Αλλαγη επιτοιχιου διακοπτη - Συνδεσμολογία


Recommended Posts

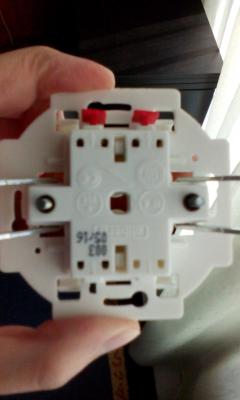

Εχω εναν παμπαλαιο διακοπτη (πολυ παλιο σπιτι) που αναβω το φως στο δωματιο μου. Πηρα τον παρακατω για να τον αλλαξω. Μπορειτε να μου πειτε πως θα στερεωσω τα 2 καλωδιακια που χε μεσα η πριζα, πανω στην καινουρια; Δεν μπορω να καταλαβω πως θα μεινουν επανω στην πριζα.



Link to comment
Share on other sites

Τα κόκκινα που έχει επάνω αν και δε διακρίνω καλά είναι αυτά που πιέζοντάς τα θα ανοίξουν το δρόμο να βάλεις το καλώδιο και αφήνοντάς τα θα το κρατήσουν στη θέση του :)



Το γενικό να κλείσεις ε; :p

  • Like 1
Link to comment
Share on other sites

Είναι θολές οι φωτο σου και δε βλεπω κατω αν εχει κάτι άλλο.

Μόνμο αυτα τα δύο βλέπω οπότε ναι



Αν δεν βιάζεσαι περίμενε και τον Στέλιο να σου πει με σιγουριά ( @Seafalco )

Link to comment
Share on other sites

Τότε ώπα και στάκα :p και περιμενε κάποιον για σιγουριά. (δε κανεις αυτο που ειπα αφού έχει και 3η επαφη)



Ερωτηση εχεις δύο καλωδια στον τοίχο;

Αυτός ο διακόπτης ανάβει κάποιο φως προφανώς. Υπάρχει κάνας άλλος να ανάβει αυτό το φως; Να έχεις 2 διακόπτες (αλε ρετουρ) για ένα φως δλδ;



Link to comment
Share on other sites

Καλησπέρα

έτσι όποως τον κρατάς βλέπω στην κάτω πλευρά ένα βελάκι που δείχνει προς το κέντρο του διακόπτη. Εκεί πάει η φάση (μαύρο ή καφέ καλώδιο αναλόγως προτιμήσεων του ηλεκτρολόγου)

αντίστοιχα στην επάνω πλευρά έχει βελάκι που ''δείχνει'' προς τα έξω εκεί πάει το καλώδιο που πάει προς τη λάμπα (επιστροφή λέγεται, και συνήθως έχει κόκκινο χρώμα)

τα καλώδια απλά τα γδύνεις απο τη μόνωσή τους (κάτι λιγότερο απο 1 εκατοστό) και τα καρφώνεις στις τρυπούλες (όποια απο τις 2 θες) που έχει η κάθε πλευρά, χωρίς να πατήσεις τα ''αυτάκια''. Αυτά χρειάζονται όταν θες να  βγάλεις τα καλώδια απο τη θέση τους.

  • Like 2
Link to comment
Share on other sites

 Ε ρε σεντόνι που χρειάζεται σε ορισμένους ορισμένους !!! :hehe:

Το καλώδιο (μονόκλωνο 1,5mm^2) μπαίνει καρφωτό σε αυτους τους διακόπτες.

Γυμνώνεις λίγο (~7mm), φροντίζεις να είναι ίσιο το κομμάτι και το χώνεις στην τρύπα, σπρώχνεις και τα δύο ελάσματα που έχει μέσα ανοίγουν λίγο και το καλώδιο περνάει μέσα.

Αν θελήσεις όμως να το βγάλεις, δεν βγαίνει, γιατί τα ελάσματα είναι λοξά και το καλώδιο μαγκώνει επάνω  τους.

Αν όμως πατήσεις αυτο το χρωματιστό λεβιεδάκι προς τα μέσα , τα δυο ελάσματα ανοίγουν και απελευθερώνουν το καλώδιο.



Για τη σύνδεση τώρα.

Η φωτό είναι χάλια, το  πιο πιθανό είναι να έχεις ένα διακόπτη διπλό με δύο κουμπιά στην πρόσοψη, αν είναι έτσι τότε ο ένας διακόπτης δίνει ρεύμα στη μια κόκκινη επαφή και ό άλλος στην άλλη κόκκινη. σε αυτό το διακόπτη μπορείς να έχεις τροφοδότηση και προς τις δυο κόκκινες ταυτόχρονα.

Και οι δύο διακόπτες τροφοδοτούνται από την μαύρη επαφή.



Αν ο διακόπτης είναι ένας, τότε έχεις έναν ακραίο αλερετουρ, που μπορεί όμως στην περίπτωσή σου να χρησιμοποιηθεί σαν απλός διακόπτης.

Απλά εδώ θα ξέρεις ότι ο διακόπτης στην μια θέση συνδέει την μαυρη με τη μια κόκκινη, και όταν τον πατήσεις απομον΄λωνει αυτήν και συνδέει την άλλη κόκκινη.



Γενικά, το ένα καλώδιο θα πάει στη μαυρη επαφή και το άλλο σε μια κόκκινη, αν έχει εμπρος ένα πλήκτρο μόνο, τότε διάλεξε πως θες να είναι ο διακόπτης όταν το φώς είναι αναμένο και επέλεξε την κατάλληλη κόκινη επαφή.



Αυτά σαν γενική εικόνα, αλλά για περισσότερα πιο συγκεκριμένα βάλε καμιά καθαρή φωτογραφία, γιατί πάνω ο διακόπτης λογικά έχει και κάποιο σχεδιάγραμμα .



Edited by Seafalco
  • Like 3
Link to comment
Share on other sites

 Σας ευχαριστω πολυ ολους! Για την ιστορια και για μελλοντικους αναγνωστες,γενικα η λυση ειχε ηδη δωθει στο 8ο ποστ απο την karmen. Λεπτομερεστερα η λυση περιγραφεται απο το φιλο seafalco και ειναι η 2η περιπτωση με ενα διακοπτη στην προσοψη. Ολα ετοιμα λοιπον.. σας γραφω με φως απο τον νεο μου διακοπτη :hehe:.



Να'στε καλα



Edit: Σορρυ για τις αθλιες φωτο δεν γινοταν κατι καλυτερο.. αλλα ο Λαμπης δεν κολωνει πουθενα!

Edited by Seek & Find
  • Like 2
