τοποθετηση φωτισμου λεντ σε φαλτσοπριονο (parkside)


Recommended Posts

απο καιρο ηθελα να βαλω φωτισμο στο φαλτσοπριονο γιατι η οραση δεν βοηθα πλεον αλλα και ιδιαιτερα γιατι μ εκνευριζουν τα λειζερ!

στο συγκεκριμενο η θεση του και η υλοποιηση του ειναι λαθος γιατι δεχεται ολα τα υπολειματα κοπης (πχ γρεζια απο αλουμινιο!)

εχει ενα μικρο διαφανο καπακι που πρεπει να βγει για να 'δειξει' σωστα αλλα αν ξεχασεις να το ξαναβαλεις πριν την κοπη τοτε μενει εκτεθειμενο

και με τον καιρο η 'κοκκινη γραμμη' αρχιζει και 'θαμπωνει'

το φαλτσοπριονο ειναι αυτο >PKGS1450.thumb.jpg.a5d0ce113e036fecbb32b8568964e7eb.jpg

ειναι μαλλον το 1ο που κυκλοφορησε απο τα λιντλ και μπορω να πω οτι ειμαι ευχαριστημενος.

για τον φωτισμο την ιδεα την εκλεψα απο εναν youtuber και απο το ετοιμο κιτ που υπηρχε της dewalt

το σχεδιο μου ειχε τα εξης σημεια α.φωτισμος κοπης β.δημιουργια 'γραμμης σκιας' γ.διακοπτης ονοφ δ.οχι-αλλες-μπαταριες ε.ολαμαζεμενατακτοποιημενα!!



2.thumb.jpg.f2baf3086731b3e5847ac8da40e2d72b.jpg1.thumb.jpg.dc2ceade030f54a3eadd136af6e8b8dc.jpg



για αρχη ξηλωσα ολες τις ''προστασιες'' του δισκου το οποιο φυσικα και δεν προτεινω σε κανεναν -   το κανω με δικη μου ευθυνη και ρισκο

δεξια βλεπουμε το δισκο και το σημειο που στηριζεται ενας μικρος πλαστικος προφυλακτηρας πανω στον οποιο εγινε η εφαρμογη των λεντ

αριστερα ο προφυλακτηρας που ανεφερα και τα 2 βασικα μερη του project ,δλδ η μινι πλακετα με λεντ απο φακο (λευκα 3,3V/20mA) κι ενας φορτιστης κινητου samsung (πλακετα)

ο φορτιστης δινει περ.5,2βολτ/ 500μΑ οποτε ειναι υπεραρκετος για τη δουλεια -θελει λιγη προσοχη στα ΗΟΤ σημεια δλδ εκει που συνδεεται στα 220!

στην αρχη παιδευτηκα προσπαθωντας να μετατρεψω τον φορτιστη αλλαζοντας του την εξοδο αλλα τελικα ακουσα τη γνωμη απο συμφορουμιτη απο γειτονικο σαιτ κι εφτιαξα

το πλακετακι με τα λεντ παραλληλα και με μια αντισταση στο καθε ενα (85Ω)



3.thumb.jpg.4bb78ec6e4bed454967be2826c10d1c8.jpg5.thumb.jpg.b4f0021bbe2b0a80f68061ad8e768601.jpg



επομενο βημα ηταν να λυσω την λαβη στο πριονι για να βρω χωρο τοποθετησης -αρχικα μου φανηκε στριμωγμενη κατασταση αλλα με λιγη μελετη παραπανω

τελικα ολα εδεσαν μια χαρα!

στην δεξια φωτο εχω υποδειξει τα σημεια που εγινε η ολη δουλεια -πανω αριστερα ειναι η κλεμα με τα 220(δικτυο) ,κατω ειναι μια μικρη εσοχη οπου με μια μικρη τρυπα περασε το

καλωδιο για τα λεντ, με κοκκινη γραμμη δειχνω την πορεια των καλωδιων στη λαβη και δεξια στην ενθετη το σημειο που κοπηκε ενα 'πλαστικο' Τ για να χωρεσει ο φορτιστης

στην δεξια φωτο μια αποψη της λαβης και του φορτιστη κοντα στο σημειο τοποθετησης του.



8.thumb.jpg.d9e9bc7351a6d2a262277b3248d08487.jpg9.thumb.jpg.ddd12655ecdb2c05be4a75b96b46eff6.jpg



δυο φωτο με την εξελιξη της εργασιας - στην 1η ο φορτιστης τακτοποιημενος με θερμοσυστελομενο και τα 2 καλωδιακια ac/dc -διακρινεται κι ο διακοπτης (λευκος) για την παροχη

στην 2η φωτο μια μικρη δοκιμη λιγο πριν κλεισω την λαβη



10.thumb.jpg.944b41f1c474bf1cbe5506eac187d56c.jpg11.thumb.jpg.e58e2a054c55fc0520b8fb50db2e9340.jpg



τα καλωδια και οτι ηταν απαραιτητο στη λαβη εγινε και πλεον την εκλεισα προσωρινα και σειρα εχει η τοποθετηση των λεντ

αριστερα το βελος δειχνει το λειζερ του parkside και στην ενθετη την πορεια που ακολουθησε το καλωδιακι των λεντ

στη δεξια φωτο ...αλλαξα τα φωτα του project >φακος του λιντλ (3ε 2τμχ) ...ανοιξα τον φακο εβγαλα την πλακετα οπως ειναι -την τοποθετησα -τελος

μεγαλη διαφορα στην αποδοση και πιο manageable που λεμε στο χωριο μου :hehe:

12.thumb.jpg.19371c557f816350e96c04a6562d2d63.jpg13.thumb.jpg.9ad1cdf1072d730bea84501b735a06b1.jpg



νεα δοκιμη και η διαφορα ειναι αισθητη (στην πανω φωτο με τα πρωτα λεντ ηταν βραδυ σε αντιθεση με την δευτερη που ειχα φως ημερας..)

και διπλα μια 1η ιδεα για ποιο λογο εφτιαξα τον φωτισμο



14.thumb.jpg.45c516e05c04f7deb591843ad5280ac4.jpg15.thumb.jpg.7a29a1d823baca605138ef988bacb4a7.jpg



και η ολοκληρωση του εγχειρηματος με μια γενικη φωτο απο το δισκοπριονο οπου με βελος φαινεται ο πλαστικος προφυλακτηρας με την προσθηκη ενος αλουμινιου για

στηριξη αλλα και ψυξη των λεντ και του διακοπτη στη λαβη με τον οποιο αναβω κατα βουληση τα λεντ αρκει να ειναι το μηχ/μα στην πριζα

δεξια αλλη μια γενικη αποψη και με βελη η πορεια του καλωδιου για τα λεντ






εδω εχω κατεβασει τον δισκο πανω σε φυλλο λευκο χαρτι (γι αυτο υποφωτισμενη) για να φανει η 'γραμμη σκιας' που ανεφερα



σειρα εχει το επιδαπεδιο δραπανο στο οποιο θα βαλω φως με λεντ φυσικα αλλα και σταυρο λειζερ (θα δειχνει παντα κεντρο ανεξαρτητα του υψους διατρησης)

προηγειτε ομως ο παγκος εργασιας οποτε μεινετε για λιγο σε αναμονη (λιγο οπως λεμε ''τι ετος εχουμε σημερα?'')





  • Like 3
  • Wow 1
Link to comment
Share on other sites

πριν 8 ώρες, το μέλος makio έγραψε:

στη δεξια φωτο ...αλλαξα τα φωτα του project >φακος του λιντλ (3ε 2τμχ) ...ανοιξα τον φακο εβγαλα την πλακετα οπως ειναι -την τοποθετησα -τελος

μεγαλη διαφορα στην αποδοση και πιο manageable που λεμε στο χωριο μου

Πω ρε κέφια ! ! ! :D

Μπράβο και για την μετατροπή και για την παρουσίαση!

Πολύ καλό και εξυπηρετικό αλλά και ακριβές πρέπει να είναι.


Μια λεπτομέρεια εδώ και πες μου αν πέφτω έξω . . . :)

Η πλακέτα από το φακό ρίχνει περισσότερο φως αλλά πιστεύω ότι η πλακετίτσα που είχες φτιάξει εσύ θα έριχνε πιο καλή σκιά !

Τώρα που τα LEDs απέχουν αρκετά από το επίπεδο του δίσκου κοπής, το φώς τους μπορεί να μπεί στην περιοχή που θα την ήθελες σκοτεινή.

Ο λόγος είναι οι διαφορετικές γωνίες φωτισμού.

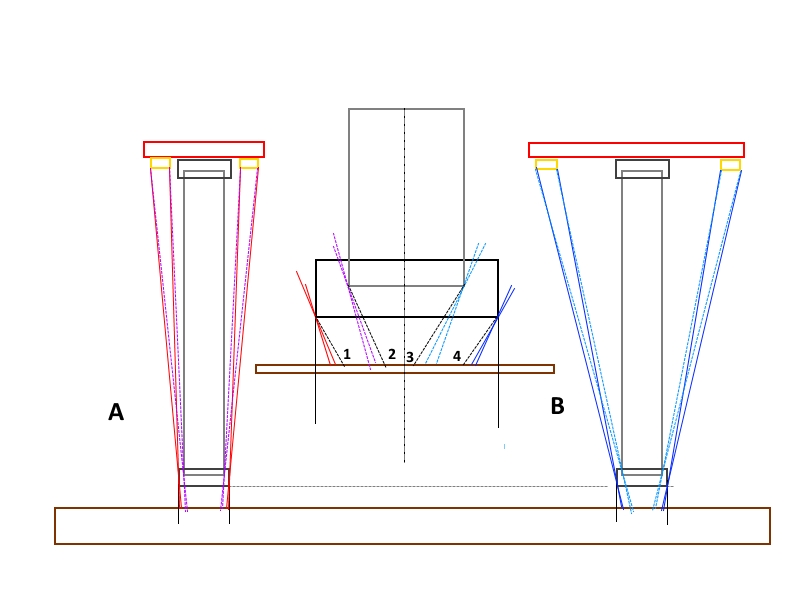

Και αν σε αυτά προσθέσεις και την περίθλαση του φωτός γύρω από τις ακμές του δίσκου (ίχνη 1, 2, 3, 4), τότε μπορούμε να έχουμε αυτή την εικόνα :



Ashampoo_Snap_Παρασκευή, 20 Ιουλίου 2018_21h32m06s_001_.jpg



Φαντάζομαι ότι έχοντας ήδη μια γραμμή τραβηγμένη στο ξύλο σαν όριο κοπής θα είναι εύκολο με δυο τρία πειράματα να δείς τι σχέση έχει η σκιά με το ακριβές σημείο κοπής (την ακμή του σόκορου στο "καλό" ξύλο).



Αλλά νομίζω ότι υπάρχει και άλλος τρόπος να ρυθμίσεις την σκιά -αν κρίνεις ότι χρειάζεται:

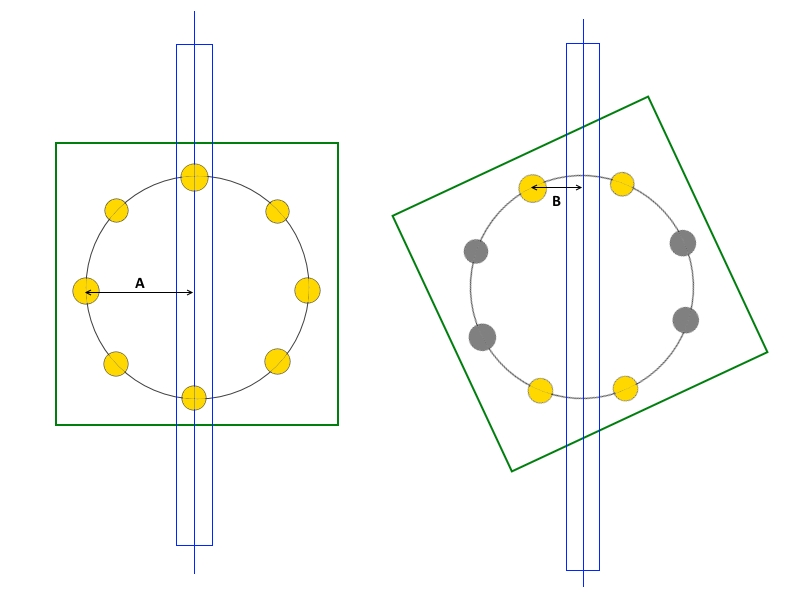

Τοποθετείς την πλακέτα του φακού υπό γωνία για να μικρύνει η απόστασή τους από το δίσκο -άρα και η γωνία φωτισμού, και σκοτεινιάζεις τα "εξωτερικότερα" LEDs με λίγη μονωτική και βλέπεις πως πάει η σκιά !

Αυτή η τοποθέτηση (η δεξιά ) μολονότι έχει τα μισά LEDs σβηστά, έχει μόνο κατά 33% λιγότερο φώς, οπότε μπορεί να σου είναι αρκετό ! :)



Καλή συνέχεια και πάλι μπράβο για τις "πατέντες" και κυρίως για τα κέφια !  !   :T:

Edited by Seafalco
  • Agree 1
Link to comment
Share on other sites

@Seafalco οπως παντα πεφτεις διανα στα σχολια σου!

δεν εχεις αδικο περι διαθλασης του φωτος αλλα το ιδιο ειχα και με το 1ο πλακετακι και με υποδεεστερο φωτισμο (δεν βγαζεις ακρη με τα κινεζικα λεντ)

το προβλημα στο συγκεκριμενο θεμα πιστευω εχει να κανει με την ελλειψη καθρεπτη/τζαμιου που εχει ο φακος και τα οποια ειναι πρακτικα αδυνατο να ενσωματωθουν

οσο κι αν φαινεται οτι δεν επηρεαζει ,στην πραγματικοτητα ομως βοηθα το πολωμενο φως τον λεντ να 'εστιασουν' το φως τους σε πιο στενη περιοχη

Δυστυχως λογω πολυ μικρων περιθωριων προφυλακτηρα/δισκου δεν ειχα την ανεση να το προσαρμοσω εκει...



Και στην υπο γωνια τοποθετησης της πλακετας εχεις δικιο γιατι τα 2 λεντ στον καθετο αξονα 'βρισκουν' ακριβως στον δισκο!

εκανα μια δοκιμη οπως ακριβως δειχνεις (εχει ελαφρως καλυτερο φως) αλλα στην πραξη θα κατεστρεφα τους χαλκοδιαδρομους που ενωνει τα λεντ

στην φωτο δεν φαινονται αλλα αμυδρα και στο ηλιο ,ειδα κατω απο την βαφη το αναγλυφο τους.

στην ουσια ομως του θεματος κρινω πως η βελτιωση ειναι θεαματικη ,ισως καλυτερη απ οτι περιμενα!

αν δεις στο βιντεο με τον τυπο που εφτιαξε το bosch , χρησιμοποιησε ενα φωτιστικο λεντ που ειναι αξεσουαρ για ραπτομηχανες!

ειναι στενομακρο με 20! λεντ σε 3 σειρες , οποτε φαντασου την αποδοση τους!

και το αξεσουαρ της dewalt ηταν πολυ καλο και μελετημενο αλλα το καταργησαν - το κοστος του βεβαια ειναι αλλο θεμα

παντως εχει πολλοι κατασκευαστες εχουν αρχισει και εφοδιαζουν τα φαλτσοπριονα με τετοιο τυπο φωτισμου καταργωντας τα λειζερ..

  • Like 1
Link to comment
Share on other sites

Παλι καλα που το λεντ θα μπει για πρακτικους λογους.



Μολις ειδα το τιτλο λεω μας κανουν πλακα, rgb φαλτσοπριονο;

Edited by fatalara
  • Like 2
  • Haha 2
