LogoΑντί προλόγου

Δεν πάει πολύς καιρός, που το "Ανήσυχο πνεύμα" αποφάσισε να ασχοληθεί με τον υποφαινόμενο.
Εκεί που καλά καθόμουνα, γεννήθηκε μια απορία:
"Μήπως όλα αυτά που θεωρούμε δεδομένα κι' αυτονόητα, δεν είναι τελικά ούτε δεδομένα , ούτε αυτονόητα;"
"Μήπως κάτι πρέπει να γίνει με τα ευκόλως εννοουμένα, με όλα αυτά δηλαδή, για τα οποία, ενώ δεν γίνεται κουβέντα, δεν παύουν να αποτελούν σε πολλές περιπτώσεις, εστίες παρανοήσεων και πηγή απογοητεύσεων!"

Η πρόταση "έπεσε στο τραπέζι" και βρήκε ώτα ευήκοα, και όχι μόνο αυτιά, αλλά και μυαλά και χέρια και πόδια και μετά από ώρες "ατελείωτες" δουλειάς, το Thelab είναι έτοιμο να σας παρουσιάσει -προοδευτικά- την δουλειά του!

Από το απέραντο "τοπίο" των ανομολόγητων και άδηλων προαπαιτουμένων, εμείς θα εστιάσουμε σε αυτά που μας αφορούν, σαν μία κοινότητα που αρέσκεται να πιστεύει ότι το "χειροποίητο" είναι ο πιο καλός τρόπος να μπεις στο μαγικό χώρο της δημιουργικής φαντασίας!

Και μιας και θέλουμε καλές βάσεις, ξεκινάμε από την αρχή:

Μαστορέματα!!

Φυσικά η πόρτα αυτή οδηγεί σε μια απέραντη "παιδική χαρά", καμία αντίρρηση να ασχοληθούμε με όλα!
Αλλά για αρχή θα δούμε τα μαστορέματα που έχουν να κάνουν με κατασκευές που σχετίζονται με τις τροποποιήσεις των κουτιών μας και όχι μόνον!

Στις προθέσεις του thelab είναι, προοδευτικά, να δημιουργηθεί μια "Βιβλιοθήκη του μάστορα", σαν οδηγός για όλους του επίδοξους μάστορες της παρέας.
Το πως ακριβώς θα γίνει αυτό, είναι κάτι που μπορεί να καθοριστεί δυναμικά και με την συμβολή τη δική σας, γιατί κανείς από την συντακτική ομάδα του forum δεν διεκδικεί τις δάφνες της αποκλειστικής γνώσης!

Ας είναι λοιπόν αυτή η "Βιβλιοθήκη" μια πρόκληση και πρόσκληση σε όλους εμάς, που μας αρέσει να καταγινόμαστε με τα χέρια!

Και μιας και η αρχή είναι το ήμισυ του παντός, με χαρά και μεγάλη ικανοποίηση, σας παρουσιάζουμε τον πρώτο καρπό αυτής της προσπάθειας.
Προσπάθεια από έναν άνθρωπο με μεγάλο κέφι, γνώση και "ερωτική" σχέση με αυτό που κάνει!
Προσπάθεια που βάζει το πήχη πολύ ψηλά, τόσο όσο είναι και η εκτίμηση που τρέφουν στο πρόσωπό του, ακόμα και αυτοί που λίγο τον γνωρίζουν!

Δεν θα μπορούσε να βρεθεί καλύτερο "ποδαρικό", από το κορίτσι μας, στο οποίο ανήκει το πρώτο άρθρο, που μου έκανε την μεγάλη τιμή, να μου ζητήσει να της προλογίσω την δουλειά!

Έχοντας την σιγουριά ότι, -όταν η δουλειά είναι αυτού του επιπέδου-, πολύ μικρή σημασία έχει ποιος είχε την αρχική ιδέα, σας εύχομαι καλό ταξίδι στον "κόσμο" της Αγάπης (aka [MENTION=20975]karmen1983[/MENTION]), έτσι όπως μόνο εκείνη ξέρει να το κάνει!

Seafalco

Και κάπως έτσι ξεκίνησαν όλα...Αφού πήρα τη καλύτερη πάσα και ταυτόχρονα το μεγαλύτερο σπρώξιμό μου στο Thelab, από ένα άτομο που πέρα από καταπληκτικό άνθρωπο και μεγάλο μάστορα, τον θεωρώ και ΜΕΓΑ Δάσκαλο, παίρνω τα ηνία και ξεκινάω την προσπάθειά για να πραγματοποιήσω αυτό που είχε στο μυαλό του, όταν πρωτοσυζητήσαμε. Εύχομαι να τα καταφέρω από τη μεριά μου και να πλησιάσω σε αυτό που οραματίστηκε :)

Η αφορμή για το σημερινό άρθρο είναι τα διάφορα θέματα που βλέπουμε συχνά, με σχεδόν πάντα τις ίδιες απορίες. "Τι είναι αυτά τα χρωματιστά γύρω από τα καλώδια σας;", "Τι είναι το Sleeve;" "Πως μπορώ να περάσω το Sleeve στα καλώδια του τροφοδοτικού μου;", "τι εργαλεία χρειάζομαι και πόσα μέτρα sleeve;", "από που μπορώ να προμηθευτώ Sleeves;"... Και οι απορίες συνεχίζονται ακάθεκτες...

Σήμερα δεν θα πω κάτι καινούριο, ούτε οι τεχνικές που θα παρουσιάσω είναι δικές μου, όχι όλες τουλάχιστον. Απλά προσπάθησα να συγκεντρώσω σε ένα άρθρο όσο γίνεται περισσότερες πληροφορίες γύρω από το Sleeving. Ελπίζω να καταφέρω μέσα σε μερικές σελίδες, να καλύψω αρκετά από τα ερωτήματά σας και να παρουσιάσω όσο γίνεται πιο απλά και κατανοητά χωρίς εξειδικευμένη γλώσσα τις διάφορες τεχνικές.

Επίσης επειδή οι καιροί είναι δύσκολοι, θα δοθούν αρκετές εναλλακτικές λύσεις στα διάφορα εργαλεία που θα χρειαστείτε, όπως και εναλλακτική για το ίδιο το sleeve.

Πριν προχωρήσω στην ανάλυση πρέπει να σας πω ότι είναι μία διαδικασία αρκετά χρονοβόρα. Θέλει αρκετή υπομονή, επιμονή και πάνω από όλα χρόνο και διάθεση. Αν δεν είστε υπομονετικό άτομο, αλλάξτε άρθρο αμέσως. Δεν είναι για σας το sleeving και θα είναι κρίμα να την πληρώσει το καημένο το τροφοδοτικό σας.

- "Καιρός γυναίκα να αφήσεις την πολυλογία και να προχωρήσεις στο άρθρο!!!".
- Εντάξει, εντάξει προχωράω... Ωχουυυυυ!



Απαραίτητα εργαλεία για το sleeving και παραλλαγές τουςΤο sleeving όπως όλες οι τρέλες πληρώνεται ακριβά. Θα μου πείτε γιατί τρέλα; Γιατί πολύ απλά δεν προσφέρει τίποτα ουσιαστικό στην λειτουργία του συστήματός μας, απλά του χαρίζει μία εσωτερική ομορφιά.
Πόσο πληρώνουμε λοιπόν και τι μπορούμε να κάνουμε για να γλυτώσουμε κάποια χρήματα, καθώς έχουμε και μία κρίση μην το ξεχνάμε!
Ας ξεκινήσουμε από τα εργαλεία που θα χρειαστούμε και βλέπουμε στην συνέχεια κάποιες παραλλαγές.

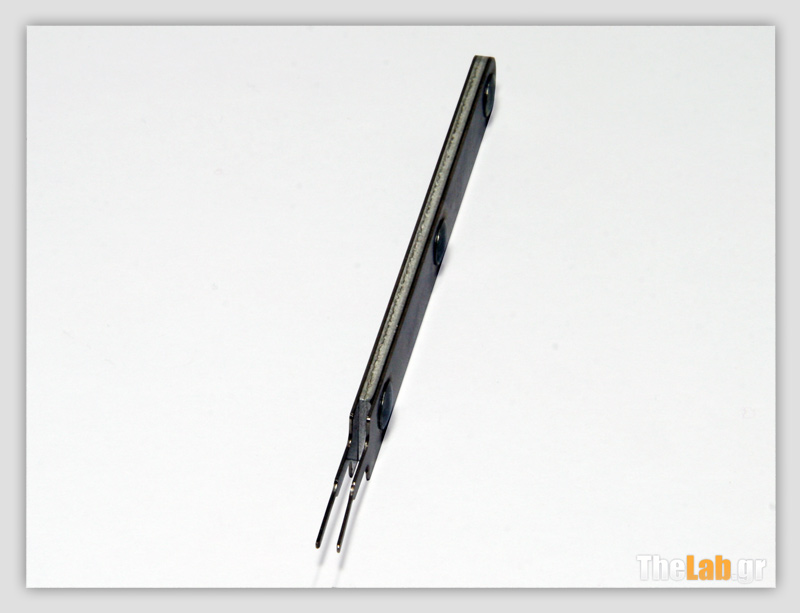

1) ATX pin remover: Είναι αυτό το μικρό εργαλείο που θα σας βοηθήσει να βγάλετε τα pins μέσα από το πλαστικό περίβλημα. Το χρησιμοποιείτε στα καλώδια 24pin μητρικής, 6pin/8pin κάρτας γραφικών και 8pin eps. To πιο διάσημο και κατά την γνώμη μου το πιο καλά μελετημένο, είναι το εργαλείο από mdpc και φαίνεται στην παρακάτω εικόνα

IMG_1932_s.jpg?m=1341089842 IMG_1933_s.jpg?m=1341089844


Η τιμή του ανέρχεται περίπου στα 23ευρώ χωρίς μεταφορικά. Ενώ κάνει πολύ εύκολα την δουλειά για την οποία κατασκευάστηκε, είναι ευθραστο και στα χέρια κάποιου πρωτάρη υπάρχουν πολλές πιθανότητες να παραδώσει το πνεύμα του. Αν καταφέρει να επιβιώσει μέχρι ο χρήστης να αποκτήσει μία εμπειρία, θα είναι εργαλείο μιας ζωής.

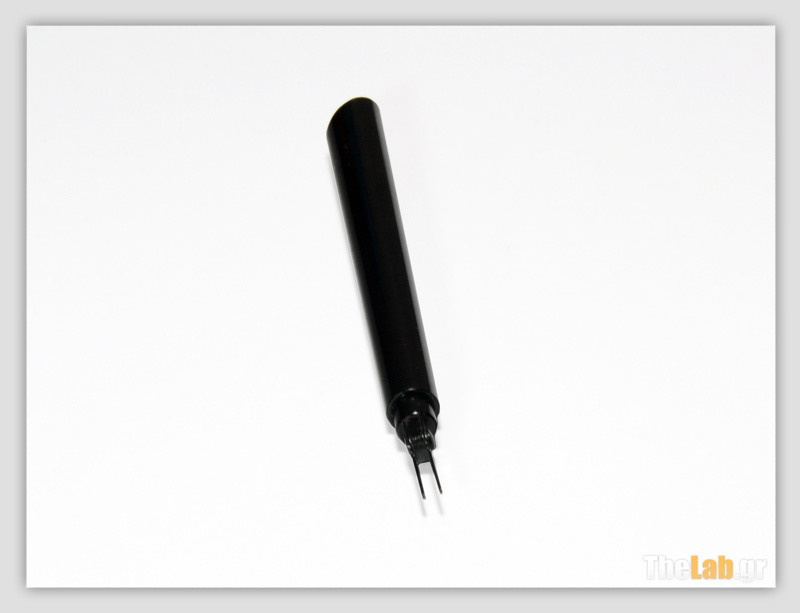

Μια καλή παραλλαγή του είναι και το παρακάτω από την εταιρεία Lamptron το οποίο είναι το ένα κομμάτι από το σετ το οποίο θα το δούμε αναλυτικά παρακάτω.

IMG_1848_s.jpg?m=1340971344

To παραπάνω παρόλο που είναι ένα καλό και ποιοτικό εργαλείο θα σας κάνει να προβληματιστείτε αν θελήσετε να αφαιρέσετε τις επαφές από extensions. Και αυτό γιατί έχει ένα θέμα κατά την είσοδό του στις αρσενικές επαφές τους.

Μία ακόμα φτηνή παραλλαγή του είναι ένα που ανακάλυψα πρόσφατα στο ebay και φαίνεται στην παρακάτω εικόνα. Η παραγγελία έγινε για πλάκα αλλά τελικά ήρθε για να μείνει.

IMG_1852_s.jpg?m=1340971346

το μόνο που μπορεί να σας προβληματίσει στο παραπάνω είναι το μικρό του μέγεθος. Αν έχετε μεγάλα χέρια θα δυσκολευτείτε αρχικά αλλά θα το συνηθίσετε

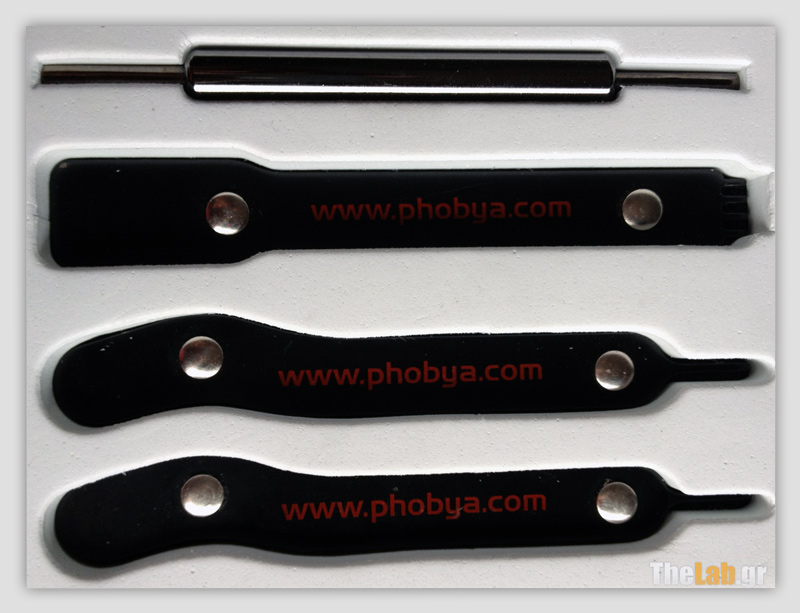

Ενα κιτ που θα σας έλεγα να μην αγοράσετε, καθώς το έχω χρησιμοποιήσει επίσης, είναι το κιτ από την phobya. Δυστυχώς παρόλο που η εταιρεία είναι αρκετά γνωστή και καταξιωμένη, έβγαλε ένα προϊόν το οποίο δεν είναι καθόλου αντάξιο του ονόματος της.

IMG_1788x_s.jpg?m=1341011549

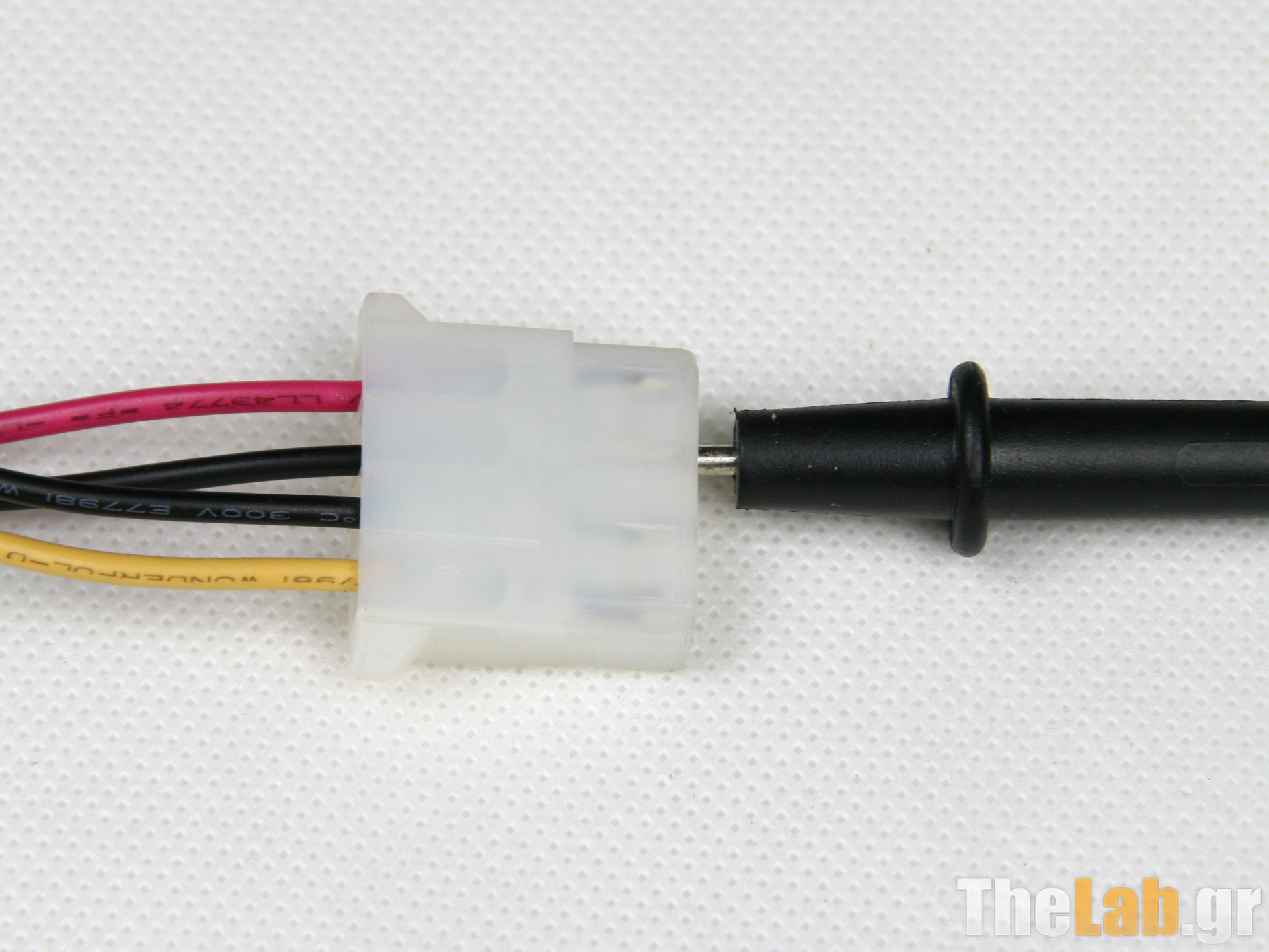

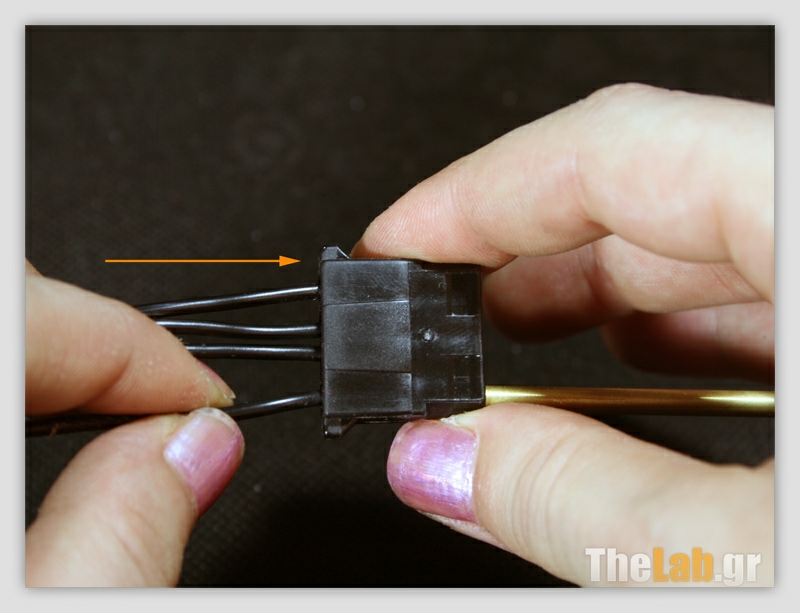

2) Molex Extractor : Είναι το εργαλείο που θα σας βοηθήσει να βγάλετε τις επαφές των molex καλωδίων, από την θέση τους. Οι κατασκευαστές πολλοί και ευτυχώς δεν είναι κάτι αρκετά ακριβό σε αντίθεση με το ATX pin remover.
Μιας και πριν αναφέραμε πρώτα το mdpc ας ξεκινήσουμε και πάλι από αυτό.


IMG_1940_s.jpg?m=1341089848

Αρκετά φτηνότερο σε σχέση με το αδερφάκι του, το οποίο είδαμε λίγο πιο πάνω.

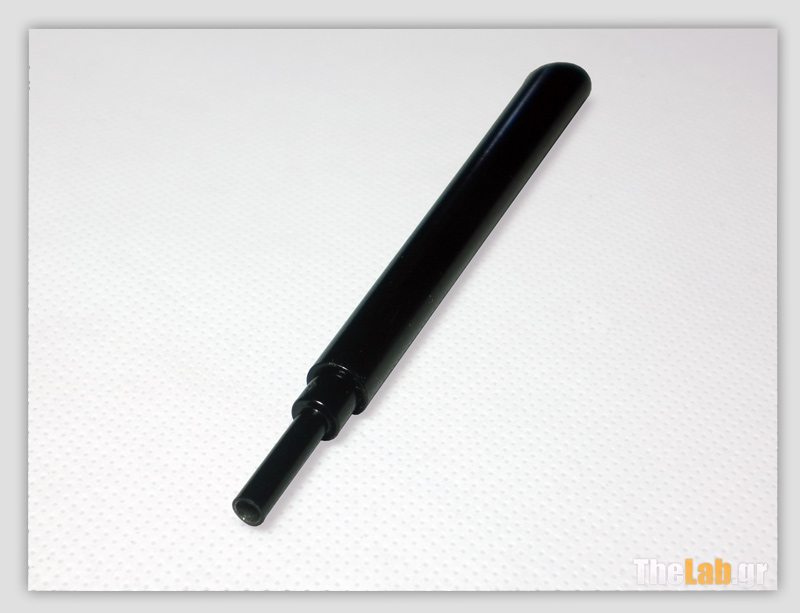

Ακόμα ένα από την εταιρία Lamptron που είναι και αυτό στην συσκευασία με το ATX pin remover

P6222600_s.jpg?m=1340972272 P6222602_s.jpg?m=1340972274



Όπως βλέπετε είναι δύο διαφορετικά εργαλεία. Το ένα θα σας χρειαστεί για τα αρσενικά molex και το άλλο για τα θηλυκά.

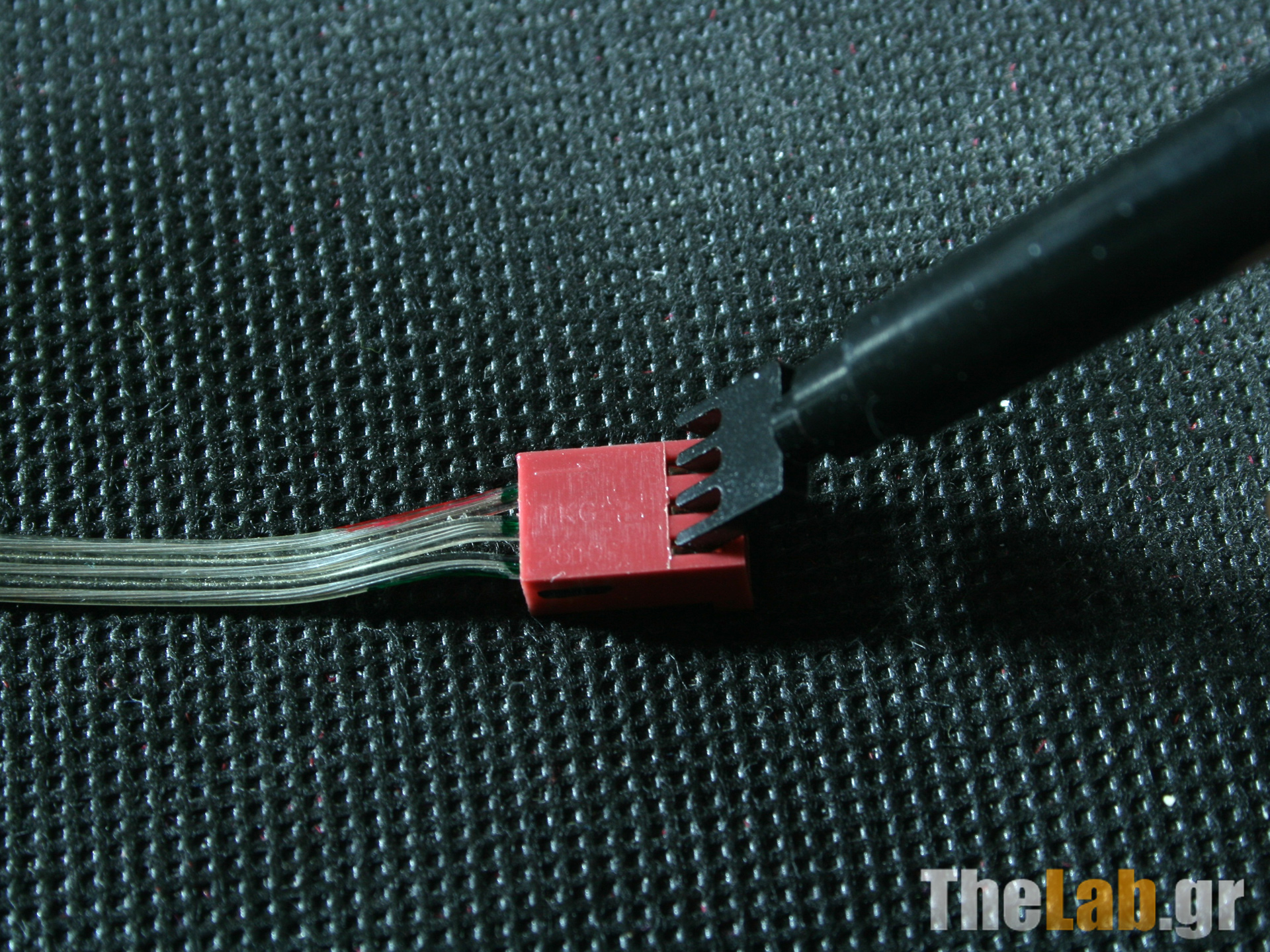

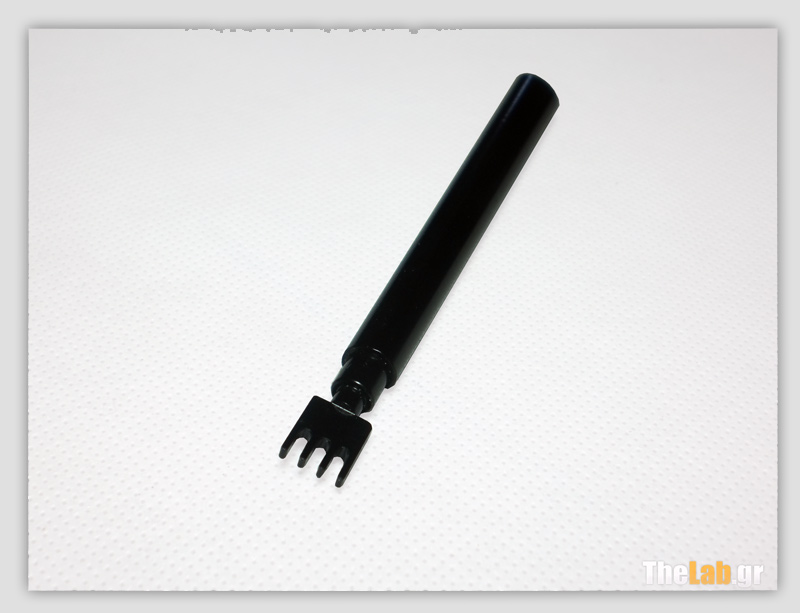

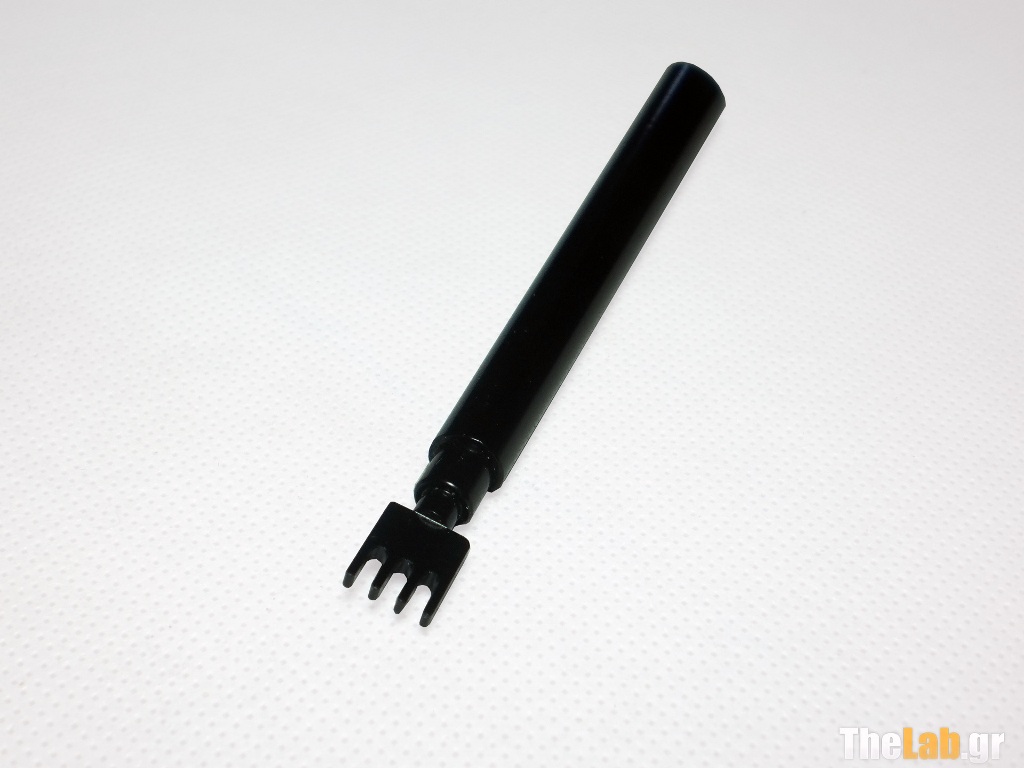

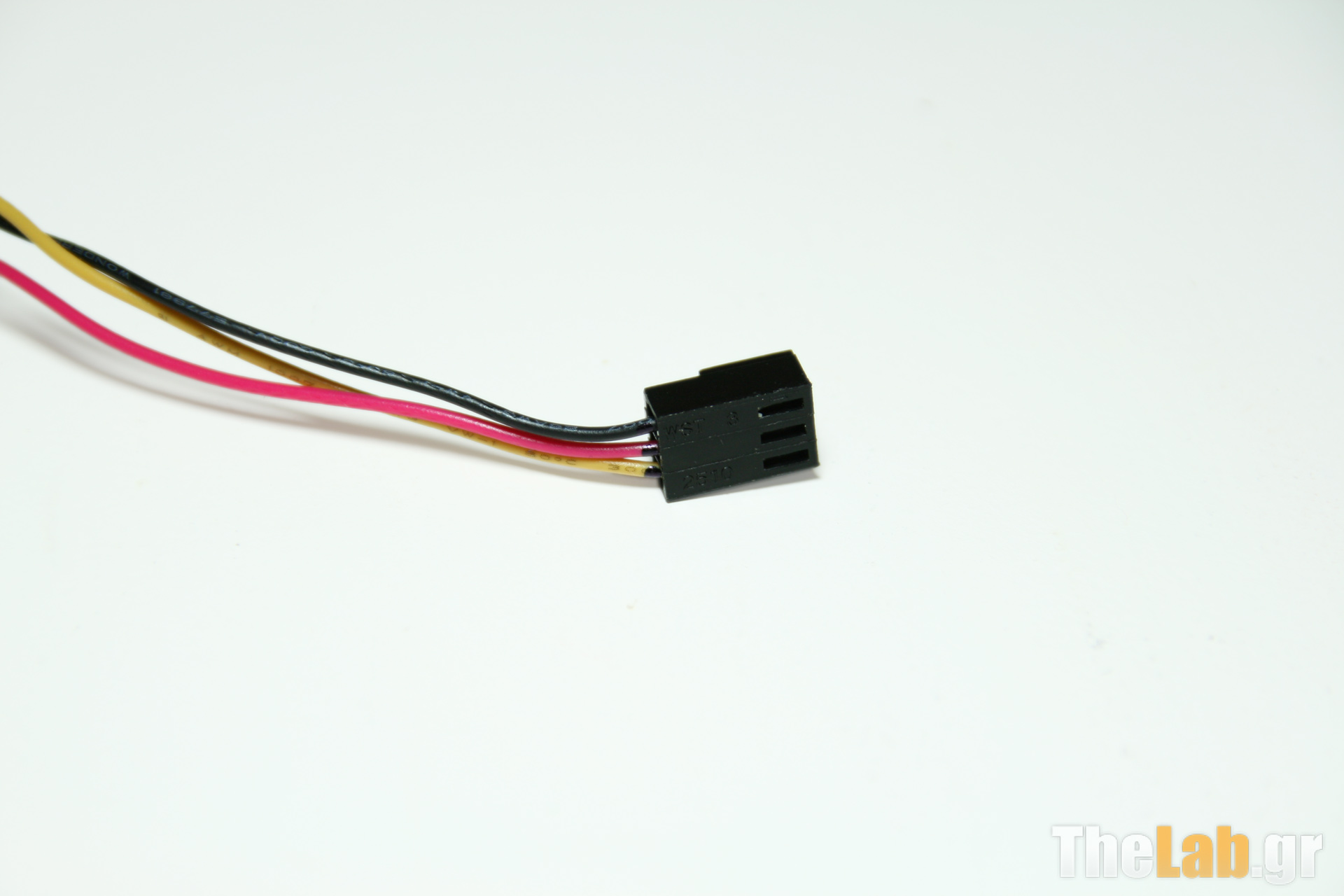

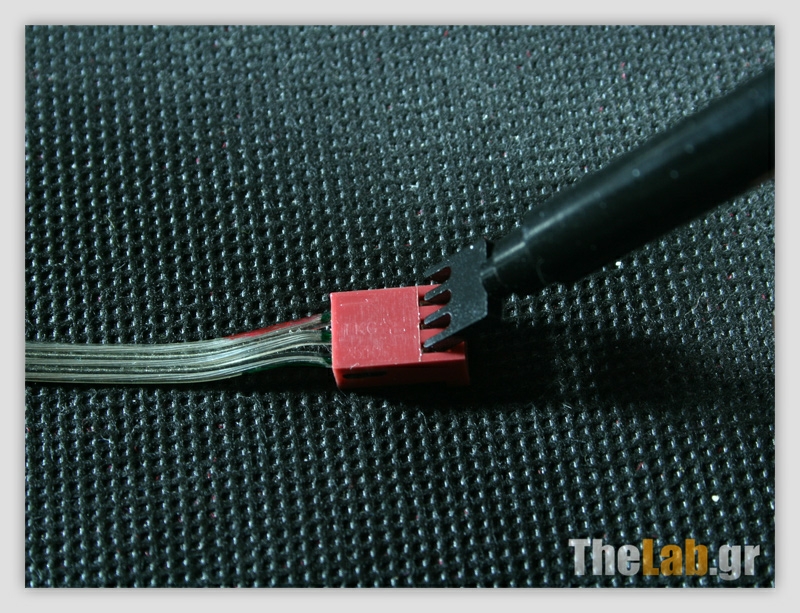

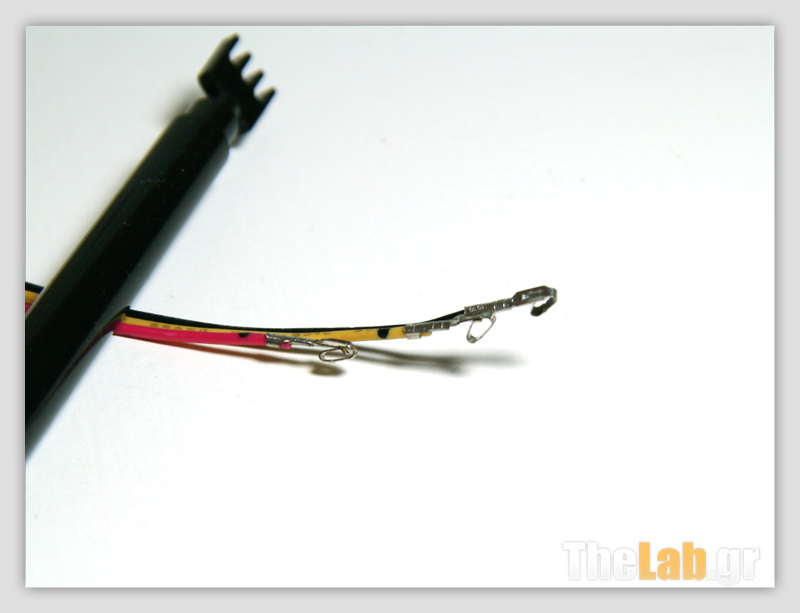

3) FAN/floppy pin remover: Αυτό μας βοηθάει να βγάλουμε τα Pins από τις επαφές των ανεμιστήρων, είτε αυτές είναι 4pin είτε 3pin. Το ίδιο εργαλείο χρησιμοποιείτε αν θέλετε να βγάλετε τα Pins του floppy καλωδίου.

P6222604_s.jpg?m=1340972276

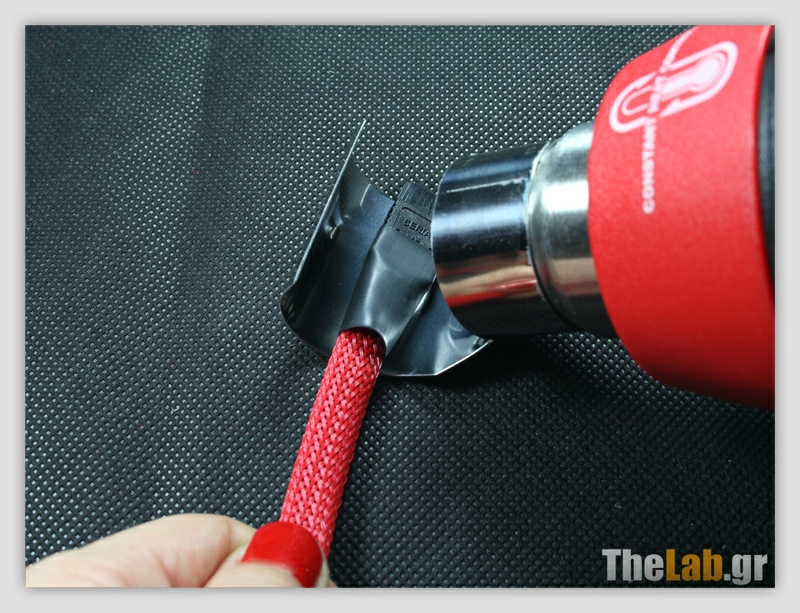

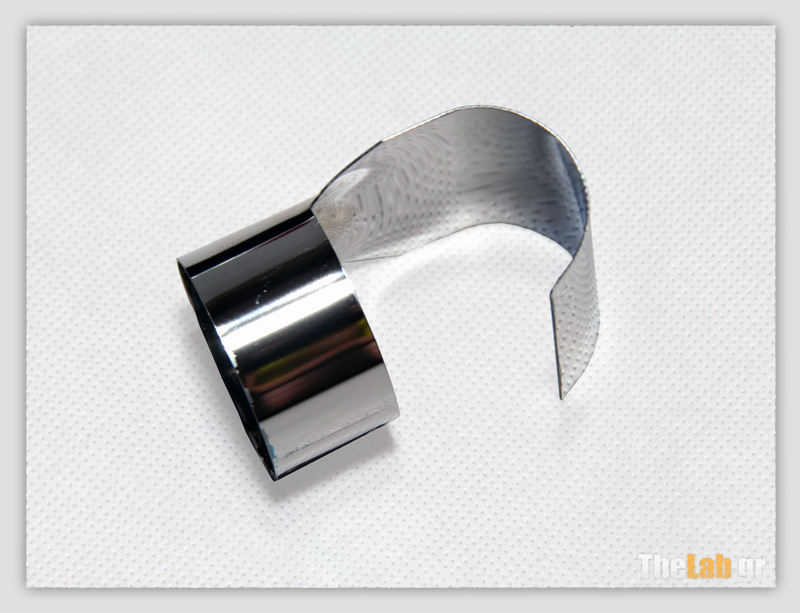

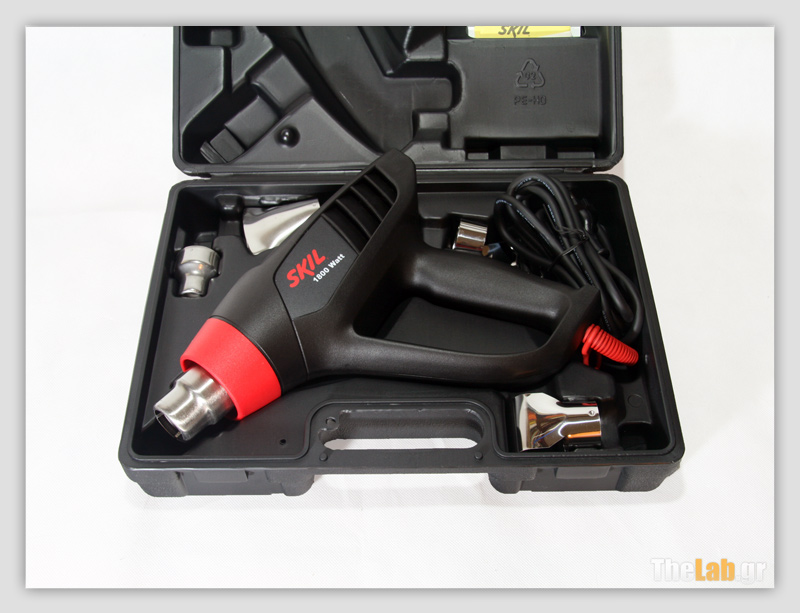

4) πιστόλι θερμού αέρα: Νομίζω όλοι ξέρετε τι είναι. Όσοι δεν γνωρίζετε, είναι μία συσκευή η οποία παράγει μέσω αντιστάσεων ζεστό αέρα και με τα κατάλληλα εναλλακτικά επιστόμια στο μπροστινό της μέρος, κατευθύνει τον αέρα εκεί που εμείς θέλουμε. Είναι κάτι σαν το πιστολάκι μαλλιών απλά πολύ πιο δυνατό. Το εξάρτημα που θα χρησιμοποιήσω στον οδηγό φαίνεται στην παρακάτω φωτογραφία.


IMG_1878_s.jpg?m=1341003154 IMG_1887_s.jpg?m=1341003158


5) Ανεξίτηλος μαρκαδόρος: Έναν ανεξίτηλο μαρκαδόρο έχετε όλοι στα σπίτια σας, για να γράφετε πάνω σε κανένα DVD, οπότε σε αυτό το στάδιο νομίζω την βγάλατε τσάμπα. Αν όχι πεταχτείτε σε κανένα κοντινό χαρτοπωλείο.


IMG_1857_s.jpg?m=1340974685

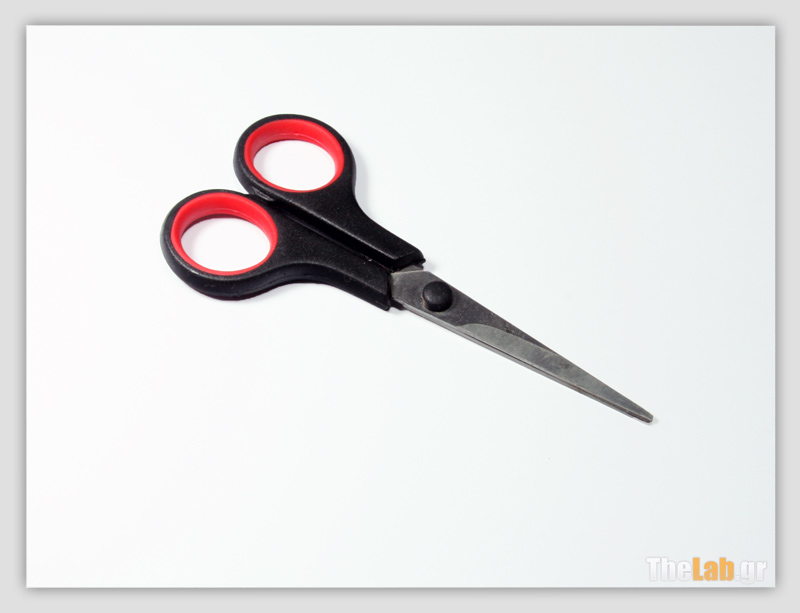

6) Ψαλίδι: Φροντίστε μόνο να κόβει καλά.


IMG_1869_s.jpg?m=1340974688

7) Χάρακας: Είναι κάτι που δεν μπορεί να λείψει από κανένα θέμα που έχει σχέση με το modding.


IMG_1860_s.jpg?m=1340974686

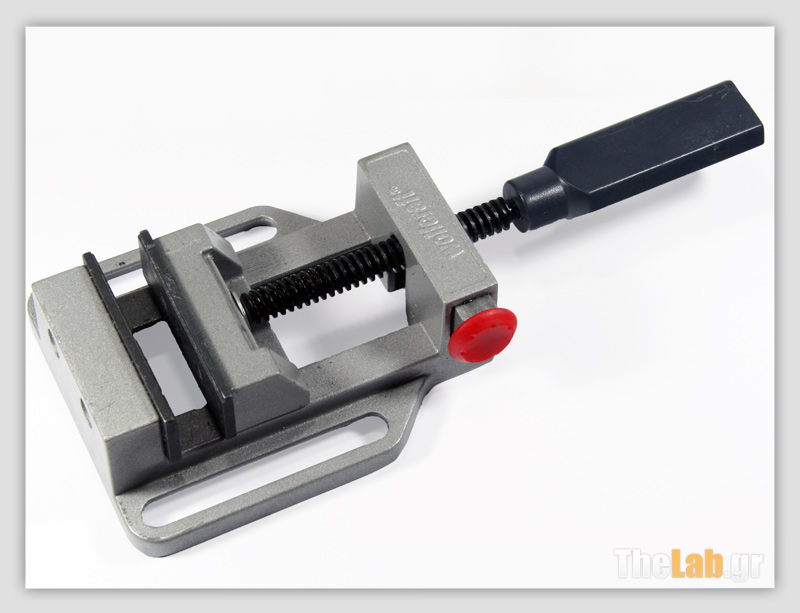

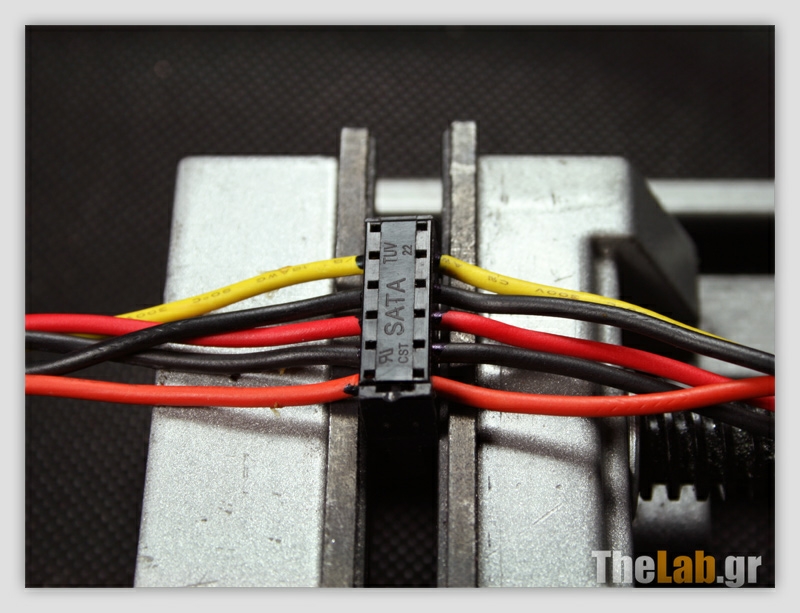

8) Μέγγενη: Μία μικρή μέγγενη η οποία καλό θα είναι να έχει πλαστικές επενδύσεις στις σιαγόνες της. Δεν είναι απαραίτητη απλά κάνει αυτό που πρέπει παρέχοντάς μας, μεγαλύτερη ασφάλεια και ευχέρεια κινήσεων


IMG_1894_s.jpg?m=1341065857

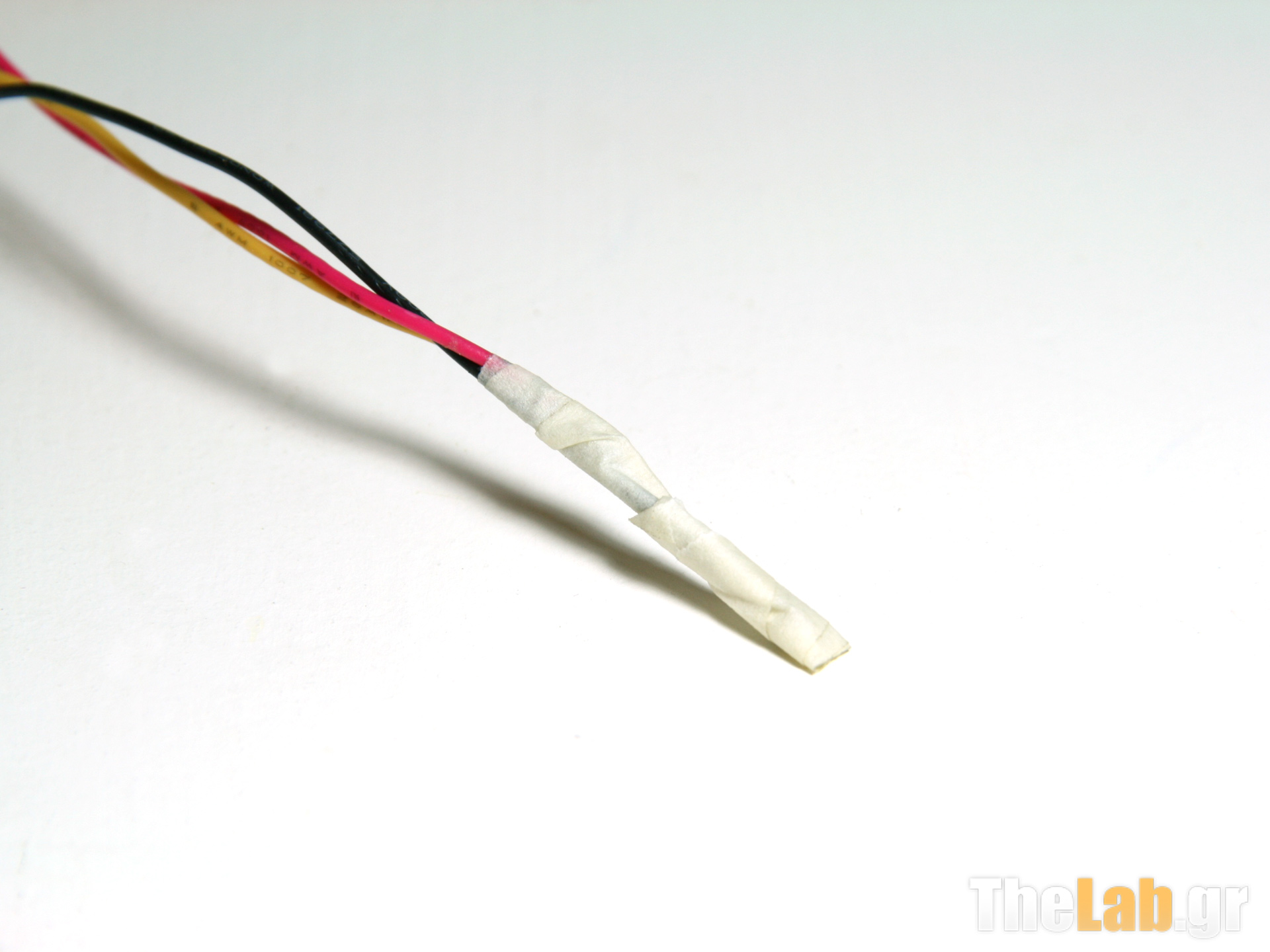

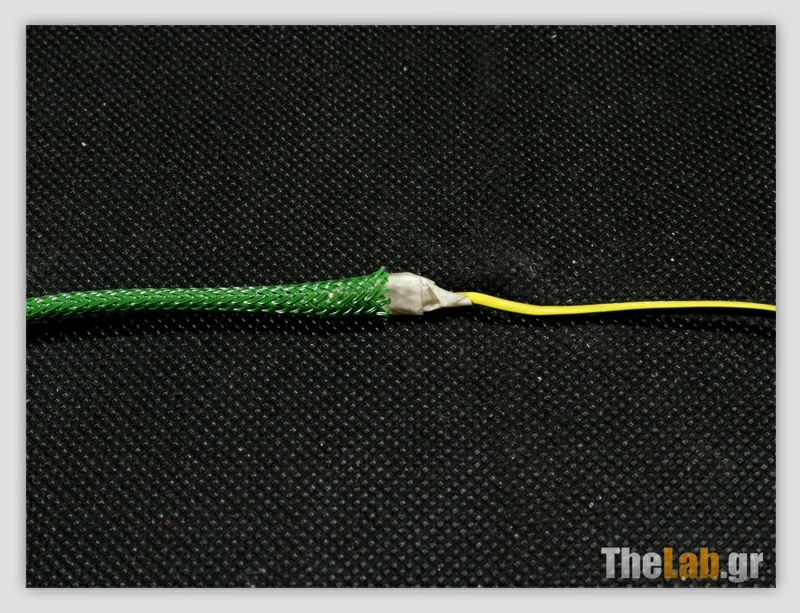

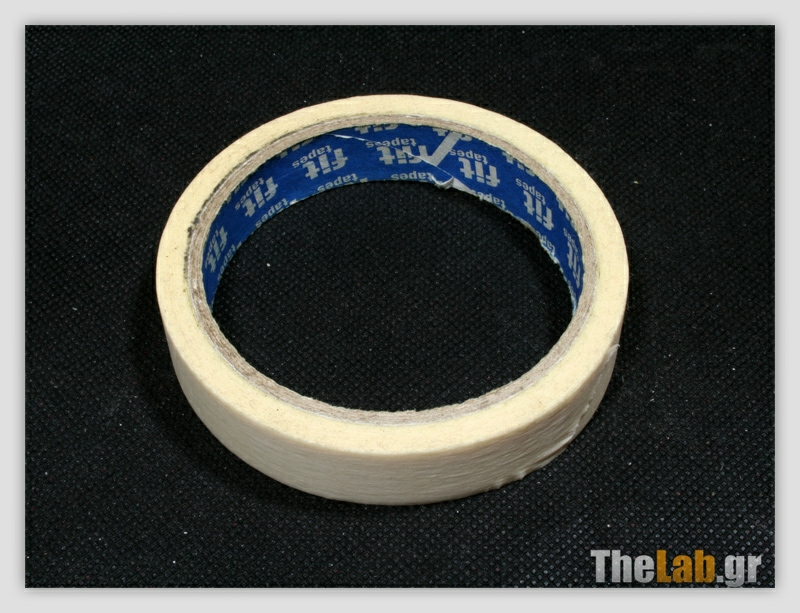

9) Χαρτοταινία: Θα χρειαστείτε μερικά κομμάτια από χαρτοταινία ή σελοτέιπ. Οτι από τα δύο υπάρχει.


IMG_2963s.jpg?m=1342188611

Μέχρι στιγμής λοιπόν, χωρίς να έχουμε βάλει ακόμα στο καλάθι μας τα Sleeves, έχουμε ξοδέψει αρκετά. Είμαστε όμως σε μία εποχή που πρέπει να ψάχνουμε εναλλακτικές λύσεις. Θα δώσω κάποιες εναλλακτικές, όμως δεν θα κάνω τα βήματα στον οδηγό με αυτές, αλλά με τα παραπάνω εργαλεία.

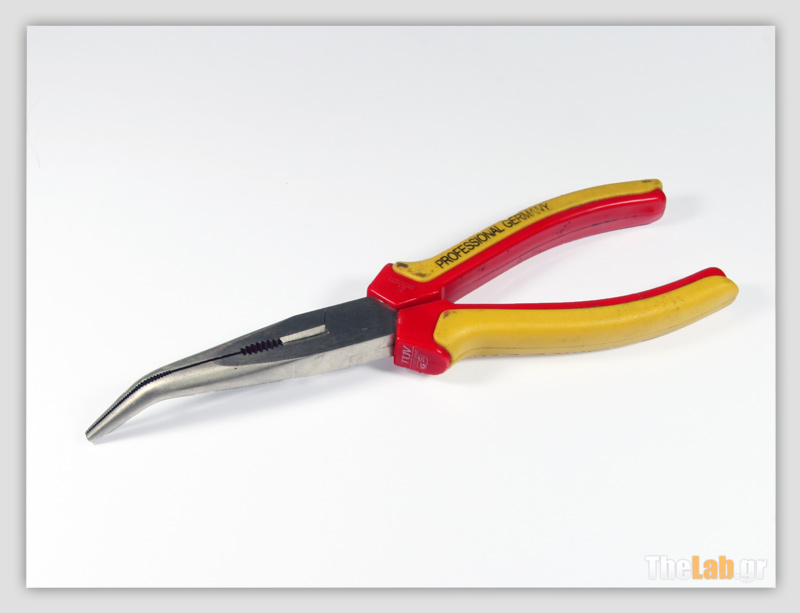

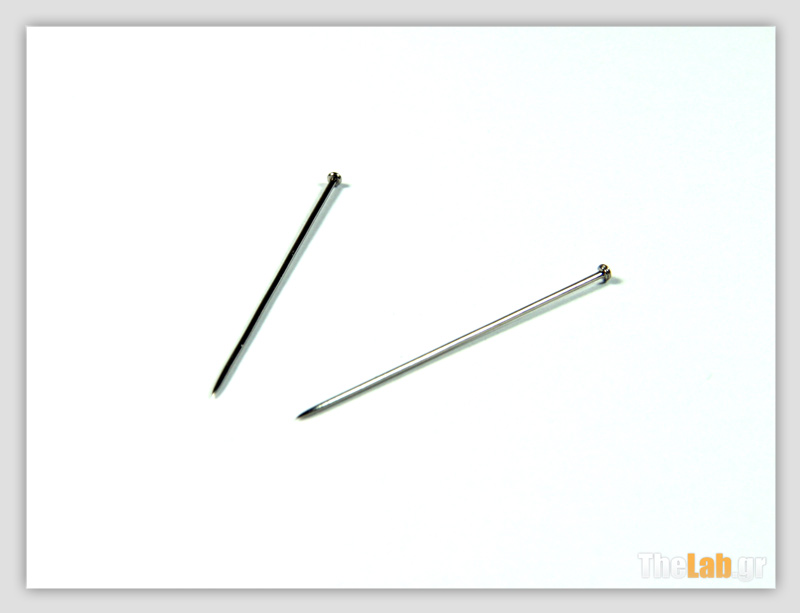

α) Εναλλακτική για ATX pin remover: Εδώ έχουμε αρκετές παραλλαγές. Μία από αυτές είναι οι γνωστές σε όλους μας καρφίτσες. Επειδή θα είναι δύσκολο να τις σπρώξετε μέσα στην επαφή με τα χέρια σας, καλό είναι να έχετε δίπλα σας μία πένσα ή ένα μυτοτσίμπιδο.

IMG_1915_s.jpg?m=1341069929 IMG_1923_s.jpg?m=1341070807

IMG_1871_s.jpg?m=1340975631

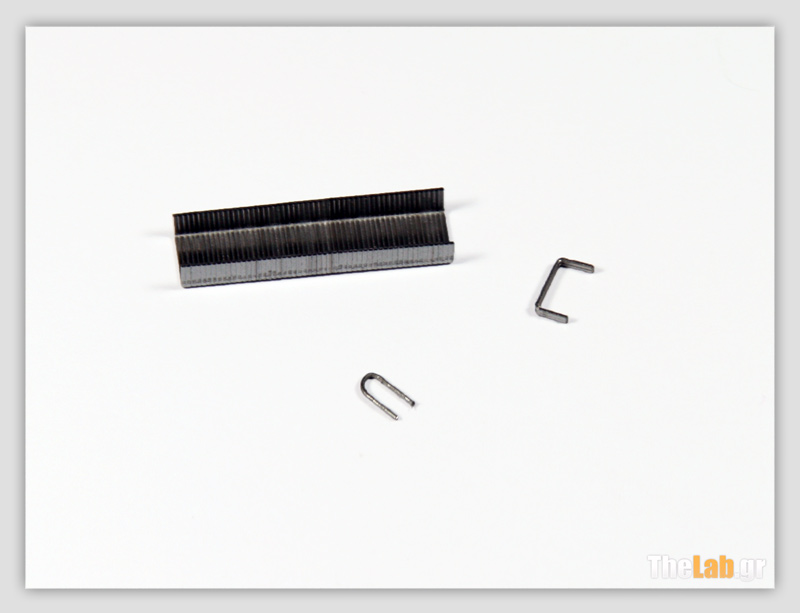

Μία άλλη είναι η μικρή τροποποίηση ενός συνδετήρα. Αρχικά τον ανοίγουμε και στην συνέχεια του δίνουμε ένα σχήμα U να μοιάζει όπως στην πρώτη εικόνα που ακολουθεί και το κλείσιμο στο U που έχουμε κάνει, να μας δίνει την πρόσβαση στο ATX crimp

IMG_1900_s.jpg?m=1341067045 IMG_1909_s.jpg?m=1341068224

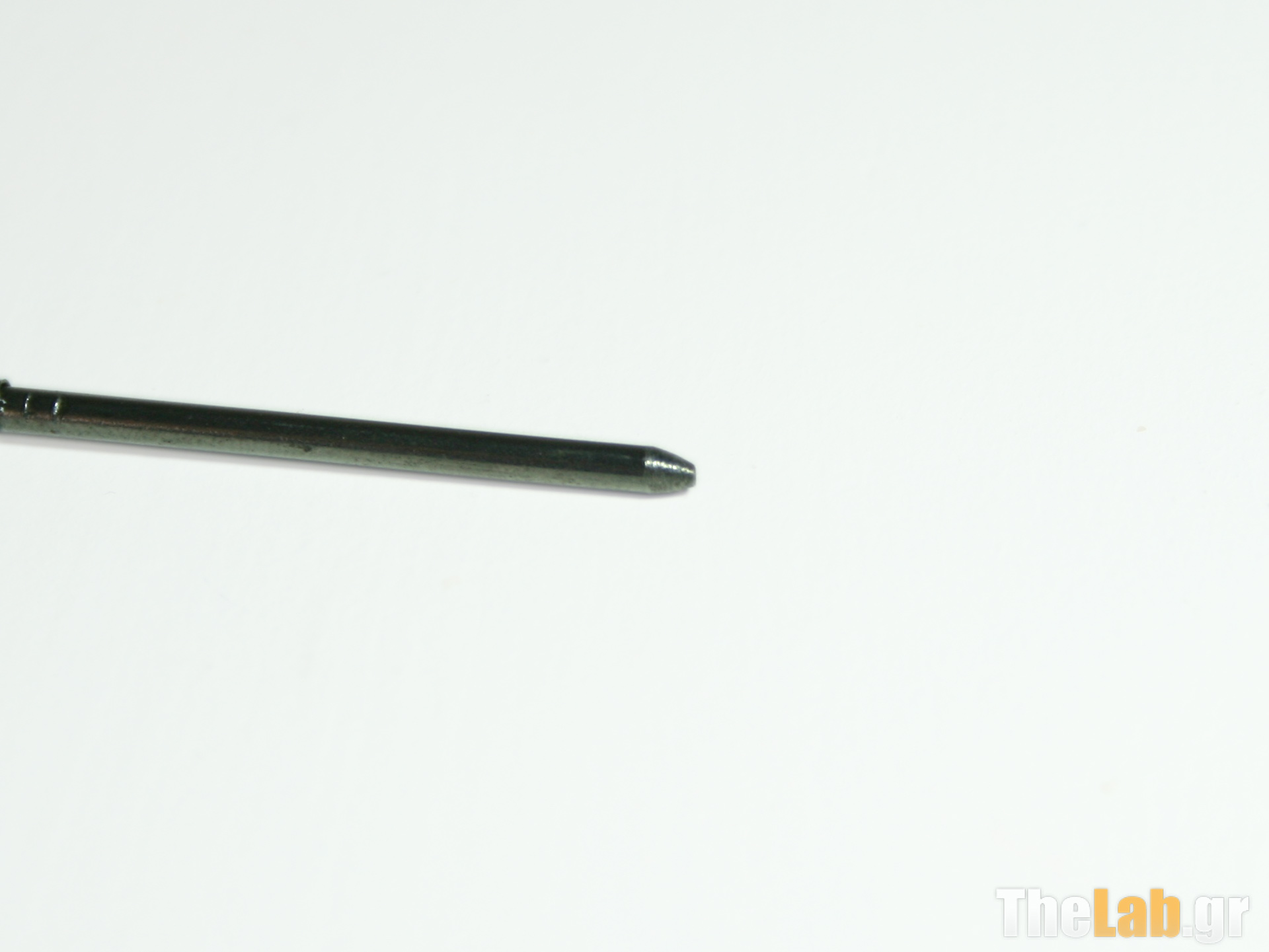

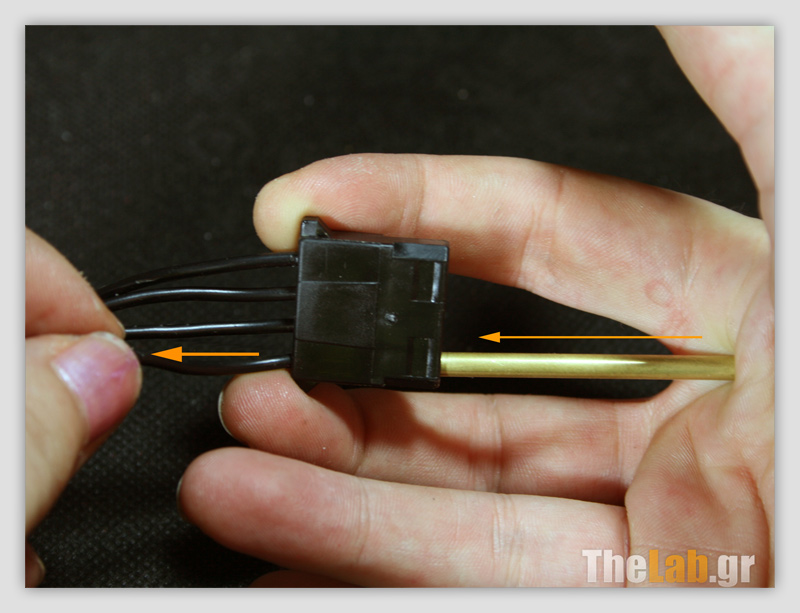

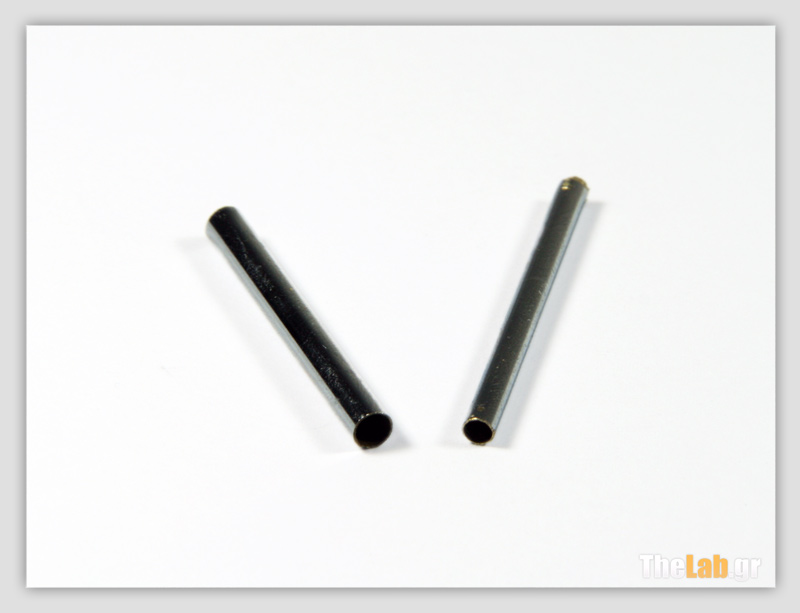

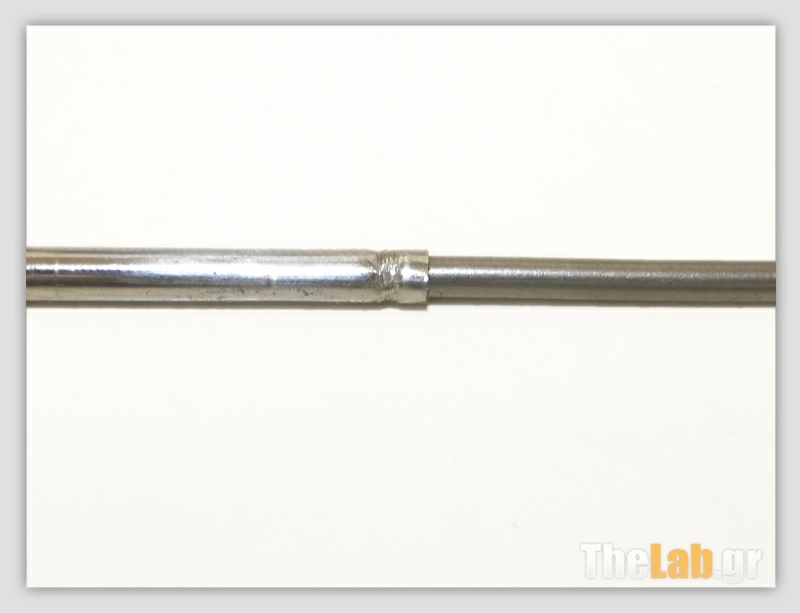

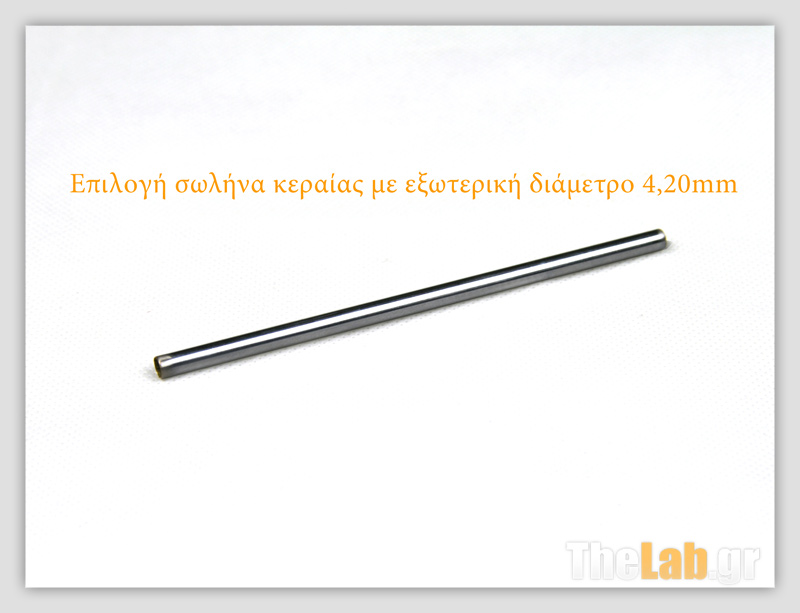

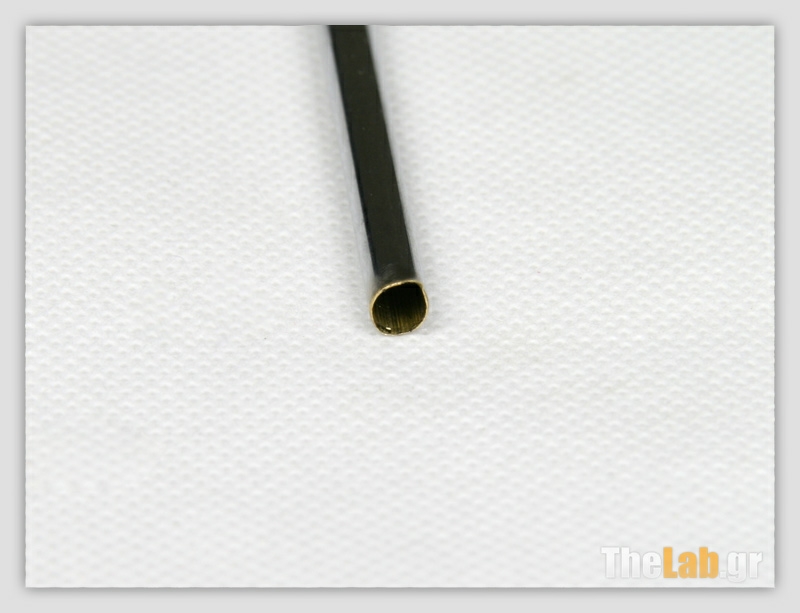

β) Εναλλακτική για Molex Extractor : Αν έχετε μία κεραία ραδιοφώνου (σε αχρηστία) τότε έχετε και ένα molex extractor μαζί σας. Απλά κόψτε δύο κομμάτια από την κατάλληλη σωλήνα (αφού δοκιμάσετε στα molex και κάνετε μια μικρή περιποίηση να φύγουν τα γρέζια από το κόψιμο) και είστε έτοιμοι. Αν δείτε εξάλλου το molex extractor από Mdpc, δεν είναι τίποτα άλλο παρά δύο μικρές σωλήνες.


IMG_1918_s.jpg?m=1341069932 IMG_1921_s.jpg?m=1341069934


γ) Εναλλακτική για FAN/floppy pin remover: Εδώ ένα μικρό, λεπτό και ίσιο κατσαβίδι είναι αρκετό. Προσοχή όμως στην πίεση που θα ασκήσετε με το κατσαβίδι, έτσι ώστε να μην αχρηστεύσετε το crimp. Πέρα από το crimp όμως, επειδή θα έχετε στα χέρια σας ένα μικρό κατσαβίδι στο οποίο θα ασκήσετε έστω και μια μικρή δύναμη, προσέξετε καθώς το κατσαβίδι δεν θα κάνει καμία διάκριση ανάμεσα στα crimps και στα δάκτυλά σας.


IMG_1896_s.jpg?m=1341065858

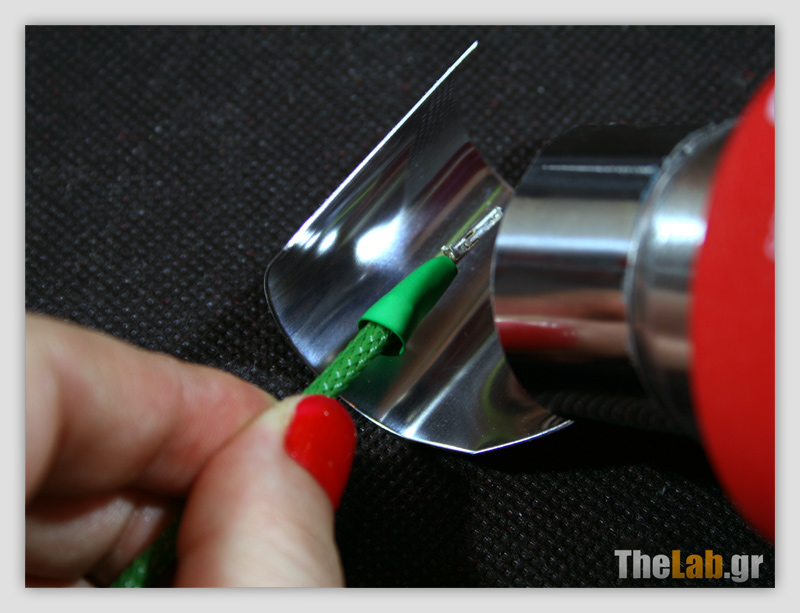

δ) Εναλλακτική για πιστόλι θερμού αέρα: Θα κάνετε μία χαρά την δουλειά σας και με αναπτήρα, απλά θέλει λίγο προσοχή να μην λιώσει ή μαυρίσει το θερμοσυστελλόμενο μακαρόνι. Ειδικά στην περίπτωση που θα χρησιμοποιήσετε λευκό θερμοσυστελλόμενο θέλει αρκετή παραπάνω προσοχή. Προσωπικά προτιμάω bic μικρό και κατά προτίμηση κόκκινο.


IMG_1874_s.jpg?m=1340975633


Περι Sleeve και θερμοσυστελλόμενων ο λόγος...Όπως σε κάθε υλικό ή Part στο θέμα Modding και εδώ έχουμε διάφορες ποιότητες, διάφορα μεγέθη, διάφορα χρώματα και φυσικά διάφορες τιμές.

Στο θέμα ποιότητας

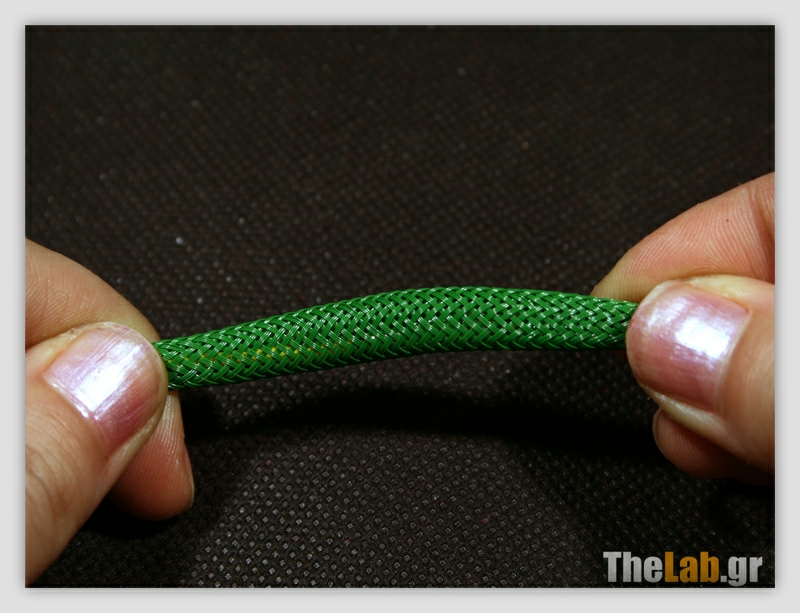

Πέρα από το καλό υλικό θα πρέπει να προσέξετε και την πλέξη του sleeve. Όσο πιο πυκνό είναι, τόσο καλύτερα θα κρύψει το εσωτερικό καλώδιο.

Στο θέμα μεγέθους

Γίνεται εύκολα κατανοητό φαντάζομαι ότι δεν θα χρησιμοποιήσετε ίδιο Sleeve/θερμοσυστελόμενο για τα καλώδια του 24πινου καλωδίου και για τα καλώδια data sata.
Συνήθως για τα καλώδια ΑΤΧ χρειάζεστε sleeve διαμέτρου 3mm και για τα SATA sleeve διαμέτρου 9mm. Λέω συνήθως γιατί ανά κατασκευαστή καμιά φορά έχουμε άλλα αποτελέσματα με Sleeve ίδιας διαμέτρου. Καλό θα είναι όταν πάτε στο κατάστημα αγοράς, να κρατάτε και καλώδια μαζί σας για δοκιμή. Άλλος ένας λόγος γι' αυτο το συνήθως, είναι ότι για παράδειγμα στα Sata καλώδια έχουμε καμιά φορά πιο "παχουλά" βύσματα ή πιο μεγάλα ελάσματα συγκράτησης του καλωδίου . Ή γιατί όχι κάποιοι από εσάς μπορεί να θέλετε να ντύσετε Sata 90°.
Μιας και αναφέραμε το mdpc και μιας και έχει άλλο τρόπο παρουσίασης των Sleeves, τα small που αναφέρει στην περιγραφή είναι για ATX καλώδια και τα Sata που αναφέρει είναι για τι άλλο; Μα για τα Data Sata καλώδια φυσικά.

Στο θέμα χρώματος

Όρεξη να έχετε και φαντασία, έτσι ώστε το τελικό αποτέλεσμα να δώσει το επιθυμητό ΓΙΑ ΕΣΑΣ αποτέλεσμα.

Τέλος στον τομέα τιμής

Εδώ ίσως για μία ακόμα φορά κολλάει, το ότι πληρώνεις παίρνεις. Τα μαγαζιά πολλά και οι τιμές επίσης. Μερικά καταστήματα που έχω δοκιμάσει για sleeving είναι τα παρακάτω:


eworld: Εγχώριο κατάστημα με έδρα την Πάτρα. Τα μεταφορικά μπορείτε να τα δείτε πριν το check out. Η παράδοση είναι συνήθως την επόμενη εργάσιμη από την παραγγελία σας και φτάνουν στην πόρτα σας με courier. H δε εξυπηρέτηση γρήγορη και από άτομο που ξέρει τι πουλάει. Η πληρωμή σας μπορεί να γίνει με διάφορους τρόπους, ανάλογα τι σας βολεύει. Από αντικαταβολή, κατάθεση έως και paypal.

Φανός: Εγχώριο κατάστημα επίσης με έδρα την Αθήνα στην Σολωμού 39 (κέντρο παράλληλη στην Στουρνάρη). Θα βρείτε ότι θερμοσυστελλόμενο θέλετε, σε καλές τιμές και με μεγάλη γκάμα χρωμάτων.

Ασημακόπουλος: Επίσης εγχώριο κατάστημα με έδρα την Αθήνα. Sleeves έφερνε παλιότερα σε διάφορα χρώματα αλλά αν δεν κάνω λάθος πλέον θα βρείτε μαύρο περισσότερο.

Ράδιο Κατουμά: Εγχώριο κατάστημα και αυτό με έδρα την Αθήνα. Θα το βρείτε Πραξιτέλους 15-19 (κέντρο) ή στη Κουντουριώτου 15, Άνω Δάφνη. Θα βρείτε θερμοσυστελόμενα με μεγάλη ποικιλία σε χρώματα και μεγέθη.

Πάμε στα του εξωτερικού

sleeve-modding: Το κατάστημα έχει έδρα στην Ρουμανία. Ελάχιστη παραγγελία είναι τα 30 δολάρια ενώ για παραγγελίες άνω των 200 δολαρίων δεν χρεώνει μεταφορικά. Η ποιότητα είναι κορυφαία και είναι και το κατάστημα που έγινε η αιτία για να γίνει το πρώτο update στον οδηγό. Αναλυτική παρουσίαση στην επόμενη σελίδα.

mdpc: Το κατάστημα έχει έδρα στην Γερμανία. Ελάχιστη παραγγελία τα 15ευρώ και ελάχιστα μεταφορικά περίπου 8ευρώ. Η ποιότητα είναι κορυφαία, ίσως ότι καλύτερο έχω πετύχει εκεί έξω. Οι τιμές τσιμπημένες αλλά το καλό μάλλον θα πρέπει να το πληρώσετε. Η πληρωμή σας γίνεται μέσω paypal και έρχονται στην πόρτα σας από 7 έως 12 μέρες περίπου με το ταχυδρομείο για μικρές παραγγελίες ενώ αν το παρακάνετε θα σας έρθει με ups.

Aquatuning: Γνωστό κατάστημα επίσης με έδρα την Γερμανία. Η πληρωμή πραγματοποιείται είτε μέσω paypal, είτε μέσω τραπεζικού εμβάσματος. Στην δεύτερη περίπτωση επειδή αργεί η ενημέρωση η παραγγελία σας θα έρθει με μία καθυστέρηση 3-4 ημερών. Γενικά σε 7 εργάσιμες έχετε την παραγγελία σας.

ebay: Δεν θα μπορούσε να λείπει και από εδώ. Από τον μόνο που έχω δοκιμάσει ποιότητα στο ebay είναι ο πωλητής με την επωνυμία modpcuk. Τον είχα αναφέρει και στο ATX pin remover.

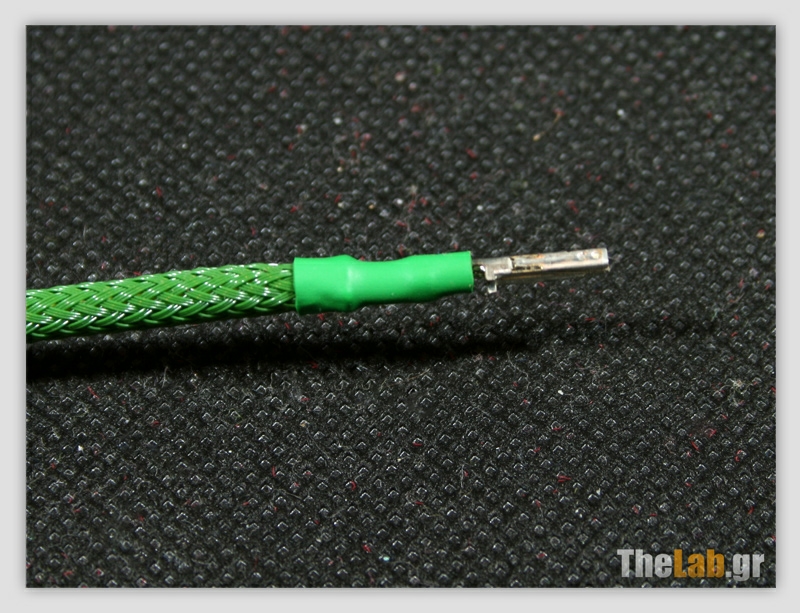

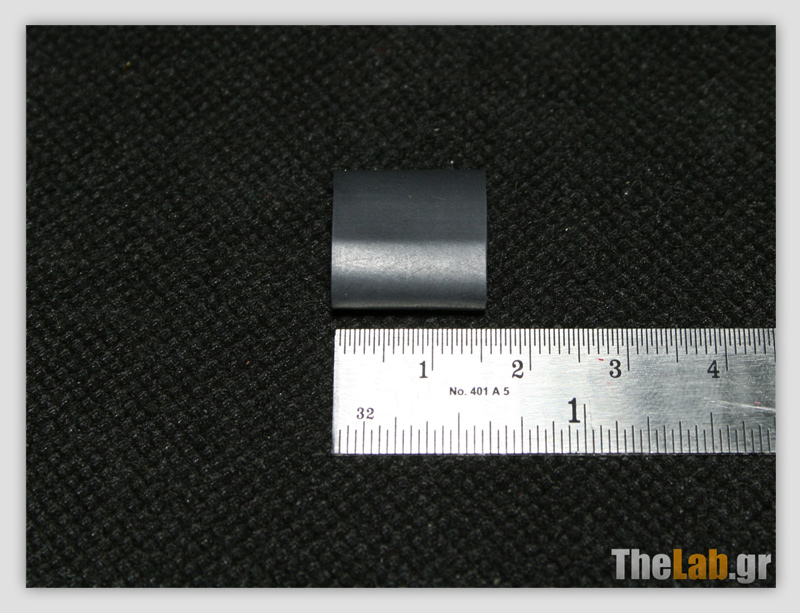

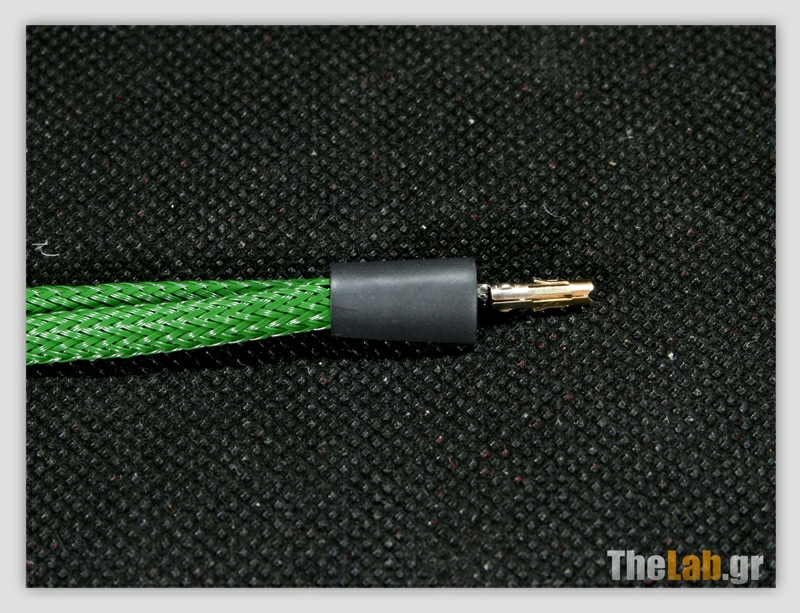

Κλείνοντας κάποια λόγια για τα θερμοσυστελλόμενα μακαρόνια. Τα μακαρόνια είναι μια πιο μπερδεμένη κατάσταση καθώς κυκλοφορούν πολλά στο εμπόριο. Σε συνοικιακά μαγαζιά με ηλεκτρολογικό εξοπλισμό θα βρείτε συνήθως μακαρόνια με λόγο συρρίκνωσης 3:1 ή 2:1. Αυτό σημαίνει ότι αν ζεστάνουμε το μακαρόνι το πρώτο θα συρρικνωθεί στο 1/3 της αρχικής του διαμέτρου και το δεύτερο στο 1/2. Οπότε και εδώ δεν μπορώ να σας πω με σιγουριά τι διάμετρο πρέπει να πάρετε για το κάθε ένα καλώδιο. Όμως για κάποια καταστήματα έχω μία ας πούμε "σίγουρη" απάντηση.
Από το κατάστημα eworld για τα ΑΤΧ καλώδια θα πάρετε μακαρόνι 6mm διαμέτρου ενώ για τα Data Sata 19mm μακαρόνι.
Από το κατάστημα mdpc τα small είναι για καλώδια ATX και τα Sata για τα Data Sata καλώδια. Το συγκεκριμένο κατάστημα έχει μακαρόνια 4:1, όπως και μακαρόνια έτοιμα κομμένα στις διαστάσεις που θα χρειαστείτε.

mdpc VS Sleeve Modding...update 20/04/2013update 20/04/2013

Η απουσία μου απο το χώρο του Sleeving για κάποιο διάστημα, εξαιτίας των reviews, με έκανε να χάσω σημαντικές εξελίξεις με το θέμα οικονομίας και ποιότητας.
Ευτυχώς για μένα αλλά και για τους υποψηφίους Sleevaristes :p υπάρχει ένα κατάστημα που συνδυάζει ποιότητα και οικονομία.
Πραγματικά θα πλέξω ένα εγκώμιο στο σημερινό update και ειλικρινά δεν έχω κανένα όφελος. Αλλά μου αρέσει να αποδίδω τα του Καίσαρος τω Καίσαρι.
Το συγκεκριμένο κατάστημα ακούει στο όνομα sleeve-modding και έχει έδρα το Βουκουρέστι.
Ας τα πάρουμε όμως με τη σειρά και να δούμε το τι και πως συμβαίνει.

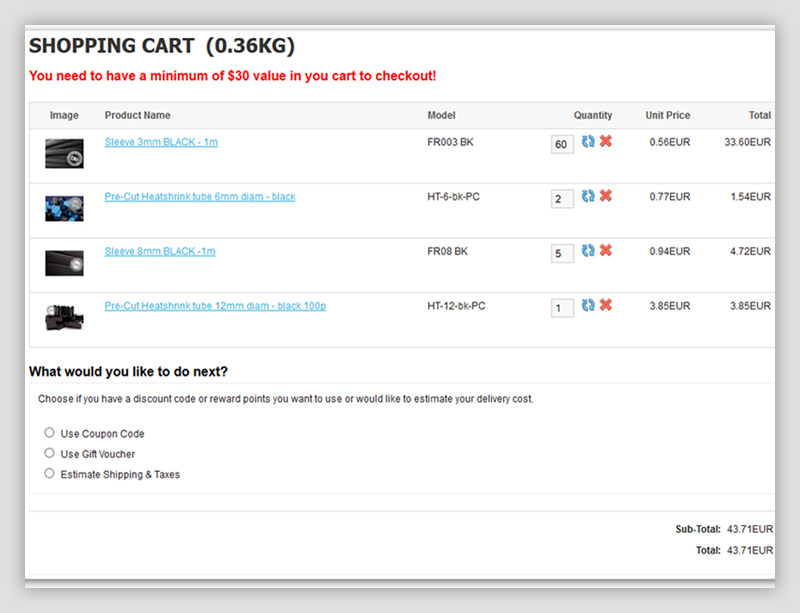

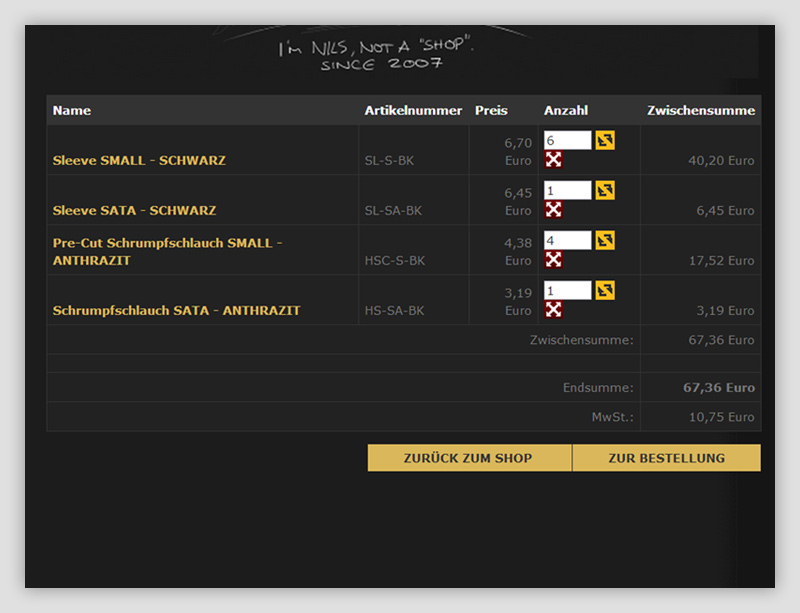

Πρώτο πρώτο το οικονομικό. Ας πάμε να κάνουμε το κλασικό: 60 μέτρα Sleeve, μερικά θερμοσυστελόμενα και 5 μέτρα Sata sleeve. Συγκρίνουμε το μέχρι πρότινος No1 στη λίστα του συγκεκριμένου οδηγού MDPC, με το νέο αντίπαλο που ακούει στο όνομα sleeve-modding.

nilssleeves.jpg?m=1366479055 emil-sleeves.jpg?m=1366479045


Οπότε νομίζω αρχίζουν τα γρανάζια του εγκεφάλου να γυρνάνε και να βαράνε ερωτήσεις; 67ευρώ χωρίς μεταφορικά απο τη μία και περίπου 44ευρώ χωρίς μεταφορικά απο την άλλη.
Μεταφορικά;
Ποιότητα;
Που είναι ο λάκκος και που η φάβα;

Και όμως, η φάβα λάκκο δεν έχει!:yes4:
Τα μεταφορικά απο Sleeve-modding είναι 7 ευρώ. Μερικά ευρώ λιγότερα απο mdpc.
Η μάχη της τιμής έχει κερδηθεί κατα κράτος, απο τον γείτονα Emil.

Ας πάμε όμως να δούμε απο κοντά τα sleeves του και να δούμε μία σύγκριση με αυτά απο mdpc.

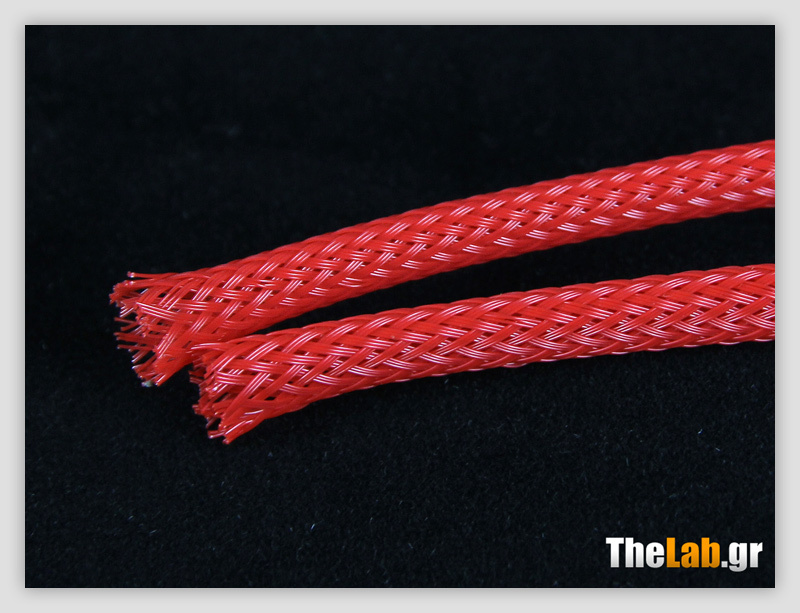

Αρχικά κόψαμε ένα κομμάτι κόκκινο απο το κάθε κατάστημα και τα βάλαμε δίπλα δίπλα. Πραγματικά οι διαφορές εντοπίζονται δύσκολα, ακόμα και στο χρώμα. Αυτό που μας κάνει να ξεχωρίζουμε το Sleeve-modding απο το mdpc είναι η πιο πυκνή του πλέξη.

IMG_4918s.jpg?m=1366471439 IMG_4932s.jpg?m=1366479047

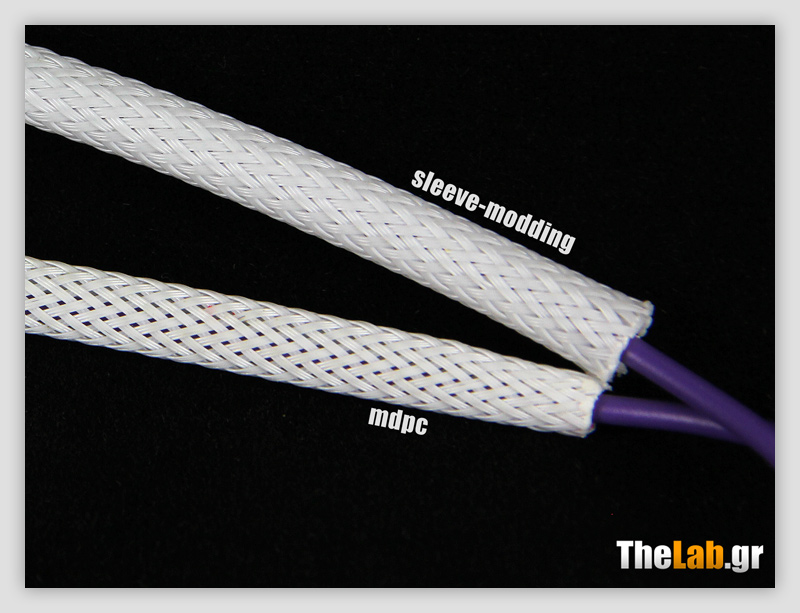

Το πραγματικό τεστ όμως στα Sleeves ακούει στο όνομα άσπρο Sleeve και σκουρόχρωμο καλώδιο στο εσωτερικό. Για να δυσκολέψουμε και άλλο τα πράγματα όμως και να φανούν διαφορές, βάλαμε και μαύρο φόντο. et voila!

IMG_4973s.jpg?m=1366479050

Δεύτερη μάχη όπου το sleeve-modding κερδίζει απέναντι στο mdpc και η τρελή που σας γράφει, χτυπάει το κεφάλι της στο τοίχο γιατί κάποτε ξεκόλλησε ολόκληρη πλακέτα τροφοδοτικού, για να έχει ένα τέλειο αποτέλεσμα.:slap:
Σας κίνησα το ενδιαφέρον ή ακόμα;

Ας το πάω λίγο πιο μακριά και ας δούμε ένα καλάθι με κόκκινα Sleeves και απο τα δύο καταστήματα.

nilsreds.jpg?m=1366479053 emilreds.jpg?m=1366479043


Καλά καταλάβατε. Απο mdpc αν επιλέξετε οποιοδήποτε άλλο χρώμα, πέραν του μαύρου, οι χρεώσεις πάνε στο Θεό. Στο sleeve-modding είναι όλα στην ίδια τιμή - κάτι το οποίο είναι και λογικό άλλωστε. Μιλάμε για 84ευρώ απο τη μεριά του mdpc και 44ευρώ περίπου απο τη μεριά του sleeve-modding. Νομίζω έχουμε άνετα το 3-0! :fun:

Τέλος ένα ακόμα που προκαλεί εντύπωση στο Sleeve-modding. Τα μεταφορικά όπως και οι τιμές, δεν πάνε στον Θεό όσο αυξάνεται η ποσότητα. Ίσα-ίσα. Παρακάτω έχω ένα καλάθι με Sleeve σε διάφορες ποσότητες. Ας ρίξουμε μία ματιά τι γίνεται με τις τιμές...

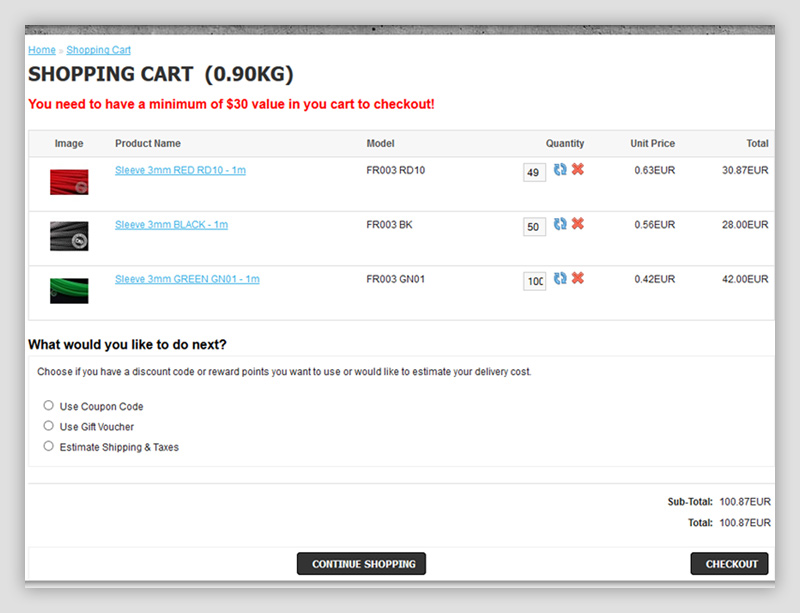

emildiaforestimons.jpg?m=1366479039

Παρατηρήσατε κάτι;:hmm:
Δεν μας συμφέρει αν η ποσότητά μας πλησιάζει τα 50 μέτρα να παραγγείλουμε κάτω απο 50 μέτρα. Τα 49 μέτρα μας βγήκαν πιο ακριβά απο ότι τα 50!!!
Αυτό συμβαίνει καθώς η τιμή όσο αυξάνεται η ποσότητα 0-49,50-99,100> μειώνεται.:flex:
Πείτε μου, δεν σας δελεάζει για το κάτι παραπάνω; Εμένα προσωπικά ναι! :)

Και σαν να μην φτάνει αυτό, έρχεται και ένα bonus. Βιάζεστε να παραλάβετε αλλά δεν θέλετε να πληρώσετε τα κερατιάτικα της UPS? Θέλετε λογικά μεταφορικά αλλά παράδοση σε 2-3 μέρες;
Γίνεται και αυτό, απλά θα πρέπει να μπείτε στο κόπο να πεταχτήτε... όχι μέχρι το Βουκουρέστι, αλλά μέχρι την ATLASSIBκαι να παραλάβετε. Είναι μεταφορική/ΚΤΕΛ ουσιαστικά και έως 5 κιλά πληρώνετε περίπου 10 ευρώ. Η παράδοση γίνεται στις παρακάτω πόλεις της Ελλάδος (copy paste απο το Site)

ATENA, SALONIC, KATERINI, LARISSA, VOLOS, LAMIA, KASTRO, SCHIMATARI, INOFITA, KORINTHOS, ARGOS, TRIPOLI, INSULA CRETA, ARTA, Ioanina, TRIKALA, KALAMATA, MESSINI

Το μόνο που έμεινε να συγκρίνουμε είναι τα θερμοσυστελόμενα.
Σε αυτό το σημείο το κάστρο του mdpc μοιάζει απόρθητο.

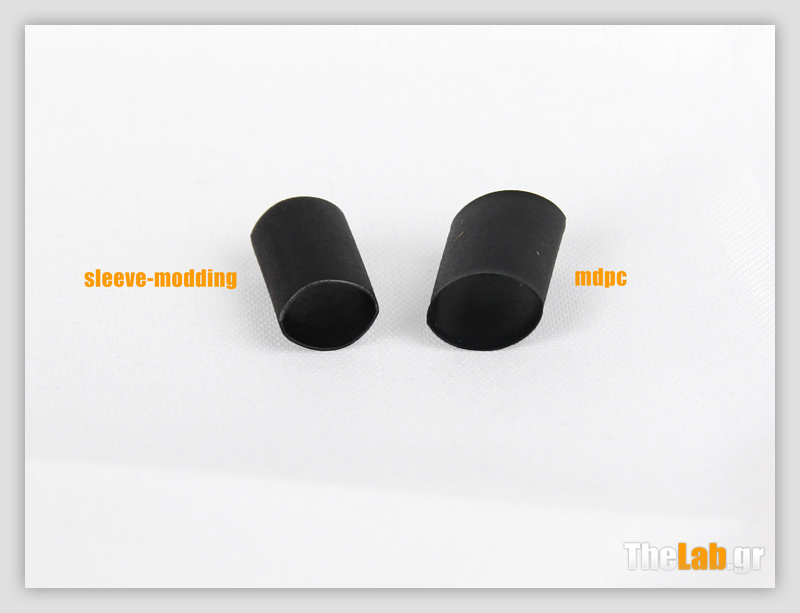

Τα θερμοσυστελόμενα απο το Sleeving-modding είναι αξιοπρεπέστατα, αλλά πιο χαμηλής ποιότητας απο αυτά του mdpc. Είναι λίγο πιο χοντρά και ο λόγος συρρίκνωσης τους είναι 3:1, σε αντίθεση με το 4:1 του mdpc.
Όμως, η δουλειά γίνεται μια χαρά και με αυτά και με τιμή πραγματικά χώμα! Αρκεί να αναφέρω ότι 100 precut απο sleeve-modding είναι στα 0,77ευρώ και τα 100 αντίστοιχα κομμάτια απο mdpc είναι στα 8,76ευρω. Και όχι, δεν έχω κάνει τυπογραφικό λάθος.

IMG_4983s.jpg?m=1366489269 IMG_4985s.jpg?m=1366489271

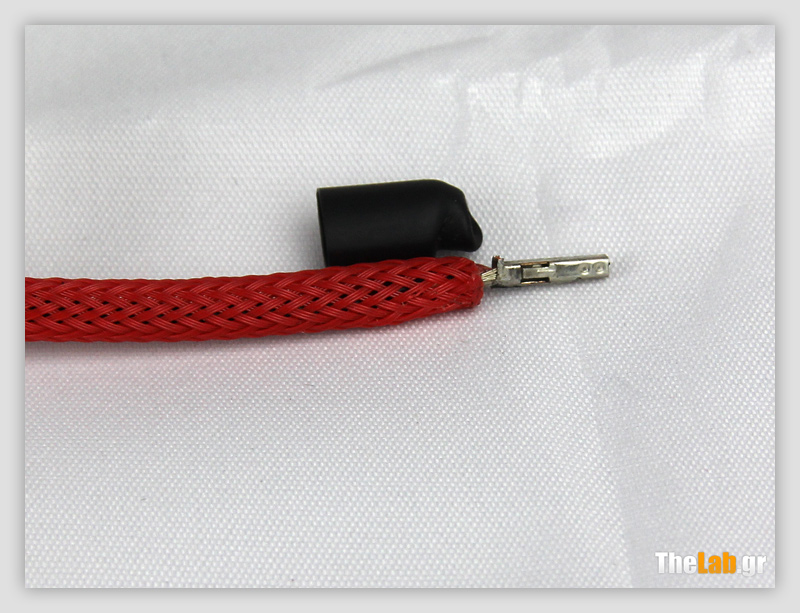

Επίσης με τέτοια τιμή δεν βρίσκω λόγο κάποιος να καίει το χερι του, με τον τρόπο που πρότεινα για να γίνει το heatshrinkless sleeving σε μία απο τις σελίδες του οδηγού. Μπορεί να χρησιμοποιήσει άνετα τον τρόπο του Lutro0και να σώσει τα ευαίσθητα χέρια του :fun:

IMG_5009s.jpg?m=1366489570

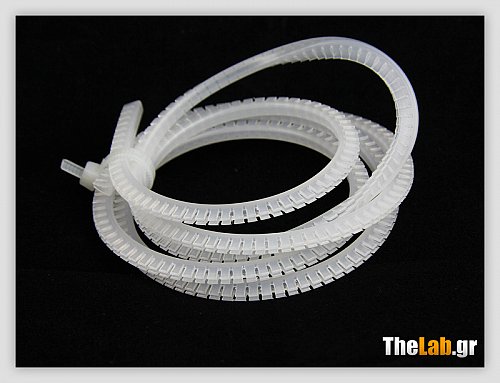

Τέλος στο συγκεκριμένο κατάστημα, μπορείτε να βρείτε πάρα πολλά προϊόντα modding.
Αυτό που μπορώ να πω απο ένα σύντομο review/update μέσα στον οδηγό για το sleeve-modding, είναι: "Long live the King":worship:

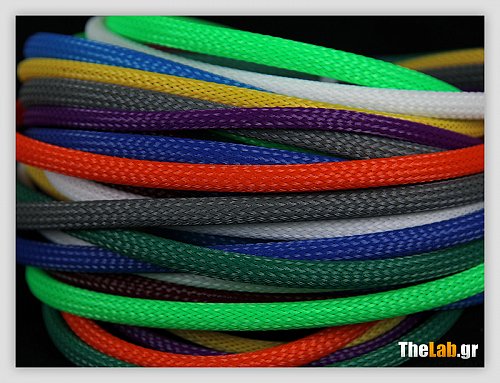

IMG_4961s.jpg?m=1366489267IMG_5022s.jpg?m=1366489276IMG_5024s.jpg?m=1366489279IMG_5012s.jpg?m=1366489273IMG_5041s.jpg?m=1366489286IMG_5047s.jpg?m=1366490866

Αναμείνατε στο ακουστικό σας όμως με το συγκεκριμένο κατάστημα, διότι σύμφωνα με έγκυρες πηγές, έρχονται νέα προϊόντα, τα οποία και θα τα παρουσιάσουμε σε επόμενο update :)

ps συμπαθάτε με για τις χάλια φωτογραφίες, απλά πλέον ο χρόνος που διαθέτω για κάποια updates σε ήδη ανεβασμένες δουλειές, είναι πολύ περιορισμένος και έχει άμεσο αντίκτυπο στην ποιότητα τους.:hi:

To τροφοδοτικό ή καλύτερα... το "θύμα" της υπόθεσηςΌλα γίνονται για την καρδιά του συστήματός μας σε αυτό το άρθρο. Το τροφοδοτικό μας :)

Να σημειώσω σε αυτό το σημείο ότι οι φωτογραφίες με τα τροφοδοτικά που ακολουθούν, δεν είναι δικές μου αλλά του τρομερού psu reviewer του thelab του κυρίου κυρίου crmaris :T:

Εδώ ανάλογα το τροφοδοτικό που έχουμε, πρέπει να γνωρίζουμε κάποια πράγματα και κάποιες εναλλακτικές πριν προχωρήσουμε.

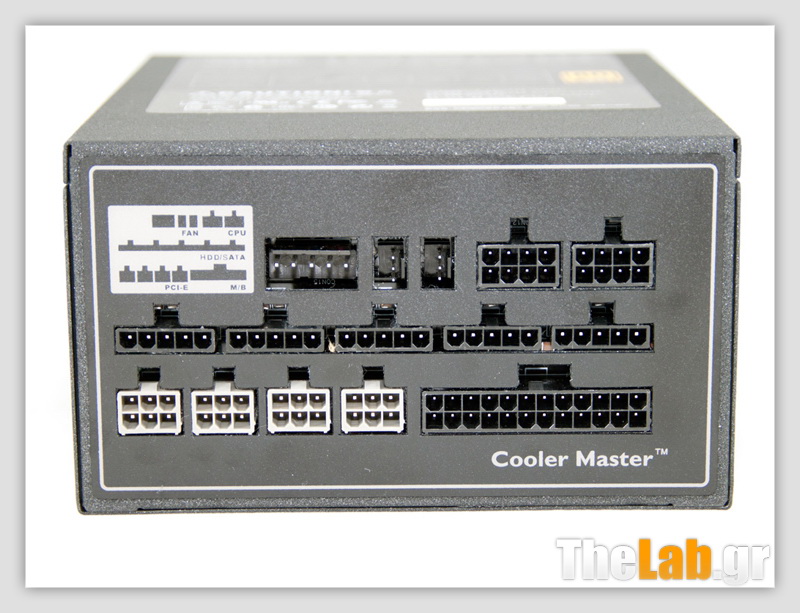

1) Τροφοδοτικά Full Modular: Είναι τα τροφοδοτικά τα οποία έχουν όλα τους τα καλώδια αποσπώμενα. Άρα εκτός του μαγικού κύβου που τροφοδοτεί το σύστημά μας.

030_small.jpg?m=1339288214

Σε αυτήν την περίπτωση sleevάρουμε με χίλια, χωρίς να φοβόμαστε για τίποτα στον τομέα της εγγύησης καθώς δεν χρειάζεται να το ανοίξουμε. Αν πάθει κάτι το τροφοδοτικό μας, απλά βγάζουμε τα sleeves και το πάμε πίσω στο κατάστημα αγοράς ή στον κατασκευαστή

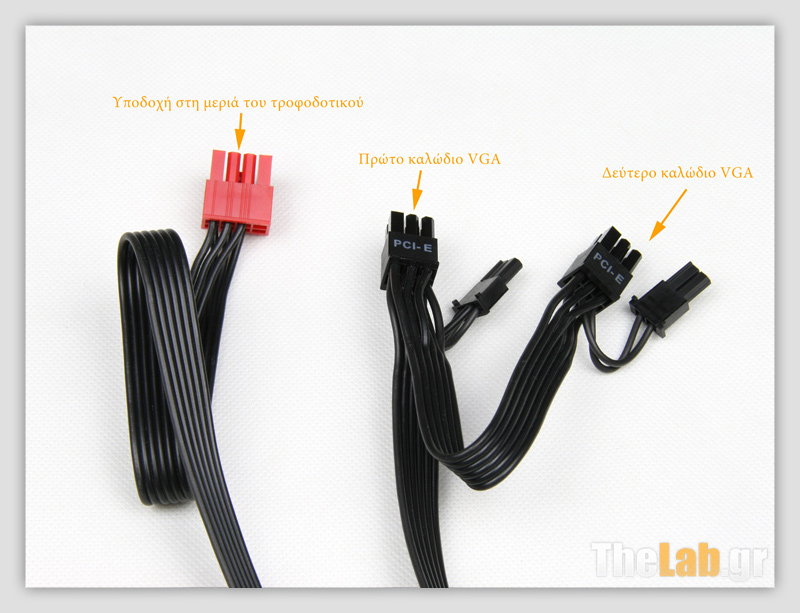

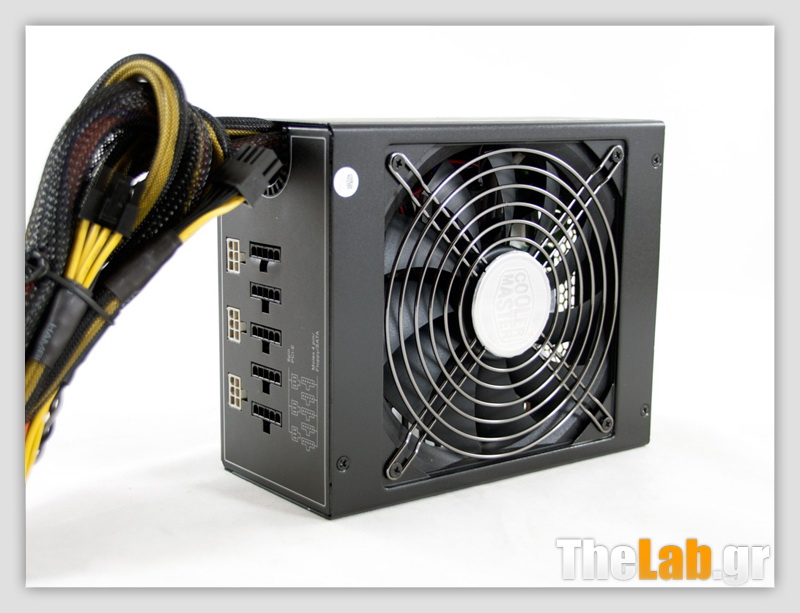

2) Τροφοδοτικό Modular μεν, όχι Full δε: Εδώ τα πράγματα σκουραίνουν λίίίγο καθώς είναι τα τροφοδοτικά τα οποία έχουν τα περισσότερα καλώδια αποσπώμενα, αλλά έχουν και μερικά που έρχονται από το εσωτερικό τους.

28_small.jpg?m=1339428788

Τα αποσπώμενα καλώδια ντύνονται απροβλημάτιστα όπως και στην περίπτωση των Full Modular PSU. Όμως μας μένει συνήθως το 24πινο και το 8pin eps καλώδιο, τα οποία έρχονται από το εσωτερικό του τροφοδοτικού. Άρα έχουμε 2 περιπτώσεις εδώ.
α) Ή στέλνετε την εγγύηση περίπατο και λέτε εγώ θα σε Sleevάρω θες δεν θες ή

β) Sleevάρετε την πλεξούδα χωρίς να ανοίξετε το τροφοδοτικό σας και στο μέρος που είναι απο την μεριά του psu, απλά βάζετε είτε μικρά θερμοσυστελλόμενα ανά καλώδιο, είτε με κάποιο δεματικό τα πιάνετε όλα μαζί (καλό σε αυτή την περίπτωση να περαστεί από πάνω ένα μεγάλο θερμοσυστελόμμενο μην φαίνονται οι άκρες από το sleeve.

3) Non Modular Τροφοδοτικά: Εδώ όλα τα καλώδια έρχονται από το εσωτερικό του τροφοδοτικού σας.

IMG_7616_small.jpg?m=1308046977

Ισχύει η δεύτερη περίπτωση που αναφέραμε παραπάνω.

Να σημειώσουμε επίσης ότι στις περιπτώσεις 2 και 3, αν αποφασίσετε να ανοίξετε το τροφοδοτικό για να sleevάρετε, ίσως χρειαστεί να μεγαλώσετε την τρύπα, από την οποία βγαίνουν τα καλώδια απο το τροφοδοτικό σας. Και αυτό γιατί με το sleeve θα αποκτήσουν μεγαλύτερη διάμετρο και ίσως δεν χωράνε πλέον.

Εδώ έρχεται να τεθεί ένα από τα πιο συχνά ερωτήματα. "Πόσα μέτρα Sleeve χρειάζομαι;"
H απάντηση που θα δώσω είναι του στυλ "Ήξεις, αφήξεις ουκ εν πολέμω θνήξεις". Με νέα ελληνικά, θα δώσω ένα χρησμό περίεργο καθώς δεν είναι στάνταρ το μήκος που θα χρειαστείτε, δεν θέλω να με κυνηγάτε :p και επίσης εξαρτάται και από κάποιους παράγοντες. Μερικοί από αυτούς είναι:

1) Το τροφοδοτικό: Δεν έχει το ίδιο καλωδιομάνι ένα τροφοδοτικό 500W με ένα τροφοδοτικό 1000W.
2) Πόσα απο τα καλώδια του τροφοδοτικού θέλετε να Sleevάρετε: Αν θέλετε μόνο 24πινο, 8πινο eps και vga cables θα χρειαστείτε άλλο μήκος Sleeve από ότι να sleevαρετε όλο το psu και γιατί όχι και τα καλώδια του front panel.
3) H εμπειρία σας: Ω ναι και εδώ παίζει ρόλο. Κάποιος/α με σχετική εμπειρία, σπάνια θα κόψει μικρότερο μήκος sleeve για να ντύσει το καλώδιό του. Και αν κόψετε μεγαλύτερο, απλά πετάτε μερικούς πόντους που περισσεύουν.

Τώρα ένας γενικός μπούσουλας είναι ότι θα χρειαστείτε για ένα τροφοδοτικό 650W περίπου 60 μέτρα Sleeves έτσι ώστε, να sleevάρετε και το front panel και να περισσέψει μία ποσότητα αν αύριο μεθαύριο απο κάποια απροσεξία σας ξεφτίσει κάποιο από τα sleeved καλώδιά σας και πρέπει να προχωρήσετε σε αντικατάσταση του sleeve.
Κάτι απλό που μπορείτε να κάνετε επίσης, για να έχετε έναν μπούσουλα για το πόσα μέτρα θέλει το τροφοδοτικό σας, είναι να μετρήσετε τα καλώδιά του.
Οπότε αν για παράδειγμα το 24πινο καλώδιο είναι 60 εκατοστά σε μήκος, για το 24πινο καλώδιο θα χρειαστείτε 24x0.60=14.4μέτρα και προχωράτε και στα άλλα καλώδια. Τέλος κάνετε απλά μία πρόσθεση και βάζετε κάτι παραπάνω για τους λόγους που προανέφερα.

Πολλοί από εσάς διαβάζοντας όλα τα παραπάνω θα πείτε, "Αξίζει μία τέτοια ιστορία; Αν έχω full modular και χαλάσει πρέπει να ξηλώνω Sleeves και μαζί τους και τον κόπο μου, αν έχω non modular παίζω με το δίλημμα εγγύηση ή όχι. Δεν μπορεί, κάποια εναλλακτική θα υπάρχει ε; . Η απάντηση είναι ναι υπάρχει εναλλακτική και σε αυτό και το όνομα αυτής sleeve extensions.
Είναι ίσως η πιο οικονομική λύση και λιγότερο χρονοβόρα. Υπάρχουν έτοιμα, αλλά μπορείτε να πάρετε απλά extensions και να τα sleevάρετε εσείς, ακολουθώντας την ίδια ακριβώς διαδικασία με αυτήν που θα κάνατε για το τροφοδοτικό σας.
Το καλό είναι ότι δεν χρειάζεται να κάνετε κάποια παρέμβαση στο τροφοδοτικό σας σε αυτή την περίπτωση. Αν πάλι θέλετε να βγάλετε το τροφοδοτικό από το κουτί σας, απλά ξεκουμπώνετε τα σημεία επαφών, χωρίς καν να βγάλετε τις επαφές από το hardware σας, καθώς αυτές είναι των extensions.
Tα μειονεκτήματα είναι ότι έχετε τα "σεβαστών" διαστάσεων βύσματα σύνδεσης των extensions, με αυτά του τροφοδοτικού. Οπότε ένα case με μικρό χώρο πίσω από το motherboard tray, θα σας δημιουργήσει προβλήματα. Επίσης έχετε επιπλέον μήκος καλωδίων και δύσκολα θα πετύχετε αυτό που ακριβώς θέλετε. Αλλά ο κόπος και το κόστος είναι σίγουρα λιγότερα. Αυτό το επιπλέον μήκος θα σας φέρει αντιμέτωπους με ένα ακόμα θέμα και ειδικά αν έχετε τροφοδοτικό πολλών Watt. Όσο αυξάνεται το μήκος των καλωδίων, τόσο μεγαλώνουν οι πτώσεις τάσης πάνω σε αυτά. Εδώ λοιπόν ισχύει ότι το κοντύτερο, είναι και καλύτερο. :rolleyes:

Ήρθε η ώρα να προχωρήσουμε στο ζουμί της υπόθεσης, που δεν είναι άλλο από το πως περνάμε το sleeve στα διάφορα καλώδια του τροφοδοτικού μας. Θα προσπαθήσω να είμαι όσο πιο αναλυτική μπορώ πάνω σε αυτόν τον τομέα :)

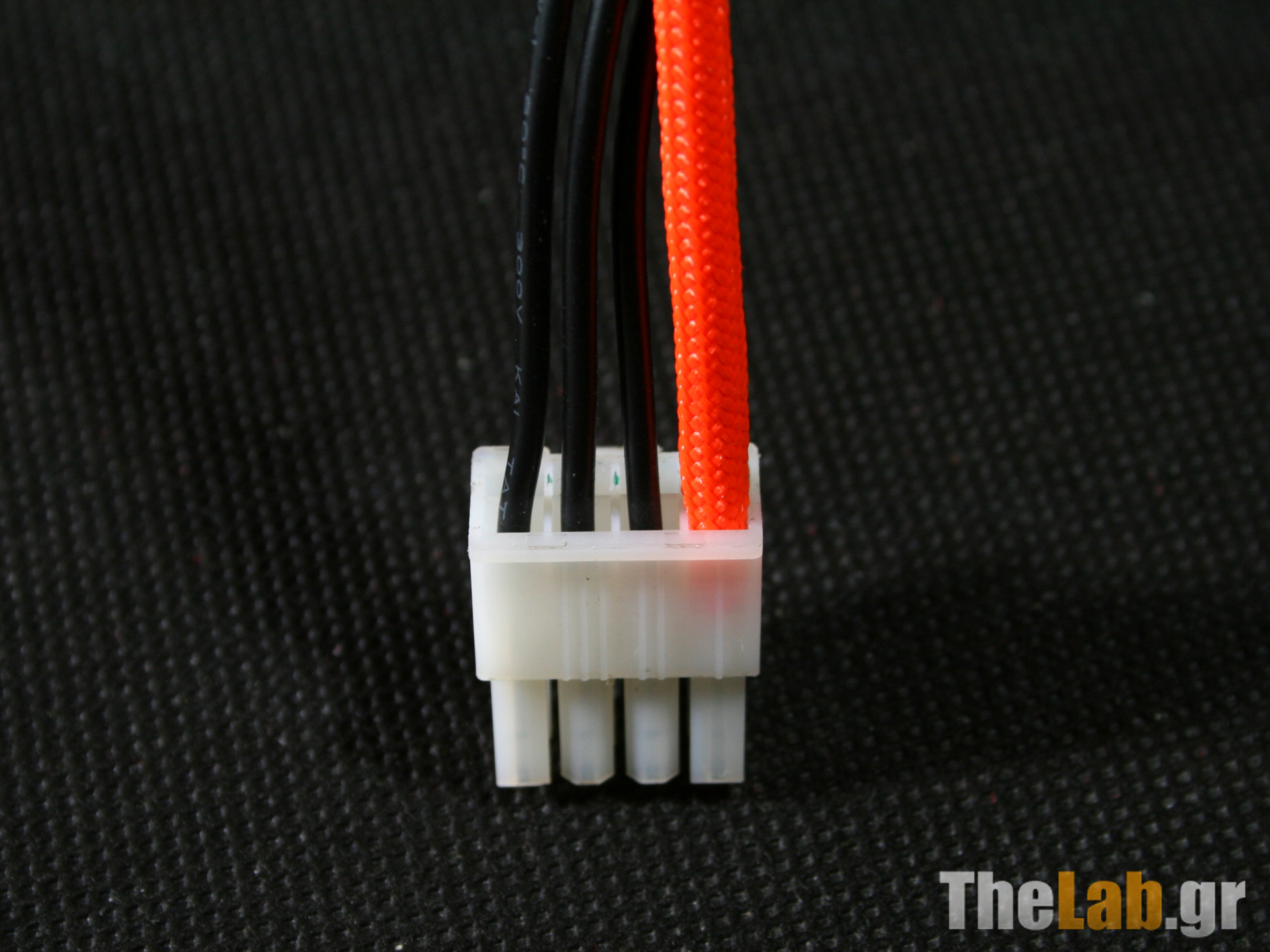

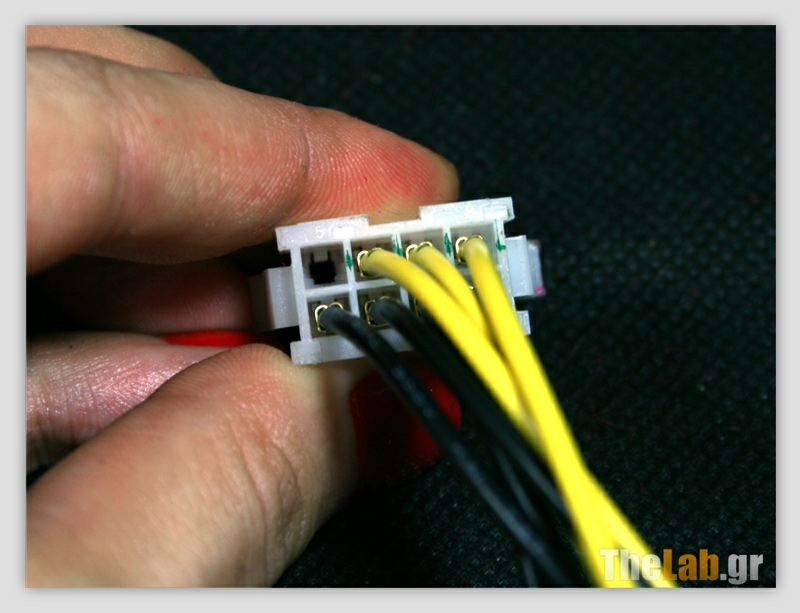

Sleeving ATX καλωδίωνΤα ΑΤΧ καλώδια είναι το 24pin, 8pin eps ή 4pin eps ανάλογα τι δέχεται η μητρική σας και τα καλώδια στις νέες κάρτες γραφικών 6pin & 8pin. Λέω στις νέες καθώς παλιά έπαιρναν Molex.

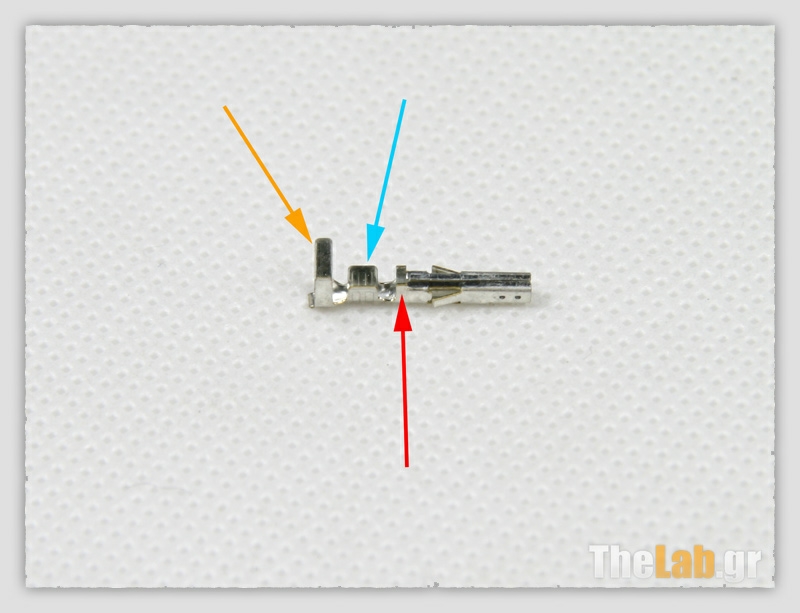

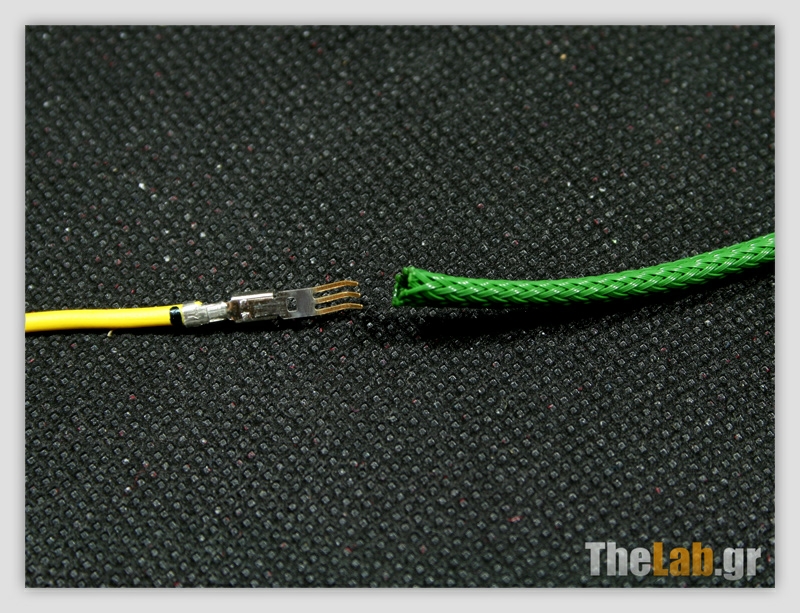

Αρχικά θα δούμε πως αφαιρούμε το crimp μέσα από το πλαστικό βύσμα. Στον συγκεκριμένο οδηγό θα χρησιμοποιήσω ένα 8pin eps extension για να δείξω την διαδικασία.
Εδώ θα χρειαστούμε το ATX pin remover και πάμε να δούμε τι ακριβώς κάνουμε, για να τα βγάλουμε από εκεί μέσα.

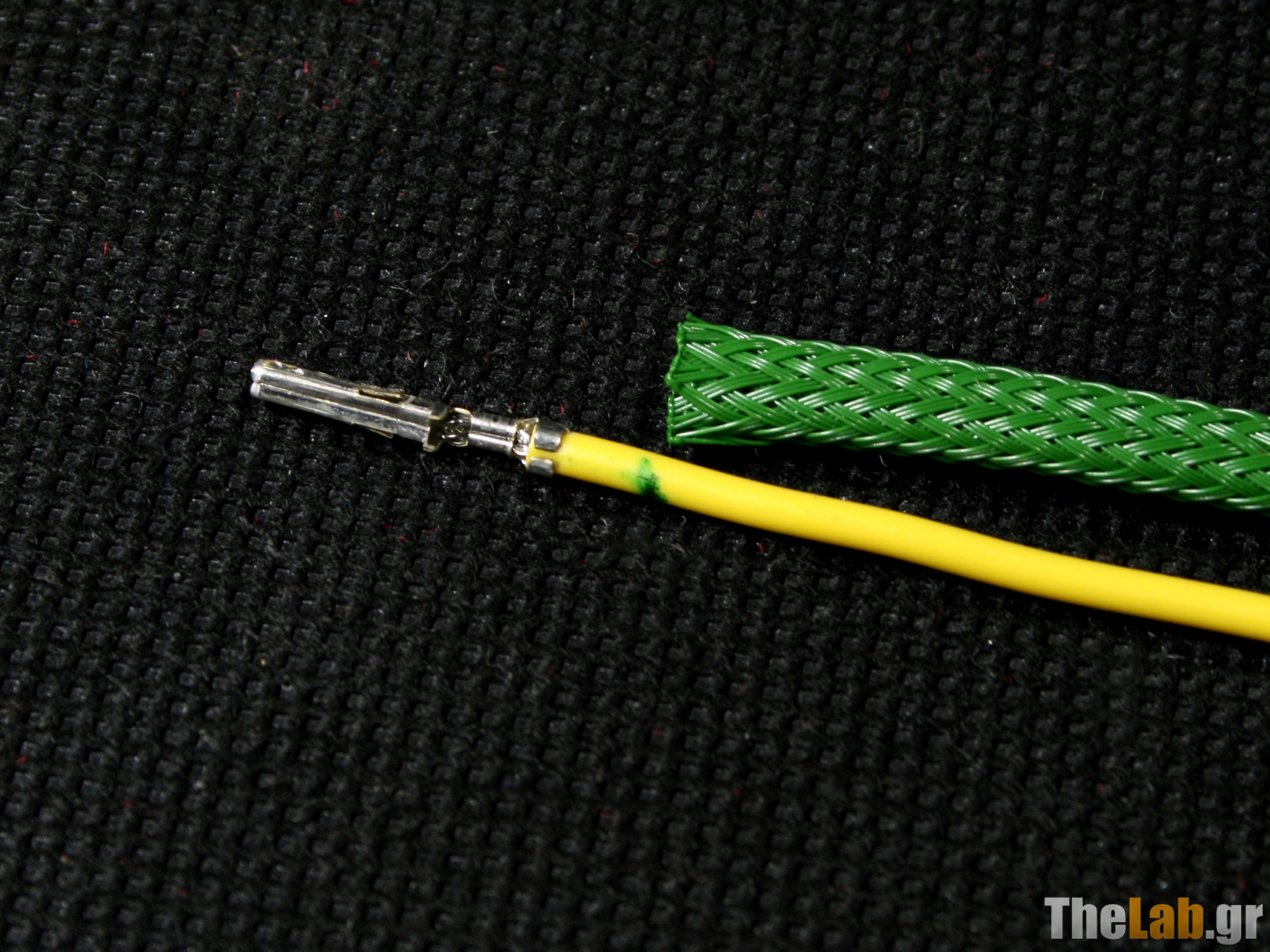

Πριν ξεκινήσουμε την όποια διαδικασία αφαίρεσης του crimp μέσα από το πλαστικό περίβλημα, παίρνουμε στο χέρι μας τον ανεξίτηλο μαρκαδόρο και τραβάμε μία γραμμή, ακριβώς στο σημείο εισόδου των καλωδίων μέσα στο πλαστικό περίβλημα. Γιατί το κάνουμε όμως αυτό;
Όταν θα περάσουμε το sleeve, αν αυτό μπει σε σημείο το οποίο είναι πιο μπροστά από την γραμμή που τραβήξαμε (προς το crimp δηλαδή) σε συνδυασμό με το θερμοσυστελόμμενο που θα μπει από πάνω του, θα έχουμε μια αύξηση στην διάμετρο του καλωδίου. Οπότε δεν θα καταφέρετε να περάσετε το καλώδιο μέσα και να κουμπώσει :)

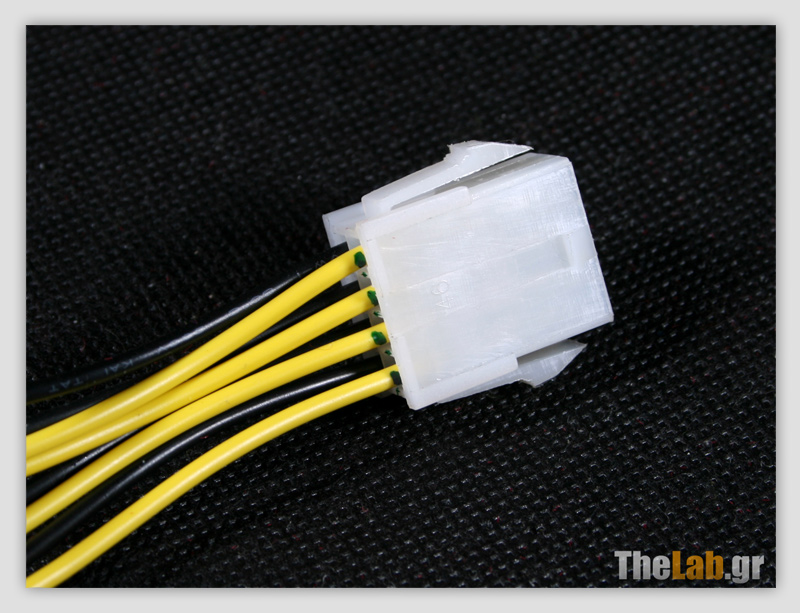

Κάνουμε τα απαραίτητα σημάδια μας και από τις δύο μεριές όπως φαίνεται παρακάτω:

IMG_2339s.jpg?m=1341579203 IMG_2335s.jpg?m=1341579019

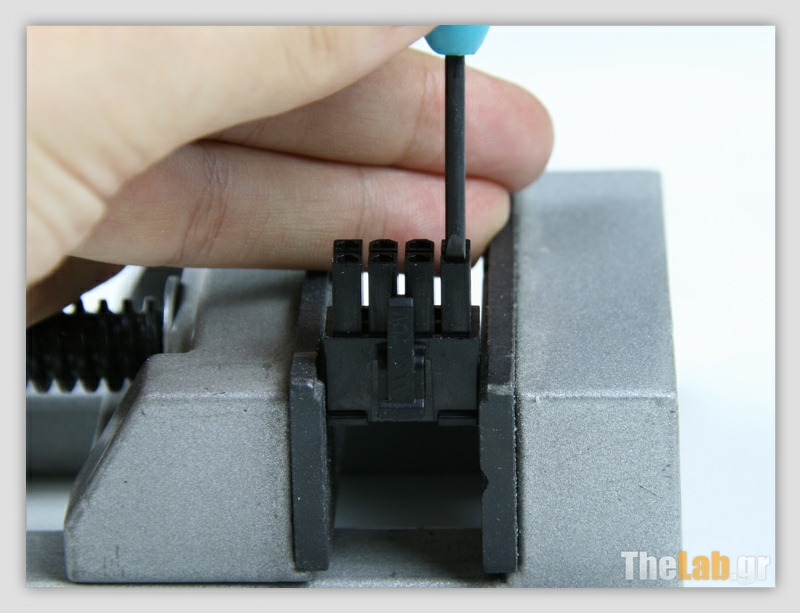

Δεύτερο βήμα παίρνουμε το ATX pin remover και αφού στρέψουμε προς το μέρος μας το καλώδιο, περνάμε το εργαλείο στην επαφή όπως φαίνεται στην δεύτερη εικόνα (εδώ ξεκινάμε απο τις αρσενικές επαφές)

IMG_2347s.jpg?m=1341579208 IMG_2357s.jpg?m=1341579210

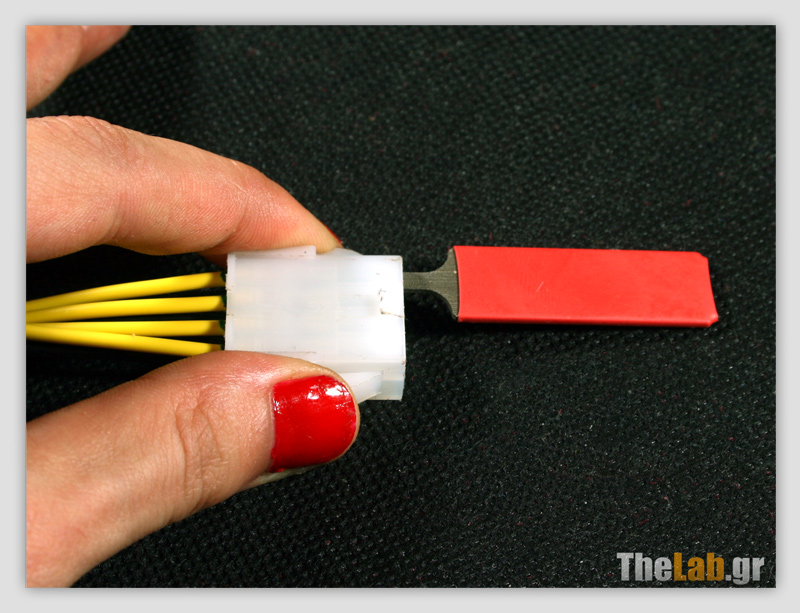

Τρίτο βήμα είναι να πιάσουμε με το ένα μας χέρι το πλαστικό βύσμα του καλωδίου και με το άλλο χέρι να σπρώξουμε το ATX pin remover μέχρι να ακούσουμε έναν απαλό ήχο από την επαφή. Όταν ακούσουμε αυτόν τον ήχο σταματάμε να σπρώχνουμε το εργαλείο

IMG_2380s.jpg?m=1341582948 IMG_2386s.jpg?m=1341582951

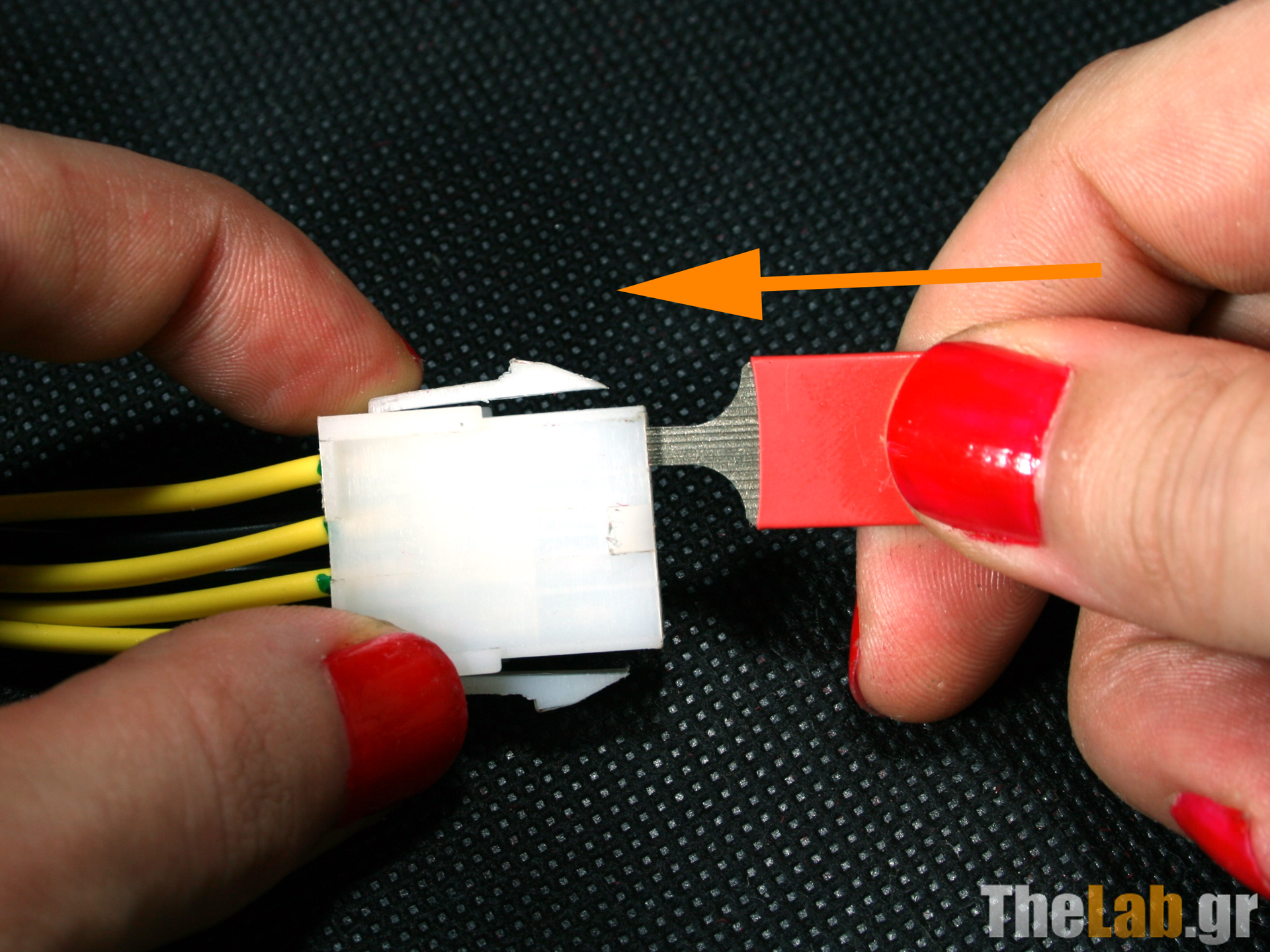

Τελικό βήμα είναι αυτή τη φορά να σπρώξουμε το καλώδιο που θέλουμε να βγάλουμε από το πλαστικό περίβλημα προς την μεριά του εργαλείου (Το εργαλείο όπως μπορείτε να διακρίνετε και από την φωτογραφία, το στηρίζουμε με το εσωτερικό της παλάμη μας). Αυτή η κίνηση θα σας πετάξει το εργαλείο ένα χιλιοστό πάνω κάτω προς τα έξω (προσέξτε το πράσινο σημάδι από τον μαρκαδόρο που είχαμε βάλει, έχει μπει όλο σχεδόν μέσα στην επαφή). Την στιγμή που το δείτε αυτό σπρώχνετε και πάλι το εργαλείο στο εσωτερικό της επαφής. Αν το έχετε κάνει σωστά ακούγεται ένας δεύτερος απαλός ήχος και τότε τραβάτε το καλώδιο για να βγει από την επαφή χωρίς να έχετε βγάλει απο πριν το ATX pin remover απο την άλλη μεριά. Είμαστε έτοιμοι :)

IMG_2392s.jpg?m=1341582954 IMG_2397s.jpg?m=1341583799


IMG_2396s.jpg?m=1341582958

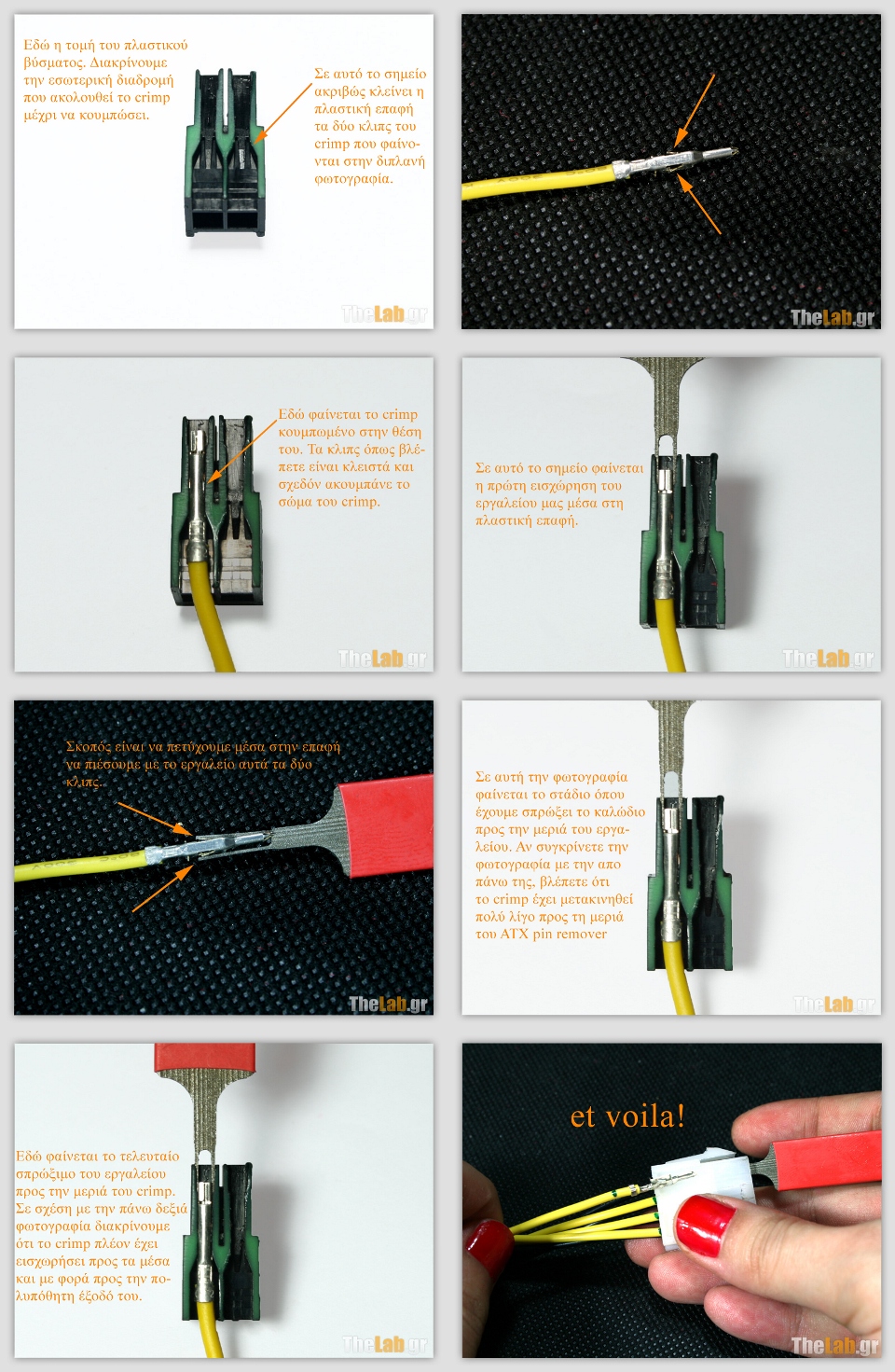

Και επειδή καλό είναι να καταλάβουμε πως πετύχαμε αυτό που κάναμε ας το δούμε με μερικές φωτογραφίες. :)
Τα crimps δεξιά και αριστερά τους έχουν δύο κλιπάκια, τα οποία όταν είναι ανοικτά όπως στην πρώτη φωτογραφία παρακάτω δεν αφήνουν το καλώδιο να βγει μέσα από την πλαστική επαφή. Αυτό που κάνει το ATX pin remover είναι να τα πιέσει/κλείσει και με το δικό μας τράβηγμα να απελευθερωθεί το καλώδιο. (κάντε κλικ στην εικόνα για να την δείτε σε κανονικό μέγεθος)

Untitled-1s.jpg?m=1341682812

Ακολουθούμε ακριβώς την ίδια διαδικασία και για τις θηλυκές επαφές. Αφού αφαιρέσουμε και από εκεί το crimp μέσα απο την πλαστική υποδοχή, έχουμε στα χέρια μας το καλώδιο έτοιμο να το ομορφύνουμε

IMG_2414s.jpg?m=1341596133

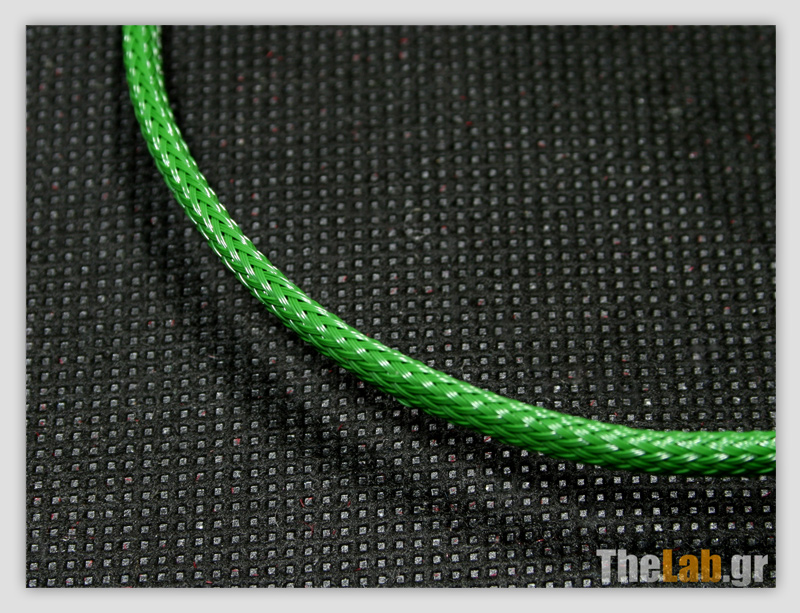

Στη συνέχεια παίρνουμε το sleeve που έχουμε αγοράσει. Προσέχουμε τα σημεία στα οποία θα το κόψουμε. Θα πρέπει να περάσουμε μία φορά τον αναπτήρα μας έτσι ώστε να μην ξεφτίσει το Sleeve. Παρακάτω φωτογραφίες από το sleeve και φωτογραφία συγκριτική από δύο κομμάτια, ένα το οποίο έχει καεί στην άκρη του με τον αναπτήρα και ένα το οποίο το αφήσαμε χωρίς να το περάσουμε απ' την φλόγα

IMG_2417s.jpg?m=1341596137 IMG_2419s.jpg?m=1341596141


IMG_2429s.jpg?m=1341596143

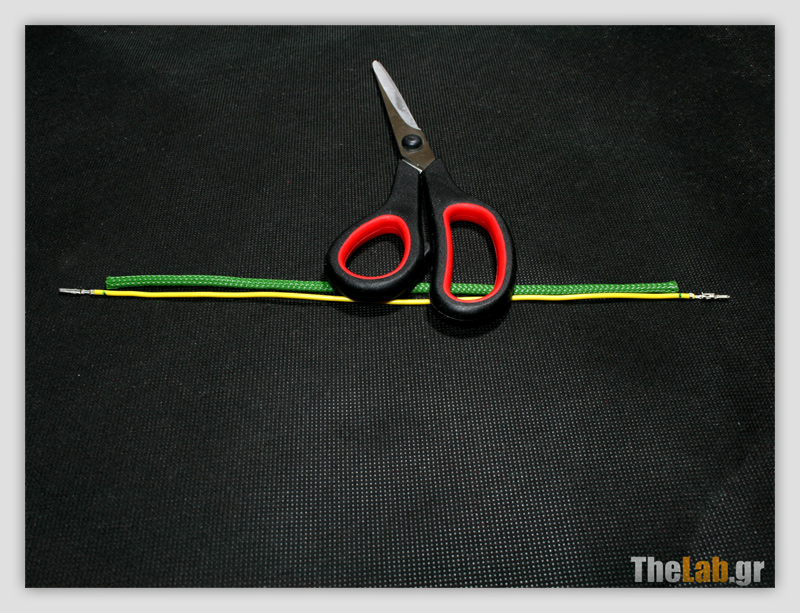

Προχωράμε στη μέτρηση του μήκους και το κόψιμο του sleeve. Βάλτε το καλώδιο πάνω σε ένα τραπέζι, τεντώστε το καλά και παράλληλα με το καλώδιο βάλτε το Sleeve. Κόψτε ένα κομμάτι sleeve όση είναι η απόσταση μεταξύ των 2 πράσινων σημαδιών από τον ανεξίτηλο μαρκαδόρο. Εδώ να προσέξουμε το εξής, αν το καλώδιο δεν είναι τεντωμένο αλλά σε κάποια σημεία κάνει καμπύλες, το Sleeve που θα κόψετε θα είναι πιο κοντό απο όσο θα πρέπει.

IMG_2432s.jpg?m=1341596275

IMG_2433s.jpg?m=1341596150 IMG_2434s.jpg?m=1341596153


Τώρα θα πρέπει να περάσουμε το καλώδιο μέσα στο Sleeve. Αρχικά περνάτε το crimp σπρώχνοντάς το στο εσωτερικό του sleeve και στην συνέχεια κρατώντας με το ένα χέρι το sleeve και με το άλλο sleeve και καλώδιο σπρώχνετε, όπως ακριβώς σπρώχνουμε μία παραμάνα για να περάσουμε ένα λάστιχο μέσα σε ύφασμα (δεν ξέρω αν είναι καλό παράδειγμα σε ανδροκρατούμενο φόρουμ αλλά αυτό μου ήρθε :p)

IMG_2436s.jpg?m=1341596157 IMG_2437s.jpg?m=1341596160

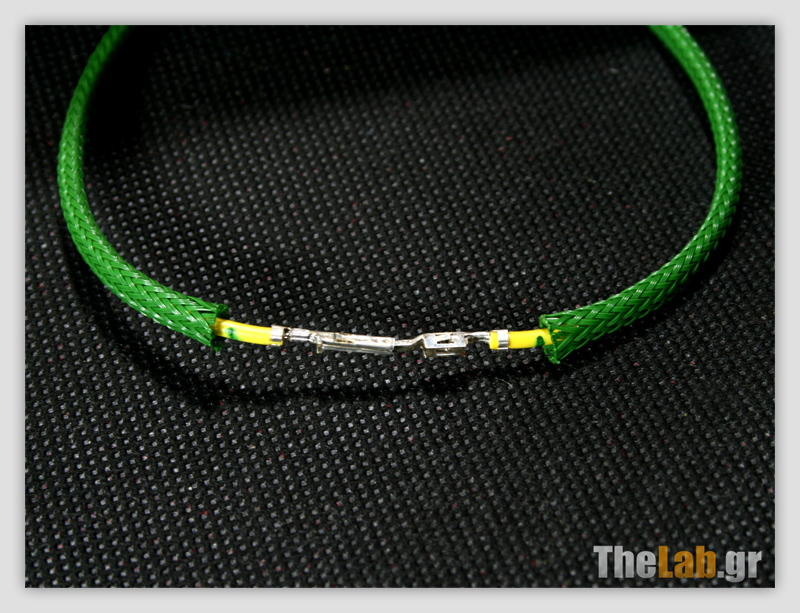

IMG_2440s.jpg?m=1341596163 IMG_2445s.jpg?m=1341596166


Σειρά παίρνει το θερμοσυστελλόμενο μακαρόνι από το οποίο κόβουμε ένα κομμάτι 15 χιλιοστών. Το ίδιο μήκος μακαρονιού θα κοπεί για όλα τα σημεία που θα το χρειαστούμε. Γιατί θα ρωτήσει κάποιος;
Η απάντηση έχει δύο σκέλη. Το ένα είναι η αισθητική και το άλλο η σωστή εγκατάσταση του sleeve. Τα 15χιλιοστά είναι το ιδανικό μήκος μακαρονιού έτσι ώστε να μην προεξέχει πολύ έξω από την επαφή και να "κλέβει" την παράσταση από το sleeve, αλλά και να μπορέσει να συγκρατήσει το Sleeve στο εσωτερικό που δεν θα είναι ορατό σε εμάς. Άλλος ένας λόγος που θέλουμε όλα τα κομμάτια από το μακαρόνι να είναι στο ίδιο ακριβώς μήκος είναι για να μας βοηθήσει να πετύχουμε ομοιόμορφο αποτέλεσμα στο ορατό κομμάτι των μακαρονιών. Με απλά λόγια να μην είναι το ένα πιο έξω και το άλλο πιο μέσα. Το τελευταίο βέβαια για να το πετύχετε δεν αρκεί μόνο να έχουν το ίδιο μήκος όλα τα μακαρόνια.

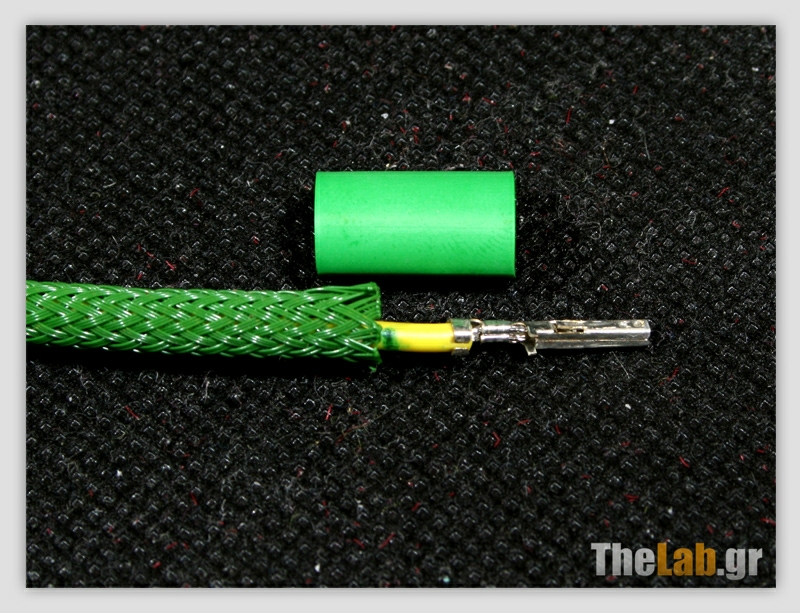

IMG_2454s.jpg?m=1341596169 IMG_2480s.jpg?m=1341689198


Πάμε να δούμε πως περνάμε το μακαρόνι και πως μπορούμε να επιτύχουμε το πολυπόθητο αποτέλεσμα.
Αρχικά παίρνουμε στα χέρια μας ένα κομμάτι 15mm από το μακαρόνι που έχουμε ήδη κόψει και το περνάμε μέχρι να περάσει όλο έως το sleeve.

IMG_2484s.jpg?m=1341689220 IMG_2485s.jpg?m=1341689228

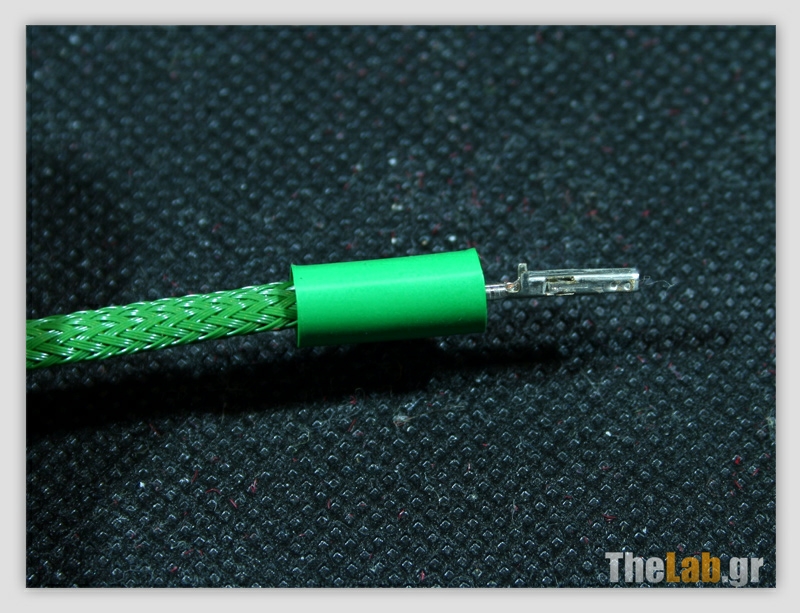

Στη συνέχεια σπρώχνουμε το κομμάτι από το μακαρόνι και το βάζουμε ελάχιστα πριν τα δύο δοντάκια που έχει το crimp. Όπως ακριβώς φαίνεται στην δεύτερη φωτογραφία και αυτός θα είναι ο οδηγός σας για να πετύχετε τα μακαρόνια να είναι ομοιόμορφα στο εξωτερικό. Εδώ προσέξτε μην περάσει το μακαρόνι αυτά τα δύο δοντάκια καθώς θα έχετε 2 προβλήματα. Το ένα θα είναι ότι το εξωτερικό κομμάτι του μακαρονιού δεν θα καταφέρει να "αγκαλιάσει" σωστά το sleeve και το πιο πιθανόν είναι με κάποιο μικρό τράβηγμα να πάρετε το sleeve στο χέρι. Και το δεύτερο και πιο ουσιαστικό δεν θα καταφέρετε να κουμπώσετε το crimp μέσα στην επαφή

IMG_2486s.jpg?m=1341689236 IMG_2494s.jpg?m=1341689248

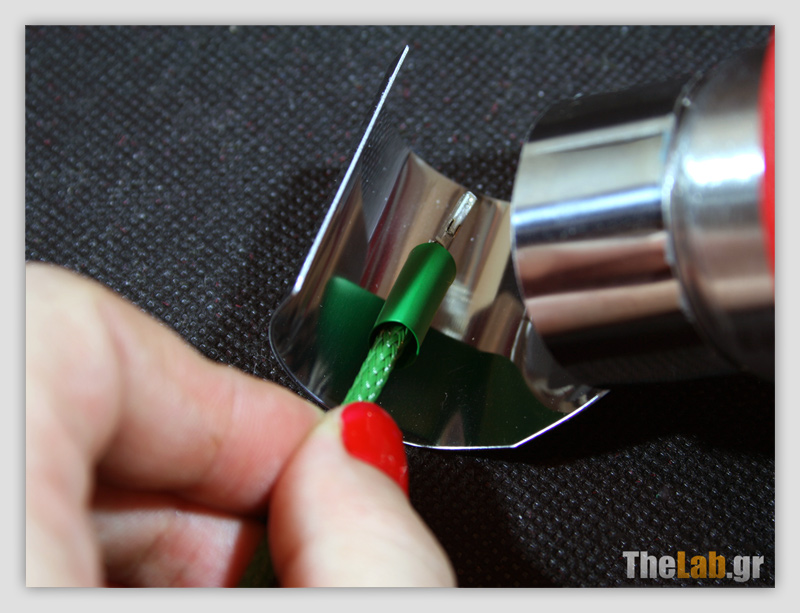

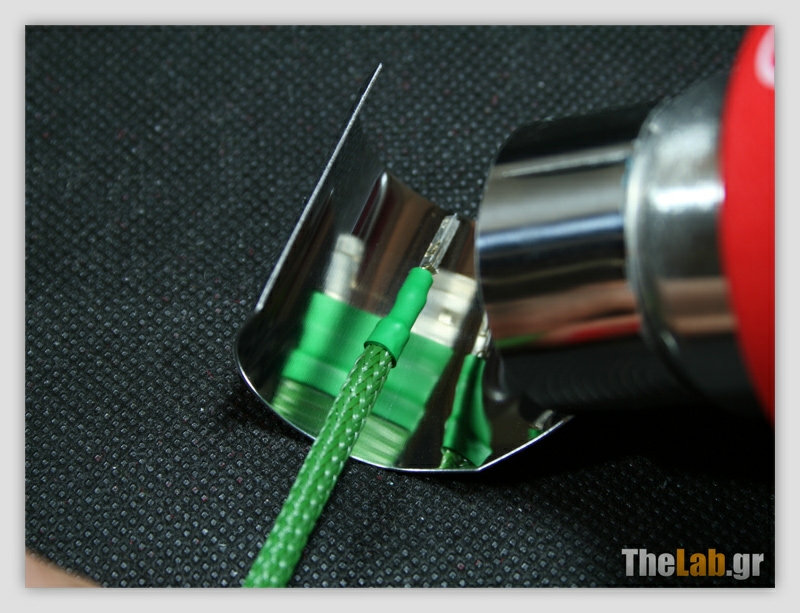

Σειρά παίρνει το πιστόλι θερμού αέρα και η συρρίκνωση του μακαρονιού τριγύρω από το sleeve και το crimp. Εδώ έχετε στο μυαλό σας ότι ο αέρας απο το πιστόλι θερμού αέρα είναι πολύ καυτός. Προσέξτε τα χέρια σας!

IMG_2493s.jpg?m=1341689242 IMG_2500s.jpg?m=1341689254

IMG_2504s.jpg?m=1341689259 IMG_2508s.jpg?m=1341689267


Σχεδόν τελείωσε η διαδικασία. Μένει μόνο να βάλουμε το crimp μέσα στο πλαστικό βύσμα. Το μόνο που έχετε να κάνετε είναι να δείτε μέσα στην πλαστική επαφή το πως πρέπει να βάλετε το crimp και να το σπρώξετε. Καλό θα είναι βέβαια να μην αργήσετε να βάλετε το καλώδιο μέσα. Όσο είναι ζεστό, μπαίνει αρκετά εύκολα.

IMG_2510s.jpg?m=1341689274 IMG_2516s.jpg?m=1341689279


IMG_2518s.jpg?m=1341689285

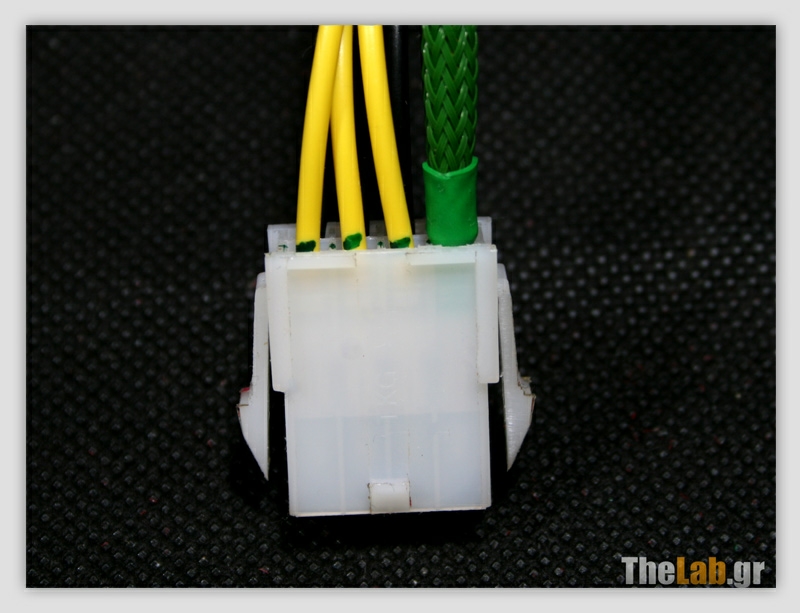

Αν συνεχίσετε τα παραπάνω βήματα και στα υπόλοιπα καλώδια το αποτέλεσμα θα είναι το παρακάτω (γκούχ το τέρμα δεξιά είναι αυτό που σας τράβαγα φωτογραφίες, δεν θέλω κραξίματα :p )

IMG_2523s.jpg?m=1341689290

Προχωράμε στα Data Sata καλώδια τώρα :)

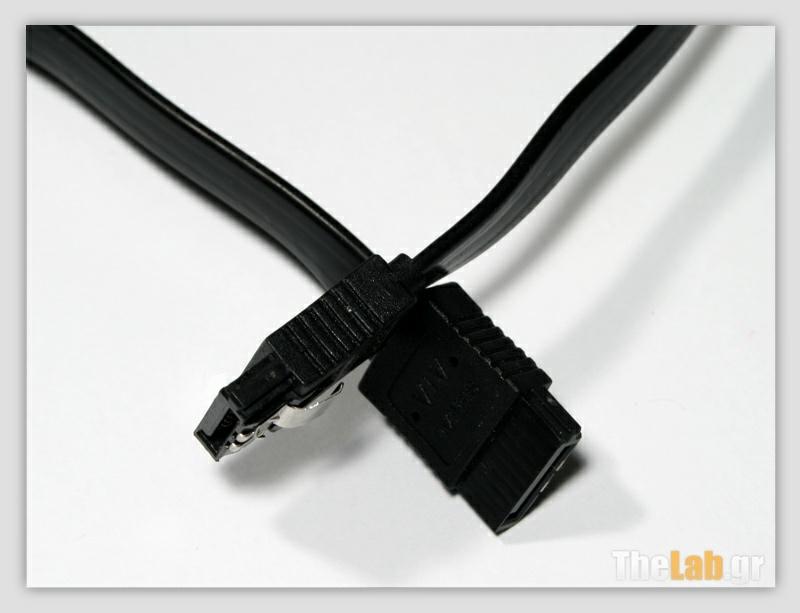

Sleeving Data Sata καλωδίωνΣε κάθε pc όλο και σε κάποιο DVD ή σε κάποιο δίσκο έχουμε ένα καλώδιο Data Sata. Θα είναι κρίμα λοιπόν να έχουμε ρίξει τόση δουλειά στα ATX καλώδια και τα Data Sata να μας χαλάνε το αισθητικό αποτέλεσμα. Υπάρχει λύση και γι' αυτά όπως είναι φυσικό.

IMG_2535s.jpg?m=1341782432

Αρχικά κόβουμε ένα κομμάτι Sleeve όσο το μήκος του καλωδίου από το εσωτερικό της μιας πλαστικής επαφής έως την άλλη, όπως ακριβώς φαίνεται στις παρακάτω φωτογραφίες.

IMG_2547s.jpg?m=1341782439 IMG_2549s.jpg?m=1341782443



Και εδώ όπως και στα ATX δεν ξεχνάμε να περάσουμε το sleeve από τον αναπτήρα μας για να μην ξεφτίσει. Στην συνέχεια σπρώχνουμε την άκρη με τα δάχτυλά μας έτσι ώστε να ανοίξει ακόμα περισσότερο το Sleeve και να καταφέρουμε να περάσουμε στο εσωτερικό το καλώδιο.

IMG_2556s.jpg?m=1341782446

Το ανοίγουμε, περνάμε το καλώδιο και στην συνέχεια σπρώχνουμε το καλώδιο μέσα όπως ακριβώς κάναμε και στα ATX καλώδια (ναι ναι διαδικασία παραμάνας :p)

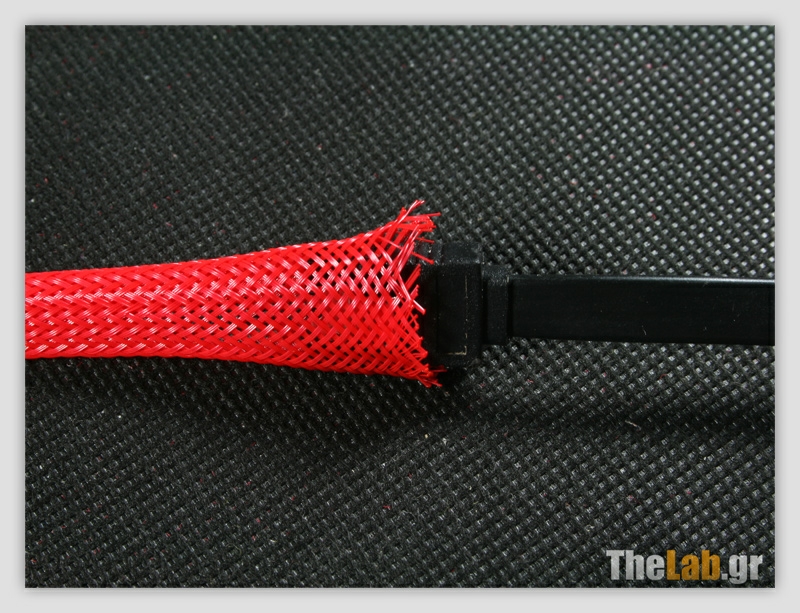

IMG_2558s.jpg?m=1341782450 IMG_2561s.jpg?m=1341782456


IMG_2563s.jpg?m=1341782462

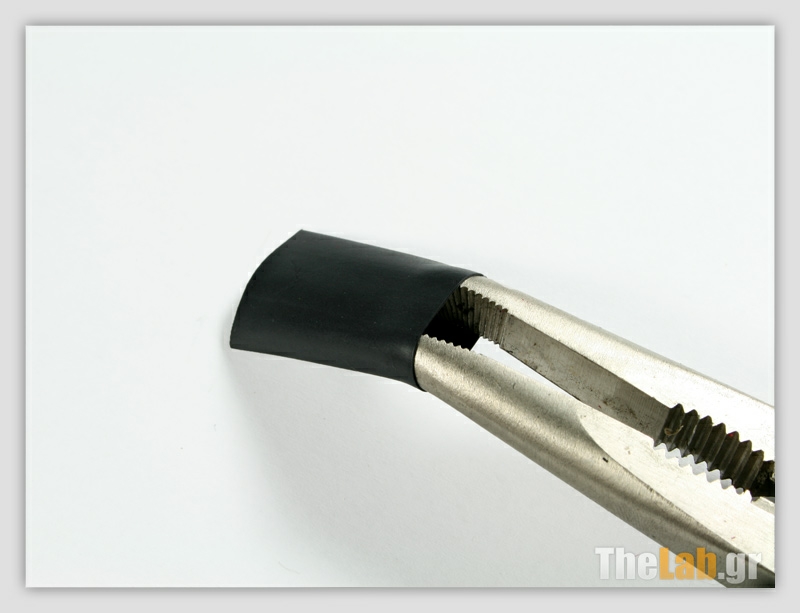

Πλέον έχουμε περάσει το καλώδιο μέσα στο Sleeve και έφτασε η ώρα για το θερμοσυστελλόμενο μακαρόνι. Κόβουμε ένα κομμάτι 2,5 εκατοστών. Αν προσπαθήσετε να το περάσετε από το πλαστικό βύσμα του Data Sata καλωδίου δεν θα τα καταφέρετε. Αυτό που πρέπει να κάνετε είναι να βάλετε το μακαρόνι στο μυτοτσίμπιδό σας και να ανοίξετε το μυτοτσίπιδο ασκώντας δύναμη.

IMG_2584s.jpg?m=1341782474 IMG_2574s.jpg?m=1341782464

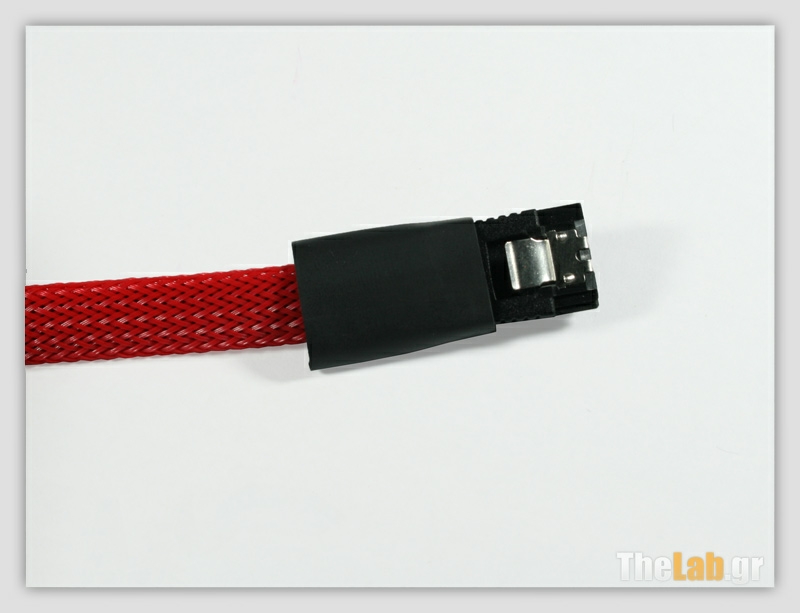

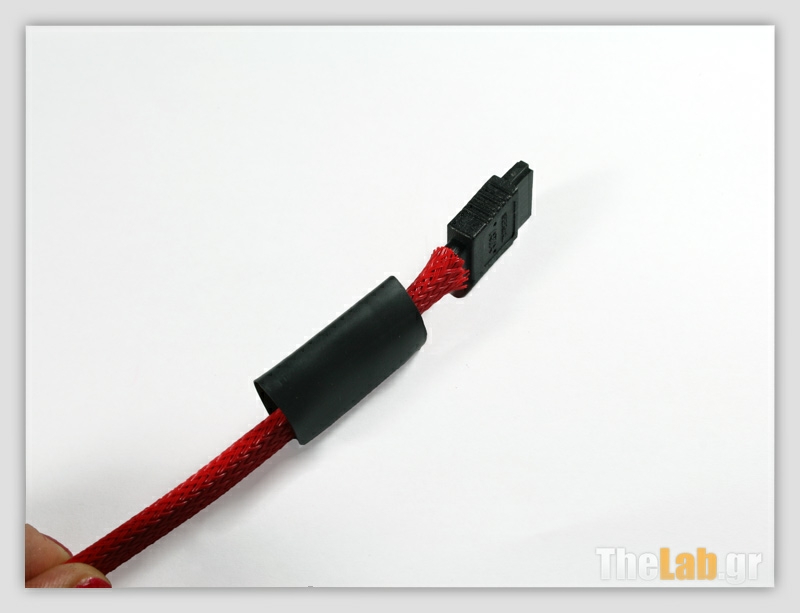

Με τον παραπάνω τρόπο θα καταφέρετε να "ξεχειλώσετε" το μακαρόνι και να περάσει με άνεση από την πλαστική επαφή του καλωδίου. Το περνάτε μέχρι να φτάσει στο sleeve και μετά το σπρώχνετε προς το πλαστικό βύσμα ΧΩΡΙΣ όμως να ακουμπάει το μεταλλικό του έλασμα. Το πηγαίνετε μέχρι το σημείο που φαίνεται στην τελευταία φωτογραφία παρακάτω.

IMG_2578s.jpg?m=1341782467 IMG_2580s.jpg?m=1341782470


IMG_2589s.jpg?m=1341782476

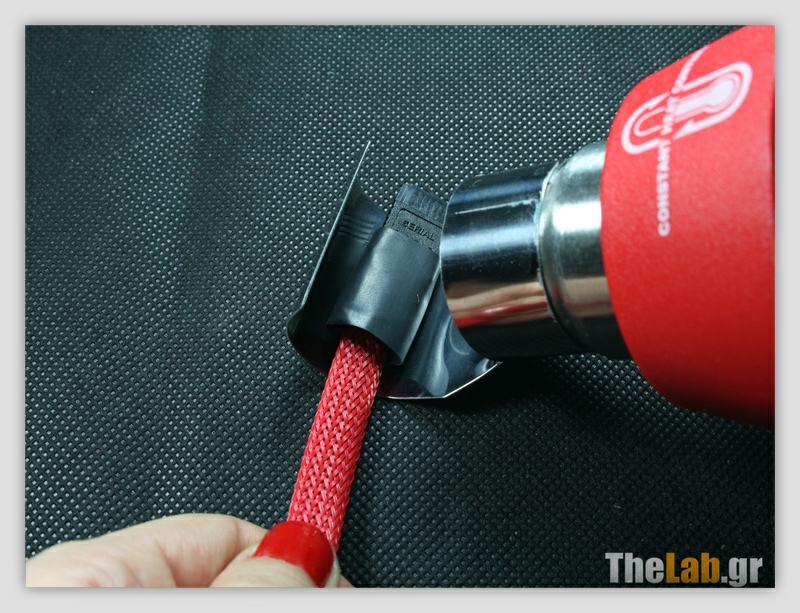

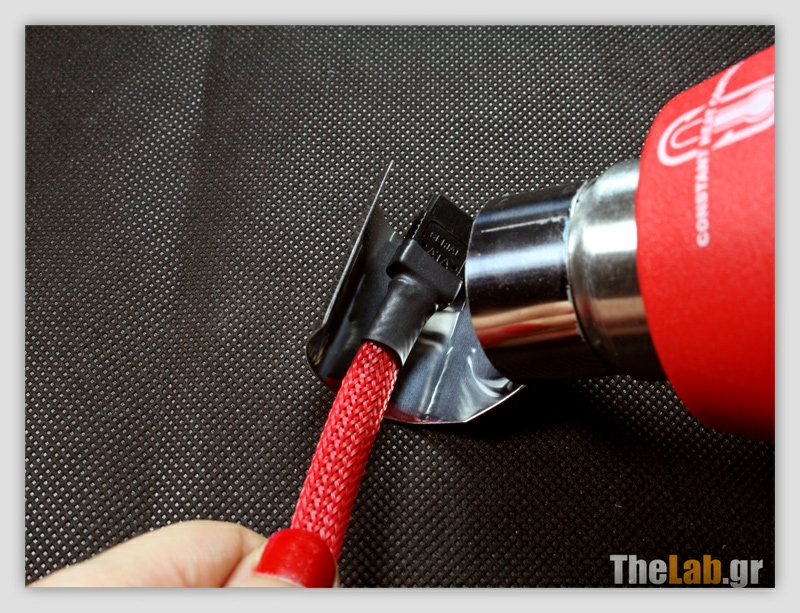

Το καταφέραμε και αυτό και τώρα η σειρά του θερμοπίστολου.

IMG_2612s.jpg?m=1341782482 IMG_2614s.jpg?m=1341782487


IMG_2615s.jpg?m=1341782492

Έτοιμο και αυτό και προχωράμε και στα επόμενα αν έχουμε στον υπολογιστή μας

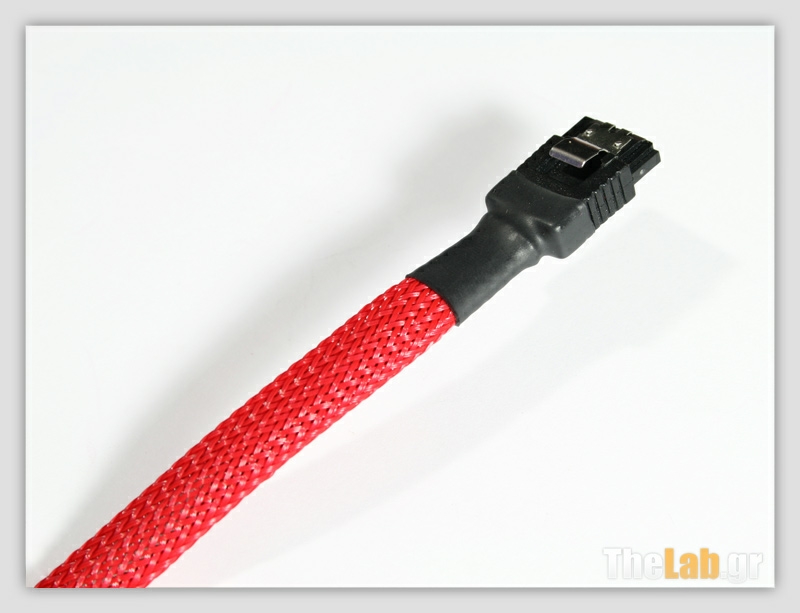

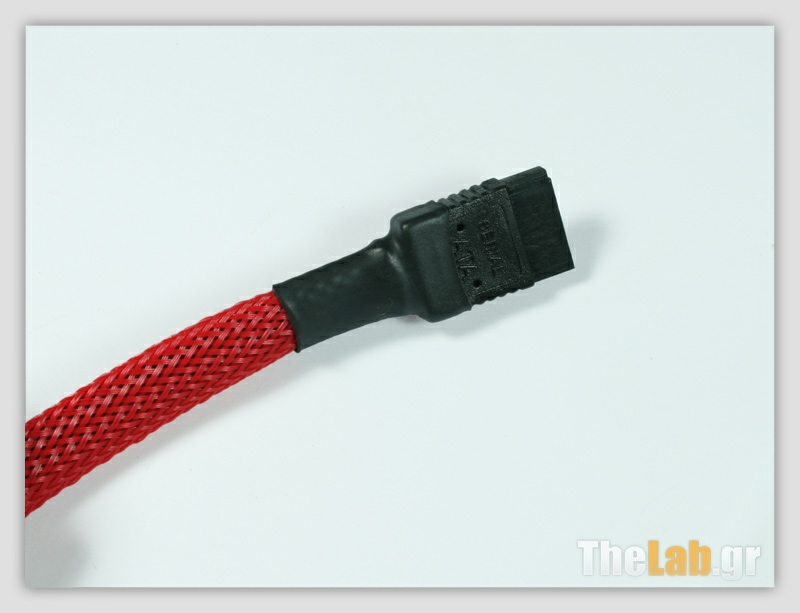

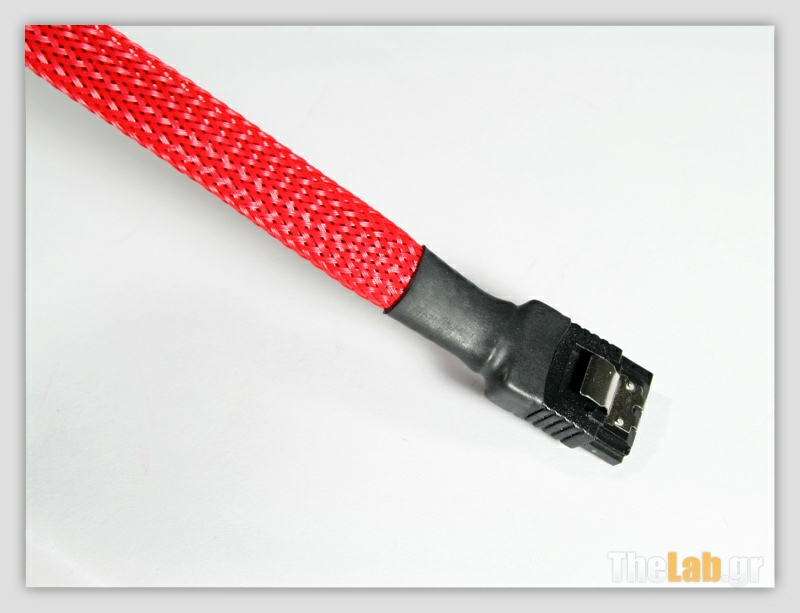

IMG_2621s.jpg?m=1341782495 IMG_2640s.jpg?m=1341782497


IMG_2643s.jpg?m=1341782500

Sleeving Power Sata καλωδίωνΤελειώσαμε και με τα data sata καλώδια και εκεί που ήμασταν έτοιμοι για να ξεκουραστούμε, διαπιστώνουμε ότι υπάρχουν και άλλα καλώδια στο τροφοδοτικό μας. Τρώμε φρίκη αλλά δεν χάνουμε το κουράγιο μας. Παίρνουμε στα χέρια μας το καλώδιο power sata αυτη τη φορά και προχωράμε...
Τα Power sata καλώδια έχουν δύο διαφορετικά βύσματα. Τα τερματικά sata (πρώτη φωτογραφία) και τα ενδιάμεσα sata (δεύτερη και τρίτη φωτογραφία).

IMG_2655s.jpg?m=1341859801

IMG_2597s.jpg?m=1341859795 IMG_2596s.jpg?m=1341859788

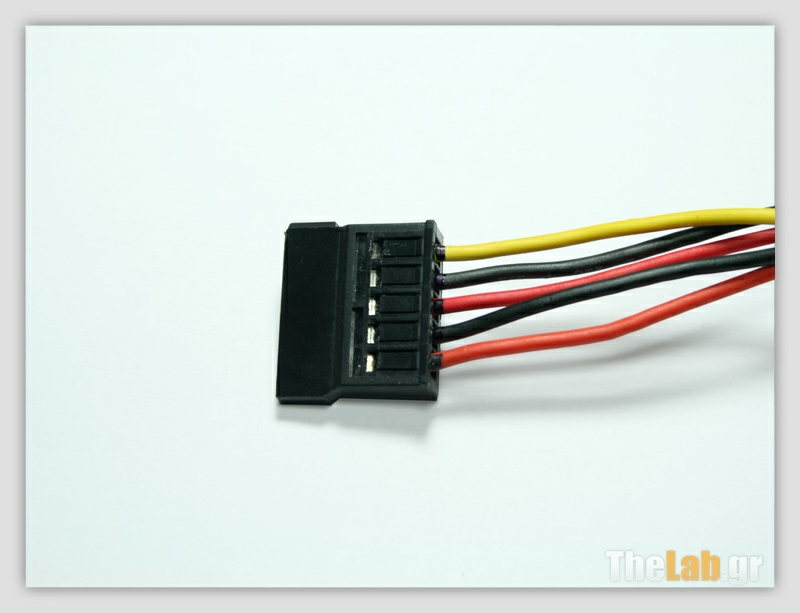

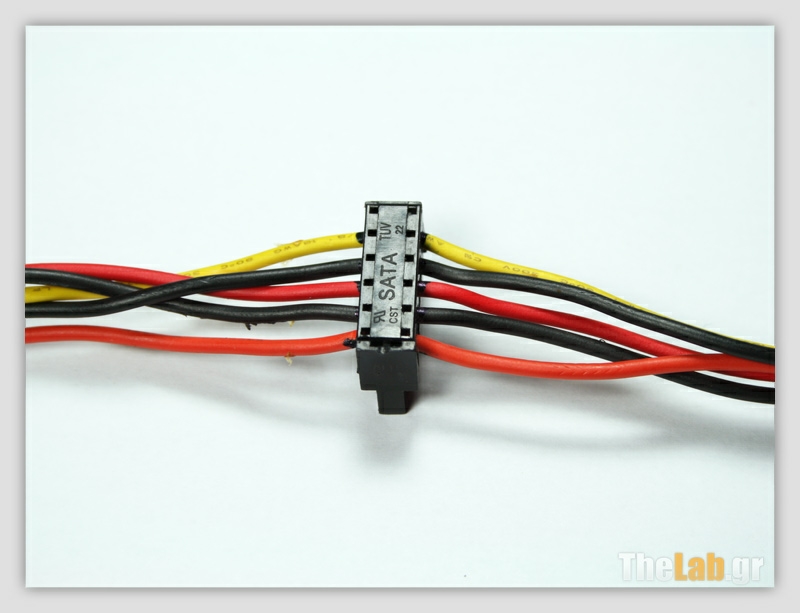

Και σε αυτή τη περίπτωση πρώτο μας μέλημα πριν κάνουμε οτιδήποτε είναι να κάνουμε τα σημάδια που θα μας βοηθήσουν για την σωστή εγκατάσταση του sleeve με τον ανεξίτηλο μαρκαδόρο μας.

IMG_2710s.jpg?m=1341860242 IMG_2713s.jpg?m=1341860244

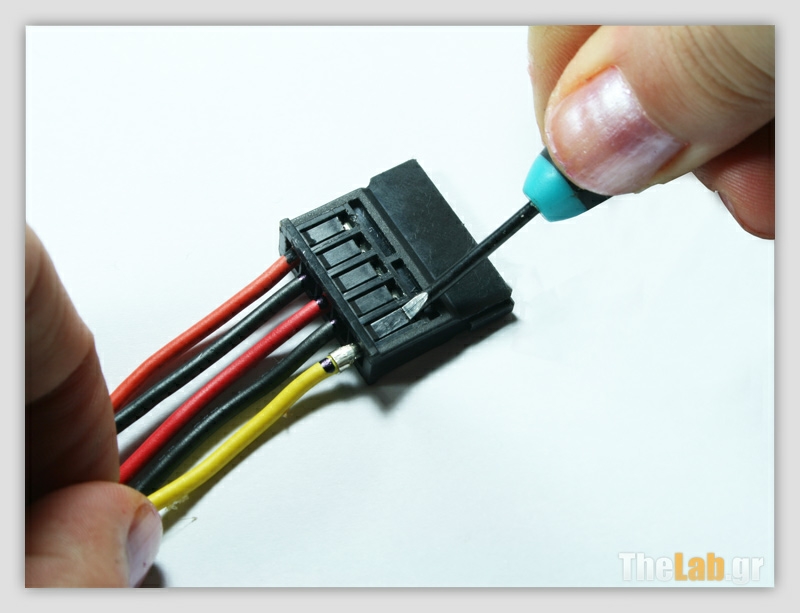

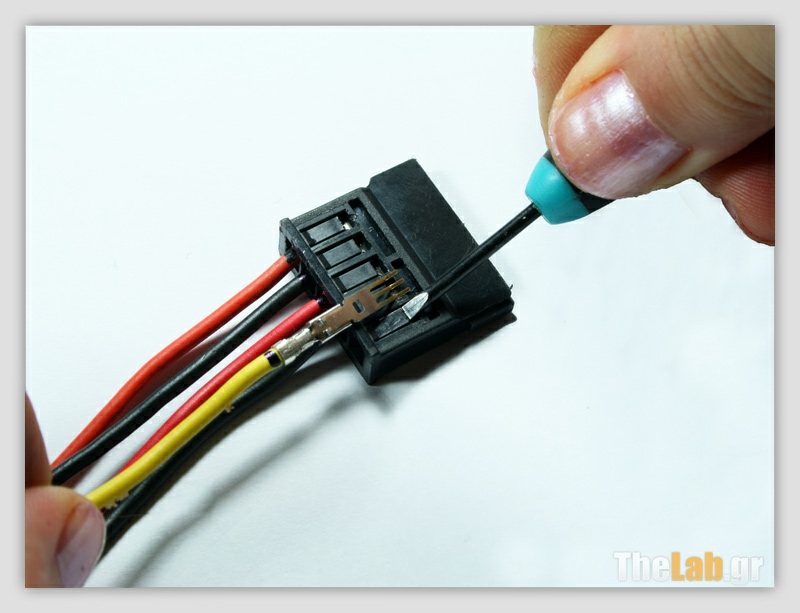

Στη συνέχεια ξεκινάμε από την επαφή τερματισμού. Με το λεπτό κατσαβίδι μας, σηκώνουμε ελαφρά το πλαστικό κλιπ που φαίνεται στις παρακάτω φωτογραφίες. Μόλις το σηκώσουμε λίγο, τραβάμε το καλώδιο και το παίρνουμε στο χέρι μας.

IMG_2741s.jpg?m=1341860683 IMG_2742s.jpg?m=1341860686

IMG_2744s.jpg?m=1341860689 IMG_2746s.jpg?m=1341860693


Συνεχίζοντας θα πρέπει να βγάλουμε το ίδιο καλώδιο και από τα ενδιάμεσα power sata. Εδώ η διαδικασία είναι λίγο πιο περίπλοκη και καραδοκεί το ενδεχόμενο μικροτραυματισμού αν δεν προσέξουμε. Αρχικά βάζουμε το κατσαβίδι μας στην εγκοπή που έχει το πλαστικό βύσμα του power sata στο πίσω μέρος. Σπρώχνουμε το κατσαβίδι και με την βοήθειά του -καθώς το χρησιμοποιούμε σαν μοχλό- αφαιρούμε το πλαστικό κάλυμμα.

IMG_2715s.jpg?m=1341860837 IMG_2721s.jpg?m=1341860842

IMG_2726s.jpg?m=1341860846 IMG_2731s.jpg?m=1341860852

IMG_2687s.jpg?m=1341861561 IMG_2692s.jpg?m=1341861563

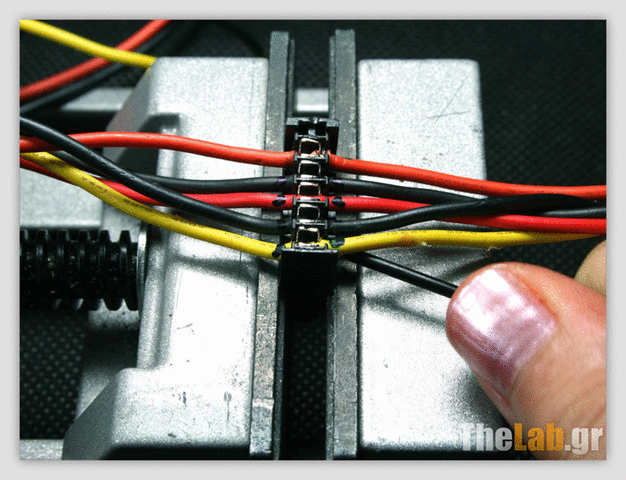

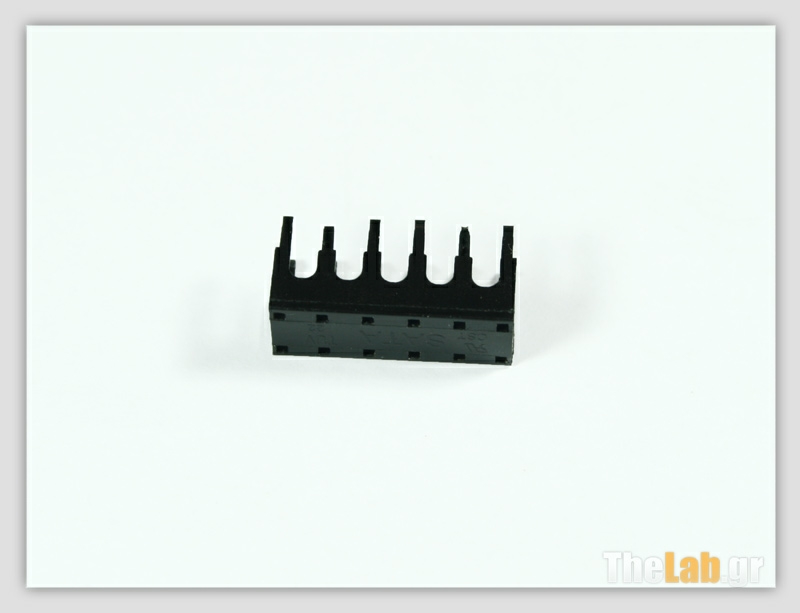

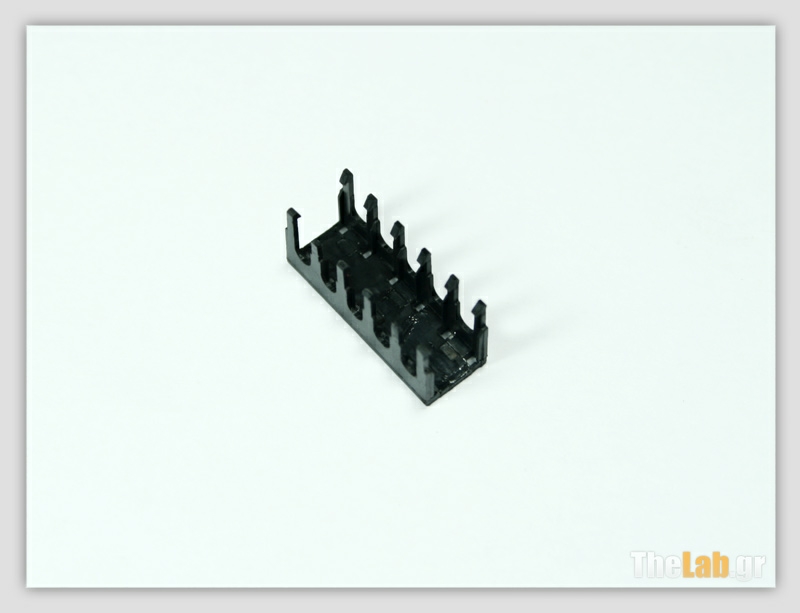

Το πλαστικό κάλυμμα αφαιρέθηκε, το βάζουμε σε μία άκρη μην το ψάχνουμε μετά και προχωράμε στην αφαίρεση του καλωδίου απο το εσωτερικό της επαφής. Εδώ χρειαζόμαστε και πάλι το λεπτό μας κατσαβίδι ή αν θέλετε τον μικρό μας μοχλό. Τοποθετούμε το κατσαβίδι κάτω απο το καλώδιο και σπρώχνουμε προς τα πάνω. Με λίγη προσπάθεια και καλή θέληση το καλώδιο βγαίνει απο το εσωτερικό της επαφής. :)

1700541.gif?m=1342031674

Πλέον έχουμε το καλώδιο στα χέρια μας και ήρθε η ώρα του καλλωπισμού του. Κόβουμε ένα κομμάτι sleeve ίσο με την απόσταση των σημαδιών που βάλαμε με τον ανεξίτηλο μαρκαδόρο, καίμε την άκρη μην ξεφτίσει και περνάμε το καλώδιο μέσα στο sleeve. Εδώ ενώ η διαδικασία φαίνεται σχεδόν η ίδια με το πέρασμα ενός ATX καλωδίου δεν είναι καθώς κρύβει ένα μικρό εμπόδιο. Όσοι από εσάς είστε αρχάριοι στο sleeving θα το συναντήσετε μπροστά σας. Όπως βλέπετε το sata crimp είναι σαν μία τρίαινα. Αυτά τα τρία δοντάκια θα σας κάνουν την ζωή δύσκολη αρχικά, μέχρι να αποκτήσετε μία εμπειρία. Ο λόγος; Θα μπλέκονται στην πλέξη του sleeve και θα προσπαθείτε να τα ξεμπερδέψετε ενώ τις περισσότερες φορές θα τα στραβώσετε.

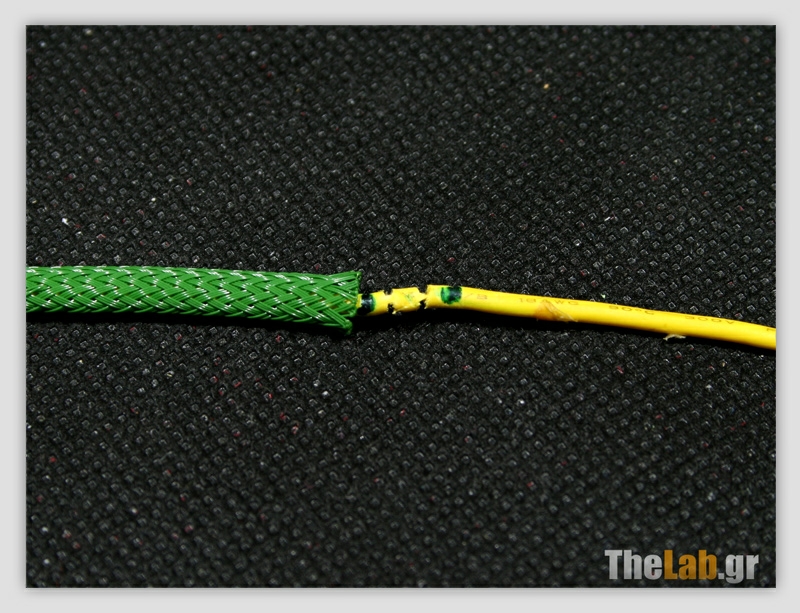

Tip λοιπόν: βάλτε ένα κομμάτι χαρτοταινία/σελοτέιπ στην επαφή, περάστε το καλώδιο μέσα στο sleeve και όταν περάσει η μικρή σας τρίαινα και ξεπροβάλει από την άλλη άκρη του sleeve, αφαιρέστε την χαρτοταινία ή το σελοτέιπ.

IMG_2782s.jpg?m=1342011717 IMG_2785s.jpg?m=1342011721

IMG_2787s.jpg?m=1342011725 IMG_2789s.jpg?m=1342011802


Πλέον το καλώδιο είναι ντυμένο και το μόνο που μένει είναι να περάσουμε το θερμοσυστελλόμενο μακαρόνι. Ενώ στα ATX καλώδια σας είπα να κόψετε 1,5 εκατοστό θερμοσυστελλόμενο, εδώ για τα ενδιάμεσα sata θα χρειαστείτε 1 εκατοστό.
Το περνάτε και το τοποθετείτε λίγο πριν το κόψιμο που έχει γίνει στο καλώδιο απο τα "ξυράφια" της επαφής, όπως ακριβώς φαίνεται στις παρακάτω φωτογραφίες. Αν το τοποθετήσετε πάνω στις εγκοπές, η ζωή σας θα δυσκολέψει καθώς δεν θα μπορείτε εύκολα να το ξαναβάλετε στη θέση του.

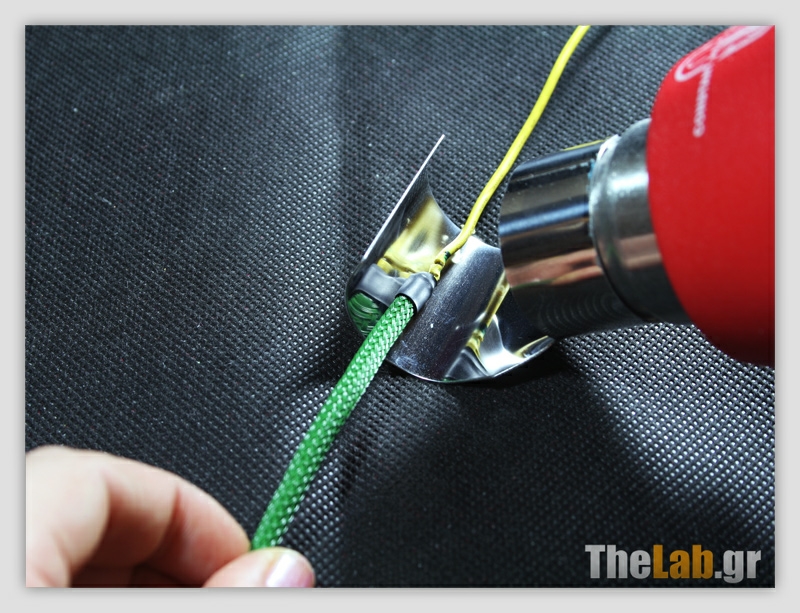

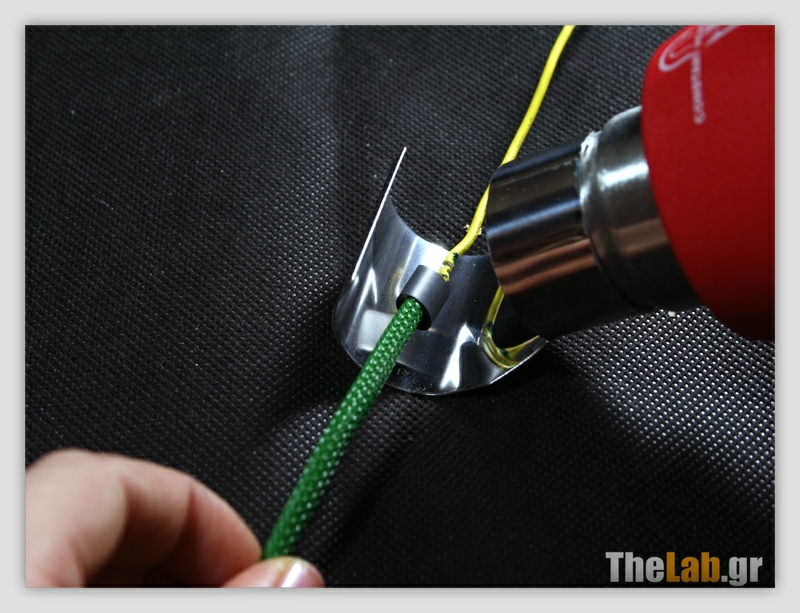

Αμέσως μετά αναλαμβάνει το πιστόλι θερμού αέρα και εμείς καμαρώνουμε το αποτέλεσμα.

IMG_2670s.jpg?m=1342015318

IMG_2794s.jpg?m=1342012526 IMG_2798s.jpg?m=1342012530

IMG_2803s.jpg?m=1342012536 IMG_2813s.jpg?m=1342012544

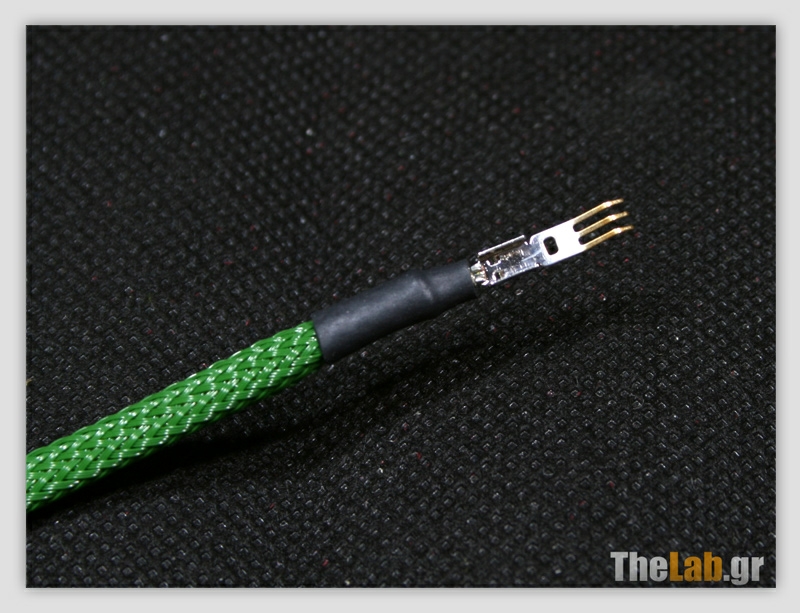

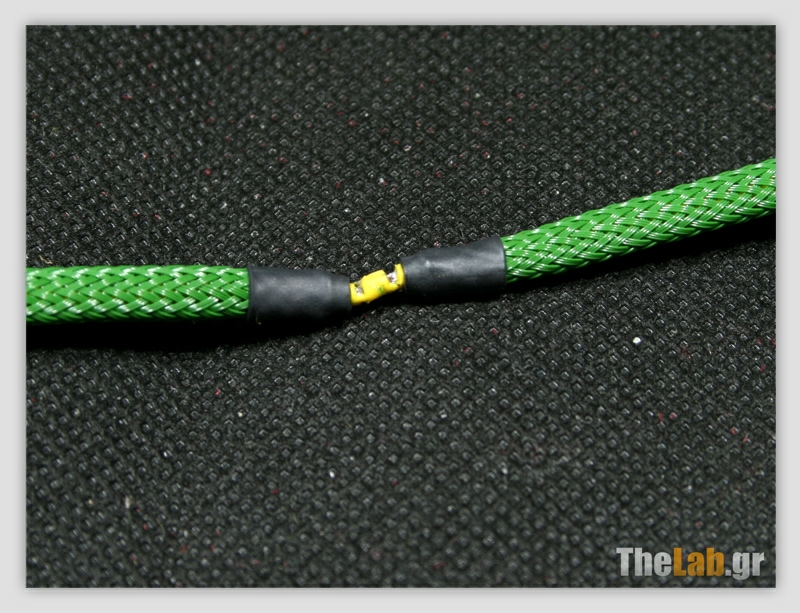

Αμέσως μετά παίρνουμε άλλο ένα κομμάτι Sleeve για να ντύσουμε και το υπόλοιπο κομμάτι μέχρι το τερματικό sata. Περνάμε και πάλι το καλώδιο μέσα απο το sleeve. Κόβουμε ένα κομμάτι θερμοσυστελλόμενου μήκους 1cm και με το πιστόλι θερμού αέρα "φτιάχνουμε" και την άλλη μεριά του ενδιάμεσου power sata. Στην άλλη άκρη βρίσκεται το τερματικό power sata. Εδώ θα χρειαστούμε ένα κομμάτι θερμοσυστελλόμενου μακαρονιού μήκους 1,5cm και το τοποθετούμε πριν τα δοντάκια του crimp για τους ίδιους λόγους που αναφέραμε και στα ATX crimps. Το περιποιούμαστε με το πιστόλι θερμού αέρα και πάλι και έχουμε το αποτέλεσμα :)

IMG_2816s.jpg?m=1342012549 IMG_2818s.jpg?m=1342012554

IMG_2820s.jpg?m=1342012559 IMG_2823s.jpg?m=1342012568


IMG_2828s.jpg?m=1342012572

Πριν συνεχίσω την διαδικασία επανεγκατάστασης του καλωδίου στις επαφές θα σας παρακαλέσω να διαβάσετε τα παρακάτω. Αν παρατηρήσατε για πρώτη φορά χρησιμοποίησα την μικρή μέγγενη. Δεν το έκανα για την ευκολία στις φωτογραφίες, ούτε για να δείξω ότι έχω μία μέγγενη πεντακάθαρη (το πως την καθάρισα ένας Θεός το ξέρει :p).
Τα σημεία εγκατάστασης των καλωδίων στα ενδιάμεσα sata είναι πραγματικά ξυράφια. Αρκεί να ρίξετε μια ματιά στο πως ήταν το καλώδιο όταν βγήκε απο εκεί μέσα. Προσέξτε να στερεώσετε καλά την πλαστική ενδιάμεση επαφή κάπου όταν σπρώξετε το καλώδιο για να ξαναμπεί στην θέση του. Αν δεν χρησιμοποιήσετε μία μικρή μέγγενη ή κάτι που να το κρατάει σταθερό, ακόμα και αν δεν τραυματιστείτε από τα ξυράφια, υπάρχει σοβαρή πιθανότητα τραυματισμού από το μικρό κατσαβίδι που θα κρατάτε και θα σπρώχνετε με το χέρι σας. Προσωπικά σπάνια χρησιμοποιώ την μέγγενη αλλά έχω γράψει μερικά χιλιόμετρα στο sleeving. Είναι λάθος μου και το ξέρω αλλά κάποια στιγμή θα την ξαναπατήσω όπως την πρώτη φορά και θα ξαναμάθω.

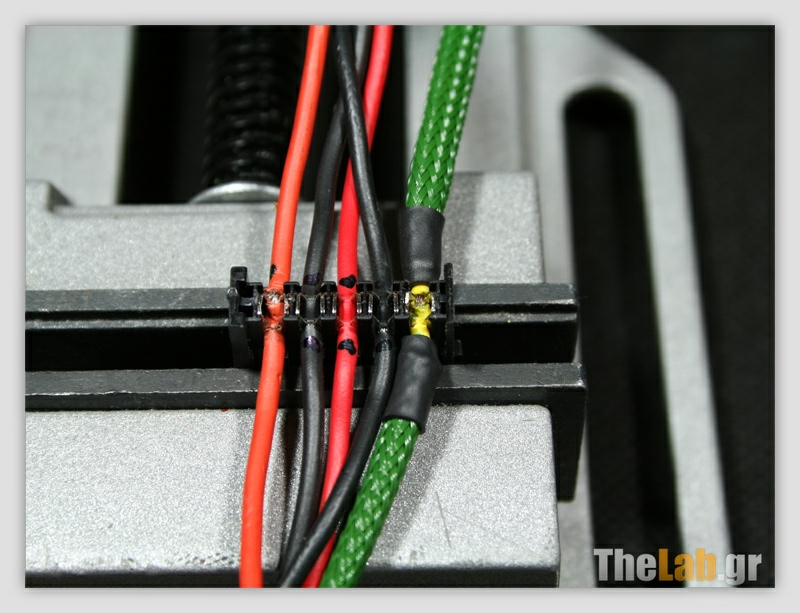

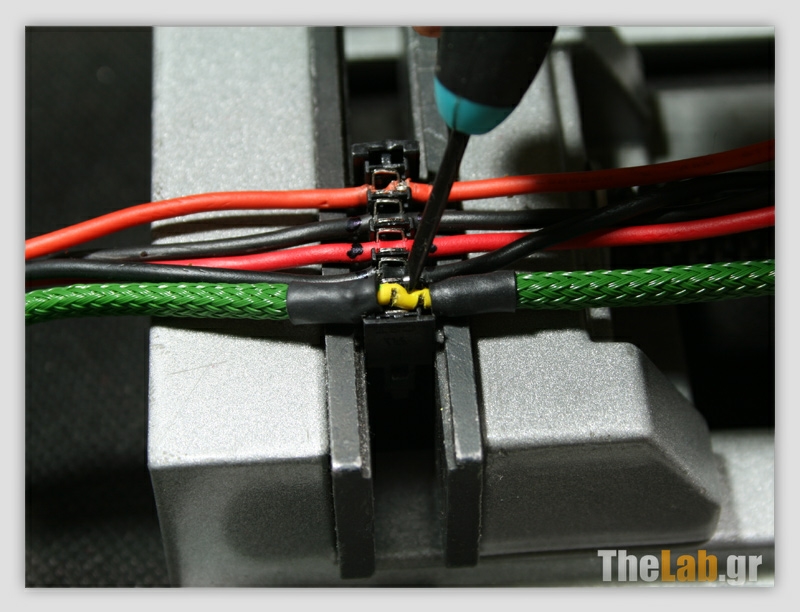

Η διαδικασία λοιπόν δεν είναι τίποτα πέρα από το σπρώξιμο του καλωδίου με το κατσαβίδι μέσα στα "ξυράφια" της επαφής.

IMG_2831s.jpg?m=1342012576 IMG_2834s.jpg?m=1342012580


IMG_2837s.jpg?m=1342012583

Κουμπώνουμε το καπάκι της ενδιάμεσης επαφής που είχαμε αφαιρέσει πριν, σπρώχνουμε τo τερματικό crimp μέσα στην επαφή και καμαρώνουμε το αποτέλεσμα. (εσείς βέβαια συνεχίζετε και στα υπόλοιπα τέσσερα καλώδια)

IMG_2850s.jpg?m=1342012591 IMG_2839s.jpg?m=1342012587


Από ότι έχετε καταλάβει μέχρι στιγμής ασχολούμαι με ένα καλώδιο τη φορά. Καλό είναι να ακολουθήσετε την ίδια μέθοδο, έτσι ώστε να μην μπερδέψετε τα μπούτια σας. Αν πάλι θέλετε να βγάλετε όλα τα καλώδια μαζί γίνεται, αλλά καλό θα είναι να χρησιμοποιήσετε μικρά αυτοκόλλητα -σε κάθε καλώδιο- με νούμερα, έτσι ώστε να μην χαθεί ο μπούσουλας. Στο σημείο που ίσως μπερδευτείτε παρόλο που θα ακολουθήσετε την μέθοδο ένα ένα καλώδιο την φορά είναι το 24pin καλώδιο.
Και γιατί θα ρωτήσει κάποιος αφού "βγάζω ένα καλώδιο και στην υποδοχή που είναι κενή, το τοποθετώ ξανα;"
Η απάντηση είναι ότι στο 24pin καλώδιο υπάρχει ήδη μία κενή θέση. Με άλλα λόγια έχουμε 23 καλώδια και όχι 24. Το καλύτερο που έχετε να κάνετε είναι:

α) αν έχετε κοπέλα κλέψτε της ένα βερνίκι νυχιών και απλά σημαδέψτε την συγκεκριμένη θέση η οποία δεν φιλοξενεί καλώδιο.
β) Αν δεν έχετε κοπέλα (τυχεροί είστε, γλιτώσατε τη μουρμούρα) βάλτε ένα μικρό κομμάτι χαρτοταινία στη συγκεκριμένη υποδοχή για να ξεχωρίζει

Κάτι ακόμα μιας και κάνουμε τόσο κόπο για να τα κάνουμε όμορφα. Είμαστε στην φάση που ντύνουμε τα καλώδια Power sata. Είναι μια καλή ευκαιρία να φτιάξουμε και τις αποστάσεις μεταξύ τους, καθώς πέρα από την ομορφιά μπορούμε να κερδίσουμε και σε λειτουργικότητα. Τι εννοώ; Πολλές φορές οι εργοστασιακές αποστάσεις των βυσμάτων Power Sata, δεν μας εξυπηρετούν καθώς είναι είτε λίγο πιο μακρυά από όσο πρέπει, είτε πιο κοντά. Αυτό που έχουμε να κάνουμε είναι -αφού αφαιρέσουμε τα καλώδια από την επαφή και έχουμε βάλει τα αυτοκόλλητα "σκονάκια" μας- να περάσουμε θερμοσυστελόμενο μακαρόνι, στο σημείο που έχει "τραυματιστεί" το καλώδιο από τα ξυράφια του Power Sata και να μετατοπίσουμε το πλαστικό βύσμα στην επιθυμητή για εμάς θέση.
Σημαντικό ΜΗΝ ΞΕΧΑΣΕΤΕ θερμοσυστελόμενο μακαρόνι στα τραυματισμένα καλώδια και τα μάτια σας ορθάανοικτά μην μπερδέψετε καλώδια.

Sleeving molex καλωδίωνΝομίζατε ότι τελειώσαμε; Χμμμμμ nop έχουμε δουλειά ακόμα και για λίγο πριν το τέλος άφησα τα πιο σπαστικά καλώδια, τα molex. Είναι αυτά που εγώ προσωπικά έχω πάψει να sleevάρω πλέον. Είτε θα χάσω την εγγύηση ενός non modular psu καθώς θα το ανοίξω και θα τα αφαιρέσω από την πλακέτα του τροφοδοτικού, είτε αν έχω modular δεν θα τα βάλω καθόλου. Και τι κάνεις θα με ρωτήσει κάποιος αν θέλεις μία molex υποδοχή για μία λάμπα για παράδειγμα ή μία αντλία; Αυτό που κάνω είναι να χρησιμοποιώ αντάπτορες power sata to molex όπως ο παρακάτω.

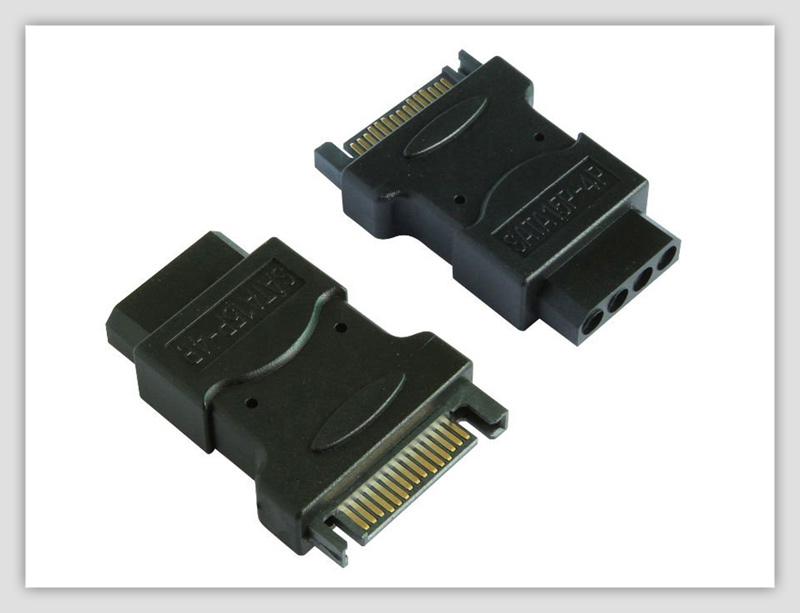

15_pin_SATA_male_to_molex_4s.jpg?m=13420

Επειδή όμως το τι κάνω εγώ δεν είναι ο κανόνας, ούτε μας νοιάζει σε αυτόν τον οδηγό καθώς εδώ ήρθαμε για να μάθουμε πως γίνεται η διαδικασία καιρός για μία ακόμα περιγραφή.

Στο τροφοδοτικό μας θα εντοπίσουμε δύο διαφορετικούς τύπους molex. Όπως ακριβώς και στα power sata. Ο ένας είναι το τερματικό Molex, το οποίο είναι και εύκολο στην διαδικασία sleevαρίσματος και ο άλλος τα ενδιάμεσα όπου εκεί θα μας πιάσει ένας μικρός πονοκέφαλος. Γιατί όμως;
Ο λόγος είναι ότι σε ένα crimp πάνε δύο καλώδια. Οπότε έχουμε ήδη μία αυξημένη διάμετρο καλωδίωσης κοντά στο crimp. Θα την αυξήσουμε και άλλο με την προσθήκη δύο κομματιών sleeve και ενός θερμοσυστελλόμενου οπότε παίζουμε με την πιθανότητα στα πρώτα μας βήματα, να μην καταφέρουμε να κουμπώσουμε το crimp μέσα στην υποδοχή του molex.

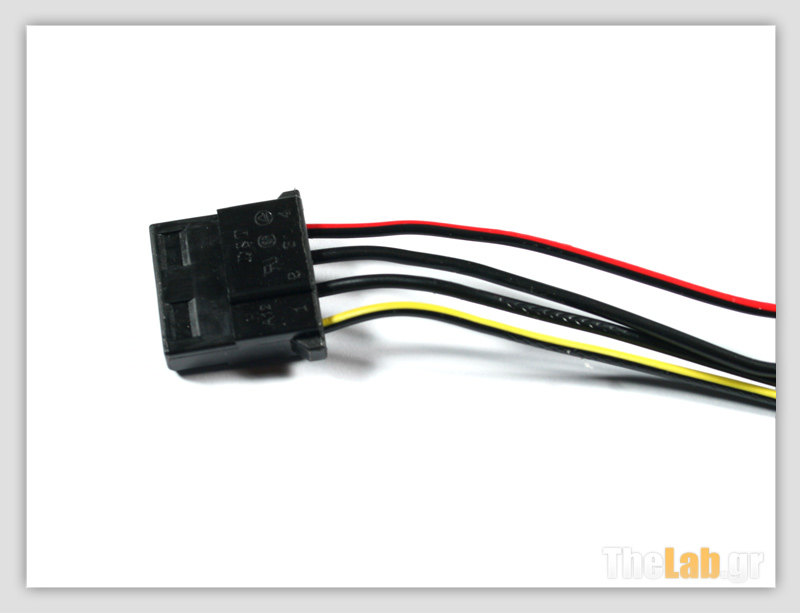

IMG_2880s.jpg?m=1342106219 IMG_2884s.jpg?m=1342106179


Μαντέψτε ποιο είναι το πρώτο μας βήμα πριν βγάλουμε το καλώδιο μέσα από την υποδοχή... Καλά καταλάβατε, το σημάδεμα με τον ανεξίτηλο μαρκαδόρο μας :)

IMG_2889s.jpg?m=1342106222 IMG_2893s.jpg?m=1342106224


Έγινε το σημάδεμα και τώρα πρέπει να τα βγάλουμε από εκεί μέσα. Εδώ θα χρειαστούμε το molex extractor.

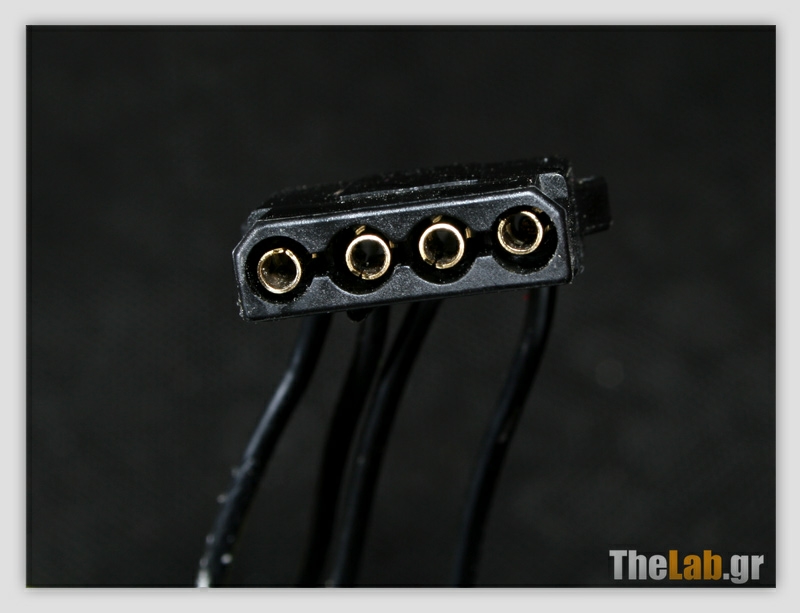

Ξεκινάμε όπως και με τα power sata από το τερματικό molex. Βάζουμε το molex extractor μέσα και πιέζουμε. Εδώ σπάνια χρειάζεται η κίνηση που κάναμε στα ATX καλώδια με το δεύτερο σπρώξιμο με φορά από το καλώδιο προς το εργαλείο. Αυτό είναι ανάλογα το τροφοδοτικό και τις καλωδιώσεις του. Θα περιγράψω όμως την διαδικασία με αυτή την περίπτωση, απλά το αναφέρω για να κάνετε μία δοκιμή πριν κάνετε τσάμπα σπρωξίματα :p

IMG_2914s.jpg?m=1342188585 IMG_2935s.jpg?m=1342188589

IMG_2939s.jpg?m=1342188591 IMG_2942s.jpg?m=1342190147


IMG_2946s.jpg?m=1342188598

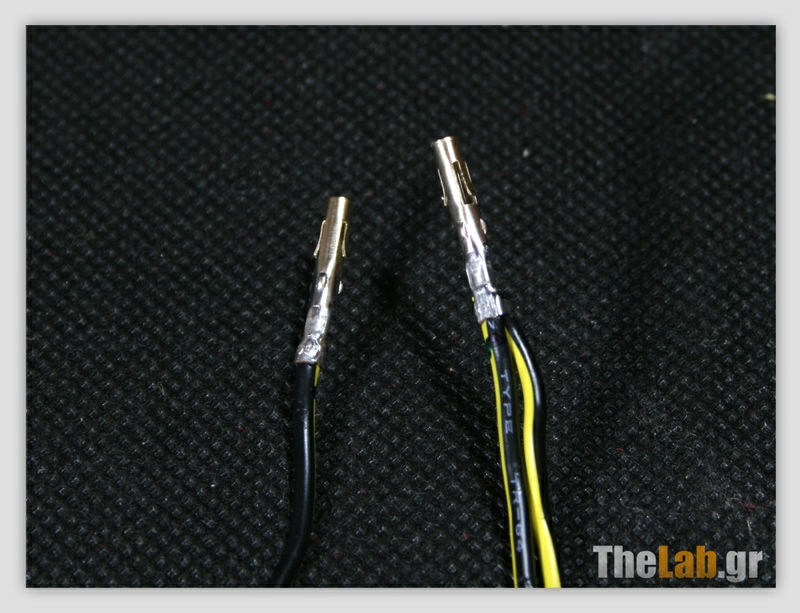

Προχωράμε και κάνουμε τα ίδια βήματα και για το ενδιάμεσο molex. Εδώ ίσως χρειαστεί να ασκήσετε λίγο παραπάνω δύναμη αλλά η διαδικασία είναι η ίδια. Έτσι λοιπόν έχουμε τα καλώδια στα χέρια μας

IMG_2954s.jpg?m=1342188602

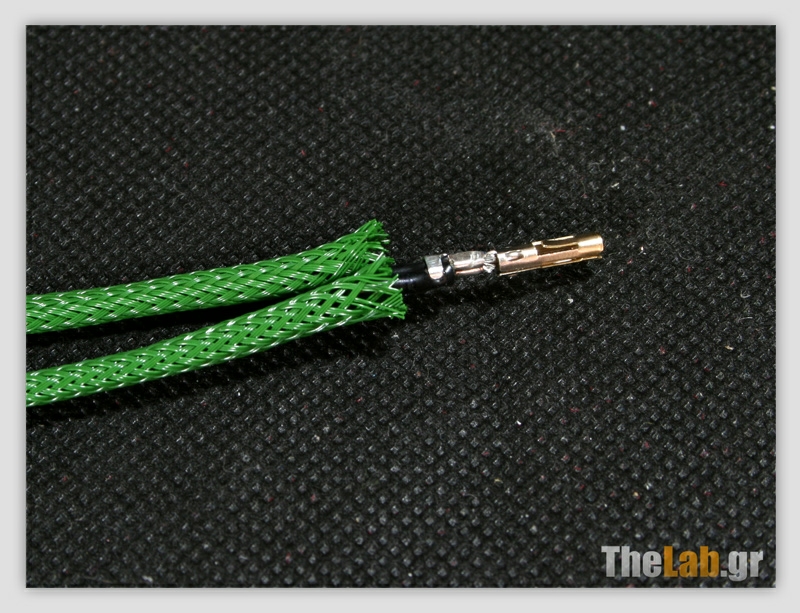

Μετράμε πόσο Sleeve χρειαζόμαστε και κόβουμε το κατάλληλο μήκος όπως έχουμε προαναφέρει απο σημάδι σε σημάδι (αυτά απο το μαρκαδόρο μας). Για να περαστεί το sleeve στην μέσα μεριά απο το ενδιάμεσο molex, διπλώνουμε το crimp μέχρι να έρθει παράλληλα με το ένα απο τα δύο καλώδια. κόβουμε ένα κομμάτι χαρτοταινία και το στερεώνουμε. Στην συνέχεια περνάμε το sleeve με την διαδικασία που έχουμε περιγράψει και αφαιρούμε την ταινία. Συνεχίζουμε και στο τερματικό molex ντύνοντας το με άλλο ένα κομμάτι sleeve και είμαστε σχεδόν έτοιμοι.

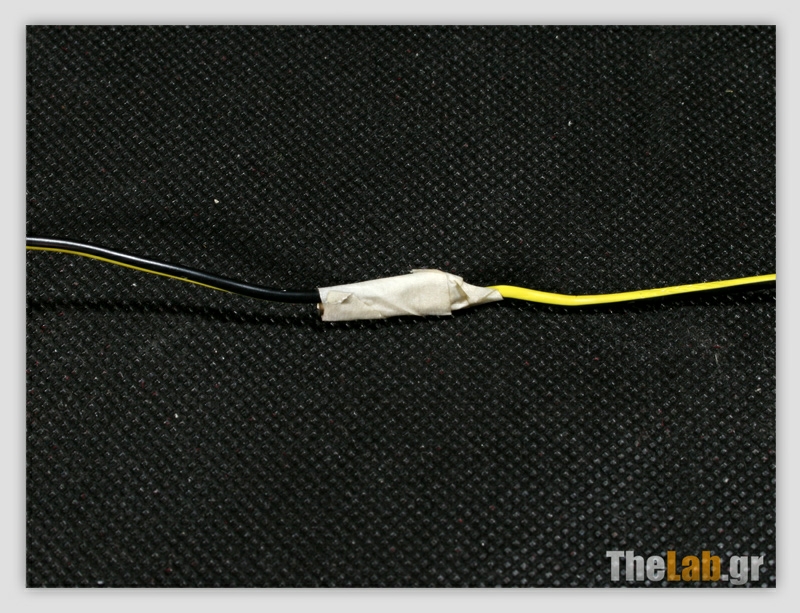

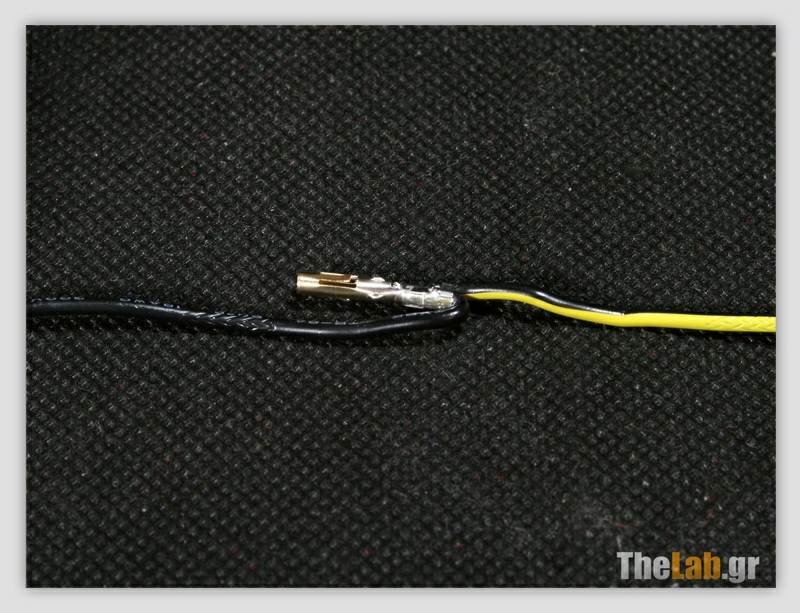

IMG_2956s.jpg?m=1342188607 IMG_2967s.jpg?m=1342188615

IMG_2972s.jpg?m=1342188620 IMG_2975s.jpg?m=1342188626

IMG_2978s.jpg?m=1342188630 IMG_2988s.jpg?m=1342188635

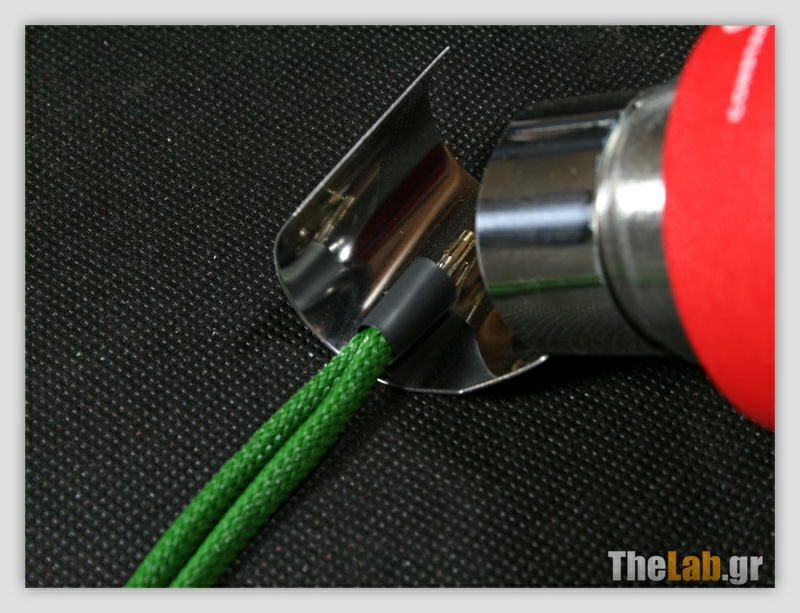

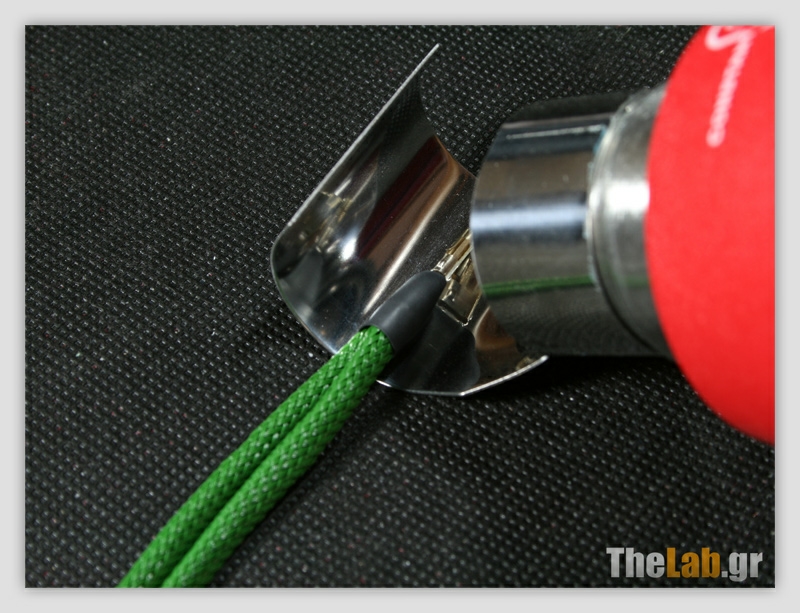

Περάσαμε τα Sleeves, τα τοποθετήσαμε στα σημάδια απο τον μαρκαδόρο μας και μας μένει το μακαρόνι. Δεν αλλάζει και εδώ τίποτα απο την διαδικασία. Παίρνουμε το πιστόλι θερμού αέρα και ένα κομμάτι μακαρόνι 1,5 cm και αρχίζουμε.

IMG_2989s.jpg?m=1342188641 IMG_2992s.jpg?m=1342188647

IMG_2996s.jpg?m=1342188651 IMG_2997s.jpg?m=1342188655


IMG_3000s.jpg?m=1342188659

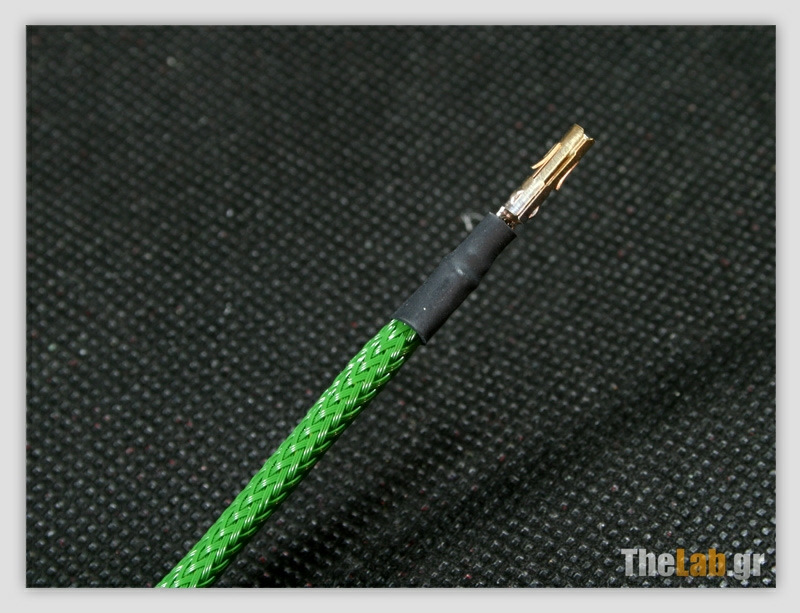

IMG_3002s.jpg?m=1342188664 IMG_3013s.jpg?m=1342188667

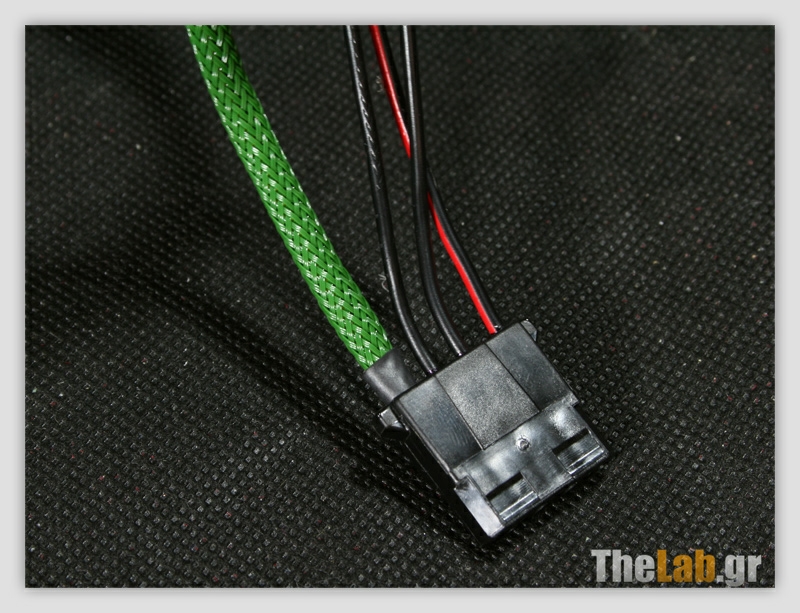

Σπρώχνουμε το καλώδιο στην πλαστική επαφή και είμαστε έτοιμοι. :)


IMG_3020s.jpg?m=1342188672 IMG_3033s.jpg?m=1342188677




Sleeving καλωδίων ανεμιστήραΔεν μας έμεινε σχεδόν τίποτα. Ηρεμήστε, τελειώνουμε σιγά σιγά. Αυτό το στάδιο για μερικούς απο εσάς ίσως να μην χρειαστεί να γίνει καν, καθώς στο εμπόριο αρκετοί ανεμιστήρες έχουν presleeved τα καλώδια. Πάμε όμως να δούμε τι κάνουμε στην περίπτωση που έχουμε ανεμιστήρες χωρίς sleeve στα καλώδια.
Εδώ θα χρειαστούμε το FAN/floppy pin remover. Να σας πω επίσης ότι παρακάτω δείχνω την διαδικασία για ανεμιστήρα με 3pin υποδοχή. Μην ανησυχείτε αν έχετε ανεμιστήρα με 4pin υποδοχή, καθώς η διαδικασία είναι η ίδια. Εξάλλου όπως είχαμε δείξει στη σελίδα 2, το FAN/floppy pin remover έχει 4 άκρα. Πάμε σιγά σιγά.

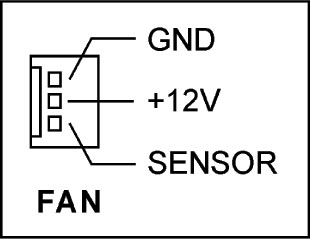

Ετσι είναι το βύσμα ενός ανεμιστήρα με 3pin

IMG_3184s.jpg?m=1342377519

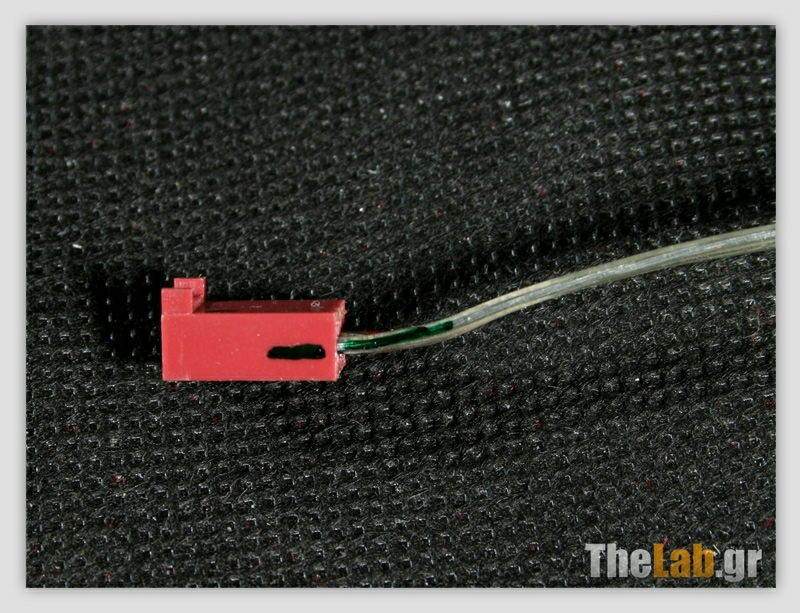

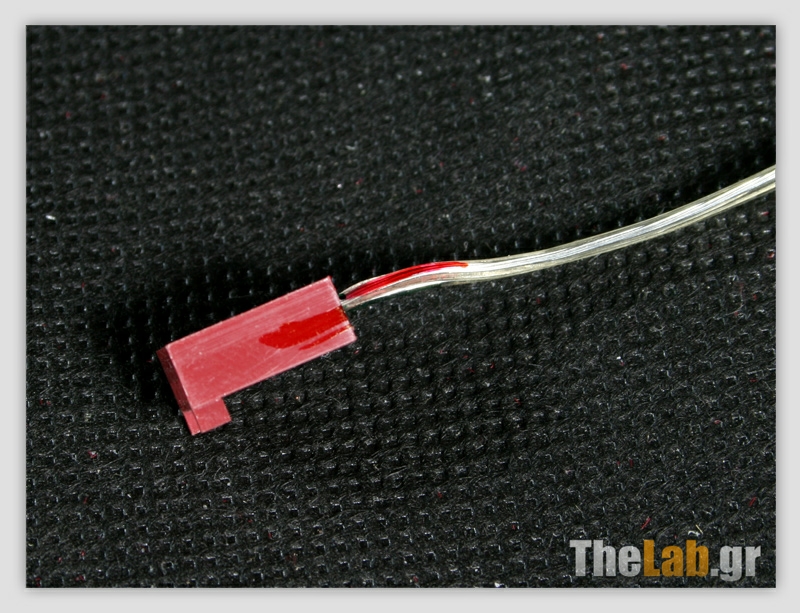

Αρχικά παίρνουμε τον μαρκαδόρο μας και κάνουμε την "κλασική" πλέον οριογραμμή μας. Κάτι το οποίο επίσης πρέπει να κάνουμε για να μην μπερδευτούμε αργότερα, είναι να κάνουμε κάποια σημάδια επάνω στο πλαστικό βύσμα και στα καλώδια για να ξέρουμε όταν έρθει η ώρα που μπαίνει το κάθε καλώδιο. Εγώ χρησιμοποίησα 2 ανεξίτηλους μαρκαδόρους διαφορετικού χρώματος. Η μία μεριά με πράσινο σημάδι και η άλλη με κόκκινο. Εσείς μπορείτε να χρησιμοποιήσετε μέχρι και μικρά αυτοκόλλητα ή ότι σας βολεύει.

IMG_3194s.jpg?m=1342377523

IMG_3203s.jpg?m=1342377528 IMG_3205s.jpg?m=1342377533


Τοποθετούμε το FAN/floppy pin remover όπως φαίνεται στην πρώτη φωτογραφία παρακάτω. Στη συνέχεια το σηκώνουμε κάθετα προς το βύσμα.

IMG_3207s.jpg?m=1342377539 IMG_3209s.jpg?m=1342377546

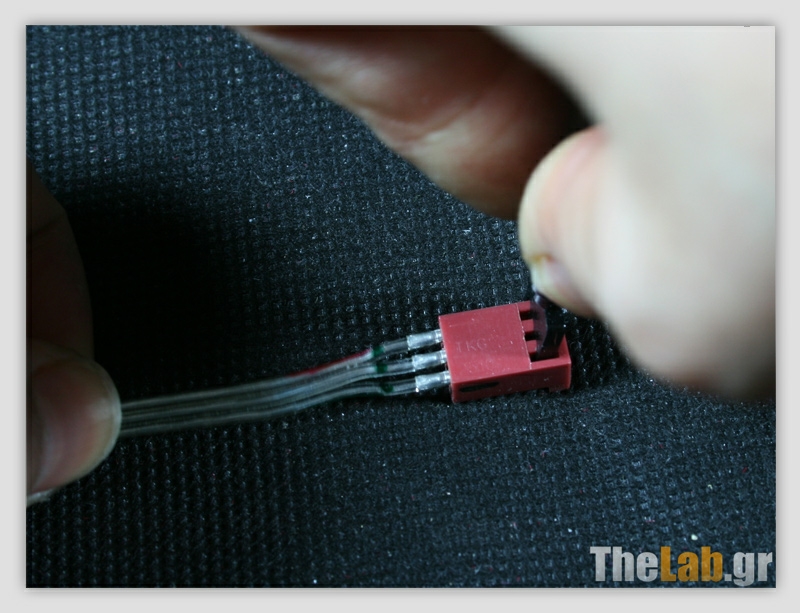

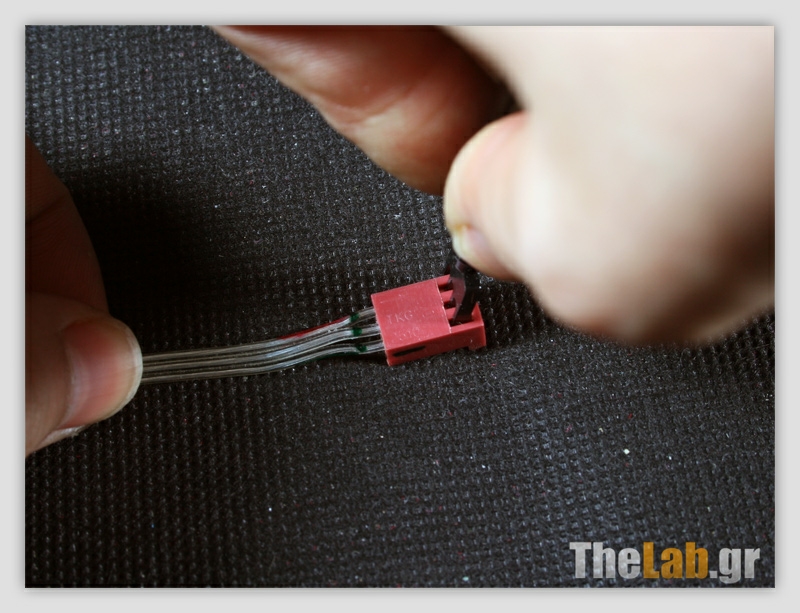

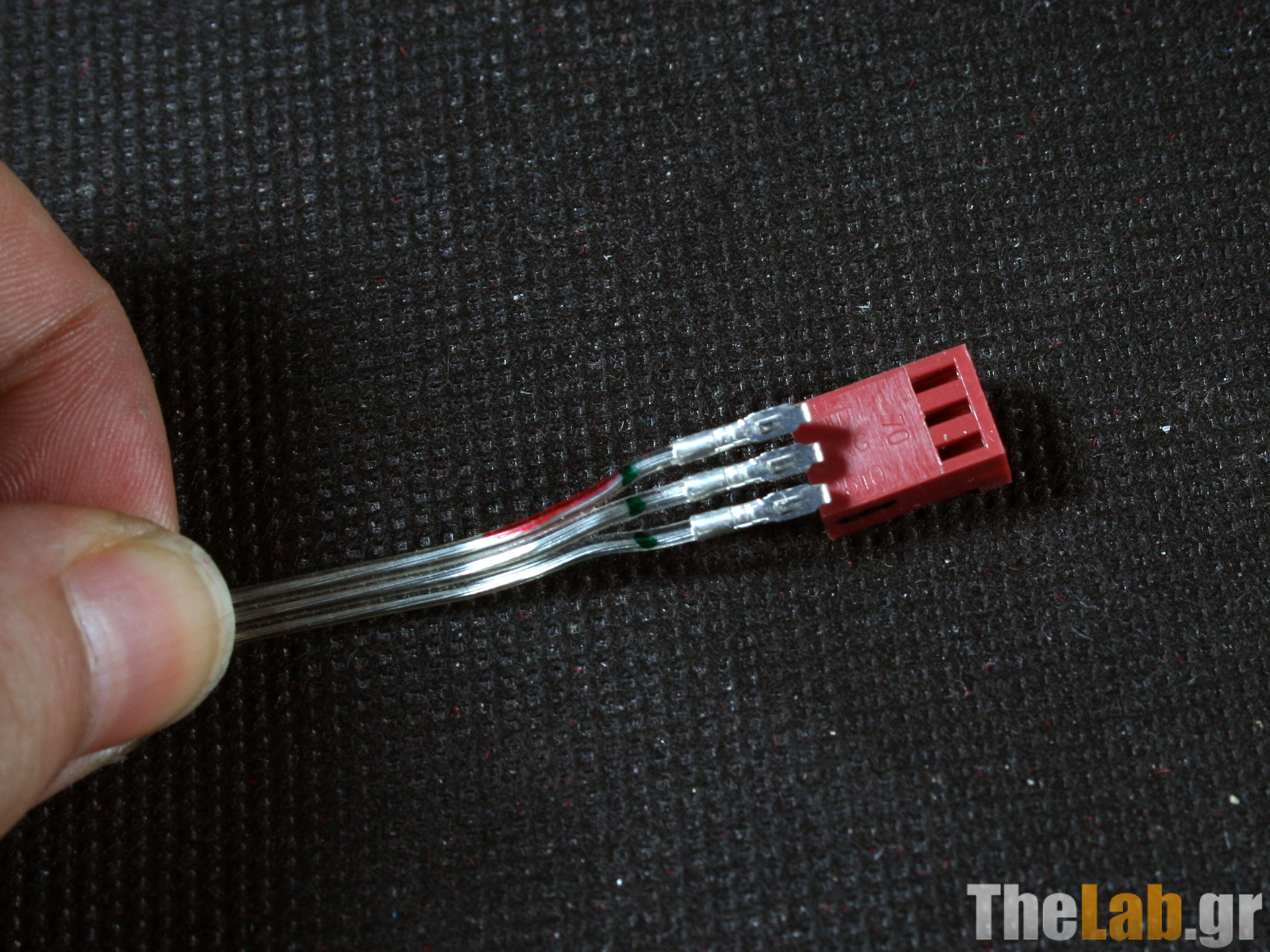

Ενώ πιέζουμε με το ένα μας χέρι το εργαλείο, ταυτόχρονα τραβάμε με το άλλο χέρι τα καλώδια. Τόσο απλά έχουμε τα 3 καλώδια εκτός βύσματος.

IMG_3215s.jpg?m=1342377550 IMG_3217s.jpg?m=1342377554


IMG_3220s.jpg?m=1342377559

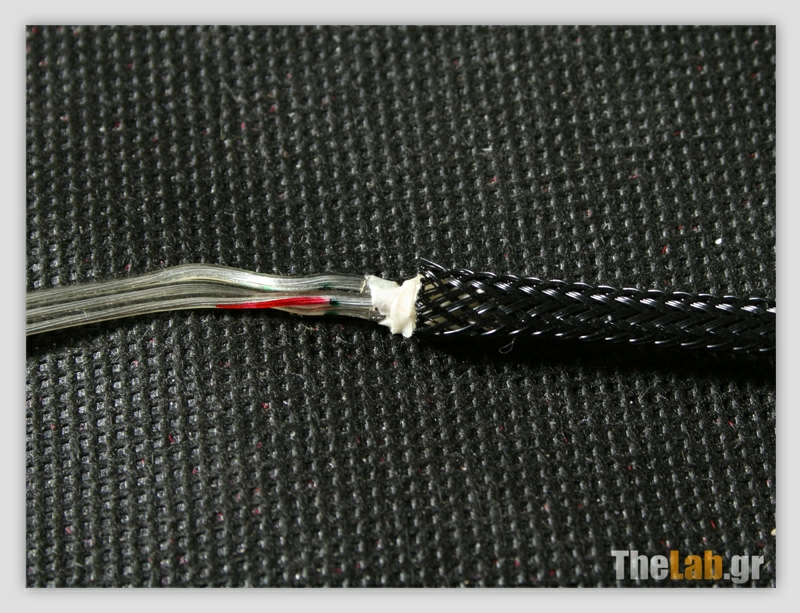

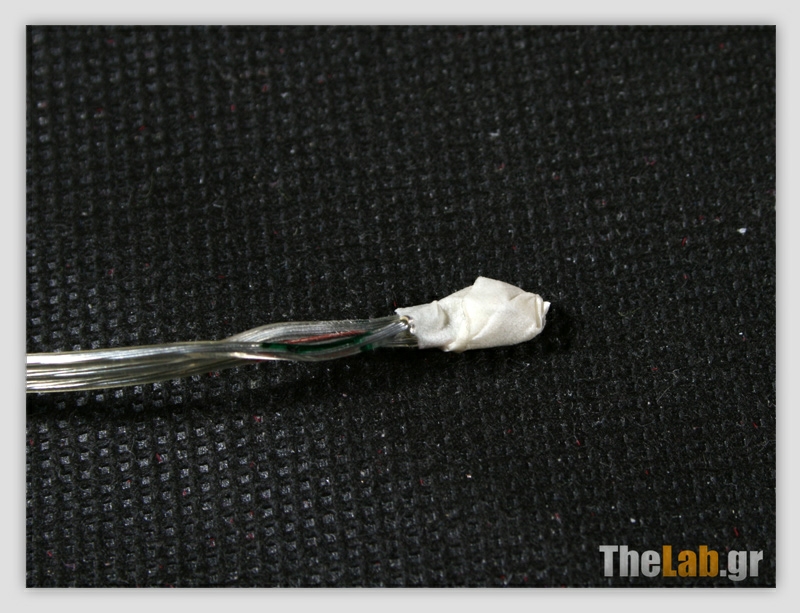

Για να περάσουμε εύκολα τα καλώδια μέσα απο το sleeve, ντύνουμε τα crimps με λίγη χαρτοταινία όλα μαζί. Στην συνέχεια μετράμε πόσο Sleeve χρειαζόμαστε. Κόβουμε το sleeve και όπως έχω ξαναπεί, με τον αναπτήρα μας το περνάμε μία φορά απο την φλόγα για να μην ξεφτύσει. Το sleeve που χρησιμοποιώ εδώ είναι το ίδιο με αυτό των ATX καλωδίων.

IMG_3227s.jpg?m=1342377563 IMG_3236s.jpg?m=1342377568

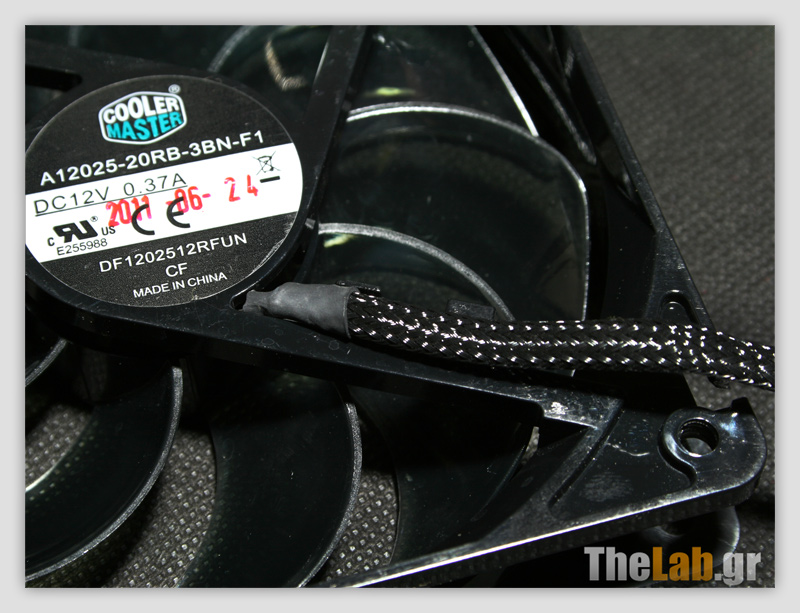

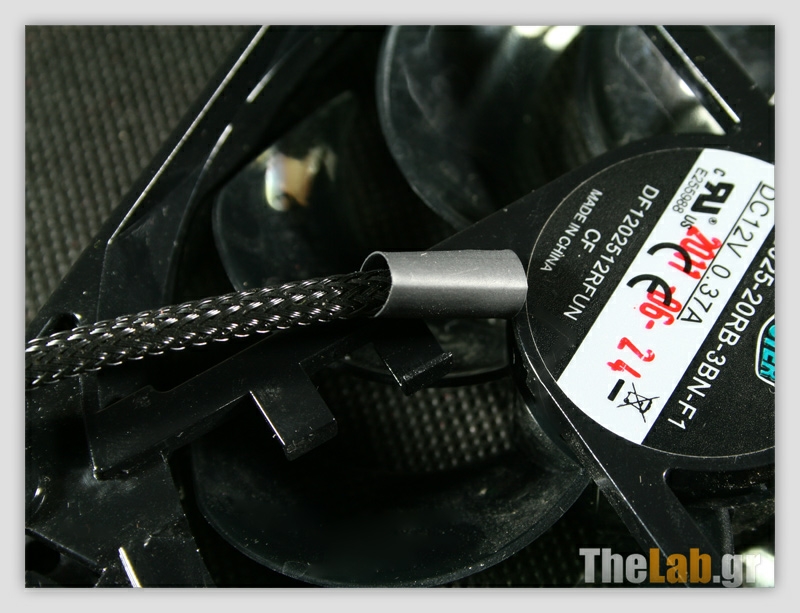

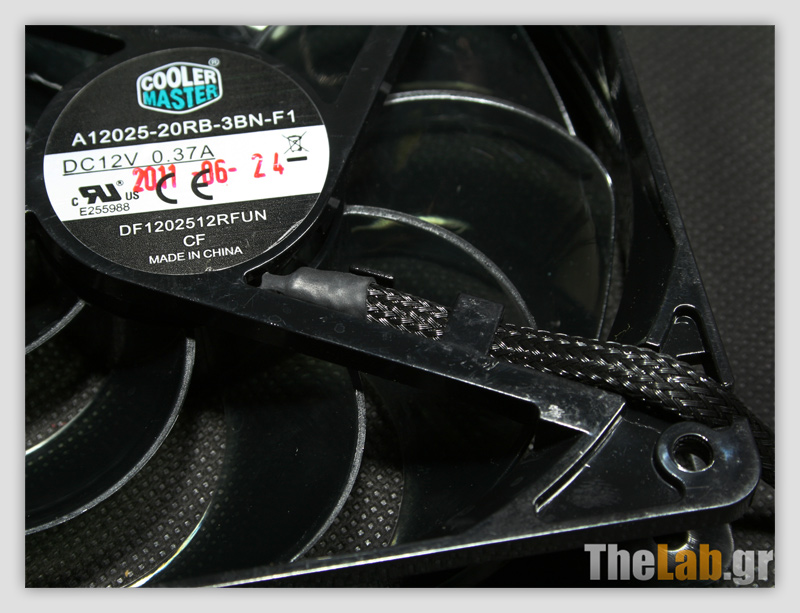

Αφού περάσουμε το καλώδιο μέσα στο sleeve, παίρνουμε ένα θερμοσυστελλόμενο μακαρόνι 15mm (όπως αυτά στα ΑΤΧ καλώδια) και το ζεσταίνουμε για να κρατήσει το sleeve στο σημείο που φαίνεται στις παρακάτω φωτογραφίες.

IMG_3242s.jpg?m=1342377572 IMG_3243s.jpg?m=1342377576

IMG_3284s.jpg?m=1342462880 IMG_3288s.jpg?m=1342462929


Το ίδιο κάνουμε και στην μεριά του βύσματος αφού έχουμε επανεγκαταστήσει τα crimps μέσα στις σωστές υποδοχές -με την βοήθεια των δύο σημαδιών απο τους μαρκαδόρους- με ένα ελαφρό σπρώξιμο. Το μακαρόνι που θα χρειαστείτε εδώ θα είναι διαμέτρου 9mm για 3pin fan ή 13mm και άνω, ανάλογα τον λόγο συρρίκνωσης για 4pin fan.
Στο παρακάτω παράδειγμα χρησιμοποιώ το Sata θερμοσυστελόμενο απο mdpc

IMG_3255s.jpg?m=1342377583 IMG_3266s.jpg?m=1342377588


IMG_3306s.jpg?m=1342462887

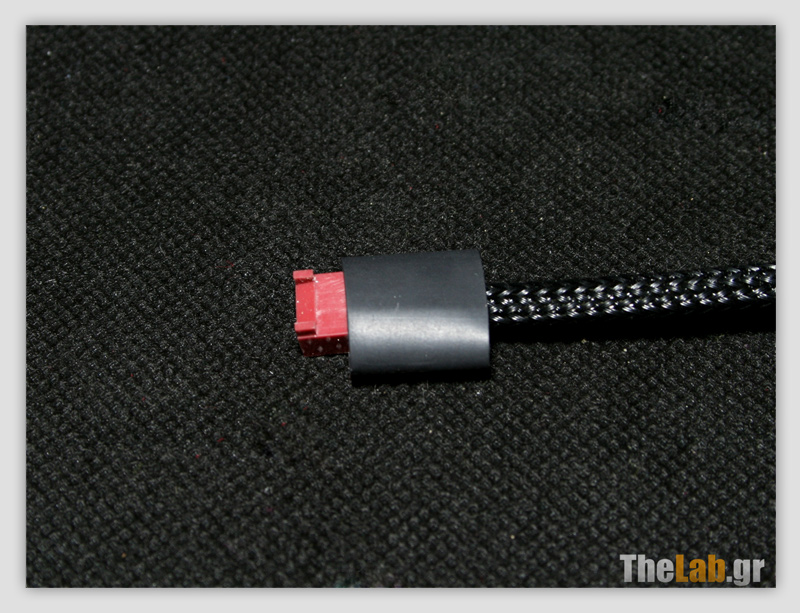

IMG_3309s.jpg?m=1342462952 IMG_3312s.jpg?m=1342462965

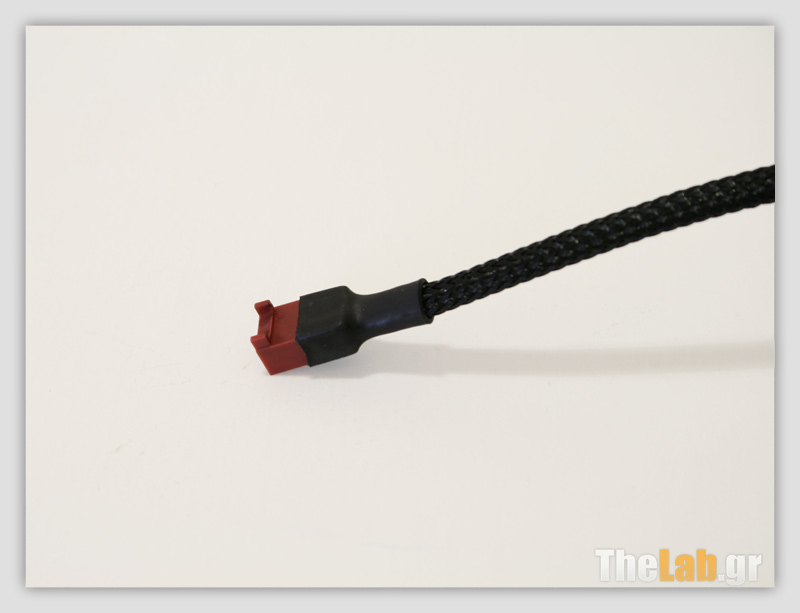

Αναλαμβάνει το πιστόλι θερμού αέρα για μία ακόμα φορά και έχουμε το τελικό αποτέλεσμα...

IMG_3532s.jpg?m=1344089698 IMG_3538s.jpg?m=1344089702



Εναλλακτική λύση Sleeving... Paracord solution...Όπως ξαναείπα καταλαβαίνω ότι οι εποχές είναι δύσκολες και οι οικονομικές δυσκολίες σε πολλούς, μεγάλες. Όμως το μικρόβιο το έχουμε αρκετοί απο εμάς και σίγουρα οι περισσότεροι απο εσάς που κάνατε κλικ για να διαβάσετε αυτό τον οδηγό. Ας δούμε λοιπόν, ένα καλάθι με 60 μέτρα sleeve για ΑΤΧ καλώδια, 5 μέτρα sleeve για Data Sata καλώδια και μερικά θερμοσυστελλόμενα, πόσο θα μας στοιχίσει. Τα απολύτως βασικά...


cart-sleevess.jpg?m=1342156270

78,21 ευρώ λοιπόν -χωρίς τα μεταφορικά μας και χωρίς να βάλουμε κάποιο απο τα άσπρα/κόκκινα/κίτρινα/μπλε Sleeves που είναι και πιο ακριβά- αν πάμε να ψωνίσουμε απο mdpc. Δηλαδή περίπου 90ευρώ!!! Βρε δεν αγοράζω καινούριο τροφοδοτικό θα μου πει κάποιος;
Σωστά και το καταλαβαίνω, αλλά ο σκοπός του άρθρου είναι άλλος. Να sleevάρουμε αυτό που έχουμε.
"Ναι βρε karmen1983, αλλά και 100 σχεδόν ευρώ είναι πολλά και χωρίς να υπολογίσουμε το χρόνο που θα μας πάρει για να το ομορφύνουμε".
Εμ παιδιά είπα, οι τρέλες πληρώνονται και οι υπολογιστές είναι ένα ακριβό σπορ.
Παρόλα αυτά έχουμε την λύση για οικονομία και εξίσου όμορφο αποτέλεσμα, χωρίς να ξοδέψουμε μία "περιουσία". Το όνομα αυτής Αρτάνι στα Ελληνικά ή Paracord στα Αγγλικά.

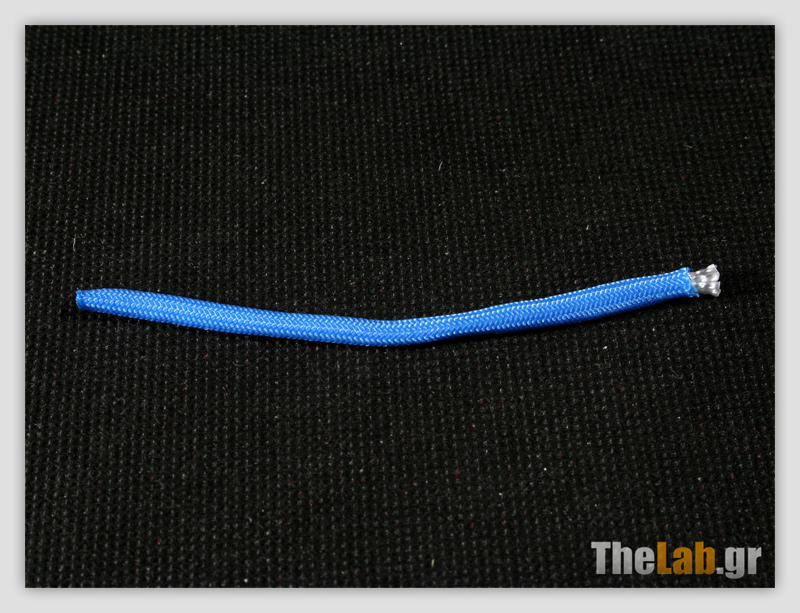

Όσοι απο εσάς πήγατε στο σώμα αλεξιπτωτιστών θα ξέρετε σίγουρα το συγκεκριμένο υλικό. Είναι ένα πολύ ανθεκτικό σχοινί με λωρίδες μεταξιού στο εσωτερικό του. Θα αναρωτιέστε "Τι λέει η τρελή που θα βάλω το αρτάνι στα καλώδιά μου;". Και όμως...


IMG_3073s.jpg?m=1342281160 IMG_3074s.jpg?m=1342281163


Πέρα από το ότι είναι πολύ πιο φτηνό απο το sleeve δεν θα χρειαστείτε τα θερμοσυστελόμενα μακαρόνια. Βέβαια ούτε στο sleeve τα χρειάζεστε αν δεν θέλετε να βάλετε και θα δούμε αναλυτικά κάποιους τρόπους αργότερα. Φυσικά αν είστε λάτρης του θερμοσυστελλόμενου, μπορείτε να βάλετε και στο αρτάνι. Επειδή όμως έχω ήδη περιγράψει -ελπίζω κατανοητά- την διαδικασία με τα μακαρόνια, εδώ θα παρουσιάσω την διαδικασία χωρίς αυτά. Επίσης δεν θα ξαναμπώ στην διαδικασία να περιγράψω πως αφαιρούμε τα crimps, αλλά μονάχα την εγκατάσταση του οικονομικού αυτού υλικού στα καλώδια.
Άλλο ένα θετικό που έχει το αρτάνι έναντι του sleeve είναι το εξής: Λόγω της πολύ πυκνής του πλέξης, ακόμα και λευκό αρτάνι να επιλέξετε να βάλετε στα καλώδιά σας, δεν θα φαίνεται τίποτα από μέσα, εστω κι αν το καλώδιο που σκοπεύετε να ντύσετε είναι κατάμαυρο.

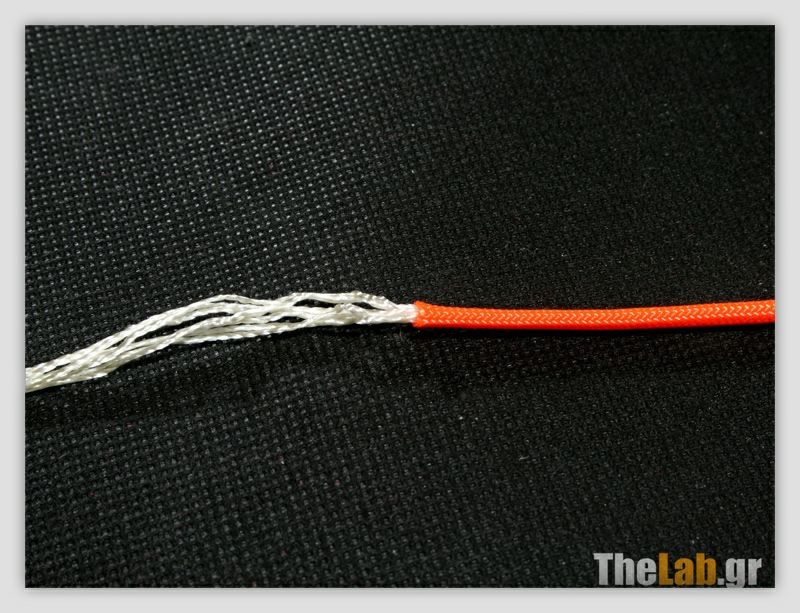

Ας το γνωρίσουμε όμως σαν υλικό καθώς αρκετοί απο εσάς ίσως δεν το έχετε ακούσει καν. Το αρτάνι μπορείτε να το βρείτε σε πάρα πολλούς χρωματισμούς. Επίσης μπορείτε να το βρείτε είτε μονόχρωμο, είτε δίχρωμο, είτε -γιατί όχι- και σε χρώμα ουράνιου τόξου. Θέλει φαντασία και πάνω απο όλα να κάνετε το προσωπικό σας γούστο. Παρακάτω βλέπετε μία εικόνα με δείγματα από αρτάνια. Φυσικά υπάρχουν και άλλοι χρωματισμοί.

550-paracords.jpg?m=1342279984

Η τιμή του είναι σχεδόν εξευτελιστική σε σχέση με το sleeve. Και εδώ κάποιος θα ρωτήσει "Από που μπορώ να αγοράσω αρτάνι;"
Αρτάνι μπορείτε να αγοράσετε είτε από το εξωτερικό, είτε από την εγχώρια αγορά.

Στα του εσωτερικού και πάλι το κατάστημα eworld με έδρα την Πάτρα. Η παράδοση γίνεται την επόμενη εργάσιμη ημέρα.

Στα του εξωτερικού έχουμε και πάλι το ebay στο παιχνίδι. Πωλητές απο τους οποίους έχω αγοράσει αρτάνι είναι οι παρακάτω

bushcraftstore
usa550paracord
yougle2010

Οι δύο πρώτοι έχουν έδρα την Αγγλία ενώ ο τελευταίος την Κίνα.
Οι χρόνοι παράδοσης είναι περίπου 7 εργάσιμες μέρες για τους Αγγλους και 30 ίσως και παραπάνω καμιά φορά για τον Κινέζο.
Βλέπουμε λοιπόν ότι τα 100 πόδια, δηλαδή ~31 μέτρα αρτάνι έχει τιμή εκκίνησης ~7,5$. Νομίζω έχω αρχίσει να τραβάω την προσοχή σας σωστά;:happy:

Βέβαια -όπως σε κάθε εναλλακτική- έχουμε και κάποια πράγματα που δεν γίνονται. Για παράδειγμα δεν μπορείτε να περάσετε αρτάνι στα Data Sata καλώδια. Εκεί θα χρειαστείτε Sata Sleeve για να επιτύχετε το σκοπό σας. Ασφαλώς αλλιώς είναι να πληρώσετε μόνο μερικά μέτρα Sata Sleeve και αλλιώς 60 μέτρα και βάλε, σύνολο. Επίσης μπορείτε να πάρετε έτοιμα pre-sleeved καλώδια Data Sata.
Σε κάποια καλώδια επίσης, δεν θα αποφύγετε την χρήση θερμοσυστελλόμενου μακαρονιού. Αυτά είναι μόνο τα power sata και τα καλώδια ανεμιστήρων. Γλιτώνουμε και από εκεί χρήματα λοιπόν.

Home made tool...Αρχικά πριν ξεκινήσει η διαδικασία εγκατάστασης του υλικού στα καλώδια, θα χρειαστούμε κάτι που θα μας γλυτώσει απο πολλά νεύρα και δυσάρεστα αποτελέσματα. Ενα home made εργαλείο που δεν θα σας στοιχίσει σχεδόν τίποτα πέρα απο πέντε λεπτά χρόνο.
Αυτό το εργαλείο θα μας βοηθήσει να περάσουμε τα καλώδια μέσα στο αρτάνι χωρίς να πιαστούν τα crimps απο την πλέξη του και να μας το ξεφτίσουν.
Ας δούμε πως το φτιάχνουμε και τι θα χρειαστούμε...

Υλικά για την "συνταγή"

Μία πρόκα οικοδομής, τύπου 17 x 27 (έχει διάμετρο 3mm. Θα δούμε γιατί θέλουμε 3mm διάμετρο παρακάτω)
Ένα κομμάτι σωλήνα απο μία κεραία
Ένα θηλυκό crimp molex
Έναν κόφτη
Ένα μικρό σφυρί
Μία λίμα (κατά προτίμηση "ψιλή")
800άρι ντουκόχαρτο για τους μερακλήδες μας

Τα τρία κύρια συστατικά είναι τα παρακάτω. Προσέξτε μόνο 2 πράγματα. Η σωλήνα που θα διαλέξετε ίσα που θα χωράει το molex. Να μπαίνει μέσα μετά απο ένα δύο ελαφρά χτυπήματα με το σφυρί. Και για να μιλήσω με νούμερα και μετρήσεις. Η σωλήνα που χρησιμοποίησα έχει εσωτερική διάμετρο 3mm και εξωτερική 3,64mm. Κατ' αναλογία για το καρφί, θα πρέπει η διάμετρός του να είναι ίση με την εσωτερική διάμετρο της σωλήνας, απο την κεραία.

P5282329s.jpg?m=1342275821

Επόμενο βήμα μας είναι να κόψουμε με τον κόφτη το molex crimp στο σημείο που φαίνεται στην παρακάτω φωτογραφία

IMG_3158s.jpg?m=1344083097

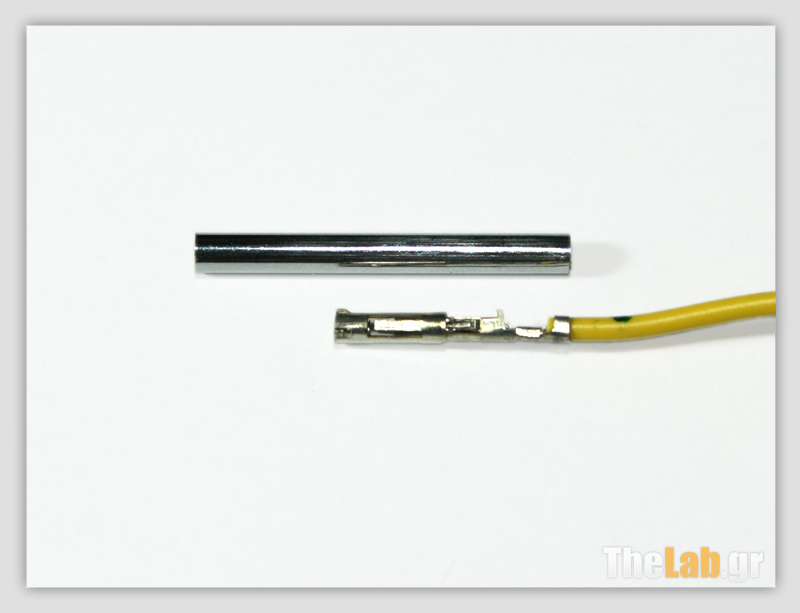

Ο λόγος που επιλέγουμε ένα molex crimp είναι ότι το συγκεκριμένο μπορεί να κρατήσει μέσα του τα ATX crimps. Ενα ακόμα σημείο που πρέπει να προσέξουμε είναι το μήκος της σωλήνας, το οποίο θα πρέπει να είναι περίπου διπλάσιο απο το μήκος του ATX crimp και του molex crimp όταν αυτά είναι "κουμπωμένα" μεταξύ τους

IMG_3166s.jpg?m=1344083099

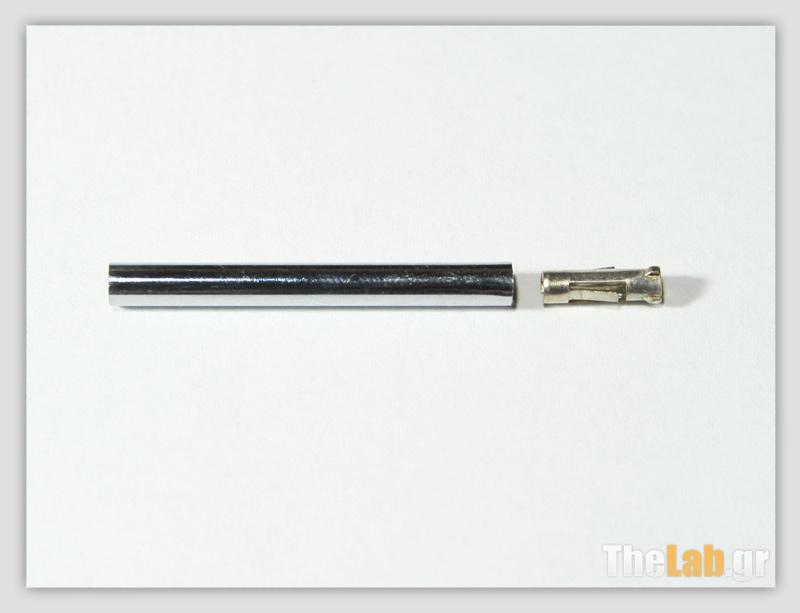

Στη συνέχεια παίρνουμε το molex crimp και το εισάγουμε απο την μία μεριά της σωλήνας μας, με το κομμένο μέρος του να έχει φορά προς τα έξω και με τη βοήθεια του σφυριού μας, το χτυπάμε απαλά έτσι ώστε να μην το τραυματίσουμε/στραβώσουμε.

IMG_3172s-1031241867.jpg?m=1344083101 IMG_3176s-79794463.jpg?m=1344083103


IMG_3178s.jpg?m=1344083104

Σειρά παίρνει το καρφί μας. Κόβουμε το κεφάλι του και στην μεριά όπου είναι μυτερό κάνουμε ένα αυλάκι βαθύ είτε με την λίμα μας, είτε με έναν μικρό τροχό

P5282346s.jpg?m=1342275830 P5282351s.jpg?m=1342275831

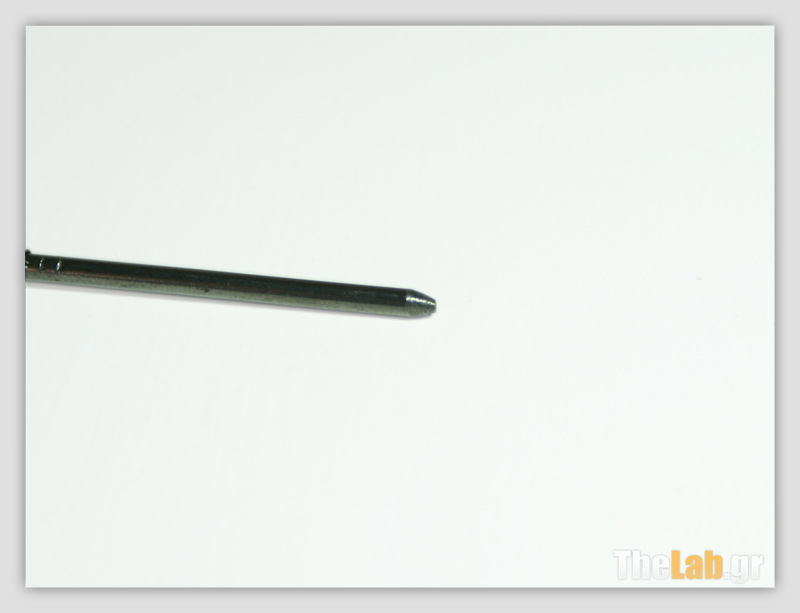

Επίσης -επειδή στο σημείο κοπής το καρφί μας θα είναι αιχμηρό- το περιποιούμαστε με την λίμα μας μέχρι να φτάσει σε αυτό το σημείο περίπου

IMG_3522s.jpg?m=1344088082

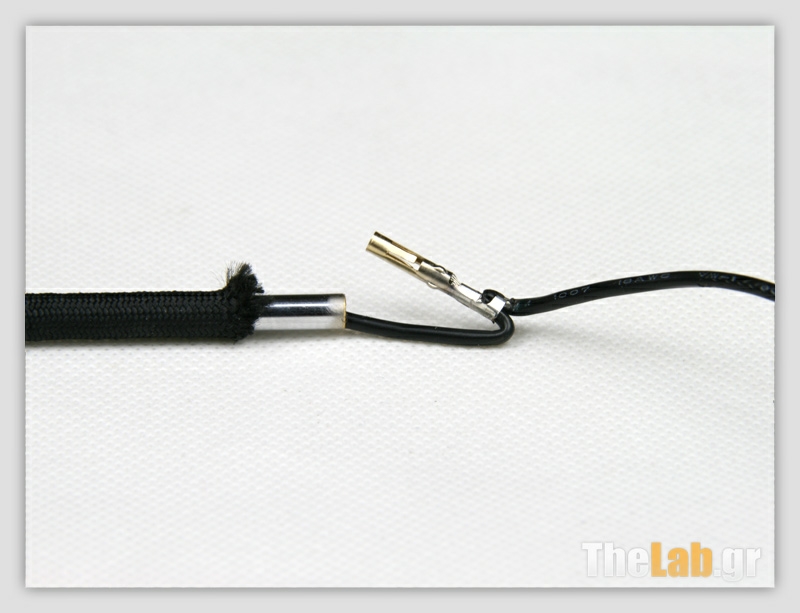

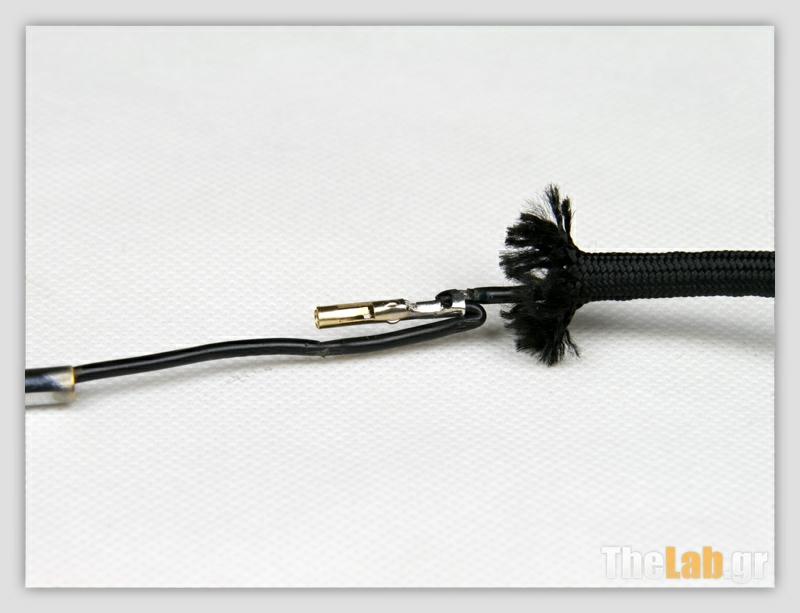

Το μόνο που μας έμεινε είναι να εισάγουμε το μυτερό μέρος του καρφιού μας στην σωλήνα απο την ίδια μεριά που βάλαμε το molex crimp. Βάζουμε το καρφί και με την βοήθεια του σφυριού και πάλι το σπρώχνουμε στο εσωτερικό της σωλήνας με απαλά χτυπήματα (το καρφί με τη σειρά του θα σπρώξει το molex crimp ακόμα πιο μέσα στο εσωτερικό της σωλήνας).
Μόλις γίνει αυτό με τη βοήθεια του κόφτη μας "τσακίζουμε" την σωλήνα στο σημείο όπου έχουμε κάνει το αυλάκι μας στο καρφί. Αυτό έχει σαν αποτέλεσμα το καρφί να εγκλωβιστεί μέσα στη σωλήνα. Τελευταίο βήμα είναι να περιποιηθούμε και πάλι με τη λίμα μας τα σημεία όπου η σωλήνα μετά το τσάκισμα έκανε κάποια εξογκώματα. Και για τους μερακλήδες της παρέας, λίγο τρίψιμο με ψιλό ντουκόχαρτο (800 - 1200) στα σημεία που λιμαρίστηκαν, θα κάνει το εργαλείο να γλιστράει μέσα στο αρτάνι ακόμα πιο "γλυκά"! Είμαστε έτοιμοι...

P5282353s.jpg?m=1342275834 P5292361s.jpg?m=1342275836


"Karmen1983 δεν έχω ούτε κεραία, ούτε λίμα αλλά ούτε molex crimp για πέταμα. Επίσης βαριέμαι να φτιάξω το εργαλείο. Έλα κάνε το καλό και δώσε μια εύκολη εναλλακτική"

Βαριέστε που ζείτε μου φαίνεται Λαμπόπαιδα :p
Αλλά επειδή είμαι στις καλές μου άντε ας το πάρει το ποτάμι. Αφού δεν έχετε τα υλικά της συνταγής, αλλά είστε πεινασμένοι τότε αντικαταστήσετε το εργαλείο με ένα κομμάτι χαρτοταινία κάθε φορά στο εκάστοτε καλώδιο. Μια χαρά θα γίνει και πάλι η δουλειά, απλά θα καθυστερείτε κατα το ντύσιμο του crimp με χαρτοταινία και την αφαίρεσή της αφού θα το έχετε αρτανιάσει. Επίσης άλλο ένα αρνητικό θα είναι ότι δεν θα έχετε το εργαλείο για να εφαρμόσετε την διαδικασία παραμάνας, αλλά ένα πιο μικρό και εύκαμπτο σημείο (αυτό με το crimp και την χαρτοταινία) και η κάθε κίνηση προώθησης του καλωδίου θα είναι πολύ μικρή γιατί αυτό είναι πολύ πιο ευλύγιστο από το εργαλείο.
Οπότε αν είναι για λίγα καλώδια, μπορεί να γίνει και χωρίς το εργαλείο, αν όμως μιλάμε για πλήρη επέμβαση, κάντε τη χάρη στον εαυτό σας και κατασκευάστε το εργαλειάκι που σας προτείνω!

Αρτάνιασμα ATX καλωδίωνΕτοιμο το εργαλείο και ήρθε η ώρα να ασχοληθούμε με τα καλώδια ATX. Αφαιρούμε ένα καλώδιο απο την πλαστική επαφή και το παίρνουμε στα χέρια μας. Κόβουμε ένα κομμάτι αρτάνι τέτοιο ώστε αν το τεντώσουμε να φτάνει μέχρι τα σημεία που φαίνονται στις παρακάτω φωτογραφίες και φυσικά αφαιρούμε τις λωρίδες μεταξιού απο το εσωτερικό του. Ενας τρόπος για να το πετύχετε αυτό καθώς αρχικά ίσως έχετε ένα πρόβλημα με το πόσο μήκος ακριβώς χρειάζεστε είναι ο εξής:

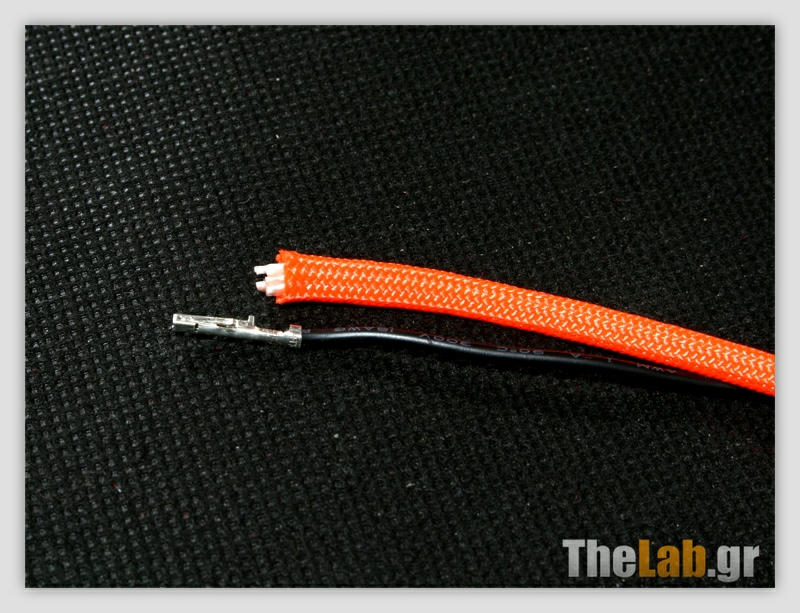

Πάνω σε ένα τραπέζι ή γραφείο τεντώστε το καλώδιο και βάλτε τα σημάδια σας. Αμέσως μετά πιάστε ένα κομμάτι αρτάνι, τεντώστε το καλά έτσι ώστε το ένα σας χέρι να είναι στο ένα σημάδι και το άλλο στο άλλο. Κόψτε στο σημείο που έχετε το σημάδι σας και είστε έτοιμοι. Μετά απο δύο τρία καλώδια και μετρήσεις/τεντώματα, θα έχετε πλέον την εμπειρία και θα αποφύγετε λάθη στο μήκος του υλικού. Ακόμα και αν κόψετε αρχικά μικρότερο μήκος απο ότι χρειάζεστε μην απογοητευτείτε, κανείς δεν τα ήξερε όλα απο την κοιλιά της μάνας του.:)

IMG_3106s.jpg?m=1342286668 IMG_3109s.jpg?m=1342286673


IMG_3111s.jpg?m=1342286679

Μόλις το κάνουμε αυτό περνάμε μέσα στο αρτάνι την μία μεριά του εργαλείο που φτιάξαμε. Επειδή και το αρτάνι όπως και το sleeve έχει την τάση να ξεφτίζει στις άκρες στο σημείο κοπής -και ενώ το έχουμε τριγύρω απο τη σωλήνα της κεραίας- περνάμε τον αναπτήρα και με τα δάκτυλά μας το γυρνάμε γύρω απο αυτήν, έτσι ώστε να έχουμε το αποτέλεσμα που φαίνεται παρακάτω. Το ίδιο κάνουμε και για την άλλη άκρη.

IMG_3114s.jpg?m=1342286684 IMG_3117s.jpg?m=1342286689

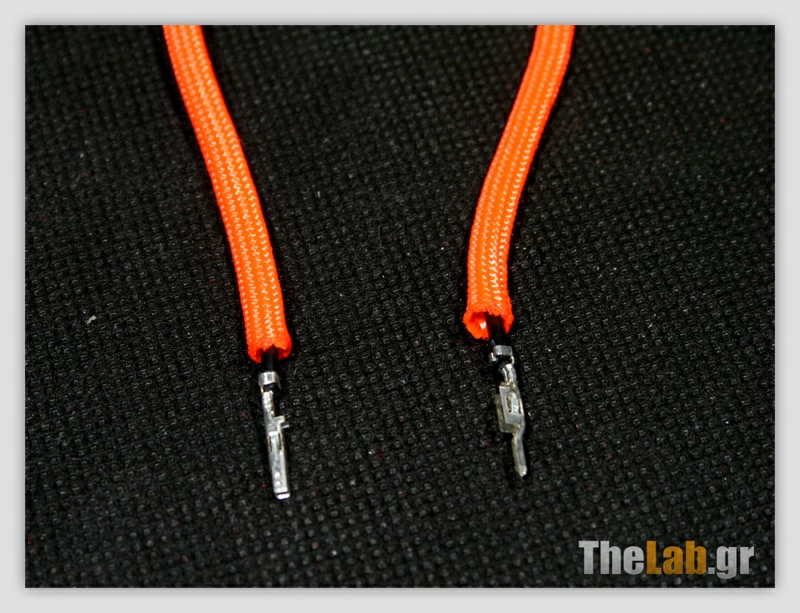

Αφού έγινε και το παραπάνω πάμε να ντύσουμε το καλώδιό μας. Κουμπώνουμε την επαφή στο εργαλείο και περνάμε το καλώδιο απο το εσωτερικο του αρτανιού, με τον ίδιο τρόπο όπως και με τα sleeves.

IMG_3122s.jpg?m=1342286694 IMG_3123s.jpg?m=1342286699


IMG_3128s.jpg?m=1342286703

Αν παρατηρήσετε, το αρτάνι δεν φτάνει στα σημεία που θέλουμε και αυτό γιατί όπως σας ανέφερα το αρτάνι το κόβουμε σε τέτοιο μήκος έτσι ώστε μόνο αν το τεντώσουμε, να φτάσει στα σημεία που επιθυμούμε. Πιάνουμε την μία άκρη, την βάζουμε στο σημείο που φαίνεται στην παρακάτω φωτογραφία και με την βοήθεια του αναπτήρα καίμε το αρτάνι και γυρνάμε με τα δάκτυλά μας την άκρη του για να πετύχουμε το αποτέλεσμα της δεύτερης φωτογραφίας. Τα δάκτυλά σας αρχικά θα σας κάνουν παράπονα αλλά θα συνηθίσουν. Βέβαια αν έχετε κάποιον φίλο σεφ δώστε του να σας το φτιάξει :p

IMG_3131s.jpg?m=1342286708 IMG_3133s.jpg?m=1342286712

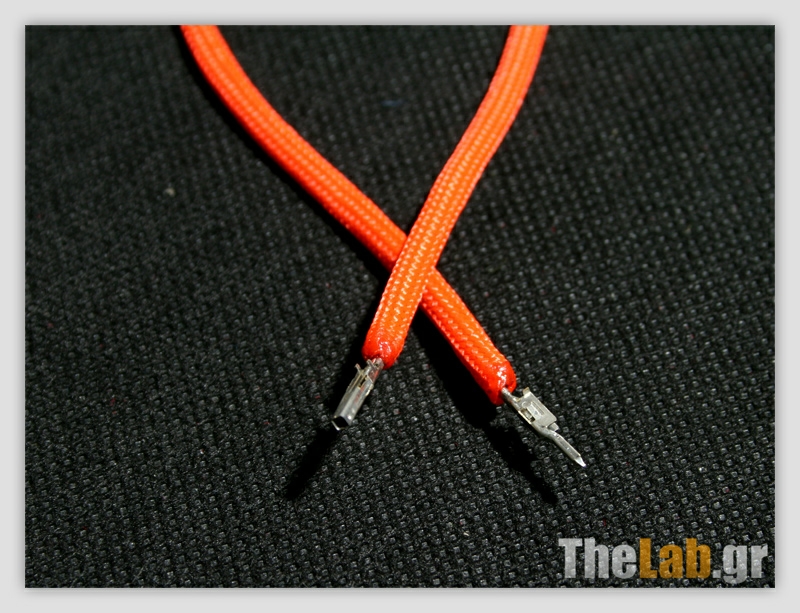

Με την ίδια διαδικασία προχωράμε και στο άλλο άκρο, μόνο που αυτή τη φορά τεντώνουμε το αρτάνι για να φτάσει στο σωστό σημείο. Τελειώσαμε λοιπόν και το αποτέλεσμα

IMG_3137s.jpg?m=1342286716 IMG_3145s.jpg?m=1342286720

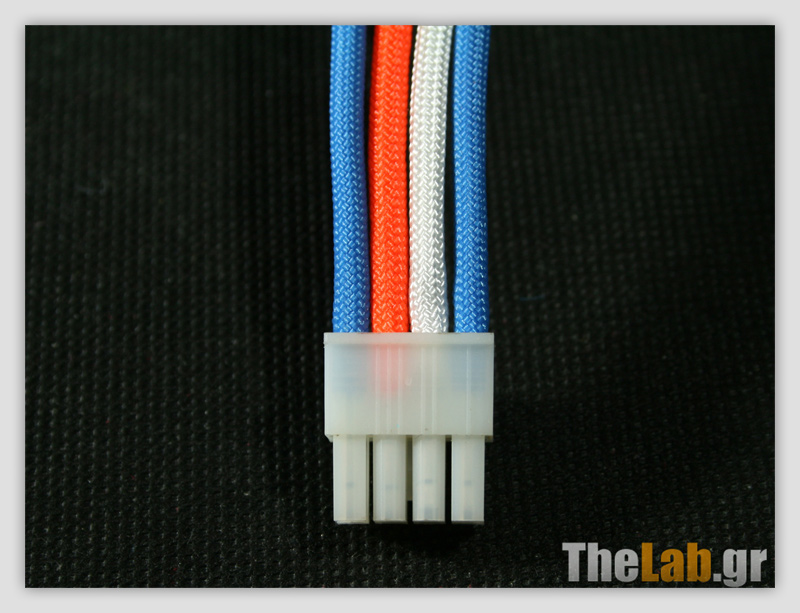

Έτσι λοιπόν συνεχίζετε και στα υπόλοιπα. Επειδή αγαπάμε και τον Λάμπη μας, είπαμε να του κάνουμε ένα extension στα χρώματά του :)

IMG_3147s.jpg?m=1342286724

Αυτά λοιπόν με αυτό το οικονομικότατο υλικό το οποίο δεν έχει να ζηλέψει σε ομορφιά απο το sleeve. Επίσης δείτε το λευκό κομμάτι απο αρτάνι που έντυσε το μαύρο καλώδιο. Δεν επιτρέπει καμία χρωματική παραφωνία.

Λίγο πριν σας είπα ότι θα σας δείξω πως κάνουμε και sleeving χωρίς θερμοσυστελλόμενο μακαρόνι. Οι τρόποι είναι αρκετοί, αλλά θα σας πω δύο απο αυτούς στον οδηγό.

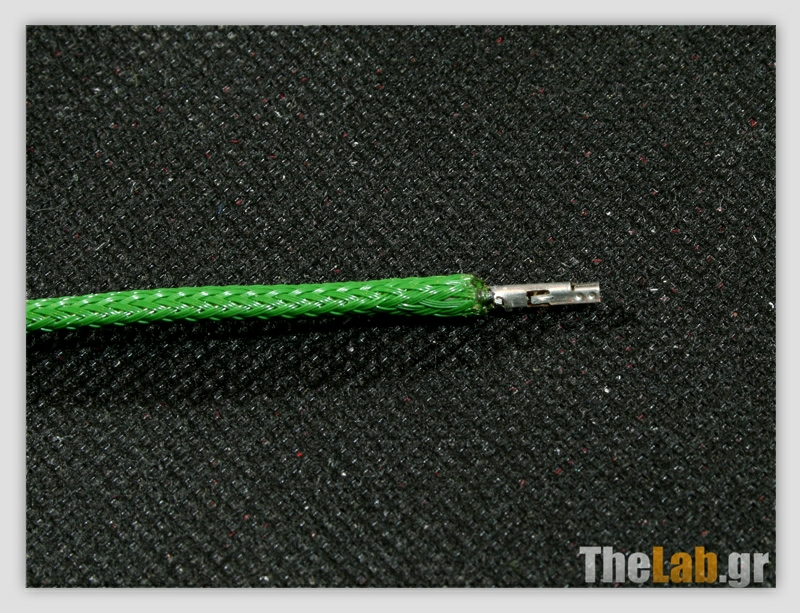

Ο ένας είναι ο ίδιος ακριβώς με τον απο πάνω που περιέγραψα για το αρτάνι

IMG_3099s.jpg?m=1342286658 IMG_3104s.jpg?m=1342286663


Ο άλλος είναι να κόψετε το crimp απο το καλώδιο και στο νέο crimp που θα περάσετε να πιάσετε -εκτός απο το καλώδιο- και το Sleeve. Προτιμάω τον πρώτο τρόπο χάριν ευκολίας και λιγότερων εξόδων :)

Κάποιος θα αναρωτηθεί "Kαι είναι σταθερό έτσι; Ή στο πρώτο τράβηγμα θα το πάρω στο χέρι είτε το αρτάνι είτε το Sleeve;"
H απάντησή μου είναι ότι δεν παίζει να βγει με τίποτα, είτε το Sleeve, είτε το αρτάνι με αυτόν τον τρόπο απο το καλώδιο, ακόμα και αν προσπαθήσετε να το βγάλετε επίτηδες. Ο μόνος τρόπος είναι με ένα μικρό ψαλίδι να το κόψετε στο σημείο που το λιώσαμε και ίσως χρειαστεί να το ξαναζεστάνετε για να μαλακώσει. Είναι πολύ πιο σταθερός τρόπος απο ότι αυτός με το μακαρόνι. Το αρτάνι όταν λιώσει ουσιαστικά γίνεται σαν κόλλα και αφού κρυώσει είναι σκληρό σαν πέτρα.
Αν πάλι πιάσετε είτε το sleeve είτε το αρτάνι μέσα στο crimp, δεν νομίζω να έχετε κάποια αμφιβολία για το αν θα είναι σταθερό ή όχι.

Αρτάνιασμα Data & Power Sata καλωδίωνΔυστυχώς εδώ όπως προανέφερα θα σας στεναχωρήσω. Με το αρτάνι δεν μπορείτε να ντύσετε τα καλώδια Data Sata.
Θα χρειαστείτε είτε sleeve για Data Sata καλώδια, είτε κάποιο έτοιμο pre-sleeved Data Sata. Οπότε ανατρέχετε στην σελίδα 6 που περιγράφει την διαδικασία με sleeve...

Για τα power Sata υπάρχει λύση και είναι ακριβώς η ίδια με αυτή στη σελίδα 7 που αναφέραμε με το sleeve. Θα χρειαστούμε μακαρόνι για τα ενδιάμεσα Power Sata και στο μόνο σημείο που μπορούμε να γλυτώσουμε το μακαρόνι είναι στα τερματικά Power Sata.
Επίσης σε σχέση με το sleeve ισχύει και εδώ ότι κόβουμε το αρτάνι όντας τεντωμένο για να ντύσει τα καλώδια απο σημάδι σε σημάδι.
Τέλος η μόνη διαφορά είναι ότι δεν θα καταφέρετε με τίποτα όση εμπειρία και να έχετε, να περάσετε την τρίαινα του τερματικού power sata χωρίς κάποια προστασία. Θα χρειαστείτε είτε την χαρτοταινία και πάλι για να την σκεπάσετε, είτε ένα κομμάτι απο σωλήνα κεραίας για να προστατέψετε το αρτάνι απο τα τρία αυτά δοντάκια. Κατά τα άλλα είναι η ίδια ακριβώς διαδικασία :)

Δεν έχετε παράπονο όμως, φτηνά την βγάλατε με το διάβασμα σε αυτή τη σελίδα :fun:

Αρτάνιασμα molex καλωδίωνΕδώ αρχίζει και πάλι ο πονοκέφαλος. Και αν με το Sleeve την βγάλαμε με ένα Depon, εδώ μάλλον θα χρειαστούμε διπλή δόση ή κανένα πιο ισχυρό παυσίπονο (πάρτε και καμια θεία για ξεμάτιασμα δεν κάνει κακό! :p)
Και τώρα θα μου πείτε:
-"Γιατί; Tο ίδιο θα είναι με το Sleeve απλά θα πρέπει και πάλι να τεντώσουμε το αρτάνι πριν το κόψουμε".
Χμμμ δυστυχώς όχι δεν είναι καθόλου το ίδιο και μάλιστα εξαρτάται απο κάποια πράγματα, για το πόσο φτηνά θα την βγάλουμε.
Το αρτάνι σε σχέση με το Sleeve δεν έχει την ιδιότητα να αυξάνει τη διάμετρό του. Δεν είναι τόσο ελαστικό όσο το Sleeve. Για την ακρίβεια δεν είναι καθόλου ελαστικό και η διάμετρός του δεν αυξάνεται πάνω απο περίπου 4mm, άντε να πάει 5mm.
Και τι με νοιάζει εμένα θα μου πείτε πάλι; Ας θυμίσω λίγο τι έγινε στο Sleeving και πως πέρασε το υλικό απο το ενδιάμεσο crimp

IMG_2975s.jpg?m=1342188626

Ναι καλά είδατε. Στο σημείο που συναντούσε το Sleeve το ντυμένο με χαρτοταινία ενδιάμεσο crimp δεν δυσκολευτήκαμε καθώς το Sleeve έχει την ιδιότητα να αυξάνει την διάμετρό του. Το αρτάνι δεν την έχει αυτή την ιδιότητα.

-Και τώρα τι κάνουμε ρε συ karmen1983;

Μην μου αγχώνεστε μη μου πανικοβάλεστε. Θα τα βρούμε όλα εδω πέρα και θέλει δε θέλει το molex, θα το αρτανιάσουμε για το γαμώτο και μάλιστα χωρίς μακαρόνια. :yes2:

Για αρχή θα χρειαστείτε πάλι μία σωλήνα από την κεραία που έχετε πετσοκόψει πλέον.
Αυτή τη φορά διαλέγουμε τη σωλήνα με εξωτερική διάμετρο ~4,20 χιλιοστά.

IMG_3658s.jpg?m=1344696231

Αυτό το οποίο κάνουμε στην κεραία είναι με λίγη προσοχή να την ξεχειλώσουμε ελαφρώς με το μυτοτσίμπιδό μας σε ένα σημείο, έτσι ώστε να γίνει οβάλ. Προσέξτε όχι πολύ, ίσα που να κάνει μία μικρή παραμόρφωση, όπως φαίνεται ακριβώς στην παρακάτω εικόνα.

IMG_3697s.jpg?m=1344696258

Επιλέξαμε αυτή τη διάμετρο καθώς είναι η μέγιστη δυνατή απο την οποία θα περάσει το αρτάνι μας, χωρίς να καταβάλουμε μεγάλη προσπάθεια

IMG_3665s.jpg?m=1344696234

Αν το παρατηρήσατε, για πρώτη φορά δεν έχω κάψει το αρτάνι στις άκρες του. Αντιθέτως το έχω ταλαιπωρήσει και λίγο ώστε να ξεφτύσει. Αυτό το κάνω για να μπορέσει να περάσει απο το δύσκολο σημείο του ενδιάμεσου molex crimp. Να μην χάσει την έστω και μικρή ελαστικότητά του με απλά λόγια.

Βρισκόμαστε και πάλι στο στάδιο όπου έχουμε βγάλει τα καλώδια απο το τερματικό και το ενδιάμεσο molex. Τα κοιτάμε καλά και μας κοιτάνε και αναρωτιόμαστε τίνος το πείσμα θα περάσει. :p
Καλά μαντέψατε θα περάσει το δικό μας και μάλιστα υπάρχουν δύο τρόποι. Ο ένας είναι να κόψετε τα καλώδια και να επανατοποθετήσετε τα crimps, αφού έχετε ντύσει το κάθε καλώδιο. Ξέρω, δεν σας αρέσει αυτός ο τρόπος, απλά έπρεπε να τον αναφέρω :)
Πάμε τώρα στον άλλο τρόπο για χάρη του οποίου έχουμε εφοδιαστεί με τη σωλήνα απο την κεραία μας.

IMG_3668s.jpg?m=1344696236

Εδώ θέλω την προσοχή σας σε μία λεπτομέρεια. Το ενδιάμεσο crimp δε το γυρνάμε προς όποια μεριά θέλουμε. Αλλά με τέτοιο τρόπο έτσι ώστε, περνώντας το αρτάνι τα δύο δοντάκια του molex crimp, να μην μας προκαλέσουν κανένα εμπόδιο.

IMG_3654s.jpg?m=1344696229

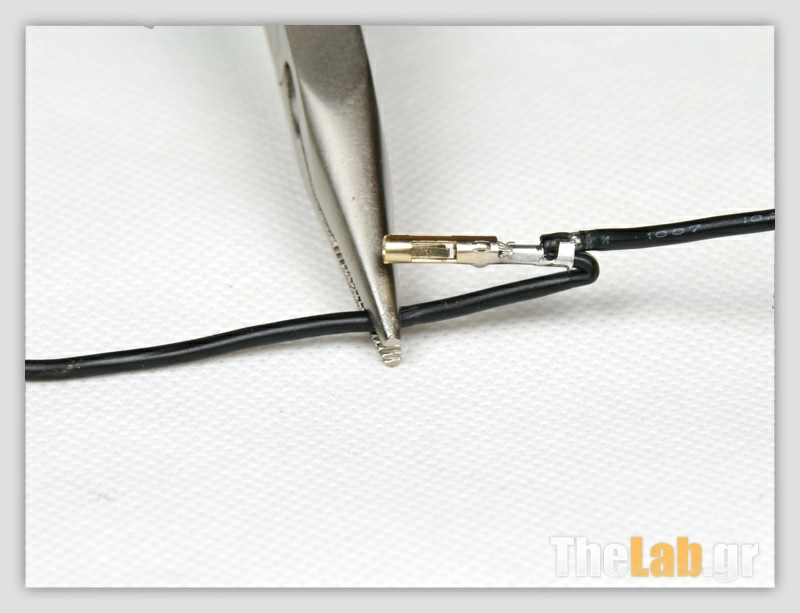

Αφού το στρέψουμε προς τη σωστή φορά, παίρνουμε στα χέρια μας το μυτοτσίμπιδο και με προσοχή κάνουμε δύο κινήσεις. Η μία είναι στο σημείο ακριβώς που θα ακουμπάει η άκρη του molex crimp το καλώδιο να πιέσουμε λίγο με το μυτοτσίμπιδο και να κάνουμε το καλώδιο ελαφρά πλακέ. Μην το παρακάνετε όμως.

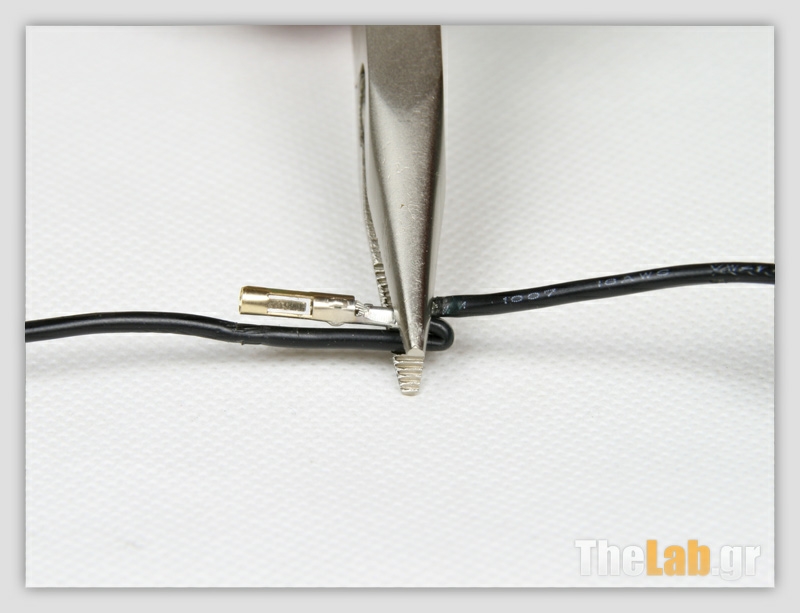

Το δεύτερο είναι να πιέσουμε και πάλι ελαφρά στο σημείο που έχουμε την ένωση των δύο καλωδίων με το crimp.

IMG_3706s.jpg?m=1344696264 IMG_3711s.jpg?m=1344696267


Εγώ επειδή έκανα τις ίδιες κινήσεις αρκετές φορές για χάρη των φωτογραφιών αν δείτε έχω "τραυματίσει" ελαφρά το καλώδιο στο σημείο ένωσης. Αν πάθετε κάτι τέτοιο μην ξεχάσετε να βάλετε ένα μικρό κομμάτι από θερμοσυστελόμενο μακαρόνι και να καλύψετε την απροσεξία σας.
tip: Αν προσέξετε το μυτοτσίμπιδό μου έχει κοφτερά "δόντια". Καλά θα κάνετε ή να χρησιμοποιήσετε ένα με πιο "γέρικα δόντια" ή να βάλετε στις άκρες του δύο κομμάτια θερμοσυστελόμενο μακαρόνι, έτσι ώστε να μειώσετε και άλλο τις πιθανότητες να τραυματίσετε τα καλώδια σας.

Ολα ωραία μέχρι στιγμής και έφτασε η ώρα για να ντύσουμε το καλώδιο. Περνάμε αρχικά στη σωλήνα μας το αρτάνι αφού έχουμε και πάλι μετρήσει και κόψει. ΟΜΩΣ εδώ είναι άλλο ένα σημείο που θέλει προσοχή. Κόψτε 2 με 3 εκατοστά παραπάνω αρτάνι από όσο θα χρειαστείτε και αυτό γιατί όπως είπαμε, δεν θα κάψουμε την άκρη απο το αρτάνι μας, αλλά θα την αφήσουμε να ξεφτίσει λίγο.

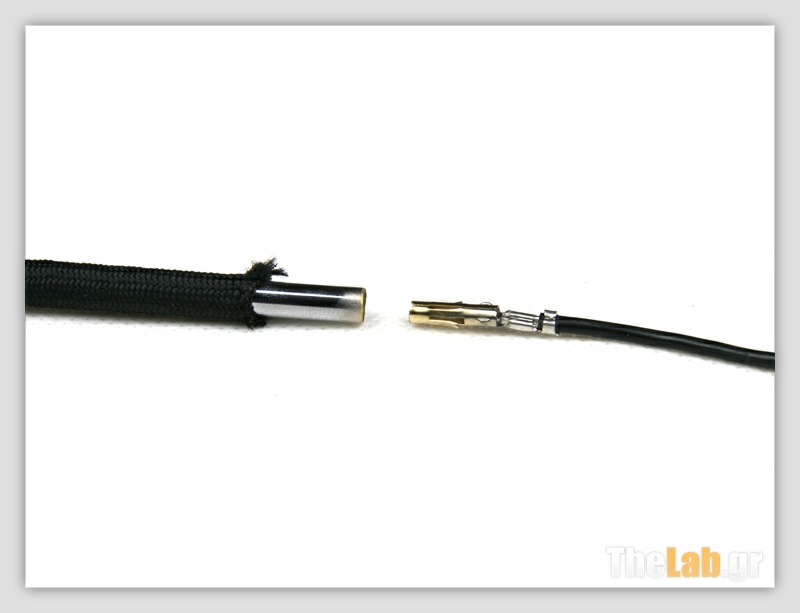

Περνάμε το το τερματικό crimp αρχικά και φτάνουμε στο ενδιάμεσο.

IMG_3673s.jpg?m=1344696239 IMG_3675s.jpg?m=1344696243


Σε αυτό το σημείο πιέζουμε το crimp να μπει μέσα στη σωλήνα. Αν δεν έχετε κάνει αρκετά πλακέ το καλώδιο στο σημείο που είπαμε πριν, δεν θα καταφέρετε -εύκολα τουλάχιστον- να βάλετε το crimp μέσα στη σωλήνα.

IMG_3678s.jpg?m=1344696246

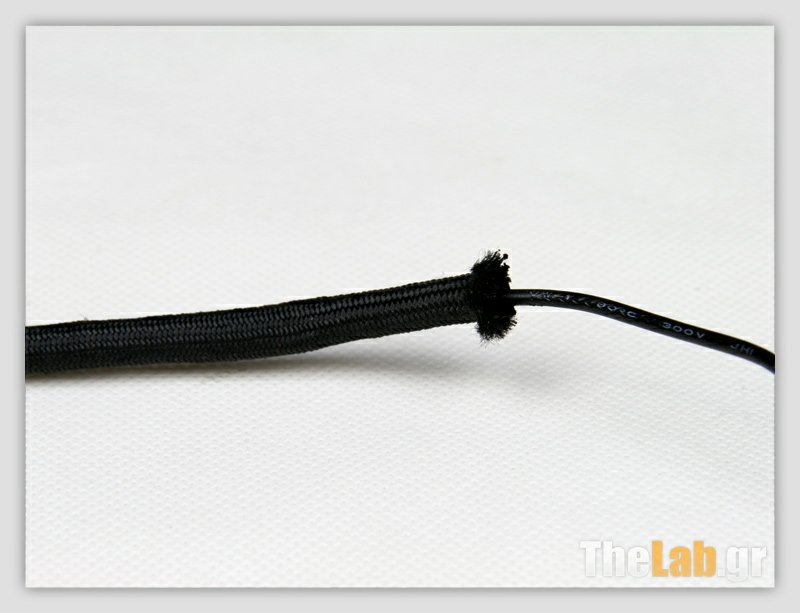

Τώρα κρατάμε με το ένα χέρι τη σωλήνα και με το άλλο σπρώχνουμε το αρτάνι με κατεύθυνση απο τη σωλήνα και προς τα έσω του ενδιάμεσου molex crimp. Αν τα έχουμε κάνει όλα σωστά θα περάσει χωρίς κανένα απολύτως πρόβλημα :)

IMG_3689s.jpg?m=1344696249 IMG_3691s.jpg?m=1344696253


IMG_3693s.jpg?m=1344696255

Παίρνουμε ένα μικρό ψαλίδι και κόβουμε τα σημεία που έχει ξεφτίσει το αρτάνι μας και το καίμε ελαφρά

IMG_3716s.jpg?m=1344696270

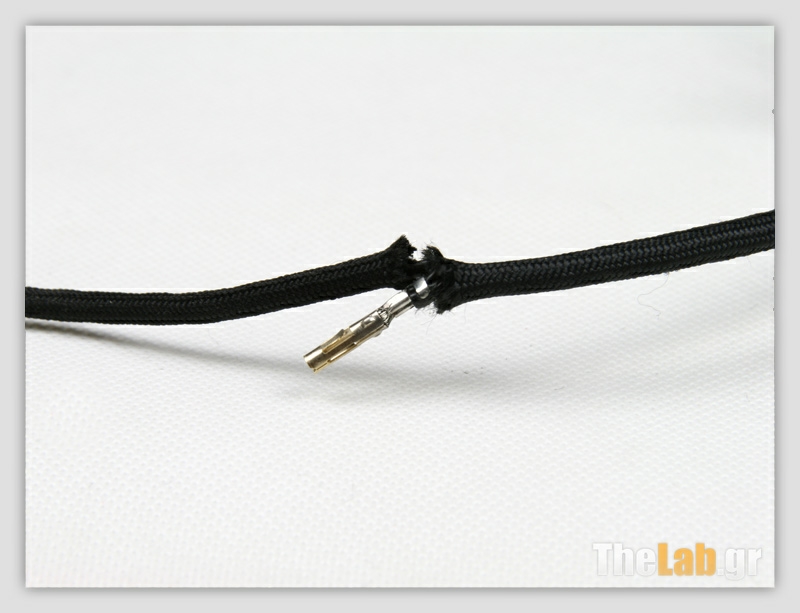

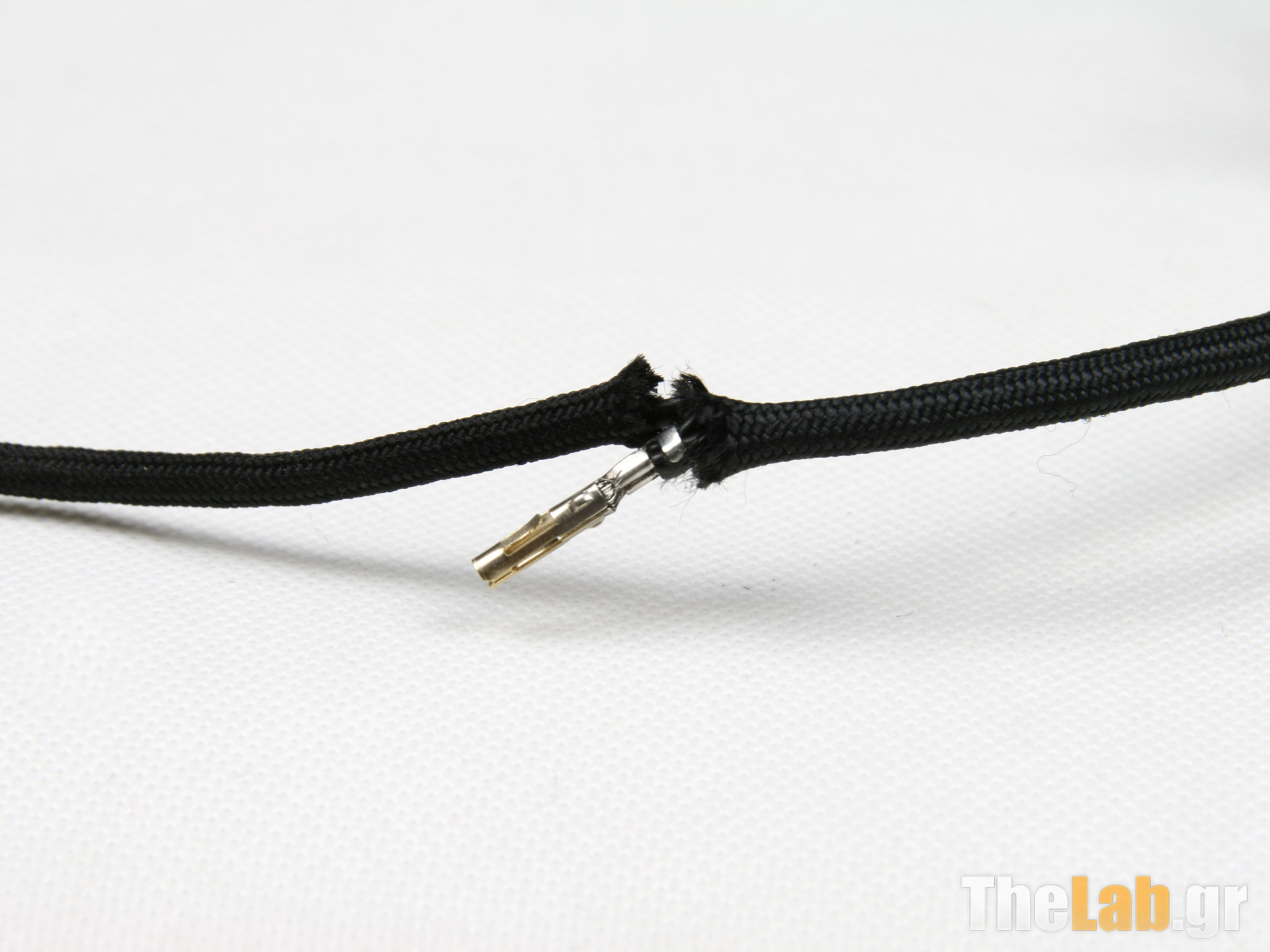

Και συνεχίζουμε με το τερματικό καλώδιο το οποίο, μετά απο όσα έχετε κάνει δε θα έχετε πρόβλημα να το ντύσετε. Δεν χρειάζεται καν να προστατέψετε το αρτάνι με κάποια σωλήνα. Περνάει αμέσως χωρίς την παραμικρή δυσκολία. Ενα μόνο σημείο που θα πρέπει να προσέξουμε και εδώ είναι ότι και σε αυτό το σημείο, δεν καίμε το αρτάνι μας και κόβουμε 2-3 εκατοστά επίσης παραπάνω.
Σίγουρα αναρωτιέστε το γιατί. Η απορία σας θα λυθεί λίγο αργότερα :)

IMG_3721s.jpg?m=1344696277

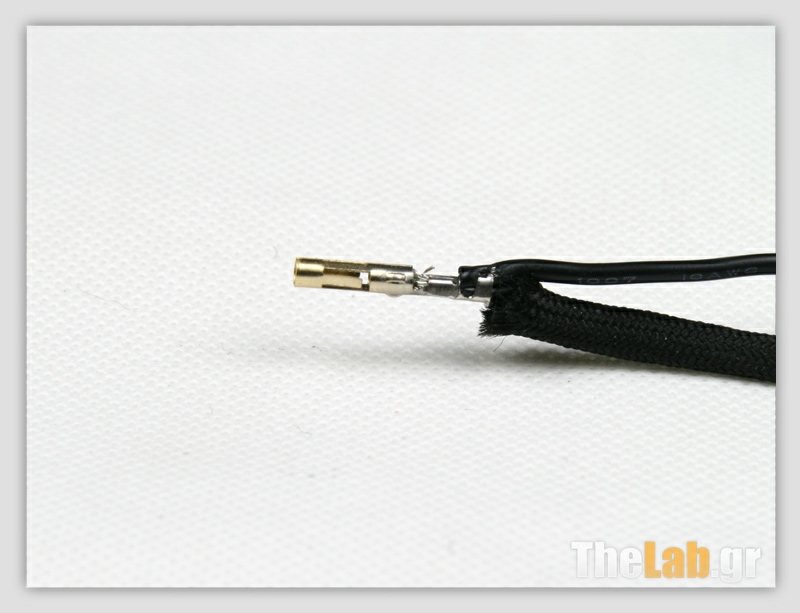

Και τώρα πρέπει να σταθεροποιήσουμε το αρτάνι μας χωρίς μακαρόνι όπως υποσχέθηκα. Το πρόβλημα είναι ότι το αρτάνι δεν περνάει τόσο μέσα όσο χρειαζόμαστε για να το στερεώσουμε στο σημείο αμέσως μετά τα καλώδια όπου είναι το "μαγικό σκαλοπάτι".

IMG_3735s.jpg?m=1344696288

Έτσι και πάλι χρειάζεται μία μικρή παρέμβαση από τη μεριά μας. Επειδή είναι δύσκολο να σας δείξω την παρέμβαση με μία φωτογραφία απευθείας πάνω στο καλώδιο που δουλεύω, θα σας δείξω τι κάνουμε πάνω στη σωλήνα και εσείς στο μυαλό σας να έχετε ότι, όπου σωλήνα=καλώδιο :)

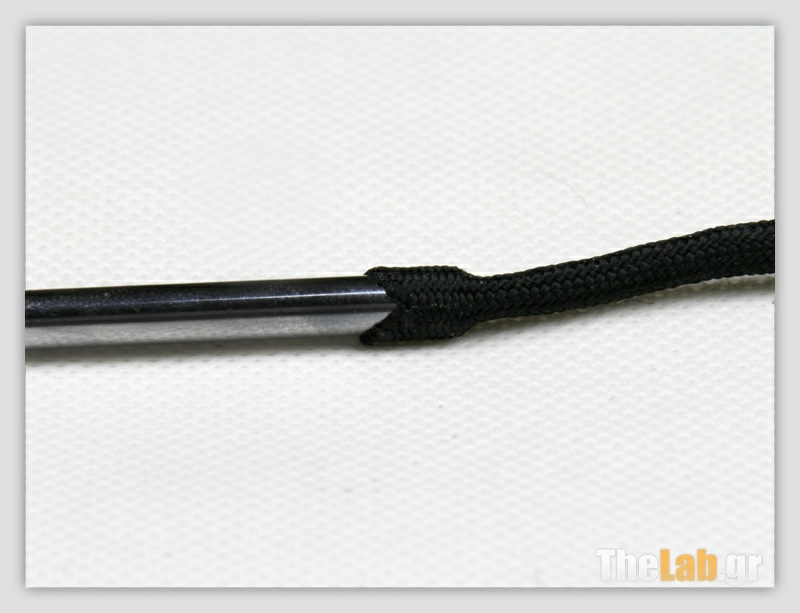

Αυτή η μικρή παρέμβαση δεν είναι τίποτα άλλο από ένα μικρό (τριγωνικό) κόψιμο στο αρτάνι και αμέσως μετά το κάψιμό του με τον αναπτήρα έτσι ώστε να μην συνεχίζει να ξεφτίζει

IMG_3727s.jpg?m=1344696282

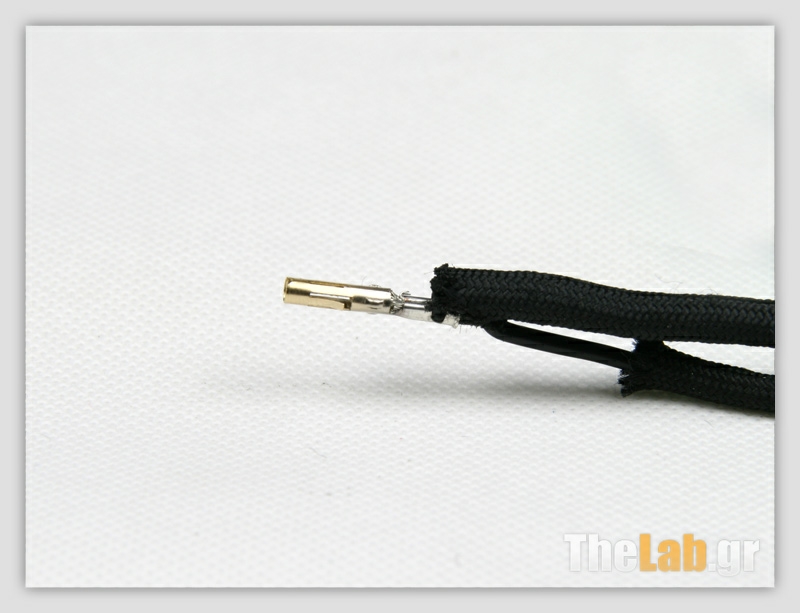

Αυτό το μικρό κενό που δημιουργήσαμε, θα "χωθεί" ανάμεσα στα δύο καλώδια και θα δώσει την δυνατότητα στο αρτάνι να φτάσει στο "μαγικό σκαλοπάτι". Το ίδιο κάνουμε και για τα δύο κομμάτια απο αρτάνι που έχουμε περάσει.

IMG_3730s.jpg?m=1344696285 IMG_3737s.jpg?m=1344696292


Τώρα δεν έμεινε τίποτα άλλο απο το να κάψουμε το αρτάνι και με τα δάκτυλά μας να το κάνουμε να στερεωθεί στο πολυπόθητο σημείο. Στρίβοντας τα δάκτυλά μας γύρω απο το ζεσταμένο αρτάνι πετυχαίνουμε να κολλήσουν και μεταξύ τους τα δύο κομμάτια. Οπότε δεν θα βγει καθόλου -μα καθόλου- εύκολα το αρτάνι αν τραβήξετε το καλώδιο.

IMG_3757s.jpg?m=1344701960

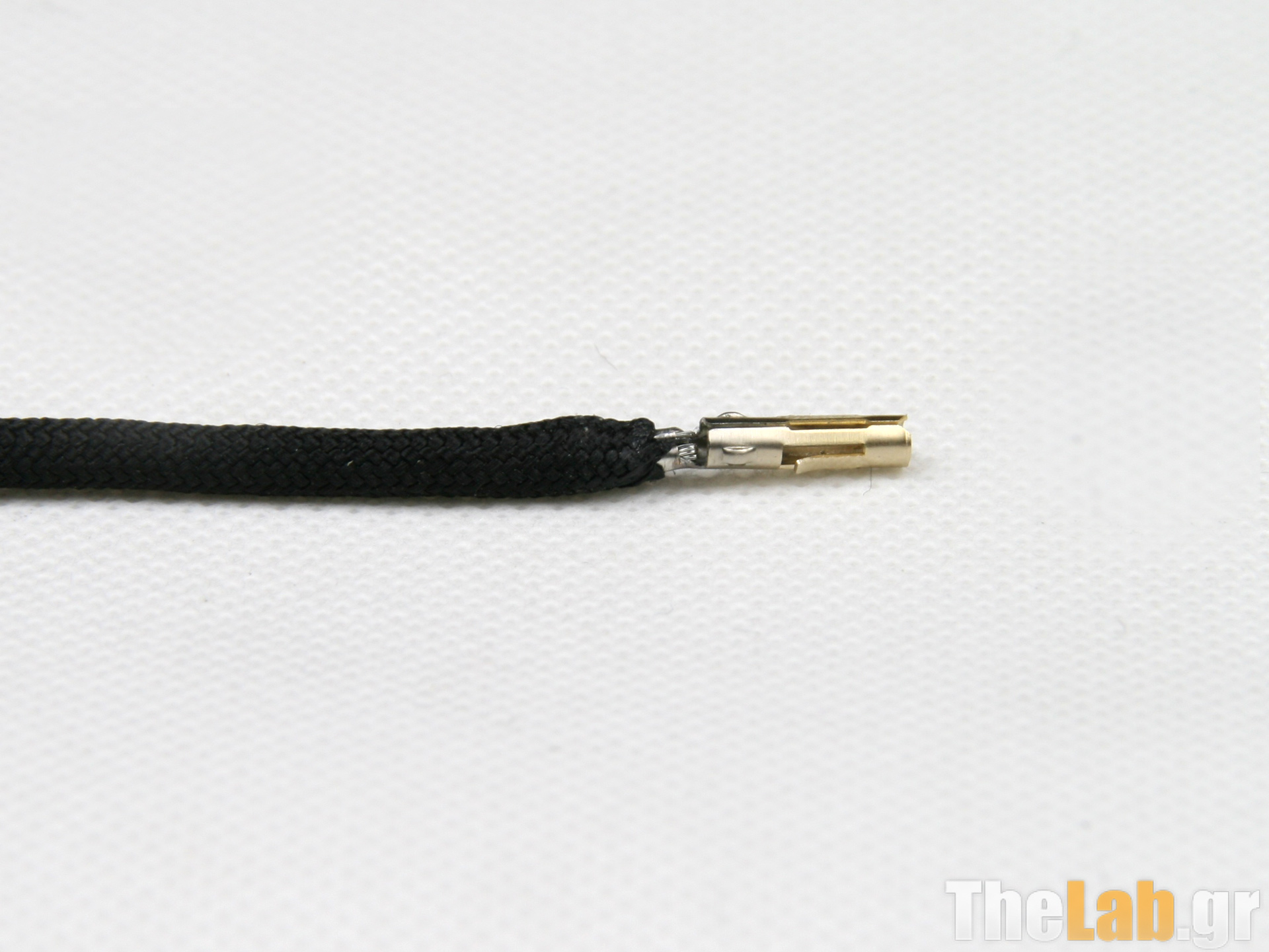

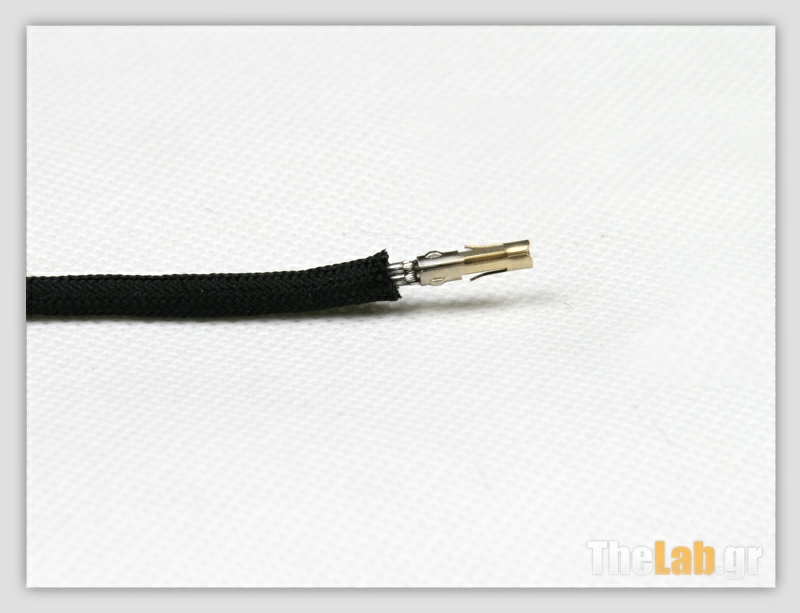

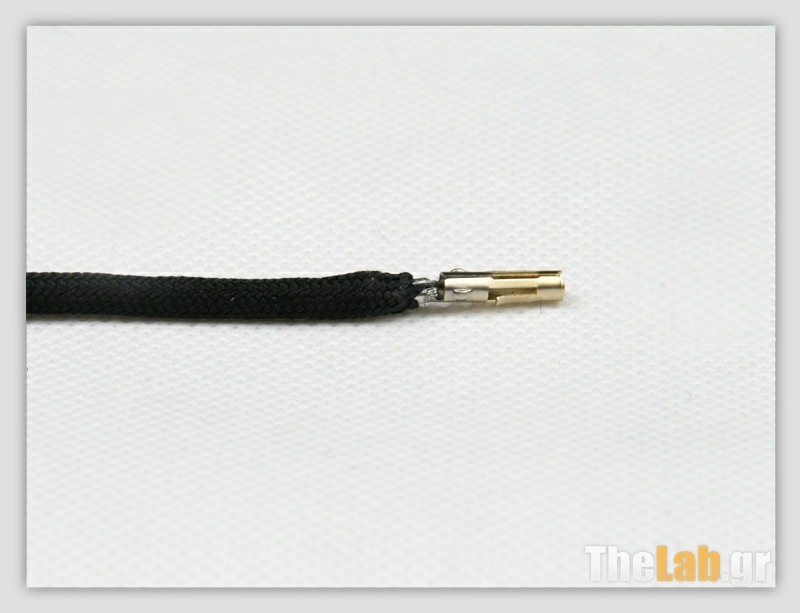

Το ίδιο σκηνικό και για το τερματικό molex με το κλασικό πλέον τέντωμα. Αφού έχουμε καθαρίσει και πάλι τα ξεφτίσματα που έκανε το αρτάνι (εδώ είναι τα μερικά εκατοστά παραπάνω)

IMG_3744s.jpg?m=1344696297 IMG_3748s.jpg?m=1344696300


Σπρώξιμο των καλωδίων στις υποδοχές και αυτό ήτανε........ Για το ένα καλώδιο :p

IMG_3741s.jpg?m=1344696295 IMG_3750s.jpg?m=1344696301


Αρτάνιασμα καλωδίων ανεμιστήραΕδώ η διαδικασία δεν διαφέρει και πολύ απο αυτή που δείξαμε κατά το Sleeving. Η μόνη διαφορά -πέρα απο το κλασικό πλέον τέντωμα του αρτανιού- είναι η σειρά που θα περάσουμε τα θερμοσυστελόμενα μακαρόνια, συν μία μικρή, αλλά σημαντική λεπτομέρεια.
Είμαστε και πάλι στο στάδιο όπου έχουμε αφαιρέσει τα pins απο τις επαφές του ανεμιστήρα -ΑΦΟΥ έχουμε βάλει τα σημάδια μας- έτσι ώστε να τα επανατοποθετήσουμε στις σωστές θέσεις και να ξέρουμε μέχρι που θα πάει το αρτάνι. (εδώ δεν έχω σημαδέψει βύσμα και καλώδιο με διαφορετικού χρώματος μαρκαδόρο γιατί τα καλώδια είναι χρωματιστά, οπότε στην επανατοποθέτηση τους δεν θα είχα θέμα)

IMG_3559s.jpg?m=1344346498

Και εδώ με ένα μικρό κομμάτι χαρτοταινίας κολλάμε μεταξύ τους τα τρία Pins. ΟΜΩΣ στην συγκεκριμένη περίπτωση δεν τα κολλάμε με την χαρτοταινία όλα μαζί (το ένα δίπλα στο άλλο), γιατί αυτό θα προκαλέσει αύξηση της διαμέτρου η οποία, θα μας εμποδίσει να περάσουμε τα καλώδια μέσα απο το αρτάνι. Αυτό το οποίο κάνουμε είναι να αφήσουμε απόσταση μεταξύ των fan crimps και να μην "πέφτει" το ένα επάνω στο άλλο. (αυτό το στάδιο όταν θα έχετε αποκτήσει μία μικρή εμπειρία, μπορείτε να το παρακάμψετε εντελώς και να περάσετε τα crimps απευθείας μέσα απο το αρτάνι, χωρίς την χρήση χαρτοταινίας)

IMG_3578s.jpg?m=1344346500 IMG_3582s.jpg?m=1344346502


Στη συνέχεια κόβουμε ένα κομμάτι αρτάνι τόσο ώστε, αν το τεντώσουμε και πάλι να φτάνει στα σημεία που έχουμε σημαδέψει. Ξεκινάει η διαδικασία παραμάνας έως ότου ντύσουμε το καλώδιο, οπότε και φτάνουμε στο σημείο που διαφέρει η διαδικασία από αυτή του Sleeving. Θυμίζω ότι τότε πρώτα είχαμε περάσει το μικρό μακαρόνι και το είχαμε ζεστάνει από την μεριά που είναι το κυρίως σώμα του ανεμιστήρα. Θυμίζω διαστάσεις:

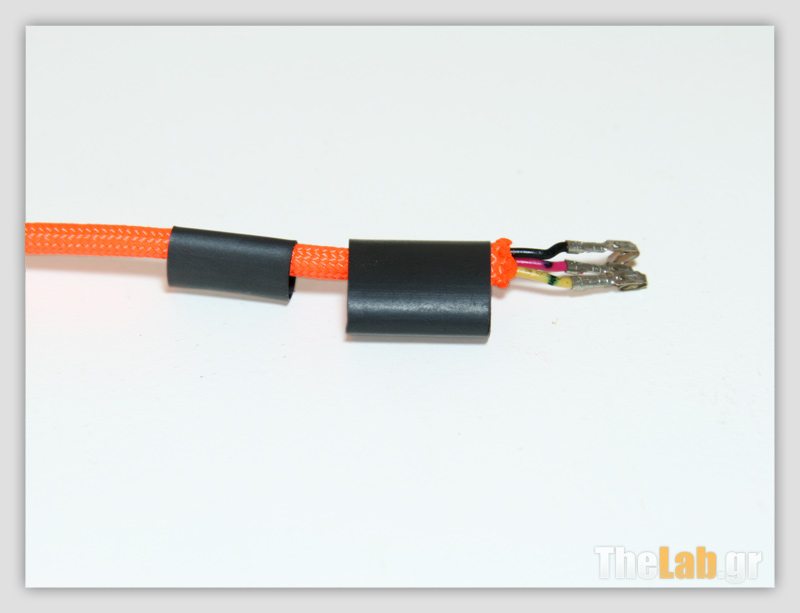

Ένα θερμοσυστελόμενο μακαρόνι 15mm μήκους, όπως αυτά που βάλαμε στα ATX καλώδια και ένα ακόμα 15mm μήκους, όπως αυτά που χρησιμοποιήσαμε στα sata. Το πρώτο πάει προς την μεριά του σώματος του ανεμιστήρα και το δεύτερο στο 3pin βύσμα.
Έχουμε λοιπόν το παρακάτω

IMG_3585s.jpg?m=1344346503

Στην περίπτωση του αρτανιού, πρώτα περνάμε απο το πιστόλι θερμού αέρα το μακαρόνι που είναι από τη μεριά του 3pin βύσματος και έχουμε το παρακάτω αποτέλεσμα

IMG_3595s.jpg?m=1344346506

Για να ολοκληρωθεί σωστά η διαδικασία τεντώνουμε το αρτάνι προς την μεριά του σώματος του ανεμιστήρα και θερμαίνοντας το μακαρόνι που είναι από εκείνη την μεριά παίρνουμε το τελικό αποτέλεσμα

IMG_3587s.jpg?m=1344346504 IMG_3651s.jpg?m=1344685399


Κάποιος θα με ρωτήσει για ποιο λόγο ακολούθησα ανάποδη σειρά εγκατάστασης στα μακαρόνια. Η απάντηση είναι απλή. Αν γίνει κάποια ατέλεια ή αν δεν καταφέρετε στο αρτάνιασμα του ανεμιστήρα να τεντώσετε αρκετά καλά το υλικό, η ατέλεια θα είναι στο πίσω μέρος του ανεμιστήρα όπου και θα κρυφτεί. Ενώ η μεριά με το 3pin βύσμα είναι συνήθως και η ορατή. Αν βέβαια έχετε κάποιον fan controller στις 5.25" ή το κουτί σας, σας επιτρέπει πλήρη κάλυψη των καλωδίων δεν θα έχετε θέμα με την σειρά εγκατάστασης του θερμοσυστελόμενου μακαρονιού.
Τελικό tip: Οταν πλέον φτιάξετε δύο τρία fans ή παίξετε λίγο με το αρτάνι μπορείτε να ακολουθήσετε όποια σειρά θέλετε. Το τελικό αποτέλεσμα είμαι σίγουρη ότι θα είναι άριστο. :)

Sleeve VS Paracord...
vs.jpg?m=1344804801

Eφτασε η μεγάλη ώρα. Τόση ώρα σας ζαλίζω με τα καλώδια. Κάποιος θα με ρωτήσει ποιο απο τα δύο υλικά να διαλέξει για να ντύσει τα καλώδια του τροφοδοτικού του.
Αρχικά να πω ότι προσωπικά δεν ξανα αγοράζω Sleeve με εξαίρεση μερικά μέτρα για Data Sata καλώδια. Και θα εξηγήσω αμέσως το γιατί.

1) Όπως είδατε από φωτογραφίες το αρτάνι δεν έχει να ζηλέψει σε ομορφιά από το Sleeve.
2) Το αρτάνι δεν αφήνει να φανεί το καλώδιο από μέσα. Έτσι όταν ντύσετε ένα κόκκινο καλώδιο με λευκό αρτάνι θα βλέπετε λευκό και δε θα μοιάζει με ροζ. Αυτό για να το αποφύγετε με το sleeve θα πρέπει είτε να μην επιλέξετε λευκό sleeve, είτε να αντικαταστήσετε το καλώδιο με λευκό, είτε να ντύσετε τα καλώδια με λευκό θερμοσυστελόμενο μακαρόνι με αποτέλεσμα να κρυφτεί η χρωματική διαφορά μεν, αλλά να τα κάνετε κούτσουρα και άκαμπτα δε.
3) Για 60 μέτρα αρτάνι θα ξοδέψετε περί τα 20 ευρώ, ενώ για 60 μέτρα Sleeve είστε στα 60ευρώ και βάλε. (νομίζω είναι το μεγαλύτερο πλεονέκτημα του αρτανιού έναντι του Sleeve)
4) Με το αρτάνι πετυχαίνετε πιο εύκολα το ντύσιμο άνευ μακαρονιού στα καλώδια σε σχέση με το Sleeve.
5) Τα καλώδια που είναι ντυμένα με αρτάνι είναι πιο εύκαμπτα, σε σχέση με αυτά που έχουν ντυθεί με sleeve.
6) Δεν θα ντύσετε με αρτάνι Data Sata καλώδια. Αυτό είναι ένα αρνητικό αλλά σας έχει γλυτώσει πολλά χρήματα σε σχέση με το Sleeve. Οπότε για να λυθεί αυτό το πρόβλημα απλά παραγγέλνετε μερικά μέτρα Sata sleeve.
7) Το αρτάνι χάνει σε ένα ακόμα σημείο έναντι του Sleeve. Το σημείο αυτό είναι η ευκολία στην εγκατάσταση. Είναι πιο tricky απο το Sleeve όπως είδαμε.
8) Τέλος ένα ακόμα μειονέκτημα του αρτανιού σε σχέση με τα συμβατικά nylon sleeves είναι ότι καθαρίζει πιο δύσκολα και ποτίζει πιο εύκολα από βρόμικα χέρια (ειδικά αν επιλέξετε ανοιχτόχρωμο αρτάνι). Αν δε είστε από αυτούς που αγαπάτε το νερό μέσα στο σύστημά σας, καθαρίστε καλά τα χέρια σας πριν πιάσετε τα αρτανιασμένα καλώδιά σας.

Μετράτε θετικά και αρνητικά και αποφασίζετε. Επίσης μπορείτε να παραγγείλετε μερικά μέτρα αρτάνι από τα καταστήματα που προανέφερα και να κάνετε μία δοκιμή χωρίς να χάσετε το τρομερό χρηματικό ποσό.

Απρόοπτα κατά την διαδικασία και τρόποι αντιμετώπισηςΟπως σε κάθε επέμβαση και εδώ καραδοκούν κάποια απρόοπτα που δεν μας αρέσουν καθόλου όταν συμβαίνουν.

Υπ αριθμόν 1 απρόοπτο

"Εγώ karmen1983 έκανα τα βήματα που είπες για να αφαιρέσω το crimp απο την υποδοχή, αλλά αντί να το αφαιρέσω έμεινε μέσα και πήρα στο χέρι μου μόνο το καλώδιο. ΤΙ ΚΑΝΩ;;;" [πανικός_mode_ on]

Προφανώς είτε βιαστήκατε να τραβήξετε το καλώδιο, είτε η εργοστασιακή διαδικασία πρεσαρίσματος του crimp ήταν χάλια. Δεν θέλω πανικό και δεν θέλω να διακρίνω απογοήτευση. Τα στραβά είναι στο πρόγραμμα και εδώ είμαστε για να δώσουμε λύσεις.

Στα χέρια μας λοιπόν αυτή τη στιγμή έχουμε το παρακάτω αποτέλεσμα.

IMG_3791s.jpg?m=1344788626

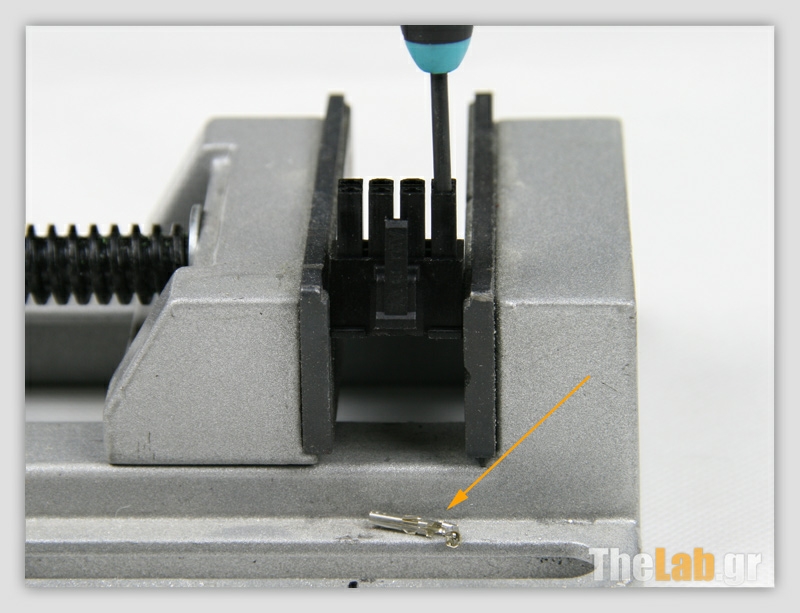

Αυτό το οποίο κάνετε είναι να πάρετε το μικρό και λεπτό κατσαβίδι. Να το βάλετε στην πλαστική επαφή όπως φαίνεται παρακάτω και με το άλλο σας χέρι -που θα παίζει τον ρόλο σφυριού- να το σπρώξετε να βγει.
Προσοχή: Αν δεν το καταλάβατε παίζουμε με κατσαβίδι που δεν θέλουμε σε καμία περίπτωση να πάει στα χεράκια μας κατά το σπρώξιμο και να δοκιμάσει την αντοχή τους. Η μέγγενη δεν χρησιμοποιήθηκε τυχαία. Για μία ακόμα φορά θέλω να έχετε τα μάτια σας ορθάνοικτα!!!

IMG_3794s.jpg?m=1344788630 IMG_3796s.jpg?m=1344788633


IMG_3801s.jpg?m=1344788637

Στη συνέχεια θα χρειαστείτε ένα νέο crimp, μία πρέσα και έναν απογυμνωτή (όχι απαραίτητο) για να εγκαταστήσετε το νέο crimp στο καλώδιο.
Δώστε λίγη προσοχή στην πρώτη φωτογραφία με τα χρωματιστά βελάκια, έτσι ώστε να μπορέσετε να καταλάβετε τι θέλουμε ακριβώς να κάνουμε.
Το πορτοκαλί βέλος, μας δείχνει τα "δοντάκια" που θα πιάσουν το πλαστικό που προστατεύει το πολύκλωνο καλώδίο μας.
Το μπλε βέλος, μας δείχνει τα "δοντάκια" που θα πιάσουν το εσωτερικό και απογυμνωμένο τμήμα του καλωδίου μας.
Το κόκκινο βέλος, μας δείχνει τα "δοντάκια" που πρέπει να μείνουν ανέπαφα, καθώς αν παραμορφωθούν δεν θα μπορέσετε να εισάγετε το crimp μέσα στην πλαστική υποδοχή.

IMG_3823s.jpg?m=1344788651 IMG_3834s.jpg?m=1344788655


IMG_3804s.jpg?m=1344788640

"Karmen1983 μας έσκισες. Θέλω και πρέσα; Πόσο κάνει αυτό το μαραφέτι πάλι;"

Δυστυχώς παιδιά πέρα απο τις τρέλες, πληρώνονται και οι μακακίες μας. Οπότε ναι, θα χρειαστείτε μία πρέσα. Βέβαια μπορεί η διαδικασία να γίνει με αργά βήματα και με μεγάλη προσοχή με ένα μυτοτσίμπιδο, αλλά μην περιμένετε τέλειο αποτέλεσμα.
Η πρέσα της φωτογραφίας είναι απο mdpc και κόστισε μαζί με κάποια crimps TOTE, περί τα 38 ευρώ άνευ μεταφορικών. Αυτή τη στιγμή η τιμή της είναι στα 54,99 ευρώ χωρίς τα μεταφορικά.Τέτοιες πρέσες μπορείτε να βρείτε και στον Φανό, αλλά και σε μαγαζιά ηλεκτρονικού/ηλεκτρολογικού υλικού.
Πρόσφατα αγόρασε φίλος μία απο το Ράδιο Κατουμά στα 28 ευρώ.

"karmen1983 από που αγοράζουμε crimps;"

Στα του εσωτερικού παίδες απο eworld και Φανό. Στα του εξωτερικού από mdpc, aquatuning και φυσικά από ebay.

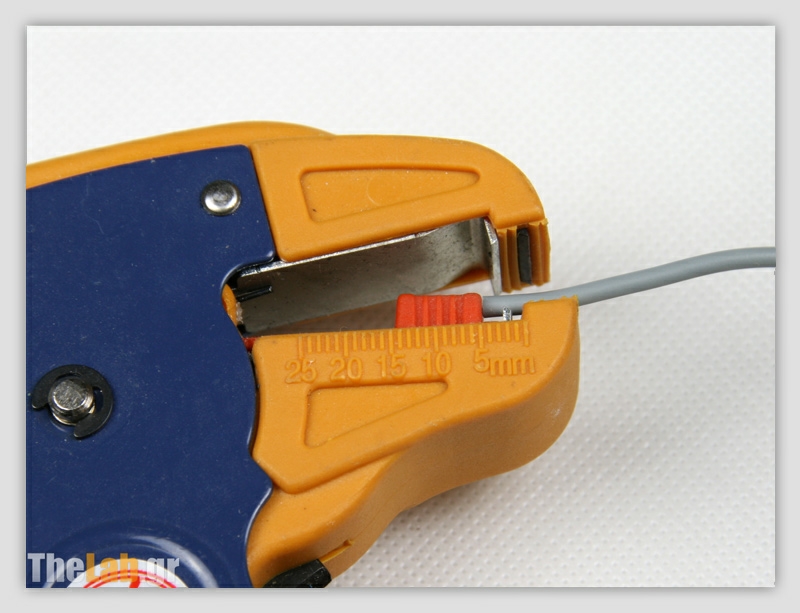

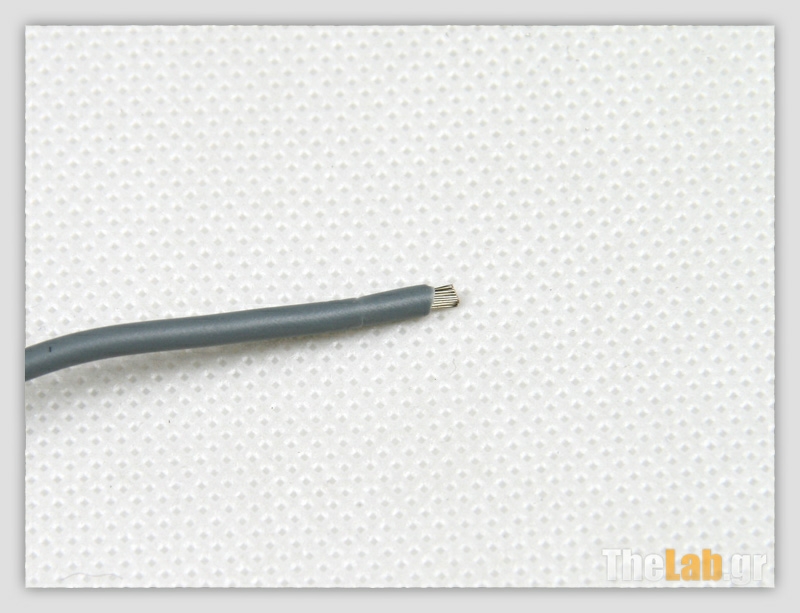

Πάμε να δούμε τι κάνουμε και πως, για να φτιάξουμε την ζημιά που πάθαμε. Αρχικά κόβουμε λίγο το καλώδιο απο την μεριά που πλέον έχει τραυματιστεί από το τράβηγμα. Βάζουμε τον απογυμνωτή μας με τον οδηγό που έχει στη θέση των 5mm. Με αυτό τον τρόπο ο απογυμνωτής θα αφαιρέσει 5 χιλιοστά απο το πλαστικό περιτύλιγμα του πολύκλωνου καλωδίου μας.
Προσοχή και πάλι: Τα σαγόνια του απογυμνωτή είναι για τα καλώδια και όχι για κανένα δάκτυλό μας. Αν δε τον σεβαστείτε, δε θα λυπηθεί σε καμία περίπτωση τα δάκτυλά σας!!!


IMG_3811s.jpg?m=1344788646 IMG_3815s.jpg?m=1344788649


Σειρά παίρνει η κυρία πρέσα μας. Βάζουμε το crimp στη θέση που έχει για 18-22 AWG καλώδιο. Αν έχετε πάθει το ίδιο πράγμα σε καλώδια ανεμιστήρα, τότε βάζετε το αντίστοιχο crimp στη θέση 24-30 AWG. Η διαδικασία δεν διαφέρει.

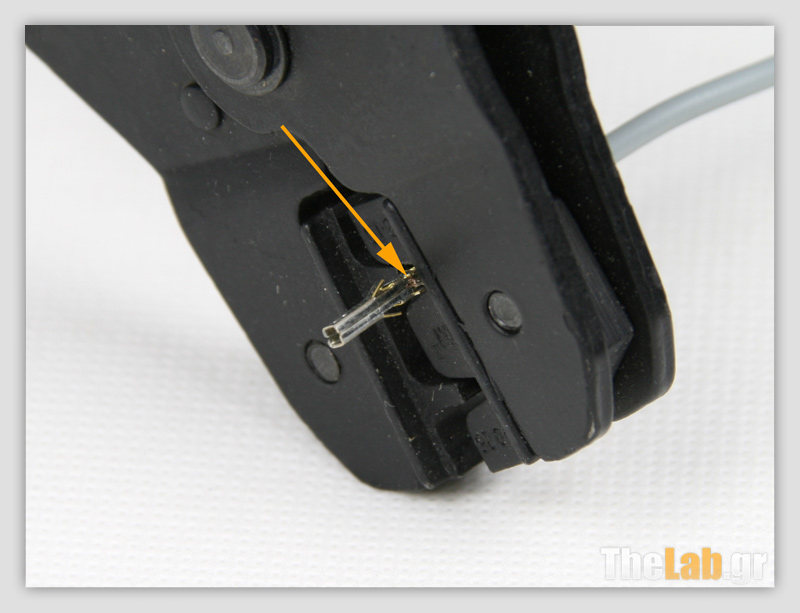

Εδώ προσέχουμε αυτό που σας δείχνω με δύο πορτοκαλί βελάκια στη δεύτερη φωτογραφία που ακολουθεί. Αυτά τα "δοντάκια" που δείχνω, είναι αυτά που είχα δείξει λίγο πριν με κόκκινα βελάκια. Αυτά θα πρέπει να είναι έξω απο το σημείο πρεσαρίσματος του εργαλείου. Αν τα βάλετε μέσα, η πρέσα θα τα τσακίσει κλείνοντας και είναι κάτι που δε το θέλουμε. Μόλις το τοποθετήσουμε στο σωστό σημείο το crimp, κλείνουμε με το ένα χέρι την πρέσα μας μέχρι να ακούσουμε το πρώτο κλικ.

IMG_3838s.jpg?m=1344788658 IMG_3839s.jpg?m=1344788663

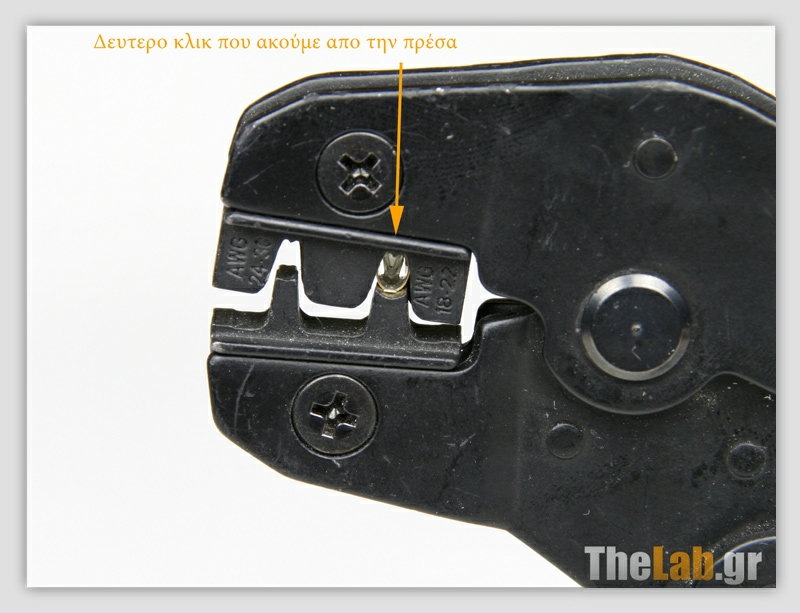

Αν προσπαθήσετε στη φάση του πρώτου κλικ να περάσετε το καλώδιο, δε θα τα καταφέρετε καθώς η πρέσα δεν έχει καταφέρει ακόμα να "ανοίξει για το καλώδιο την πόρτα". Πιέζουμε λίγο ακόμα μέχρι να ακούσουμε το δεύτερο χαρακτηριστικό κλικ και το crimp να είναι όπως ακριβώς φαίνεται στην παρακάτω φωτογραφία. Αν παρατηρήσετε, έχει γίνει σχεδόν κυκλικό. Εισάγουμε το καλώδιό μας μέχρι να δούμε απο την πίσω μεριά της πρέσας, το απογυμνωμένο κομμάτι του (τρίτη φώτο που ακολουθεί)

IMG_3848s.jpg?m=1344788666

IMG_3853s.jpg?m=1344788668 IMG_3864s.jpg?m=1344789901


Πιέζουμε την πρέσα μέχρι να τερματίσει και να μας απελευθερώσει το καλώδιό μας. Και το αποτέλεσμα

IMG_3875s.jpg?m=1344789884

Το παραπάνω είναι ένα επιτυχημένο πρεσαρισμένο καλώδιο. Και αυτό γιατί
1) Τα πρώτα "δόντια" (τα είχα δείξει με το πορτοκαλί βέλος) χώνεψαν" μέσα στην πλαστική μόνωση του καλωδίου.
2) Το πολύκλωνο καλώδιο έχει πιαστεί στα δεύτερα "δόντια" (τα είχα δείξει με μπλε βέλος).
3) Τα "δόντια" που είχαμε δείξει με κόκκινο βέλος μείνανε ανέπαφα.

Υπ αριθμόν 2 απρόοπτο


"Αντί να βγάλω ένα ένα τα καλώδια και να περάσω sleeve, αποφάσισα να τα βγάλω όλα μαζί. Τώρα δεν ξέρω που πάει τι. ΤΙ ΚΑΝΩ;;;" [πανικός_mode_on_once_again]

Αυτό που κάνετε είναι ένα φραπεδάκι, αν διαβάζετε τον οδηγό καλοκαίρι, ή ένα ζεστό και καλό καπουτσίνο, αν είναι χειμώνας :)
Αφού ηρεμήσετε, βλέπετε σε ποιο στάδιο είστε. Είστε πριν το ντύσιμο των καλωδίων ή τα έχετε ντύσει και δεν φαίνονται τα χρώματα απο το εσωτερικό;
Αν συμβαίνει το πρώτο έχετε εύκολο εργο. Αρκεί να ακολουθήσετε πιστά τον χρωματικό κώδικα, που φαίνεται στις παρακάτω φωτογραφίες.

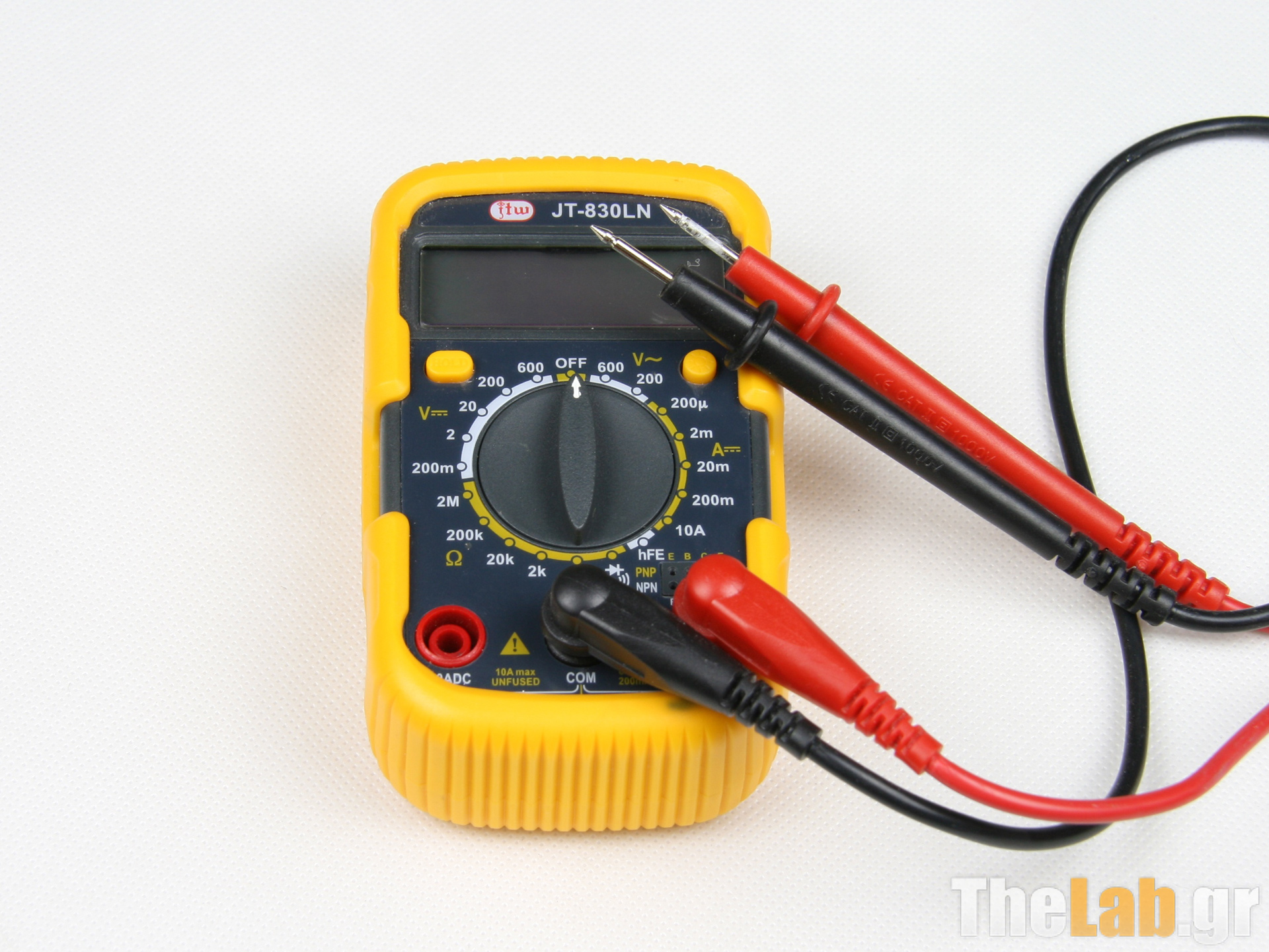

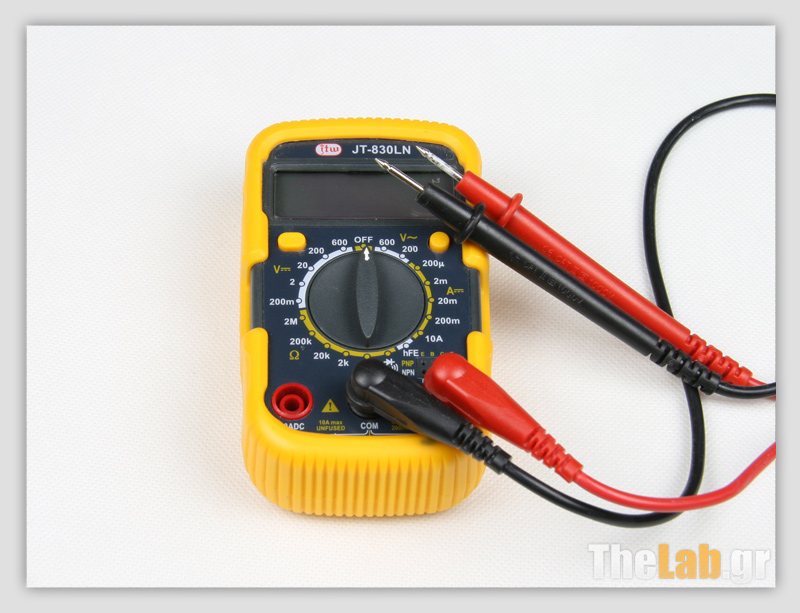

Αν ανήκετε στη δεύτερη περίπτωση δεν είναι τραγικά τα πράγματα. Ομως θα χρειαστείτε ένα πολύμετρο.

IMG_3879s.jpg?m=1344792802

Το γυρνάτε στην ένδειξη DCV 20. Βάζετε τον μαύρο ακροδέκτη του πολύμετρου σε ένα μαύρο καλώδιο από ένα molex ή απο ένα καλώδιο που γλύτωσε απο το ντύσιμο. Αν δεν υπάρχει και δεν φαίνεται απο μέσα τίποτα, βγάλτε απο ένα μολεξ το ντύσιμο. Πιστέψτε με καλύτερα να ξανακάνετε την διαδικασία για ένα δύο καλώδια απο την αρχή, παρά να κάνετε Αρκάδι το hardware σας. (Μπορείτε να ανακαλύψετε και αλλιώς μαύρο καλώδιο χωρίς να βγάλετε το sleeve ή το αρτάνι αλλά είστε αγχωμένοι και δεν θέλω να αρχίσετε δοκιμές)
Με τον μαύρο ακροδέκτη σε ένα μαύρο καλώδιο αρχίζετε να βάζετε τον κόκκινο ακροδέκτη σε κάθε ένα καλώδιο και κοιτάτε την ένδειξη του πολύμετρου. Αν δείξει 12V, το καλώδιο απο μέσα είναι κίτρινο. Αν δείξει 0V, το καλώδιο απο μέσα είναι μαύρο. Αν δείξει 5V, το καλώδιο απο μέσα είναι κόκκινο κοκ.

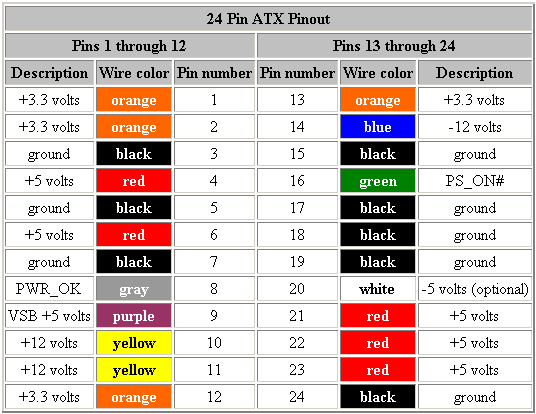

Ετσι με την βοήθεια των φωτογραφιών που ακολουθούν θα ξέρετε που πάει τι.
Καλό είναι το παραπάνω να το κάνετε έτσι και αλλιώς μετά απο διαδικασία sleeving. Δεν παίρνει πάνω απο 10 λεπτά και μας σώζει από τυχόν λάθος.


IMG_3891s.jpg?m=1344792806 IMG_3885s.jpg?m=1344792804



pgh_pa_guy_1.jpg?m=1344803670

24%20Pin%20ATX%20Pinout.gif?m=1344803667

pcie-pinout.png?m=1344803668

psplug.gif?m=1344803670

Serial-ata-connector.GIF?m=1344803672

3Pin12vMB.jpg?m=1344803666




Υπ αριθμόν 3 απρόοπτο

"Σε κάποια απο τα ΑΤΧ καλώδια, έχω καλώδια που φεύγουν απο το ένα πλαστικό βύσμα και πάνε στο άλλο. Με αποτέλεσμα στη μία μεριά, να έχω διπλό καλώδιο σε ένα crimp και στην άλλη μεριά, ένα κοντό κομμάτι καλωδίου που με δυσκολεύει. Τι μπορώ να κάνω;"

Το παραπάνω το συναντάμε σε αρκετά τροφοδοτικά και συνήθως στα καλώδια της κάρτας γραφικών. Είμαστε με ένα τέτοιο καλώδιο λοιπόν και θέλουμε ένα πιο όμορφο αποτέλεσμα.


IMG_3897s.jpg?m=1344802094

Αυτό το οποίο κάνουμε είναι:

1) Να αφαιρέσουμε τα crimps μέσα απο τις υποδοχές.
2) Να έχουμε μαζί μας crimps και πολύκλωνο καλώδιο 18 AWG (θα βρείτε στον Φανό)
3) Με την διαδικασία που περιέγραψα πριν με την πρέσα να φτιάξουμε νέα καλώδια, με σκοπό να πάμε το διπλό καλώδιο που συναντάμε στην πρώτη υποδοχή της κάρτας γραφικών, στην υποδοχή του τροφοδοτικού.

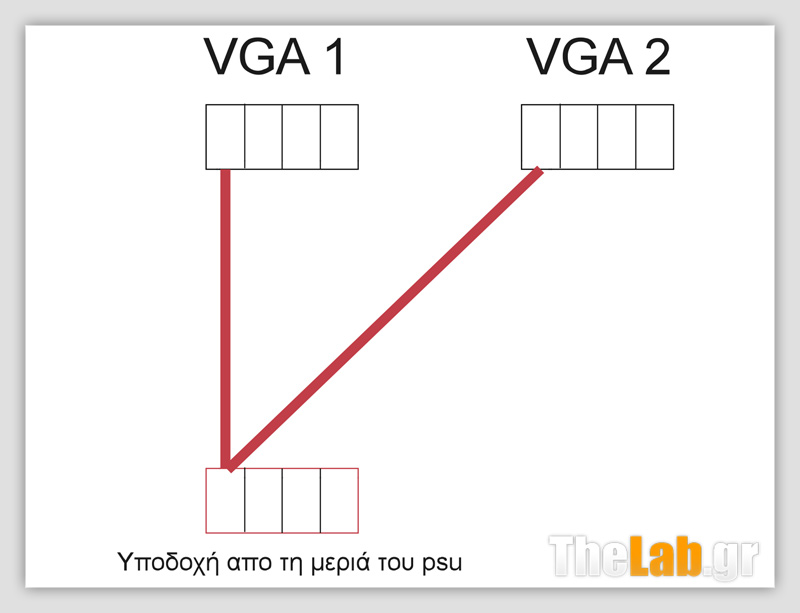

Με σχεδιάκι λοιπόν πάμε να φτιάξουμε το παρακάτω, όπου στο πρώτο βλέπουμε τα αρχικά καλώδια πως είναι και στο δεύτερο αυτό που θέλουμε να πετύχουμε με το να φτιάξουμε νέα καλώδια.

sshot-13s.jpg?m=1344803173 sshot-14s.jpg?m=1344803129


Όπως καταλάβατε δεν θα μπω στην διαδικασία να ξαναδείξω πως πρεσάρουμε ένα crimp στο καλώδιο. Αν έχετε διαβάσει παραπάνω θα έχετε καταλάβει πως και τι γίνεται, συνεπώς το παραπάνω είναι απλά παιχνίδι :)

Αυτό που θα θυμίσω βέβαια είναι ότι η παρέμβασή μας δεν είναι και τόσο αθώα. Θυμηθείτε τι είχαμε πει για τα extensions. Αύξηση στο μήκος της καλωδίωσης, επιφέρει πτώσεις τάσης. :)

Επιτέλους τέλος...Και ναι ήρθε η ώρα να σταματήσω να γράφω και εσείς να σταματήσετε να διαβάζετε. Αρχικά να σας ευχαριστήσω που μπήκατε στον κόπο να διαβάσετε το μικρό τερατάκι και ελπίζω να φανεί χρήσιμο σε πολλούς απο εσάς. Να σας λύσει τις όποιες απορίες είχατε ή να κατάφερε να σας βάλει στον μαγικό κόσμο του sleeve, με έναν ευχάριστο τρόπο.

Από την μεριά μου να πω ένα μεγάλο ευχαριστώ σε όλη την ομάδα του Thelab.gr για την βοήθεια και την συμπαράσταση, μέχρι να ολοκληρωθεί ο συγκεκριμένος οδηγός. Από που να ξεκινήσω; Από την τρομερή και απεριόριστη υπομονή του δασκάλου Seafalco που δεν τολμώ να μετρήσω πόσα πμ και πόσα τηλέφωνα πήγαν και ήρθαν; Από τις πολύτιμες συμβουλές του crmaris στο θέμα τροφοδοτικών και την προσφορά του στις φωτογραφίες τους; Από την ψυχολογική υποστήριξη και τις έγκαιρες παρεμβάσεις του Lakisss; Από τις τελευταίες πινελιές του Κοπρίτη και την προθυμία του να με βοηθήσει όταν έχανα ένα εργαλείο; Ειλικρινά τα λόγια είναι περιττά κάποιες φορές και δεν εκφράζουν αυτά που νιώθεις. Απλά θα πω ένα ευχαριστώ από καρδιάς σε όλους.

Κλείνοντας θα είμαι στην διάθεσή σας για όποιες συμβουλές ή απορίες αν φυσικά ξέρω να σας τις δώσω/λύσω. Απλά δημοσιεύστε την ερώτησή σας στον οδηγό και κάπου εδώ τριγύρω θα είμαι είτε εγώ, είτε κάποιος γνώστης για να σας απαντήσουμε. Η οποιαδήποτε παρατήρησή σας πάνω στον οδηγό για κάποια προσθήκη ή κάποια διόρθωση σε κάποιο σημείο του, θα είναι κάτι παραπάνω απο απλά καλοδεχούμενη.

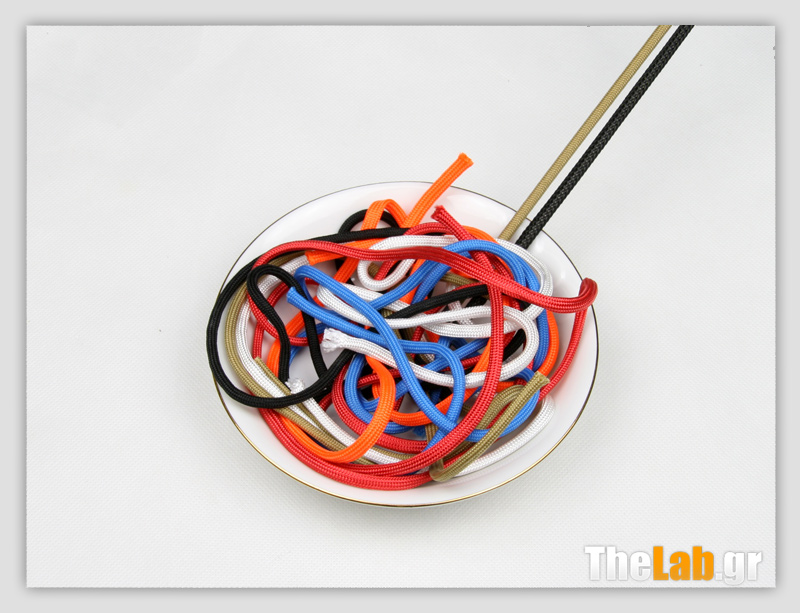

Τελευταία συμβουλή μου πριν αρχίσετε την διαδικασία. Παραγγείλετε και τίποτα να τσιμπάτε κατά την διάρκεια, καθώς όπως λέει και ο σοφός λαός, "τρώγοντας έρχεται η όρεξη" :hehe:

IMG_3902s.jpg?m=1344836888


Να είστε καλά και καλό Sleeving ή Αρτάνing... :T:
  • Like 2

Share this post


Link to post
Share on other sites

ευχαριστουμε για τον οδηγο! :T:

Φοβερη όπως πάντα! :)

Share this post


Link to post
Share on other sites
riben1

Θερμά συγχαρητήρια!!!

Η αλήθεια είναι, πως ακόμα δεν πρόλαβα να διαβάσω ολόκληρο το θέμα...

Αλλά όταν πρόκειται για δημοσίευση της karmen1983 με επιμέλεια κειμένου από τους Seafalco, crmaris, Lakisss και Κοπρίτης, τί μπορεί να περιμένει κανείς;

Ετοιμάζω καφέ-καφέδες, η απόλαυση θα είναι μεγάλη!!!

Share this post


Link to post
Share on other sites
johnko1

Στο ebay προσθέστε και τον furryletters.Κορυφαίο sleeving (clean-cut) και σε πολύ καλές τιμές.Αν και έχει μόνο σε μαύρο και γκρι clean-cut sleeving,αξίζει σίγουρα να μπεί στη λίστα

Share this post


Link to post
Share on other sites

[MENTION=20975]karmen1983[/MENTION]

αψογος και υπερπληρης οδηγος!! μου ελυσες ολες τις αποριες μου!:clap:

Share this post


Link to post
Share on other sites
NooDle

Μπράβο ρε παιδια άψογοι!!!

Εμεις που έχουμε coolermaster τροφοδοτικο και τα καλώδια ειναι ενωμένα αμα τα τραβήξω ενα ενα ανοίγουν? (Δεν το εχω κοιτάξει-δοκιμάσει ποτε γι αυτο και ρωτάω)

Share this post


Link to post
Share on other sites

Ευχαριστώ παίδες :)

[MENTION=9203]NooDle[/MENTION]

Αν εννοείς ενωμένα αυτό που φαίνεται στην παρακάτω φωτογραφία

http://www.thelab.gr/gallery3/var/albums/Modding-guides/Sleeving-guide/IMG_3897.jpg?m=1344802094

Η απάντηση είναι ναι

Share this post


Link to post
Share on other sites
Wizard!

Μόνο και μόνο που μας είπες που θα βρούμε αρτάνι, αξίζεις συγχαρητήρια :D

Εξαιρετική δουλειά όπως πάντα, επιμελής, άρτια και λεπτομερής. Όποιος δεν καταλάβει από εδώ τι πρέπει να κάνει, δε θα καταλάβει ποτέ.

Share this post


Link to post
Share on other sites
el nino

...αν αυτό ήταν μόνο η αρχή...φαντάζομαι τί έχουμε να δούμε από εσάς...

Συγχαρητήρια για την εντυπωσιακή προσπάθεια παιδιά !

Share this post


Link to post
Share on other sites
honda22

Μπράβο man! εε woman ήθελα να πω :hehe:

Το νυχάκι βλέπω στην πένα :p

Στο θέμα μας. Το κόστος αν αρχίσει κάποιος από το μηδέν, μήπως υπερβαίνει ένα επιπλέον psu;

Share this post


Link to post
Share on other sites

Φοβερο το review! Mακαραι να το υπηρχε και πριν 4 χρονια οταν ενα παλιο-enermax μου ειχε φαει 2 μερες να το φτιαξω !

ΥΓ: Τι επαθε το μανο στην μεση του ριβιου και το εβγαλες ? :p

Share this post


Link to post
Share on other sites
Billys

Ευχαριστουμε για αλλη μια φορα!

Εξαιρετικη δουλεια απο ολα τα παιδια!:T:

Share this post


Link to post
Share on other sites

Άψογη δουλειά και κατάθεση όλης της γνώσης για το sleeve σε δέκα εννέα πολύ όμορφες σελίδες,

Αυτό δεν έχει ξαναγίνει στην Ελλάδα και πιστεύω είναι ότι πληρέστερο έχει γραφτεί για το θέμα στο νετ.

'Ενα απλό μπράβο από εμένα, γιατί δεν έχω λογία για την εξαιρετική δουλειά σου.

Share this post


Link to post
Share on other sites
tragikos

Μπράβο Αγάπη πολύ καλή παρουσίαση. Σίγουρα αρκετοί θα το δοκιμάσουν πλέον έχοντας έναν τόσο επεξηγητικό οδηγό και μάλιστα στη γλώσσα τους ;)

Μ' αρέσει πολύ και το γεγονός ότι χρησιμοποιείς το χιούμορ σου σε αρκετά σημεία του κειμένου σου.

Έγινε επεξεργασία - tragikos

Share this post


Link to post
Share on other sites

Δεν ειμαι φαν του sleeving αλλα ειμαι φαν των υπεραναλυτικων βημα βημα με κατατοπιστικες φωτογραφιες οδηγων και του ενθουσιασμου που συνηθως εχει ο δημιουργος τους :yes4:

Φοβερη δουλεια carmen :)

Share this post


Link to post
Share on other sites
minime

Πραγματικά φοβερή δουλειά. Συγχαρητήρια σε όλους όσοι δούλεψαν γι' αυτόν τον οδηγό και ειδικά στη @karmen1983!

Μου άνοιξε τα μάτια! (Και τώρα που τα έμαθα, μάλλον θα κρατήσω το τροφοδοτικό μου όπως είναι γιατί δεν παίζει να τα κάνω αυτά με τη δεξιοτεχνία του Hulk που έχω... :p)

Share this post


Link to post
Share on other sites
NooDle
Ευχαριστώ παίδες :)

[MENTION=9203]NooDle[/MENTION]

Αν εννοείς ενωμένα αυτό που φαίνεται στην παρακάτω φωτογραφία

http://www.thelab.gr/gallery3/var/albums/Modding-guides/Sleeving-guide/IMG_3897.jpg?m=1344802094

Η απάντηση είναι ναι

ναι αυτα λέω...

Τωρα και κάτι αλλο γνωρίζετε αν υπάρχουν έτοιμα για το συγκεκριμενο τροφοδοτικο? :p

πολλα ζηταω ε :p

Share this post


Link to post
Share on other sites

Δημιουργήστε ένα λογαριασμό ή κάντε είσοδο για να σχολιάσετε

Πρέπει να είστε μέλος για να προσθέσετε ένα σχόλιο

Δημιουργία λογαριασμού

Δημιουργήστε ένα νέο λογαριασμό. Είναι εύκολο!

Δημιουργία λογαριασμού

Σύνδεθείτε

Έχετε ήδη λογαριασμό; Συνδεθείτε εδώ.

Είσοδος


×
