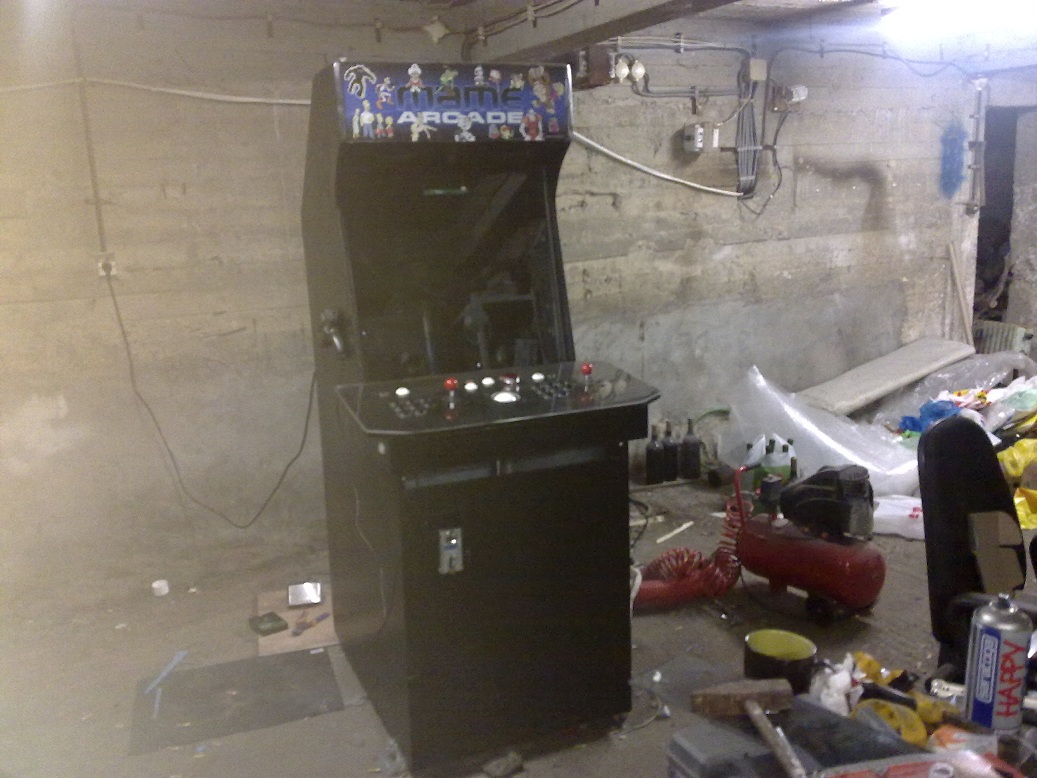

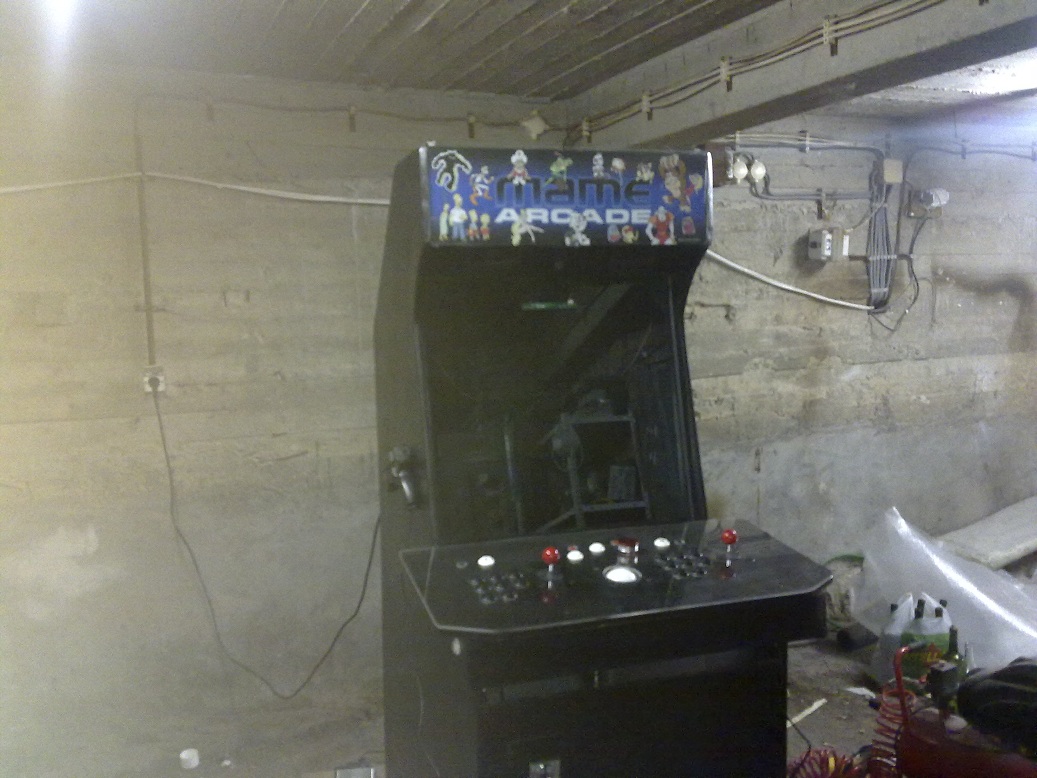

pontium Δημοσιεύτηκε Οκτώβριος 26, 2012 #1 Κοινοποίηση Δημοσιεύτηκε Οκτώβριος 26, 2012 Καλησπέρα σε όλο το φόρουμ! Δεν ξέρω κατά πόσο ταιριάζει σε αυτή την κατηγορία,αλλά θα ήθελα να μοιραστώ μαζί σας μια καμπινούλα που έφτιαξα πρόσφατα για προσωπική μου χρήση. Θέλω να πω αρχικά,ότι έχω ήδη εμπειρία σε επισκευές-κατασκευές arcade cabinets,απλά δεν έτυχε ποτέ σε αυτά τα χρόνια,να φτιάξω κάτι για μένα.H "καμπίνα" μου μέχρι πρόσφατα,ήταν μια πλεξούδα jamma και χειριστήρια,σε μια τηλεόραση για να δοκιμάζω τις πλακέτες. H κατασκευή έγινε μέσα σε 3 μέρες απο το μηδέν,με στοκ πράγματα που είχα στο εργαστήριο μου,για μείωση κόστους όσο το δυνατόν περισσότερο. Υλικά(περιλιπτικά): -MDF ξύλο 2.2cm πάχος 2.5m x 5m -Ροδάκια,συρτάκια,plexyglass,αστάρι,στόκος σιδήρου,χρώμα μαύρο μάτ κτλ -Σετ χειριστήρια,μηχανικός κερματοδέκτης,x-arcade interface(ποτέ δεν το συμπάθησα,αλλά μου είχε μείνει),μια παλιά TV 22",ένα ραδιοκασσετόφωνο αυτοκινήτου roadstar ως ενισχυτής,2 ηχεία αυτοκινήτου pionner 30w,2 woofer 80w,ασύρματο mini keyboard-mouse combo(για επιλογή emulators και games),ένα pc pentium 4 3GHz -Emulators: WinUAE,WinVice,PSX 1.13,MAME 1.40,Daphne Είναι ας πούμε,ένα μακρινό όνειρο κάθε παιδιού,που χάλαγε το χαρτζιλίκι του στα "ουφάδικα" Δεν έχει τελειώσει ακόμα.Το μόνο που μου έμεινε,είναι η φωτεινή επιγραφή στην μετώπη και τα σχέδια που δεν έχω κατασταλάξει τι θα βάλω!Επίσης θα μπει και πλεξούδα jamma παράλληλα για να μπορώ να δοκιμάζω-παίζω παιχνίδια στην κλασσική μορφή τους. PS=Τα χειριστήρια εν γνώση μου είναι "ανάποδα",έτσι με βολεύει Enjoy! Κοπή πλαϊνών κομματιών: Συναρμολόγιση ξύλων: Κατασκευή controller panel και τρύπες για ηχεία-κερματοδέκτη: Τρύψιμο και στοκάρισμα: Σετάρισμα pc(χειριστήρια,tv,ήχος): Αστάρωμα με πιστόλι βαφής: Τελική βαφή: Μοντάρισμα εξαρτημάτων(plexyglass,κατασκευή πλεξούδας κτλ): Almost done! Και τέλος,lets play some d*mn games! Link to comment Share on other sites More sharing options...
TifoziF1 Οκτώβριος 26, 2012 #2 Κοινοποίηση Οκτώβριος 26, 2012 Πολύ μ'αρέσει, μπράβο για το project. Το x-arcade interface τί είναι ? δώσε λίγο info για τις πλακετούλες που βλέπουμε.:clap::clap::clap::clap:να είχες και λίγο καλύτερης ποιότητας φώτος : ( Link to comment Share on other sites More sharing options...
Ribos25 Οκτώβριος 26, 2012 #3 Κοινοποίηση Οκτώβριος 26, 2012 Μπράβο φίλε μου!!! Είναι στα σχέδια μου εδώ και πάρα πολύ καιρό και το έχω μελετήσει πολύ το θέμα! Θα μπορούσες να μου διευκρινήσεις κάποια πράγματα;1) Πόσο σου κόστισε περίπου; Τι από όλα αυτά αγόρασες δλδ γιατί από ότι λες είχες ήδη υλικά.2)Τι εργαλεία χρησιμοποιήσες; 3)Το ξύλο μόνο του πόσο περίπου κοστίζει;4)Τα arcade κουμπάκια τα πήρες από εξωτερικό ή βρήκες κάπου Ελλάδα;5)Την TV με τι καλώδιο την σύνδεσες με το PC;Ανέβασε και κανένα update αν προσθέσεις τίποτα άλλο!EDIT: O κερματοδέκτης είναι για απλά για ομορφιά ή τον έχεις συνδέσει κάπως κάπου; Link to comment Share on other sites More sharing options...
pontium Οκτώβριος 26, 2012 Author #4 Κοινοποίηση Οκτώβριος 26, 2012 Το x-arcade interface τί είναι ?να είχες και λίγο καλύτερης ποιότητας φώτος : ( Thanks man!Το x-arcade είναι στην ουσία ένα πληκτρολόγιο usb που μπορείς να συνδέσεις πάνω την πλεξούδα με τα πλήκτρα σου,και κάθε πλήκτρο αντιστοιχεί σε ένα γράμμα.Μετά το σετάρεις μέσα στους emulators για να λειτουργεί σωστά.Βασικά,αυτή η πλακέτα ήταν μέσα σε ένα x-arcade joystick για pc.Άλλη λύση είναι το iPac που είναι και το καλύτερο κατα τη γνώμη μου και μπορείς να καθορίσεις τα πλήκτρα που αντικρίζει χωρίς να έχεις προκαθορισμένες λειτουργίες(esc,alt,shift κτλ).Σόρρυ για την ποιότητα των φώτος και το περιβάλλον γενικά,είναι βγαλμένες με κινητό. Link to comment Share on other sites More sharing options...
pontium Οκτώβριος 26, 2012 Author #5 Κοινοποίηση Οκτώβριος 26, 2012 Μπράβο φίλε μου!!! Είναι στα σχέδια μου εδώ και πάρα πολύ καιρό και το έχω μελετήσει πολύ το θέμα! Θα μπορούσες να μου διευκρινήσεις κάποια πράγματα;1) Πόσο σου κόστισε περίπου; Τι από όλα αυτά αγόρασες δλδ γιατί από ότι λες είχες ήδη υλικά. 2)Τι εργαλεία χρησιμοποιήσες; 3)Το ξύλο μόνο του πόσο περίπου κοστίζει; 4)Τα arcade κουμπάκια τα πήρες από εξωτερικό ή βρήκες κάπου Ελλάδα; 5)Την TV με τι καλώδιο την σύνδεσες με το PC; Ανέβασε και κανένα update αν προσθέσεις τίποτα άλλο! EDIT: O κερματοδέκτης είναι για απλά για ομορφιά ή τον έχεις συνδέσει κάπως κάπου; Έχουμε: 1)τα υλικά τα είχα ήδη,στην ουσία μόνο στόκους,αστάρι,χρώματα,ροδάκια,μαχαιράκια σέγας και γυαλόχαρτα πήρα στην παρούσα κατάσταση.Κοντά στα 65e 2)Σέγα,plotter(για δημιουργία πατρόν σε χαρτί),περιστροφικό τρυβείο,κομπρεσέρ και πιστόλι βαφής,ηλεκτρικό δράπανο,φρέζες,ράσπα,κολλητίρι.Μπορεί να έχω ξεχάσει κάτι,αλλά είναι τα πολύ βασικά 3)Είχα πάρει στοκ 4 φύλλα το 2009,κόστος 60e περίπου το φύλλο,απλά θα το χρειαστείς όλλλοοοο!! 4)Τα buttons τα παίρνω σε ποσότητες και βγαίνουν πολύ φθηνά απο αγγλία(arcade shop uk,πρέπει να έχει και στο ebay) 5)Απο s-video της κάρτας γραφικών σε scart,και συγκεκριμένα σε composite.Μπορώ να πω ότι με ταλαιπώρησε λίγο επειδή έδειχνε ασπρόμαυρα και τελικά έπρεπε να ρυθμίσω σε secam p για να δείξει σωστά Ενοείται για τα updates! Thanks! PS=Ο κερματοδέκτης λειτουργεί κανονικά και τον έχω ρυθμίσει για 50 cents αλλά έχω βάλει και ένα button με διακόπτη on-on για να "βάζω" απο κει Link to comment Share on other sites More sharing options...
2cpu Οκτώβριος 26, 2012 #6 Κοινοποίηση Οκτώβριος 26, 2012 εισαι ενας μικρος Θεουλης ..δεν βρηκες καμια ξεχασμενη καμπινα να υποθεσω και εκανες δικια σου η ηθελεςDIY?ROM βρηκες ολα? περιπου ποσα εχεις? Link to comment Share on other sites More sharing options...
TifoziF1 Οκτώβριος 26, 2012 #7 Κοινοποίηση Οκτώβριος 26, 2012 Ο κερματοδέκτης βλέπω δουλεύει κανονικά (κρίνω από την πλακετούλα + καλώδια), ο κουβάς που είναι ? :P Link to comment Share on other sites More sharing options...
2cpu Οκτώβριος 26, 2012 #8 Κοινοποίηση Οκτώβριος 26, 2012 [MENTION=4796]TifoziF1[/MENTION] Link to comment Share on other sites More sharing options...
Rusty_Tool Οκτώβριος 26, 2012 #9 Κοινοποίηση Οκτώβριος 26, 2012 καταπληκτικό το project! ελπίζω να μη σε πήρανε χαμπάρι τα πιτσιρίκια της γειτονιάς γιατί δε γλυτώνεις με τπτ :giveup: Link to comment Share on other sites More sharing options...
pontium Οκτώβριος 26, 2012 Author #10 Κοινοποίηση Οκτώβριος 26, 2012 εισαι ενας μικρος Θεουλης ..δεν βρηκες καμια ξεχασμενη καμπινα να υποθεσω και εκανες δικια σου η ηθελες DIY? ROM βρηκες ολα? περιπου ποσα εχεις? Ήθελα δικιά μου βασικά,άλλη ευχαρίστηση να το φτιάχνεις μόνος σου Roms απο MAME είναι πλήρης,τα υπόλοιπα ότι μου αρέσανε ή έπαιζα παλιά σε amiga(ειδικά το agony που είναι και στη φώτο(με την κουκουβάγια),που το τερμάτισα μετά απο 15 χρόνια) Το ιδιαίτερο κομμάτι είναι το Daphne που είναι emulation laserdisc που είναι πολύ σπάνια.Εκεί βρήκα το dragon's lair έτοιμο και τα υπόλοιπα 3 τα είχα σε laserdisc,τα έκανα rip απο το pionner σε mov στο pc,και τα ρύθμισα να τρέχουν σε emulation.Είναι το road blaster,space ace και bega's battle Ο κερματοδέκτης βλέπω δουλεύει κανονικά (κρίνω από την πλακετούλα + καλώδια), ο κουβάς που είναι ? Σήμερα 17:40 Δεν τον έχω βάλει ακόμα,αλλά ακούγεται και πάλι ωραία που χτυπάει στο πάτωμα Link to comment Share on other sites More sharing options...
k_ardu Οκτώβριος 26, 2012 #11 Κοινοποίηση Οκτώβριος 26, 2012 :inlove: Link to comment Share on other sites More sharing options...
Volrath Οκτώβριος 26, 2012 #12 Κοινοποίηση Οκτώβριος 26, 2012 Αστέρι. Μαμάει. Φοβερό. Ότι μαμάει το είπα;Agony μουσικάρα και τρομερό animation..τι μου θύμισες τώρα..εταιριάρα η psygnosis τότε.Έλα που θα σταματήσεις εκεί. Το προτζεκτ απαιτεί φωτισμό και "διαφημιστικό" πλεξυ πάνω.Πώς και δεν έβαλες 6 κουμπιά; Η επιλογή της tube tv ήταν λόγο κόστους ή αυθεντικότητας;Για frontend, άμα δεν το έχεις ψάξει δες το hyperspin.Εξαιρετική δουλειά, ευχαριστούμε που το μοιράστηκες μαζί μας! Link to comment Share on other sites More sharing options...
masteroidz Οκτώβριος 26, 2012 #13 Κοινοποίηση Οκτώβριος 26, 2012 Μπράβο! Χαράς την όρεξη και το μεράκι σου!! Καλοδούλευτο εύχομαι και ατελείωτες ώρες κάψιμο όπως του αξίζει :happy2: Link to comment Share on other sites More sharing options...
THANOSJ3 Οκτώβριος 26, 2012 #14 Κοινοποίηση Οκτώβριος 26, 2012 Άρρωστο Project Respect...πάρα πολύ ωραίο... Link to comment Share on other sites More sharing options...
pontium Οκτώβριος 26, 2012 Author #15 Κοινοποίηση Οκτώβριος 26, 2012 Πώς και δεν έβαλες 6 κουμπιά; Η επιλογή της tube tv ήταν λόγο κόστους ή αυθεντικότητας; Τα παιχνιδάκια έτσι και αλλιώς που παίζω,ζήτημα να έχουν 3 buttons+start+joystick το πολύ.Δεν είμαι και πολύ fan των fighting games.Το μόνο θέμα που είχα,είναι με το psx emulator,αλλά έγιναν remap τα buttons και μπορώ άνετα να παίξω crash bandicoot series,pacman 20th ακόμα και dino crisis 2,start και select είναι τα πάνω και τα L1/L2 R1/R2 δεν χρησιμοποιούνται σχεδόν ποτέ(κάνεις τα ίδια combo με τα κλασσικά 4 buttons).Διαφορετικά μπορώ να βάλω και joypad. Η οθόνη χρησιμοποιήθηκε σκόπιμα crt γιατί δεν κάνει ιδιαίτερο "πιξέλιασμα" στα παλιά παιχνίδια,δίνει άλλο feeling,συν ότι θα προσθέσω lightgun και πετάλι που δουλεύουν ρολόι με αυτή για duck hunt-time crisis-house of the dead φάση Link to comment Share on other sites More sharing options...
subzero Οκτώβριος 27, 2012 #16 Κοινοποίηση Οκτώβριος 27, 2012 πολυ καλη δουλεια φιλε μου περυσι κατασκευασα κι εγω ενα μηχανακι Link to comment Share on other sites More sharing options...
drlo Οκτώβριος 28, 2012 #17 Κοινοποίηση Οκτώβριος 28, 2012 Μπορείς να ανεβάσεις τα "πατρόν" των ξύλων ? Link to comment Share on other sites More sharing options...
Zarko1 Οκτώβριος 29, 2012 #18 Κοινοποίηση Οκτώβριος 29, 2012 Φοβερό πρότζεκτ. Γεμάτο γλυκιές αναμνήσεις. :yes4:Όσοι είμαστε κάπως "μεγαλύτεροι" σε ηλικία, μας γύρισε πολλές δεκαετίες πίσω!Και πάλι μπράβο... Link to comment Share on other sites More sharing options...
speedle Οκτώβριος 29, 2012 #19 Κοινοποίηση Οκτώβριος 29, 2012 Συγχαρητήρια pontium! Δείχνει επαγγελματική δουλειά! Μπορείς να ποστάρεις κανά link απτο ebay με arcade κουμπιά? Link to comment Share on other sites More sharing options...
orck Οκτώβριος 29, 2012 #20 Κοινοποίηση Οκτώβριος 29, 2012 Υπαρχουν απο Ελλαδα σε πολυ λογικες τιμες καταστημα με επωνυμια Σταμος. Ειναι καπου στα Πατησια δεν θυμαμαι κατι περισσοτερο. Η ποιοτητα δεν ειναι κατι το φοβερο αλλα αυτο για εμενα ειναι ενα μεγαλο συν. Πραγματικη εξομειωση των μηχανηματων που παιζαμε μικροι.Εχει κουμπια με τους διακοπτες με λιγοτερο απο 1€, joystick πλαστικο, δειχνει ανθεκτικο με 5€, κερματοδεκτες, φωτιζομενα πληκτρα κλπ Link to comment Share on other sites More sharing options...
