Modding Τhermaltake kandalf LCS (αναβάθμιση 2015)

[himtan]

Καταρχάς θέλω την βοήθεια σας για την επιλογή αντλίας. Οποιος μπορεί ας με βοηθήσει εδώ : http://www.thelab.gr/topic/141391-%CE%B1%CE%BE%CE%B9%CF%8C%CF%80%CE%B9%CF%83%CF%84%CE%B7-%CE%BA%CE%B1%CE%B9-%CE%B1%CE%B8%CF%8C%CF%81%CF%85%CE%B2%CE%B7-%CE%B1%CE%BD%CF%84%CE%BB%CE%AF%CE%B1/



@Seafalco, Η αντλία έχει βιδωθεί με αντικραδασμικές ροδέλες αλλά κάνει αρκετό θόρυβο σας αντλία, για αυτό θα ήθελα να την αλλάξω με μία άλλη καλύτερη και όσο το δυνατόν ποιο αθόρυβη γιατί όπως είπες και εσύ γίνεται προσπάθεια για όσο το δυνατόν πιο αθόρυβο pc. Τα ανεμιστηράκια είναι πρακτικά αθόρυβα ακόμη και όταν τα δουλεύω στο τέρμα από το fan controller.

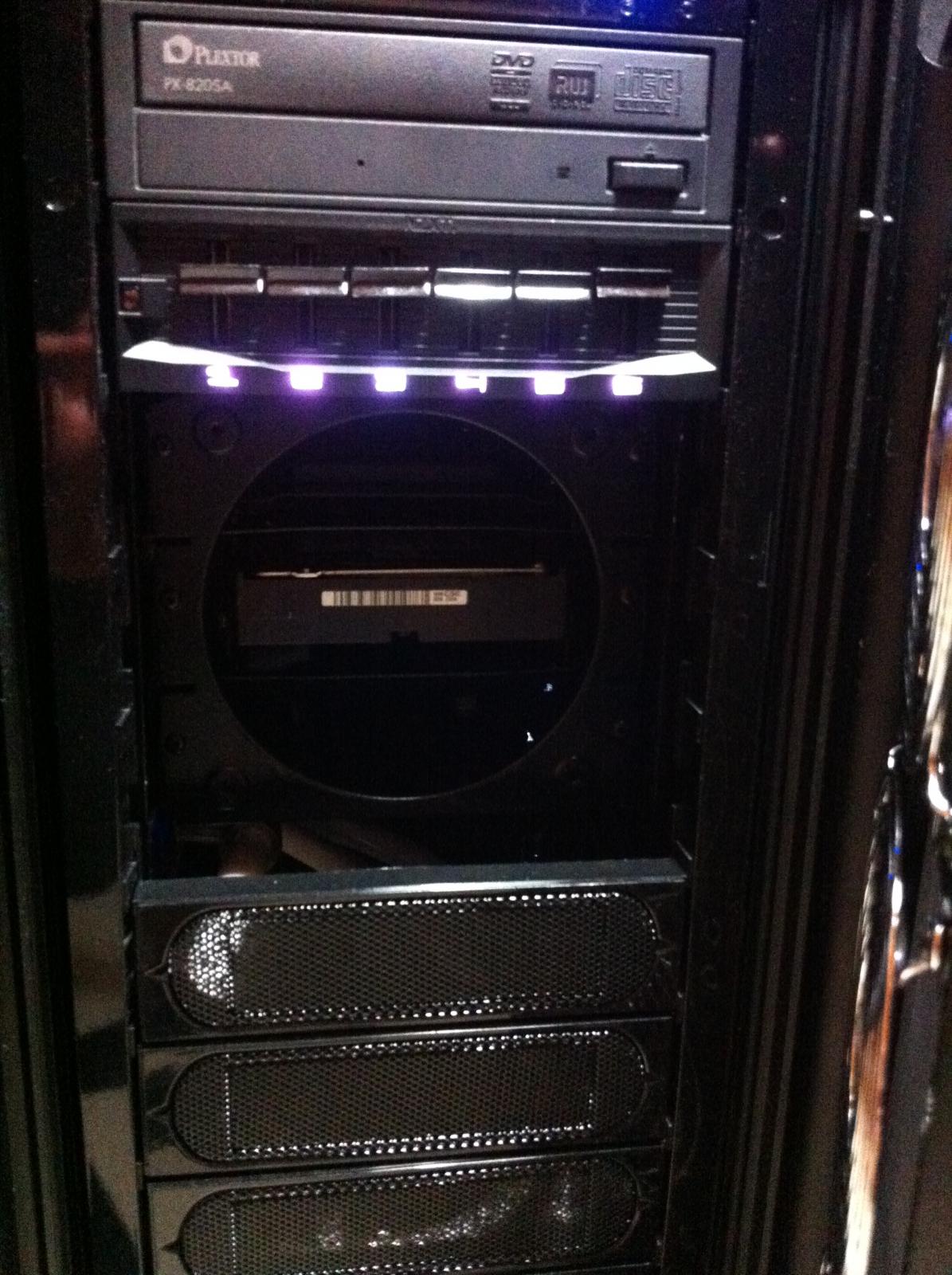

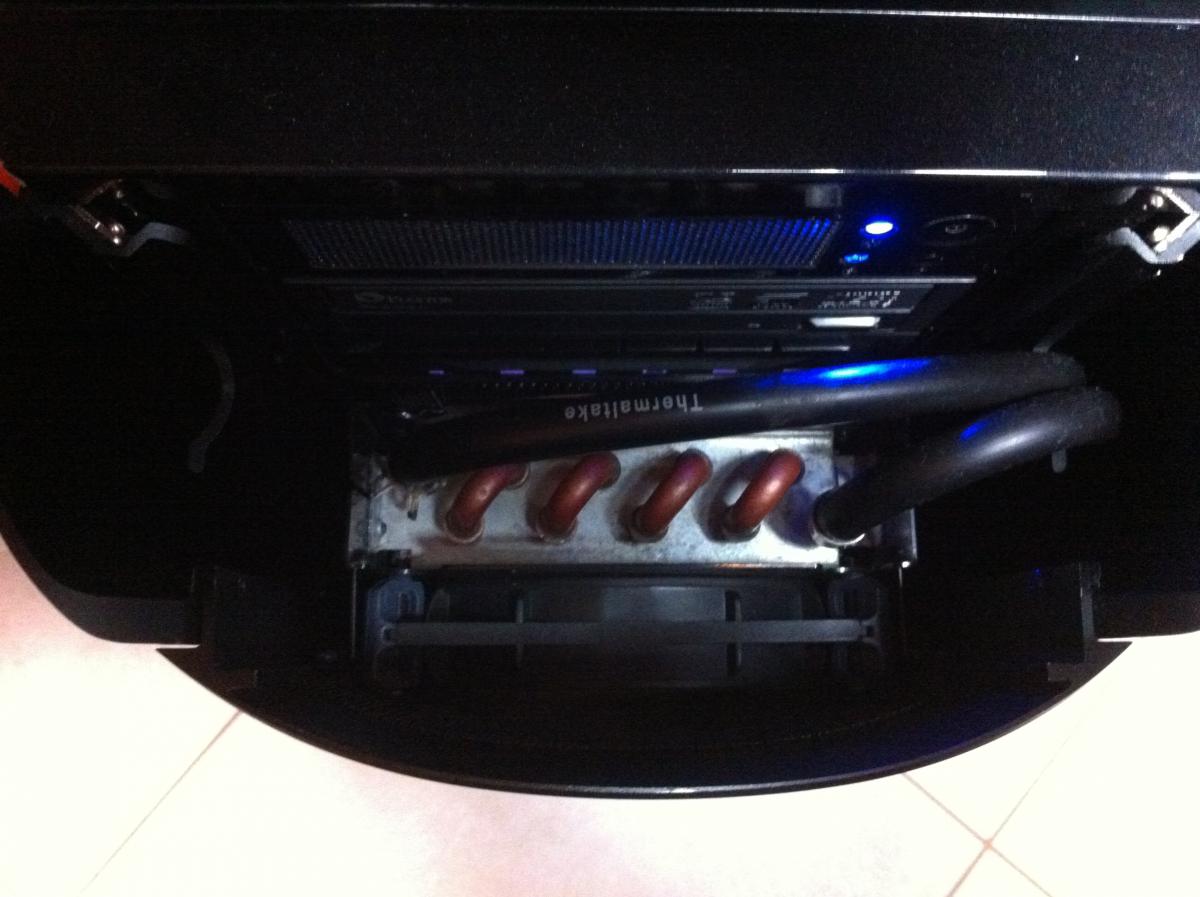

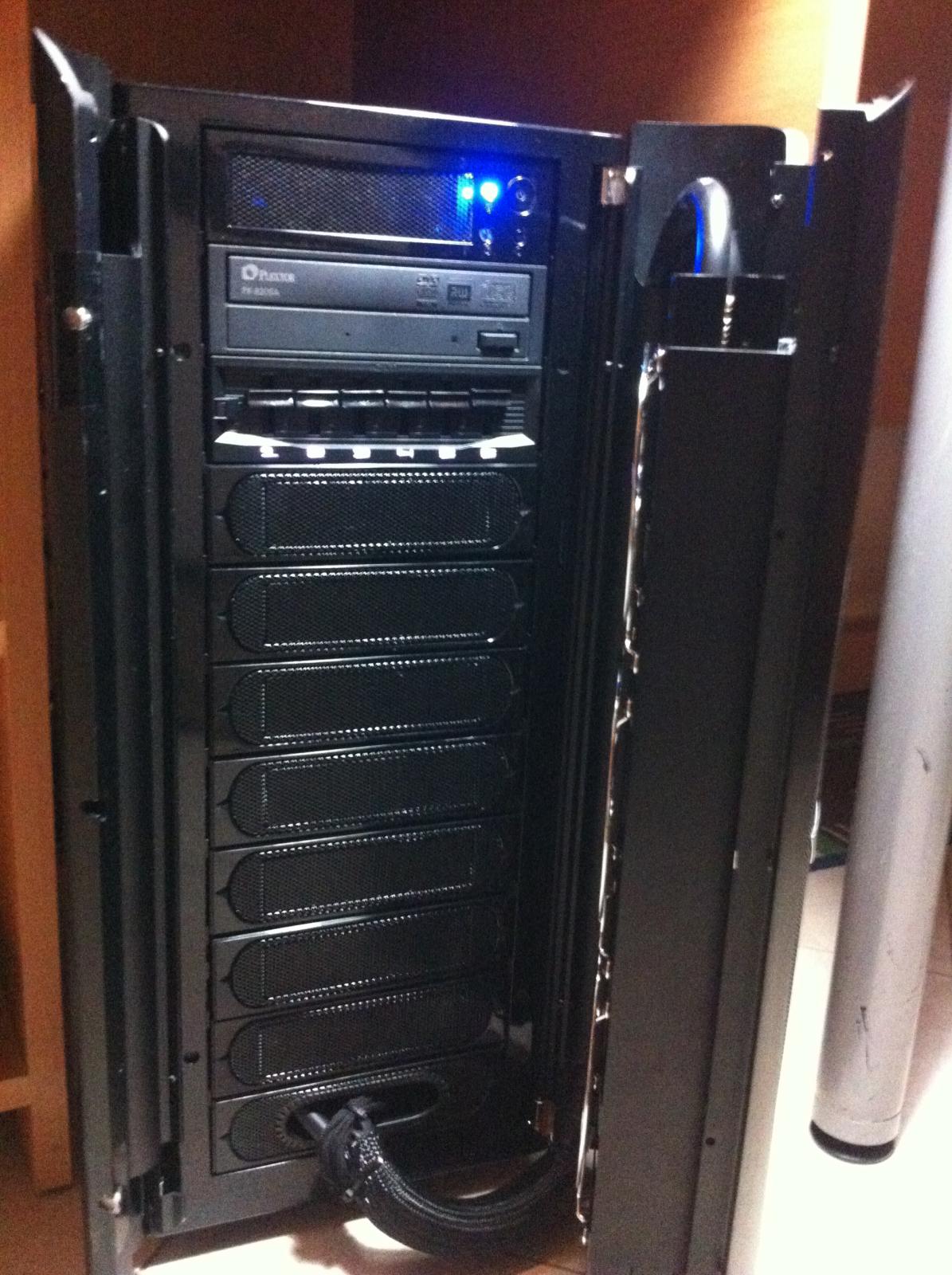

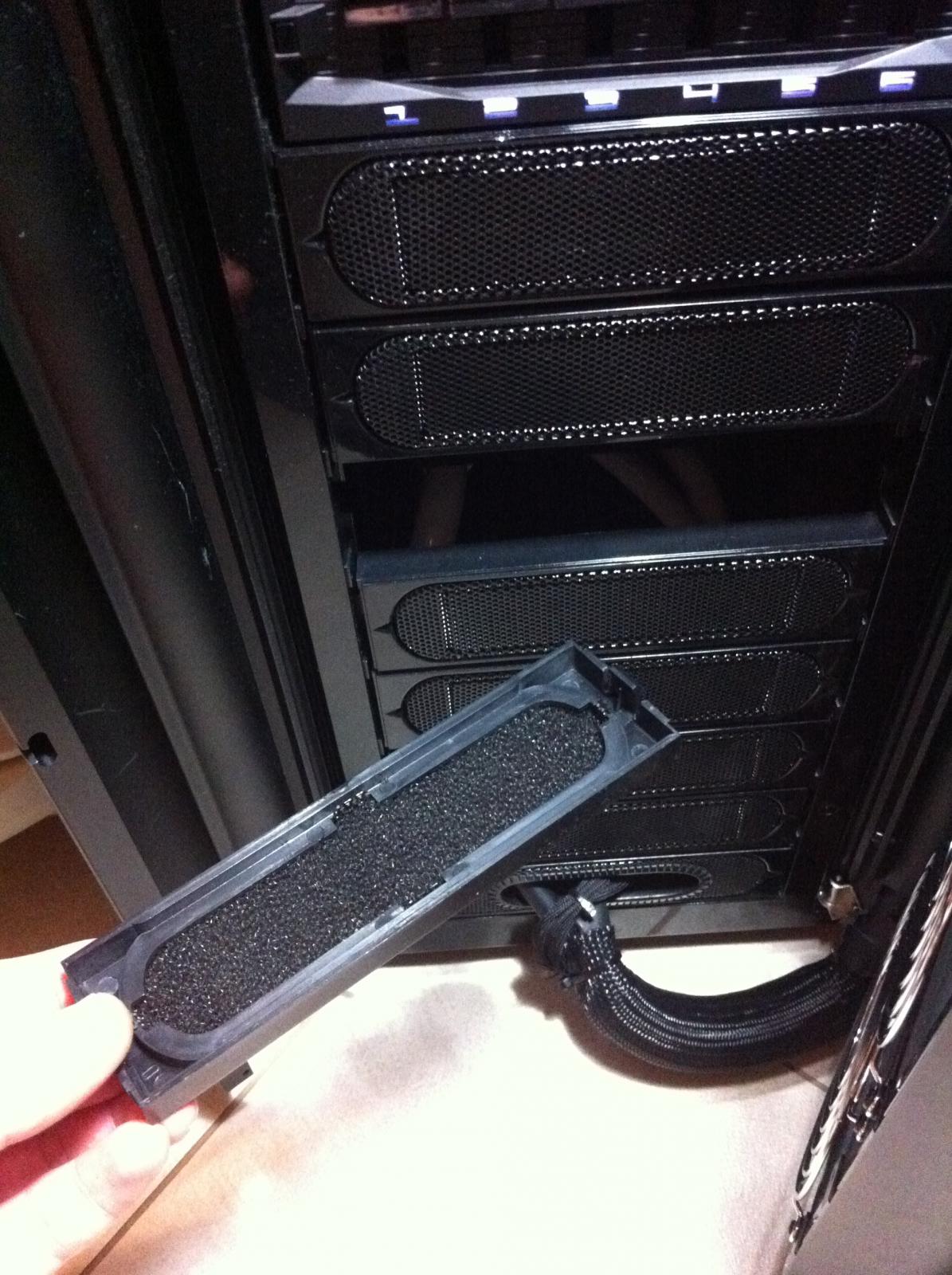

Όσο για την αρνητική πίεση, τα εμπρός ανεμιστηράκια (3x silent wings 2) είναι κολλημένα στο εμπρός μέρος του υπολογιστή που είναι όλο τρυπητός με φίλτρα και στέλνει αέρα κατευθείαν μέσα. Οι θερμοκρασίες στο κουτί είναι πολύ καλές (idle gpu 32C), έτσι αφήσαμε προς το παρόν την εγκατάσταση φίλτρου και ανεμιστηριού στο κάτω μέρος του κουτιού. Αυτό που σκέφτηκα εγώ είναι επειδή ακριβώς πίσω από την πρόσοψη-φίλτρο του υπολογιστή εμπρός, υπάρχουν τρύπες για ανεμιστηράκι στην θήκη των σκληρών δίσκων, να προσθέσω ένα ανεμιστήρα για να βοηθήσει στην καλύτερη και επιταχυνόμενη ροή αέρα από το εμπρός μέρος (ψυγείο) προς τα μέσα, και να λειτουργήσει και ως push & pull setup. Είναι ευκαιρία να το κάνουμε τώρα που θα ανοιχθεί και θα σκαλιστεί ξανά το pc με την αλλαγή αντλίας.



Υ.Γ.  Ήχος αντλίας : http://www.mediafire.com/listen/297ku2lkx6oasi9/Antlia.wma



Έγινε επεξεργασία Φεβρουάριος 6, 2015 από xrist

[xrist]

Οι θερμοκρασίες στο κουτί είναι πολύ καλές (idle gpu 32C)



Στέλιο αν θες δώσε θερμοκρασιες CPU- GPU

[Seafalco]

Το τι είναι αντικραδασμική ροδέλα, είναι μια "πονεμένη" ιστορία.

Συνήθως βάζουμε μια ελαστική ροδέλα πάνω και μια κάτω και είμαστε ΟΚ (νομίζουμε ! )



Το θέμα είναι πολύπλευρο.

Πρώτον και κύριον είναι το αν υπάρχει μαζί με την ροδέλα και ελαστικό διέλευσης που να εξασφαλίζει ότι η βίδα δεν θα ακουμπήσει στα πλευρά της τρύπας!

Δεύτερον είναι το σφίξιμο που κάνουμε, αυτό θα πρέπει να είναι πολύ λίγο έτσι ώστε να μην συμπιεστεί η ροδέλα και να μπορεί να "δουλεύει", αλλά παράλληλα πρέπει να είναι σίγουρο για να μην λύσουν οι βίδες από μόνες τους; !!!

Τρίτον και σημαντικόν είναι ότι δεν είναι όλοι κραδασμοί οι ίδιοι, άλλο είναι να θες να κόψεις τους κραδασμούς από ένα καλοζυγισμένο κινητήρα ενός σκληρού δίσκου (Υψίσυχνοι κραδασμοί μικρού πλάτους) και άλλο να κόψεις τις δονήσεις από ένα μοτέρ αντλίας που που νομίζει ότι είναι Rock Star!

Εδώ η μάζα που δονείται είναι μεγαλύτερη και οι κραδασμοί μεγαλύτερου πλάτους!



Συνεπώς θέλουμε πιο παχιά και πιο ελαστικά μέσα απομόνωσης / διακοπής των κραδασμών !!



 Και εδώ έρχεται ένα σημείο που κατά κανόνα δεν πάει στο μυαλό μας , το θέμα με τις σχετικές μάζες δονούμενου αντικειμένου και επιφάνειας στήριξης.

Εδώ εν προκειμένω η "ατίθαση " αντλία είναι στηριγμένη στην λαμαρίνα του κουτιού, η οποία είναι πολύ λεπτή και εύκαμπτη, οπότε οι κραδασμοί που περνάνε σε αυτήν αναμεταδίδονται άμεσα στο περιβάλλον, διότι όντας μια συνεχής και λεπτή επιφάνεια, είναι πολύ πιθανόν η κρίσιμη μάζα που απαιτείται για να δημιουργηθεί συντονισμός αντλίας / λαμαρίνας κουτιού, να μπορεί να "βρεθεί" !



Εννοώ ότι κάποιο συγκεκριμένο εμβαδόν της λαμαρίνας του κουτιού στην περιοχή στήριξης της αντλίας, θα έχει την κατάλληλη μάζα που χρειάζεται για να συμβεί συντονισμός της επιφάνειας αυτής στην συχνότητα των κραδασμών της αντλίας, και να αποκτήσουμε ένα σύστημα "τραγουδιστή" !!!



Εδώ η θεραπεία είναι να διακόψουμε την διάδοση των κραδασμών επεμβαίνοντας στην συχνότητά τους, και επειδή φυσικά δεν μπορούμε να αλλάξουμε την συχνότητα της αντλίας, κάνουμε το αμέσως καλύτερο, παρεμβάλλουμε ένα μέσο του οποίου η ιδιοσυχνότητα συντονισμού  δεν σχετίζεται (είναι χαμηλότερα ) με την συχνότητα των κραδασμών της αντλίας.

Ένα τέτοιο μέσο μπορεί να είναι μια μεταλλική πλάκα, της οποίας η μάζα είναι αρκετά μεγάλη και δεν ευνοεί τον συντονισμό της με την αντλία!!



Μια τέτοια κατασκευή μπορείς να δείς στο σκαρίφημα που ακολουθεί (συμπάθα με για τις ατέλειες, αλλά είναι πρωί ακόμα )





(Στο σκαρίφημα έχω κρατήσει ένα χρωματικό κώδικα για να μην το πήξω στα βελάκια.)



Βεβαίως το ποια πρέπει να είναι η μάζα αυτής της πλάκας δεν είναι κάτι που μπορώ να στο πω, θα χρειαστεί κάποια πειράματα για να βρεθεί.

Οπότε παίρνεις μερικές πλάκες από κομματάκια λαμαρίνας χοντρής ας πούμε και χωρίς να κάνεις τρύπες βάζεις ένα στρώμα αφρώδες ελαστικό , την πλάκα , από επάνω ακόμα  ένα στρώμα αφρώδες ελαστικό και καθίζεις την αντλία επάνω στο ιδιότυπο αυτό σάντουιτς και ελέγχεις την επίδραση που έχουν τα διάφορα πάχη λαμαρίνας.

Όταν βρεθεί αυτό που κάνει την επιθυμητή διαφορά, το βάζει κάτω και του ανοίγεις τις απαραίτητες τρύπες για τις στηρίξεις.



Τώρα μπορείς να μου πεις ... πολύ ¨"φασαρία " έχει, αλλά είναι πιο εύκολο από ότι φαίνεται και κυρίως πιο κομψό !

Βεβαίως υπάρχουν και έτοιμα σινεμπλοκ αλλά αυτά πρέπει να βρεθούν (πρέπει να είναι μικρά και εξαιρετικά ελαστικά) και αυτό είναι δύσκολο !

Οπότε μιας και είσαστε σε κατάσταση modding, αξίζει την προσπάθεια, γιατί η αντλία σου , πραγματικά παίρνει αυτιά !!!



Καλή συνέχεια !!





[unseen]

Παλια θυμαμαι ειχα μια αντλια που εκανε αρκετο θορυβο απο συντονισμο με το κουτι και ψιλοεστρωσε βαζωντας την να παταει πανω σε χοντρο armaflex. Αν υπαρχει κανενα κομματι δοκιμασε το.

[himtan]

Seafalco, Τι να πω, έχω μείνει με το στόμα ανοιχτό με την ανάλυση σου. Κάθισες και έκανες ολόκληρο γράφημα, απλά απίστευτος.

Όσο για την αντλία λέω να την αλλάξω και επειδή έχει 6 χρόνια (θέμα αξιοπιστίας). Οπότε δεν είναι καλύτερα να εφαρμόσω το γράφημα με μία καινούργια αντλία D5? Έτσι όπως την ακούω δεν νομίζω ότι είναι μόνο θέμα συντονισμού όσο θορύβου αυτής καθ' αυτής της αντλίας. Τι λες ?



Unseen, Θα το δοκιμάσουμε, ναι.







Πάντως αυτό που χρησιμοποιούν στο εξωτερικό για την μόνοση των συντονισμών της αντλίας είναι είτε αυτό είτε υλικό που χρησιμοποιούν στην μόνωση των studio μουσικής



Υ.Γ. Δυο καλά άρθρα που πραγματεύονται το θέμα αυτό :

1) http://martinsliquidlab.org/2011/03/10/pump-noise-testing-round-1/

2) http://martinsliquidlab.org/2011/03/02/pump-decoupling-comparison-metal-vs-neoprene-vs-eggcrate/

Έγινε επεξεργασία Φεβρουάριος 6, 2015 από himtan

[unseen]

To armaflex που σου ειπα βγαινει και σε φυλλα, οποτε στην ουσια ειναι το ιδιο με αυτο που δειχνεις. Μαλιστα βγαινει νομιζω και σε δυο τυπους, ανοιχτης και κλειστης κυψελλης.



Μπορεις να αγορασεις απο εδω:

https://www.google.com/maps/dir/40.6595348,22.9731323//@40.6593499,22.972966,154m/data=!3m1!1e3

http://www.psiktiki.gr/index.php?SCREEN=contact



Ενα μικρο κομματι πιθανον να στο δωσουν και τζαμπα.

[nikpoth]

Και με ένα κομματάκι από το αφρώδες προστατευτικό που βρίσκουμε στα κουτιά από μητρικές και vga θα έχεις αποτέλεσμα αντικραδασμικό.

Για να κανεις την δοκιμη σου με την αντλία σου

Έγινε επεξεργασία Φεβρουάριος 6, 2015 από nikpoth

[himtan]

Ευχαριστώ Unseen.



Nikpoth τώρα που το λες, ναι έχω, οπότε θα κάνω μία δοκιμή.

[himtan]

Update :Δοκίμασα τώρα 2 στρώσεις αφρώδους υλικού βγάζοντας παράλληλα τις βίδες τις αντλίας τελείως και ο ήχος μειώθηκε αλλά δεν εξαλείφθηκε.



Όσο για τις θερμοκρασίες :

IDLE CPU : 29-34C , Stress test (15 λεπτά) : max 55C (Core Temp v1.0)



IDLE GPU : 32-33C , Stress test (15 λεπτά) : max 63C (Aida64 Extreme v5.0)

Έγινε επεξεργασία Φεβρουάριος 6, 2015 από himtan

[evolution]

Επίσης με μια γρήγορη αναζήτηση στο ebay για P-clip θα βρείτε τα πλαστικά clip Που πουλάει το mdpc σε πολύ πολύ χαμηλότερες τιμές http://www.ebay.co.uk/sch/i.html?_from=R40&_trksid=p2053587.m570.l1313.TR7.TRC2.A0.H0.XP+clip.TRS0&_nkw=P+clip&ghostText=&_sacat=0 -η και ακομα σε σετ με διαφορα μεγεθη http://www.ebay.co.uk/itm/Nylon-Black-Plastic-P-Clips-for-Wire-Cable-Conduit-Assorted-Box-200-Pieces-/111353253712?pt=LH_DefaultDomain_3&hash=item19ed2bcf50

[himtan]

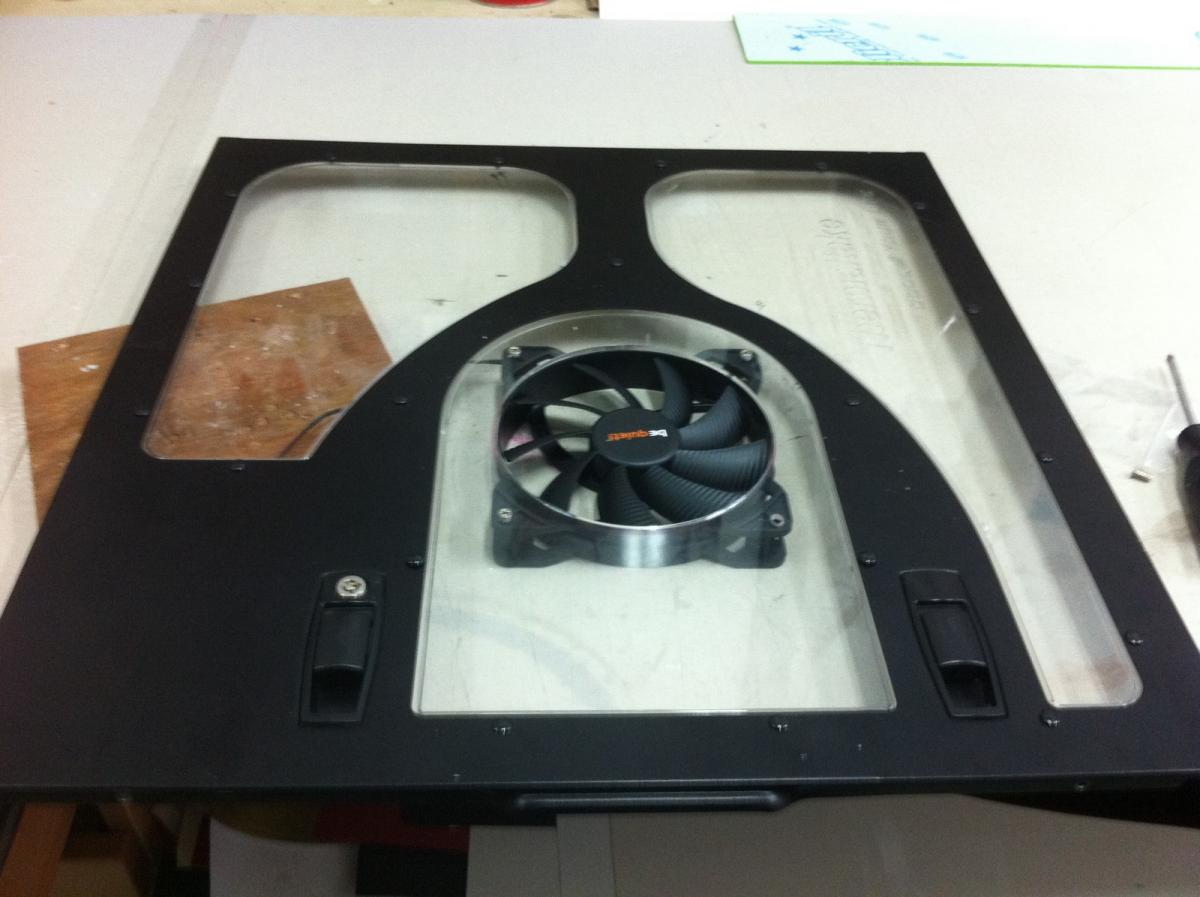

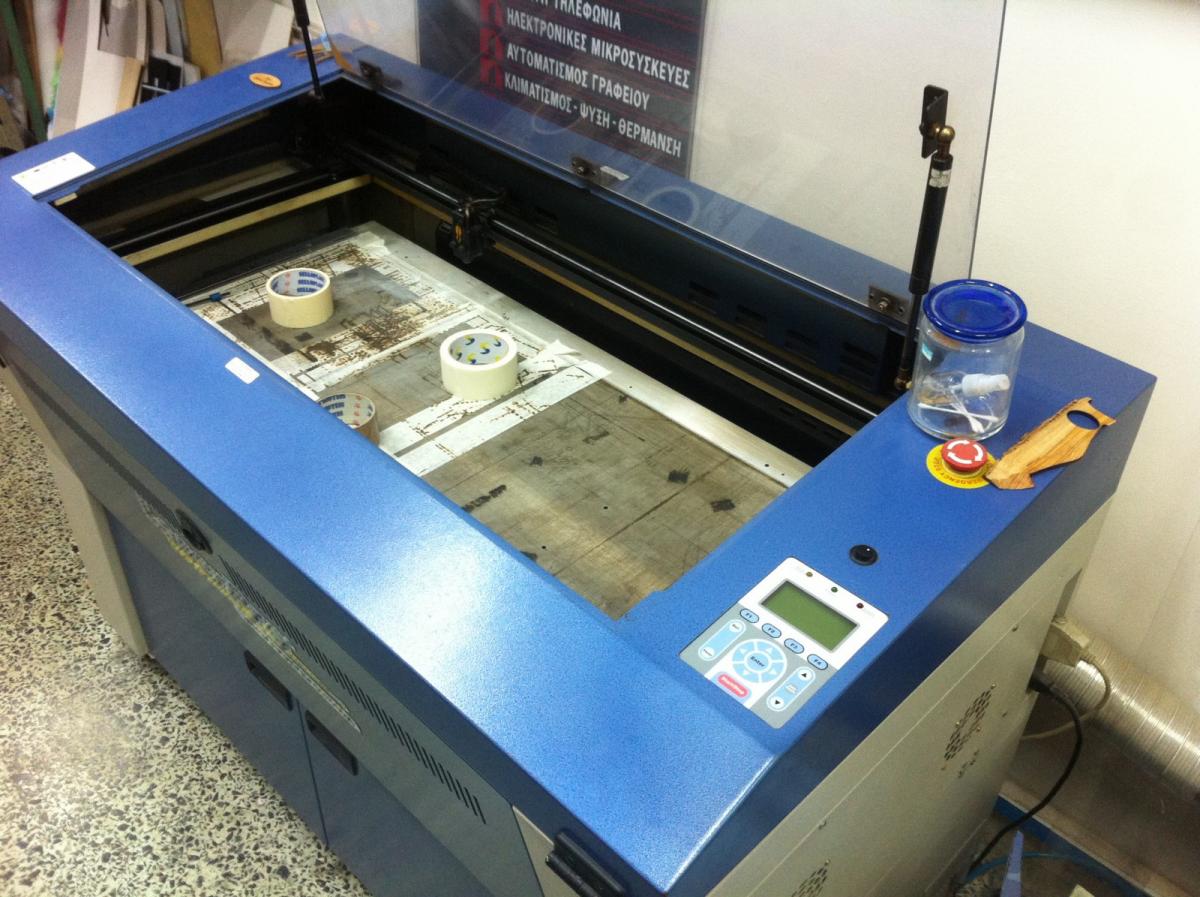

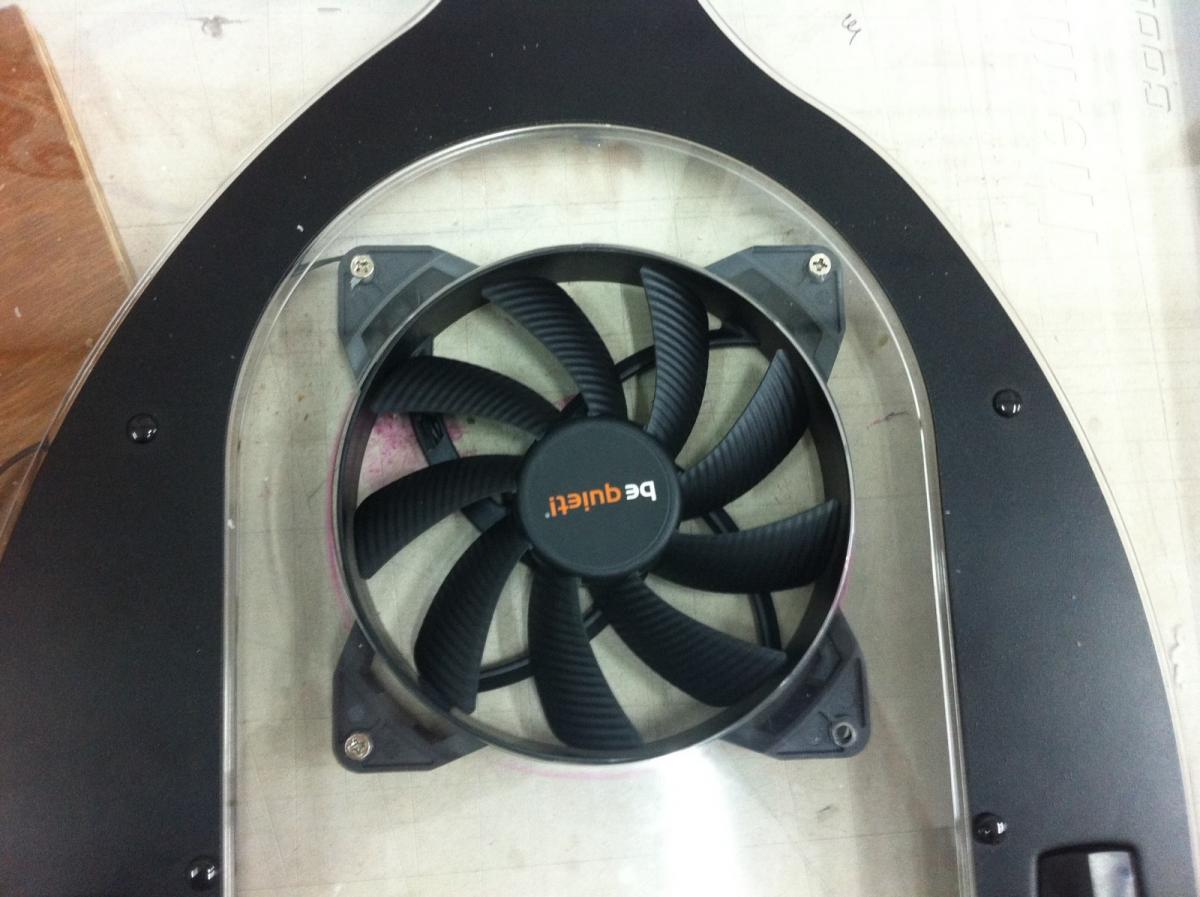

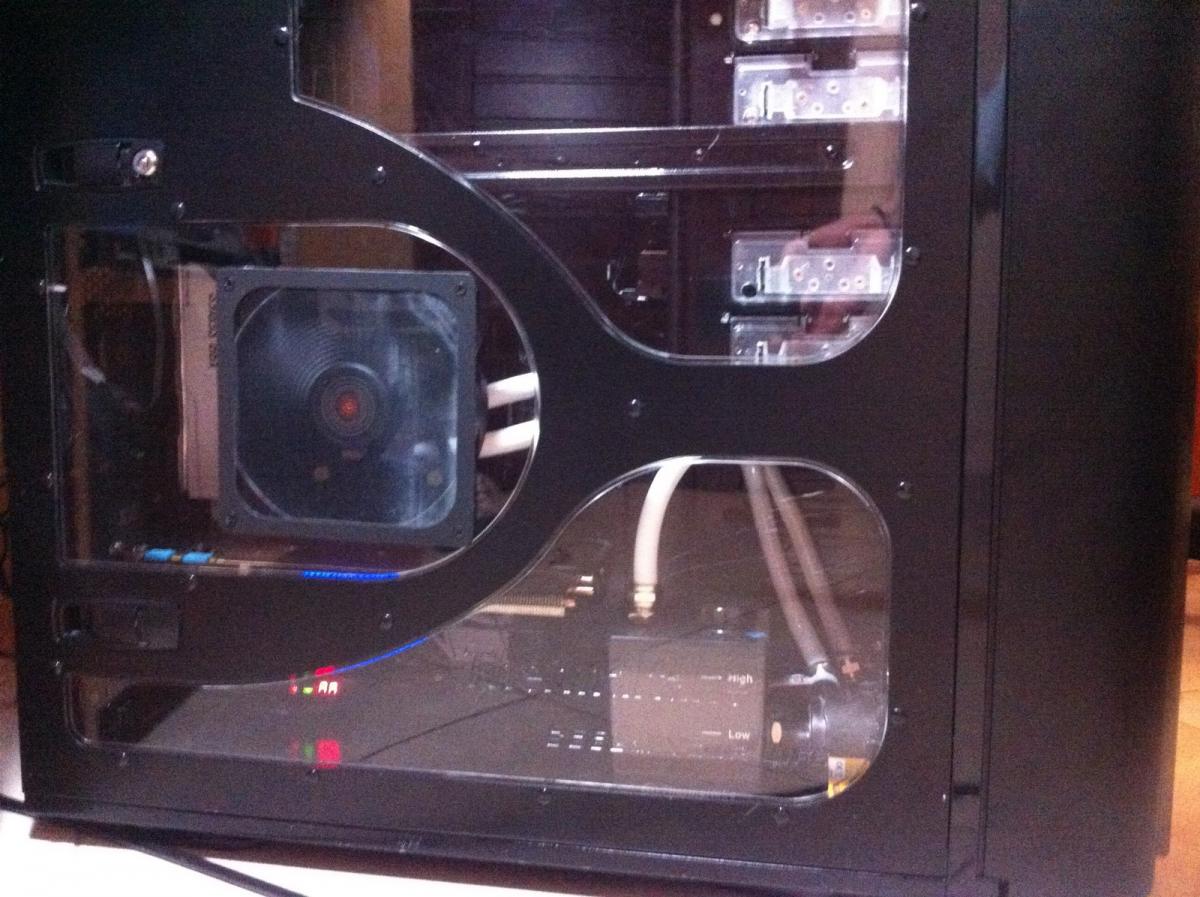

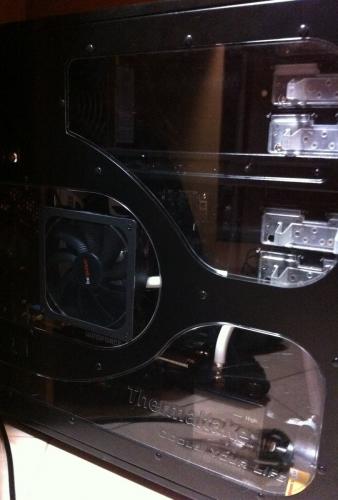

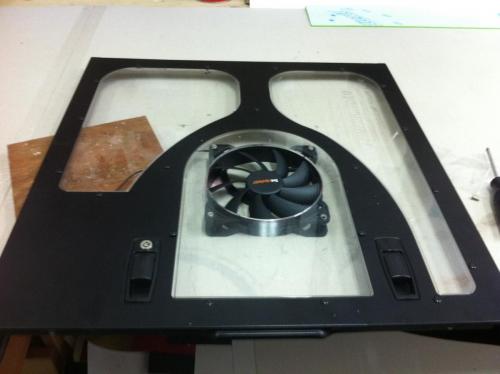

Αποφάσισα να βάλω ένα ανεμιστηράκι από πλάγια για επιπλέον αέρα (Pure Wings 2 140mm) σε συνδυασμό με πολύ λεπτό φίλτρο της Silverstone 140mm. Το πλαϊνό κόπηκε σε μαγαζί με μηχάνημα laser. Παραθέτω φωτογραφίες από το προβάρισμα μετά το κόψιμο, το μηχάνημα laser και το τελικό αποτέλεσμα.



Υ.Γ. Ο υπολογιστής ζυγίστηκε και είναι 26,4 κιλά, πανάλαφρος είναι

Έγινε επεξεργασία Μάρτιος 6, 2015 από himtan

[TASOS]

Μπράβο για το μεράκι σας και για το αποτέλεσμα που βλέπω να βγαίνει !!!

[xrist]

Αποφάσισα να βάλω ένα ανεμιστηράκι από πλάγια για επιπλέον αέρα (Pure Wings 2 140mm) σε συνδυασμό με πολύ λεπτό φίλτρο της Silverstone 140mm. Το πλαϊνό κόπηκε σε μαγαζί με μηχάνημα laser. Παραθέτω φωτογραφίες από το προβάρισμα μετά το κόψιμο, το μηχάνημα laser και το τελικό αποτέλεσμα.



Υ.Γ. Ο υπολογιστής ζυγίστηκε και είναι 26,4 κιλά, πανάλαφρος είναι







Μια χαρά Στέλιο.

Όπως είπε  και ο  Seafalco   θα ''ανασάνει''  το κουτί.

Επίσης με μια γρήγορη αναζήτηση στο ebay για P-clip θα βρείτε τα πλαστικά clip Που πουλάει το mdpc σε πολύ πολύ χαμηλότερες τιμές http://www.ebay.co.uk/sch/i.html?_from=R40&_trksid=p2053587.m570.l1313.TR7.TRC2.A0.H0.XP+clip.TRS0&_nkw=P+clip&ghostText=&_sacat=0 -η και ακομα σε σετ με διαφορα μεγεθη http://www.ebay.co.uk/itm/Nylon-Black-Plastic-P-Clips-for-Wire-Cable-Conduit-Assorted-Box-200-Pieces-/111353253712?pt=LH_DefaultDomain_3&hash=item19ed2bcf50



Τα έχω δοκιμάσει αυτά τα κλιπς φίλε μου αλλά δεν τα βρήκα λειτουργικά, πρώτον γιατί τα μικρά είναι μόνο για ένα καλώδιο και δεύτερον γιατί στα μεγάλα όταν βάλεις 2-3 καλώδια έχουν όγκο με αποτέλεσμα να μην κλείνει το πλαϊνό. Εκτός και αν το κουτί έχει αρκετό χώρο πίσω, οπότε εκεί μπορούν να χρησιμοποιηθούν. Γενικά όμως τα βρίσκω δύσχρηστα στο ''στρώσιμο'' των καλωδίων..



Κάποτε στα ''νιατα μου'' χρησιμοποιούσα αυτοσχέδια κλιπς

Έγινε επεξεργασία Μάρτιος 6, 2015 από xrist

[Seafalco]

Κάποτε στα ''νιατα μου'' χρησιμοποιούσα αυτοσχέδια κλιπς



Χα ΧΑ !!!

Δώσε πόνο λέμε !!!



Πάντως όποτε ακούω για τακτοποίηση καλωδιώσεων, κάτι σαν ντροπή με πιάνει !

Mου έρχονται στο νου κάποιοι μαστόροι από το παρελθόν που θέλουμε πολλά καρβέλια

για να τους "μοιάσουμε"!

Έντάξει οι κλίμακες δεν είναι οι ίδιες, αλλά λίγα βλέπεις και πολλά καταλαβαίνεις !









Άντε καλή συνέχεια και καλύτερη διασκέδαση !

[xrist]



Χα ΧΑ !!!

Δώσε πόνο λέμε !!!



Πάντως όποτε ακούω για τακτοποίηση καλωδιώσεων, κάτι σαν ντροπή με πιάνει !

Mου έρχονται στο νου κάποιοι μαστόροι από το παρελθόν που θέλουμε πολλά καρβέλια

για να τους "μοιάσουμε"!

Έντάξει οι κλίμακες δεν είναι οι ίδιες, αλλά λίγα βλέπεις και πολλά καταλαβαίνεις !



Άντε καλή συνέχεια και καλύτερη διασκέδαση !



Άνετα την έκανα αυτή τη δουλειά...
