DIY Μικρό Φορητό Ηχείο (Small Boombox)

[dfa19mj]

Καλησπέρα σαν γνήσιος μαστροχαλαστής κι εγώ, είπα να ανεβάσω μια κατασκευή ενός μικρού φορητού ηχείου (BoomBox) που έφτιαξα πριν λίγους μήνες !

Αν δεν έπρεπε να κάνω ξεχωριστό post ή να έμπαινε κάπου αλλού πείτε μου ...



Υλικά:

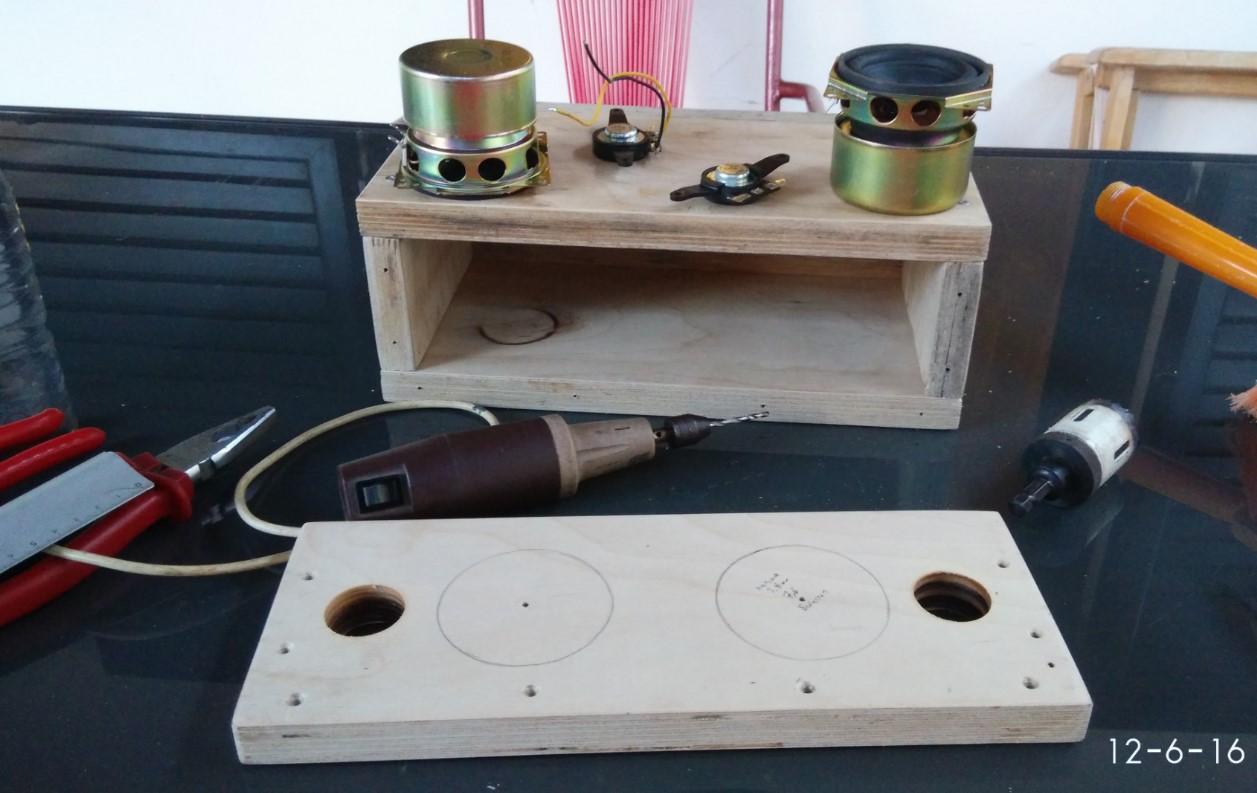

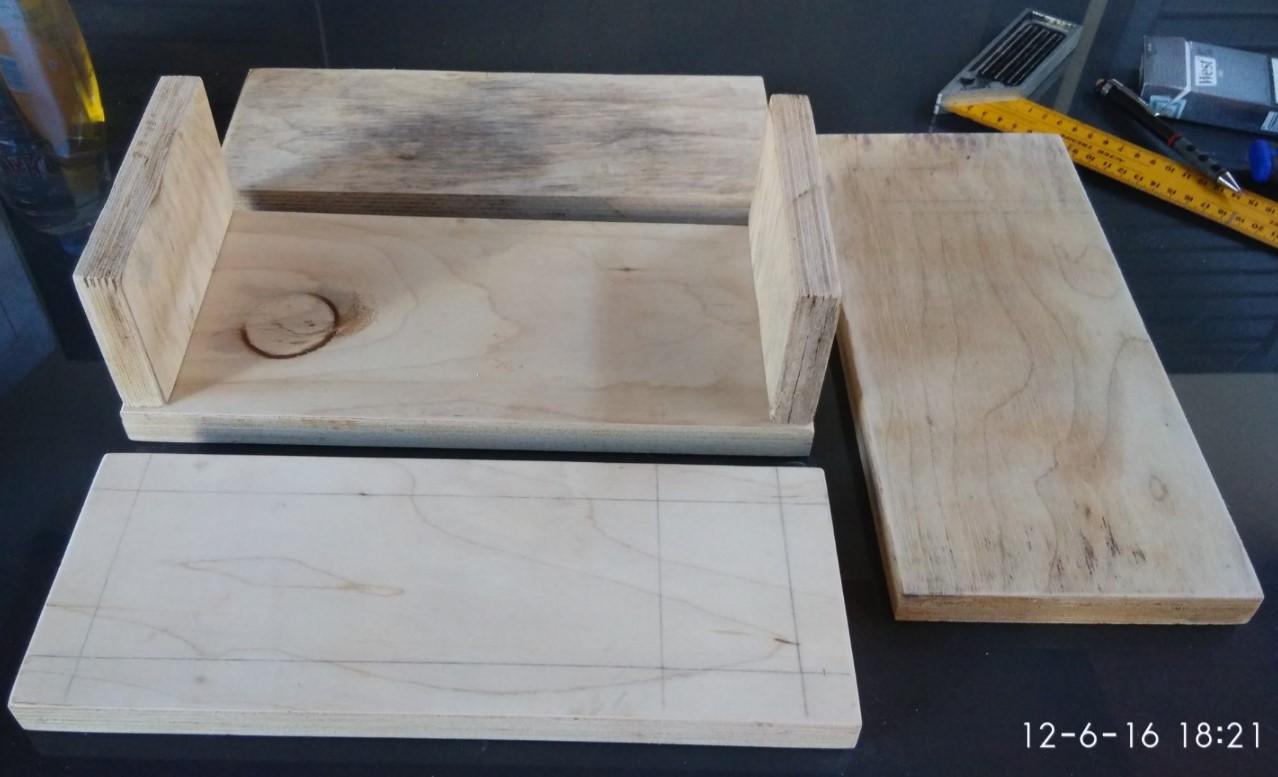

1.Μια λωρίδα νοβοπάν θαλάσσης 22mm πάχος που ήταν έξω και βρεχόταν.

κόπηκε, τρίφτηκε να φύγει η μαυρίλα και συναρμολογήθηκε

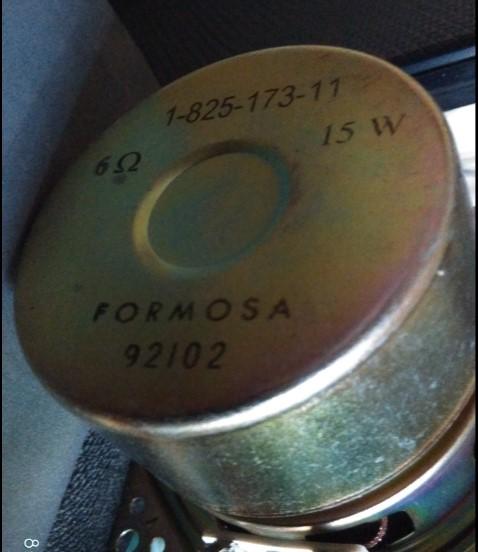

2.Δυο μεγάφωνα 3'' 15watt 6 Ωhm από τηλεόραση SONY (fat).

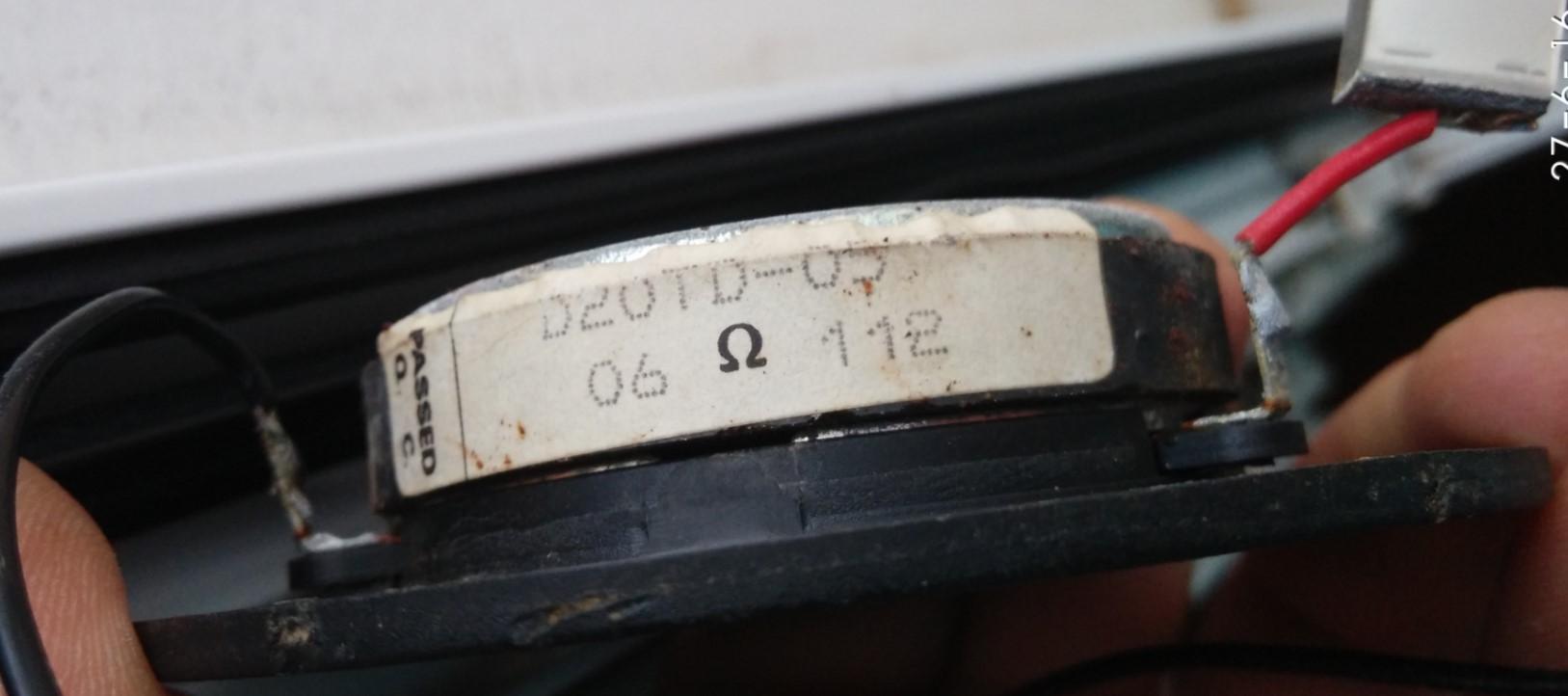

2.Δυο tweeter 1+1/4'' 10watt 8 Ωhm jingli (Bell?) από παλιά ηχειακια.

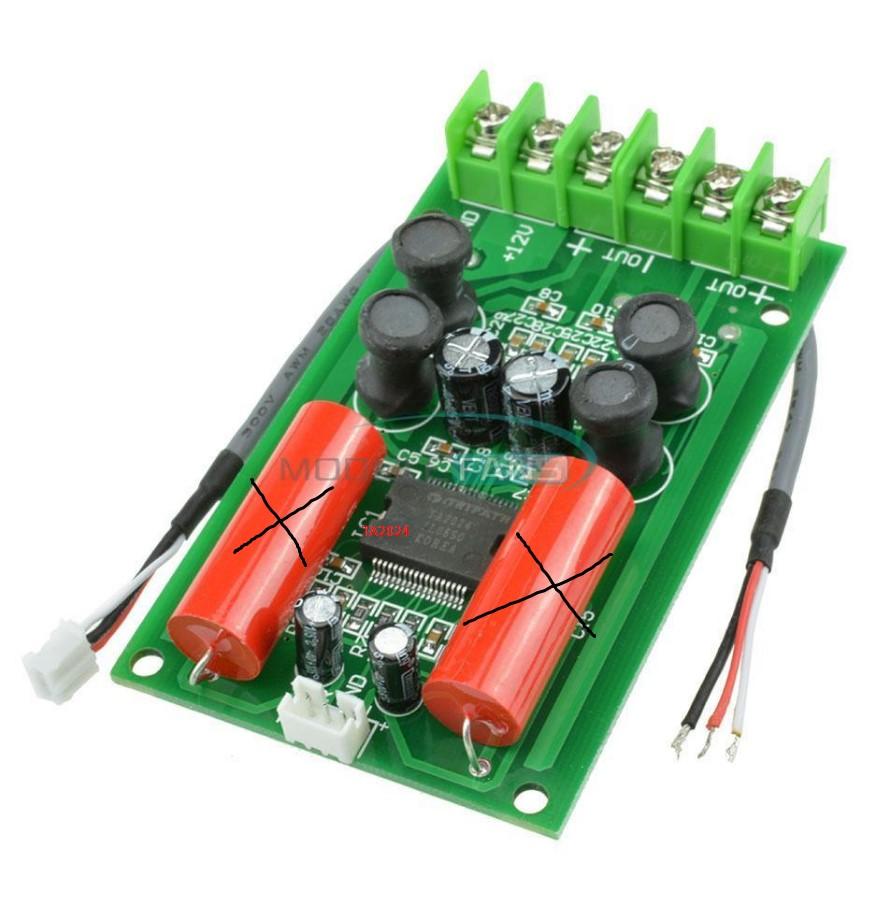

3.eBay TA2024 Class D Amplifier Board 15W+15W 12V (με κάποιες βελτιώσεις;).



4.eBay USB Bluetooth Wireless 3.5mm Stereo Audio Music Receiver Adapter Dongle AUX A2DP

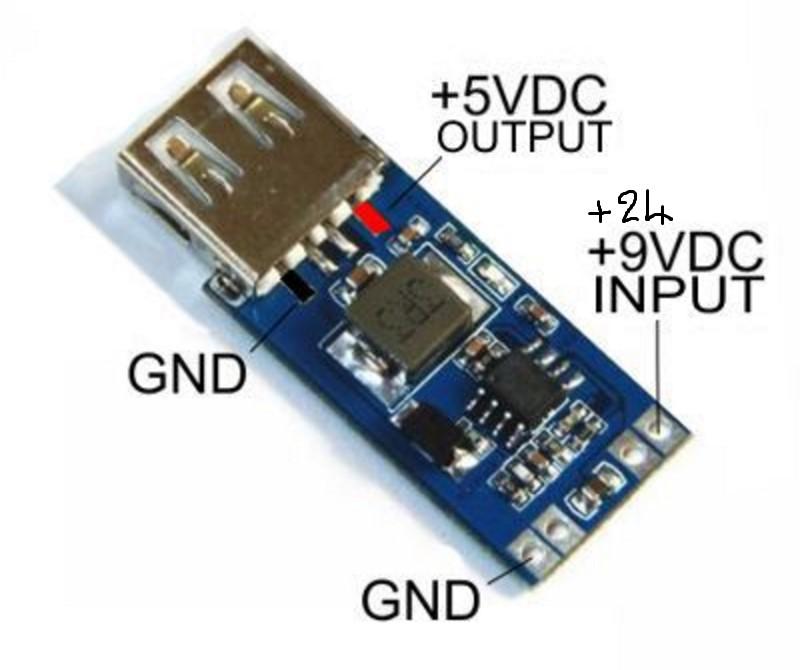

5.eBay Step Down Power Module DC-DC 9V-24V to 5V USB 2A

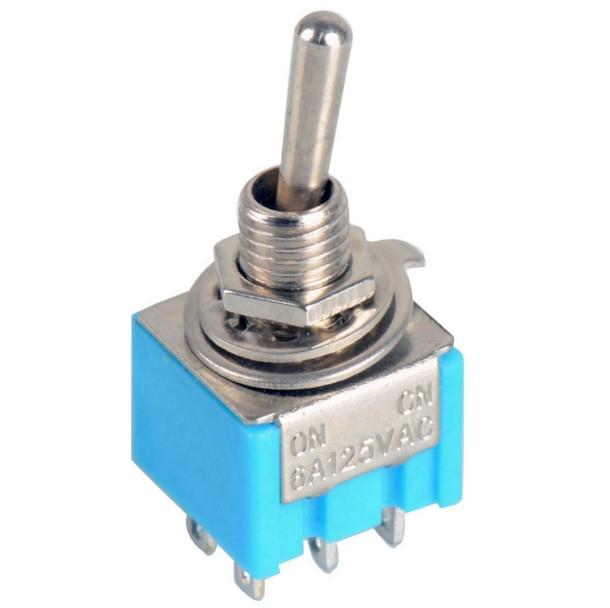

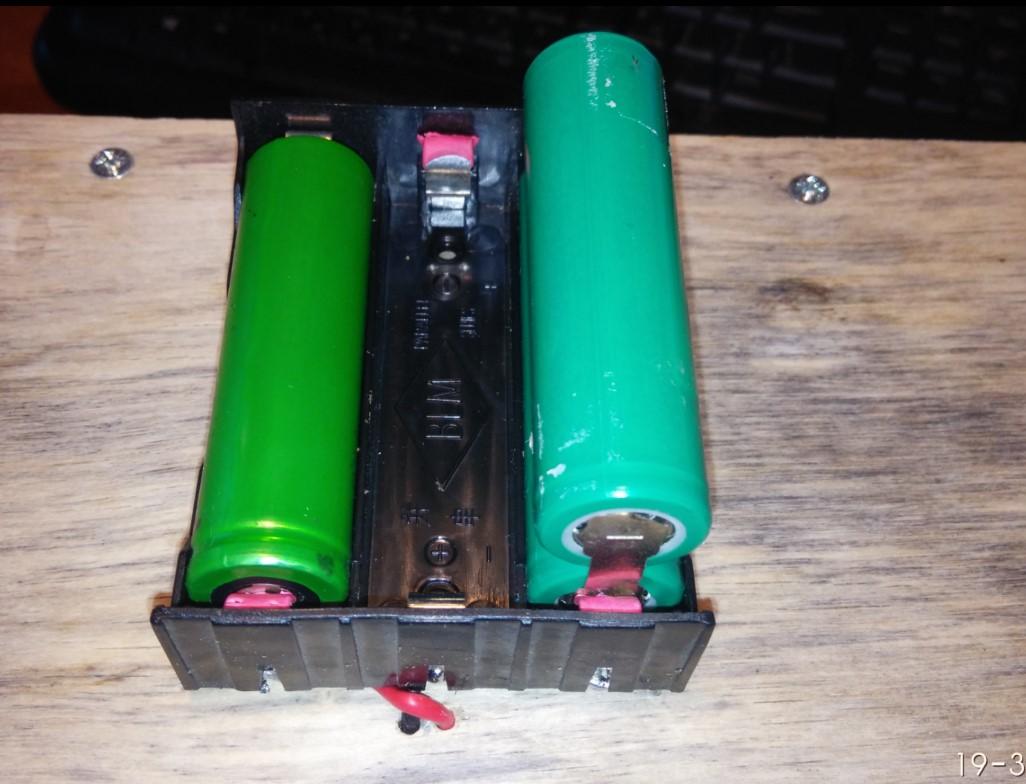

6.Δυο διακοπτακια ON-OFF , 1 battery holder 3χ18650, βύσματα, νοβοπανοβιδες, λαμακια, χερούλι από συρτάρι κτλπ ότι είχα εύκαιρο !

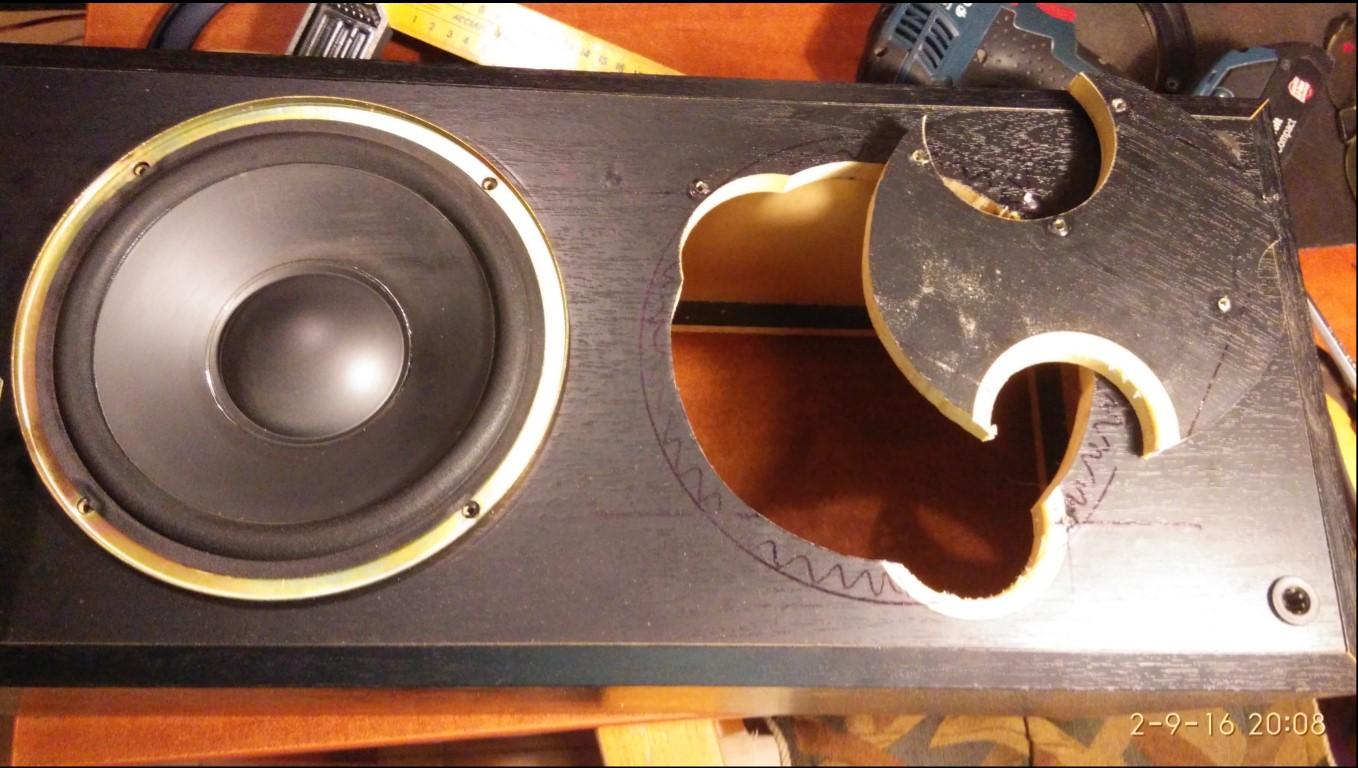

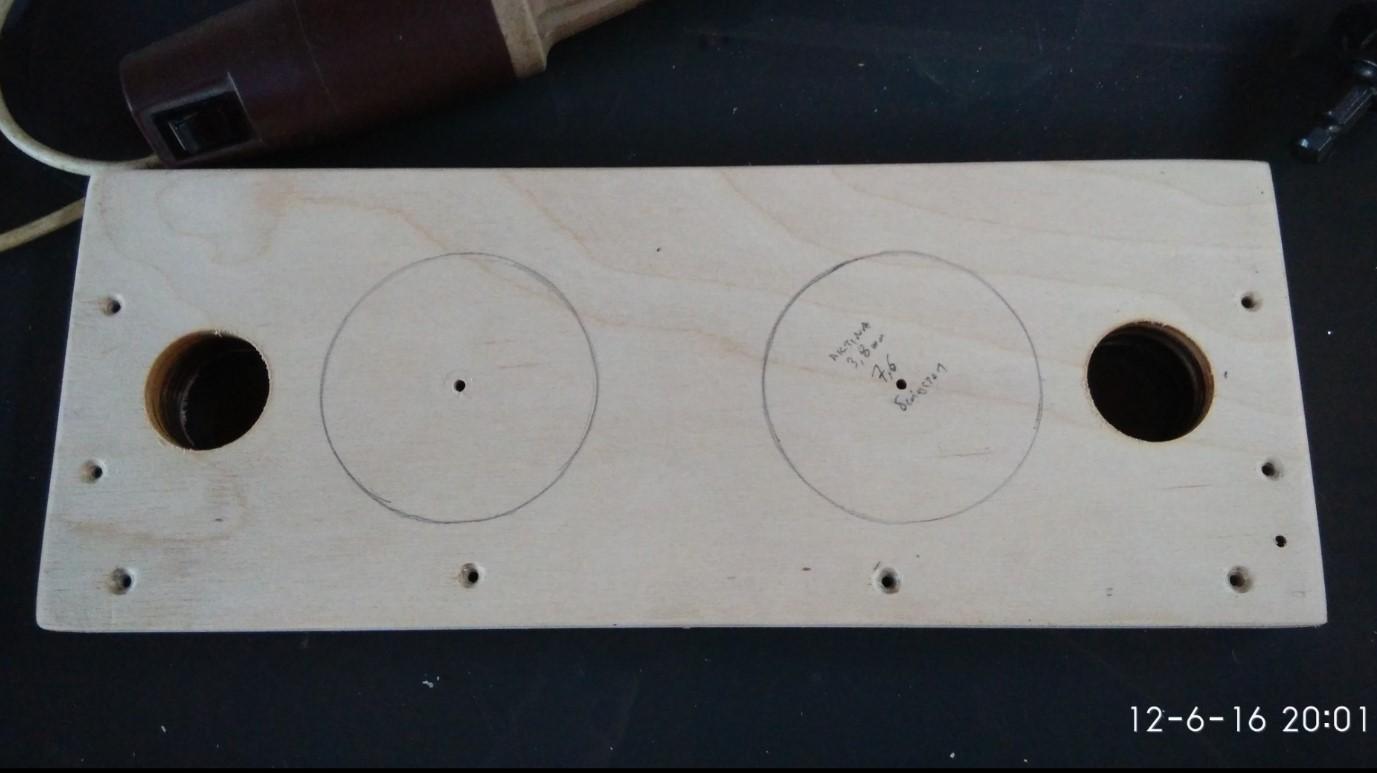

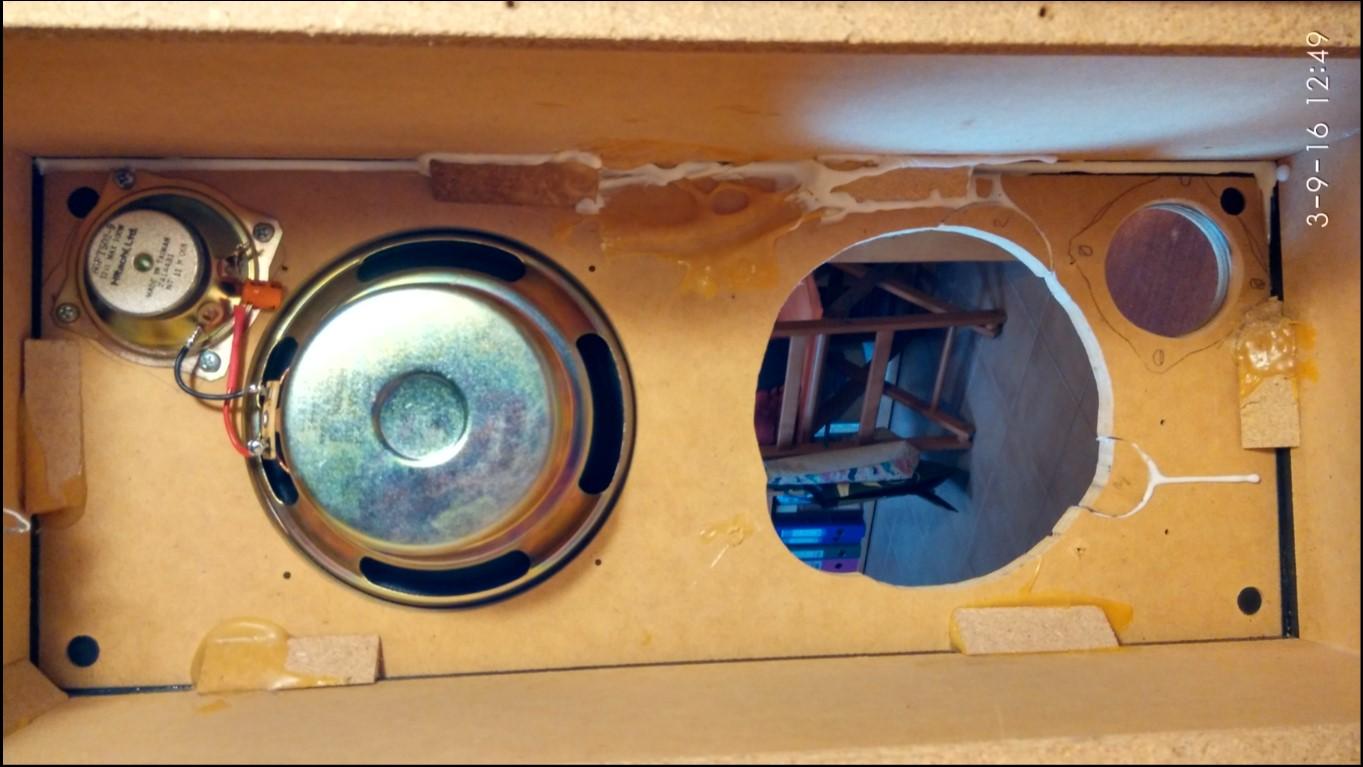

Μου έβγαλε την πίστη (λόγω έλλειψης κατάλληλης λάμας στην σέγα) να κόψω τις τρύπες για τα γουφερακια!





Έγιναν κάποια πειράματα με διάφορα ενισχυτάκια για να βρω το ενισχυτακι που μου άρεσε

εδώ είναι με ένα από plasma flat tv

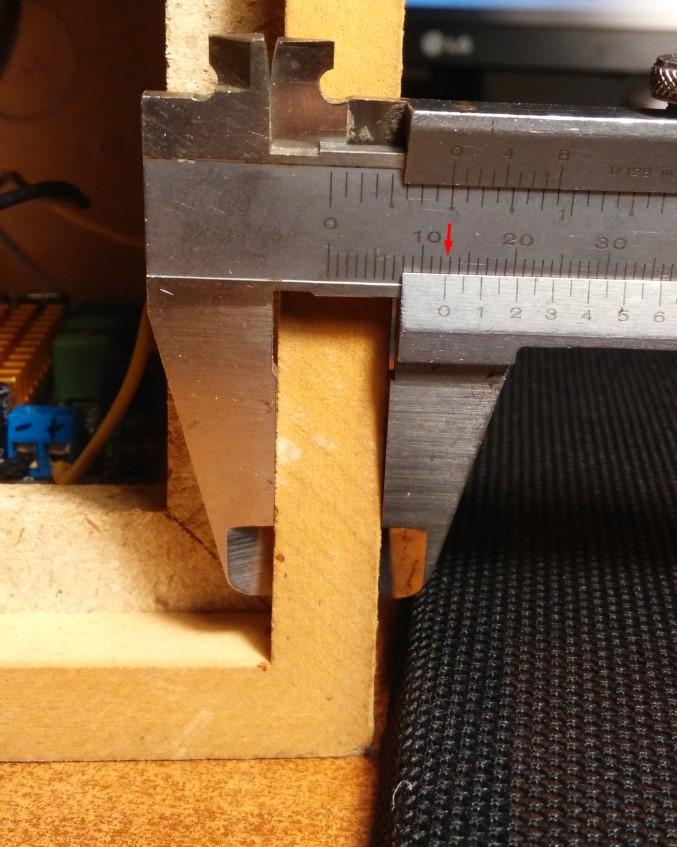

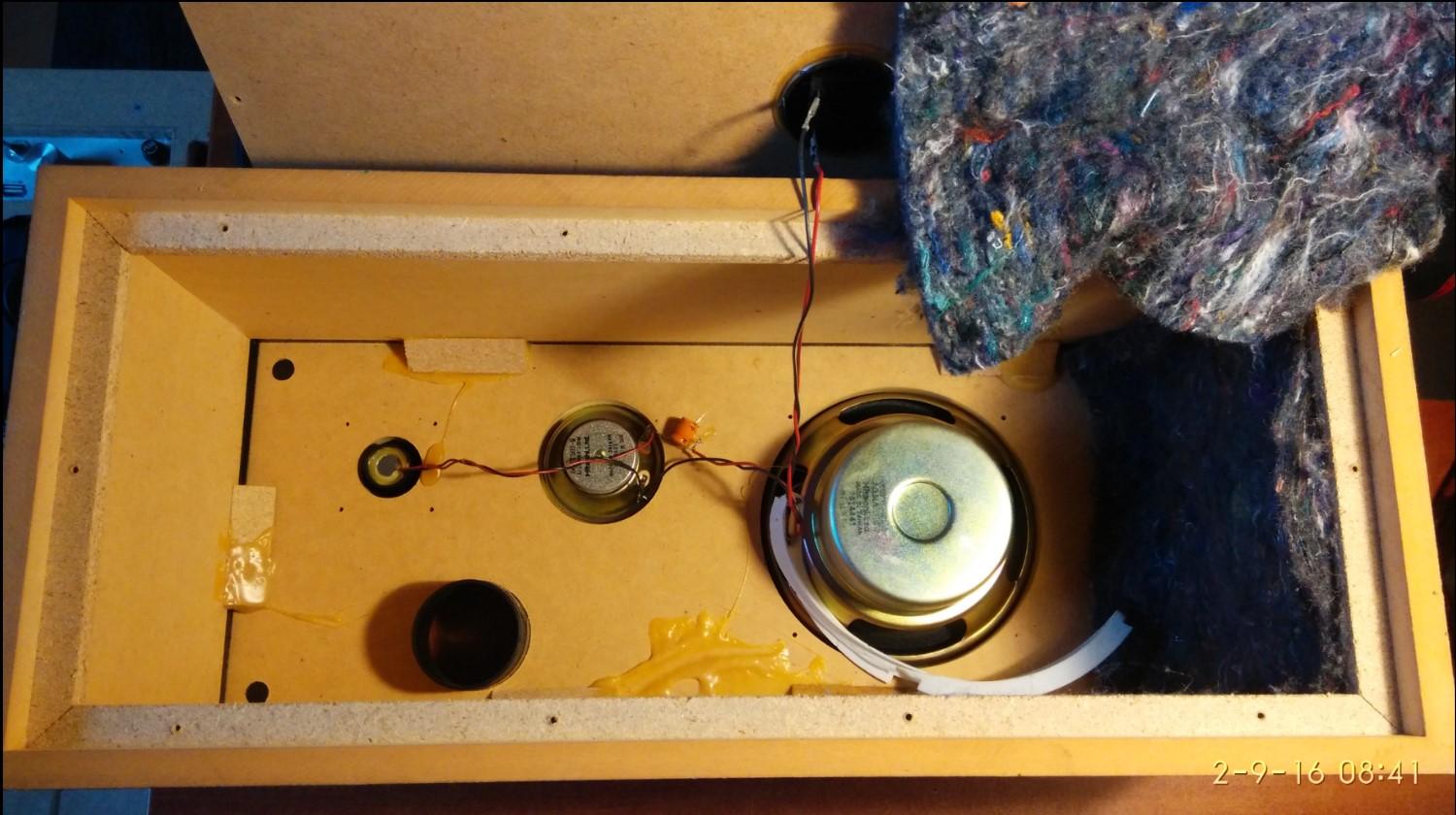

έφαγα με το ρουτερ εσωτερικά το πάχος του ξύλου από 22mm σε 5mm περιπου για να μπορώ να βιδώσω βύσματα, διακόπτες κτλπ

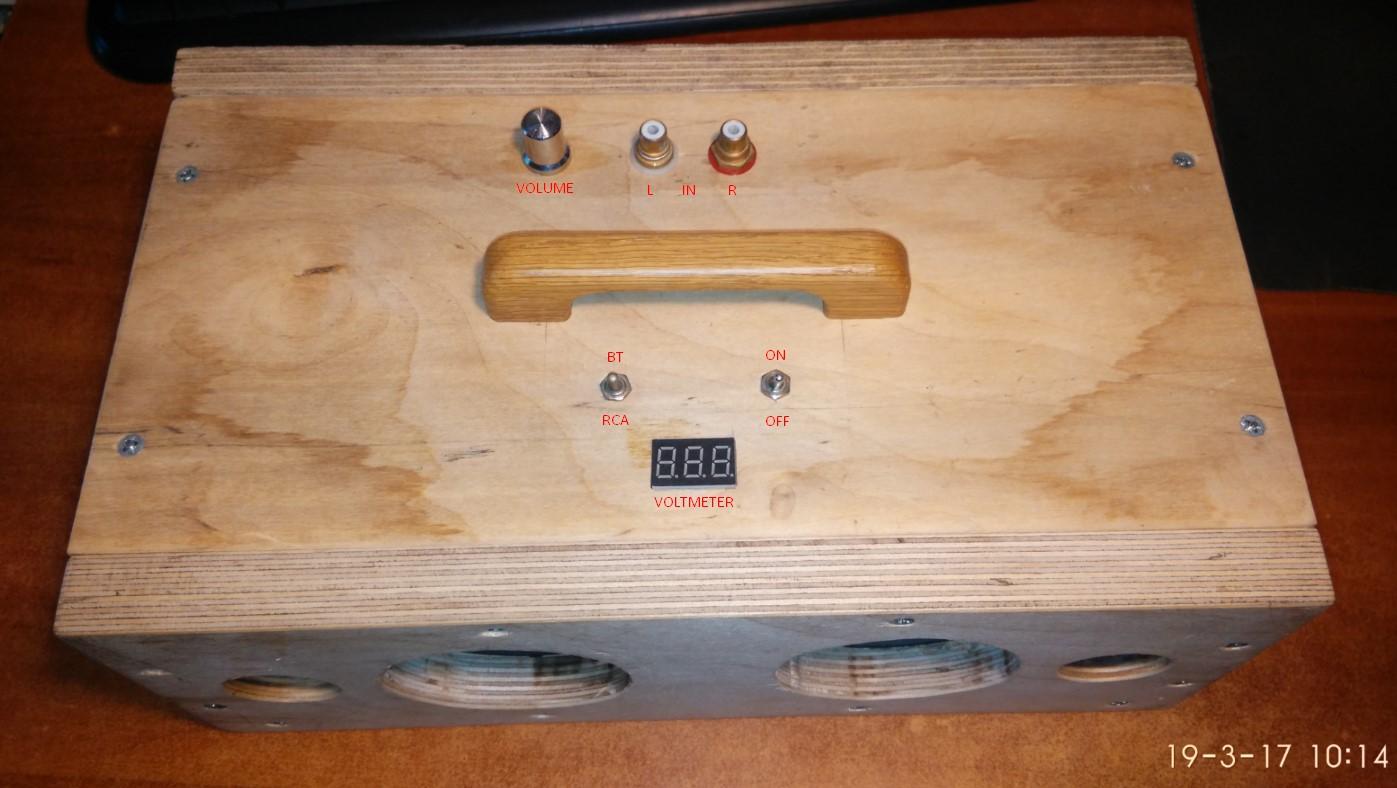

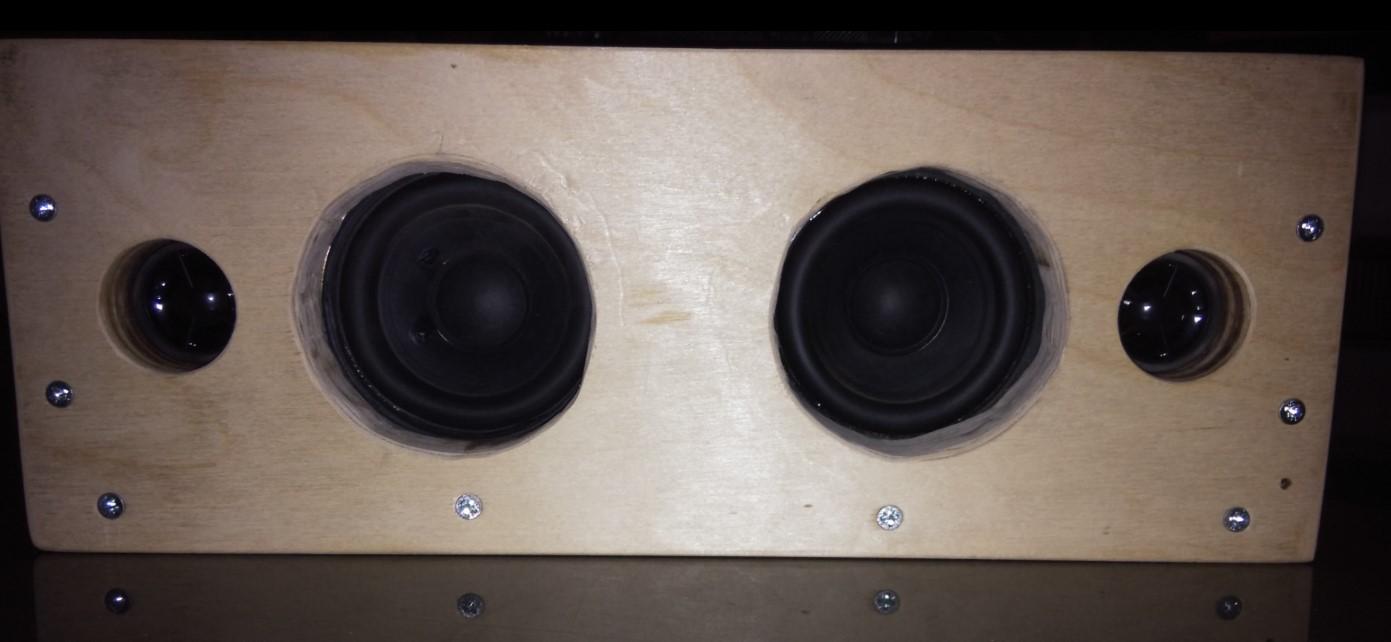

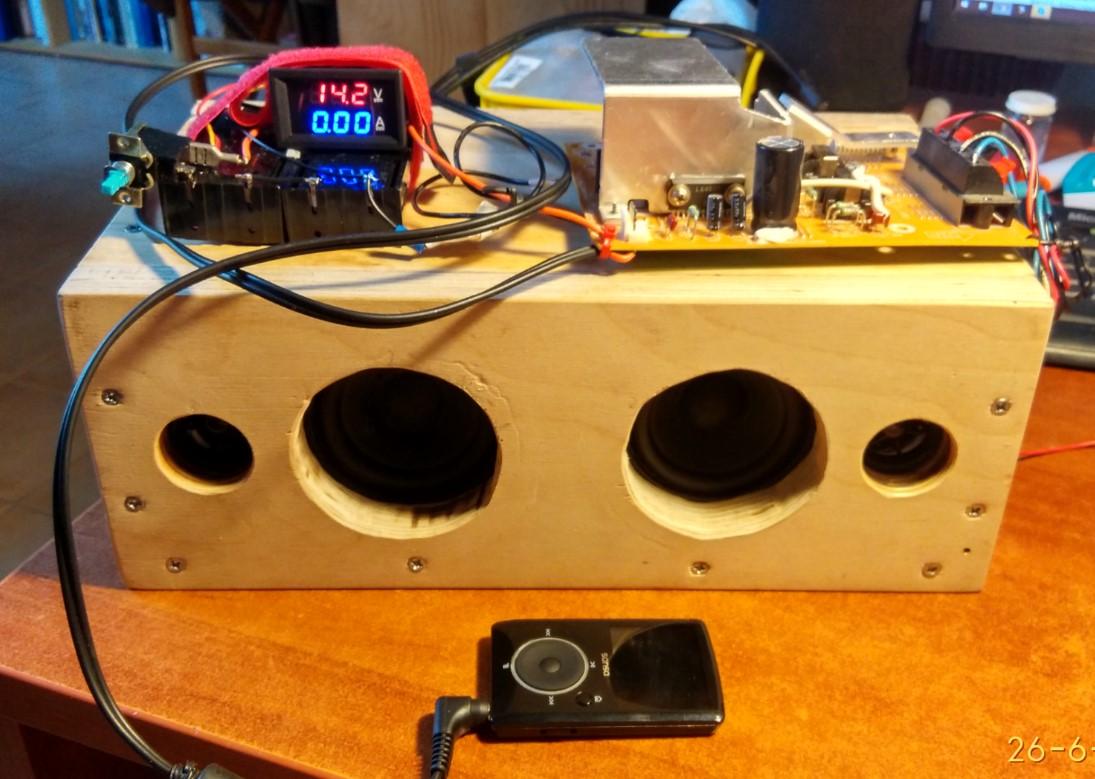

Και έτοιμο το μικρο τερατακι που παίζει αρκετά καλά και έχει αρκετή αυτονομία (με μέτρια προς δυνατή ένταση) με μόνες

(πάνω από 10 ώρες) ή διπλές μπαταρίες (πάνω από 20 ώρες) 18650 από παλιές μπαταρίες λαπτοπ!



τις μπαταρίες τις έχω εξωτερικά(στην πίσω μεριά) στο κουτί για να τις βγάζω για φόρτιση αφού δεν χρησιμοποίησα BMS Board για να τις προστατεύω στην φόρτιση-αποφόρτιση...

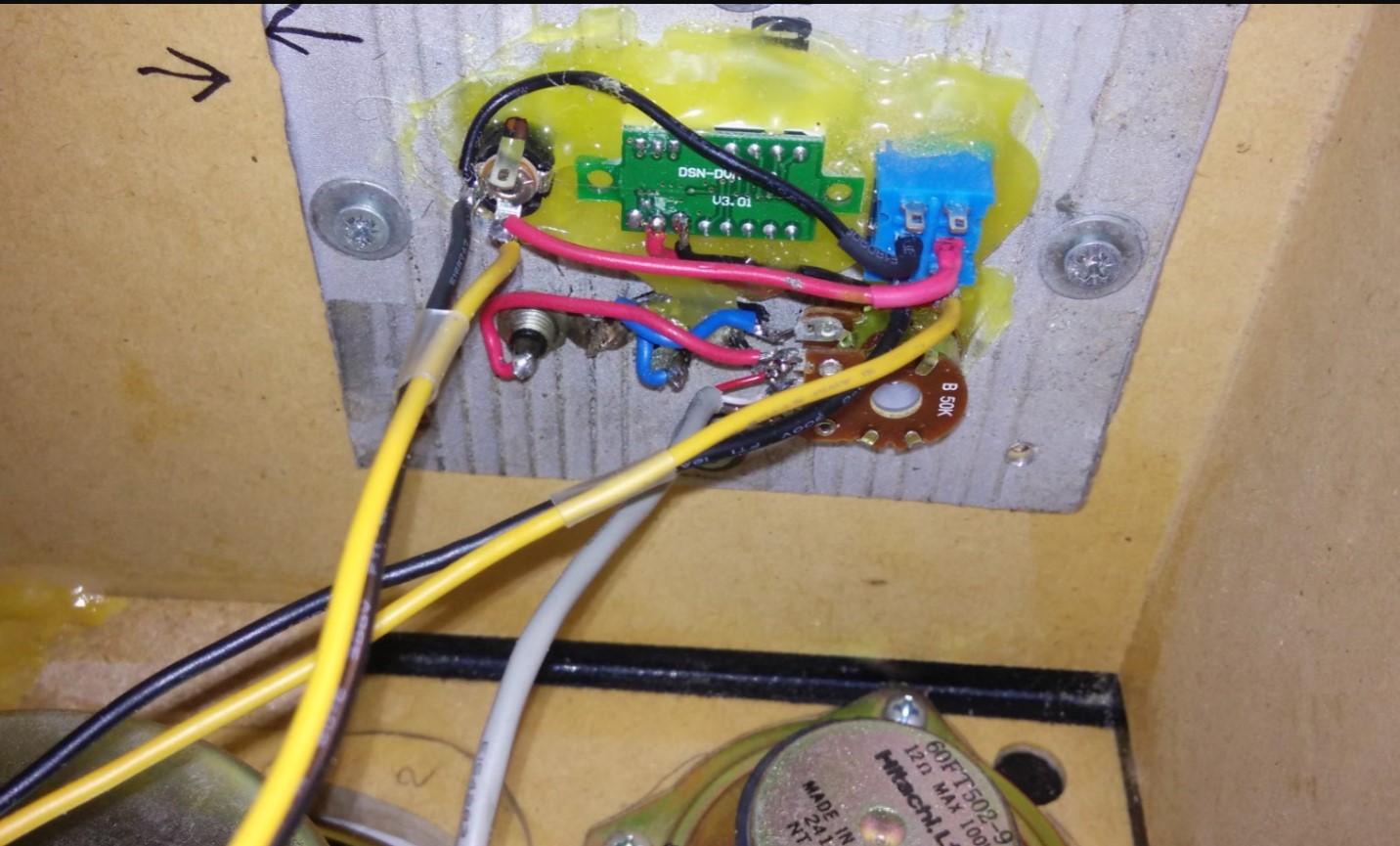

Για προστασία από υπερβολική αποφόρτιση έχω βάλει ένα μικρο βολτόμετρο και ξέρω ότι κάτω από τα 9 βολτ καλό είναι να σταματήσω...



Αυτα προς το παρόν αν ποτε καταφέρω θα του βάλω σήτα εμπρός και ένα βάψιμο στο ξύλο...

Μου αρέσει να μην τελειώνω τις κατασκευές αλλά μόλις γίνουν λειτουργικές να τις αφήνω να ζουν ελεύθερες



έβαλα κι ένα μικρο βιντεακι από το κινητό... Ευχαριστώ!



https://www.youtube.com/watch?v=JESMrrX8LA8





Έγινε επεξεργασία Μάρτιος 19, 2017 από dfa19mj

[karmen1983]

Ωωωωωω πως μου ξεφυγε αυτο εδω;;;



Ωραίοςςςςςς!!!!



Επειδη ειμαι απο κινητο ομως επιφυλάσσομαι αυριο για απορίες



[Lakisss]

πριν 7 ώρες, το μέλος dfa19mj έγραψε:









Πολύ μ' αρέσει! Αυτό το εργαλειάκι τι ιστορία έχει;

[dfa19mj]

Καλημέρα να είστε καλά !

@karmen1983 μ αρεσει να λυνω αποριες κι ας μη μπορω κιολας

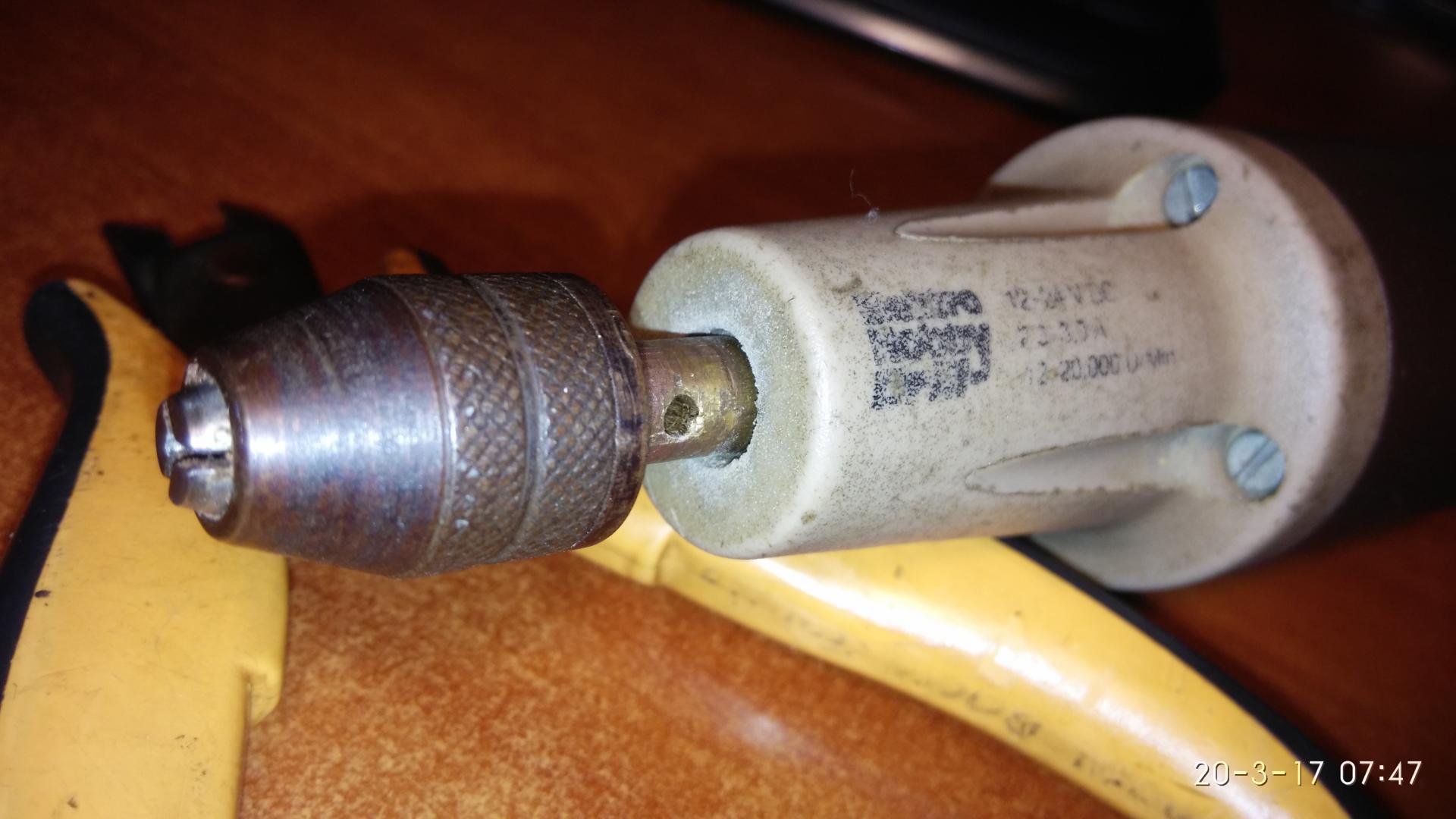

@Lakisss αν εννοείς το τρυπανακι είναι αγορά του 1990 από ένα φίλο ηλεκτρονικό, τα ντρεμελ της εποχής χαχα

νομιζω γραφει Elektro Hobby Drill  12-24 volt 12-20000 rpm



[karmen1983]

Καταρχάς να αναφέρω ότι ουδεμία σχέση έχω με ηχεία, ήχο κλπ

Οπότε μπορεί η ερώτηση που κάνω να έχει τεχνική εξήγηση αλλά δε με νοιάζει μιας και θα μείνω στην αισθητική του πράγματος (γυναίκα γαρ )



Βλέποντας το όλο πράγμα έχω μία απορία. Γιατί επέλεξες τα ηχεία να είναι από μέσα από το κόντρα πλακέ;

Δεν ήταν δυνατό να μπουν έτσι;





Θα μου πεις τώρα! καλά εκεί κόλλησες;

Ναι  αισθητικά δε μου κάθεται. Σίγουρα το κόνσεπτ σου δεν ειναι η αισθητική, μιας και ξεκίνησες με ρετάλι κόντρα πλακέ, αλλά έκανες προσεγμένη δουλειά με τα εργαλεία που διαθέτεις. Θεωρώ ότι θα έδινε επιπλέον πόντους μία τέτοια επιλογή

[dfa19mj]

Πολύ σωστή απορία  έπεσες διάνα!!!!

Στο θέμα ήχος το τελευταιο είναι η αισθητική αλλά στην προκειμένη περίπτωση συμβαδίζουν !

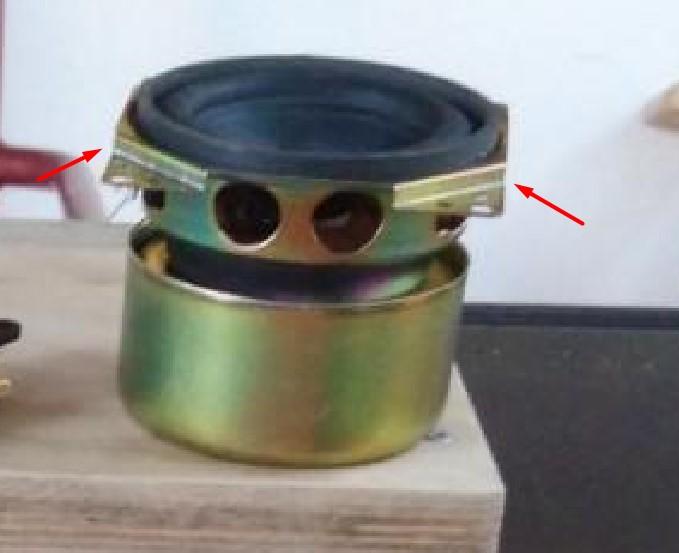

Δηλαδή το σωστό είναι να μπει όπως το λες στην έξω πλευρά το μεγάφωνο γιατί έτσι όπως το έχω βάλει δημιουργεί ένα κύλινδρο μια χοάνη και βγάζει παραπάνω μεσαίες συχνότητες

Ο περιορισμός μου ήταν η πατούρα του μεγαφώνου η οποία δεν είναι ίσια ''flat'' και θα έπρεπε γίνει σκάλισμα με κάποιο τρόπο για να πατάει σωστά  το μεγάφωνο...



Στα επόμενα 2 boombox που έφτιαξα είναι σωστά τοποθετημένα τα μεγάφωνα όταν βρω χρόνο θα τα ποστάρω

[Lakisss]

πριν 52 λεπτά, το μέλος dfa19mj έγραψε:

Στα επόμενα 2 boombox που έφτιαξα

Αναμένουμε. Αφού το έχεις το θέμα βρες ένα παλιό κασετόφωνο, βάλε του σύγχρονα σωθικά και φτιάξε κάτι που να θυμίζει 80's.

Μοναστηράκι μπορεί θα βρεις.

[dfa19mj]

Τα λυπαμαι τα άτιμα τα παλιά μηχανήματα να τα εξολοθρεύω

Το Μοναστηράκι είναι μακριά, πολύ μακριά μου

να ποστάρω εδώ τα άλλα που έφτιαξα ή  κάνω νέο ποστ ;

[karmen1983]

Κάντα εδώ να είναι μαζεμένα καλύτερα. εξάλλου πόσο διαφορετικός να ειναι ο νέος τίτλος του νέου θέματος;

[dfa19mj]

Επεισόδιο Β (κατά το BIG)!

Ο Μπαμπάς του Μικρού Φορητού Ηχείου :-Ρ ( BIG BOOMBOX )



Μετά από μερικές μέρες που χαιρόμουν το μικρο ΒοοmBox εκτός σπιτιού καθώς έψαχνα το υπόγειο στο πατρικό, βρήκα τα Woofer και τα tweeter (Vifa) από κάτι ηχεία Roister της νιότης μου

Ε δε γίνεται λέω, ήρθε η ώρα σας και σας...

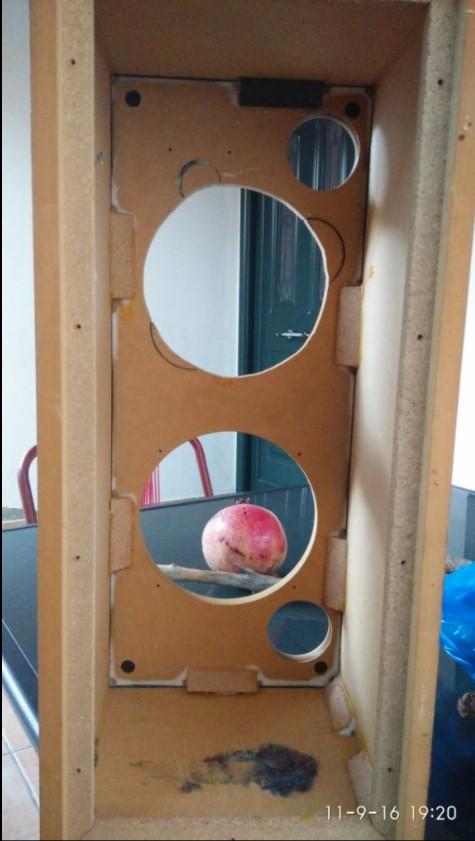

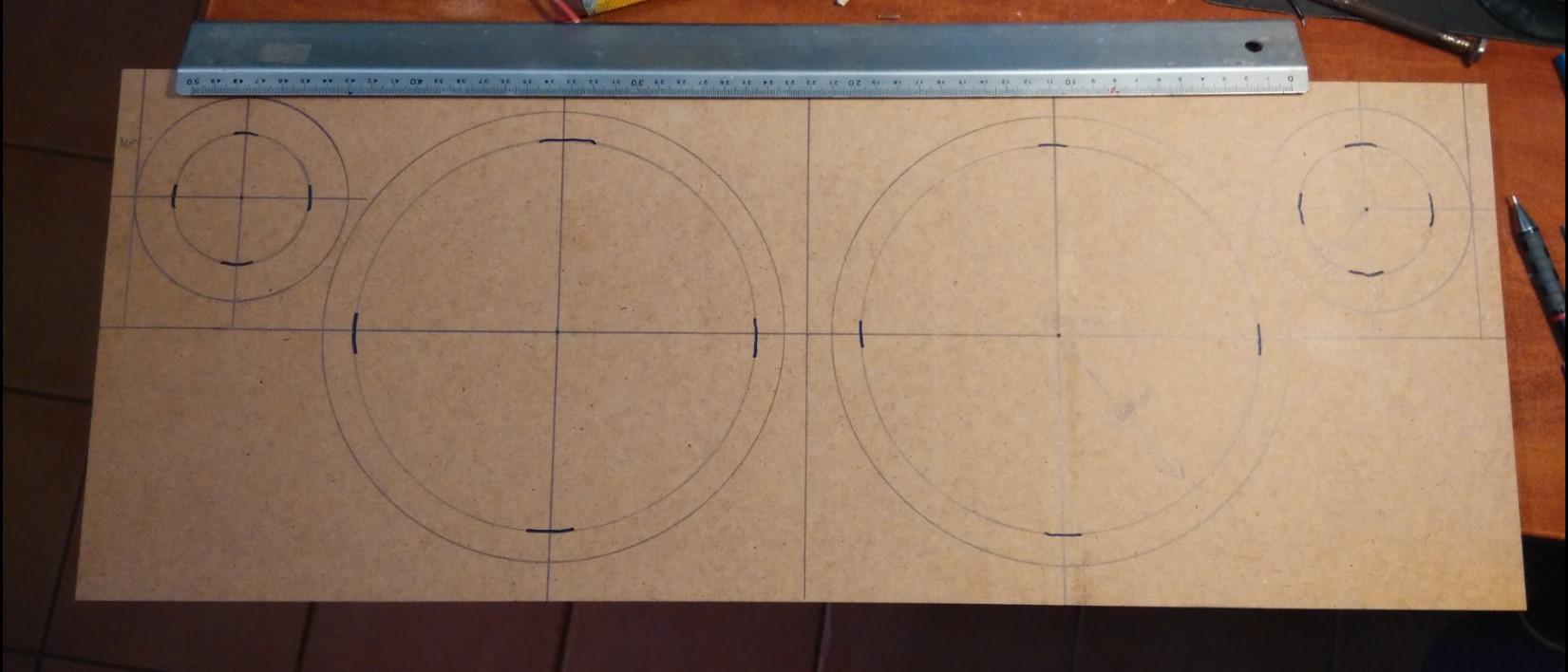

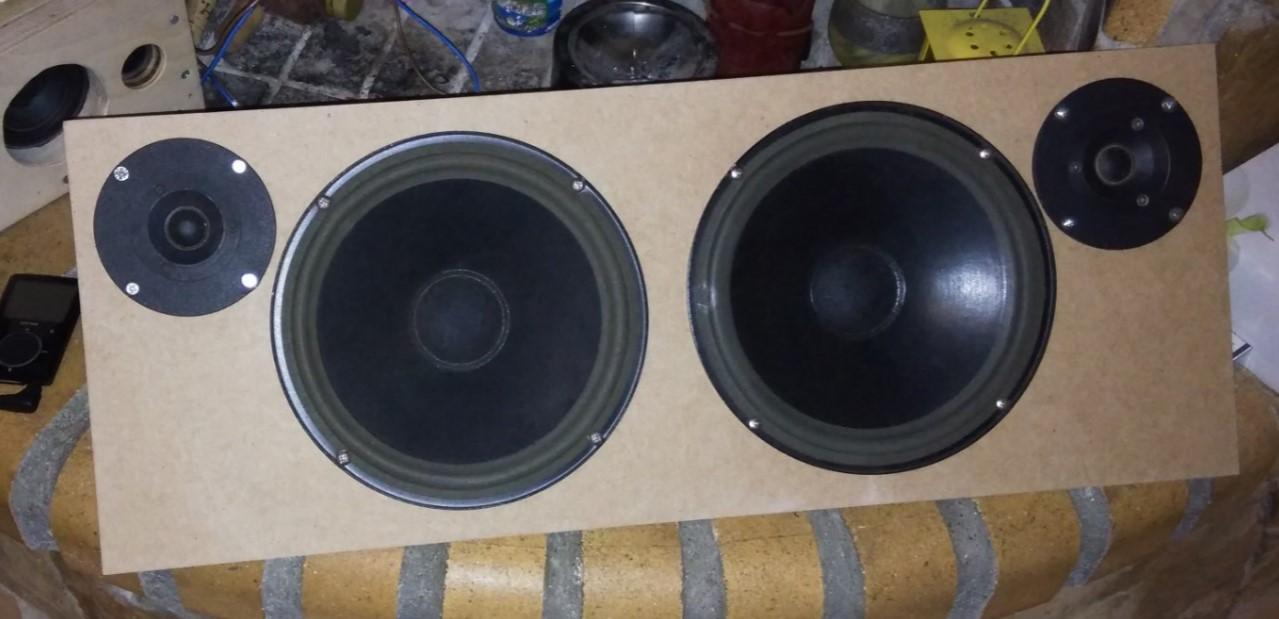

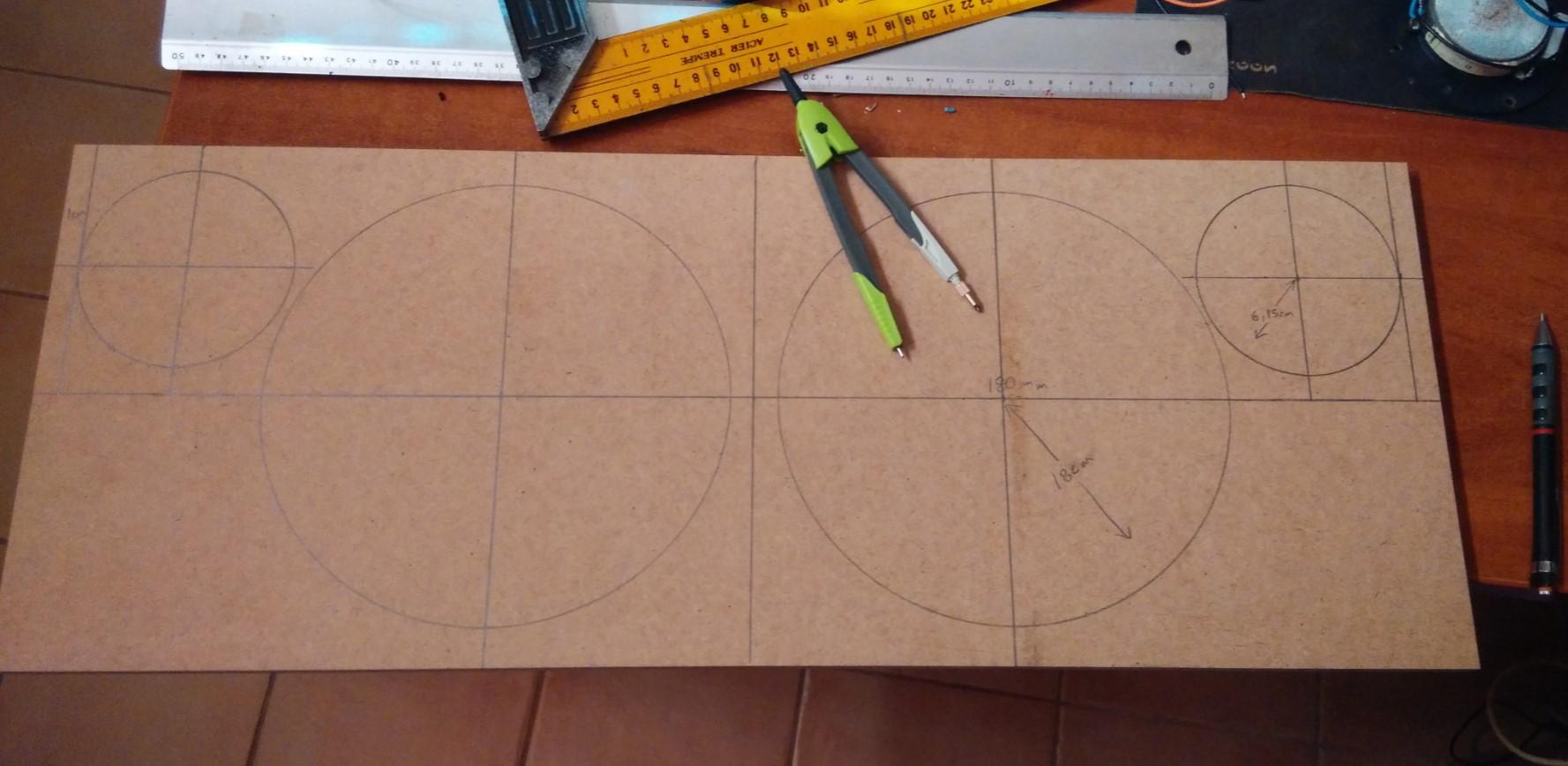

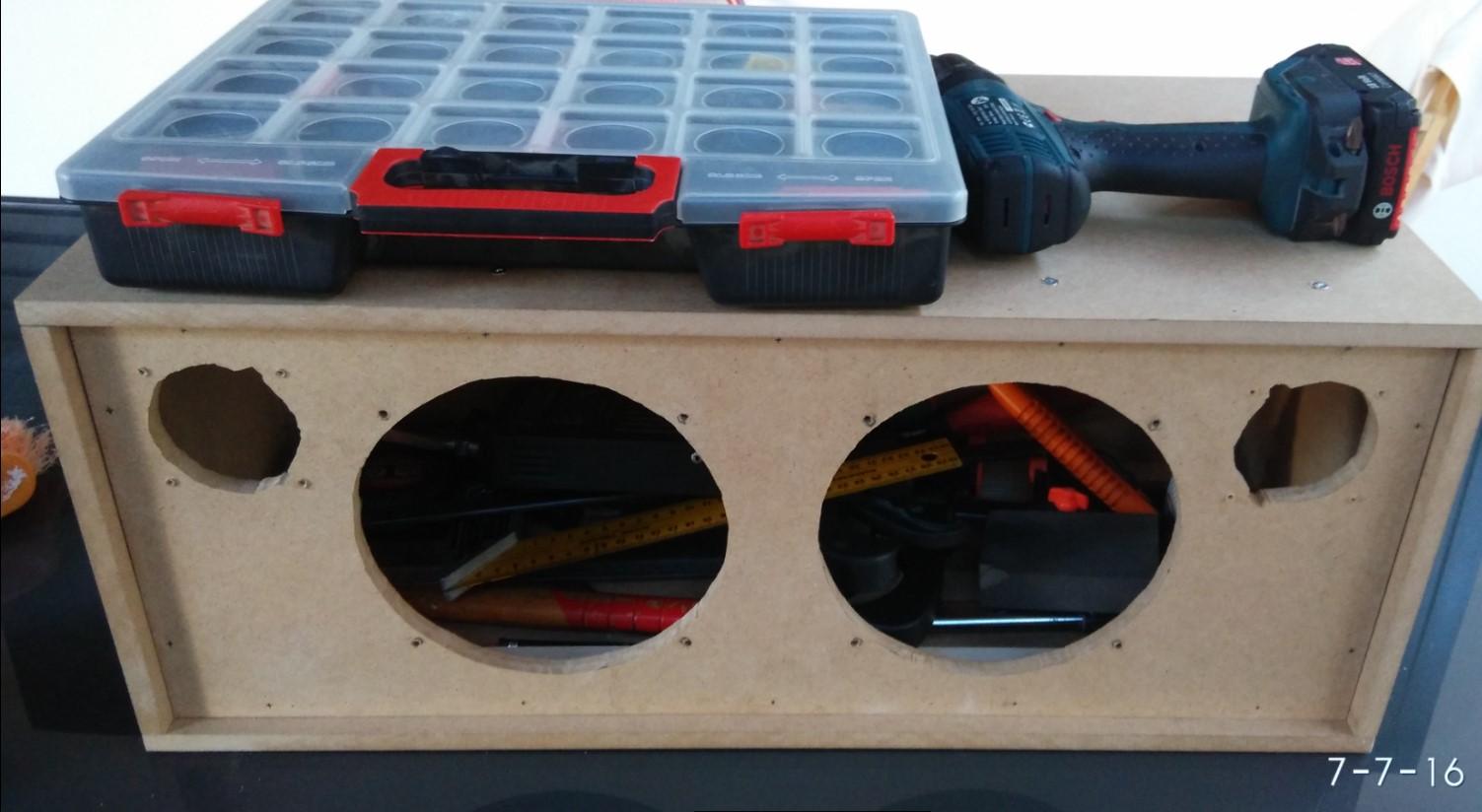

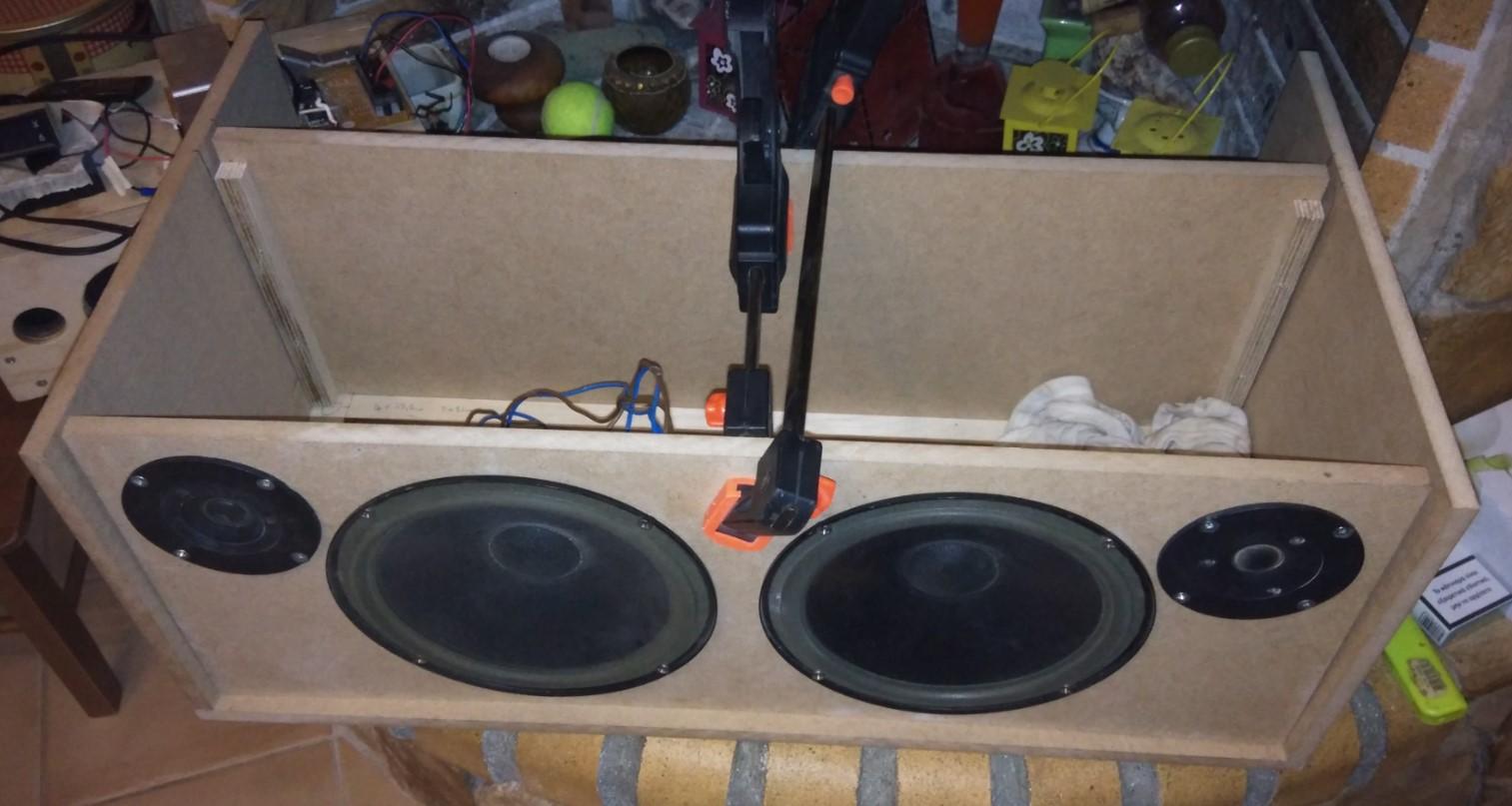

Αρχίζω τα μετρήματα, κόβω MDF 12mm σε μια ξυλαποθήκη και αρχίζει η συναρμολόγηση ...

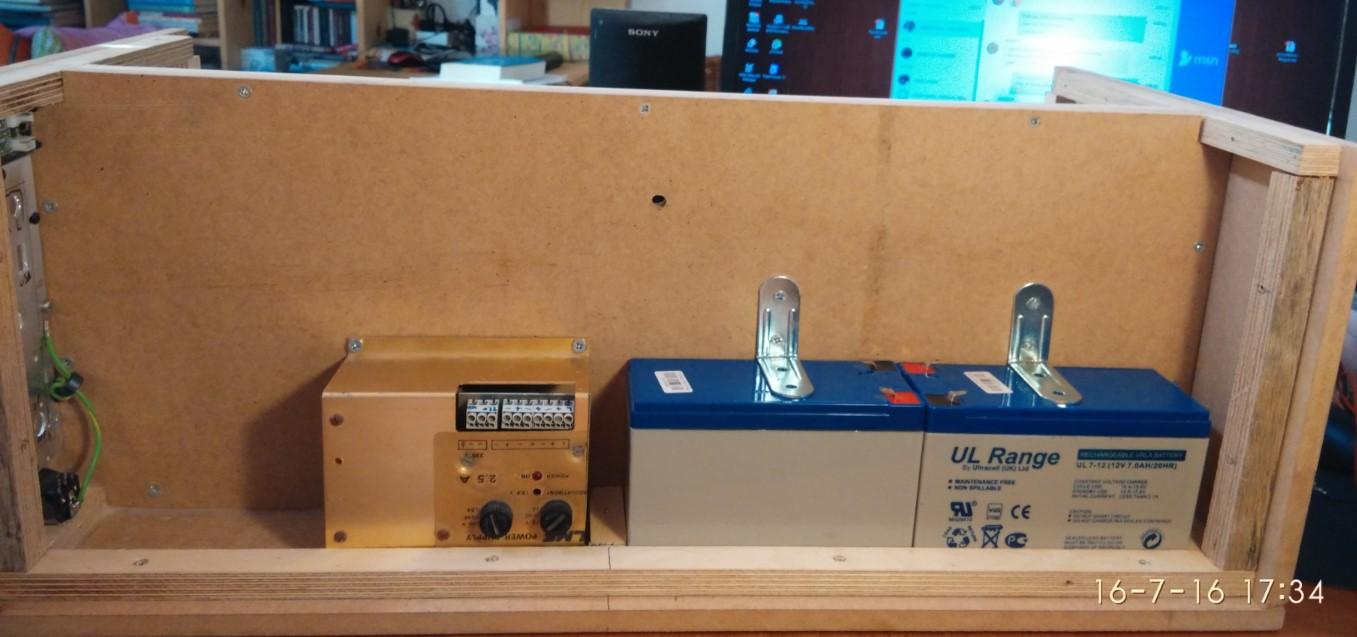

έβαλα ένα ενδιάμεσο χώρισμα για να μπουν πίσω μπαταρίες και ηλεκτρονικά...

σε όλες τις ενώσεις βιδώθηκαν - κολλήθηκαν πηχάκια κόντρα πλακέ θαλάσσης που έκανα από τα περισσεύματα του μικρού ηχείου!

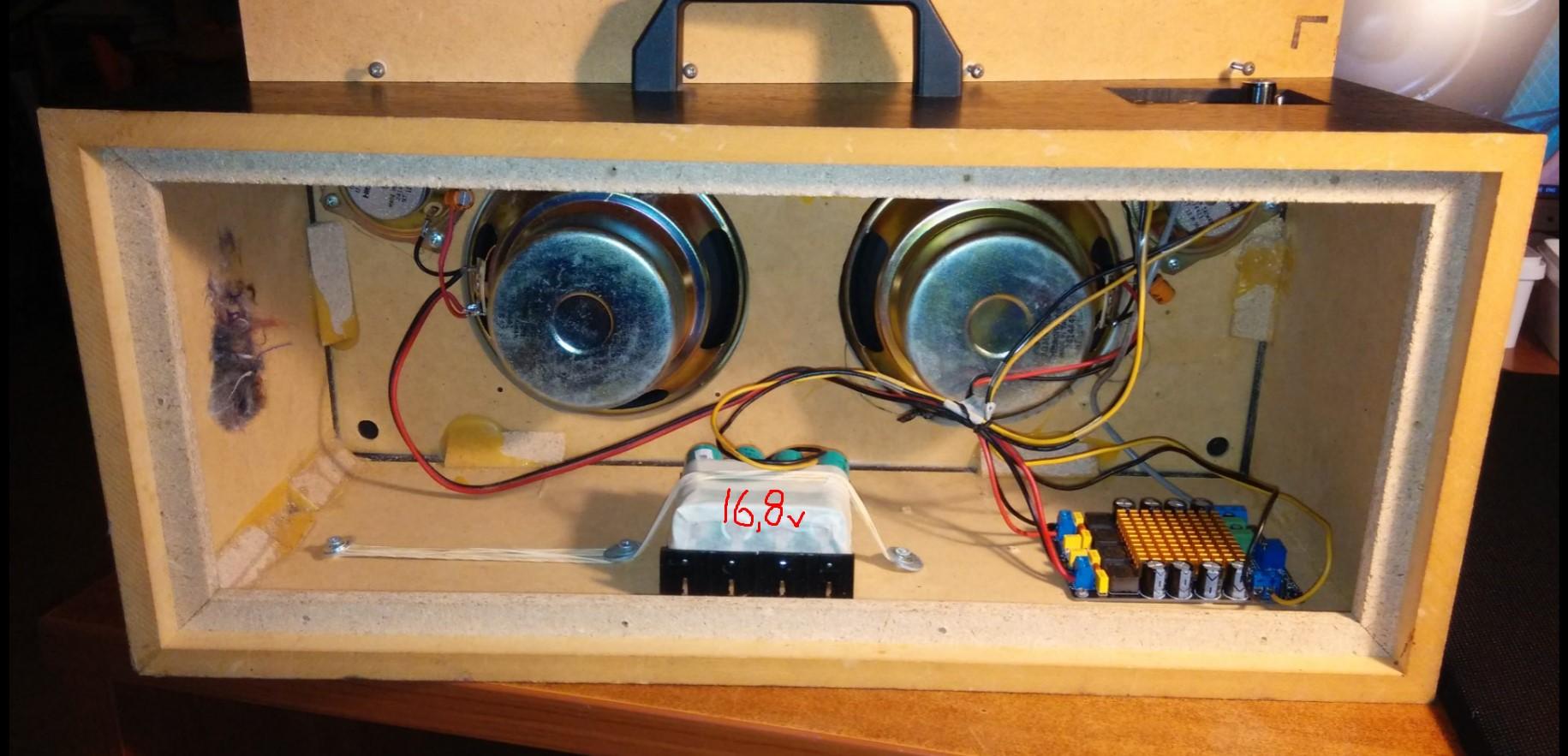

Όταν έγινε η καμπίνα μπήκαν τα μεγάφωνα και  ήρθε η ώρα για τα ηλεκτρονικά... Βρήκα ότι είχα διαθέσιμο έγινε η αρχιτεκτονική μελέτη

και μπήκαν στο κουτί!

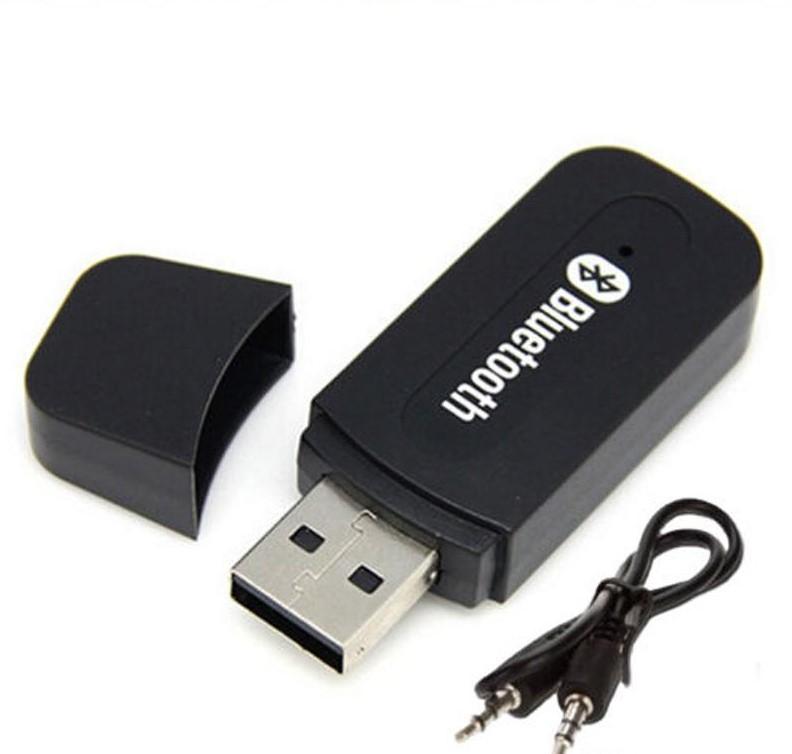

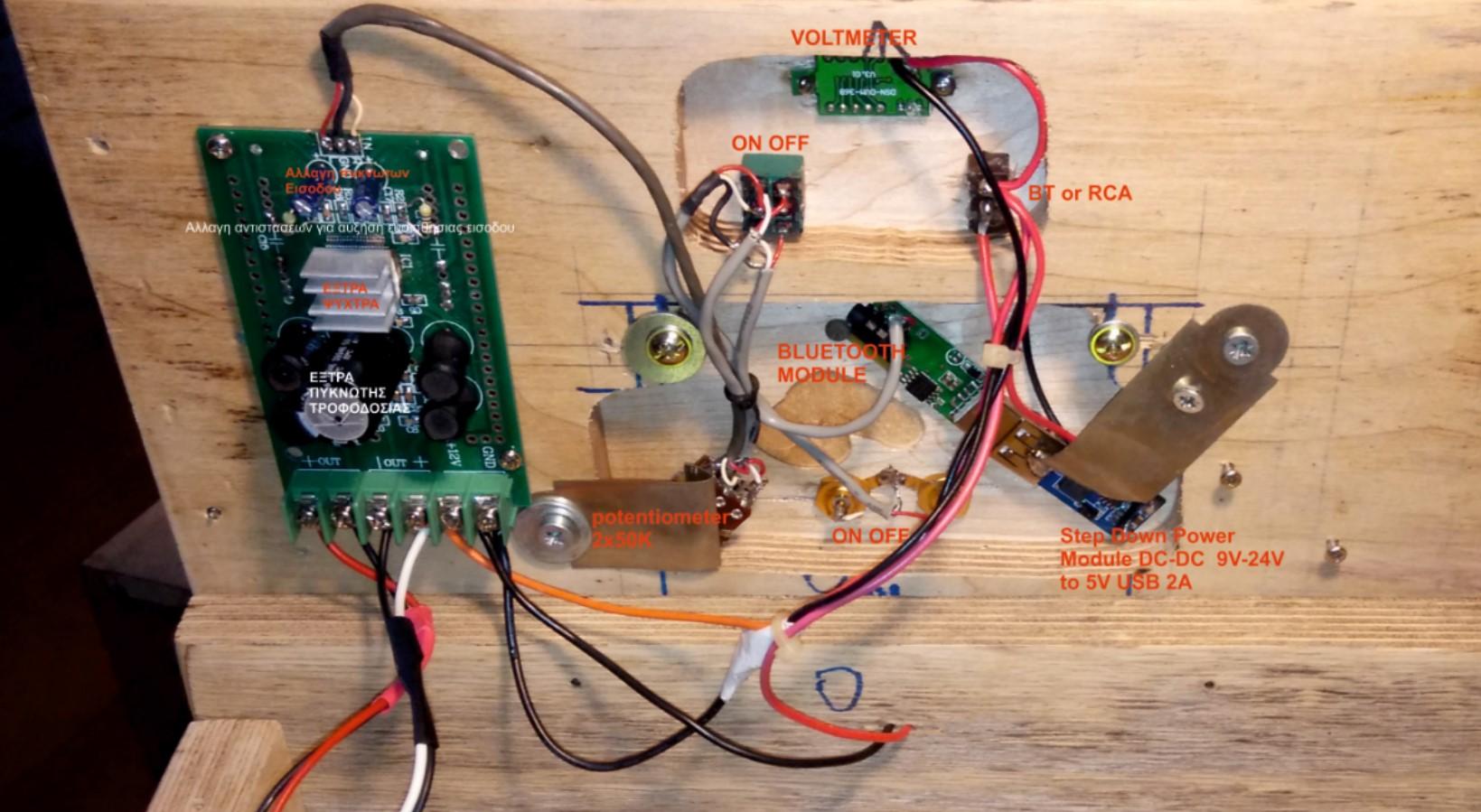

και εδώ έβαλα Bluetooth και του έδωσα 5 volt με ένα module που είχε και  USB για να φορτίζω και κάνα κινητό - MP3 Player όταν χρειάζεται...

Το αλουμίνιο είναι από ψυχτρα τηλεόρασης!

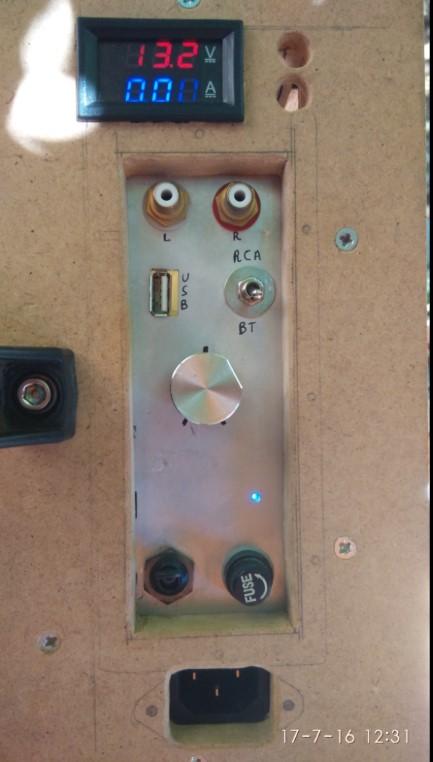

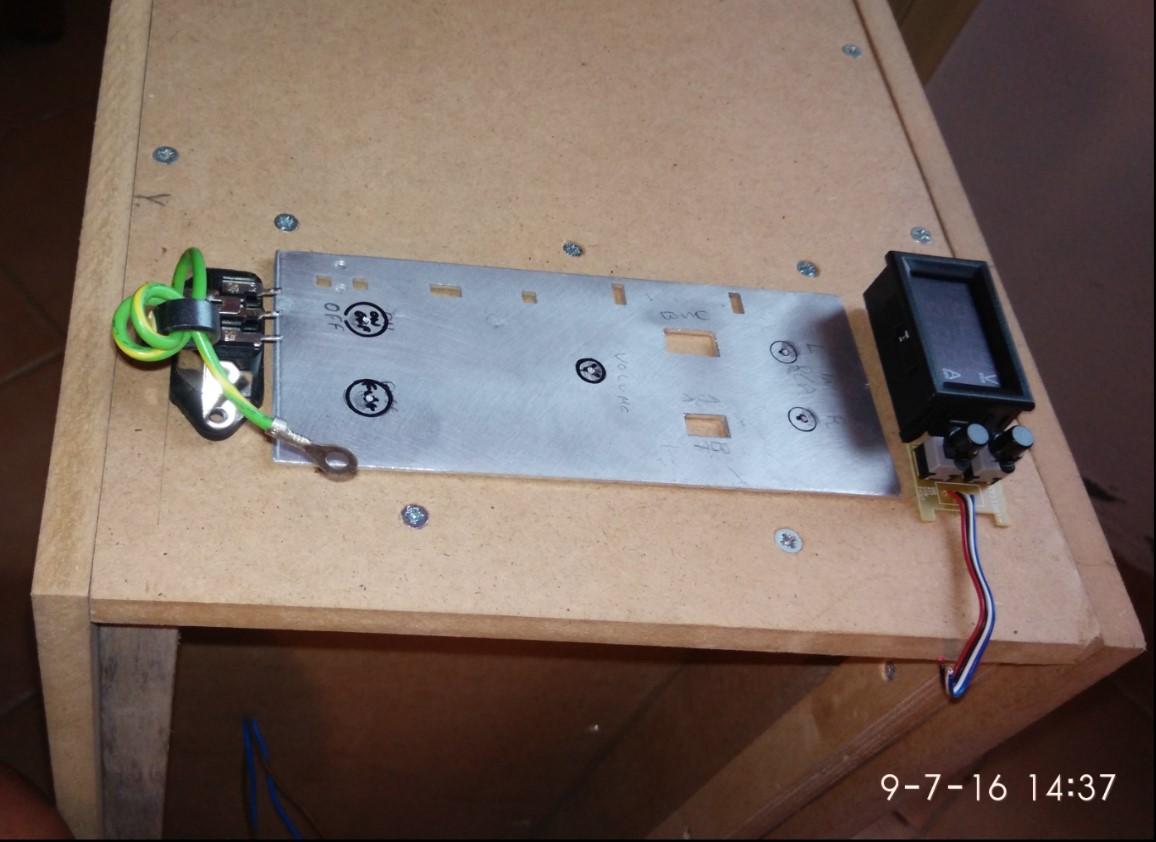

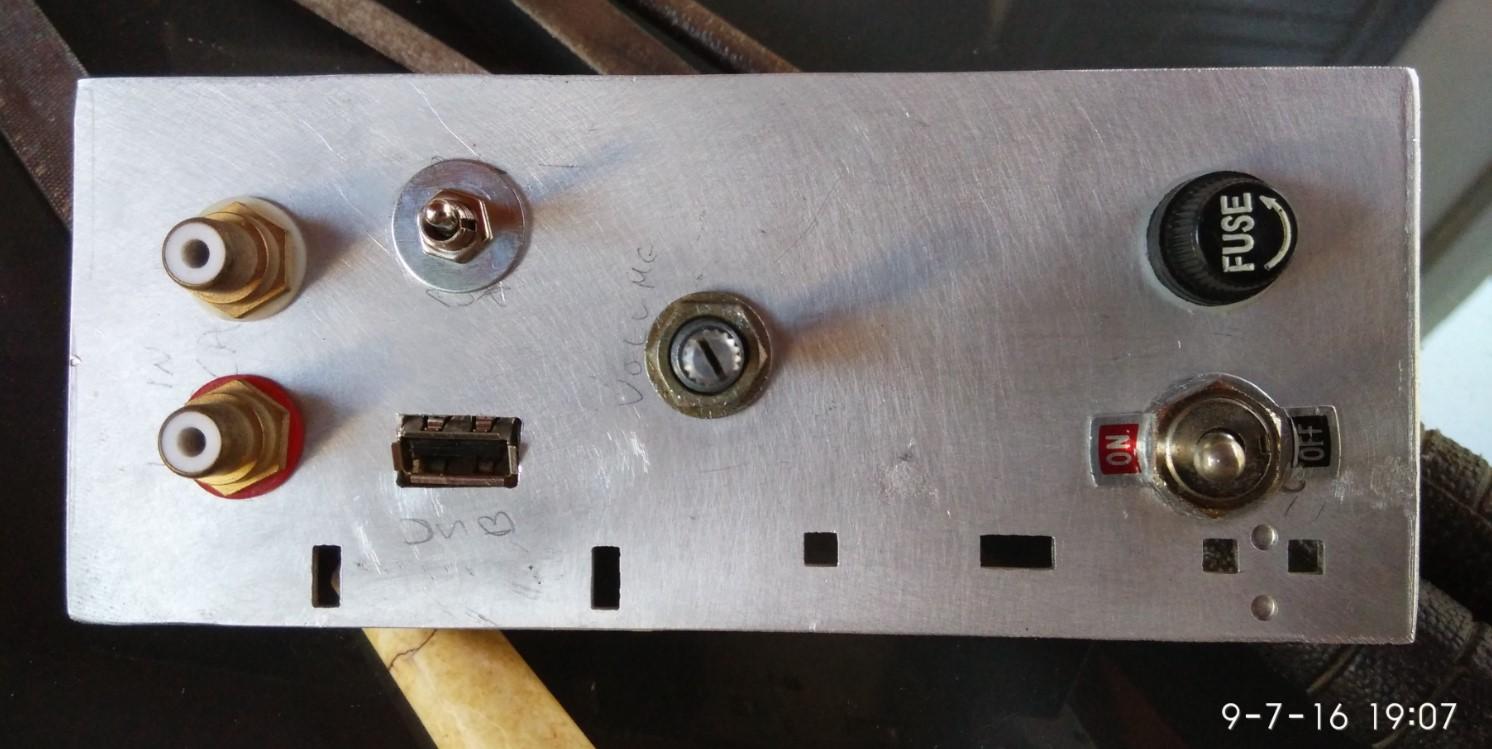

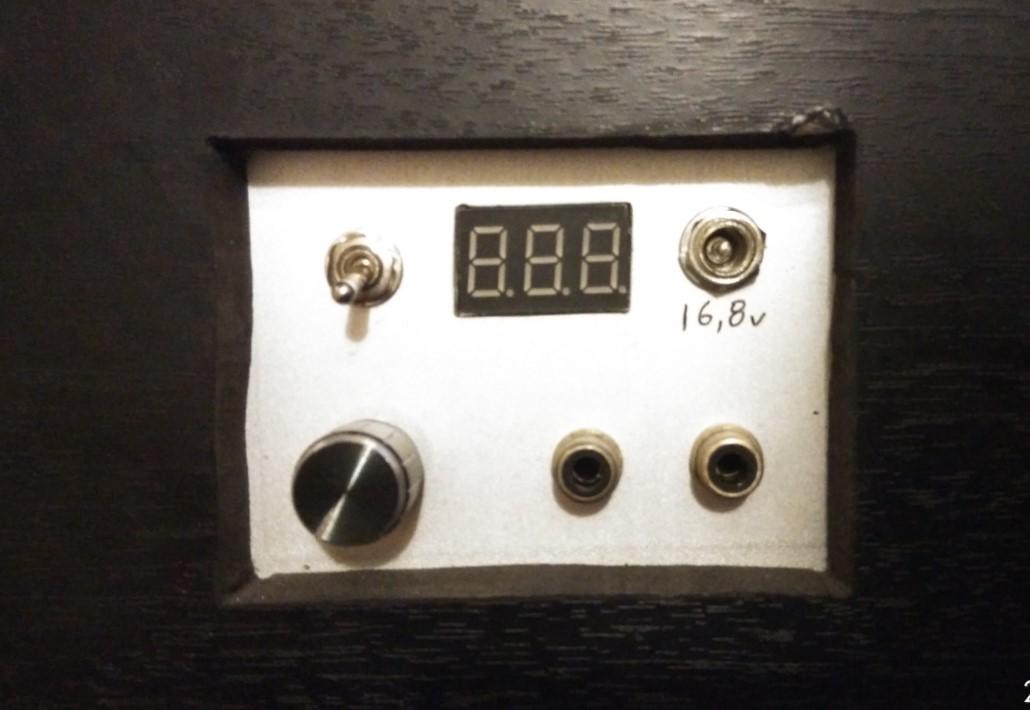

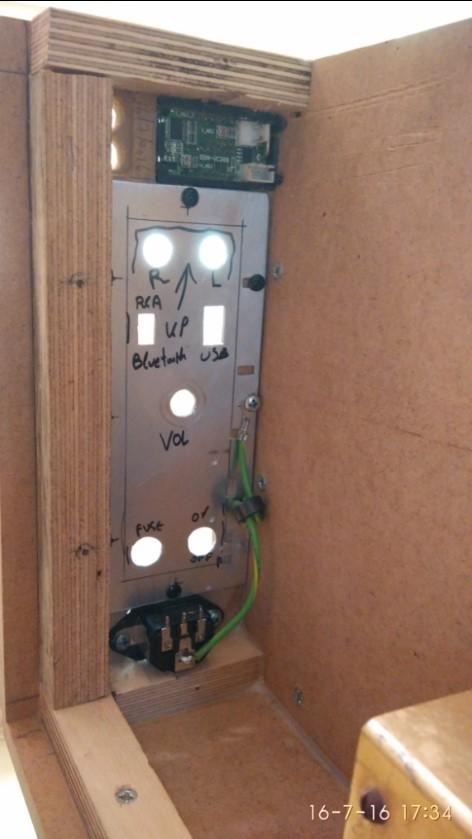

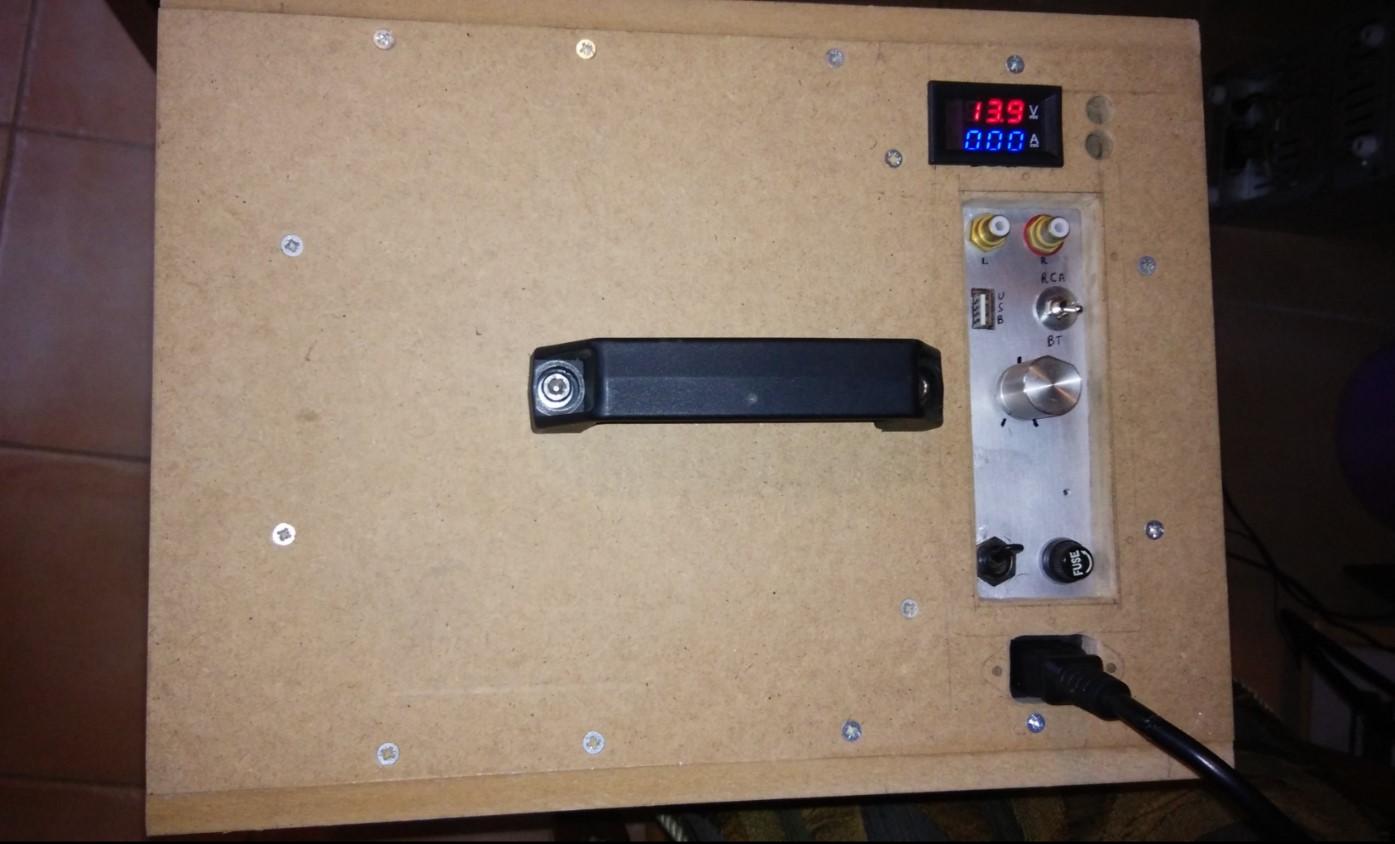

Το έκοψα το έτριψα και μπήκαν πάνω τα RCA - USB - διακόπτες - ασφαλειοθήκη - ποντεσιόμετρο ...

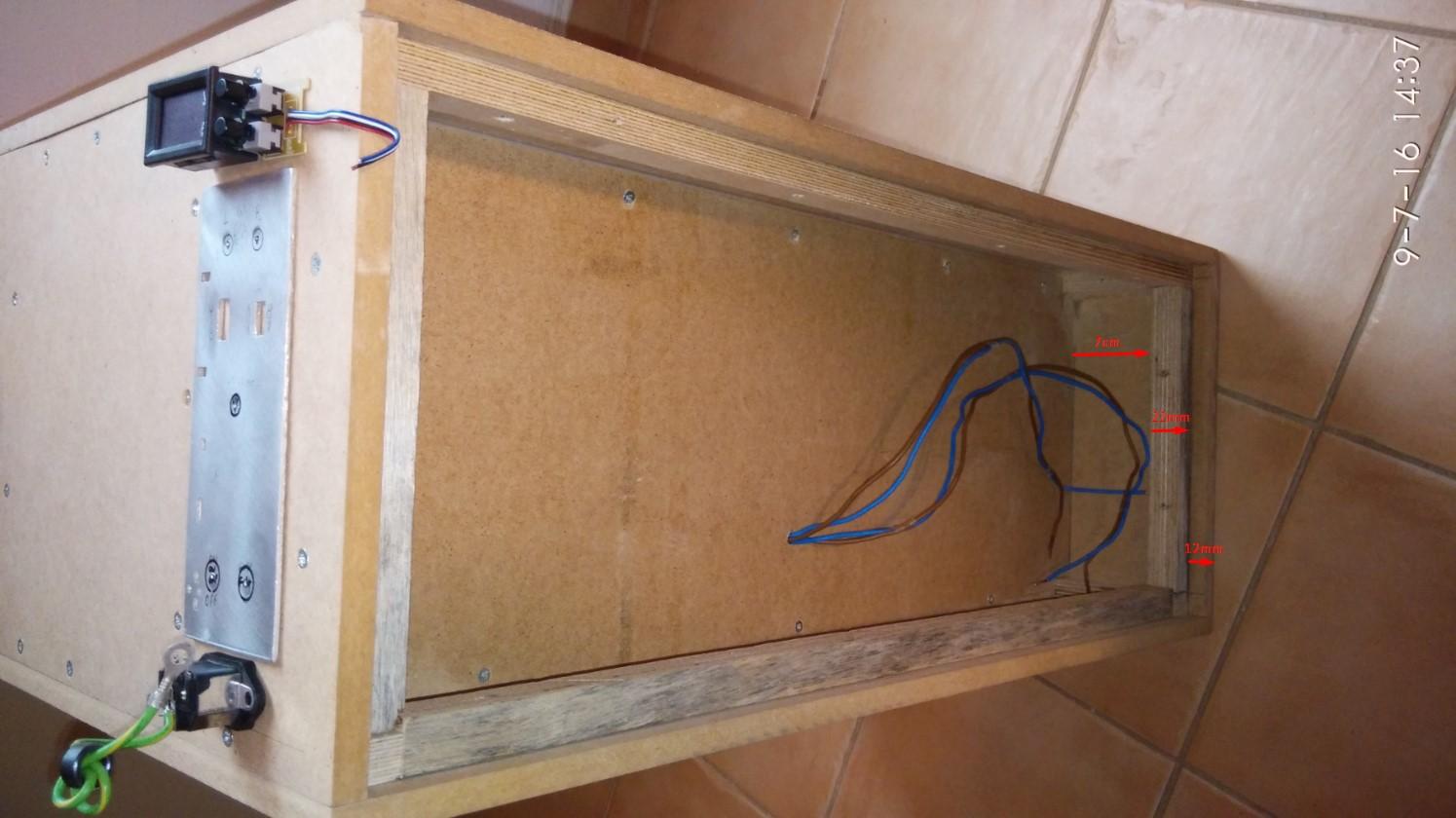

Σε όλες τις ενώσεις βιδώθηκαν - κολλήθηκαν περίσσεμα από το μικρο ηχείο πηχάκια κόντρα πλακέ θαλάσσης για ενίσχυση!



Δουλεύει με 12 volt ο ενισχυτής και πίσω βλέπουμε ότι μπορεί να δουλεύει με μια ή δυο μπαταρίες παραλληλα ανάλογα με την αυτονομία που θέλω!

Ο ενισχυτής καίει 1 αμπέρ στα όρια του οπότε (θεωρητικά) ~ 7 ή 14 ώρες (στο φουλ) δεν είναι άσχημα για τέτοιο θηρίο

Το χρυσαφί είναι τροφοδοτικό - φορτιστής από παλιό συναγερμό σπιτιού με τον οποίο φορτίζουν oi μπαταρίες και δουλεύει παραλληλα αν θέλω με 220 volt...









στο πίσω μέρος έχω ένα κομμάτι MDF που θα κοπεί κομματι του να μπουν γρίλιες μεταλλικές στην περιοχή του ενισχυτή - τροφοδοτικού για να αερίζεται...

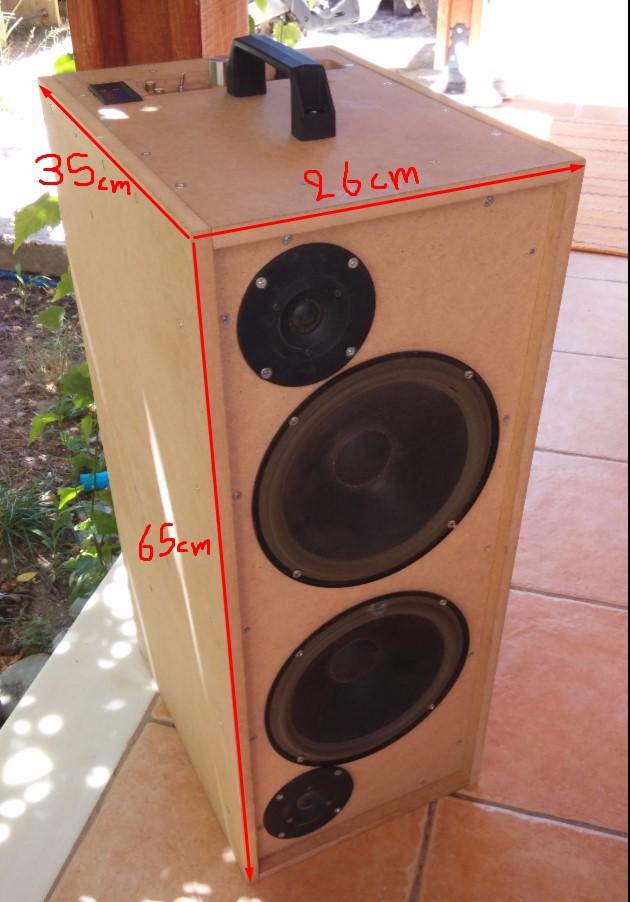

οι τελικές διαστάσεις είναι αυτές και από κιλά...καμιά 20αρια υπολογίζω στο μάξιμουμ!

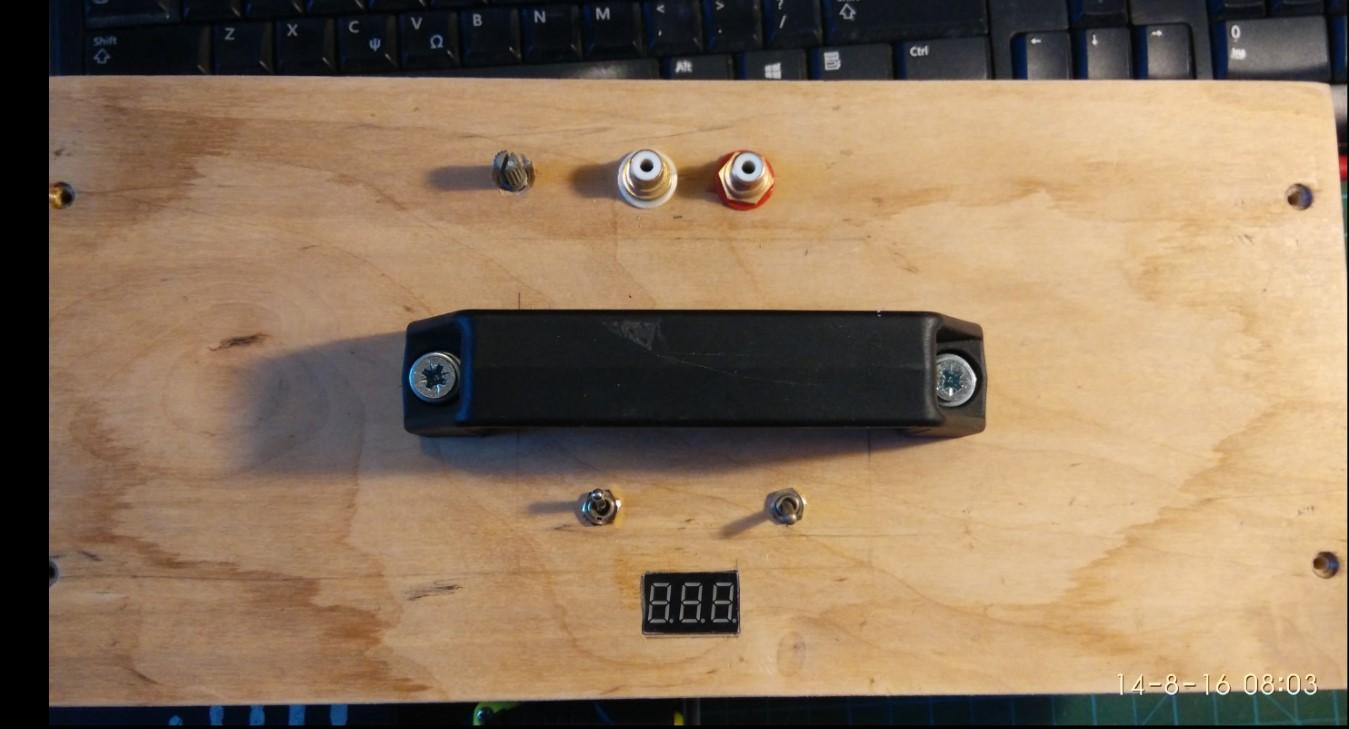

Το χερούλι είναι από παλιό επαγγελματικο ενισχυτή...

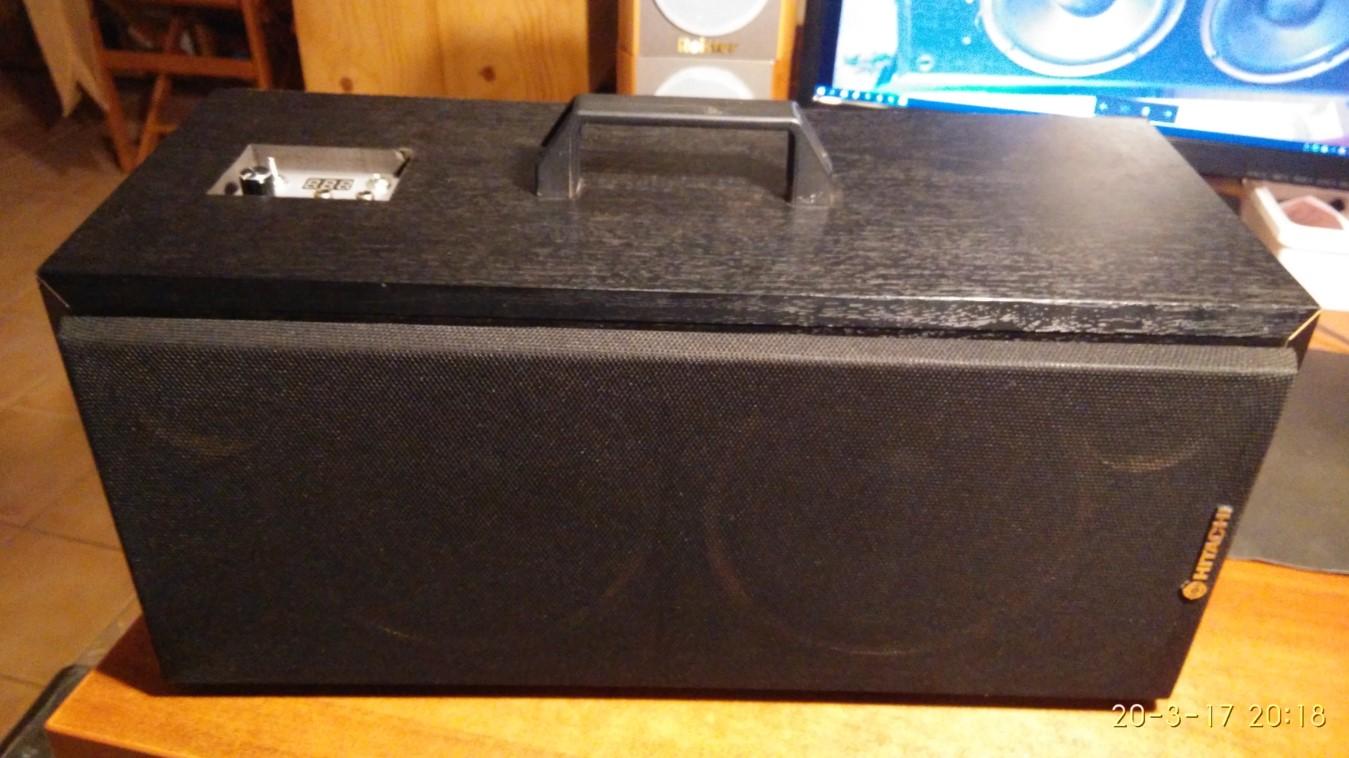

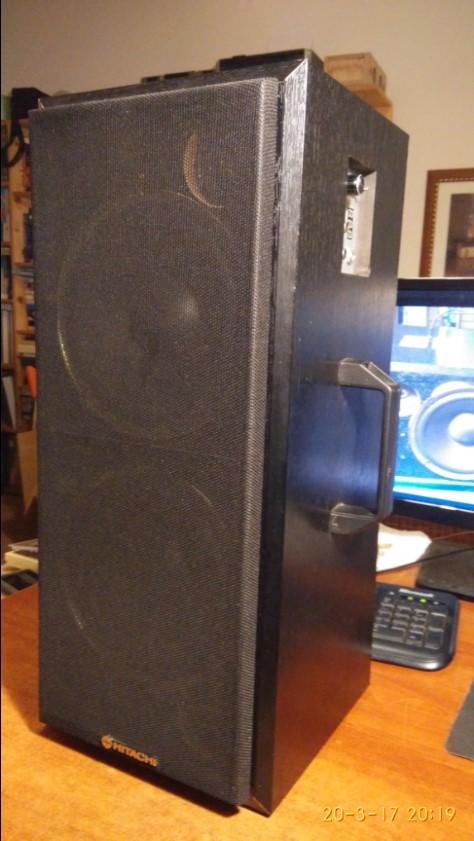

Παραμένει κι αυτό ατελείωτο προς το παρών ( σήτα - πλάτη - βάψιμο )και λειτουργικό ευχαριστώ!







[karmen1983]

Κοιτα να δεις που θα με βάλει στο τρυπάκι να φτιάξω φορητό ηχείο



Πολύ καλύτερο οπτικά σε σχέση με το προηγούμενο   και παρόλο που δε βοηθάει το youtube είναι και ο ήχος καλύτερος σωστά;

[GoMaR]

Μπραβο για την κατασκευη..Να το πας και σε εναν λουστραδορο να γινει σουπερ

Ερωτηση.Υαλοβαμβακας δεν χρειαζεται να μπει εσωτερικα του κουτιου για μην βγαινει καμπανιστος ηχος ;



[dfa19mj]

@karmen1983 και που να δεις και την μαμά BoomBoxινα

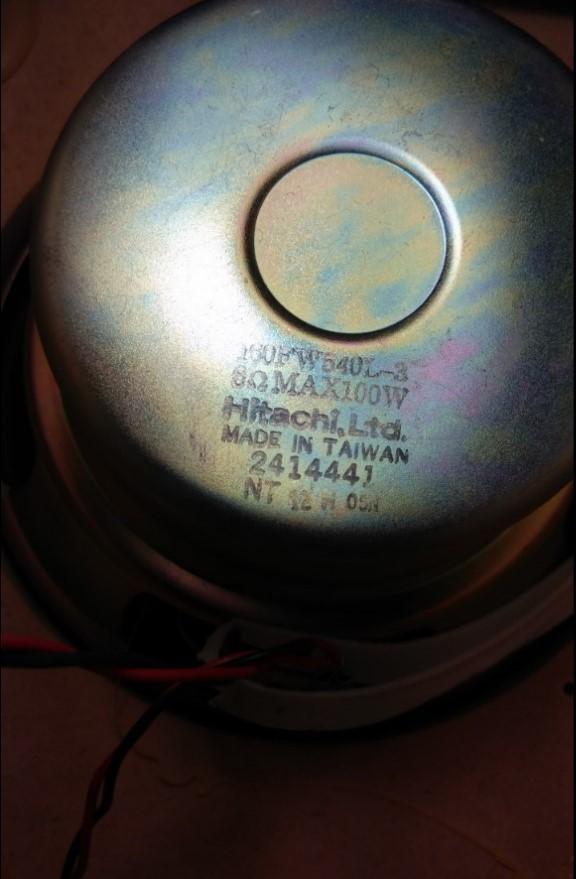

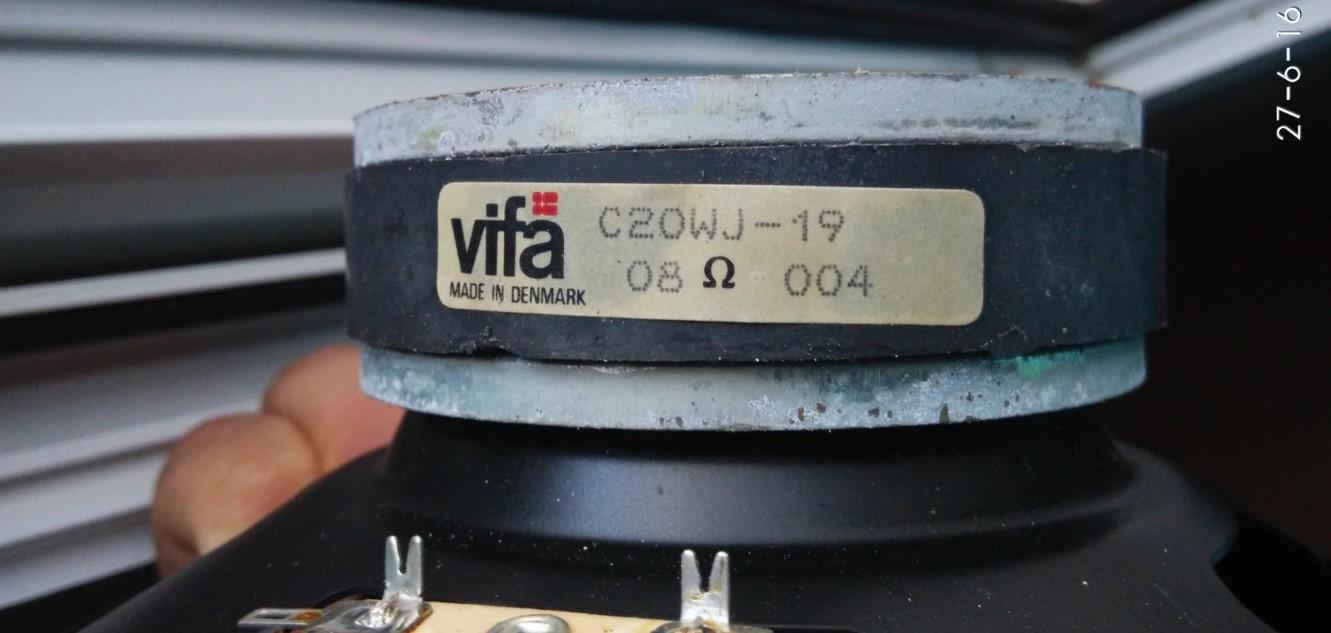

Ο ηχος είναι ναι πολύ καλύτερος τα vifa στην εποχή τους ήταν πολύ καλά μεγάφωνα και το ενισχυτακι είναι καλύτερο από του μικρού ηχείου...



@GoMaR ευχαριστώ φίλε μου ! Αν και όταν έρθει η ώρα του θα προτιμήσω  να το ντύσω με vinil καλύτερα πάρα να μπλεξω με μαστορους

Ο υαλοβάμβακας - πετροβαμβακας - ρικοφον και άλλα μονωτικά τα βάζουν οι εταιρίες που κατασκευαζουν ηχεία ποιο πολύ για να καλύψουν τις ατέλειες της κατασκευής τους ...

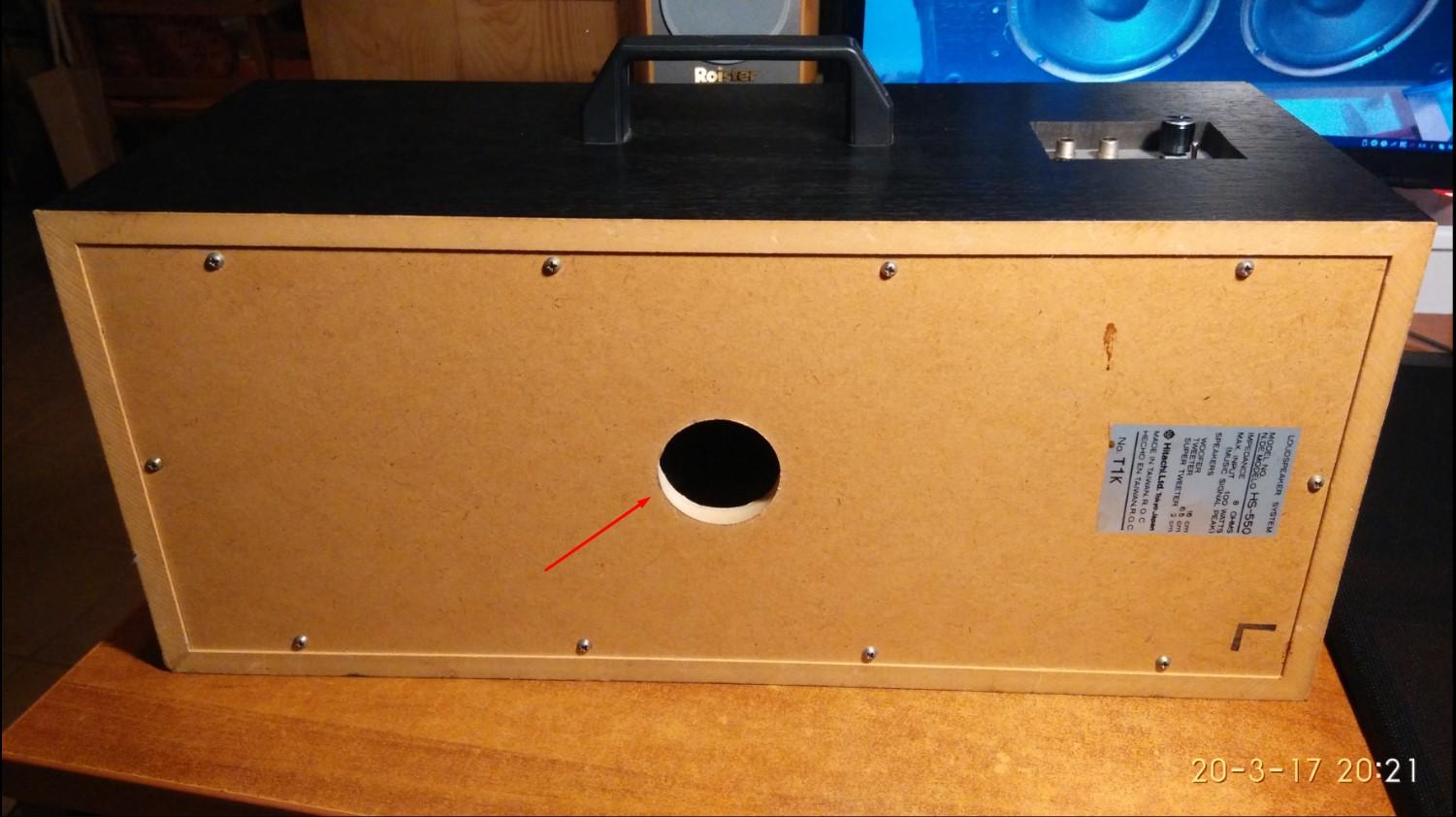

Είχα αφήσει χώρο στις γωνίες κάτω από τα τουιτερ για να μπει αν χρειαστεί σωλήνας bass reflex αν χρειαζόταν, αλλά αφού τα αυτιά μου είναι ευχαριστημενα δεν το πειράζω...

[dfa19mj]

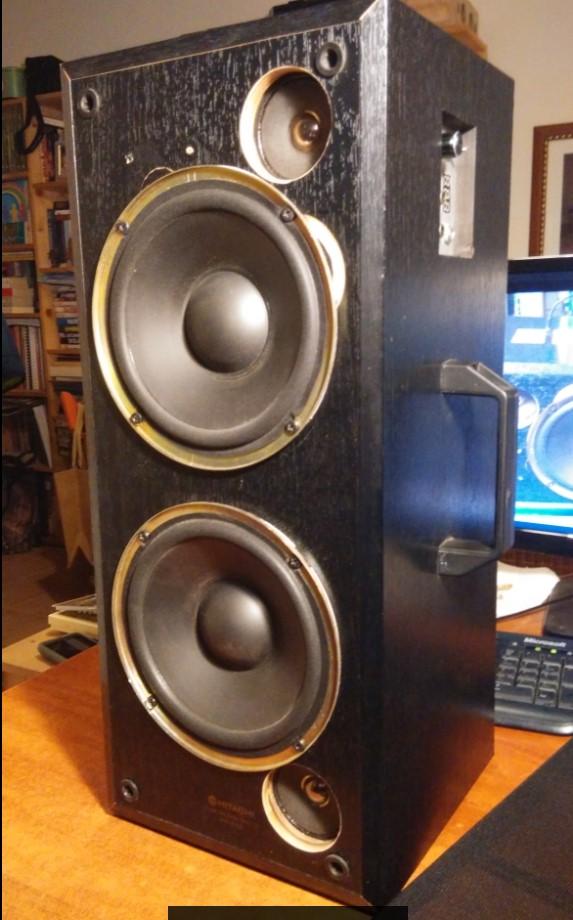

Επεισόδιο M (κατά το MOTHER)!

Η Μαμά του Μικρού Φορητού Ηχείου :-Ρ

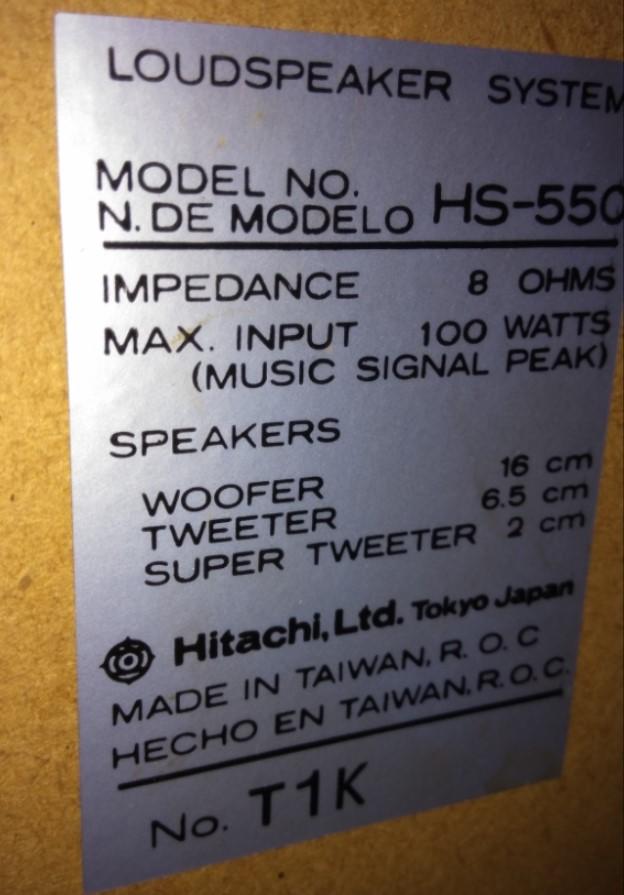

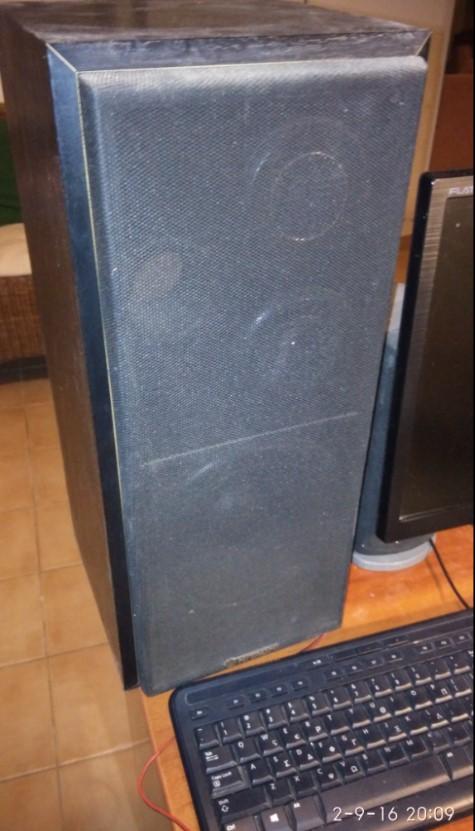

Αφού είδα κι απόειδα λοιπόν...

        το ένα μου έπεφτε μικρο  τ'αλλο πολύ μεγάλο,

        στην πεθερά μου εύρηκα το δίκιο μου ο μαύρος !



        τα χε εις τη σερβάντα της απάνω στο ταβάνι

        μα μια ζαλάδα μ'επιανε απ'το πολύ λιβάνι !



        εσκέφτηκα πως ήρθε ναί η ώρα για το τρίτο

        που θα ναι  τελειωτικό ωσάν το διαζύγιό !



        και πήρα την απόφαση να ναι το τελευταιο

        νομίζω δικαιώθηκα είναι το ποιο ωραίο !

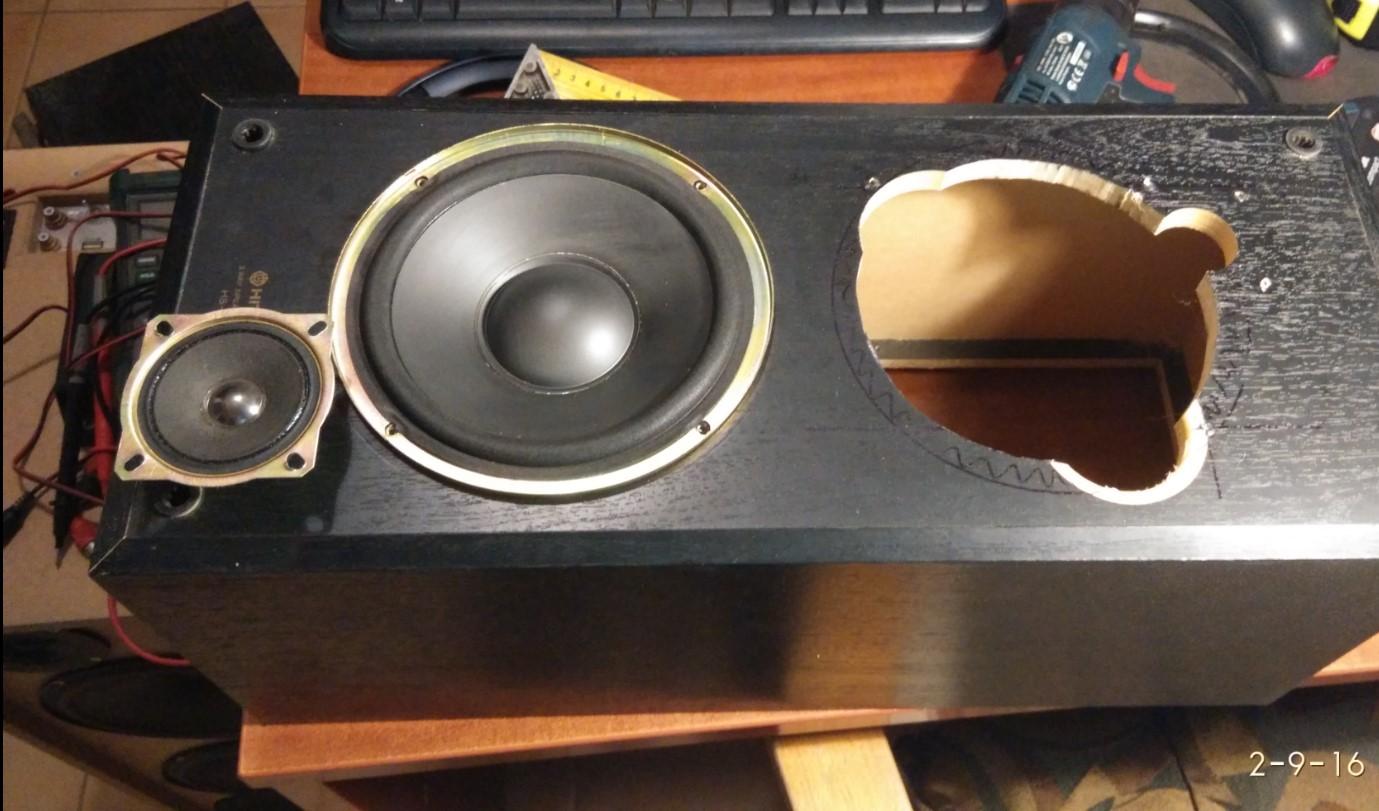

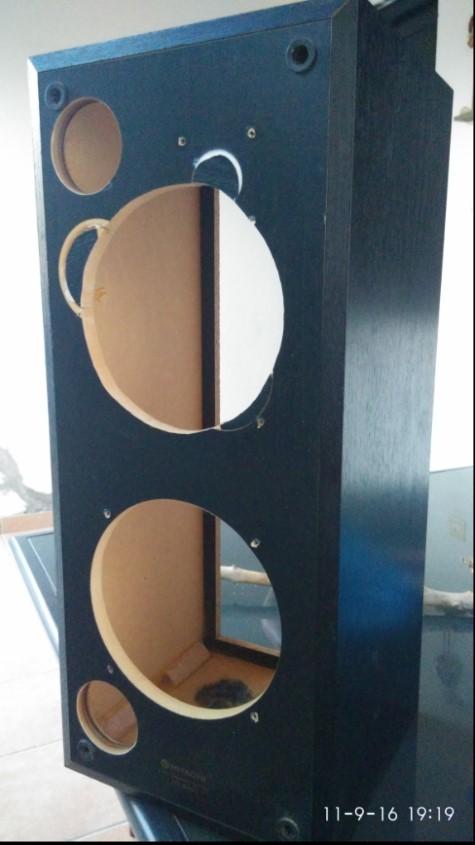

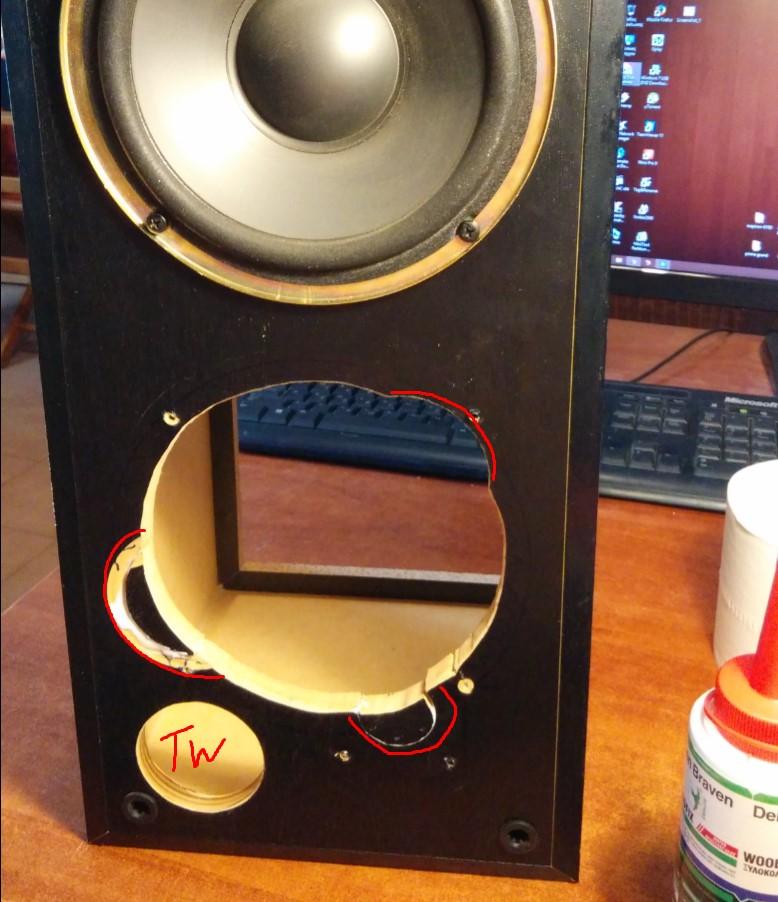

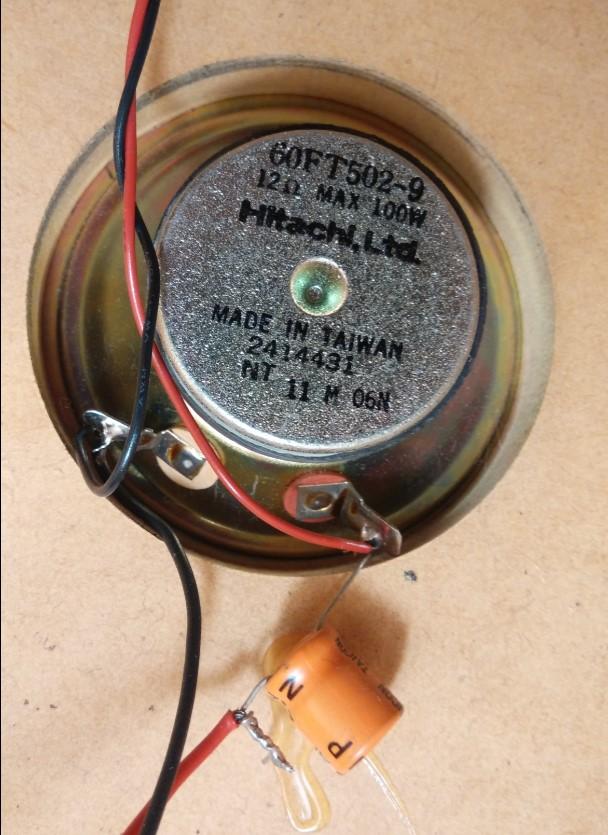

έβαλα τα δυο πόδια εεεε σετ μεγάφωνα ήθελα να πω σε ένα κουτί !



Μέτρησα, έκοψα ...



έκλεισα τα περιττα κενά με κομματια από τα ρετάλια...



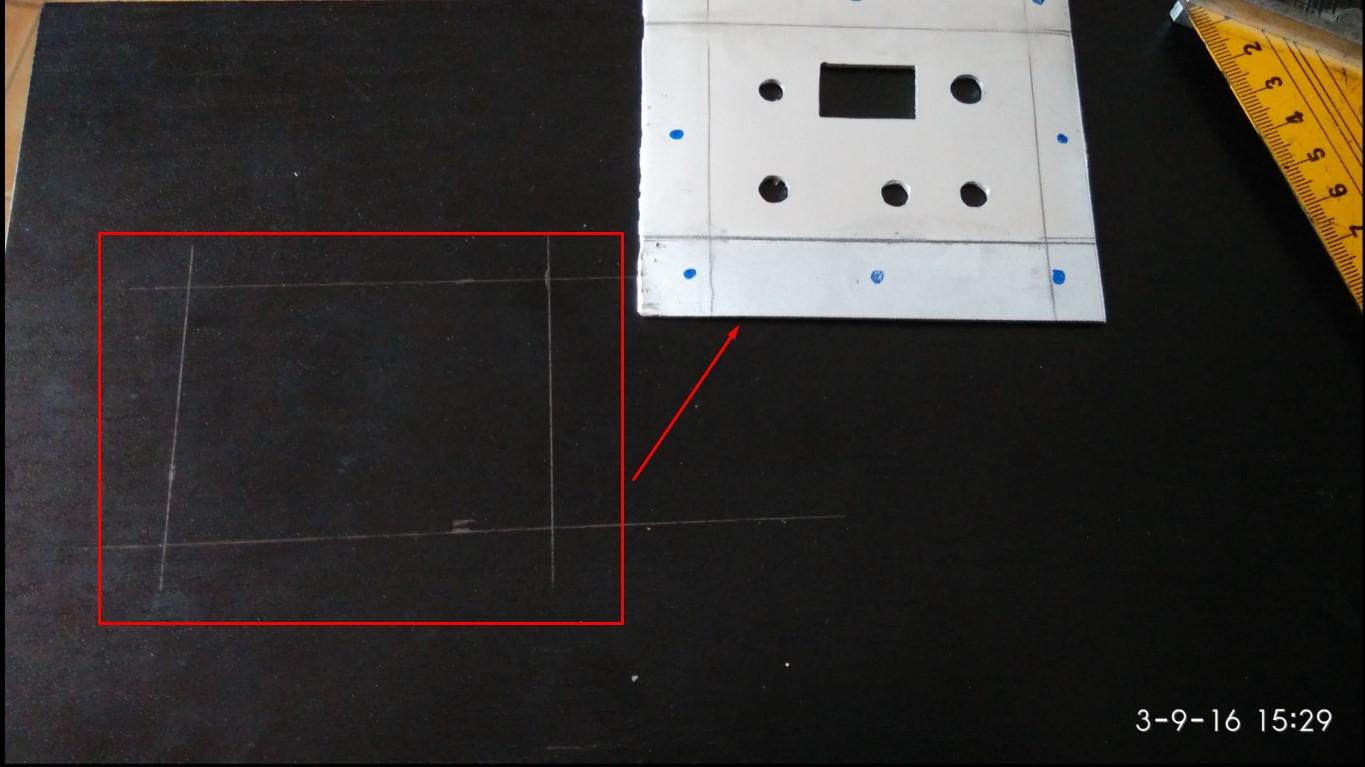

έβαλα τα μεγάφωνα, τα ηλεκτρονικά με το γνωστό αλουμίνιο...

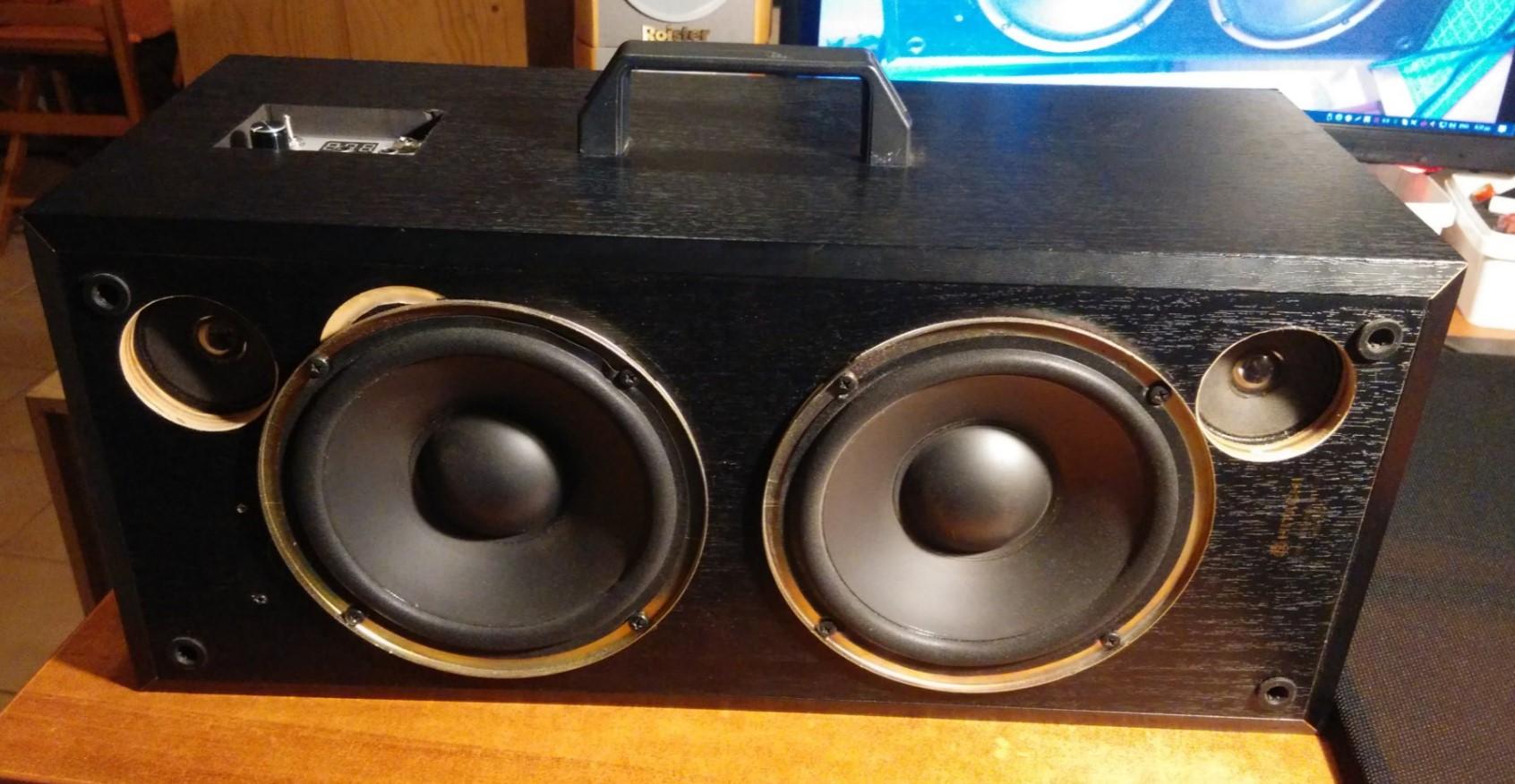

και έτοιμος με τη Μάμα BoomBoxινα από τα ηχεία που κληρονόμησα από τη μαμά της γυναίκας μου...

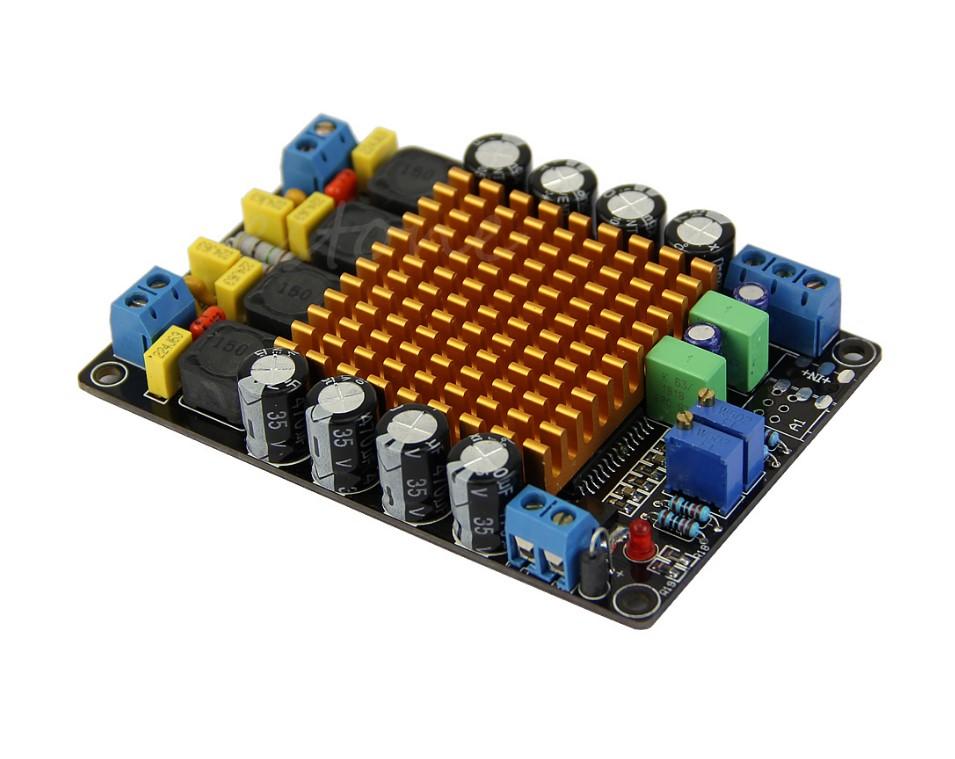

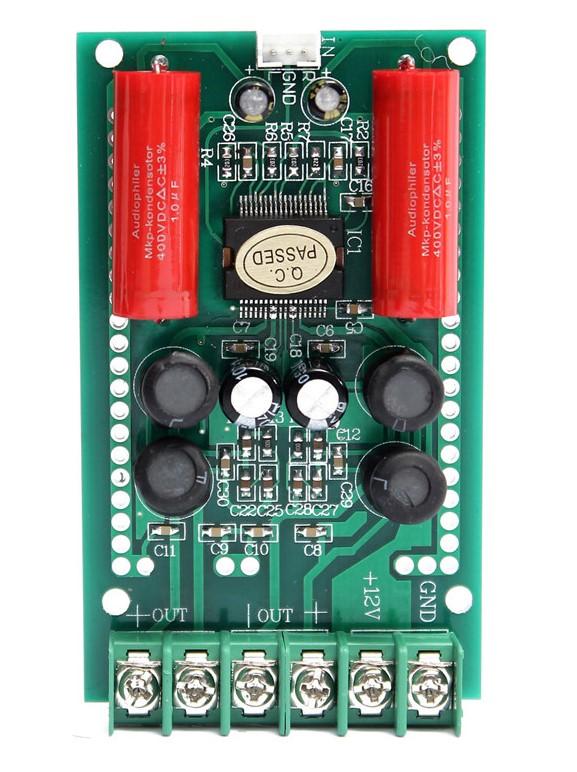

ενισχυτής  50W x2 TK2050 Dual Channel Class T HIFI Stereo Audio Digital Amplifier

• Specifications:
• Work Mode: T class
• Output Power: 50W*2
• Audio Input: Low signal input
• Suitable Music Box: Any 4-8 ohm
• Efficiency: 92%
• Switching Frequency: 650KHz
• Working Voltage: DC12V-DC28V(recommended voltage DC19V)
• Static Current: 50-95mA
• P C B Size: 94*63*15mm

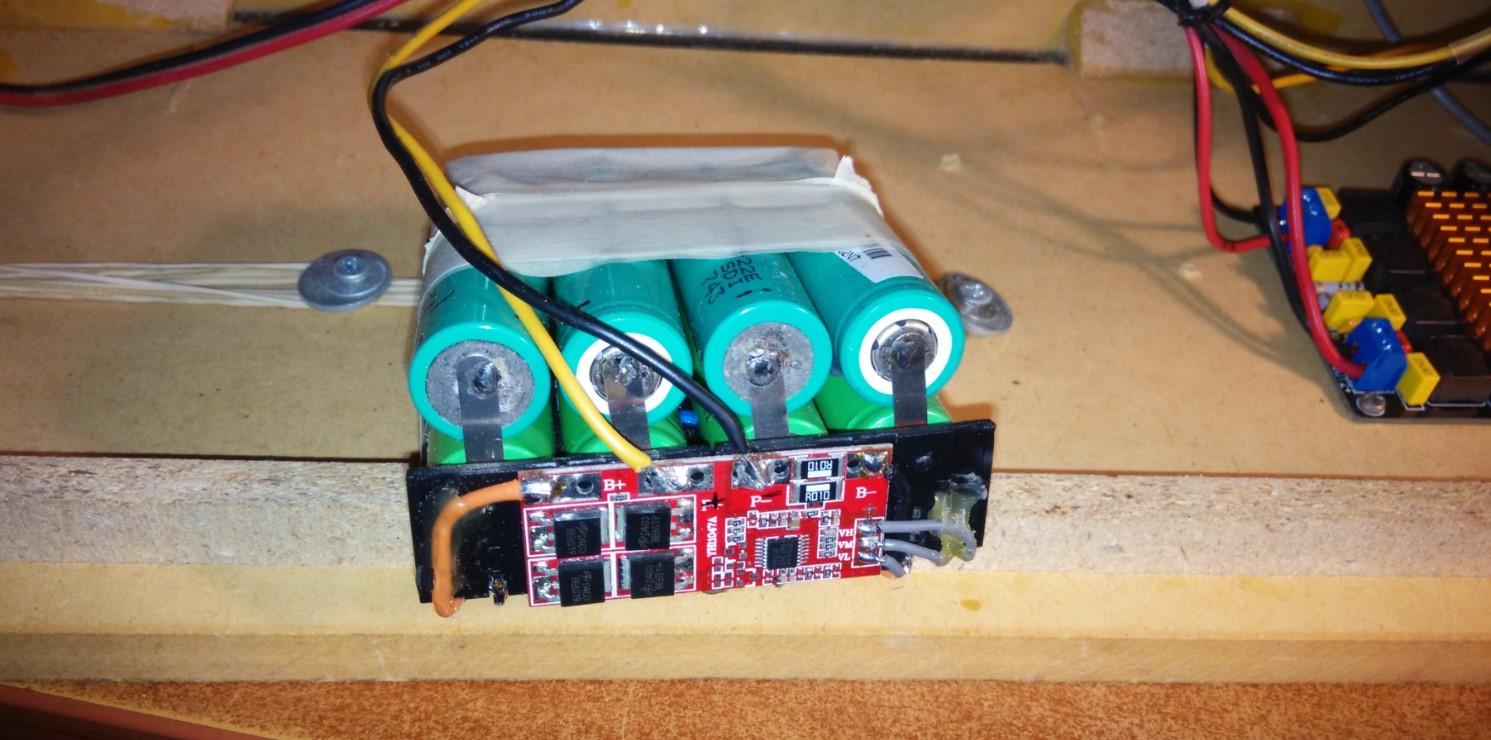

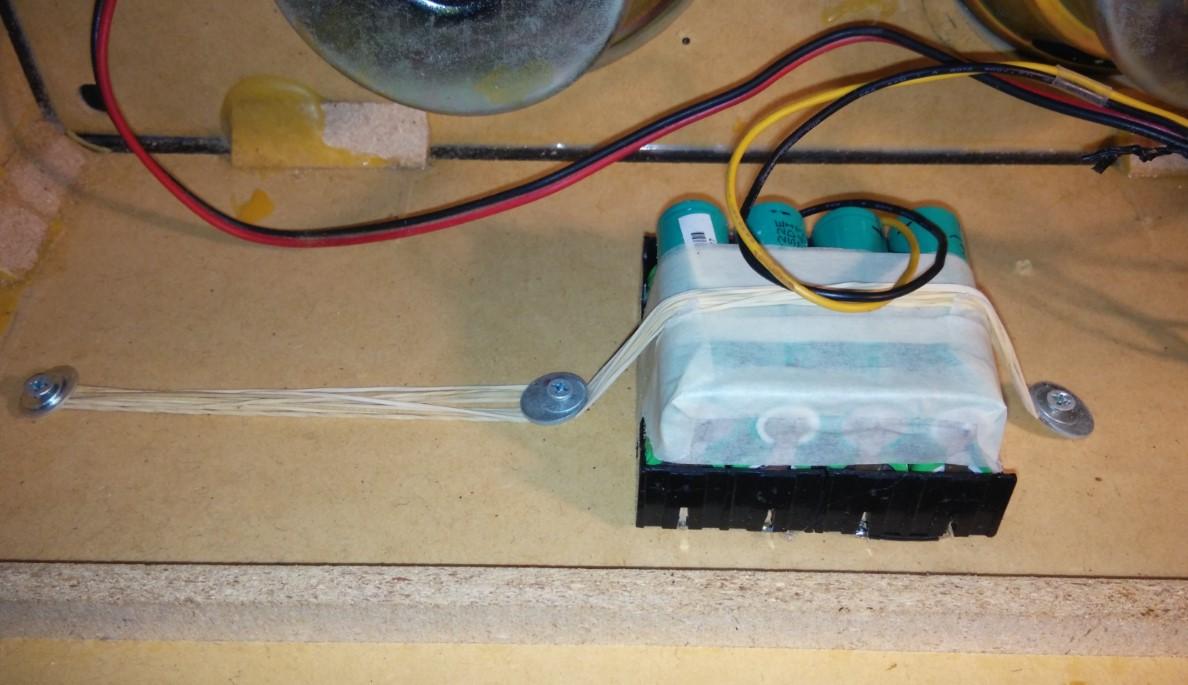

Μπαταρίες 4+4 παράλληλα 18650 Li-ion σύνολο 4x4,2v=16,8v





κύκλωμα προστασίας μπαταριών

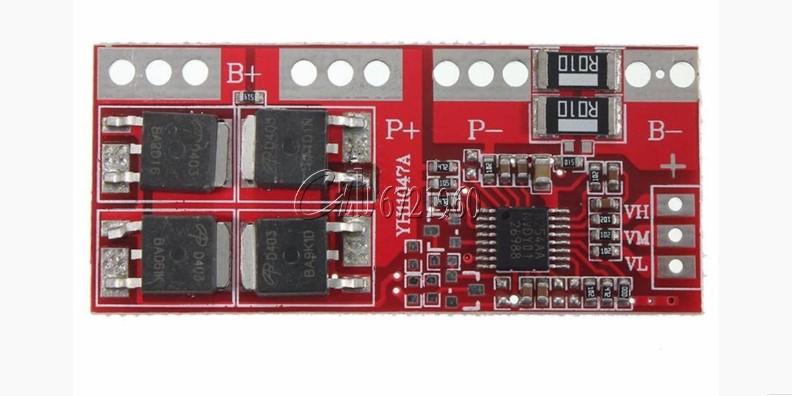

4S Li-ion Lithium Battery 18650 Charger Protection Board 15A  16.8V

Descriptions:

Module:4S Li-ion Lithium Battery Protection Board
overcharge detection voltage :4.25±0.025V
overcharge Lift the voltage:4.15±0.05V
over discharge detection voltage :2.50±0.08V
over discharge Lift the voltage:3.00±0.1V
overcurrent current:20-30A
working current:15A(Natural cooling 10.A, add heat sink 15A, the maximum instantaneous current 30A)
Remove protection condition automatic recovery, without activation
Protections:
Short circuit protection
Overcharge protection
Over-discharge protection
Overcurrent protection
operating temperature:40-85℃
Size:50*22*4mm







Ευχαριστώ για την φιλοξενία, το επόμενο ποστ θα είναι καμιά συνταγή για πορτοκαλόπιτα, μπάφιασα με τα οικογενειακα ηχεία
