Project Faganas - TheLab.gr PSU Load Tester


crmaris
 Share

Recommended Posts

πω πω... συγχαρητήρια crmaris... και για την υπομονή σου και για την προσεγμένη δουλειά σου... τρέμε Johnny Guru... :p

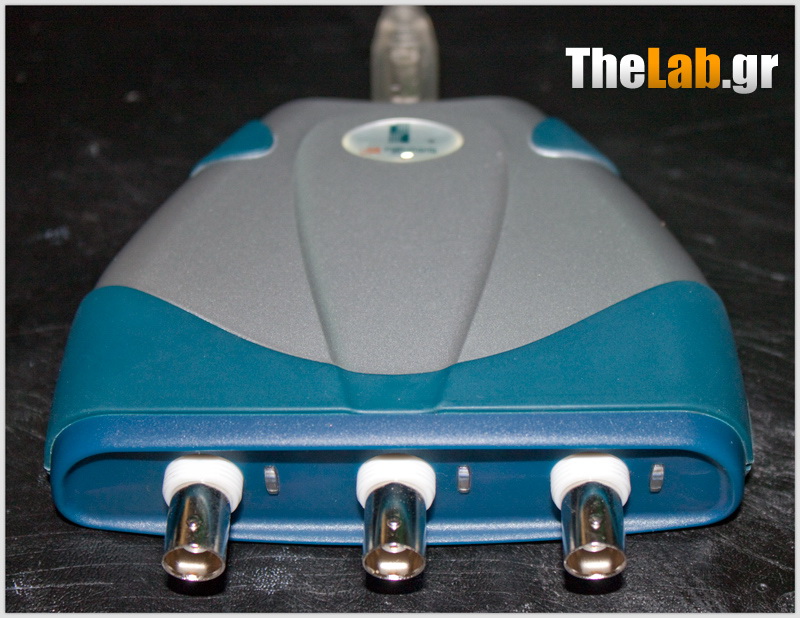

Πόσο κάνει ρε παιδιά αυτός ο παλμογράφος που θέλετε να πάρετε?

Link to comment
Share on other sites

Aξιεπαινη προσπαθεια! Ελπιζω να μην αρχισουν να λιωνουν τα PSU μολις τα ζοριζεται :hehe:

Aπορια,

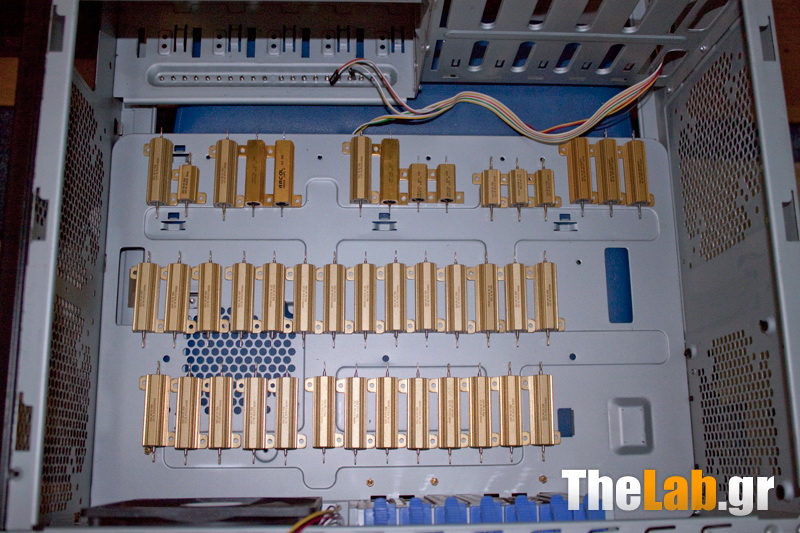

Βαζοντας αντιστασεις εκανες το φορτιο σου καθαρα ωμικο.

Στην πραγματικοτητα το φορτιο ενος psu σε pc, ειναι επαγωγικο κατα βαση φανταζομαι.

Κατα ποσο λοιπον αντιδραει ομοια με την πραγματικοτητα ενα psu oταν το ζορισεις με αυτην την εξομοιωση?

Link to comment
Share on other sites

Το PC είναι κατά βάση ωμικό φορτίο. Αντιστάσεις, τρανζίστορ κλπ. Ο Loader δύσκολα παράγει βέβαια ζόρικα μεταβατικά φαινόμενα αλλά αν "παίξεις" λίγο με τους διακόπτες κάτι γίνεται. Εξαιρετική δουλειά παιδιά, συγχαρητήρια.

Link to comment
Share on other sites

Μπραβο παιδια... Καταπληκτικη κινηση να φτιαξουμε δικο μας psu load tester. Αντε να ερθει με το καλο και ο παλμογραφος να ξεκινησουν τα τεστακια :D

ΥΓ: Και εγω πιστευω παντως οτι επρεπε να χρησιμοποιηθουν και επαγωγικα φορτια, περα απο ωμικα.

Link to comment
Share on other sites

Eιπα μονο επαγωγικο κ ξεχασα το χωρητικο κομματι.

Με τοσους ανεμιστηρες,μοτερ,πυκνωτες κτλ δε ξερω κατα ποσο η προσομοιωση θα ειναι ακριβης αλλα ας μιλησει κανεις ποιο ειδικος :p

Link to comment
Share on other sites

δεν έχω λόγια. μπράβο παίδες !

δεν φαντάζεστε πόσο θα ήθελα αυτό να είχε γίνει μερικούς μήνες πριν (τα μαστόρια θα καταλάβουν ίσως το γιατί)

Όπως και να έχει είναι μια τεράστια επιτυχία για τα ελληνικά δεδομένα.

Kαλή συνέχεια, πάντα τέτοια και αναμένουμε με ανυπομονησία την πρώτη παρουσίαση τροφοδοτικού :T:

Link to comment
Share on other sites

παιδιά το φορτίο ότι φύσης και να είναι παραμένει φορτίο. Τώρα το μόνο πρόβλημα με τα ωμικά φορτία και κυρίως με τις wirewound αντιστάσεις είναι ότι μπορεί να δημιουργήσουν παρενέργειες στη μέτρηση του ripple. Γιαυτό το λόγο όμως βάζεις τους κατάλληλους πυκνωτές πριν τον παλμογράφο που μετράει το ripple και είσαι ΟΚ. Κατά τα άλλα τα καλύτερα loads κατέ με είναι τα ωμικά.

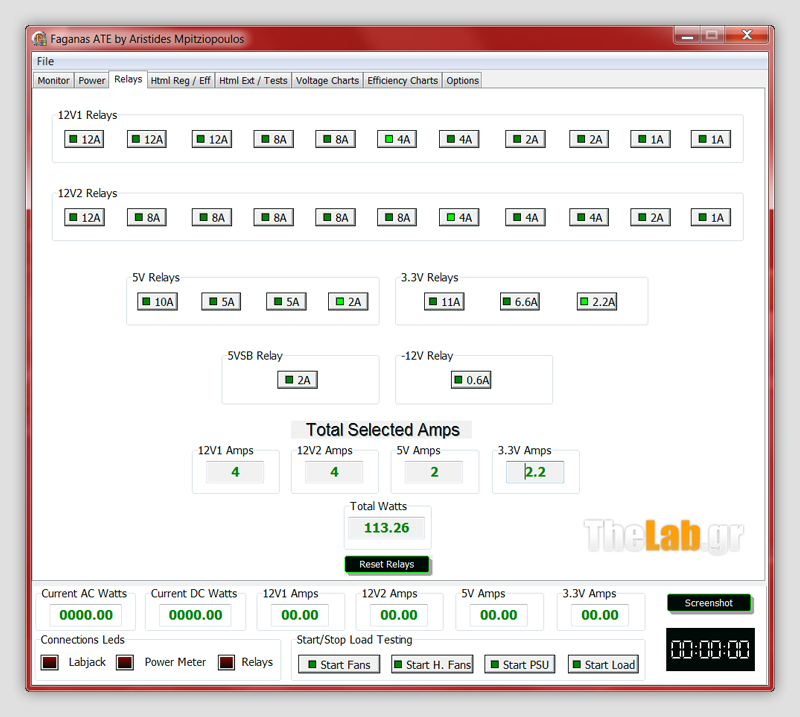

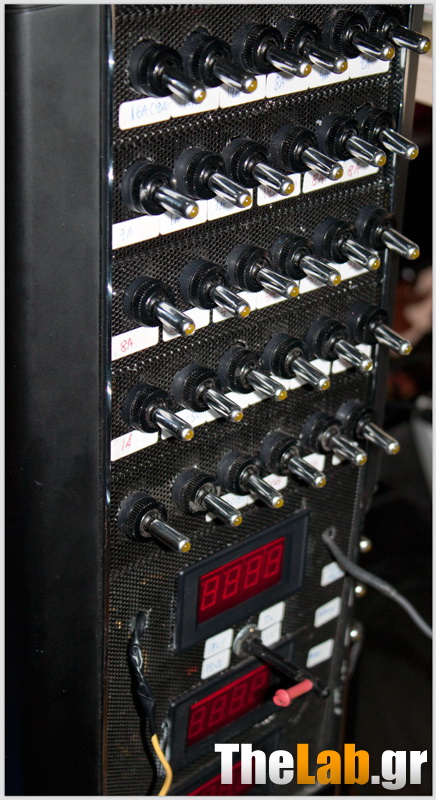

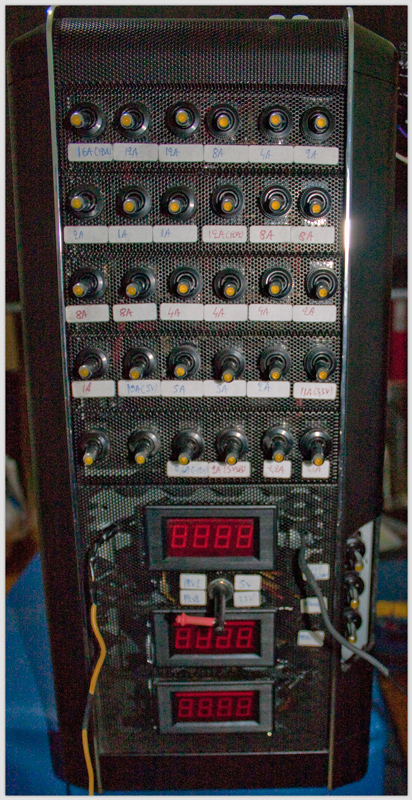

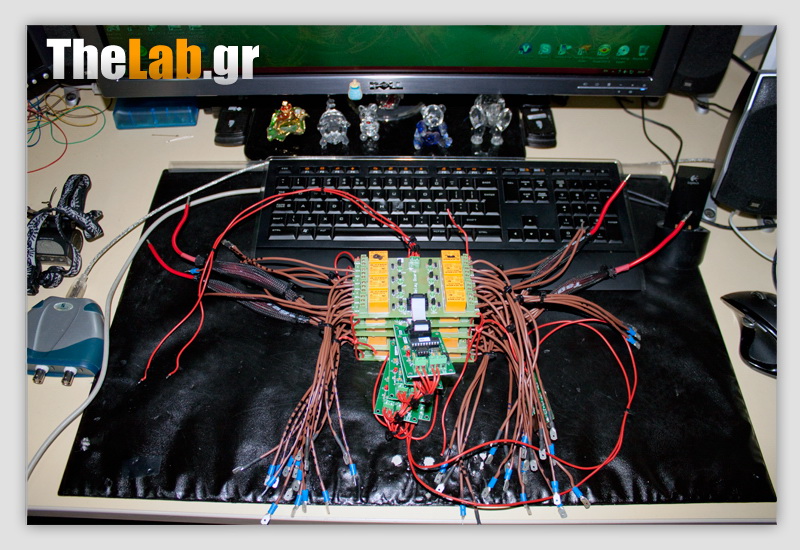

Επίσης υπήρχε η σκέψη αντί για διακόπτες να βάλουμε πλακέτες με ρελέ που θα ελέγχονται μέσω PC αλλά το κόστος έφευγε αρκετά. Δεν αποκλείεται πάντως να γίνει μελλοντικά (αν και προτιμώ στο τέλος να πάω να αγοράσω ένα Sunmoon ΑΤΕ και να τελειώνω).

Link to comment
Share on other sites

Επίσης υπήρχε η σκέψη αντί για διακόπτες να βάλουμε πλακέτες με ρελέ που θα ελέγχονται μέσω PC αλλά το κόστος έφευγε αρκετά. Δεν αποκλείεται πάντως να γίνει μελλοντικά (αν και προτιμώ στο τέλος να πάω να αγοράσω ένα Sunmoon ΑΤΕ και να τελειώνω).

Kαταρχήν συγχαρητήρια για την όλη κατασκευή. Σου αξίζουν!

Αυτό που λες στο quote, μπορείς να το κάνεις και στο μέλλον.

Όσο για το Sunmoon ATE, πιστεύω με ένα Chroma ATE θα ήσουν καλύτερα! :p

Το μόνο... προβληματάκι είναι το κόστος! ;)

Και πάλι well done mate.

Link to comment
Share on other sites

Μπα τα Chroma κάνουν 30000$ και βάλε.. Και με ένα Sunmoon 8800 συμβιβάζομαι:)

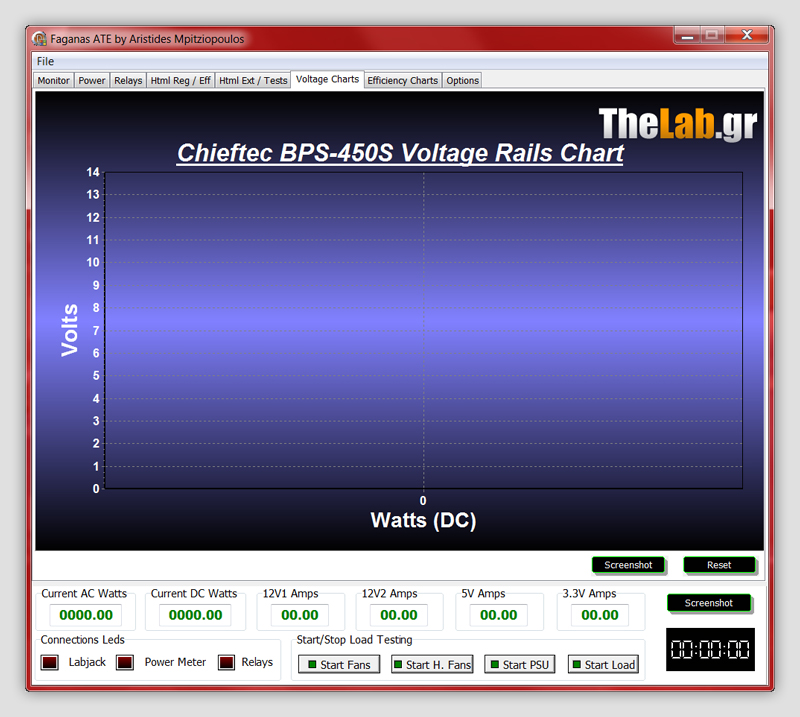

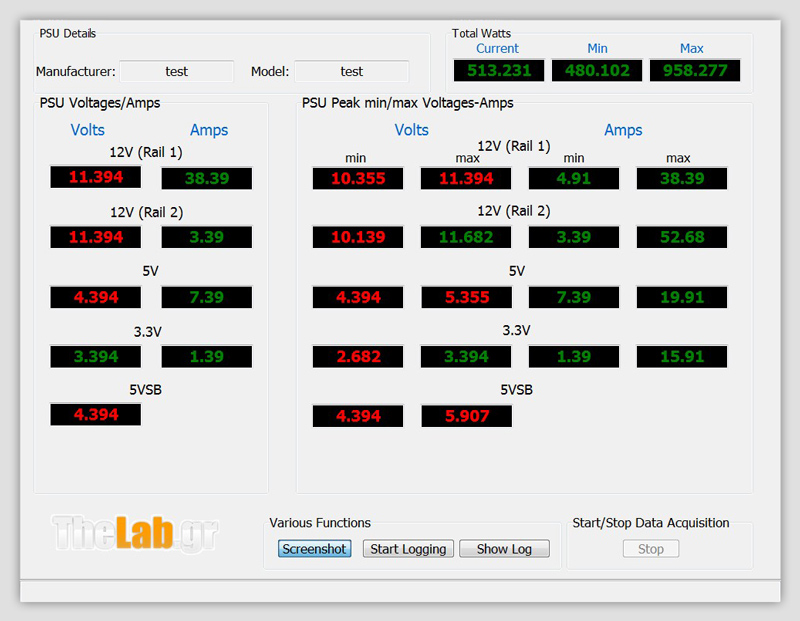

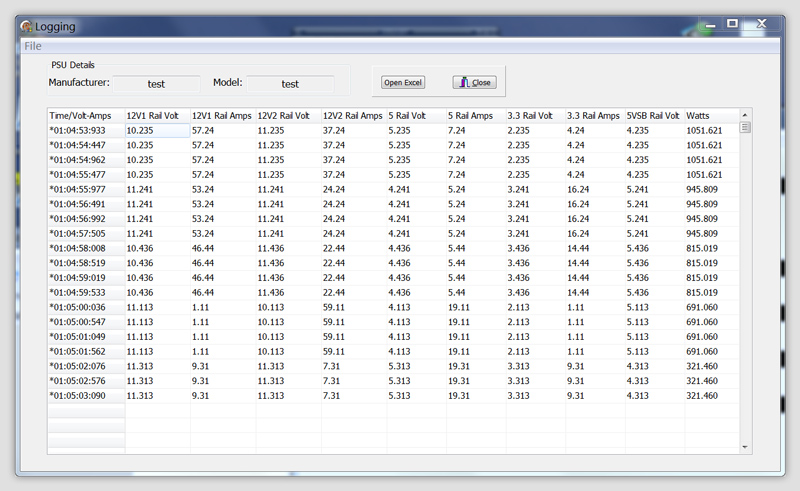

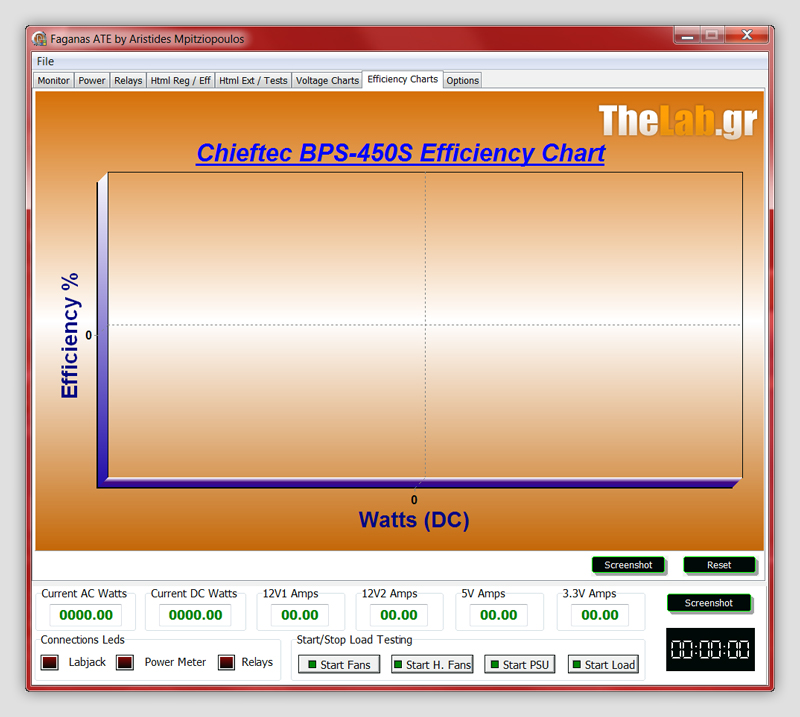

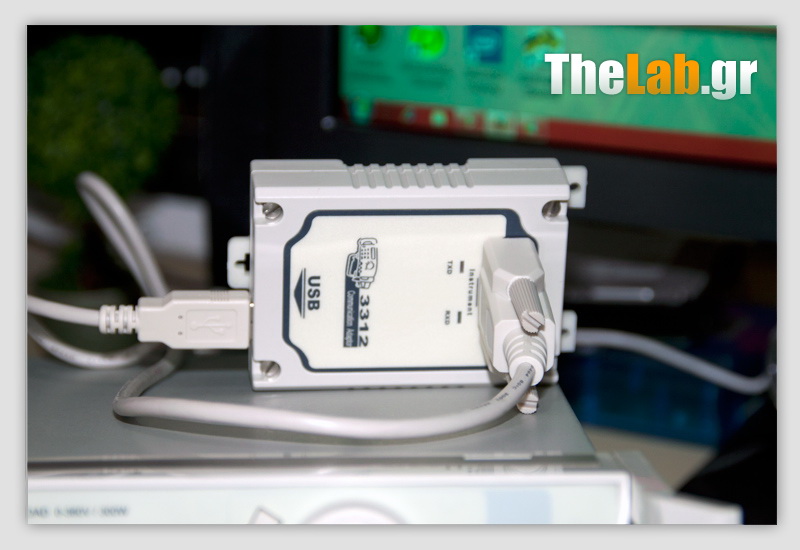

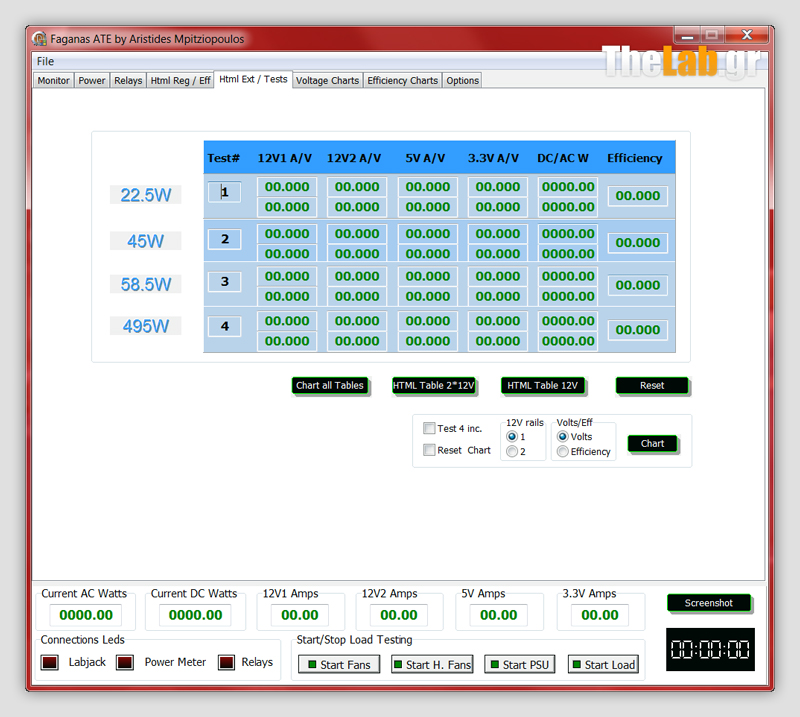

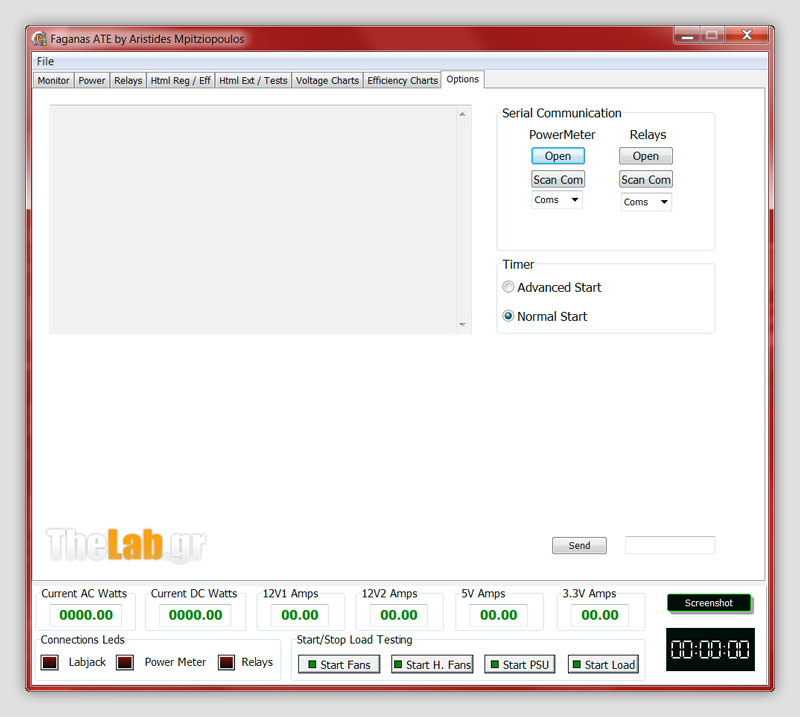

Επίσης μέχρι να πάρουμε παλμογράφο ίσως να βγουν μερικά reviews αναγκαστικά χωρίς τη μέτρηση ripple. Βλέπεται περνάμε και μια οικονομική κρίση τη συγκεκριμένη περίοδο :( Προσωπικά σε αυτή τη φάση θεωρώ πιο σημαντικό την αγορά του data logger έτσι ώστε να έχω μια άμεση συνολική εικόνα του τροφοδοτικού και να ξέρω αν έχει φύγει εκτός ορίων. Γιαυτό και έχω ήδη ξεκινήσει και την κατασκευή του program ελέγχου του logger.

Edited by crmaris
  • Like 1
Link to comment
Share on other sites

ωραίο project!!! καλή επιτυχία crmaris (μωρελι xD) hehehe

πάντα με πώρωναν τα ηλεκτρονικά.....πρόσφατα φτιάξαμε με έναν φίλο μου ένα πεταλακι τρέμολο (είναι σε βρεφικό στάδιο ακόμα με πολύ μικρο εύρος συχνοτήτων) θα με έψηνε τρελά ένας παλμογράφος......αλλά είναι πολλά τα λ7

αλήθεια πόσες δεσμίδες/κανάλια θα έχει ο παλμογράφος που πήρατε?? λογικά 1-2
