Antec High Current Gamer 900. Low price & High Perfomance

Η Antec, πέραν της πανάκριβης (και κορυφαίων επιδόσεων) σειράς High Current Pro, αποφάσισε να βγάλει και μια οικονομικότερη σειρά PSUs, η οποία απευθύνεται σε ένα ευρύτερο σύνολο χρηστών. Έτσι γεννήθηκε η σειρά High Current Gamer, η οποία αποτελείται από 5 μέλη με το μικρότερο να διαθέτει 400W ισχύ και το μεγαλύτερο 900W.

Στη σημερινή παρουσίαση θα δοκιμάσουμε το HCG-900 και θα εξετάσουμε αν η χαμηλή τιμή μπορεί να συνυπάρξει με την ποιότητα και τις επιδόσεις.


Τα κύρια χαρακτηριστικά του HCG-900 παραθέτονται στον παρακάτω πίνακα.


Σε γνωστό κατάστημα της Αγγλίας (που στέλνει Ελλάδα) το HCG-900 κοστίζει 143€. Πιστεύουμε ότι είναι πολύ καλή τιμή για 900 Watts που φέρουν το όνομα της Antec (και έχουν OEM την Delta, μιας από τις καλύτερες εταιρίες κατασκευής PSUs).

Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του HCG-900.


Όπως βλέπετε το HCG-900 δε διαθέτει modular καλωδιώσεις. Το ίδιο ισχύει φυσικά και για τα υπόλοιπα μέλη της σειράς. Το μόνο πρόβλημα που εντοπίσαμε στις καλωδιώσεις είναι η απουσία δεύτερου EPS connector.

Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του HCG-900.


To HCG-900 έρχεται μέσα σε μια μικρή συσκευασία.


Ανοίγοντας τη συσκευασία.


Η προίκα του HCG-900 είναι ιδιαίτερα φτωχή και περιορίζεται σε ένα εγχειρίδιο χρήσης, δύο δεματικά καλωδίων (στην παρακάτω φωτογραφία φαίνεται μόνο το ένα), μερικές βίδες και σε ένα καλώδιο ρεύματος.


Ας δούμε και μερικές φωτογραφίες του ίδιου του PSU.


Όπως προ είπαμε, ο OEM του HCG-900 είναι ο αγαπημένος της Antec, η εταιρία Delta. Η τελευταία αποτελεί μια από τις μεγαλύτερες και καλύτερες εταιρίες κατασκευής PSUs.


Η πλακέτα είναι πολύ συμμαζεμένη και αραιό-κατοικημένη, για 900αρι PSU. Επίσης και οι ψύκτρες είναι αρκετά μικρές

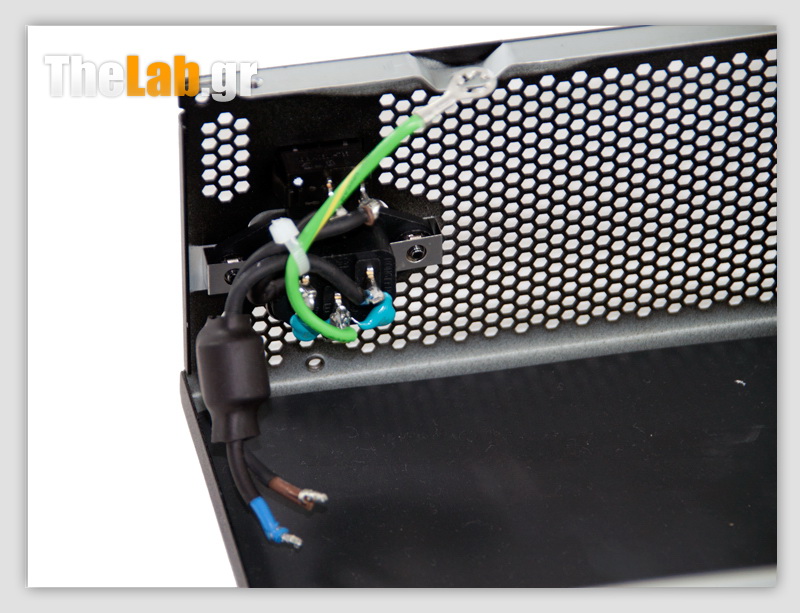

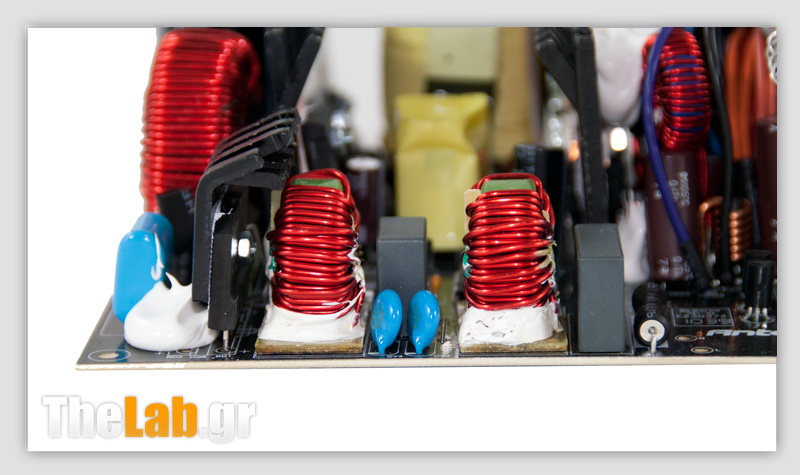

Ξεκινώντας όπως πάντα από το φίλτρο transient, πίσω από την AC τροφοδοσία υπάρχουν 2Y πυκνωτές. Στο δεύτερο μέρος του transient, πάνω στην κεντρική πλακέτα του PSU, υπάρχουν 2 πηνία, 2Υ και 2Χ πυκνωτές. Προς μεγάλη μας έκπληξη δεν υπάρχει ΜOV (Metal-Oxide Varistor), κάτι ασυνήθιστο για την Delta. Οπότε όποιος αγοράσει το συγκεκριμένο PSU θα πρέπει να το έχει συνδεδεμένο είτε σε UPS ή σε ένα surge protector, για να προστατεύει το σύστημά του από πιθανές αιχμές (spikes) που μπορούν να προέλθουν από το δίκτυο τροφοδοσίας ρεύματος.


Μετά το transient φίλτρο βρίσκουμε, πάνω σε μία ψύκτρα, τη γέφυρα ανόρθωσης, μία LL25XB60

Ο PFC/PWM controller είναι ένας CM6800AG.


Στο APFC βρίσκουμε δύο SPW35N60C3 και μία δίοδο. Το ρόλο των main switchers έχουν αναλάβει δύο IPP6R125CP.

Οι πυκνωτές εξομάλυνσης του APFC είναι δύο Chemi-Con (330μF, 420V, 85C).


Για την παραγωγή των +12V υιοθετείται με semi-synchronous διάταξη, στην οποία χρησιμοποιούνται δύο IPP037N08N3 mosfets για την ανόρθωση και δύο STPS61L60CT SBRs για το freewheeling μέρος (δηλαδή την αποφόρτιση του πηνίου).


Όλοι οι πυκνωτές στο δευτερεύον, πλην ενός Rubicon, είναι της Chemi-Con (105C)



Ο μοναχικός Rubicon βρίσκεται απομονωμένος από τους Nippon Chemi-Con

Πίσω από αυτή την πλακέτα κρύβεται το ολοκληρωμένο που αναλαμβάνει τον έλεγχο όλων των προστασιών του PSU. Πρόκειται για ένα DWA107N181.


Η ποιότητα των κολλήσεων στην κεντρική πλακέτα είναι τυπική Delta, πολύ καλή δηλαδή.


Ο ανεμιστήρας που ψύχει το HCG-900 είναι ένας Adda (ADN512UB-A90).


Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του Fagana ATE, του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός Fluke 175, ενός επαγγελματικού power meter (Instek GPM-8212) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box.

Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του HCG-900 (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.


Το efficiency κυμαίνεται σε υψηλά επίπεδα και μόνο σε πλήρες φορτίο πέφτει στο 84%. Όσον αφορά το voltage regulation τώρα, αν εξαιρέσουμε τα 3.3V, κυμαίνεται σε αρκετά καλά επίπεδα. Επίσης, το όριο των 40C που δίνει η Antec, για τη μέγιστη θερμοκρασία λειτουργίας του PSU, στην ουσία είναι 2-3 βαθμοί παραπάνω μιας και στους 43 και κάτι μας έκλεισε το PSU (στο CL2 test). Το καλό είναι ότι πρόλαβε και το ολοκλήρωσε επιτυχώς και μόλις τέλειωσε το test σχεδόν αμέσως έκλεισε και το PSU!

Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του HCG-900 σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 40, 65 και 90W.


Το efficiency σε μικρά φορτία αποδικνύεται η Αχίλλειος πτέρνα του HCG-900. Στο test#1 το efficiency είναι αρκετά κάτω από το 70% και μόνο στο test#3 καταφέρνει και ξεπερνά το 80%.

Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (εν λειτουργία αλλά χωρίς φορτίο) καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).


Σε Idle το HCG-900 καταναλώνει αρκετά Watts για τα κυβικά του. Αντίθετα, σε Standby η κατανάλωσή του είναι κατά πολύ μικρότερη από το όριο του 1 Watt που θέτει η πιο πρόσφατη Ευρωπαϊκή οδηγία.

Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του HCG-900 σε μικρά φορτία και σε φορτία αντίστοιχα του 20-100% (tests#1-6) της μέγιστης ισχύς του. Στα επόμενα 3 γραφήματα φαίνονται οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6 και στο τελευταίο γράφημα διαγράφεται η παρέκκλιση αυτών (σε ποσοστό %) σε σχέση με τις τιμές των τάσεων με φορτίο 60W (περίπου).


Efficiency & Voltage Regulation Charts
HCG-900
EFFICIENCY
12V Rail Chart	5V Rail Chart
3.3V Rail Chart	Voltage Variations Chart

Στις παρακάτω δοκιμές θα δούμε την ανταπόκριση του PSU σε δύο διαφορετικά σενάρια. Στο πρώτο το PSU, ενώ λειτουργεί με 20% φορτίου, θα δεχτεί ένα απότομο load (10Α στα +12V, 5Α στα 5V και 6A/4A (20%/50% load) στα 3.3V) για 50ms. Στο δεύτερο σενάριο το PSU, ενώ θα λειτουργεί με 50% φορτίου, θα δεχτεί το ίδιο ακριβώς load για το ίδιο χρονικό διάστημα. Και στις δύο περιπτώσεις θα παρατηρήσουμε τις στιγμιαίες πτώσεις τάσης που θα παρατηρηθούν σε όλα τα rails του PSU (εκτός των -12V), με τη βοήθεια του Labjack και του παλμογράφου Stingray. Σε καμιά περίπτωση οι πτώσεις τάσης δεν πρέπει να υπερβαίνουν το 5%, σύμφωνα πάντα με το πρότυπο ATX. Εδώ να τονίσουμε ότι οι παραπάνω δοκιμές είναι πολύ σημαντικές, μιας και εξομοιώνουν τα απότομα φορτία που μπορεί να δεχτεί εν λειτουργία ένα PSU (π.χ. την απότομη λειτουργία σε 100% της VGA ή του επεξεργαστή ή και των δύο μαζί, την εκκίνηση μιας συστοιχίας raid κτλ.). Τις εν λόγω δοκιμές τις ονομάσαμε “Advanced Transient Tests” και τις θεωρούμε εξαιρετικά δύσκολες, ιδιαίτερα για τα PSUs με ισχύ μικρότερη των 500W.


Advanced Transient Response Charts
HCG-900
20% load
Variation (Volts)	Rail Volts Before / After
50% load
Variation (Volts)	Rail Volts Before / After

Στις Advanced Transient δοκιμές που "τρέξαμε" τα +12V (το πιο σημαντικό rail) τα πήγαν πολύ καλά με χαμηλές σχετικά πτώσεις τάσεις. Ακολουθούν, σε απόδοση, τα 5V και τελευταία έρχονται τα 3.3V στα οποία και σημειώθηκαν σημαντικές πτώσεις τάσεις. Μάλιστα στο δεύτερο μέρος των δοκιμών, η τάση στο συγκεκριμένο rail έπεσε αρκετά κάτω από το όριο.

Ακολουθούν τα αντίστοιχα screenshots τα οποία πήραμε κατά τη διάρκεια των παραπάνω δοκιμών.


Advanced Transient Response Oscilloscope Screenshots
HCG-900
20% Load
+12V	5V	3.3V
50% Load
+12V	5V	3.3V

Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του PSU σε πιο απλά σενάρια μεταβολής του φορτίου, κατά την εκκίνηση (turn on) του PSU. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το ρελέ εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).


Transient Response Tests
HCG-900
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V

Στις turn on transient δοκιμές το HCG-900 τα πήγε εξαιρετικά καλά. Δεν παρατηρήσαμε καμιά αισθητή αιχμή και το rise time βρισκόταν πάντα εντός των προβλεπόμενων ορίων.

Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του HCG-900. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V και 3.3V.


Το ripple στα +12V είναι αρκετά χαμηλό και στα 5V και 3.3V είναι πολύ χαμηλό. Σε ένα PSU με OEM την Delta δεν περιμέναμε να δούμε φυσικά μεγάλο ripple.

Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.


Ripple Oscilloscope Screenshots
HCG-900
Full Load
+12V	5V	3.3V

Η καινούρια σειρά High Current Gamer της Antec απευθύνεται κυρίως σε χρήστες που θέλουν μεγάλη ισχύ και επιδόσεις, αλλά χωρίς να αδειάσει το πορτοφόλι τους. Πιστεύουμε ότι με τις χαμηλές τιμές και την υψηλή ποιότητά τους (Delta OEM, αυτό τα λέει όλα), τα PSUs της συγκεκριμένης σειράς θα κερδίσουν μεγάλο μερίδιο της αγοράς. Αν τώρα ανήκετε στην κατηγορία χρηστών που δεν ανέχονται τα πολλά καλώδια και πιστεύεται πως τα modular PSUs είναι μονόδρομος, τότε καλύτερα να κοιτάξετε τα True Power και τα High Current Pro PSUs της ίδιας εταιρίας.

Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του HCG-900 της Antec είναι τα παρακάτω:

Πλεονεκτήματα


• Χαμηλή τιμή
• Μικρό ripple, ιδιαίτερα στα 5V και 3.3V
• Σφιχτό voltage regulation στα 12V
• Πολύ καλή απόδοση στα Advanced Transient Tests για τα +12V
• Άριστη απόδοση στα turn on Transient Tests, για όλα τα κύρια rails

Μειονεκτήματα


• Η τάση του 3.3V rail βγήκε εκτός ορίων στο 2ο μέρος των Advanced Transient tests
• Ένας μόνο EPS connector
• Δε διαθέτει MOV στο transient φίλτρο

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το HCG-900 είναι:


Εδώ τέλειωσε άλλο ένα PSU review. Ευχαριστούμε θερμά την Antec για τη διάθεση του δείγματος.
