Antec's True Power New Series PSUs

Σε προηγούμενη παρουσίαση είχαμε δοκιμάσει το, καινούριο, κορυφαίο PSU της Antec, το HCP-1200. Πέραν όμως από την κορυφαία και πανάκριβη σειρά HCP (High Current Pro) η Antec διαθέτει και άλλες, οικονομικότερες, σειρές PSUs και μία από αυτές είναι και η True Power New, η οποία στοχεύει σε χρήστες που θέλουν ένα ποιοτικό μεσαίας ισχύος, PSU. Για τους χρήστες της ίδιας (ίσως και λίγο μεγαλύτερης) κατηγορίας τώρα κυκλοφόρησε πρόσφατα ακόμη μια σειρά PSUs από την Antec, η High Current Gamer (HCG), αλλά περισσότερα για αυτή σε επόμενο επεισόδιο..

Στη σημερινή παρουσίαση λοιπόν θα δούμε τα Antec TP-750 και 650. Αν και οικονομικά (τουλάχιστον στο εξωτερικό) μοντέλα δεν έχουν να ζηλέψουν σχεδόν τίποτα από τα μεγαλύτερα (και ακριβότερα) αδελφάκια τους μιας και διαθέτουν Ιαπωνικής κατασκευής πυκνωτές (και ανεμιστήρα επίσης), DC-DC μετατροπείς για αυξημένο efficiency και semi-modular σχεδίαση. Όσον αφορά το efficiency τους τώρα, αυτό κυμαίνεται στα επίπεδα του 80Plus Bronze.


Αριστερά το TP-750, δεξιά το 650

Τα κύρια χαρακτηριστικά των δύο True Power παραθέτονται στον παρακάτω πίνακα.


Όπως βλέπετε, τα δύο μεγαλύτερα μέλη της σειράς TP έχουν παρόμοιες τιμές, κάνοντας έτσι την επιλογή δύσκολη.

Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις των PSUs.


Οι σταθερές (captive) καλωδιώσεις είναι πολλές και οι modular (αφαιρούμενες) αρκετά λιγότερες. Θα προτιμούσαμε φυσικά το αντίθετο.

Οι δύο τελευταίοι πίνακες παρουσιάζουν τις δυνατότητες των επιμέρους rails των PSUs.


Και τα δύο PSUs έρχονται μέσα σε παρόμοιες συσκευασίες, με τη μόνη διαφορά να εντοπίζεται στον αριθμό των αναγραφόμενων Watts.


Στην παρακάτω φωτογραφία διακρίνονται τα παρελκόμενα του TP-750. Οι διαφορές με το TP-650 εστιάζονται μόνο στις modular καλωδιώσεις (δείτε τον αντίστοιχο πίνακα στα χαρακτηριστικά των PSUs). Επίσης, προς έκπληξη μας δεν υπήρχε ούτε μια δέστρα καλωδίων μέσα στη συσκευασία (ούτε καν ένα-δύο απλά δεματικά).


Το εγχειρίδιο χρήσης του TP-750

Ακολουθούν μερικές φωτογραφίες των TP-750/650.


Οι modular υποδοχές του TP-750. Στις κόκκινες συνδέονται οι PCIe καλωδιώσεις. Στο TP-650 μόνο η μία χρησιμοποιείται (αλλά το καλώδιο διαθέτει 2 PCIe connectors)



Τα δύο PSUs πλάι πλάι. Μόνο το χρώμα της ταμπέλας των χαρακτηριστικών τους αλλάζει (μωβ για το TP-750, μπλε για το TP-650)

Για τη σειρά True Power New, η Antec επέλεξε ως OEM τη γνωστή Seasonic. Μια επιλογή που τελικά αποδείχτηκε πολύ σωστή, όπως θα διαπιστώσετε και από τα αποτελέσματα των δοκιμών. Στις φωτογραφίες που ακολουθούν ποζάρει το TP-650 και όπου υπάρχει διαφορά με το TP-750 αυτή αναφέρεται.


Το transient φίλτρο, ως συνήθως, ξεκινά ακριβώς μετά την υποδοχή του AC ρεύματος. Εκεί βρίσκουμε μια πλακέτα η οποία στεγάζει 4Y, 1X πυκνωτές και 1 πηνίο. Στη συνέχεια του transient φίλτρου, πάνω στην κεντρική πλακέτα, υπάρχουν ακόμη 2 πηνία, 2Υ και 1Χ πυκνωτές και 1 MOV. Υπερπλήρες το transient stage.


Δίπλα ακριβώς στο transient φίλτρο (στα αριστερά) υπάρχουν οι δύο γέφυρες ανόρθωσης (2*GBU606) και το APFC. Στο TP-750 οι γέφυρες ανόρθωσης είναι 2*GBU806

Ο κύριος πυκνωτής εξομάλυνσης του PFC είναι ένας Nippon Chemi-Con (470μF, 420V, SMQ, 85C). Στο TP-750 η χωρητικότητα του αντίστοιχου πυκνωτή είναι 560μF.


Δίπλα στον πυκνωτή του PFC υπάρχουν δύο κάθετες πλακέτες. Η μία φιλοξενεί τον ελεγκτή PFC/PWM (CM6802BHG) και η άλλη ένα ολοκληρωμένο PS232 για τις προστασίες του PSU

Για το APFC χρησιμοποιούνται 2 mosfets (24Ν60C3) και ως main switchers δύο ακόμη 24Ν60C3. Στο TP-750 τώρα, στο APFC χρησιμοποιούνται δύο 35N60C3 και σαν main switchers τα ίδια mosfets με το 650 (2*24Ν60C3).


Στο δευτερεύων στάδιο, την παραγωγή των +12V την έχουν αναλάβει τρία SBRs (Schottky Barrier Rectifiers) τύπου SBR40U45CT. Τα 5 και 3.3V παράγονται από τα +12V με τη χρήση DC-DC converters.


Τα 2 SBRs βρίσκονται στο μπροστινό μέρος της ψύκτρας

Το 3o SBR βρίσκεται μόνο του στο πίσω μέρος της ψύκτρας

Σε αυτή την πλακέτα βρίσκονται οι DC-DC converters που παράγουν τα 5 και 3.3V

Στο δευτερεύων μέρος όλοι οι πυκνωτές που χρησιμοποιούνται είναι της Nippon Chemi-Con (105C). Και στην modular πλακέτα υπάρχουν μερικοί ηλεκτρολυτικοί της Nippon.


Η ποιότητα των κολλήσεων είναι αρκετά καλή. Βέβαια έχουμε δει και καλύτερες από τη Seasonic αλλά σε πολύ πιο ακριβά PSUs της.


O ανεμιστήρας που ψύχει τα True Power New κατασκευάζεται από την Adda (AD1212HB-A7BGL).


Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του Fagana ATE, του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός Fluke 175, ενός επαγγελματικού power meter (Instek GPM-8212) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box.

Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις των PSUs (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά τους (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το κάθε PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.


Το efficiency των PSUs, δεδομένης και της κατηγορίας τους (80Plus Bronze), είναι πολύ υψηλό. Επίσης, το voltage regulation στο TP-750 στα +12V είναι αρκετά καλό, στα 5V καλό και στα 3.3V ικανοποιητικό. Στο TP-650 το voltage regulation είναι λίγο πιο χαλαρό, κυρίως στα 5 και 3.3V rails.

Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency των PSUs σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής τους ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 40, 65 και 90W.


Σε πολύ μικρά φορτία το efficiency των PSUs κυμαίνεται σε παραπλήσια και ικανοποιητικά επίπεδα. Στα δύο πρώτα τεστ οι διαφορές μεταξύ των TP-750 και TP-650 είναι μηδαμινές, αλλά στο 3ο τεστ το τελευταίο PSU παίρνει το προβάδισμα. Κάτι λογικό, δεδομένου ότι η μέγιστη ισχύς του είναι μικρότερη οπότε και στο test#3 πλησιάζει το 20% της μέγιστης ισχύς του, όπου και έχει ρυθμιστεί να αποδίδει υψηλό efficiency.

Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν τα PSUs βρίσκονται σε κατάσταση idle (εν λειτουργία αλλά χωρίς φορτίο) καθώς και η κατανάλωση όταν τα PSUs βρίσκονται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).


Σε idle και τα δύο PSUs παρουσιάζουν μικρή κατανάλωση. Όσον αφορά τώρα την κατανάλωση σε standby mode αυτή υπακούει στην πρόσφατη European ERP (Energy-Related Products) οδηγία η οποία αναφέρει ότι μέχρι και το 2013 οι υπολογιστές (δηλαδή τα τροφοδοτικά τους) δε θα πρέπει να καταναλώνουν παραπάνω από 1W σε STB mode. Εδώ να σημειώσουμε ότι από το 2013 και μετά το όριο πέφτει στα 0.5W, αλλά και πάλι τα True Power New δεν έχουν πρόβλημα.

Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του εκάστοτε PSU σε μικρά φορτία και σε φορτία αντίστοιχα του 20-100% (tests#1-6) της μέγιστης ισχύς του. Στα επόμενα 3 γραφήματα φαίνονται οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6 και στο τελευταίο γράφημα διαγράφεται η παρέκκλιση αυτών (σε ποσοστό %) σε σχέση με τις τιμές των τάσεων με φορτίο 60W (περίπου).


Efficiency & Voltage Regulation Charts
TP-750
EFFICIENCY
12V Rail Chart	5V Rail Chart
3.3V Rail Chart	Voltage Variations Chart
TP-650
EFFICIENCY
12V Rail Chart	5V Rail Chart
3.3V Rail Chart	Voltage Variations Chart

Στις παρακάτω δοκιμές θα δούμε την ανταπόκριση του κάθε PSU σε δύο διαφορετικά σενάρια. Στο πρώτο το PSU, ενώ λειτουργεί με 20% φορτίου, θα δεχτεί ένα απότομο load (10Α στα +12V, 5Α στα 5V και 6A/4A (20%/50% load) στα 3.3V) για 50ms. Στο δεύτερο σενάριο το PSU, ενώ θα λειτουργεί με 50% φορτίου, θα δεχτεί το ίδιο ακριβώς load για το ίδιο χρονικό διάστημα. Και στις δύο περιπτώσεις θα παρατηρήσουμε τις στιγμιαίες πτώσεις τάσης που θα παρατηρηθούν σε όλα τα rails του PSU (εκτός των -12V), με τη βοήθεια του Labjack και του παλμογράφου Stingray. Σε καμιά περίπτωση οι πτώσεις τάσης δεν πρέπει να υπερβαίνουν το 5%, σύμφωνα πάντα με το πρότυπο ATX. Εδώ να τονίσουμε ότι οι παραπάνω δοκιμές είναι πολύ σημαντικές, μιας και εξομοιώνουν τα απότομα φορτία που μπορεί να δεχτεί εν λειτουργία ένα PSU (π.χ. την απότομη λειτουργία σε 100% της VGA ή του επεξεργαστή ή και των δύο μαζί, την εκκίνηση μιας συστοιχίας raid κτλ.). Τις εν λόγω δοκιμές τις ονομάσαμε “Advanced Transient Tests” και τις θεωρούμε εξαιρετικά δύσκολες, ιδιαίτερα για τα PSUs με ισχύ μικρότερη των 500W.


Advanced Transient Response Charts
TP-750
20% load
Variation (Volts)	Rail Volts Before / After
50% load
Variation (Volts)	Rail Volts Before / After
TP-650
20% load
Variation (Volts)	Rail Volts Before / After
50% load
Variation (Volts)	Rail Volts Before / After

Παραδόξως το TP-650 τα πήγε καλύτερα από το μεγάλο αδελφάκι του, στις παραπάνω δοκιμές. Πιο συγκεκριμένα, στο TP-650 δε βγήκε κανένα rail εκτός ορίων ενώ στο TP-750, στα transient tests που ξεκινούσαν από 50% φορτίο η τάση των 3.3V έπεσε κάτω από το όριο. Πάντως τα +12V, τα οποία αποτελούν το πιο σημαντικό rail και στα δύο PSUs δεν παρουσίασαν σημαντικές πτώσεις τάσεις, κάτι πολύ θετικό.

Ακολουθούν τα αντίστοιχα screenshots τα οποία πήραμε κατά τη διάρκεια των παραπάνω δοκιμών.


Advanced Transient Response Oscilloscope Screenshots
TP-750
20% Load
+12V	5V	3.3V
50% Load
+12V	5V	3.3V
TP-650
20% Load
+12V	5V	3.3V
50% Load
+12V	5V	3.3V

Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του κάθε PSU σε πιο απλά σενάρια μεταβολής του φορτίου, κατά την εκκίνηση (turn on). Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το ρελέ εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).


Transient Response Tests
TP-750
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V
TP-650
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V

Στις turn on transient δοκιμές και τα δύο PSUs αρίστευσαν μιας και δεν παρουσίασαν καμιά απολύτως αιχμή και το rise time βρισκόταν πάντα εντός των ορίων που προβλέπει το ATX πρότυπο.

Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις των PSUs. Τα όρια που θέτει το πρότυπο ATX είναι 120mV για τα +12V και 50mV για τα 5V και 3.3V.


Και τα δυο PSUs έχουν απίστευτα χαμηλό ripple σε όλα τα rails. Δεν περιμέναμε βέβαια κάτι διαφορετικό, μιας και τα δύο είναι κατασκευασμένα από τη Seasonic, μια εταιρία που όπως φαίνεται έχει (εδώ και καιρό) βρει τη λύση στο πρόβλημα του ripple. Το TP-650 τώρα, όπως φαίνεται καθαρά και στα παρακάτω screenshots, παρουσιάζει λίγο μεγαλύτερο ripple στα 5V. Βέβαια και πάλι η μέγιστη τιμή που καταγράψαμε είναι 16.8mV, περίπου το 1/3 του ορίου. Μια εκπληκτική και πάλι απόδοση.

Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.


Ripple Oscilloscope Screenshots
TP-750
Full Load
12V	5V	3.3V
TP-650
Full Load
12V	5V	3.3V

Στη σημερινή παρουσίαση δοκιμάσαμε τα δύο μεγαλύτερα μέλη της σειράς True Power New της Antec. Η συγκεκριμένη σειρά αποτελεί το διάδοχο της αρχικής σειράς ,υψηλών επιδόσεων, True Power της Antec και στο εξωτερικό οι τιμές τους είναι ιδιαίτερα ανταγωνιστικές. Δυστυχώς στην Ελλάδα, όπως συμβαίνει στα περισσότερα προϊόντα πληροφορικής, οι τιμές τους είναι αρκετά ακριβότερες από αυτές του εξωτερικού. Η True Power New σειρά λοιπόν, στηρίζεται σε μια πολύ καλή πλατφόρμα της Seasonic και οι επιδόσεις τους είναι κορυφαίες. Ιδιαίτερα στον τομέα του ripple αρίστευσαν αλλά και το voltage regulation καθώς και το efficiency τους κυμαίνεται σε αρκετά καλά επίπεδα.

Παρακάτω θα αναλύσουμε τα πλεονεκτήματα/μειονεκτήματα του κάθε PSU ξεχωριστά και θα δώσουμε αναλυτική βαθμολογία για το καθένα.

Πλεονεκτήματα


• Υψηλό efficiency που υπερκαλύπτει τα κριτήρια του 80Plus Bronze
• Ιδιαίτερα χαμηλό ripple
• Αρκετά καλό Voltage στα +12V
• Πολύ καλή απόδοση στις turn on transient δοκιμές

Μειονεκτήματα


• Υψηλή τιμή (τουλάχιστον στην Ελλάδα γιατί στο εξωτερικό είναι αρκετά φτηνότερα)
• Απόδοση των 3.3V στις advanced transient δοκιμές (με 50% φορτίο)

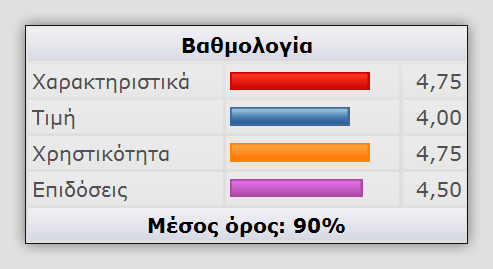

Και η αναλυτική βαθμολογία του TP-750 είναι η παρακάτω:


Πλεονεκτήματα


• Υψηλό efficiency που υπερκαλύπτει τα κριτήρια του 80Plus Bronze
• Χαμηλό ripple
• Αρκετά καλό Voltage στα +12V
• Πολύ καλή απόδοση στις turn on transient δοκιμές
• Καλή απόδοση στις advanced transient δοκιμές

Μειονεκτήματα


• Υψηλή τιμή (Ελλάδα)

Και η αναλυτική βαθμολογία του TP-650 είναι η παρακάτω:


Εδώ τέλειωσε και η σημερινή παρουσίαση. Ευχαριστούμε θερμά την Antec για τη διάθεση των δειγμάτων.
