Chouriki 2 850W Plug-In review

Μόλις πριν από κάνα δυο βδομάδες, ο δραστήριος newsposter MOS σας είχε ενημερώσει για την παρουσίαση της καινούρια σειράς PSUs, με το παράξενο όνομα Chouriki 2, από την Scythe. Σήμερα δοκιμάζουμε για εσάς, σε παγκόσμια αποκλειστικότητα, το Chouriki 2 850W Plug-In (SPCR2-850P) του οποίου η τιμή θα αγγίζει τα 125€ (χωρίς ΦΠΑ). H Scythe, μετά από μια επιτυχημένη πορεία στον χώρο της ψύξης φαίνεται ότι αποφάσισε να ασχοληθεί σοβαρά και με την αναπτυσσόμενη αγορά των PSUs. Εδώ να σημειώσουμε ότι πριν την παρουσίαση της σειράς Chouriki 2 ήδη διέθετε στη γκάμα της δυο σειρές PSUs, την Stronger και την Kamariki (σημ. γραφών: θα ήθελα πάρα πολύ να γνωρίσω τον τύπο που επιλέγει τα ονόματα).




Τα κύρια χαρακτηριστικά του SPCR2-850P παραθέτονται στον παρακάτω πίνακα.


Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του SPCR2-850P.


Άφθονες και με ικανοποιητικό μήκος οι καλωδιώσεις του SPCR2-850P. Τέσσερις PCIe connectors και δέκα SATA θα καλύψουν ακόμη και τους ποιο απαιτητικούς. Το μόνο που θα θέλαμε επιπλέον είναι ένας ακόμη EPS connector. Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του SPCR2-850P. Παρατηρήστε την παράξενη κατανομή των Amps στα δύο 12V rails.


Το SPCR2-850P, αν απαιτηθεί, μπορεί να δώσει το σύνολο της ισχύς του (850W) εξολοκλήρου στα +12V, κάτι που μαρτυρά σύγχρονη σχεδίαση. Επίσης, αυτό που μας έκανε εντύπωση είναι τα 6 ολόκληρα Αmps (δεδομένου των μόλις 850W) με τα οποία μπορεί να τροφοδοτήσει το SPCR2-850P τα 5VSB. Συγκριτικά, από τα PSUs που έχουμε δοκιμάσει μέχρι στιγμής, μόνο τo Antec TPQ-1200 και το ST1500 της Silverstone μπορούσαν να δώσουν τόσα Amps στα 5VSB. Η συσκευασία του SPCR2-850P είναι μικρών διαστάσεων και λιτή σε σχεδιασμό και γραφικά.


Ανοίγοντας τη συσκευασία βλέπουμε τα παρακάτω.




Τα συνοδευτικά του SPCR2-850P περιορίζονται στις απαραίτητες modular καλωδιώσεις, στο καλώδιο τροφοδοσίας, σε μερικές βίδες και σε ένα εγχειρίδιο χρήσης που για να το διαβάσετε πρέπει να γνωρίζεται κάποια ανατολίτικη γλώσσα.




Ακολουθούν και μερικές φωτογραφίες του SPCR2-850P.


Ανοίγοντας το SPCR2-850P δυσκολευτήκαμε λίγο να βρούμε τον OEM του, αλλά μετά από λίγο ψάξιμο ανακαλύψαμε ότι είναι η HighPower/Sirfa. Επίσης, το εσωτερικό του είναι ακριβώς το ίδιο με το OCZ Z850 με τις μόνες διαφορές να εντοπίζονται στα transistors που χρησιμοποιούνται. Περισσότερες λεπτομέρειες θα βρείτε παρακάτω.




Στο πρώτο μέρος του transient φίλτρου υπάρχουν 2Υ και 1X πυκνωτές και στο δεύτερο 2 πηνία, 2Υ/1Χ πυκνωτές και 1 βαρίστορ (MOV).




Υπάρχουν 2 γέφυρες ανόρθωσης (GBJ 1506), χωρίς παθητική ψύξη.




Στο κύκλωμα APFC φιλοξενούνται 2 πυκνωτές της Rubycon (330μF, 400V, 105C). Για όσους δε γνωρίζουν την εν λόγω εταιρία, οι πυκνωτές της θεωρούνται από τους καλύτερους (αν όχι οι καλύτεροι) που υπάρχουν. Επίσης, στο APFC κύκλωμα αλλά και λίγο μετέπειτα, στο switching section, βρίσκεται η πρώτη διαφορά που εντοπίσαμε με το OCZ 850. Στο μεν SPCR2-850P χρησιμοποιούνται 21Ν50C3 transistors και στο δε OCZ τα 24Ν60C3, τα οποία είναι λίγο καλύτερα (παρουσιάζουν μικρότερη ωμική αντίσταση Rds (on) άρα έχουν μικρότερες ενεργειακές απώλειες και έχουν τη δυνατότητα παραγωγής περισσότερων Amps).




Τα καθήκοντα του combo PWM/PFC controller έχει αναλάβει ένα ολοκληρωμένο CM6800AG και τον έλεγχο των προστασιών ένα PS224.




Στο δευτερεύων μέρος τώρα όλοι οι πυκνωτές είναι Ιαπωνικής κατασκευής (Nippon Chemi-Con) και υπάρχουν επίσης μερικοί solid state πυκνωτές που βοηθούν στην παραγωγή των 5V και 3.3V από τα 2 VRMs. Επίσης, η σχεδίαση που χρησιμοποιείται στο δευτερεύον μέρος είναι σύγχρονη, πράγμα που σημαίνει ότι δεν υπάρχουν schottky rectifiers αλλά mosfets για την παραγωγή των +12V, τα οποία τροφοδοτούν τα VRMs για να παραχθούν τελικά τα 5/3.3V. Εδώ υπάρχει και η 2η μεγάλη διαφορά του SPCR2-850P σε σχέση με το Z850. Στο πρώτο χρησιμοποιούνται 4 mosfets ενώ στο δεύτερο 8, διαφορετικού μάλιστα τύπου.




Η ποιότητα των κολλήσεων στην κύρια πλακέτα του SPCR2-850P είναι ικανοποιητική αλλά βρήκαμε ένα προβληματάκι στο μέσον της. Αντίθετα η ποιότητα των κολλήσεων στην modular πλακέτα είναι κακή.


Τέλος, ο ανεμιστήρας που δροσίζει το Chouriki είναι φυσικά της Scythe.




Θα έχετε βαρεθεί να το διαβάζετε αλλά εμείς οφείλουμε να το γράφουμε σε κάθε παρουσίαση, για αυτούς που δεν έχουν ξαναδιαβάσει παρουσίαση PSU εδώ στο Λάμπη. Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του Fagana ATE, του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός επαγγελματικού power meter (Prova WM-01) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box. Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του SPCR2-850P (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.

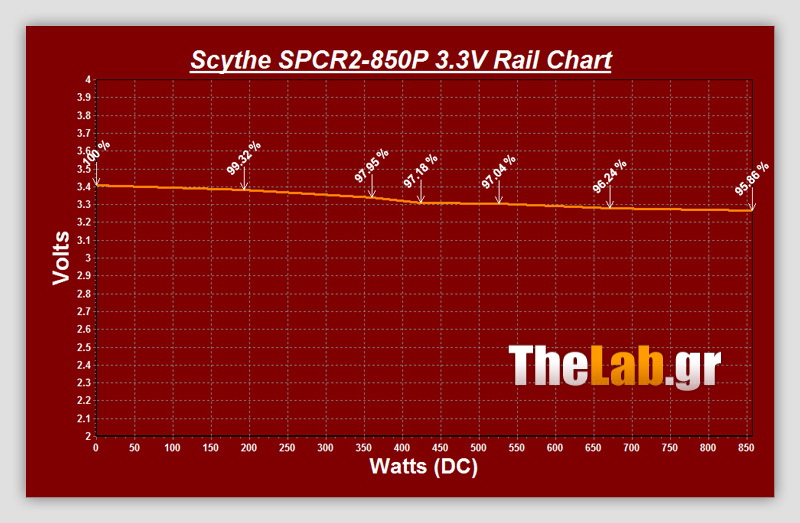

Το efficiency είναι εκπληκτικό και πλησιάζει πολύ κοντά στο 80 Plus Gold. Ακόμη και στο CL1 test είναι κοντά στο 83%, μια πολύ καλή επίδοση που φέρνει σε δύσκολη θέση πολλά καθαρόαιμα Gold PSUs. Όσον αφορά τώρα το voltage regulation, αυτό είναι αρκετά καλό για τα +12V και 5V αλλά μέτριο για τα 3.3V. Ακολουθούν μερικά γραφήματα τα οποία δείχνουν το efficiency και τις τάσεις των rails για όλες τις μετρήσεις/φορτία εκτός των CL tests.




Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του SPCR2-850P σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 40, 65 και 90W.


Ακόμη και σε πολύ χαμηλά φορτία το SPCR2-850P τα πηγαίνει πολύ καλά. Ενδεικτικά να πούμε ότι το efficiency του σε αυτές τις δοκιμές είναι παραπλήσιο με το HX750W, ένα PSU το οποίο σύμφωνα με το 80plus.org είναι Gold rated. Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του SPCR2-850P σε απότομες μεταβολές του φορτίου. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το διακόπτη εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).


Transient Response Tests
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V
[/URL]



Σε αυτές τις δοκιμές το SPCR2-850P δεν τα πήγε και πολύ καλά. Με μόλις 2Α φορτίο στα 5VSB (το 1/3 δηλαδή του μέγιστου που μπορεί να δώσει σε αυτό το rail) η αιχμή είναι ακριβώς στο όριο. Στη δοκιμή "STANDBY TO FULL 12V" η αιχμή βρίσκεται στα 12.9V μια αρκετά υψηλή τιμή και τόσο σε αυτή το δοκιμή όσο και στην "PSU OFF TO FULL 12V" το rise time ξεπερνάει τα 20ms, το όριο δηλαδή που θέτει το πρότυπο ΑΤΧ.

Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του SPCR2-850P. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5 και 3.3V. Σε ένα hi-end PSU το ripple πρέπει να είναι, περίπου, ίσο ή χαμηλότερο από το μισό των παραπάνω ορίων.


Το ripple στα 5V και 3.3V είναι χαμηλό αλλά στα +12V ξεπερνάει τα 90mV, μια επίδοση που μπορεί να είναι εντός ορίων αλλά σίγουρα δεν αρμόζει σε ένα καλό PSU. Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.




Το δυνατό σημείο του εντυπωσιακού, όσον αφορά την εμφάνιση, SPCR2-850P είναι σίγουρα το efficiency το οποίο αγγίζει τα επίπεδα του 80 Plus Gold. Όσον αφορά τώρα τα υπόλοιπα θετικά χαρακτηριστικά του SPCR2-850P σε αυτά συγκαταλέγονται ο πολύ καλός ανεμιστήρας της Scythe, που χρησιμοποιείται για την ψύξη του και οι παρεχόμενες καλωδιώσεις τροφοδοσίας που θα ικανοποιήσουν ακόμη και τους πιο απαιτητικούς χρήστες, με εξαίρεση αυτούς που θα το χρησιμοποιήσουν για την τροφοδοσία κάποιας μητρικής που απαιτεί 2 EPS connectors. Οι τελευταίοι θα χρειαστεί να προμηθευτούν έναν μετατροπέα μιας και το SPCR2-850P διαθέτει μόνο έναν EPS connector. Τέλος, τα αδύνατα σημεία του SPCR2-850P είναι δύο με πρώτο το υψηλό ripple στα +12V και δεύτερο τις επιδόσεις στις δοκιμές trasient reponse.

Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του SPCR2-850P της Scythe είναι τα παρακάτω:

Πλεονεκτήματα


• Efficiency που αγγίζει τα επίπεδα του 80 Plus Gold
• Πληθώρα καλωδιώσεων/connectors (με εξαίρεση τους EPS connectors)
• Συνοδεύεται από έναν αθόρυβο, αλλά ταυτόχρονα αποτελεσματικό, ανεμιστήρα
• 5 χρόνια εγγύηση
• Εντυπωσιακή εμφάνιση

Μειονεκτήματα


• Θα θέλαμε 1 EPS connector επιπλέον
• Αυξημένο ripple στα +12V
• Μέτριο voltage regulation στα 3.3V
• Τα αποτελέσματα των δοκιμών transient response είναι μέτρια και το rise time είναι μεγαλύτερο από αυτό που προβλέπει το πρότυπο ATX

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το SPCR2-850P είναι:




Ακόμη μια παρουσίαση έφτασε στο τέλος της. Ευχαριστούμε θερμά την Scythe για την άμεση διάθεση του δείγματος.
Tip: Ο Φαγανάκος είχε μαζέψει τα κουβαδάκια του και ήταν έτοιμος για την παραλία αλλά όταν του είπα ότι έχει ακόμη 1-2 PSU να δοκιμάσει μου κράτησε μούτρα.
