  • Cooler Master V450S. Τώρα 3D και στα PSUs!


    Η σχεδίαση 3D κυκλωμάτων από ότι φαίνεται βρήκε το δρόμο της και στα τροφοδοτικά (PSUs) και οι νέες προτάσεις της Cooler Master στη μικρή/μεσαία κατηγορία είναι από τις πρώτες που την εκμεταλλεύονται. Τα νέα V μοντέλα ξεχωρίζουν από τα μεγαλύτερα από το γράμμα "S" που φέρουν στο τέλος του κωδικού μοντέλου τους. Στην ουσία λοιπόν πρόκειται για VS μοντέλα αλλά η CM θέλει να τα ταυτίσει με τα κορυφαία V1000, V850 και V700 οπότε και προτίμησε να προσθέσει το "S" στο τέλος. Αυτό που έχει σημασία πάντως είναι ότι η V σειρά κατασκευάζεται από την Seasonic ενώ η VS από τον αγαπημένο κατασκευαστή της CM, την εταιρία Enhance. Η τελευταία μπορεί να μην είναι από τις κορυφαίες όσον αφορά τις απόλυτες επιδόσεις, αλλά παρά ταύτα πρόκειται για έναν καλό κατασκευαστή με σταθερά υψηλή ποιότητα προϊόντων και αρκετά καλές τιμές (σε αντίθεση με την ακριβή Seasonic).

    Ο σταρ της σημερινής δοκιμής είναι ένα V450S το οποίο είναι και το μικρότερο μοντέλο της σειράς. Όπως και όλα τα υπόλοιπα είναι πιστοποιημένο ως 80 Plus Gold, έχει μερικές αποσπώμενες καλωδιώσεις (modular) και σύμφωνα με την CM η λειτουργία του είναι άκρως αθόρυβη. Τέλος, είναι διαθέσιμο στην Ευρωπαϊκή αγορά σε μια αρκετά καλή τιμή, δεδομένων των χαρακτηριστικών του πάντα.




    Τα κύρια χαρακτηριστικά του V450S παραθέτονται στον παρακάτω πίνακα.






    CM V450S Features & Specs
    Max. DC Output 450W
    PFC
    Active PFC
    Efficiency
    80 Plus Gold
    Modular
    Yes
    Intel Haswell Ready
    Yes
    Operating temperature
    0°C ~ 40°C
    Protections
    Over Voltage Protection
    Under Voltage Protection
    Over Current Protection
    Over Power Protection
    Short Circuit Protection
    Over Temperature Protection
    Cooling
    120 mm Double Ball-Bearing Fan (D12BH-12)
    Semi-passive operation
    No
    Dimensions
    150 mm (W) x 87 mm (H) x 140 mm (D)
    Weight
    2.1 kg
    Compliance
    ATX12V v2.30, EPS 2.92
    Warranty
    5 years
    Price at time of review
    (inc. 23% VAT)
    67,14 (without VAT)





    Η αποδοτικότητα είναι Gold σύμφωνα με τις μετρήσεις του οργανισμού 80 Plus (ή Ecova), κάτι που σημαίνει ότι το συγκεκριμένο PSU παίζει στη μεγάλη κατηγορία. Επίσης υποστηρίζει τα καινούρια sleep states (C6 και C7) που η Intel παρουσίασε με τους Haswell επεξεργαστές και διαθέτει μερικές αποσπώμενες καλωδιώσεις.

    Ο ανεμιστήρας με τον οποίο εξοπλίζεται έχει ρουλεμάν για την αύξηση της προσδόκιμου ζωής του και το PSU δε διαθέτει semi-passive λειτουργία, όπου ο ανεμιστήρας λειτουργεί μόνο σε μεγαλύτερα φορτία ή όταν η εσωτερική θερμοκρασία υπερβεί ένα όριο. Εδώ να σημειώσουμε ότι δεν είμαστε και τόσο λάτρεις της συγκεκριμένης λειτουργίας παρά προτιμούμε ο ανεμιστήρας να λειτουργεί συνεχώς έστω και σε χαμηλές στροφές, δροσίζοντας έτσι ευαίσθητα εξαρτήματα όπως οι ηλεκτρολυτικοί πυκνωτές των οποίων η διάρκεια ζωής επηρεάζεται σημαντικά από τη θερμοκρασία λειτουργίας.

    Τέλος, οι διαστάσεις του V450S είναι ιδιαίτερα μαζεμένες, η εγγύηση που παρέχει η CM είμαι μεγάλη και η τιμή δείχνει πολύ καλή για τα χαρακτηριστικά του.


    Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του V450S.






    Cables / Connectors
    Native Cables
    ATX connector (550mm) 20+4 pin
    4+4 pin EPS12V (550mm) 1
    6+2 pin PCIe (550mm+120mm) 2
    Modular Cables
    SATA (400mm+150mm+150mm) 6
    4 pin Molex (400mm+150mm+150mm) / FDD(+150mm) 3 / 1





    Σε ένα 450 W PSU δε θα μπορούσαμε να ζητήσουμε τέσσερις PCIe connectors οπότε οι δύο που διαθέτει το V450S θεωρούμε ότι αρκούν. Από την άλλη 1-2 περισσότεροι 4 pin connectors θα ήταν άκρως χρήσιμοι. Τέλος, το μήκος όλων των καλωδιώσεων είναι επαρκές και η απόσταση ανάμεσα στους connectors, στις καλωδιώσεις που διαθέτουν περισσότερους από έναν, είναι ιδανική.

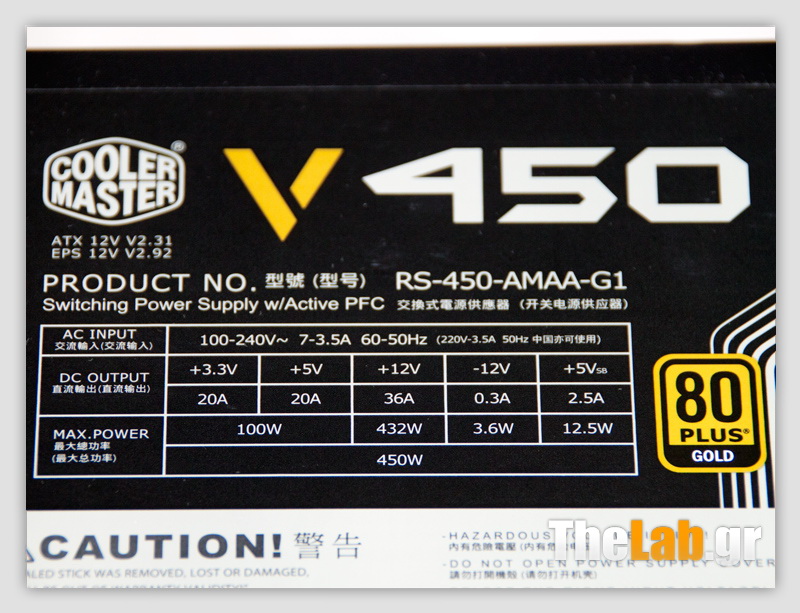

    Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του V450S .






    CM V450S Power Specs
    Rail 3.3V 5V 12V 5VSB -12V
    Max. Power Amps 20 20 36 2.5 0.3
    Watts 100 432 12.5 3.6
    Total Max. Power (W) 450







    Ένα +12V rail εξοπλίζει το PSU και είναι αρκετά δυνατό μιας και μπορεί να αποδώσει σχεδόν το σύνολο της ισχύς του V450S από μόνο του. Τα δευτερεύοντα rails είναι αρκετά δυνατά για ένα μοντέρνο σύστημα που δεν έχει ιδιαίτερες απαιτήσεις από αυτά και τέλος τα 5VSB έχουν την τυπική ισχύ για ένα μοντέρνο PSU.

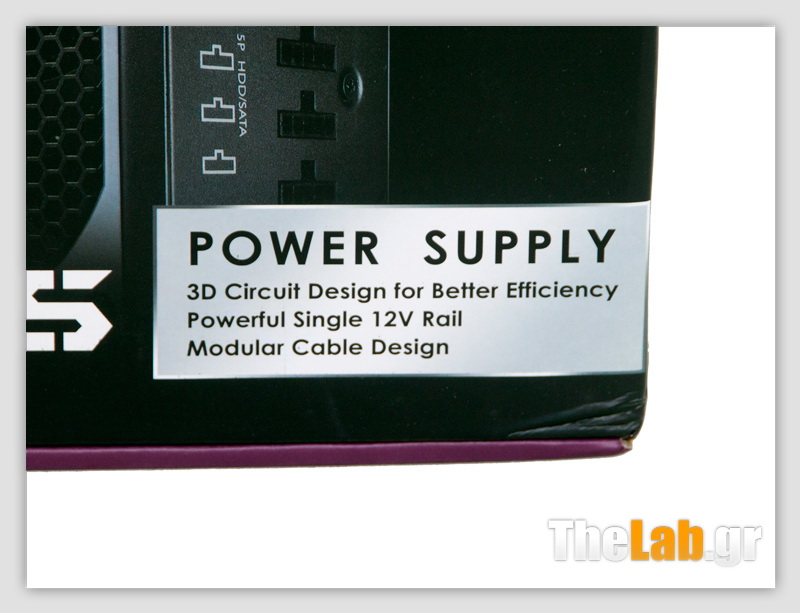

    To V450S έρχεται μέσα σε μια μικρή και συμπαθητική συσκευασία, η οποία φέρει μια φωτογραφία του PSU με την modular πλακέτα να τονίζεται, στην πρόσοψη της. Στην πάνω δεξιά γωνία υπάρχει το σήμα της 80 Plus Gold πιστοποίησης και ακριβώς από κάτω μέσα σε ένα ασημένιο πλαίσιο η CM παραθέτει τα πιο σημαντικά χαρακτηριστικά του PSU. Πρώτο πρώτο φιγουράρει φυσικά το 3D κύκλωμα που χρησιμοποιεί.

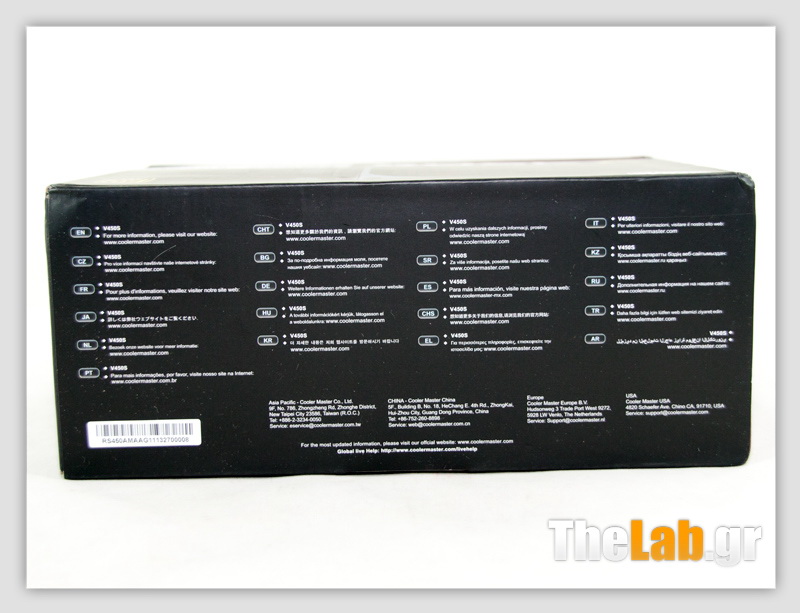

    Σε αυτή την πλευρά η CM παραπέμπει τους χρήστες στην επίσημη σελίδα της για περαιτέρω πληροφορίες σχετικά με το προϊόν.


    IMG_6405_small.jpgIMG_6406_small.jpgIMG_6407_small.jpgIMG_6410_small.jpgIMG_6411_small.jpgIMG_6412_small.jpg

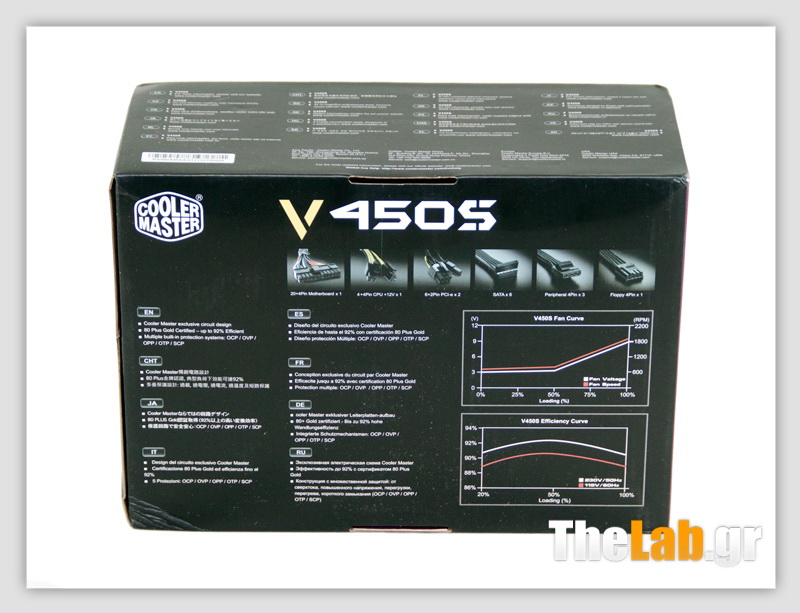

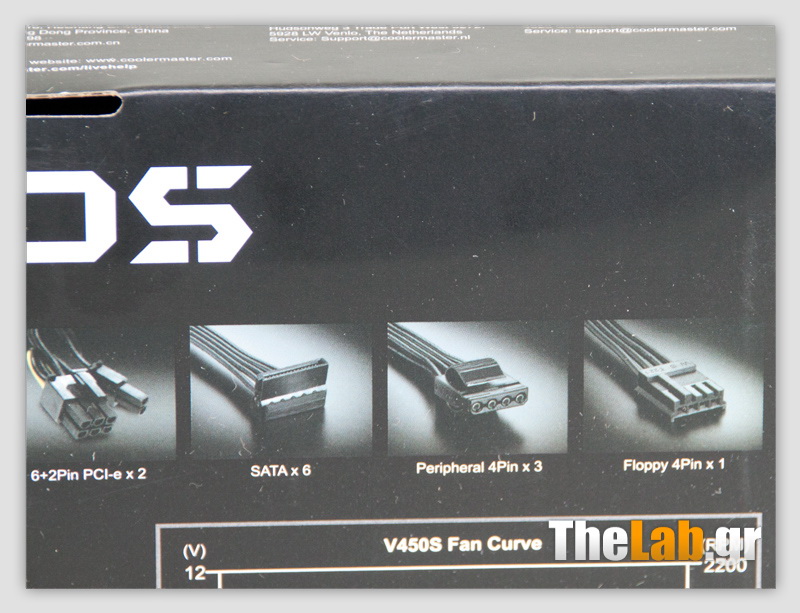

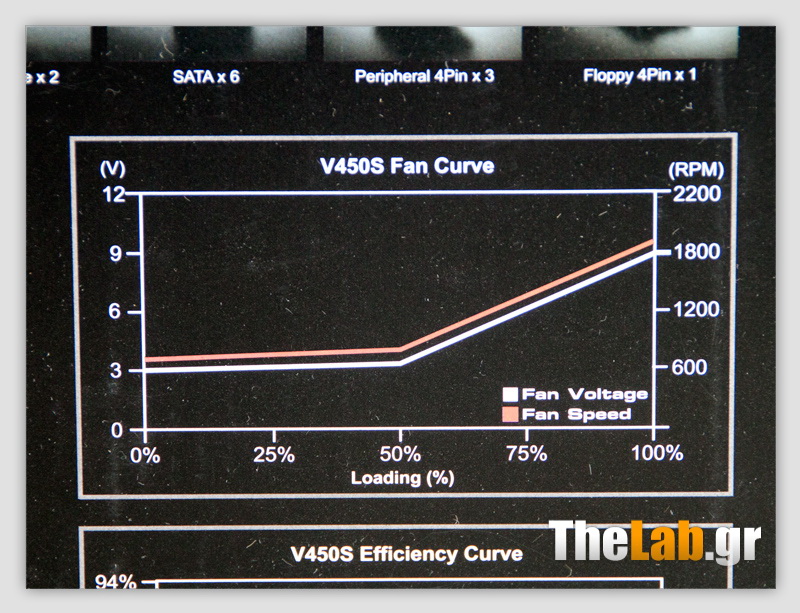

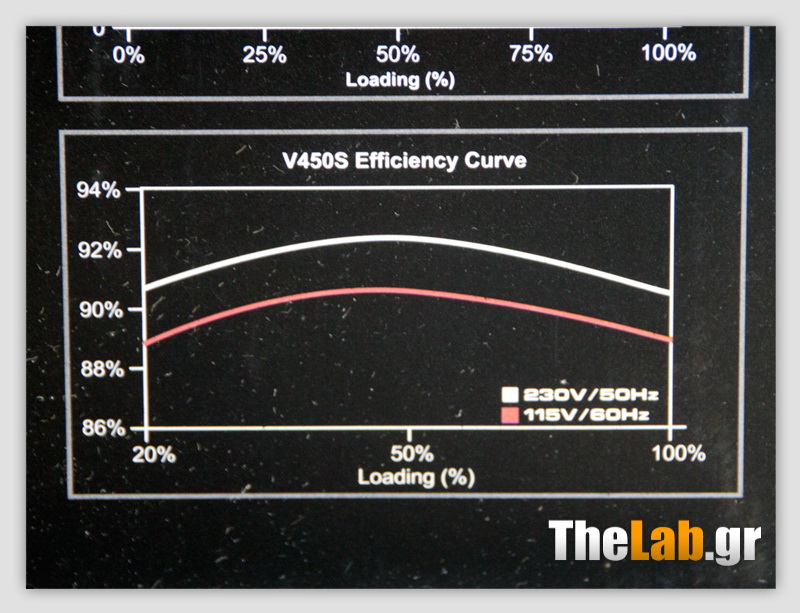

    Στην πίσω πλευρά βρίσκουμε πιο ενδιαφέρουσες πληροφορίες σχετικά με το V450S. Πιο συγκεκριμένα υπάρχουν δύο διαγράμματα για την αποδοτικότητα και το προφίλ λειτουργίας του ανεμιστήρα καθώς και μια περιγραφή των διαθέσιμων connectors (υποδοχών). Επίσης υπάρχει μια πολύγλωσση και σύντομη περιγραφή των κύριων χαρακτηριστικών του PSU.

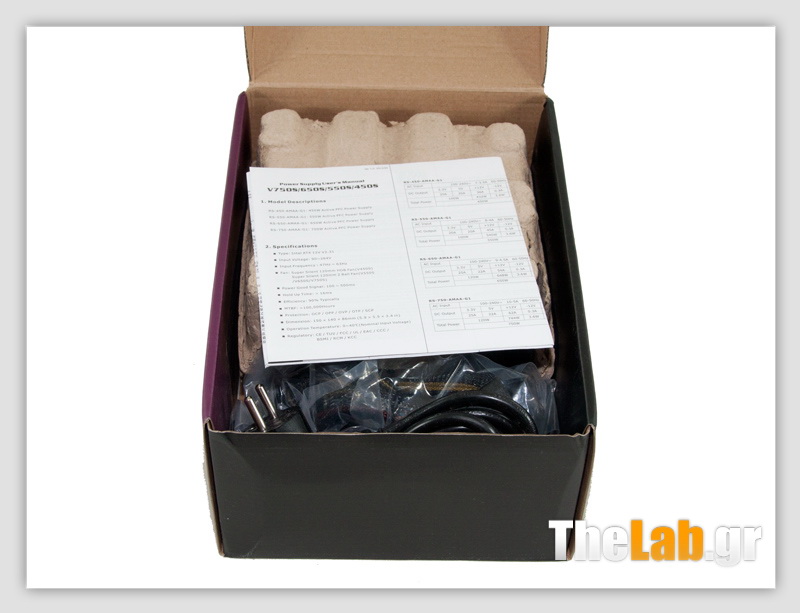

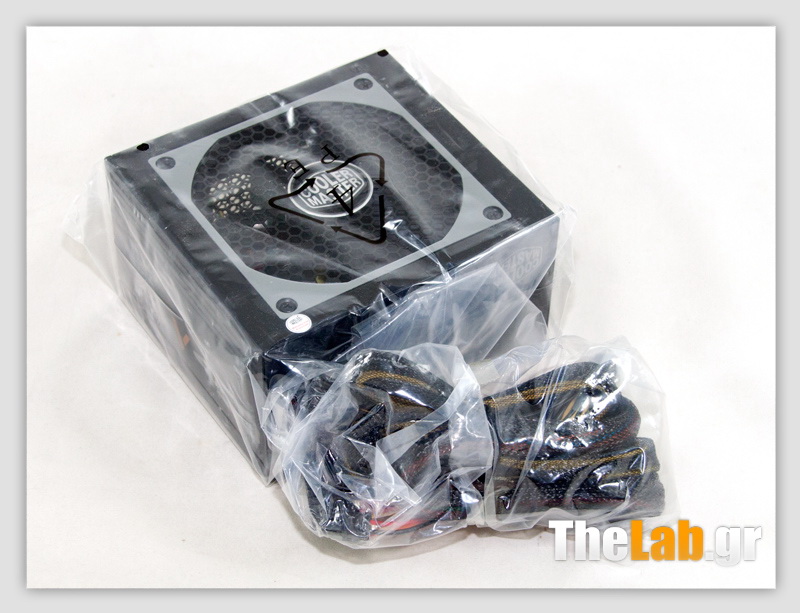

    Η CM απέφυγε τη χρήση μαλακωτικού υλικού για την προστασία του PSU μέσα στο κουτί και αντ' αυτού χρησιμοποίησε μια χαρτονένια συσκευασία η οποία δεν παρέχει όμως τόσο μεγάλη προστασία. Το PSU βρίσκεται επίσης μέσα σε μια πλαστική σακούλα, κυρίως για την προστασία του κατά τη διάρκεια του πακεταρίσματος στο εργοστάσιο.

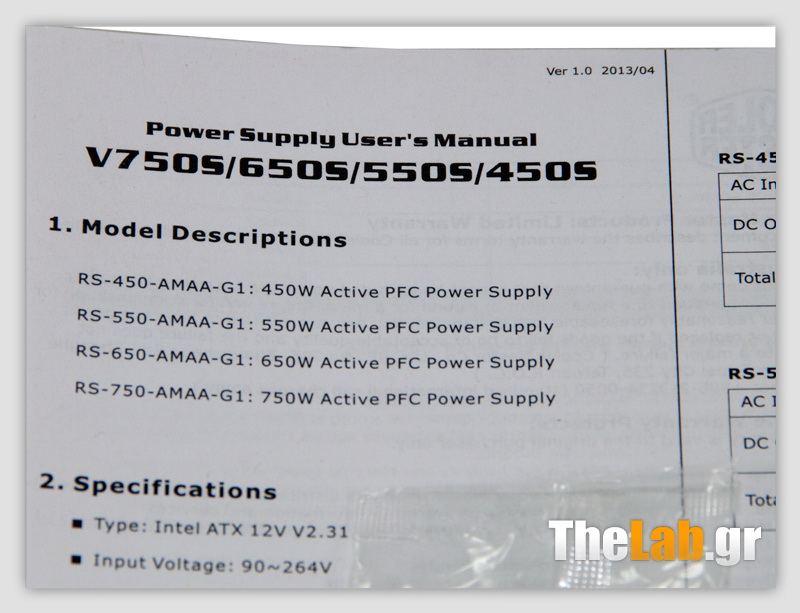

    Τα παρελκόμενα περιέχουν ένα εγχειρίδιο χρήσης το οποίο είναι κοινό για όλα τα VS τροφοδοτικά, ένα σακουλάκι με βίδες για την τοποθέτηση στο κουτί του υπολογιστή σας, τρεις αποσπώμενες καλωδιώσεις και το απαραίτητο καλώδιο τροφοδοσίας.


    IMG_6421_small.jpgIMG_6422_small.jpgIMG_6423_small.jpgIMG_6424_small.jpgIMG_6426_small.jpg

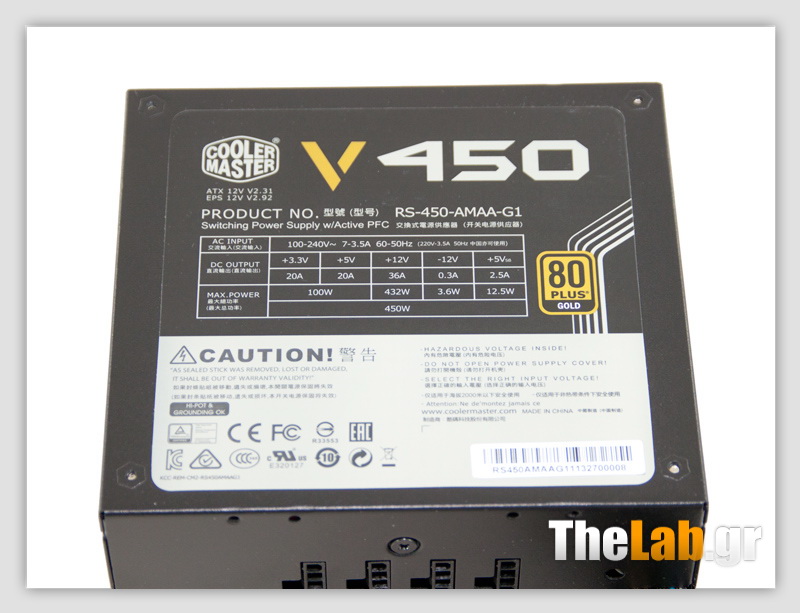

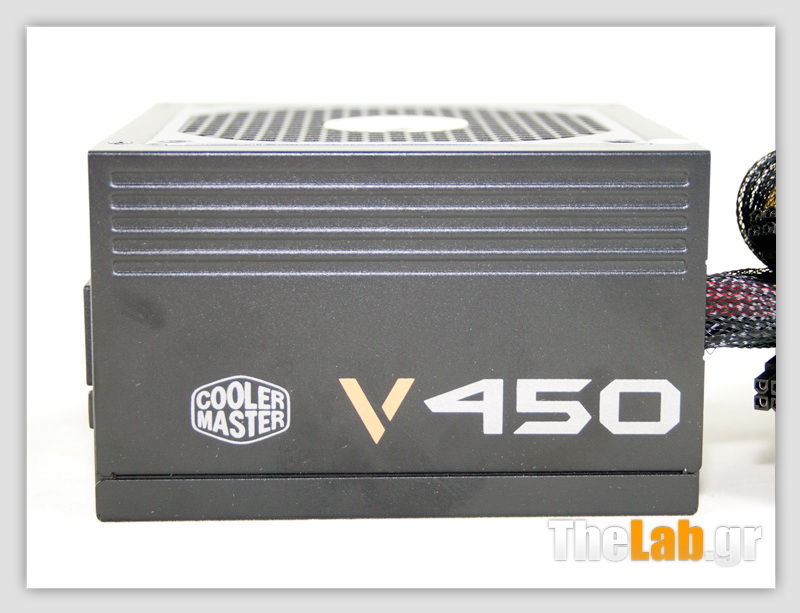

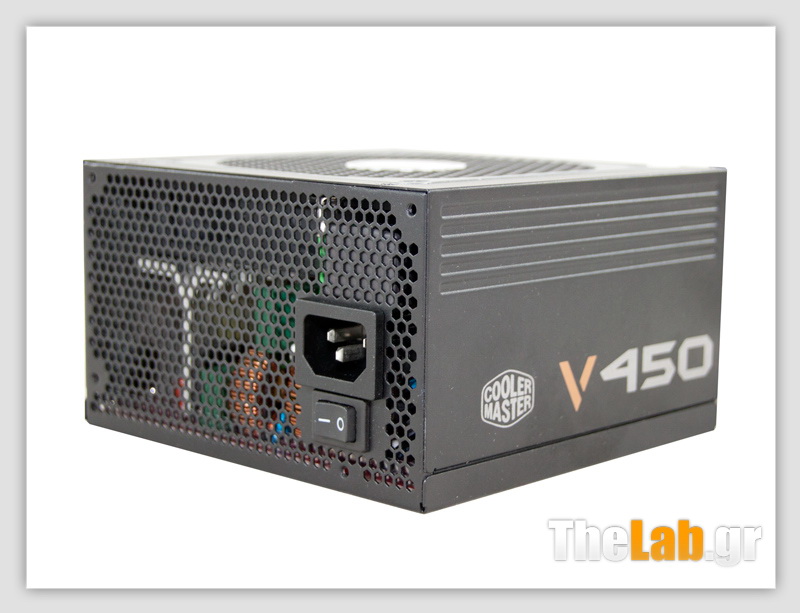

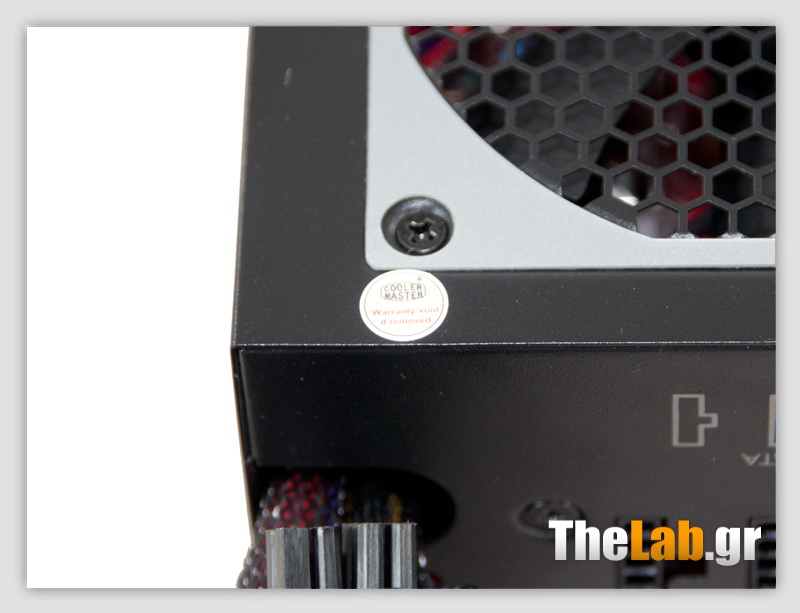

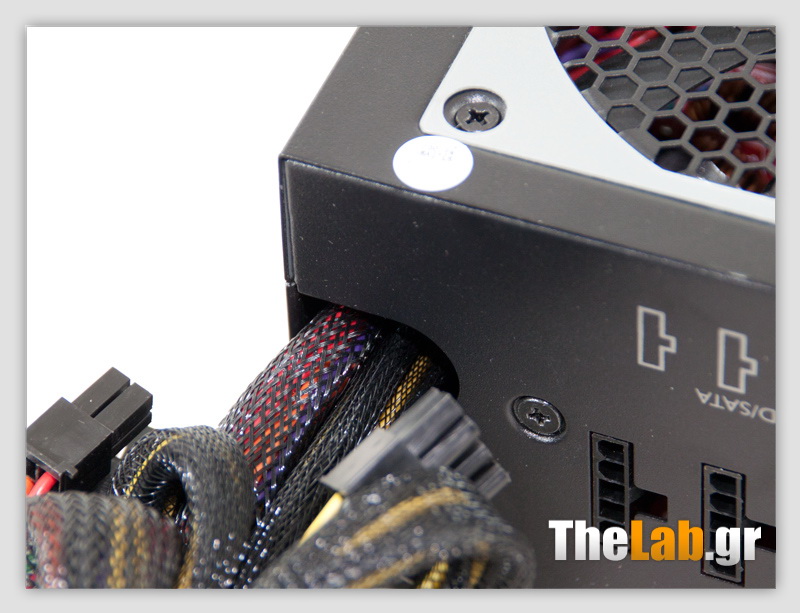

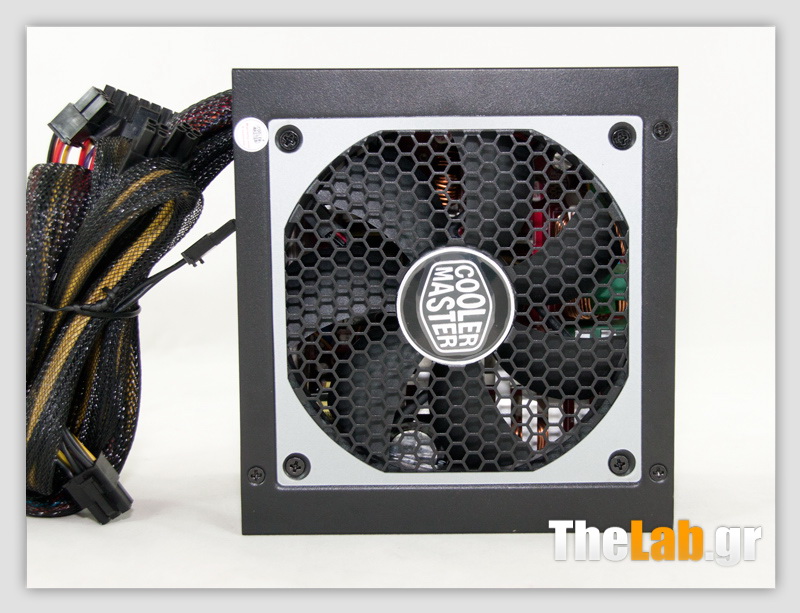

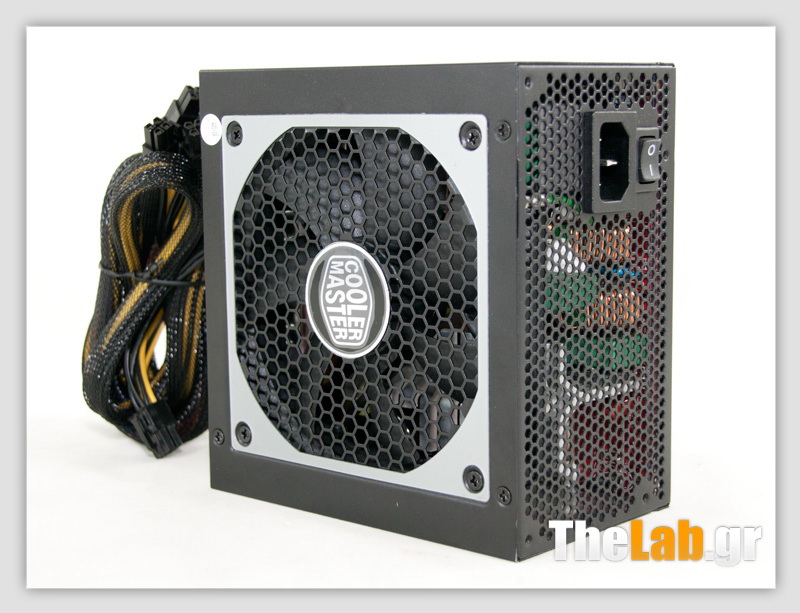

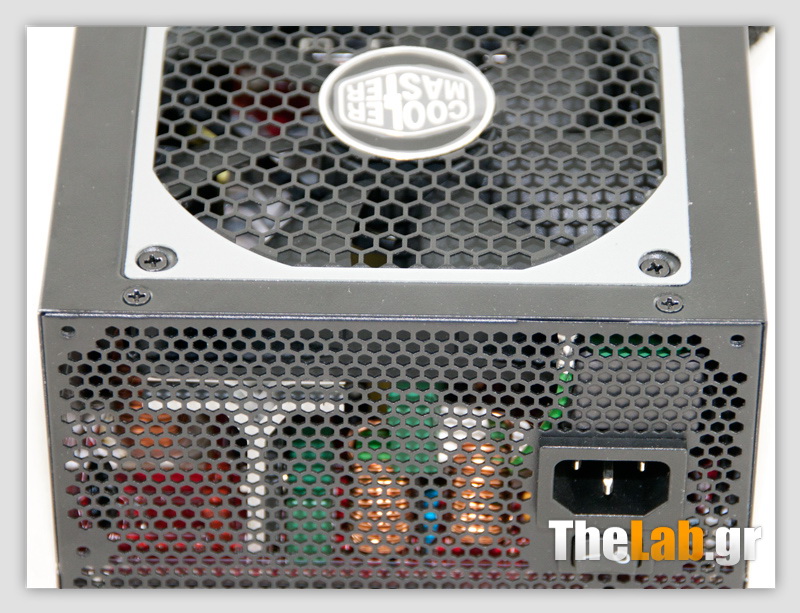

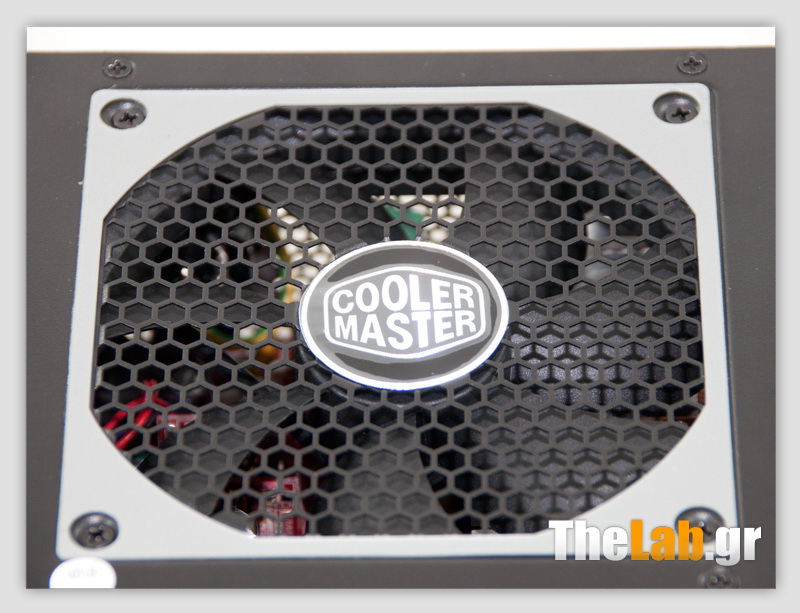

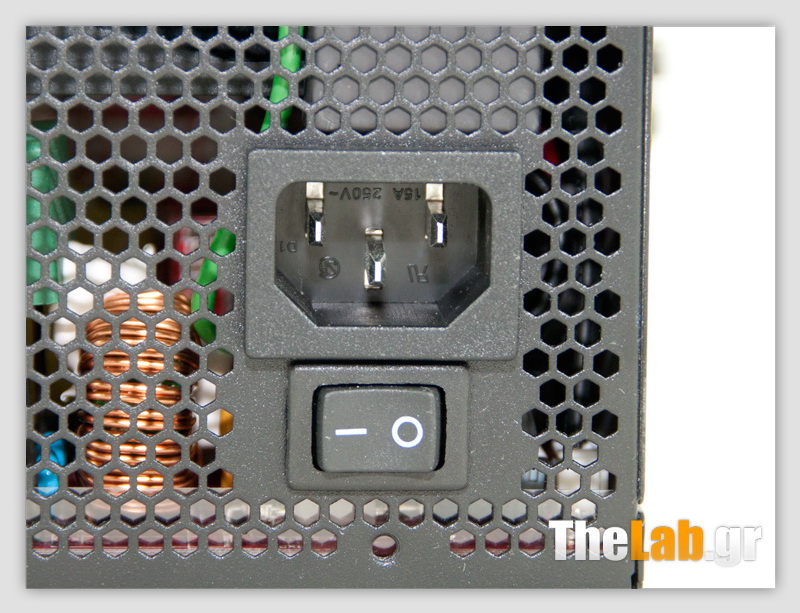

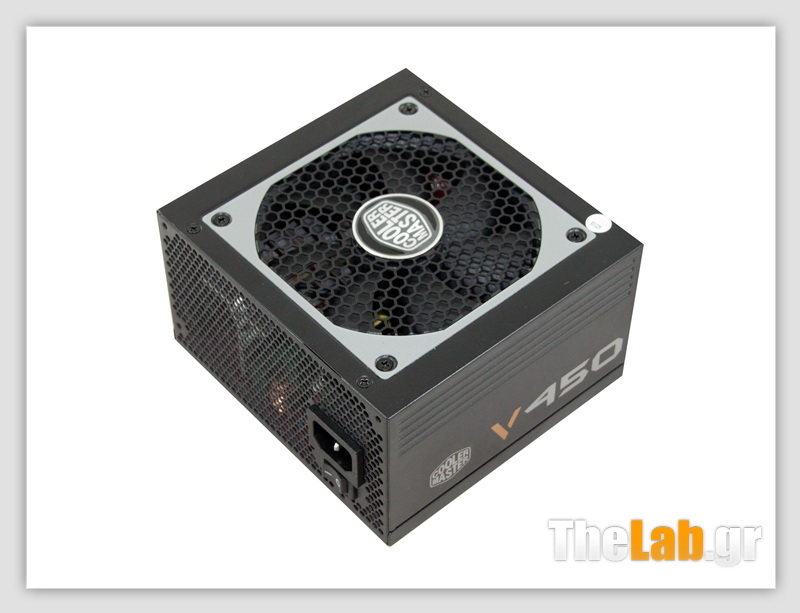

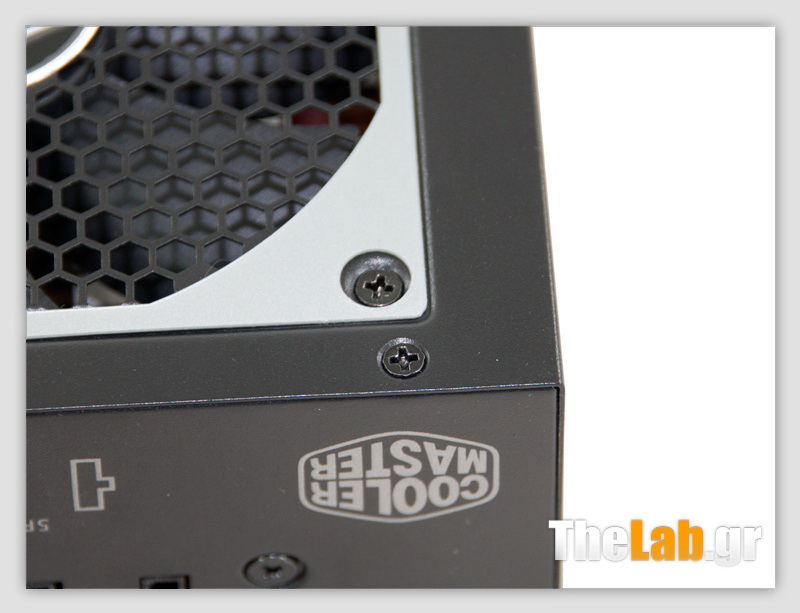

    Το μικρό PSU διαθέτει όμορφο φινίρισμα και σε γενικές γραμμές η ποιότητα κατασκευής του, εξωτερικά τουλάχιστον, δείχνει καλή. Το μόνο που δε μας άρεσε και τόσο πολύ είναι η κάπως γυαλιστερή επιφάνεια του είναι επιρρεπής στις δαχτυλιές, οπότε και μας ταλαιπώρησε λίγο κατά τη διάρκεια της φωτογράφησης. Στο μπροστινό μέρος του PSU βρίσκουμε ένα μικρό διακόπτη on/off κάτω από την υποδοχή ρεύματος και την κλασσική κυψελοειδή γρίλια εξαερισμού.


    IMG_6428_small.jpgIMG_6429_small.jpgIMG_6430_small.jpgIMG_6434_small.jpgIMG_6435_small.jpgIMG_6437_small.jpg

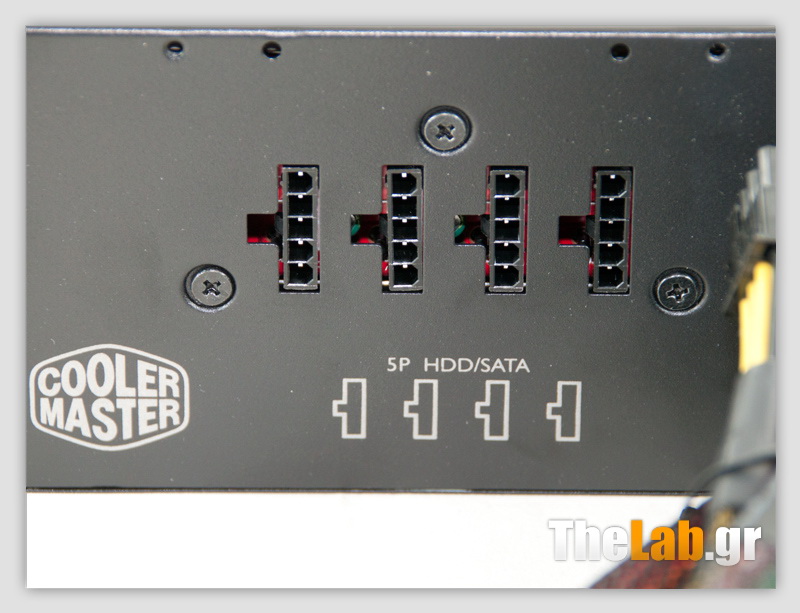

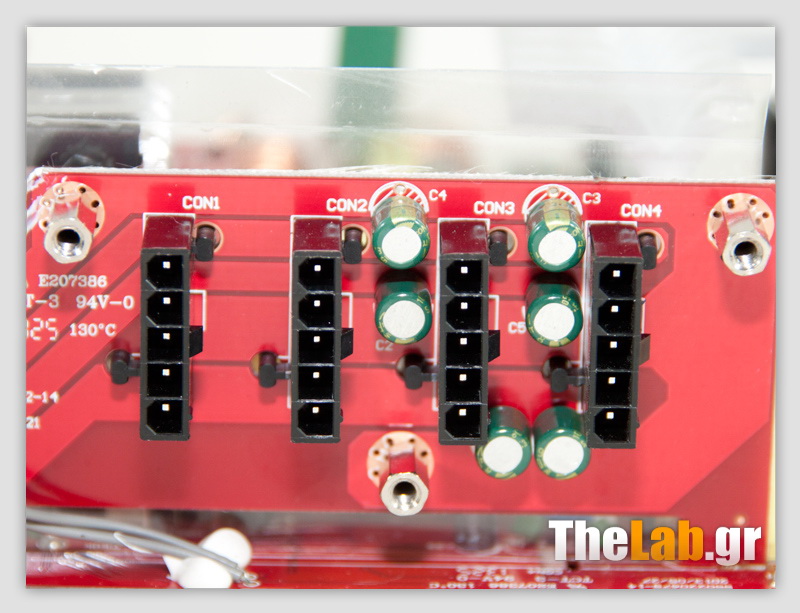

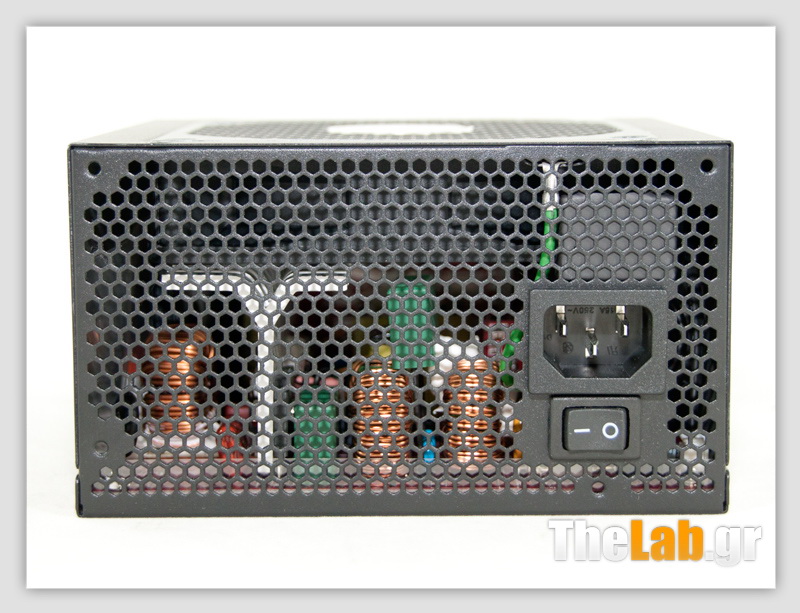

    Στο πίσω μέρος η modular πλακέτα διαθέτει μόλις τέσσερις υποδοχές τη στιγμή που η CM το εφοδιάζει με μόνο τρεις αποσπώμενες καλωδιώσεις. Επίσης η ταμπέλα με τα χαρακτηριστικά είναι ιδιαίτερα μεγάλη και καλύπτει όλο το κάτω μέρος του PSU.

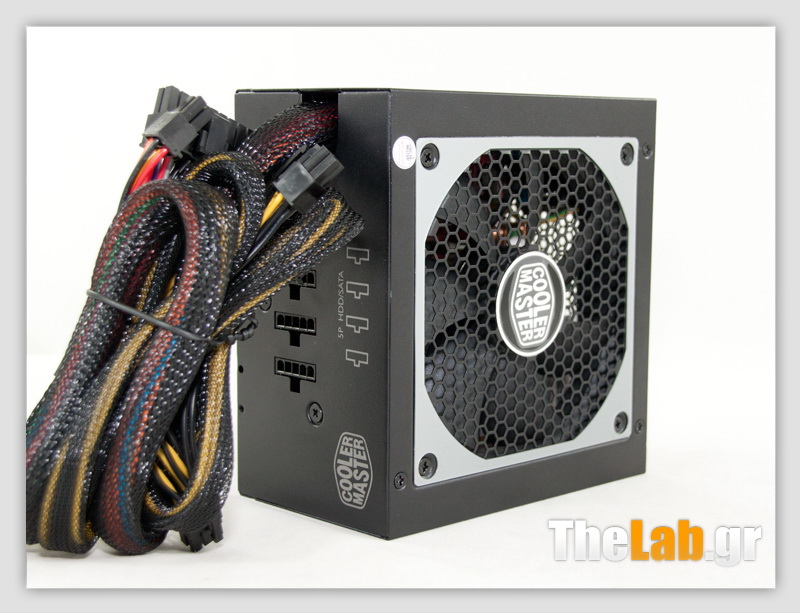

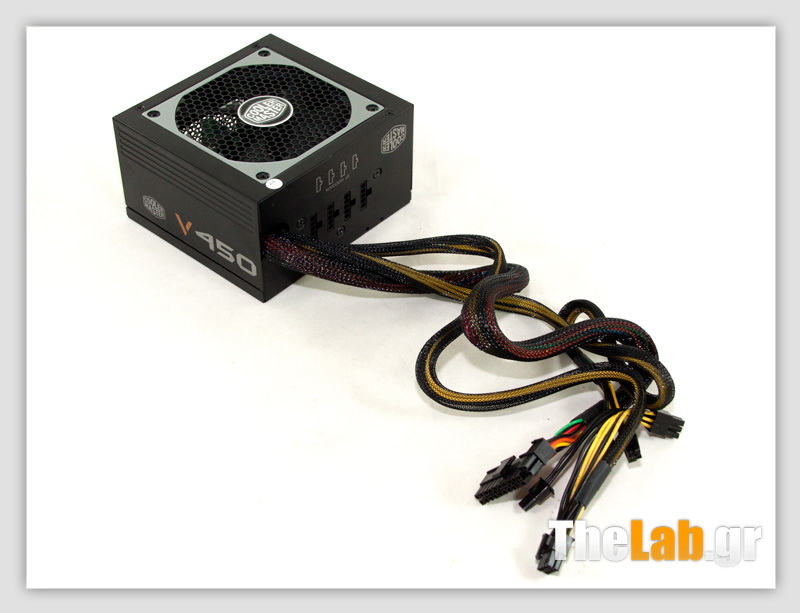

    Το PSU έχει ιδιαίτερα μικρές διαστάσεις, οπότε και θα χωρέσει άνετα σε όλα τα ATX κουτιά της αγοράς. Το μόνο που μας χαλάει κάπως είναι οι πολλές σταθερές καλωδιώσεις που διαθέτει. Θα θέλαμε τουλάχιστον οι PCIe να είναι αποσπώμενες.


    IMG_6444_small.jpgIMG_6445_small.jpgIMG_6446_small.jpgIMG_6447_small.jpgIMG_6448_small.jpgIMG_6450_small.jpg

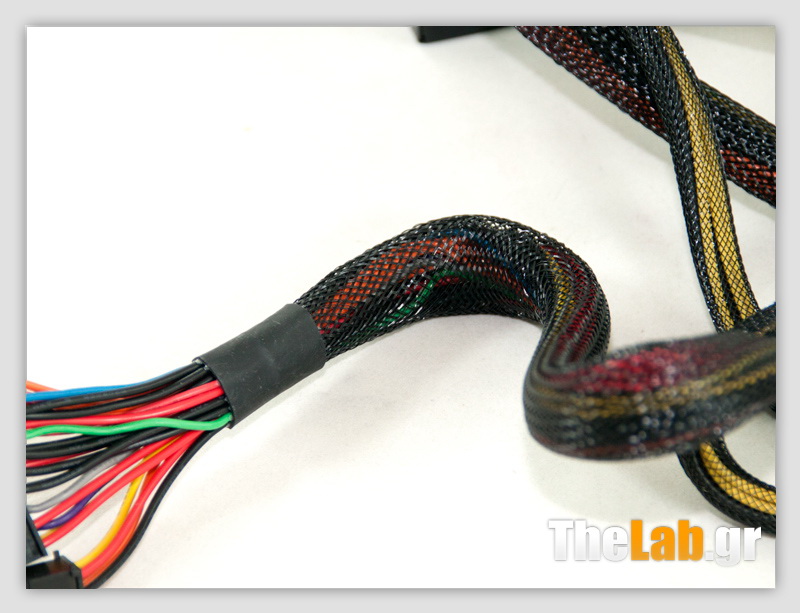

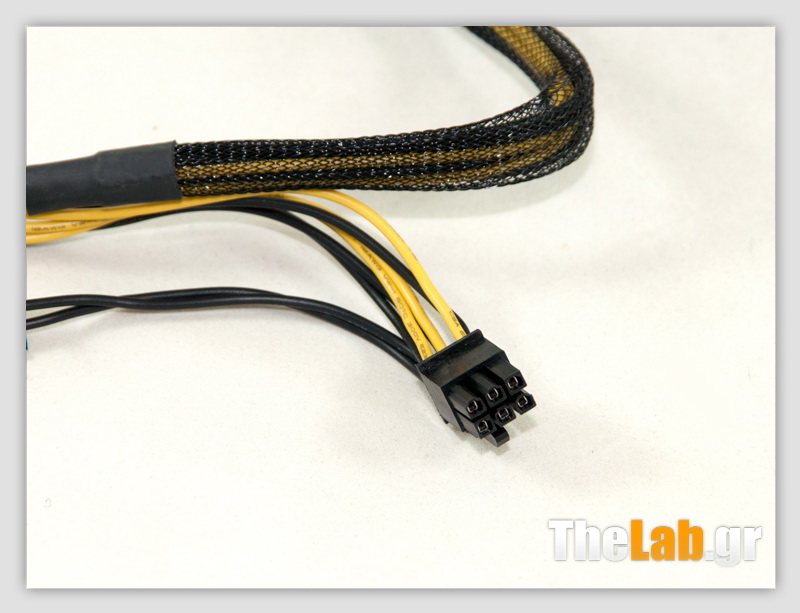

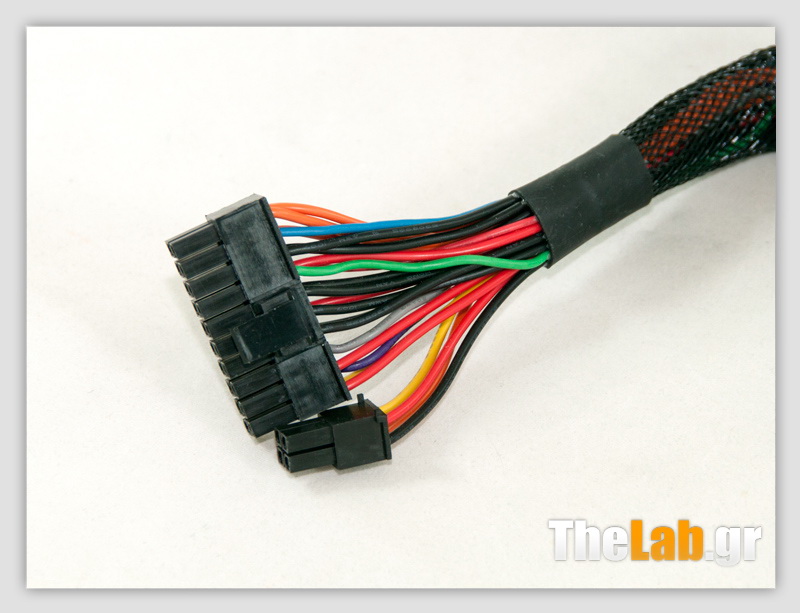

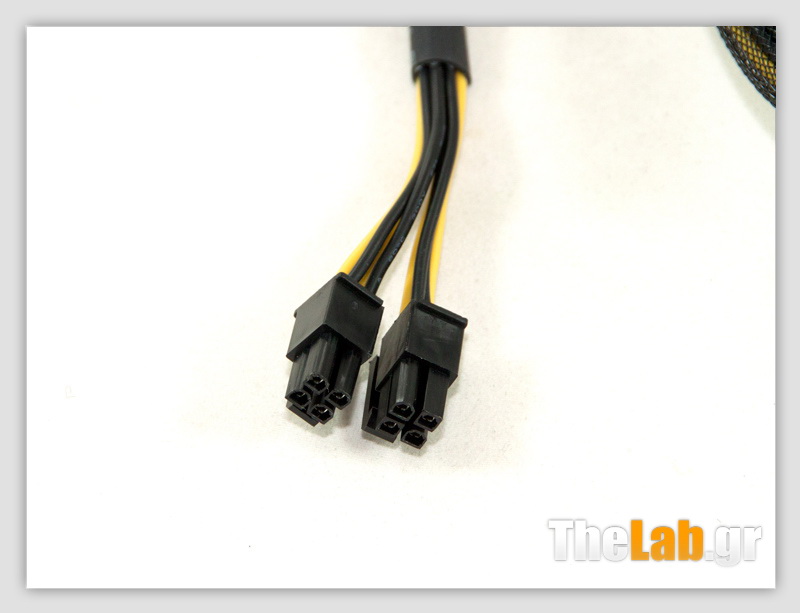

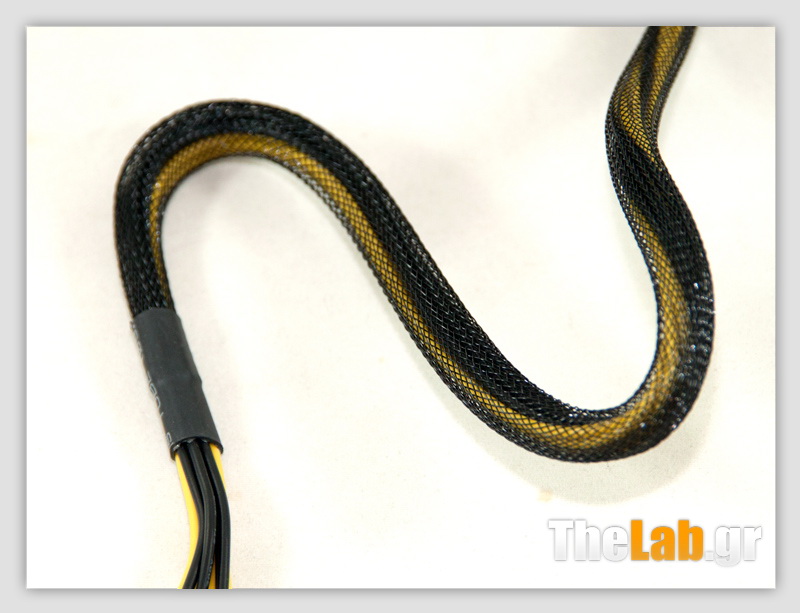

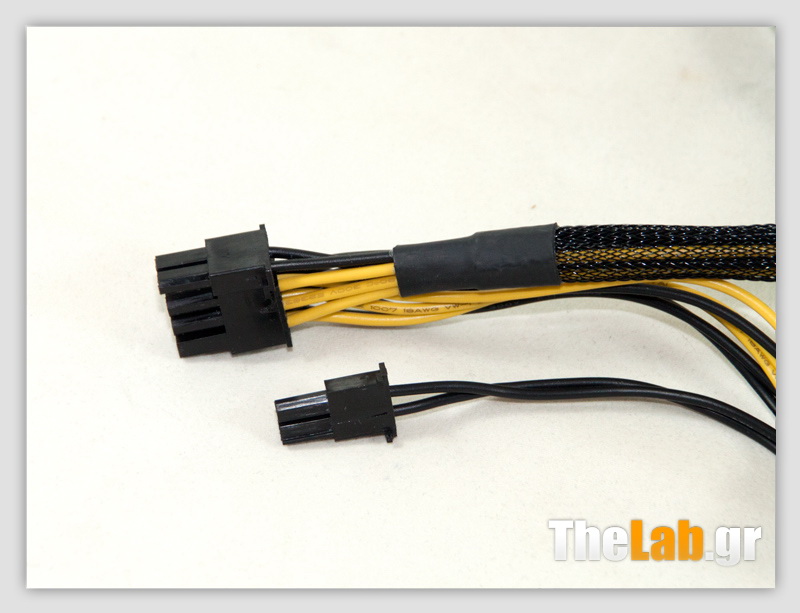

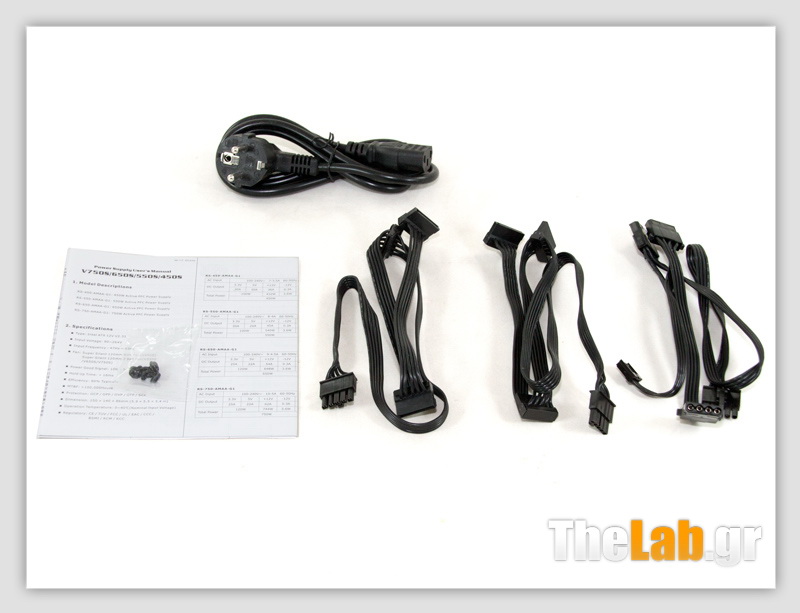

    Οι αποσπώμενες καλωδιώσεις είναι μαύρες (stealth) και πλακέ ενώ οι σταθερές είναι fully sleeved αλλά κανονικές. Περίεργος συνδυασμός. Κανονικά θα έπρεπε και οι σταθερές καλωδιώσεις να ήταν stealth αν και σε αυτή την κατηγορία τιμής δεν μπορούμε να είμαστε και πολύ απαιτητικοί.

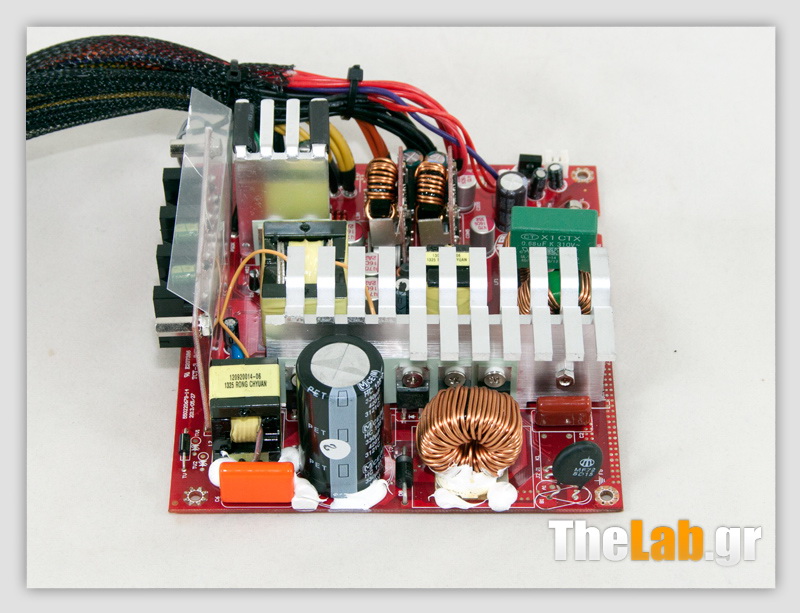

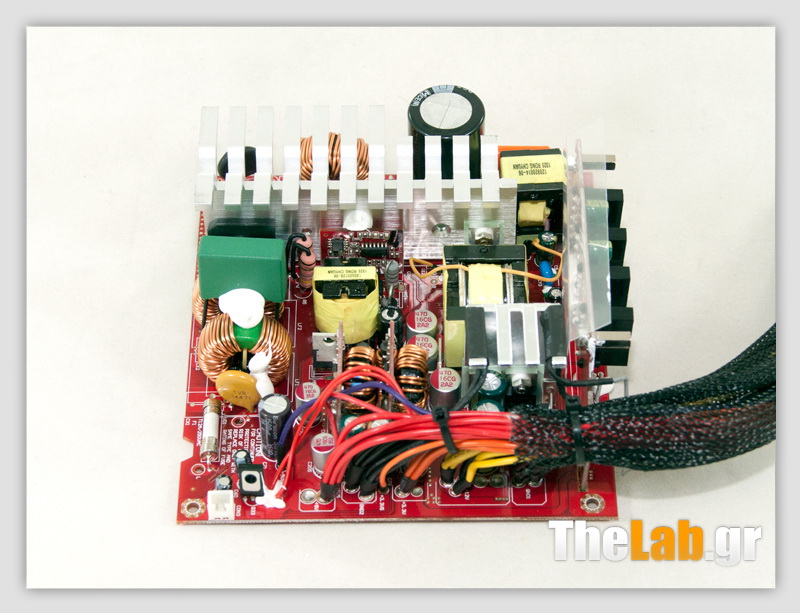

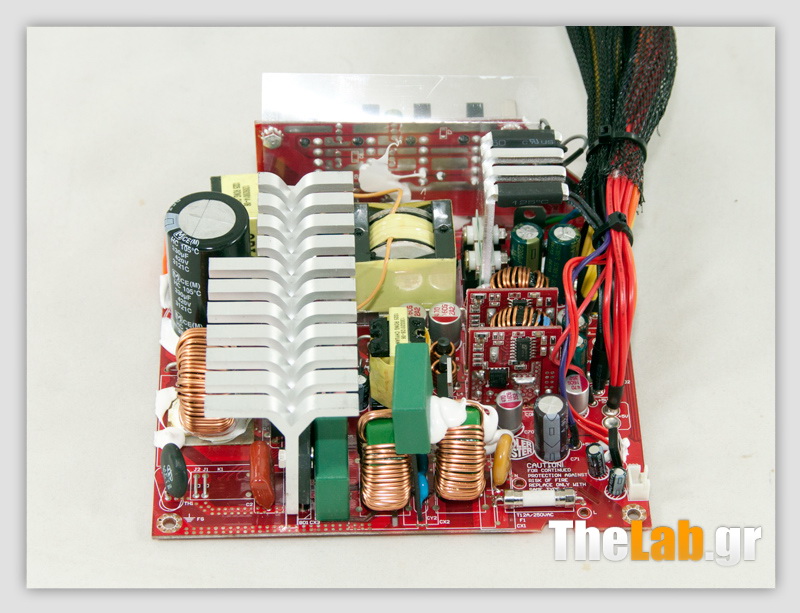

    Με την σειρά VS η CM επέστρεψε στα παλιά γνώριμα λημέρια της και πιο συγκεκριμένα στην εταιρία Enhance, που με εξαίρεση την V σειρά κατασκευάζει το σύνολο των PSUs της CM. Σίγουρα δεν πρόκειται για τον κορυφαίο κατασκευαστή PSUs μιας και ακολουθούν μια συντηρητική στρατηγική αλλά τα προϊόντα τους χαρακτηρίζονται από καλή ποιότητα και αξιοπρεπείς, τουλάχιστον, επιδόσεις.




    Στο πρωτεύον μέρος χρησιμοποιείται ένας LLC resonant μετατροπέας, για αύξηση της αποδοτικότητας και στο δευτερεύον μέρος δύο μικροί DC-DC μετατροπείς παράγουν τα 5V και 3.3V από τα +12V. Όσο για το πολύ-διαφημισμένο 3D κύκλωμα, θα ρίξουμε μια προσεχτική ματιά παρακάτω, αν και δεν υπάρχουν και πολλά να αναφέρουμε.

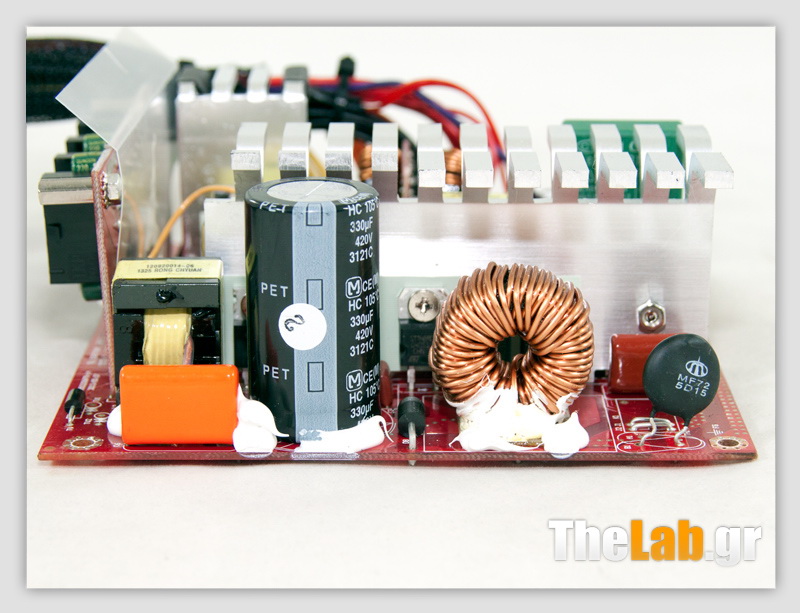

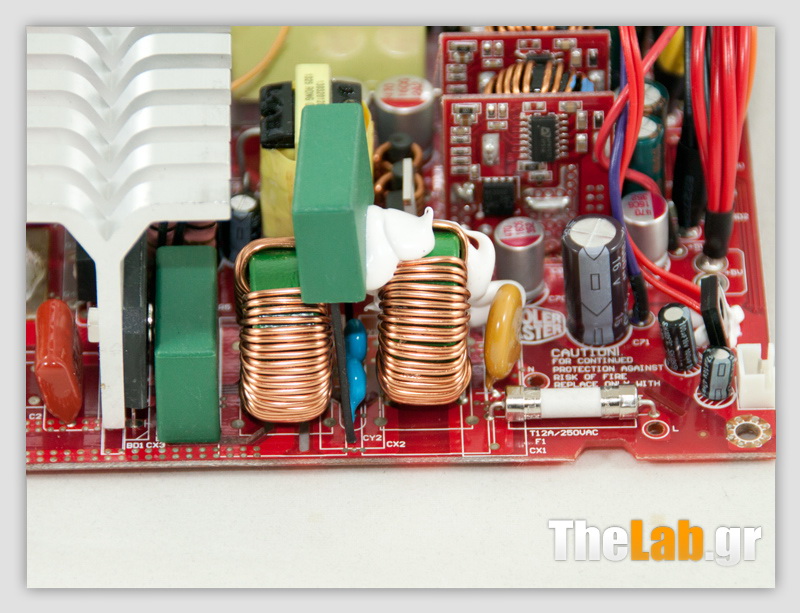

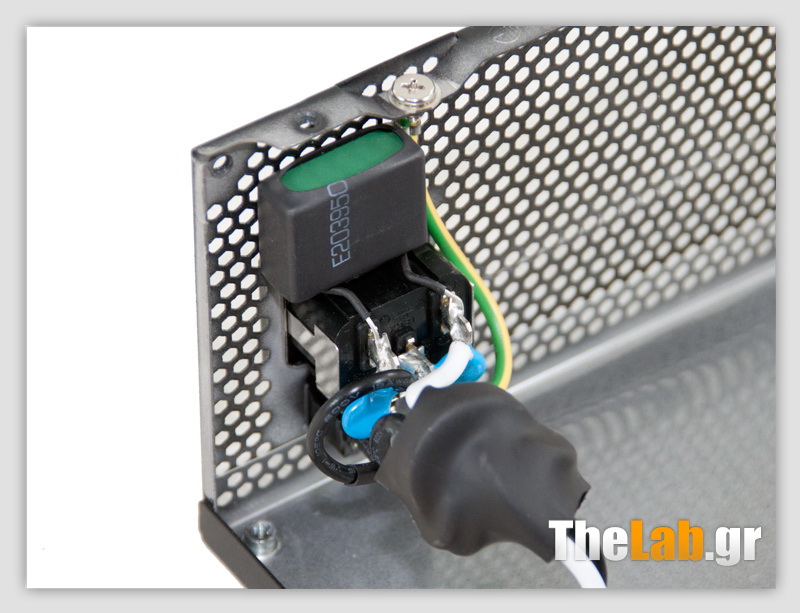

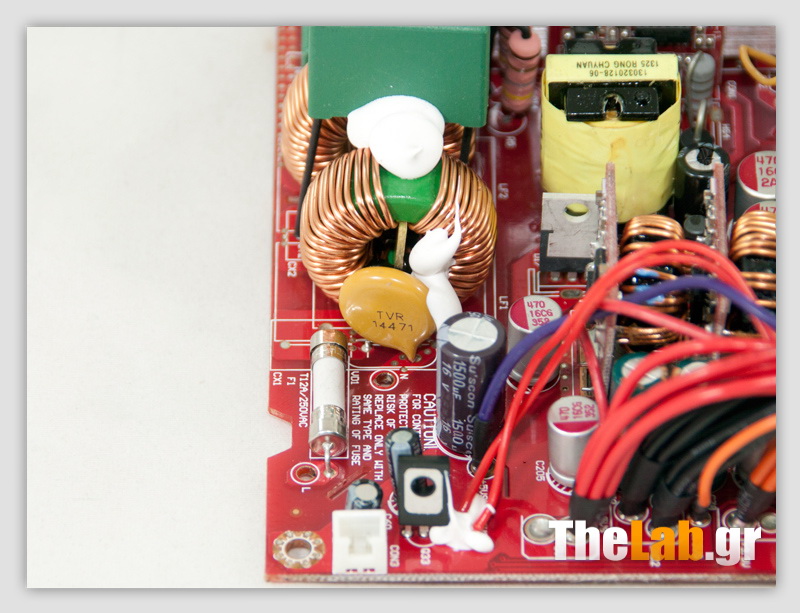

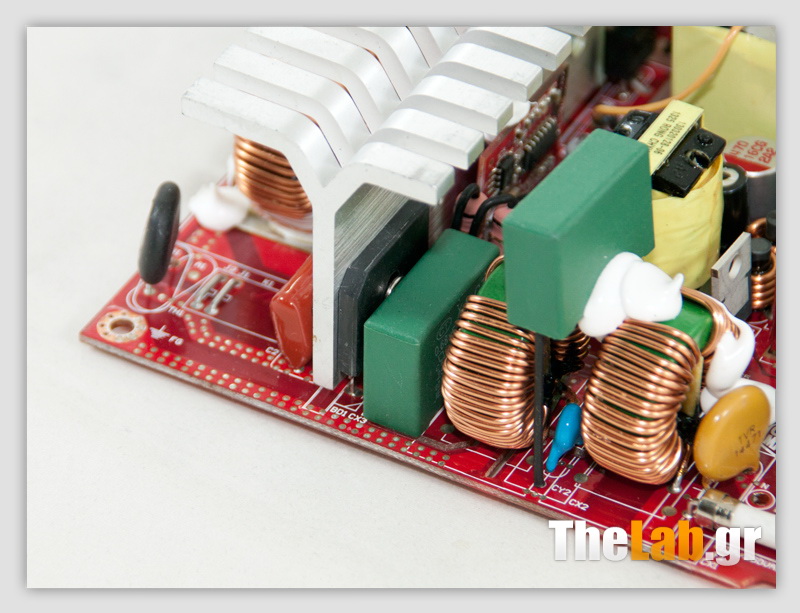

    Το πρώτο μέρος του transient ή EMI φίλτρου ξεκινά στην υποδοχή ρεύματος και αποτελείται από έναν X και δύο Y πυκνωτές. Συνεχίζει στην κύρια πλακέτα με δύο CM (Common Mode) πηνία, δύο X και δύο Y πυκνωτές. Επίσης περιέχει και ένα βαρίστορ (MOV).




    Η γέφυρα ανόρθωσης ψύχεται από την ευμεγέθης ψύκτρα του πρωτεύοντος.

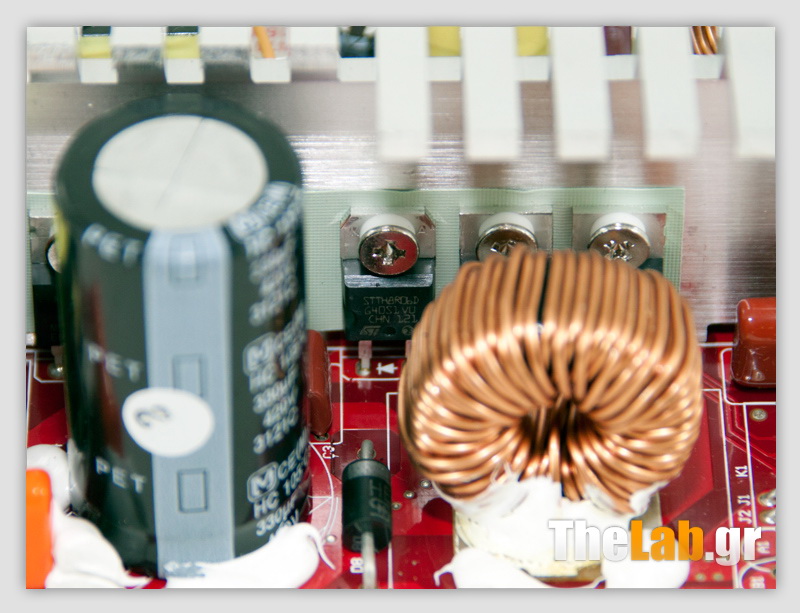

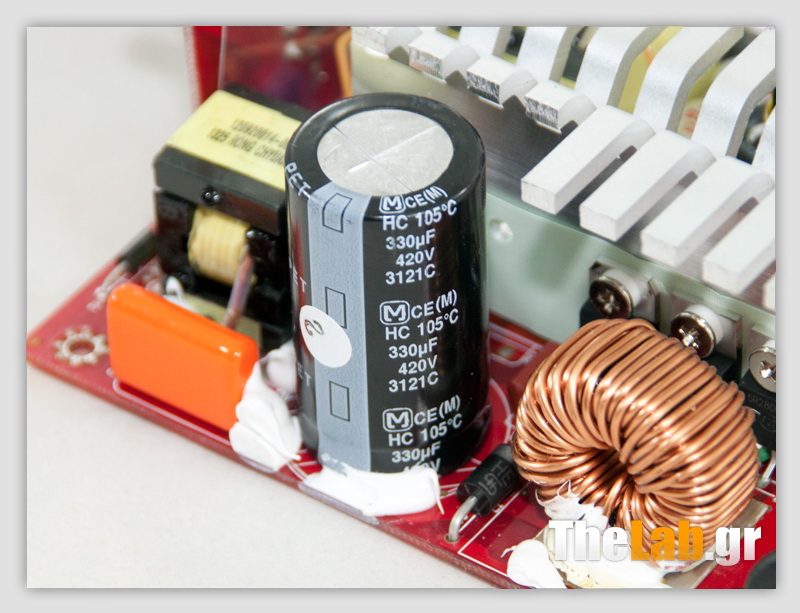

    Στο APFC κύκλωμα χρησιμοποιούνται δύο Infineon IPP50R280CE και μία STTH8R06D boost δίοδος. Ο κύριος πυκνωτής εξομάλυνσης προέρχεται από την Panasonic (420 V, 330 μF, 105°C, HC series).




    Τα κύρια switching fets είναι ένα ζευγάρι Magnachip MDP18N50.

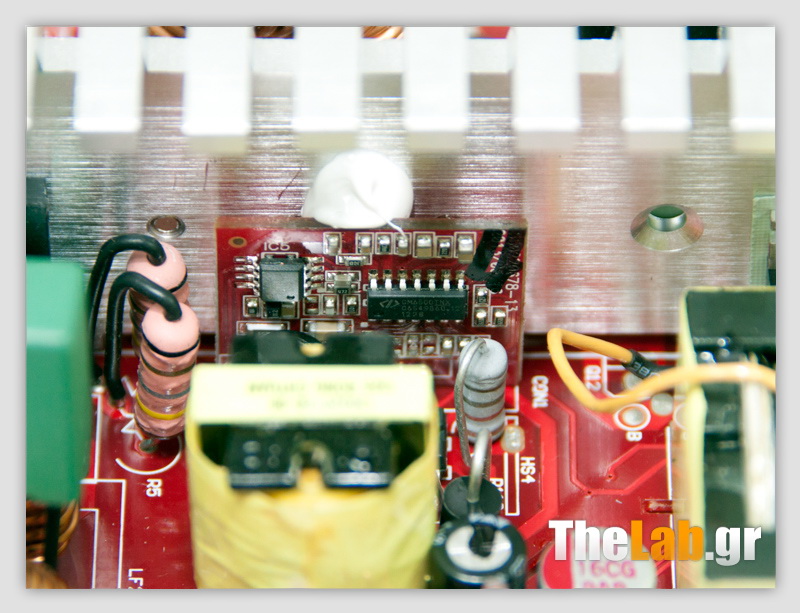

    Ο ελεγκτής του APFC κυκλώματος βρίσκεται πάνω σε αυτή την μικρή πλακέτα και είναι ένας Champion CM6500TNX. Το δεύτερο, μικρότερο, ολοκληρωμένο πάνω στην ίδια πλακέτα είναι ένας CM03X Green PFC ελεγκτής που υποβοηθά τον κύριο και προσφέρει υψηλότερη αποδοτικότητα.

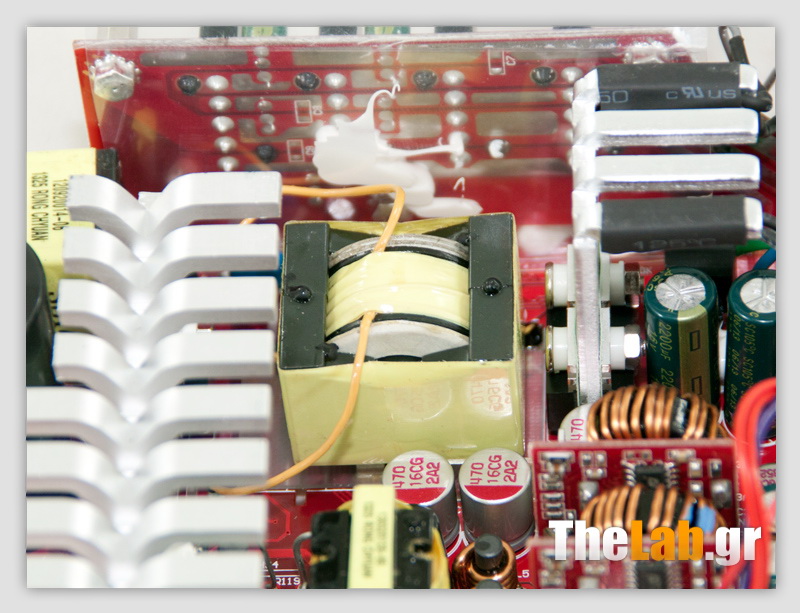

    Ο κύριος μετασχηματιστής είναι ιδιαίτερα μικρός.

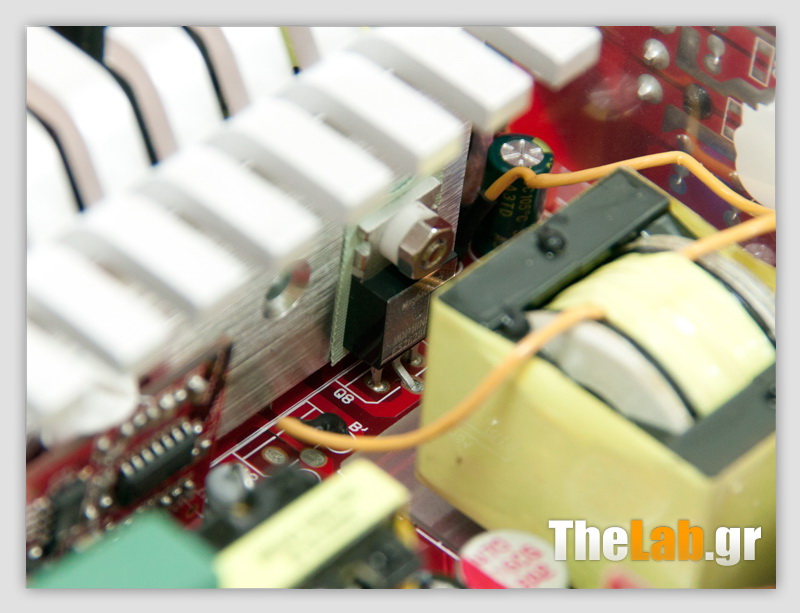

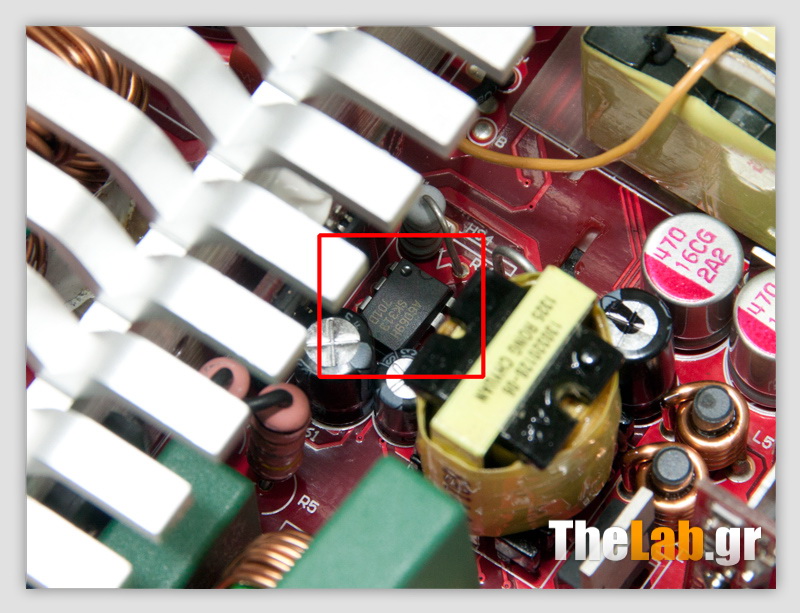

    Ο standby PWM ελεγκτής είναι ένα STR-A6069H IC και τα 5VSB ανορθώνονται από ένα PFR10V45CT SBR.

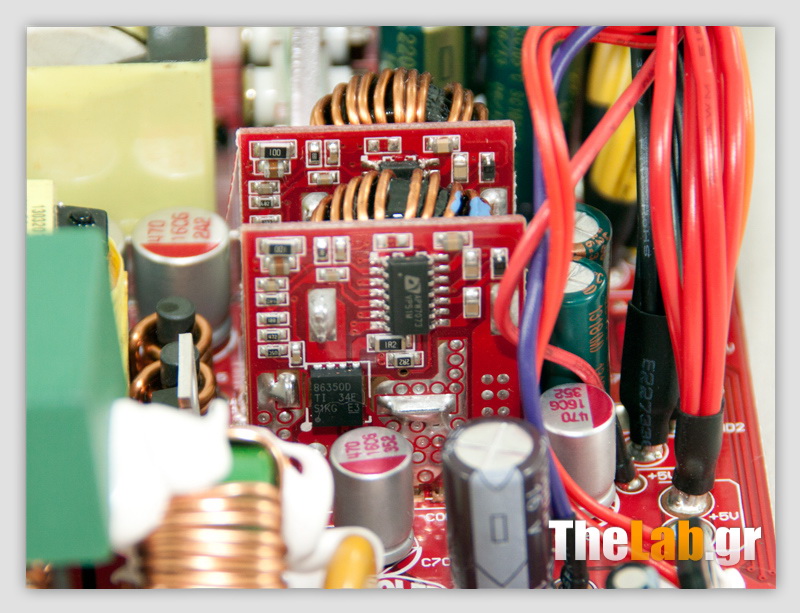

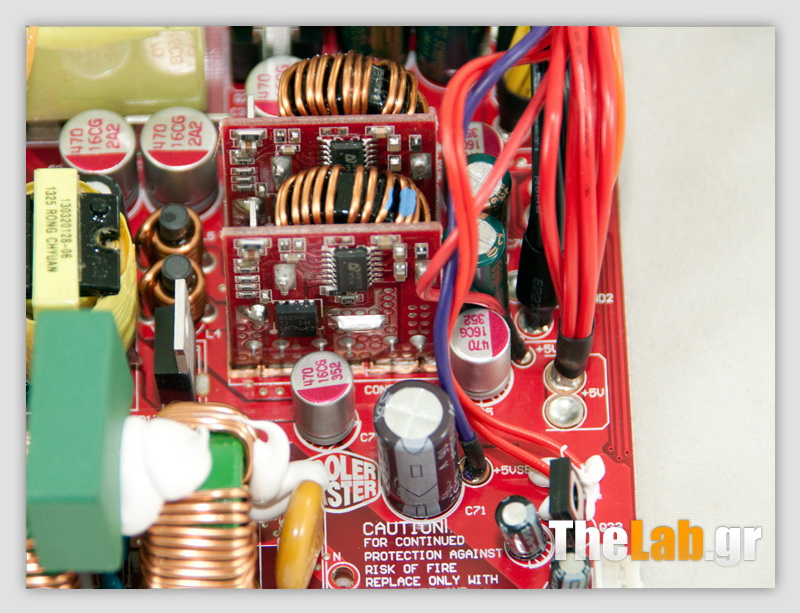

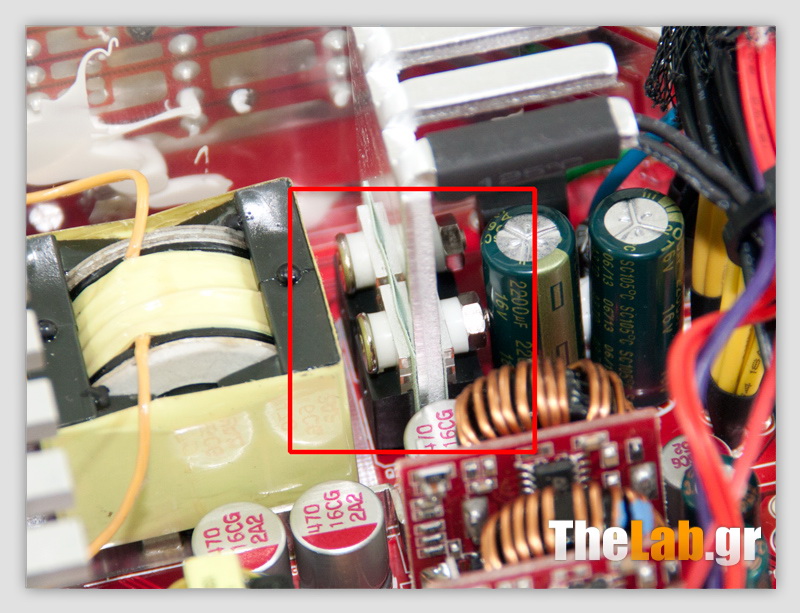

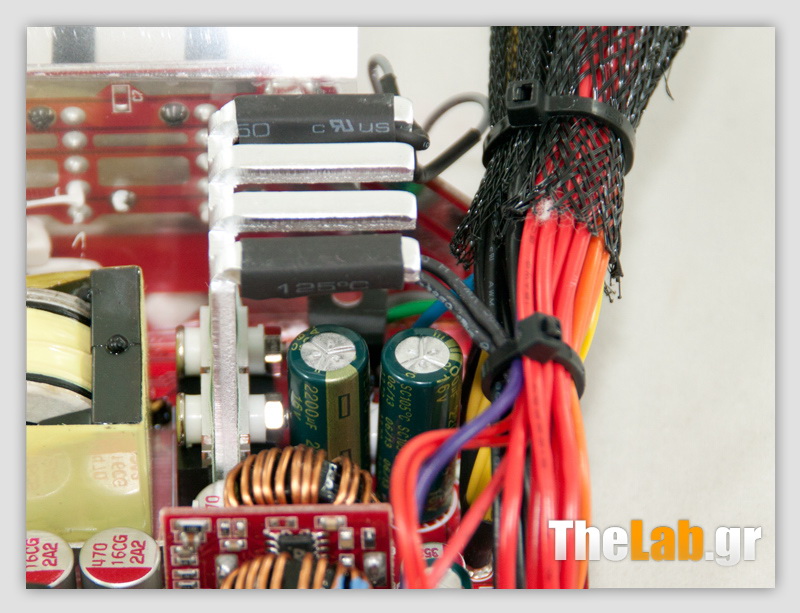

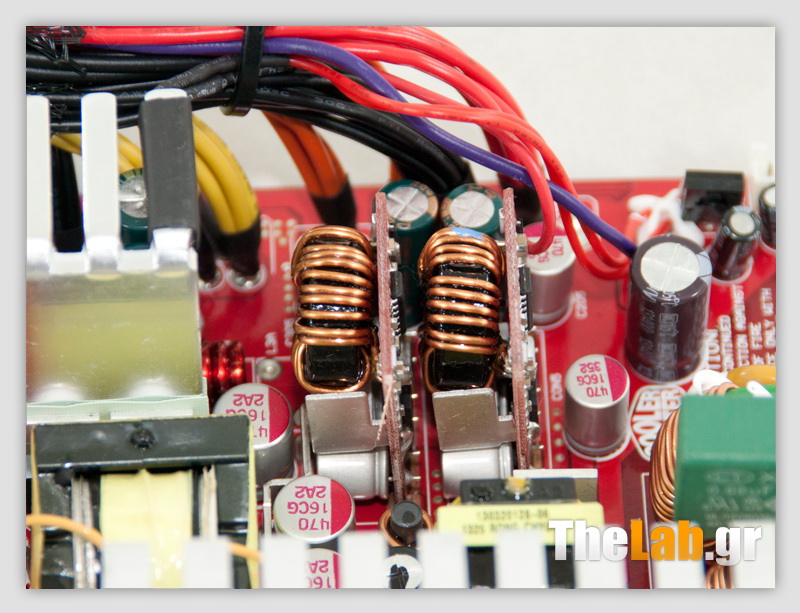

    Τα +12V παράγονται από τέσσερα Infineon IPP041N04N και δύο πολύ μικροί DC-DC μετατροπείς παράγουν τα δευτερεύοντα rails. Σε καθέναν από αυτούς υπάρχει ένας APW7073 PWM ελεγκτής και ένα mosfet.




    Αρκετοί πολυμερικοί και ηλεκτρολυτικοί πυκνωτές της Teapo χρησιμοποιούνται στο δευτερεύον για την περιστολή του ripple.


    IMG_6500_small.jpgIMG_6501_small.jpgIMG_6502_small.jpgIMG_6503_small.jpgIMG_6505_small.jpg

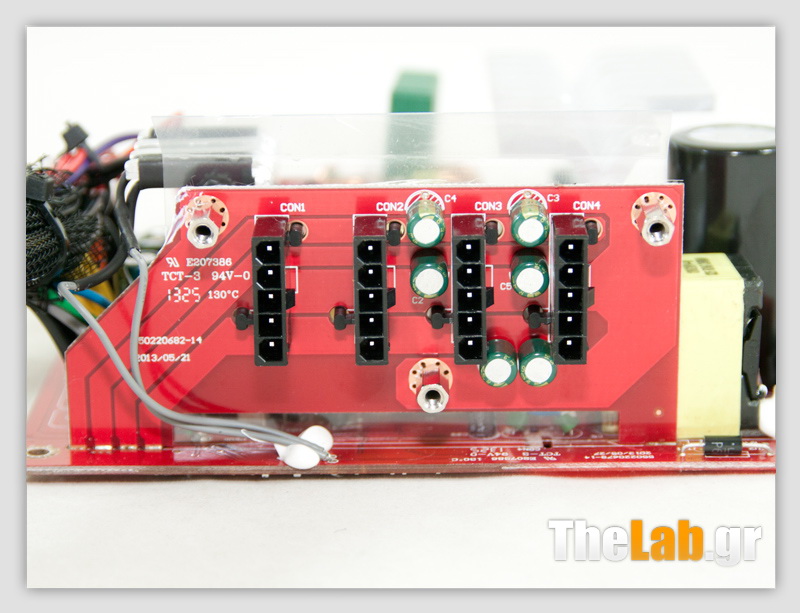

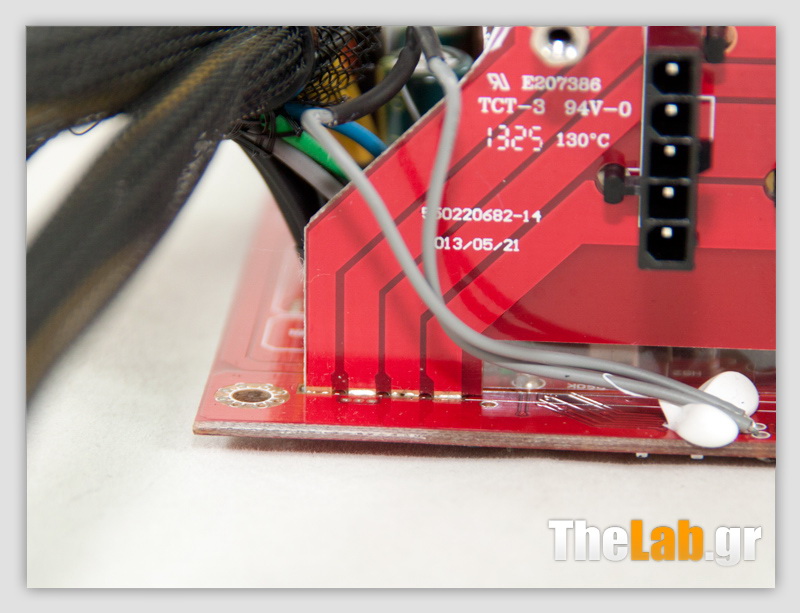

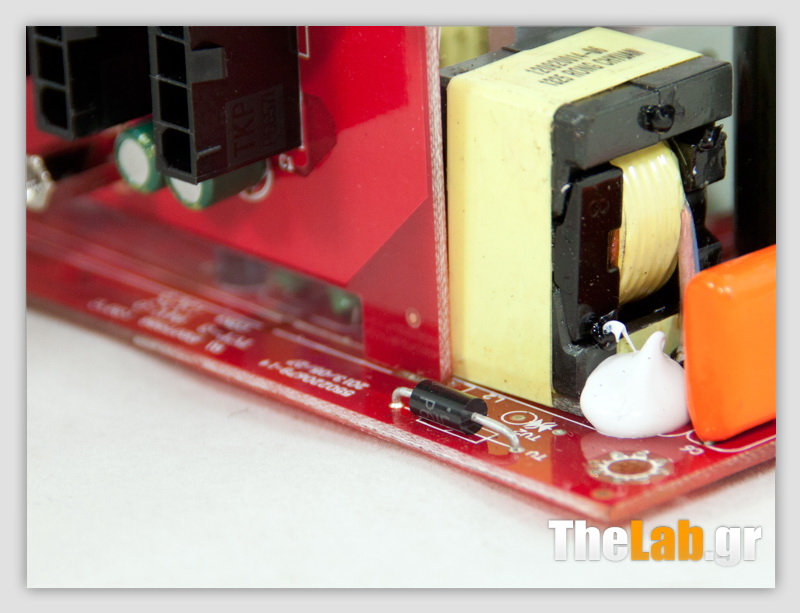

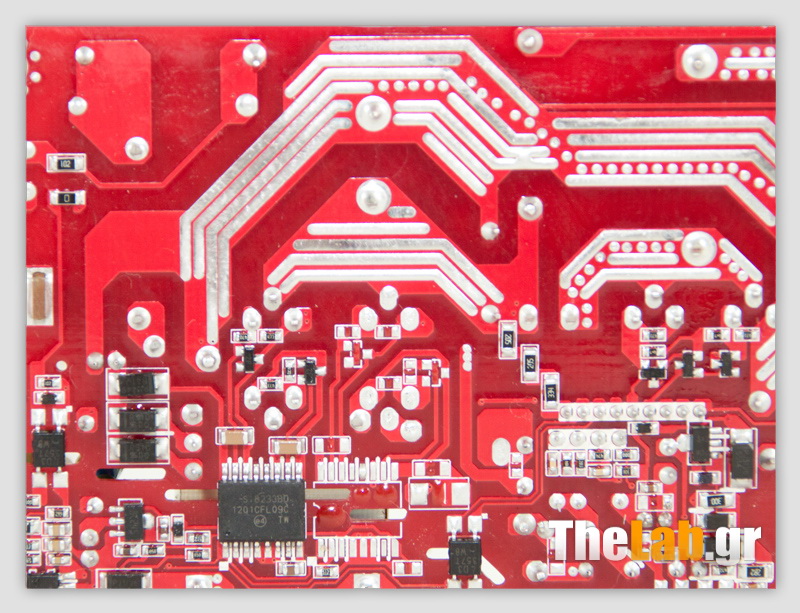

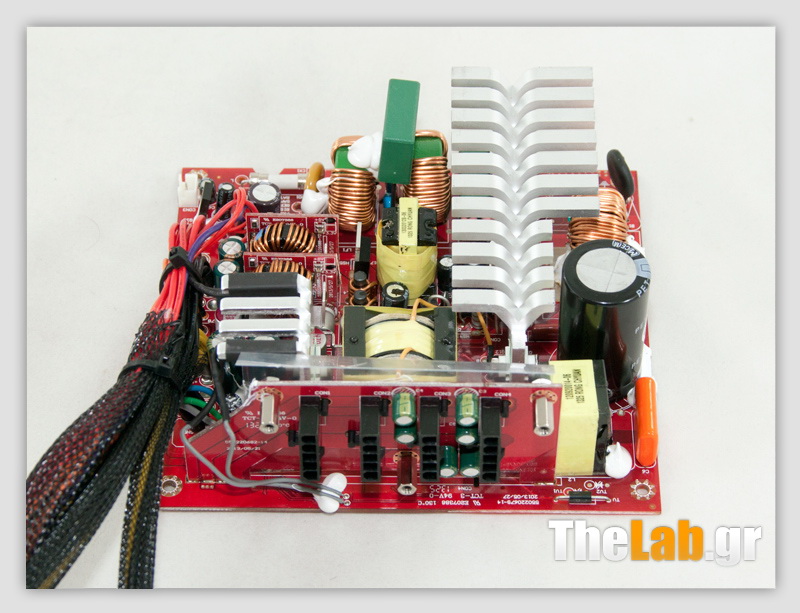

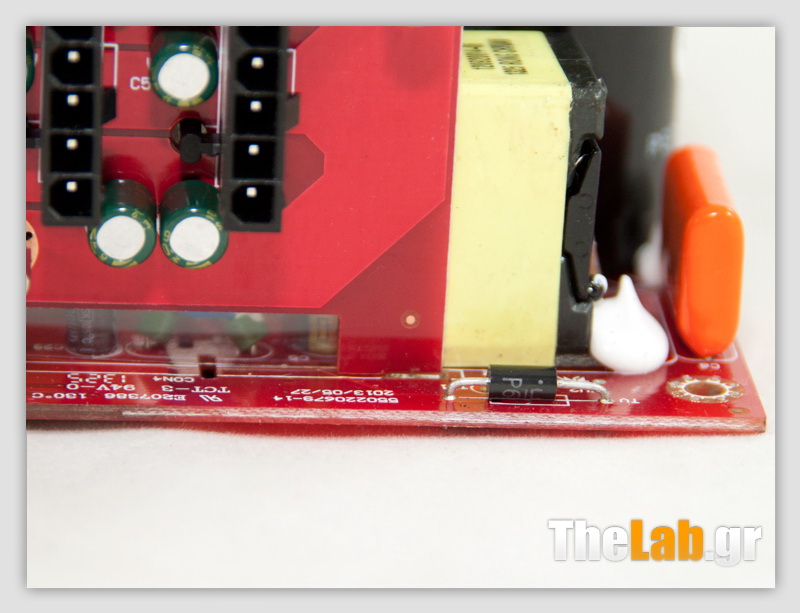

    To 3D κύκλωμα για το οποίο η CM κάνει λόγο είναι απλά η modular πλακέτα η οποία στην ουσία είναι κολλημένη στην κύρια, έτσι ώστε να φαίνεται ως συνέχεια της τελευταίας. Στην ουσία λοιπόν δεν πρόκειται για κάτι το ιδιαίτερο και ούτε για κάτι που δεν έχουμε ξανασυναντήσει στο παρελθόν, μιας και αρκετοί κατασκευαστές χρησιμοποιούν την ίδια τεχνική για να μειώσουν τις απώλειες αλλά και για να αυξήσουν την αποδοτικότητα. Δεν ονόμασαν πάντως το συγκεκριμένο κύκλωμα 3D.


    IMG_6506_small.jpgIMG_6507_small.jpgIMG_6508_small.jpgIMG_6509_small.jpgIMG_6510_small.jpg

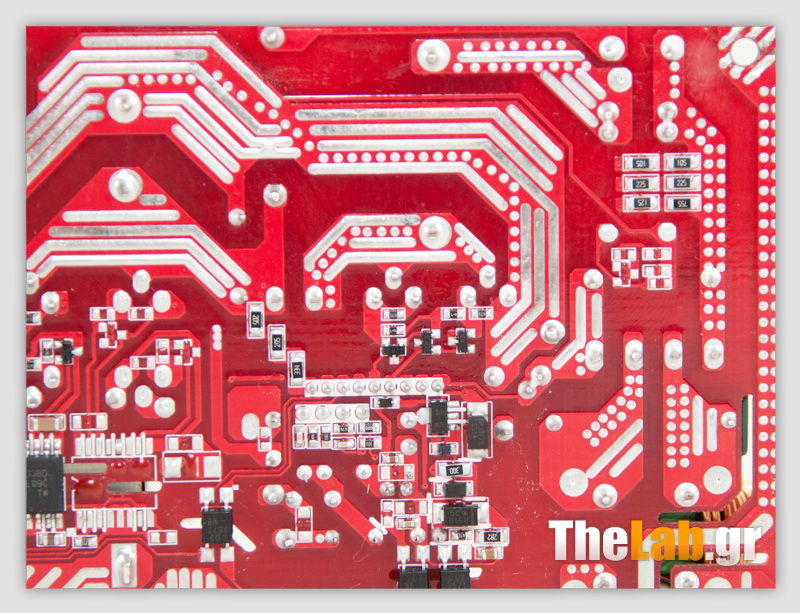

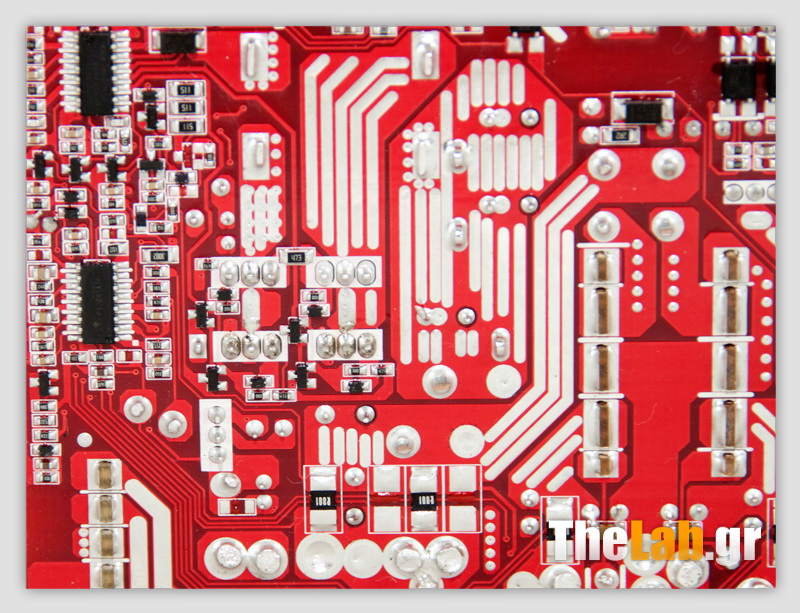

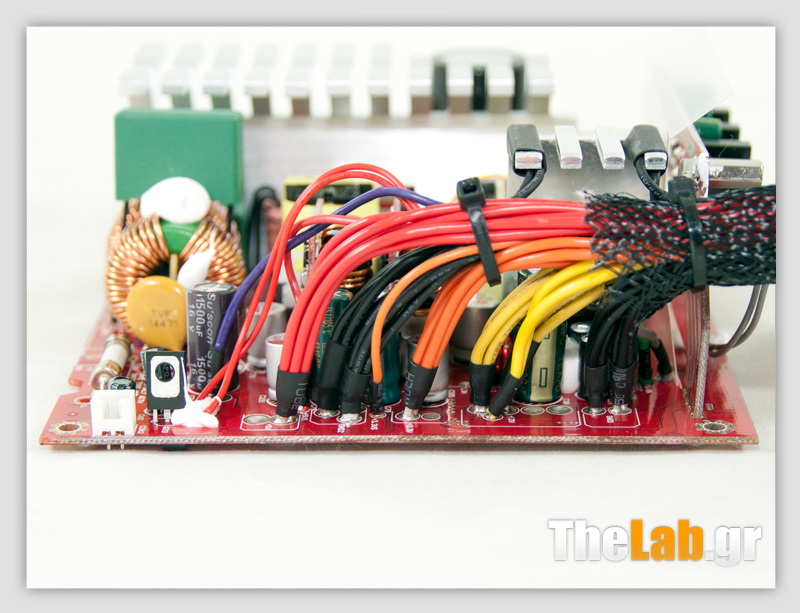

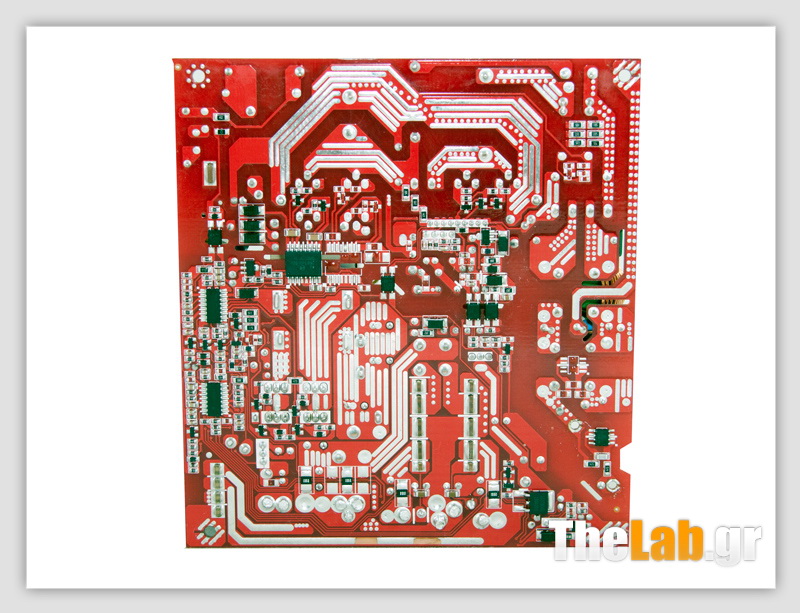

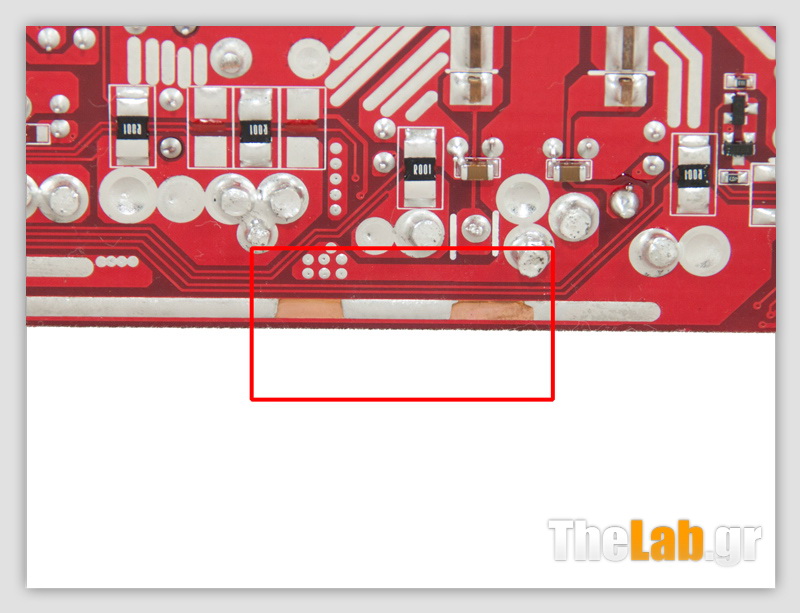

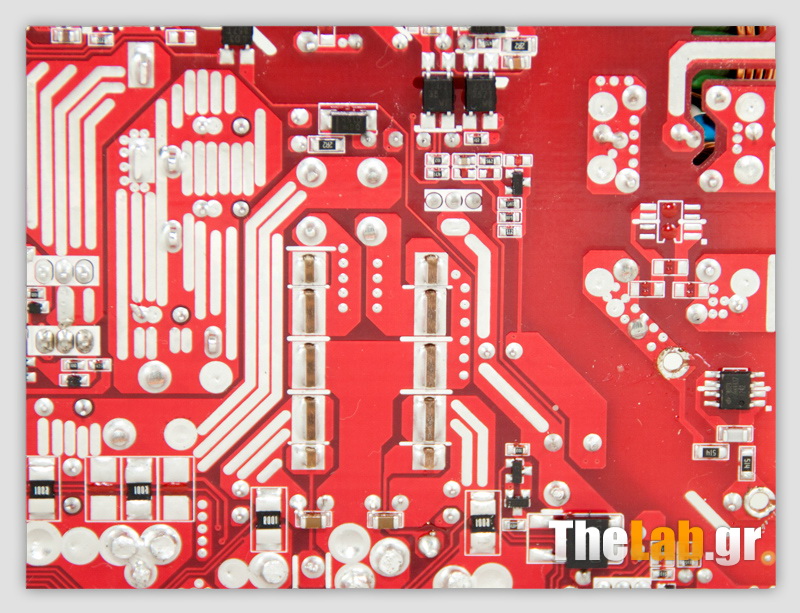

    H ποιότητα των κολλήσεων στο πίσω μέρος της κύριας πλακέτας είναι αρκετά καλή, αν και σε μερικά σημεία εντοπίσαμε μερικά ποδαράκια εξαρτημάτων που ήταν μακρύτερα από όσο θα θέλαμε.

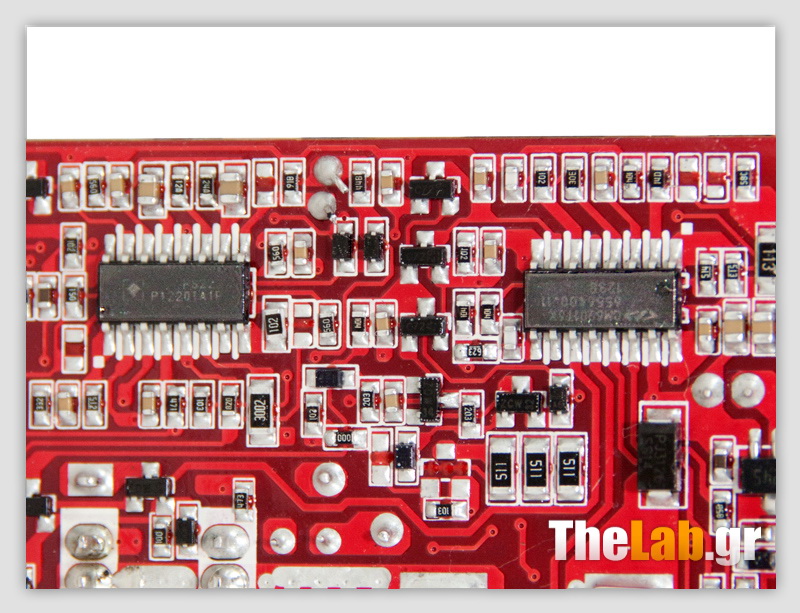

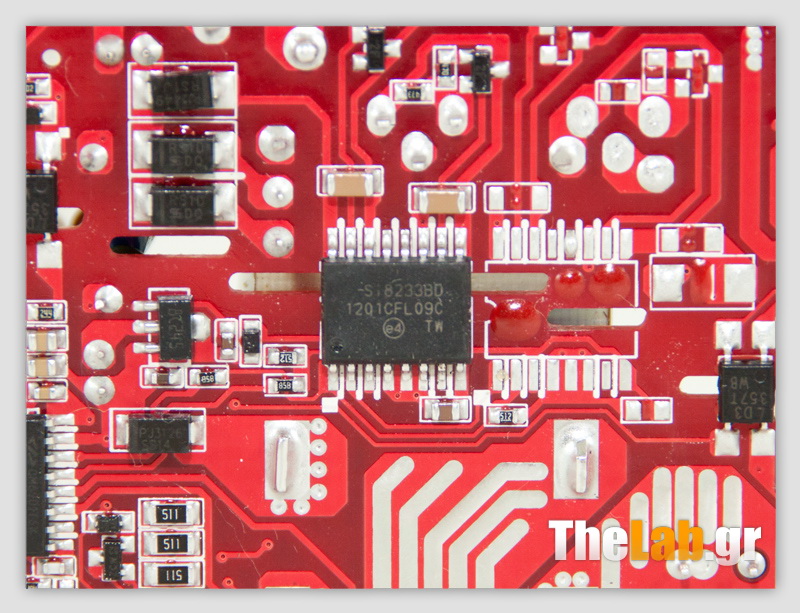

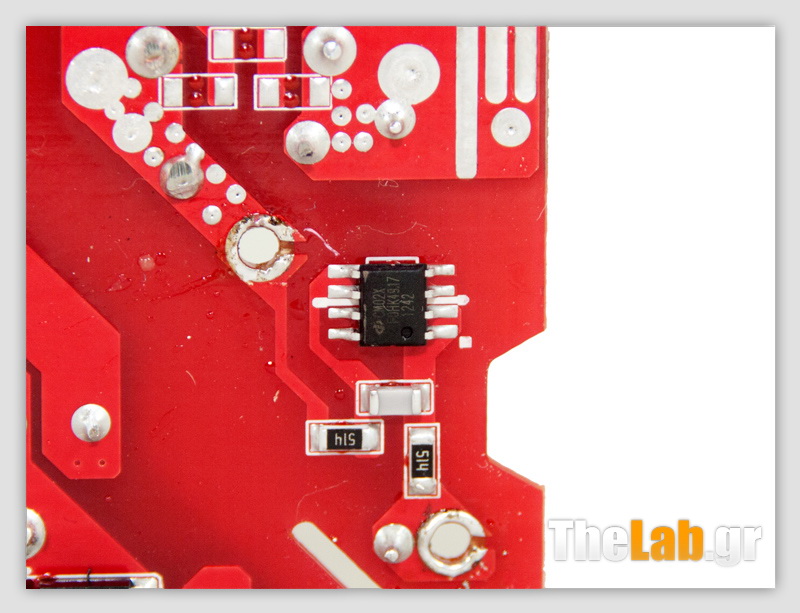

    Σε αυτή την πλευρά της πλακέτας βρήκαμε ένα CM02X κάτω από το transient φίλτρο. Το συγκεκριμένο αυξάνει την αποδοτικότητα μιας και βοηθά στην αποφόρτωση των bleeding αντιστάσεων, όταν το PSU είναι εκτός τάσης. Εδώ βρίσκουμε και τον LLC resonant ελεγκτή, ένα CM6901, ένα SITI PS223 και ένα Silicon Labs Si8233BD που απομονώνει το πρωτεύον από το δευτερεύον.




    Στο V550S νομίζαμε ότι ήταν πρόβλημα της πλακέτας αλλά τελικά το συγκεκριμένο trace έχει κοπεί επίτηδες από το εργοστάσιο. Λογικά στην επόμενη αναβάθμιση της γραμμής παραγωγής αυτό θα διορθωθεί, αν και δεν επηρεάζει καθόλου και έτσι όπως είναι

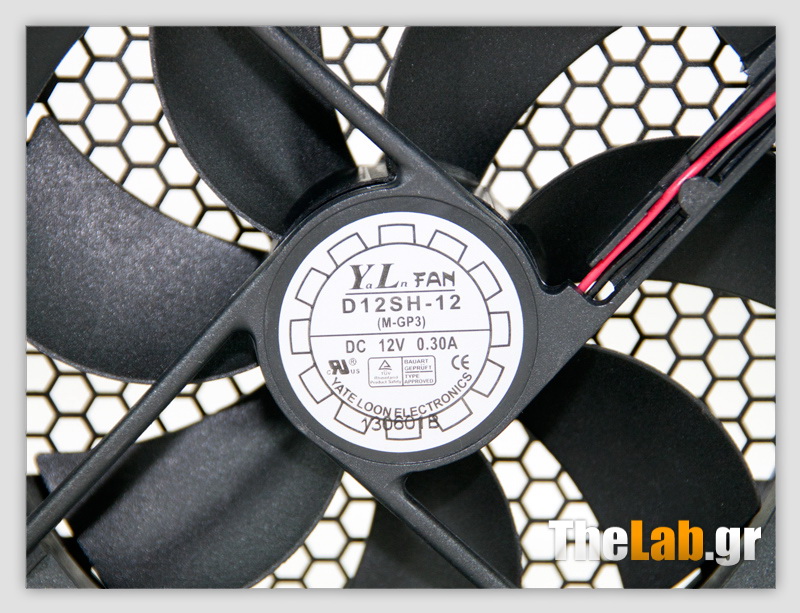

    Ο ανεμιστήρας κατασκευάζεται από την Yate Loon και χρησιμοποιεί ρουλεμάν, έτσι έχει μεγάλη διάρκεια ζωής. Ο κωδικός του μοντέλου του είναι D12SH-12 (12 V, 2200 RPM, 88 CFM, 40 dBA).



    Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια δύο Chroma 6314A mainframes, δύο παλμογράφων Picoscope 3424 με τέσσερις αναλογικές εισόδους ο καθένας, ενός παλμογράφου Rigol DS1052E (hacked to DS1102E), ενός Picotech TC-08 thermocouple data logger με οκτώ κανάλια, ενός Fluke 175, ενός επαγγελματικού power meter (Yokogawa WT210) και ενός ειδικά διαμορφωμένου ξύλινου κουτιού που με τη βοήθεια των κατάλληλων πηγών θερμότητας παίζει το ρόλο του Hot Box.

    Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του V450S (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80%,100% και 110% του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.








    Voltage Regulation & Efficiency Tests
    Cooler Master V450S
    Test # 12V 5V 3.3V 5VSB DC/AC (Watts) Efficiency Fan Speed (RPM) Noise (dBA) Temps (In/Out) PF/AC Volts
    1 5.555A 1.993A 1.983A 1.000A 89.71 92.02% 550 30.3 36.48°C 0.819
    12.271V 5.008V 3.322V 4.978V 97.49 39.77°C 230.2V
    2 11.481A 4.005A 3.992A 1.205A 179.72 92.95% 550 30.3 37.04°C 0.927
    12.244V 4.989V 3.304V 4.960V 193.36 41.23°C 230.1V
    3 14.333A 5.012A 5.006A 1.616A 224.73 92.59% 1043 34.8 38.92°C 0.945
    12.230V 4.980V 3.294V 4.941V 242.72 43.90°C 230.1V
    4 17.190A 6.031A 6.024A 2.030A 269.73 92.11% 1390 40.9 39.99°C 0.955
    12.215V 4.970V 3.285V 4.922V 292.84 45.31°C 230.1V
    5 23.084A 8.071A 8.081A 2.450A 359.69 91.19% 1885 45.8 42.13°C 0.967
    12.187V 4.953V 3.267V 4.895V 394.45 47.93°C 230.1V
    6 29.812A 9.104A 9.139A 2.560A 449.61 90.35% 1895 46.1 43.77°C 0.973
    12.158V 4.939V 3.249V 4.881V 497.63 50.17°C 230.1V
    7 33.557A 9.117A 9.157A 2.561A 494.57 89.91% 1895 46.1 44.82°C 0.974
    12.141V 4.933V 3.243V 4.874V 550.05 52.54°C 230.0V
    CL1 0.098A 12.003A 12.005A 0.004A 100.58 86.48% 1610 43.1 42.06°C 0.856
    12.255V 4.983V 3.294V 5.020V 116.30 47.85°C 230.2V
    CL2 35.980A 1.001A 1.003A 1.002A 450.82 91.09% 1900 46.2 44.81°C 0.972
    12.163V 4.959V 3.276V 4.932V 494.93 52.47°C 230.1V





    Το μικρό V450S σημείωσε υψηλό efficiency στις παραπάνω δοκιμές, με κοντά 93% να αποτελεί την υψηλότερη ένδειξη που κατέγραψε το power meter μας. Πρόκειται για μια ιδιαίτερα υψηλή τιμή που συνήθως συναντούμε σε Platinum PSUs. Επίσης ακόμη και κατά τη διάρκεια του overload test (110%) και παρά τη μεγάλη θερμοκρασία μέσα στο hotbox το PSU λειτούργησε απροβλημάτιστα. Να σημειώσουμε ακόμη ότι το V450S διαθέτει μια αρκετά ψυχρή λειτουργία και έπρεπε να ζεστάνουμε για πάρα πολύ ώρα το hotbox έτσι ώστε να καταφέρουμε να ανεβάσουμε τη θερμοκρασία στο εσωτερικό του, στους 45°C. Αυτό σημαίνει ότι το PSU εκλύει μικρά ποσοστά θερμότητας, χάρις στο υψηλό efficiency που έχει.

    Όσον αφορά το voltage regulation το V450S διέπρεψε και σε αυτόν τον τομέα με τα 12V να βρίσκονται στο 1%, τα 5V κάτω του 1,5% και τα 3.3V κοντά στο 2.3%. Βοηθά σίγουρα η μικρή μέγιστης ισχύς εδώ πέρα αλλά και πάλι οι παραπάνω μεταβολές είναι πολύ μικρές, κάτι που σημαίνει ότι οι τάσεις του PSU είναι πολύ σταθερές ανεξαρτήτως φορτίου.

    Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του V450S σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι 40, 60, 80 και 100W.






    Efficiency at Low Loads
    Cooler Master V450S
    Test # 12V 5V 3.3V 5VSB DC/AC (Watts) Efficiency Fan Speed (RPM) Fan Noise (dBA) PF/AC Volts
    1 1.803A 1.993A 1.979A 0.195A 39.71 87.12% 550 30.3 dBA 0.584
    12.287V 5.013V 3.329V 5.009V 45.58 230.4V
    2 3.349A 1.992A 1.982A 0.398A 59.69 90.19% 550 30.3 dBA 0.712
    12.282V 5.010V 3.326V 4.999V 66.18 230.3V
    3 4.086A 1.993A 1.985A 4.993A 69.75 91.17% 550 30.3 dBA 0.756
    12.278V 5.010V 3.324V 4.993V 76.51 230.2V
    4 4.819A 1.993A 1.984A 0.800A 79.72 91.60% 550 30.3 dBA 0.791
    12.275V 5.009V 3.323V 4.985V 87.03 230.2V







    Σε χαμηλά φορτία το V450S σημείωσε εκπληκτικά υψηλή αποδοτικότητα αποδεικνύοντας ότι η σχεδίαση του μειώνει σε πολύ μεγάλο βαθμό τις ενεργειακές απώλειες. Πρόκειται για ένα από τα πιο αποδοτικά PSUs που έχουμε δοκιμάσει, ειδικά σε τόσο χαμηλά φορτία. Ακόμη και με μόλις 40 W φορτίο το efficiency είναι άνω του 87%!


    Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (σε λειτουργία αλλά χωρίς φορτίο), καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).








    Idle / Standby
    Cooler Master V450S
    Mode 12V 5V 3.3V 5VSB Watts PF/AC Volts
    Idle 12.286V 5.023V 3.340V 5.023V 3.59 0.069
    230.7V
    Standby 0.17 0.003
    230.3V





    Σε κατάσταση αδράνειας (standby) το μικρό Cooler Master χρειάζεται μόλις 0.17 W, οπότε και υπερκαλύπτει τις απαιτήσεις της σχετικής Ευρωπαϊκής οδηγίας (ErP Lot 6 2013) που απαιτεί κάτω του 0.5 W.


    Παρακάτω παραθέτονται τα αποτελέσματα της αποδοτικότητας των 5VSB. Το πρότυπο ATX προτείνει (προσοχή δεν απαιτεί) η αποδοτικότητα στα 5VSB με 100mA, 250mA και >=1Α φορτίο να είναι μεγαλύτερη ή ίση από 50%, 60% και 70% αντίστοιχα.






    5VSB Efficiency
    Cooler Master V450S
    Test # 5VSB DC/AC (Watts) Efficiency PF/AC Volts
    1 0.102A 0.50 56.82% 0.019
    4.928V 0.88 231.0V
    2 0.252A 1.24 62.63% 0.041
    4.923V 1.98 231.1V
    3 1.002A 4.91 76.72% 0.125
    4.901V 6.40 230.7V
    4 2.502A 12.15 81.65% 0.242
    4.856V 14.88 230.5V





    To κύκλωμα των 5VSB είναι αρκετά αποδοτικό μιας και καταφέρνει και ξεπερνά το όριο του 80% αποδοτικότητας με πλήρη ισχύ.

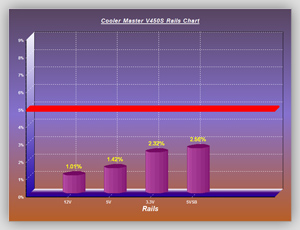

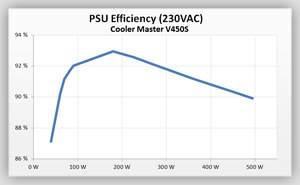

    Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του V450S σε μικρά φορτία και σε φορτία αντίστοιχα του 20-110% (tests#1-7) της μέγιστης ισχύς του. Στο δεύτερο γράφημα διαγράφεται η διακύμανση όλων των rails (σε ποσοστό %) και στα επόμενα έξι γραφήματα φαίνονται αναλυτικά οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6, καθώς και ο εκλυόμενος θόρυβος του ανεμιστήρα με την ταχύτητα των στροφών του σε όλο το εύρος λειτουργίας του PSU.






    Efficiency & Voltage Regulation Charts
    Cooler Master V450S
    Efficiency Voltage Variations Chart
    Volt_efficiency_Tests Volt_efficiency_Tests

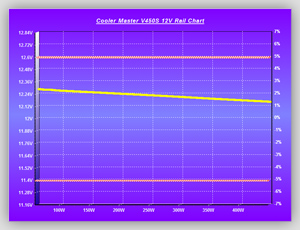

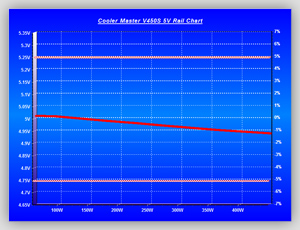

    12V Rail Chart 5V Rail Chart
    Volt_efficiency_Tests Volt_efficiency_Tests

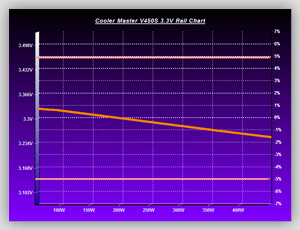

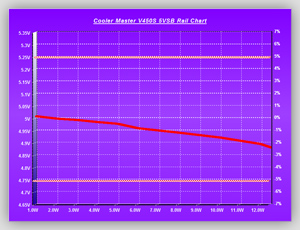

    3.3V Rail Chart 5VSB Rail Chart
    Volt_efficiency_Tests Volt_efficiency_Tests

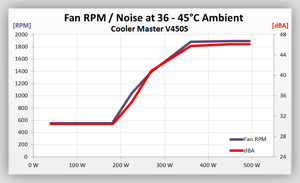

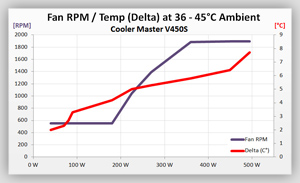

    Fan Speed Chart Fan Noise Chart
    Volt_efficiency_Tests Volt_efficiency_Tests

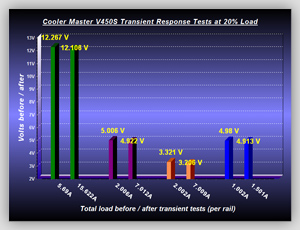

    Στις παρακάτω δοκιμές θα δούμε την ανταπόκριση του PSU σε δύο διαφορετικά σενάρια. Στο πρώτο το PSU, ενώ λειτουργεί με 20% φορτίου, θα δεχτεί ένα απότομο load (10Α στα +12V, 5Α στα 5V, 5A στα 3.3V και 0.5Α στα 5VSB) για 200 ms. Στο δεύτερο σενάριο το PSU, ενώ θα λειτουργεί με 50% φορτίου, θα δεχτεί το ίδιο ακριβώς load για το ίδιο χρονικό διάστημα. Και στις δύο περιπτώσεις θα παρατηρήσουμε τις στιγμιαίες πτώσεις τάσης που θα παρατηρηθούν σε όλα τα rails του PSU (εκτός των -12V), με τη βοήθεια του παλμογράφου. Σε καμιά περίπτωση οι πτώσεις τάσης δεν πρέπει να υπερβαίνουν το 5%, σύμφωνα πάντα με το πρότυπο ATX. Εδώ να τονίσουμε ότι οι παραπάνω δοκιμές είναι πολύ σημαντικές, μιας και εξομοιώνουν τα απότομα φορτία που μπορεί να δεχτεί εν λειτουργία ένα PSU (π.χ. την απότομη λειτουργία σε 100% της VGA ή του επεξεργαστή ή και των δύο μαζί, την εκκίνηση μιας συστοιχίας raid κτλ.). Τις εν λόγω δοκιμές τις ονομάσαμε “Advanced Transient Tests” και τις θεωρούμε εξαιρετικά δύσκολες, ιδιαίτερα για τα PSUs με ισχύ μικρότερη των 500W.

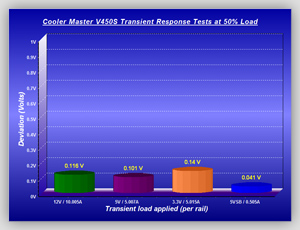

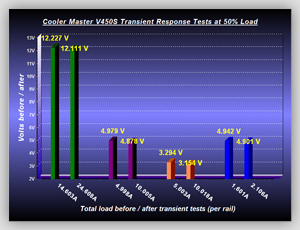

    Advanced Transient Response Charts
    Cooler Master V450S

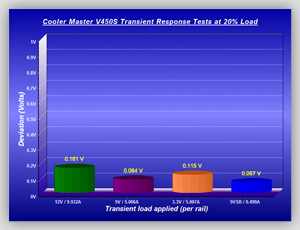

    20% load
    Deviation (Volts) Rail Volts Before / After
    Transient_Tests Transient_Tests
    50% load
    Deviation (Volts) Rail Volts Before / After
    Transient_Tests Transient_Tests





    Advanced Transient Response 20%
    Voltage Before After Change Pass/Fail
    12V 12.267V 12.106V 1.31% Pass
    5V 5.006V 4.922V 1.68% Pass
    3.3V 3.321V 3.206V 3.46% Pass
    5VSB 4.980V 4.913V 1.35% Pass









    Advanced Transient Response 50%
    Voltage Before After Change Pass/Fail
    12V 12.227V 12.111V 0.95% Pass
    5V 4.979V 4.878V 2.03% Pass
    3.3V 3.294V 3.154V 4.25% Pass
    5VSB 4.942V 4.901V 0.83% Pass











    Για μικρό PSU το V450S τα πήγε πολύ καλά στις παραπάνω δοκιμές, ιδιαίτερα στο +12V rail. Το μοναδικό μελανό σημείο υπήρξε η απόδοση των 3.3V ειδικά στο δεύτερο τεστ, όπου η τάση έπεσε πολύ κοντά στο όριο. Για λίγο ακόμη και το συγκεκριμένο rail θα έβγαινε εκτός ορίων.

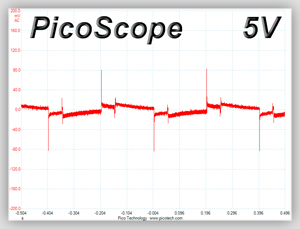

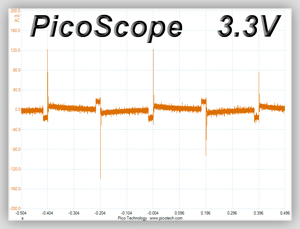

    Ακολουθούν τα αντίστοιχα screenshots τα οποία πήραμε κατά τη διάρκεια των παραπάνω δοκιμών.

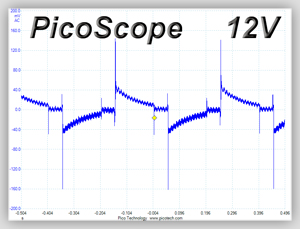

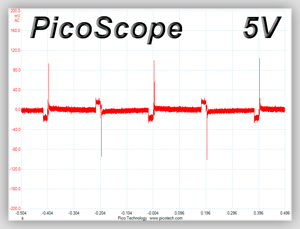

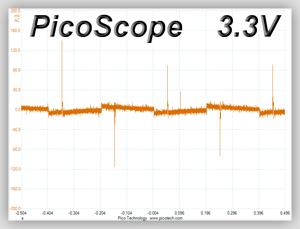

    Advanced Transient Response Oscilloscope Screenshots
    Cooler Master V450S
    20% Load
    +12V 5V 3.3V
    Transient_Tests Transient_Tests Transient_Tests

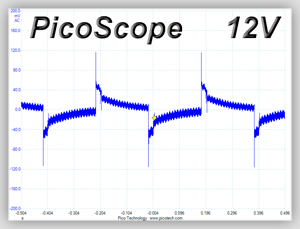

    50% Load
    +12V 5V 3.3V
    Transient_Tests Transient_Tests Transient_Tests

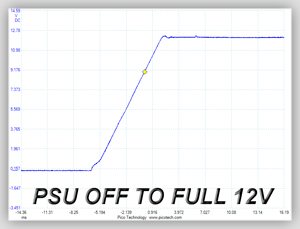

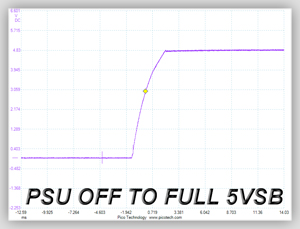

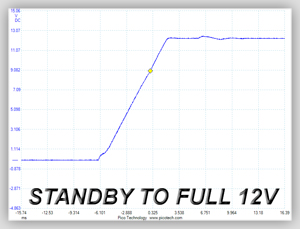

    Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του PSU σε πιο απλά σενάρια μεταβολής του φορτίου, κατά την εκκίνηση (turn on) του PSU. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το ρελέ εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).








    Turn On Transient Response Tests
    Cooler Master V450S
    Transient_Tests Transient_Tests Transient_Tests

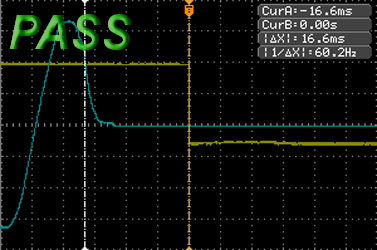

    Ας ρίξουμε μια ματιά τώρα και στο χρόνο που μπορεί να κρατήσει το PSU τις τάσεις τους εντός ορίων, σε περίπτωση που κοπεί απότομα η τάση τροφοδοσίας. Αυτός ο χρόνος ονομάζεται "hold-up time" και σύμφωνα με τις προδιαγραφές ATX πρέπει να είναι μεγαλύτερος των 16 ms με το τροφοδοτικό να λειτουργεί με πλήρες φορτίο. Στο παρακάτω screenshot, με μπλε διακρίνεται η κυματομορφή της τάσης του δικτύου και με κίτρινο το Power Ok σήμα του τροφοδοτικού το οποίο από 5V πέφτει σε 0V, μόλις κάποια από τις τάσεις του PSU πέσει κάτω από το 95% της ονομαστικής/κανονικής τιμής της.











    Το μικρό V450S ξεπέρασε με άνεση τα 16 ms ελάχιστο hold-up χρόνο που απαιτεί το πρότυπο ATX, οπότε τα πήγε πολύ καλά και εδώ.

    [

    Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του V450S. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V, 3.3V και 5VSB.






    Ripple Measurements
    Cooler Master V450S
    Test 12V 5V 3.3V 5VSB Pass/Fail
    20% Load 17.3 mV 15.8 mV 40.5 mV 8.8 mV Pass
    40% Load 20.7 mV 21.9 mV 31.9 mV 8.9 mV Pass
    50% Load 20.7 mV 19.1 mV 35.7 mV 9.2 mV Pass
    60% Load 19.4 mV 21.9 mV 37.6 mV 10.4 mV Pass
    80% Load 23.7 mV 24.0 mV 38.6 mV 12.3 mV Pass
    100% Load 34.1 mV 31.5 mV 45.7 mV 17.2 mV Pass
    110% Load 35.5 mV 30.6 mV 48.0 mV 17.5 mV Pass
    Crossload 1 20.4 mV 25.0 mV 44.1 mV 11.0 mV Pass
    Crossload 2 27.3 mV 29.6 mV 42.8 mV 15.7 mV Pass





    Ενώ τον περισσότερο χρόνο οι τάσεις εμφανίζουν χαμηλό ripple, εντούτοις ο παλμογράφος μας "έπιασε" κάποιες αιχμές (spikes) που ανεβάζουν σημαντικά, στιγμιαία, το ripple. Ευτυχώς καμιά από τις παραπάνω αιχμές δεν ξεπερνά αλλά ούτε και πλησιάζει τα όρια αλλά θα προτιμούσαμε να μην υπήρχαν καθόλου μιας και σε αυτή την περίπτωση τη V450S θα είχε ιδιαίτερα χαμηλό ripple και πεντακάθαρες τάσεις. Σε γενικές γραμμές πάντως η 12αρα τα πάει πάρα πολύ καλά και από τα υπόλοιπα rails μόνο αυτό των 3.3V έφτασε κοντά στο όριο κατά τη διάρκεια του overload (110%) τεστ.

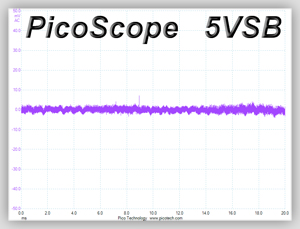

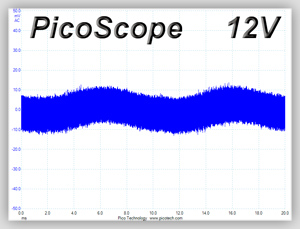

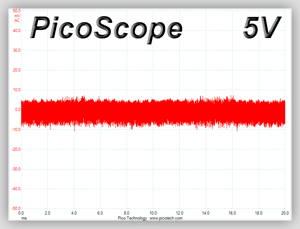

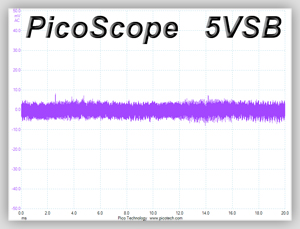

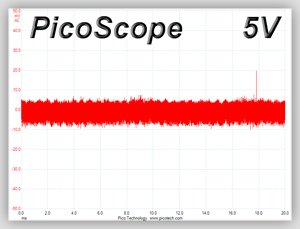

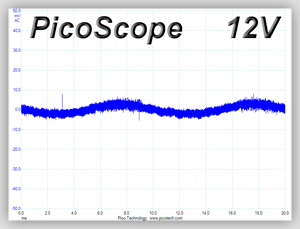

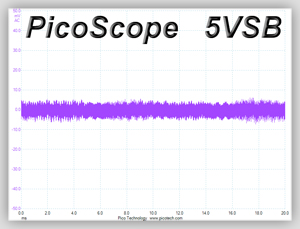

    Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.

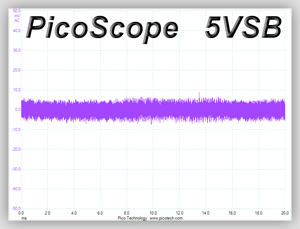

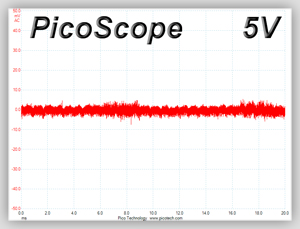

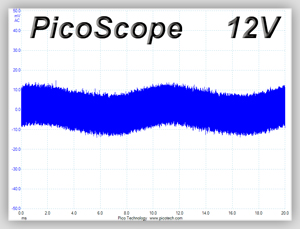

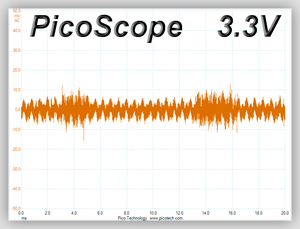

    Ripple Oscilloscope Screenshots
    Cooler Master V450S
    Full Load
    Ripple_Tests Ripple_Tests
    Ripple_Tests Ripple_Tests

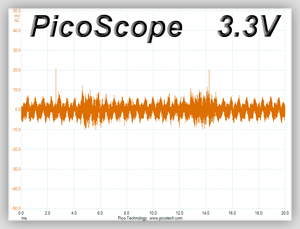

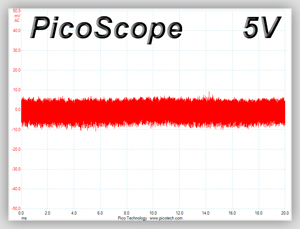

    110% Load
    Ripple_Tests Ripple_Tests
    Ripple_Tests Ripple_Tests

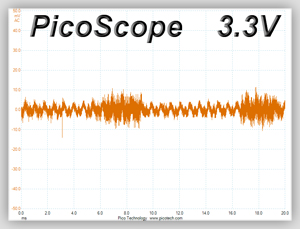

    CL1 test
    Ripple_Tests Ripple_Tests
    Ripple_Tests Ripple_Tests

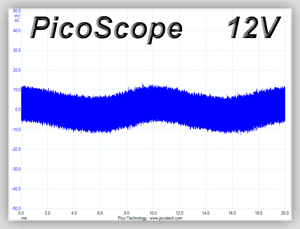

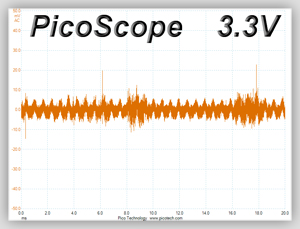

    CL2 test
    Ripple_Tests Ripple_Tests
    Ripple_Tests Ripple_Tests















    H Cooler Master από ότι φαίνεται έχει πάρει πολύ σοβαρά την αγορά των τροφοδοτικών (PSUs) και έχει βαλθεί να φέρει σε πολύ δύσκολη θέση εταιρίες που μέχρι τώρα επικρατούσαν στο χώρο. Με τη σειρά V ανέτρεψε τα προγνωστικά και ανέβηκε στις πρώτες θέσεις της high-end κατηγορίας και τώρα με τα VS PSUs κάνει μια δυναμική είσοδο στη μεσαία. Το V450S που είχα την ευκαιρία να δοκιμάσω σήμερα, σε γενικές γραμμές τα πήγε πολύ καλά σε όλους τους τομείς και κατάφερε και σημείωσε έναν υψηλό λόγο απόδοσης/τιμής. Η αποδοτικότητα του σε όλο το φάσμα λειτουργίας του είναι εκπληκτική και επιπλέον διαθέτει μια ιδιαίτερα ήσυχη λειτουργία που θα ικανοποιήσει απόλυτα ακόμη και τους πιο ευαίσθητους από εσάς σε θέματα θορύβου. Επιπρόσθετα καλύπτεται από μια μεγάλη εγγύηση οπότε οι μελλοντικοί αγοραστές του θα έχουν για μεγάλο διάστημα το κεφάλι τους ήσυχο.

    Ανακεφαλαιώνοντας, η αλήθεια είναι ότι οι περισσότεροι από εσάς δε χρειάζεστε PSUs με μεγάλη ισχύ και στο πλείστο των περιπτώσεων ένα καλό μικρό PSU με δυνατό +12V rail μπορεί να τροφοδοτήσει άνετα ένα σύστημα με δυνατό επεξεργαστή, 3-4 δίσκους και μια high-end κάρτα γραφικών. Αρκεί βέβαια να μην κυνηγάτε τον απόλυτο υπερχρονισμό γιατί τότε τα πράγματα και οι απαιτήσεις αλλάζουν ριζικά. Αυτό που θέλω να πω είναι ότι το V450S άνετα θα τροφοδοτήσει ένα PC με μονή κάρτα γραφικών και θα σας εξοικονομήσει αρκετά χρήματα λόγω της υψηλής αποδοτικότητας του, σε κάποιο βάθος χρόνου φυσικά. Η τιμή την οποία προτείνει η CM είναι καλή δεδομένων των χαρακτηριστικών του και προτείνω να το συμπεριλάβετε στη λίστα σας, αν ψάχνετε για PSU αυτών των κυβικών.

    Όσον αφορά το 3D κύκλωμα που διαφημίζει η CM, είναι όντως κατά κάποιο τρόπο άλλο ένα τρικ του μάρκετινγκ μιας και πρόκειται στην ουσία για μια πλακέτα κολλημένη στην κύρια, αλλά από ότι φαίνεται κάτι πρέπει να προσφέρει μιας και η αποδοτικότητα του PSU σε χαμηλά φορτία είναι από τις υψηλότερες που έχω μετρήσει.


    Η προτεινόμενη τιμή πώλησης του V450S σύμφωνα με την Cooler Master είναι 67,14€ (χωρίς το ΦΠΑ). Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του είναι τα παρακάτω:

    Πλεονεκτήματα





    • Υψηλός λόγος απόδοσης/τιμής
    • Απέδωσε άνετα την πλήρη ισχύ του σε υψηλές θερμοκρασίες
    • Υψηλή αποδοτικότητα (efficiency)
    • Σφιχτές τάσεις (voltage regulation)
    • Χαμηλό ripple στα +12V
    • Αθόρυβη λειτουργία
    • Μικρές διαστάσεις
    • 5ετη εγγύηση



    Μειονεκτήματα





    • Στα δευτερεύοντα rails και ειδικά στα 3.3V η περιστολή του ripple θα μπορούσε να ήταν καλύτερη
    • Απόδοση των 3.3V στα Advanced Transient Response tests
    • Θα ήθελα λιγότερες σταθερές καλωδιώσεις







    Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το V450S είναι:


















    Εδώ τέλειωσε άλλο ένα PSU review. Ευχαριστούμε θερμά την Cooler Master για τη διάθεση του δείγματος.
















    crmaris

    Συντελεστές Review
    Reviewers: crmaris
    Photographers: crmaris
    Editing: TheLab.gr Team
    Αξιολόγηση
    Χαρακτηριστικά:Select
    Χρηστικότητα:Select
    Ποιότητα:Select
    Επιδόσεις:Select
    Γραφικά:Select
    Ήχος:Select
    Gameplay:Select
    Αντοχή στο Χρόνο:Select
    Απόδοση/Τιμή:Select
    Editor's ChoiceNo
    Innovation AwardNo
    Design AwardNo
    Value for MoneyNo


    User Feedback

    Recommended Comments

    There are no comments to display.



    Create an account or sign in to comment

    You need to be a member in order to leave a comment

    Create an account

    Sign up for a new account in our community. It's easy!

    Register a new account

    Sign in

    Already have an account? Sign in here.

    Sign In Now

×
×
  • Δημιουργία...

Important Information

Ο ιστότοπος theLab.gr χρησιμοποιεί cookies για να διασφαλίσει την καλύτερη εμπειρία σας κατά την περιήγηση. Μπορείτε να προσαρμόσετε τις ρυθμίσεις των cookies σας , διαφορετικά θα υποθέσουμε ότι είστε εντάξει για να συνεχίσετε.
