COUGAR SX 700 review. Το λιοντάρι της Herolchi!

Την εταιρία Cougar πολύ πιθανόν να μην τη γνωρίζετε πολλοί αλλά σίγουρα θα έχετε ακουστά την Herolchi. Η ιστορία λοιπόν έχει ως εξής, είμαι μια εταιρία που φτιάχνει οικονομικά και απλά προϊόντα και θέλω να φτιάξω κάτι ποιο ακριβό και ποιοτικότερο αλλά δε θέλω να χρησιμοποιήσω, για πολλούς και διάφορους λόγους, το λογότυπό μου σε αυτό. Τι κάνω; Δημιουργώ μια άλλη εταιρία και χρησιμοποιώ το λογότυπό της στα ακριβά προϊόντα μου. Αυτό λοιπόν έκανε και η Herolchi με την Cougar, της οποίας το R&D (Research and Development) τμήμα βρίσκεται στη Γερμανία. Στη σημερινή παρουσίαση θα δοκιμάσουμε το SX700, ένα PSU που ανήκει στη δεύτερη καλύτερη σειρά PSUs (η πρώτη είναι η GX) της Cougar και είναι Silver rated.


Τα κύρια χαρακτηριστικά του SX700 παραθέτονται στον παρακάτω πίνακα.


Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του SX700.


Να και κάτι που δεν έχουμε ξαναδεί σε κανένα από τα PSUs που έχουμε κάνει μέχρι στιγμής review. Στην ίδια καλωδίωση να συνυπάρχουν SATA και 4 pin connectors. Κατά τα άλλα οι καλωδιώσεις του SX700 έχουν αρκετά μεγάλο μήκος (ιδιαίτερα οι ATX/EPS12V/ATX12V) και οι connectors είναι υπεραρκετοί για την ισχύ του PSU.

Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του SX700.


Υπάρχουν τέσσερα 12V rails τα οποία συνολικά μπορούν να δώσουν σχεδόν το σύνολο της μέγιστης ισχύς του SX700. Οπότε, χωρίς να ανοίξουμε καν το PSU, καταλαβαίνουμε ότι τα 5V και 3.3V παράγονται από VRMs (Voltage Regulation Modules) ή DC-DC converters, οι οποίοι τροφοδοτούνται κατευθείαν από τα +12V.

Η συσκευασία του SX700 είναι σχετικά μικρή με το λογότυπο της εταιρίας ξεχωρίζει.


Ανοίγοντας τη συσκευασία διακρίνουμε ένα πολύ προσεγμένο εσωτερικό. Όλα είναι τακτοποιημένα επιμελώς μέσα σε μικρότερα κουτάκια.


Παρακάτω φαίνονται όλα τα παρελκόμενα του SX700.


Το SX700 διαθέτει την πιο πρωτότυπη εμφάνιση από όλα τα PSUs που έχουμε κάνει review μέχρι τώρα. Εμάς μας άρεσε ιδιαίτερα πάντως.


To SX700 είναι κατασκευασμένο από τη μητρική εταιρία της Cougar, την HEC/Compucase.


Το πρώτο μέρος του transient φίλτρου, πίσω από την υποδοχή AC, αποτελείται από μια πλακέτα η οποία φιλοξενεί 1Χ και 2Υ πυκνωτές. Το δεύτερο μέρος του transient φίλτρου πάνω στην κύρια πλακέτα αποτελείται από 2Χ και 2Υ πυκνωτές, 2 πηνία και 1 MOV.


Υπάρχει μια γέφυρα ανόρθωσης (GBU 1506).


Στο APFC χρησιμοποιούνται 2 mosfets (20Ν60C3) και μια δίοδος. Ο πυκνωτής εξομάλυνσης είναι της Nippon Chemi-Con (420Ω, 470μF, KMQ, 105C).


Ως κύρια switchers χρησιμοποιούνται δύο FDP18N50 σε διάταξη "two transistor forward".


O PWM/PFC combo ελεγκτής είναι ένα CM6802. Τις προστασίες του PSU της ελέγχει ένα PS223 του οποίο το έργο βοηθάει και ένα LM393.


Στο δευτερεύων μέρος την παραγωγή των +12V την έχουν αναλάβει 4 δίοδοι Schottky (30Α50CT) και 2 Mosfets (Semi-Synchronous διάταξη). Επίσης, για τα +12V υπάρχουν 2 πηνία κάτι που μας κάνει να υποθέσουμε ότι η ανόρθωση γίνεται σε 2 φάσεις, δηλαδή στο κάθε πηνίο αντιστοιχούν 3 δίοδοι και όταν το ένα πηνίο φορτίζει το άλλο από-φορτίζει. Τα 5V και 3.3V τώρα παράγονται από τα +12V με τη βοήθεια 2 VRMs. Στο κάθε VRM υπάρχει ένας ελεγκτής PWM APW7073 και 2 ζευγάρια από IPM2510W και IPM2556W mosfets.


Ένα από τα 2 groups schottkys-Fet που χρησιμοποιούνται για το rectification των +12V. Τέρμα αριστερά βρίσκεται ο rectifier των 5VSB

Το ένα από τα δύο VRMs

Τους πυκνωτές του δευτερεύοντος αποτελούν μερικοί ηλεκτρολυτικοί της Teapo και αρκετοί στερεάς κατάστασης.


Η ποιότητα των κολλήσεων τόσο στην κεντρική πλακέτα όσο και στην modular είναι αρκετά καλή.

Ο ανεμιστήρας που χρησιμοποιείται είναι κατασκευασμένος από την Power Logic.


Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του Fagana ATE, του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός επαγγελματικού power meter (Prova WM-01) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box.

Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του SX700 (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.


To efficiency είναι πολύ υψηλό σε όλα τα loads (ακόμη και στο CL1 όπου πολλά PSUs δεν μπορούν να ξεπεράσουν το 80%). Όσον αφορά το voltage regulation τώρα, αυτό είναι αρκετά καλό στα +12V αλλά μέτριο στα 5 και 3.3V.

Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του SX700 σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 40, 65 και 90W.


Το efficiency ακόμη και σε χαμηλά φορτία καταφέρνει και διατηρείται σε υψηλά επίπεδα.

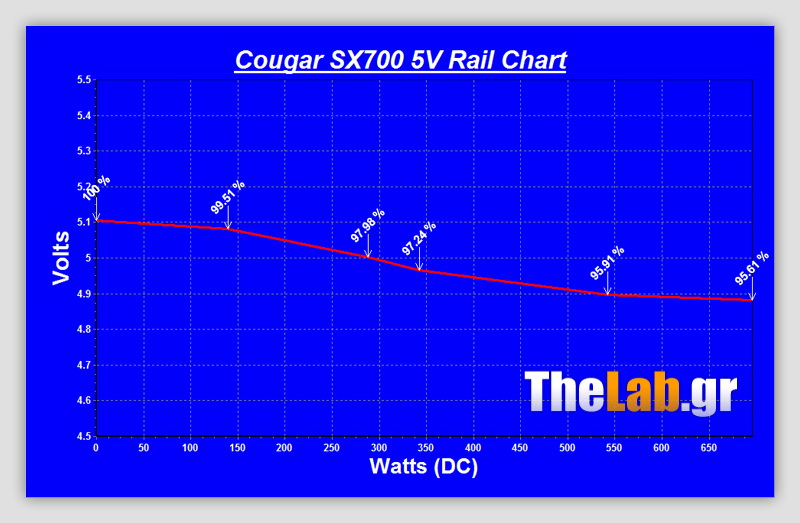

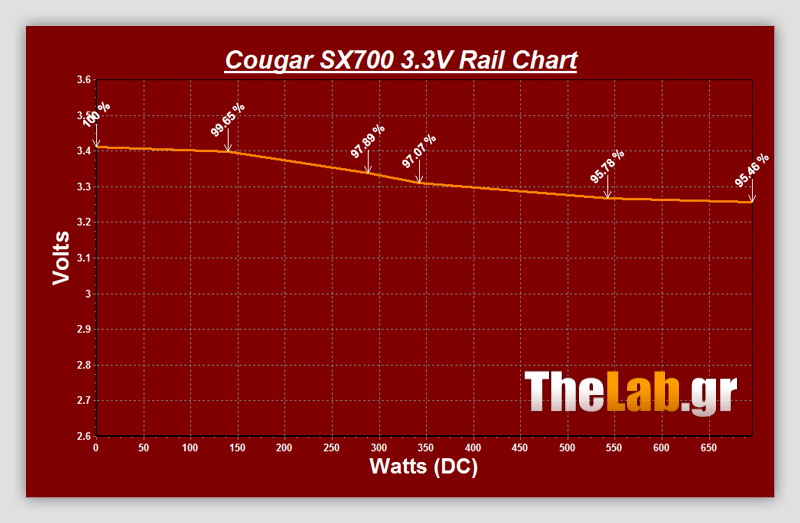

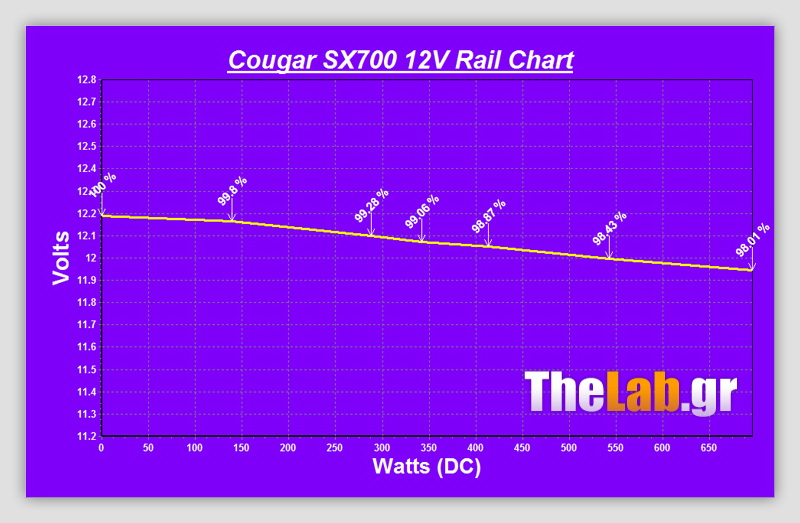

Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του PSU σε μικρά φορτία και σε φορτία αντίστοιχα του 20-100% (tests#1-6) της μέγιστης ισχύς του. Στα υπόλοιπα 3 γραφήματα φαίνονται οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6, καθώς και η παρέκκλιση αυτών (σε ποσοστό %) σε σχέση με τις αρχικές τιμές τους (με το PSU εν λειτουργία αλλά χωρίς φορτίο).


Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του SX700 σε απότομες μεταβολές του φορτίου. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το διακόπτη εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).


Transient Response Tests
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V
[/URL]

Στις δοκιμές transient response δεν παρατηρήσαμε μεγάλες αιχμές αλλά όσον αφορά το rise time στα +12V υπάρχει πρόβλημα. Πιο συγκεκριμένο και στις δυο δοκιμές που κάναμε στα +12V το rise time ήταν περίπου 40ms, δηλαδή δύο φορές μεγαλύτερο από τη μέγιστη τιμή που προβλέπει το πρότυπο ATX.

Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του SX700. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V και 3.3V.


Στα +12V το ripple δεν ξεπερνάει, σε καμιά περίπτωση, το μισό του ορίου και στα 5 και 3.3V βρίσκεται κάτω από το μισό ακόμη και στα πιο δύσκολα τεστ (Full Load, CL1). Σε γενικές γραμμές το ripple σε όλα τα κύρια rails βρίσκεται στα επίπεδα που αρμόζουν σε ένα ποιοτικό και ακριβό PSU.

Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.


+12V full load ripple (υπόψη φαίνεται μεγάλη η κυματομορφή γιατί το V/Div είναι μόλις 0,01)

5V full load ripple

3.3V full load ripple

Από την εμφάνιση και μόνο του SX700, με την ποιοτική βαφή και το άψογο φινίρισμα να κυριαρχούν, καταλαβαίνει κανείς ότι το συγκεκριμένο PSU παίζει στην υψηλή (hi-end) κατηγορία. Από πλευράς επιδόσεων τώρα, το efficiency του είναι πολύ καλό και το ripple και στα τρία κύρια rails κυμαίνεται σε καλά επίπεδα. Το μοναδικό αδύνατο σημείο που εντοπίσαμε στο SX700 είναι το μέτριο voltage regulation στα 5 και 3.3V όπου η διακύμανση αγγίζει το 4.5% και βρίσκεται αρκετά κοντά στο 5%, το οποίο είναι το όριο που θεσπίζει το πρότυπο ATX. Αντιθέτως, στα +12V το voltage regulation είναι αρκετά καλό και η μέγιστη διακύμανση φτάνει το 2%.

Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του SX700 της Cougar είναι τα παρακάτω:

Πλεονεκτήματα


• Εντυπωσιακή εμφάνιση
• Πολύ καλό efficiency σε όλα τα φορτία
• Πληθώρα connectors

Μειονεκτήματα


• Μέτριο voltage regulation στα 5 και 3.3V
• Υψηλό rise time στα +12V

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το SX700 είναι:


Εδώ τέλειωσε άλλο ένα PSU review. Ευχαριστούμε θερμά την Cougar για τη διάθεση του δείγματος.
