Enermax MaxRevo 1350W

Η σειρά MaxRevo ίσως είναι η πιο αδικημένη που έχει βγάλει ποτέ η Enermax. Πριν καλά καλά την παρουσιάσει δεν πρόλαβε να χαρεί τον τίτλο της κορυφαίας σειράς της Enermax για πολύ, μιας και κυκλοφόρησαν μετά από μικρό χρονικό διάστημα τα Platimax τα κορυφαία εκ των οποίων (Platimax 1200W και 1500W) είναι στην ουσία MaxRevo τροφοδοτικά που υπέστησαν τις απαραίτητες, μικρές, βελτιώσεις για να επιτύχουν υψηλότερη αποδοτικότητα (Platinum για το 1200W). Έτσι τα καημένα τα MaxRevo πολύ γρήγορα πέρασαν στη δεύτερη θέση, χωρίς βέβαια αυτό να σημαίνει ότι δεν είναι high-end PSUs.

Για να πούμε την αλήθεια η κίνηση αυτή της Enermax μας προβλημάτισε μιας και δημιουργεί τρομερό εσωτερικό ανταγωνισμό και μειώνει σημαντικά τις πωλήσεις των MaxRevo. Όπως φαίνεται όμως η μάχη για το ποια εταιρία θα παρουσιάσει ποιο γρήγορα PSUs με Platinum αποδοτικότητα έπαιξε τον κύριο ρόλο στο λανσάρισμα των Platimax.

Στη σημερινή δοκιμή τα φαγανάκια θα τα βάλουν με ένα Enermax MaxRevo 1350W. Εν συντομία το συγκεκριμένο PSU διαθέτει Gold αποδοτικότητα, είναι fully modular, εξοπλίζεται με ανεμιστήρα που διαθέτει twister-bearings για μεγαλύτερη αντοχή στο χρόνο και μικρότερο θόρυβο, χρησιμοποιεί αποκλειστικά Ιαπωνικής κατασκευής πυκνωτές και υποστηρίζει την προδιαγραφή ErP Lot 6 σύμφωνα με την οποία ένα PSU (και όχι μόνο) σε κατάσταση αναμονής (standby) πρέπει να καταναλώνει ενέργεια κάτω του 1W.


Τα κύρια χαρακτηριστικά του EMR1350EWT παραθέτονται στον παρακάτω πίνακα.


Gold αποδοτικότητα, δυνατότητα παροχής των 1350W ακόμη και στους 50°C και όλες οι σύγχρονες προστασίες ενσωματώνονται σε αυτό το PSU. Τι άλλο να ζητήσει κανείς, μα φυσικά μια χαμηλότερη τιμή αν και εδώ που τα λέμε η τεχνολογία που υπάρχει σε αυτό το PSU καθώς και η ποιότητα των χρησιμοποιούμενων υλικών ανεβάζει ψηλά τον πήχη. Επίσης μην ξεχνάτε ότι η Enermax, παρόλο που έχει την τεχνογνωσία και κατασκευάζει μόνη της τα PSU της, δεν έχει αναμειχθεί με OEM κανάλια όπως άλλοι μεγάλοι κατασκευαστές τροφοδοτικών (Seasonic, Delta) οπότε αναγκαστικά το κόστος της έρευνας περνάει στον καταναλωτή. Από την άλλη βέβαια δίνει βάρος μόνο στο τι θέλει ο καταναλωτής και όχι οι μεγάλες εταιρίες (η Seasonic για παράδειγμα μόλις πρόσφατα παρουσίασε τροφοδοτικό με ισχύ άνω των 1000W ενώ πολλοί καταναλωτές φώναζαν εδώ και καιρό για ισχυρότερα PSUs). Καλώς η κακός τα μεγάλης ισχύος τροφοδοτικά δεν απευθύνονται σε πολύ κόσμο οπότε οι εταιρίες έχουν αμελητέο κέρδος από αυτά με αποτέλεσμα να επικεντρώνουν το ενδιαφέρουν τους στην κατασκευή μικρότερων.

Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του EMR1350EWT.


Το μεγάλο Enermax έχει αρκετές καλωδιώσεις (και ισχύ) για να συνδέσετε και την κουζίνα του σπιτιού σας αν χρειαστεί και όχι μόνο το PC. Με οχτώ PCIe και δύο EPS υποδοχές να βρίσκονται ταυτόχρονα στη διάθεση σας το μόνο που σας περιορίζει είναι το πορτοφόλι σας, για να αγοράσετε φυσικά την κατάλληλη μητρική και 3-4 high-end κάρτες γραφικών. Οι 14 SATA και 10 peripheral υποδοχές συμπληρώνουν την εικόνα και για τους λάτρεις του κλασσικού υπάρχουν και δύο υποδοχές για οδηγούς δισκετών (χρησιμοποιούνται βέβαια και από μερικές άλλες συσκευές). Οι 24pin ATX, PCIe και EPS καλωδιώσεις χρησιμοποιούν καλώδια πάχους 16AWG για περιορισμό των πτώσεων τάσεων πάνω σε αυτές, ιδιαίτερα σε μεγάλα φορτία. Το κακό βέβαια με τα παχύτερα καλώδια είναι ότι κάνουν τις καλωδιώσεις ιδιαίτερα δύσκαμπτες κάτι που δε θα ενθουσιάσει τους χρήστες με ενεργή συμμετοχή στο άθλημα του cable management και modding.

Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του EMR1350EWT.


Τα πολλά Watt καλό είναι να μοιράζονται σε αρκετά rail και στη συγκεκριμένη περίπτωση έξι +12V rails διαχειρίζονται 1344W ισχύος, σχεδόν το σύνολο δηλαδή της ισχύς που μπορεί να αποδώσει το PSU. Τα δευτερεύοντα rails (5V και 3.3V) διαθέτουν αρκετά μεγάλη ισχύ για τις απαιτήσεις ενός σύγχρονου συστήματος και τα 5VSB μπορούν να δώσουν μέχρι και 4A.

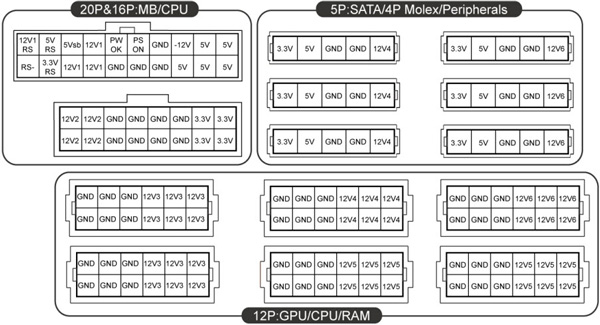

Στο παρακάτω σχεδιάγραμα θα βρείτε την κατανομή των έξι +12V rails του EMR1350EWT.


Αν θέλετε να συνδέσετε και τη δεύτερη EPS καλωδίωση καλό είναι να χρησιμοποιήσετε την πάνω μεσαία 12 pin υποδοχή ή τη δεξιά της, μιας και αυτές τροφοδοτούνται από τα 12V4 και 12V6 rails τα οποία δε τροφοδοτούν άλλη 12pin υποδοχή στο modular PCB (σε αντίθεση με τα 12V3 και 12V5). Έτσι δε θα αναμίξετε PCIe και EPS connectors στο ίδιο rail. Σε γενικές γραμμές η κατανομή των rails είναι καλή αλλά χρίζει κάποιας βελτίωσης. Πιο συγκεκριμένα το 12V1 rail ιδανικά θα έπρεπε να τροφοδοτεί τους μισούς περιφερειακούς connectors και το 12V2 τους υπόλοιπους. Έτσι τα 12V4 και 12V6 θα τροφοδοτούσαν μόνο από μία 12pin υποδοχή.

Το EMR1350EWT έρχεται μέσα σε μια λιτή, μεσαίων διαστάσεων και αρκετά βαριά συσκευασία. Στο μπροστινό μέρος κυριαρχεί το όνομα της σειράς, με χρυσά γράμματα, το οποίο τονίζεται από το μαύρο φόντο. Στην πάνω αριστερά γωνία της πρόσοψης υπάρχει το όνομα της Enermax και στην απέναντι ακριβώς γωνία βρίσκεται η φωτογραφία ενός ανεμιστήρα η οποία εμπεριέχει τη λέξη "gift", η οποία φυσικά σημαίνει δώρο. Τα Χριστούγεννα μπορεί να πέρασαν αλλά όσοι αγοράσετε το συγκεκριμένο PSU θα πάρετε ένα δωράκι από την Enermax! Στο πίσω μέρος της συσκευασίας βρίσκουμε αρκετές πληροφορίες σχετικά με τα τεχνικά χαρακτηριστικά και τις προδιαγραφές του PSU. H Enermax μας πληροφορεί ότι στο συγκεκριμένο PSU χρησιμοποιείται ένας ειδικής σχεδίασης κύριος μετασχηματιστής ο οποίος χάρη στα χαρακτηριστικά του προσφέρει μεγαλύτερη αποδοτικότητα. Επίσης μαθαίνουμε ότι τα +12V περνάνε στην modular πλακέτα μέσω μιας συστοιχίας από μεταλλικούς αγωγούς, μειώνοντας έτσι στο ελάχιστο τις ενεργειακές απώλειες και κατά συνέπεια τις πτώσεις τάσεις ειδικά στα πολύ μεγάλα φορτία.


Ανοίγοντας τη συσκευασία βρίσκουμε μια μικρή συρταριέρα! Στο κάτω μέρος φιλοξενείτε το PSU μαζί με τα παρελκόμενα καθώς και το ανεμιστήρα που η Enermax σας κάνει δώρο. Στο πάνω, μεγαλύτερο, συρτάρι θα βρείτε όλες τις modular καλωδιώσεις. Όπως θα δείτε δεν είναι και λίγες. Το κακό με τις καλωδιώσεις των μεγάλων Enermax είναι ότι είναι ιδιαίτερα δύσκαμπτες με αποτέλεσμα να δυσχεραίνουν κατά πολύ το έργο της τακτοποίησης των καλωδίων μέσα στο κουτί (cable management).

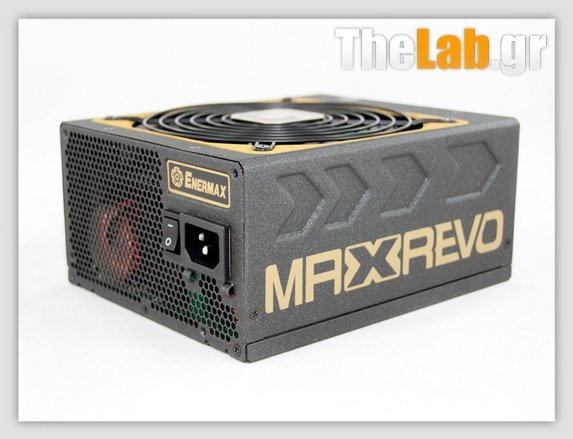

Ας ρίξουμε τώρα και μια ματιά στο μεγάλο Enermax. Εξωτερικά η ποιότητα του είναι κορυφαία και η βαφή του είναι ανθεκτική στις γρατζουνιές και τις δαχτυλιές. Στο μπροστινό μέρος βρίσκουμε την κλασσική -κυψελοειδής σχεδίασης- γρύλια εξαερισμού, την υποδοχή τροφοδοσίας και έναν διακόπτη On/Off. Στις πλαινές πλευρές του PSU κυριαρχεί η περιγραφή της σειράς (MaxRevo) και ακριβώς από πάνω βρίσκουμε τέσσερα βέλη, σήμα κατατεθέν της Enermax. Στο πίσω μέρος διακρίνουμε τις υποδοχές για τις αποσπώμενες καλωδιώσεις. Οι κόκκινες είναι για τις PCIe καλωδιώσεις και για τη δεύτερη EPS (η πρώτη EPS συνδέεται στην υπόδοχη που βρίσκεται ακριβώς κάτω από την 24 pin υποδοχή). Η ταμπέλα με τα επιμέρους χαρακτηριστικά των rails του PSU έχει τοποθετηθεί στο κάτω μέρος του και ακριβώς στην αντίθετη μεριά βρίσκουμε τη γρύλια προστασίας του ανεμιστήρα, η οποία περιβάλεται από ένα καλαίσθητο πλαίσιο χρυσού χρώματος προφανώς για να τονίζει τη χρυσή αποδοτικότητα του PSU.


Καιρός να αφαιρέσουμε τα περιττά και να ρίξουμε μια αναλυτική ματιά στα σωθικά του EMR1350EWT. Όπως προείπαμε η Enermax είναι ίσως η μοναδική εταιρία που κατασκευάζει και πουλάει μόνη της τα PSU της. Η σχεδίαση του συγκεκριμένου PSU δε μοιάζει σε τίποτα με την κλασσική που χρησιμοποιεί το 95% των desktop PSUs. Για να μειώσει τις ενεργειακές απώλειες στο ελάχιστο και να αυξήσει την αποδοτικότητα η Enermax μετέφερε το πρωτεύον μέρος στο πρώτο μισό της πλακέτας και στο δεύτερο μισό φιλοξενείτε το δευτερεύον, έτσι η ανορθωμένη τάση των +12V περνάει απευθείας στην modular πλακέτα χωρίς να έχει να διανύσει μεγάλη απόσταση. Συνήθως στα πιο πολλά PSUs το πρωτεύον και δευτερεύον μέρος καταλαμβάνουν το αριστερό και δεξί μέρος της πλακέτας αντίστοιχα, έτσι ώστε οι ψύκτρες να είναι κάθετες και να μην εμποδίζουν τη ροή του αέρα μέσα στο PSU. Στα MaxRevo η Enermax έλυσε αυτό το πρόβλημα με ειδικής σχεδίασης ψύκτρες οι οποίες αν και οριζόντιες επιτρέπουν την άνετη διέλευση του αέρα προς το μπροστά μέρος του PSU. Επίσης, μεγάλη εντύπωση προκαλεί στο εσωτερικό του EMR1350EWT η απουσία καλωδιώσεων μεταφοράς τάσεων καθώς και η ιδιαίτερα "καθαρή" σχεδίαση. Πρόκειται ίσως για ένα από τα ποιο καλοφτιαγμένα εσωτερικά που έχουμε δει τα τελευταία χρόνια.


H υποδοχή ρεύματος ενσωματώνει ένα ολοκληρωμένο EMI φίλτρο. Αυτό αποτελείται από έναν X και δύο Y πυκνωτές και ένα CM (Common Mode) πηνίο (choke). Στη συνέχεια, πάνω στην κύρια πλακέτα βρίσκουμε τρία επιπλέον πηνία, 2Υ και 1 Χ πυκνωτές καθώς και ένα βαρίστορ (MOV). Υπερπλήρες με λίγα λόγια το transient φίλτρο στο συγκεκριμένο PSU.


Η γέφυρα ανόρθωσης είναι μία LL25XB60 η οποία κατασκευάζεται από την Ιαπωνική εταιρία Shindengen, κάτι που λέει πολλά για την ποιότητα της (κορυφαία φυσικά). Μετά τη γέφυρα βρίσκουμε το μεγάλο πηνίο του APFC. Στο τελευταίο χρησιμοποιούνται επίσης τέσσερα FQA24N50 fets και η απαραίτητη boost δίοδος. Ως πυκνωτές εξομάλυνσης βρίσκουμε τρεις Matsushita/Panasonic (330μF, 400V, 105°C). Τέλος, ο PFC controller είναι ένα ολοκληρωμένο ICE2PCS02 της Infineon.


H τοπολογία που χρησιμοποιείται στο κυρίως switching κομμάτι του PSU είναι η Phase-Shifted Full-Bridge, η οποία αυξάνει δραματικά το efficiency και μειώνει ταυτόχρονα το φορτίο που δέχονται τα κύρια switcing mosfets (τέσσερα MDF18N50). Ο PWM controller είναι ένα UCC28950 και φιλοξενείται σε μία από τις δύο κάθετες πλακέτες που υπάρχουν στο πρωτεύον μέρος του PSU. Ο υψηλής πυκνότητας κύριος μετασχηματιστής χάρις στη σχεδίαση του αποβάλει μικρότερα ποσά ενέργειας συμβάλλοντας έτσι στην αύξηση της αποδοτικότητας.


Στο δευτερεύον μέρος σύγχρονη σχεδίαση χρησιμοποιείται φυσικά και τα +12V ανορθώνονται από έξι IPP015N04N mosfets. Μπροστά από την ψύκτρα που φιλοξενεί τα έξι mosfets, που αναφέραμε παραπάνω, βρίσκουμε δύο toroidal chokes τα οποία παίρνουν μέρος στην ανόρθωση και το φιλτράρισμα των +12V. Τέλος, μπροστά από τα δύο αυτά chokes υπάρχει μια σειρά από δέκα Rubycon πυκνωτές (1500uF, 16V, 105°C, ZLK series) για το φιλτράρισμα των +12V.


Στο μπροστινό μέρος της modular πλακέτας βρίσκουμε το ολοκληρωμένο που αναλαμβάνει τις προστασίες του PSU, ένα PS238 το οποίο υποστηρίζει OCP για μέχρι έξι +12V rails. Στο κάτω μέρος της ίδιας πλακέτας διακρίνονται οι χάλκινοι αγωγοί που μεταφέρουν τα +12V, ελαχιστοποιώντας έτσι τις πτώσεις τάσεις.


Στο πίσω μέρος της ίδιας πλακέτας φιλοξενούνται τα VRMs (Voltage Regulation Modules) που παράγουν τα minor rails (5V και 3.3V). Καθένα από αυτά χρησιμοποιεί έναν APW7073A PWM controller και τέσσερα APM2556N. Επίσης τρεις πολυμερικοί πυκνωτές, σε κάθε VRM, φιλτράρουν τις τάσεις εξόδου.


Τα 5VSB ανορθώνονται από μία 10U60CT δίοδο schottky. Η συγκεκριμένη έχει όριο τα 10A οπότε άνετα διαχειρίζεται τα 4A μέγιστης ισχύος των 5VSB.


Στην κύρια πλακέτα η ποιότητα των κολλήσεων είναι πολύ καλή όχι μόνο για τα δεδομένα της Enermax, μιας και η τελευταία δε φημίζεται ιδιαίτερα σε αυτό τον τομέα, αλλά και σε σχέση με υλοποιήσεις κατασκευαστών όπως η Delta και η Seasonic.


Ένας ανεμιστήρας της Enermax (τουλάχιστον φέρει το λογότυπο της) αναλαμβάνει την ψύξη του PSU. Το μοντέλο του είναι ED142512S-DA (139mm, 12V, 0.6A, 900 ~ 2000rpm) και διαθέτει twister ball bearings για αυξημένη διάρκεια ζωής και χαμηλά επίπεδα θορύβου.


Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια δέκα ηλεκτρονικών φορτίων της Array (εφτά 3711 με 300W έκαστο και τρία 3710 με 150W το καθένα), ενός παλμογράφου Picoscope 3424 με τέσσερις αναλογικές εισόδους, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός Fluke 175, ενός επαγγελματικού power meter (Instek GPM-8212) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box.

Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του EMR1350EWT (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.


Το efficiency είναι ιδιαίτερα υψηλό και όπως βλέπετε το PSU δεν έχει πρόβλημα να αποδώσει το μέγιστο της ισχύς του ακόμη και στους 51.2°C. Το κυνήγι του υψηλού efficiency όμως αποφέρει σχετικά χαλαρό (μην ξεχνάμε όμως ότι μιλάμε για ένα 1350W PSU) voltage regulation στα +12V, το οποίο αγγίζει το 4%. Στα δευτερεύοντα rails τα πράγματα είναι καλύτερα (3.3V) ως πολύ καλύτερα (5V). Επίσης ευχάριστη έκπληξη ήταν ο ανεμιστήρας του PSU ο οποίος ακόμη και σε ιδιαίτερα μεγάλα φορτία κρατούσε τον εκλυόμενο θόρυβο του σε χαμηλά επίπεδα. Είναι, αν μη τι άλλο, εντυπωσιακό να βλέπεις (ή να ακούς καλύτερα) ένα PSU να αποδίδει 1350W πραγματικής ισχύος στους >50°C και ο ανεμιστήρας του να μην κάνει παράγει ενοχλητικό θόρυβο. Έχουμε δοκιμάσει ανάλογα PSUs που σε τέτοιες συνθήκες απαιτούσαν ωτοασπίδες (για τους ευαίσθητους μιας και ο γραφών και Jumbo jet να περάσει από πάνω του δεν έχει πρόβλημα).

Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του EMR1350EWT σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι 40, 60, 80 και 100W.


Εντάξει, δεν πιστεύουμε να υπήρχε κανείς που να περίμενε από αυτό το κτήνος να διατηρεί υψηλό efficiency ακόμη και σε τόσο μικρά φορτία. Το όριο του 80% efficiency καλύπτεται μόνο με 100W φορτίο και αν το σύστημα σας σε idle κατάσταση τραβάει λιγότερα από 60W τότε καλύτερα να μην προτιμήσετε το EMR1350EWT (αν αφήνετε το PC φυσικά πολλές ώρες σε idle).

Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (σε λειτουργία αλλά χωρίς φορτίο), καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).


H κατανάλωση σε standby mode είναι μόλις 0.26W οπότε το PSU εναρμονίζεται πλήρως με την ErP Lot 6 2010 οδηγία της Ευρωπαϊκής Ένωσης.

Παρακάτω παραθέτονται τα αποτελέσματα της αποδοτικότητας των 5VSB. Το πρότυπο ATX προτείνει (προσοχή δεν απαιτεί) η αποδοτικότητα στα 5VSB με 100mA, 250mA και >=1Α φορτίο να είναι μεγαλύτερη ή ίση από 50%, 60% και 70% αντίστοιχα.


Τα 5VSB είναι ιδιαίτερα αποδοτικά και στα δύο τελευταία τεστ βλέπουμε ιδιαίτερα υψηλό efficiency (για το συγκεκριμένο rail). Το κύκλωμα παραγωγής των 5VSB ακολουθεί όπως φαίνεται τη γενική φιλοσοφία του PSU (όσο το δυνατόν μεγαλύτερο efficiency).

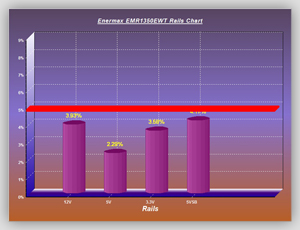

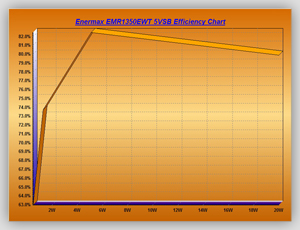

Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του EMR1350EWT σε μικρά φορτία και σε φορτία αντίστοιχα του 20-100% (tests#1-6) της μέγιστης ισχύς του. Στο δεύτερο γράφημα διαγράφεται η παρέκκλιση όλων των rails(σε ποσοστό %) και στα επόμενα τέσσερα γραφήματα φαίνονται αναλυτικά οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6.


Efficiency & Voltage Regulation Charts
Enermax EMR1350EWT
Efficiency	Voltage Variations Chart

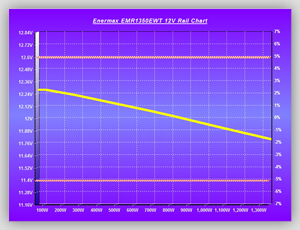

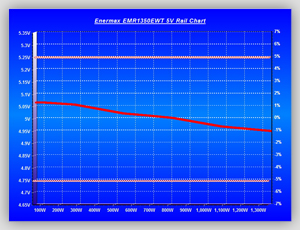

12V Rail Chart	5V Rail Chart

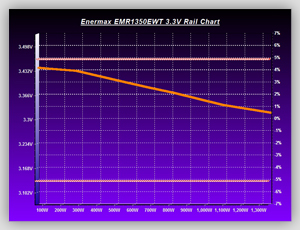

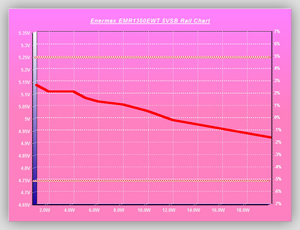

3.3V Rail Chart	5VSB Rail Chart

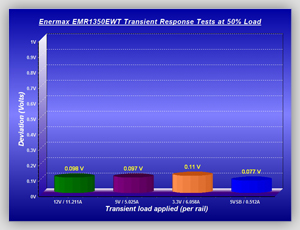

Στις παρακάτω δοκιμές θα δούμε την ανταπόκριση του PSU σε δύο διαφορετικά σενάρια. Στο πρώτο το PSU, ενώ λειτουργεί με 20% φορτίου, θα δεχτεί ένα απότομο load (11Α στα +12V, 5Α στα 5V, 6A στα 3.3V και 0.5Α στα 5VSB) για 50ms. Στο δεύτερο σενάριο το PSU, ενώ θα λειτουργεί με 50% φορτίου, θα δεχτεί το ίδιο ακριβώς load για το ίδιο χρονικό διάστημα. Και στις δύο περιπτώσεις θα παρατηρήσουμε τις στιγμιαίες πτώσεις τάσης που θα παρατηρηθούν σε όλα τα rails του PSU (εκτός των -12V), με τη βοήθεια του παλμογράφου. Σε καμιά περίπτωση οι πτώσεις τάσης δεν πρέπει να υπερβαίνουν το 5%, σύμφωνα πάντα με το πρότυπο ATX. Εδώ να τονίσουμε ότι οι παραπάνω δοκιμές είναι πολύ σημαντικές, μιας και εξομοιώνουν τα απότομα φορτία που μπορεί να δεχτεί εν λειτουργία ένα PSU (π.χ. την απότομη λειτουργία σε 100% της VGA ή του επεξεργαστή ή και των δύο μαζί, την εκκίνηση μιας συστοιχίας raid κτλ.). Τις εν λόγω δοκιμές τις ονομάσαμε “Advanced Transient Tests” και τις θεωρούμε εξαιρετικά δύσκολες, ιδιαίτερα για τα PSUs με ισχύ μικρότερη των 500W.

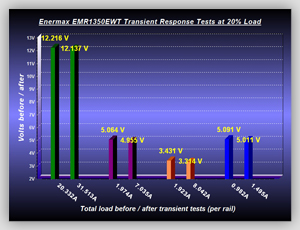

Advanced Transient Response Charts
Enermax EMR1350EWT

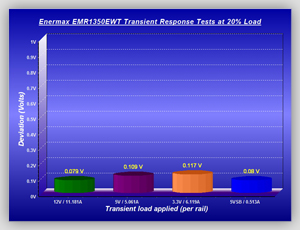

20% load
Deviation (Volts)	Rail Volts Before / After

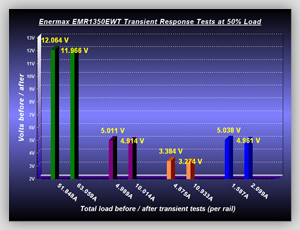

50% load
Deviation (Volts)	Rail Volts Before / After

Τα αποτελέσματα σε αυτά τα τεστ είναι τα αναμενόμενα από ένα τέρας των 1350W. Το PSU καταφέρνει και διατηρεί τις πτώσεις τάσεις που επιφέρουν τα transient φορτία σε όλα τα rails, σε χαμηλά επίπεδα. Η υψηλές επίσης αρχικές τάσεις στα rails (πριν την εφαρμογή του transient φορτίου) βοηθούν πάρα πολύ ώστε να μην πέσουν χαμηλά τα volts.

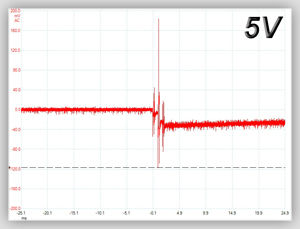

Ακολουθούν τα αντίστοιχα screenshots τα οποία πήραμε κατά τη διάρκεια των παραπάνω δοκιμών.

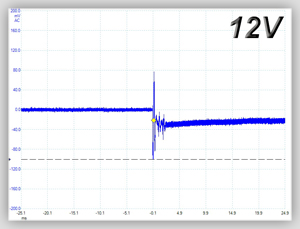

Advanced Transient Response Oscilloscope Screenshots
Enermax EMR1350EWT

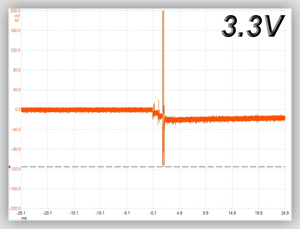

20% Load
+12V	5V	3.3V

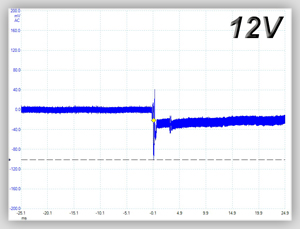

50% Load
+12V	5V	3.3V

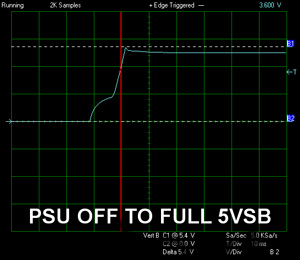

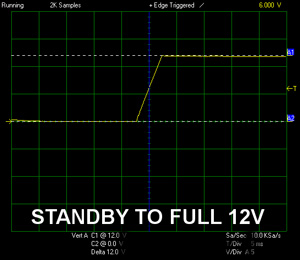

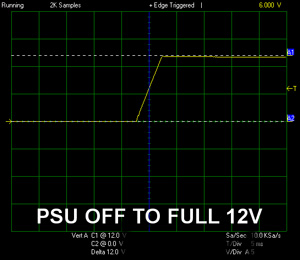

Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του PSU σε πιο απλά σενάρια μεταβολής του φορτίου, κατά την εκκίνηση (turn on) του PSU. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το ρελέ εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).


Turn On Transient Response Tests
Enermax EMR1350EWT

Στα 5VSB παρατηρήσαμε μια υψηλή αιχμή (voltage overshoot), η οποία παρά ταύτα βρίσκεται κάτω από το όριο των 5.5V οπότε δε χρήζει ανησυχίας. Στα +12V δεν υπήρξε ούτε ίχνος αιχμής και στα δύο τεστ και η κυματομορφή αγγίζει το ιδανικό. Πραγματικά εντυπωσιακή η απόδοση του παραπάνω rail μιας και δε πρέπει να ξεχνάμε ότι στα δύο τελευταία τεστ το PSU από standby ή off κατάσταση μεταπηδάει κατευθείαν σε full load (1350W).

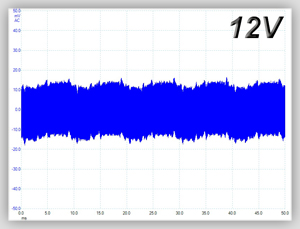

Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του EMR1350EWT. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V, 3.3V και 5VSB.


To ripple στα +12V είναι ιδιαίτερα μικρό. Πραγματικά η Enermax έκανε πολύ καλή δουλειά σε αυτό τον τομέα και όπως φαίνεται οι 10 Rubycon που φιλτράρουν το συγκεκριμένο rail δεν αφήνουν σχεδόν τίποτα να περάσει. Στα δευτερεύοντα rails τα 3.3V παρουσιάζουν κάτω του μισού του ορίου, μέγιστο ripple και τα 5V πλησιάζουν τα 30mV, μια σχετικά καλή επίδοση αλλά σίγουρα όχι κορυφαία. Συνολικά ο περιορισμός του ripple στο συγκεκριμένο τροφοδοτικό κυμαίνεται σε πολύ υψηλά επίπεδα και άνετα συναγωνίζεται άλλα κορυφαία PSUs. Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.

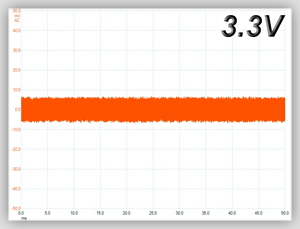

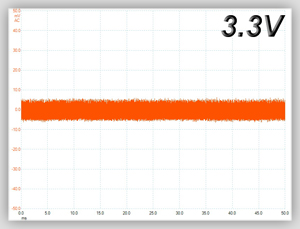

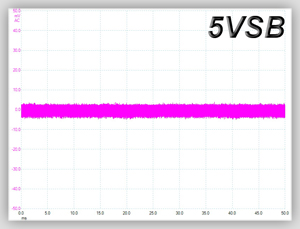

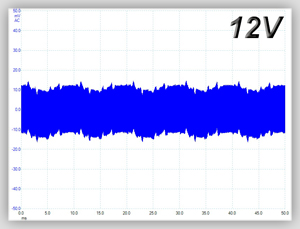

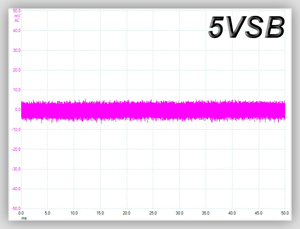

Ripple Oscilloscope Screenshots
Enermax EMR1350EWT
Full Load

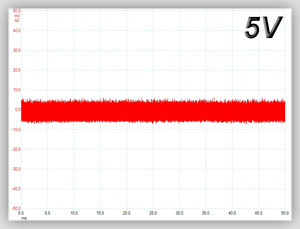

CL1 test

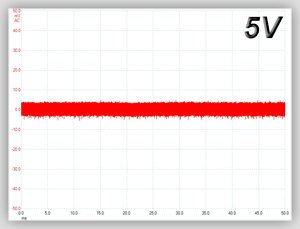

CL2 test

Στη σημερινή δοκιμή είχα την ευκαιρία να δοκιμάσω άλλο ένα κορυφαίο Enermax. Από ότι φαίνεται η καινούρια σχεδίαση που χρησιμοποιείται στα MaxRevo και Platimax PSUs έχει πολλές δυνατότητες και μπορεί να αποδώσει τρομερά επίπεδα ισχύος, σε υψηλές θερμοκρασίας λειτουργίας, με πολύ μεγάλο efficiency και χαμηλό ripple. Το μόνο πρόβλημα της συγκεκριμένης πλατφόρμας είναι το χαλαρό voltage regulation στα +12V, σε σχέση με άλλα PSUs ίδιων κυβικών. Πιστεύω ότι αν η Enermax μπορέσει και βελτιώσει το θέμα του voltage regulation τότε οι αντίπαλες εταιρίες θα τρέχουν και δε θα φτάνουν. Το Enermax MaxRevo 1350W αποτελεί μια καλή επένδυση για κάποιον που θέλει/χρειάζεται ένα τόσο ισχυρό PSU. Η κορυφαία ποιότητα κατασκευής σε συνδυασμό με τα υψηλής ποιότητας επιμέρους υλικά που χρησιμοποιεί (Japan made πυκνωτές και γέφυρα ανόρθωσης, twister-bearings ανεμιστήρας κτλ) εγγυούνται τη μακροχρόνια και απροβλημάτιστη λειτουργία του. Σε περίπτωση όμως που κάτι πάει στραβά υπάρχει και η πενταετής εγγύηση για να σας καλύψει. Οπότε ναι είναι ένα από τα ποιο ακριβά PSUs αλλά πιστεύω ότι τα αξίζει τα λεφτά του και από τη στιγμή που το PSU είναι η καρδιά του συστήματος, καλό είναι να βλέπουμε τα λεφτά που ρίχνουμε σε αυτό ως επένδυση. Μην ξεχνάτε ότι ένα καλό PSU θα σας συντροφεύει για πολλά χρόνια όσες μητρικές και VGAs και αν αλλάξετε και θα προστατεύσει το σύστημα σας σε πολλές περιπτώσεις.

To Enermax MaxRevo 1350W κοστίζει 323€. Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του είναι τα παρακάτω:

Πλεονεκτήματα

• Απέδωσε την πλήρη ισχύ του με >50°C ambient
• Ιδιαίτερα υψηλό efficiency
• Χαμηλό ripple
• Μεγάλο πλήθος παρεχόμενων καλωδιώσεων
• Fully modular σχεδίαση
• Κορυφαία ποιότητα κατασκευής
• Japan made πυκνωτές παντού
• Ανεμιστήρας χαμηλού θορύβου σε χαμηλά/μεσαία φορτία *

Μειονεκτήματα

• Υψηλή τιμή
• Χαλαρό voltage regulation στα +12V
• Ιδιαίτερα δύσκαμπτες αποσπώμενες καλωδιώσεις

*σε υψηλότερα γίνεται αισθητός αλλά όχι ενοχλητικός

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το EMR1350EWT είναι:


Εδώ τέλειωσε άλλο ένα PSU review. Ευχαριστούμε θερμά την Enermax για τη διάθεση του δείγματος.
