Enermax Platimax 1200W

Στην προηγούμενη δοκιμή σας είχαμε παρουσιάσει το MaxRevo 1350W, ένα από τα καλύτερα PSUs της Enermax με Gold αποδοτικότητα (efficiency). Στη σημερινή δοκιμή θα δούμε και ένα μέλος της κορυφαίας σειράς Platimax της ίδιας εταιρίας, το οποίο διαθέτει ακόμη μεγαλύτερο efficiency μιας και καλύπτει τις απαιτήσεις του 80 Plus Platinum προτύπου. Τα κορυφαία Platimax (EPM1200EWT και EPM1500EWT) βασίζονται στην πλατφόρμα των MaxRevo, ωστόσο κάποιες βελτιώσεις/μετατροπές έγιναν σε αυτά έτσι ώστε να επιτύχουν υψηλότερο efficiency. Η συγκεκριμένη πλατφόρμα αποτελεί ότι πιο σύγχρονο έχει να επιδείξει η Enermax και αυτή τη στιγμή αποτελεί μια από τις κορυφαίες, τεχνολογικά, πλατφόρμες που κυκλοφορούν στην αγορά. Δυστυχώς όμως μιας και η Enermax δεν ασχολείται ενεργά με το OEM κομμάτι, δηλαδή δεν πουλάει τα PSUs της σε άλλους κατασκευαστές παρά μόνο στους τελικούς χρήστες (με ελάχιστες εξαιρέσεις), το κόστος της ανάπτυξης μοιραία περνάει αυτούσιο στους καταναλωτές. Από την άλλη όμως οι στρατηγικές της καθώς και η ανάπτυξη μελλοντικών μοντέλων δε στηρίζονται στο τι θέλουν οι εκάστοτε εταιρίες/συνεργάτες αλλά ο τελικός καταναλωτής. Έτσι η Enermax υπήρξε η πρώτη εταιρία που παρουσίασε Platinum PSUs υψηλής ισχύος. Επίσης είναι η μόνη εταιρία, μέχρι στιγμής, που έχει παρουσιάσει ένα 1500W PSU με άνω του 90% αποδοτικότητα. Στη σημερινή δοκιμή θα δοκιμάσουμε το Platimax 1200W (EPM1200EWT) και θα δούμε αν πράγματι προσφέρει αυτά που υπόσχεται η Enermax και το σημαντικότερο όλων αν πράγματι αξίζει την υψηλή τιμή του. Εν συντομία το EPM1200EWT έχει fully modular σχεδίαση, δηλαδή όλα τα καλώδια του είναι αποσπώμενα, εξοπλίζεται με έναν ανεμιστήρα που διαθέτει twister-bearings για μείωση του θορύβου καθώς και αυξημένη διάρκεια ζωής και το πιο σημαντικό υπόσχεται 89-94% αποδοτικότητα με 20% - 100%, της μέγιστης ισχύς του, φορτία. Αρκετά όμως χρονοτριβήσαμε με τον πρόλογο, ας προχωρήσουμε στο κυρίως θέμα.


Τα κύρια χαρακτηριστικά του EPM1200EWT παραθέτονται στον παρακάτω πίνακα.


Εν συντομία αυτά είναι τα χαρακτηριστικά ενός high-end PSU: Platinum αποδοτικότητα, δυνατότητα παροχής της μέγιστης ισχύς του ακόμη και στους 50°C, όλες οι σύγχρονες προστασίες ακόμη και η σπάνια OTP (Over Temperature Protection), ανεμιστήρας εξοπλισμένος με twister bearings και πέντε χρόνια εγγύηση. Το μόνο κακό σε όλα τα high-end προϊόντα είναι η τσουχτερή τιμή και το EPM1200EWT δυστυχώς δε σπάει την παράδοση, αλλά δεν πρέπει να ξεχνάμε ότι τις πιο πολλές φορές ότι πληρώσεις παίρνεις και αυτό σίγουρα ισχύει σε αυτή την περίπτωση. Το μήκος του PSU είναι μικρό για τα κυβικά του μιας και είναι μόλις 20mm μεγαλύτερο από αυτό που προτείνει ως ιδανικό το πρότυπο ATX. Οπότε τα περισσότερα κουτιά υπολογιστών θα το χωρέσουν άνετα αν και είμαστε σίγουροι ότι όποιος αγοράσει ένα τόσο καλό PSU θα διαθέτει και ανάλογο σύστημα, το οποίο φυσικά δε χωράει σε ένα περιορισμένων διαστάσεων κουτί. Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του EPM1200EWT.


Οι καλωδιώσεις, όπως είναι φυσικό για τα κυβικά του PSU, είναι άφθονες και θα ικανοποιήσουν και τον πιο απαιτητικό χρήστη. Υπάρχουν συνολικά οχτώ PCIe και δύο EPS connectors οπότε μπορείτε να τροφοδοτήσετε ακόμη και αυτή την EVGA Classified SR-2 που πάντα ονειρευόσασταν μαζί με ένα τσούρμο από κάρτες. Αρκεί βέβαια το πορτοφόλι σας να μπορεί να αντεπεξέλθει στις ορέξεις σας. Όσον αφορά το μήκος τώρα των καλωδίων μόνο στις PCIe θα θέλαμε 100mm παραπάνω, για να μην υπάρχουν προβλήματα ακόμη και σε τεράστια κουτιά. Η απόσταση επίσης ανάμεσα στους connectors είναι η προτεινόμενη, από το ATX πρότυπο. Αυτό που θα προβληματίσει κάπως είναι το αυξημένο πάχος των καλωδίων (16AWG) που χρησιμοποιούν οι EPS/PCIe και 24pin ΑΤΧ connectors, το οποίο κάνει τις συγκεκριμένες καλωδιώσεις δύσκαμπτες και σίγουρα δυσκολεύει το έργο της τακτοποίησης τους μέσα στο κουτί (cable management). Από την άλλη όμως το αυξημένο πάχος των καλωδιώσεων επιφέρει μικρότερες πτώσεις τάσεις σε υψηλά φορτία. Τέλος, όλες οι καλωδιώσεις είναι fully sleeved.

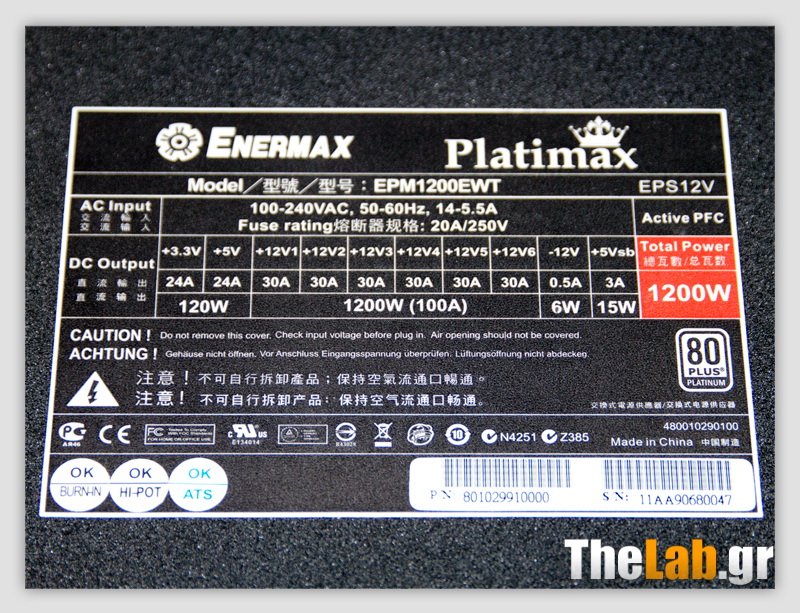

Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του EPM1200EWT.

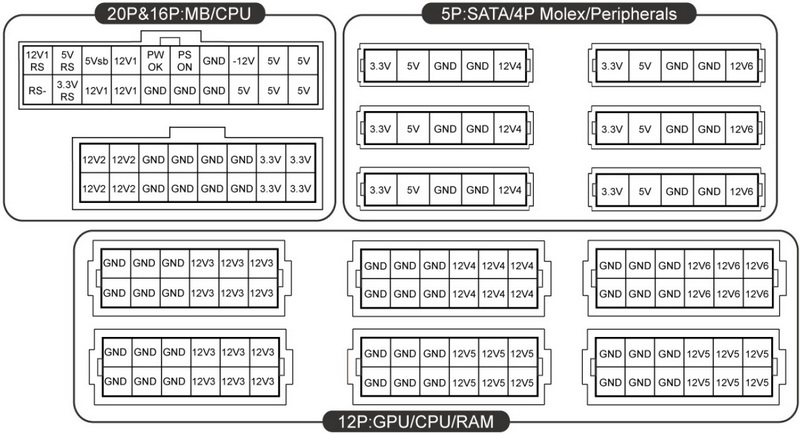

Υπάρχουν συνολικά έξι +12V rails τα οποία μπορούν να αποδώσουν τη μέγιστη ισχύ του PSU. Τα δευτερεύοντα rails διαθέτουν επαρκή ισχύ για να τροφοδοτήσουν ένα σύγχρονο σύστημα και όσον αφορά το 5VSB rail θα θέλαμε ένα επιπλέον Amprere ισχύ μιας και το PSU παίζει στη μεγάλη κατηγορία όπου 3Α είναι σχετικά λίγα. Ας δούμε τώρα και την κατανομή των έξι +12V rails στην modular πλακέτα. Επειδή τα πράγματα δεν είναι και τόσο απλά χρησιμοποιήσαμε ένα σχήμα που παρέχει η Enermax στο εγχειρίδιο χρήσης του PSU.

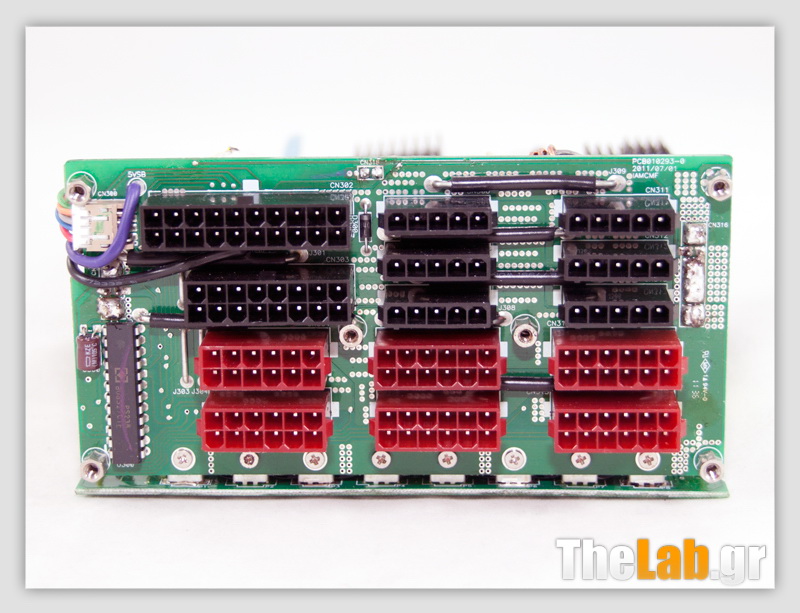

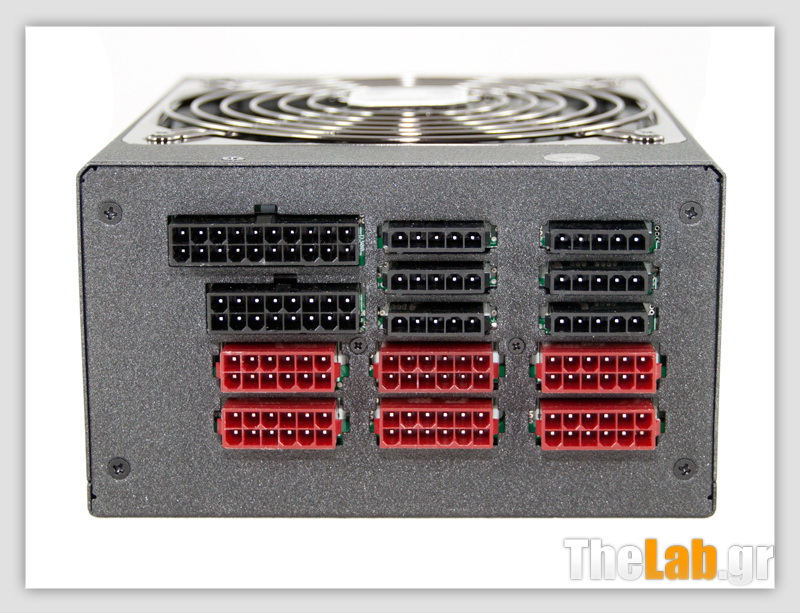

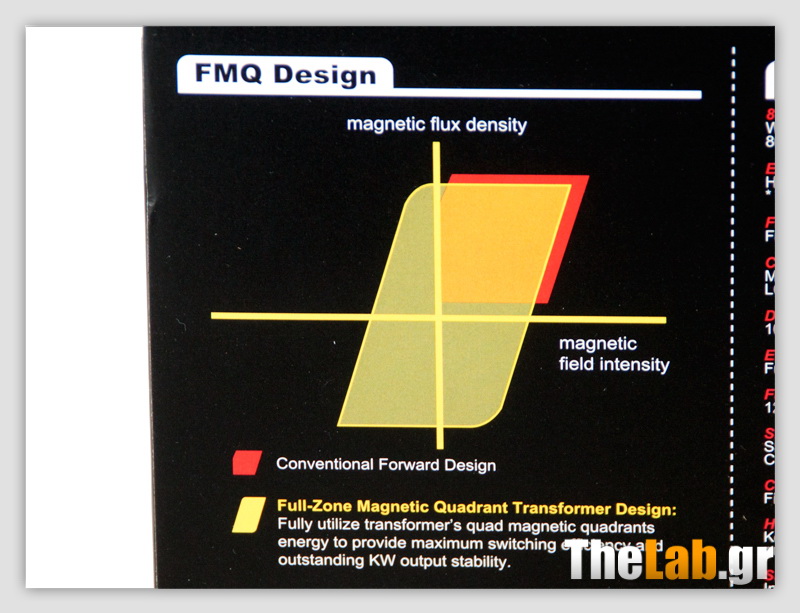

Η κατανομή των rails είναι παρόμοια με αυτή του MaxRevo 1350W, οπότε αν θέλετε να συνδέσετε και τη δεύτερη EPS καλωδίωση καλό είναι να χρησιμοποιήσετε την πάνω μεσαία 12 pin υποδοχή ή τη δεξιά της, οι οποίες τροφοδοτούνται από τα 12V4 και 12V6 rails αποκλειστικά. Έτσι δεν υπάρχει κίνδυνος να μπλέξετε τις PCIe καλωδιώσεις με τη δεύτερη EPS και να προκαλέσετε ενεργοποίηση του OCP. Η κατανομή των rails χρίζει κάποιας μικρής βελτίωσης. Ιδανικά τα 12V1 και 12V2 rails θα έπρεπε να τροφοδοτούν τις περιφερειακές καλωδιώσεις. Το χρώμα που κυριαρχεί στο εξωτερικό του κουτιού είναι αυτό της πλατίνας και στο μπροστινό μέρος φιγουράρει η ονομασία της σειράς με ένα στέμμα ακριβώς πάνω από το γράμμα "a". Πιθανόν το στέμμα να συμβολίζει το γεγονός ότι η Enermax έβγαλε τη σειρά Platimax με σκοπό να κυριαρχήσει έναντι των αντιπάλων και να καταλάβει την πρώτη θέση σε κάθε κατηγορία. Όπως συνηθίζεται, στο πίσω μέρος της συσκευασίας βρίσκουμε πολύ περισσότερες πληροφορίες σχετικά με τα χαρακτηριστικά και τα τεχνολογικά προτερήματα του PSU. Επίσης υπάρχει ένας πίνακας με τα χαρακτηριστικά των rails για τα Platimax 1050W και 1200W. Αλλά ένα λεπτό, ποιο Platimax 1050; Στην επίσημη σελίδα της Enermax υπάρχει μόνο το Platimax 1000W και αυτό βγήκε αρκετά αργότερα από το 1200W. Οπότε μάλλον η Enermax αρχικά ήθελε να κυκλοφορήσει και ένα Platimax 1050W το οποίο όμως στη συνέχεια έγινε 1000W και δεδομένου ότι το τελευταίο δεν είναι fully modular (όπως υποτίθεται ότι θα ήταν το 1050), τότε κατά πάσα πιθανότητα δε χρησιμοποιεί την ίδια πλατφόρμα με το 1200W αλλά μια βελτιωμένη έκδοση αυτής των παλιότερων Modu 87+.

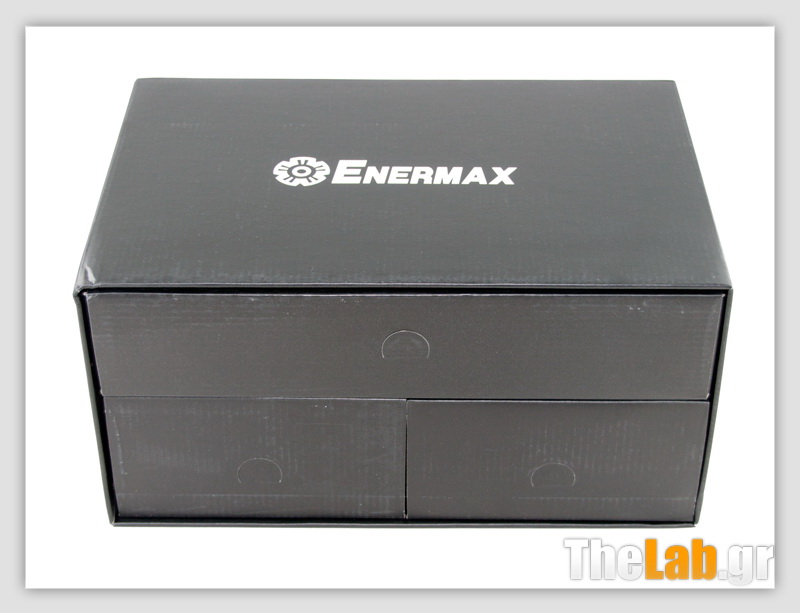

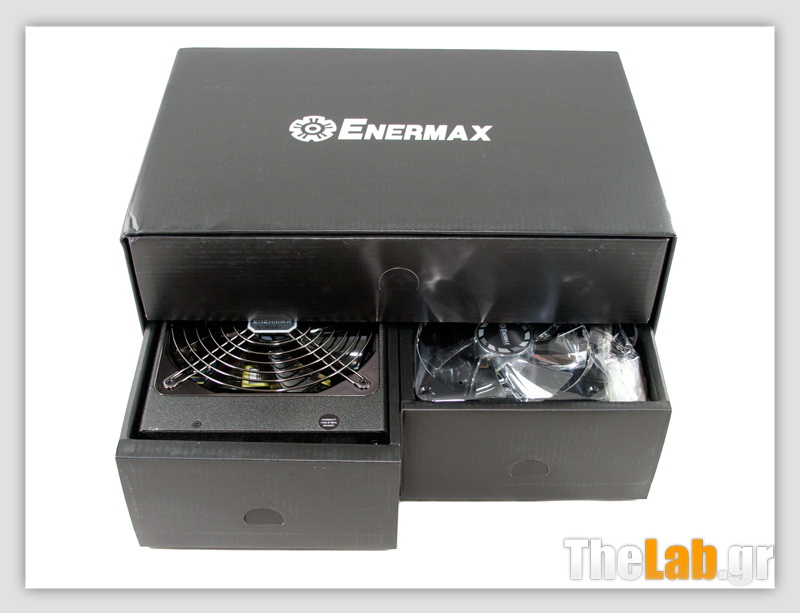

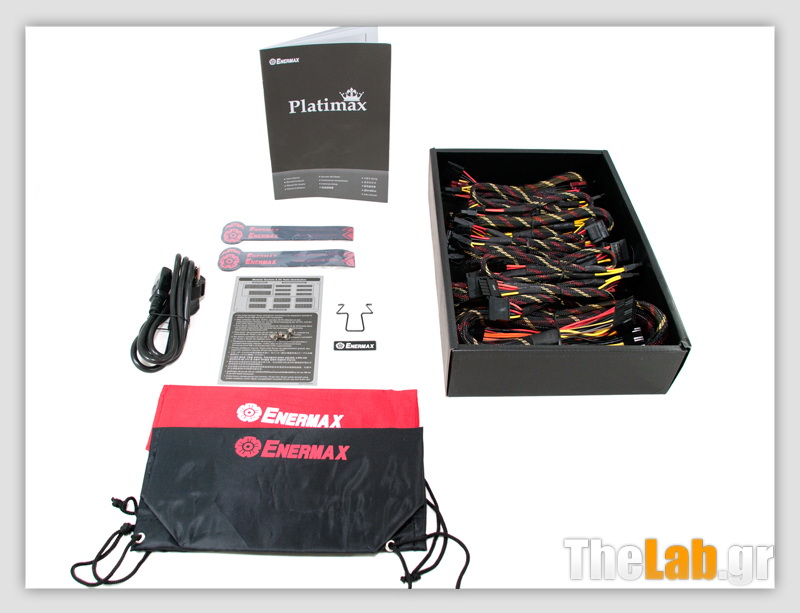

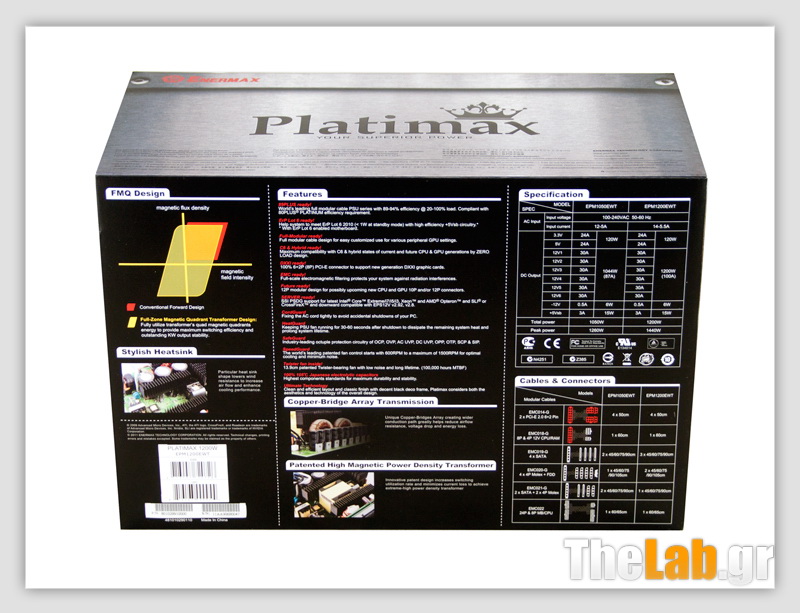

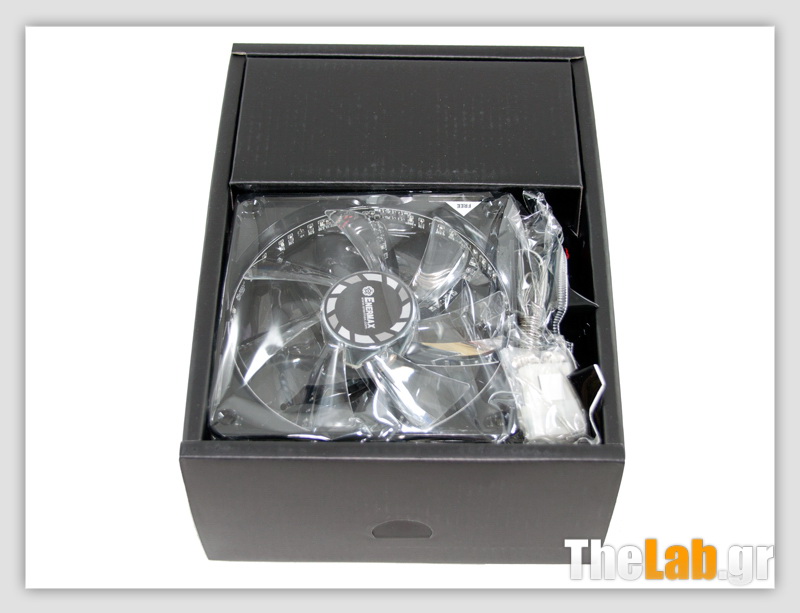

Αφαιρώντας το εξωτερικό περίβλημα της συσκευασίας αντικρίζουμε τη γνωστή συρταριέρα. Στο δύο κάτω συρτάρια βρίσκονται το PSU και τα παρελκόμενα, τα οποία περιλαμβάνουν και τον ανεμιστήρα δώρο που παρέχει η Enermax στους μελλοντικούς αγοραστές του EPM1200EWT. Στο πάνω μεγαλύτερο συρτάρι φιλοξενούνται όλες οι αποσπώμενες καλωδιώσεις. Τα παρελκόμενα του PSU περιλαμβάνουν τέσσερις Velcro δέστρες καλωδίων, δύο νάιλον θήκες για την αποθήκευση των καλωδιώσεων, ένα σετ βίδες, το μεταλλικό έλασμα του CordGuard (ασφαλίζει το καλώδιο τροφοδοσίας στη θέση του) και το εγχειρίδιο χρήσης.

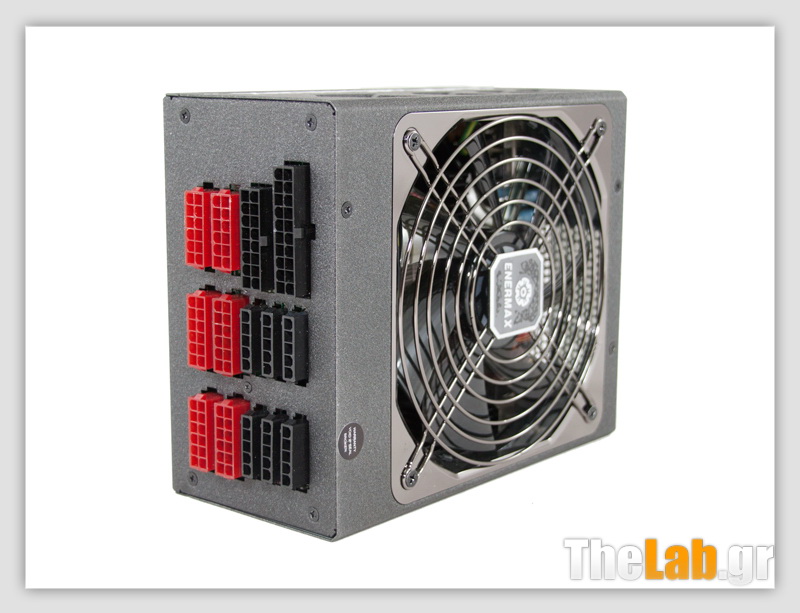

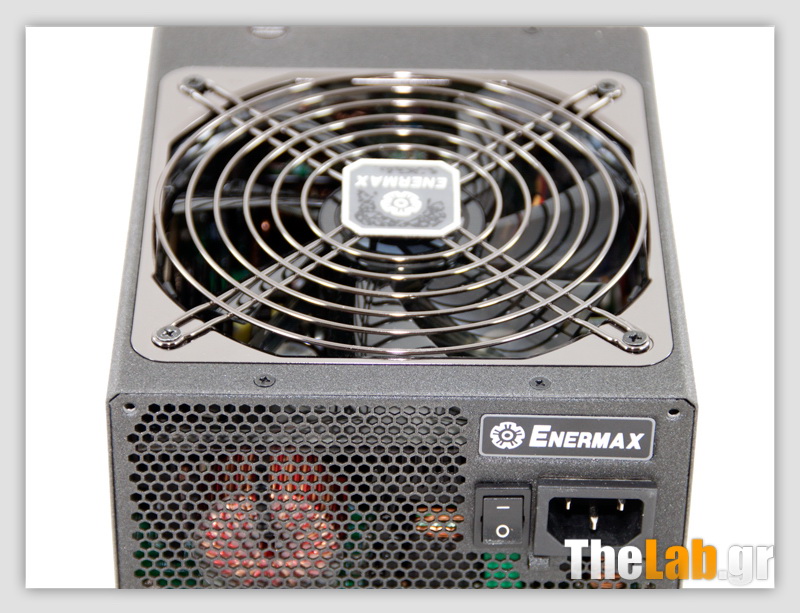

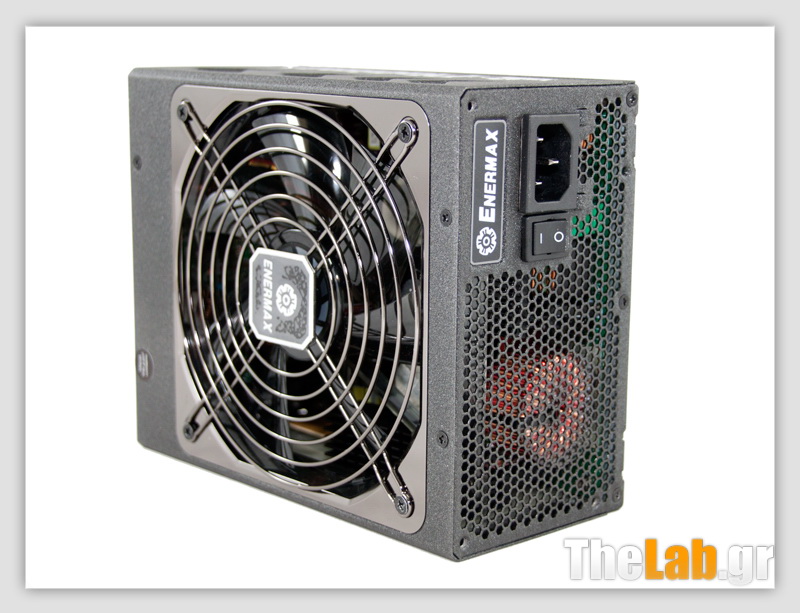

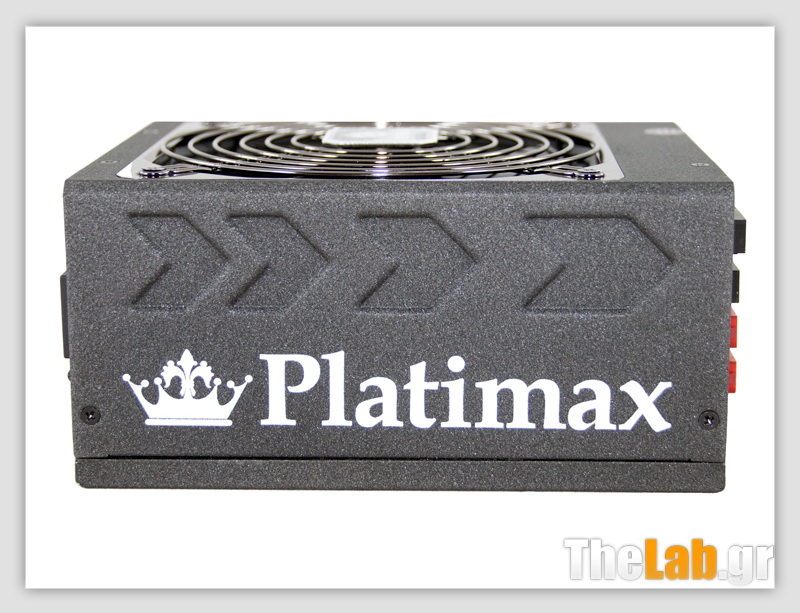

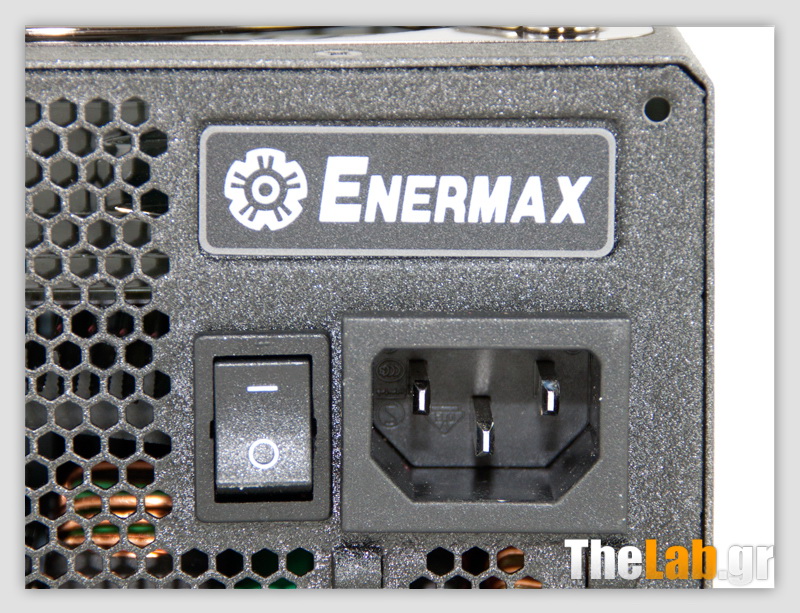

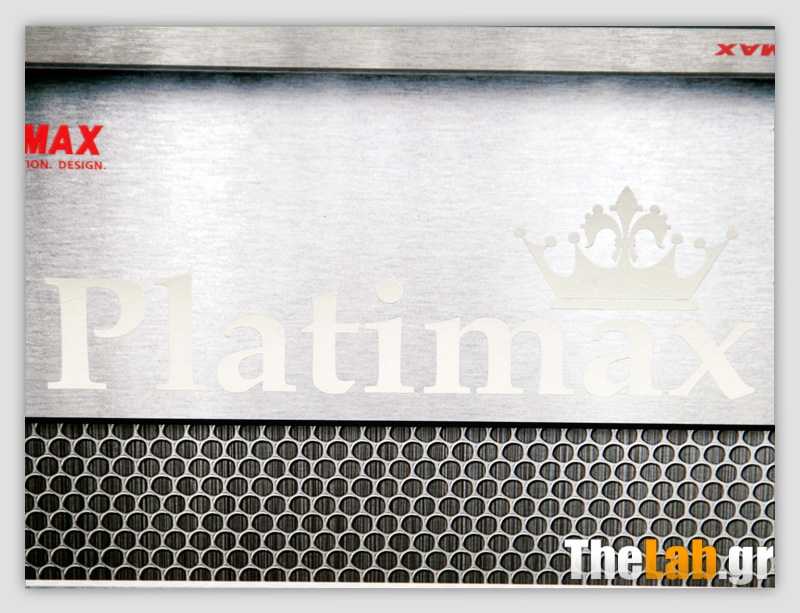

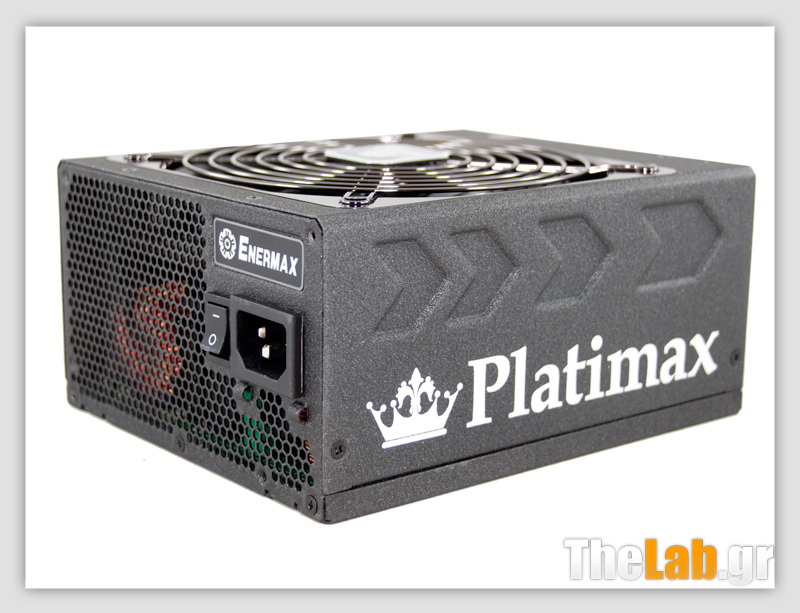

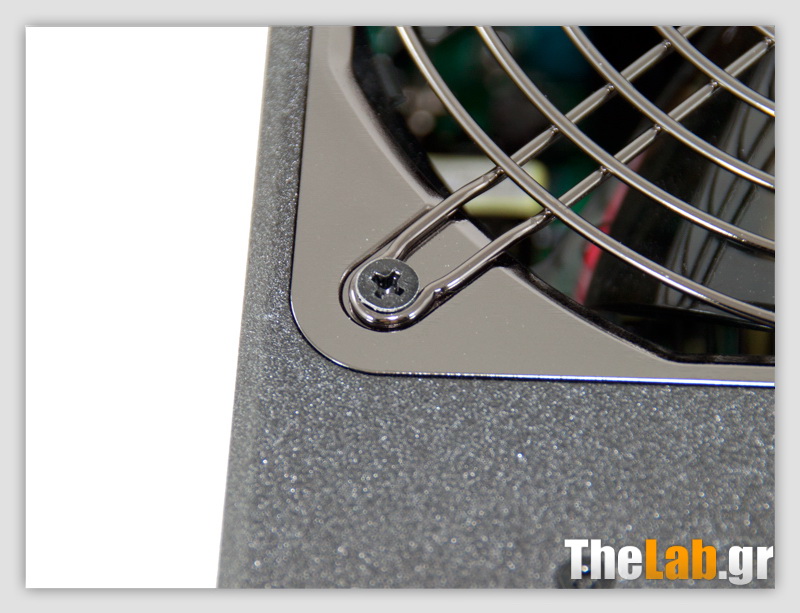

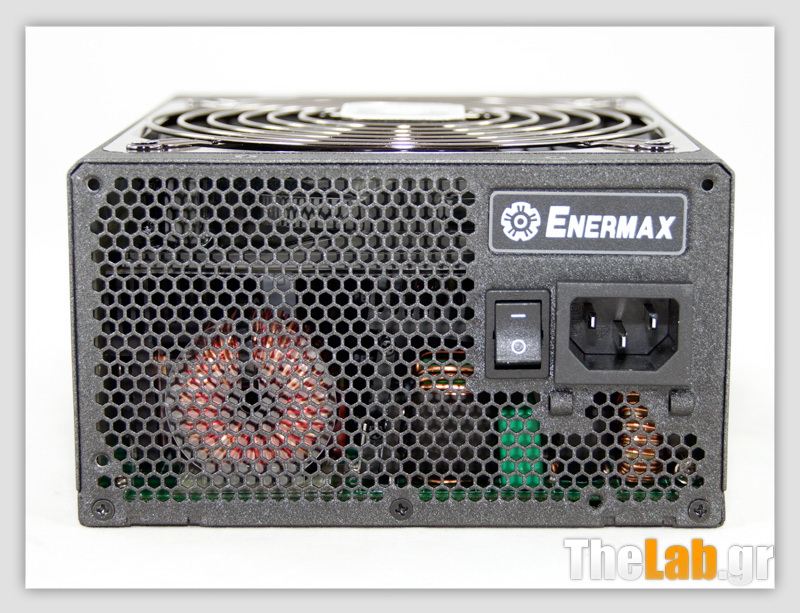

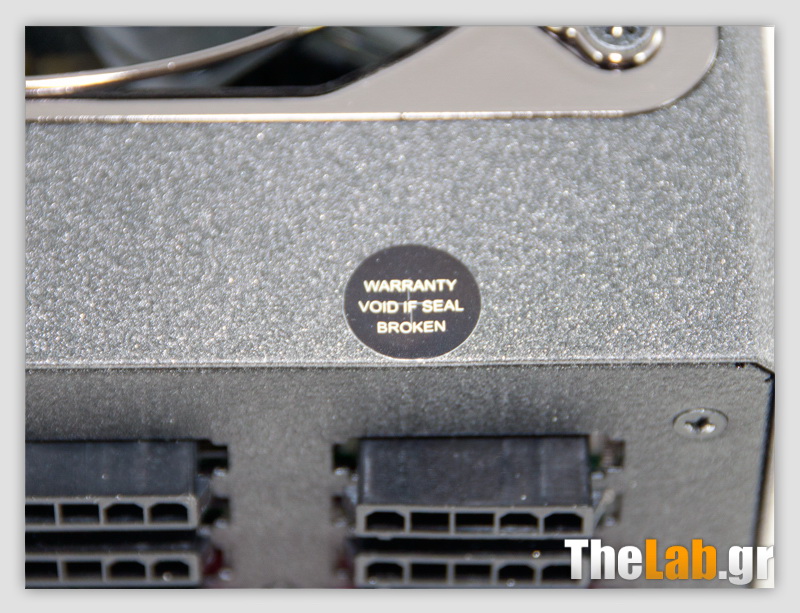

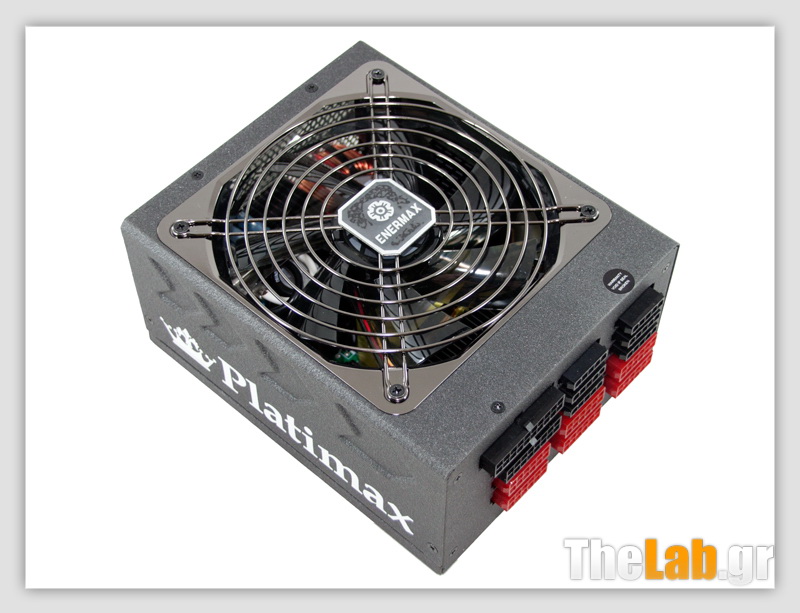

Η εξωτερική εμφάνιση του PSU μαρτυρά ακόμη και στο απαίδευτο μάτι την υψηλή ποιότητα κατασκευής. Το ματ φινίρισμα είναι ανθεκτικό στις γρατσουνιές και τις δαχτυλιές. Στα πλαϊνά βρίσκουμε το γνωστό στέμμα και το όνομα της σειράς και ακριβώς από πάνω υπάρχουν τα κλασσικά βέλη, σήμα κατατεθέν πια των Enermax PSUs. Στο μπροστινό μέρος υπάρχει η διάσημη κυψελοειδής γρίλια και δίπλα στην υποδοχή τροφοδοσίας βρίσκεται ένας μικρός διακόπτης. Για τα κυβικά του συγκεκριμένου PSU θα προτιμούσαμε έναν πιο μεγάλο/ποιοτικότερο διακόπτη αν και ο συγκεκριμένος δεν παρουσίασε το παραμικρό πρόβλημα κατά τη διάρκεια των δοκιμών. Στο πίσω μέρος υπάρχουν όλες οι modular υποδοχές. Με κόκκινο χρώμα ξεχωρίζουν οι 12pin και όλες οι υπόλοιπες είναι μαύρες. Θα θέλαμε να υπήρχαν κάποιες ενδείξεις, τουλάχιστον στις κόκκινες υποδοχές, οι οποίες να έδειχναν τα 12V rails που τις τροφοδοτούν, έτσι δε θα χρειάζονταν να ανατρέχει ο χρήστης στο εγχειρίδιο χρήσης. Τέλος, μας άρεσε ιδιαίτερα η βουρτσισμένη γρίλια του ανεμιστήρα. Όπως βλέπετε αυτό το τροφοδοτικό φωνάζει ποιότητα από μακριά, αλλά από την άλλη με τόσο που κοστίζει δεν μπορούσε να κάνει και αλλιώς.

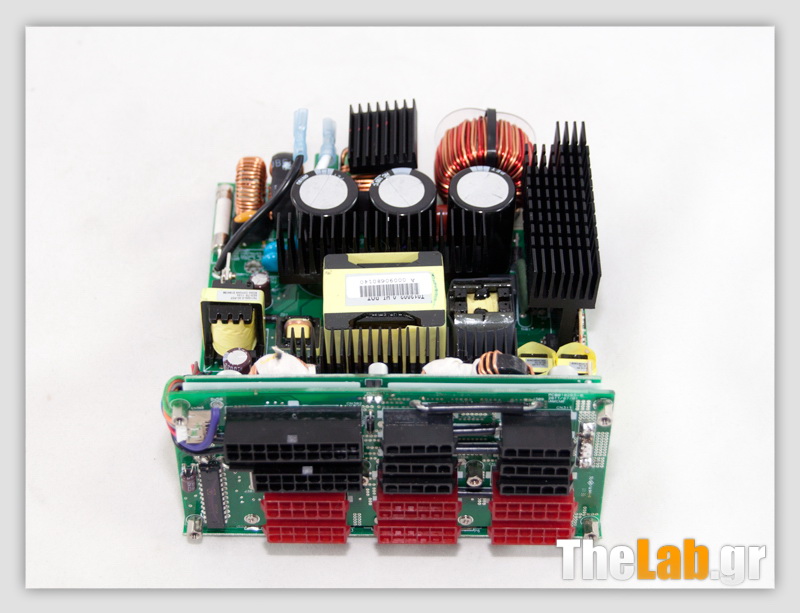

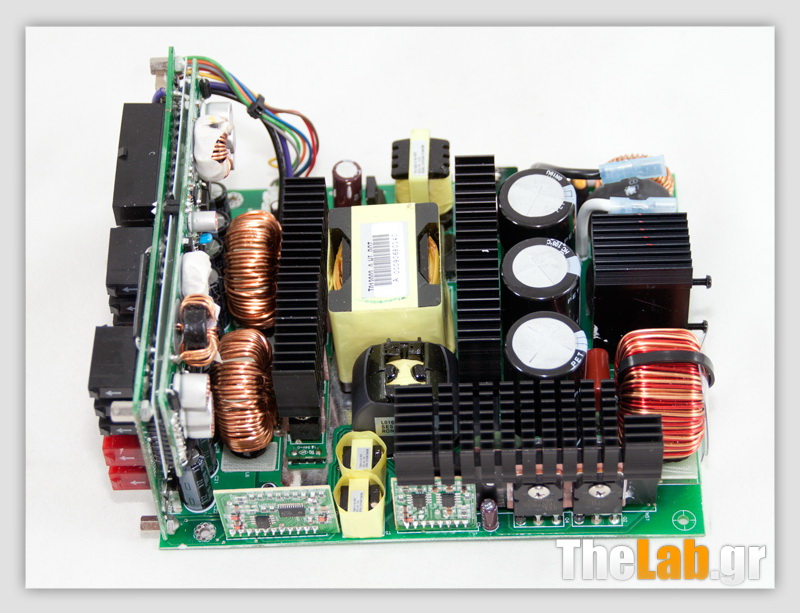

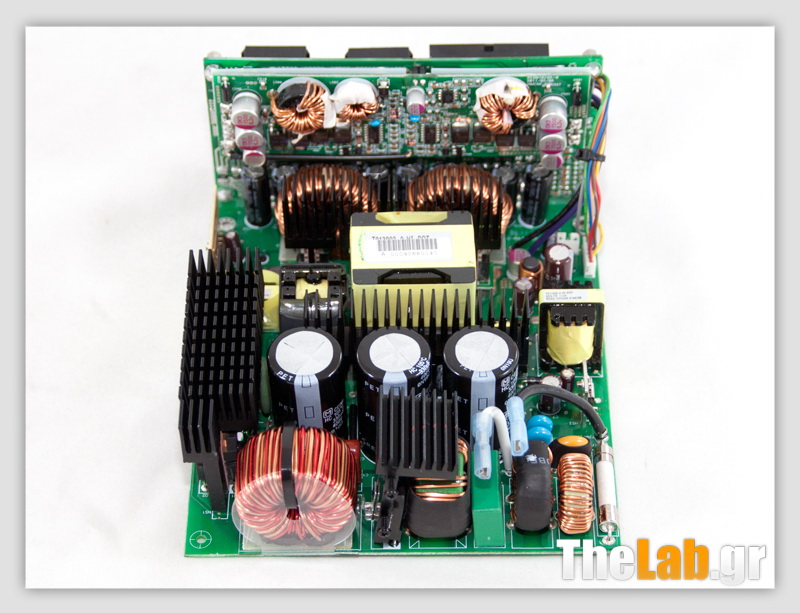

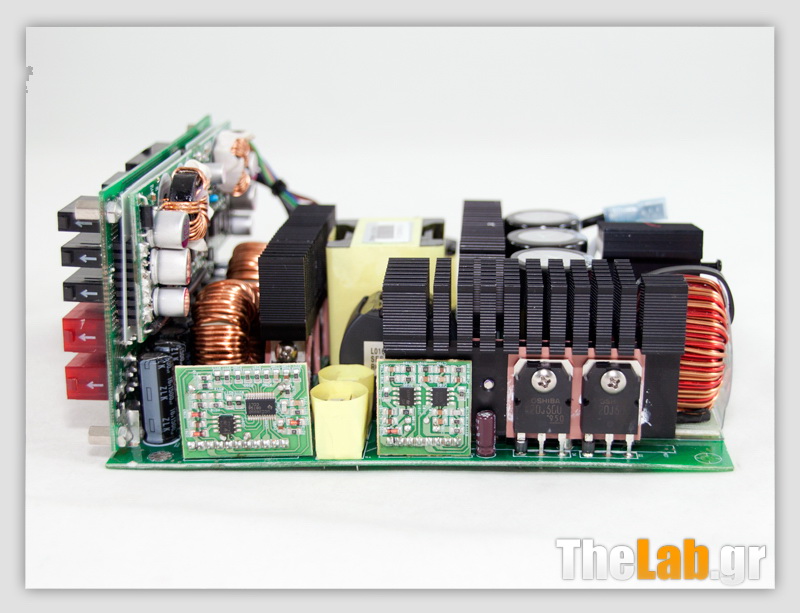

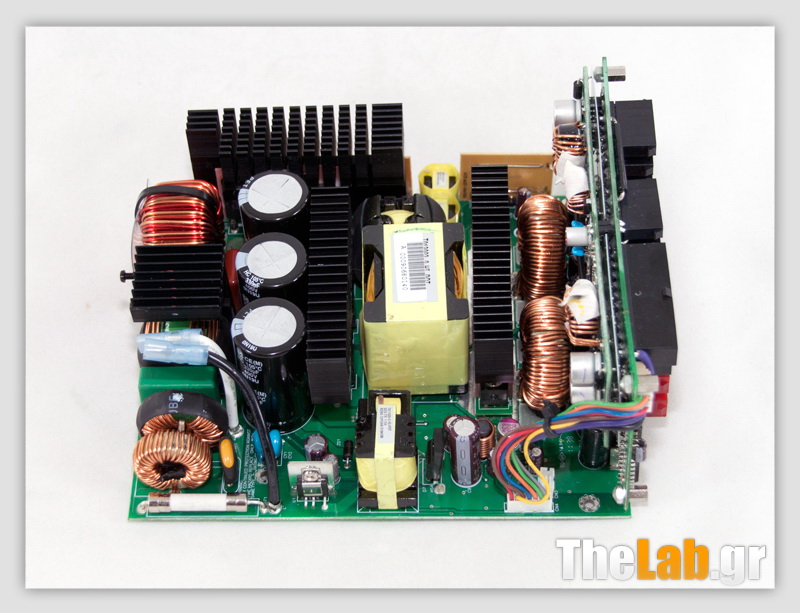

Ας αφαιρέσουμε τώρα τα περιττά για να ρίξουμε μια ματιά στα ενδότερα του PSU. Για άλλη μια φορά θαυμάζουμε τη σχεδίαση του εσωτερικού μιας και είναι ιδιαίτερα καθαρή χωρίς καλώδια δεξιά και αριστερά και όλα τα επιμέρους εξαρτήματα που χρησιμοποιούνται είναι κορυφαίας ποιότητας. Επίσης η σχεδίαση διαφέρει ριζικά από ότι έχουμε συνηθίσει μέχρι στιγμής να βλέπουμε στο εσωτερικό ενός PSU. Πιο συγκεκριμένα στα συμβατικής σχεδίασης PSUs το πρωτεύον και δευτερεύον μέρος μοιράζονται τις δύο πλευρές της κεντρικής πλακέτας έτσι ώστε οι ψύκτρες να είναι κάθετες και να μην εμποδίζεται η ροή του αέρα προς το μπροστά μέρος του PSU, όπου υπάρχουν οι γρίλιες εξαερισμού. Με την τοποθέτηση όμως του δευτερεύοντος στο πλάι οι τάσεις πρέπει να διανύσουν αρκετή απόσταση μέχρι να φτάσουν στο πίσω μέρος του PSU όπου υπάρχει η modular πλακέτα ή η έξοδος των καλωδιώσεων (για τα τροφοδοτικά που δε διαθέτουν αποσπώμενες καλωδιώσεις). Οπότε αυτά τα επιπλέον εκατοστά που έχουν να διανύσουν οι τάσεις, ειδικά σε μεγάλα φορτία, επιφέρουν σημαντικές πτώσεις τάσης και μείωση κατά συνέπεια της αποδοτικότητας. Η Enermax έχοντας αυτό κατά νου τοποθέτησε το δευτερεύον ακριβώς πίσω από τη modular πλακέτα και τα +12V περνάνε μέσω μιας συστοιχίας χάλκινων αγωγών σε αυτή. Επιπρόσθετα τα VRMs (Voltage Regulation Modules) που παράγουν τα δευτερεύοντα rails βρίσκονται πάνω στην modular πλακέτα έτσι ώστε να μειωθεί ακόμη περισσότερο η απόσταση που διανύουν μέχρι τις υποδοχές τροφοδοσίας. Πραγματικά πολύ έξυπνη σχεδίαση! Για να μην υπάρχει τώρα πρόβλημα με τη ροή του αέρα προς το μπροστινό μέρος του PSU, η Enermax χρησιμοποίησε ειδικής σχεδίασης ψύκτρες που αν και οριζόντιες δεν αποτελούν εμπόδιο. Τέλος, η τοπολογία που χρησιμοποιείται στο πρωτεύον μέρος ονομάζεται Phase-Shifted Full-Bridge και ανήκει στις καλύτερες και ακριβότερες σε υλοποίηση τοπολογίες.

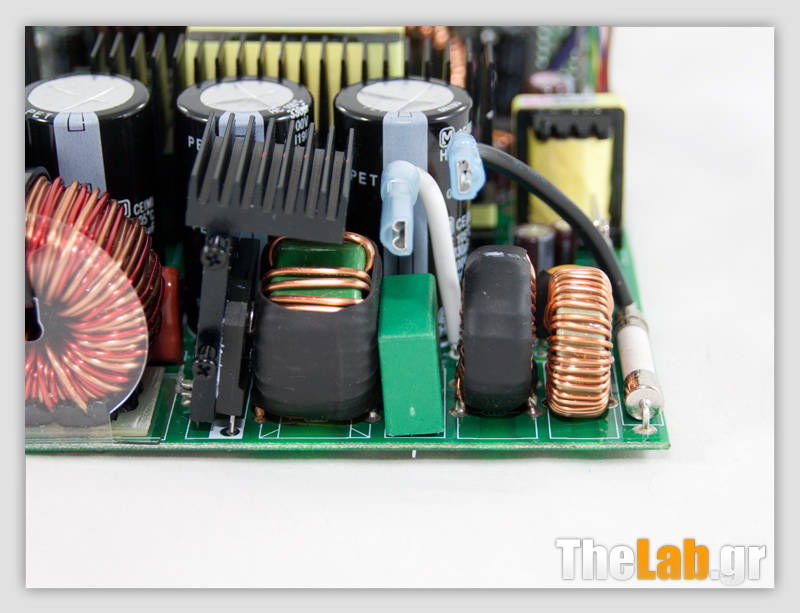

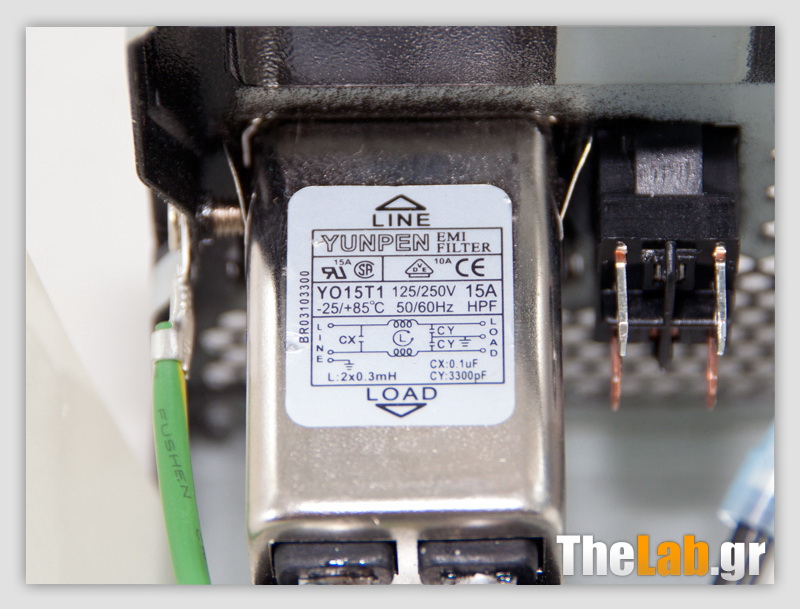

Η υποδοχή του AC ρεύματος είναι στην ουσία ένα ολοκληρωμένο φίλτρο το οποίο περιλαμβάνει έναν X και δύο Υ πυκνωτές καθώς και ένα CM choke. Στη συνέχεια, πάνω στην κύρια πλακέτα βρίσκουμε και τα υπόλοιπα εξαρτήματα του transient φίλτρου, τρία επιπλέον CM chokes, δύο Υ και έναν Χ πυκνωτές καθώς και ένα βαρίστορ (MOV, Metal Oxide Varistor). Να υπενθυμίσουμε ότι το τελευταίο απορροφά τις ιδιαίτερα υψηλές αιχμές που προέρχονται από το δίκτυο τροφοδότησης, σώζοντας έτσι το PSU αλλά και το σύστημα που αυτό το τροφοδοτεί.

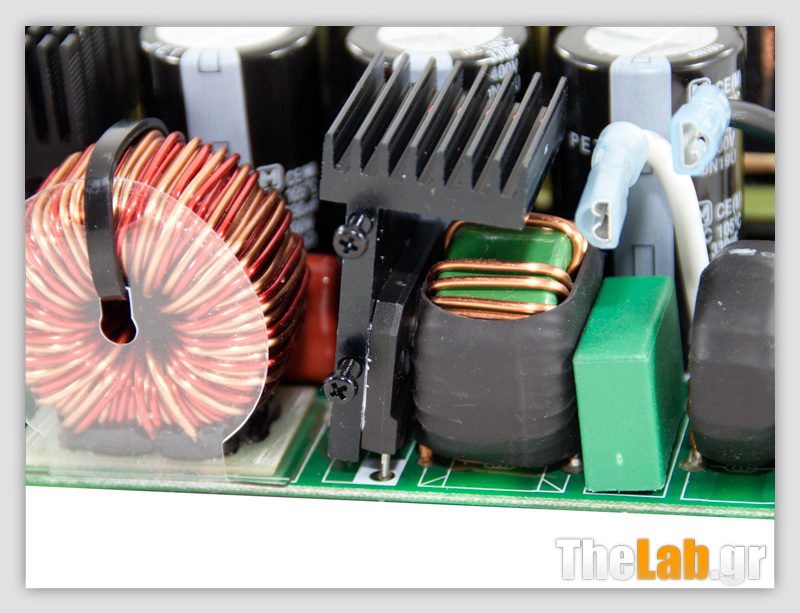

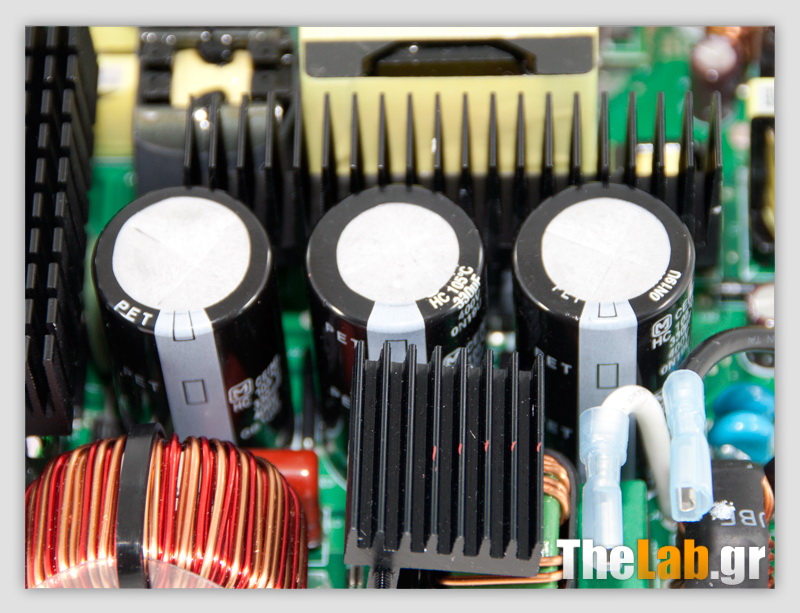

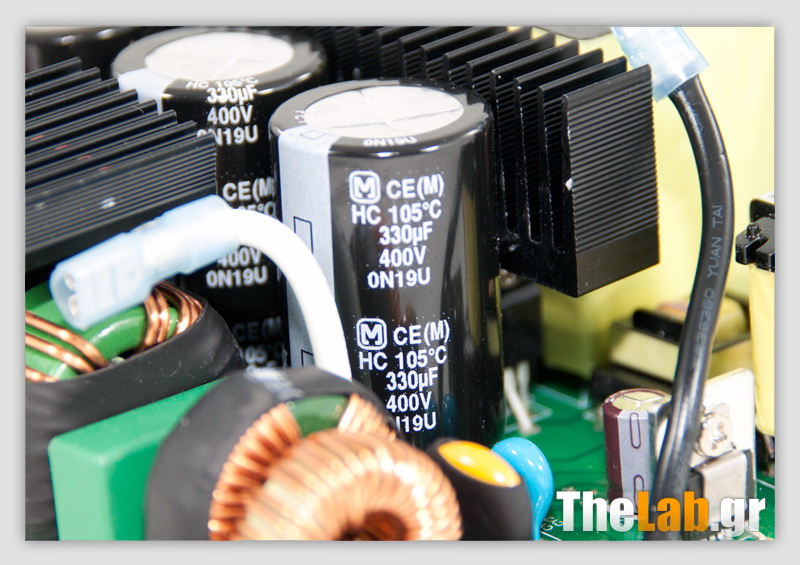

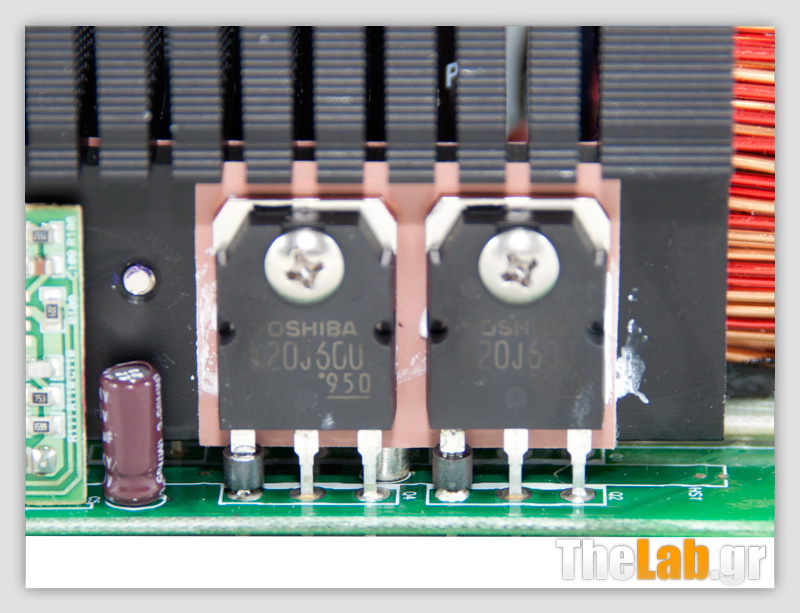

Η γέφυρα ανόρθωσης είναι μία LL25XB60 και κατασκευάζεται από την Ιαπωνική εταιρία Shindengen. Η ψύκτρα της όπως βλέπετε έχει πάρει κλίση ανάλογη με αυτή του πύργου της Πίζας (ίσως και μεγαλύτερη). Μετά τη γέφυρα υπάρχει το κτηνώδης choke του APFC. Τέσσερα Toshiba K20J60T mosfets και η απαραίτητη boost δίοδος χρησιμοποιούνται στο τελευταίο. Οι τρεις παράλληλοι πυκνωτές εξομάλυνσης προέρχονται από την Matsushita/Panasonic (330μF έκαστος και 990μF και οι τρεις μαζί, 400V, 105°C). Θα θέλαμε η μέγιστη τάση που υποστηρίζουν να ήταν ίση ή μεγαλύτερη των 420V μιας και το DC bus του APFC βρίσκεται στα 380VDC, πλησιάζοντας έτσι επικίνδυνα τα 400V. O PFC controller είναι ένα ολοκληρωμένο ICE2PCS02 της Infineon.

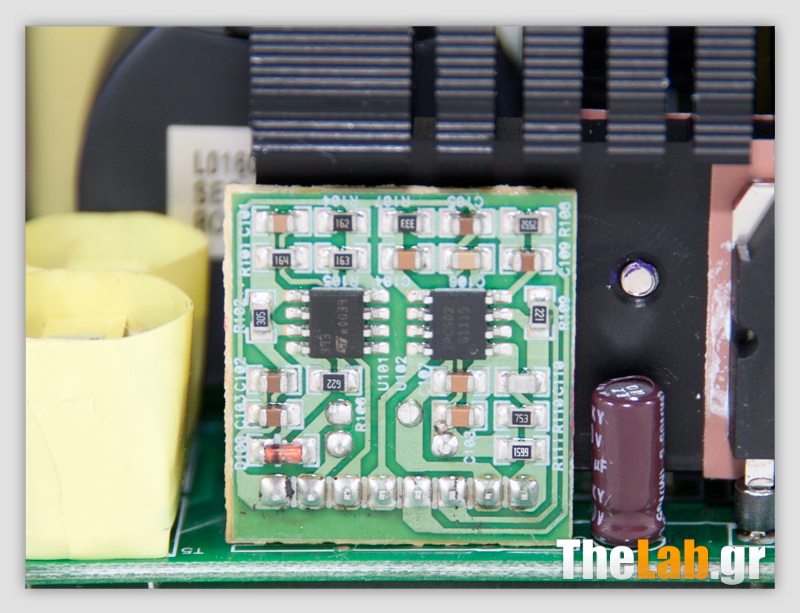

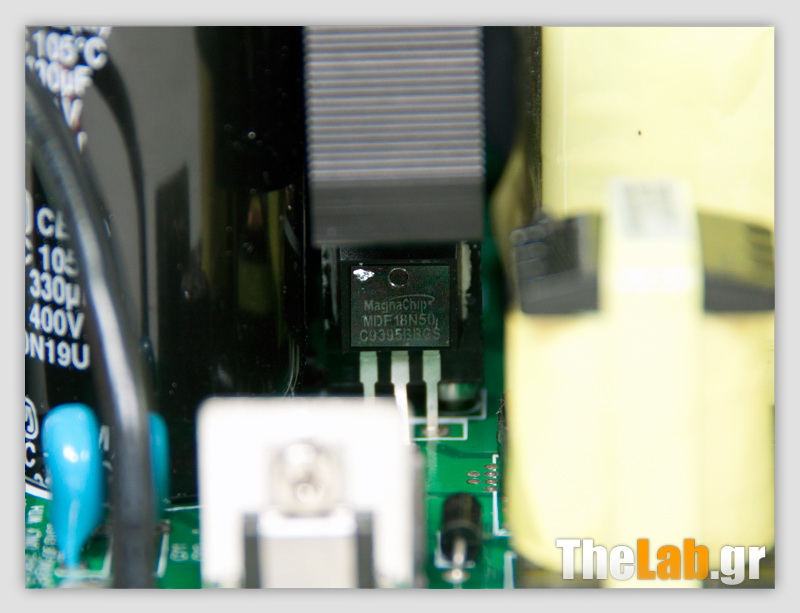

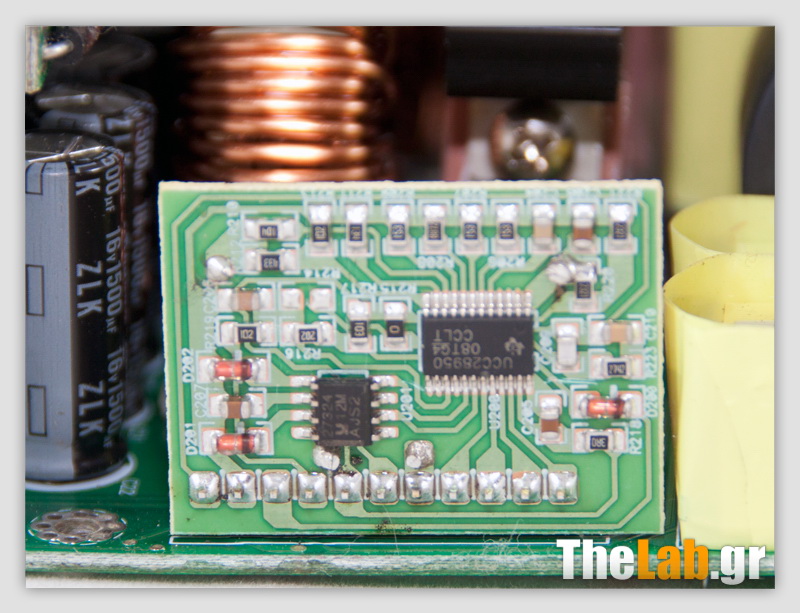

Όπως ήδη προείπαμε, η τοπολογία που χρησιμοποιείται στο κυρίως switching κομμάτι του PSU είναι η Phase-Shifted Full-Bridge, η οποία αυξάνει σημαντικά το efficiency και μειώνει ταυτόχρονα το φορτίο που δέχονται τα κύρια switcing mosfets (τέσσερα MDF18N50). Ο PWM controller είναι ένα UCC28950 IC και φιλοξενείται σε μία από τις δύο κάθετες πλακέτες που υπάρχουν στο πρωτεύον μέρος του PSU. Ο κύριος μετασχηματιστής σύμφωνα με την Enermax διαθέτει υψηλή πυκνότητα οπότε μπορεί να διαχειριστεί άνετα ισχύ μεγαλύτερη ακόμη και των 2000W, παρόλο το μειωμένο μέγεθος του. Επίσης, χάρις στη σχεδίαση του αποβάλει μικρότερα ποσά ενέργειας συμβάλλοντας έτσι στην αύξηση της αποδοτικότητας.

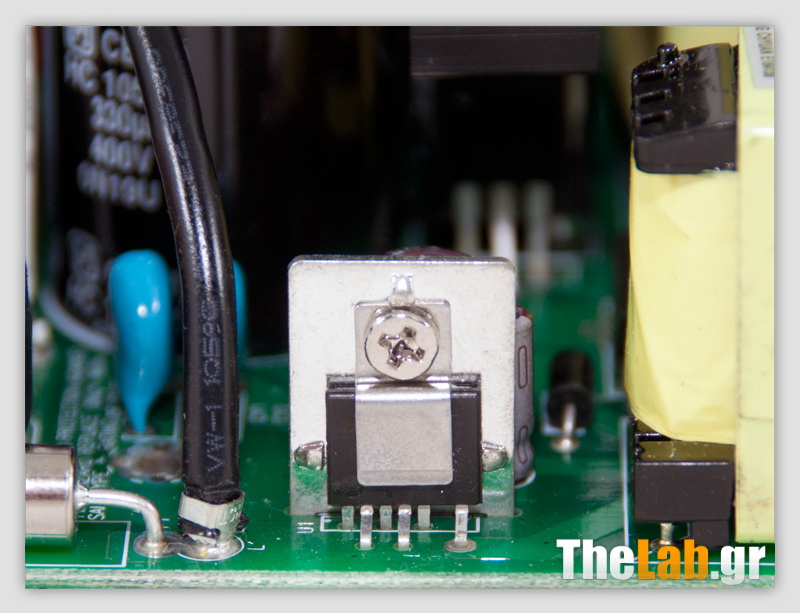

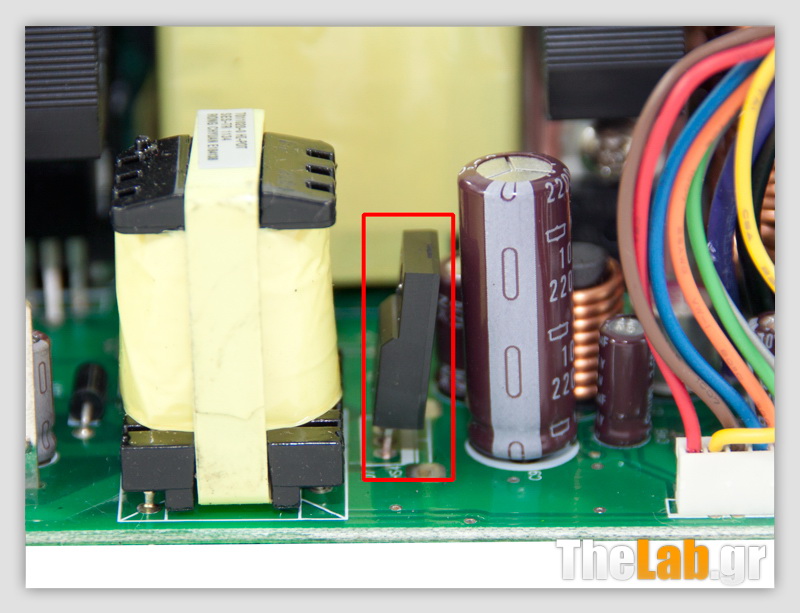

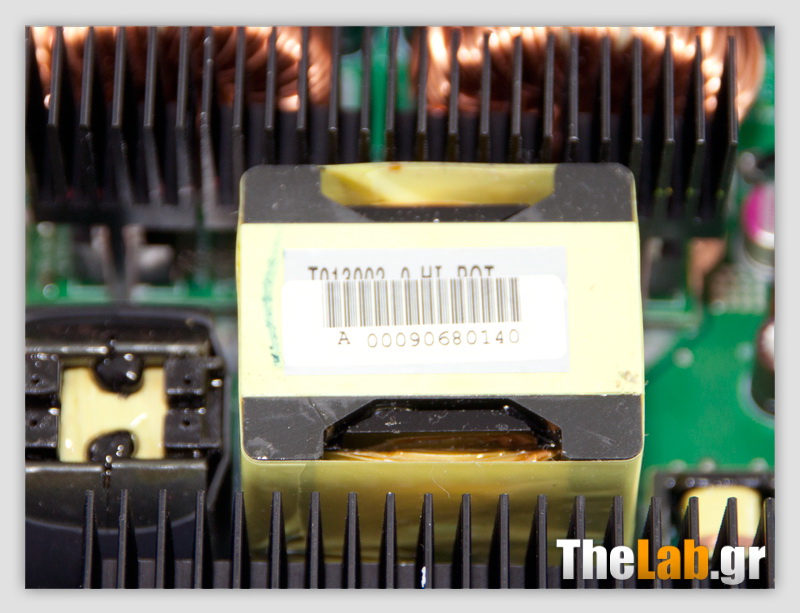

Τα 5VSB ανορθώνει μια δίοδος SBR10U60CT, η οποία υποστηρίζει μέχρι και 10A αλλά στη συγκεκριμένη περίπτωση δεν έχει στερεωθεί σε κάποια ψύκτρα. Αυτό βέβαια δεν είναι απαραίτητα κακό μιας και όσο αυξάνεται η θερμοκρασία λειτουργίας των διόδων τόσο μικραίνει η πτώση τάσης που σημειώνεται σε αυτές με αποτέλεσμα να εξοικονομείτε ενέργεια. Για παράδειγμα στη συγκεκριμένη δίοδο όταν περνάνε 5A μέσω αυτής και η θερμοκρασία λειτουργίας είναι 25ºC τότε η πτώση τάσης πάνω σε αυτή είναι 0.48V, ενώ στα ίδια Amperes με 125ºC θερμοκρασία η πτώση τάσης είναι 0.42V. Τέλος, το κύκλωμα των 5VSB (flyback converter) ελέγχεται από έναv TOPSwitch-JX TOP265 PWM ελεγκτή.

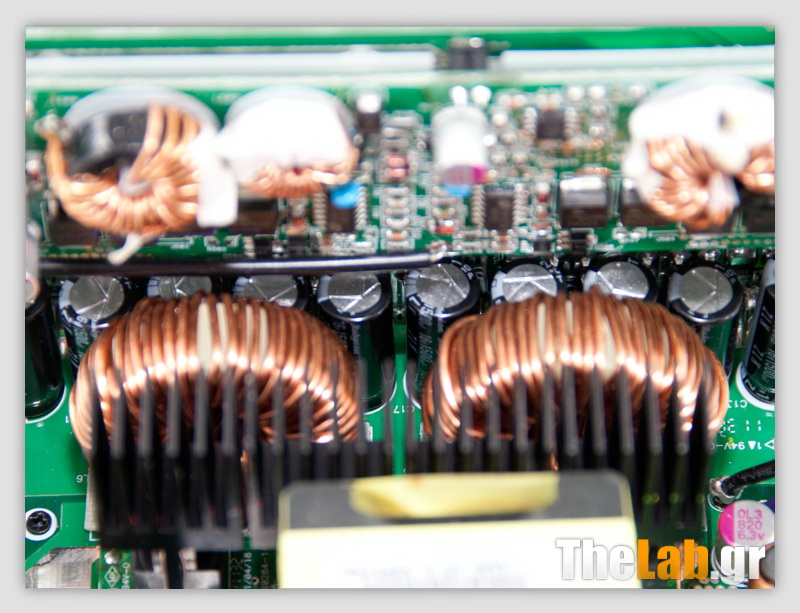

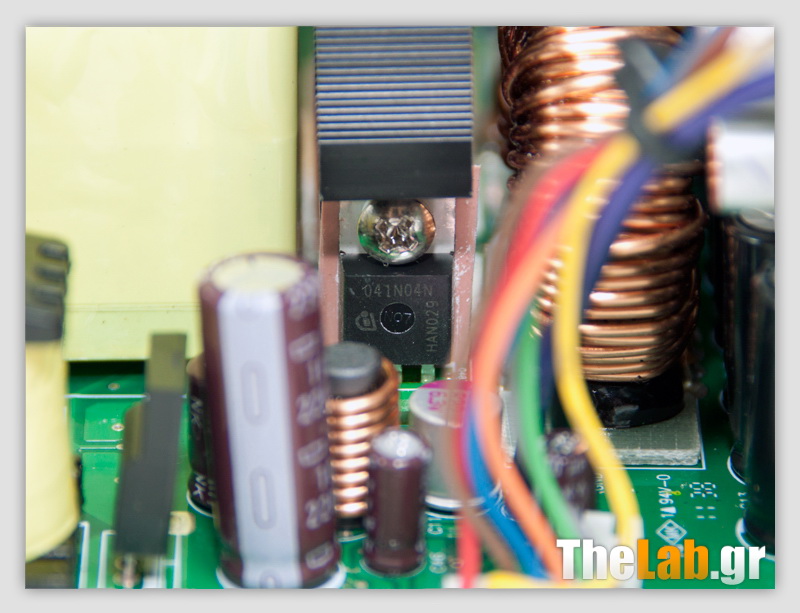

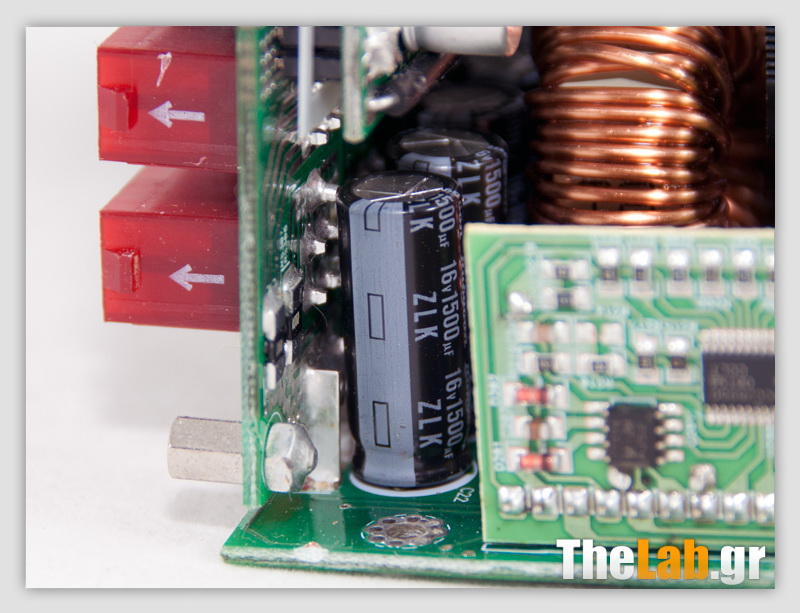

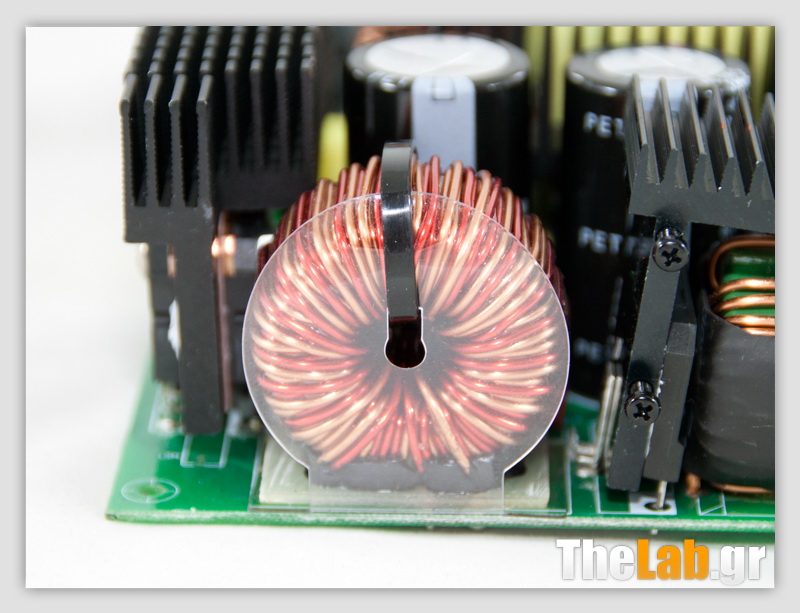

Στο δευτερεύον μέρος φυσικά σύγχρονη σχεδίαση χρησιμοποιείται και η οριζόντια ψύκτρα φιλοξενεί οχτώ (!) IPP041Ν04Ν mosfets. Δύο toroidal chokes βοηθούν στο φιλτράρισμα και την ανόρθωση των +12V και μπροστά από αυτά βρίσκουμε δέκα πυκνωτές Rubycon (1500uF, 16V, 105°C, ZLK series) για το φιλτράρισμα του AC ripple. Όταν λέμε ότι η Enermax δεν υπολόγισε το κόστος κατασκευής του συγκεκριμένου PSU το εννοούμε.

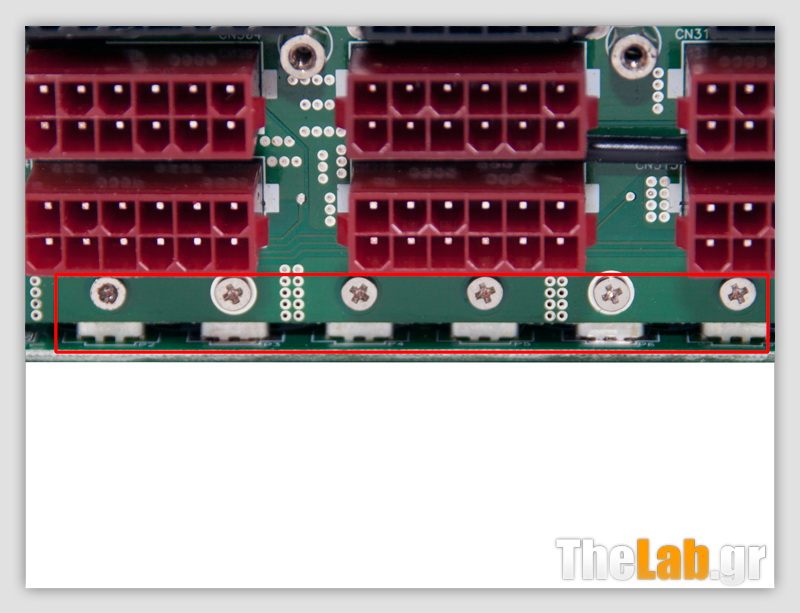

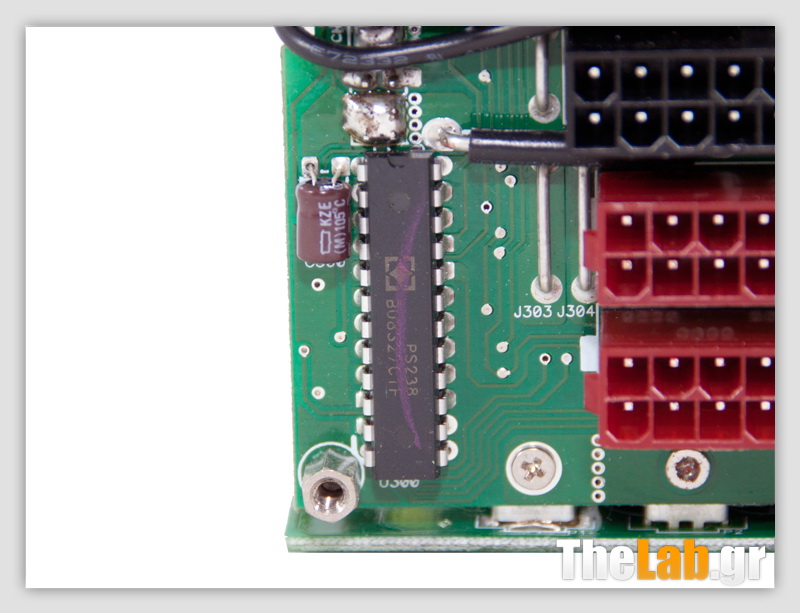

Το ολοκληρωμένο που αναλαμβάνει τις προστασίες του μεγάλου Enermax βρίσκεται στο μπροστινό μέρος της modular πλακέτας. Πρόκειται για ένα PS238 το οποίο υποστηρίζει OCP για μέχρι έξι +12V rails, όσα δηλαδή διαθέτει και το EPM1200EWT. Στο κάτω μέρος της ίδιας πλακέτας διακρίνονται οι χάλκινοι αγωγοί που μεταφέρουν τα +12V, ελαχιστοποιώντας έτσι τις πτώσεις τάσεις.

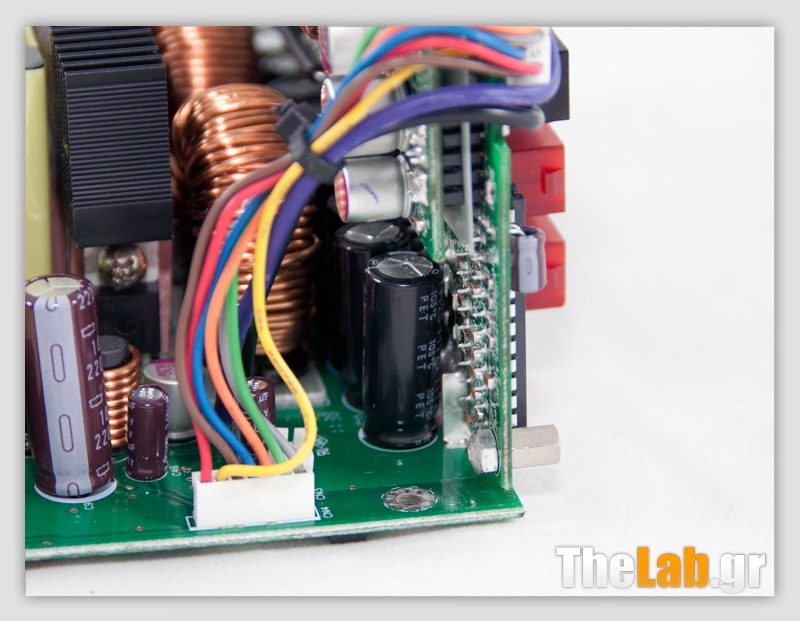

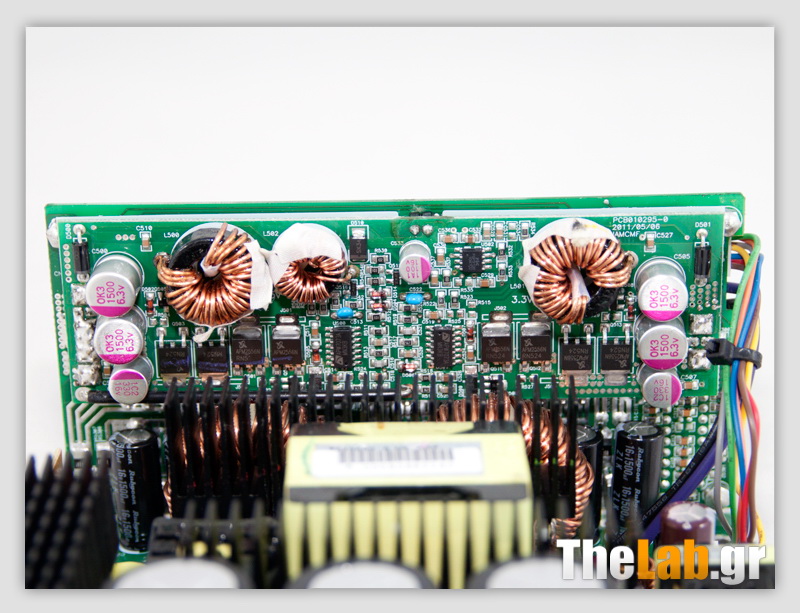

Οι DC-DC converters που παράγουν τα δευτερεύοντα rails βρίσκονται στο πίσω μέρος της modulas πλακέτας. Καθένα από αυτά χρησιμοποιεί έναν APW7073A PWM controller και τέσσερα APM2556N.

Τρεις πολυμερικοί πυκνωτές, σε κάθε VRM, αναλαμβάνουν το φιλτράρισμα του ripple.

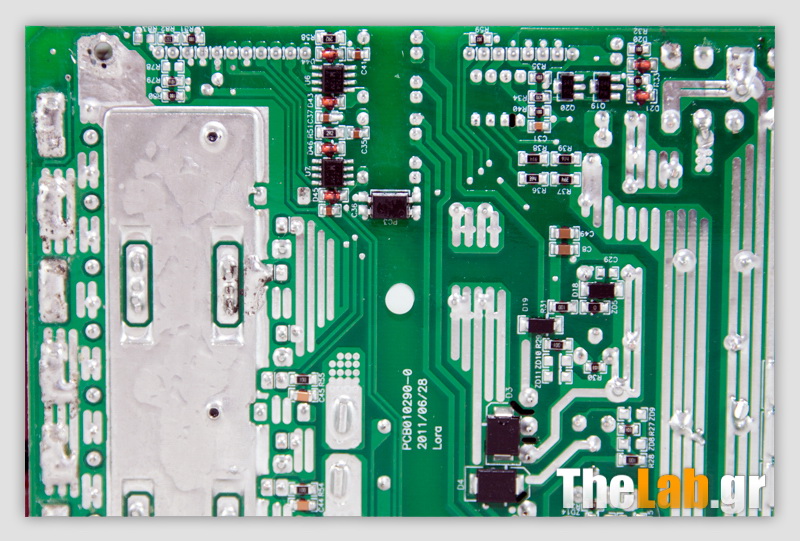

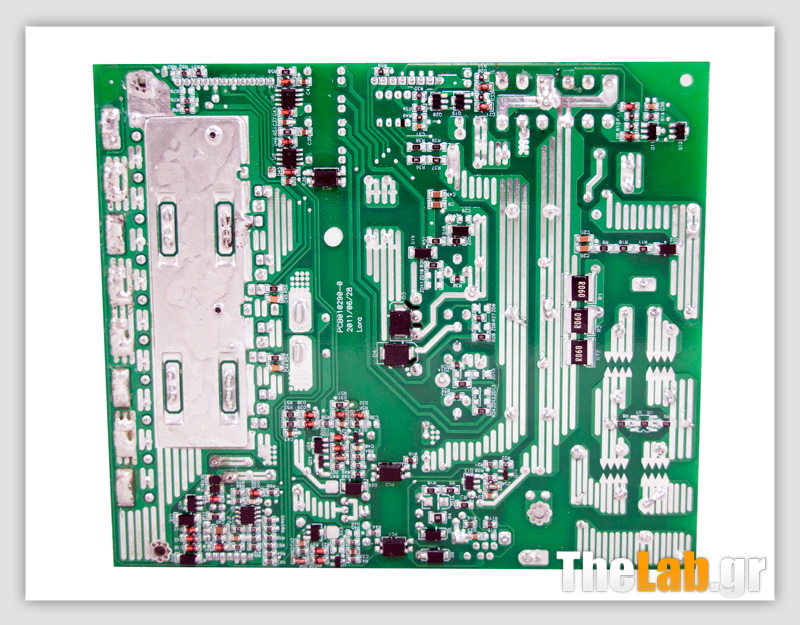

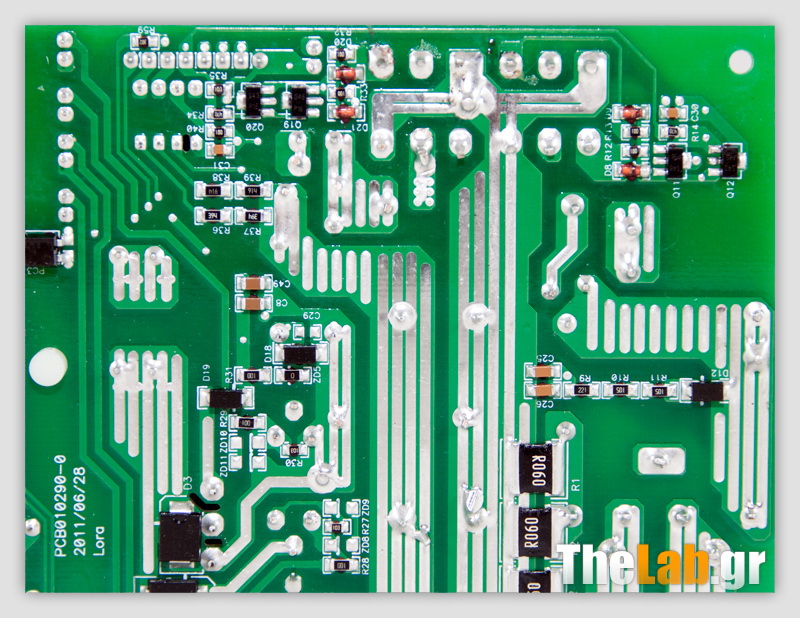

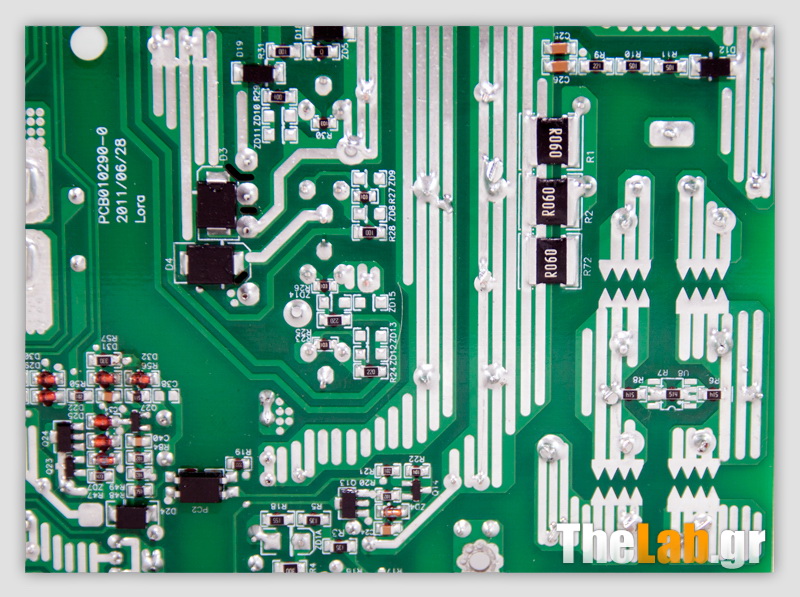

Η ποιότητα των κολλήσεων στην κύρια πλακέτα είναι πολύ καλή, χωρίς ωστόσο να φτάνει τα επίπεδα της Delta ή της Seasonic. Παρόλα αυτά υπάρχει δραματική βελτίωση από παλιότερες υλοποιήσεις της Enermax, στην καινούρια αυτή πλατφόρμα.

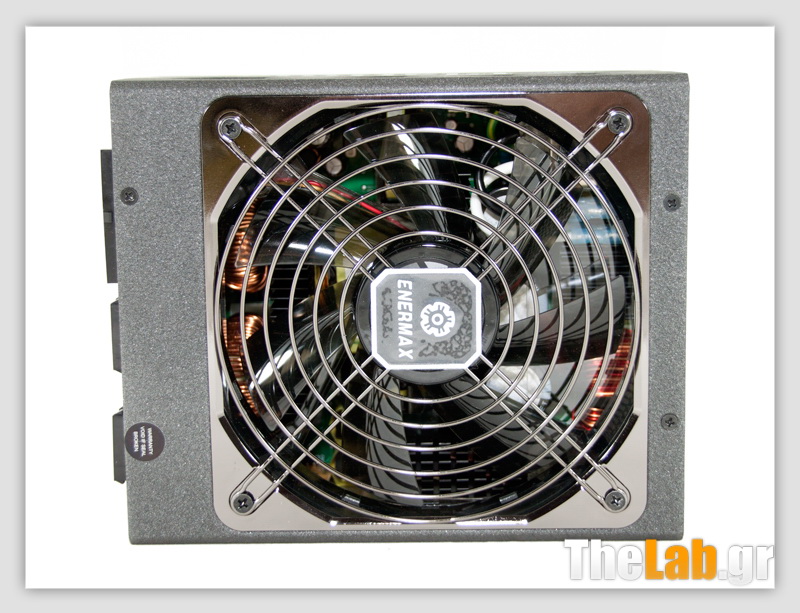

Ένας ανεμιστήρας της Enermax (τουλάχιστον φέρει το λογότυπο της) αναλαμβάνει την ψύξη του PSU. Το μοντέλο του είναι ED142512S-DA (139mm, 12V, 0.6A, 900 ~ 2000rpm) και διαθέτει twister ball bearings για αυξημένη διάρκεια ζωής και χαμηλά επίπεδα θορύβου.

Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια δέκα ηλεκτρονικών φορτίων της Array (εφτά 3711 με 300W έκαστο και τρία 3710 με 150W το καθένα), ενός παλμογράφου Picoscope 3424 με τέσσερις αναλογικές εισόδους, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός Fluke 175, ενός επαγγελματικού power meter (Instek GPM-8212) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box. Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του EPM1200EWT (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.


Το efficiency είναι ιδιαίτερα υψηλό και κατά πάσα πιθανότητα υπερκαλύπτει τις απαιτήσεις της Platinum προδιαγραφής. Εδώ θα πρέπει να τονίσουμε ότι ο οργανισμός 80 Plus μετράει τα desktop PSUs αποκλειστικά και μόνο με 115V και όχι με 230V (και με ambient μόλις 23°C). Οπότε με 230V τάση τροφοδοσίας δεν μπορούμε να κρίνουμε κανονικά την 80 Plus κατηγορία κάποιου PSU, εμπειρικά όμως ξέρουμε ότι με 115V η αποδοτικότητα είναι χαμηλότερη κατά 1-1.5% σε σύγκριση με τα 230V. Ας συνεχίσουμε όμως στο θέμα μας σχολιάζοντας τη διακύμανση των τάσεων (voltage regulation). Στο βωμό της υψηλής αποδοτικότητας θυσιάστηκε το σφιχτό voltage regulation στα +12V. Συνήθως ακόμη και σε >1000W PSUs το συγκεκριμένο rail δεv ξεφεύγει από το 2% (σε high-end πάντα PSUs) αλλά στη συγκεκριμένη περίπτωση βρίσκεται πάνω από το 3% με το όριο πάντως να βρίσκεται ακόμη μακριά (5%). Τα δευτερεύοντα rails τα πήγαν πιο καλά σε αυτό τον τομέα και οι διακυμάνσεις τους βρίσκονται σε ικανοποιητικά επίπεδα. Ιδιαίτερα τα 5V σημείωσαν κάτω του 3% διακύμανση.
Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του EPM1200EWT σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι 40, 60, 80 και 100W.


Ακόμη και με πολύ μικρά φορτία η αποδοτικότητα εξακολουθεί να κυμαίνεται σε υψηλά επίπεδα. Ποιος θα περίμενε ότι ένα 1200αρι PSU θα κατάφερνε ακόμη και με 40W φορτίο να σημειώσει άνω του 70% αποδοτικότητα. Με 80W και 100W φορτίο το όριο του 80% ξεπερνιέται άνετα από το EPM1200EWT. Στον παρακάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (σε λειτουργία αλλά χωρίς φορτίο), καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).


Η κατανάλωση σε standby mode (vampire ή phantom power) είναι πολύ μικρή και εύκολα υπερκαλύπτει τις απαιτήσεις της οδηγίας ErP Lot 6 2010 αλλά και της μελλοντικής 2013, η οποία θεσπίζει κατανάλωση ίση ή μικρότερη του 0.5W σε standby. Παρακάτω παραθέτονται τα αποτελέσματα της αποδοτικότητας των 5VSB. Το πρότυπο ATX προτείνει (προσοχή δεν απαιτεί) η αποδοτικότητα στα 5VSB με 100mA, 250mA και >=1Α φορτίο να είναι μεγαλύτερη ή ίση από 50%, 60% και 70% αντίστοιχα.


Τα 5VSB τιμούν την παράδοση του υψηλού efficieny και σε όλα τα τεστ ξεπερνούν, κατά πολύ μάλιστα, τα όρια που προτείνει το πρότυπο ATX. Με πλήρης ισχύ (3Α) στο συγκεκριμένο rail σημειώνεται ένα εκπληκτικό 85%, μια από τις υψηλότερες αποδοτικότητες που έχουμε μετρήσει ποτέ στο συγκεκριμένο rail. Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του EPM1200EWT σε μικρά φορτία και σε φορτία αντίστοιχα του 20-100% (tests#1-6) της μέγιστης ισχύς του. Στο δεύτερο γράφημα διαγράφεται η παρέκκλιση όλων των rails(σε ποσοστό %) και στα επόμενα τέσσερα γραφήματα φαίνονται αναλυτικά οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6.

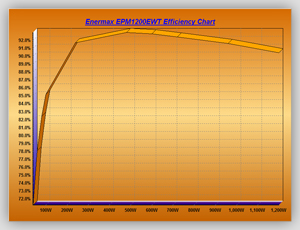

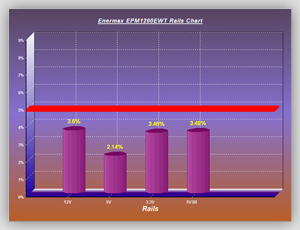

Efficiency & Voltage Regulation Charts
Enermax EPM1200EWT
Efficiency	Voltage Variations Chart

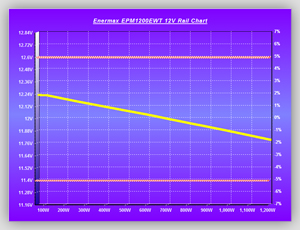

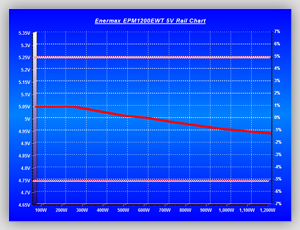

12V Rail Chart	5V Rail Chart

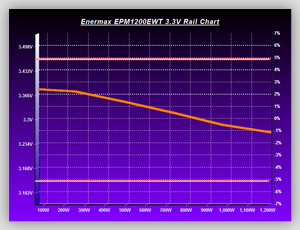

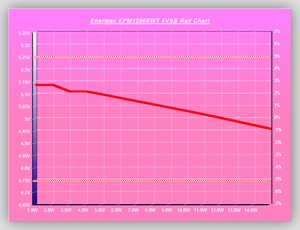

3.3V Rail Chart	5VSB Rail Chart

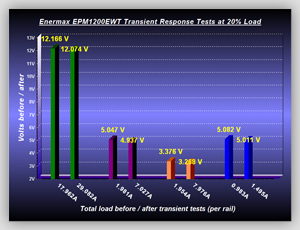

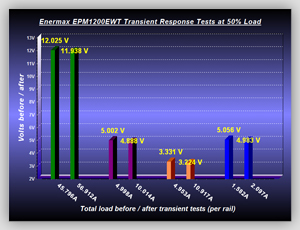

Στις παρακάτω δοκιμές θα δούμε την ανταπόκριση του PSU σε δύο διαφορετικά σενάρια. Στο πρώτο το PSU, ενώ λειτουργεί με 20% φορτίου, θα δεχτεί ένα απότομο load (11Α στα +12V, 5Α στα 5V, 6A στα 3.3V και 0.5Α στα 5VSB) για 50ms. Στο δεύτερο σενάριο το PSU, ενώ θα λειτουργεί με 50% φορτίου, θα δεχτεί το ίδιο ακριβώς load για το ίδιο χρονικό διάστημα. Και στις δύο περιπτώσεις θα παρατηρήσουμε τις στιγμιαίες πτώσεις τάσης που θα παρατηρηθούν σε όλα τα rails του PSU (εκτός των -12V), με τη βοήθεια του παλμογράφου. Σε καμιά περίπτωση οι πτώσεις τάσης δεν πρέπει να υπερβαίνουν το 5%, σύμφωνα πάντα με το πρότυπο ATX. Εδώ να τονίσουμε ότι οι παραπάνω δοκιμές είναι πολύ σημαντικές, μιας και εξομοιώνουν τα απότομα φορτία που μπορεί να δεχτεί εν λειτουργία ένα PSU (π.χ. την απότομη λειτουργία σε 100% της VGA ή του επεξεργαστή ή και των δύο μαζί, την εκκίνηση μιας συστοιχίας raid κτλ.). Τις εν λόγω δοκιμές τις ονομάσαμε “Advanced Transient Tests” και τις θεωρούμε εξαιρετικά δύσκολες, ιδιαίτερα για τα PSUs με ισχύ μικρότερη των 500W.

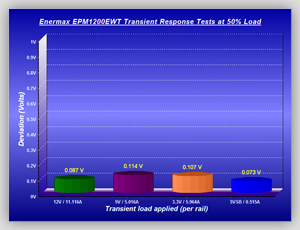

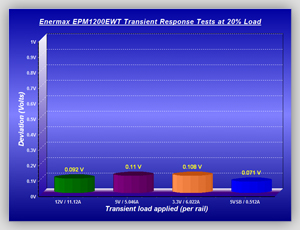

Advanced Transient Response Charts
Enermax-EPM1200EWT
20% load
Deviation (Volts)	Rail Volts Before / After
50% load
Deviation (Volts)	Rail Volts Before / After

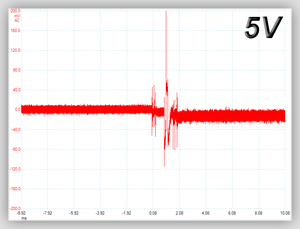

Δεν περιμέναμε βέβαια από ένα PSU με 1200W ισχύ να μην τα βγάλει πέρα άνετα με τα transient φορτία των παραπάνω δοκιμών. Το μεγάλο Enermax σημείωσε ιδιαίτερα μικρές διακυμάνσεις στα +12V, το πιο σημαντικό rail από όλα, και λίγο μεγαλύτερες στα δευτερεύοντα rails. Γενικά όλες οι τάσεις σημείωσαν ελεγχόμενες πτώσεις τάσεις και οι τελικές τιμές τους είναι μακρυά από τα αντίστοιχα όρια που θεσπίζει το πρότυπο ATX. Οπότε το PSU πέρασε με απόλυτη επιτυχία τις παραπάνω δοκιμές. Ακολουθούν τα αντίστοιχα screenshots τα οποία πήραμε κατά τη διάρκεια των παραπάνω δοκιμών.

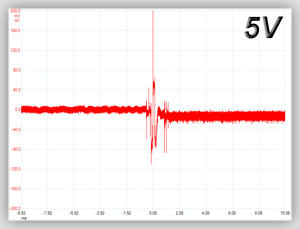

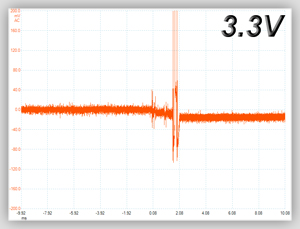

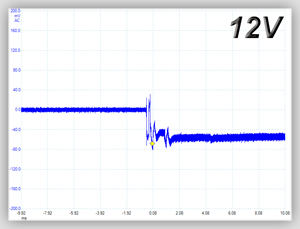

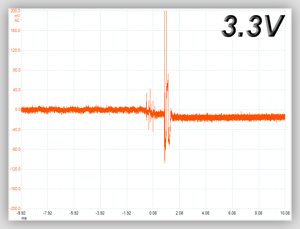

Advanced Transient Response Oscilloscope Screenshots
Enermax EPM1200EWT
20% Load
+12V	5V	3.3V
50% Load
+12V	5V	3.3V

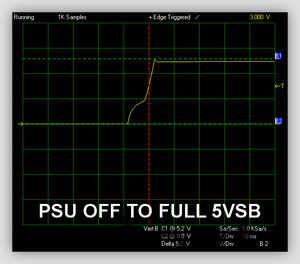

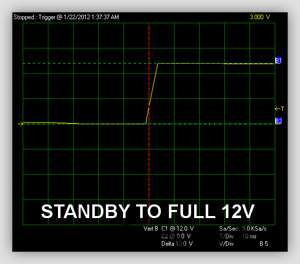

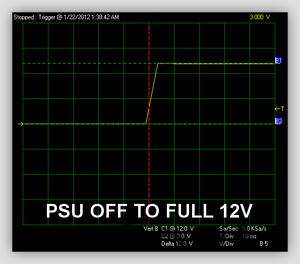

Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του PSU σε πιο απλά σενάρια μεταβολής του φορτίου, κατά την εκκίνηση (turn on) του PSU. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το ρελέ εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).



Turn On Transient Response Tests
Enermax EPM1200EWT

Στα +12V δεν υπάρχει ίχνος αιχμής και η κυματομορφή είναι γραμμική. Απεναντίας στα 5VSB παρατηρήσαμε μια αιχμή της τάξης των 0.2V και ένα μικρό σκαλοπάτι στην κυματομορφή. Παρόλα αυτά δεν πρόκειται για κάτι το σημαντικό μιας και η αιχμή βρίσκεται μακρυά από το όριο των 5.5V και το rise time είναι εντός των ορίων (0.2-20ms). Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του EPM1200EWT. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V, 3.3V και 5VSB.

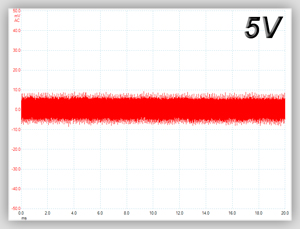

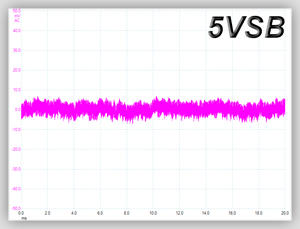

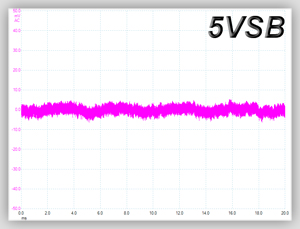

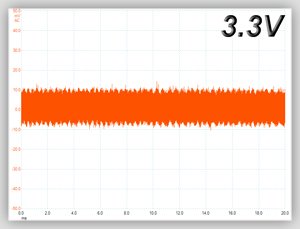

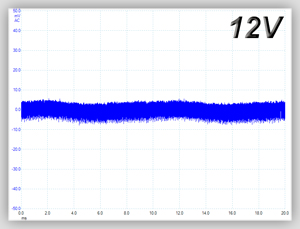

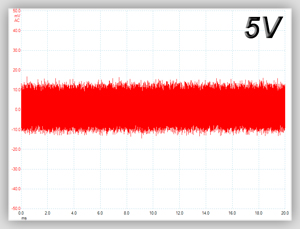

Στα +12V το ripple είναι πραγματικά πολύ μικρό, δεδομένης και της ισχύς του PSU. Τα δευτερεύοντα rails στα κανονικά τεστ (20-100% load) αποδίδουν αρκετά καλά μιας το ripple βρίσκεται πολύ μακρυά από τα αντίστοιχα όρια. Εντύπωση μας προκάλεσε στο CL1 τεστ η απότομη αύξηση του ripple σχεδόν σε όλα τα rails (εκτός των 5VSB). Βέβαια το συγκεκριμένο τεστ είναι και το πιο απίθανο να συμβεί σε ένα σύγχρονο σύστημα που "τραβάει" το σύνολο της ισχύς του από τα +12V και χρησιμοποιεί κατά πολύ λιγότερο τα δευτερεύοντα rails. Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.

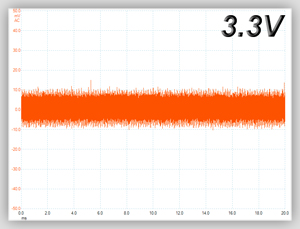

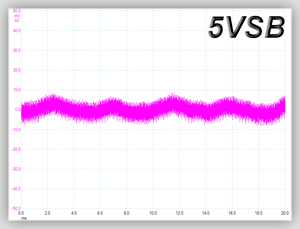

Ripple Oscilloscope Screenshots
Enermax EPM1200EWT

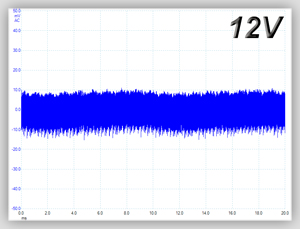

Full Load

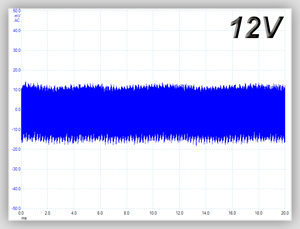

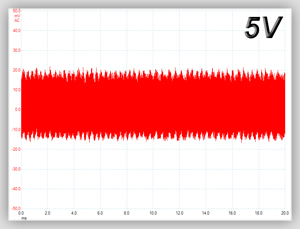

CL1 test
CL2 test

Σήμερα είχα την ευκαιρία να δοκιμάσω ακόμη ένα κορυφαίο PSU της Enermax. Η τελευταία έδειξε τα δόντια της στον ανταγωνισμό, με τα μεγάλα μοντέλα της σειράς Platimax και απέδειξε ότι παραμένει μια από τις κορυφαίες εταιρίες με ιδιαίτερα δυναμικό R&D (Research & Development) τμήμα. Η συγκεκριμένη πλατφόρμα αποτελεί μια από τις πιο σύγχρονες που κυκλοφορούν στην αγορά και σίγουρα είναι από τις ποιοτικότερες. Όλα τα εξαρτήματα που χρησιμοποιούνται είναι κορυφαία και προφανώς δεν έγινε καμιά επιλογή βάση του κόστους αλλά βάση της ποιότητας/απόδοσης. Το αποτέλεσμα είναι ένα 1200αρι PSU με τρομερό efficiency ακόμη και σε ιδιαίτερα χαμηλά φορτία και πολύ χαμηλό ripple ειδικά στα +12V. Επίσης το Platimax 1200W δεν έχει κανένα απολύτως πρόβλημα να αποδώσει την πλήρη ισχύ του ακόμη και στους 50°C και μάλιστα ιδιαίτερα ήσυχα για τα κυβικά του. Σε χαμηλά-μεσαία φορτία και με νορμάλ θερμοκρασίες λειτουργίας (γύρω στους 30-35°C) ο ανεμιστήρας είναι σχεδόν αθόρυβος και σίγουρα θα είναι το τελευταίο που θα ακούγεται μέσα στο κουτί, εκτός και αν όλα τα εξαρτήματα ψύχονται παθητικά και έχετε ακοή νυχτερίδας. Τα μόνα σημεία που θα προέτρεπα την Enermax να βελτιώσει είναι το voltage regulation στα +12V, το οποίο είναι λίγο χαλαρό σε σχέση με τον ανταγωνισμό και τις δύσκαμπτες αποσπώμενες καλωδιώσεις που κάνουν το έργο της τακτοποίησης των καλωδίων ιδιαίτερα επίπονο. Αν ζητούσα και μια χαμηλότερη τιμή μήπως θα ήμουν υπερβολικός; To Enermax Platimax 1200W κοστίζει 342€. Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του είναι τα παρακάτω:

Πλεονεκτήματα

• Απέδωσε την πλήρη ισχύ του με >50°C θερμοκρασία περιβάλλοντος
• Υψηλό efficiency
• Χαμηλό ripple
• Κορυφαία ποιότητα υλικών και κατασκευής
• Ήσυχη λειτουργία
• Fully modular σχεδίαση
• 5 χρόνια εγγύηση

Μειονεκτήματα

• Τιμή
• Χαλαρό voltage regulation στα +12V
• Δύσκαμπτες καλωδιώσεις

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το EPM1200EWT είναι:


Εδώ τέλειωσε άλλο ένα PSU review. Ευχαριστούμε θερμά την Enermax για τη διάθεση του δείγματος.
