  • Fractal Design Newton R2 800W review


    Η εταιρία Fractal Design έγινε γνωστή στο κοινό του Λάμπη πριν από λίγο καιρό, με την παρουσίαση του εκπληκτικού Define R2 case. Για τους λίγους που δε διάβασαν το παραπάνω review, η Fractal Design είναι μια Σουηδική εταιρία που ως κύριο στόχο έχει την παραγωγή προϊόντων με πρωτότυπο σχεδιασμό τα οποία όμως να μην στερούνται λειτουργικότητας - ποιότητας και ταυτόχρονα να είναι και οικονομικά! Δύσκολα πράγματα δηλαδή. Όπως αναφέρει στην ιστοσελίδα της η εν λόγω εταιρία, οι ιδέες του Σκανδιναβικού σχεδίου έχουν επηρεάσει τη σχεδίαση όλων των προϊόντων της με το μινιμαλισμό να κυριαρχεί (σημ. γραφών. Όχι δεν κάνετε λάθος, παρουσίαση PSU διαβάζετε και όχι έργου τέχνης!). Η γκάμα των προϊόντων της Fractal Design επεκτείνεται σε κουτιά (cases) υπολογιστών, ανεμιστήρες, PSUs, περιφερειακά για HTPC και anti noise kits για τη μείωση του εκλυόμενου θορύβου του υπολογιστή σας. Στη σημερινή παρουσίαση λοιπόν θα πρωταγωνιστήσει το Newton R2 800W (R2-800) της Fractal Design με τον Fagana να παίζει για άλλη μια φορά το ρόλο που αγαπάει ιδιαιτέρως, αυτόν του κακού.





    Τα κύρια χαρακτηριστικά του R2-800 παραθέτονται στον παρακάτω πίνακα.


    Χαρακτηριστικά Newton R2-800
    Max. DC Output (Peak) 800W (1000W)
    PFC
    Active PFC
    Efficiency
    80 PLUS
    Θερμοκρασία λειτουργίας
    0°C ~ 50°C
    Προστασία
    Under Current Protection
    Over Current Protection
    Over Voltage Protection
    Over Power Protection
    Short Circuit Protection
    Ψύξη
    135mm PWM ανεμιστήρας
    Διαστάσεις
    150 mm (W) x 86 mm (H) x 200 mm (D)
    Βάρος
    2.2 kg
    Προδιαγραφές
    ATX12V 2.3, EPS12V 2.92
    Εγγύηση
    5 έτη
    Τιμή
    165 €



    Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του R2-800, modular (αφαιρούμενες) και μη.


    Τύπος Καλωδιώσεων
    Captive Καλωδιώσεις
    20+4 pin ATX (650mm) 1
    4+4 pin EPS12V/ATX12V (650mm) 1
    Modular Καλωδιώσεις
    6+2 pin PCIe (450mm) 4
    SATA (500mm+150mm+150mm+150mm) 8
    SATA (350mm+150mm+150mm+150mm) 4
    4 pin Molex (500mm+150mm+150mm+150mm) 4
    4 pin Molex (350mm+150mm+150mm+150mm) 4
    4 pin Molex (350mm+150mm) / FDD (150mm) 2 / 1





    Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του R2-800.


    Πίνακας Rails Newton R2-800
    Rail 3.3V 5V 12V 5VSB -12V
    Μέγιστη ισχύς Amps 24 30 60 3 0.5
    Watts 170 720 15 6
    Συνολική μέγιστη ισχύς (W) 800

    [

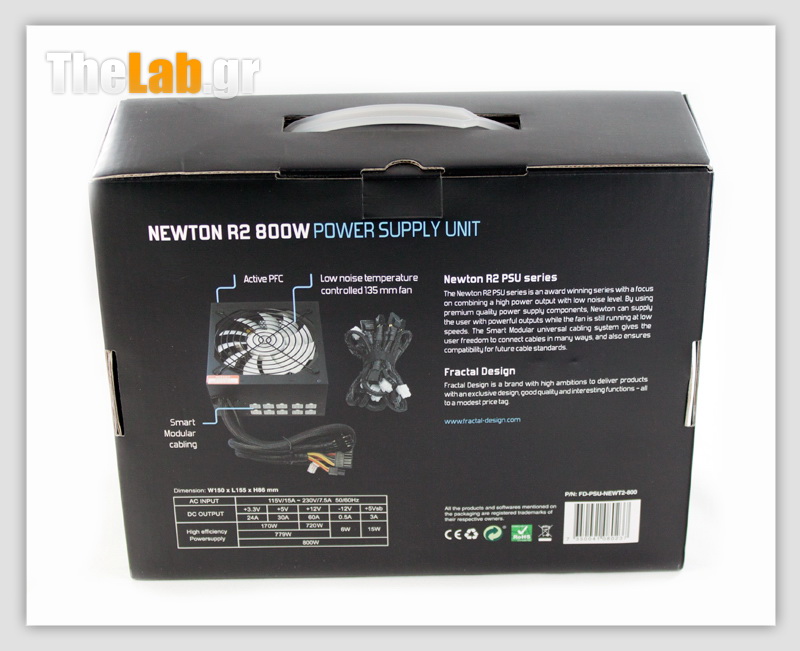

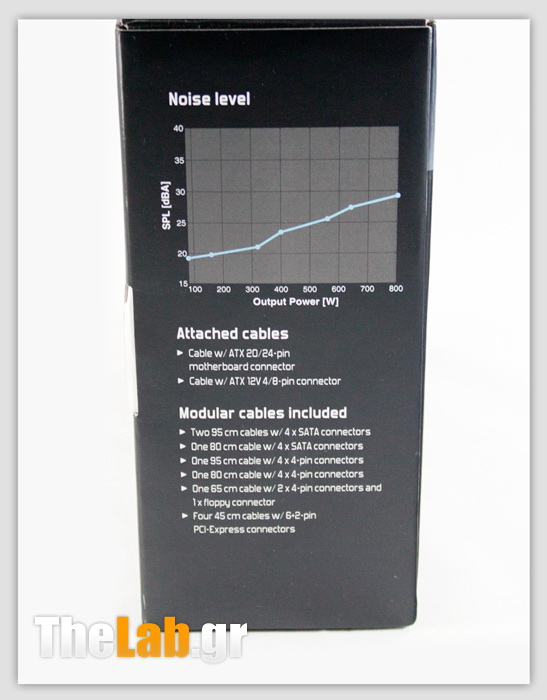

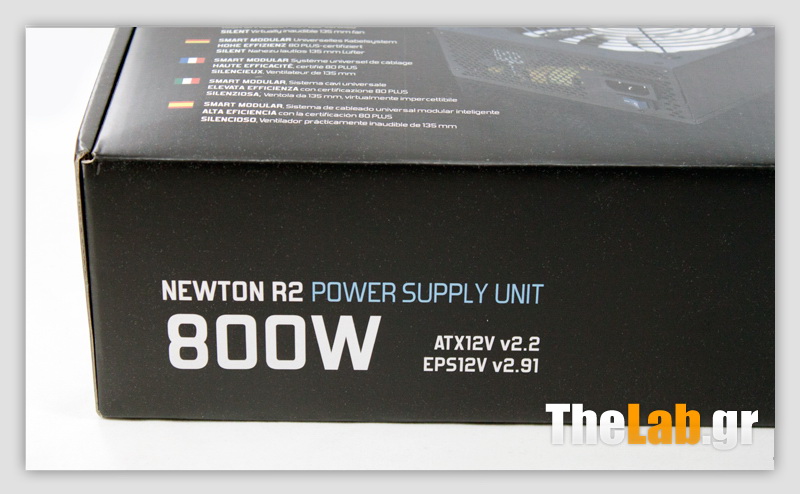

    Το R2-800 έρχεται μέσα σε μια μικρή και κομψή συσκευασία.

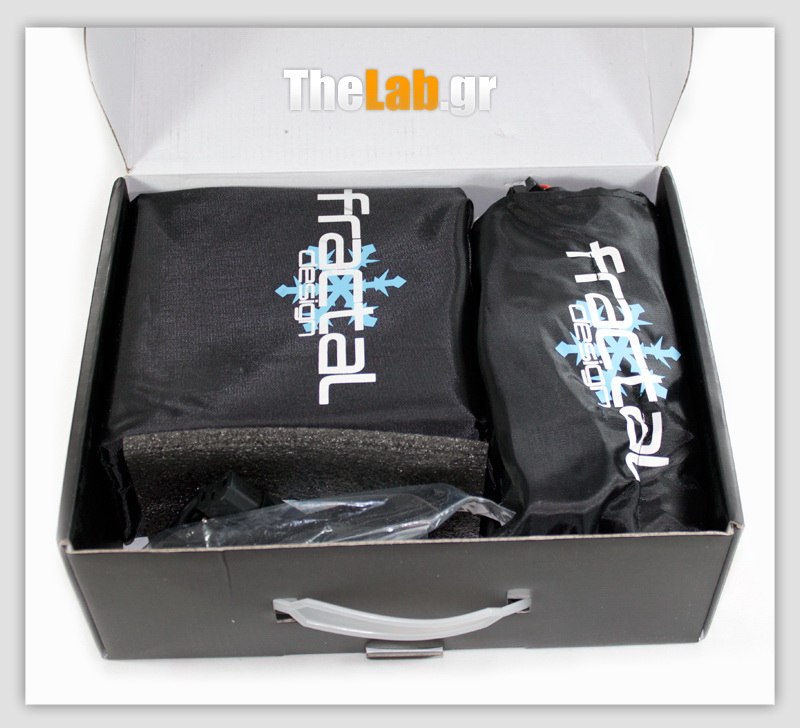

    Ανοίγοντας τη συσκευασία.



    Εδώ μέσα κρύβεται το PSU

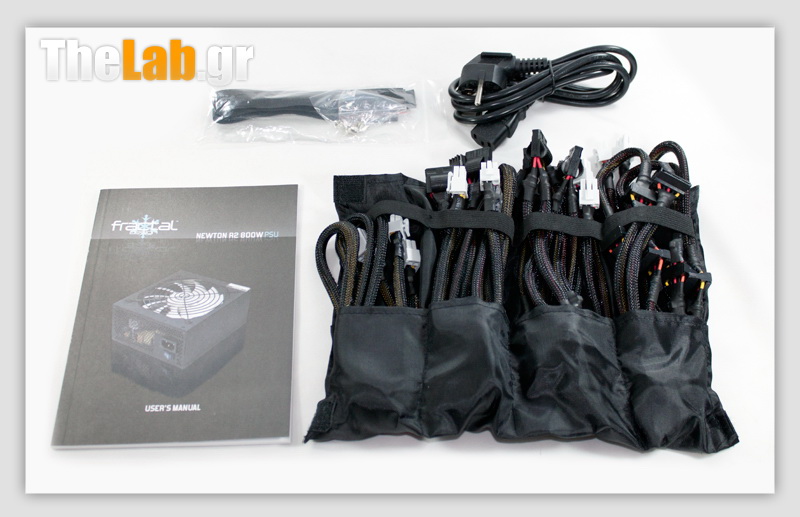

    Πέραν των βασικών καλωδιώσεων και του εγχειριδίου χρήσης, το R2-800 συνοδεύεται από 4 βίδες για την τοποθέτησή του και από μερικές δέστρες καλωδίων.

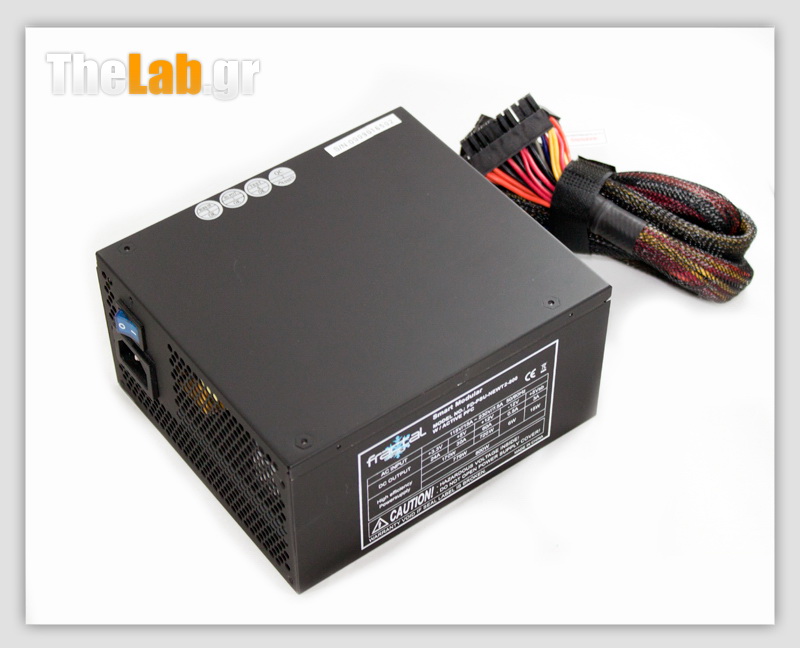

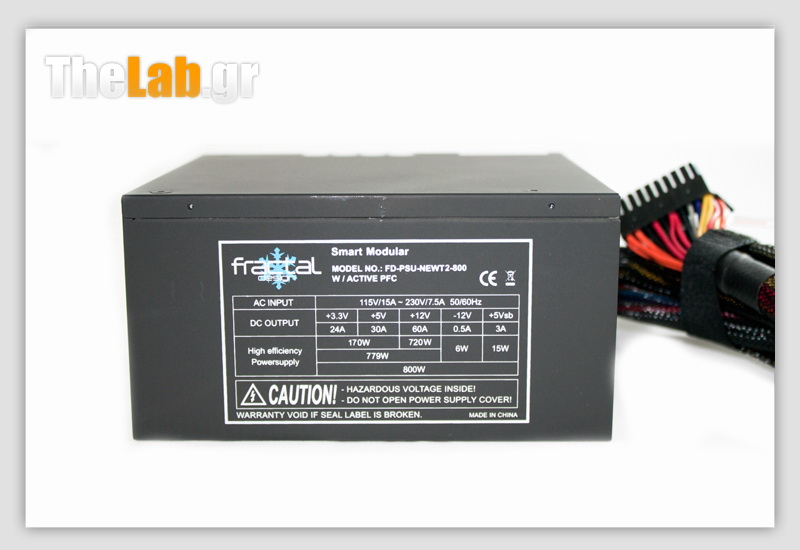

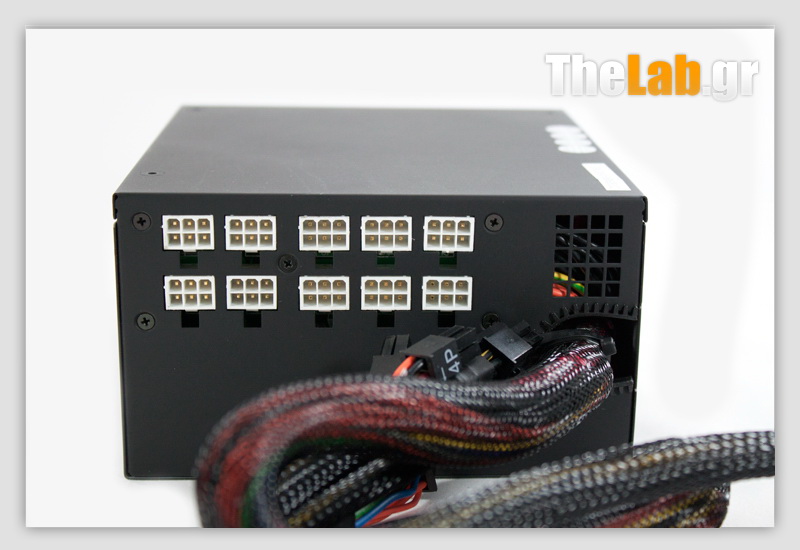

    Και μερικές φωτογραφίες του ίδιου του PSU

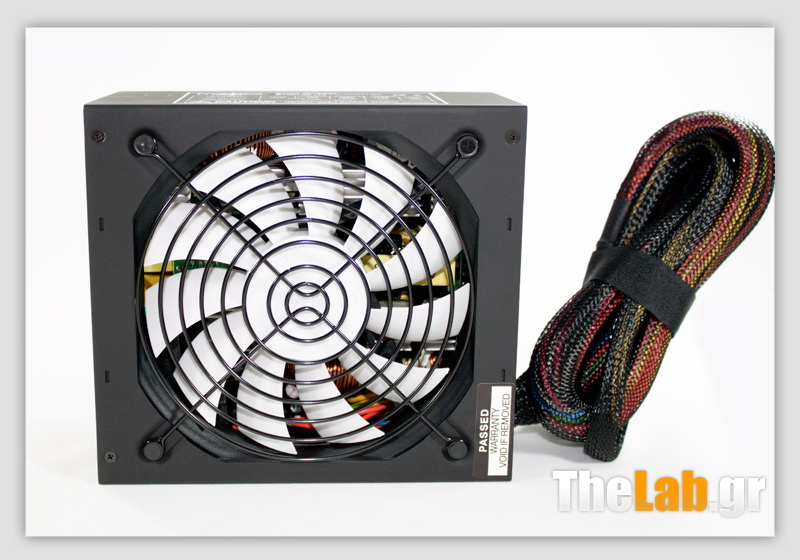

    Ο άσπρος ανεμιστήρας προσθέτει πόντους στην εμφάνιση

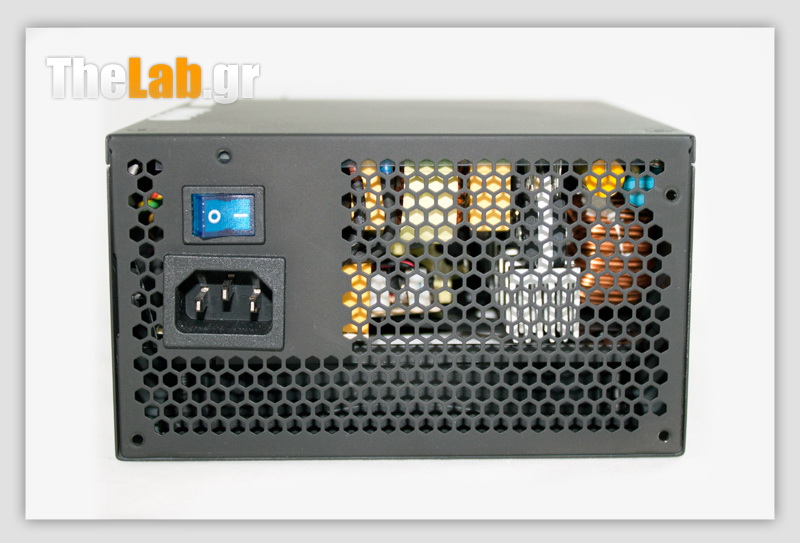

    Διακόπτης On/Off και μάλιστα μπλε!

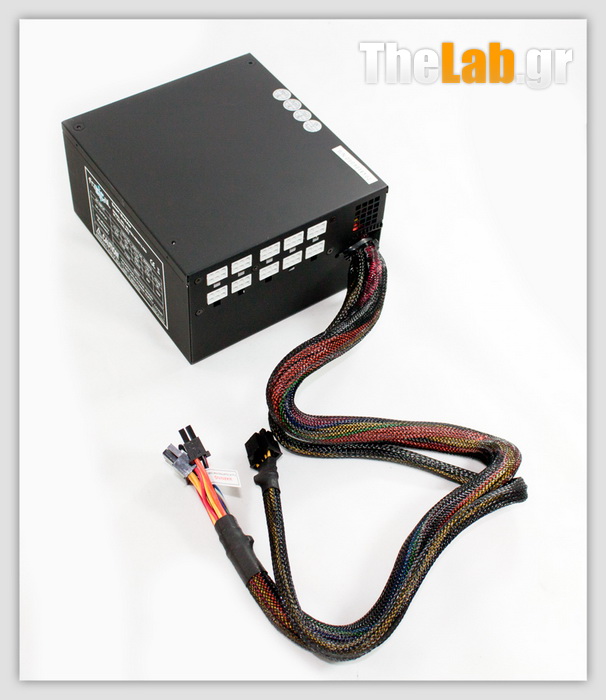

    Οι captive καλωδιώσεις είναι πολύ μακριές

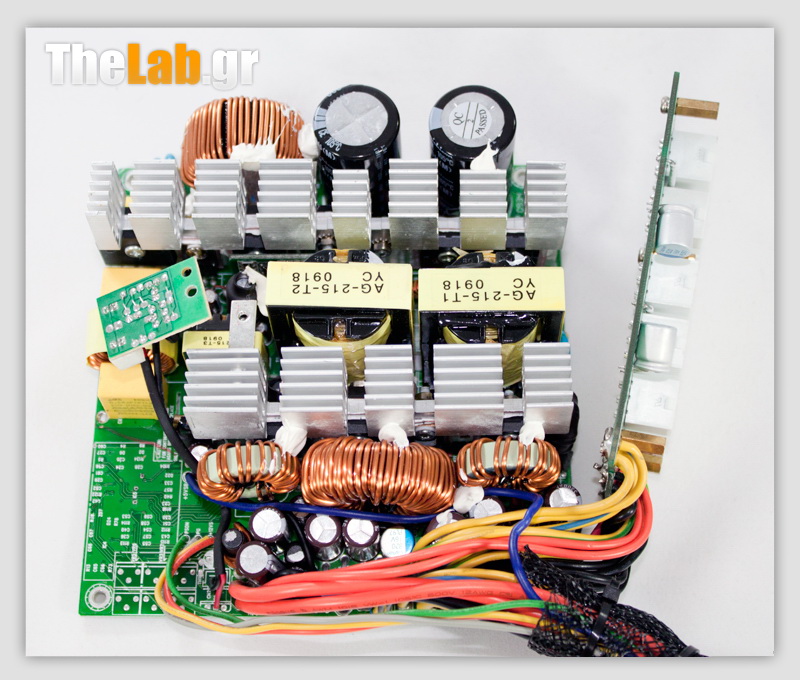

    Όπως συνηθίζουμε σε κάθε δοκιμή PSU έτσι και σε αυτή θα ξεντύσουμε το R2-800 και θα αναλύσουμε τα εξαρτήματά του.



    Ο ΟΕΜ του R2-800 είναι η

    ATNG Power

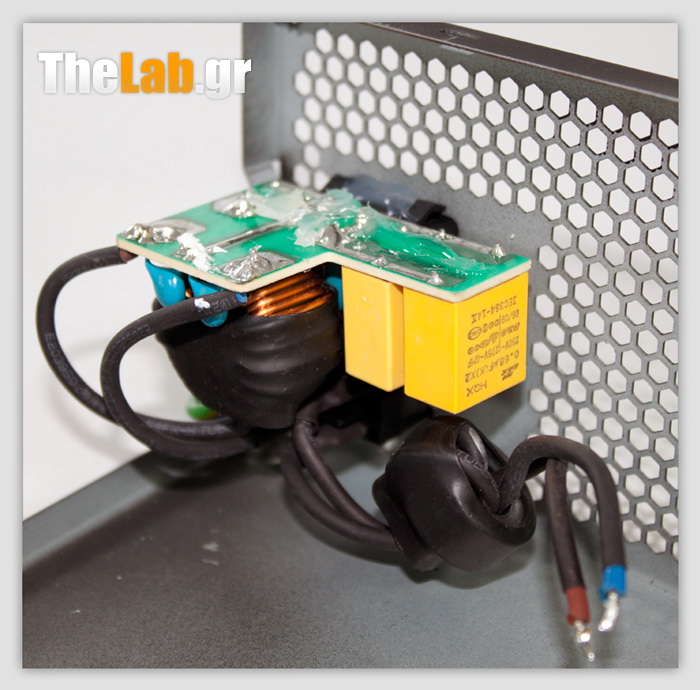

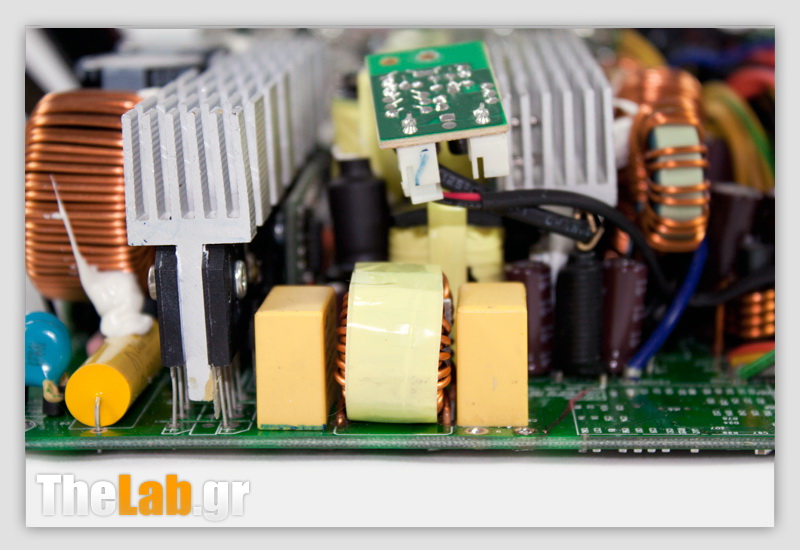

    Το transient φίλτρο όπως συνηθίζεται ξεκινάει αμέσως μετά την υποδοχή AC. Το πρώτο μέρος του αποτελείται από 2Υ και 2Χ πυκνωτές, 1 πηνίο και την ασφάλεια. Το δεύτερο από 2Χ πυκνωτές και 1 πηνίο. Βαρίστορ (MOV) δυστυχώς δεν υπάρχει και δεν μπορούμε να καταλάβουμε το γιατί.

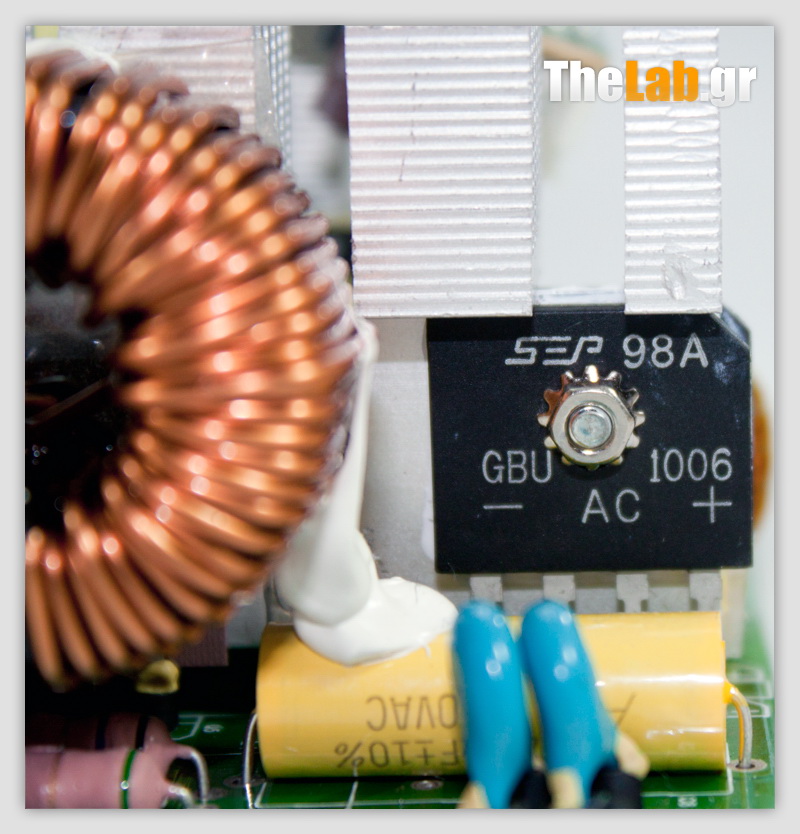

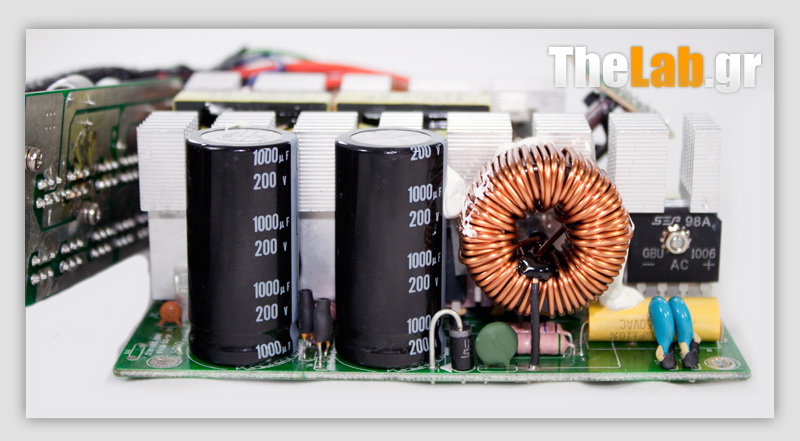

    Οι γέφυρες ανόρθωσης είναι τύπου GBU 1006.

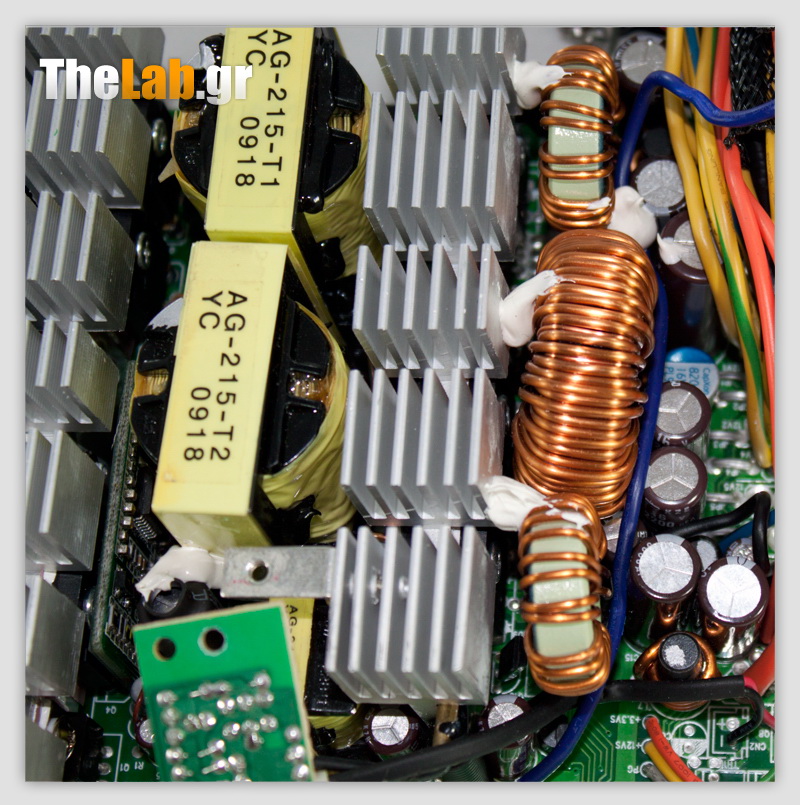

    Το κύκλωμα APFC χρησιμοποιεί 2 πυκνωτές, σε σειρά, της Nichicon (105C, 1000μF, 200V) αντί ενός. Επίσης, αμέσως μετά το APFC βλέπουμε ότι χρησιμοποιούνται δύο, σε σειρά, μετασχηματιστές αντί ενός. Προφανώς όλα τα παραπάνω γίνονται για καλύτερη κατανομή των εξαρτημάτων πάνω στην κεντρική πλακέτα του PSU και για την καλύτερη ψύξη αυτών.

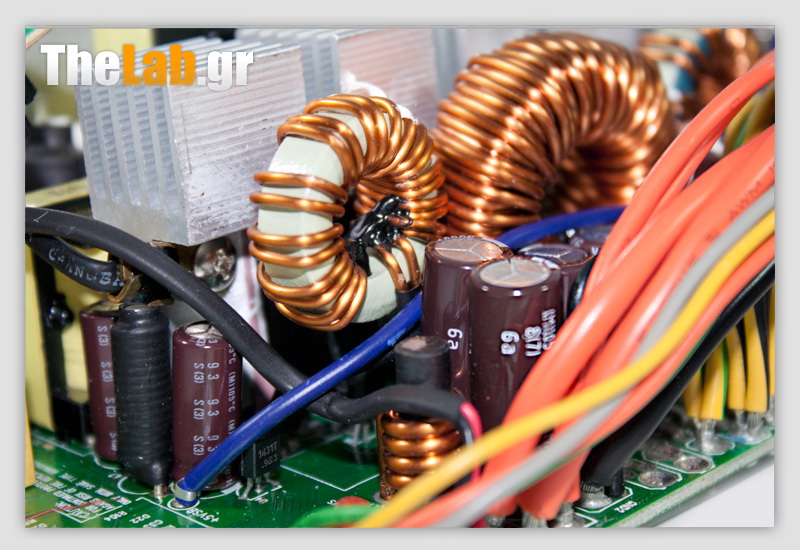

    Διακρίνονται 3 πηνία στο δευτερεύον μέρος, οπότε έχουμε ανεξάρτητο regulation για κάθε κύριο rail


    Οι πυκνωτές που χρησιμοποιούνται στο δευτερεύον είναι και αυτοί Γιαπωνέζικης καταγωγής (Nippon Chemi-Con). Υπάρχει επίσης και ένας, καλά κρυμμένος, πυκνωτής στερεάς κατάστασης (solid state) της CapXon.

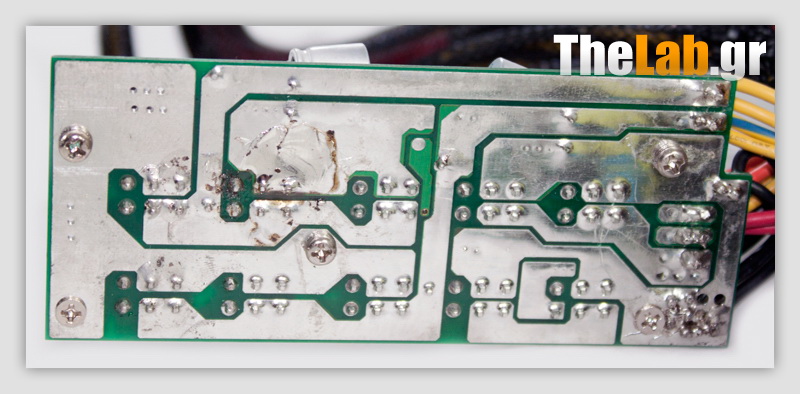

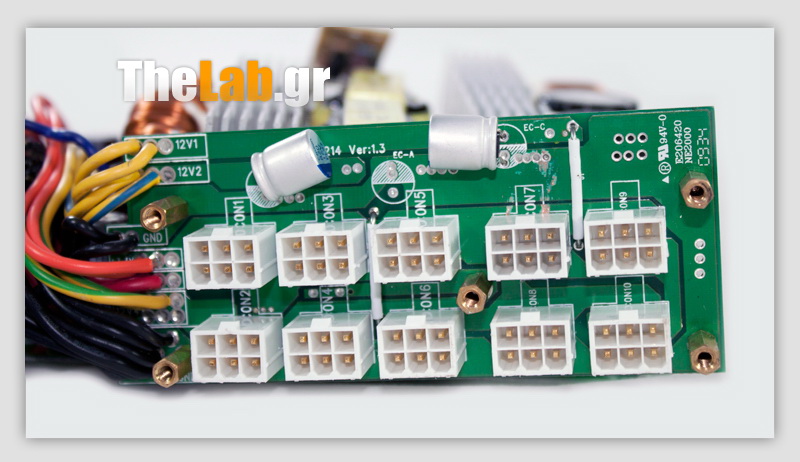

    Δύο ακόμη solid state πυκνωτές βρίσκουμε και στην modular πλακέτα, της οποίας οι κολλήσεις δεν είναι και ότι το καλύτερο ποιοτικά.

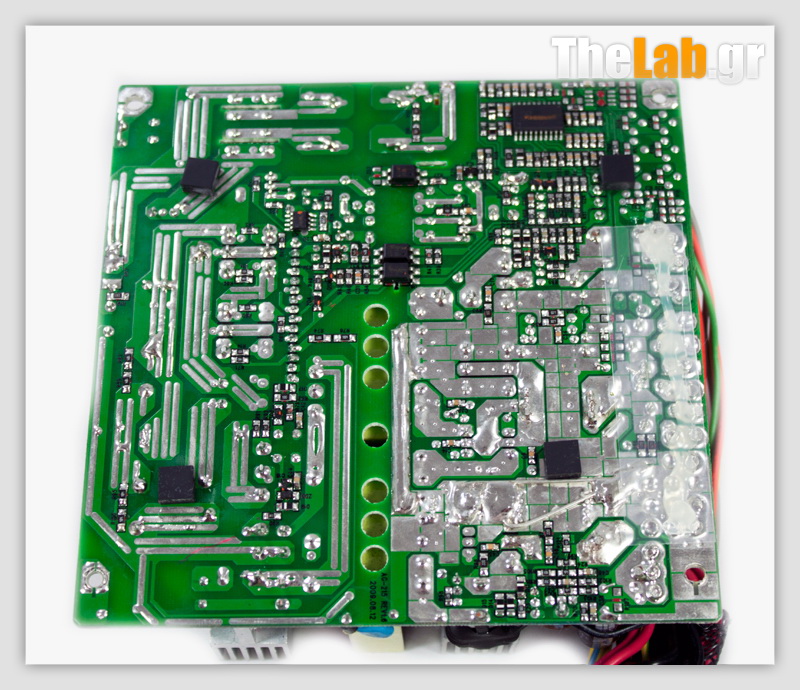

    Η ποιότητα των κολλήσεων στην κεντρική πλακέτα είναι ικανοποιητική.

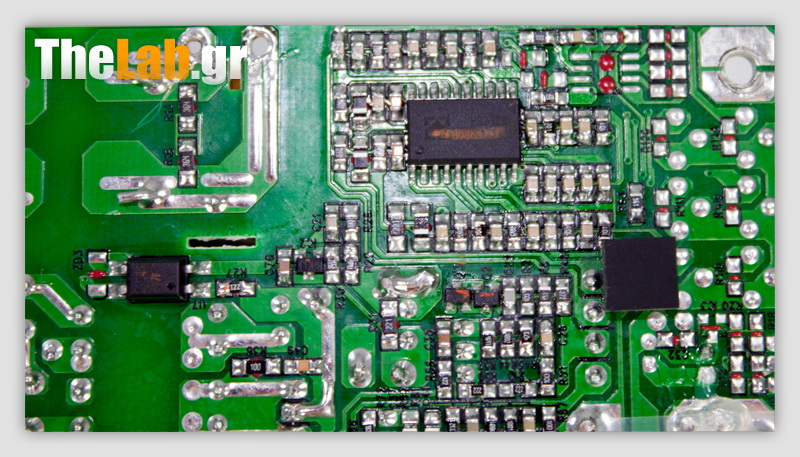

    Το ολοκληρωμένο που ελέγχει τις προστασίες του PSU, ένα

    PS-232S

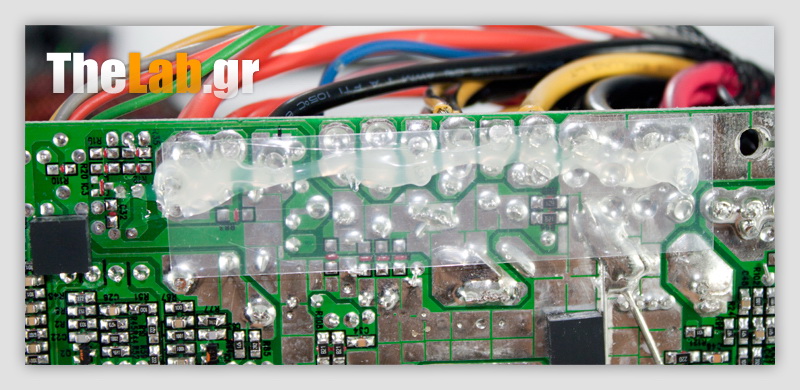

    . IMG_2589.jpg

    Για την αποφυγή βραχυκυκλώματος με το σασί, πίσω από τις κολλήσεις των καλωδιώσεων των rails υπάρχει αυτό το πλαστικό προστατευτικό

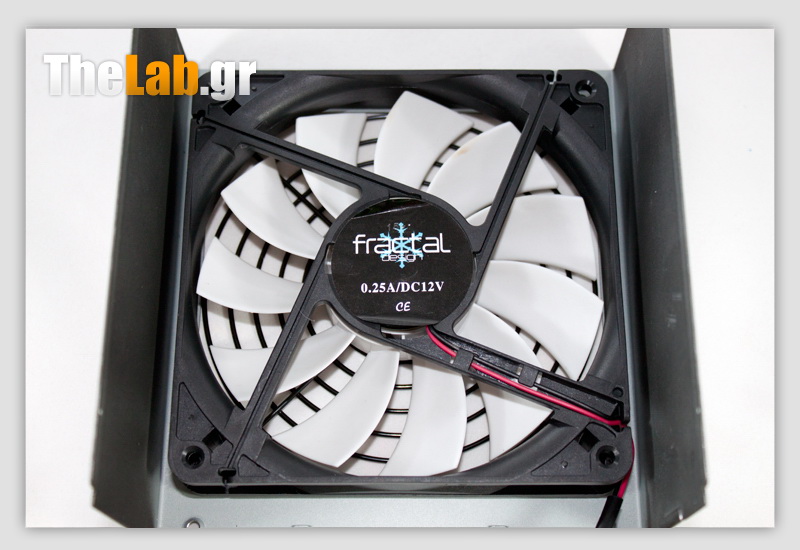

    Τελευταίος, όπως πάντα, έρχεται ο 135mm ανεμιστήρας.





    Όλες οι μετρήσεις θα πραγματοποιηθούν με τον Fagana στο ρόλο του load tester. Το υπόλοιπο cast αποτελείται από έναν παλμογράφο DS1M12 (Stingray) της USB-Instruments, ένα θερμόμετρο και από ένα επαγγελματικό power meter (Prova WM-01). Τέλος, το βοηθητικό ρόλο του Hot Box τον παίζει ένα ξύλινο κουτί. Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του R2-800 (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60% 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το R2-800. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.


    Voltage Regulation & Efficiency Tests
    Test # 12V 5V 3.3V DC/AC (Watts) Efficiency Temps (In/Out)
    1 12.02A 2.004 2.198A 164.20 84.53 % 34.2 °C
    12.176V 5.187V 3.388V 194.25 36.8 °C
    2 23.475A 4.979A 6.116A 331.25 87.75 % 35.4 °C
    12.146V 5.154V 3.346V 377.50 38.9 °C
    3 27.451A 6.902A 8.111A 395.52 87.41 % 36.2 °C
    12.135V 5.134V 3.325V 452.50 40.4 °C
    4 35.395A 6.902A 8.110A 491.29 87.73 % 38.3 °C
    12.118V 5.133V 3.322V 560.00 41.2 °C
    5 46.636A 9.115A 9.780A 642.73 86.97 % 38.8 °C
    12.093V 5.104V 3.296V 739.00 45.1 °C
    6 59.941A 9.079A 9.745A 802.11 86.30 % 40.3 °C
    12.075V 5.094V 3.291V 929.50 47 °C
    Crossload 1 1.972A 20.180A 17.036A 180.71 76.25 % 39.8 °C
    12.133V 5.028V 3.247V 237.00 44.4 °C
    Crossload 2 64.011A 1.968A 2.198A 791.44 86.88 % 41.9 °C
    12.090V 5.154V 3.368V 911.00 49.5 °C





    Το efficiency είναι καλύτερο από αυτό που δηλώνει η Fractal Design και καλύπτει τις προδιαγραφές του 80plus Bronze. Το voltage regulation κυμαίνεται σε καλά επίπεδα και στα +12V μπορούμε να πούμε ότι είναι πολύ καλό. Επίσης, ακόμη και με θερμοκρασία περιβάλλοντος 42 °C το R2-800 μπόρεσε και έδωσε χωρίς κανένα απολύτως πρόβλημα 64Α (774W) στο +12V rail, με όλες τις τάσεις να κυμαίνονται σε πολύ καλά επίπεδα. Ας δούμε τώρα σε τι επίπεδα κυμαίνεται το efficiency του R2-800 σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 40, 65 και 95W.


    Efficiency in Low Loads
    Test # 12V 5V 3.3V DC/AC (Watts) Efficiency
    1 2.003A 2.04A 2.198A 42.46 67.94%
    12.196V 5.187V 3.387V 62.50
    2 3.97A 2.041A 2.199A 66.44 74.53%
    12.191V 5.189V 3.389V 89.15
    3 5.926A 2.04A 2.198A 90.26 78.49%
    12.189V 5.187V 3.388V 115.00

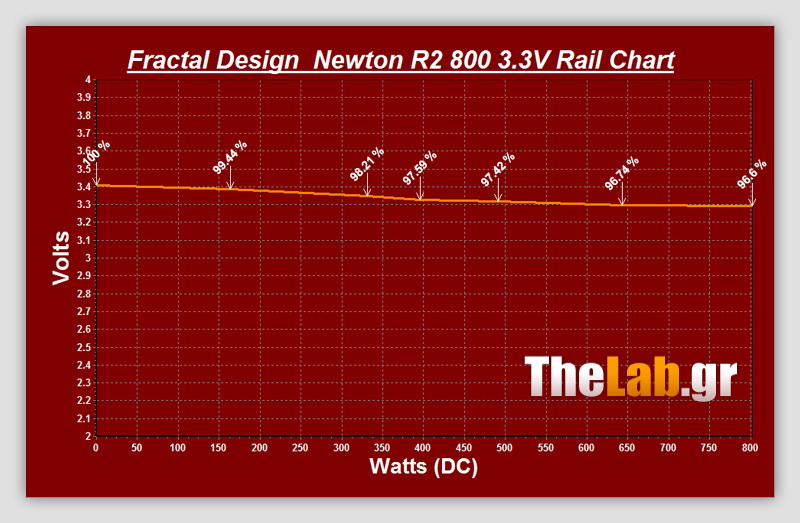

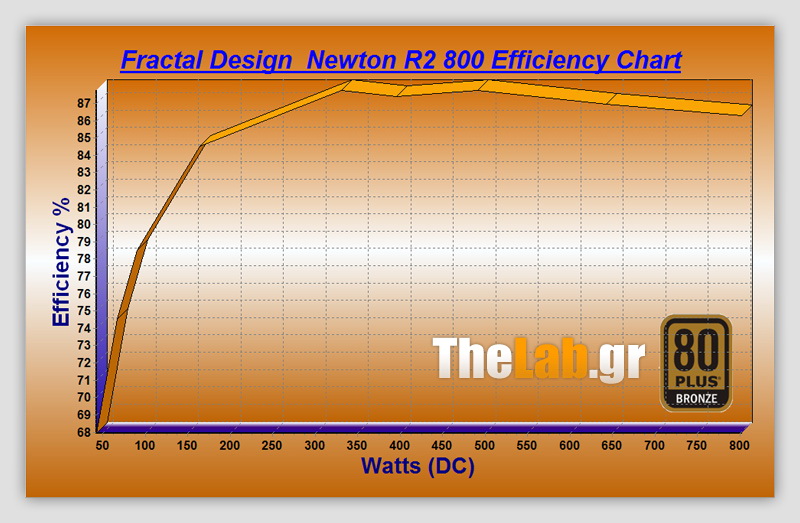

    Εδώ δυστυχώς τα νέα δεν είναι καλά. Καμιά από τις μετρήσεις του efficiency δεν κατάφερε να ξεπεράσει το 80%, πράγμα που δείχνει ότι το R2-800 είναι ρυθμισμένο να αποδίδει υψηλό efficiency από το 20% της ισχύς του και άνω. Κάτι συνηθισμένο για τα σύγχρονα SMPS PSUs που συμμορφώνονται με τις προδιαγραφές του 80plus. Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του PSU σε μικρά φορτία και σε φορτία αντίστοιχα του 20-100% (tests#1-6) της μέγιστης ισχύς του. Στα υπόλοιπα 3 γραφήματα φαίνονται οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6, καθώς και η παρέκκλιση αυτών (σε ποσοστό %) σε σχέση με τις αρχικές τιμές τους (με το PSU εν λειτουργία αλλά χωρίς φορτίο).


    Newton-R2-800_eff_Chart_06-08-10_220107.Newton-R2-800_Volts_Chart_V12a_06-08-10_Newton-R2-800_Volts_Chart_5V_06-08-10_22Newton-R2-800_Volts_Chart_3V_06-08-10_22


    Στις επόμενες δοκιμές θα δούμε την ανταπόκριση (transient response) του R2-800 σε απότομες μεταβολές του φορτίου. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το διακόπτη εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).


    Transient Response Tests
    PSU OFF TO FULL 5VSB STANDBY TO FULL 12V PSU OFF TO FULL 12V
    [/URL] Transient_Tests Transient_Tests





    Δεν παρατηρήσαμε καμία απολύτως αιχμή και στις τρεις δοκιμές που πραγματοποιήσαμε, αλλά το rise time στα +12V είναι εξωπραγματικά μεγάλο (περίπου 5 φορές μεγαλύτερο από το άνω όριο που είναι 20ms).

    Το μαρτύριο του R2-800 (από τον Φαγάνα) συνεχίζεται με τις μετρήσεις ripple. Τα επίπεδα ripple όπως, πολλές φορές, έχουμε αναφέρει παίζουν πολύ σημαντικό ρόλο στη σταθερότητα του συστήματος (ιδιαίτερα αν αυτό είναι υπερχρονισμένο) αλλά και στη διάρκεια ζωής των πυκνωτών της μητρικής, VGA κτλ.


    Μετρήσεις Ripple
    Test # 12V (mV) 5V(mV) 3.3V(mV) Pass/Fail
    1 8.4 5.4 10 Pass
    2 11.4 8.2 14.2 Pass
    3 14.6 8.2 15.6 Pass
    4 15.6 9.6 19.6 Pass
    5 20.2 12.8 25.4 Pass
    6 26.2 16.2 33.8 Pass
    Crossload 1 10.2 4.2 9.6 Pass
    Crossload 2 26 18.2 38.8 Pass





    To ripple στα +12V και 5V διατηρείται σε χαμηλά επίπεδα κατά τη διάρκεια όλων των δοκιμών. Όσον αφορά τα 3.3V τώρα, παρόλο που το ripple βρίσκεται πάντα εντός ορίων, δεν παύει να είναι αρκετά ανεβασμένο σε σχέση με το αντίστοιχο των +12V και 5V. Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.

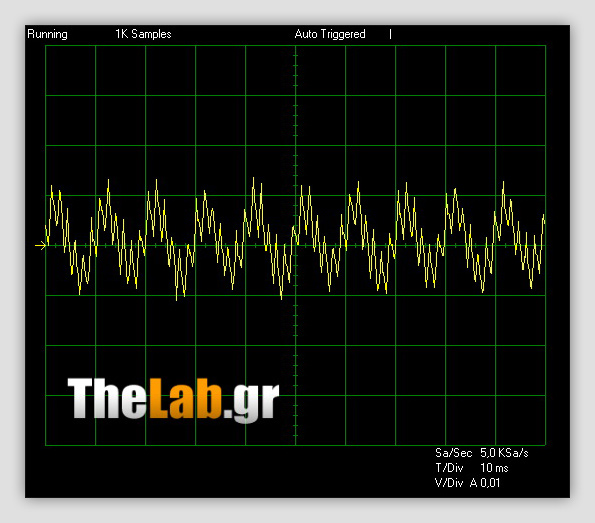

    +12V full load ripple

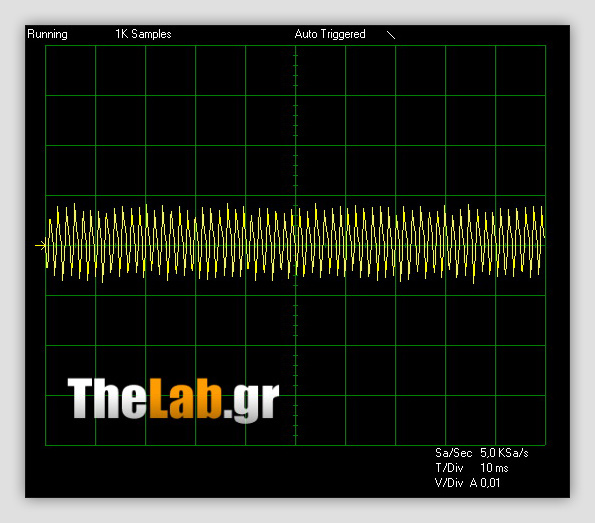

    5V full load ripple

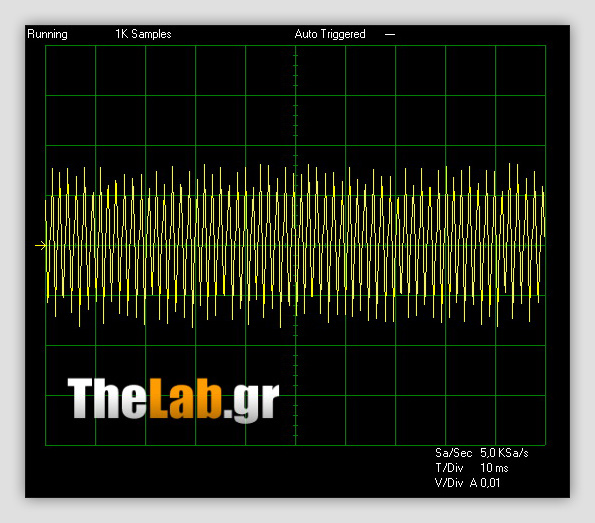

    3.3V full load ripple








    Το R2-800 έχει δύο πολύ δυνατά σημεία: πολύ καλό voltage regulation στα +12V και πολύ χαμηλό ripple στο ίδιο rail. Μην ξεχνάτε ότι τα +12V, σε έναν σύγχρονο υπολογιστή, είναι το πιο σημαντικό rail οπότε η απόδοσή τους επηρεάζει στο μέγιστο βαθμό τη σωστή λειτουργία του συστήματος, ιδιαίτερα σε συνθήκες υπερχρονισμού. Οι μόνες δοκιμές στις οποίες δεν τα πήγε καλά το R2-800 ήταν αυτές του transient response και αυτό όχι επειδή σημείωσε μεγάλες αιχμές (αντιθέτως υπήρξε ένα από τα πολύ λίγα PSUs, από αυτά που έχουμε δοκιμάσει μέχρι τώρα, που δε σημείωσε καμιά απολύτως αιχμή) αλλά διότι το rise time στα +12V μετρήθηκε περίπου 5 φορές μεγαλύτερο από το μέγιστο χρονικό διάστημα που προβλέπει το όριο ATX.

    Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του R2-800 της Fractal Design είναι τα παρακάτω:

    Πλεονεκτήματα


    • Χαμηλό ripple στα +12V και 5V
    • Πολύ καλό voltage regulation στα 12V
    • Μεγαλύτερο efficiency από αυτό που δηλώνει η Fractal Design για το συγκεκριμένο PSU
    • Πληθώρα connectors (εκτός από τους EPS)
    • Αθόρυβη λειτουργία ακόμη και σε μεγάλα φορτία



    Μειονεκτήματα


    • Τεράστιο rise time στα +12V
    • Μόνο ένας EPS connector
    • Δε διαθέτει βαρίστορ, οπότε πρέπει να χρησιμοποιείται σε συνδυασμό με UPS ή κάποιο surge protector
    • Τιμή



    Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το R2-800 είναι:



    Ακόμη μια παρουσίαση έφτασε στο τέλος της. Ευχαριστούμε θερμά τον επίσημο αντιπρόσωπο της Fractal Design στην Ελλάδα,
    PC Major
    , για την παροχή του PSU της δοκιμής.
    Tip: Το επόμενο PSU που θα κάνουμε review είναι μιας άγνωστης, στην Ελλάδα, εταιρίας η οποία έχει για σήμα ένα σαρκοβόρο ζώο.


    crmaris



    Συντελεστές Review
    Reviewers: crmaris
    Photographers: crmaris
    Editing: TheLab.gr Team
