PC Power & Cooling Silencer MK III 1200W

Η εταιρία PC Power & Cooling (PC P&C) δε χρειάζεται ιδιαίτερες συστάσεις, τουλάχιστον για αυτούς που έχουν ασχοληθεί έστω και λίγο με την αγορά των τροφοδοτικών (PSUs). Βέβαια μετά την εξαγορά της από την OCZ, η εταιρία δεν παρουσίασε και κάτι το ιδιαίτερα αξιόλογο, ειδικά στην high-end κατηγορία όπου και ειδικευόταν. Ευτυχώς, από ότι φαίνεται η OCZ αποφάσισε τελικά να εκμεταλευτεί σωστά το όνομα της PC P&C και έτσι την άφησε να ξαναγυρίσει στα παλιά της λημέρια, δηλαδή στην high-end κατηγορία PSUs. Την αρχή στην ανανεωμένη πορεία της εταιρίας πραγματοποιεί το καινούριο μέλος της σειράς Silencer ΜΚΙΙΙ το οποίο διαθέτει 1200W ισχύ και Platinum efficiency, οπότε οι διαφορές από το αμέσως επόμενο μοντέλο της συγκεκριμένης σειράς είναι απλά τεράστιες (ενδεικτικά το MK3S600 διαθέτει μόλις 600W ισχύ και Bronze efficiency). Συνοπτικά το MK3S1200, που θα δοκιμάσουμε για εσάς σήμερα, εκτός από άπλετη ισχύ η οποία μπορεί να αποδωθεί ακόμη και στους 50°C και υψηλή αποδοτικότητα (efficiency), εξοπλίζεται με αποσπώμενα καλώδια, τα οποία φέρουν ειδικούς connectors που εξασφαλίζουν χαμηλές πτώσεις τάσης, έχει τη δυνατότητα για fanless λειτουργία σε χαμηλά φορτία, μέσω ενός διακόπτη που βρίσκεται στο μπροστινό μέρος του και τέλος για την κατασκευή του χρησιμοποιήθηκαν υψηλής ποιότητας εξαρτήματα, συμπεριλαμβανόμενων πυκνωτών ιαπωνικής κατασκευής, οι οποίοι ως γνωστόν έχουν πολύ μεγαλύτερη διάρκεια ζωής από τους αντίστοιχους κινέζικους.

Τα κύρια χαρακτηριστικά του MK3S1200 παραθέτονται στον παρακάτω πίνακα.

Platinum αποδοτικότητα, δυνατότητα απόδοσης της πλήρης ισχύος ακόμη και στους 50°C και αθόρυβη λειτουργία χάρης στον ανεμιστήρα που χρησιμοποιεί διπλά ρουλεμάν, είναι τα κύρια χαρακτηριστικά του MK3S1200. Οι προστασίες δυστυχώς περιορίζονται στις βασικές με την OTP (Over Temperature Protection) να απουσιάζει. Κατά τη γνώμη μας κάθε PSU θα έπρεπε να εφοδιάζεται με OTP, ειδικά αυτά που έχουν τη δυνατότητα fanless λειτουργίας. Όσον αφορά τις διαστάσεις του PSU τώρα, αυτές είναι λίγο μεγαλύτερες του κανονικού, το μήκος του πιο συγκεκριμένα, κάτι φυσικό μιας και τα 1200W που μπορεί να αποδώσει χρειάζονται και τα ανάλογα, ευμεγέθη, εξαρτήματα. Τέλος, η παρεχόμενη εγγύηση είναι ιδιαίτερα μεγάλη φτάνοντας τα εφτά χρόνια και η τιμή του, που παρουσιάζει μεγάλες διακυμάνσεις, κατατάσσει καθαρά το MK3S1200 στην high-end κατηγορία. Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του MK3S1200.

Κατά περίεργο λόγο η PC P&C έκανε το ίδιο λάθος που έπραξε και η Corsair με το AX1200i και εξόπλισε το MK3S1200 με μόνο έξι PCIe connectors. Κανονικά ένα 1200W PSU θα έπρεπε να έχει τουλάχιστον οκτώ, μιας και η ισχύ που αποδίδει μπορεί άνετα να τροφοδοτήσει τέσσερις VGAs. Ειλικρινά δεν μπορούμε να καταλάβουμε γιατί επιλέχτηκε αυτή η τόσο συντηρητική διαμόρφωση των καλωδιώσεων που εκτός από τους έξι μόνο PCIe connectors περιορίζει και τους αντίστοιχους περιφερειακούς σε μόλις τέσσερις. Ευτυχώς το μήκος όλων των καλωδιώσεων είναι αρκετά μεγάλο και σίγουρα επαρκές ακόμη και για full tower κουτιά και επιπλέον η απόσταση ανάμεσα στους connectors είναι ικανοποιητική. Τέλος, η κύρια ATX καλωδίωση καθώς και οι σταθερές PCIe χρησιμοποιούν καλώδια πάχους 16AWG για χαμηλότερες πτώσεις τάσεις, ενώ όλες οι υπόλοιπες χρησιμοποιούν τους κανονικούς 18AWG αγωγούς. Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του MK3S1200.

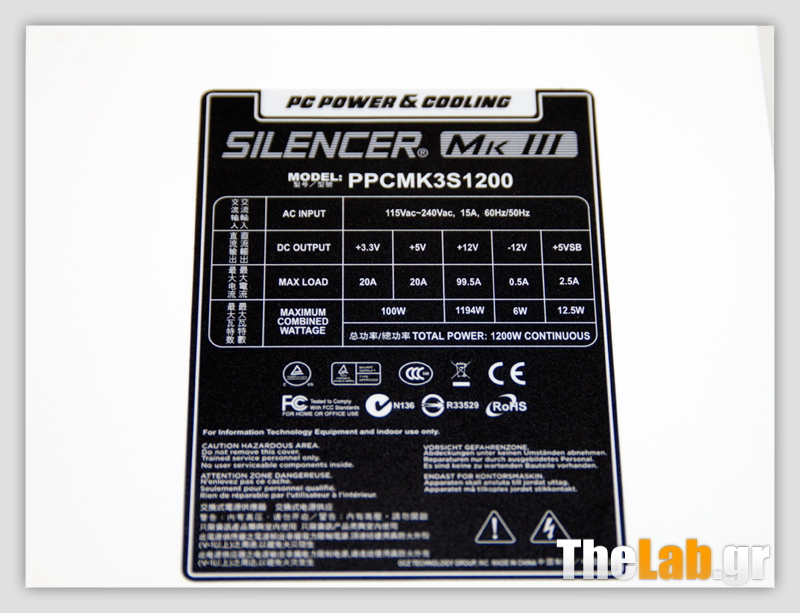

Όπως βλέπετε υπάρχει ένα μόνο αλλά πανίσχυρο +12V rail που μπορεί να αποδώσει σχεδόν 100A, δηλαδή άνετα μπορεί να εκκινήσει και το αυτοκίνητο/φορτηγό σας αν μείνετε από μπαταρία! Τα δευτερεύοντα rails τώρα περιορίζονται στα 100W, αλλά αυτό δεν πρέπει να σας ανησυχεί μιας και ένα σύγχρονο σύστημα δε χρειάζεται ούτε τα μισά. Τα 5VSB επίσης διαθέτουν μικρή ισχύ και πιστεύουμε ότι ένα PSU αυτής της κατηγορίας θα έπρεπε να διαθέτει τουλάχιστον 4A στο συγκεκριμένο rail. To MK3S1200 έρχεται μέσα σε μια λευκή συσκευασία, προφανώς για να τονιστεί το άσπρο χρώμα του μιας και τα PSUs συνήθως βγαίνουν σε σκουρόχρωμες εκδόσεις. Στην πρόσοψη του κουτιού υπάρχει μια αχνή φωτογραφία του PSU και στην κάτω δεξιά γωνία βρίσκουμε δύο διακριτικά, για την Platinum αποδοτικότητα και την επταετή εγγύηση.

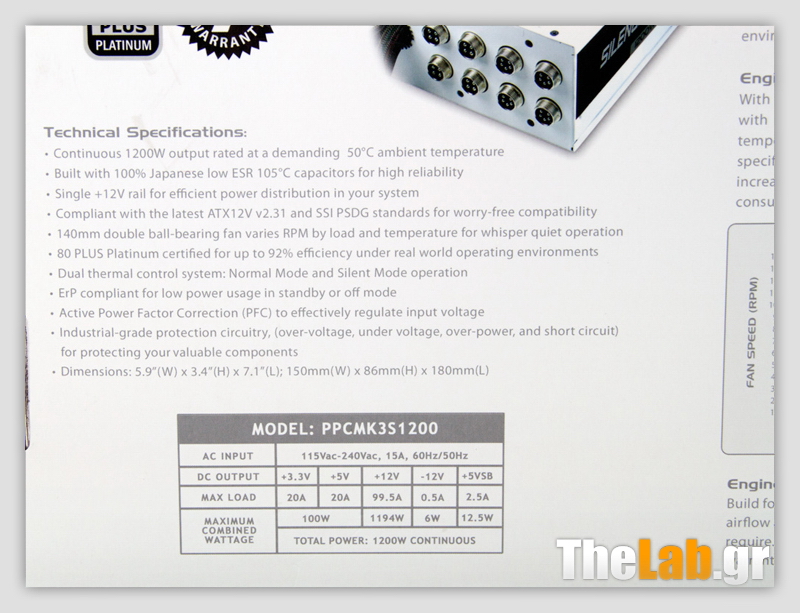

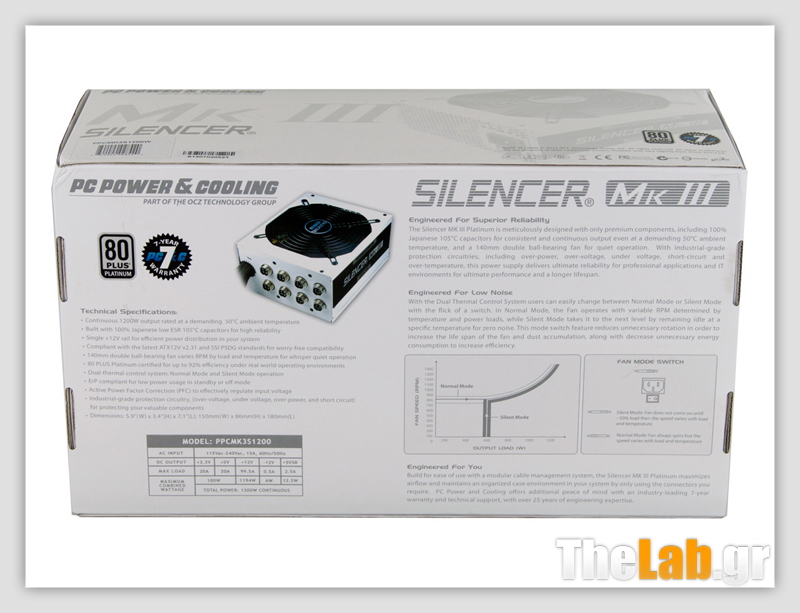

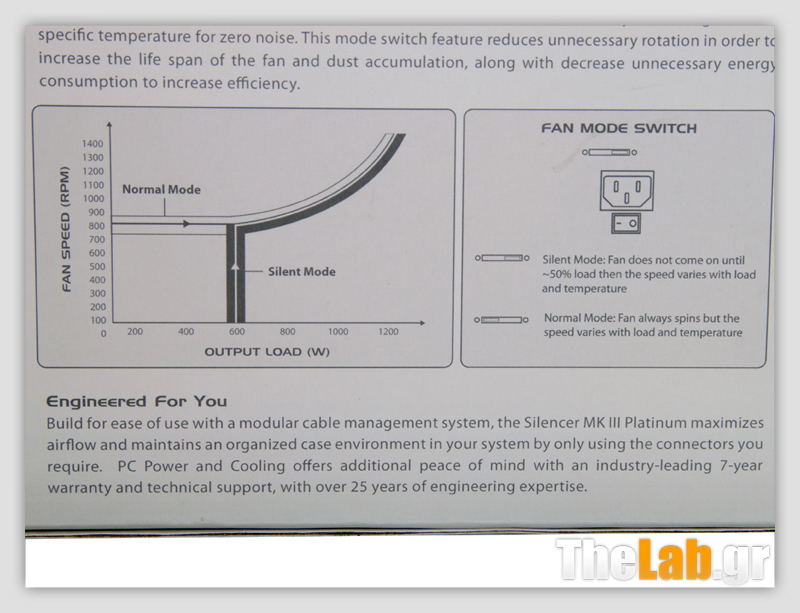

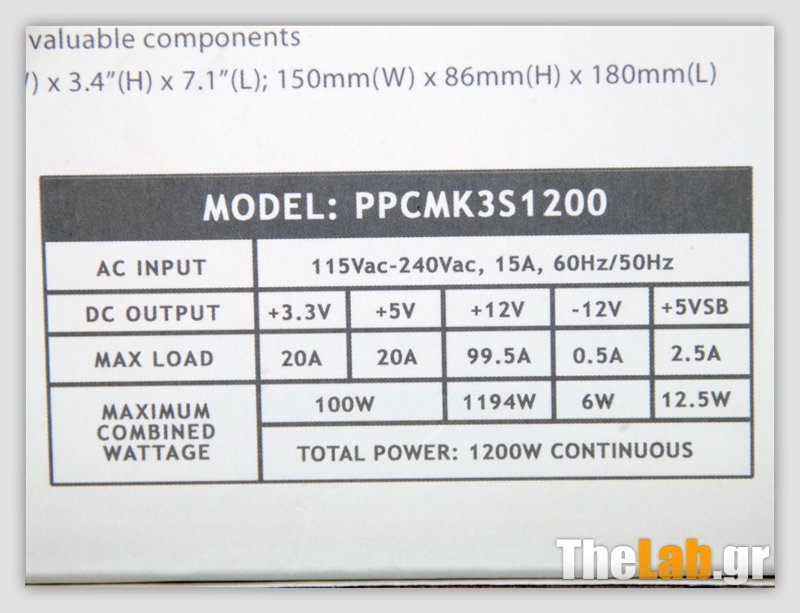

Όπως συνηθίζεται, στο πίσω μέρος της συσκευασίας παραθέτονται πιο αναλυτικές πληροφορίες για το προϊόν. Στη συγκεκριμένη περίπτωση βρίσκουμε μια λίστα με τα κύρια χαρακτηριστικά, έναν πίνακα με τις δυνατότητες των rails και τέλος δύο γραφήματα με το πρώτο να δείχνει τις στροφές του ανεμιστήρα στις καταστάσεις silent (ησυχίας) και normal (κανονική λειτουργία) ενώ το δεύτερο επεξηγεί τη λειτουργία του διακόπτη που ρυθμίζει τις καταστάσεις λειτουργίας του ανεμιστήρα.

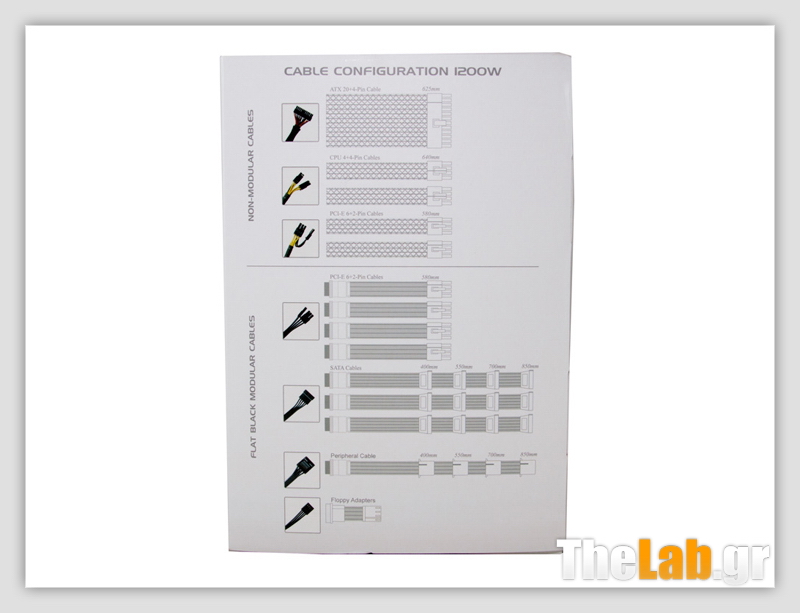

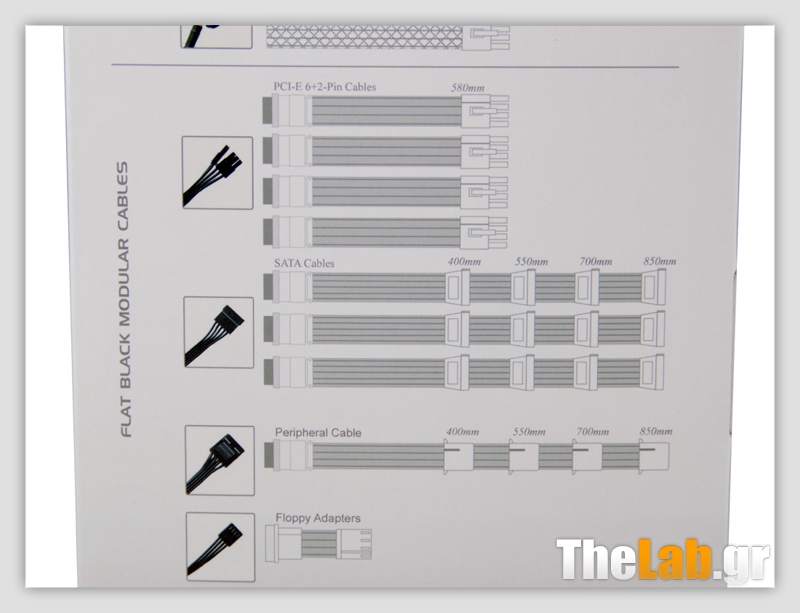

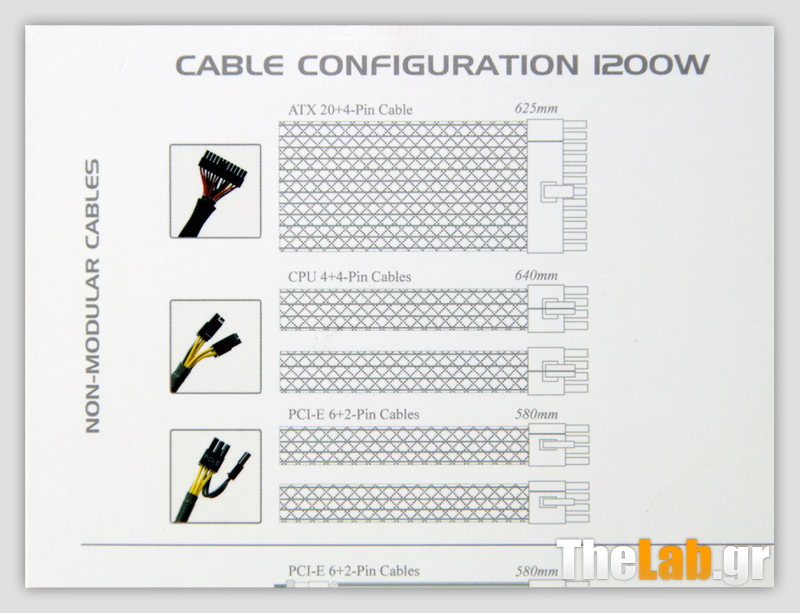

Μόνο στο ένα από τα δύο πλαϊνά μέρη της συσκευασίας βρίσκουμε πληροφορίες ουσίας και πιο συγκεκριμένα ένα γράφημα που δείχνει τις διαθέσιμες καλωδιώσεις και connectors και τα μήκη τους.

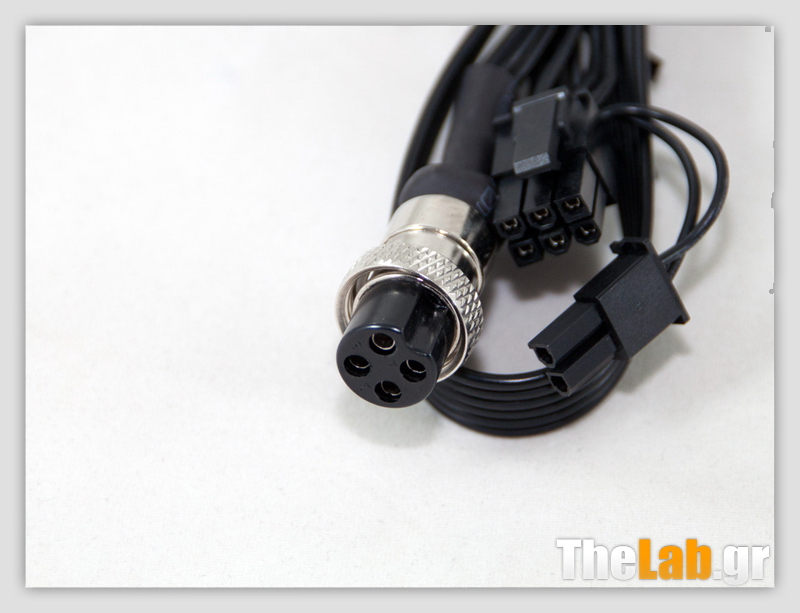

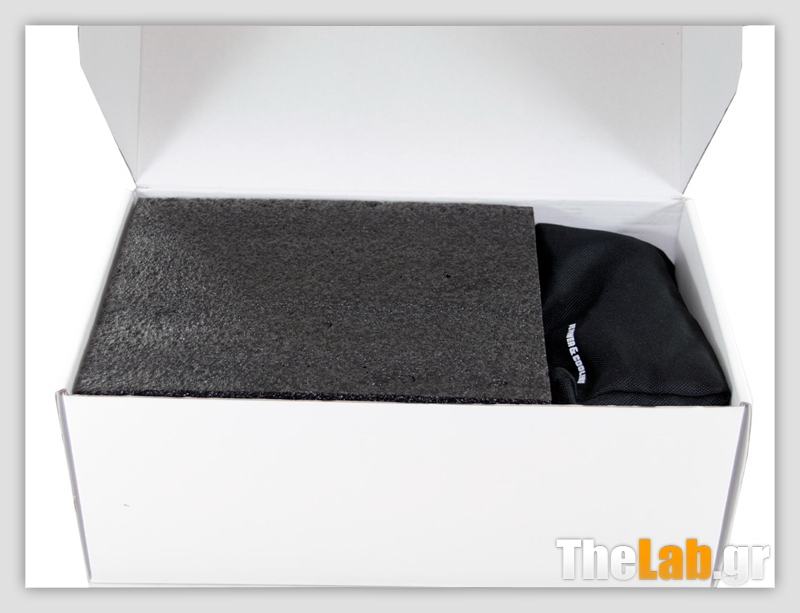

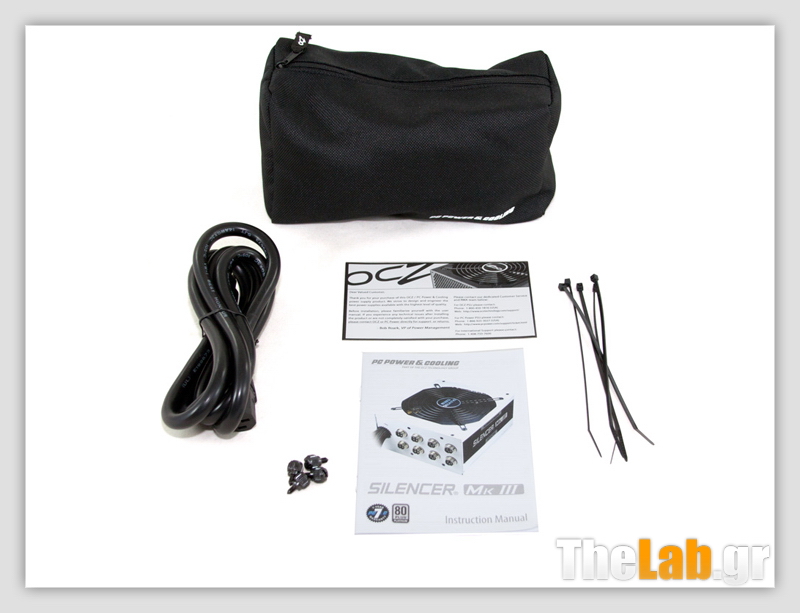

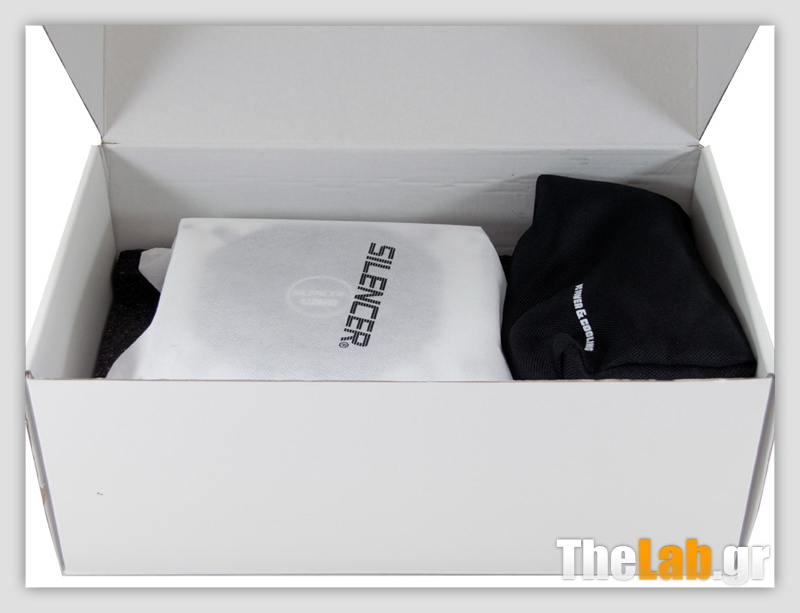

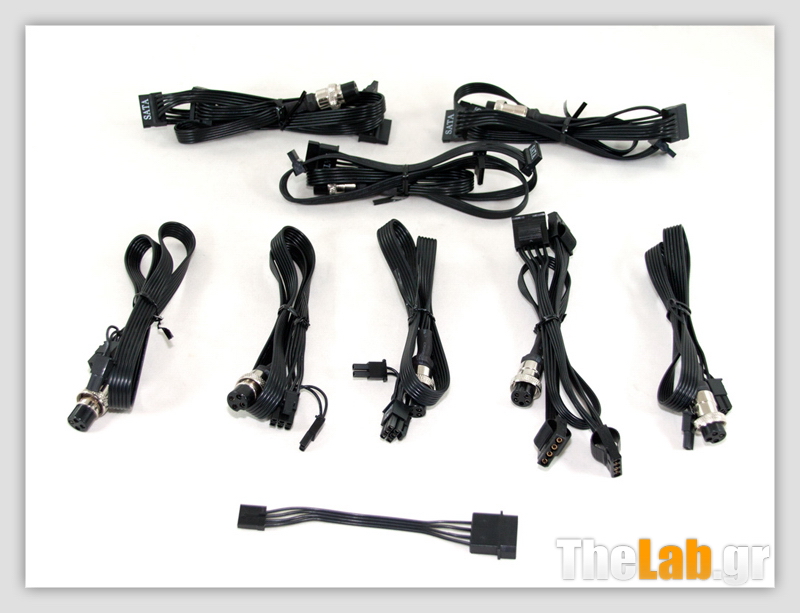

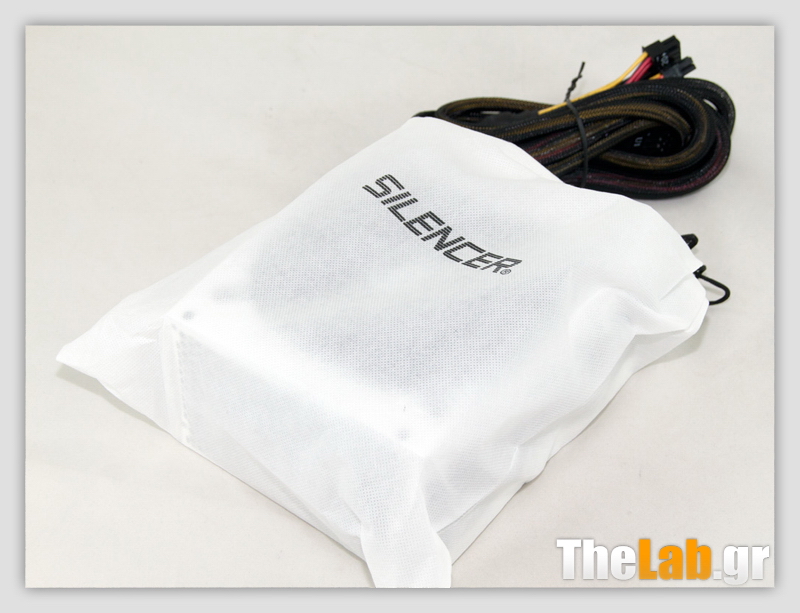

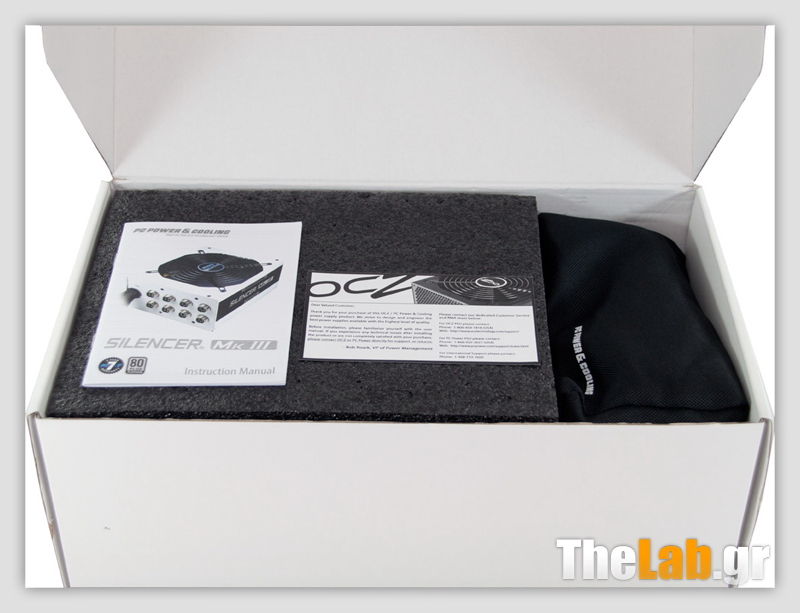

Τα περιεχόμενα της συσκευασίας και ειδικά το PSU είναι επαρκώς προστατευμένα από δύο μεγάλα κομμάτια από προστατευτικό αφρό και στο δεξί εσωτερικό μέρος βρίσκουμε ένα μικρό τσαντάκι που περιέχει όλες τις αποσπώμενες καλωδιώσεις. Επίσης το PSU βρίσκεται μέσα σε μια λευκή υφασμάτινη θήκη για επιπλέον προστασία από τυχόν γρατσουνιές και σκόνη. Τέλος, τα παρελκόμενα δείχνουν φτωχά αλλά εκτός από Velcro straps περιέχουν όλα τα απαραίτητα που θα χρειαστεί ο μέλλον αγοραστής. Όπως θα διακρίνετε οι πιο παρατηρητικοί από εσάς, το καλώδιο τροφοδοσίας είναι αρκετά παχύ και αμερικάνικου τύπου, μιας και το δείγμα αποστάλθηκε κατευθείαν από τα κεντρικά της OCZ.

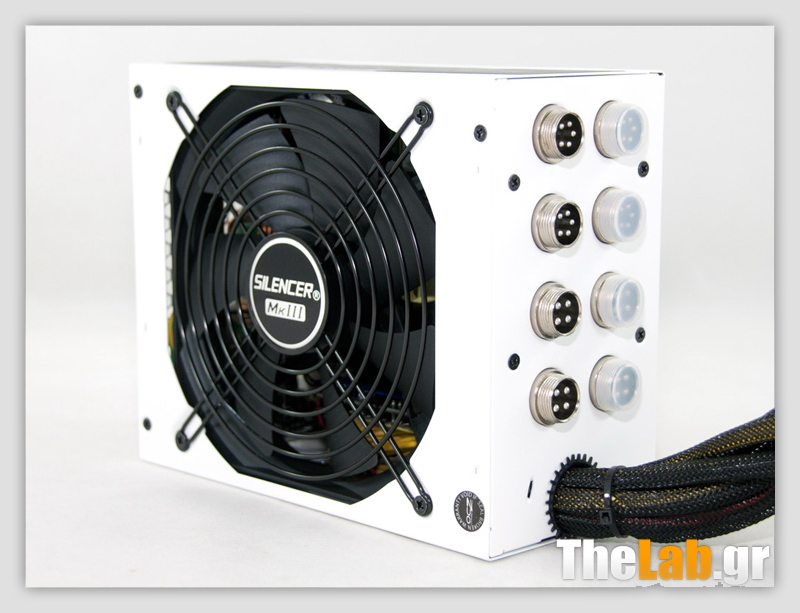

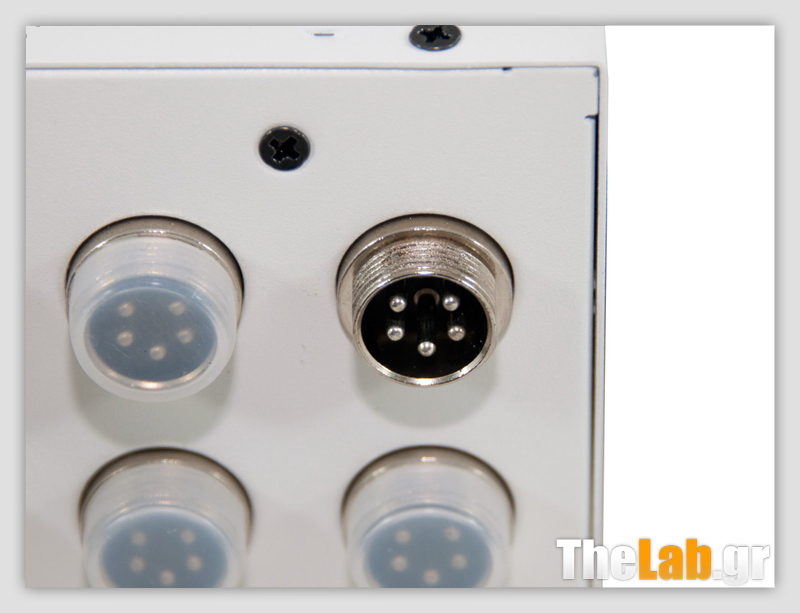

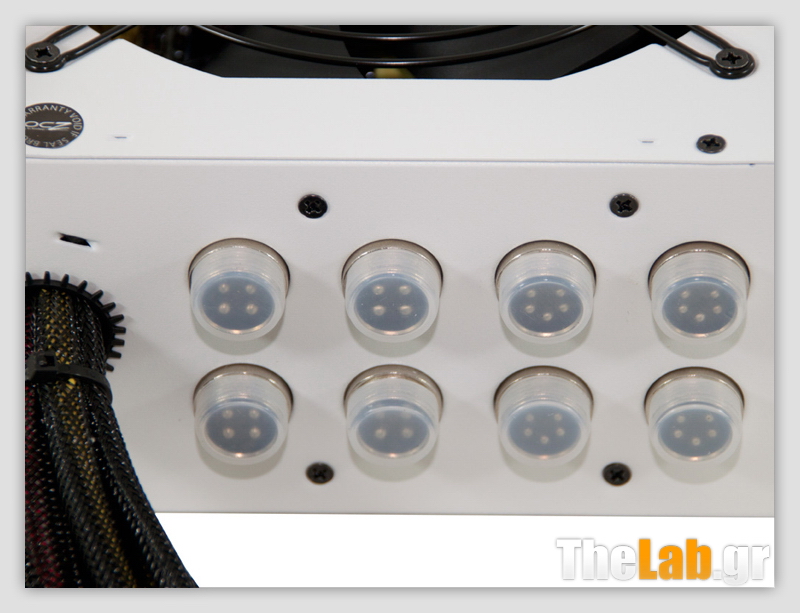

Εδώ συμβαίνει το εξής παράδοξο. Κατά περίεργο λόγο οι μηχανικοί αποφάσισαν να τοποθετήσουν τους αρσενικούς connectors στο PSU και τους αντίστοιχους θηλυκούς στις αποσπώμενες καλωδιώσεις. Οπότε καλό είναι να μην αφαιρέσετε τα καπάκια σιλικόνης από τους connectors που δε θα χρησιμοποιήσετε, διότι αν τους ακουμπήσετε με κάποιο αγώγιμο υλικό, όταν το PSU λειτουργεί, τότε θα προκαλέσετε βραχυκύκλωμα. Βέβαια ακόμη και σε αυτή την περίπτωση θα επέμβει η ανάλογη προστασία και θα τερματίσει ακαριαία τη λειτουργία του PSU, χωρίς να υπάρξει κάποιο πρόβλημα για το σύστημα σας αλλά και για το ίδιο το PSU. Το δεύτερο και πιο σημαντικό πρόβλημα που ίσως προκύψει από αυτή την επιλογή, είναι ότι σε περίπτωση που καταφέρετε και χαλάσετε τους αρσενικούς connectors, που είναι πιο ευαίσθητοι από τους θηλυκούς (κάτι που συμβαίνει και στα έμψυχα όντα άλλωστε και όχι μόνο στα άψυχα) τότε η αντικατάσταση/επισκευή τους είναι πολύ πιο δύσκολη σε σχέση με τον κόπο που θα κάνατε για να επισκευάσετε μια αποσπώμενη καλωδίωση, ή οποία εύκολα μπορεί να αντικατασταθεί αν δε χρήζει επισκευής.

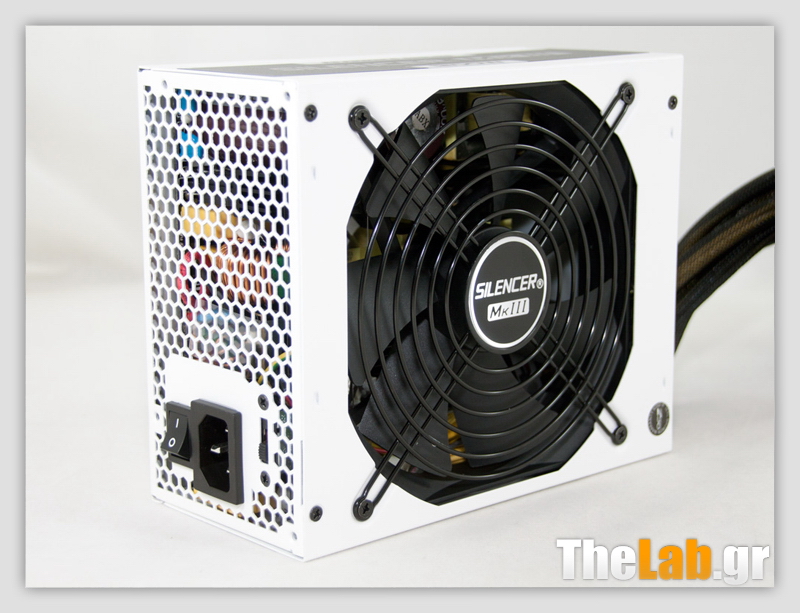

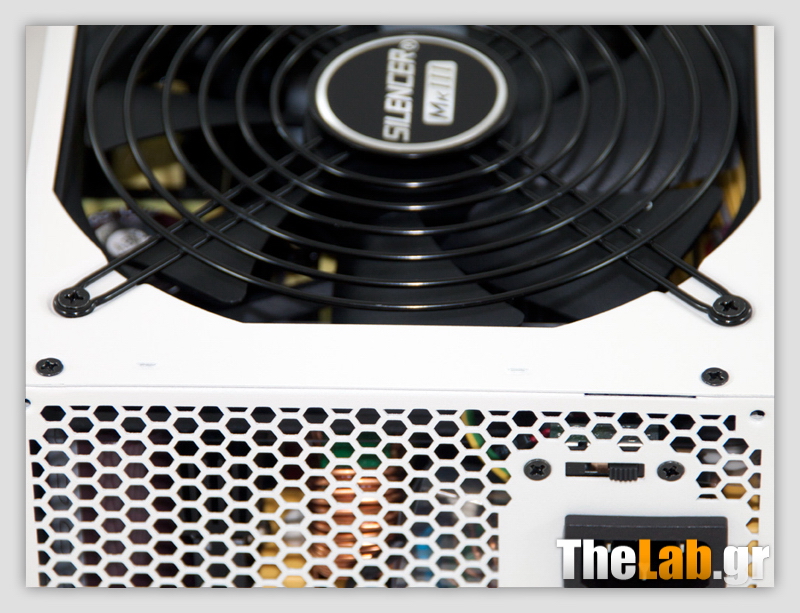

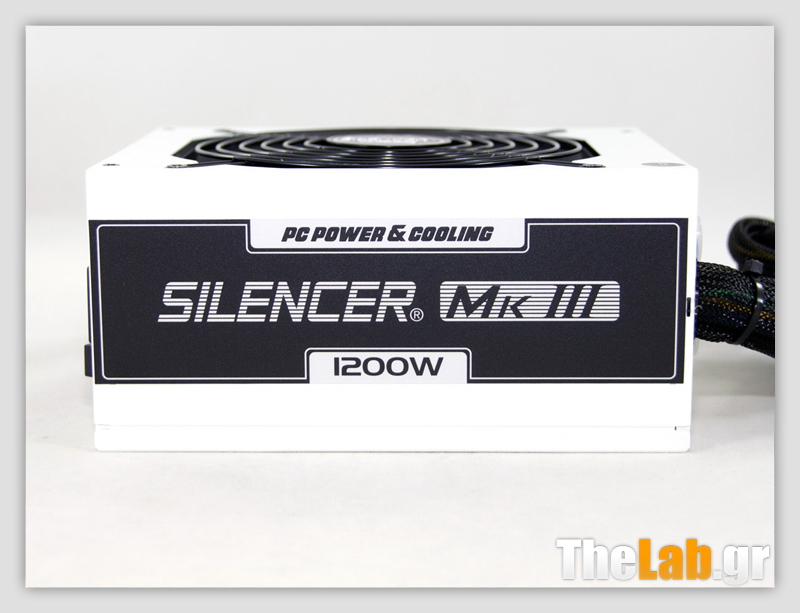

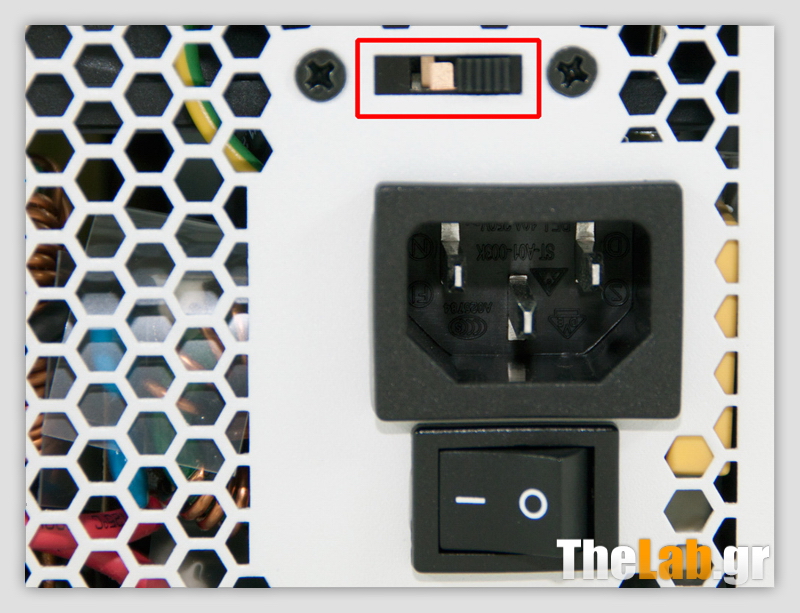

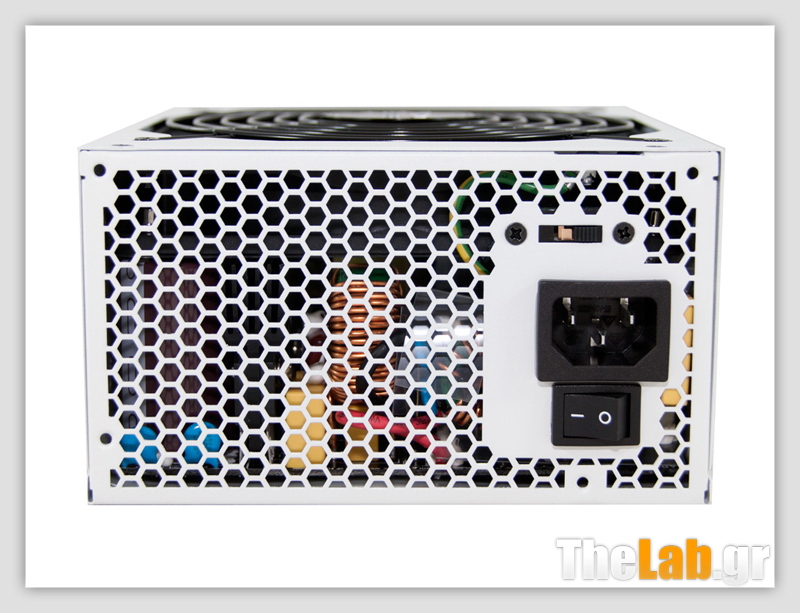

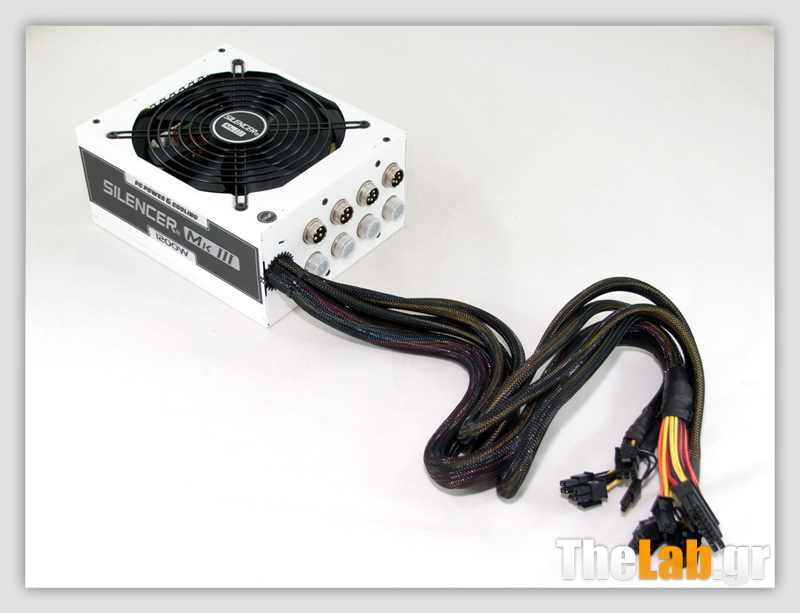

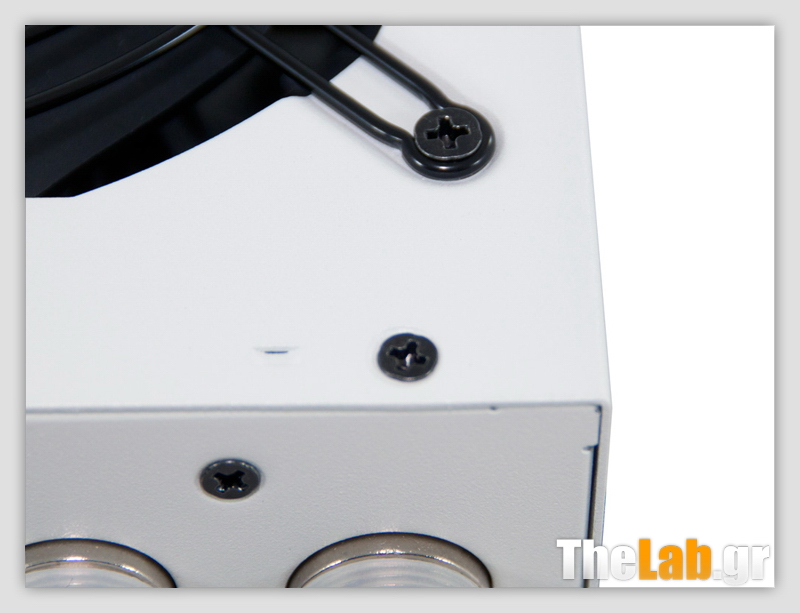

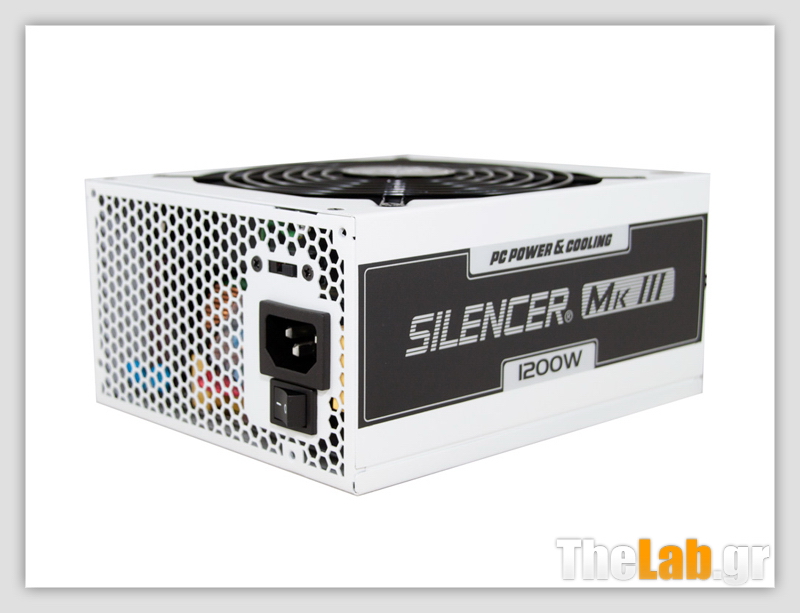

To MK3S1200 ακολουθεί την παράδοση των μικρότερων Silencers και έτσι είναι λευκό, κάτι που το κάνει ένα από τα ελάχιστα λευκά, high-end, PSUs. Στο μπροστινό μέρος του συναντούμε την κλασσική γρίλια εξαερισμού, σε σχήμα κυψέλης και ακριβώς πάνω από την υποδοχή της τροφοδοσίας υπάρχει ο μικρός διακόπτης για την ενεργοποίηση της semi-fanless λειτουργίας. Εδώ θα θέλαμε να υπήρχε ένα μικρό αυτοκόλλητο με οδηγίες για τη χρήση του εν λόγω διακόπτη, έτσι ώστε ο χρήστης να μην πρέπει να ανατρέξει στο εγχειρίδιο χρήσης για τα περαιτέρω. Από το εργοστάσιο πάντως ο διακόπτης βρίσκεται στη θέση για fanless λειτουργία σε χαμηλά φορτία. Στα πλαϊνά του PSU βρίσκουμε δύο καλαίσθητα αυτοκόλλητα και στο πίσω μέρος υπάρχει, φυσικά, το modular panel με τους ειδικούς connectors. Οι σταθερές καλωδιώσεις είναι αρκετές και θα μπορούσε κάλλιστα η δεύτερη EPS καλωδίωση να ήταν αποσπώμενη, μιας και ελάχιστες μητρικές απαιτούν τροφοδοσία από δύο EPS connectors ταυτόχρονα. Τέλος, η ταμπέλα με τα χαρακτηριστικά του PSU βρίσκεται στο κάτω μέρος του, έτσι ώστε να μην ενοχλεί οπτικά αυτούς που σκοπεύουν να το εγκαταστήσουν σε ένα κουτί (case) με παράθυρο.

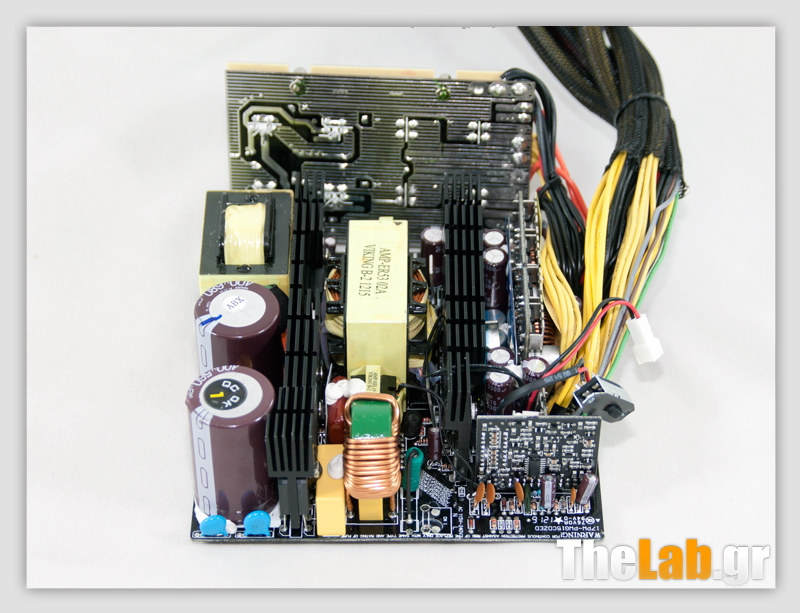

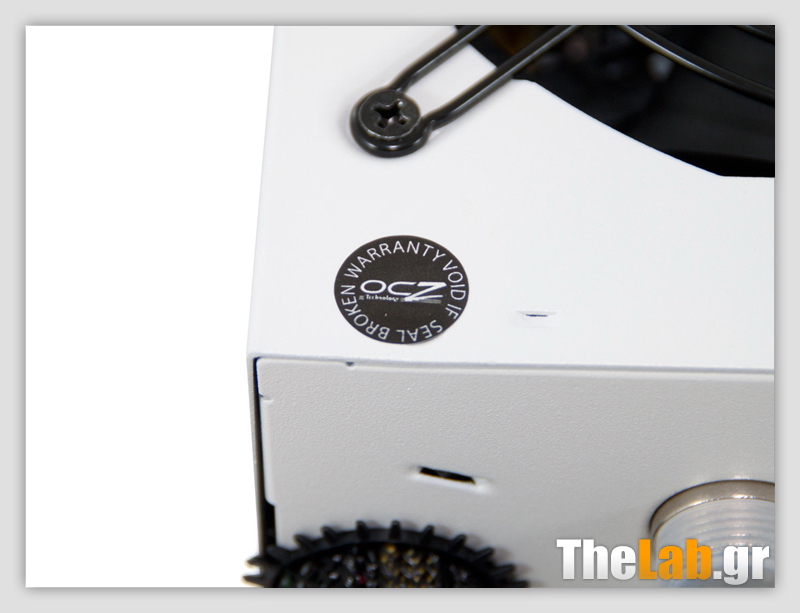

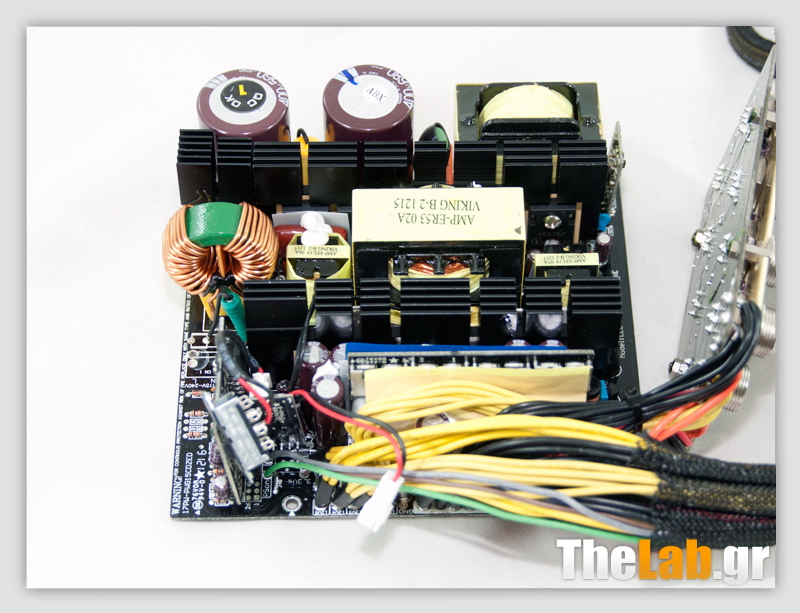

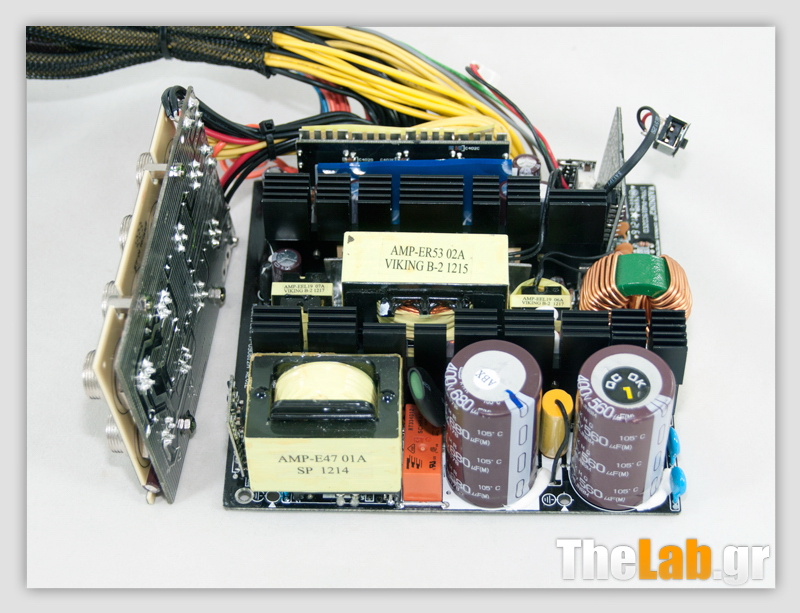

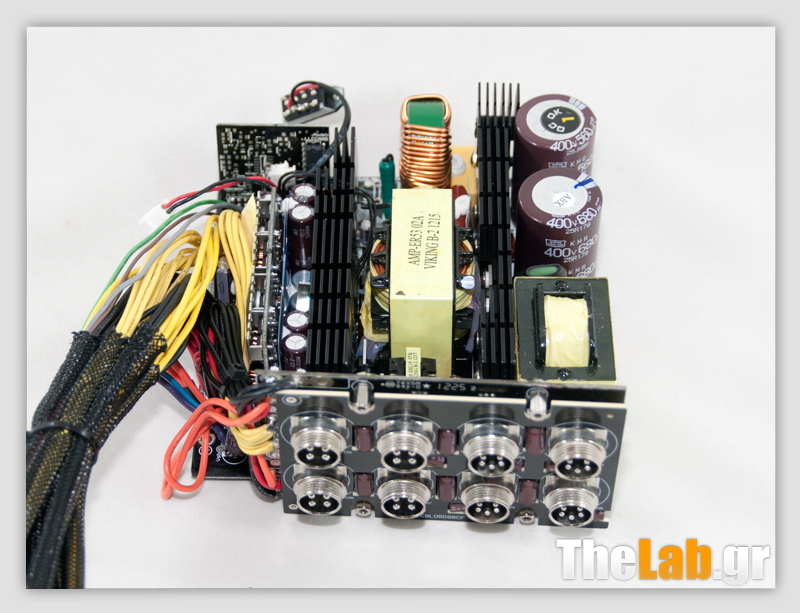

Ήρθε επιτέλους η ώρα να αφαιρέσουμε τα περιττά και να δούμε τι κρύβεται μέσα στο άσπρο σασί του PSU. Ο αρχικός κατασκευαστής (OEM) του MK3S1200 είναι η Super Flower, μια εταιρία που τα τελευταία χρόνια έχει μπει για τα καλά στα λημέρια της Delta και Seasonic, ειδικά με τη συγκεκριμένη Platinum πλατφόρμα. Ελπίζουμε πάντως η συνέχεια να είναι το ίδιο δυνατή, και σύντομα να παρουσιάσει μια νεότερη έκδοση της συγκεκριμένης πλατφόρμας, η οποία υπάρχει στην αγορά αρκετό καιρό. Το MK3S1200 συνοπτικά χρησιμοποιεί μια half-bridge τοπολογία στο πρωτεύον του μαζί με έναν LLC resonant converter για αύξηση της αποδοτικότητας. Στο δευτερεύον συναντούμε σύγχρονη σχεδίαση/ανόρθωση και δύο DC-DC converter για την παραγωγή των δευτερευόντων rails. Επίσης, αξίζει να αναφέρουμε ότι παντού χρησιμοποιούνται πυκνωτές ιαπωνικής προέλευσης, οι οποίοι τείνουν να διατηρούν τις επιδόσεις για πολύ μεγαλύτερο διάστημα από τους αντίστοιχους κινέζικους.

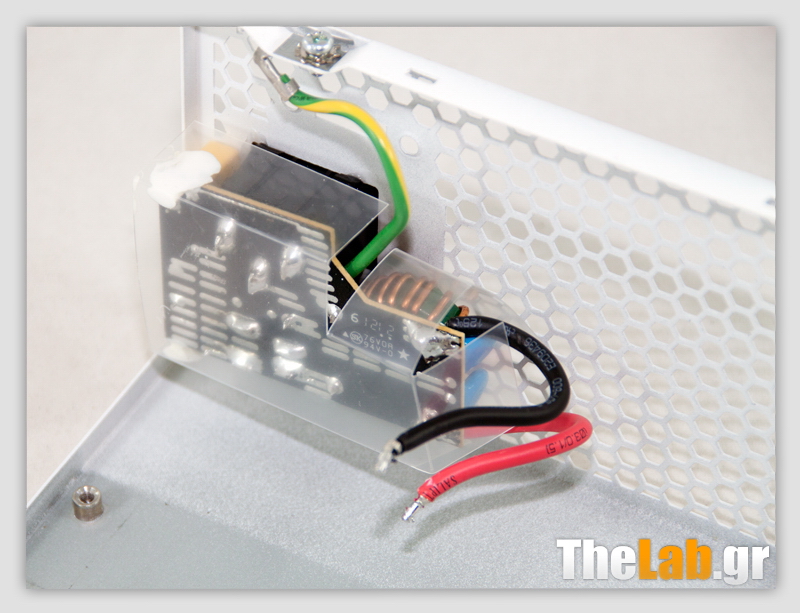

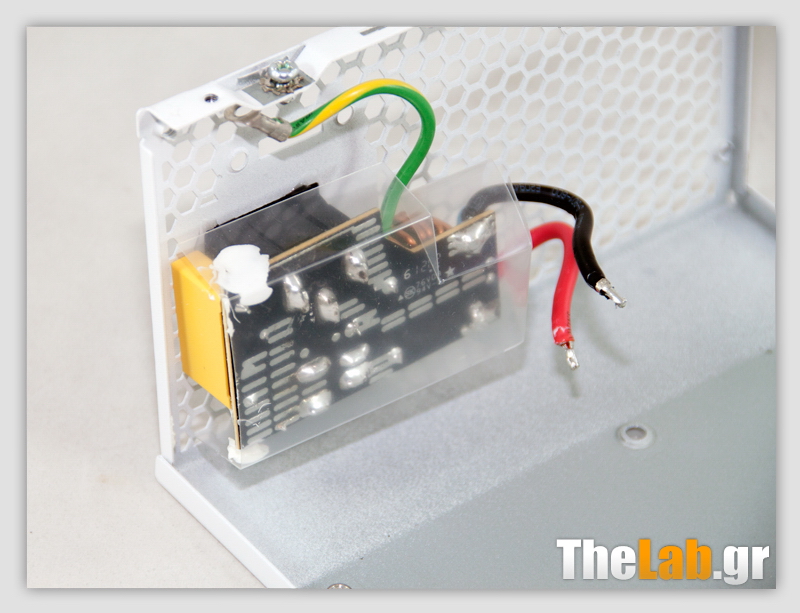

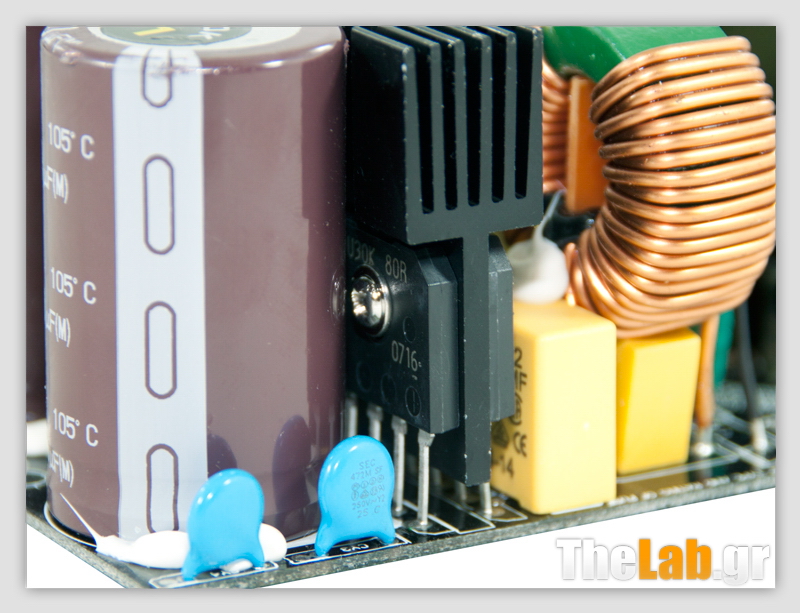

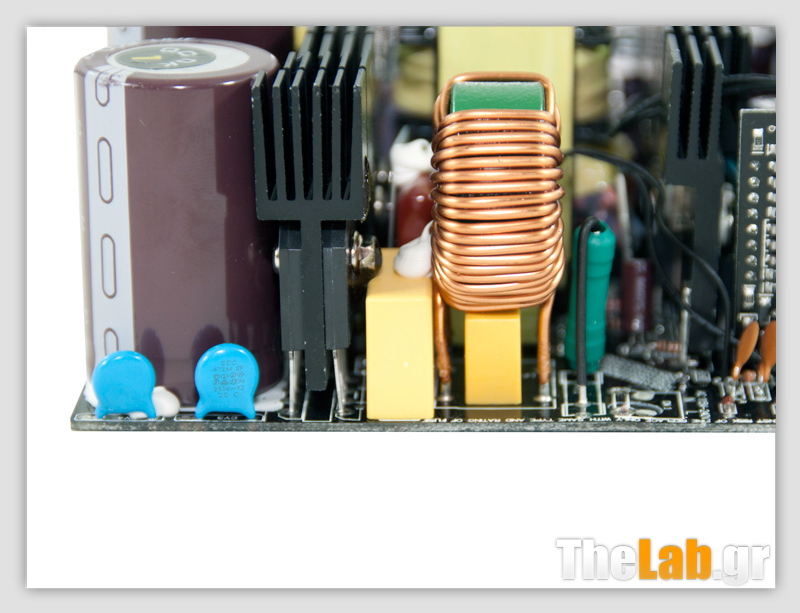

Πίσω από την AC υποδοχή υπάρχει μια μικρή πλακέτα που στεγάζει το πρώτο μέρος του transient φίλτρου. Σε αυτή βρίσκουμε έναν Χ και δύο Y πυκνωτές καθώς και ένα CM πηνίο (choke). Το παραπάνω φίλτρο συνεχίζεται και στην κύρια πλακέτα με έναν X και δύο Y πυκνωτές και ένα επιπλέον CM choke. Δυστυχώς για άλλη μια φορά η Super Flower δε χρησιμοποίησε βαρίστορ (MOV), το εξάρτημα που προστατεύει το τροφοδοτικό καθώς και το σύστημα που αυτό τροφοδοτεί από τυχόν υπερτάσεις του δικτύου ηλεκτροδότησης. Τέλος, χρησιμοποιούνται δύο παράλληλες γέφυρες ανόρθωσης, τύπου US30KB80R, για αύξηση της αποδοτικότητας και ταυτόχρονη μείωση του ripple.

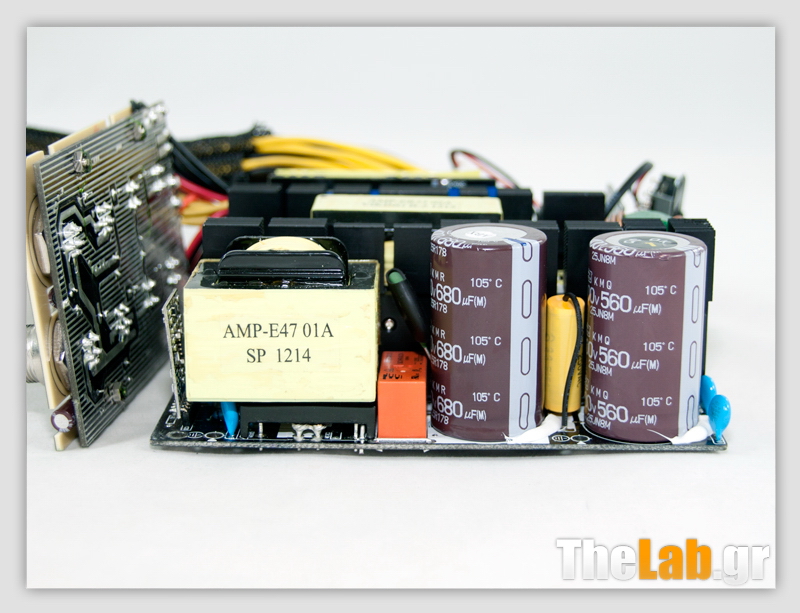

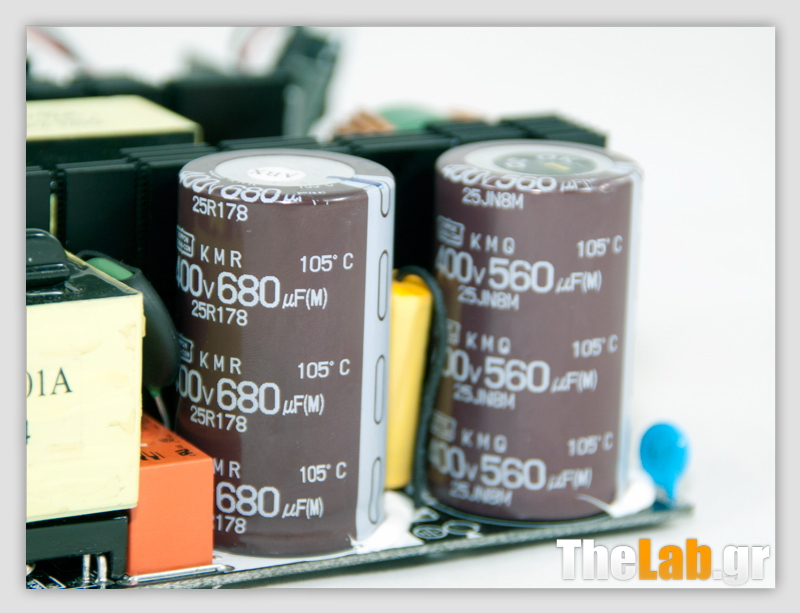

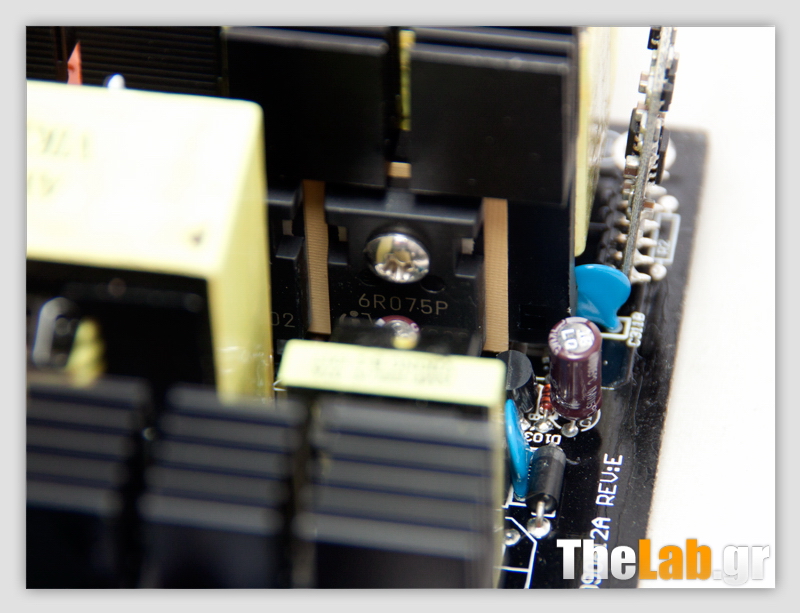

Στο APFC δύο Infineon IPW60R075CP μαζί με δύο boost διόδους και έναν μετασχηματιστή, αντί για το σύνηθες πηνίο, αναλαμβάνουν τη μετατροπή του ήδη ανορθωμένου ρεύματος σε 380VDC. Οι πυκνωτές εξομάλυνσης είναι δύο και προέρχονται από την Nippon Chemi-Con (680μF ο ένας και 560μF ο άλλος, 400V, 105°C, KMQ series). Ο ελεγκτής του κυκλώματος APFC είναι ένα NCP1653A IC, το οποίο βρίσκεται εγκατεστημένο πάνω σε μια μικρή κάθετη πλακέτα, στο πρωτεύον.

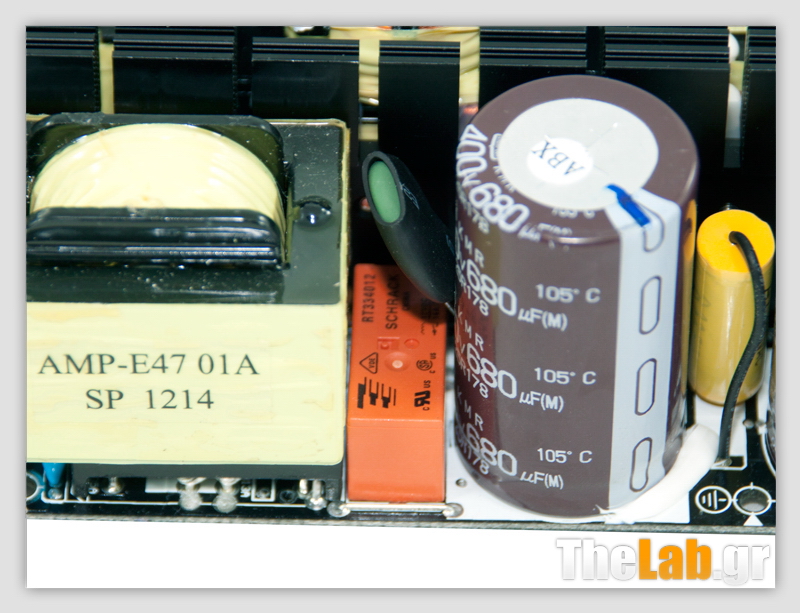

Ανάμεσα στον μετασχηματιστή του APFC και έναν από τους πυκνωτές εξομάλυνσης, βρίσκουμε και το NTC θερμίστορ που προστατεύει το PSU από το υψηλό ρεύμα εκκίνησης (inrush current). Δίπλα σε αυτό υπάρχει και ένας ηλεκτρομαγνητικός ρελές που απομονώνει το θερμίστορ από το κύκλωμα, όταν η διαδικασία εκκίνησης ολοκληρωθεί. Μετά το APFC βρίσκουμε τα δύο κύρια fets, τύπου IPW60R075CP.

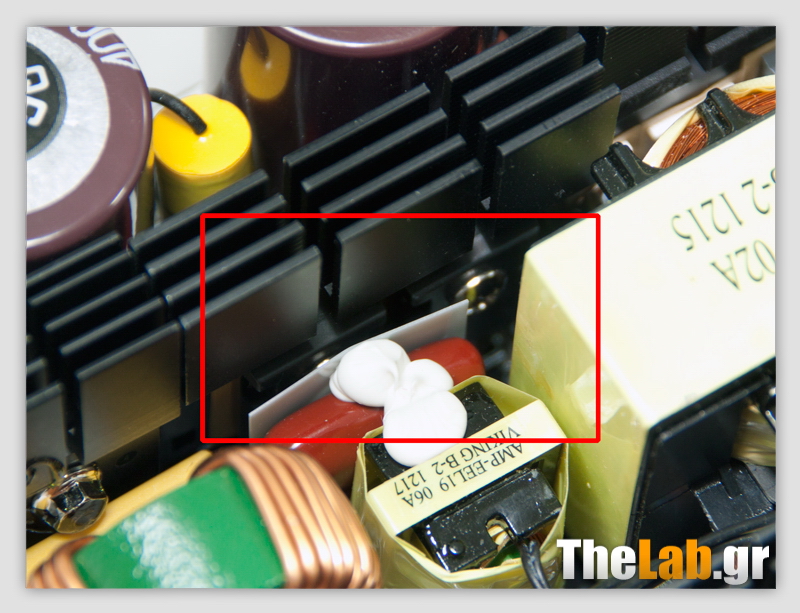

Ο standby PWM ελεγκτής είναι ένα ICE3B0565 IC.

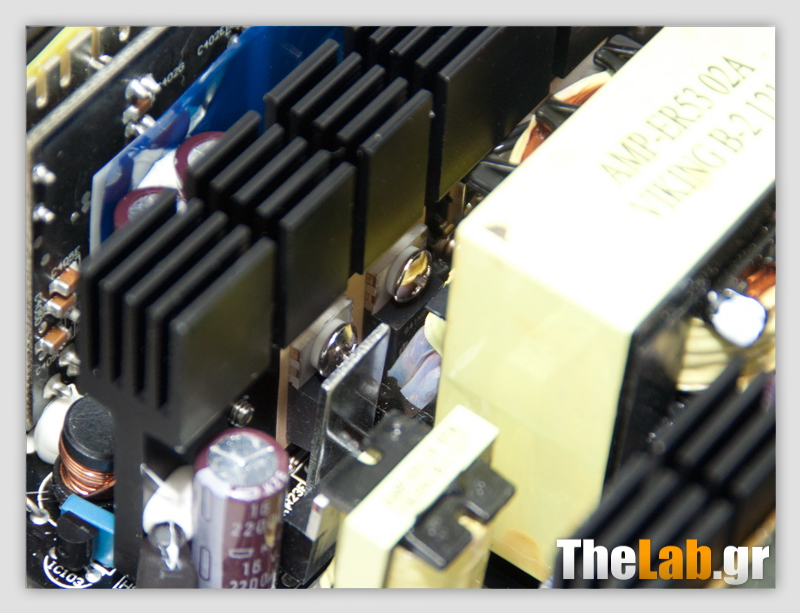

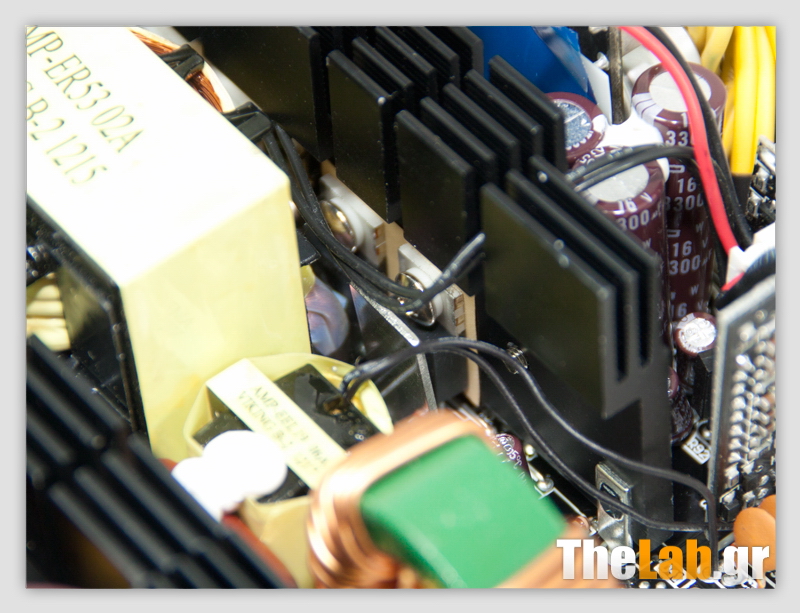

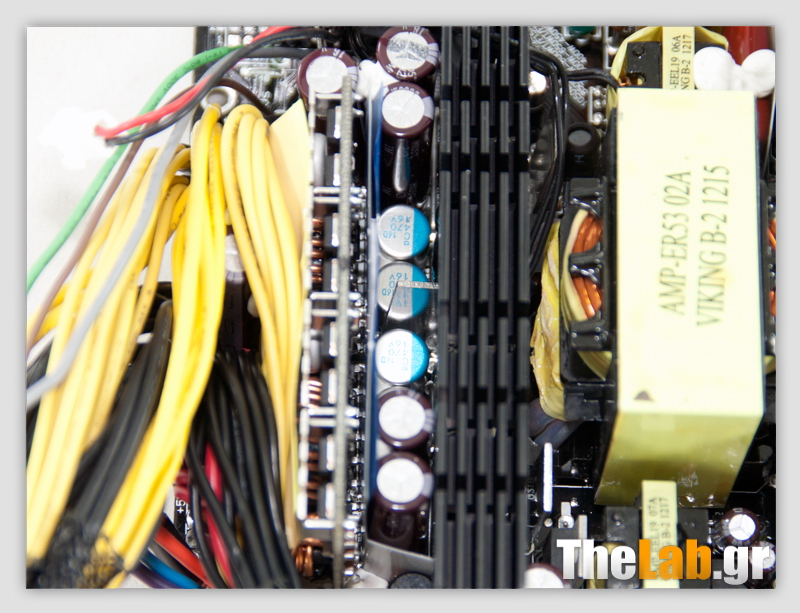

Στο δευτερεύον μέρος δέκα fets (IPP041N04N) χρησιμοποιούνται για την ανόρθωση των +12V. Το καθένα από αυτά μπορεί να διαχειριστεί μέχρι και 80Α ρεύμα, οπότε τα 99.5Α της συνολικής ισχύος των +12V είναι παιχνιδάκι για αυτά. Βέβαια η μέγιστη ισχύ του συγκεκριμένου rail δεν εξαρτάται μόνο από τα παραπάνω fets, αλλά και από άλλα εξαρτήματα όπως ο κύριος μετασχηματιστής, τα κύρια και APFC fets, κτλ. Όλοι οι πυκνωτές στο δευτερεύον είναι της Chemi-Con και εκτός από τους κλασσικούς ηλεκτρολυτικούς χρησιμοποιούνται και μερικοί πολυμερικοί.

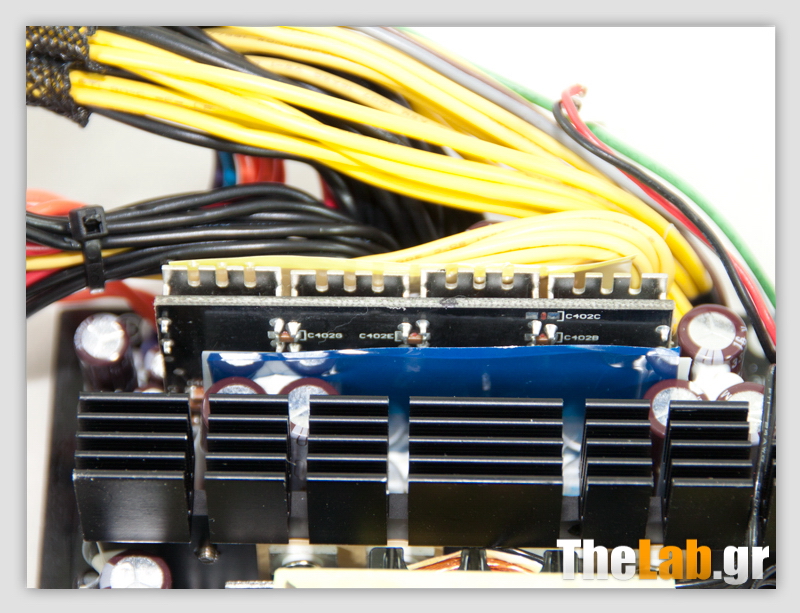

Μια πλακέτα στεγάζει και τα δύο VRMS που παράγουν τα minor rails. Μεταλλικά ελάσματα προστατεύουν τη συγκεκριμένη πλακέτα από ηλεκτρομαγνητικές ακτινοβολίες και περιορίζουν επίσης την EMI ακτινοβολία που τα VRMs εκλύουν προς τα γειτονικά εξαρτήματα.

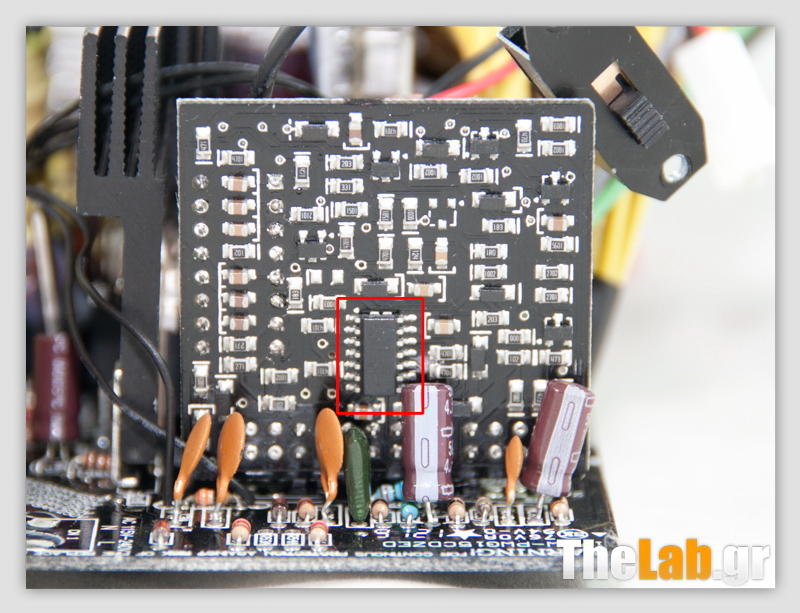

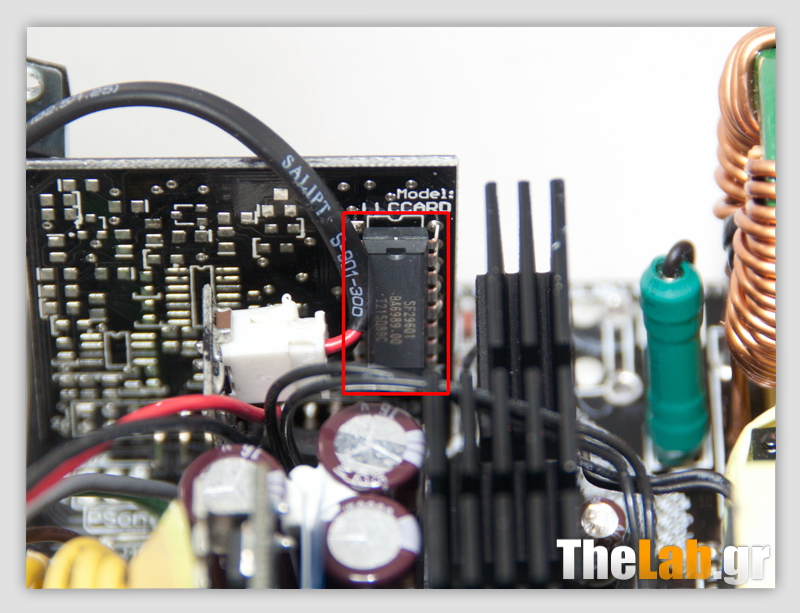

Το ολοκληρωμένο που αναλαμβάνει τις προστασίες του PSU και ελέγχει επίσης τα πρωτεύων fets καθώς και τον LLC converter είναι το SF29601. Πρόκειται για ένα IC που έχει κατασκευαστεί ειδικά για την Super Flower και έτσι δεν υπάρχουν διαθέσιμες πληροφορίες για τη λειτουργία του καθώς και για τα χαρακτηριστικά του.

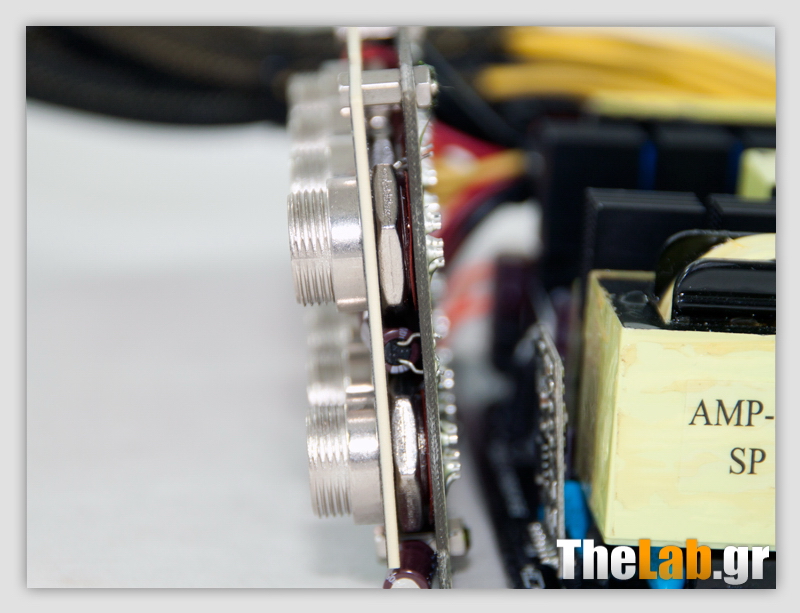

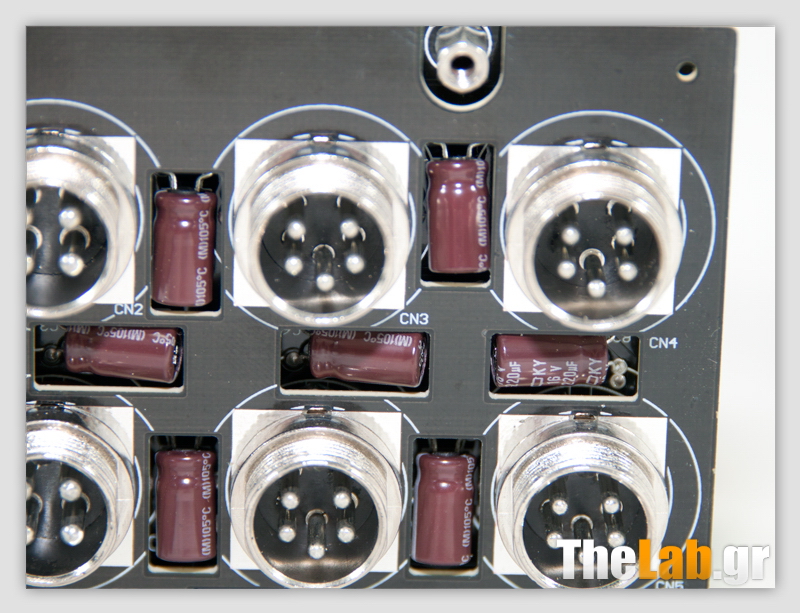

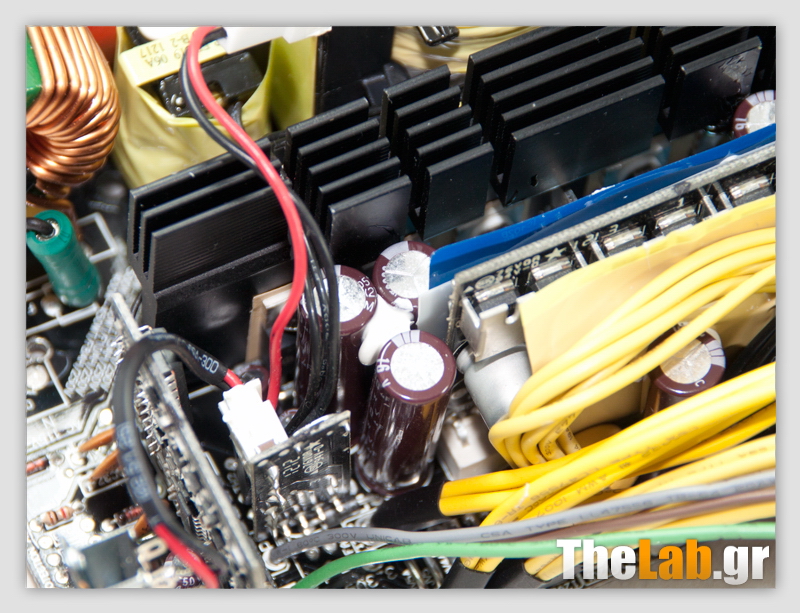

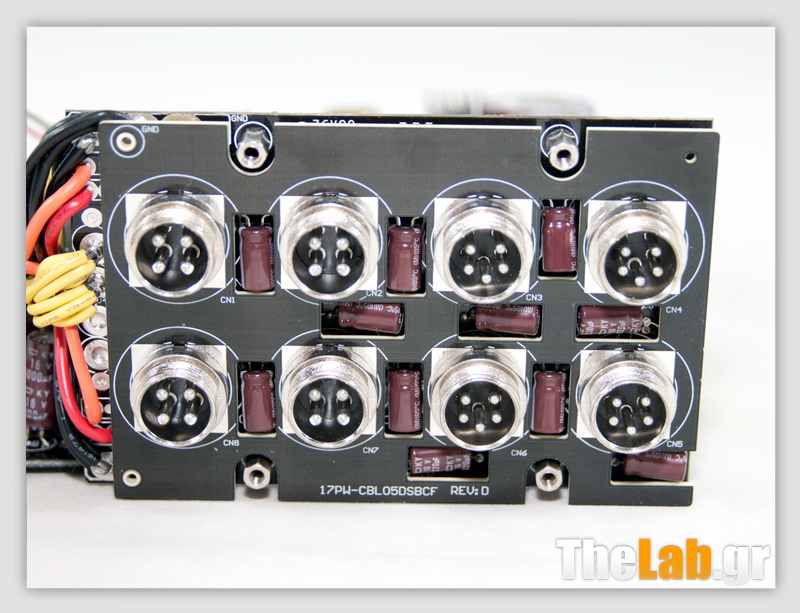

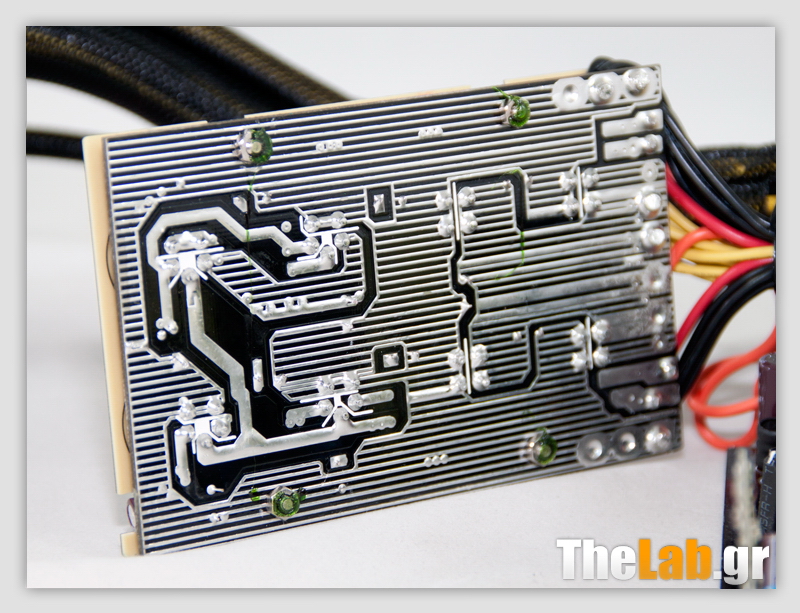

Στο μπροστινό μέρος της πλακέτας που φιλοξενεί τους modular connectors βρίσκουμε πολλούς, μικρούς, ηλεκτρολυτικούς πυκνωτές, για περαιτέρω μείωση του ripple. Όπως βλέπετε, η ποιότητα κατασκευής είναι ιδιαίτερα υψηλή τόσο στο μπροστινό όσο και στο πίσω μέρος της συγκεκριμένης πλακέτας.

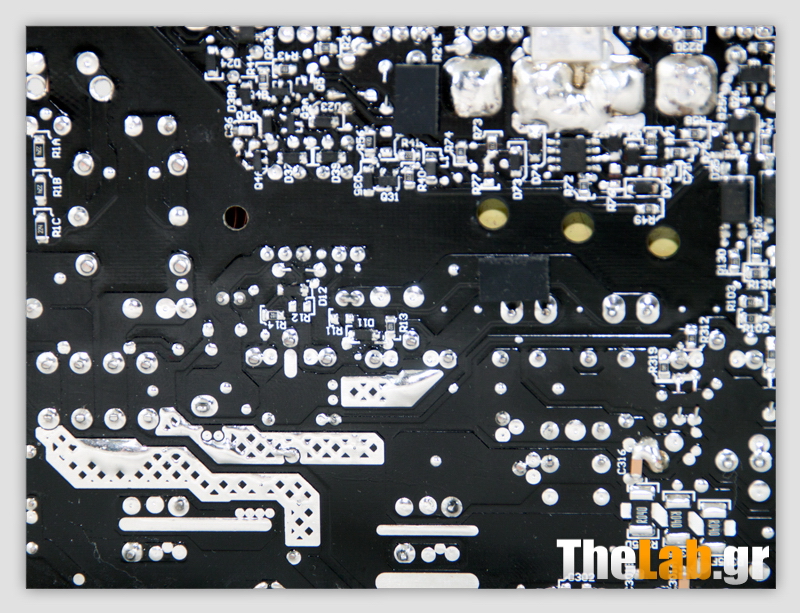

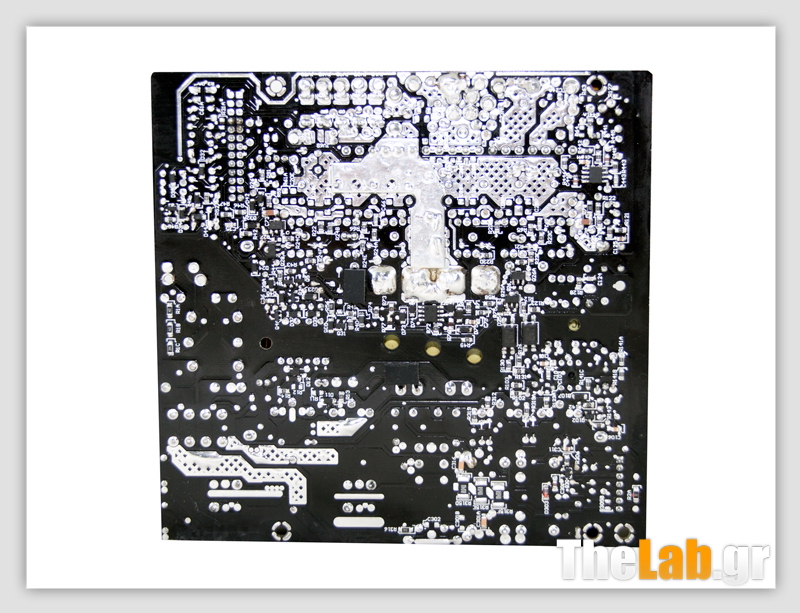

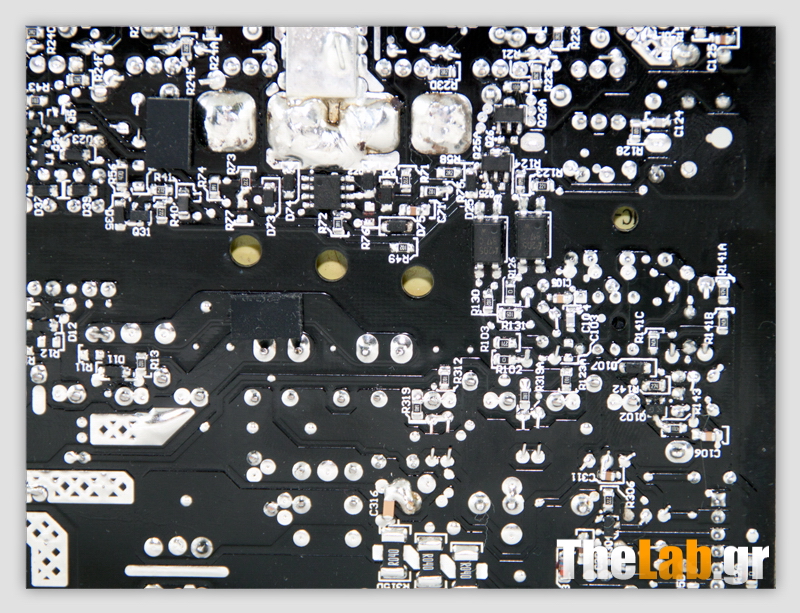

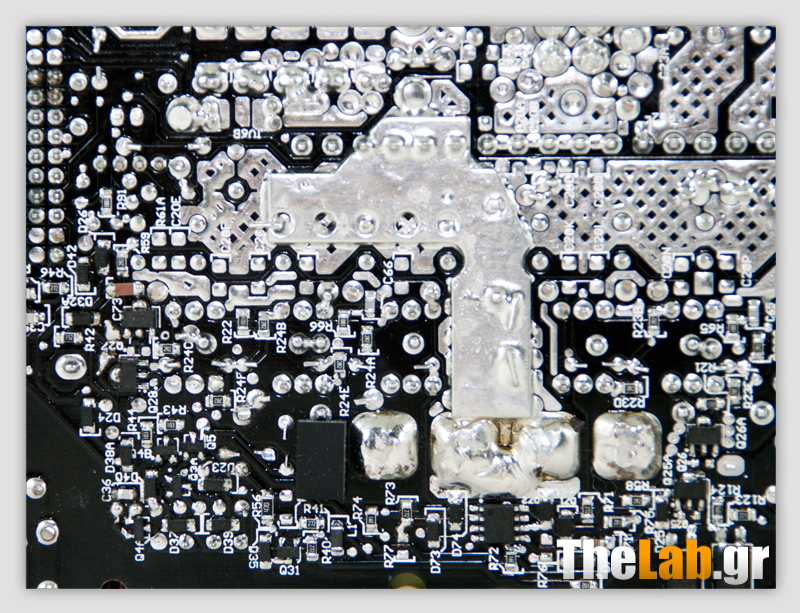

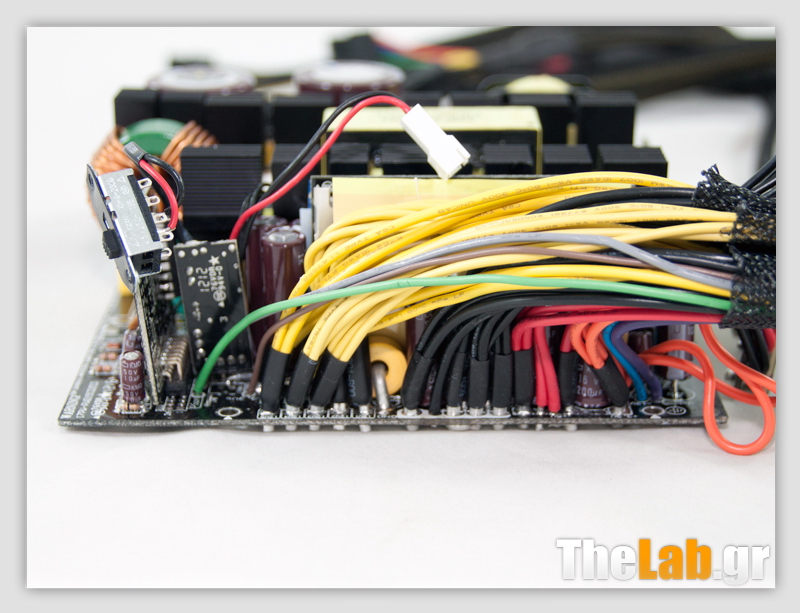

Η ποιότητα των κολλήσεων στην κύρια πλακέτα βρίσκεται σε πολύ καλά επίπεδα και είναι από τις καλύτερες υλοποιήσεις που έχουμε δει από την Super Flower. Βέβαια ακόμη δε φτάνει τα επίπεδα της Delta, Flextronics, Seasonic αλλά δεν παύει να είναι αρκετά καλή και να μην στέκεται εμπόδιο στην επίτευξη υψηλών επιδόσεων.

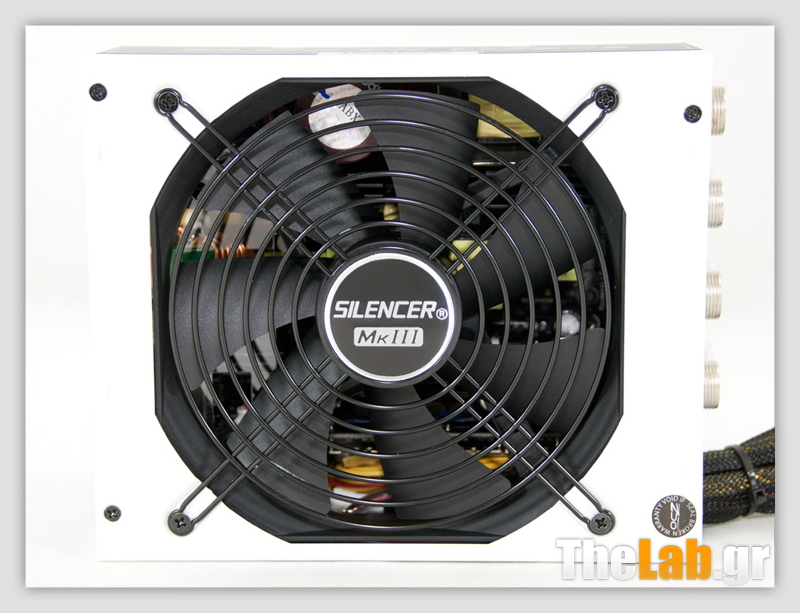

Ο ανεμιστήρας, παρόλο που φέρει ρουλεμάν, δεν αποτελεί και την καλύτερη, από ποιοτικής άποψης, επιλογή που για ένα τόσο ακριβό PSU. Το καλό πάντως είναι ότι δεν είναι θορυβώδης, σε καμιά περίπτωση και διαθέτει αρκετή ισχύ για να καλύψει τις ανάγκες ψύξης του MK3S1200, οι οποίες λόγο της ιδιαίτερα μεγάλης αποδοτικότητας δεν είναι υψηλές.

Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια δέκα ηλεκτρονικών φορτίων της Array (εφτά 3711 με 300W έκαστο και τρία 3710 με 150W το καθένα), ενός παλμογράφου Picoscope 3424 με τέσσερις αναλογικές εισόδους, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός Fluke 175, ενός επαγγελματικού power meter (Instek GPM-8212) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box. Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του MK3S1200 (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.

Η αποδοτικότητα κυμαίνεται σε πολύ υψηλά επίπεδα παρόλο που πραγματοποιήσαμε, όπως πάντα, τις δοκιμές μας σε ιδιαίτερα υψηλές θερμοκρασίες. Από ότι φαίνεται το κύριο μέλημα της Super Flower ήταν να κάνει το PSU όσο το δυνατόν πιο αποδοτικό και έτσι το voltage regulation πέρασε σε δεύτερη μοίρα. Βέβαια δεν μπορεί κάποιος να χαρακτηρίσει τις τάσεις του MK3S1200 ως χαλαρές αλλά σίγουρα δεν είναι και από τις πιο σφιχτές που έχουμε συναντήσει. Επίσης, όπως βλέπεται από τη στήλη των θερμοκρασιών στον παραπάνω πίνακα, το PSU μέχρι και το δεύτερο τεστ με 40% φορτίο λειτουργούσε σε fanless mode, οπότε η θερμοκρασία στο πάνω μέρος του ήταν μεγαλύτερη από αυτή στο μπροστινό μέρος. Αυτό συμβαίνει φυσικά μιας και ο ζεστός αέρας, δεδομένου ότι ο ανεμιστήρας δε λειτουργούσε, ανέβαινε προς τα επάνω αντί να εξέρχεται από το μπροστινό μέρος του PSU. Τέλος, ακόμη και όταν ο ανεμιστήρας "πήρε" μπροστά ο εκλυόμενος θόρυβος ήταν ιδιαίτερα χαμηλός, κάτι αν μη τι άλλο εντυπωσιακό μιας και μιλάμε για ένα PSU πολύ μεγάλης ισχύος. Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του MK3S1200 σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι 40, 60, 80 και 100W.

Η αποδοτικότητα ακόμη και σε ιδιαίτερα χαμηλά φορτία, λαμβάνοντας υπόψη τη μέγιστη ισχύ του PSU, είναι εκπληκτική. Ακόμη και με μόλις 40W φορτίο η αποδοτικότητα φτάνει το 77% και από τα 60W και πάνω ξεπερνάει με άνεση το 80%. Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (σε λειτουργία αλλά χωρίς φορτίο), καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).

Σε standby mode η κατανάλωση είναι περίπου μισό Watt, έτσι η ErP Lot 6 2010 οδηγία υπερκαλύπτεται και οριακά καλύπτεται και η μελλοντική που θα ισχύει από το 2013. Παρακάτω παραθέτονται τα αποτελέσματα της αποδοτικότητας των 5VSB. Το πρότυπο ATX προτείνει (προσοχή δεν απαιτεί) η αποδοτικότητα στα 5VSB με 100mA, 250mA και >=1Α φορτίο να είναι μεγαλύτερη ή ίση από 50%, 60% και 70% αντίστοιχα.

Στα πρώτα δύο τεστ η αποδοτικότητα των 5VSB δεν είναι αποτελεί κάτι το ιδιαίτερο, αλλά στα δύο τελευταία ανεβαίνει απότομα και φτάνει σε πολύ υψηλά επίπεδα, για το συγκεκριμένο rail. Μπορεί να είναι σχετικά αδύναμο το κύκλωμα των 5VSB, για τα κυβικά του PSU πάντα, αλλά τουλάχιστον είναι ιδιαίτερα αποδοτικό. Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του MK3S1200 σε μικρά φορτία και σε φορτία αντίστοιχα του 20-100% (tests#1-6) της μέγιστης ισχύς του. Στο δεύτερο γράφημα διαγράφεται η παρέκκλιση όλων των rails(σε ποσοστό %) και στα επόμενα τέσσερα γραφήματα φαίνονται αναλυτικά οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6.

Efficiency & Voltage Regulation Charts
PC Power & Cooling MK3S1200

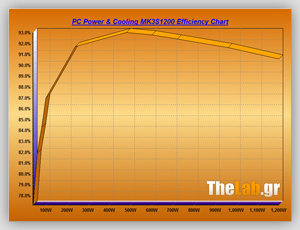

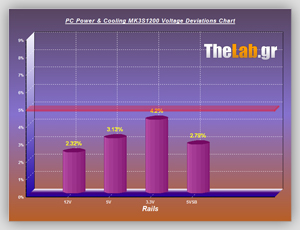

Efficiency	Voltage Variations Chart

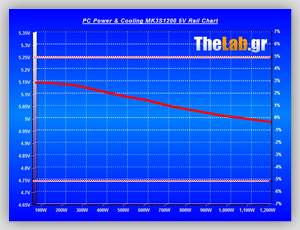

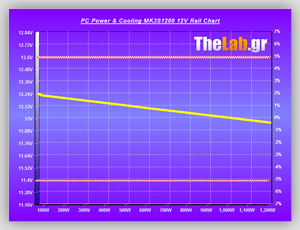

12V Rail Chart	5V Rail Chart

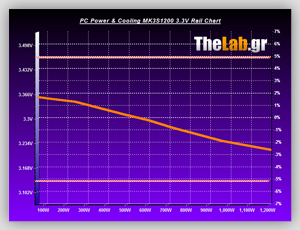

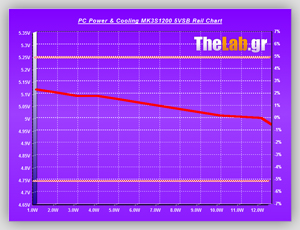

3.3V Rail Chart	5VSB Rail Chart

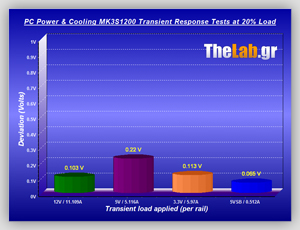

Στις παρακάτω δοκιμές θα δούμε την ανταπόκριση του PSU σε δύο διαφορετικά σενάρια. Στο πρώτο το PSU, ενώ λειτουργεί με 20% φορτίου, θα δεχτεί ένα απότομο load (11Α στα +12V, 5Α στα 5V, 6A στα 3.3V και 0.5Α στα 5VSB) για 50ms. Στο δεύτερο σενάριο το PSU, ενώ θα λειτουργεί με 50% φορτίου, θα δεχτεί το ίδιο ακριβώς load για το ίδιο χρονικό διάστημα. Και στις δύο περιπτώσεις θα παρατηρήσουμε τις στιγμιαίες πτώσεις τάσης που θα παρατηρηθούν σε όλα τα rails του PSU (εκτός των -12V), με τη βοήθεια του παλμογράφου. Σε καμιά περίπτωση οι πτώσεις τάσης δεν πρέπει να υπερβαίνουν το 5%, σύμφωνα πάντα με το πρότυπο ATX. Εδώ να τονίσουμε ότι οι παραπάνω δοκιμές είναι πολύ σημαντικές, μιας και εξομοιώνουν τα απότομα φορτία που μπορεί να δεχτεί εν λειτουργία ένα PSU (π.χ. την απότομη λειτουργία σε 100% της VGA ή του επεξεργαστή ή και των δύο μαζί, την εκκίνηση μιας συστοιχίας raid κτλ.). Τις εν λόγω δοκιμές τις ονομάσαμε “Advanced Transient Tests” και τις θεωρούμε εξαιρετικά δύσκολες, ιδιαίτερα για τα PSUs με ισχύ μικρότερη των 500W.

Advanced Transient Response Charts
PC Power & Cooling MK3S1200

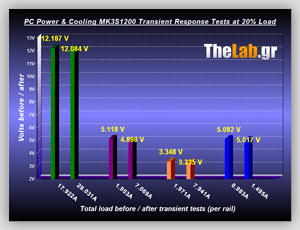

20% load
Deviation (Volts)	Rail Volts Before / After
50% load
Deviation (Volts)	Rail Volts Before / After





Σε γενικές γραμμές το MK3S1200 τα πήγε καλά σε αυτές τις δοκιμές, αν και στο πρώτο τεστ η διακύμανση του 5V rail ήταν μεγαλύτερη από ότι περιμέναμε. Όπως φαίνεται η λειτουργία σε PWM στα χαμηλά φορτία προκάλεσε αυτό το αποτέλεσμα αλλά στο δεύτερο τεστ, όπου τα κύρια fets λειτουργούν σε FM mode, η διακύμανση στο ίδιο rail περιορίστηκε. Ακολουθούν τα αντίστοιχα screenshots τα οποία πήραμε κατά τη διάρκεια των παραπάνω δοκιμών.

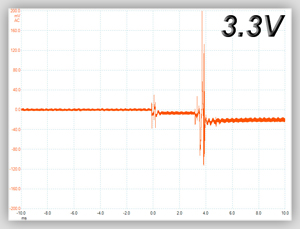

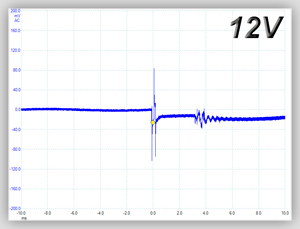

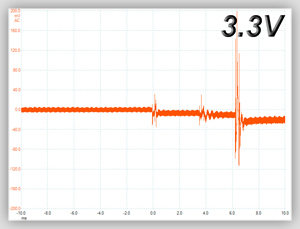

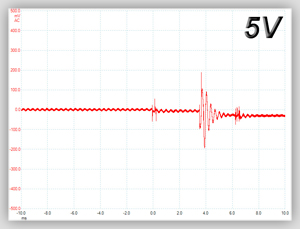

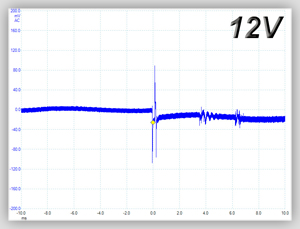

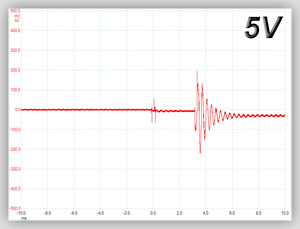

Advanced Transient Response Oscilloscope Screenshots
PC Power & Cooling MK3S1200
20% Load
+12V	5V	3.3V
50% Load
+12V	5V	3.3V

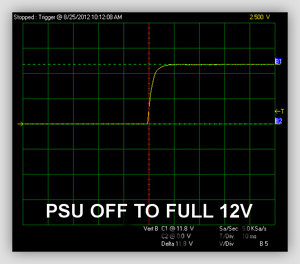

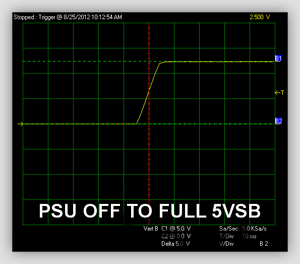

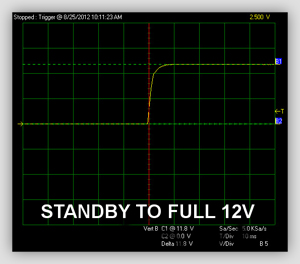

Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του PSU σε πιο απλά σενάρια μεταβολής του φορτίου, κατά την εκκίνηση (turn on) του PSU. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το ρελέ εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).

Turn On Transient Response Tests
PC Power & Cooling MK3S1200

Εδώ το MK3S1200 σημείωσε άριστη απόδοση, με όλες τις ενδείξεις στον παλμογράφο να είναι απόλυτα γραμμικές και χωρίς ίχνη από αιχμές ή υπερτάσεις. Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του MK3S1200. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V, 3.3V και 5VSB.

Όπως όλες οι πλατφόρμες της Super Flower που έχουμε δοκιμάσει μέχρι στιγμής, έτσι και αυτή παράγει ιδιαίτερα καθαρές τάσεις με ελάχιστο ripple. Ειδικά τα +12V, το πιο σημαντικό rail, ακόμη και στις χειρότερες συνθήκες παρουσιάζουν πολύ μικρό ripple, κάτι που θα εκτιμήσουν δεόντως οι χρήστες - λάτρεις του υπερχρονισμού. Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.

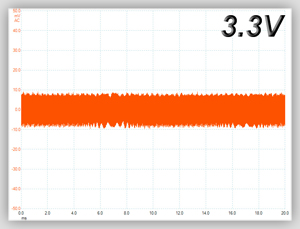

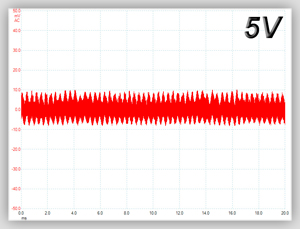

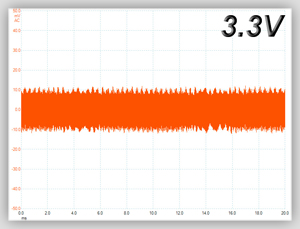

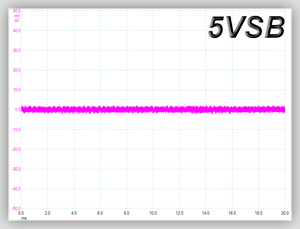

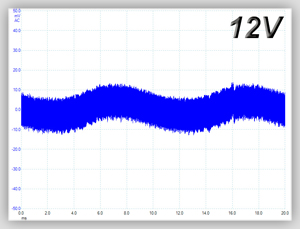

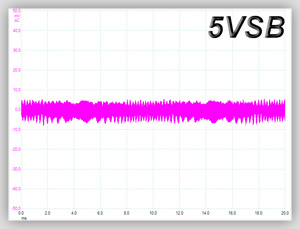

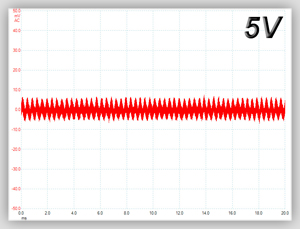

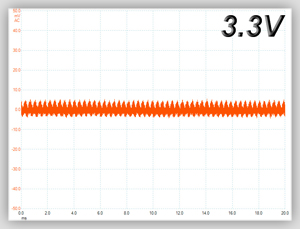

Ripple Oscilloscope Screenshots
PC Power & Cooling MK3S1200
Full Load

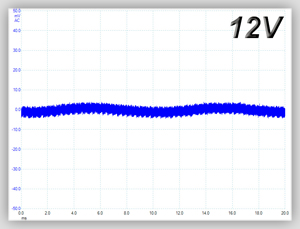

CL1 test

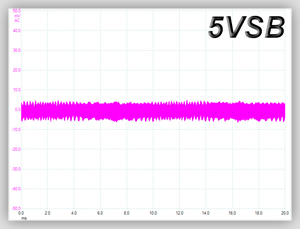

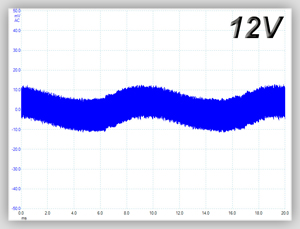

CL2 test





Επιτέλους η PC Power & Cooling μπήκε για τα καλά στο παιχνίδι και άρχισε να δείχνει τα δόντια της στους παίκτες της μεγάλης κατηγορίας (Corsair, Seasonic, Enermax κτλ.) Ελπίζουμε ότι το Silencer MK III 1200W είναι μόνο η αρχή και θα ακολουθήσουν και άλλα high-end PSUs από την ίδια εταιρία, η οποία από ότι φαίνεται αρχίζει να ξεφεύγει από το στενό έλεγχο που της είχε επιβάλει η OCZ, που ήθελε αρχικά να κρατήσει τα υψηλής κατηγορίας PSUs κάτω από το όνομα της και να αφήσει τα υπόλοιπα στην PC Power & Cooling. Όπως φαίνεται όμως εκτός από ποιοτικά προϊόντα χρειάζεται και ένα βαρύ όνομα για να επικρατήσει κάποιος στη δύσκολη αγορά των PSUs και η OCZ είναι γνωστή κυρίως για τους SSDs και όχι για τα τροφοδοτικά της. Το Silencer MK III 1200W είναι ένα εκπληκτικό τροφοδοτικό με άριστη απόδοση, αθόρυβη λειτουργία (κάτι σπάνιο σε αυτή την κατηγορία) και ιδιαίτερη εμφάνιση χάρης στο άσπρο χρώμα του. Επίσης διαθέτει υψηλής ποιότητας αποσπώμενες καλωδιώσεις με ειδικού τύπου connectors που εγγυούνται μειωμένες πτώσεις τάσεις σε υψηλά φορτία και αυξημένη διάρκεια ζωής. Το κυριότερο πρόβλημα του είναι ότι δε διαθέτει οχτώ PCIe connectors αλλά μόλις έξι, κάτι που δε συμβαδίζει με τα 1200W της μέγιστης ισχύς του. Αν αυτό δε σας ενοχλεί και καταφέρετε και το βρείτε σε μια συμφέρουσα τιμή τότε αποτελεί μια πολύ καλή επιλογή για κάποιον που χρειάζεται ένα τόσο δυνατό PSU. Η αξιόπιστη πλατφόρμα της Super Flower καθώς και η επταετή εγγύηση που προσφέρει η PC Power & Cooling εξασφαλίζουν ότι το MK3S1200 θα συντροφεύει για πολύ καιρό τους μελλοντικούς αγοραστές τους και θα τους γλυτώνει πολλά χρήματα από τους λογαριασμούς ρεύματος, ακόμη και όταν το λειτουργούν σε χαμηλά φορτία. To PC Power & Cooling Silencer MK III 1200W θα το βρείτε σε καταστήματα του εξωτερικού σε τιμές που κυμαίνονται από 240€ ως 300€. Στην Ελλάδα δεν ξέρουμε το πότε/αν θα έρθει. Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του είναι τα παρακάτω:

Πλεονεκτήματα

• Απέδωσε την πλήρη ισχύ του, άνετα, σε θερμοκρασία μεγαλύτερη των 45°C
• Ιδιαίτερα υψηλή αποδοτικότητα, ακόμη και σε χαμηλά φορτία
• Πολύ χαμηλό ripple
• Αποκλειστική χρήση ιαπωνικών πυκνωτών
• Αθόρυβη λειτουργία
• Δυνατότητα εναλλαγής ανάμεσα σε κανονική και fanless λειτουργία, σε χαμηλά φορτία
• Πλακέ αποσπώμενα καλώδια
• Επταετή εγγύηση
• Ένα από τα λίγα άσπρα, high-end, PSUs που κυκλοφορούν στο εμπόριο

Μειονεκτήματα

• Θα έπρεπε να έχει τουλάχιστον 8 PCIe connectors και άλλα 2-3 peripheral
• Δε διαθέτει βαρίστορ (MOV) στο transient φίλτρο του
• Μικρής ισχύος 5VSB rail

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το Silencer MK III 1200W είναι:

Εδώ τέλειωσε άλλο ένα PSU review. Ευχαριστούμε θερμά την PC Power & Cooling/OCZ για τη διάθεση του δείγματος.
