Silverstone ST85EF Review

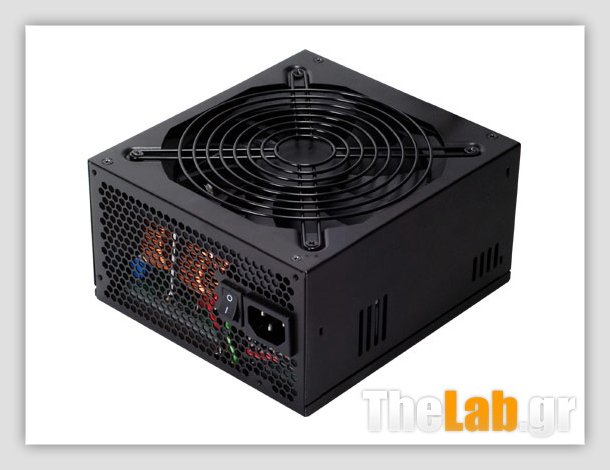

Σε αυτή την παρουσίαση θα δοκιμάσουμε ένα τροφοδοτικό (PSU) της εταιρίας Silverstone το οποίο σίγουρα δεν απευθύνεται στους λάτρεις των PSUs με αφαιρούμενα (modular) καλώδια και αυτό διότι το ST85EF δε διαθέτει ούτε ένα. Όχι ότι είναι απαραίτητα κακό αυτό βέβαια, μιας και τα modular καλώδια μπορεί να επιφέρουν αύξηση της ωμικής αντίστασης και κατά συνέπεια πτώσεις των τάσεων.



Τα κύρια χαρακτηριστικά του ST85EF παραθέτονται στον παρακάτω πίνακα.

Χμ.. Το 850αρι είναι 200 γραμμάρια πιο ελαφρύ από το 750 Strider (ST75F-P) της ίδιας εταιρίας. Αυτό δε μου ακούγεται και πολύ καλό. Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του ST85EF και τη 12V γραμμή τροφοδοσίας (Rail) που αντιστοιχεί σε κάθε μια.

Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του ST85EF. Όπως βλέπετε διαθέτει 2 rails των 12V.

Η συσκευασία στην οποία έρχεται το ST85EF.

Ας ανοίξουμε τώρα τη συσκευασία για να δούμε τι θα βρούμε μέσα.

Ανοίγοντας το ST85EF και ρίχνοντας μια ματιά στα σωθικά του διακρίνουμε το γνώριμο στυλ κατασκευής της Seventeam. Προσέξτε τα γράμματα ST (SevenTeam) πάνω στον κύριο μετασχηματιστή.



Μετέπειτα βλέπουμε τον ήσυχο 135mm ανεμιστήρα της Young Lin Tech .



Η συνέχεια του Transient φίλτρου με 2 X, 4 Y πυκνωτές, ένα βαρίστορ (MOV) και 2 πηνία. Πάνω στην ψύκτρα διακρίνεται και η Rectifying bridge (γέφυρα ανόρθωσης) του πρωτεύοντος σταδίου.

Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του Fagana, του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών και ενός power meter. Επίσης, από εδώ και πέρα όλα τα PSUs θα δοκιμάζονται μέσα σε ένα ειδικά κατασκευασμένο κουτί το οποίο δεν έχει καθόλου εξαερισμό και σκοπός του είναι να εξομοιώσει τις συνθήκες που θα επικρατούν μέσα σε ένα κουτί (case) υπολογιστή. Ενδεικτικά η θερμοκρασία μέσα στο κουτί, όταν το ST85ΕF δούλευε με μέγιστο φορτίο, ήταν γύρω στους 15 C υψηλότερη από τη θερμοκρασία δωματίου. Ξεκινάμε λοιπόν πρώτα με τις δοκιμές που θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του ST85ΕF (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60% 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το ST85ΕF. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές. Στην πρώτη θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 1Α και στη δεύτερη θα γίνει ακριβώς το αντίθετο με το φορτίο στα 12V να αγγίζει το 100% των δυνατοτήτων τους.

Οι τάσεις όλων των rails κυμαίνονται σε πολύ καλά επίπεδα και το efficiency όντως ανταποκρίνεται στα κριτήρια του 80 Plus Bronze που ισχυρίζεται η Silverstone. Για την ακρίβεια είναι ένα σκαλί κάτω από το Silver (αν εξαιρέσουμε το Test#6 όπου το efficiency, σε σύγκριση με τα υπόλοιπα test - εκτός του CL#1 που είναι καταστροφή-, βρίσκεται αρκετά πιο χαμηλά). Στη συνέχεια θα δούμε την ανταπόκριση (transient response) του ST85ΕF σε απότομες μεταβολές του φορτίου και της AC τάσης εισόδου. Το συγκεκριμένο τεστ χωρίζεται σε τρεις επιμέρους δοκιμές. Στην πρώτη θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη δοκιμή έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το διακόπτη εκίννησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).

Transient Response Tests
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V
[/URL]

Τα αποτελέσματα και για αυτές τις δοκιμές είναι πολύ καλά με τις αιχμές των τάσεων να μην ξεπερνούν τα 5.1V για τα 5VSB και τα 12V και για τα δύο 12V rails.

Στις επόμενες μετρήσεις θα δούμε το ripple (AC διακυμάνσεις) που υπάρχει στις DC τάσεις του ST85ΕF. Σύμφωνα με το πρότυπο ATX το ripple στα 5V και 3.3V δεν πρέπει να ξεπερνάει τα 50mV και τα 120mV στα 12V. Εννοείται βέβαια ότι όσο πιο χαμηλά βρίσκεται από τα παραπάνω όρια τόσο το καλύτερο.

Από ότι μπορείτε να δείτε το 12V1 rail παρουσιάζει πολύ χειρότερα αποτελέσματα από το 12V2. Στο Test #6 βγαίνει εκτός ορίων και στο CL#2 έρχεται η καταστροφή με 170.8mV, 50.0mV πάνω από το όριο! Αντίθετα το ripple στα 3.3V και 5V κυμαίνεται σε πολύ καλά επίπεδα αλλά και πάλι δε σώζει την κατάσταση μιας και το πιο σημαντικό rail είναι αυτό των 12V.



To ST85EF μας άφησε ανάμεικτα συναισθήματα. Ενώ το Voltage regulation και το efficiency του ήταν ικανοποιητικά, τα Transient response tests απίστευτα, οι μετρήσεις ripple των 12V rails ήταν ψιλο-απαγοητευτικές. Μέχρι το 60% του πλήρες φορτίου όλα πανε καλά αλλά από το 80% και μετά αρχίζει η κατρακύλα. Για να μην μιλήσω για το τι γίνεται στο Crossload Test#2. Βέβαια το τελευταίο είναι μια ακραία δοκιμή αλλά και τα 170mV ripple ήταν εξίσου ακραία! Συμπερασματικά τα πλεονεκτήματα/μειονεκτήματα του ST85EF της Silverstone (το οποίο κοστίζει 127 ευρώ στην ελληνική αγορά) είναι τα παρακάτω:

Πλεονεκτήματα


• Καλό Efficiency (>80 plus Bronze)
• Πολυ καλό Voltage Regulation
• Κορυφαίο Transient Response

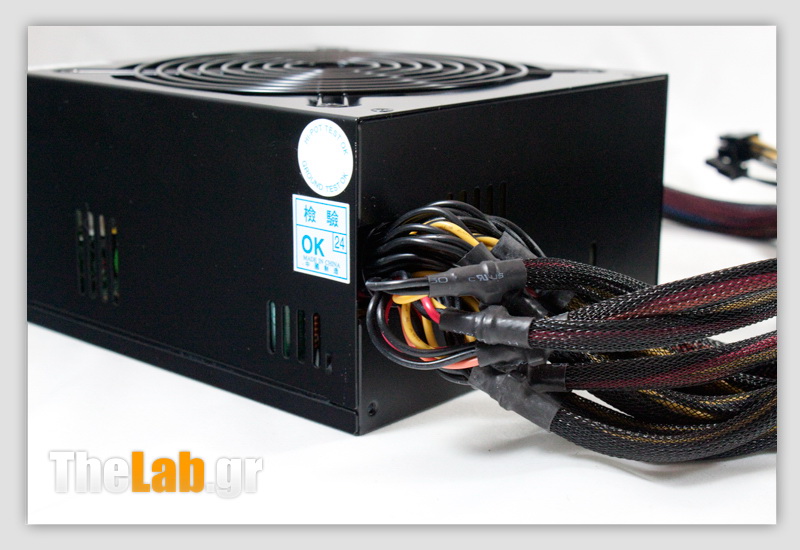

• Όλα τα καλώδια είναι sleeved
• Αθόρυβος ανεμιστήρας

Μειονεκτήματα


• Υψηλό ripple στο 80% της ισχύος του και εκτός ορίων στο 100% (12V1) και CL#2 Test (12V1 & 12V2)
• Μεγάλη διαφορά απόδοσης μεταξύ των δύο 12V rails (ripple)
• Στα ίδια λεφτά αγοράζει κανείς modular επώνυμο 750αρι, ακόμη και 850αρι PSU.

Βάση όλων των παραπάνω η βαθμολογία που αποσπά το ST85EF της Silverstone είναι:



Ευχαριστούμε θερμά την Silverstone για την παραχώρηση του ST85EF.
