  • Tagan TG700-BZIII Review. Rocking PSU!


    H Tagan προσφάτως ανακοίνωσε το λανσάρισμα μιας καινούρια σειράς PSUs η οποία φέρει την ονομασία Piperock III. Στη σημερινή παρουσίαση θα δούμε από κοντά το μικρότερο μέλος της ανωτέρω σειράς, το TG700-BZIII, του οποίου η κυκλοφορία στην αγορά αναμένεται λίαν συντόμως.

    Όπως φανερώνει και η ονομασία του πρόκειται για ένα 700αρι PSU το οποίο έχει efficiency της τάξης του 80plus Silver και χρησιμοποιεί ένα συνδυασμό ενεργητικής και παθητικής ψύξης, έτσι ώστε να διατηρεί σε χαμηλά επίπεδα τη θερμοκρασία λειτουργίας του και παράλληλα να μειώνει στο ελάχιστο το ποσοστό εκλυόμενου θορύβου.





    Τα κύρια χαρακτηριστικά του TG700-ΒΖΙΙΙ παραθέτονται στον παρακάτω πίνακα.


    Χαρακτηριστικά Tagan TG700-ΒΖΙΙΙ
    Max. DC Output 700W
    PFC
    Active PFC
    Efficiency
    80 Plus Silver
    Θερμοκρασία λειτουργίας
    0°C ~ 50°C
    Προστασία
    Over Current Protection
    Over Voltage Protection
    Short Circuit Protection
    Ψύξη
    135mm double ball-bearing ανεμιστήρας
    Διαστάσεις
    150 mm (W) x 86 mm (H) x 180 mm (D)
    Βάρος
    2.2 kg
    Προδιαγραφές
    ATX12V v2.2 and EPS 2.91
    Εγγύηση
    3 έτη
    Τιμή
    129€



    Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του TG700-ΒΖΙΙΙ.


    Τύπος Καλωδιώσεων
    Captive Καλωδιώσεις
    ATX connector (500mm) 20+4 pin
    8 pin EPS12V connector (500mm) 1
    4+4 pin EPS12V/ATX12V connector (500mm) 1
    Modular Καλωδιώσεις
    6 pin PCIe (500mm) / 6+2 pin PCIe (+150mm) 2 / 2
    SATA (450mm+150mm+150mm+150mm) 8
    4 pin Molex (450mm+150mm+150mm) 3
    4 pin Molex (450mm+150mm+150mm) / FDD (+150mm) 3 / 1



    Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του TG700-ΒΖΙΙΙ.


    Πίνακας Rails TG700-BZIII
    Rail 3.3V 5V 12V1 12V2 12V3 12V4 5VSB -12V
    Μέγιστη ισχύς Amps 20 20 20 20 28 28 3.7 0.3
    Watts 120 660 17.5 3.6
    Συνολική μέγιστη ισχύς (W) 700



    Όπως βλέπετε το TG700-ΒΖΙΙΙ διαθέτει τέσσερα 12V rails με τα δύο πρώτα (12V1, 12V2) να έχουν 20A μέγιστη ισχύ έκαστο και τα δύο τελευταία (12V3, 12V4) 28A. Στα πιο ισχυρά 12V rails συνδέονται οι, modular, PCIe καλωδιώσεις.

    ] Το TG700-ΒΖΙΙΙ έρχεται μέσα σε μια μικρή αλλά "rock" συσκευασία.





    Τα παρελκόμενα του PSU περιορίζονται σε 2 δεματικά, μερικές βίδες, ένα εγχειρίδιο χρήσης και τις απαραίτητες καλωδιώσεις, modular και τροφοδοσίας.





    Ας δούμε τώρα και μερικές φωτογραφίες του TG700-BZIII.





    Ο ΟΕΜ του TG700-ΒΖΙΙΙ είναι η Enchance. Αυτό φαίνεται από τα καλώδια τροφοδοσίας AC, τα οποία τροφοδοτούν την κύρια πλακέτα, όπου αντί του μπλε-καφέ χρωματισμού χρησιμοποιούνται τα χρώματα άσπρο-μαύρο. Κύριο χαρακτηριστικό του TG700-ΒΖΙΙΙ είναι η χρήση μιας έξτρα ψύκτρας με δύο θερμοαγωγούς, η οποία απαγάγει ένα ποσοστό θερμότητας από τις δύο κύριες ψύκτρες, της κεντρικής πλακέτας του PSU. Έτσι μπορούν να μειωθούν σε μεγάλο ποσοστό οι στροφές του ανεμιστήρα ψύξης και κατά συνέπεια ο παραγόμενος θόρυβος.





    Το transient φίλτρο ξεκινά πίσω από την υποδοχή AC με 2Χ και 2Υ πυκνωτές και στο δεύτερο μέρος του πάνω στην κύρια πλακέτα υπάρχουν 1Χ και 2Υ πυκνωτές, 2 πηνία και ένα βαρίστορ.





    Πριν το κύκλωμα APFC βρίσκεται φυσικά η γέφυρα ανόρθωσης, η οποία είναι αγνώστων στοιχείων (τα χαρακτηριστικά της αναγράφονται στην πλευρά που είναι κολλημένη στην ψύκτρα).





    Στο κύκλωμα APFC το switching κύκλωμα αποτελείται από 2 mosfets και μια δίοδο. Για την εξομάλυνση της τάσης χρησιμοποιούνται δύο παράλληλοι πυκνωτές, οι οποίοι είναι κατασκευασμένοι από την Nippon Chemi-Con. Στην ίδια ψύκτρα με τα APFC mosfets βρίσκουμε και τα κύρια switchers, δύο W20NM50 σε διάταξη "two transistor forward".





    Ο PFC/PWM combo ελεγκτής είναι ένα ολοκληρωμένο CM6802 της Champion και τον έλεγχο των προστασιών του PSU τις έχει αναλάβει ένα PS232S. Εδώ να σημειώσουμε ότι το PS232S δεν υποστηρίζει over temperature protection, οπότε τη συγκεκριμένη προστασία την αναλαμβάνει κάποιο βοηθητικό ολοκληρωμένο (μιας και διαπιστώσαμε κατά τη διάρκεια των δοκιμών ότι το PSU διαθέτει όντως OTP).





    Περνώντας στο δευτερεύων μέρος τώρα, για την ανόρθωση των +12V χρησιμοποιούνται 3 mosfets (σύγχρονη σχεδίαση) και για τα 5V και 3.3V χρησιμοποιούνται δύο δίοδοι schottky (STPS40L45CW), μία για κάθε rail. Στη δεξιά άκρη της ψύκτρας και δίπλα στις schottky υπάρχει μια δίοδος (SBL1060CT) για την ανόρθωση των 5VSB.





    Οι ηλεκτρολυτικοί πυκνωτές που υπάρχουν στο δευτερεύων είναι όλοι τις Teapo (105C) πλην ενός Nippon που χρησιμοποιείται στο κύκλωμα των 5VSB. Επίσης, τα δύο πηνία που υπάρχουν στο κύκλωμα ανόρθωσης των κύριων rails μαρτυρούν την ύπαρξη group regulation.





    Οι κολλήσεις τόσο στην κεντρική πλακέτα όσο και στην modular είναι αρκετά καλές.



    Διακρίνονται οι θέσεις για την τοποθέτηση solid state πυκνωτών. Κρίμα που έμειναν κενές μιας και θα μπορούσαν να βοηθήσουν πολύ τον περαιτέρω περιορισμό του ripple




    Ο ανεμιστήρας που ψύχει το PSU κατασκευάζεται από την ADA (AD1212HB-A71GL, 2200RPM, 85.2 CFM, 39.1 dB).





    Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του Fagana ATE, του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός επαγγελματικού power meter (Prova WM-01) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box.

    Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του TG700-ΒΖΙΙΙ (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.


    Voltage Regulation & Efficiency Tests
    Test # 12V 5V 3.3V DC/AC (Watts) Efficiency Temps (In/Out) PF/AC Volts
    1 9.953A 1.931 2.198A 137.13 85.65 % 34.5 °C 0.873
    12.068V 4.998V 3.349V 160.10 37.1 °C 229V
    2 20.001A 4.834A 6.043A 284.95 89.19 % 36 °C 0.920
    12.039V 4.983V 3.321V 319.50 38.7 °C 229V
    3 23.726A 6.720A 8.111A 345.50 88.59 % 37.1 °C 0.931
    12.027V 4.960V 3.306V 390.00 39.5 °C 229V
    4 29.172A 6.720A 8.111A 410.62 88.88 % 38.1 °C 0.952
    12.014V 4.961V 3.305V 462.00 40.4 °C 226V
    5 37.126A 8.825A 9.816A 520.96 88.00 % 39.5 °C 0.961
    11.989V 4.940V 3.287V 592.00 42.5 °C 225V
    6 52.338A 8.716A 9.708A 700.59 86.71 % 41.6 °C 0.970
    11.956V 4.935V 3.278V 808.00 45.8 °C 224V
    Crossload 1 1.909A 19.6A 17.072A 174.37 73.73 % 42 °C 0.901
    12.047V 4.894V 3.248V 236.50 43.9 °C 226V
    Crossload 2 55.935A 1.895A 2.125A 685.88 88.07 % 43 °C 0.970
    11.967V 4.983V 3.325V 778.50 47.1 °C 224V



    Στο CL2 test το PSU δεν άντεξε την ambient θερμοκρασία των 43 °C και έκλεισε (ενεργοποιήθηκε το over temperature protection). Έτσι, για να ολοκληρώσουμε το συγκεκριμένο test έπρεπε να περιμένουμε αρκετή ώρα έτσι ώστε να κρυώσει εντελώς το PSU και να μπορεί να ανταποκριθεί πάλι σε πλήρες φορτίο μέσα στο hotbox. Κανονικά, βάση του προτύπου ATX, ένα PSU θα πρέπει να μπορεί να λειτουργήσει κανονικά σε θερμοκρασίες μέχρι και 50 °C, οπότε το OTP του TG700-ΒΖΙΙΙ παρεμβαίνει αρκετά χαμηλότερα από το κανονικό. Κατά τα άλλα το voltage regulation των +12V είναι αρκετά καλό (όπως θα δείτε και στα παρακάτω γραφήματα, η διακύμανση idle-full load για τα +12V μεταξύ είναι μόλις 1,01%) και στα 5V και 3.3V είναι καλό. Το efficiency του TG700-ΒΖΙΙΙ κυμαίνεται σε υψηλά επίπεδα, με εξαίρεση τα test#1 και CL1.

    Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (εν λειτουργία αλλά χωρίς φορτίο) καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby.


    Idle / Standby
    Mode 12V 5V 3.3V 5VSB Watts PF/AC Volts
    Idle 12.078V 5.046V 3.351V 5.010V 14.2 0.281
    228V
    Standby 0.4 0.009
    228V



    Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του TG700-ΒΖΙΙΙ σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 40, 65 και 90W.


    Efficiency in Low Loads
    Test # 12V 5V 3.3V DC/AC (Watts) Efficiency PF/AC Volts
    1 1.925A 1.931A 2.161A 40.21 70.56% 0.691
    12.095V 5.008V 3.357V 57.20 229V
    2 3.9A 1.925A 2.158A 64.00 76.30% 0.781
    12.085V 5.003V 3.354V 83.95 229V
    3 5.93A 1.924A 2.157A 88.51 80.88% 0.827
    12.083V 5.003V 3.352V 109.70 229V



    Σε πολύ μικρά φορτία το TG700-ΒΖΙΙΙ δεν μπορούμε να πούμε ότι διέπρεψε. Μόνο στο test#3 καταφέρνει και ξεπερνάει το 80% efficiency.

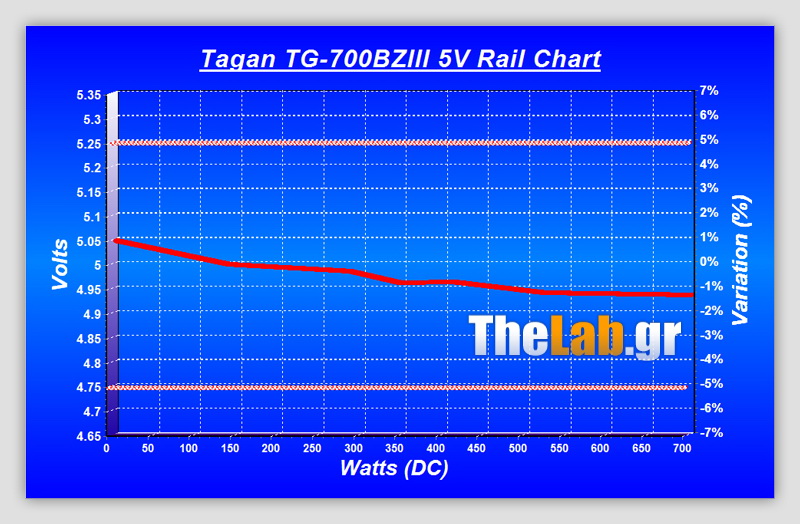

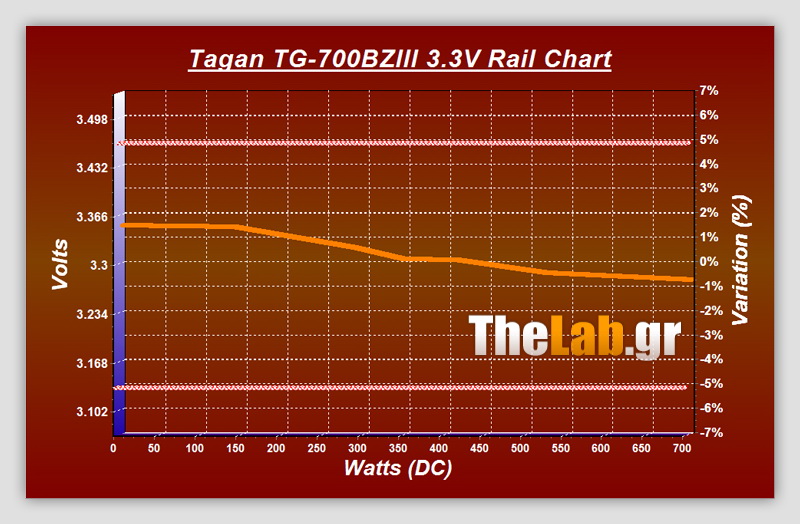

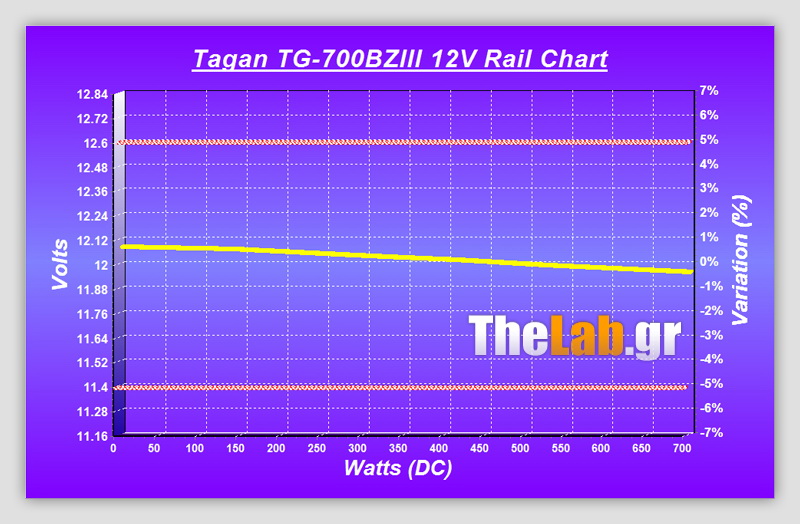

    Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του PSU σε μικρά φορτία και σε φορτία αντίστοιχα του 20-100% (tests#1-6) της μέγιστης ισχύς του. Στα υπόλοιπα 4 γραφήματα φαίνονται οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6, καθώς και η παρέκκλιση αυτών (σε ποσοστό %) σε σχέση με τις αρχικές τιμές τους (με το PSU εν λειτουργία αλλά χωρίς φορτίο).


    TG-700BZIII_eff_Chart_20-08-10_191835.jpTG-700BZIII_Volts_Chart_V12a_20-08-10_19TG-700BZIII_Volts_Chart_5V_20-08-10_1918TG-700BZIII_Volts_Chart_3V_20-08-10_1918TG-700BZIII_Volts_Chart_20-08-10_191856.



    Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του TG700-ΒΖΙΙΙ σε απότομες μεταβολές του φορτίου. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το διακόπτη εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).


    Transient Response Tests
    PSU OFF TO FULL 5VSB STANDBY TO FULL 12V PSU OFF TO FULL 12V
    [/URL] Transient_Tests Transient_Tests



    Η αιχμή στα 5VSB αγγίζει τα 5.2V και βρίσκεται φυσικά εντός ορίων. Στο "STANDBY TO FULL 12V" test βρίσκεται πάλι εντός ορίων, αλλά με το rise time να ξεφεύγει και να αγγίζει τα 40ms, δύο φορές δηλαδή μεγαλύτερο από το όριο. Στο τελευταίο test η αιχμή είναι όμως πολύ μεγάλη και μόλις 0,2V κάτω από το όριο. Το rise time είναι πάλι πολύ μεγαλύτερο από όσο θα έπρεπε. Σε γενικές γραμμές η απόδοση στα transient tests θεωρείται μέτρια.

    Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του TG700-ΒΖΙΙΙ. Τα όρια που δίνει το πρότυπο ATX είναι 120mV για τα +12V και 50mV για τα 5V και 3.3V.


    Ripple Measurements
    Test # 12V (mV) 5V(mV) 3.3V(mV) Pass/Fail
    1 24.4 8.4 3.2 Pass
    2 28.8 13.2 3.4 Pass
    3 31.2 14 3.4 Pass
    4 35.4 14.6 3.8 Pass
    5 45.2 15.8 3.4 Pass
    6 60.8 19.4 3.6 Pass
    Crossload 1 21.8 16.8 4.2 Pass
    Crossload 2 65.2 16.6 3.2 Pass



    Το ripple στα 3.3V είναι ανύπαρκτο. Στα +12V στην χειρότερη περίπτωση βρίσκεται στο μισό του ορίου και στα 5V λίγο πιο κάτω από αυτό.

    Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.



    +12V full load ripple



    5V full load ripple


    3.3V full load ripple







    Η καινούρια σειρά Piperock III της Tagan φαίνεται πολύ ενδιαφέρουσα, αν κρίνουμε από το TG700-BZIII που μόλις σας παρουσιάσαμε. Το ripple του βρίσκεται σε καλά επίπεδα (ιδιαίτερα στα 3.3V είναι το μικρότερο που έχουμε μετρήσει μέχρι στιγμής) και το voltage regulation σε γενικές γραμμές παρουσιάζει μικρές διακυμάνσεις. Στις δοκιμές transient response μας τα χάλασε λίγο και το χαμηλό OTP μας εκνεύρισε κατά τη διάρκεια των μετρήσεων, σε πλήρες φορτίο, αλλά τα δύο παραπάνω δεν μπορούν να χαλάσουν την πολύ καλή συνολική εικόνα που αποκομίσαμε από το καινούριο Tagan.

    Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του TG700-BZIII της Tagan είναι τα παρακάτω:

    Πλεονεκτήματα


    • Υψηλό Efficiency
    • Καλό voltage regulation. Ιδιαίτερα στα +12V το variation είναι μόλις 1.01%
    • Απίστευτα μικρό ripple στα 3.3V



    Μειονεκτήματα


    • Χαμηλό όριο OTP. Στους 43 °C ambient το PSU έκλεινε
    • Μέτρια απόδοση στις δοκιμές transient response



    Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το TG700-BZIII είναι:





    Εδώ τέλειωσε άλλο ένα PSU review. Ευχαριστούμε θερμά την Tagan για τη διάθεση του δείγματος.
