  • Icy Dock M.2 NVMe SSD to PCIe 3.0 x4 Adaptors


    Εισαγωγή



    Οι NVMe SSDs, που υποστηρίζονται από τις M.2 θύρες των σύγχρονων μητρικών, έχουν αλλάξει τα δεδομένα στις ταχύτητες των μέσων αποθήκευσης των οικιακών υπολογιστών, κι αυτό γιατί προσφέρουν απ' ευθείας σύνδεση στο δίαυλο PCIe, μέσω 4 lanes. Το μεγάλο αυτό bandwidth - πολλαπλάσιο αυτού που προσφέρει το πρωτόκολλο SATA - αλλά και το γεγονός ότι το NVMe είναι γραμμένο ειδικά για την τεχνολογία των SSDs, είναι απαραίτητο για την επίτευξη των εξαιρετικών ταχυτήτων των σύγχρονων SSDs.



    Και ενώ οι (λιγοστές ακόμα) μητρικές με PCIe 4.0 διαθέτουν τουλάχιστον από 2 M.2 NVMe θύρες, πολλές από τις παλαιότερες μητρικές με PCIe 3.0 διαθέτουν μόνο 1 ή και καμία. Το πρόβλημα αυτό έρχονται να λύσουν ειδικοί adaptors, που συνδέονται σε μία θύρα PCIe και φέρουν την απαραίτητη M.2 υποδοχή.



    Στο review αυτό θα δούμε 3 από αυτούς τους adaptors, της εταιρίας Icy Dock, που διαθέτουν κάποια ενδιαφέροντα χαρακτηριστικά και καλύπτουν όλα τα σενάρια χρήσης.

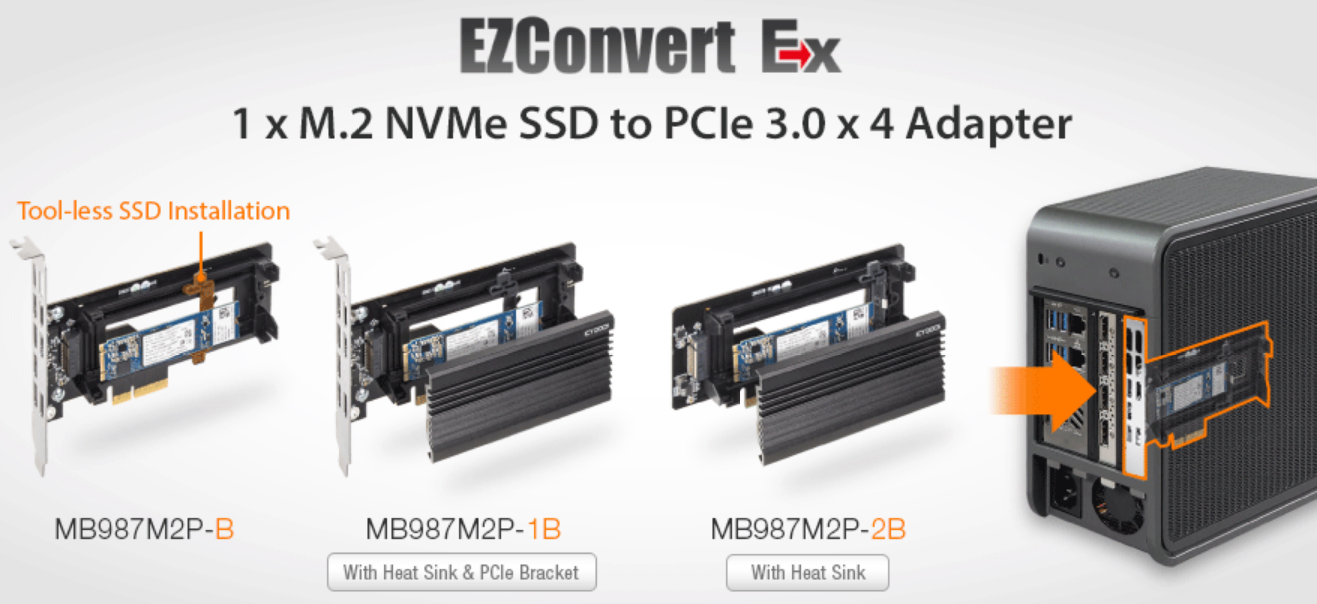

    Τα μοντέλα που θα δούμε είναι τα εξής:

    Icy Dock EZConvert EX M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-B (W/O heatsink)

    Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-1B (W/ Heatsink)

    Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-2B (Internal, W/ Heatsink)



    Τα 2 πρώτα μοντέλα είναι πανομοιότυπα, με μόνη διαφορά ότι το πρώτο έρχεται χωρίς ψύκτρα, για χρήση με SSDs που δε χρειάζονται ψύξη ή διαθέτουν ήδη τη δική τους, ενώ το δεύτερο έρχεται με μια ευμεγέθη, αλουμινένια ψήκτρα. Το τελευταίο μοντέλο έχει ουσιώδεις διαφορές στην κατασκευή, καθώς προορίζεται για χρήση χωρίς στήριξη με λαμάκι στο πίσω μέρος του κουτιού.





    Συσκευασία και Περιεχόμενα


    Για να δούμε λοιπόν τους Icy Dock M.2 NVMe SSD to PCIe 3.0 x4 Adaptors. Καθώς όπως ήδη είπαμε, οι Icy Dock EZConvert EX M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-B (W/O heatsink) και Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-1B (W/ Heatsink) είναι πανομοιότυποι, με μόνοι διαφορά την ύπαρξη ή όχι της αλουμινένιας ψήκτρας, η εταιρεία μας έστειλε μόνο το μοντέλο με την ψήκτρα. Μαζί, φυσικά, παραλάβαμε και τον αρκετά διαφορετικό Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-2B (Internal, W/ Heatsink).



    Τα κουτιά στα οποία έρχονται οι Icy Dock M.2 NVMe SSD to PCIe 3.0 x4 Adaptors είναι τα κλασικά καφέ, χαρτονένια κουτιά συσκευασίας και φέρουν στο επάνω μέρος και τα 3 μοντέλα ενώ το ποιο ακριβώς περιέχεται στη συσκευασία καταδεικνύεται από μια αυτοκόλλητη μαύρη κουκίδα στο κατάλληλο σημείο.



    large_01.jpg large_02.jpg



    Το πίσω μέρος φέρει τα βασικά τεχνικά χαρακτηριστικά και των τριών μοντέλων καθώς και αυτοκόλλητα που καταδεικνύουν το συγκεκριμένο μοντέλο που περιέχεται στη συσκευασία και τον σειριακό του αριθμό.



    large_03.jpg large_04.jpg



    Στο 1 από τα 4 πλαϊνά αναγράφεται το όνομα των adaptors και τα 3 μοντέλα που υπάρχουν ενώ σε 1 άλλο, τα βασικά τους χαρακτηριστικά. Τα άλλα 2 πλαϊνά δεν περιέχουν πληροφορίες.



    large_05.jpg large_06.jpg



    Ανοίγοντας το κουτί, βρίσκουμε τον adaptor προστατευμένο μέσα σε αντιστατικό σακουλάκι καθώς και τα παρελκόμενα.



    large_07.jpg large_08.jpg



    Τα παρελκόμενα αποτελούνται από το manual, 1 μεγάλο και 2 μικρά θερμοαγώγιμα pads και, στην περίπτωση των 2 μοντέλων που διαθέτουν λαμάκι στήριξης στο πίσω μέρος της θήκης του υπολογιστή, 1 βίδα.



    large_09.jpg large_10.jpg






    Στην πρώτη εικόνα βλέπουμε τον Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-1B (W/ Heatsink) και στη δεύτερη τον Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-2B (Internal, W/ Heatsink). Το μαύρο PCB και η μαύρη, κομψή ψύκτρα με το διακριτικό λογότυπο δημιουργούν ένα καλαίσθητο σύνολο που θα ταιριάξει με το εσωτερικό κάθε θήκης υπολογιστή.



    Βλέπουμε ότι ο Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-1B (W/ Heatsink) (όπως και ο Icy Dock EZConvert EX M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-B (W/O heatsink)) φέρει λαμάκι στήριξης ενώ ο Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-2B (Internal, W/ Heatsink) δε φέρει τέτοιο λαμάκι, αλλά έχει μεγαλύτερη βάση που μπαίνει εντός της θύρας PCIe και έτσι στηρίζεται πλήρως από αυτήν.



    Μια άλλη διαφορά που ίσως παρατήρησαν ήδη κάποιοι είναι ότι ο Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-1B (W/ Heatsink) (όπως και ο Icy Dock EZConvert EX M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-B (W/O heatsink)) φέρει ένα LED στο πίσω μέρος καθώς και ένα header με 2 pins στο εμπρός, ενώ ο Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-2B (Internal, W/ Heatsink) δε φέρει ούτε LED ούτε header.



    large_12.jpg large_13.jpg



    Ο Icy Dock EZConvert EX M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-B (W/O heatsink) είναι πιο λιτός, χωρίς την ψύκτρα, και όπως είπαμε προορίζεται για χρήση με SSDs που δε χρειάζονται ψύξη ή φέρουν ήδη τη δική τους ψύκτρα.






    Το πίσω μέρος των Icy Dock M.2 NVMe SSD to PCIe 3.0 x4 Adaptors φέρει ευμεγέθες άνοιγμα, για την κυκλοφορία του αέρα στο κάτω μέρος του τοποθετημένου SSD.



    large_14.jpg large_15.jpg



    large_17.jpg large_18.jpg





    Συνδεσιμότητα



    Η σύνδεση των Icy Dock M.2 NVMe SSD to PCIe 3.0 x4 Adaptors γίνεται απλά σε μια θύρα PCIe 3.0, η οποία είναι ικανή να προσφέρει πάνω από 5 φορές μεγαλύτερο bandwidth από τις θύρες SATA.



    large.MB987M2P-1B_pcie_connector.png large.MB987M2P-2B_pcie_connector.png



    Όπως βλέπουμε, οι Icy Dock EZConvert EX M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-B (W/O heatsink) και Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-1B (W/ Heatsink) φέρουν βύσμα αντίστοιχο με PCIe x4, καθώς οι SSDs χρησιμοποιούν έτσι κι αλλιώς 4 PCIe lanes. Ο Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-2B (Internal, W/ Heatsink) φέρει βύσμα πλήρους μεγέθους PCIe x16, αποκλειστικά και μόνο για λόγους στήριξης, καθώς δε φέρει λαμάκι, ενώ επαφές διαθέτει μόνο για το τμήμα του βύσματος που αφορά τα 4 PCIe lanes (PCIe x4).



    large_27.jpg large_28.jpg



    Όλοι οι Icy Dock M.2 NVMe SSD to PCIe 3.0 x4 Adaptors μπορούν να τοποθετηθούν σε θύρες PCIe x4, x8 ή x16. Στην περίπτωση του Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-2B (Internal, W/ Heatsink), υπάρχει μεν συμβατότητα με θύρες x4 και x8 αλλά για ασφαλέστερη στήριξη, θα πρότεινα τη χρήση του σε θύρα PCIe x16.



    large.MB987M2P-1B_compatible_pcie_slots.png large.MB987M2P-2B_compatible_pcie_slots.png



    Τα μοντέλα Icy Dock EZConvert EX M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-B (W/O heatsink) και Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-1B (W/ Heatsink) καταλαμβάνουν 1 θέση PCIe, με το πίσω λαμάκι ενώ το Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-2B (Internal, W/ Heatsink) καταλαμβάνει επίσης 1 θέση PCIe αλλά δε φαίνεται εξωτερικά, καθώς δε διαθέτει λαμάκι και στηρίζεται αποκλειστικά στην υποδοχή PCIe.



    large.MB987M2P-1B_M2_PCIe_NVMe_SSD.png large.MB987M2P-2B_M2_PCIe_NVMe_SSD.png



    Ενώ τα μοντέλα Icy Dock EZConvert EX M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-B (W/O heatsink) και Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-1B (W/ Heatsink) έρχονται με λαμάκι πλήρους ύψους, 12 εκατοστών, το ύψος της κάρτας και οι εναλλακτικές υποδοχές για τις βίδες που στηρίζουν το λαμάκι, επιτρέπουν και τη χρήση τους με λαμάκι ύψους 8 εκατοστών, για μικρότερα κουτιά, το οποίο πωλείται ξεχωριστά.








    Εγκατάσταση του Drive



    Η εγκατάσταση του SSD σε έναν από τους Icy Dock M.2 NVMe SSD to PCIe 3.0 x4 Adaptors είναι πραγματική απόλαυση και δείχνει πόσο έχει μελετηθεί ο σχεδιασμός τους.



    Αν πρόκειται για κάποιο από τα 2 μοντέλα που διαθέτουν ψύκτρα, αυτή ξεκουμπώνει με ένα απλό τράβηγμα. Στη συνέχεια, κατά την πρώτη χρήση, κολλάμε το μεγάλο heat pad πάνω στην ψύκτρα, ενώ τα 2 μικρά υπάρχουν για να εξισώσουν το ύψος τυχόν κοντύτερων chips πάνω στον SSD, έτσι ώστε να ψύχονται όλα τα chips.



    large_20.jpg large_21.jpg



    Στη συνέχεια, τραβάμε απλά την πλαστική γέφυρα στήριξης, όπως φαίνεται στο παρακάτω animation, τοποθετούμε τον SSD στη θύρα M.2 και επαναφέρουμε τη γέφυρα στήριξης στην κατάλληλη θέση έτσι ώστε να στηρίξει τον SSD.



    large.MB987M2P-1B_drive_compatibility.gif large.MB987M2P-2B_drive_compatibility.gif



    ΟΙ σχεδιασμός αυτός εξασφαλίζει γρήγορη και απλή εγκατάσταση, χωρίς εργαλεία. Δημιουργεί όμως ασυμβατότητα με κάποια ελάχιστα drives που φέρουν ψύκτρα η οποία δεν αφήνει το απαραίτητο ελάχιστο περιθώριο των 6 χιλιοστών στην πλευρά στήριξης.






    Το σύνηθες μήκος των οικιακής χρήσης SSDs είναι 80 χιλιοστά, αλλά οι Icy Dock M.2 NVMe SSD to PCIe 3.0 x4 Adaptors υποστηρίζουν κάθε είδος PCIe NVMe ή AHCI SSD, με μήκος έως και 110 χιλιοστά.





    Εδώ βλέπουμε έναν SSD με ψύκτρα, τοποθετημένο στον Icy Dock EZConvert EX M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-B (W/O heatsink). Το ίδιο καλά μπορεί να τοποθετηθεί και στον Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-1B (W/ Heatsink) αλλά σε αυτή την περίπτωση η ψύκτρα που έρχεται με τον adaptor δεν μπορεί να χρησιμοποιηθεί και το επιπλέον κόστος πάει άδικα.






    Εδώ βλέπουμε έναν SSD χωρίς ψύκτρα, τοποθετημένο στον Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-2B (Internal, W/ Heatsink)






    Η ψύκτρα κουμπώνει απλά, στα 4 πλαστικά δοντάκια που βρίσκονται στην περίμετρο της πλαστικής βάσης. Η βάση διαθέτει και οδηγούς για την τοποθέτηση της ψύκτρας στο σωστό σημείο.



    large_29.jpg large_30.jpg



    Με απλή πίεση, η ψύκτρα κουμπώνει.






    Και έτσι, ο SSD είναι πλέον στη θέση του, έτοιμος να λειτουργήσει ενώ θα ψύχεται από μια ευμεγέθη αλουμινένια ψήκτρα.








    Ψύξη



    H ψύξη του SSD που θα τοποθετήσουμε στον Icy Dock EZConvert EX M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-B (W/O heatsink) βασίζεται στην κυκλοφορία του αέρα, ή στην ψύκτρα που ίσως ήδη διαθέτει ο SSD.






    Αντιθέτως, τόσο ο Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-1B (W/ Heatsink) όσο και ο Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-2B (Internal, W/ Heatsink) διαθέτουν την ευμεγέθη αλουμινένια ψύκτρα που είδαμε, η οποία δείχνει παραπάνω από ικανή να ψύξει αποτελεσματικά ακόμα και τον πιο απαιτητικό SSD.



    large.MB987M2P-1B_headsink_removal.png large.MB987M2P-2B_headsink_removal.png






    56,3 γραμμάρια αλουμίνιο (χωρίς το thermal pad), είναι σίγουρα παραπάνω από αρκετά.






    Και φυσικά, το πακέτο περιλαμβάνει τα thermal pads, για την καλή θερμική σύζευξη των επιφανειών.




    Στο πίσω μέρος, η ψύξη γίνεται με την κυκλοφορία του αέρα, μέσω του μεγάλου cut out.






    large_25.jpg large_26.jpg





    Λειτουργία



    Οι Icy Dock EZConvert EX M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-B (W/O heatsink) και Icy Dock EZConvert EX M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-B (W/O heatsink) διαθέτουν LED στο πίσω μέρος που παραμένει αναμμένο όταν υπάρχει εγκατεστημένος SSD στον adaptor, σβηστό όταν δεν υπάρχει, ενώ αναβοσβήνει όταν υπάρχει εγκατεστημένος SSD και διενεργείται μεταφορά δεδομένων. Ο Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-2B (Internal, W/ Heatsink) δε διαθέτει αντίστοιχο ενδεικτικό LED, καθώς δεν έχει λαμάκι στο πίσω μέρος. Θα μπορούσε όμως να είχε κάπου ένα LED, καθώς πολλά κουτιά έχουν παράθυρο στο πλάι.



    large.MB987M2P-B_led_indicators.gif large.MB987M2P-1B_led_indicators.gif



    Οι Icy Dock EZConvert EX M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-B (W/O heatsink) και Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-1B (W/ Heatsink), εκτός από το ενδεικτικό LED στο πίσω μέρος, έχουν και header με 2 pins στο εμπρός μέρος, όπου μπορεί να συνδεθεί το LED ένδειξης λειτουργίας του drive της θήκης του υπολογιστή. Δυστυχώς, ο Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-2B (Internal, W/ Heatsink) δε διαθέτει αντίστοιχο header, κάτι που θεωρώ παράλειψη, καθώς δεν παίζει κανένα ρόλο το γεγονός ότι δε διαθέτει λαμάκι στο πίσω μέρος.






    PCB



    Στην παρακάτω εικόνα βλέπουμε το PCB του Icy Dock EZConvert EX M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-B (W/O heatsink) καθώς και του Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-1B (W/ Heatsink), που όπως έχουμε πει είναι ακριβώς ίδιοι adaptors, με μόνη διαφορά την αλουμινένια ψύκτρα.



    Το κύκλωμα είναι ιδιαίτερα απλό καθώς η θύρα M.2 είναι εδώ απλά μια εναλλακτική θύρα με pin to pin αντιστοιχία, όσον αφορά τα data, με την θύρα PCIe στην οποία κουμπώνει o adaptor.



    Τι γίνεται όμως με την τροφοδοσία; Για το σκοπό αυτό, υπάρχει το κύκλωμα.



    Διακρίνουμε 2 chips: To P4015SS, στα αριστερά που είναι ένα τύπου P MOSFET και το MT3905, στα δεξιά, που είναι ένας Step Down Converter. Μαζί με το πηνίο, που βλέπουμε κοντά στο MT3905, τα 2 αυτά chips αναλαμβάνουν τη μετατροπή των 12V που παίρνει ο adaptor από την υποδοχή PCIe σε 3.3V που οφείλει να παρέχει η θύρα M.2 στον εγκατεστημένο σε αυτήν SSD.






    Παρόμοιο είναι και το PCB του Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-2B (Internal, W/ Heatsink), με τα ίδια βασικά στοιχεία, αλλά ελαφρώς πιο απλό, καθώς δεν περιλαμβάνει ενδεικτικό LED ή έξοδο για το αντίστοιχο header.








    Τεχνικά Χαρακτηριστικά



    Στους παρακάτω πίνακες βλέπουμε τα τεχνικά χαρακτηριστικά των Icy Dock M.2 NVMe SSD to PCIe 3.0 x4 Adaptors.



















    Βλέπουμε ότι οι διαφορές έγκεινται στις διαστάσεις και το βάρος. Οι Icy Dock M.2 NVMe SSD to PCIe 3.0 x4 Adaptors καλύπτονται από τριετή εγγύηση.



    Σημαντικό στοιχείο είναι ότι όλοι οι Icy Dock M.2 NVMe SSD to PCIe 3.0 x4 Adaptors υποστηρίζουν PCIe 3.0 x4. Συνεπώς δεν έχουν πιστοποιηθεί για χρήση με PCIe 4.0. Εν τούτοις, εμείς τους δοκιμάσαμε με τον Corsair Force Series Gen.4 PCIe MP600 Pro 2TB σε μητρική Gigabyte AORUS X570 Pro και ο SSD λειτούργησε κανονικά, σε σύνδεση και ταχύτητες PCIe 4.0, για αρκετές ημέρες. Είναι αυτονόητο ότι δεν μπορούμε να εγγυηθούμε ότι αυτό θα συμβεί με όλους τους PCIe 4.0 SSDs και όλες τις PCI 4.0 μητρικές, αλλά είναι ενδεικτικό ότι τελικά μπορεί το μόνο που λείπει από τους Icy Dock M.2 NVMe SSD to PCIe 3.0 x4 Adaptors για να χαρακτηριστούν συμβατοί με PCIe 4.0 είναι περισσότερες δοκιμές και οι πιστοποιήσεις.





    Συμπεράσματα και βαθμολογία



    Οι Icy Dock M.2 NVMe SSD to PCIe 3.0 x4 Adaptors είναι μια σειρά από 3 adaptors που τοποθετούνται σε θύρα PCIe 3.0 x4 και παρέχουν θύρα M.2 που υποστηρίζει κάθε PCIe NVME ή AHCI SSD.



    Icy Dock EZConvert EX M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-B (W/O heatsink) διαθέτει λαμάκι στήριξης, ενσωματωμένο LED ένδειξης λειτουργίας και header με 2 pins για σύνδεση του ενδεικτικού LED λειτουργίας του drive που διαθέτει η θήκη του υπολογιστή. Δεν απαιτεί εργαλεία για την τοποθέτηση του SSD και η ψύξη του SSD βασίζεται στην αρχιτεκτονική ανοικτού αέρα ή σε τυχόν ψύκτρα που φέρει ο ίδιος ο SSD.






    Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-1B (W/ Heatsink) διαθέτει λαμάκι στήριξης, ενσωματωμένο LED ένδειξης λειτουργίας και header με 2 pins για σύνδεση του ενδεικτικού LED λειτουργίας του drive που διαθέτει η θήκη του υπολογιστή. Δεν απαιτεί εργαλεία για την τοποθέτηση του SSD και η ψύξη του SSD βασίζεται σε μία ευμεγέθη αλουμινένια ψύκτρα που κουμπώνει επίσης χωρίς χρήση εργαλείων.






    Ο Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-2B (Internal, W/ Heatsink) δε διαθέτει λαμάκι στήριξης αλλά στηρίζεται αποκλειστικά στη θύρα PCIe που καταλαμβάνει, χάρη στο πλήρους μεγέθους x16 βύσμα που διαθέτει. Σε αντίθεση με τα άλλα 2 μοντέλα, δε διαθέτει ενσωματωμένο LED ένδειξης λειτουργίας ούτε και header με 2 pins για σύνδεση του ενδεικτικού LED λειτουργίας του drive που διαθέτει η θήκη του υπολογιστή. Δεν απαιτεί εργαλεία για την τοποθέτηση του SSD και η ψύξη του SSD βασίζεται σε μία ευμεγέθη αλουμινένια ψύκτρα που κουμπώνει επίσης χωρίς χρήση εργαλείων.






    Η ποιότητα κατασκευής των Icy Dock M.2 NVMe SSD to PCIe 3.0 x4 Adaptors είναι εξαιρετική και πολύ καλά μελετημένη. Η τοποθέτηση του SSD είναι τόσο εύκολη που είναι πραγματική ευχαρίστηση! Η δε ψύκτρα, για τα μοντέλα που τη διαθέτουν, είναι καλοσχεδιασμένη και ευμεγέθης και τα 56,3γρ της μάζας της εγγυόνται πολύ καλή ψύξη.



    Όλα αυτά φυσικά έρχονται και με το σχετικό κόστος. Έτσι οι κατώτατες τιμές (με ΦΠΑ) που εντοπίσαμε στην Ελληνική αγορά καθώς και οι επίσημες τιμές MSRP είναι:

    Icy Dock EZConvert EX M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-B (W/O heatsink): 23,80€ (MSRP 26,99€)

    Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-1B (W/ Heatsink): Δεν εντοπίστηκε σε κάποιο κατάστημα. (MSRP 32,99€)

    Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-2B (Internal, W/ Heatsink): 28,80€ (MSRP 29,99€)



    Σίγουρα υπάρχουν λύσεις από την Κινέζικη αγορά με το μισό ή λιγότερο κόστος, αλλά σε καμία περίπτωση δε διαθέτουν εφάμιλλη, ούτε καν παραπλήσια ποιότητα κατασκευής.



    Ας συνοψίσουμε τα πλεονεκτήματα και τα μειονεκτήματα των Icy Dock M.2 NVMe SSD to PCIe 3.0 x4 Adaptors:




    Πλεονεκτήματα

    + Εξαιρετική ποιότητα κατασκευής

    + 3ετής εγγύηση
    + Εύκολη και χωρίς εργαλεία εγκατάσταση του drive
    + Υποστήριξη οποιουδήποτε μεγέθους drive
    + Ενδεικτικό LED και header με 2 pins για τη σύνδεση του αντίστοιχου LED της θήκης του υπολογιστή στα 2 από τα 3 μοντέλα

    + Λαμάκι στήριξης ύψους 120 χιλιοστών αλλά και υποστήριξη για λαμάκι ύψους 80 χιλιοστών στα 2 από τα 3 μοντέλα

    + Πολύ καλή ψύξη του drive με ευμεγέθη, αλουμινένια ψύκτρα στα 2 από τα 3 μοντέλα
    + Παρά τη μη πιστοποίηση, λειτούργησαν απροβλημάτιστα κατά τις δοκιμές μας σε σύνδεση και ταχύτητες PCIe 4.0




    Μειονεκτήματα

    - Απουσία ενδεικτικού LED και header με 2 pins για τη σύνδεση του αντίστοιχου LED της θήκης του υπολογιστή στο μοντέλο Icy Dock EZConvert EX Pro M.2 NVMe SSD to PCIe 3.0 x4 Adaptor MB987M2P-2B (Internal, W/ Heatsink)





    Με βάση τα παραπάνω, η συνολική βαθμολογία των Icy Dock M.2 NVMe SSD to PCIe 3.0 x4 Adaptors είναι:













    Ευχαριστούμε θερμά την Icy Dock για την παραχώρηση των δειγμάτων της δοκιμής.






    Πολύμερος Αχανιώτης 11/06/2021
