    Asrock Z97 Anniversary Motherboard Review


    Asrock LogoΠριν από λίγο καιρό σας παρουσιάσαμε έναν ιδιαίτερο επεξεργαστή, τον Intel Pentium G3258 Anniversary Edition. Όπως μπορείτε να δείτε στην εκτενή του παρουσίαση, πρόκειται για έναν επεξεργαστή της σειράς Pentium, σχετικά χαμηλών επιδόσεων και οικονομικό, στον οποίον όμως η Intel, για να γιορτάσει τα είκοσι χρόνια χρήσης του ονόματος "Pentium", έδωσε για δώρο ξεκλείδωτο πολλαπλασιαστή. Έτσι ο μικρός αυτός πρίγκιπας μπορεί με ιδιαίτερη ευκολία να υπερχρονιστεί σε ποσοστά που θυμίζουν σε εμάς τους παλιούς τον θρυλικό Celeron A300 και να εκτοξεύσει τις επιδόσεις του σε άλλο επίπεδο.

    Με αφορμή την κυκλοφορία του ιδιαίτερου αυτού Pentium, η Asrock κυκλοφόρησε τη μητρική Asrock Z97 Anniversary, δηλαδή το ιδανικό του ταίρι. Πρόκειται προφανώς για μία μητρική με το chipset Z97 της intel, το νεότερο και ισχυρότερο δηλαδή για socket 1150, και με δυνατότητες υπερχρονισμού. Μια πραγματική πριγκίπισσα δηλαδή! Παράλληλα την έγδυσε από κάθε τι μη απαραίτητο, δημιουργώντας την οικονομικότερη Z97 ATX μητρική, και περιέλαβε ιδιαίτερη ρύθμιση στο BIOS για τον άμεσο και εύκολο υπερχρονισμό του Intel Pentium G3258 Anniversary Edition.

    Αυτή τη στιγμή, η Asrock Z97 Anniversary κοστίζει 82,20 ευρώ ενώ ο Pentium G3258 60,99 ευρώ. Δηλαδή, με 143,19 ευρώ, λίγη μνήμη και έναν SSD, έχετε ένα μηχάνημα που δε θα στενοχωρήσει κανέναν απλό χρήστη στις καθημερινές του δραστηριότητες.

    Σας κεντρίσαμε το ενδιαφέρον; Θέλετε να δείτε τη γυμνή πριγκίπισσα; Ακολουθήστε μας στην επόμενη σελίδα!

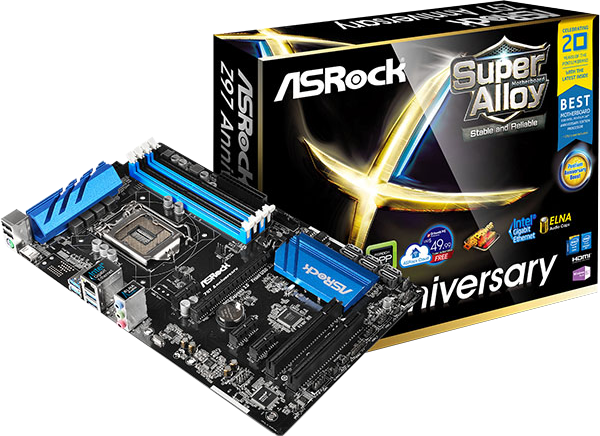

    Z97Anniversary.png?m=1411137102



    Συσκευασία και περιεχόμενα - Απ' το χαρτόνι ως το πυρίτιο

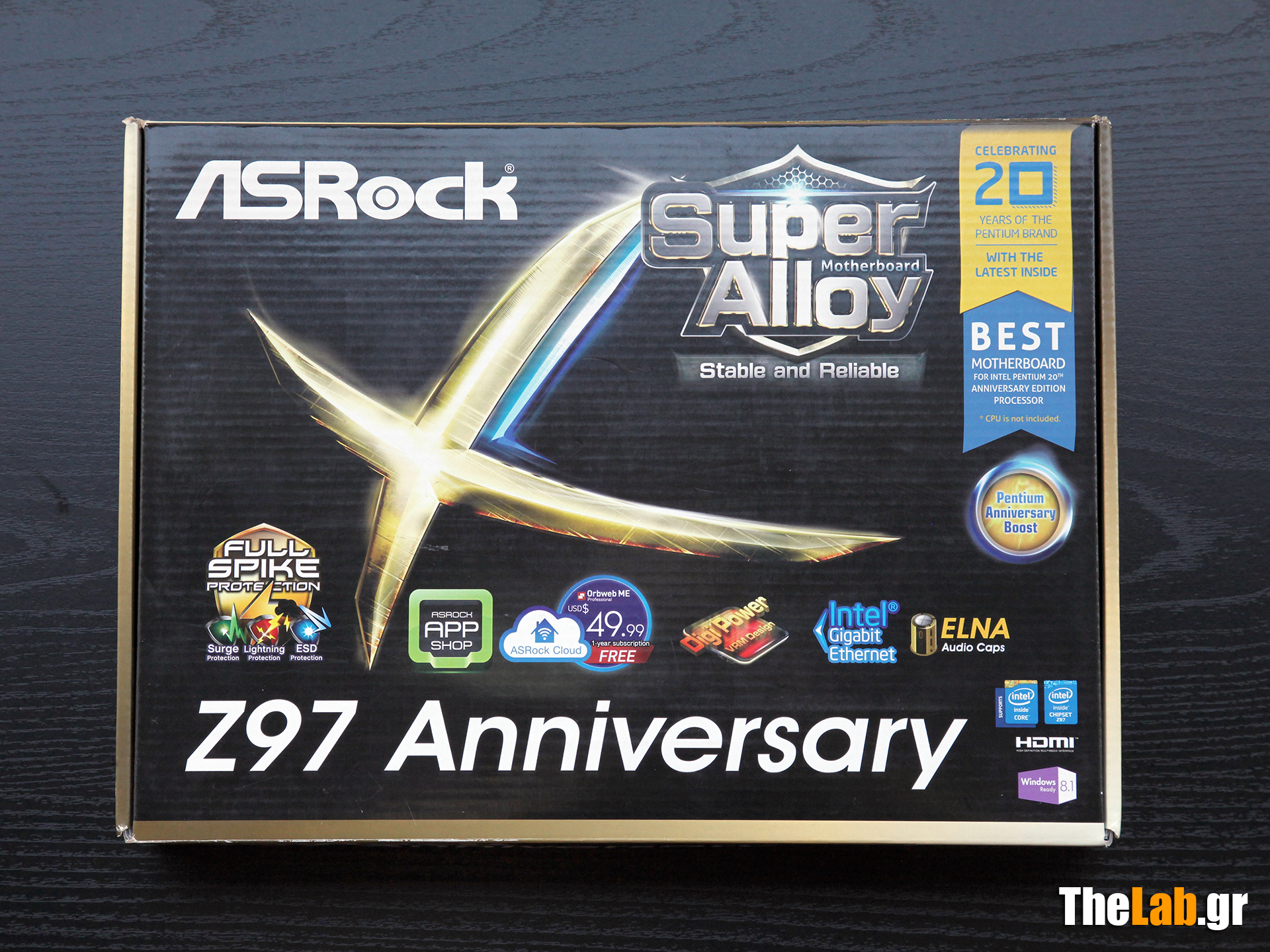

    Η Asrock Z97 Anniversary έρχεται σε ένα κλασσικό χαρτονένιο ιλουστρασιόν κουτί που διαφημίζει τις δυνατότητες και τα χαρακτηριστικά της. Ξεχωρίζει πάνω δεξιά στο εμπρός μέρος η "κορδέλα" που υπενθυμίζει την εικοσάχρονη επέτειο της Intel και ακριβώς από κάτω ο ισχυρισμός της Asrock ότι το κουτί περιέχει την καλύτερη μητρική για τον επετειακό επεξεργαστή.




    IMG_1310s.JPG?m=1411638670 IMG_1312s.JPG?m=1411638721

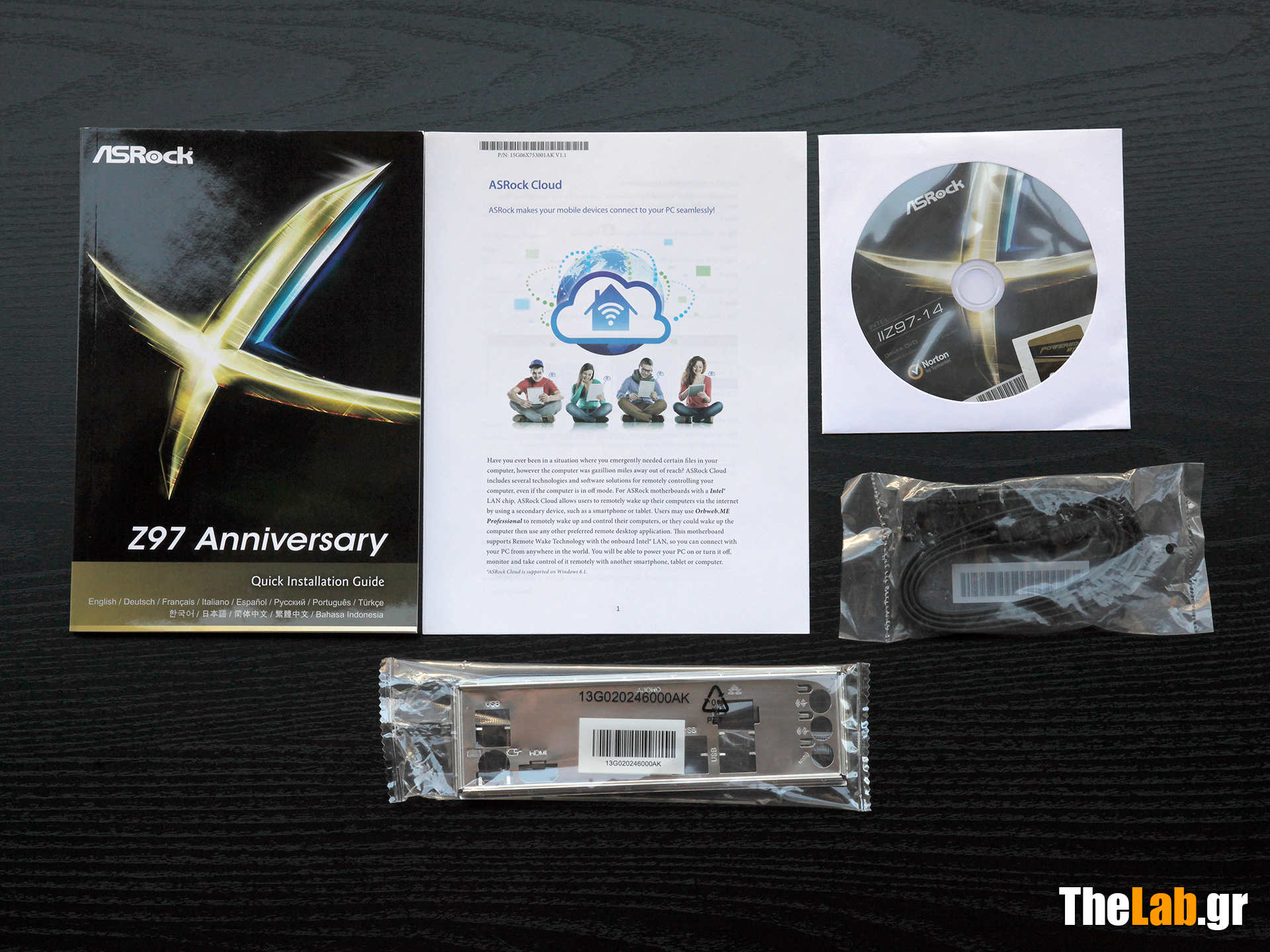

    Η προίκα της πριγκίπισσας περιλαμβάνει τα απολύτως απαραίτητα, manual, CD, IO Shield και δύο καλώδια SATA.


    IMG_1334s.JPG?m=1411638748

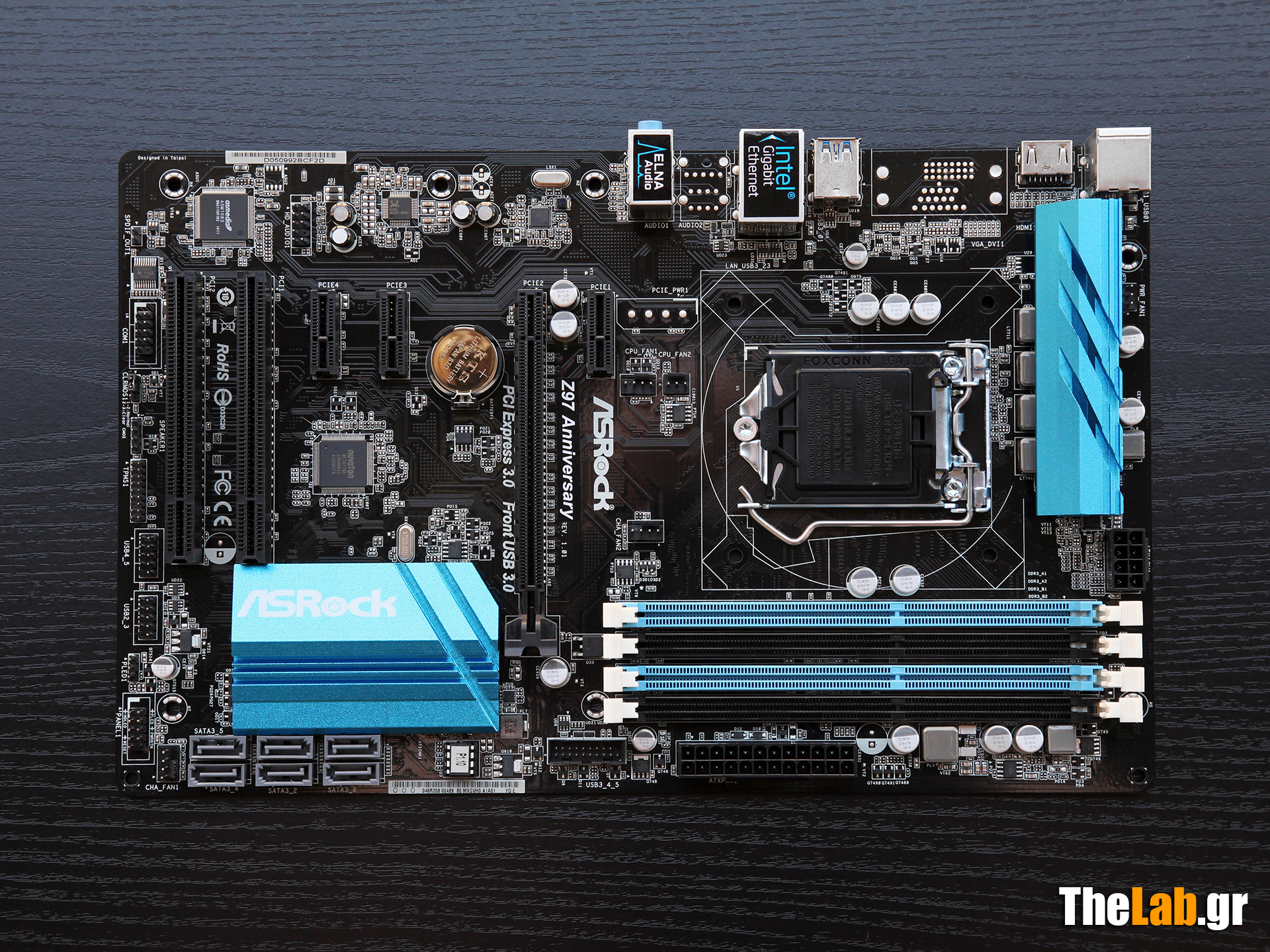

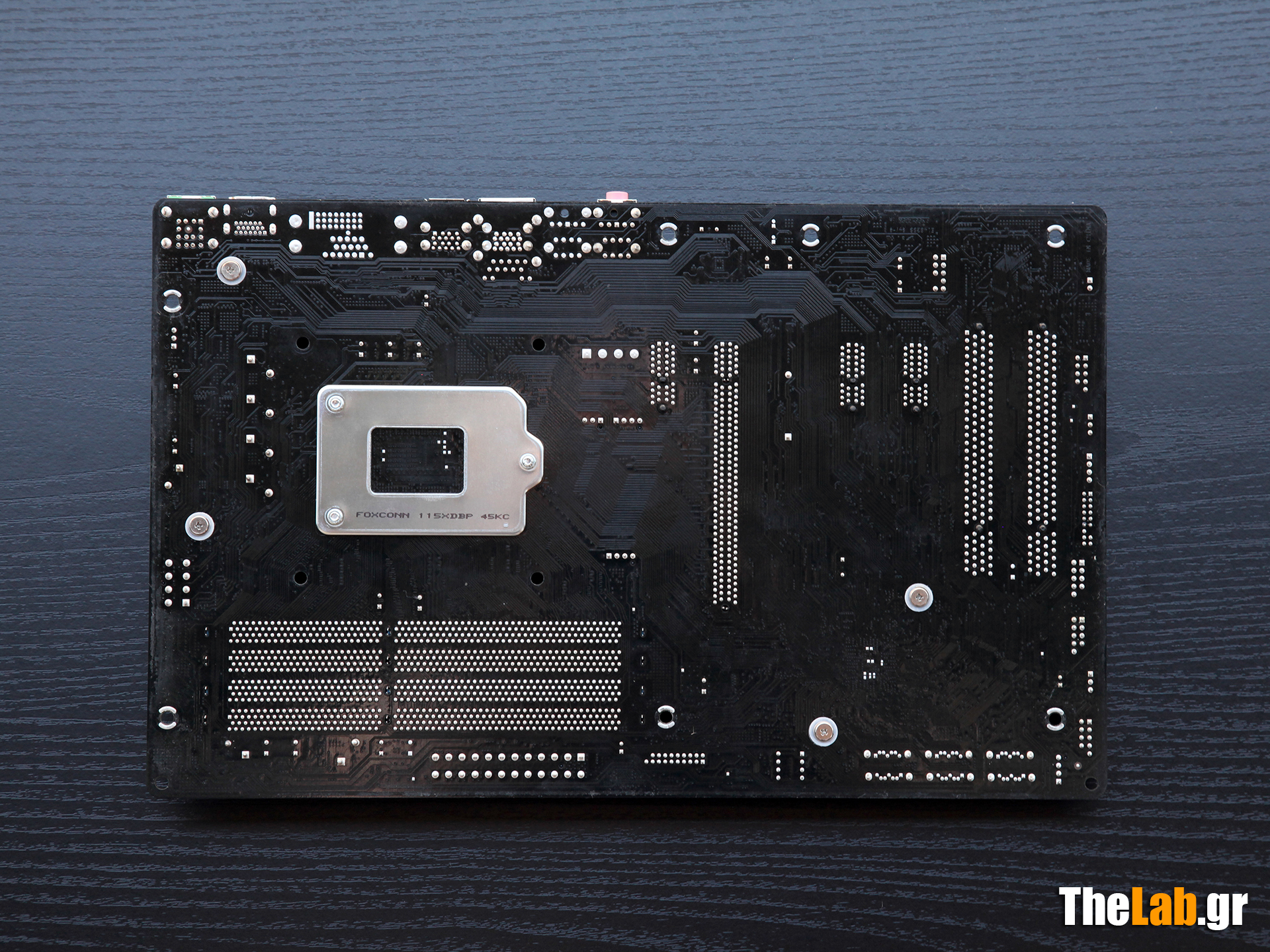

    Ορίστε η γυμνή πριγκίπισσα, εμπρός και πίσω, με λιτό μαύρο χρώμα και γαλάζια αξεσουάρ. Η ποιότητα των κολλήσεων φαίνεται άριστη. Εκπτώσεις στον εξοπλισμό και την τιμή λοιπόν, αλλά όπως φαίνεται, όχι στην ποιότητα.




    IMG_1336s.JPG?m=1411638908 IMG_1337s.JPG?m=1411638936



    Ξεκινάμε την περιήγησή μας στην αριστερή φωτογραφία, με το κάτω αριστερά τμήμα της μητρικής. Διακρίνουμε έξι υποδοχές SATA που υποστηρίζουν 6.0 Gb/s, ό,τι μπορεί να προσφέρει το Z97 δηλαδή. Δεξιότερα, το ένα και μοναδικό BIOS chip, αφαιρούμενο για να μπορεί να αντικατασταθεί σε περίπτωση βλάβης, αλλά χωρίς backup chip όπως στα ακριβότερα μοντέλα της εταιρείας. Ακόμη πιο δεξιά, βλέπουμε την υποδοχή όπου συνδέουμε το καλώδιο για δύο μπροστινές USB 3.0 του κουτιού μας. Η μεγάλη γαλάζια ψύκτρα καλύπτει προφανώς το Z97 ενώ πιο πάνω από αυτήν, διακρίνουμε το Super I/O chip της Nuvoton.

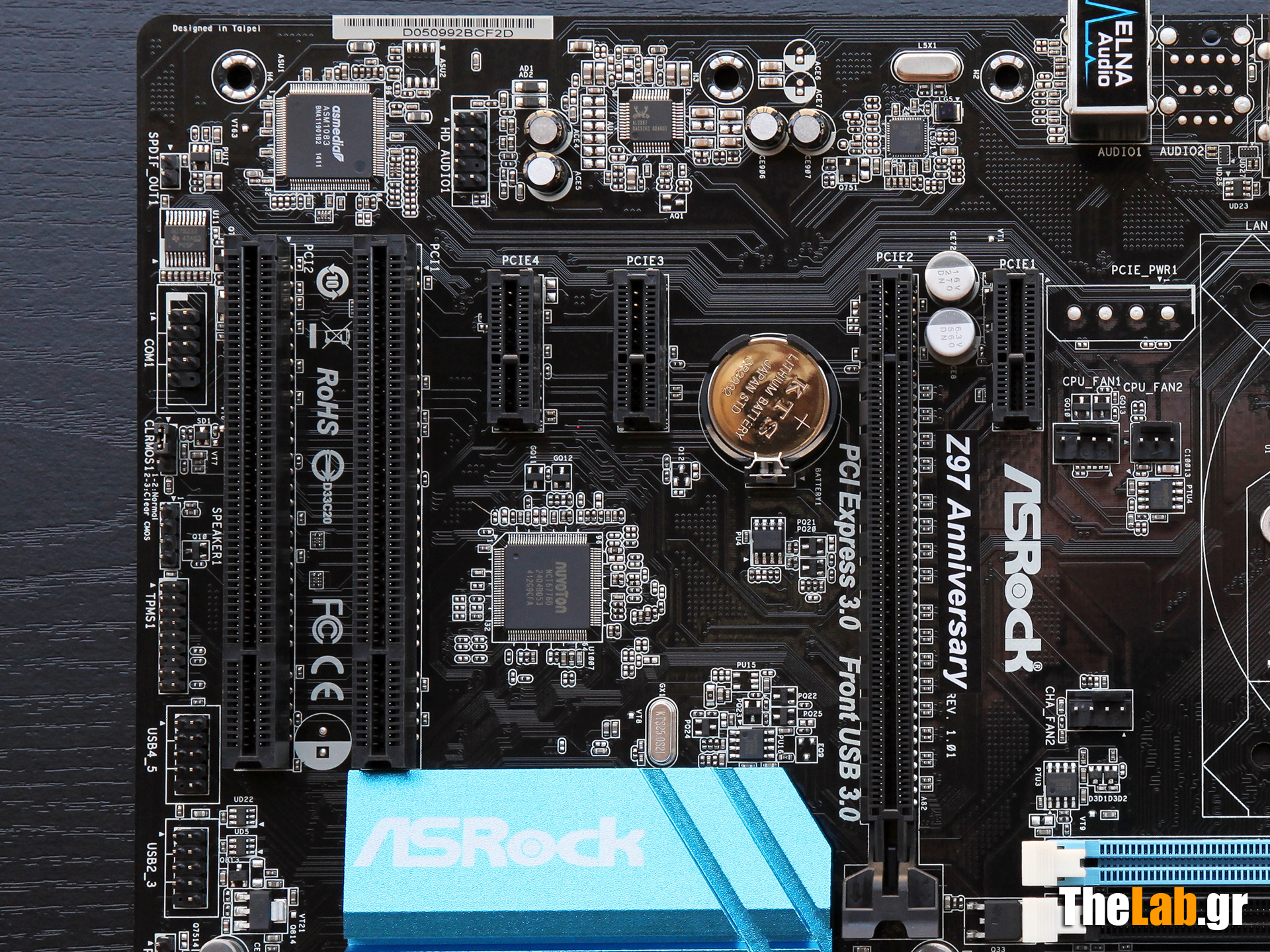

    Στη δεξιά φωτογραφία βλέπουμε στο αριστερό της τμήμα δύο υποδοχές για συνολικά τέσσερις μπροστινές USB 2.0 και υποδοχή για θύρα COM. Τα slots της μητρικής αποτελούνται από μία μόνο θύρα PCI Express 3.0 16X, τρεις θύρες PCI-e 1X και 2 απλές PCI. Ανάμεσά τους διακρίνουμε και την μπαταρία που κρατάει τις ρυθμίσεις του BIOS και το ρολόι του υπολογιστή όταν αυτός δεν είναι στην πρίζα. Στο πάνω μέρος διακρίνουμε τα κυκλώματα και τα chips της κάρτας ήχου, την υποδοχή για τα μπροστινά audio βύσματα και τους μόλις τέσσερις αλλά audio grade σχετικούς πυκνωτές.




    IMG_1336as.jpg?m=1411638806 IMG_1336bs.jpg?m=1411638840

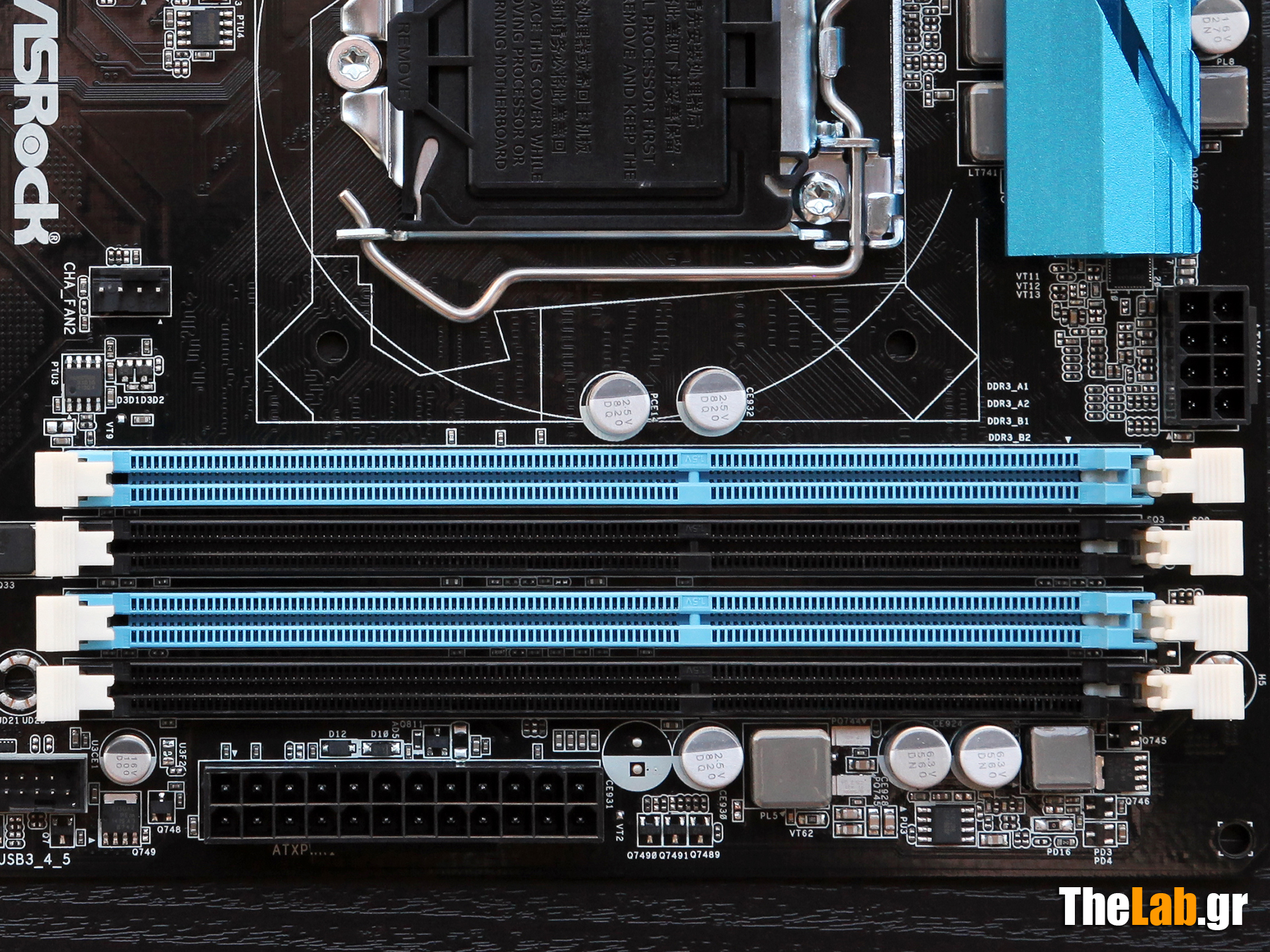

    Το κάτω δεξιά μέρος της μητρικής φιλοξενεί τα 4 slots για μνήμη DDR3 και τα δύο βύσματα για την τροφοδοσία της μητρικής, ενώ λίγο πιο πάνω, στη δεξιά φωτογραφία, βλέπουμε το socket 1150 και την ψύκτρα των mosfets.




    IMG_1336cs.jpg?m=1411638870 IMG_1336ds.jpg?m=1411638903

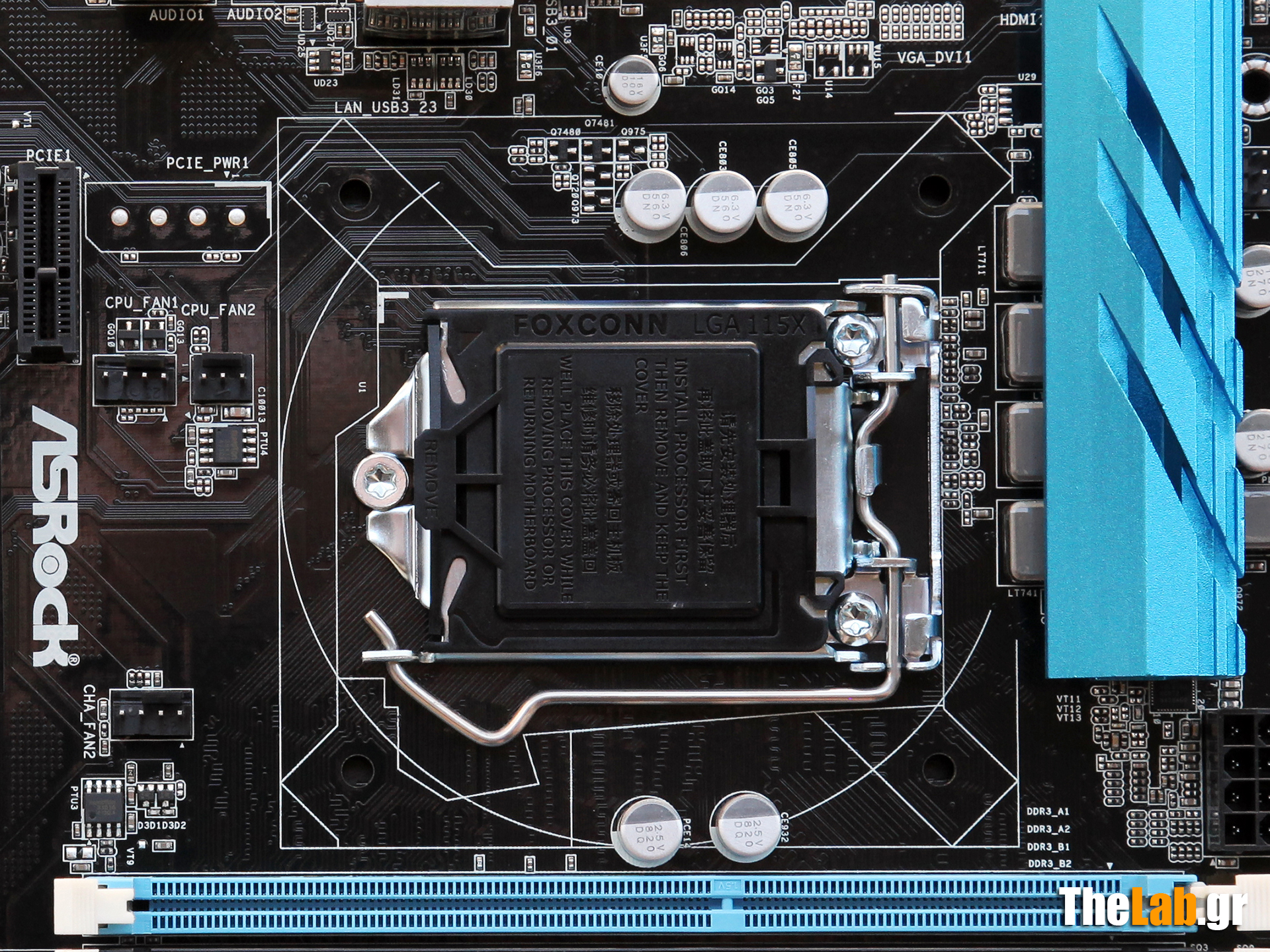

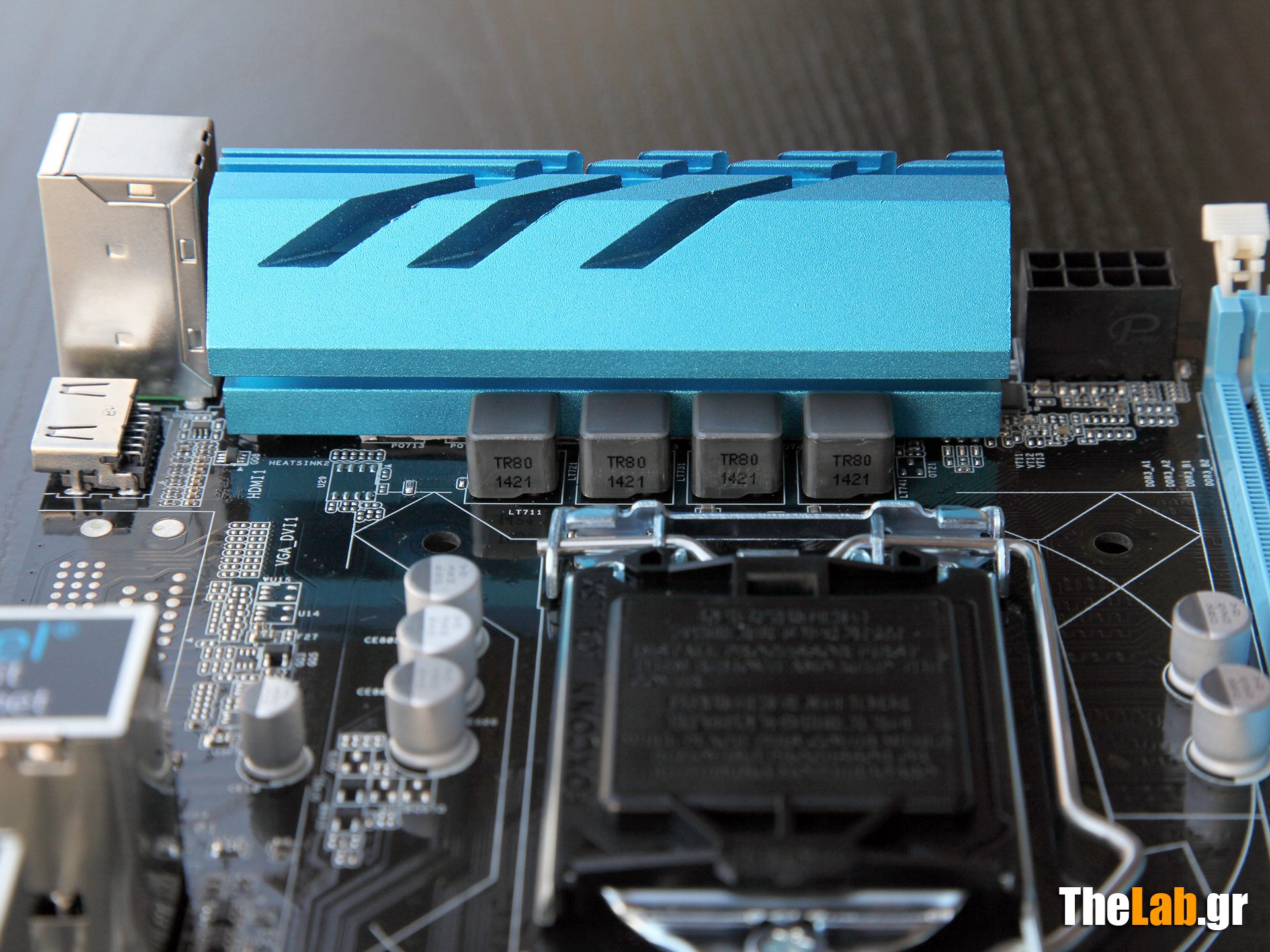

    Η ψύκτρα των Mosfets από μια καλύτερη γωνία, που αποκαλύπτει και τα 4 αντίστοιχα πηνία... Τετραφασική τροφοδοσία μου μυρίζει.

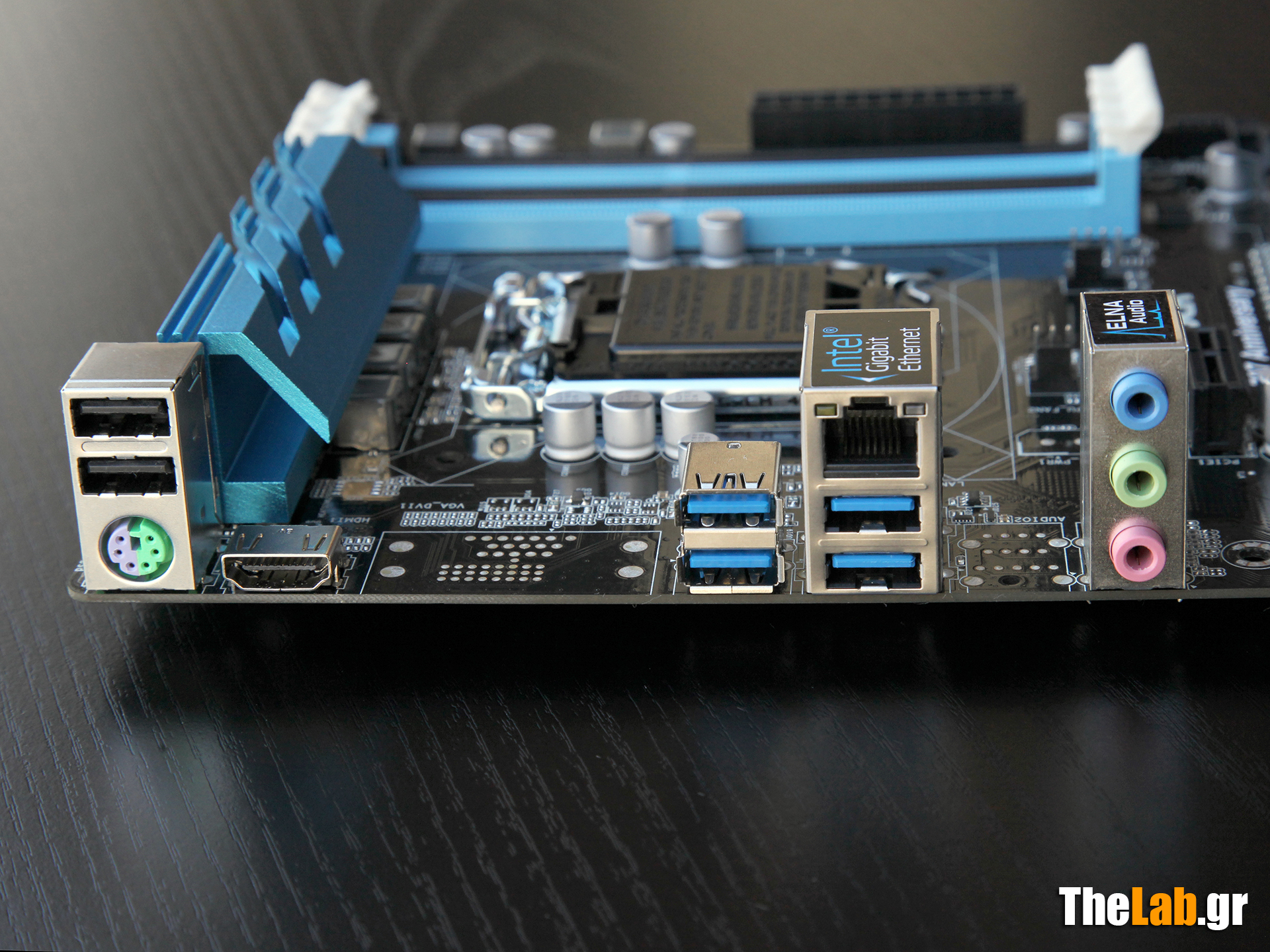

    Τέλος, στη δεξιά φωτογραφία, το IO panel της μητρικής που μαρτυράει τη γύμνια της, αφού παρέχει μόνο μία θύρα PS/2, δύο USB 2.0 και τέσσερις USB 3.0, μόλις τρεις υποδοχές στην κάρτα ήχου, μια υποδοχή RJ45 για την κάρτα δικτύου και για έξοδο οθόνης μόνο μία HDMI.




    IMG_1340s.JPG?m=1411638990 IMG_1338s.JPG?m=1411638959



    Τα βασικά και μόνο λοιπόν για την Asrock Z97 Anniversary!

    Πάμε στην επόμενη σελίδα να τα δούμε λίγο πιο αναλυτικά.

    Χαρακτηριστικά - Τα βασικά και κάτι ακόμα

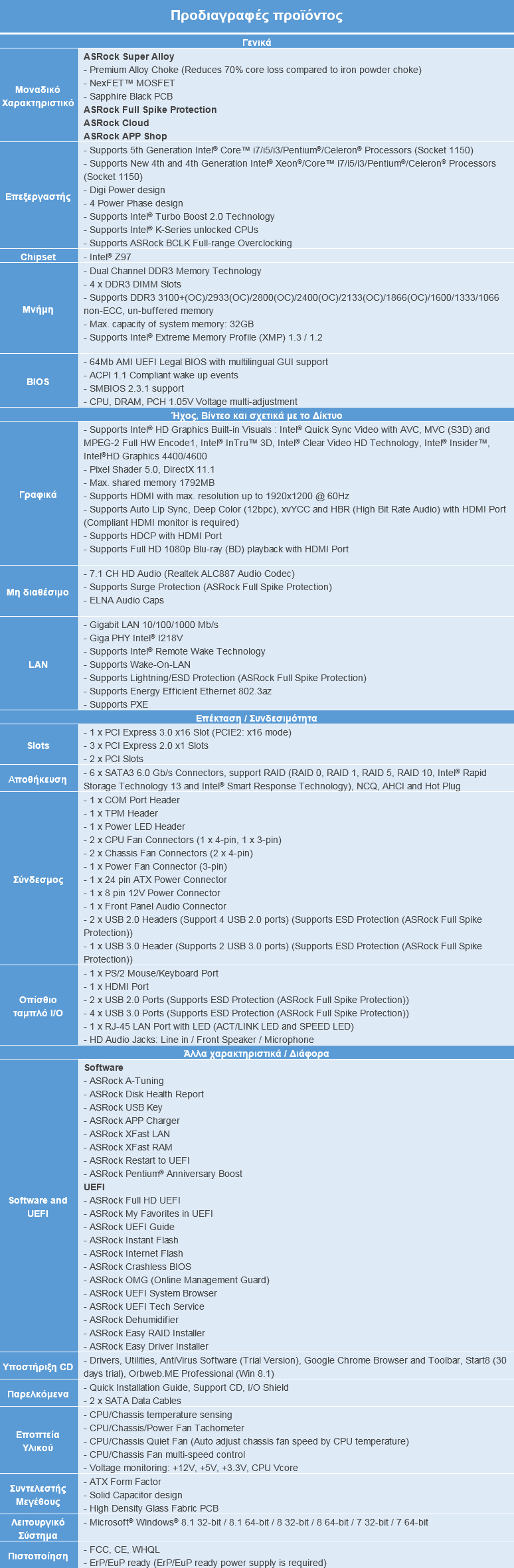

    Τα βασικά χαρακτηριστικά της Asrock Z97 Anniversary παρατίθενται τακτοποιημένα στον πίνακα που ακολουθεί.


    SpecsGR.png?m=1411136950



    Ήδη βλέπουμε κάποια από τα χαρακτηριστικά να αναλύονται, όπως τα πηνία από κράμα υψηλής ποιότητας και τα NexFET Mosfets που θα αναλυθούν ευθύς αμέσως!

    Ακολουθεί η διεξοδική ανάλυση όλων των χαρακτηριστικών της Asrock Z97 Anniversary όπως αυτά περιγράφονται με εξαιρετικό τρόπο στην ιστοσελίδα της εταιρίας.


    SpecsSite.jpg?m=1411137046



    Μεγάλο, ε;

    Παρατηρήσατε τα ποιοτικά χαρακτηριστικά; Τα πηνία και τα mosfets; Ποιοτικά χαρακτηριστικά και προσεγμένη κατασκευή!

    Αν κάνατε το λάθος να τρέξετε τη σελίδα χωρίς να τα προσέξετε, γυρίστε πίσω. Εδώ βρίσκονται όσα πρέπει να ξέρετε για την Asrock Z97 Anniversary και όλοι οι λόγοι για να την επιλέξετε.

    Εντάξει; Διαβάσατε; Πάμε τώρα παρακάτω.

    BIOS - Η χαρά του κατσαβιδάκια

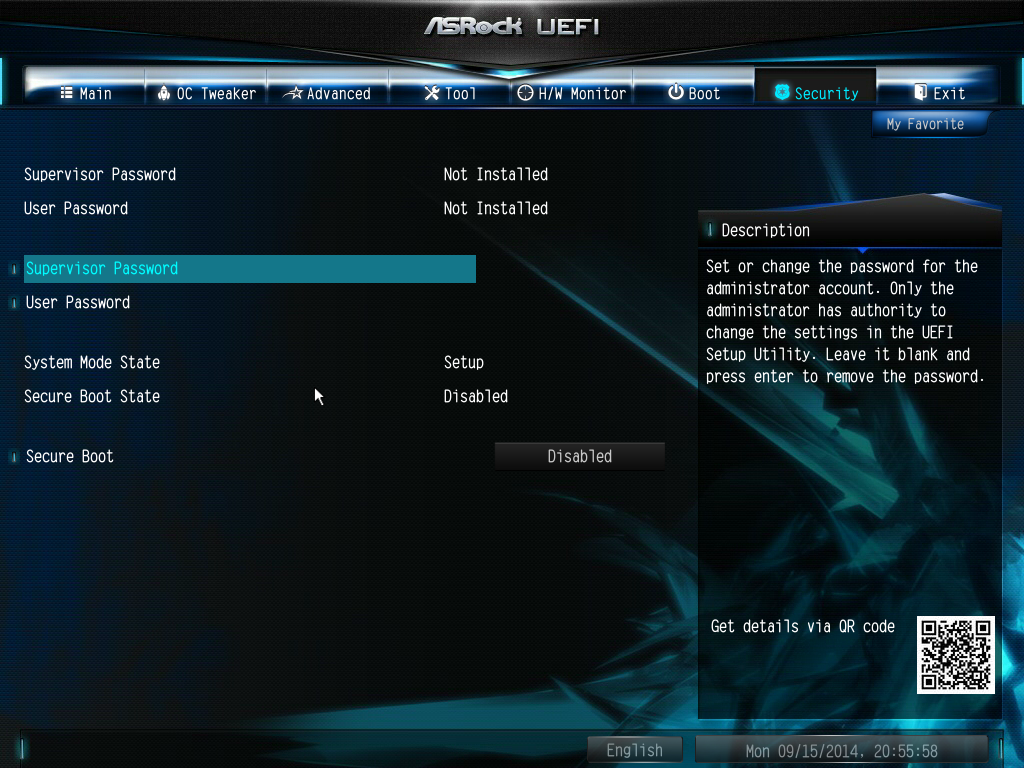

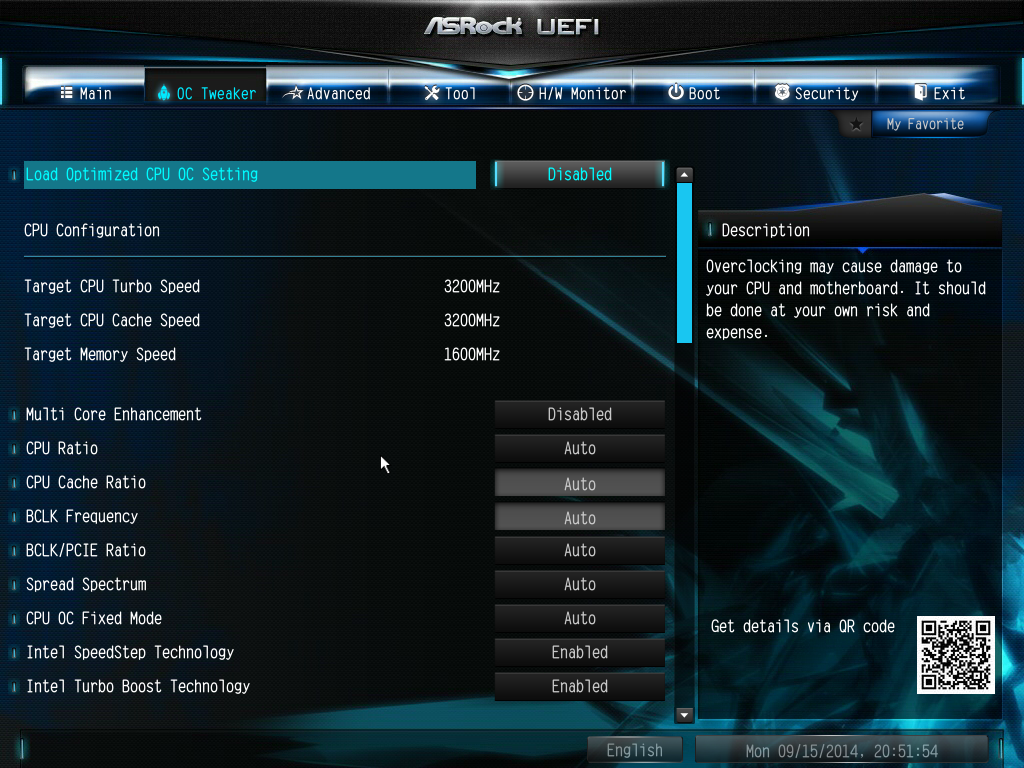

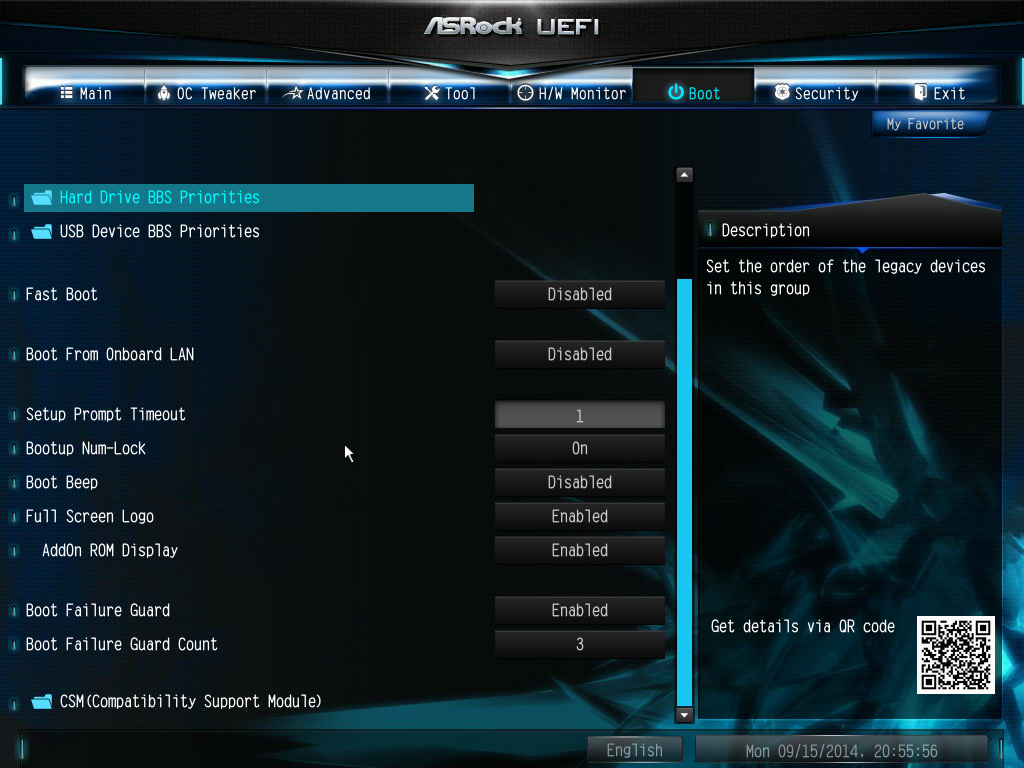

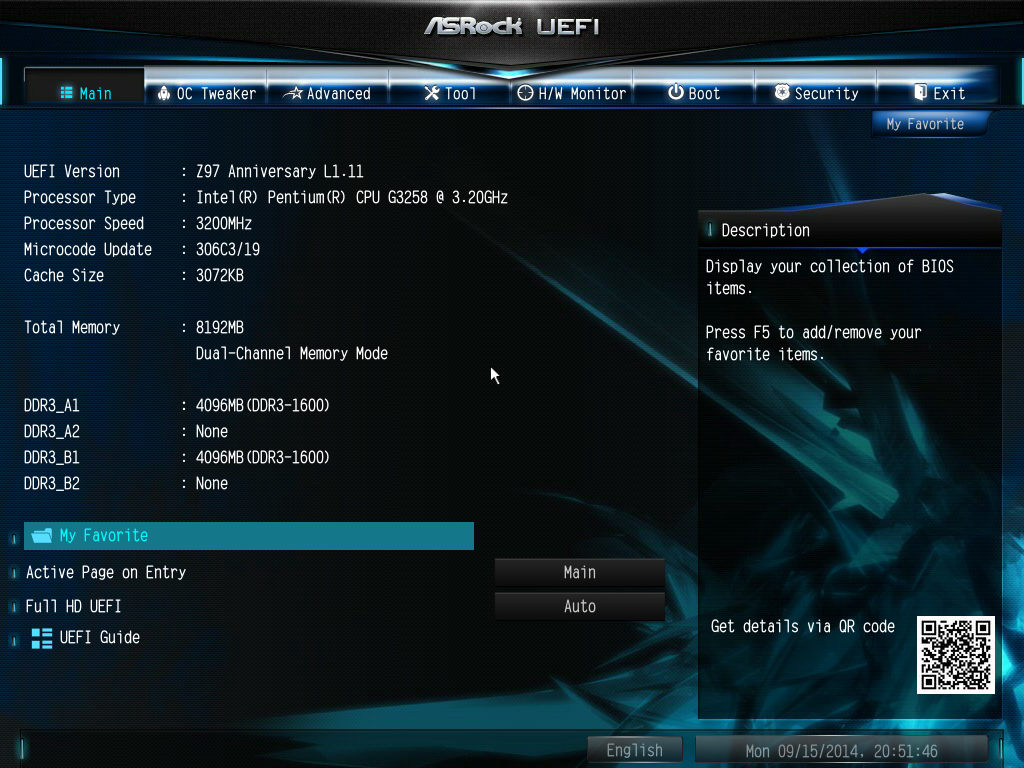

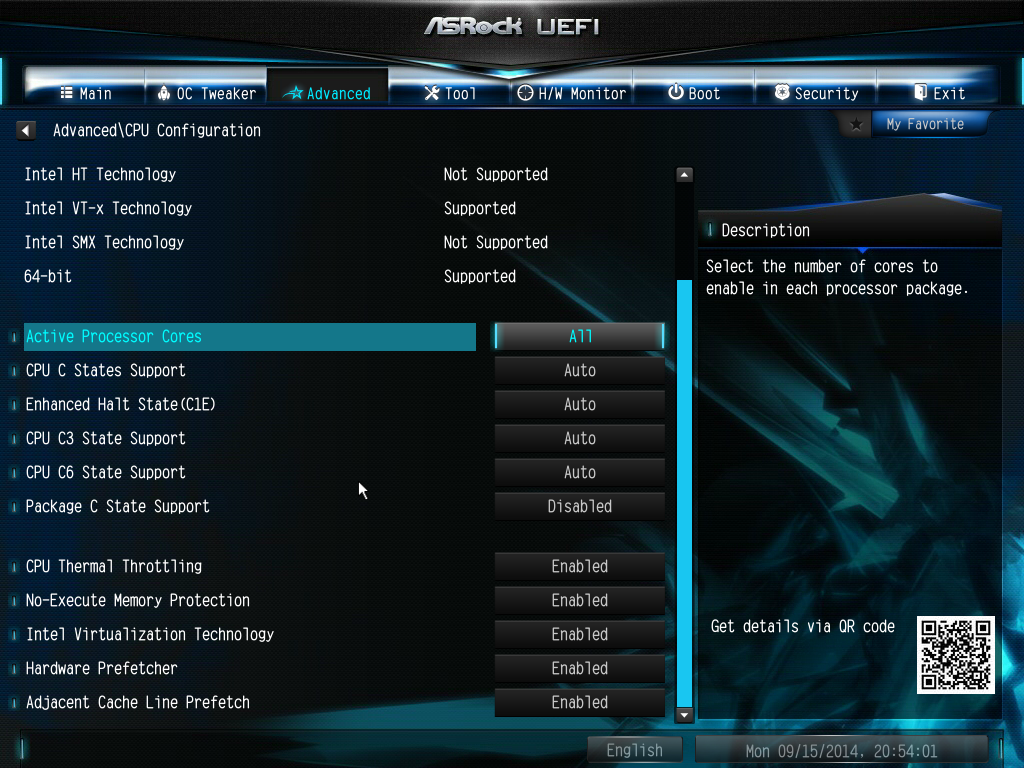

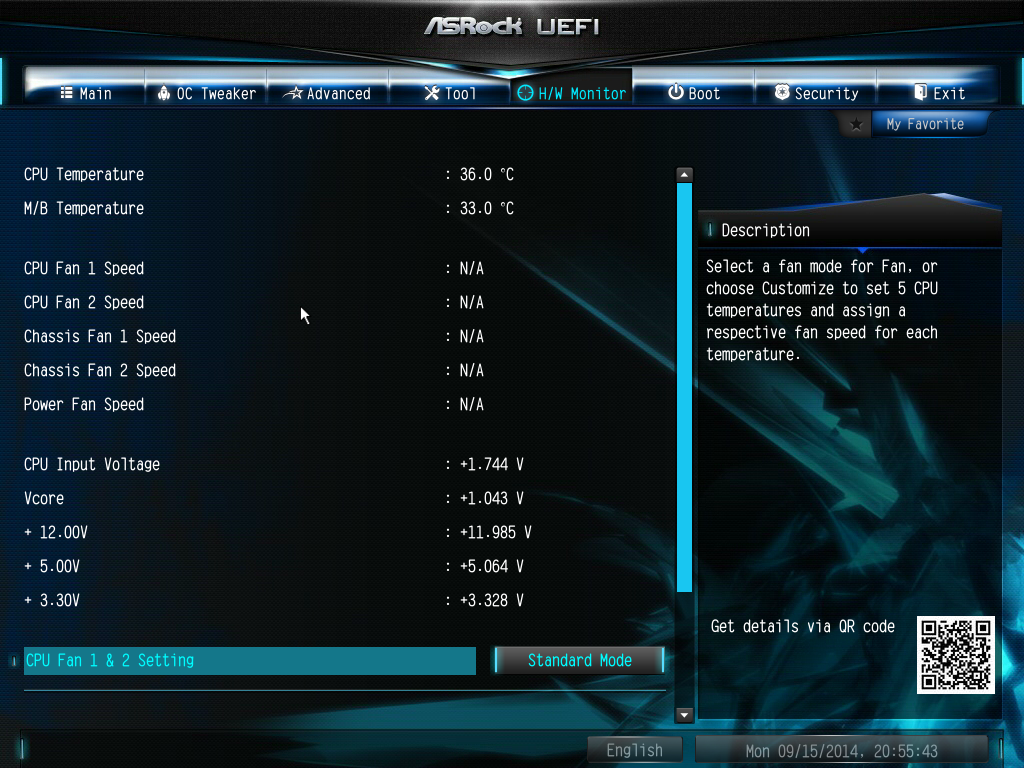

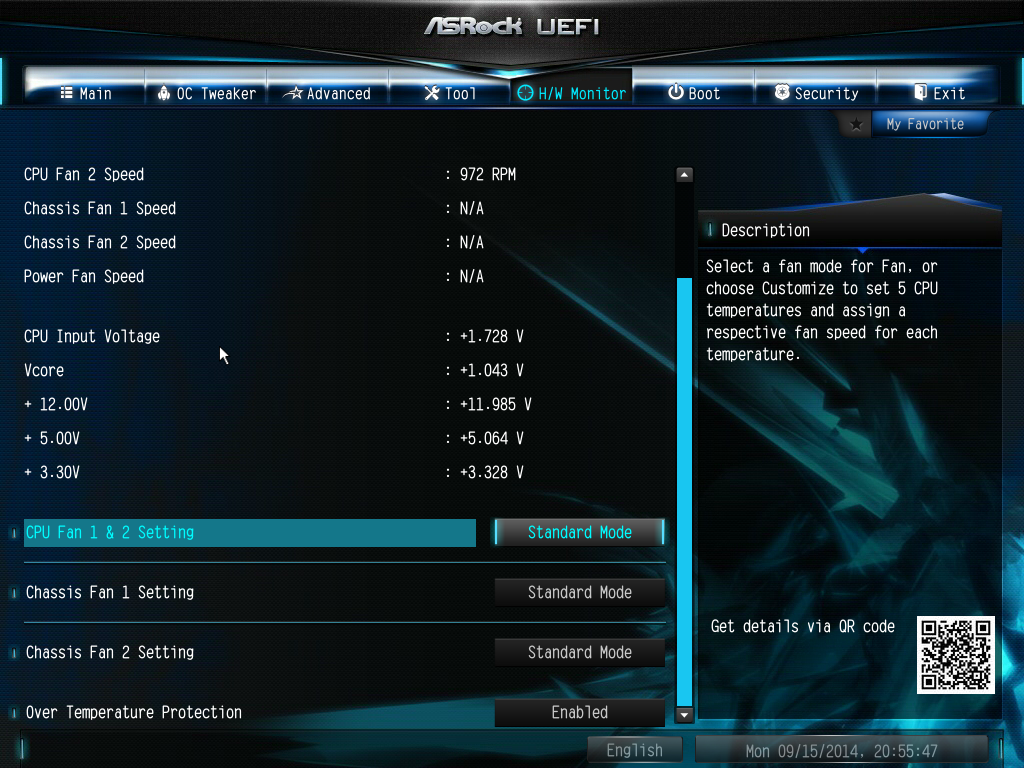

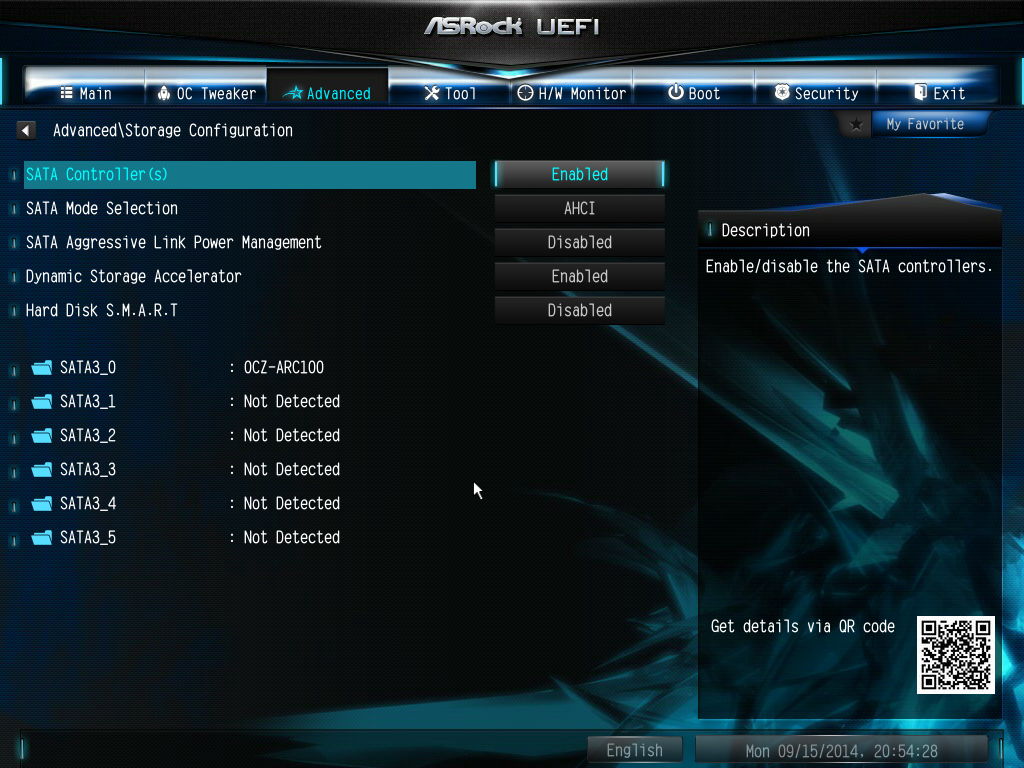

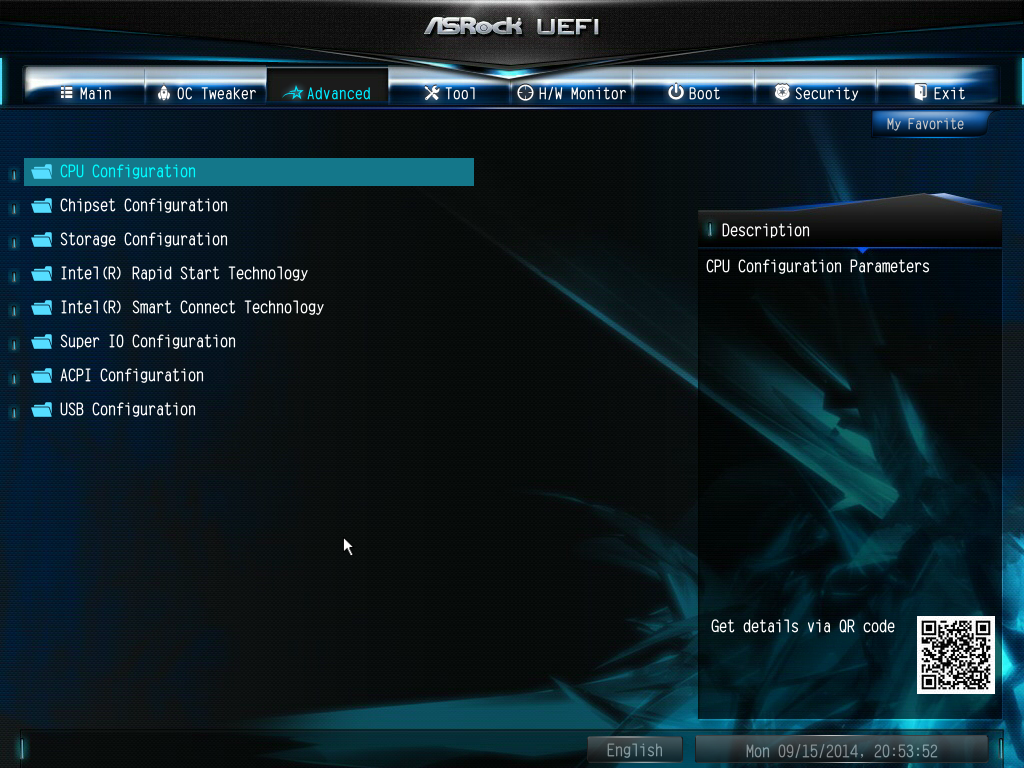

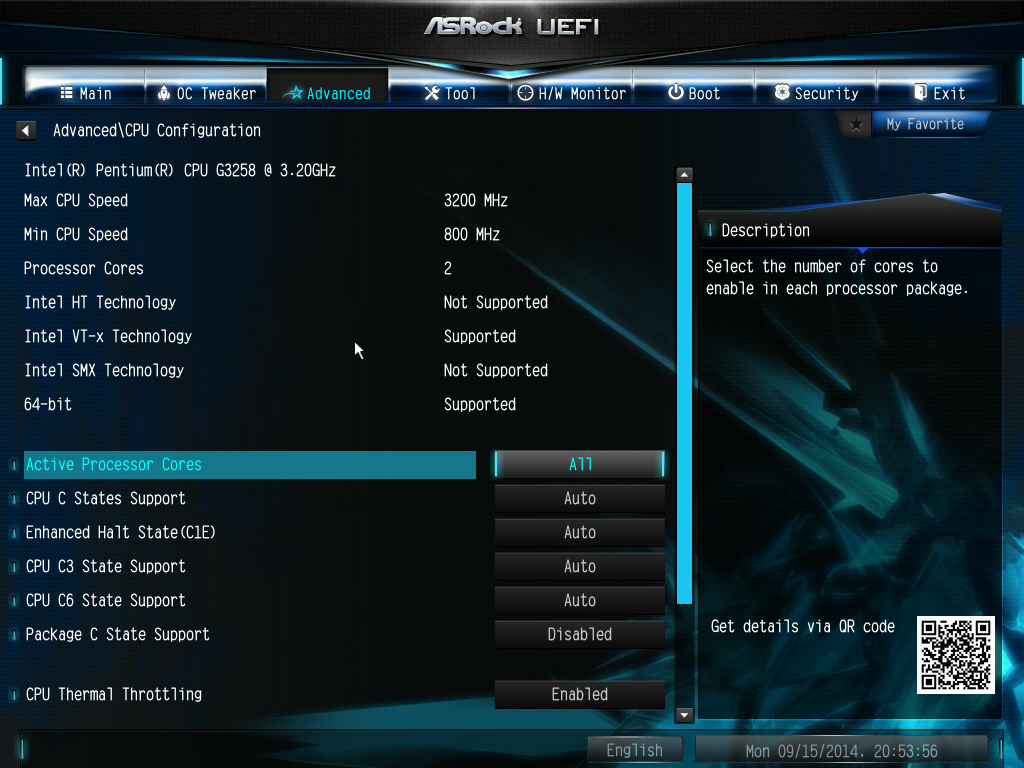

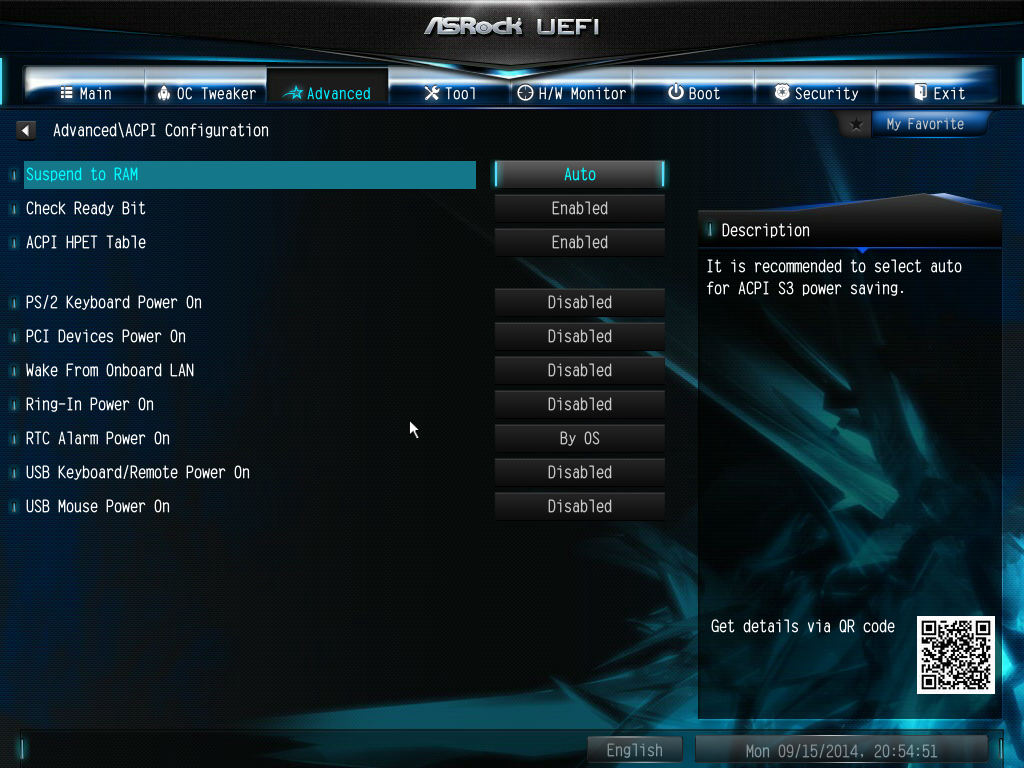

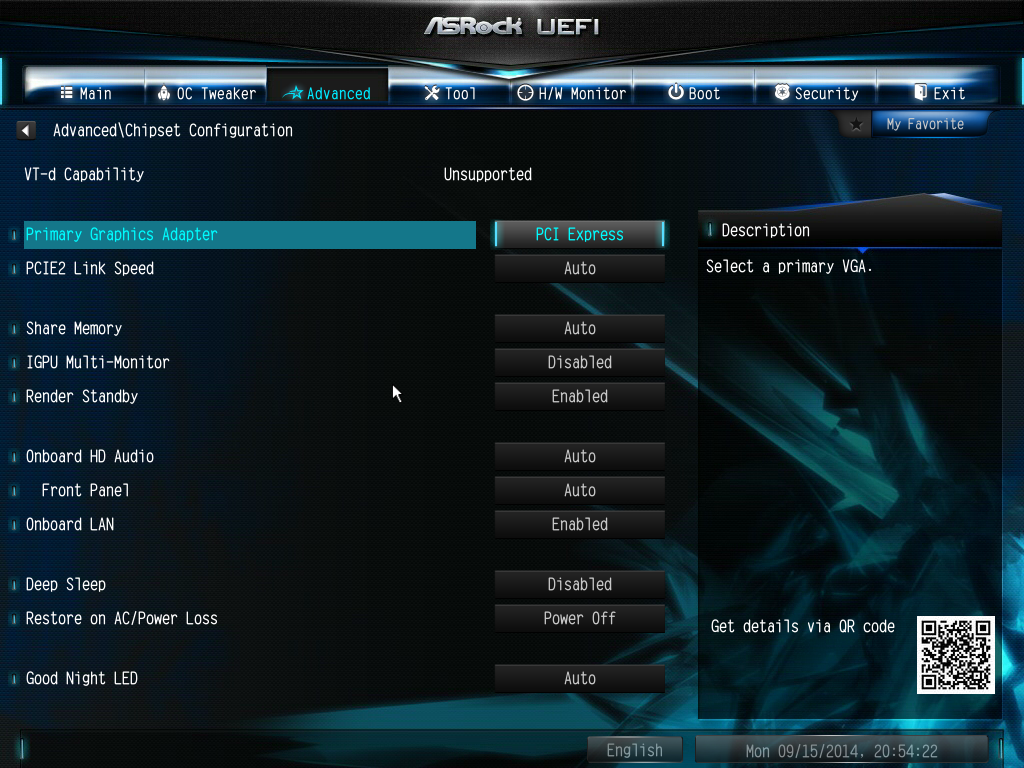

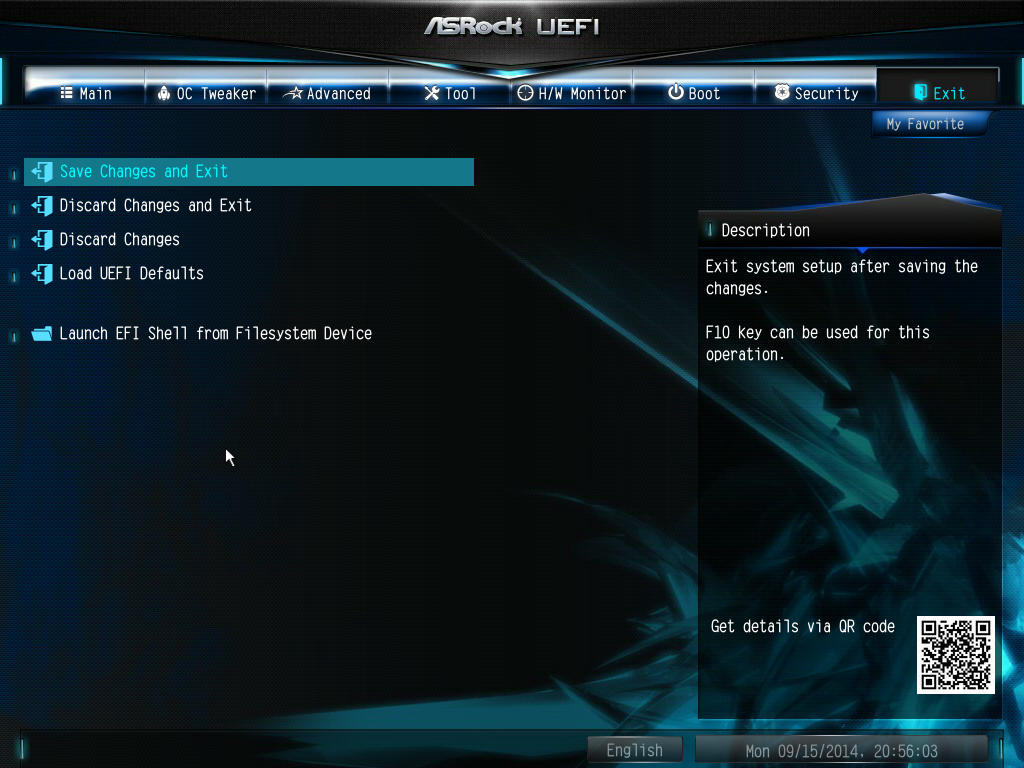

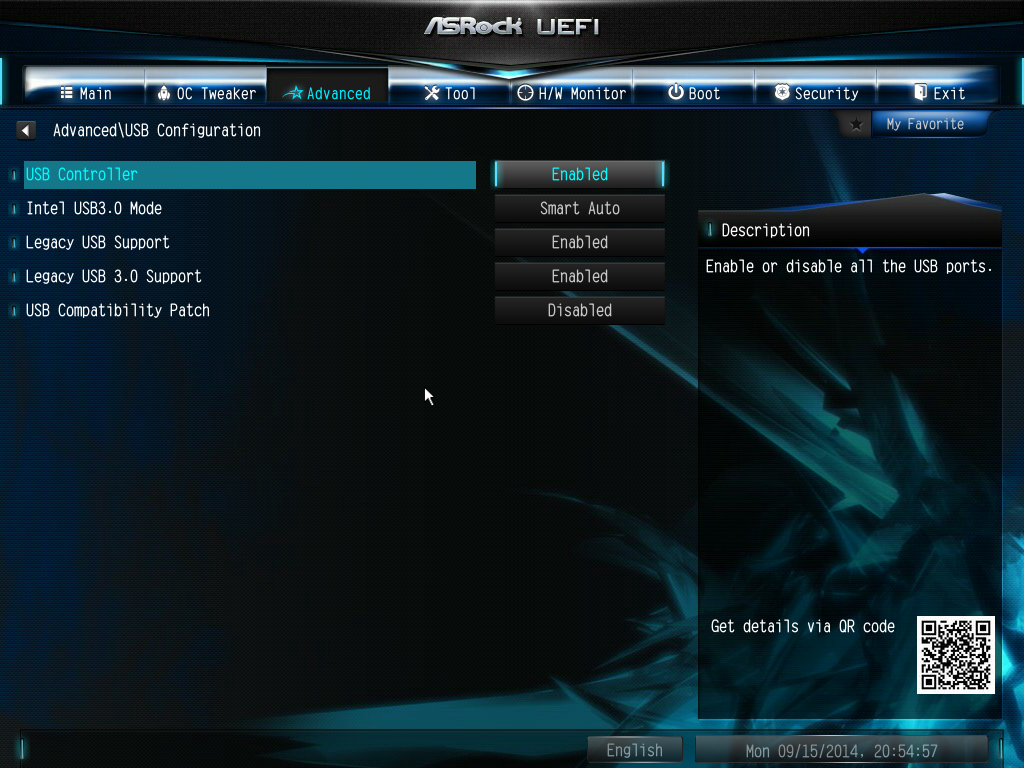

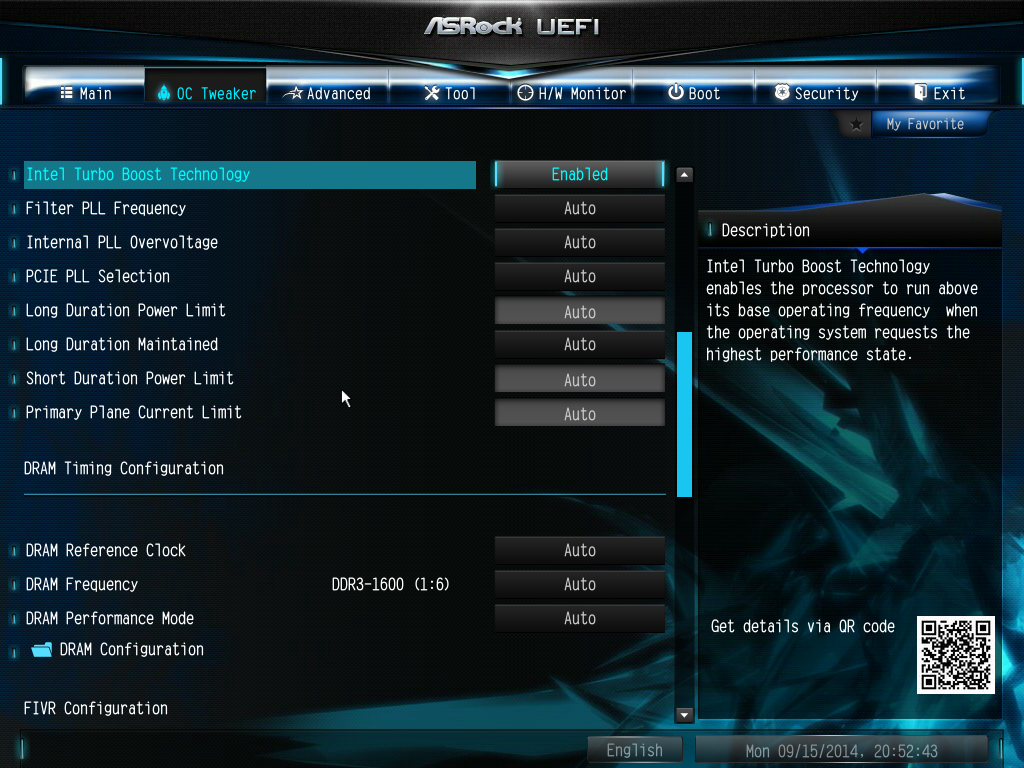

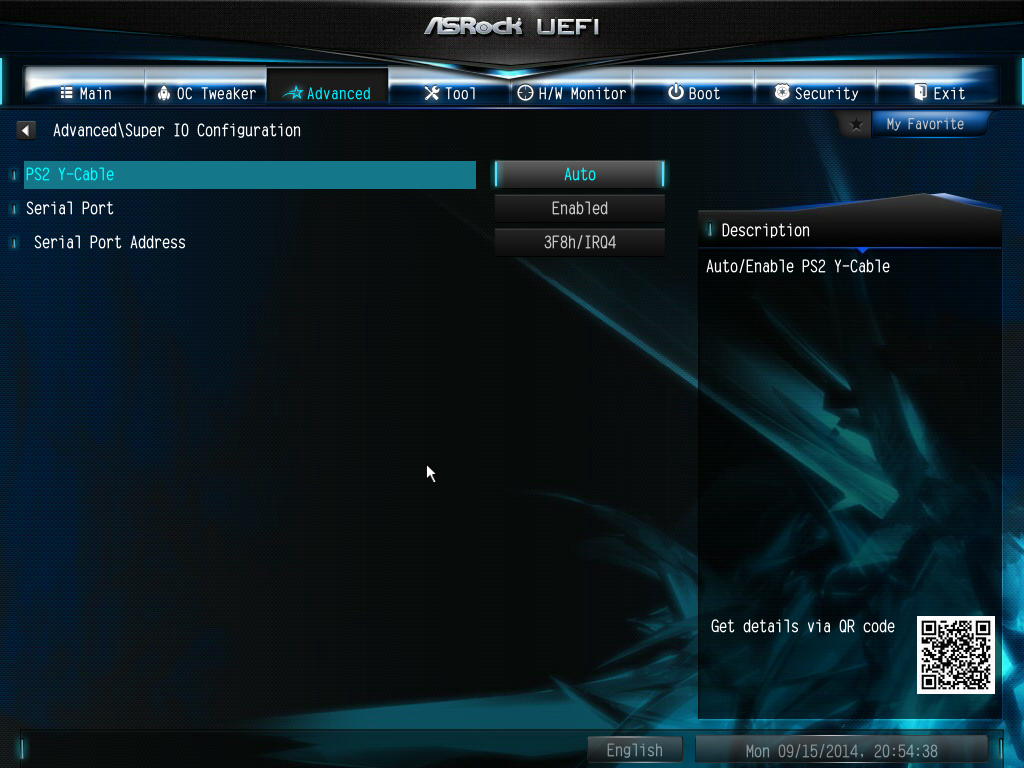

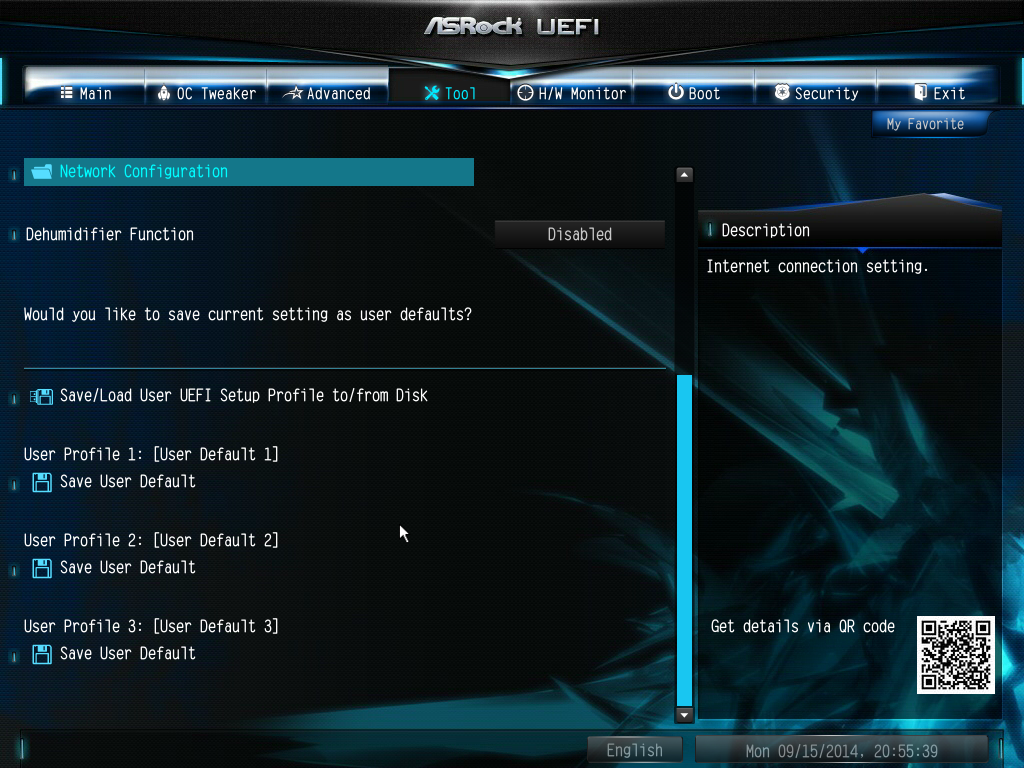

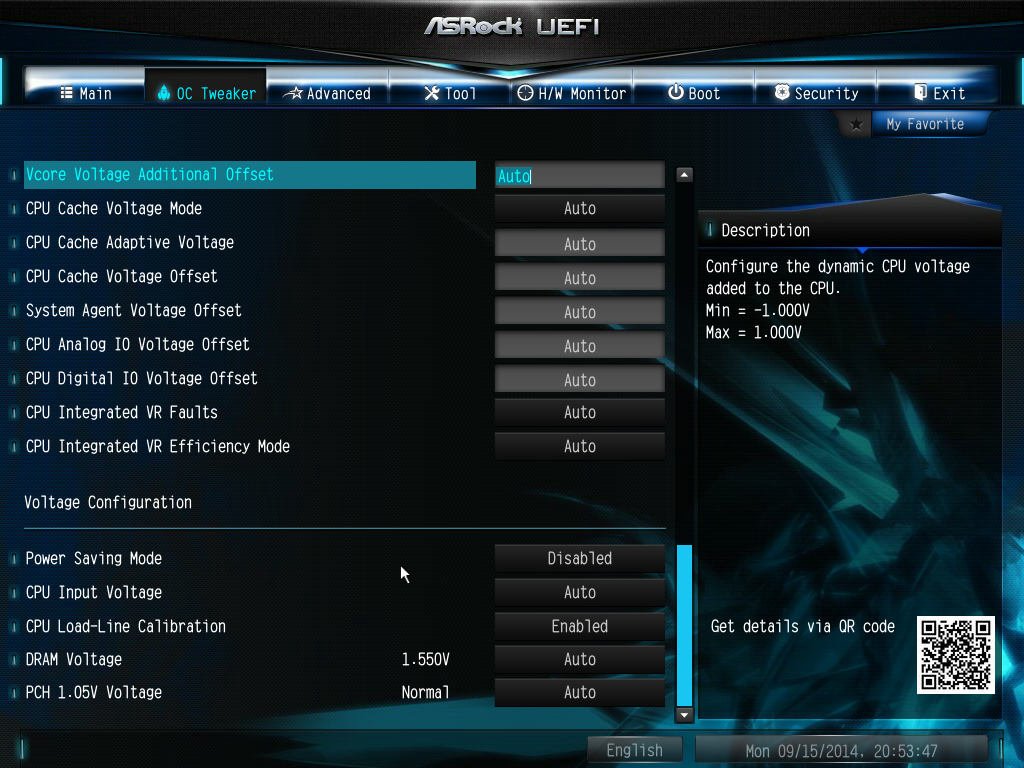

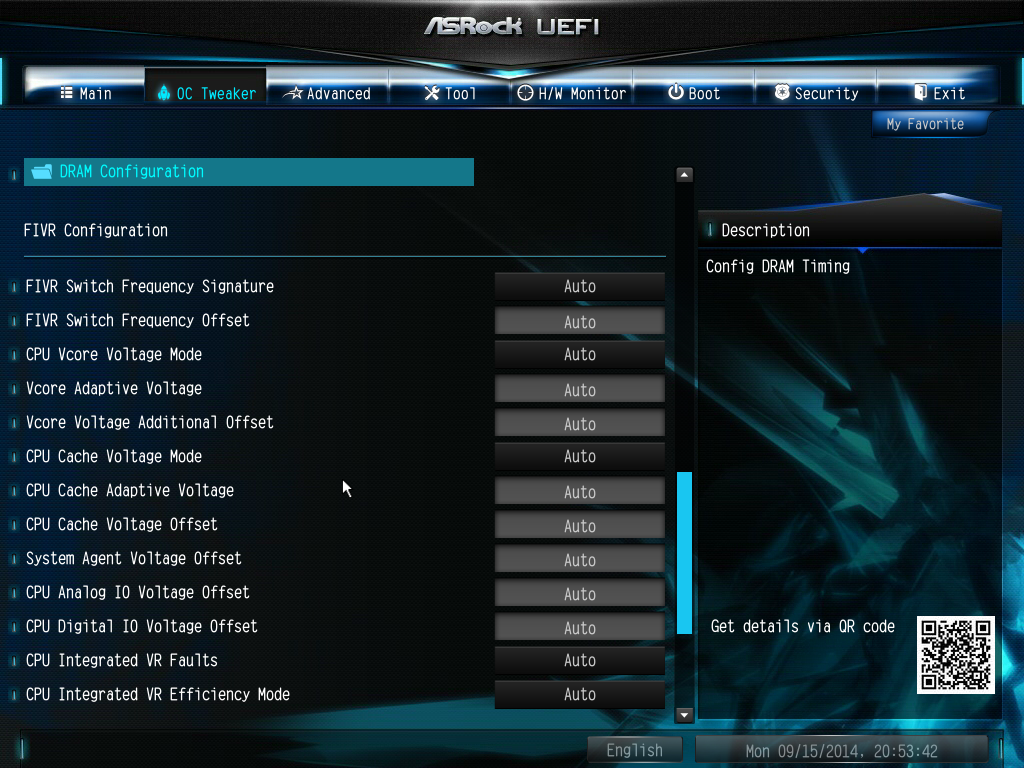

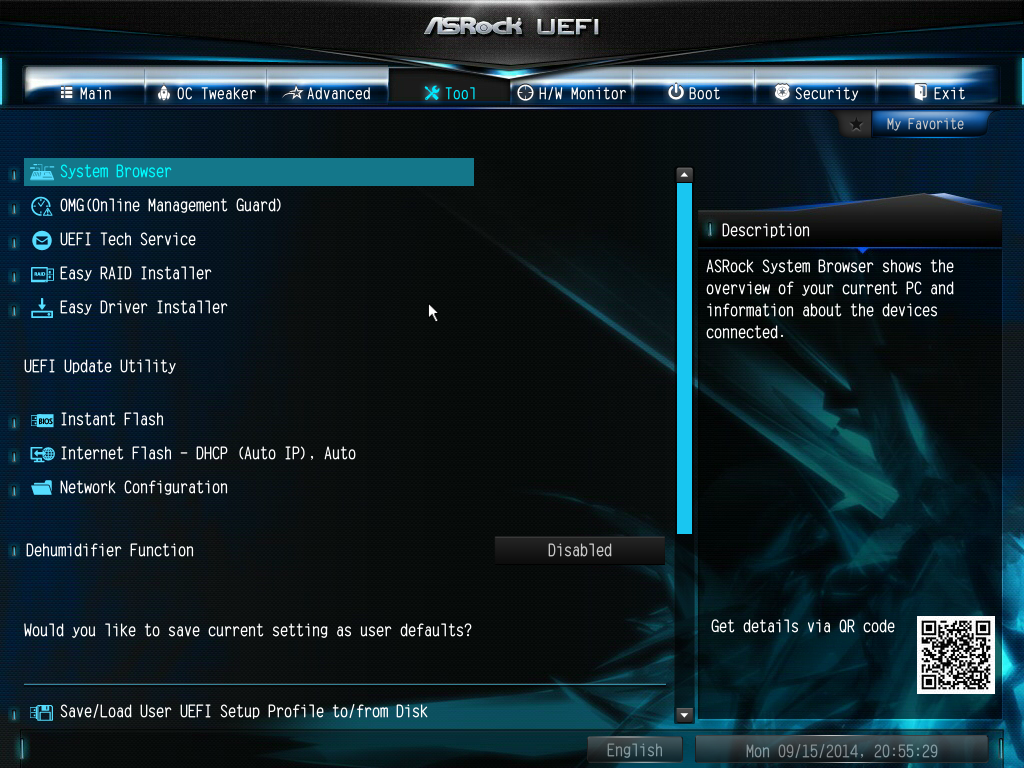

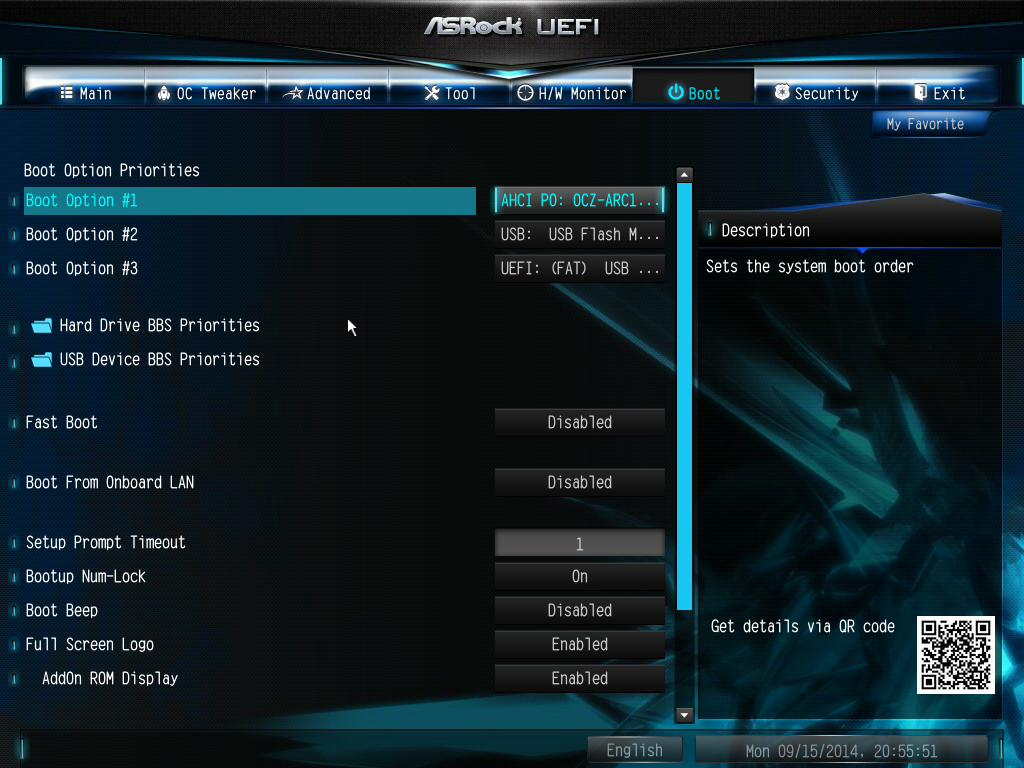

    Σε αυτή τη σελίδα βλέπουμε το UEFI BIOS της Asrock Z97 Anniversary. Είναι πλήρες και φιλικό και δε συναντήσαμε κανένα πρόβλημα κατά τη χρήση του. Τα χρώματα που ακολουθεί είναι τα ίδια με της μητρικής. Λεπτομέρειες για το BIOS και τις λειτουργίες του μπορείτε να βρείτε στο Manual της Asrock Z97 Anniversary.




    BIOS01.png?m=1411135330 BIOS02.png?m=1411135337



    BIOS03.png?m=1411135405 BIOS04.png?m=1411135412





    BIOS05.png?m=1411135423 BIOS06.png?m=1411135429





    BIOS07.png?m=1411135437 BIOS08.png?m=1411135445





    BIOS09.png?m=1411135452 BIOS10.png?m=1411135458





    BIOS11.png?m=1411135466 BIOS12.png?m=1411135473





    BIOS13.png?m=1411135480 BIOS14.png?m=1411135485





    BIOS15.png?m=1411135491 BIOS16.png?m=1411135497





    BIOS17.png?m=1411135505 BIOS18.png?m=1411135513





    BIOS19.png?m=1411135517 BIOS20.png?m=1411135526



    BIOS21.png?m=1411135531



    Αυτά με το BIOS και συνεχίζουμε στην επόμενη σελίδα με το συνοδευτικό λογισμικό.

    Συνοδευτικό Λογισμικό - Για να κάνουμε τη ζωή μας εύκολη

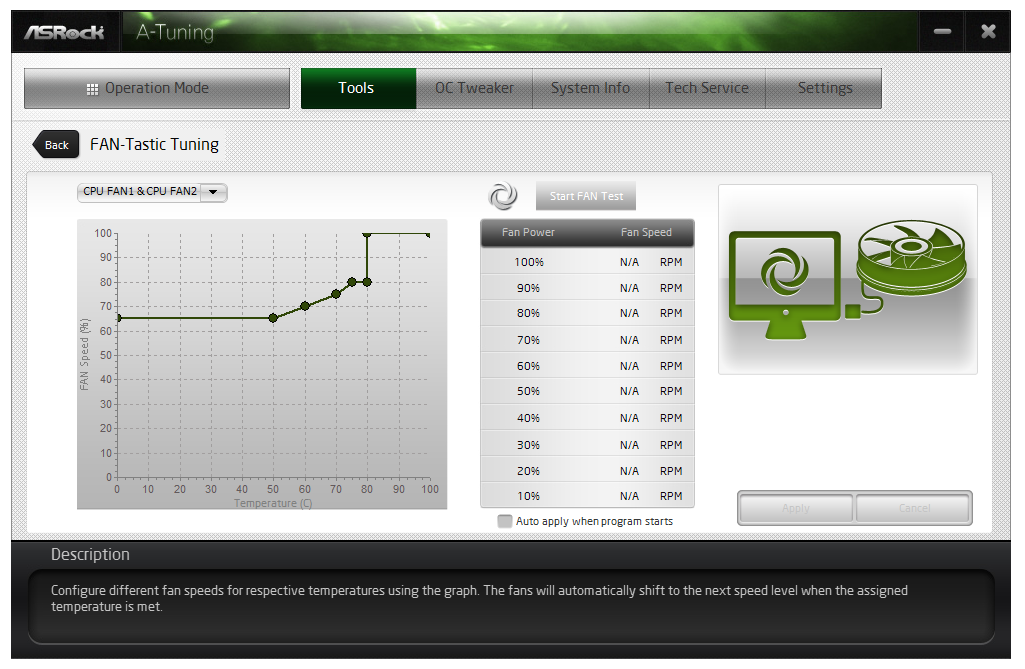

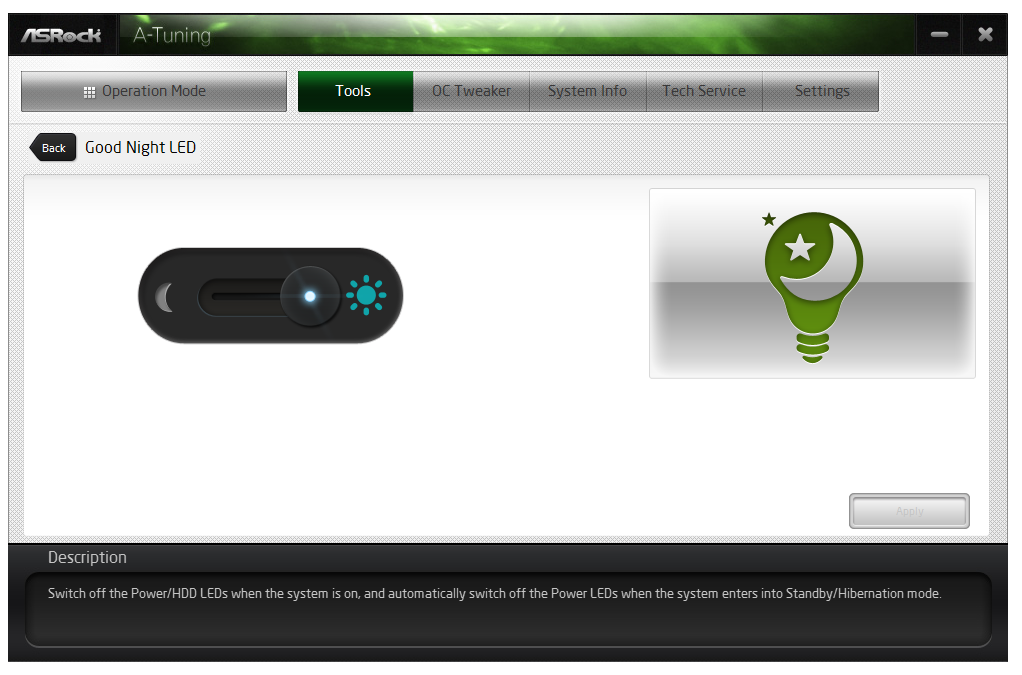

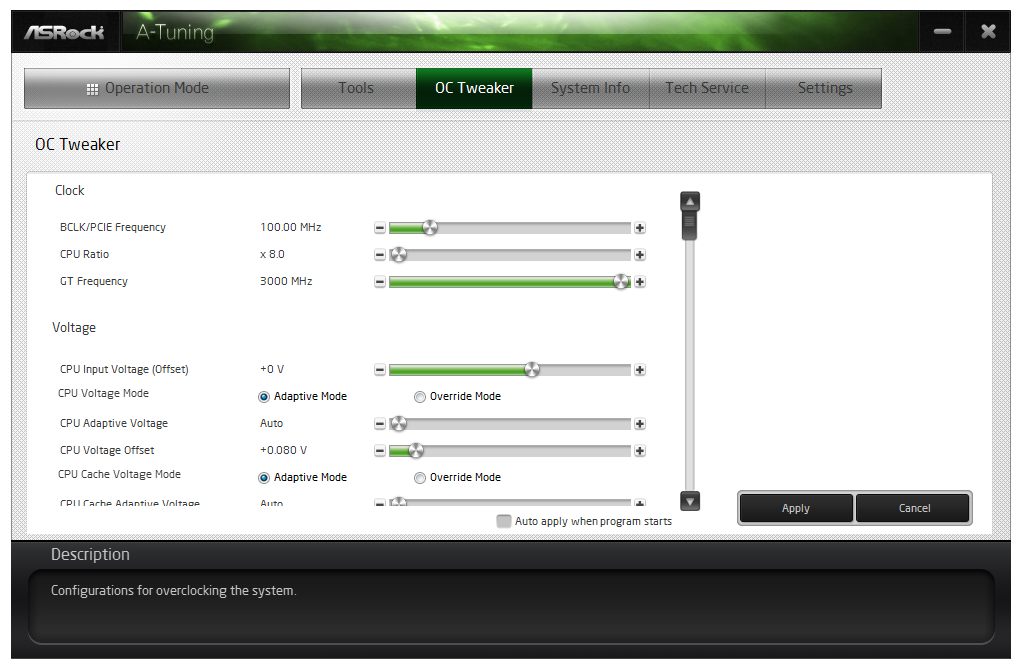

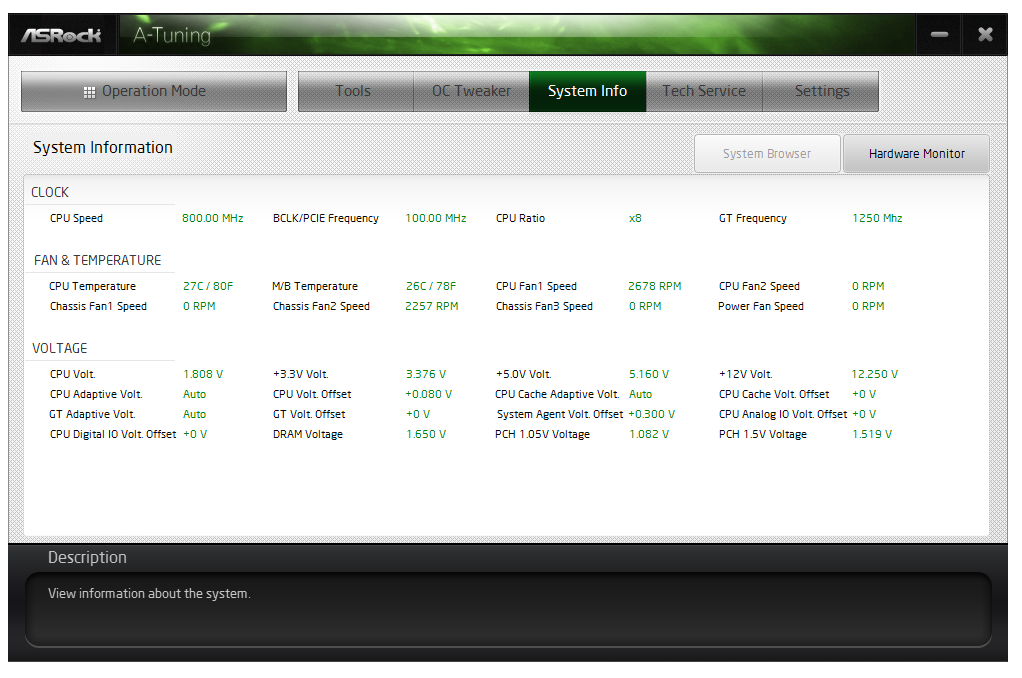

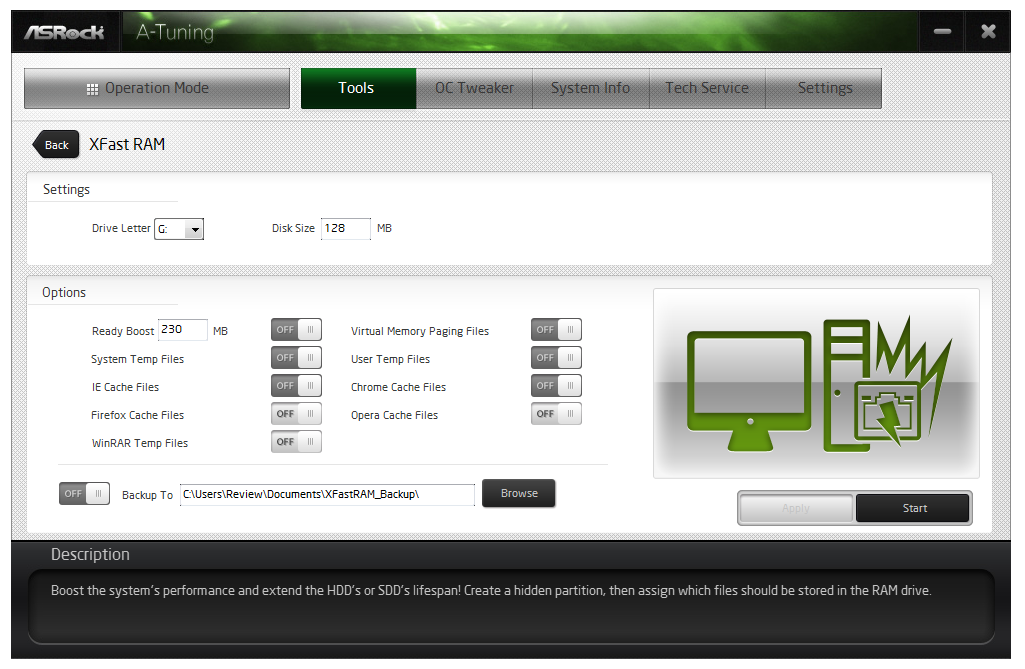

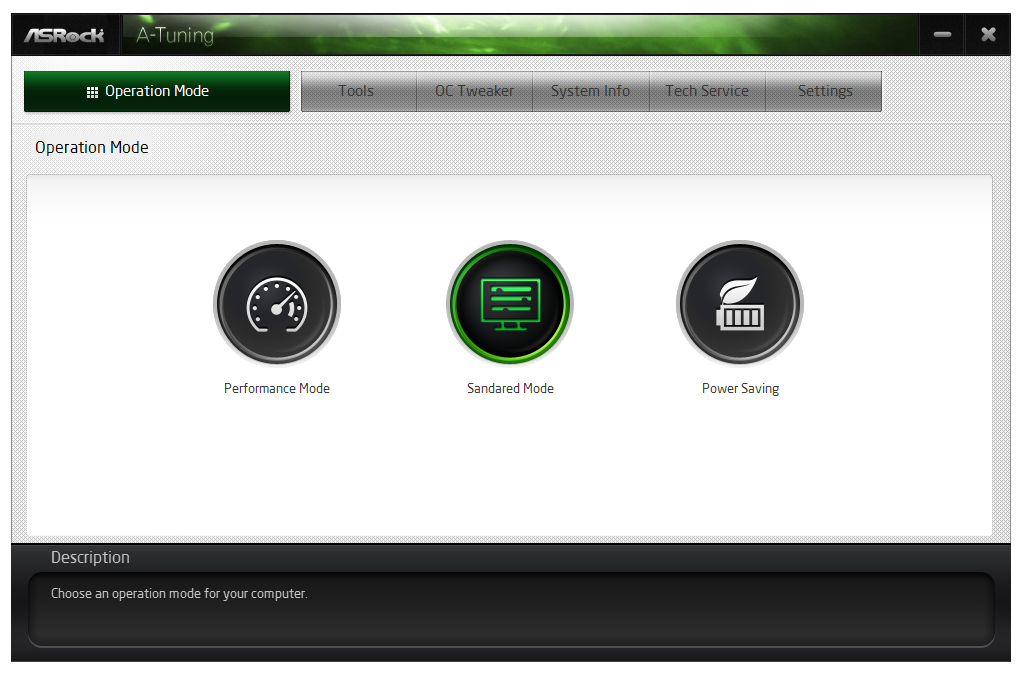

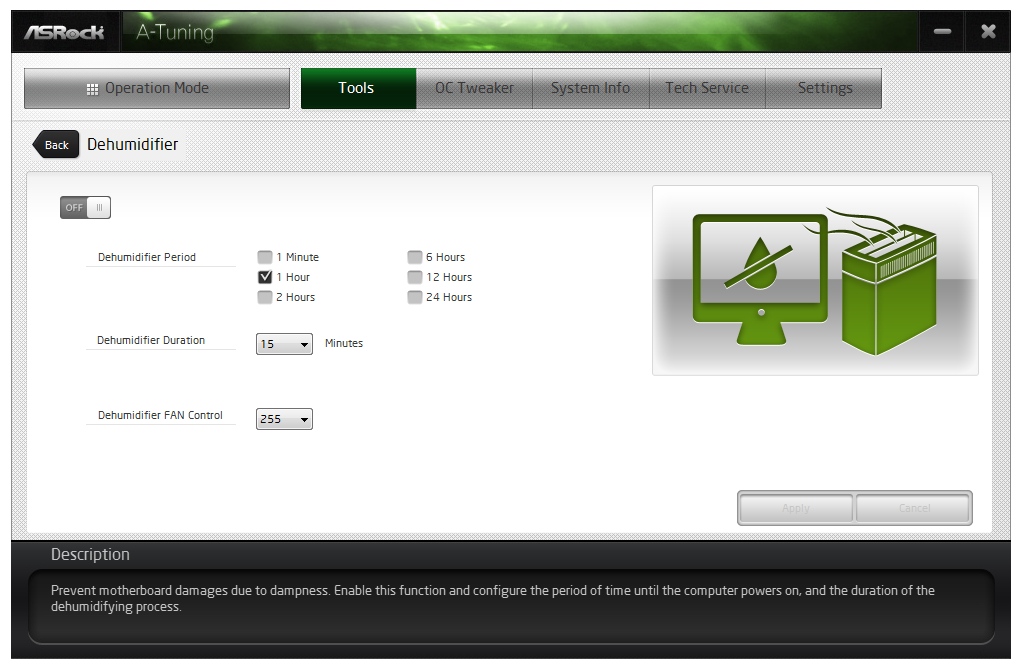

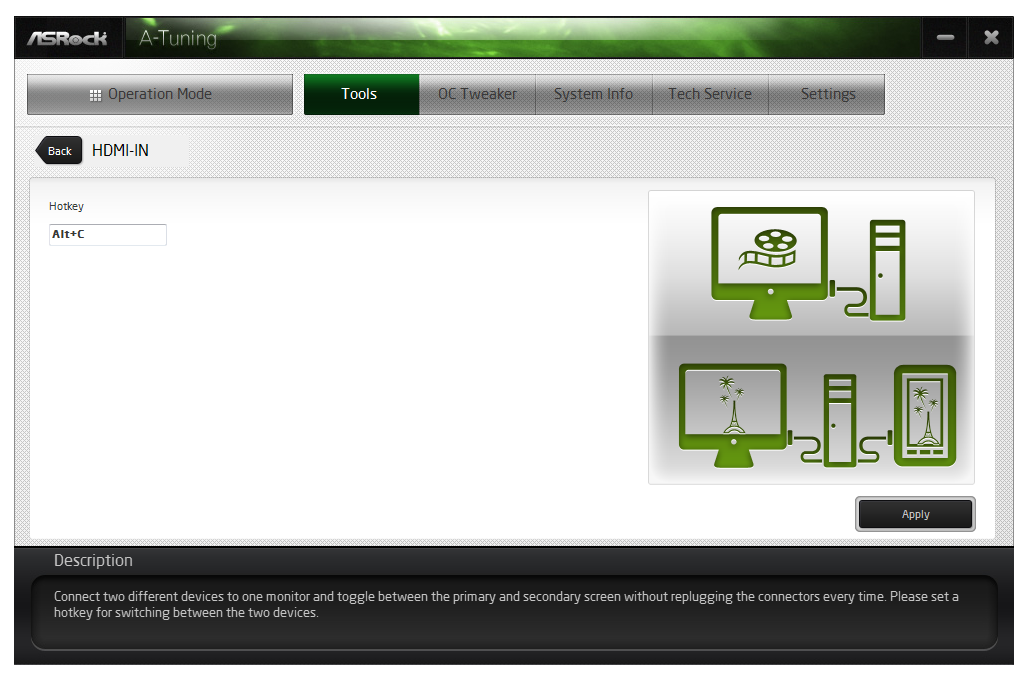

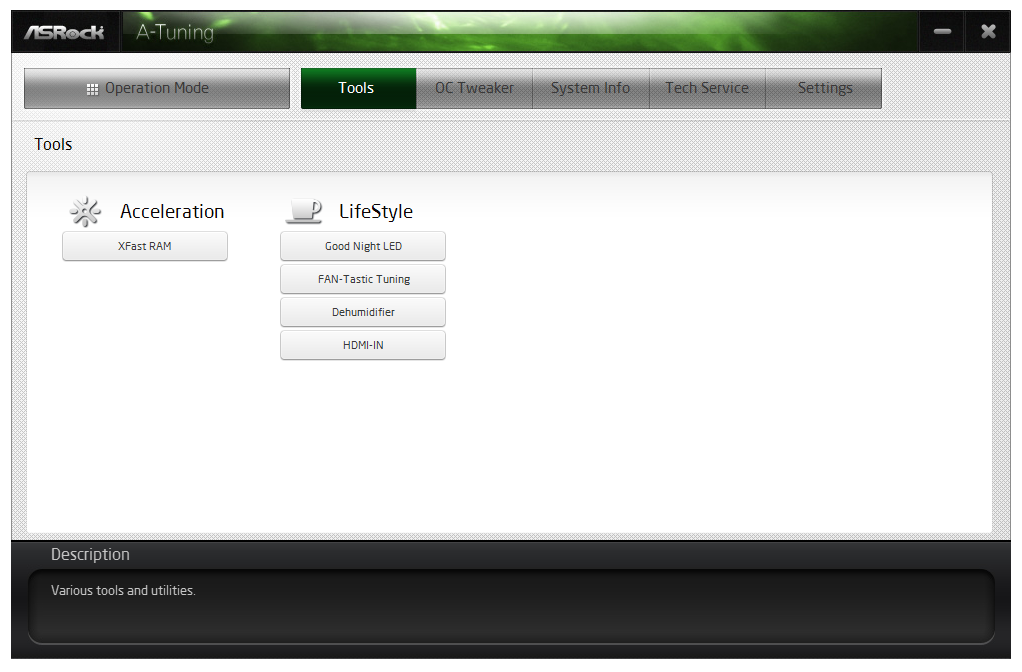

    Το πιο εντυπωσιακό στοιχείο του συνοδευτικού λογισμικού της Asrock Z97 Anniversary είναι το Asrock A-Tuning το οποίο βλέπετε στις ακόλουθες φωτογραφίες και εκτελεί μια πληθώρα λειτουργιών συμπεριλαμβανομένης και της δυνατότητας υπερχρονισμού κατ' ευθείαν μέσα από τα windows.


    A-Tuning01.png?m=1411134977


    A-Tuning02.png?m=1411134985 A-Tuning03.png?m=1411134992



    A-Tuning04.png?m=1411134999 A-Tuning05.png?m=1411135005



    A-Tuning06.png?m=1411135021 A-Tuning07.png?m=1411135033



    A-Tuning08.png?m=1411135044 A-Tuning09.png?m=1411135059



    Λεπτομερής ανάλυση των λειτουργιών του A-Tuning γίνεται στη σελίδα 23 του Manual της Asrock Z97 Anniversary για όποιον ενδιαφέρεται και δε θα σας κουράσουμε επαναλαμβάνοντάς τα ίδια εδώ.

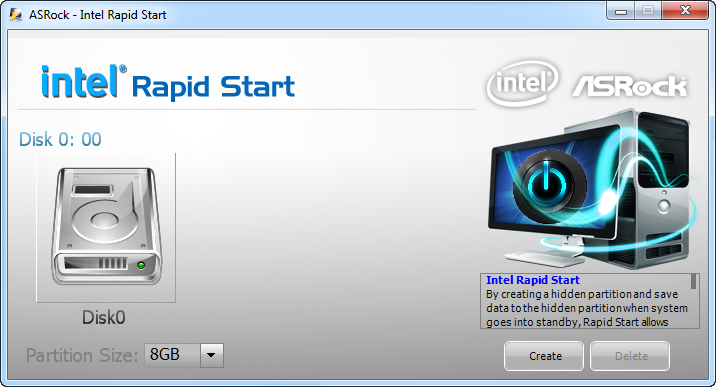

    Ακολουθεί screenshot από το Intel Rapid Start...


    IntelRapidStart.png?m=1411135085



    ... που φροντίζει για την άμεση εκκίνηση του συστήματος μέσω ενός κρυφού partition που χρησιμοποιείται για το σκοπό αυτό. Και πάλι λεπτομέρειες στο Manual της Asrock Z97 Anniversary.

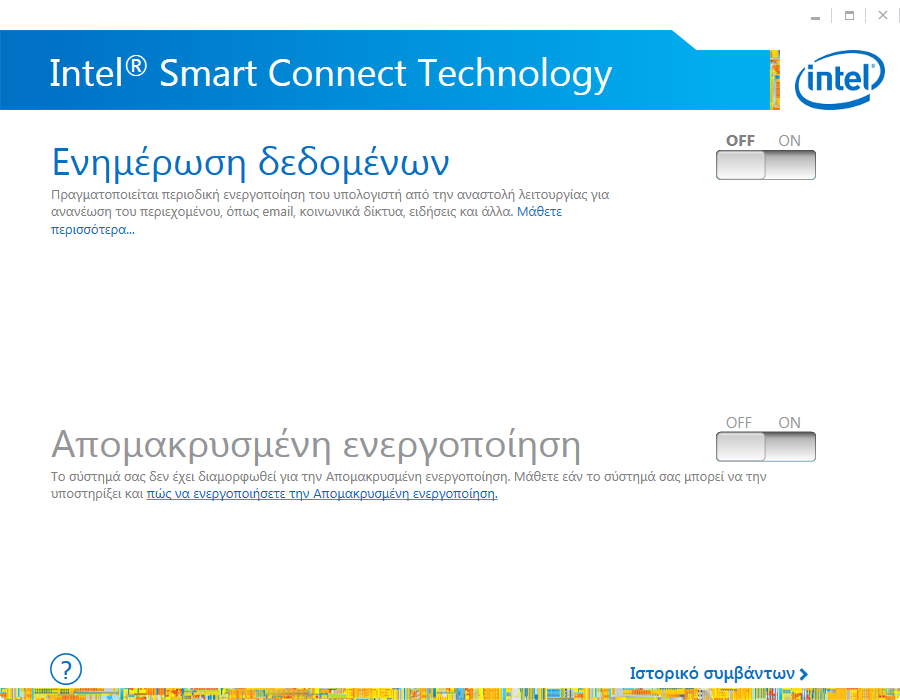

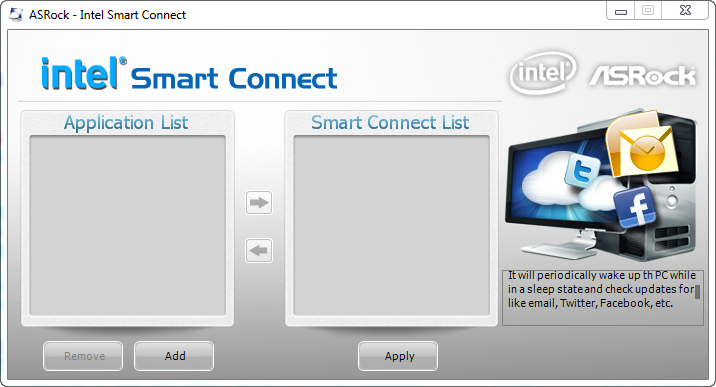

    Και ακολουθεί το Intel Smart Connect που αναλαμβάνει να "ξυπνάει" τον υπολογιστή περιοδικά αν τον έχετε θέσει σε λήθαργο (sleep) και να ελέγχει αν έχετε μηνύματα σε email, twitter, facebook κλπ. Λεπτομέρειες πάλι στο manual, για το οποίο δε θα ξαναβάλουμε link.




    IntelSmartConnect1.png?m=1411135095 IntelSmartConnect2.png?m=1411135101

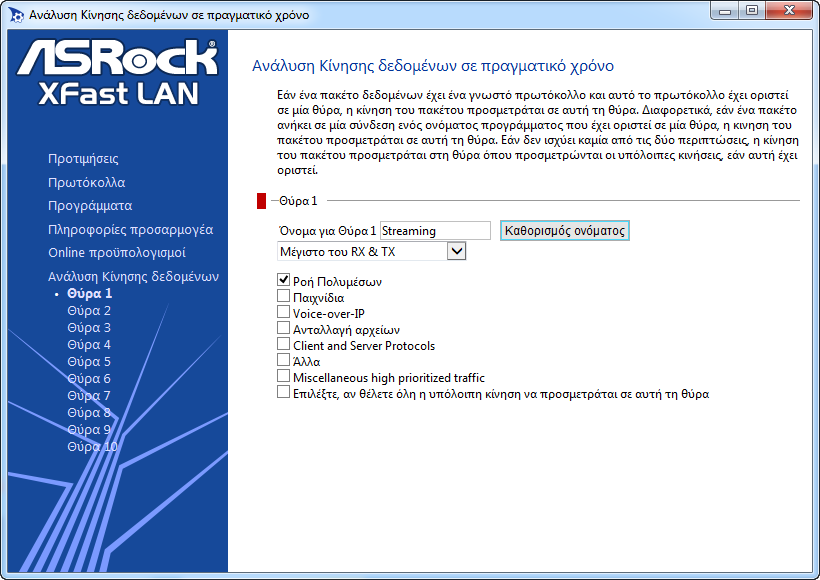

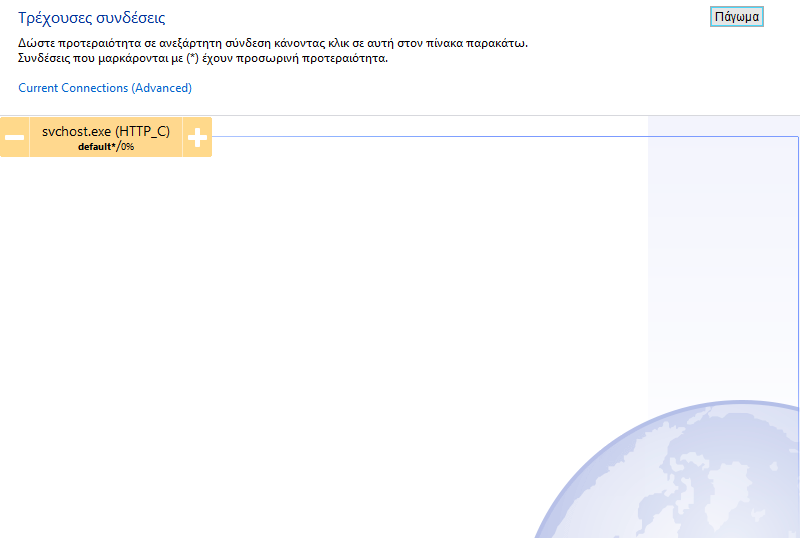

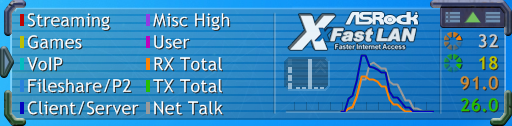

    Το XFastLan μας δίνει με πολύ όμορφο και γραφικό τρόπο πληροφορίες για τη ροή δεδομένων κατά είδος από το δίκτυό μας.


    XFastLan1.png?m=1411135130


    XFastLan2.png?m=1411135136 XFastLan3.png?m=1411135139

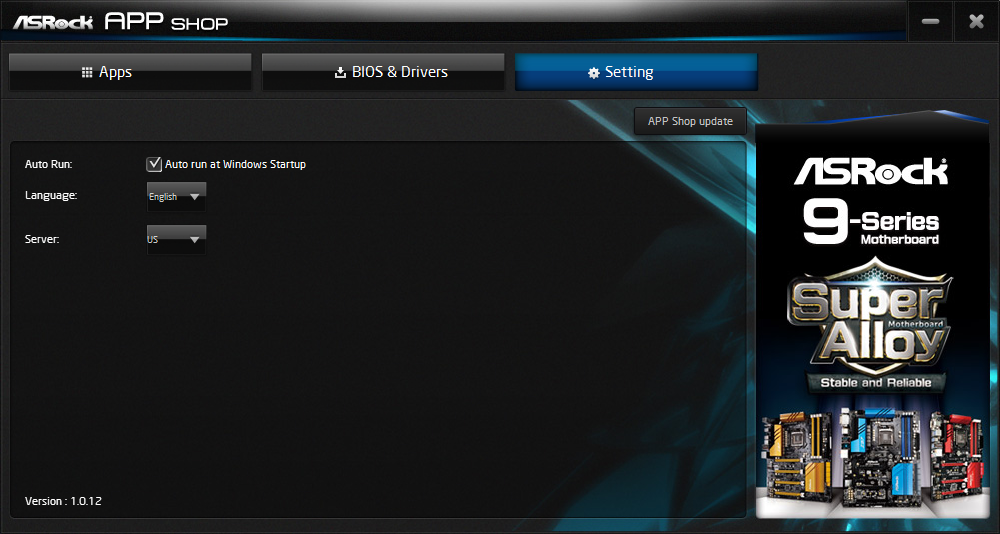

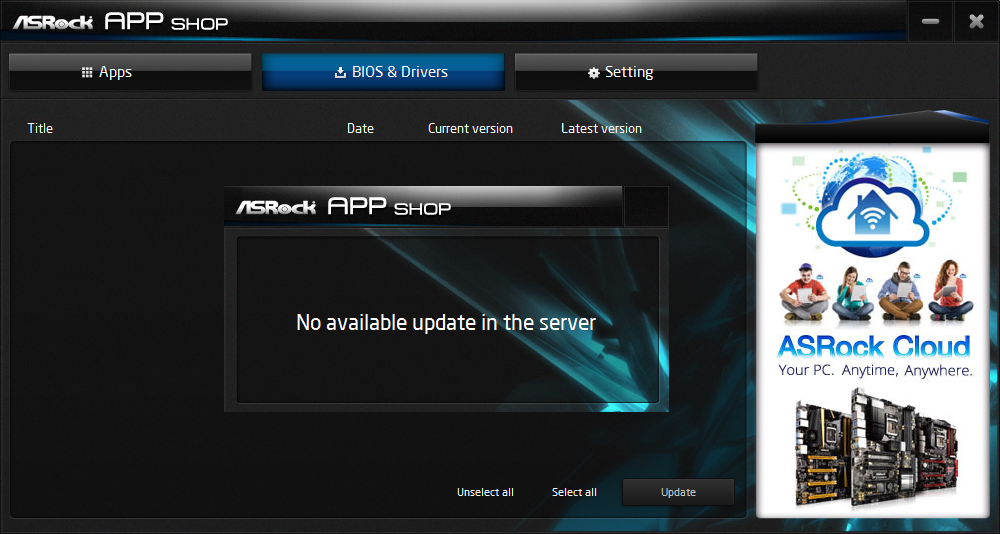

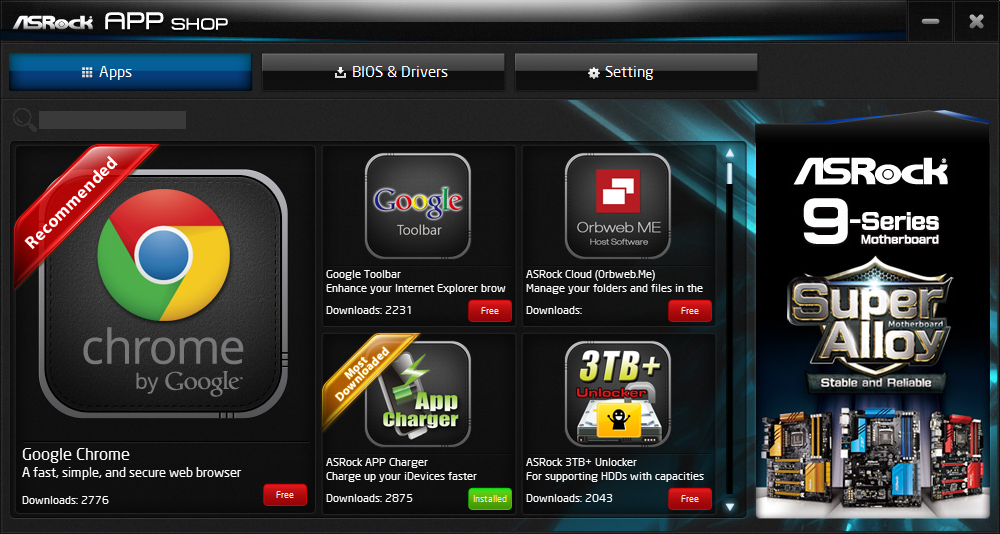

    Τελευταίο σας παρουσιάζουμε το Asrock APP Shop που μας δίνει τη δυνατότητα να κατεβάζουμε από το διαδίκτυο εφαρμογές, BIOS Update και drivers για τη μητρική μας.


    AppShop1.png?m=1411134943


    AppShop2.png?m=1411134957 AppShop3.png?m=1411134967



    Πλήρες το πακέτο, έτσι; Κι όμως έχει κάτι ακόμα!

    Για αυτό θα σας παραθέσουμε το link από τη σελίδα της αντίστοιχης εταιρίας στην οποία περιγράφονται διεξοδικά οι δυνατότητες που σας προσφέρει:

    OrbWebMe

    Και κάπου εδώ ολοκληρώνεται το πακέτο του λογισμικού που συνοδεύει την Asrock Z97 Anniversary.

    Ακολουθεί η παρουσίαση του συστήματος δοκιμών και της μεθοδολογίας.

    Σύστημα δοκιμών και μεθοδολογία - Getting ready to rummble!

    Το σύστημα δοκιμών μας είναι στημένο πάνω στο Cooler Master Lab Test Bench V1.0, εξοπλισμένο με το τροφοδοτικό V650, επίσης της Cooler Master, την οποία και ευχαριστούμε θερμά για την παραχώρηση των εν λόγω εξαρτημάτων.

    Ο επεξεργαστής είναι ο Intel G3258 Anniversary Edition, η μνήμη είναι στα 8GB και χρονισμένη στα 1600 MHz, όπου αυτό το επιτρέπει η μητρική, και η κάρτα γραφικών που χρησιμοποιήθηκε είναι μια Nvidia GTX 550 Ti σε υλοποίηση EVGA. Τέλος, ο SSD που χρησιμοποιήθηκε είναι ο OCZ ARC 100 240GB που είχαμε δει σε πρόσφατο review.

    Το λειτουργικό σύστημα πάνω στο οποίο γίνονται οι δοκιμές είναι τα Windows 7 64bit και περιλαμβάνει εκτός από όλους τους drivers και τα βασικά προγράμματα που έρχονται με τη δοκιμαζόμενη μητρική, με σκοπό να πετύχουμε ένα πιο ρεαλιστικό και κοντά στην πραγματικότητα περιβάλλον δοκιμών. Ο driver του SATA controller που χρησιμοποιήθηκε ήταν ο Intel 13.10.1058, προφανώς σε AHCI mode.


    IMG_1336s.JPG?m=1411638908



    Οι δοκιμές στις οποίες θα υποβάλουμε την Asrock Z97 Anniversary χωρίζονται σε 7 κατηγορίες:

    1: Δοκιμασίες επεξεργαστή και μνήμης με συνθετικά μετροπρογράμματα αλλά και λειτουργικά προγράμματα που παρέχουν την δυνατότητα μέτρησης επιδόσεων. Εδώ θα δούμε πόσο καλά λειτουργούν τα υποσυστήματα της μητρικής που σχετίζονται με την επικοινωνία του επεξεργαστή και της μνήμης.

    2: Δοκιμασίες με μετροπρογράμματα 3D επιδόσεων για να βάλουμε στο παιχνίδι και την επικοινωνία της κάρτας γραφικών.

    3: Δοκιμασίες απόδοσης με πραγματικά παιχνίδια που διαθέτουν και λειτουργία μέτρησης επιδόσεων.

    4: Δοκιμασίες πραγματικών εφαρμογών! Εδώ με την ειδική σουίτα που δημιούργησε για εμάς ο προγραμματιστής Στέλιος Σηφάκης (τον οποίον ευχαριστούμε θερμά) εκτελούνται κάποιες από τις πιο συνηθισμένες εργασίες που κάνει ένας χρήστης και χρονομετρούνται. Σε αυτές τις δοκιμές δίνουμε τη μεγαλύτερη βαρύτητα μιας και αναδεικνύουν την πραγματική εμπειρία που έχει ο χρήστης.

    5: Δοκιμασίες ταχύτητας του SSD μας σε σύνδεση SATA αλλά και USB με το γνωστό μετροπρόγραμμα CrystalDiskMark για να δούμε την εύρυθμη λειτουργία του διαύλου SATA αλλά και των θυρών USB.

    6: Μετρήσεις της ποιότητας του ήχου που παρέχει η ενσωματωμένη στη μητρική κάρτα ήχου.

    7: Μετρήσεις κατανάλωσης του συστήματος και βασικές δυνατότητες υπερχρονισμού.

    Οι μητρικές που περιλαμβάνονται στα συγκριτικά μας είναι, η Gigabyte GA-B85M-HD3 rev1 (BIOS vF10), η Asrock H97 Killer (BIOS v 1.20), η Asrock Z97X Killer (BIOS v1.50) και φυσικά, η πριγκίπισσα μας, Asrock Z97Anniversary (BIOS v1.10).

    Μείνετε συντονισμένοι. Μετά τις δοκιμές ακολουθεί σχολιασμός και βαθμολογία!

    Δοκιμασίες επεξεργαστή και μνήμης - Αρχίζουν τα όργανα

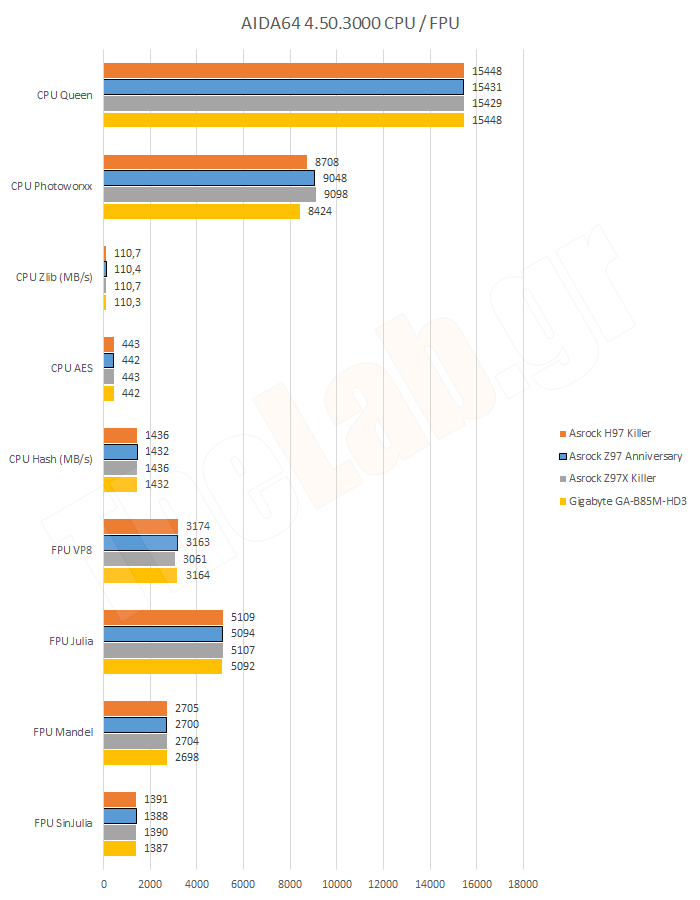

    Ξεκινάμε με τις δοκιμασίες του AIDA64 για επεξεργαστή και μνήμη


    Synth01AIDA64CPU.png?m=1411135679

    Synth02AIDA64RAM.png?m=1411135683



    Παρατηρούμε μια υπεροχή των μητρικών με Z97 όσον αφορά τις δοκιμασίες της μνήμης καθώς και της δοκιμασίας CPU Photoworxx που φαίνεται να είναι αρκετά εξαρτώμενη από τη μνήμη. Αυτό συμβαίνει γιατί οι άλλες 2 μητρικές υποστηρίζουν συχνότητα μνήμης έως και 1400 MHz και συνεπώς περιορίζουν σε αυτή τη συχνότητα τις 1600άρες μνήμες μας. Αντιθέτως τα BIOS των μητρικών με chipset Z97 επιτρέπουν συχνότητα στις μνήμες έως και 4000 MHz (!) συνεπώς εκμεταλλεύονται πλήρως τις μνήμες μας που χρονίζονται στα 1600 MHz. Εννοείται ότι αν είχαμε πιο γρήγορες μνήμες η διαφορά στις δοκιμασίες θα ήταν ακόμη μεγαλύτερη.

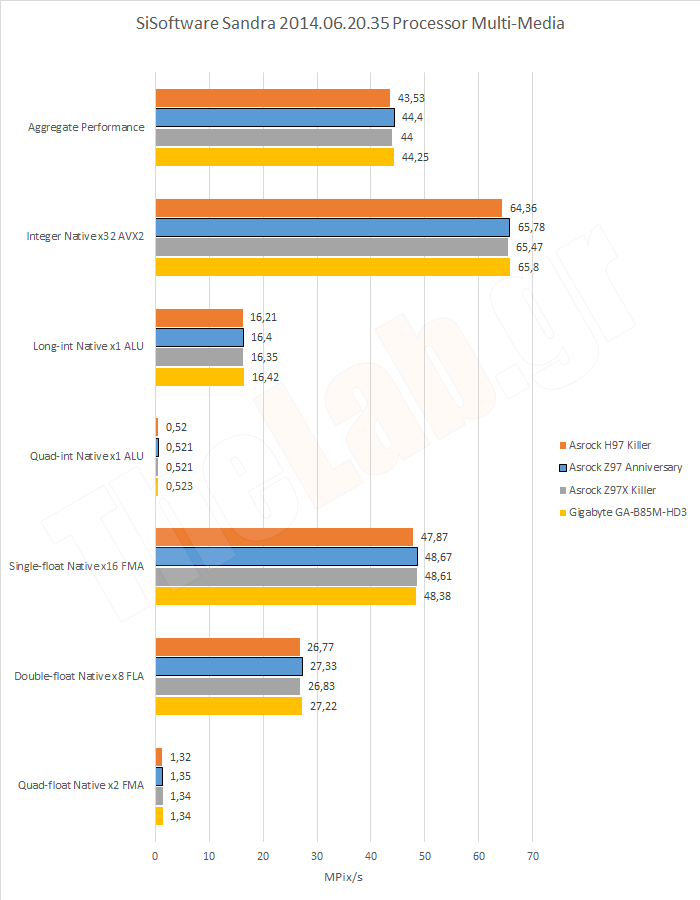

    Συνεχίζουμε με τις δοκιμασίες του SiSoftware Sandra


    Synth03SandraCPUArithmetic.png?m=1411135

    Synth04SandraCPUMulti.png?m=1411135691

    Synth05SandraCPUCrypt.png?m=1411135694

    Synth06SandraCPUFinancial.png?m=14111356

    Synth07SandraCPUScientific.png?m=1411135

    Synth08SandraCPUDotNetArithm.png?m=14111

    Synth09SandraCPUDotNetMulti.png?m=141113



    Παρατηρούμε ότι τα αποτελέσματα είναι εντός του στατιστικού σφάλματος κοινά για όλες τις μητρικές. Αυτό είναι φυσιολογικό δεδομένου ότι ουσιαστικά μετράμε τον επεξεργαστή μας που είναι παντού ο ίδιος.

    Αυτό που περιμένουμε να δούμε είναι αν κάποια μητρική θα παρουσιάσει πρόβλημα στην πλήρη εκμετάλλευση του επεξεργαστή στις δοκιμές που κάνουμε. Ευτυχώς δε βλέπουμε τέτοιο πρόβλημα και όλα πάνε καλά.

    Το ίδιο συμβαίνει και στις επόμενες δοκιμασίες...


    Synth10SuperPi.png?m=1411135715

    Synth11wPrime.png?m=1411135719

    Synth12Fritz.png?m=1411135727

    Synth13WinRar.png?m=1411135733



    Στο WinRar to Β85 υπολείπεται των Z97 και H97, μια σπάνια εξαίρεση σε μια σειρά από πανομοιότυπα αποτελέσματα.

    Συνεχίζουμε με τις υπόλοιπες δοκιμασίες...


    Synth14Truecrypt.png?m=1411135739

    Synth15Cinebench.png?m=1411135743

    Synth16H264HD.png?m=1411135746

    Synth17POVRay.png?m=1411135750

    Synth18MediaEspresso.png?m=1411135755

    Synth19PCMark7.png?m=1411135758

    Synth20PCMark8.png?m=1411135763



    ...στις οποίες πάλι τα αποτελέσματα δε δίνουν κάποια ουσιώδη διαφορά.

    Όλα καλά λοιπόν και καμία από τις μητρικές μας δεν πάσχει από κάποιο πρόβλημα στη χρήση επεξεργαστή και μνήμης.

    Πάμε να δούμε και τις τρισδιάστατες δοκιμασίες...

    Δοκιμασίες 3D - Για να το δούμε σφαιρικά

    Εδώ παραθέτουμε τα αποτελέσματα από 4 δημοφιλή μετροπρογράμματα για να δούμε τις 3D επιδόσεις των μητρικών...


    3D013DMark11.png?m=1411135583

    3D023DMark2013.png?m=1411135589

    3D03Heaven.png?m=1411135574

    3D04Valley.png?m=1411135580



    Οι οποίες διαφέρουν μόνο στις επιδόσεις Physics. Η διαφορά πιθανότατα προκύπτει λόγω της υπεροχής του chipset Z97 στη συχνότητα της RAM.

    Ας δούμε στην επόμενη σελίδα και μερικές δοκιμασίες πραγματικών παιχνιδιών.

    Δοκιμασίες πραγματικών παιχνιδιών - Η ουσία

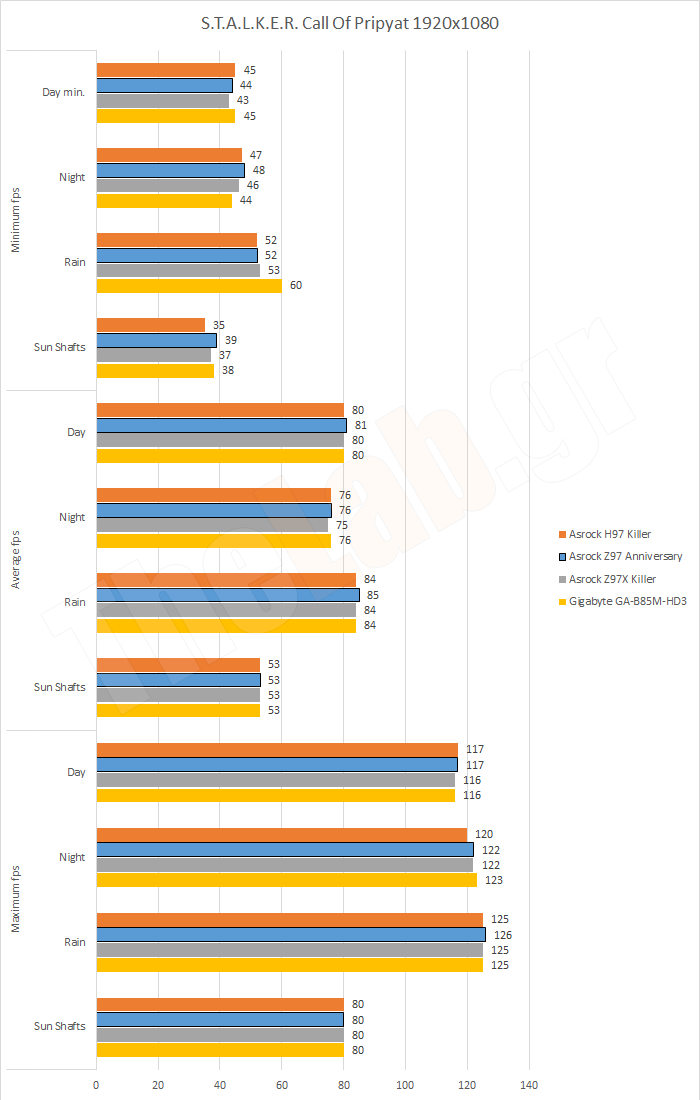

    Στη συνέχεια τρέχουμε τα benchmarks από 5 δημοφιλή παιχνίδια για να δούμε αν υπάρχουν ουσιαστικές διαφορές ανάμεσα στις μητρικές...


    Game01StreetFighter.png?m=1411135592

    Game02Aliens.png?m=1411135596

    Game03ResidentEvil.png?m=1411135599

    Game04Pripyat.png?m=1411135605

    Game05LostPlanet.png?m=1411135610



    ...επιβεβαιώνοντας ότι ουσιώδεις διαφορές στις επιδόσεις των παιχνιδιών δεν υπάρχουν και συνεπώς καμία μητρική δεν έχει πρόβλημα να εκμεταλλευτεί στο έπακρο τις δυνατότητες που της παρέχουν ο επεξεργαστής, η μνήμη και η κάρτα γραφικών.

    Συνεχίζουμε με τις δοκιμασίες πραγματικών εφαρμογών.

    Δοκιμασίες πραγματικών εφαρμογών - Η πεμπτουσία

    Οι δοκιμασίες πραγματικών εφαρμογών αναπτύχθηκαν ειδικά για τις δοκιμές μας, όπως σας αναλύσαμε στη σελίδα της μεθοδολογίας, με σκοπό να μας δείξουν πως συμπεριφέρεται ένα σύστημα όταν εκτελεί πραγματικές εφαρμογές και διεργασίες.

    Ακολουθούν τα σχετικά διαγράμματα:


    Life01Startup.png?m=1411135613

    Life02FileCopy.png?m=1411135618


    Life03RAR.png?m=1411135622

    Life04UnRAR.png?m=1411135627

    Life05Avira.png?m=1411135630

    Life06Photoshop.png?m=1411135635

    Life07Word.png?m=1411135639

    Life08InstallOffice2013.png?m=1411135642

    Life09Total.png?m=1411135648



    Για μία ακόμη - και τελευταία - φορά επιβεβαιώνουμε ότι όλες οι μητρικές της δοκιμής μπορούν να εκμεταλλεύονται εξ ίσου καλά τον επεξεργαστή, τη μνήμη και την κάρτα γραφικών που συνδέουμε πάνω τους, καθώς και τον SSD.

    Για τη σύνδεση του SSD όμως θα κάνουμε και ένα πιο ειδικό τεστ στην επόμενη σελίδα.

    SSD σε SATA και USB - Περί δεδομένων

    Ήρθε η ώρα να δούμε πώς τα πάει η Asrock Z97 Anniversary στη διασύνδεση συσκευών αποθήκευσης και συγκεκριμένα του OCZ ARC 100 240GB είτε σε σύνδεση SATA είτε σε σύνδεση USB 3.0 μέσα σε εξωτερική θήκη της ICY BOX.

    Τρέχουμε πρώτα το CrystalDiskMark με τον OCZ ARC 100 σε σύνδεση SATA:


    SSD01SATARead.png?m=1411135662

    SSD02SATAWrite.png?m=1411135666



    Και στη συνέχεια σε σύνδεση USB 3.0.


    SSD03USBRead.png?m=1411135669

    SSD04USBWrite.png?m=1411135673



    Όπως είναι αναμενόμενο, ο OCZ ARC 100 240GB έχει πολύ καλύτερες επιδόσεις με SATA σύνδεση, αλλά πέρα από αυτό δεν παρατηρούμε ουσιώδεις διαφορές ανάμεσα στις μητρικές. Όλα καλά και εδώ λοιπόν.

    Πάμε τώρα σε κάτι πιο... καλλιτεχνικό.

    Μετρήσεις Ήχου - Είναι η μητρική καλλίφωνος;

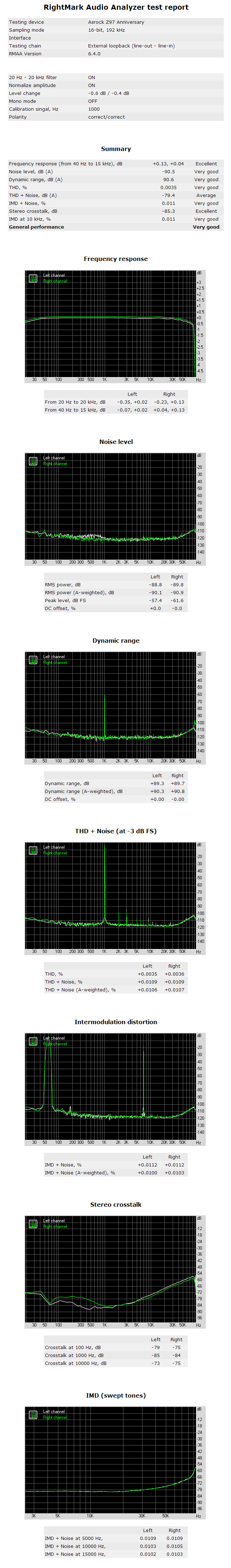

    Στη σελίδα αυτή θα δούμε τις καλλιτεχνικές δυνατότητες της Asrock Z97 Anniversary και συγκεκριμένα αν τραγουδάει καλά.

    Συνήθως οι ενσωματωμένες λύσεις ήχου των μητρικών δε διεκδικούν δάφνες ποιότητας αλλά η στην κάρτα ήχου της πριγκίπισσας είδαμε και τέσσερις audio grade πυκνωτές. Για να δούμε λοιπόν την αναφορά που μας έδωσε για τον ήχο της Asrock Z97 Anniversary το RightMark Audio Analyzer:


    Audio.jpg?m=1411135180



    Καθόλου άσχημα για την ενσωματωμένη κάρτα ήχου μίας budget μητρικής!

    Κατανάλωση και δυνατότητες υπερχρονισμού - Τι μας καίει και τι μπορεί να κάνει;

    Τελειώνουμε τις μετρήσεις μας με τη μέτρηση της κατανάλωσης του συστήματος (μέτρηση στην πρίζα) καθώς και την αναφορά στις δυνατότητες υπερχρονισμού που διαθέτει η κάθε μητρική.

    Όπως βλέπουμε στο ακόλουθο διάγραμμα...


    Power.png?m=1411135656



    ... η γυμνή πριγκίπισσα έχει τη χαμηλότερη κατανάλωση. Η απουσία πολλών εξαρτημάτων και η καλή διαχείριση ισχύος, φέρνουν την Asrock Z97 Anniversary στην καλύτερη θέση όσον αφορά την οικονομία ρεύματος από τις τέσσερις μητρικές της δοκιμής. Τελικά αυτά τα ειδικά πηνία και mosfets κάτι κάνουν!

    Τελειώνουμε με το διάγραμμα που δείχνει τη μέγιστη συχνότητα μνήμης που υποστηρίζει η κάθε μητρική καθώς και το μεγαλύτερο υπερχρονισμό που μπορέσαμε να πετύχουμε με τον Intel G3258 Anniversary Edition στα 1.4V Vcore. Στο διάγραμμα δεν περιλαμβάνεται η Gigabyte GA-B85M-HD3 καθώς δεν έδινε ιδιαίτερη δυνατότητα υπερχρονισμού.


    OC.png?m=1411135651



    Βλέπουμε ότι η Asrock, παρατύπως, έχει δώσει τη δυνατότητα για υπερχρονισμό και στο H97 chipset. Εν τούτοις οι μητρικές με Ζ97 ξεχωρίζουν για την πολύ μεγαλύτερη δυνατότητα χρονισμού της μνήμης.

    Όλα τα μοντέλα της Asrock πέτυχαν παρόμοιες επιδόσεις υπερχρονισμού, τερματίζοντας τις δυνατότητες του επεξεργαστή μας σε αυτόν τον τομέα.

    Συμπεράσματα και Βαθμολογία - Το δια ταύτα
    Ήρθε η ώρα να βαθμολογήσουμε τη γυμνή πριγκίπισσα της Asrock.

    Η Asrock Z97 Anniversary είναι ξεκάθαρη στις προθέσεις της. Αποτελεί μια τίμια και οικονομική λύση χωρίς να προσφέρει πολλά έξτρα αλλά και χωρίς να υστερεί σε κάτι από τα βασικά. Είναι φτιαγμένη για το χρήστη που ενδιαφέρεται να πάρει τις μεγαλύτερες δυνατές επιδόσεις του Z97 χωρίς να πληρώσει επιπλέον για λειτουργίες που δεν τον ενδιαφέρουν.


    Z97Anniversary.png?m=1411137102



    Το κόστος της Asrock Z97 Anniversary αυτή τη στιγμή είναι 82,20 ευρώ και αν τη συνδυάσετε με έναν Intel Pentium G3258 Anniversary Edition στα 60,99 ευρώ τον οποίον με μεγάλη ευκολία θα υπερχρονίσετε, ακόμη και αν δε γνωρίζετε από τέτοια εξωτικά παιχνίδια, χάρη στην ειδική επιλογή στο BIOS της μητρικής, θα έχετε τη βάση για ένα πολύ καλό για καθημερινή χρήση μηχάνημα με μόλις 143,19 ευρώ!

    Στο χρόνο που χρησιμοποιήσαμε την Asrock Z97 Anniversary δεν αντιμετωπίσαμε κάποιο πρόβλημα ούτε είχαμε κάποιο παράπονο από τον τρόπο λειτουργίας της. Η μητρική λειτούργησε υποδειγματικά, και ο υπερχρονισμός του επετειακού επεξεργαστή της Intel ήταν κυριολεκτικά παιχνίδι.

    Ας συνοψίσουμε τα κύρια θετικά και αρνητικά της Asrock Z97 Anniversary:


    Πλεονεκτήματα:

    + Εξαιρετική τιμή για μητρική με Z97 chipset
    + Πρόβλεψη για εύκολο υπερχρονισμό του επετειακού επεξεργαστή της Intel στο BIOS
    + Δυνατότητες υπερχρονισμού οποιουδήποτε επεξεργαστή για 1150 socket
    + NexFET MOSFET και Πηνία κράματος Υψηλής ποιότητας
    + Λειτουργικό και ευχάριστο UEFI ΒIOS με αφαιρούμενη Flash ROM
    + Πολύ καλός ήχος για την κατηγορία της
    + Πλήρες πακέτο συνοδευτικού λογισμικού
    + Τριετής εγγύηση

    Μειονεκτήματα:

    - Απουσία εξόδων DVI και VGA
    - Λίγες USB θύρες
    - Μία μόνο θύρα PCI Express 3.0 16X
    - Το Full HD UEFI δε δούλεψε στην 1920x1200 οθόνη μας. Προφανώς ψάχνει μόνο για οθόνη ανάλυσης 1920x1080


    Με βάση όλα τα παραπάνω, η βαθμολογία της Asrock Z97X είναι:



    Z97Anniversary_ScoreGR.png?m=1411734245Z97Anniversary_Editors_ChoiceGR.png?m=14


    Ευχαριστούμε την Asrock για την παραχώρηση του δείγματος της δοκιμής!

    logo.png?m=1411148423



    Για το TheLab.gr Πολύμερος Αχανιώτης 26/9/2014
