Μαστόρεμα Σαββατοκύριακου. Τοποθέτηση LED ταινίας και dimmer-διακόπτη για αυτή πάνω σε ΙΚΕΑ Kallax (λειτουργεί ως διαχωριστικό δωματίου και χωρίζει γραφείο από καθιστικό) Σχεδίασα και 3D εκτύπωσα με ABS υλικό ειδική βάση για το dimmer που λειτουργεί και ως κρεμάστρα.

Pharaoh, το πρώτο παιχνίδι που έπαιξα στον πρώτο μου υπολογιστή περίπου πριν 20 χρόνια, πλέον το έχω από gog και παίζω όσο εκτυπώνονται οι ασπίδες για την ομάδα Hellas Covid19 3d printing supplies. Έχω στείλει 90 και είναι σχεδόν έτοιμη κούτα με άλλες 80. Ευχάριστο είναι ότι η κίνηση έχει αποτελέσματα. Ο πατέρας μου στο Ιπποκράτειο Θεσσαλονίκης μου επιβεβαίωσε ότι έχουν παραλάβει από τις ασπίδες της συγκεκριμένης ομάδας.

Αχ αυτό το sketchup έχει κάψει κόσμο. Παλιά το χρησιμοποιούσα για concept design μόνο. Όταν χρειάστηκε να σχεδιάσω για 3d printing και για cnc πήγα κατευθείαν σε inventor και μετά fusion 360. Το sketchup μακρυά από εμένα εδώ και χρόνια και προσωπικά συμβουλεύω πελάτες να το αποφεύγουν επίσης αν είναι δυνατό για τα αρχεία που μου στέλνουν για 3d εκτύπωση. Τέλος πάντων, το stl είναι λίγο περιοριστικό ως αρχείο για CAM, γιατί δεν μπορείς να επιλέξεις για παράδειγμα μια ενιαία γραμμή περίμετρο. Ίσως με .step να γίνεται πιο εύκολα. Ωστόσο το όλο θέμα είναι να διαβάζει stl το CAM πρόγραμμα που έχουν και όλα τα CAM διαβάζουν stl από όσο ξέρω. Παράδειγμα στην εικόνα που επισυνάπτω έβαλα ένα stl (ροζ χρώμα και μαύρες-γκρι γραμμές τα πολύγωνα του stl) στο CAM του fusion 360 και μου βγάζει κανονικά μονοπάτια για 3d adaptive χωρίς πρόβλημα. Αλλά αν πάω να κάνω 2d κόψιμο περίμετρο ή τρύπες δεν με αφήνει να επιλέξω κάποια γραμμή, γιατί δεν υπάρχει ενιαία γραμμή καμπύλη (τύπου NURBS) αλλά πολλά ευθύγραμμα τμήματα από τα πολύγωνα. Ενώ αν είναι τύπου step ή σχεδιασμένο σε fusion ή solidworks κλπ τότε μπορείς να επιλέξεις στο CAM τις μπλέ γραμμές που φαίνονται στην εικόνα. Για 2D περιμέτρους τρύπες κλπ νομίζω αν κάνεις σε export σε dxf (δισδιάστατο σχέδιο) είναι καλύτερα και μπορεί να γίνει και σε laser cutter. Επίσης ισχύει ότι stl αρχεία (mesh πολύγωνα) δεν μπορείς να τα επεξεργαστείς με CAD πρόγραμμα τύπου fusion ή solidworks. Στα stl μπορείς να πειράξεις γεωμετρία με προγράμματα τύπου meshmixer, blender κλπ. Όπως είναι δυσκολότερο και στο sketchup να δουλέψεις με imported stl επειδή βλέπει τις επιπλέον γραμμές πολυγώνων. Συμπέρασμα, μπορείς να εξάγεις stl για 3d και dxf για 2d από sketchup για cnc και θα βρεθεί άκρη, αλλά δυστυχώς όταν έχεις 3d σχέδιο σε ένα άκυρο πρόγραμμα που είναι φτιαγμένο για σχεδίαση από αρχάριους χωρίς μηχανική ακρίβεια, μην περιμένεις ευκολία και θαύματα για CAM, CNC και 3D. Είναι μεγάλα τα κομμάτια για CNC που έχεις κάνει export σε stl? Έχεις σκεφτεί 3D εκτύπωση αντί για CNC;

Έκδοση v2.5 του καναπέ-κρεββάτι. Έχω φτιάξει πλέον 2 ολοκληρωμένους με στρώμα και συρτάρια. Το μόνο που σκέφτομαι είναι να προσθέσω ένα αφαιρούμενο σανίδι στα συρτάρια πάνω κεντρικά, ώστε όταν είναι ανοιχτά και έχω ξεδιπλώσει το στρώμα (είναι σε θέση για άραγμα και ταινίες) να μην βουλιάζει καθόλου το στρώμα στο άνοιγμα των συρταριών αν πιεστεί κεντρικά. Κόντρα πλακέ σημύδα 15mm και 9mm (προστασία βερνίκι νερού), PLA πλαστικό τα 3d εκτυπωμένα κομμάτια, μηδενική χρήση κόλλας όλα συνδεμένα με βίδες, 10cm σπαστό στρώμα αφρολέξ 120x200 cm απλωμένο (τα έκανα παραγγελία με τα καλύμματα από τον Αντωνόπουλο- afrolex.gr), οδηγοί συρταριών με μπίλιες 60cm.

Βάση οθόνης με θέση για modem-router και Zotac mini PC (ZBox τύπου NUC). Kομμάτι κόντρα πλακέ σημύδα 9mm που θα χρησιμοποιούσα για συρτάρι. Γέμισα το αυλάκι που είχα κάνει για τον πάτο του συρταριού με ρητίνη με τιρκουάζ χρωστική. Σχεδιάσα και 3d εκτύπωσα με PETG υλικό 3 πόδια και έναν αποστάτη πίσω με τρύπα για οργάνωση καλωδίων. Είναι για το πατρικό μου οπότε δεν το έβαλα ακόμα στη θέση που προορίζεται για περισσότερες φωτογραφίες. Κάτι που σκέφτομαι είναι αργότερα να εκτυπώσω αξεσουάρ για καλώδια ή για οργάνωση γραφείου (βάση φόρτισης κινητού, βάση για οργάνωση SD καρτών και usb stick κλπ) που να ενώνονται στο πλάι με κρυφά μαγνητάκια στα σημεία που είναι οι βίδες. Έτσι και θα κρύβω τις βίδες και θα μπορώ να αλλάζω εύκολα τα αξεσουάρ.

Οι συγκεκριμένοι SSD δεν είναι οι HyperX που από τα πολλά smd LED ζεσταίνονται υπερβολικά. Σίγουρα λόγω των καλυμμάτων θα ζεσταίνονται λίγο περισσότερο, αλλά δεν νομίζω σε σημείο που να δημιουργείται πρόβλημα. Γενικά το case δεν έχει πρόβλημα με ροή αέρα και τα εκτυπωμένα καλύμματα έχουν 1.2mm πάχος. Χωρίς να είμαι σίγουρος, δεν πρέπει να είναι δυνατή η θερμομόνωση που δημιουργούν. Επίσης τα καλύμματα είναι από PETG υλικό και όχι PLA για την επιπλέον αντοχή σε θερμοκρασία, μέχρι 85C δεν μαλακώνει το πλαστικό.

Μπήκαν οι SSD με τα καλύμματα στο σύστημα. Δεν έχει ομοιόμορφη διάχυση το φως, αλλά νομίζω είναι ωραίο το αποτέλεσμα.

Μικρό και πολύ απλό project για ένα φίλο που στήνει νέο σύστημα σε κουτί Lian Li Dynamic Razer. Σχεδίασα σε Fusion 360 και εκτύπωσα με PETG (και αλλαγή χρώματος στον Ζ) καλύμματα για 2.5" SSD. Είναι καλύμματα που εφαρμόζουν πάνω από τους SSD μαζί με το συρταράκι τους. Το κουτί έχει 2 θέσεις για SSD στο κάτω μέρος και χρησιμοποίησα ημιδιαφανές υλικό γιατί οι SSD θα είναι Teamgroup με RGB φωτισμό.

Να ήταν και το μόνο πράγμα που έκανε η Apple για να σε πιέσει να αγοράσεις νέα συσκευή-υπολογιστή...

Οκ, ναι λογικό αν κοπεί η τροφοδοσία στην κάρτα κόβεται το σήμα. Έχει νόημα, θα μπορούσε να είναι και αυτό, γιατί απλώς κόβεται το σήμα, δεν έβγαζε artifacts, ούτε κράσαρε. Μπορώ να δοκιμάσω και άλλο 6+2 pin καλώδιο που έχει μαζί του το τροφοδοτικό. Μπας και είναι το καλώδιο ή κάποιος connector είτε από τη μεριά του τροφοδοτικού που είναι fully modular, είτε από τη μεριά της gpu. Μπορεί να ήταν τελείως τυχαίο ότι ξαναβάζοντας το καλώδιο μια φορά συνέχιζε να μην βγάζει σήμα και με την δεύτερη επανατοποθέτηση έβγαλε σήμα. Ευχαριστώ για την πρόταση, θα το τεστάρουμε!

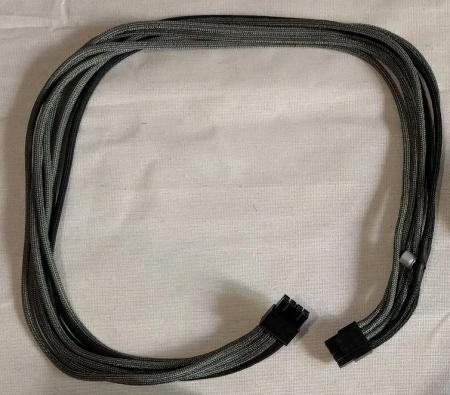

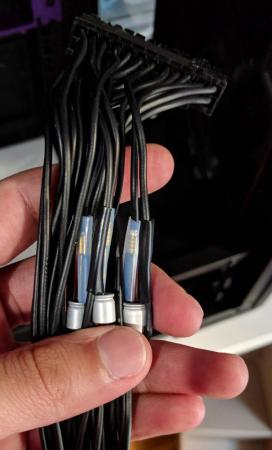

Στο 8-pin τροφοδοσίας της GPU; Tα stock καλώδια του τροφοδοτικού Corsair RMi 750 έχω γενικά, ούτε προεκτάσεις έβαλα, ούτε κάτι άλλο. Εκτύπωσα κάλυμμα στον 3d εκτυπωτή μου για να μην φαίνονται άσχημα στα grommets τα καλώδια. Δεν παρατήρησα να υπάρχει πρόβλημα από την τροφοδοσία. Το καλώδιο είναι εντάξει και όταν βγάλαμε το riser καλώδιο και βάλαμε την gpu απευθείας επάνω στην μητρική, ξανατοποθετήθηκε στη θέση του το 8pin για την τροφοδοσία της κάρτας και πάλι δεν έβγαζε σήμα. Δηλαδή αν ήταν κάποιο καλώδιο που 8pin που χαλάρωσε-δεν έκανε επαφή ή δεν είχε μπει ο connector καλά μέσα με το clip-γαντζάκι που έχουν τα pci-e 6+2pin θα το είχα δει και διορθώσει όταν έβαλα την κάρτα με το waterblock απευθείας στην μητρική, ενώ 8 μήνες ήταν με riser και σε bracket κάθετα. Καλή σκέψη πάντως, αλλά τα καλώδια τροφοδοσίας, το τροφοδοτικό και οι connectors σε καλώδιο και pcb της 1080 φαίνεται να είναι εντάξει.

Καλησπέρα στο forum. Κάτι περιέργο συνέβει με μια 1080 στο σύστημα ενός φίλου και δεν μπορώ να βρω αιτία και να καταλάβω τι ακριβώς έχει γίνει. Το σύστημα το έστησα εγώ και το έκανα full υδρόψυκτο με τα αλουμινένια της ΕΚ. Λειτουργούσε άψογα για 8 μήνες περίπου σταθερότατο και με καλές θερμοκρασίες. Πριν μερικές μέρες εκεί που λιώνει ο φίλος στο witcher 3, σταματάει το σήμα από την κάρτα γραφικών και εμφανίζεται "no signal" στην AOC AG271QG. Κάνει restart το pc, εμφανίζει εικόνα κανονικά αλλά όσο κάνει loading to save του witcher πετάει πάλι no signal. Μετά πετάει "no signal" ακόμα πιο σύντομα μετά το restart από το desktop. Στο 4ο restart ενώ το σύστημα είναι εντάξει η gpu δεν βγάζει καθόλου σήμα, ούτε bios splash screen ούτε τίποτα. Αρχίζουμε το troubleshooting. Κάνουμε reset defaults bios και gsync overclock στην οθόνη. Η οθόνη είναι μια χαρά, βγάζει εικόνα από άλλο σύστημα. Τροφοδοσία και το υπόλοιπο σύστημα όλα καλά φαίνονται, άρα σκεφτόμαστε η 1080 έχει το θέμα. Δοκιμάζουμε άλλες θύρες DP HDMI, τίποτα. Αφαιρούμε riser cable και βάζουμε την κάρτα απευθείας επάνω σε pci-e μητρικής, τίποτα. Με βαριά καρδιά και ξεφυσώντας, βάζουμε την stock ψύκτρα αέρα για να την στείλουμε για RMA (με το αυτοκόλλητο στη βίδα για την εγγύηση) Αφού όμως έβαλα την stock ψύκτρα ήθελα να δώ αν υπάρχει έστω fan spin για να δω αν φτάνει ρεύμα 12V στην κάρτα, διότι δεν υπάρχει κάτι άλλο ενδεικτικό τροφοδοσίας επάνω στο pcb (τύπου led στο 8pin). Μια χαρά γυρίζει ο ανεμιστήρας! Ελάχιστα πιο αισιόδοξοι συνδέουμε την οθόνη και η κάρτα βγάζει κανονικά εικόνα σαν να μην έγινε τίποτα. Η κάρτα πλέον με την stock ψύκτρα λειτουργεί άψογα... χωρίς να αλλάξουμε ουσιαστικά τίποτα... Ακούω ιδέες για το τι έγινε. Τίποτα δεν διόρθωσε το πρόβλημα και η κάρτα έδειχνε 100% πεθαμένη/τούβλο/bricked, μέχρι που αλλάξαμε την ψύξη. Το μόνο που μπορώ να σκεφτώ ο ίδιος είναι κάποια κόλληση σφαίρα/μπίλια-καλάι να είναι cracked κάτω από chip μνήμης για παράδειγμα. Πάει εκεί το μυαλό μου, γιατί όταν έβγαλα το waterblock είδα ότι ένα thermal pad είχε κολλήσει επάνω στο chip μνήμης περισσότερο, άρα η πίεση από το waterblock ήταν άνιση-επιπλέον σε εκείνο το σημείο. Αν είναι αυτό το αίτιο τότε γενικά η κάρτα θα είναι ασταθής, σωστά; Μπορεί ανά πάσα στιγμή να ξαναπετάξει no signal ακόμα και με την stock ψύκτρα. Προς το παρόν δεν έχουμε δοκιμάσει να ξαναβάλουμε το waterblock για να δούμε αν δουλεύει εντάξει όπως δούλευε 8 μήνες. Αν είναι αυτό το αίτιο, τι προτείνετε ως λύση; Αξίζει να ψάξουμε για κάτι τύπου reballing ή reflow; Προς το παρόν δεν βιαζόμαστε να βάλουμε ξανά το waterblock για να δούμε και αν θα εμφανιστεί κάποια στιγμή το πρόβλημα με την stock ψύκτρα, αλλά με τις ζέστες καλοκαιράκι νομίζω θα χρειαστεί η υδρόψυξη (η stock ψύκτρα είναι blower style). Τι άλλο θα μπορούσε να δημιουργήσει αυτό το πρόβλημα;

Δοκιμαστικές εκτυπώσεις fan grills που σχεδίασα. Τα αρχεία είναι διαθέσιμα εδώ και εδώ.

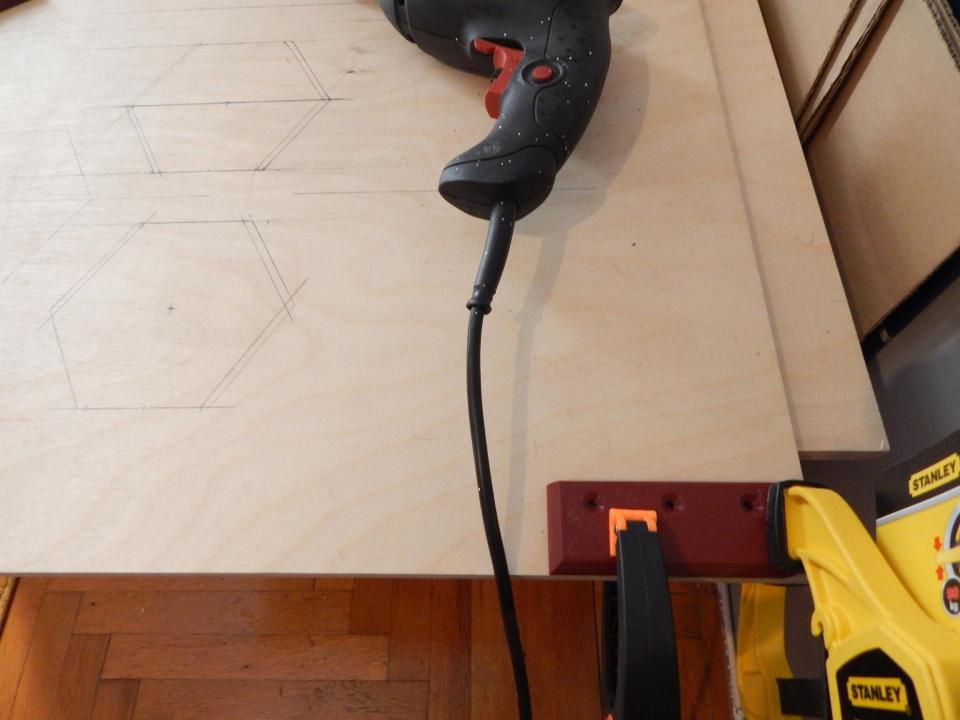

Προχωράω και εγώ ένα από τα project. Συρτάρια-κουτιά αποθήκευσης για κάτω από τον καναπέ. 3d printed ροδάκια και άλλα αξεσουάρ συν τα διακοσμητικά σχέδια στο μπροστινό πάνελ. Πρώτη φορά χρησιμοποιώ ρητίνη και σχετικά καλά βγήκε το πάνελ. Νομίζω πρέπει να κάνω καλύτερο το καλούπι με plexiglass ρετάλια και θα βγεί καλύτερο το δεύτερο. Σε αυτό είχα μια φούσκα και ράγισα-έσπασα το πίσω plexi που χρησιμοποίησα σαν βάση. Αλλά δεν παραπονιέμαι, μαθαίνω και η πρώτη προσπάθεια σώζεται ευτυχώς (δεν είναι για πέταμα)

Χρειαζόμαστε ένα νέο super-like και όχι απλή μπλε καρδούλα εδώ στο lab για τέτοια project. Απίστευτο το δημιούργημα και project φίλτατε. Καλή συνέχεια!

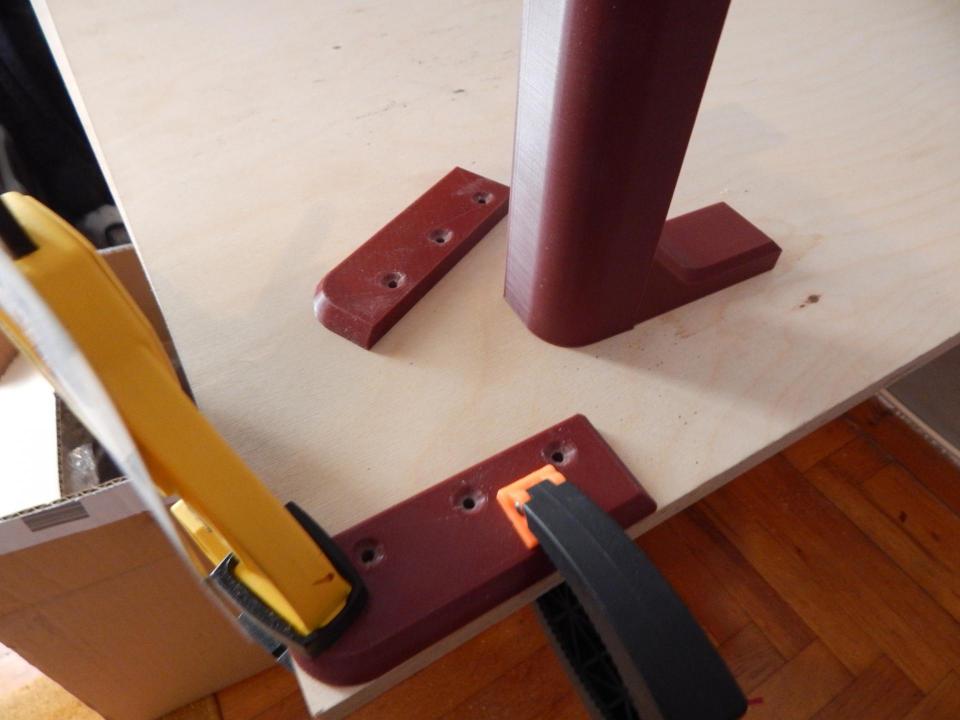

Ξεκίνησα το project καναπέ-κρεβάτι για να δοκιμάσω τις νέες ιδέες που είχα. Προς το παρόν έκανα τα 3d printed ποδαράκια και το σπαστό στρώμα αφρολέξ. Έχει αρκετή δουλειά ακόμα. Ελπίζω να δουλέψουν οι ιδέες που έχω για μαγνήτες και ρητίνη.

Ωραία να ρίξουν την τιμή του 7 plus όταν έρθει αυτό. Καλύτερη μπαταρία έχει το 7 plus, αλλά επίσης "Death to the notch!"

Το σύστημα είναι έτοιμο. Έγιναν ενημερώσεις, λίγο overclock και stress test. Πλέον βρίσκεται στο γραφείο του ιδιοκτήτη του, ο οποίος έχει ξεκινήσει από diablo 2 και επίσης έχει πάρει σερί τη σειρά Far cry. Περιμένω να μου πει εντυπώσεις για τα γραφικά και τις επιδόσεις όταν φτάσει στο 5. Από θερμοκρασίες με prime95 και furmark το loop μετά από μισή ώρα στεκόταν στους 55-58C βαθμούς CPU και 48-52C GPU. Πολύ καλές θερμοκρασίες αν λάβουμε υπόψην ότι η θερμοκρασία δωματίου ήταν 28C, τα block και ψυγεία είναι τα budget αλουμινίου και ήταν ενεργοποιημένο το XMP και ο 8700k είχε όλα τα cores στα 4.3GHz. Το μόνο μικρό μειονέκτημα είναι ότι η GPU έχει coil whine, αλλά ενεργοποιόντας vsync μειώνεται αισθητά. Μιλώντας για vsync, ο ιδιοκτήτης μου είπε ότι η επόμενη αγορά για το σύστημα κοντά στα Χριστούγεννα θα είναι μια 27 1440p ips gsync οθόνη. Ας μην το καθυστερώ όμως. Ακολουθούν οι τελικές φωτογραφίες και ένα slideshow video. Καλή θέαση.

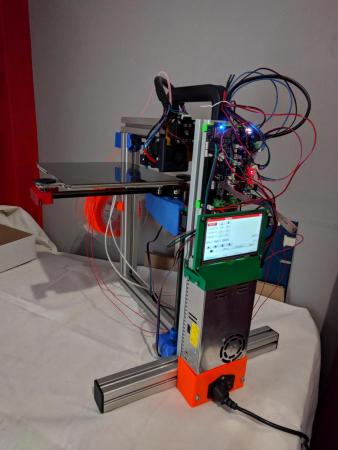

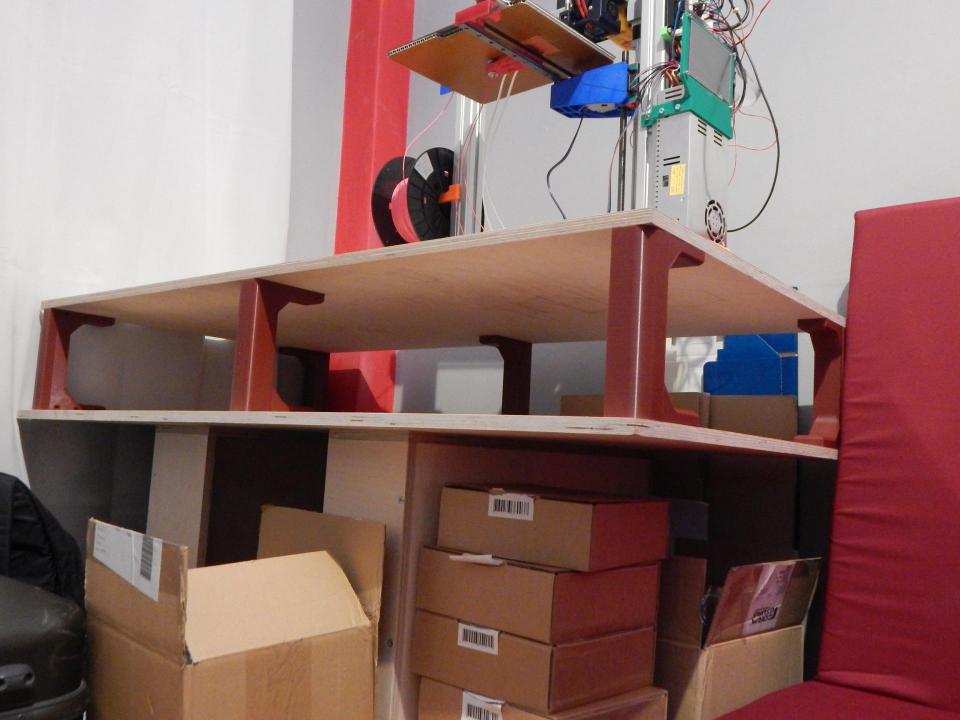

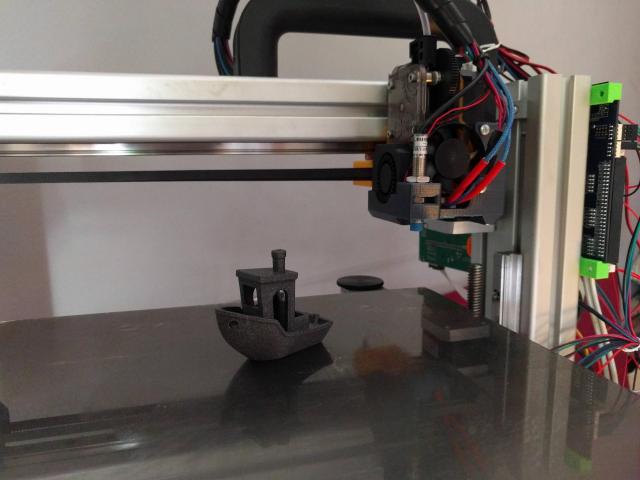

Μόνο 3 αιώνες αφότου αγόρασα νέα πλακέτα, έστησα το δεύτερο μηχάνημα. Πλέον έχω 2 αθόρυβους FDM 3d εκτυπωτές. Το σύστημα DuetWiFi με την οθόνη αφής 5" και έλεγχο από browser πολύ ωραίο και εύκολο στη ρύθμιση. Επίσης μου αρέσει η μαγνητική επιφάνεια που αφαιρείται εύκολα. Πρέπει όμως να κάνω macro για να αλλάζω το Z offset γιατί από την μια πλευρά έχω PEI που είναι πιο χοντρό φύλλο και από την άλλη έχω kapton που είναι πιο λεπτό.

Και το δεύτερο timelapse video έτοιμο Επειδή τελικές φωτογραφίες και τελικό video θα αργήσουν λίγες μέρες, έβαλα μικρό teaser στο thumbnail.

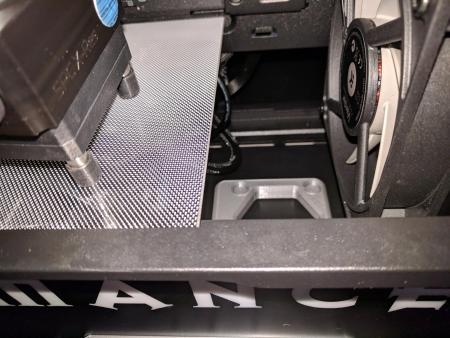

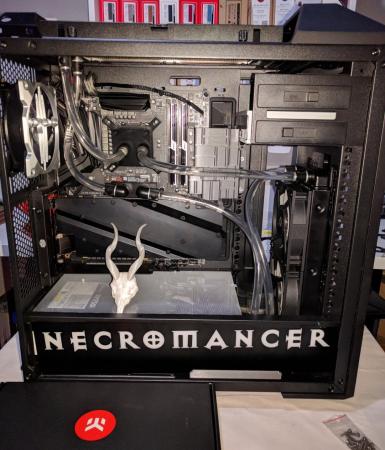

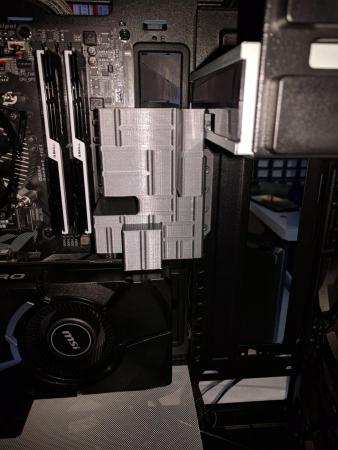

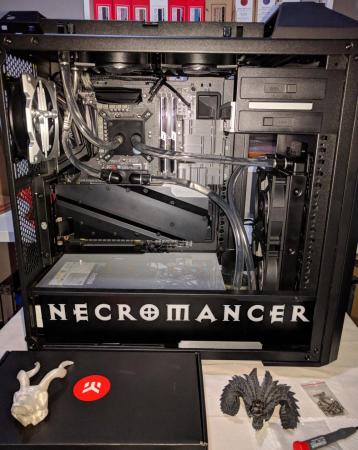

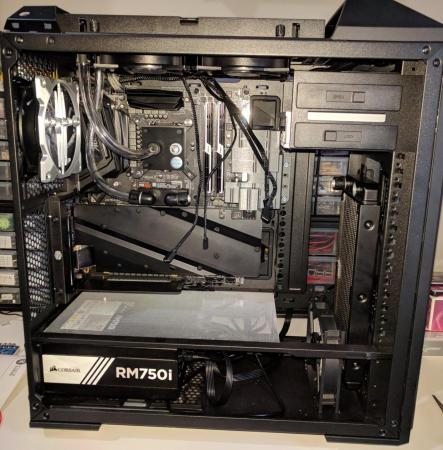

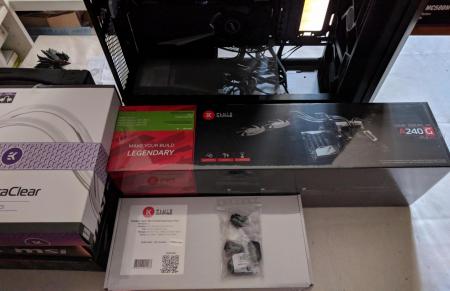

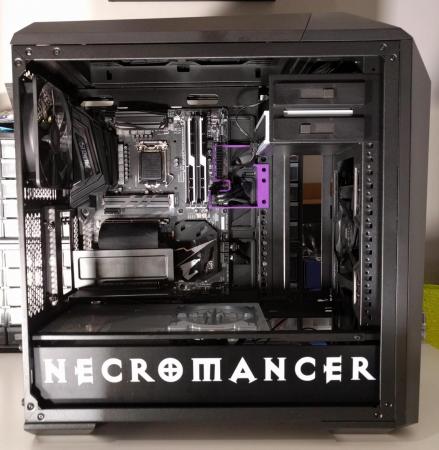

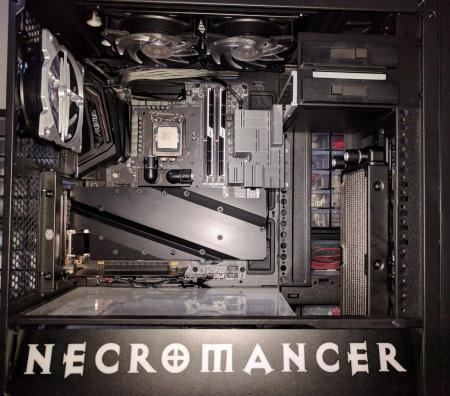

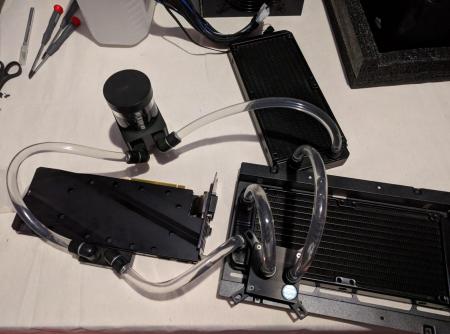

Προχώρησε πολύ το build οπότε είναι ώρα για update! Εκτύπωσα το τελικό κάλυμα των καλωδίων δεξιά της μητρικής. Καλύπτει 24pin καλώδιο, front usb 3+ front usb c καλώδια, blu ray καλώδια και το 8pin για την GPU Ήρθαν και τα κομμάτια της υδρόψυξης απευθείας από EK. Wierd fact: Το EK fluid gaming eshop είναι διαφορετικό από το κλασσικό ekwb eshop και τα εξαρτήματα φεύγουν από ξεχωριστές αποθήκες όπως μου απάντησε η EK σε support ticket. Άρα αν ήθελα να πάρω RGB vardar ανεμιστήρες θα έπρεπε να πληρώσω διπλά μεταφορικά επειδή δεν υπάρχουν στο fluid gaming eshop. GPU waterblock, CM ανεμιστήρες και ψυγεία στη θέση τους Αρχή σωληνώσεων. Το μοναδικό μικρό εμπόδιο που αντιμετώπισα με το κουτί είναι ότι για το μπροστά ψυγείο οι βίδες για τους ανεμιστήρες δεν επιτρέπουν το βίδωμα από μπροστά, οπότε οι vardar βιδώνουν τελικά στο ψυγείο από πίσω ώστε να τραβάνε αέρα. Για κάποιο λόγο που δεν μπορώ να καταλάβω η μεταλλική επιφάνεια που έχει τις τρύπες για τους ανεμιστήρες και το ψυγείο είναι punched in και προσθέτει πάχος που κάνει τις βίδες των ανεμιστήρων κοντές. Κατά τα άλλα βέβαια το κουτί είναι πραγματικά υπέροχο και δεν χρειάστηκε κάποιο mod για να εφαρμόσω τα 3d printed αντικείμενα. Για το κάλυμμα καλωδίων οι τρύπες για M4 βίδες είναι έτοιμες εκεί στη μπάρα για τα HDD cages και accessories. Επίσης υπάρχουν ήδη Μ3 τρύπες στο κάτω μέρος για τη 3d printed βάση της αντλίας και στηρίγματος του plexi cover. Έστησα το loop εκτός του κουτιού για να κάνω ένα καθάρισμα-flush με απιονισμένο νερό. Ήταν καλή ιδέα γιατί είδα αρκετά σκουπιδάκια και απομεινάρια από την παραγωγή με το άδειασμα του loop. Το πλεονέκτημα των μαλακών ανεμιστήρων είναι ότι μπορείς να μεταφέρεις εύκολα το loop μέσα στο κουτί χωρίς να χρειαστεί αποσυναρμολόγηση. Ένα ακόμα καλό του κουτιού το πάνω κομμάτι με το ψυγείο που ξεβιδώνει και βίδωσα πανεύκολα μετά τους ανεμιστήρες. Έχω αφήσει το σύστημα σήμερα να τρέχει μόνο η αντλία από εξωτερικό τροφοδοτικό για να φύγουν οι φυσαλίδες και να σιγουρέψω ότι δεν έχει διαρροές το loop. Ετοιμάζω ένα ακόμα video timelapse και θα τραβήξω φωτογραφίες με καλό φωτισμό με το τελικό αποτέλεσμα. Οπότε το επόμενο update θα έχει αρκετό eye candy.

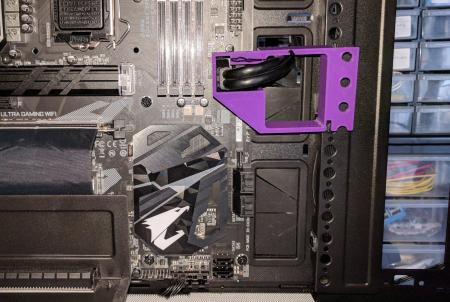

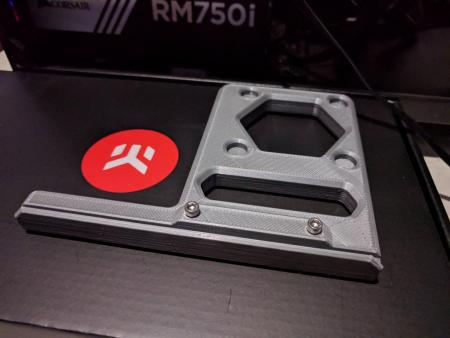

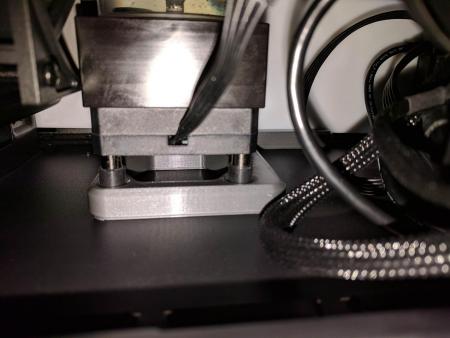

Δεν βρίσκει καθόλου στις μνήμες. Σήμερα θα ανεβάσω φωτογραφίες με το τελικό κομμάτι που εκτύπωσα και βιδώνει με 2 M4 βίδες στις τρύπες στη δεξιά μπάρα.

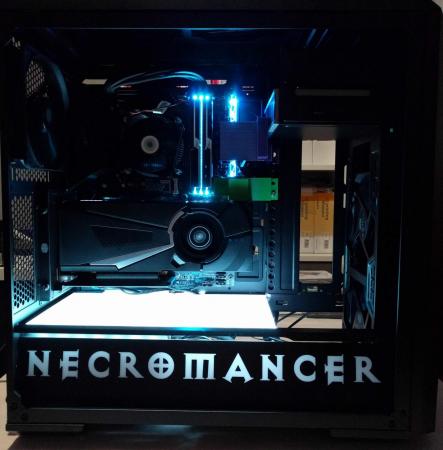

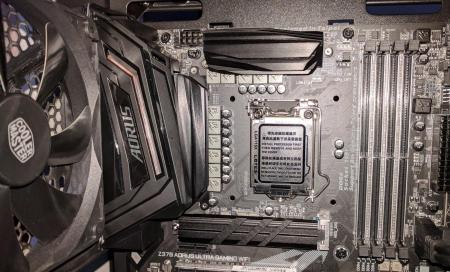

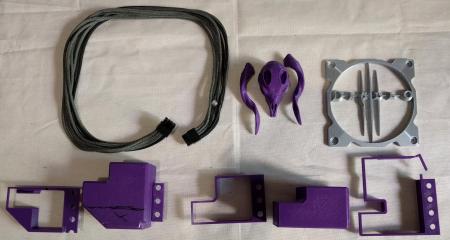

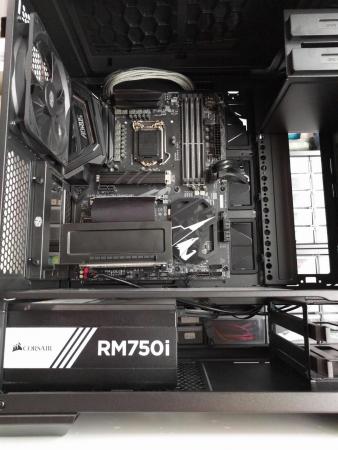

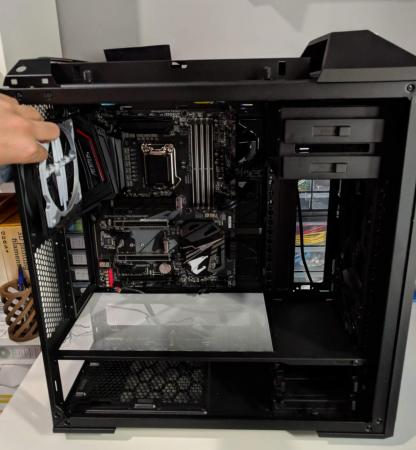

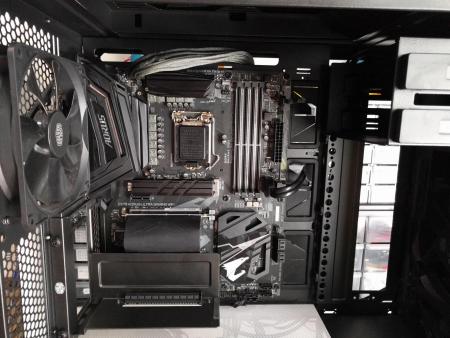

Μικρό και σύντομο update. Έφτιαξα ένα απλό timelapse video δουλεύοντας στο σύστημα Θα φτιάξω άλλο ένα με το υπόλοιπο hardware και ένα τελικό για επίδειξη του αποτελέσματος. Μιλώντας για hardware, έφτασαν όλα εκτός από τα κομμάτια για την υδρόψυξη. Έστησα το σύστημα με αέρα για να εγκαταστήσω windows και να ελέγξω ότι όλα λειτουργούν σωστά. Όλα λειτουργούν υπέροχα, εκτύπωσα και άλλα αντικείμενα και περιμένω σε λίγες μέρες την υδρόψυξη. Μείνετε συντονισμένοι και Valar Makeris!

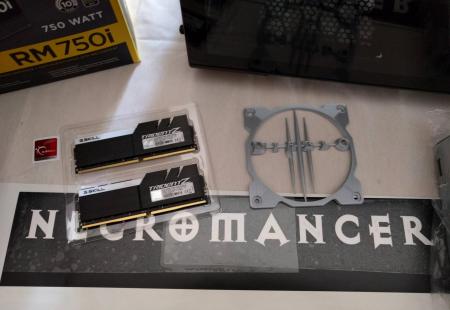

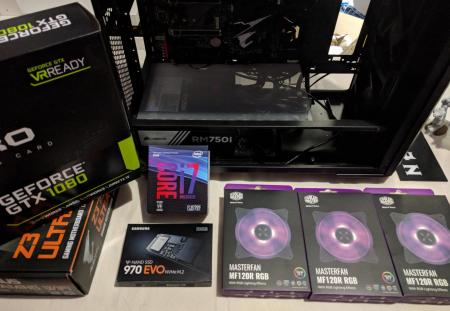

Χαιρετώ το forum. Μετά από καιρό επιστρέφω στο modding και ξεκινώ με το project "Necromancer". Είναι ένα σύστημα με θέμα το necromancer class από το diablo 3 με custom υδρόψυξη και 3d printed accesories. Να ευχαριστήσω πολύ την Cooler Master που συμφώνησε να βοηθήσει στο project από την αρχή με μερική χορηγία! Ακολουθεί λίστα με εξαρτήματα: Κουτί: Cooler Master MC500M Μητρική: Gigabyte Z370 Aorus Ultra Gaming WiFi Επεξεργαστής: Intel i7 8700k Μνήμη: G.Skill Trident Z 32GB DDR4-3200MHz Κάρτα γραφικών: MSI GeForce GTX 1080 Aero 8G OC Αποθήκευση δεδομένων: Samsung 970 EVO NVMe 500GB + Sandisk Ultra II 240 Sata 3 SSD + 2TB WD Black Τροφοδοτικό: Corsair RM 750i Υδρόψυξη: EK Fluid Gaming A240G + EK-FG 240 expansion pack Οπτικά μέσα: Pioneer Blu-Ray 3D Recorder Dual Layer Αξεσουάρ: Cooler Master vertical GPU holder with riser cable, 3x CoolerMaster MasterFan MF120R RGB 120mm Παρέλαβα κάποια κομμάτια στο εργαστήρι, οπότε ας ξεκινήσουμε το στήσιμο και τις δοκιμές. Πρώτη τοποθέτηση μητρικής στο κουτί Πρώτο μικρό mod αφαίρεση πορτοκαλί χρώματος από το back io cover. Νομίζω θα το περάσω ένα δεύτερο χέρι τρίψιμο. Μαύρη μητρική, RGB φωτισμός και πορτοκαλί λορίδα στο κάλυμμα; Gigabyte dear, why? Συγχωρεμένη όμως, γιατί γενικά είναι πολύ καλή μητρική. Έτοιμος να ξεκινήσω το sleeving για τα καλώδια και βλέπω το παρακάτω "ευχάριστο" θέαμα. Είναι γνωστό το "θέμα εμφάνισης sleeve με πυκνωτές" και οι πυκνωτές είναι φυσικά για το voltage ripple. Δεν είναι σημαντικό το πρόβλημα αν αφαιρεθούν, αλλά όσο λιγότερο πειράξω τα καλώδια τόσο το καλύτερο. Θα πω περισσότερα για τη λύση που επέλεξα για το build αργότερα. Ξεκίνησα με το 8-pin της μητρικής, με το κλασσικό μου κόλπο χαρτοταινία στα δάχτυλα για να πιάνω λιωμένο paracord χωρίς να καίγομαι. Άφησα τον πυκνωτή να φαίνεται, γιατί μετά θα εκτυπώσω στον 3d εκτυπωτή κάλυμμα που θα στερεώνεται με βίδες στον ανεμιστήρα του πάνω ψυγείου και θα χρησιμοποιηθεί και σαν οδηγός για καλώδια και τον σωλήνα της υδρόψυξης. Όσο όμως δεν έχω την υδρόψυξη για να μετρήσω αποστάσεις και διαστάσεις για το κάλυμμα, δεν μπορώ να ξεκινήσω την σχεδίασή του. Οπότε ξεκίνησα σχεδίαση καλύμματος για το μπροστά usb και 24-pin με αρκετές δοκιμαστικές εκτυπώσεις για έλεγχο εφαρμογής. Παρέλαβα μνήμες και μαύρο ματ βινύλιο. Έκοψα plexiglass και εκτύπωσα fan grill που σχεδίασα για τον πίσω ανεμιστήρα. Αυτή τη στιγμή το build είναι στην παρακάτω κατάσταση Επόμενα μικρά βήματα όσο περιμένω να παραλάβω hardware: -Μικρό video timelapse του build log μέχρι τώρα. (έχω κάνει το record, μένει να κάνω το edit) -Συνέχιση σχεδιασμού καλύμματος για κρύβει και τα καλώδια του blu-ray. -Καλώδιο GPU με καθαρά καλώδια ενός 6+2pin στο τέλος και όχι αλυσιδωτό δεύτερο τερματικό όπως είναι τώρα. Αναμένω παραλαβή GPU σε 3 μέρες περίπου, SSD σε 2 και υδρόψυξης την άλλη εβδομάδα. Αυτά μέχρι στιγμής. Valar makeris!

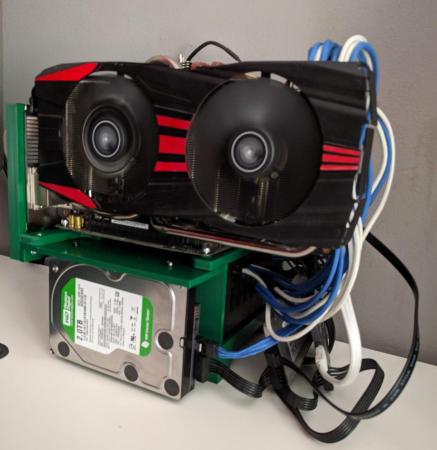

Έβαλα το σύστημά μου στο 3d printed ITX bench. Καλά πάει το σχέδιο, αλλά θέλει αρκετές αλλαγές και προς το παρόν εκτυπώνω σε φθηνό PLA. Όταν φτάσει σε αρκετά καλό σημείο το σχέδιο θα εκτυπώνω σε PETG.
