Noctua NH-C14 Review. C-Type design strikes back!

Μετά από αρκετό καιρό, μια ψύκτρα πέρασε και πάλι την πόρτα του εργαστηρίου του TheLab. H NH-C14, το αντικείμενο της σημερινής παρουσίασης, αποτελεί την καινούρια πρόταση της Noctua και υπόσχεται να λύσει πολλά από τα προβλήματα συμβατότητας με κουτιά, μητρικές κτλ. που αντιμετωπίζουν οι σημερινές hi-end ψύκτρες, κυρίως λόγω του τεράστιου όγκου τους.



Η NH-C14 δεν υιοθετεί την κλασσική σχεδίαση πύργου (tower), αλλά τη σχεδίαση τύπου C (λέγεται "C" διότι αν παρατηρήσετε την ψύκτρα από το πλάι θυμίζει, έστω αμυδρά, το συγκεκριμένο γράμμα του αγγλικού αλφαβήτου). Η παραπάνω σχεδίαση χαρίζει στην NH-C14 χαμηλό προφίλ και αυξημένη ροή αέρα στην περιοχή γύρω από το socket.







Τεχνικά Χαρακτηριστικά - Συσκευασία και παρελκόμενα



Τα επιμέρους τεχνικά χαρακτηριστικά της NH-C14 παραθέτονται στον παρακάτω πίνακα.



NH-C14 Specifications
Socket compatibility	Intel LGA1366, LGA1156, LGA1155, LGA775 & AMD AM2, AM2+, AM3 (backplate required)
Weight (with fans)	1000 g
Material	Copper (base and heat-pipes), aluminium (cooling fins), soldered joints, nickel plated
Fan compatibility	140x140x25mm / 120x120x25mm
Dimensions (with fans)	140 mm (W) x 130 mm (H) x 166 mm (D)
Warranty	6 years
Price	75€



Τα χαρακτηριστικά των δύο ανεμιστήρων (NF-P14) με τους οποίους εξοπλίζεται η NH-C14 φαίνονται στον πιο κάτω πίνακα.



Fan Specifications NF-P14
Bearing	SSO-Bearing
Blade Geometry	NF-P14 Blade Design with VCN
Input Power	1.2 W
Input Current	0.1 A
Voltage Range	12 V
MTBF	> 150.000 h
Rotational Speed +/-10%	1200 RPM
Airflow (L.N.A. / U.L.N.A.)	110.3 m³/h ( 83,7 m³/h / 71,2 m³/h )
Acoustical Noise (L.N.A. / U.L.N.A.)	19.6 dB (13,2 dB / 10,1 dB)
Static Pressure	1.29 mmH²O
Diamensions	140x140x25 mm



Το άσπρο χρώμα κυριαρχεί στην ευμεγέθη συσκευασία της NH-C14.





H πλούσια προίκα της NH-C14 αποτελείται από δύο ανεμιστήρες NF-P14, δύο ζευγάρια adapters για την μείωση των στροφών/θορύβου των ανεμιστήρων (Low-Noise Adaptor - L.N.A. , Ultra-Low-Noise Adaptor - U.L.N.A.), ένα σωληνάριο θερμοαγώγιμης NT-H1, mounting kits SecuFirm2™ για Intel και AMD και ένα badge της Noctua.







Η NH-C14 κάτω από το φακό

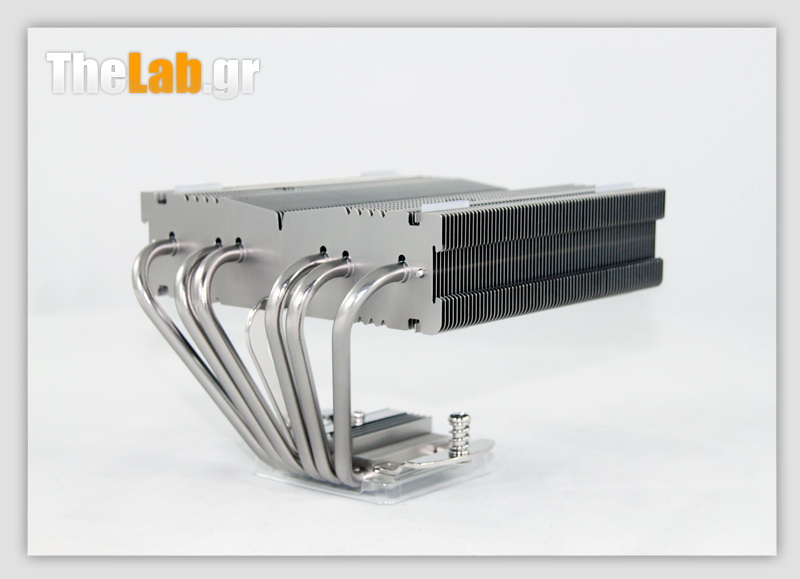

Ακολουθούν μερικές φωτογραφίες της NH-C14, χωρίς τους ανεμιστήρες.

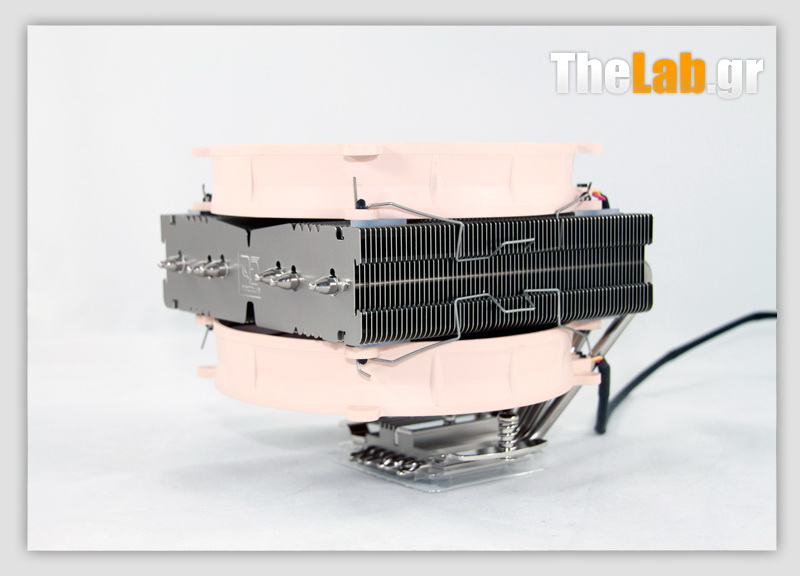

Και τώρα μερικές φωτογραφίες της NH-C14 με τους ανεμιστήρες τοποθετημένους.







Εγκατάσταση





Για την τοποθέτηση της NH-C14 είναι απαραίτητη η αφαίρεση της μητρικής (mainboard) για την τοποθέτηση της (τουλάχιστον για τα Intel sockets και σε κουτιά που δεν έχουν προβλέψει κενό χώρο πίσω από την περιοχή του socket). Εδώ να σημειώσουμε ότι οι ανεμιστήρες βρίσκονται πρώτο-τοποθετημένοι πάνω στην ψύκτρα, οπότε η ίδια κουμπώνει με αυτούς ήδη πάνω της.





Αν δε διαθέτουμε λοιπόν ένα κουτί που προβλέπει την εγκατάσταση τέτοιων ψυκτρών και διαθέτουμε επεξεργαστή Intel, αφαιρούμε τη μητρική κάρτα και τοποθετούμε το παρεχόμενο backplate στην πίσω πλευρά του socket. Όπως σε όλες τις πρόσφατες ψύκτρες της Noctua, αν το socket της μητρικής είναι τύπου 775 αφήνουμε το ελαστικό κομμάτι, που καλύπτει το κέντρο του backplate, στη θέση του. Για τα sockets 1156 και 1366 το αφαιρούμε και τοποθετούμε το backplate της Noctua πάνω από το ήδη υπάρχων, stock, backplate της μητρικής. Μετέπειτα, ακολουθώντας πιστά της παρεχόμενες οδηγίες τοποθετούμε το μηχανισμό στερέωσης της ψύκτρας και στη συνέχεια, αφού βάλουμε την κατάλληλη ποσότητα θερμοαγώγιμης πάστας στον επεξεργαστή, τοποθετούμε την ψύκτρα και βιδώνουμε τις δύο βίδες μέχρι να τερματίσουν. Στη συνέχεια συνδέουμε τις τροφοδοσίες των ανεμιστήρων και είμαστε έτοιμοι. Η τοποθέτηση της NH-C14, αν εξαιρέσουμε το ότι κατά πάσα πιθανότητα πρέπει να βγάλουμε τη μητρική εκτός κουτιού, κρίνεται σε γενικές γραμμές πολύ εύκολη και ακίνδυνη.





Για τα sockets τύπου AMD τώρα η τοποθέτηση είναι ακόμη πιο εύκολη, μιας και εδώ δεν απαιτείται η εξαγωγή της μητρικής εκτός κουτιού. Απλά αφαιρούμε το μηχανισμό στερέωσης της εργοστασιακής ψύκτρας και με τη βοήθεια των παρεχόμενων βιδών τοποθετούμε το μηχανισμό στερέωσης της Noctua, στο ήδη υπάρχων backplate (σημ. γραφών: στην περίπτωση που το mainboard που διαθέτετε δεν εξοπλίζετε με backplate τότε μπορείτε να επικοινωνήσετε με την Noctua, προφανώς για να σας στείλει ένα). Μετέπειτα, η διαδικασία που ακολουθούμε είναι παρόμοια, με αυτή των Intel sockets. Σε αυτό το σημείο να αναφέρουμε ότι ο προσανατολισμός (orientation) της ψύκτρας μπορεί να γίνει προς οποιαδήποτε κατεύθυνση. Σε κουτιά τύπου πύργου (tower cases) όμως, πρέπει να αποφεύγεται οι κυρτές άκρες των θερμο-αγωγών να κοιτούν προς την πάνω πλευρά του κουτιού. Κάτι τέτοιο, σύμφωνα με την Noctua, μπορεί να επιφέρει μείωση στις επιδόσεις της ψύκτρας.





Σύστημα δοκιμής-Μεθοδολογία μετρήσεων



Το χαρακτηριστικά του συστήματος, στο οποίο δοκιμάστηκε η NH-C14, δίνονται στον παρακάτω πίνακα.



Test System
CPU	Intel Pentium Dual Core E5300
Mainboard	Asus P5Q SE2
Ram	Corsair XMS2 DHX DDR2 2*2GB
VGA	MSI NX8500GT
HDD	WD3200AAKS 320GB
PSU	Cougar SX700
Case	Silverstone Fortress FT02
Operational System	Windows XP SP3 X86



Απέναντι στην NH-C14 επιλέξαμε να αντιπαραθέσουμε μια ψύκτρα παρόμοιας σχεδίασης (τύπου "C") η οποία προέρχεται μάλιστα από την ίδια εταιρία, την NH-C12P SE14. H NH-C14 θα δοκιμαστεί και με τα τρία mode λειτουργίας που υποστηρίζει (ένας μόνος ανεμιστήρας στο κάτω μέρος της, ένας μόνο ανεμιστήρας στο πάνω μέρος και δύο ανεμιστήρες μαζί) Οι ψύκτρες δοκιμάστηκαν σε 2 διαφορετικές συχνότητες λειτουργίας του επεξεργαστή τόσο σε κατάσταση ηρεμίας (idle) όσο και σε κατάσταση πλήρους φορτίου (full load). Στα 3260 MHz με 1,325 Vcore και στα 3510 με 1.4 Vcore.



Εδώ να αναφέρουμε ότι οι τιμές Vcore είναι αυτές που τέθηκαν από το bios της μητρικής. Το πρόγραμμα που επιλέχτηκε για να ζορίσει τις ψύκτρες στο μέγιστο δυνατό βαθμό είναι το OCCT (ver. 3.1.0) και πιο συγκεκριμένα το CPU:LINPACK mode, το οποίο τρέξαμε για 15 λεπτά την κάθε φορά. Τέλος, η θερμοαγώγιμη πάστα που χρησιμοποιήθηκε κατά τη διάρκεια των μετρήσεων και για τις δυο ψύκτρες, ήταν αυτή που συνοδεύει τη συσκευασία της NH-C14 και όλες οι μετρήσεις έγιναν με τη μητρική εντός κουτιού, σε 21 βαθμούς Κελσίου θερμοκρασία χώρου.







Μετρήσεις



Στα παρακάτω γραφήματα απεικονίζονται ο μέσος όρος των θερμοκρασιών που καταγράφηκαν σε κατάσταση ηρεμίας (idle) και ο μέσος όρος από όλους τους πυρήνες (2) των υψηλότερων θερμοκρασιών που καταγράφηκαν σε κατάσταση πλήρους φορτίου (full load). Σε κάθε μέτρηση αναφέρονται και οι εκτιμώμενες τιμές εκλυόμενης ισχύος (Watt) του επεξεργαστή. Επίσης, να υπενθυμίσουμε ότι η θερμοκρασία περιβάλλοντος κατά τη διάρκεια των μετρήσεων ήταν 21°C.







102 Watt







Όπως βλέπετε, οι διαφορές μεταξύ των δύο Noctua είναι μηδαμινές και οι θερμοκρασίες μεταξύ των τριών διαφορετικών modes της NH-C14 είναι παρόμοιες. Βέβαια, ίσως με έναν ισχυρότερο επεξεργαστή να υπήρχαν συγκρίσιμες διαφορές αλλά ο γραφών δυστυχώς δε διαθέτει κάτι καλύτερο τη συγκεκριμένη περίοδο (για δοκιμές). Βέβαια, δεδομένου των αποτελεσμάτων που είχε σημειώσει η NH-C12P SE14 σε σύγκριση με την κορυφαία NH-D14, μπορούμε να συμπεράνουμε ότι η απόδοση της NH-C14 είναι πάρα πολύ καλή. Σύντομα πάντως (αν όλα πάνε καλά τουλάχιστον) με το project Jalapeno ή το Inferno, δε θα χρειαζόμαστε CPU πια για να θερμάνουμε τις ψύκτρες και έτσι θα μπορούμε με μεγάλη ακρίβεια να δούμε τις δυνατότητες της κάθε μιας. Λίγο υπομονή ακόμη..





Συμπεράσματα





H Noctua μας έχει συνηθίσει σε ποιοτικές και άκρως αποδοτικές ψύκτρες. Η NH-C14 δεν παραβαίνει τον κανόνα φυσικά και σίγουρα θα αποτελέσει την ιδανική επιλογή για όσους θέλουν μια μαζεμένη (σε διαστάσεις) αλλά άκρως αποδοτική ψύκτρα. Μπορεί η τιμή της να είναι υψηλή αλλά μην ξεχνάτε ότι μέσα στο πακέτο περιλαμβάνονται και δύο πολύ καλοί 140mm ανεμιστήρες της ίδιας εταιρίας, οι οποίοι συνδυάζουν υψηλή απόδοση με ιδιαίτερα χαμηλά επίπεδα θορύβου.



Αξιοποιώντας ένα από τα τρία διαφορετικά setup (ανάλογα με το πόσους ανεμιστήρες χρησιμοποιούνται και το που τοποθετούνται) η NH-C14 μπορεί να χρησιμοποιηθεί τόσο σε ένα HTPC case, όσο και σε ένα full tower όπου οι μνήμες της μητρικής βρίσκονται κοντά στο socket και διαθέτουν ψηλά heat spreaders.



Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα της NH-C14 της Noctua είναι τα παρακάτω:



Πλεονεκτήματα



• Τρία modes λειτουργίας τα οποία μπορούν να επιλεγούν ανάλογα με την τοπολογία του mainboard και τους περιορισμούς που θέτει το case (Dual fan, High clearance, Low Profile mode)
• Πολύ καλή απόδοση
• Συνοδεύεται από δύο κορυφαίους ανεμιστήρες (NF-P14)
• O κάτω ανεμιστήρας ψύχει ιδιαίτερα αποδοτικά την περιοχή γύρω από το socket (mosfets, RAM κτλ.)
• Ο μηχανισμός στερέωσης SecuFirm2 είναι εύκολος στη χρήση και ιδιαίτερα ασφαλής (αυτό που οι Αμερικάνοι ονομάζουν idiot-proof)
• Πληθώρα συνοδευτικών



Μειονεκτήματα



• Τιμή



Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά η NH-C14 είναι:





Εδώ τέλειωσε και η σημερινή παρουσίαση. Ευχαριστούμε θερμά την Noctua για τη διάθεση του δείγματος.
