  • BlitzWolf® BW-P1 10400mAh


    Εισαγωγή



    Όσοι έχουν δοκιμάσει τη διευκόλυνση που προσφέρει ένα power bank αρνούνται πεισματικά να ξαναζήσουν χωρίς αυτό. Για όσους δεν είχαν τη χαρά να το δοκιμάσουν, ένα power bank είναι μια συσκευή με μπαταρίες και κύκλωμα που αναλαμβάνει να φορτίσει το κινητό σας τηλέφωνο ή tablet, όπου δεν υπάρχει διαθέσιμος ρευματολήπτης για να χρησιμοποιήσετε τον φορτιστή σας.



    Το power bank που σας παρουσιάζουμε σήμερα είναι της εταιρίας BlitzWolf και συγκεκριμένα το μοντέλο BlitzWolf® BW-P1 10400mAh.







    Πρόκειται για μία αρκετά οικονομική αλλά και με πολλά features συσκευή η οποία υπόσχεται να γίνει αναπόσπαστο μέρος της καθημερινότητάς σας.



    Ας πάμε όμως να δούμε περί τίνος ακριβώς πρόκειται.



    Φωτογράφιση



    Η συσκευασία του BlitzWolf® BW-P1 10400mAh είναι ένα απλό χαρτονένιο κουτί, μέσα στο οποίο βρίσκουμε τη συσκευή προστατευμένη σε νάιλον και κάτω από αυτήν, το manual, την κάρτα εγγύησης και ένα καλώδιο.





    IMG 2586

    IMG 2587

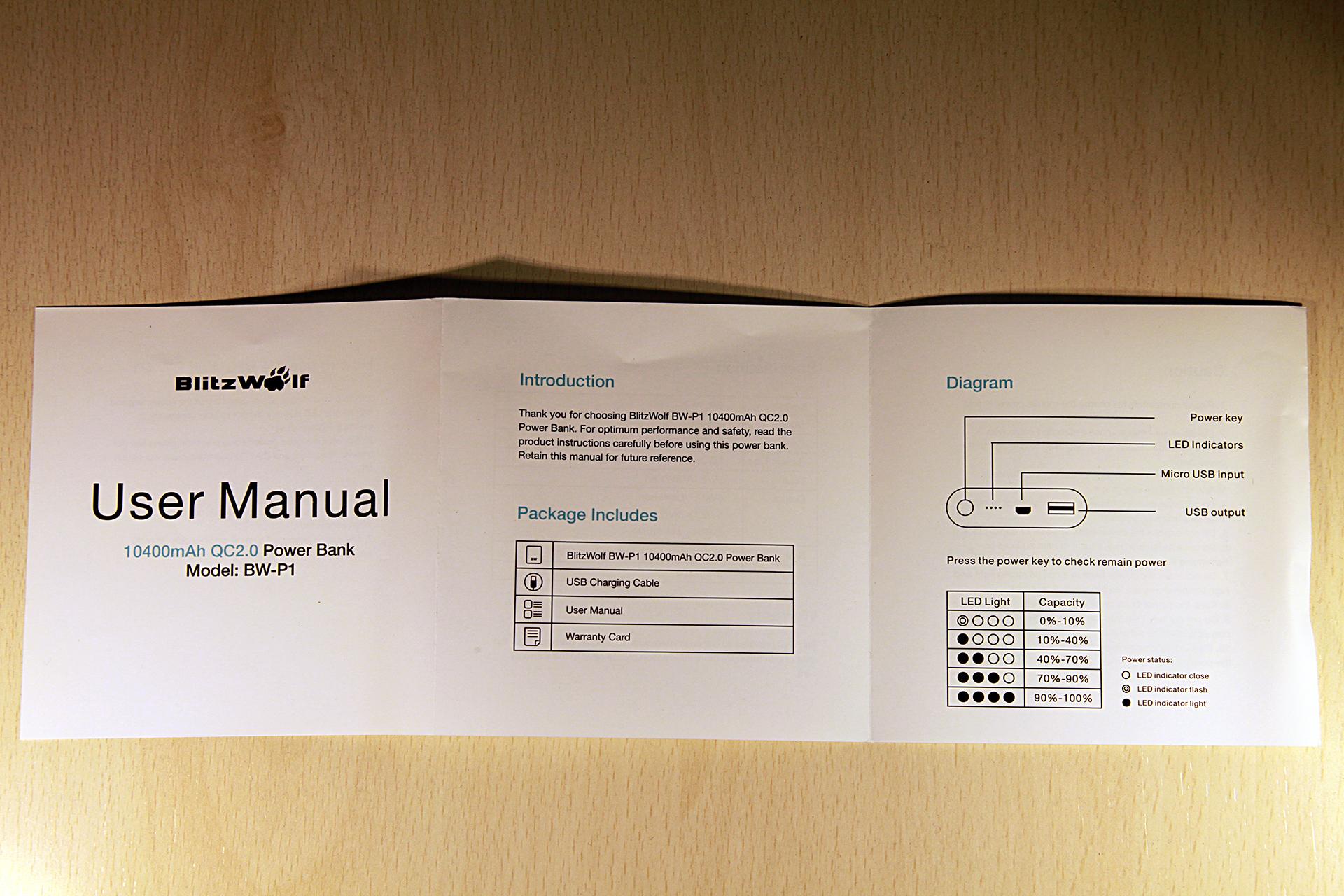

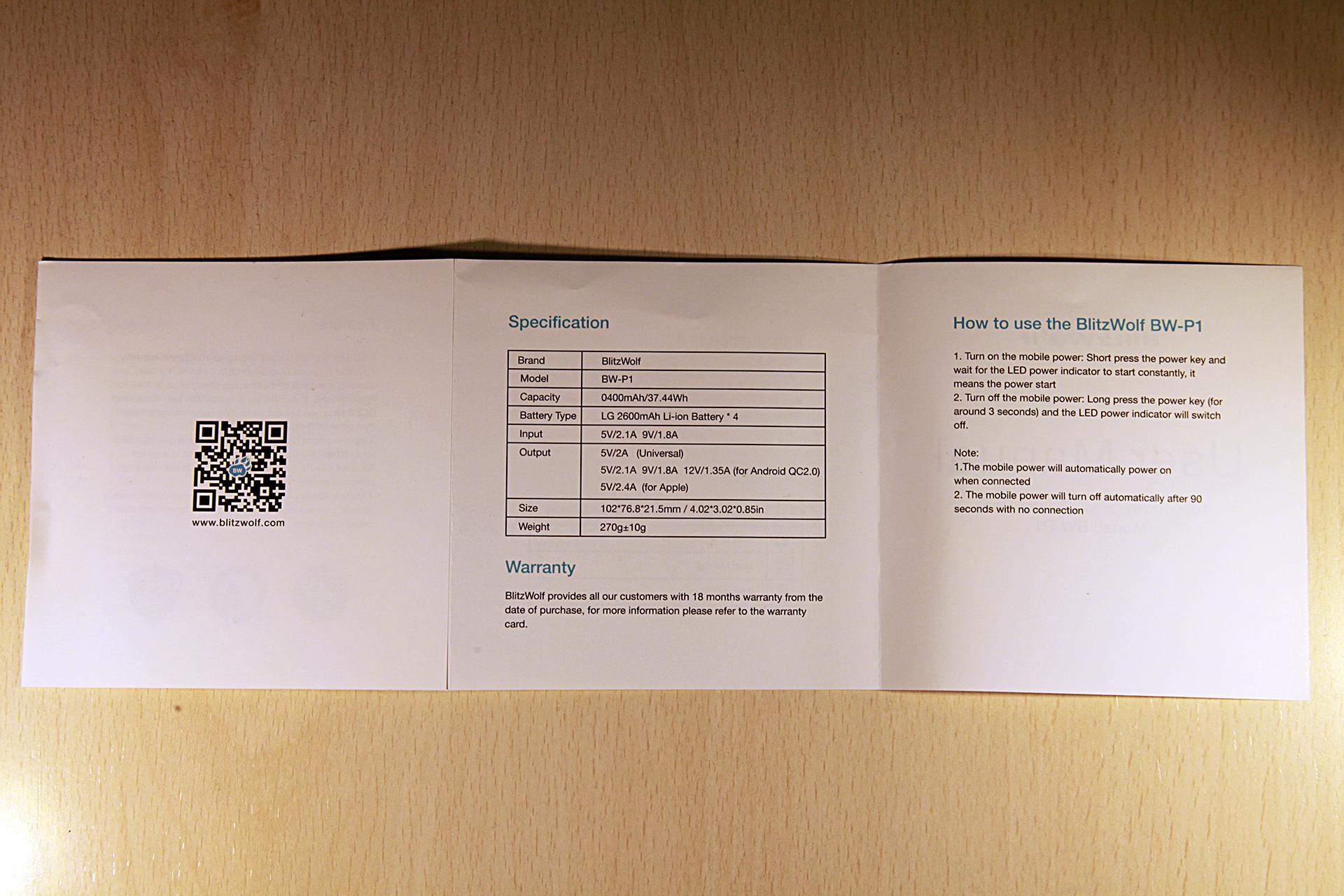

    Το manual περιλαμβάνει τα βασικά χαρακτηριστικά της συσκευής καθώς και τον τρόπο χρήσης της. Η εταιρία προσφέρει 18 μήνες εγγύηση για το προϊόν της.





    IMG 2592

    IMG 2593


    Το καλώδιο είναι αρκετά ποιοτικό και έχει μήκος 21,7 cm μαζί με τα βύσματα.





    IMG 2601

    IMG 2605


    το ίδιο το power bank είναι από ανωδιομένο αλουμίνιο σε ασημί χρώμα. Στη μία πλευρά έχει το λογότυπο της εταιρίας ενώ στην άλλη τονίζεται η δυνατότητα φόρτισης σύμφωνα με το μοντέλο Qualcomm Quick Charge 2.0.





    IMG 2615

    IMG 2614


    Εδώ βλέπουμε την άνω και κάτω πλευρά της συσκευής. Στην άνω πλευρά υπάρχει το μοναδικό πλήκτρο της συσκευής με το οποίο ανοίγει - ξεκινάει τη φόρτιση και κλείνει, τα 4 LED ένδειξης του επιπέδου φόρτισης της συσκευής, η είσοδος και η έξοδος ρεύματος.



    Η κάτω πλευρά φέρει ετικέτα με τα χαρακτηριστικά και τις πιστοποιήσεις της συσκευής.





    IMG 2612



    Χαρακτηριστικά



    Τα βασικά χαρακτηριστικά του BlitzWolf® BW-P1 10400mAh όπως αναφέρονται στο manual, περιγράφονται στον παρακάτω πίνακα.







    Παρατηρούμε ότι η συσκευή χρησιμοποιεί επώνυμες και ποιοτικές μπαταρίες της LG που έχουμε συναντήσει και σε άλλα καλά powerbanks όπως αυτό της Xiaomi.



    Επίσης βλέπουμε ότι εκτός του να φορτίζεται και να φορτίζει στα 5V, μπορεί και να φορτίζεται στα 9V από Quick Charge 2.0 συμβατούς φορτιστές και να φορτίζει συμβατές συσκευές στα 9V και στα 12V!



    Quickcharge 2.0



    Το BlitzWolf® BW-P1 10400mAh υποστηρίζει την τεχνολογία Qualcomm Quick Charge 2.0. Η τεχνολογία αυτή υποστηρίζεται από κάποιους φορτιστές και από συσκευές της μεσαίας και ανώτερης κατηγορίας που φέρουν κάποια από τα SoC της Qualcomm. Συγκεκριμένα, οι συσκευές που υποστηρίζουν αυτή την τεχνολογία δίνονται από την ίδια την Qualcomm σε αυτή τη λίστα. Υπάρχουν και άλλα μοντέλα που υποστηρίζουν τη λειτουργία αυτή, έστω και ανεπίσημα, όπως και μοντέλα που ενώ έχουν κάποια από τα SoC που διαθέτουν τη λειτουργία, αυτή παραμένει απενεργοποιημένη, είτε λόγω μη συμβατότητας του PCB, είτε για λόγους marketing.



    Η λειτουργία Qualcomm Quick Charge 2.0 πετυχαίνει σημαντικά ταχύτερη φόρτιση της συσκευής, κατά έως και 75%.







    Ταχύτερη είναι επίσης και η φόρτιση του ίδιου του BlitzWolf® BW-P1 10400mAh με φορτιστή που υποστηρίζει Qualcomm Quick Charge 2.0. Έτσι σε 30 λεπτά με ένα κοινό φορτιστή, το power bank έχει φορτίσει κατά 15%. Με ένα φορτιστή που υποστηρίζει Quick Charge 1.0 θα έχει φορτίσει το διπλάσιο, δηλαδή 30% στον ίδιο χρόνο και με έναν που υποστηρίζει Quick Charge 2.0 το τετραπλάσιο, δηλαδή 60%.







    Το chip του BlitzWolf® BW-P1 10400mAh που είναι βασικά υπεύθυνο για όλα αυτά είναι το FP6600 το οποίο υποστηρίζει επιπλέον και το BC 1.2, δηλαδή τη γνωστή φόρτιση με 5V και 2A.







    Εμείς λοιπόν δοκιμάσαμε με κάποια τηλέφωνα που βρέθηκαν πρόχειρα και επιβεβαιώσαμε ότι η τεχνολογία αυτή υπάρχει και λειτουργεί στο BlitzWolf® BW-P1 10400mAh με εντυπωσιακά αποτελέσματα στις υποστηριζόμενες συσκευές.



    Η παράθεση μετρήσεων με κάποια συσκευή δεν έχουν νόημα γιατί οι χρόνοι σχετίζονται με την κάθε συσκευή και την κατάσταση της μπαταρίας της και συνεπώς θα μπορούσαν να είναι παραπλανητικοί, αλλά σε κάθε περίπτωση βρέθηκαν να επιβεβαιώνουν τους ισχυρισμούς της εταιρίας.



    Ηλεκτρονικά



    Το περίβλημα του BlitzWolf® BW-P1 10400mAh περικλείει ένα PCB και ένα πακέτο με 4 μπαταρίες.





    IMG 2627

    IMG 2617


    Οι μπαταρίες έχουν κωδικό LGABB41865 και είναι τύπου 18650, χωρητικότητας 2600mAh έκαστη και κατασκευασμένες από την LG. Πρόκειται για ποιοτικές μπαταρίες που μας δίνουν μια πολύ καλή πρώτη εντύπωση.





    IMG 2645


    Το PCB του BlitzWolf® BW-P1 10400mAh είναι γερά αρματωμένο και μπλε.





    IMG 2668

    IMG 2667


    Για τα περαιτέρω, σας παραδίδω στα στοργικά χέρια του φίλου και συνάδελφου @@Seafalco, ο οποίος ως πιο ειδικός, θα μας κάνει μια μικρή ανάλυση του κυκλώματος.









    Στην παραπάνω εικόνα, διακρίνουμε τρία υποκυκλώματα:



    Α. Κύκλωμα διαχείρισης και φόρτισης των μπαταριών του power bank (δεξιά, πράσινο πλαίσιο).



    Στην κορυφή βρίσκουμε τον 8-bit microcontroller N79E814A T20 της Nuvoton που αναλαμβάνει ολόκληρη τη λογική και τη διαχείριση του power bank. Αντιλαμβάνεται τις απαιτήσεις των συνδεόμενων συσκευών και αναλαμβάνει την διαχείριση των προστασιών (Over Voltage, Over Current, κλπ)
    Ακριβώς από κάτω του έχουμε τον ολοκληρωμένο ελεγκτή / διαχειριστή BQ 24195 ο οποίος πλαισιωμένος από τα απαραίτητα περιφερειακά εξαρτήματα, SMD πηνίο και πυκνωτές, αναλαμβάνει την ταχεία φόρτιση, αλλά και την επίβλεψη της καλής υγείας των μπαταριών.
    Να σημειώσουμε εδώ ότι καθώς το power bank μπορεί να τροφοδοτηθεί είτε με 5V, είτε με 9V, υπάρχει ο εξειδικευμένος power converter, που θα εξασφαλίσει τη σωστή τροφοδοσία των μπαταριών του power bank!



    Β. Κύκλωμα παραγωγής της τάσης εξόδου που προορίζεται να τροφοδοτήσει τις προς φόρτιση συσκευές (κέντρο, γαλάζιο πλαίσιο).



    Στην επάνω πλευρά του έχουμε το ολοκληρωμένο 3120 5870G το οποίο σε συνεργασία με τον ολοκληρωμένο σύγχρονο ανορθωτή MPFE 3428 και φυσικά με τα απαραίτητα περιφερειακά, SMD πηνίο και πυκνωτές, αναλαμβάνει την κατά το δυνατόν αποδοτικότερη μετατροπή της τάσης των μπαταριών, στην τάση φόρτισης που αναλογεί στη συνδεόμενη συσκευή.
    Καθώς η συσκευή εκτός από τις συσκευές που χρειάζονται 5V, έχει τη δυνατότητα να φορτίσει και συσκευές που απαιτούν 9V ή και 12 V, πραγματικά χρειαζόταν την προσεκτική και αποδοτική σχεδίαση των κυκλωμάτων που βλέπουμε.



    Γ. Κύκλωμα προστασίας των μπαταριών του power bank από υπερβολική πτώση της τάσης τους και από υπερβολικό ρεύμα κατά την εκφόρτισή τους (αριστερά, κόκκινο πλαίσιο).



    Τη διαχείριση της προστασίας των μπαταριών αναλαμβάνει το ειδικό ολοκληρωμένο προστασίας μπαταριών 6618 που ευρίσκεται στην πίσω πλευρά της πλακέτας.





    IMG 2662


    Αυτό επιτηρεί την τάση των μπαταριών και μέσω της αντίστασης R33_R050 των 50 mOhm, η οποία εκτελεί χρέη Shunt, μετρά το ρεύμα που απορροφά η φορτιζόμενη συσκευή.
    Αν η τάση των μπαταριών τείνει να πέσει κάτω από το ασφαλές όριο ή αν το ρεύμα τείνει να αυξηθεί πάνω από το αντίστοιχο όριο έντασης, τότε το διπλό Mosfet 8205A αναλαμβάνει να διακόψει –παροδικά και μέχρι την άρση του προβλήματος- την επικοινωνία των μπαταριών.



    Συμπέρασμα:
    Έχουμε να κάνουμε με μια προσεκτικά σχεδιασμένη συσκευή, η οποία χρησιμοποιεί σύγχρονης αντίληψης κατασκευαστική πρακτική, τόσο στην σχεδίαση των υποκυκλωμάτων, όσο και στην επιλογή του τύπου των υλικών. Αυτό το παντού SMD, δεν το κρύβουμε μας άρεσε και ιδιαίτερα γιατί εν προκειμένω υπήρχε χώρος να χρησιμοποιηθούν και πιο παραδοσιακά υλικά όπως κλασικοί πυκνωτές, ή πηνία απλά.
    Ένα μεγάλο συν λοιπόν στα κατασκευαστικά, αν και η ακριβής επιλογή των υλικών μας βασάνισε μέχρι να δούμε τι είναι καθώς οι φίλοι εξ Ανατολών, δεν τα πάνε και τόσο καλά με την τυποποίηση των κωδικοποιήσεών τους!



    Μεθοδολογία



    Θεωρήσαμε σωστό οι μετρήσεις να γίνουν με τρόπο αντικειμενικό και επαναλήψιμο, κάτι που δεν είναι δυνατόν να γίνει φορτίζοντας απλά μια συσκευή καθώς υπεισέρχονται πολλές ανεξέλεγκτες μεταβλητές σε κάτι τέτοιο. Προμηθευτήκαμε λοιπόν μια απλή συσκευή μετρήσεων, όπως η εικονιζόμενη:







    η οποία μπορεί να μετρήσει τάση (3,5V έως 9V) και ρεύμα (0Α - 3,3Α) με ακρίβεια 1%, ενώ παράλληλα μετράει το χρόνο και τη συνολική ενέργεια (έως 50000 mAh) που διέρχεται από αυτήν. Η κατανάλωση της ίδιας της συσκευής είναι λιγότερο από 12mΑ και θα τη θεωρήσουμε αμελητέα.



    Το φορτίο έπρεπε να είναι σταθερό και έτσι επιλέχτηκε η παρακάτω εικονιζόμενη λύση, που παρέχει 2 βατικές αντιστάσεις με διακόπτη επιλογής έτσι ώστε επιλέγοντας μόνο τη μία να έχουμε εκφόρτιση με περίπου 1Α ενώ επιλέγοντας και τις 2 η εκφόρτιση να γίνεται στα περίπου 2Α.







    Μετρήσαμε το BlitzWolf® BW-P1 10400mAh και το συγκρίναμε με το γνωστό και πολύ καλό Powerbank της Xiaomi, ίδιας χωρητικότητας και μάλιστα που χρησιμοποιεί ακριβώς τις ίδιες μπαταρίες της LG.



    Φυσικά οι μετρήσεις έγιναν χρησιμοποιώντας το πρωτόκολλο BC 1.2, καθώς η χρήση του QC 2.0 δεν είναι δυνατή σε όλα τα Powerbanks και δε θα είχαμε δυνατότητα σύγκρισης.



    Μετρήσεις



    Ξεκινάμε με το αποτέλεσμα της μετρήσης της ενέργειας που μπορεί να αποδόσει το BlitzWolf® BW-P1 10400mAh και βλέπουμε ότι αυτό βρίσκεται σε πολύ καλά επίπεδα, ξεπερνώντας κατά 143mAh την απόδοση του Xiaomi.







    Στην ταχύτητα με την οποία αποδίδεται η ενέργεια με χρήση του πρωτοκόλλου BC 1.2, το Xiaomi είναι λίγο πιο γρήγορο. Φυσικά σε συσκευές που υποστηρίζουν QC 2.0 το BlitzWolf® BW-P1 10400mAh είναι πολύ ταχύτερο.







    Η πτώση τάσης στα 2 Powerbanks είναι σε λογικά και ασφαλή επίπεδα, με αυτή του Xiaomi να είναι μικρότερη και να εξηγεί και τον ελαφρώς ταχύτερο ρυθμό απόδοσης ενέργειας.







    Συνεπώς, σε συσκευές που δεν υποστηρίζουν QC, το BlitzWolf® BW-P1 10400mAh μπορεί να αποδώσει λίγο περισσότερη ενέργεια, με λίγο πιο αργό ρυθμό από το Xiaomi 10400.



    Επίλογος



    Το BlitzWolf® BW-P1 10400mAh φωτογραφήθηκε, αναλύθηκε και μετρήθηκε διεξοδικά και τώρα ήρθε η ώρα για τα συμπεράσματα.



    Η ποιότητα κατασκευής του είναι πολύ καλή και δεν αφήνει κανένα παράπονο. Είναι άλλωστε κατασκευασμένο από αλουμίνιο και με εξαιρετική βαφή. Τα ηλεκτρονικά του είναι σύγχρονου σχεδιασμού με χρήση SMD παντού, ενώ παρέχουν όλες τις απαραίτητες ασφάλειες για ξένοιαστη χρήση.



    Υποστηρίζει πρωτόκολλα BC 1.2, Quick Charge 1.0 και Quick Charge 2.0 για να φορτίσει τις συσκευές σας όσο πιο γρήγορα μπορούν να φορτιστούν ενώ κάνει χρήση των ίδιων πρωτοκόλλων για τη δική του ταχεία φόρτιση αν τα υποστηρίζει ο φορτιστής σας.







    Οι μπαταρίες του είναι της LG και μάλιστα οι ίδιες που χρησιμοποιεί το γνωστό και καλό Xiaomi 10400, από το οποίο το BlitzWolf® BW-P1 10400mAh μπορεί να αποδώσει ελαφρώς περισσότερη ενέργεια, με λίγο πιο αργό ρυθμό σε BC 1.2, αλλά με πολύ πιο γρήγορο αν η συσκευή που φορτίζεται υποστηρίζει κάποιο από τα πρωτόκολλα φόρτισης της Qualcomm.



    Το κόστος του BlitzWolf® BW-P1 10400mAh από το κατάστημα Banggood ανέρχεται αυτή τη στιγμή στα 23,47 ευρώ με δωρεάν μεταφορικά, τιμή ιδιαίτερα ανταγωνιστική σε σχέση με αυτά που προσφέρει.



    Ας συνοψίσουμε τα πλεονεκτήματα και τα μειονεκτήματα του OBlitzWolf® BW-P1 10400mAh:



    Πλεονεκτήματα
    + Ποιότητα κατασκευής
    + Υποστήριξη Quick Charge 2.0, Quick Charge 1.0 και BC 1.2
    + Σύγχρονα ηλεκτρονικά με χρήση μόνο SMD στοιχείων
    + Χρήση καλής ποιότητας μπαταριών της LG
    + Πολύ καλά αποτελέσματα στις μετρήσεις





    Μειονεκτήματα
    - Βγαίνει μόνο σε ασημί χρώμα
    - Δεν υπάρχει προς το παρόν κάποια θήκη για αυτό στην αγορά
    - Είναι λίγο πιο μακρύ από το Xiaomi



    Ευχαριστούμε πολύ το Banggood για την παραχώρηση του δείγματος.



    Με βάση τα παραπάνω, η συνολική βαθμολογία του BlitzWolf® BW-P1 10400mAh είναι:






    00
    Loading.





    Ευχαριστούμε θερμά το

    Banggood για την παραχώρηση του δείγματος της δοκιμής









    Πολύμερος Αχανιώτης 30/1/2016

    Συντελεστές Review
    Reviewers: Πολύμερος Αχανιώτης
    Photographers: Πολύμερος Αχανιώτης
    Editing: TheLab.gr Team
    Αξιολόγηση
    Χαρακτηριστικά:9.50
    Χρηστικότητα:9.50
    Ποιότητα:9.50
    Επιδόσεις:9.50
    Γραφικά:Select
    Ήχος:Select
    Gameplay:Select
    Αντοχή στο Χρόνο:Select
    Απόδοση/Τιμή:9.50
    Editor's ChoiceYes
    Innovation AwardNo
    Design AwardNo
    Value for MoneyYes
