SuperNouva The Project

[jkanaks]

Ξεκίνησε ως απλή αναβάθμιση, αλλά επειδή είχα μείνει πίσω και όταν άκουγα Ivy μου ερχόταν στο μυαλό αυτή

είπα να διαβάσω κάνα φόρουμ να ενημερωθώ για τα δρώμενα του χώρου. Ξεφυλλίζοντας το thelab όμως άρχισα να φαντάζομαι αντλίες reservoir σωλήνες και τους αγωνιστες του 40 αντι για αέρα να φωνάζουν Νεροοοοοοό:

Δεν θέλει και πολύ το wc virus με χτύπησε και η εκρίζωση θα είναι πολύ δύσκολη, μιλάμε για χρόνια κατάσταση.

Άρχισα να μαζεύω τα parts αλλά επειδή πετάω Φώτος από δω και από κει είπα να κάνω ένα threadaki για να τα χω μαζεμένα.

Πάμε με αέρα αλλά οσονούπω See you on the other side.

[jkanaks]

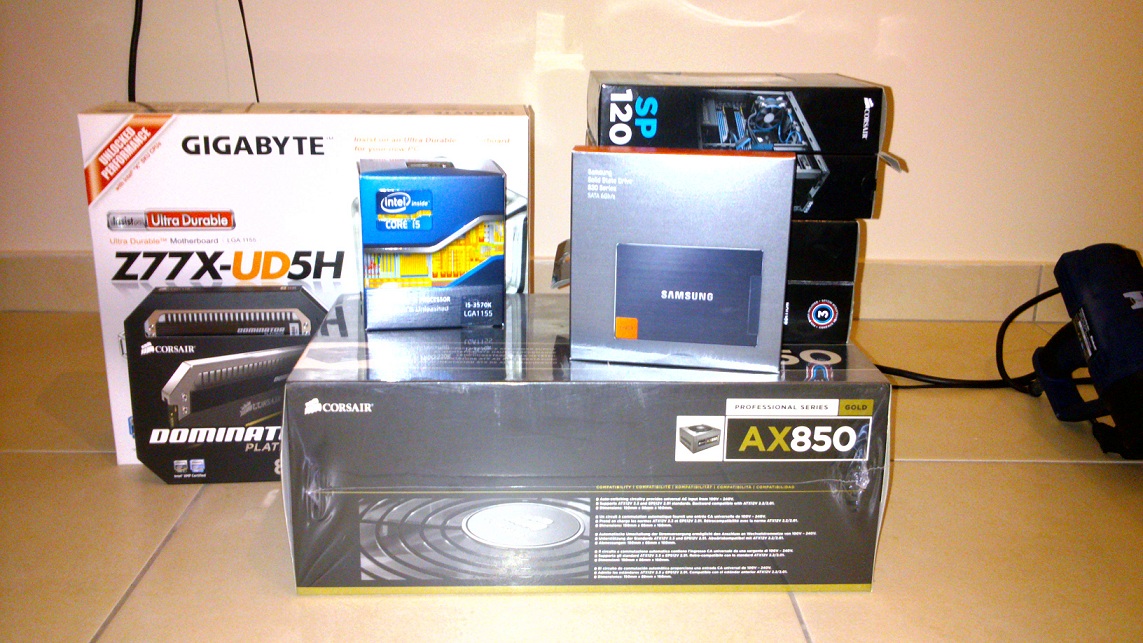

Πρώτα τα κομπόνεντς τα οποία μάλλον λέγονται έτσι γιατι μας παίρνουν το κομπόδεμα:

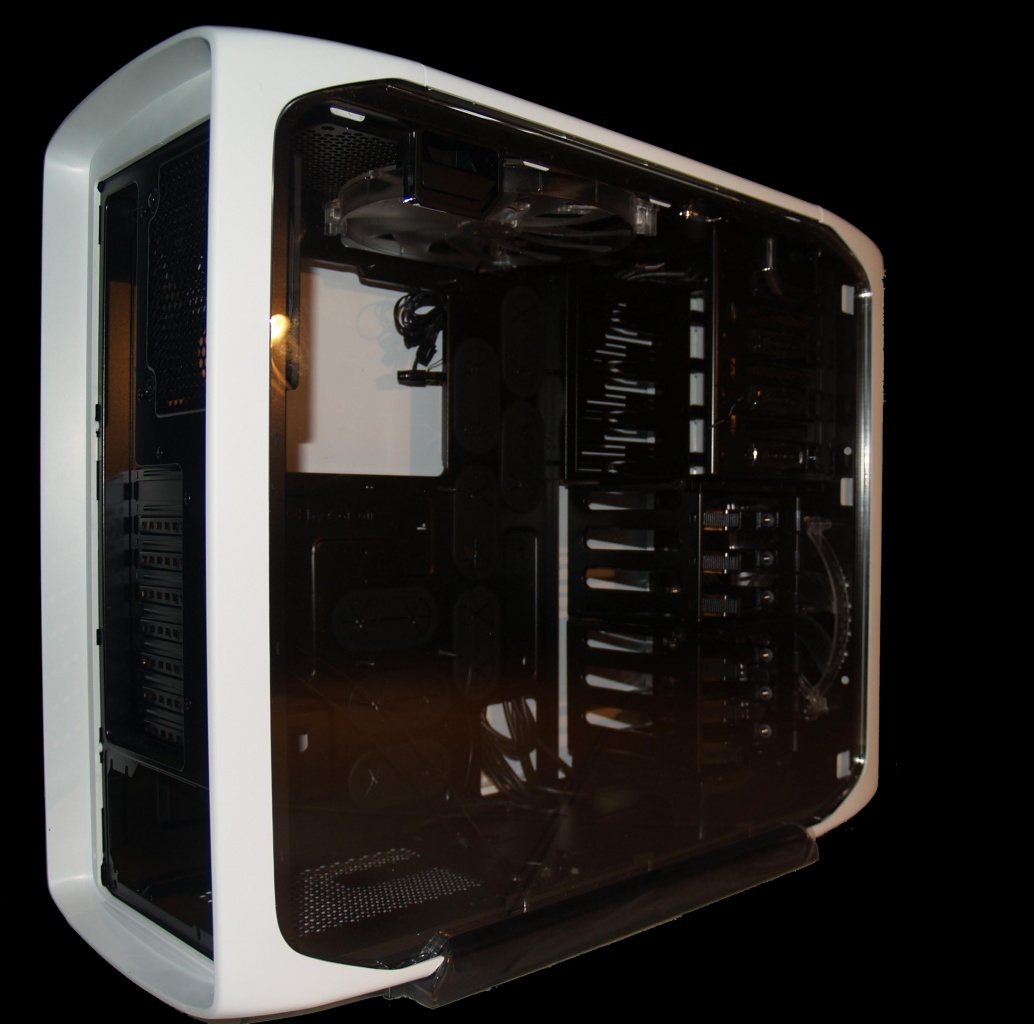

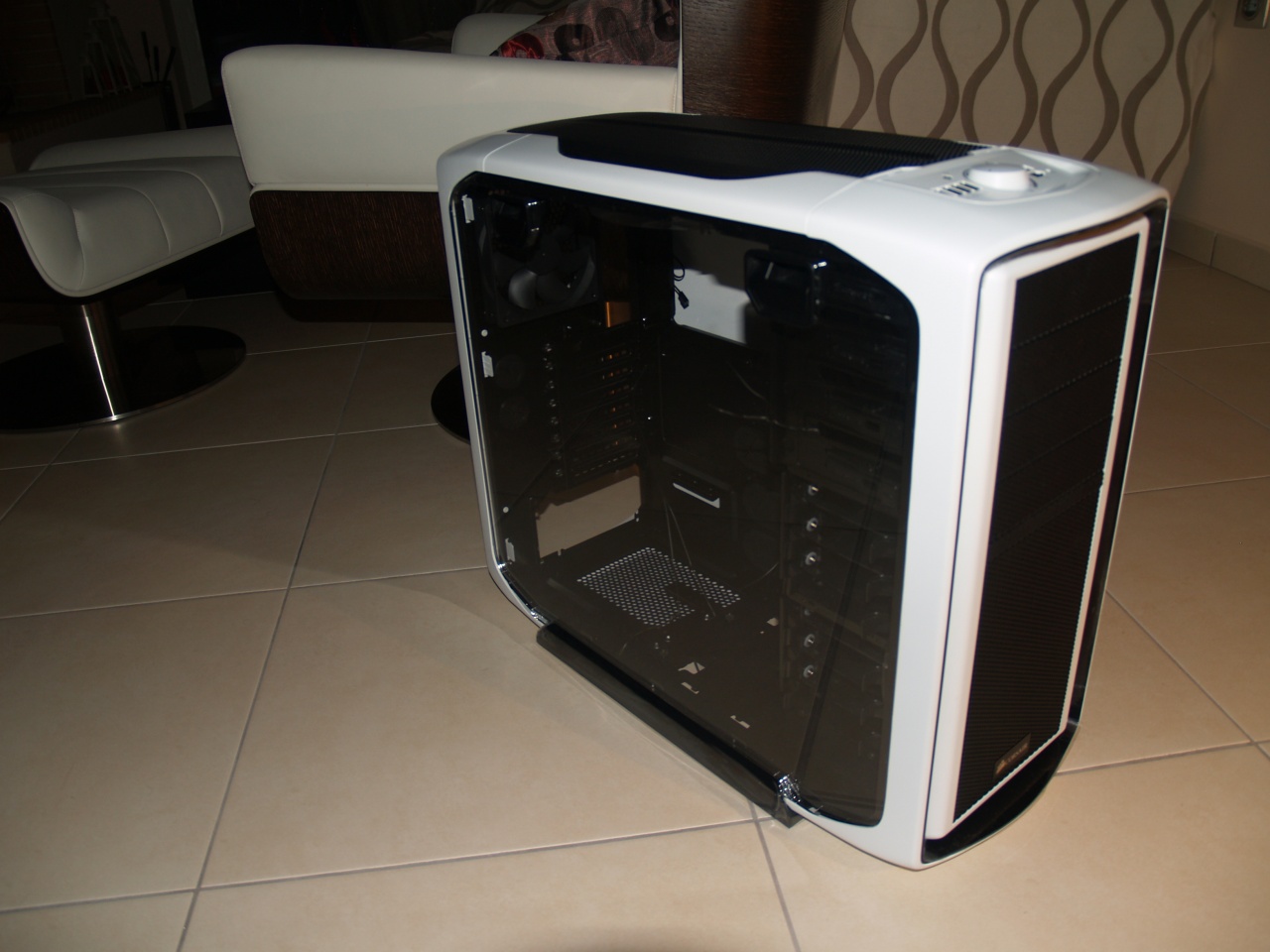

• Corsair 600t SE / Full plexi side

• GigabyteZ77X-UD5H

• i5-3570K CPU

• 8 GB Corsair Platinum 1866 RAM

• Samsung 830 128GB SSD

• Corsair AX850

• EVGA 670FTW

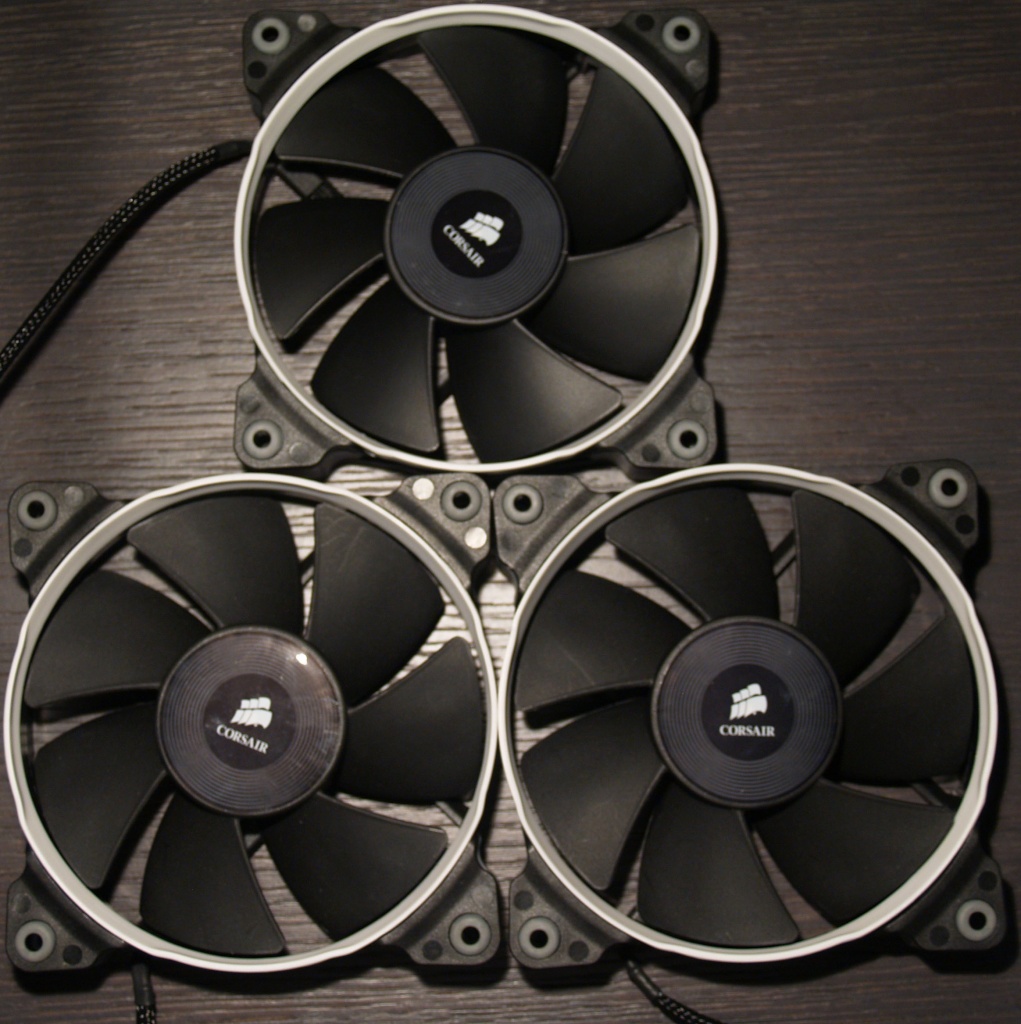

• Corsair SP Quiet 120 mm Fans

• Corsair AF Quiet 120 mm Fans

• MDPC Sleeves


Watercooling Parts

[*]Alphacool NexXxoS ST30 Full Copper 360mm

[*]Phobya Xtreme 200 - V.2

[*]XSPC RayStorm with Aluminium Bracket

[*]Aquacomputer D5 pump with rpm signal

[*]Alphacool HF D5 TOP - Black Acetal

[*]Watercool HEATKILLER

Έγινε επεξεργασία Ιούνιος 25, 2013 από jkanaks

[jkanaks]

Έγινε επεξεργασία Ιούνιος 24, 2013 από jkanaks

[Thanoucos]

Καλή αρχή φίλε. :bigsmile::jump1:

[Doc1355]

Γιάννη αν και ξέρω ότι το έχεις προχωρήσει το θέμα,καλή αρχή και εύχομαι το αποτέλεσμα να είναι φανταστικό φιλαράκι!!! :crazy_pilot::crazy_pilot:

[jkanaks]

Θένκς παιδιά,

'Οπως τα λές Μάνο το χω προχωρίσει αλλά είναι κρίσιμες οι λεπτομέρειες Είμουν στον μετρ Δημήτρη (Μαρκόπουλο) το ΣΚ και μου φερε PSU Cover, προσεχώς φωτο

[Doc1355]

Θένκς παιδιά,

'Οπως τα λές Μάνο το χω προχωρίσει αλλά είναι κρίσιμες οι λεπτομέρειες Είμουν στον μετρ Δημήτρη (Μαρκόπουλο) το ΣΚ και μου φερε PSU Cover, προσεχώς φωτο

Καλα ρε κατεβηκες Μαρκοπουλο και δεν ειπες τιποτα;

SHAME ON YOU!!!

Στάλθηκε από το GT-I9001 μου χρησιμοποιώντας Tapatalk 2

[jkanaks]

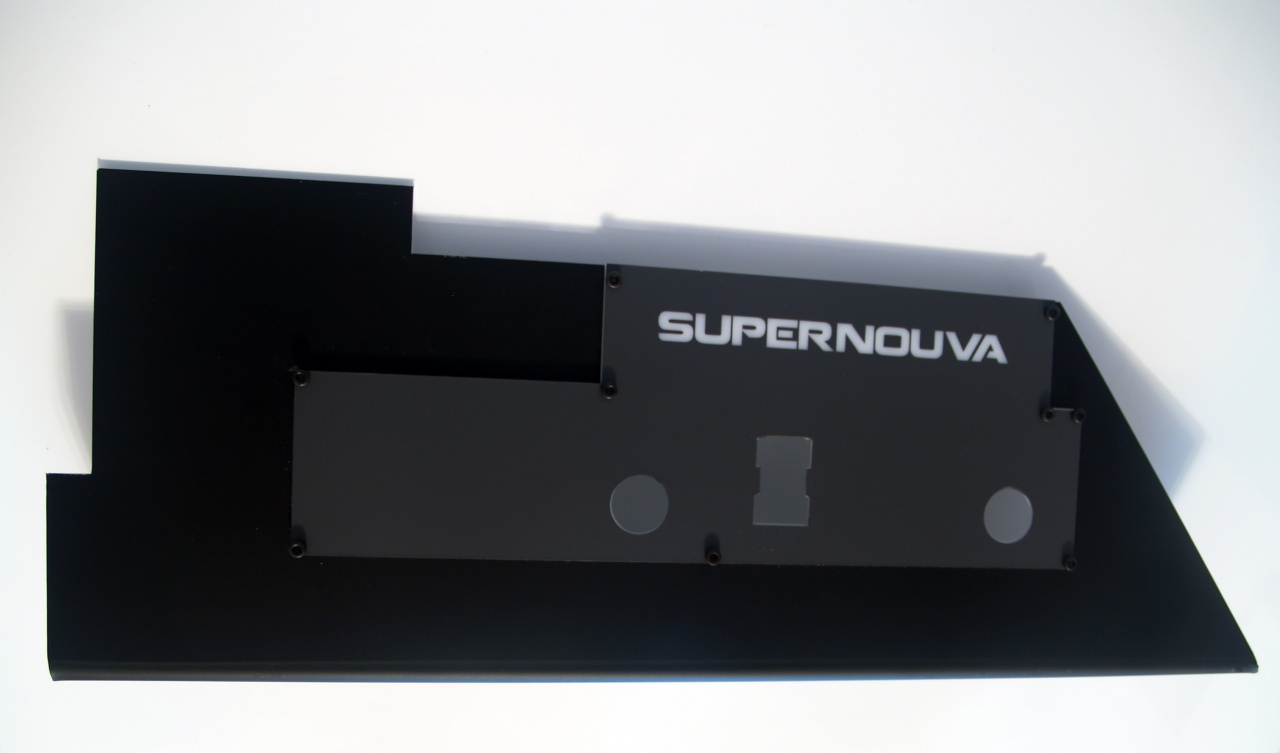

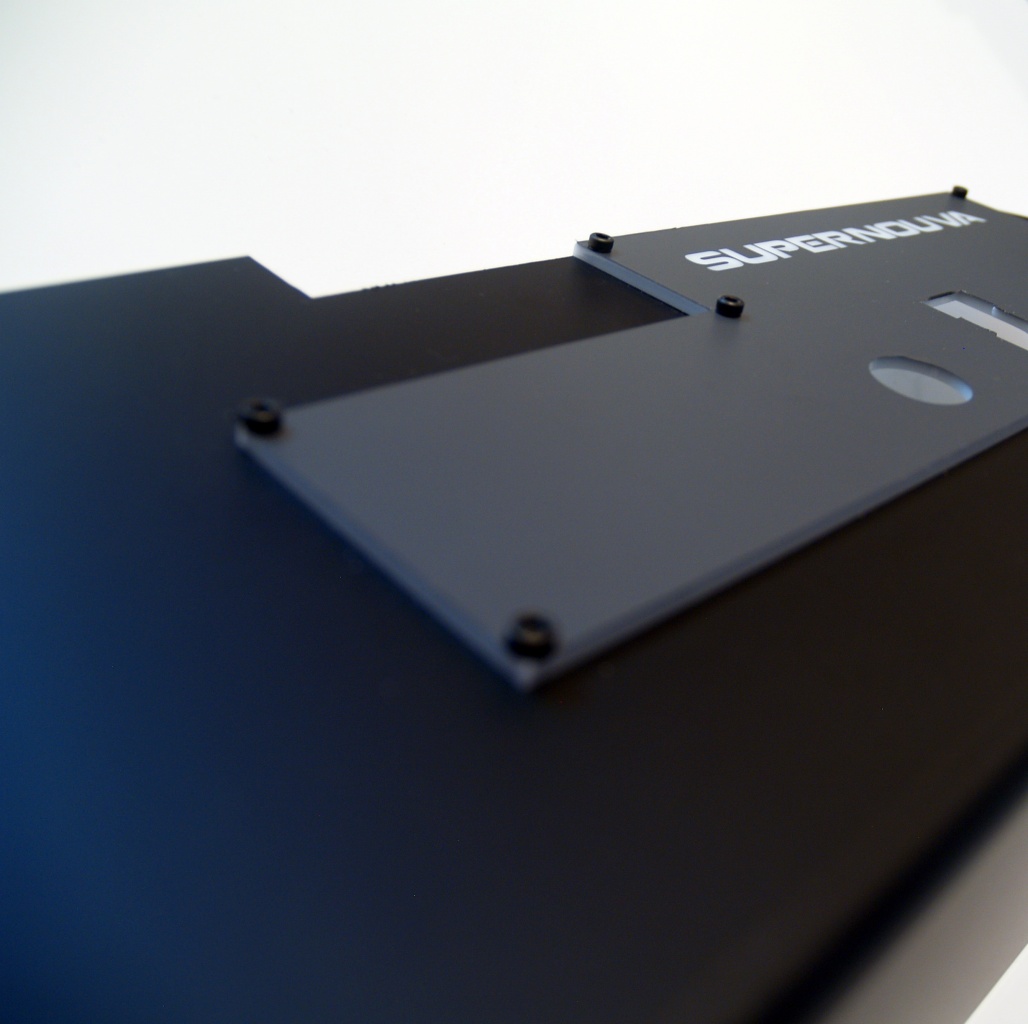

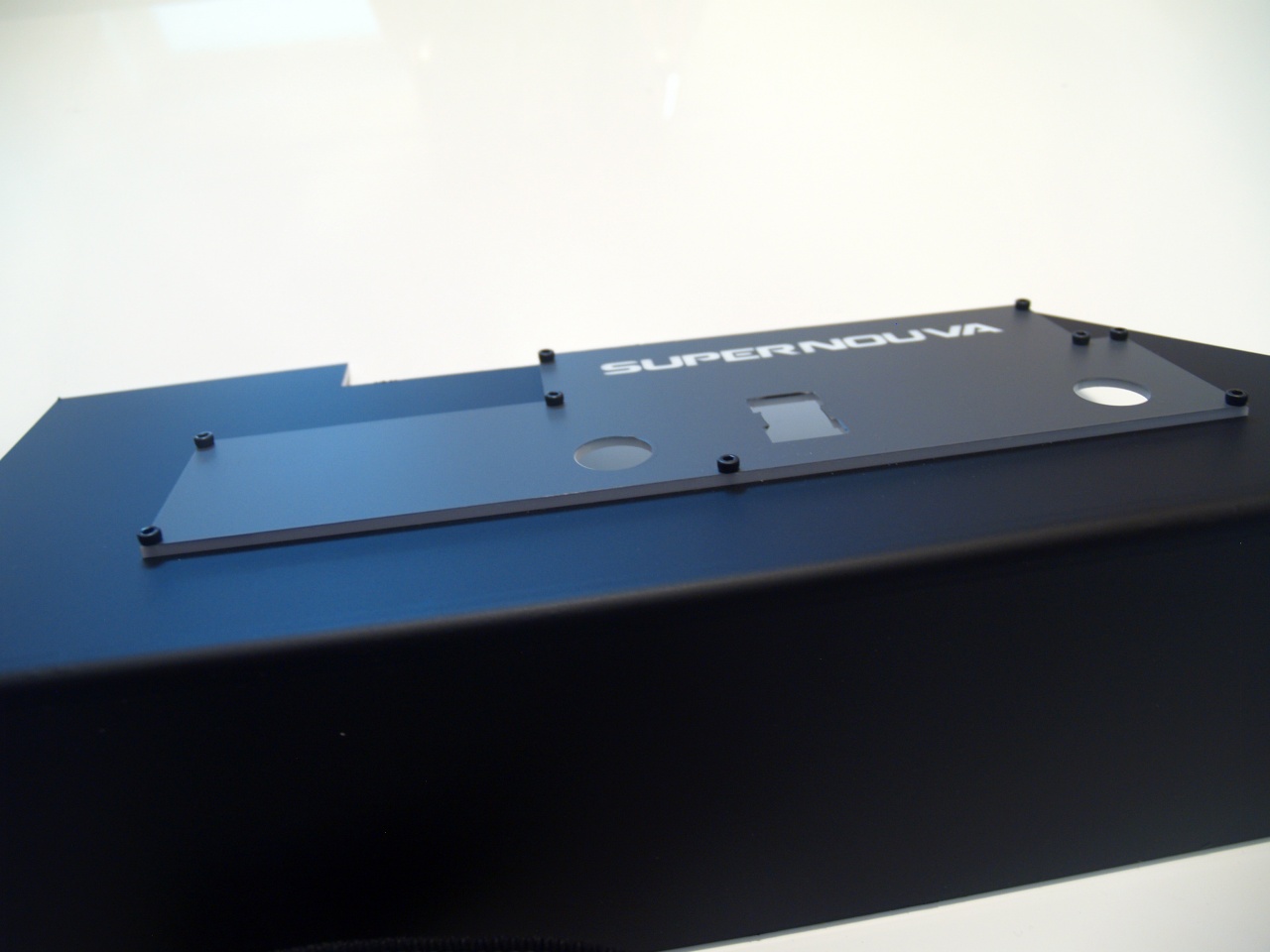

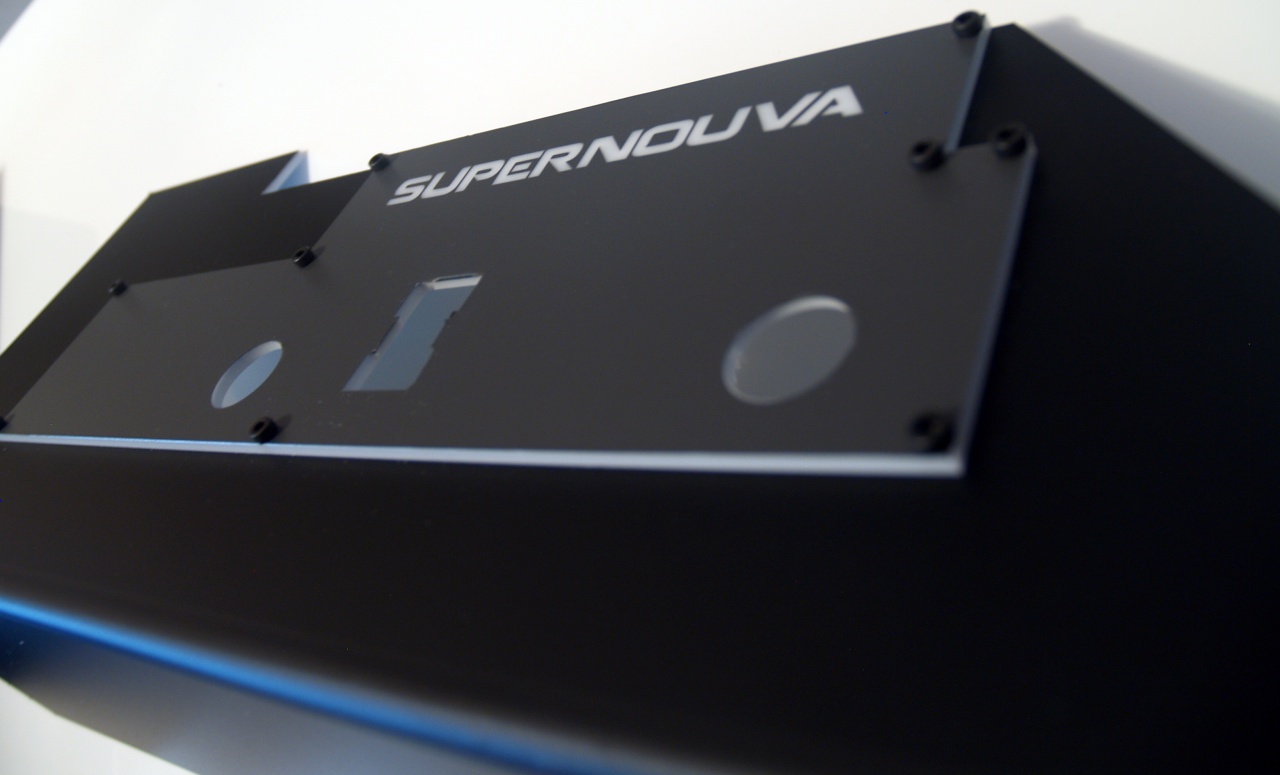

Και μιάς και το φερε η κουβέντα, μερικές photos απο το τελευταίο μου απόκτημα, το psu coveraki.

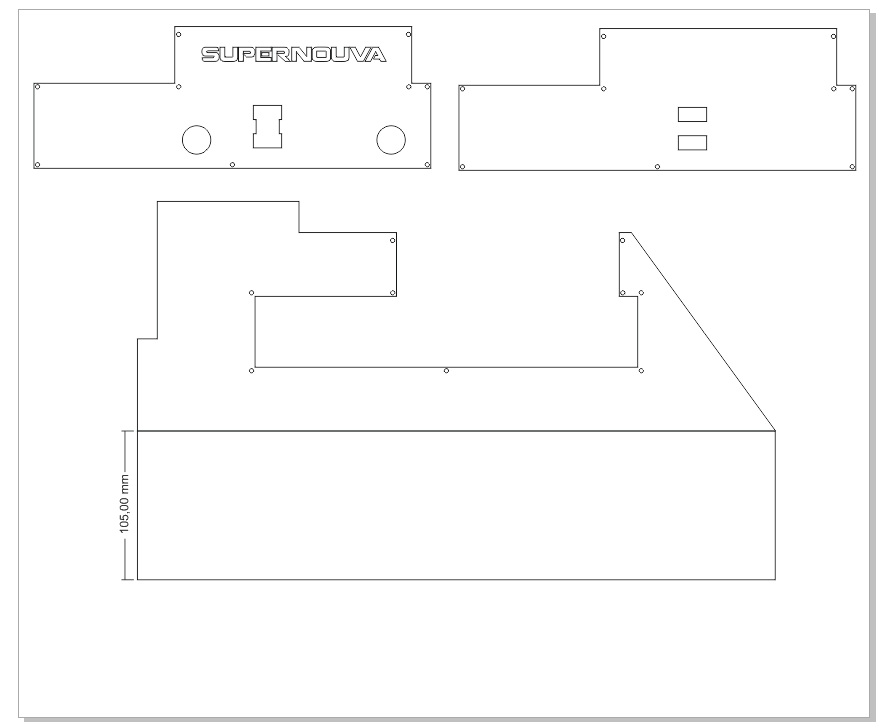

Όταν το σχεδίαζα είχα κατά νου κάτι που να με διευκολύνει στο στήσιμο και να μου επιτρέπει τα λάθη. Έτσι έκανα αποσπώμενο το πάνω μέρος. Με αυτό το τρόπο γίνεται και λίγο ποιο ενδιαφέρον το σχήμα του αφού σπάει η φλαταδούρα. Βέβαια αν το ξανάκανα θα πέρναγα με βινύλιο και το περίγραμμα που είναι γαλακτερό και δείχνει λίγο αταίριαστο. Without further ado το λοιπόν:

Συνέχεια έχουν τα WC Parts...

[jkanaks]

Καλα ρε κατεβηκες Μαρκοπουλο και δεν ειπες τιποτα;

SHAME ON YOU!!!

Στάλθηκε από το GT-I9001 μου χρησιμοποιώντας Tapatalk 2

χεχε το σκέφτηκα αλλά είμουν υπ 'ατμόν, όλα το Σάββατο περιμένω να τα κάνω τρομάρα μου, έκατσα στον Δημητρη 10 λεπτα και πήρα δρόμο (αλλά θα έχει και ρεβάνς)

[Doc1355]

Στειλε πριν κατεβεις να ερθω ρε!

Στάλθηκε από το GT-I9001 μου χρησιμοποιώντας Tapatalk 2

[jkanaks]

Στειλε πριν κατεβεις να ερθω ρε!

Στάλθηκε από το GT-I9001 μου χρησιμοποιώντας Tapatalk 2

Its a deal

[jkanaks]

Update με τα WC Parts στη πρώτη σελίδα και μερικές φώτος εδω:

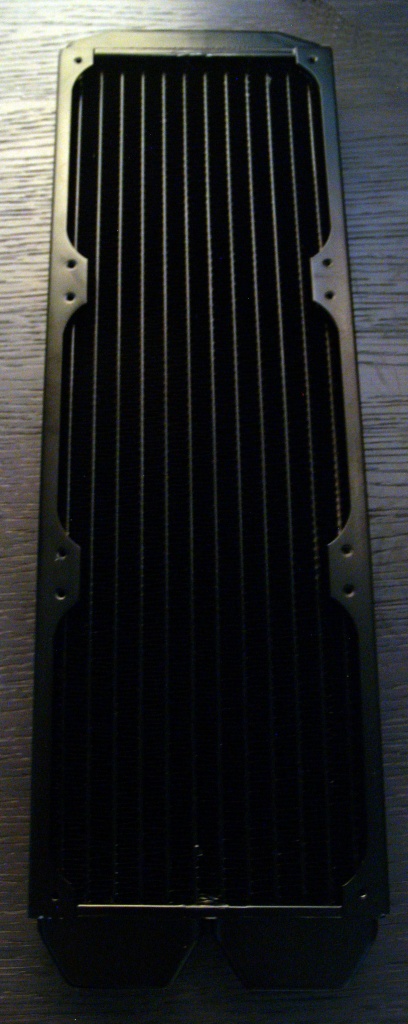

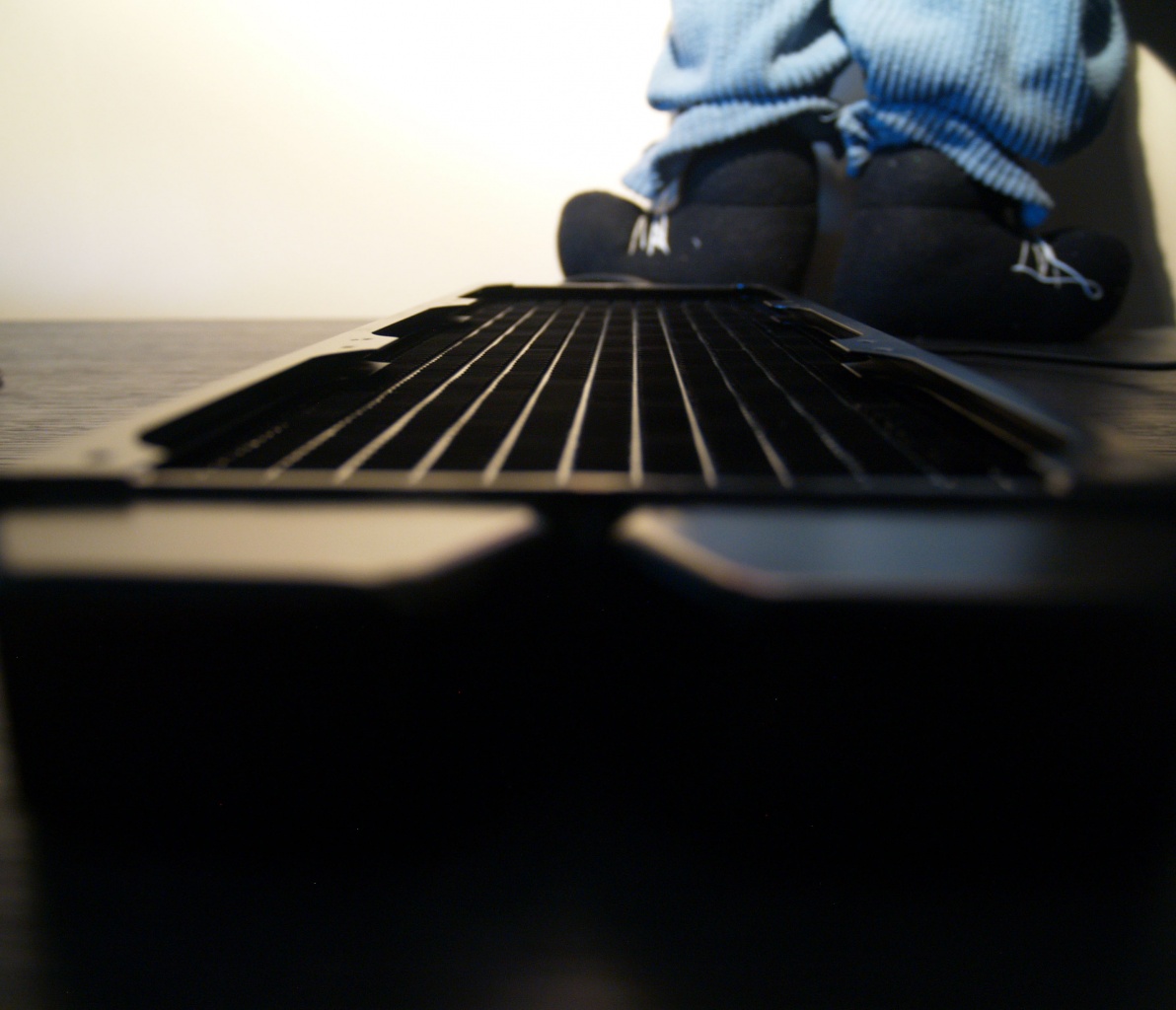

Alphacool NexXxoS ST30 Full Copper 360mm

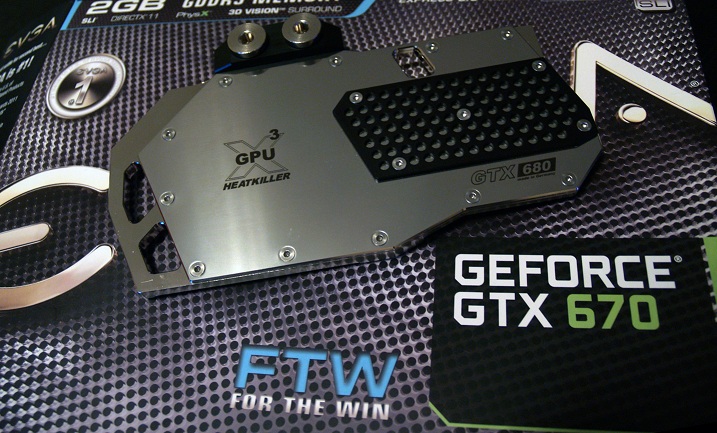

Watercool HEATKILLER® GPU-X³ GTX 680 "Hole Edition" Ni-Bl

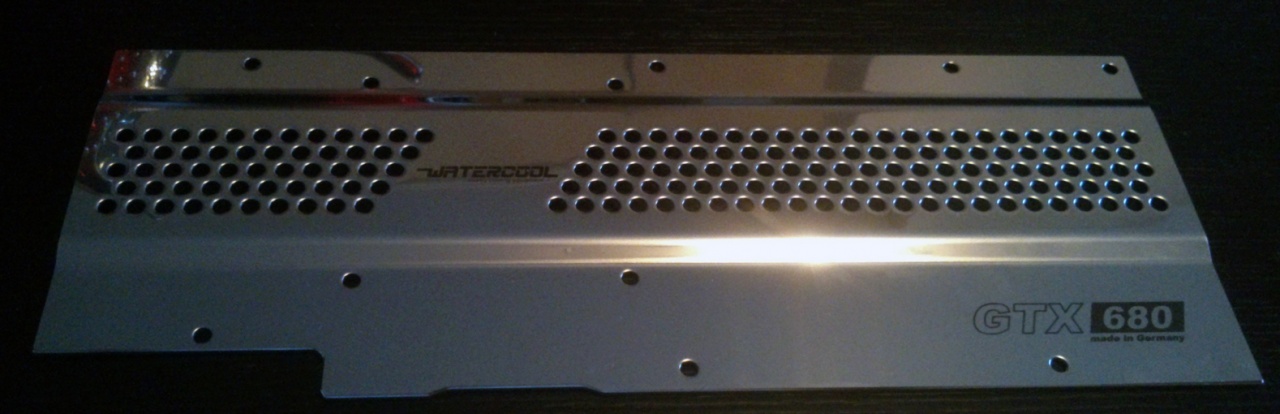

Watercool HEATKILLER® GPU Backplate GTX 680

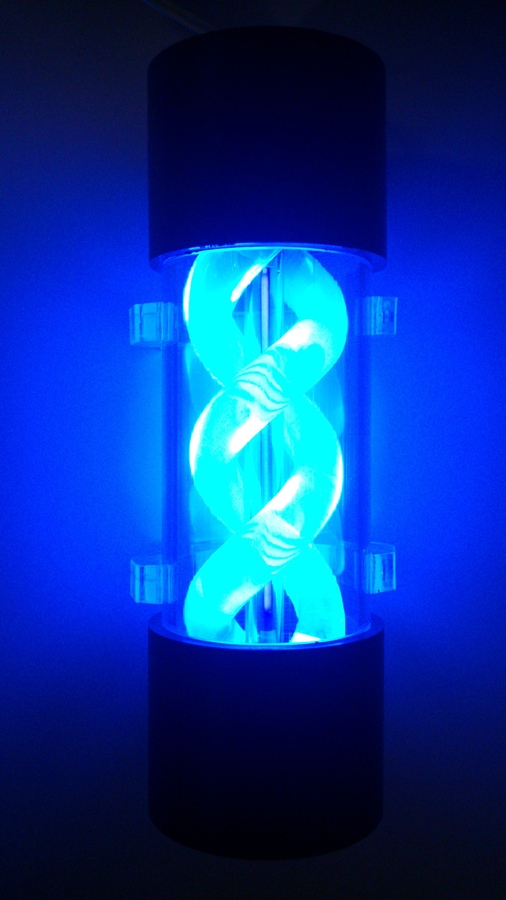

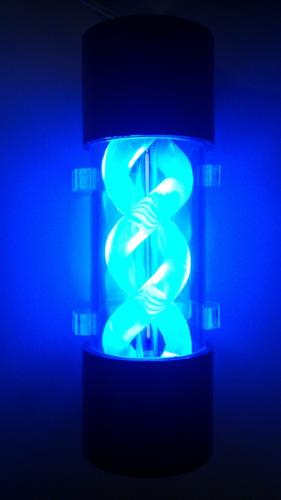

FrozenQ Liquid Fusion V Series 160mm - Blue

[jkanaks]

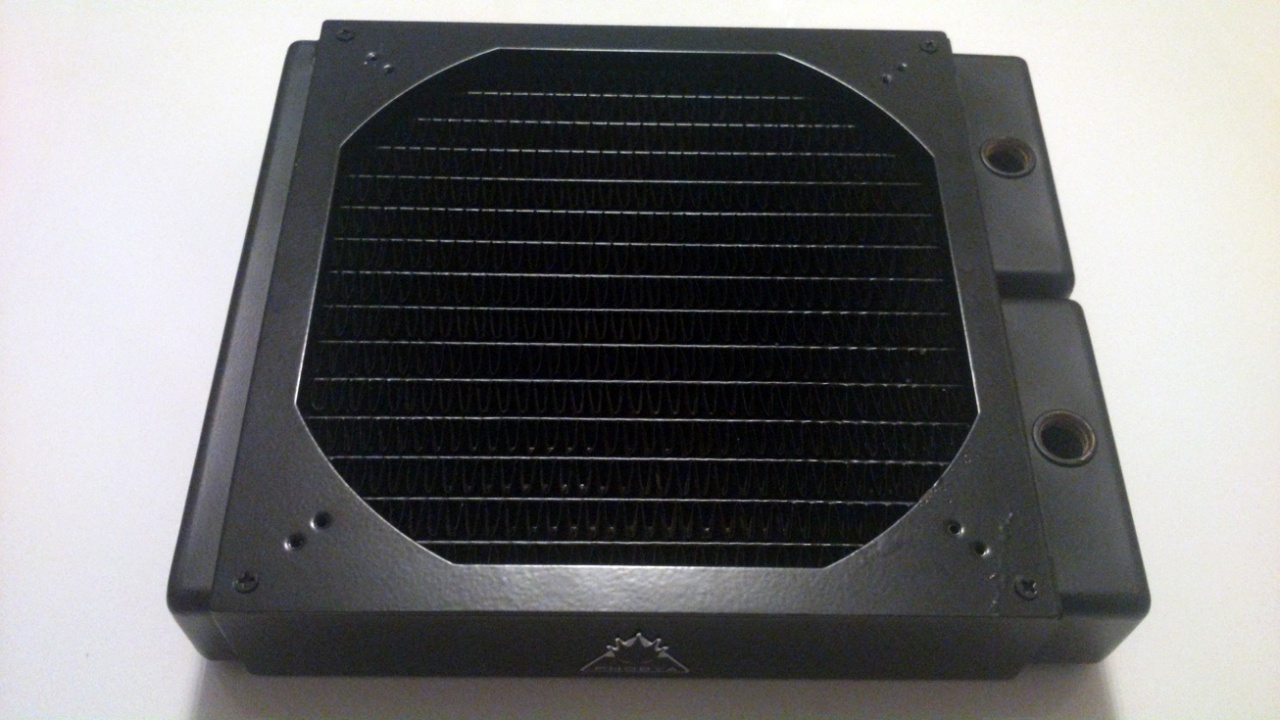

Phobya Xtreme 200 - V.2 (η χειρότερη βαφή στην ιστορία των χείριστων βαφών)

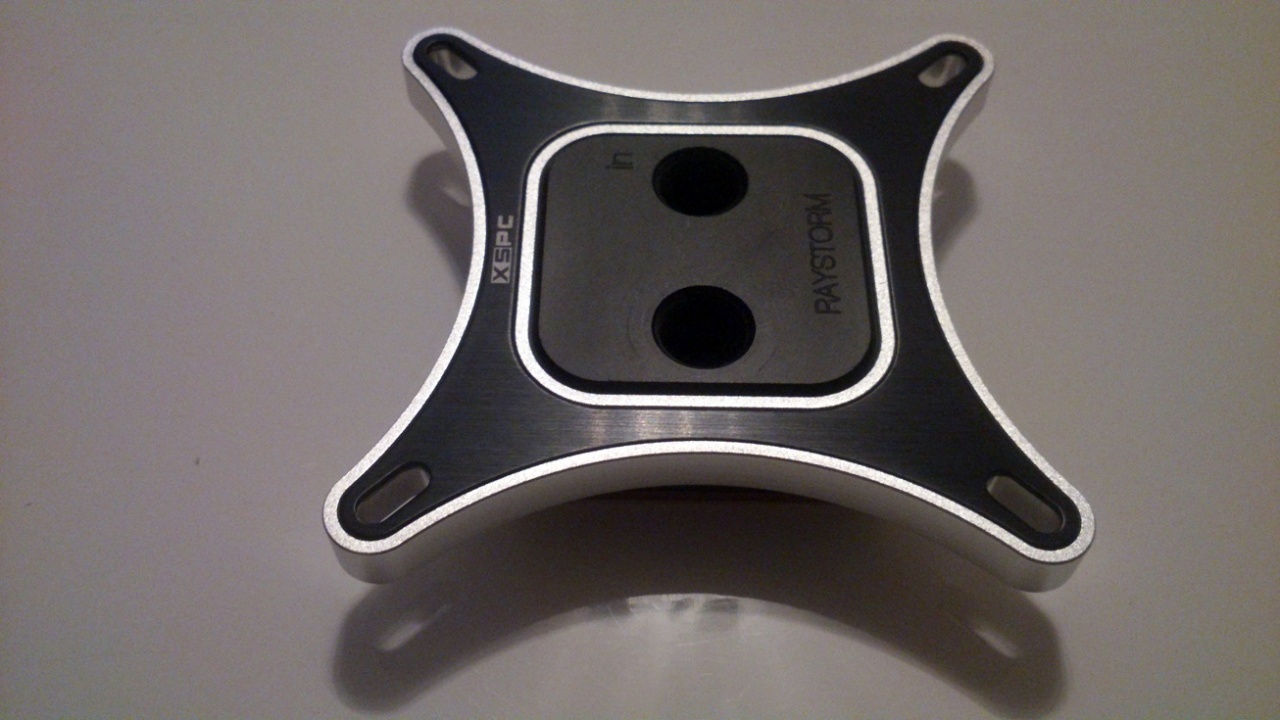

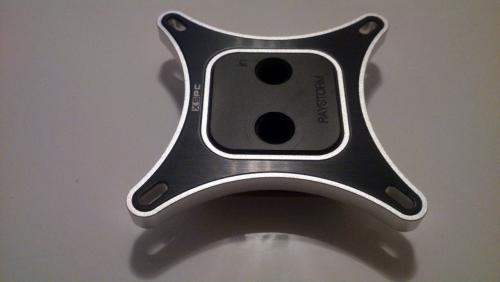

XSPC RayStorm with Aluminium Bracket

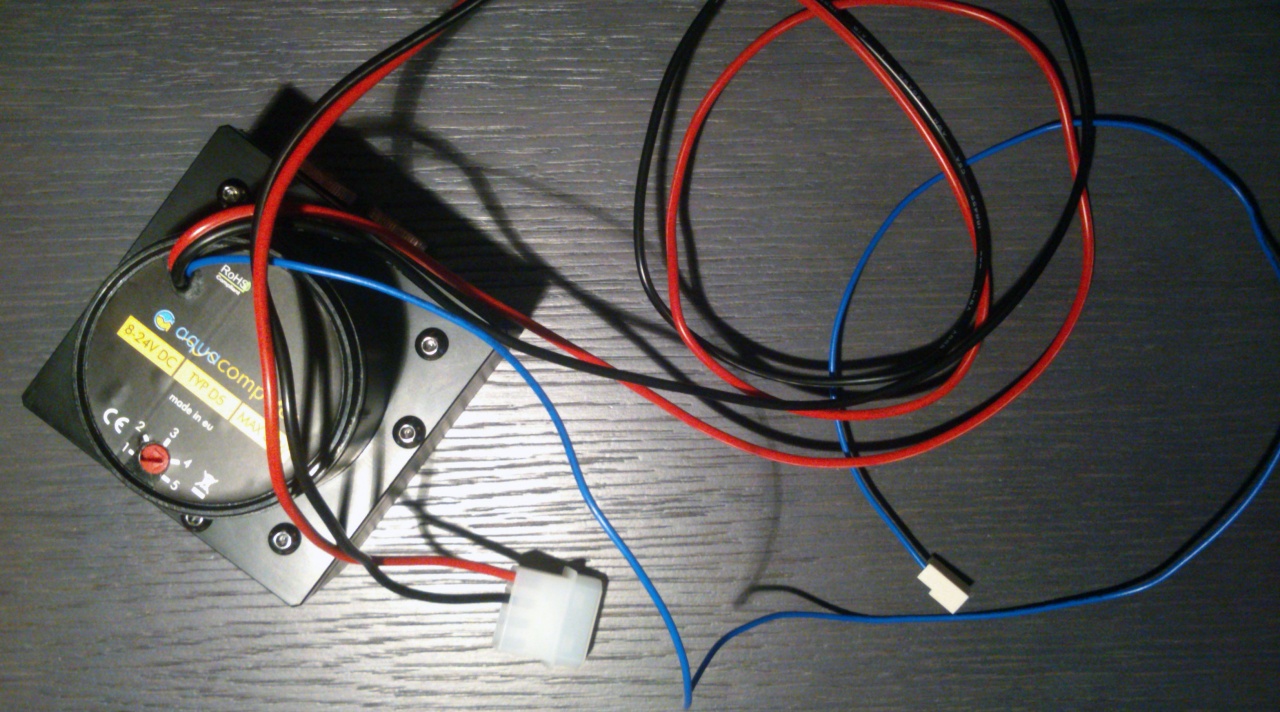

Aquacomputer D5 pump with rpm signal (μάλλον Rapunzel edition)

&

Alphacool HF D5 TOP - Black Acetal

Έγινε επεξεργασία Ιούνιος 25, 2013 από jkanaks

[karmen1983]

καμάρι καλή αρχή εύχομαι

Είμαι στη μέση ρεβιουμαραθωνίου και δεν έχω προλάβει, ούτε να σου ευχηθώ, αλλά για να είμαι ειλικρινής, ούτε να ρίξω μια πιο προσεκτική ματιά.

Είμαι σίγουρη ότι θα βγει πολύ καλό πάντως

subscribed λεπόν και επανέρχομαι μόλις βρω χρόνο

[jkanaks]

καμάρι καλή αρχή εύχομαι

Είμαι στη μέση ρεβιουμαραθωνίου και δεν έχω προλάβει, ούτε να σου ευχηθώ, αλλά για να είμαι ειλικρινής, ούτε να ρίξω μια πιο προσεκτική ματιά.

Είμαι σίγουρη ότι θα βγει πολύ καλό πάντως

subscribed λεπόν και επανέρχομαι μόλις βρω χρόνο

Ευχαριστώ πολύ Αγάπη, περιμένω τα πολύτιμα σχόλια σου, και φυσικά υπερ-review του carbide air

[Κοπρίτης]

Eλα να ερχονται τα updates! :jump1:

[jkanaks]

Eλα να ερχονται τα updates! :jump1:

Έφτασεεεε

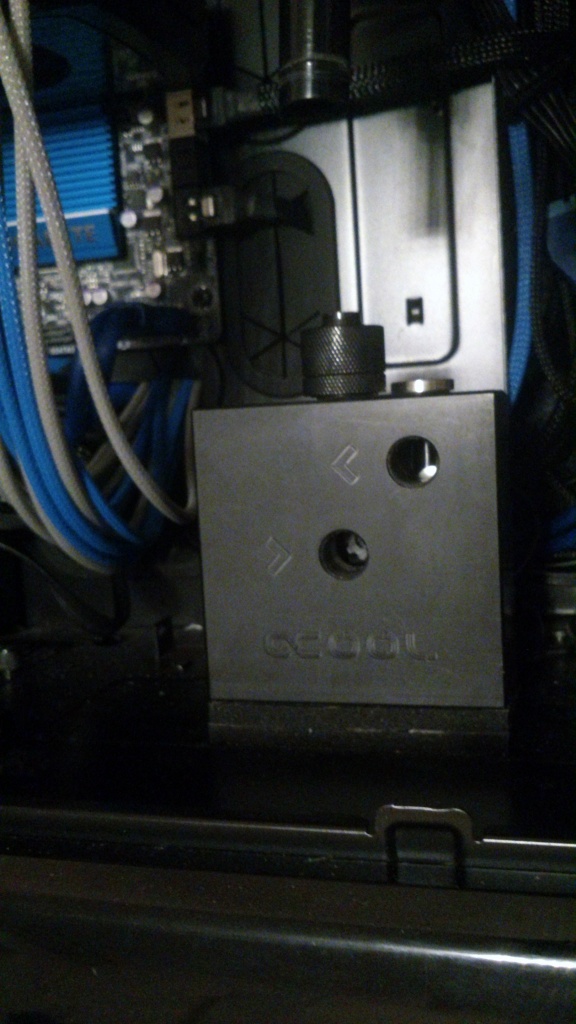

Μάλλον έχω καταλήξει στο loop οπότε είπα να στήσω την D5 κάτω από το Res.

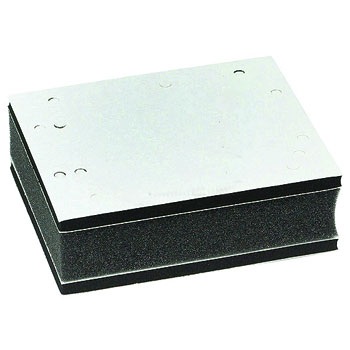

Στην αρχή ξεκίνησα με το κομμάτι αφρολέξ που "ακούει" στο όνομα Noise Destructor και δείχνει να κάνει καλή απόσβεση:

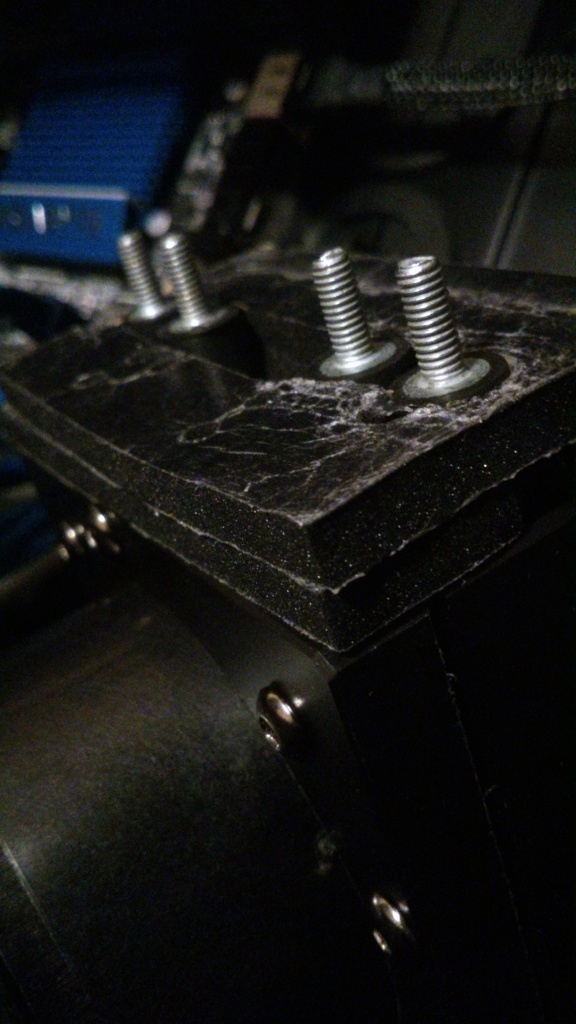

Απο την άλλη το φοβήθηκα γιατί δεν το έβλεπα και πολύ σταθερό (σε extreme καταστάσεις τύπου γυρνάω το case ανάποδα σαν τον μελισσανίδη), έτσι το συνδύασα με Alphacool decoupling kit Eheim

και εγένετο D5 decoupling:

[jkanaks]

Mini update

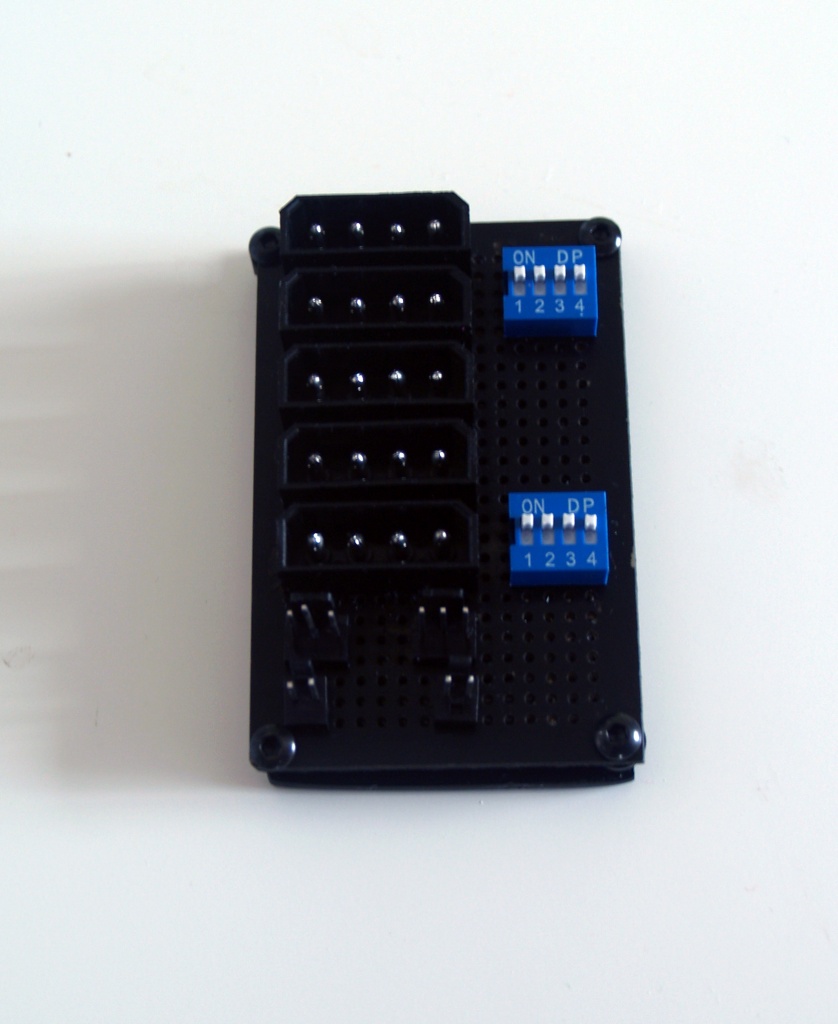

Εφτιαξά ενα ghetto power distributor, τα dip switches είναι on-off για κάθε slot (πλήν του πρώτου που είναι και η τροφοδοσία). Φοβόμουν οτι τα molex θα ήταν φτερό στον άνεμο αλλά τελικά είναι σούπερ σταθερά, με τρυπανάκι ΝΟ1 μεγάλωσα λίγο τις τρύπες του pcb και σφήνωσαν γάντι. Απο κάτω έβαλα και ένα μαύρο plexi για μόνωση. Θα κάτσει στο κουτί με την μαγική Velcro.

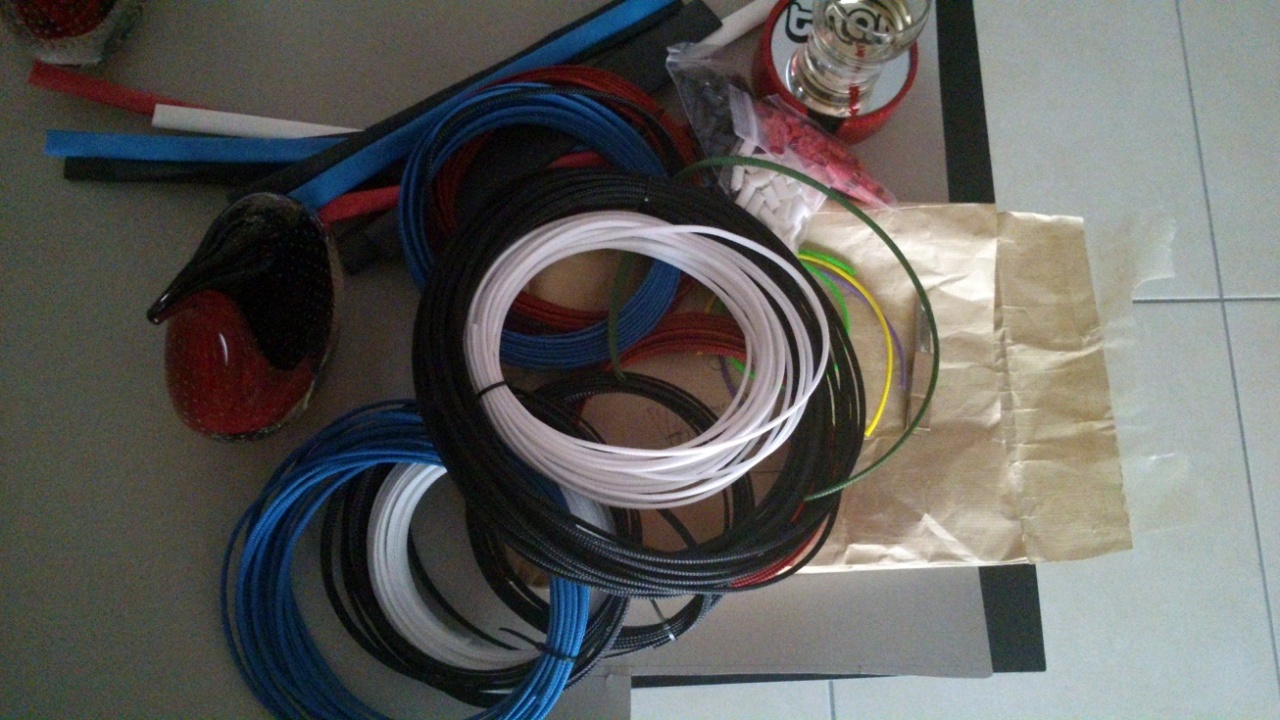

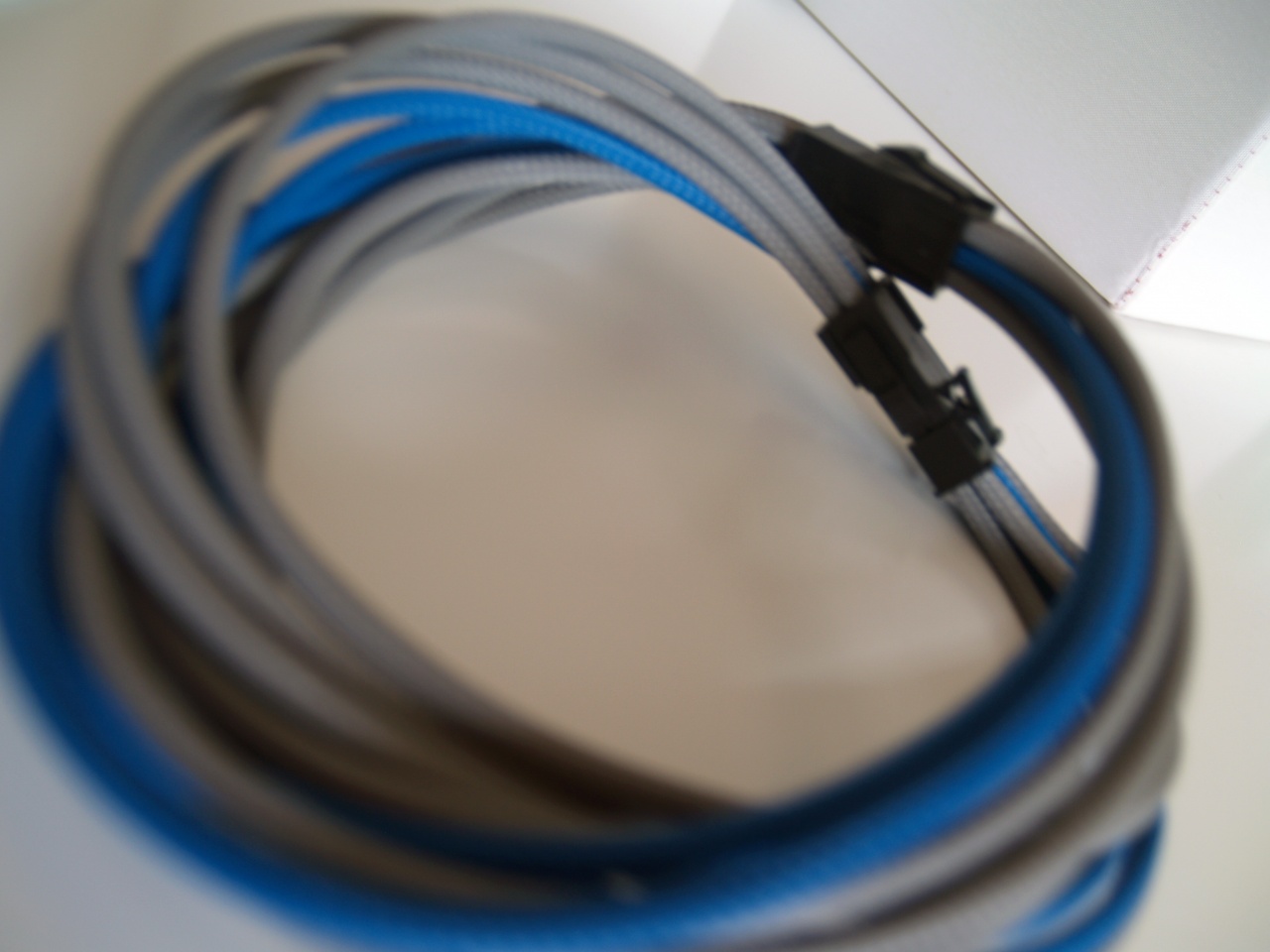

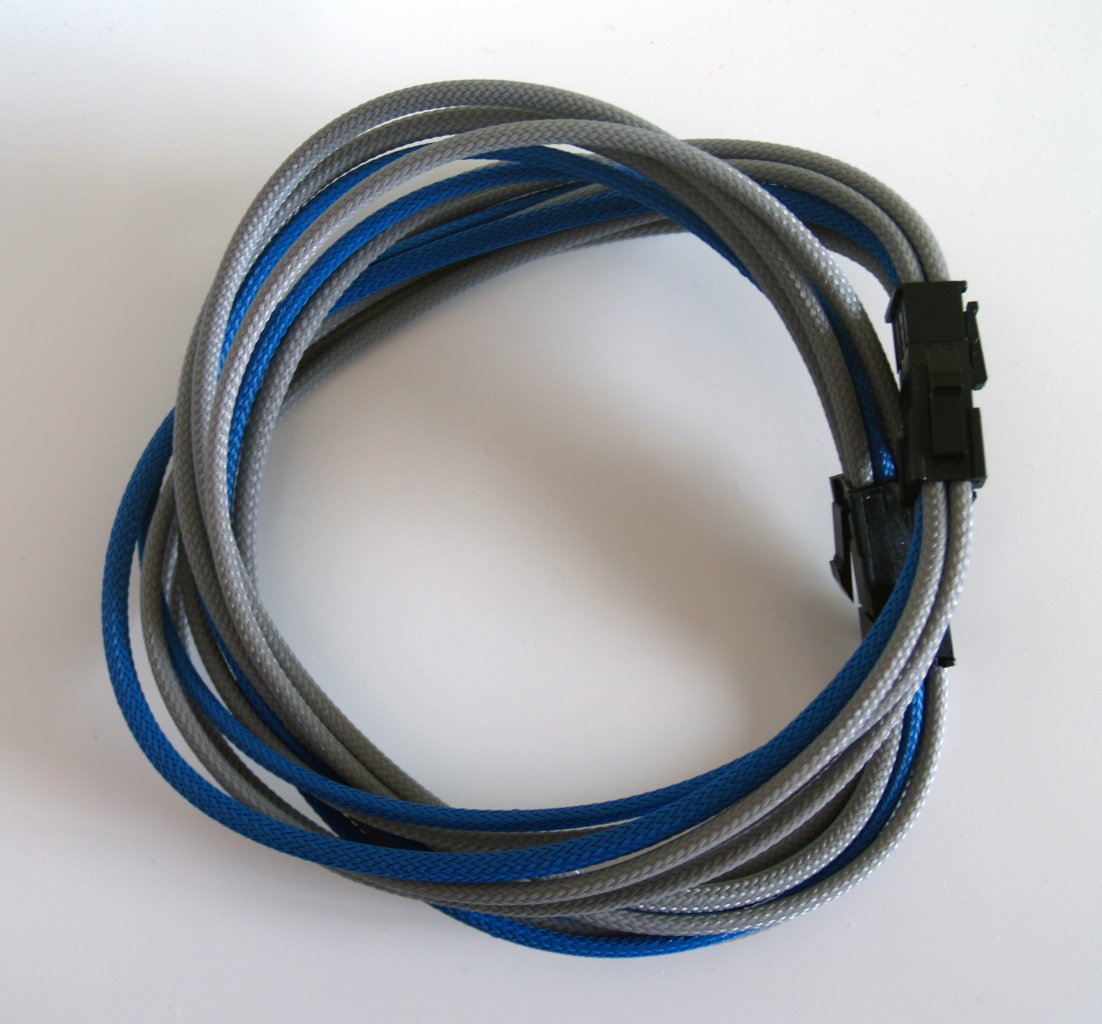

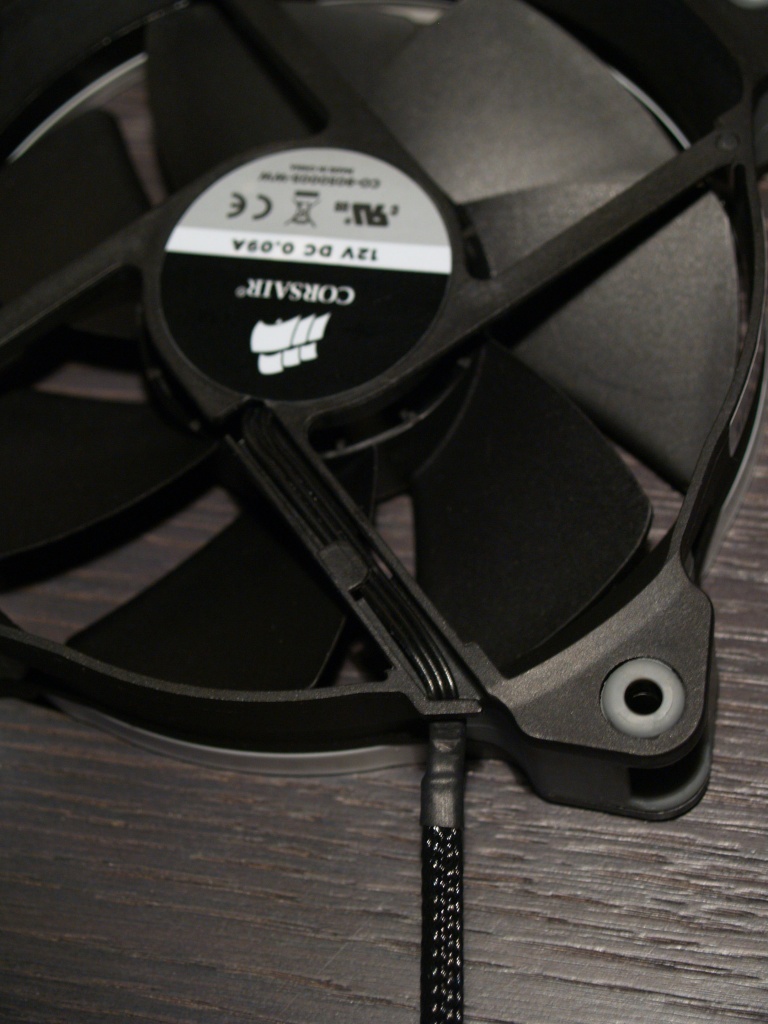

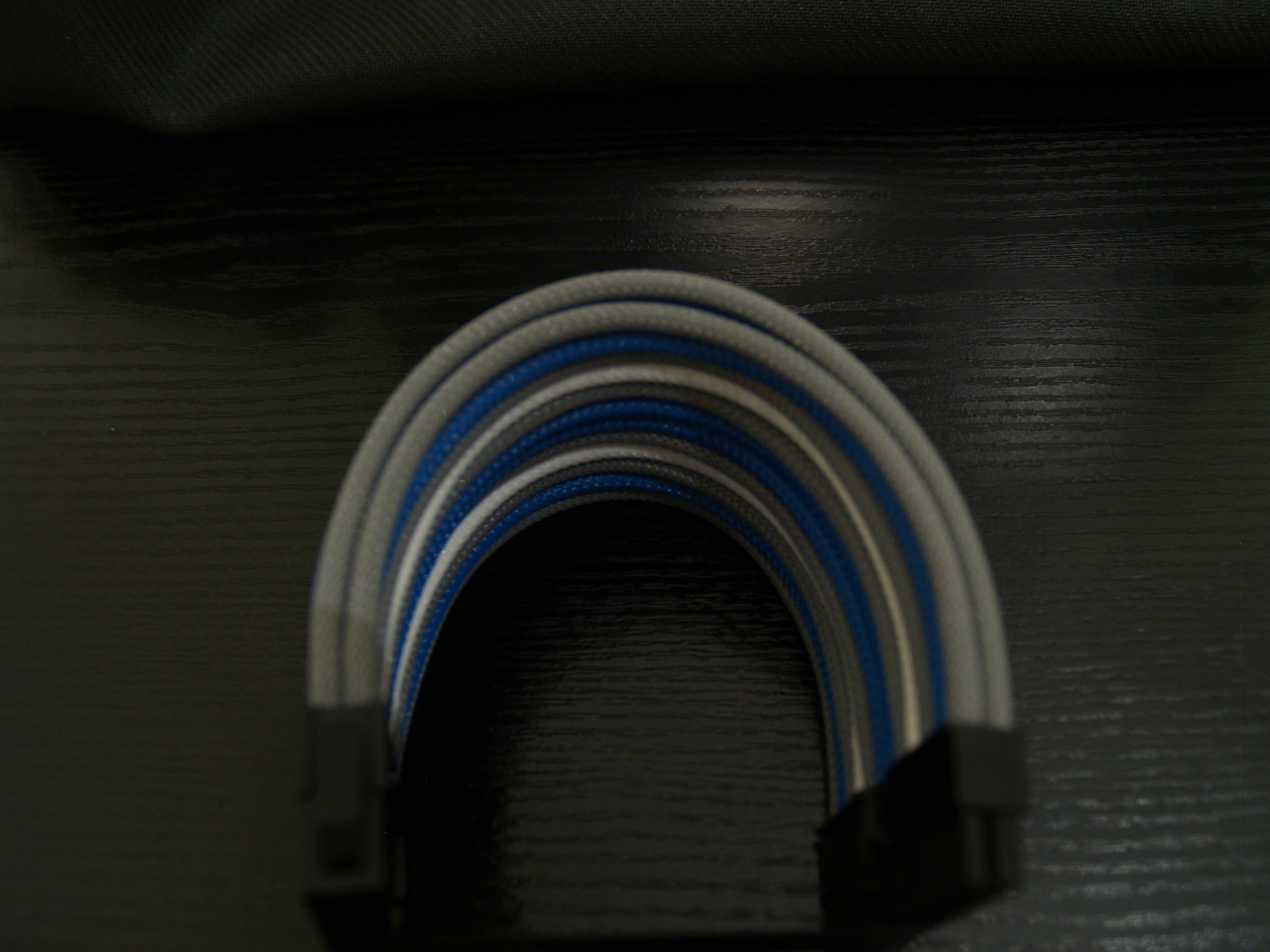

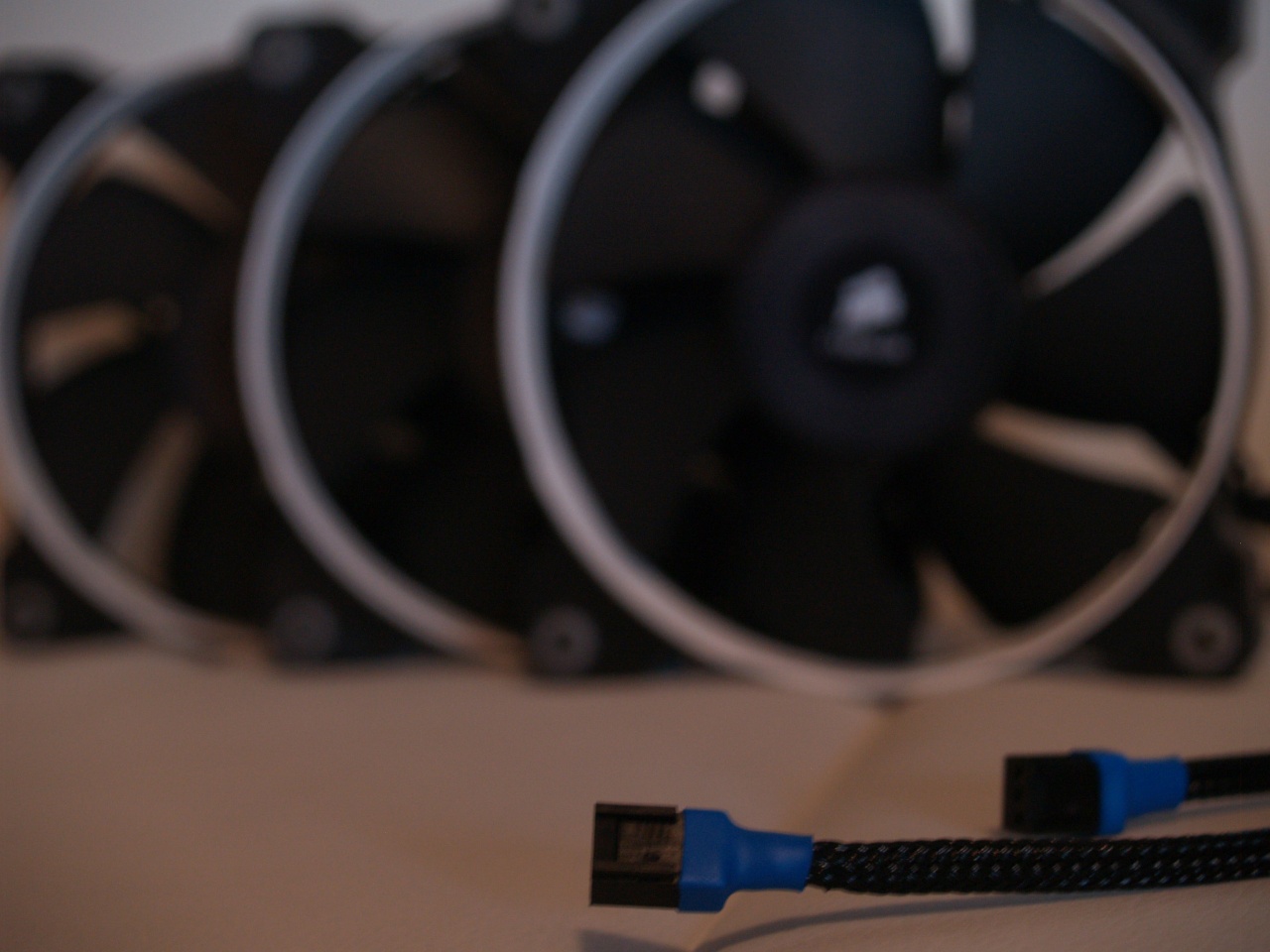

Και ολίγη απο sleeving, δεν sleevara το PSU και επαιξα λίγο με extensions για PCU, GPU, ATX και γενικά όλα αρκτικόλεξα τριών γραμμάτων

[jkanaks]

sleeving το αναγνωσμα πρόσχωμεν

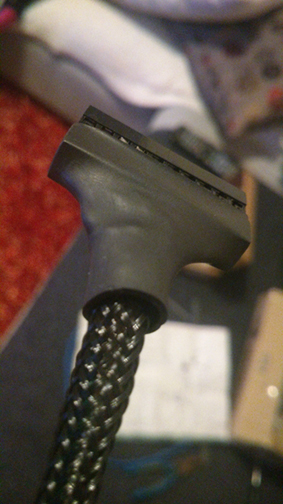

Sleeving του front panel και ενοποίηση σε ένα connector.

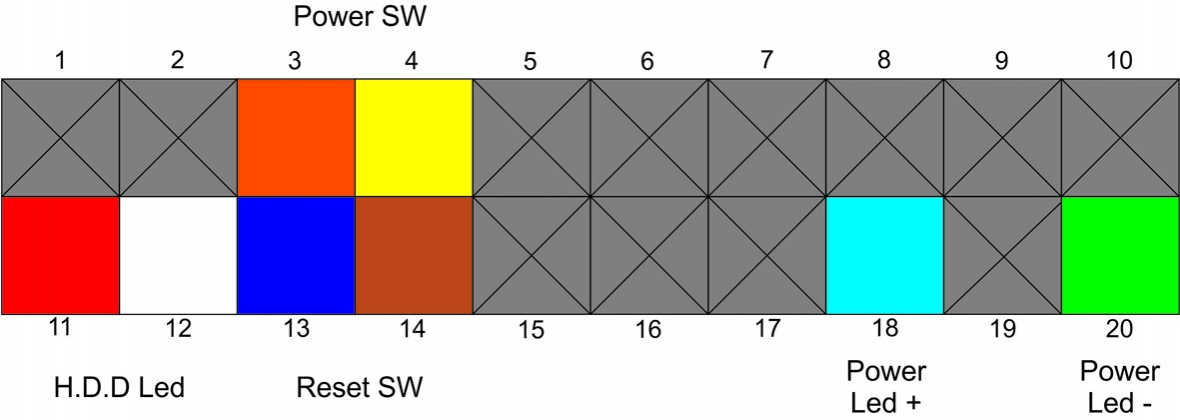

Σχεδιάγραμμα για το front panel header της Gigabyte UD5H

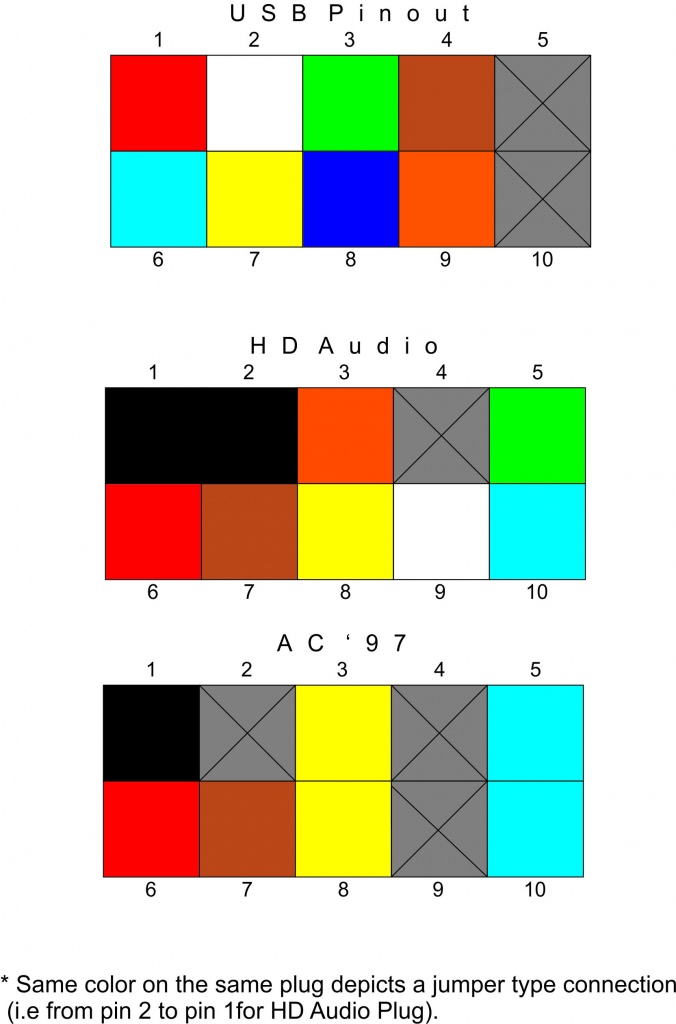

Το αυτό για τα υπόλοιπα headers.

[jkanaks]

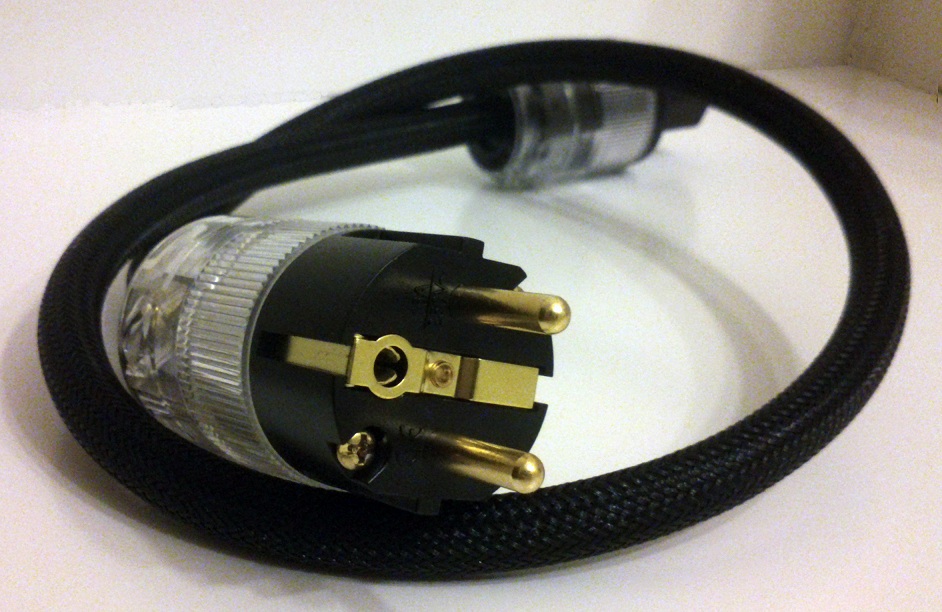

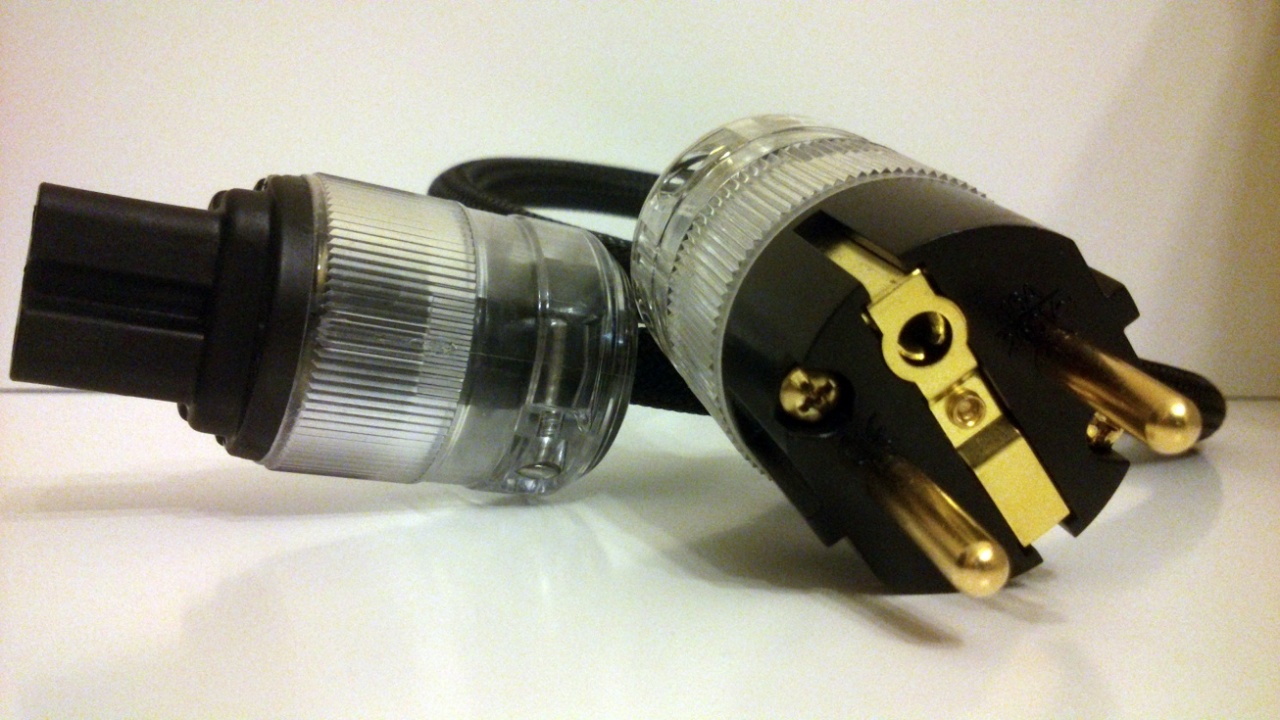

Έχω το κερασάκι αλλά μου λείπει η τούρτα! Sleeving και αλλαγή Schuko στο καλώδιο τροφοδοσίας
