SuperNouva The Project

[Seafalco]

Και μια παρατήρηση σχετικά με το τρόπο κεντραρίσματος της οπής του ανεμιστήρα.

Πολύ σωστή η ιδέα να χρησιμοποιήσεις τις βίδες σαν σημεία αναφοράς.

Πρέπει όμως να προσέξουμε καλά , έτσι ώστε να εξασφαλίσουμε την μεγαλύτερη δυνατή ακρίβεια.

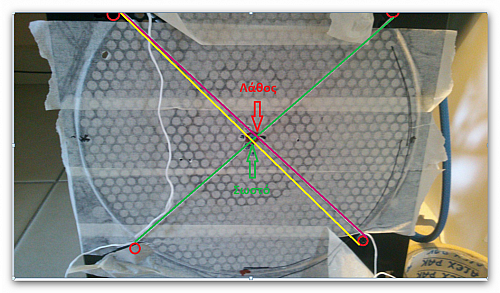

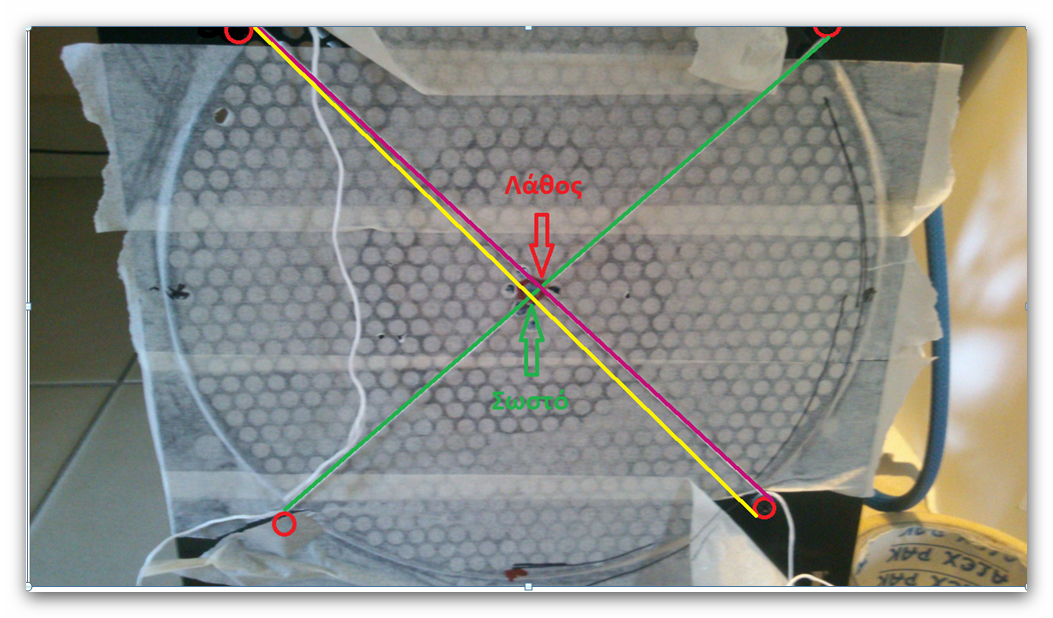

Πήρα το θάρρος να κάνω κάποια σχεδιάκια πάνω στην φωτό σου για να δείξω αυτό που θέλω να πώ:

Με πράσινο η σωστή τοποθέτηση του σπάγκου.

Με ματζέντα η λάθος τοποθέτηση του σπάγκου.

Αυτές οι ¨ευθείες¨ ορίζουν ένα σημείο που δεν είναι το κέντρο του κύκλου !

Για να πετύχουμε το κέντρο . θα πρέπει να βάλουμε τον ματζέντα σπάγκο στην κίτρινη τοποθέτηση.

Όπως βλέπεις το σφάλμα δεν είναι πολύ μεγάλο , αλλά υπάρχει, και αφού γίνεται που γίνεται η δουλειά , ας γίνει σωστά εξ αρχής!

Άντε καλή συνέχεια και καλή διασκέδαση!!

[jkanaks]

Ευχαριστώ για την εύστοχη επισήμανση. Στη συγκεκριμένη περίπτωση βασίστηκα σε έτοιμη τρύπα του mesh για να περάσω τον άξονα του κέντρου και έτσι δεν είχα προβλημα (ήμουν τυχερός) σε διαφορετική περίπτωση και αυτό το μισό εκατοστό διαφοράς θα έβγαζε τον κύκλο εκτός.

Άσχετο αλλά ,ήπως είσαι μηχανολόγος ή κάτι τέτοιο; Στο review του air αύτη η παρατήρηση που έκανες σχετικά με τις τρύπες στη βάση του κουτιού και το μετάλο που χρησιμοποιείται στους οδηγούς των συρταριών δέν είναι τυχαία .

[karmen1983]

[MENTION=23742]jkanaks[/MENTION] όχι ότι δεν έχει διπλώματα ο απο πάνω, αλλά το να κόβει το μάτι, δεν συνεπάγεται ότι κάποιος έχει ένα δίπλωμα

[jkanaks]

έτσι είναι, συνήθως καμία σχέση δεν έχει το δίπλωμα με την "απόδοση" και το αντίστροφο, αλλά επειδή έχει και τις γνώσεις και (το σπουδαιότερο) έμπειρο μάτι λέω δέ μπορει πρέπει να δουλέυει σε καμια γραμμή παραγωγής και πάλι θένκς Στέλιο!

[Seafalco]

Όπως τα λέει η Αγάπη!

Να σου πω, ηλεκτρολόγος από δίπλωμα, ηλεκτρονικός από έρωτα, μηχανουργός από πετριά, και -προς μεγάλη μου χαρά- λίγο απ' όλα, από δουλειά!

Να σαι καλά και να το διασκεδάσεις όσο μπορείς καλύτερα!!

[jkanaks]

Πάμε ένα ντάλα καλοκαιρινό update

Έψαχνα να δώ τι θα κάνω με τους δίσκους, θέλω να ρίξω 2χ1ΤΒ Caviar Blue (WD10EZEX) + το SSD. Στο πάτωμα δεν με πολυέπαιρνε οπότε προτίμησα την εναέρια λύση. Θα μου βγει το λάδι να συγυρίσω το καλωδιομάνι ....ίδωμεν.

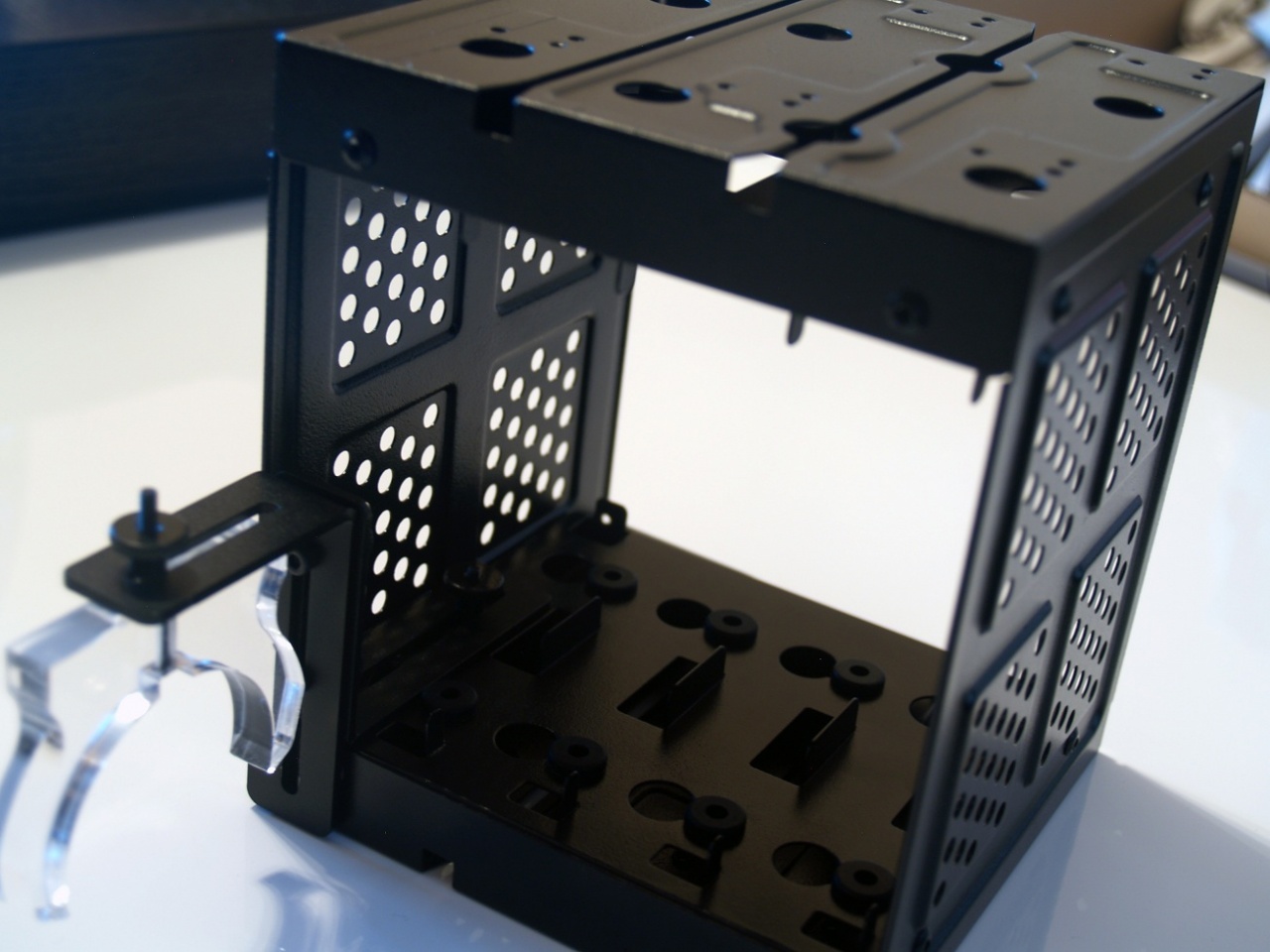

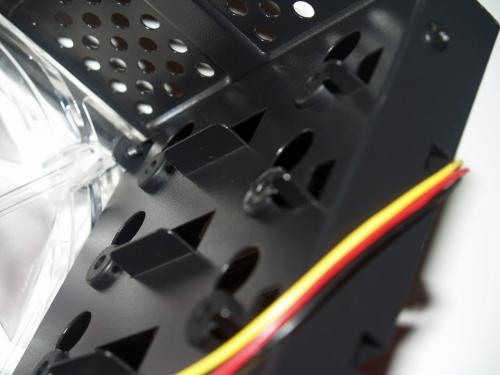

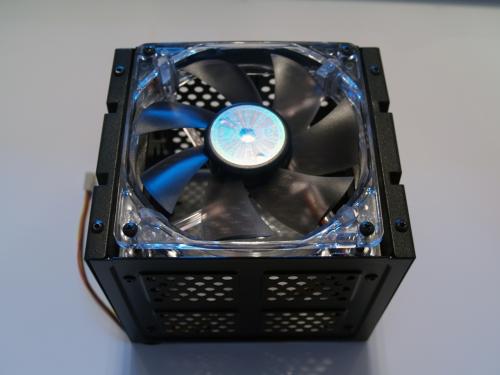

AKASA Cagestor, ή 4HDD σε 3 bays. Καλή λύση για τους δίσκους σε αρκετα προσιτή τιμή (~14e με τον φαν και ενα σακουλάκι βίδες στη συσκευασία) και βοηθάει λίγο και το airflow του κουτιού. Απο σκόνη δε πρέπει να έχω θέμα, μιας και το 600t έχει κάτι τούλια εν είδει φίλτρων στο εσωτερικό των bay covers

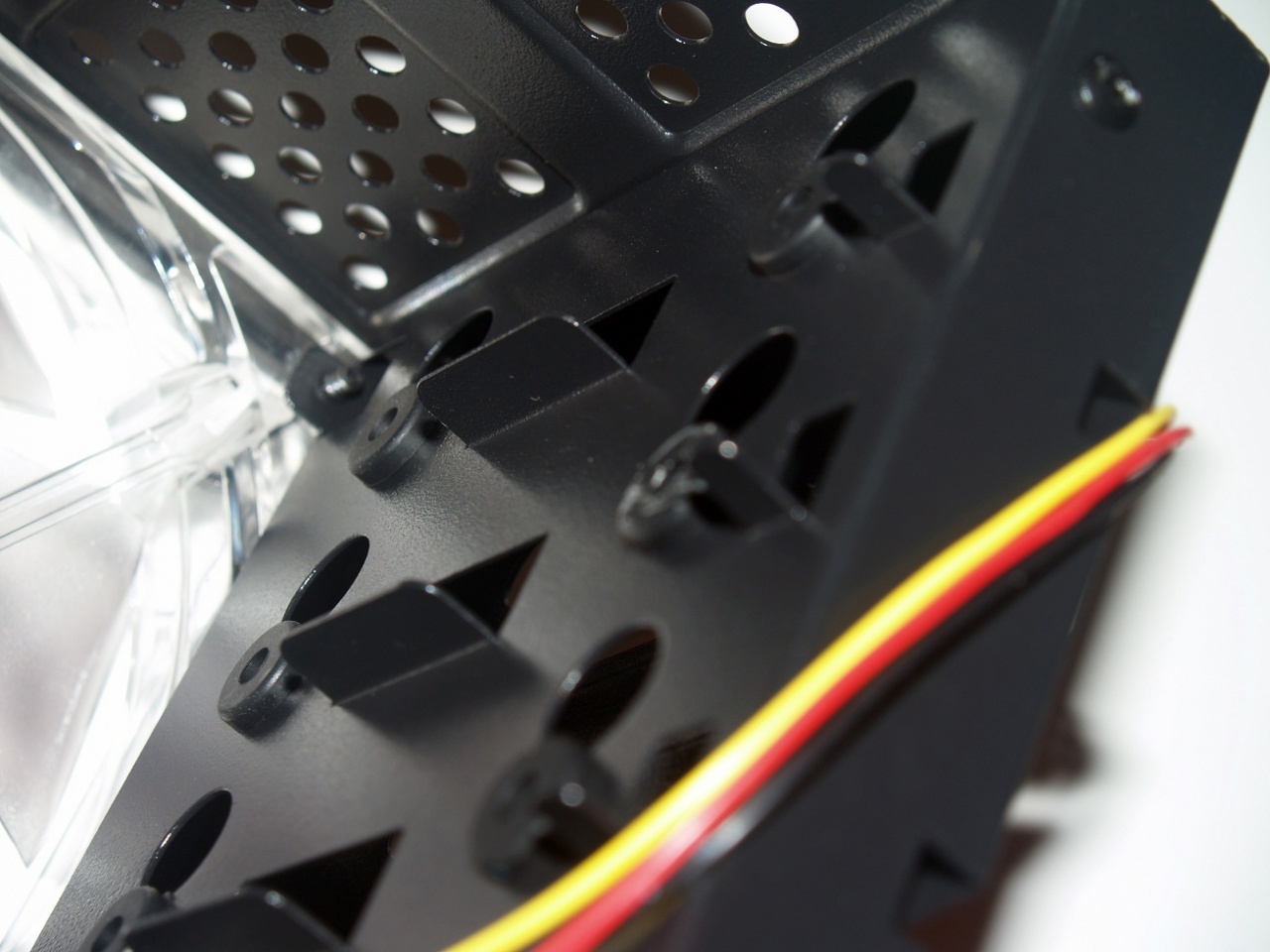

Μια χαρά δουλεψε κλειδώνει με τους toolless μηχανισμούς του κουτιού ενώ εχει και λαστιχα για την απορρόφηση των κραδασμών.

Εδω με τη βάση του res πάνω (τα λαμάκια είναι τα uni-holder της EK)

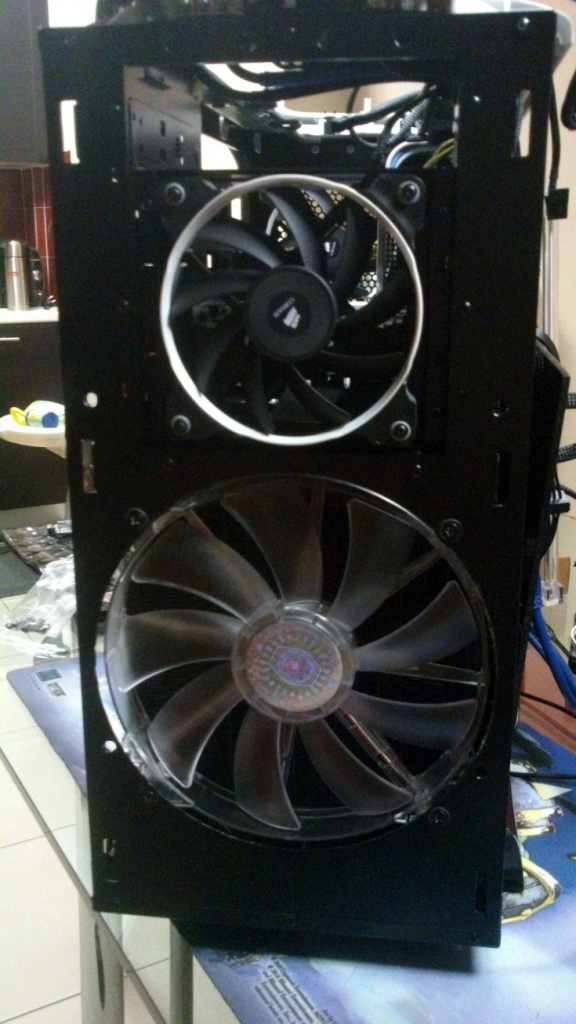

Νέος φάν και mount στο 600t (H Olympus έμεινε απο μπαταρία το φελέκι μου)

Χρωστάω και μια φωτό απο τα πλάγια

Έγινε επεξεργασία Αύγουστος 2, 2013 από jkanaks

[jkanaks]

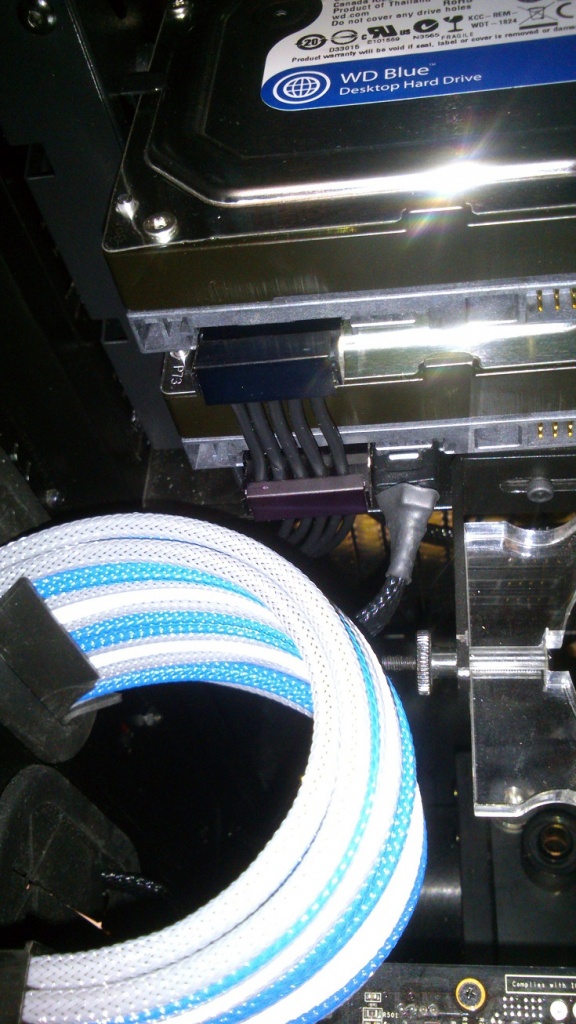

Μπήκαν και οι 2 δίσκοι, και έγινε custom SATA Power Cable για να πέσει ακριβώς στους δίσκους και στο SSD. Προτείνεται αν θέλει κανείς να συγυρίσει τα καλώδια, εγώ τεμπέλιασα και βρήκα δικαιολογίες για να μη slevaro (μικρό μήκος και τα ήθελα όσο το δυνατό διακριτικά για να χαθούν πίσω από το res)

Δεν ήθελα να μπλέξω με τον controller της marvell που έχει πάνω η UD5. Έτσι αλλαξα το SATA Mode του chipset από AHCI σε RAID... και στο πρώτο boot έφαγα BSOD.

Ευτυχώς με σχετικά απλή διαδικασία (αλλαγή στο registry) έπαιξε. Φυσικά RAID0 σε HDD δεν κερδίζω και σπουδαία πράγματα real life αλλά ότι πάρεις καλό είναι

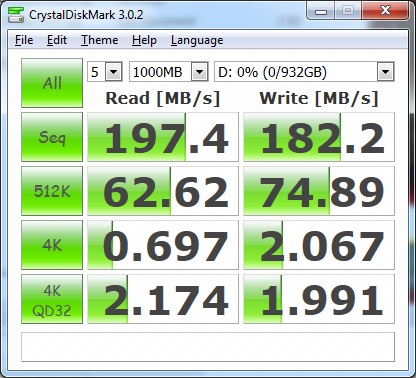

1xWD Blue

CrystalDiskMark 3.0.2

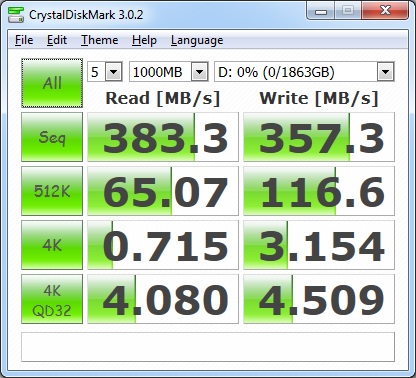

2xWD Blue Σε RAID0 (Cache Mode=Write Through)

CrystalDiskMark 3.0.2

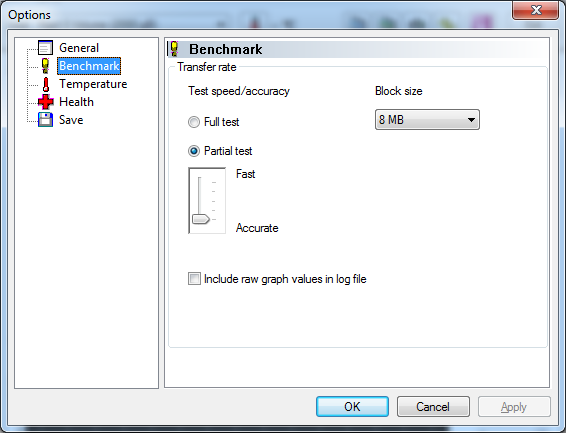

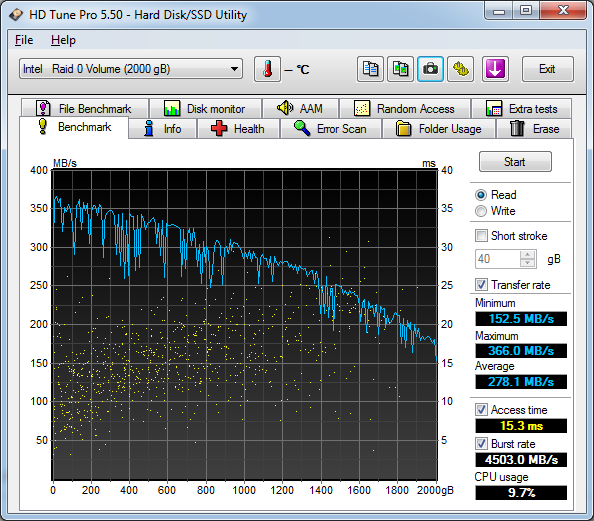

HD Tune Bench,Settings και αποτελέσματα

Όσον αφορά SSD δεν άλλαξε η απόδοση του, απ'οτι κατάλαβα το RAID mode είναι υπερσύνολο του AHCI.

Έγινε επεξεργασία Αύγουστος 7, 2013 από jkanaks

[jkanaks]

Τις προάλλες είδα αυτό

σε ένα eshop και ξύπνησε ο κάγκουρας μέσα μου. πρόκειται για αισθητήρα ήχου που αναβοσβήνει τα CCFL με το beat . Παλιμπαιδισμός στο μαξ, σήμερα το έριξα και αυτό στο κουτί! Έχει χαβαλέ πρέπει να ανεβάσω βιντεοκλίπ. :happy2:

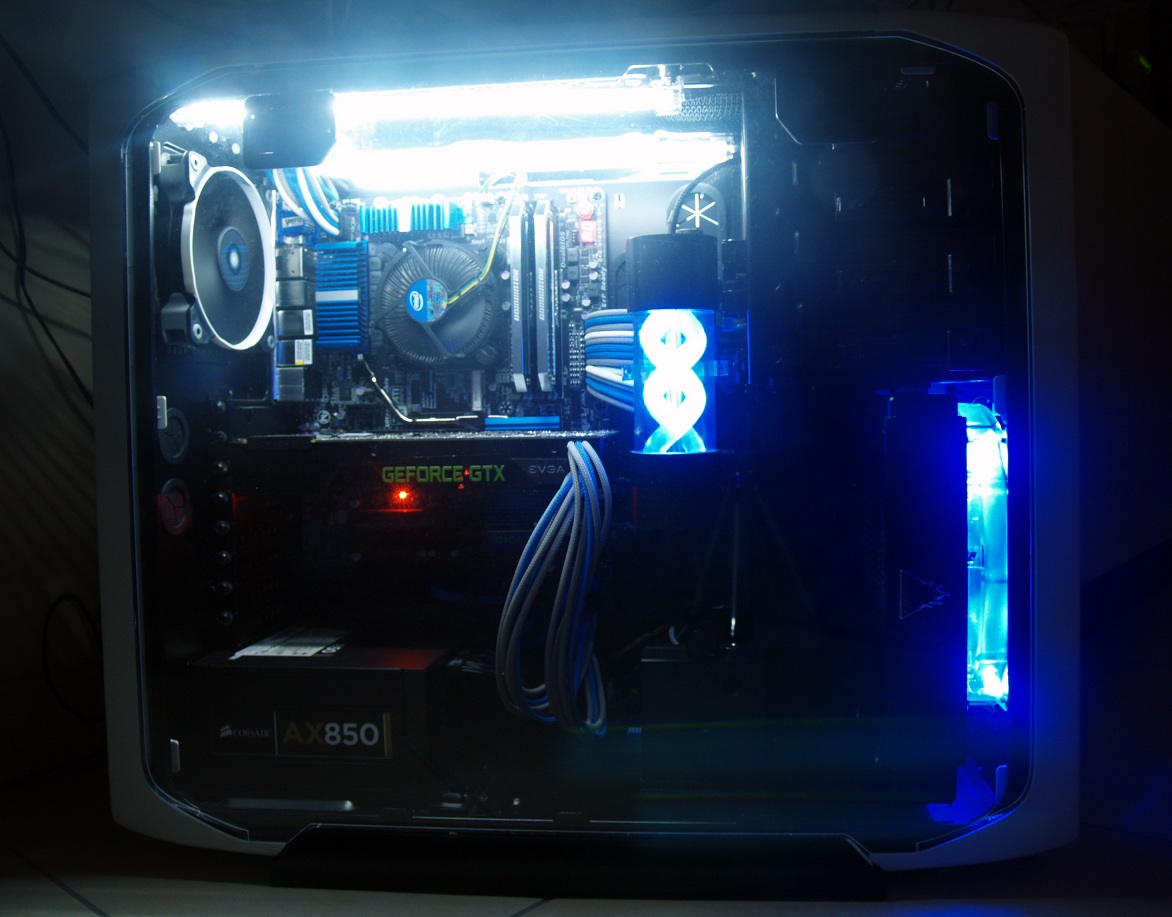

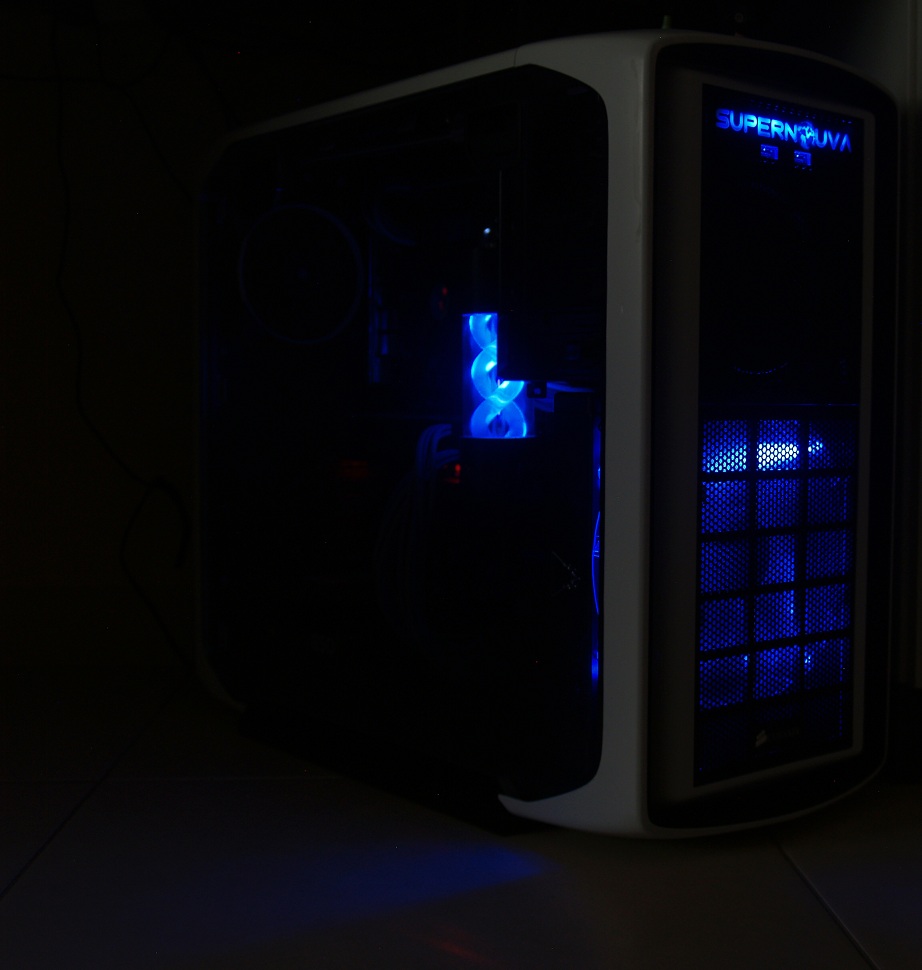

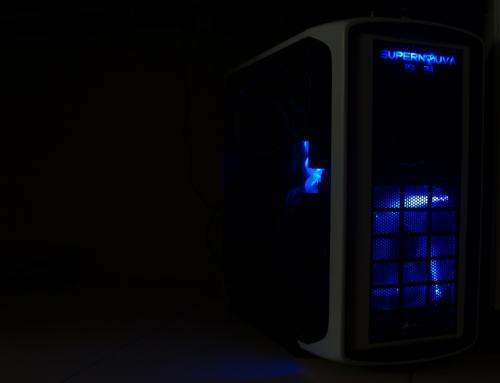

Και μερικές fotos απο το party

[jkanaks]

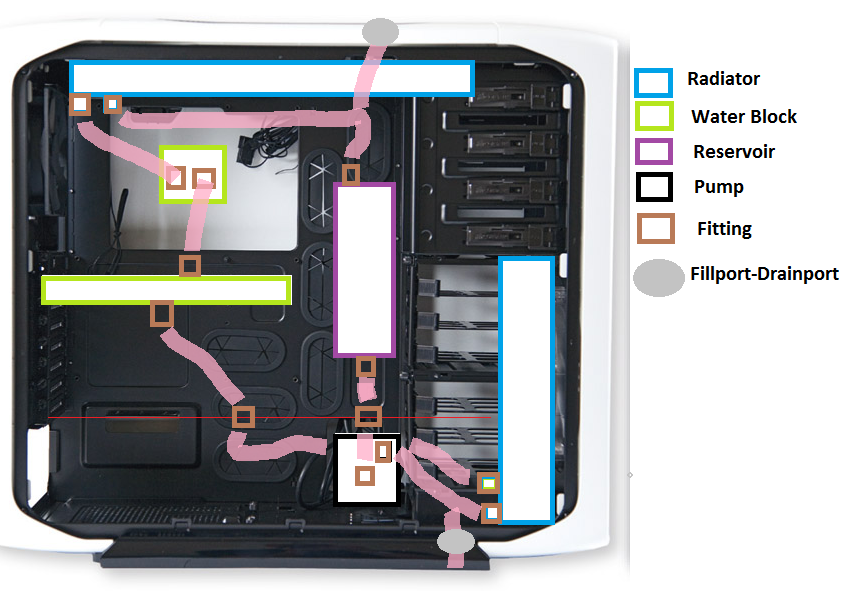

Παρακαλώ για τα λαμπρά σας φώτα, προσπαθώ να κατασταλάξω στο loop για να παρω και τα αντίστοιχα fittings. Εχω στο μυαλό μου κάτι τέτοιο:

δηλαδή, Res>Pump>front Rad>GPU>CPU>Top Rad>Res

Το πρόβλημα είναι οτι δείχνει μακαρονάδα το loop, υπάρχει περίπτωση να μπορω να κρύψω το σωλήνα απο το top rad στο res; Καποιο καλύτερο setup;

To raystorm πολυ μου την έσπασε που έχει In και ολογράφος "raystorm" πάνω του και δε μπορείς να το περιστρέψεις όπως βολέυει το loop. Φάουλ απο την XSPC.

[karmen1983]

γιατί δε στρέφεις τα ρακόρ του πάνω ψυγείου προς τις 5.25"?

[jkanaks]

να το γυρίσω τούμπα; Χμμ, θα πρέπει πάλι να κατέβει σωλήνας στην D5 και απο εκεί στο rad. Έλεγα να τα έχω απο κάτω για να τα κρύψω λίγο tubing κάτω απο το psu cover.

[karmen1983]

Δε σε πιανω ειμαι κ.απο κινητο. για το πανω ψυγειο λεω της οροφης.

[sotoscorfu]

ρίξε μια ματιά και σε αυτήν την λύση Γιάννη

[Seafalco]

Καλησπέρα και από εμένα!

Μια χαρά προχωράμε !!

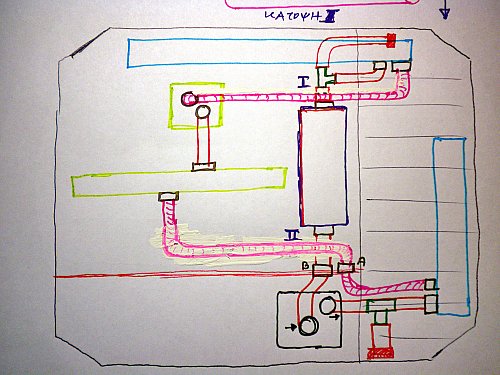

Λοιπόν νομίζω ότι η αναστροφή του πάνω ψυγείου θα δώσει μια τέτοια εικόνα:

(Αγάπη κάτι τέτοιο πιστεύω εννοούσες, τώρα αν δεν το 'πιασα καλά ...διόρθωσον ημάς! )

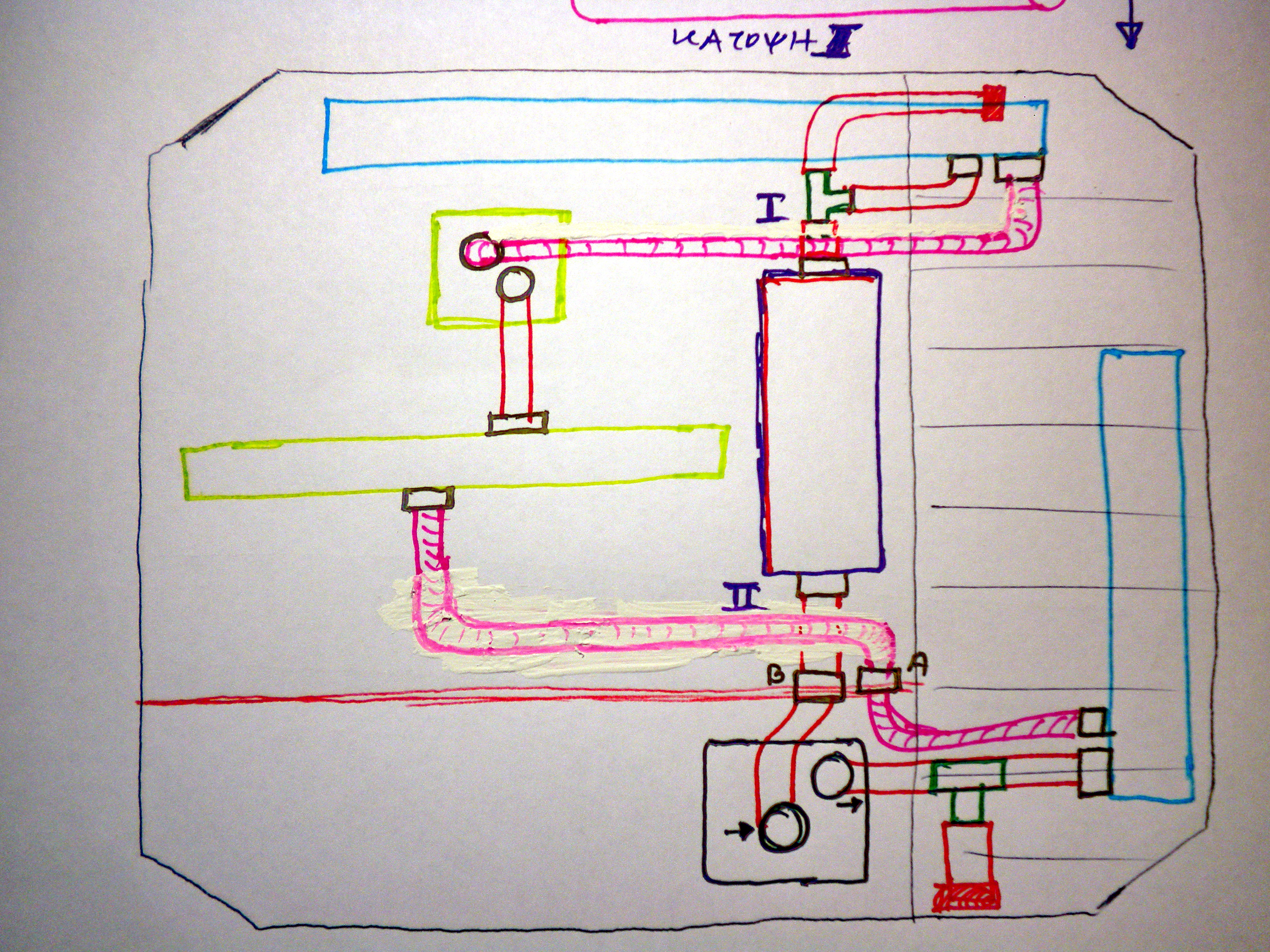

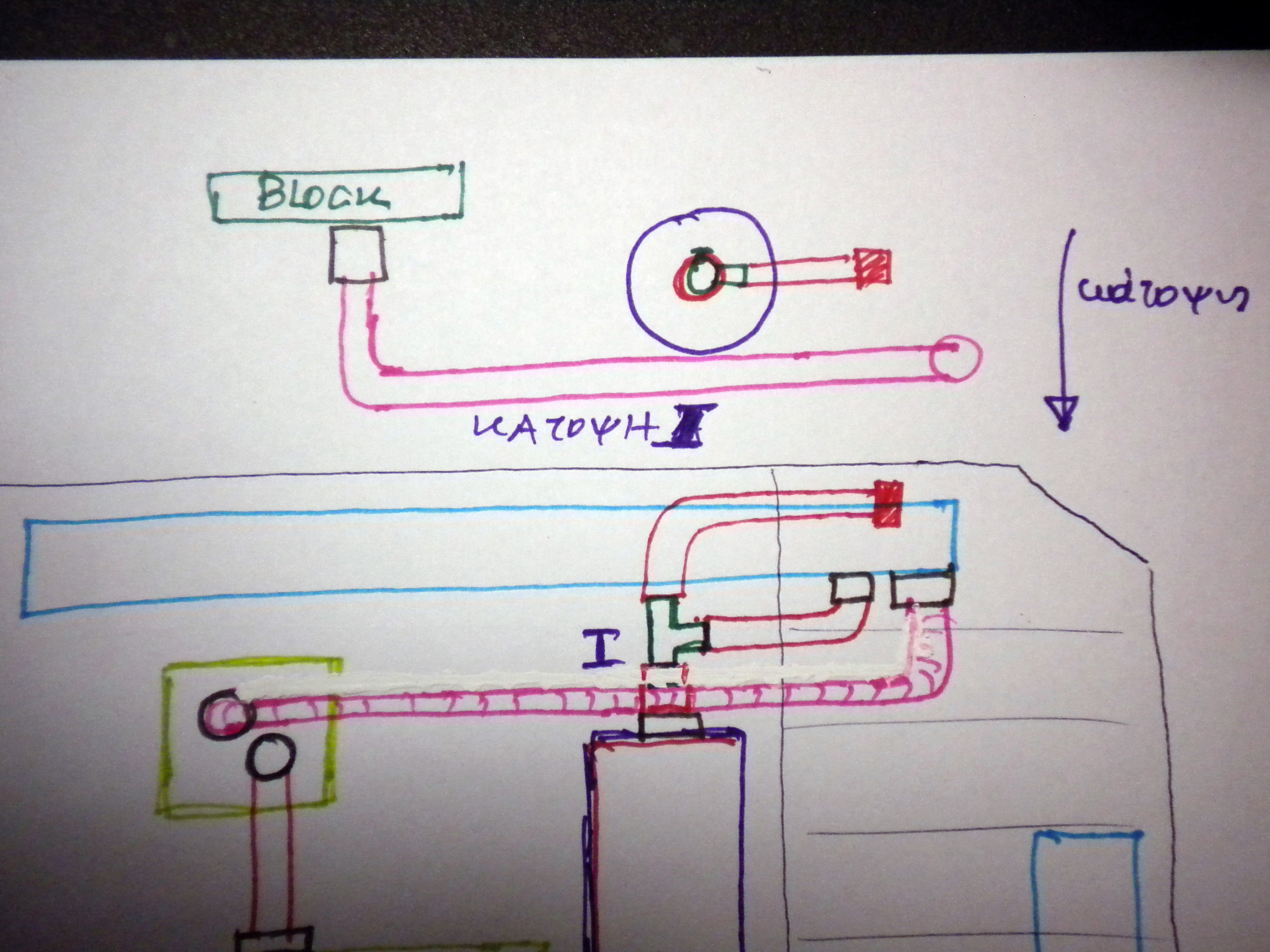

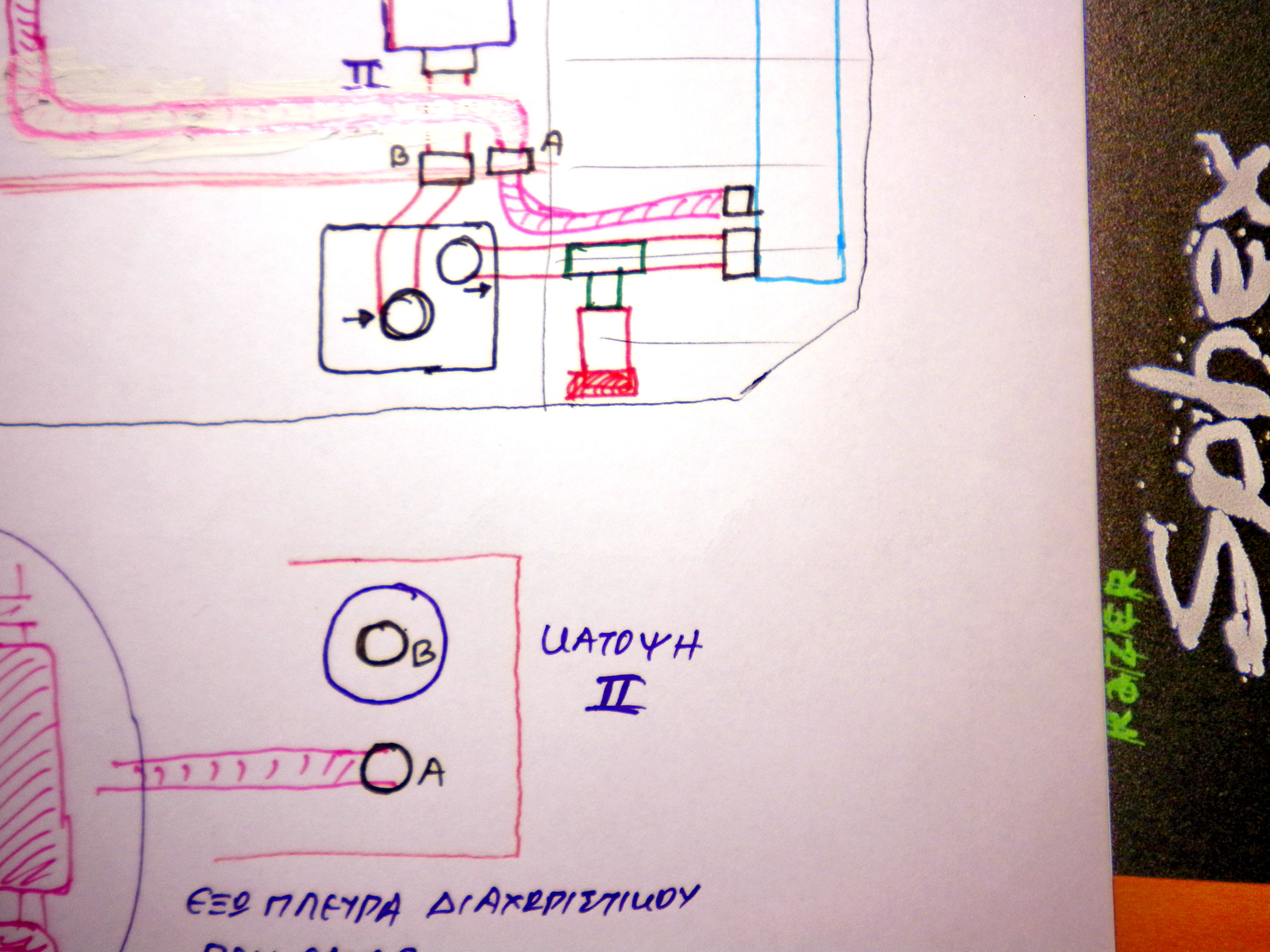

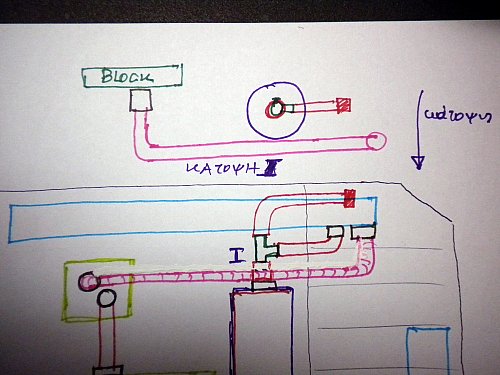

Τώρα εδώ υπάρχουν κάποιες λεπτομέρειες μια δυο κατόψεις πιστεύω να βοηθήσουν:

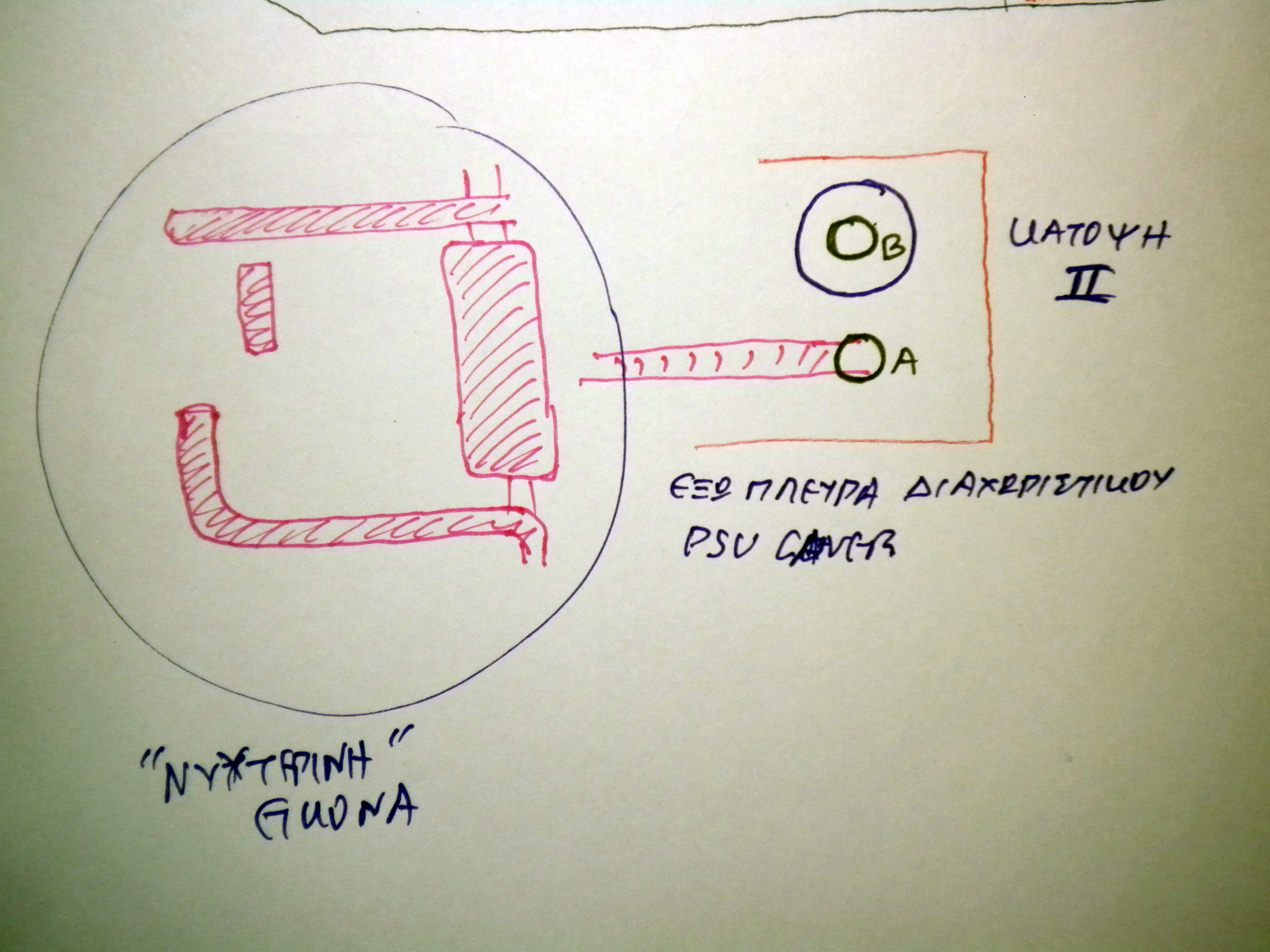

Έτσι το consept του loop θα δίνει σε "νυχτερινή" εικόνα κάτι τέτοιο:

Το res με δυο "χέρια" "αγκαλιάζει " τα δύο blocks !

Παιδιά το θέμα το εξετάζω μόνο από τοπολογικής πλευράς, από πλευράς εξαρτημάτων δεν τολμώ να εκφράσω άποψη, μη με πάρουν με τις "πέτρες" οι εμπειρότεροι ! ! !

Γιάννη ελπίζω να βοήθησα.

Καλή συνέχεια!

Υ.Γ> Σόρυ για το μέγεθος των φωτό , ξεχάστηκα! ! !

Έγινε επεξεργασία Αύγουστος 31, 2013 από Seafalco

[karmen1983]

Στέλιο νομίζω είναι πολύ απλό αυτό που είπα και ναι είναι αυτό που έδειξες.

Το πάνω ψυγείο με τα ρακόρ προς τις 5.25". Δε ξέρω γιατί μπερδεύτηκε το πράμα ή δεν είστε σίγουροι για το τι είπα.

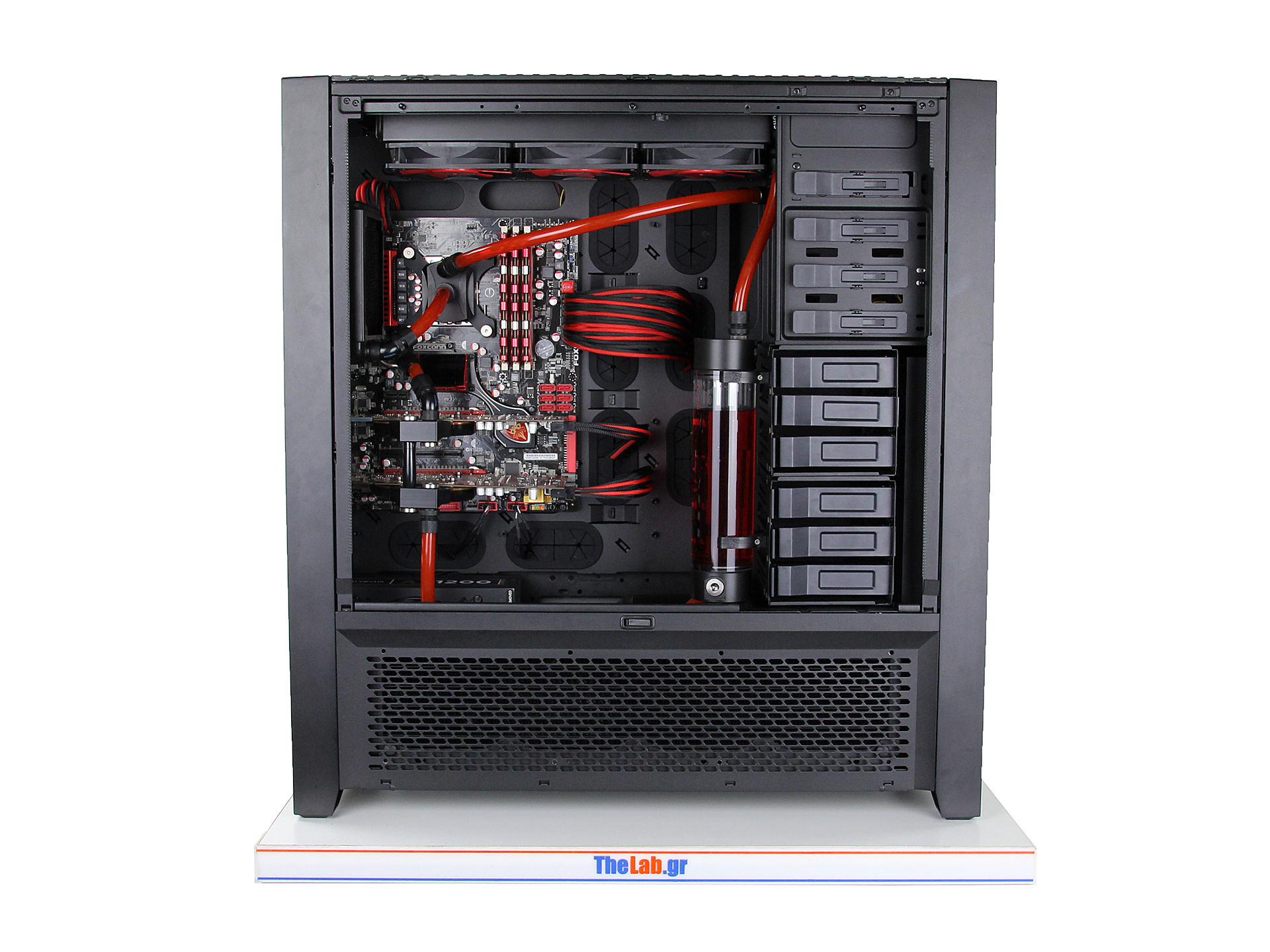

Με εικόνα εννοώ το πάνω μέρος της λούπας στο τελευταίο review.

http://www.thelab.gr/gallery3/var/albums/reviews/reviews-photos/corsair-obsidian-900D/IMG_9479.jpg?m=1376673532

Από την άλλη Γιάννη αν το πρόβλημά σου είναι το κάτω μέρος της λούπας εγώ δε βρίσκω κανένα. Μία σωλήνα απο την αντλία στο ένα ρακόρ του ψυγείου και απο το άλλο ρακόρ του ψυγείου πας στο διελεύσεως της καλύπτρας.

Το πως θα επιλέξεις το πάνω είναι θέμα υποκειμενικό. Τι σου αρέσει εσένα.

[Seafalco]

Εντάξει μιλάω για όλη την σχεδίαση , οπότε άφησα και κάποιο περιθώριο "ευγενούς" αμφιβολίας! (νέος γαρ )

[jkanaks]

Αμαααν σορρυ παιδιά κατάλαβα λάθος, νόμιζα ότι μιλάγαμε για το κάτω ψυγείο και μπερδεύτηκα

Θενκς για τις συμβουλές/παραδείγματα μετά και τα κεντητά σχέδια του Στέλιου όσο σκερπάνι και να ήμουν θα το καταλάβαινα χεχε.

Ωραία σχεδιάζω τα παραδείγματα στο χαρτί ανοίγω το case και αρχίζω το μέτρημα για να δούμε τι θα δούμε.

[jkanaks]

Σώτο θένκς για την πρόταση, αυτό το loop που πόσταρες ήθελα να κάνω αρχικά (καθότι φάνηκε πιο απλό στα άπειρα μάτια μου) αλλά το in port του raystorm είναι αριστερά, οπότε η θα φαίνονται στραβά τα γράμματα ή θα γίνει ενα X απο σωλήνες μπροστά απο το CPU block.

[karmen1983]

Γιαννη ποιο λουπ απο ολα λες; δε βρισκω λογο σε κανενα απο.τα παραπανω να γυρισεις τουμπα

το.μπλοκ.

Απο τη gpu πας ψυγειο και μετα στο.αριστερό του μπλοκ

Ή απο gpu πας μπλοκ και μετα ψυγειο ρες αναλογα τι διαλεγεις

Btw ελπιζω να καταλαβαινεις τι γραφω ατιμο κουνητο.

Εντιτ με το εντιτ σου καταλαβα.

Έγινε επεξεργασία Αύγουστος 31, 2013 από karmen1983

[sotoscorfu]

Αγάπη το in ειναι από δεξιά μπερδεύτηκε ο Γιάννης,προφανώς δεν βλέπεις την φώτο από το κινητό
