SuperNouva The Project

[karmen1983]

Ωραίος ωραίος ωραίος!

Την επόμενη φορά που θα κάνεις αυτό εδώ

Βάλε άλλη μία στρώση Sleeve. Έτσι θα γίνει πιο χοντρό και το μακαρόνι δε θα σου ανοίγει

congrats άντε περιμένουμε το επόμενο

[jkanaks]

Πολύ σωστή και προφητική (η φώτο είναι σχετικά παλιά)! Γιατί αναγκάστηκα να προσθέσω τελικά το έξτρα μακαρόνι που περιγράφεις, αφού με το πρώτο ζόρισμα γλύστρισε το sleeve κάτω απο το θερμοσυστελόμενο. Ετσι "την ανάγκη φιλοτιμία εποίησα" και το έκανα the Karmen way για να έχω και το κεφάλι μου ήσυχο

[Doc1355]

Γιάννη σ'ωραίος ρε μάγκα!

Πάμε δυνατά (και πιο συχνά τα updates)

[jkanaks]

χαχα θένκς Μάνο, περιμένω να μαζέψω κανα φράγκο για τα fittings τώρα γιατι μου ήρθε η ασφάλεια αυτοκινήτου και πάνε τα ρακοράκια Αυριο λέω να μοντάρω τον 200άρη rad και θα ανεβάσω κανα φωτό. Τα ψυγιάκια τα ξεβγάζουμε με νερό βρύσης και στο τελείωμα με WFI; Να μην ασχοληθώ με ξύδια ε;

[Doc1355]

χαχα θένκς Μάνο, περιμένω να μαζέψω κανα φράγκο για τα fittings τώρα γιατι μου ήρθε η ασφάλεια αυτοκινήτου και πάνε τα ρακοράκια Αυριο λέω να μοντάρω τον 200άρη rad και θα ανεβάσω κανα φωτό. Τα ψυγιάκια τα ξεβγάζουμε με νερό βρύσης και στο τελείωμα με WFI; Να μην ασχοληθώ με ξύδια ε;

Οχι νερο βρυσης ρε θα αφησει αλατα!

Παρε μπολικο wfi και βαλε και λευκο ξυδι στις πρωτες πλυσεις..

Στο τελος ξεπλυμα με wfi μονο!

Στάλθηκε από το GT-I9001 μου χρησιμοποιώντας Tapatalk 2

[jkanaks]

Ώπ Θενκς Μάνος, θα την πατούσα ήμουν έτοιμος να τους ρίξω κατευθείαν απ τη βρύση.

[Seafalco]

Γιάννη καλησπέρα κι από εμένα, και συγχαρητήρια!!!

Το project είναι πολύ ενδιαφέρον (με καλές προοπτικές "σπορέα" )

Κοίταζα τον τρόπο που σκέφτεσαι να στερεώσεις την αντλία.

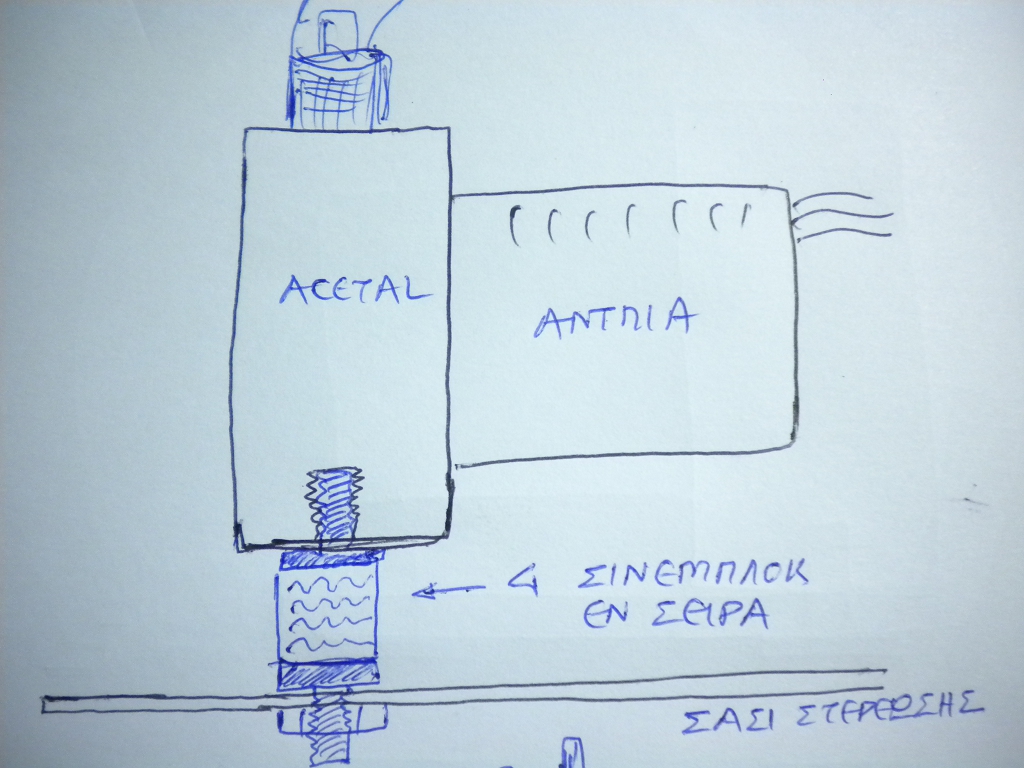

Αν έχω καταλάβει καλά θα κάνεις αυτό:

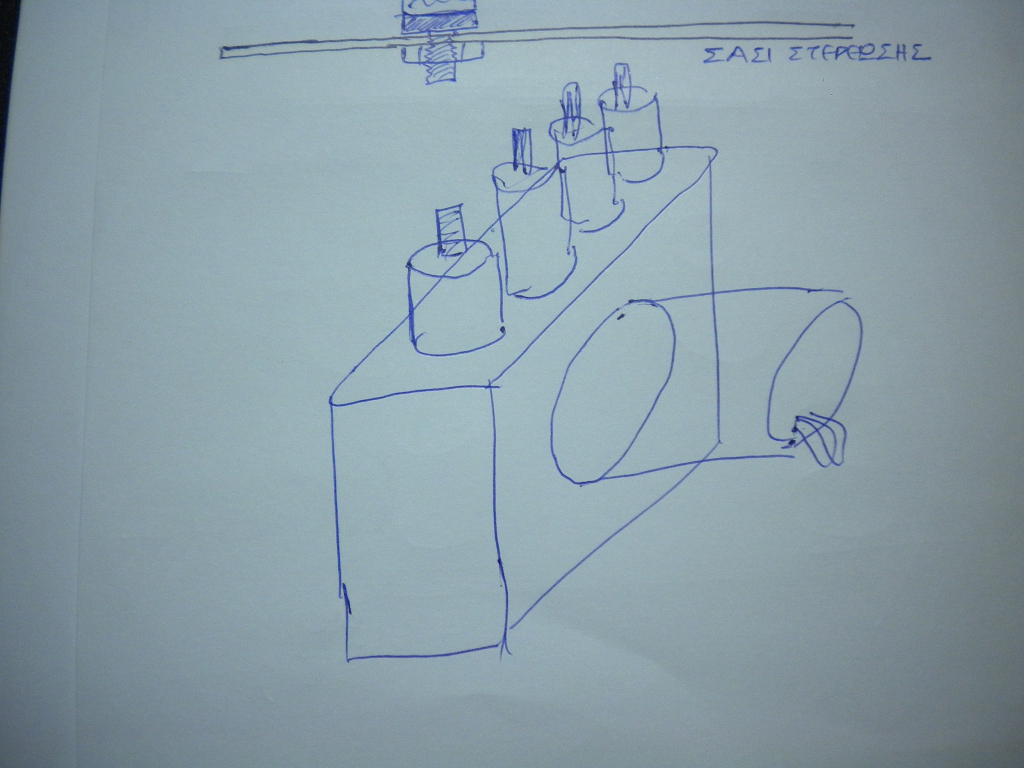

Βάζοντας και τα τέσσερα sineblock στη σειρά!

Με αυτόν τον τρόπο όμως η αντλία δεν θα στέκει καλά , θα έχει την τάση να ταλαντέυεται,

εμπρός πίσω!

Αν έχεις το χώρο , που νομίζω ότι υπάρχει, ίσως θα είναι προτιμότερη μια άλλη μέθοδος στερέωσης της αντλίας.

Φαντάζομαι θα έχεις και την μεταλλική βάση στερέωσης της αντλίας , (αυτήν την παραλληλόγραμμη πλάκα που στερεώνεται στο acetal με δυο βίδες.

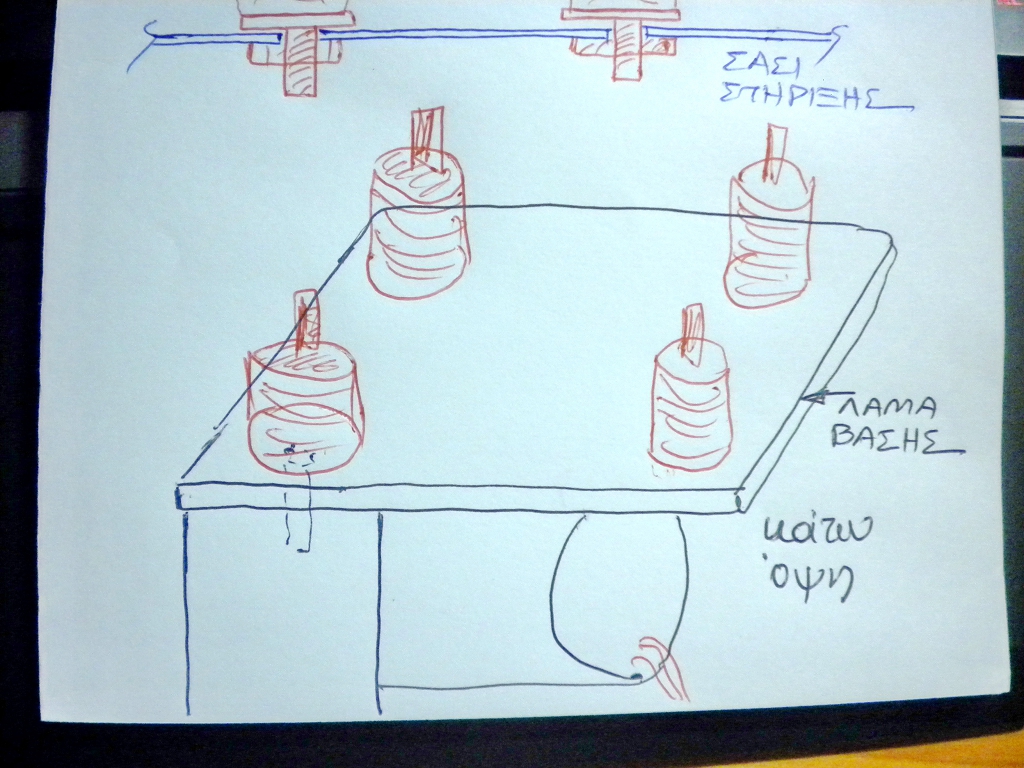

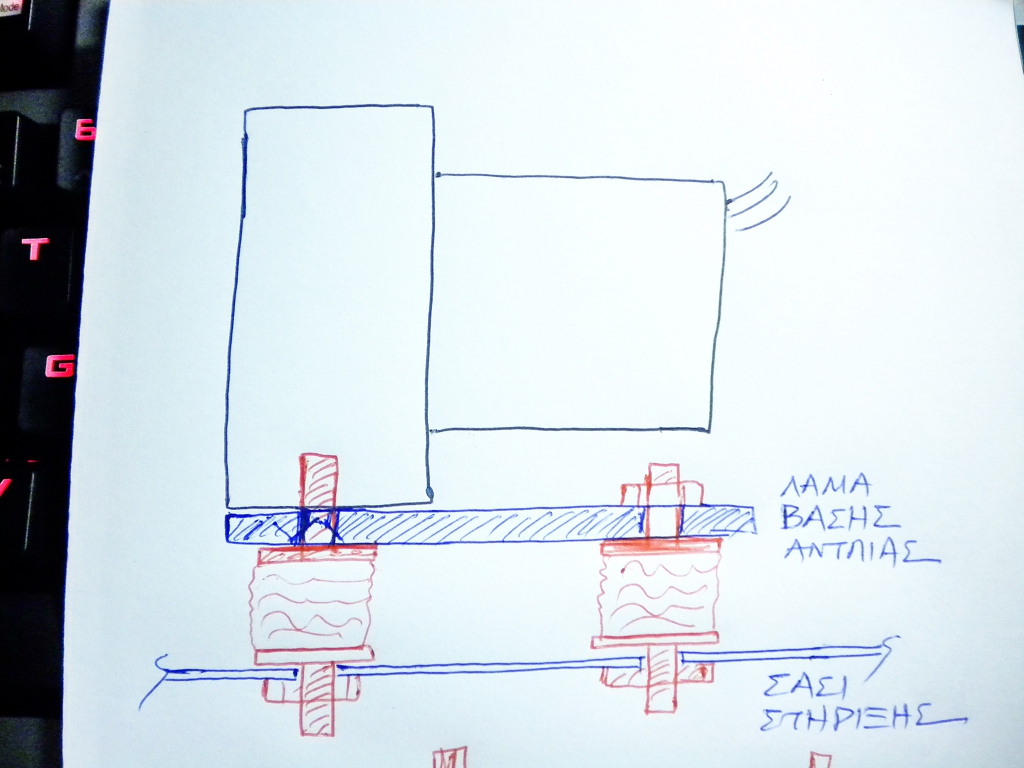

Μπορείς να στερεώσεις την βάση αυτή πάνω στο acetal, χρησιμοποιώντας αντί για βίδες , δυο από τα sineblock που έχεις , και τα άλλα δύο σινεμπλοκ να βιδωθούν στις άλλες δύο τρύπες της βάσης:

Με τον τρόπο αυτό, η στήριξη της αντλίας , δεν πρόκειται να υποβαθμιστεί ηχητικά στο ελάχιστο , σε σχέση με την προηγούμενη, ίσα ίσα που μπορεί να γίνει και λίγο καλύτερη.

Αυτό όμως που θα βελτιωθεί δραστικά θα είναι η στιβαρότητα της στήριξης της αντλίας, με όλα τα θετικά που αυτό σημαίνει , ιδιαίτερα στις δονήσεις χαμηλής συχνότητας!

Ελπίζω να μην έχεις προχωρήσει πολύ την κατασκευή, από την πρώτη μέρα που το είδα κάτι με ενοχλούσε, αλλά μόνο σήμερα "άναψε" το λαμπάκι!

Καλή συνέχεια και καλή διασκέδαση!!!:T:

Έγινε επεξεργασία Ιούλιος 6, 2013 από Seafalco

[jkanaks]

Ευχαριστώ πολύ για την συμβουλή φίλε μου, πολυ καλή παρατήρηση, εγώ δεν το είχα σκεφτεί και δυστηχώς αφου άνοιξα τις τρύπες στο σασί το πήρα χαμπάρι. Πρίν βάλω λοιπόν το σφουγγάρι γύρω απο τα σινεμπλόκ έπαιζε τρελά. Τώρα θεωρώ οτι δεν θα έχω πρόβλημα αλλά αν δώ τα σκούρα θα ακολουθήσω τις οδηγίες σου (θα το έκανα ήδη αλλά εχω ανοίξει τις τρύπες ). Το αστείο είναι οτι δεν ήθελα να χρησιμοποίησω τη βάση γιατι οταν εκανα ενα τεστ προεξείχαν οι βίδες του σινεμπλόκ στα 2 πίσω και εφόσον είναι γαλβανιζέ θεώρησα οτι θα "χτυπάει", λες και υπήρχε περίπτωση να φανεί εκει πίσω . Έπρεπε να είχα ανοίξει το threadaki πιο νωρίς.

PS: Τα σκιτσάκια σου είναι φοβερά, κατατοπιστικότατος!

[Lakisss]

Πολύ μου άρεσε αυτό.

Μια πρόταση για να γίνει ακόμα πιο σούπερ. (τουλάχιστον με τα δικά μου γούστα)

Μπορείς να καλύψεις την πλακέτα και τις τρύπες με κάποιο λεπτό κατάλληλα κομμένο και κολημένο πλαστικό, η αυτοκόλλητο carbon look.

[Spirosssss]

Ήρθαν και μένα τα schuko μου και περιμένω να το φτιάξω. Λίγες πληροφορίες για την κατασκευή: χρήσιμοποιήσεως κανονικά θερμοσυστελλόμενο που κρύβεται μέσα στο schuko; τι προδιαγραφών είναι τα βύσματα;

Sent from my GT-I9100 using Tapatalk 2

[jkanaks]

Πολύ μου άρεσε αυτό.

Μια πρόταση για να γίνει ακόμα πιο σούπερ. (τουλάχιστον με τα δικά μου γούστα)

Μπορείς να καλύψεις την πλακέτα και τις τρύπες με κάποιο λεπτό κατάλληλα κομμένο και κολημένο πλαστικό, η αυτοκόλλητο carbon look.

Φοβερή ιδέα ή με ένα βυνιλιακι χοντρό (για να μή δείχνουν οι τρύπες απο κάτω) μαύρο μάτ, και γλίτωνα και το βάψιμο του pcb έτσι, θα γινόταν εργοστασιακό! Κάτι ακόμα που με χαλάει είναι οτι πρέπει να αλλάζω τα molex των συσκευών που θέλω να κουμπώσω απο αρσενικό σε θηλυκό. Σε ποιόν Κινέζο τα βρίσκει τα θυλικά molex για pcb η bitspower, δε βρήκα πουθένα.

Με αναστατώνεται παιδιά και βλέπω το Supernouva V2 να μήν αργεί χεχε.

Έγινε επεξεργασία Ιούλιος 7, 2013 από jkanaks

[jkanaks]

Ήρθαν και μένα τα schuko μου και περιμένω να το φτιάξω. Λίγες πληροφορίες για την κατασκευή: χρήσιμοποιήσεως κανονικά θερμοσυστελλόμενο που κρύβεται μέσα στο schuko; τι προδιαγραφών είναι τα βύσματα;

Sent from my GT-I9100 using Tapatalk 2

Έτσι μπράβο άντε με το καλό να το βυσματώσεις :jump1: έχει και ledaki μέσα;

Λοιπόν χρησιμοποίησα τα κάτωθι υλικά (κλίκι για τα specs), το θερμοσυστελόμενο δεν φαίνεται μιας και όπως κατάλαβες πιάνει μέσα στο βύσμα, Καλώδιο δεν έβαλα hifiντελισμού γιατί είναι αστεία τα ποσά που ζητάνε (100e/m με το καλημέρα γιατί λέει το σύρμα έχει ρόδιο ράδιο ή τη madam Curie την ίδια δε κατάλαβα), μπήκα σε ενα κατάστημα με ηλεκτρολογικό υλικό και πήρα το πιο ποιοτικο heavy duty με μαύρό περίβλημα:

• wattgate 320i

• 360i suco plug

• MDPC black SATA sleeve


Έγινε επεξεργασία Ιούλιος 7, 2013 από jkanaks

[Spirosssss]

Εγώ καλώδιο πήρα ένα απλό ηλεκτρολογικό 3x1.5 και το πέρασα plastidip που περίσσεψε από το κουτί Δεν έχω παραπάνω απαιτήσεις πέρα απο το αισθητικό, απλά να ανάβει το κουτί.

Και μετά με το Sata του Nils? Ok έχω και από αυτό Οπότε προχωράμε.

Led όχι δεν έχουν άλλα θα είναι μαύρο-μπλε το theme οπότε αυτά μου άρεσαν παραπάνω.

Sent from my GT-I9100 using Tapatalk 2

[karmen1983]

Αν βάλετε μακαρόνι για τη συγκράτηση του καλωδίου καλό είναι να είναι με θερμόκολλα.

Τώρα για τις συνδέσεις μέσα θεωρώ must να βάλετε ακροχιτώνια.

[MENTION=23742]jkanaks[/MENTION] να υποθέσω ότι απλά έγδαρες το καλώδιο και βίδωσες και έπιασες το χαλκό;

Το να έχετε ακροχιτώνια βέβαια είναι απλό, το να έχετε τη πρέσα είναι το δύσκολο. Οπότε αν έχετε κανένα καλό ηλεκτρολόγο στη γειτονιά, περάστε μία βόλτα να σας τα περάσει. Αν είστε Αθήνα περάστε να σας το κάνω.

Το καλώδιο και 3χ1 να είναι είναι οκ. Το 3χ1,5 είναι καραsafe επιλογή.

Τώρα όσο πιο radio,gold plated κλπ είναι τόσο και πιο ποιοτικό είναι το βύσμα σας.

Πιο σημαντικό θεωρώ όμως τη σύνδεση στο εσωτερικό σε τέτοιες περιπτώσεις.

extra tip Υπάρχουν και πολύ εύκαμπτα καλώδια αν θέλετε να τα χρησιμοποιήσετε. Το ζητάτε σαν λαστιχοκαλώδιο (είναι καλώδιο με μόνωση συνθετικού ελαστικού).

[jkanaks]

Πραγματικά οι γνώσεις τις αγάπης δεν τελειώνουν, ναι απλά βίδωσα τα γυμνά καλώδια στο βύσμα, τα ακροχυτώνια κάνουν πιο σταθερό το δέσιμο ή υπάρχει και θέμα με το βύσμα οταν χρειαστεί να τραβήξει αρκετό ρεύμα απ' το τοίχο;

[jkanaks]

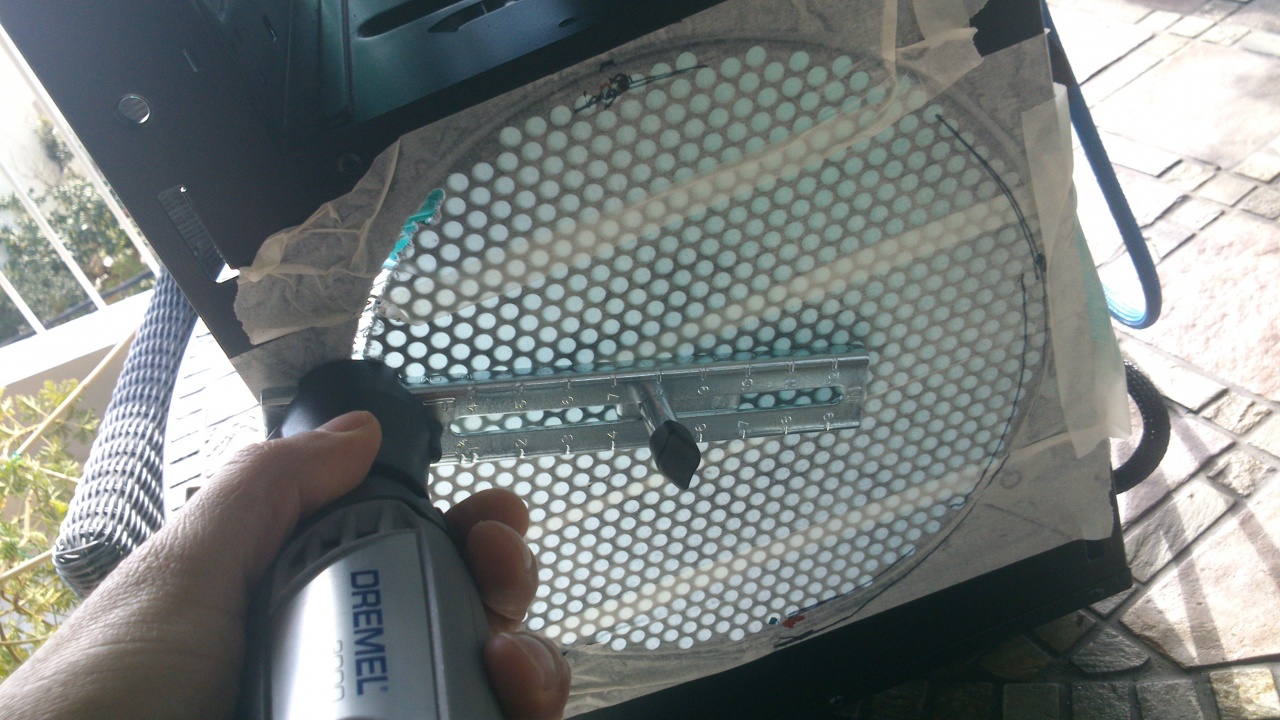

Στερέωσα και τον 200άρη rad. Αλλαξα το stock με εναν CM megafail, στην αρχή έλεγα για bitfenix pro αλλά ήταν πολυ θορυβώδης για τα γούστα μου. Το κόψιμο με το dremelaki είχε γίνει παλαιότερα, και με βοήθησε αρκετα το αξεσουαρ για κόψιμο κύκλων, γιατι στις ευθείες χωρις σέγα δεν γίνεται.

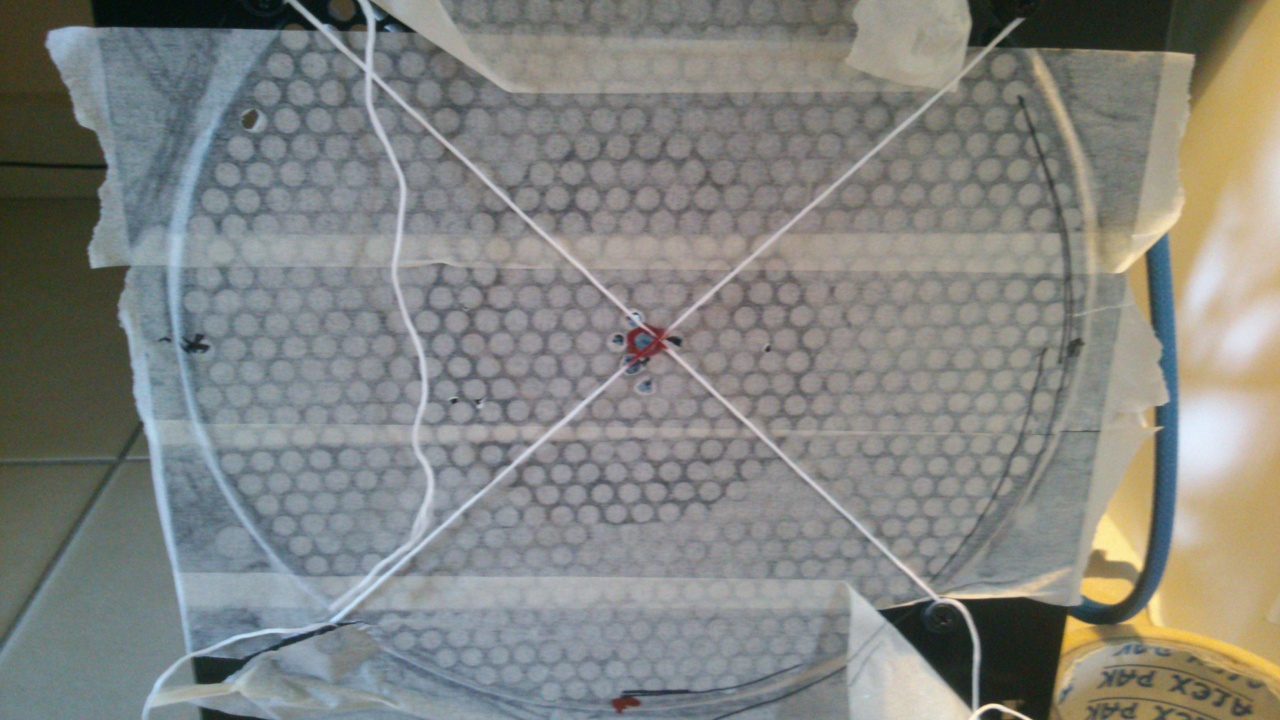

Κεντράρισμα του άξονα

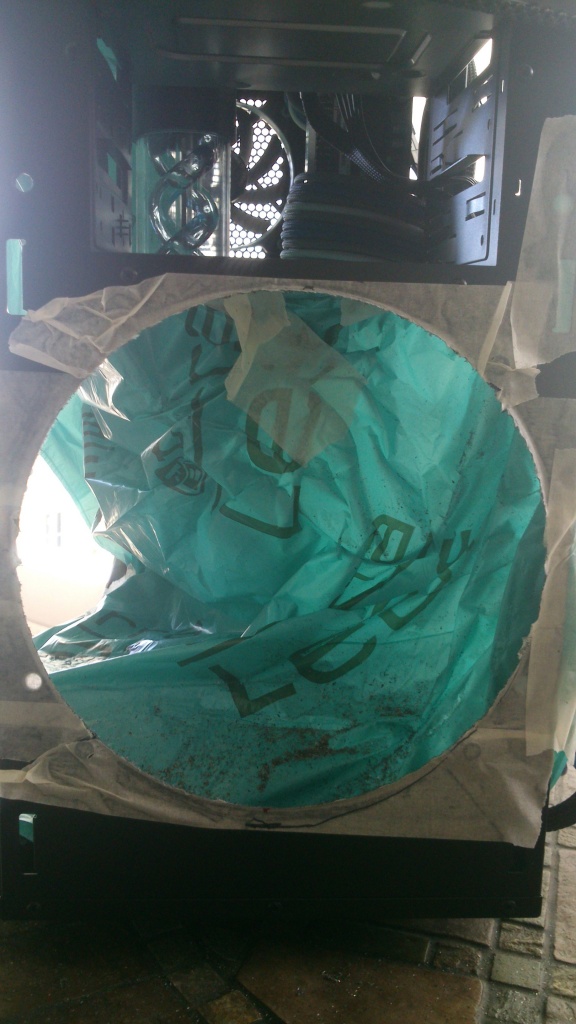

Επί το έργον

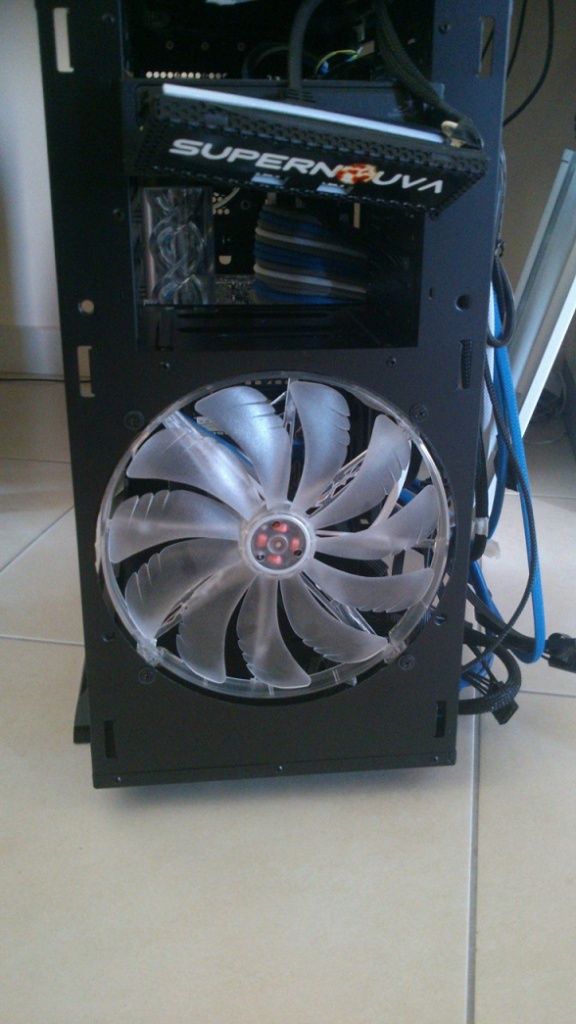

Ένα μικρό retouch στο χρώμα και έτοιμος ο γαμπρός

[jkanaks]

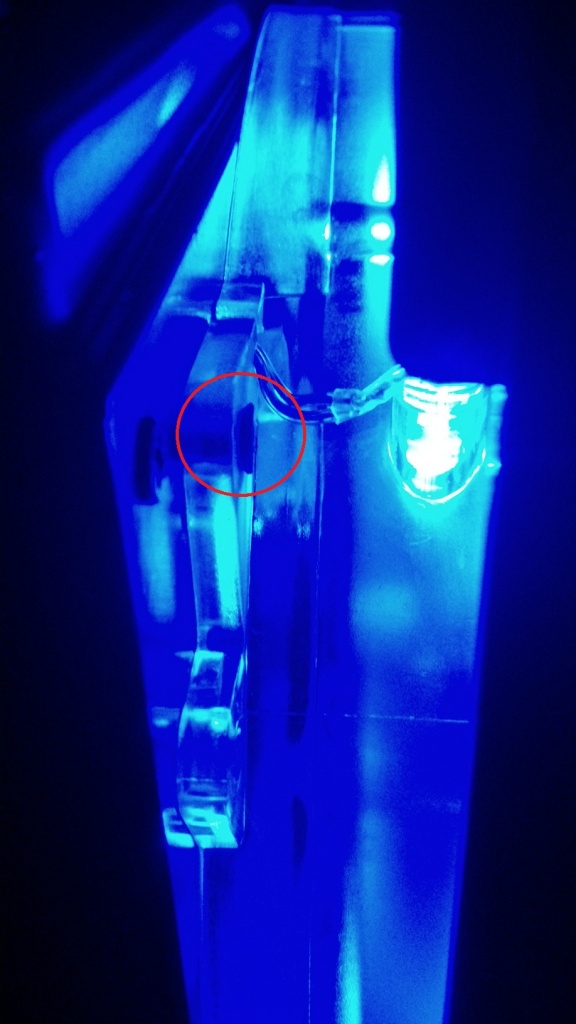

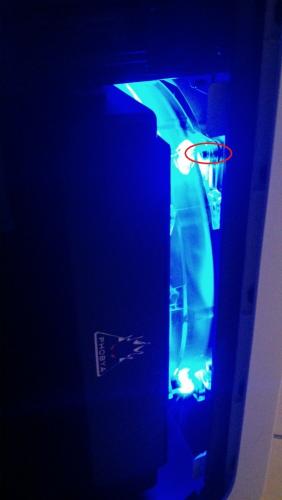

Κλασικά ο 200άρης rad χτύπαγε στο bay και δεν ήταν δυνατή η τοποθέτηση του χωρίς μόντα. Έτσι, όπως κάναν και άλλοι πρίν απο μένα, άνοιξα νέες τρύπες στο πλαίσιο στήριξης του fan. Τις κατέβασα 1 πόντο, πλέον ο ανεμηστήρας έχει ενα offset και δε κεντράρει στο κέντρο του rad αλλά τουλάχιστον έκατσε μια χαρα και δείχνει σταθερός (χωρίς νερό).

Mount του fan στο κουτί με τις κλασικές stock βίδες.

Mount του fan στο πλαίσιο που με τη σειρά του βιδώνει στο rad.

[karmen1983]

Πραγματικά οι γνώσεις τις αγάπης δεν τελειώνουν, ναι απλά βίδωσα τα γυμνά καλώδια στο βύσμα, τα ακροχυτώνια κάνουν πιο σταθερό το δέσιμο ή υπάρχει και θέμα με το βύσμα οταν χρειαστεί να τραβήξει αρκετό ρεύμα απ' το τοίχο;

Mε το ακροχιτώνιο εξασφαλίζεις πολλά πράγματα.

Πουχου:

Η βίδα δε θα σου πιάσει όλο το χαλκό. Με το ακροχιτώνιο θα εκμεταλλευτείς όλη τη διατομή του και ναι αυτό παίζει ρόλο σε αυξημένα φορτία.

Επίσης αποτρέπεις την οξείδωση του χαλκού, με τη χρήση ακροχιτωνίων.

Όσοι πάντως Sleevarete, θα τα εκτιμήσετε δεόντως. Αν βρω χρόνο θα ανεβάσω ένα tutorial, αλλά είναι ακριβό άθλημα.

Πχ Αυτή η οποία έχω εγώ:

[ame]http://www.amazon.co.uk/CRIMP-TOOL-Price-1-Each/dp/B008RBX5CE/ref=sr_1_1?ie=UTF8&qid=1373223468&sr=8-1&keywords=wago+crimp[/ame]

ps Για το κόψιμο με το dremel αν και νομίζω στο είχα ξαναπεί. Για κυκλικές κοπές με σέγα αγοράζεις ετούτα

Xristou eShop :: Welcome

νομίζω καλύτερη τιμή από το προσάρτημα του dremel

κυκλική κοπή dremel - Αξεσουάρ Εργαλείων | Skroutz.gr

[jkanaks]

Παπαπα είναι φωτιά αυτοι oi crimpers θα πρεπε να υπάρχει κατάστημα που τα νοικιάζει, Μακης Tσέλιος Crimp Tools.

Ναι θυμάμαι οτι για το προσάρτημα τα χα με πεί, είναι ακριβό ειδικά σε περιπτώσεις one-off όπως στη δικιά μου. Γενικά απ το dremelaki δεν είμαι πολύ happy, έιναι πιο πολυ για τον χομπίστα παρά σοβαρό εργαλείο, χώρια το κόστος για τα αναλώσιμα που είναι τσιμπιμένα.

Έγινε επεξεργασία Ιούλιος 7, 2013 από jkanaks

[Seafalco]

"Παπαπα είναι φωτιά αυτοι oi crimpers θα πρεπε να υπάρχει κατάστημα που τα νοικιάζει, Μακης Tσέλιος Crimp Tools."

Πραγματικά έχεις δίκιο!!!

Αλλά υπάρχει λόγος γι αυτό.

Η πρέσα που σας έδειξε η Αγάπη , είναι της WAGO , η οποία είναι η εταιρία που "δημιούργησε" τις κλέμενς ελατηριωτού κλωβού.

(Θαυματουργό "εργαλείο" για όποιον ασχολείται και ενδιαφέρεται για την καλή ποιότητα και τις ελάχιστες δυνατές δυσλειτουργίες !)

Σε αυτές τις κλεμενς οι πολύκλωνοι αγωγοί, από κάποια ποιότητα κατασκευής και πάνω, θα πρέπει να εξασφαλίζεται ότι δεν θα προσβληθούν από το οξυγόνο της ατμόσφαιρας.

Έτσι έφτιαξαν αυτήν την πρέσα που πρεσάρει τα ακροχιτώνια τόσο ισχυρά και με τέτοιο τρόπο που εξασφαλίζει ότι αυτά είναι air tigth (αεροστεγή), από μόνα τους, χωρίς να έχουν ανάγκη την βίδα να εξασκήσει πίεση*!!

{* Βεβαίως εξασφαλίζονται και άλλα πλεονεκτήματα τοποθέτησης κλπ}

Το γεγονός ότι τα συρματιδια του χαλκού έχουν έρθει σε τόσο καλή επαφή μεταξύ τους, εξασφαλίζει και άριστα χαρακτηριστικά διέλευσης του ρεύματος και ελάχιστη αντίσταση διάβασης!

Οπότε όπως είπε και η Αγάπη, το καλύτερο που έχετε να κάνετε είναι ένα ακροχιτώνιο πρεσαριστό, το οποίο αφού βιδωθεί θα είναι πρακτικά "αθάνατο"!!

Έγινε επεξεργασία Ιούλιος 8, 2013 από Seafalco
