DIY Ηλεκτροπόντα ( spot welder )


Recommended Posts

Μιας και έπεσε στα χέρια μου ένας φούρνος μικροκυμάτων είπα να φτιάξω μια ηλεκτροποντιακ από ανακυκλώσιμα εξαρτήματα πάντα :p

Κυρίως για κολλημα λαμάκια - μπαταριών  και ίσως λαμαρίνας λεπτής για κατασκευή κουτιών ...



αφαίρεσα λοιπόν το δευτερεύων πηνίο από τον ΜΤ που είναι 700watt

 Screenshot_2.thumb.jpg.f08ff58e612681fda5f96987620232a2.jpgScreenshot_3.thumb.jpg.d61e98f70f3eb567f438f11810d4cf97.jpg

Screenshot_4.thumb.jpg.19d6c92eb368570eedf1d4748c9db493.jpgScreenshot_5.thumb.jpg.4d855bd292be6e5e8777d02b98ea23f2.jpg



ο χώρος που έχει για το νέο δευτερεύων πηνίο ο ΜΤ είναι περιπου 34mm οπότε με παίρνει και για τρεις σπείρες ...




το καλώδιο πήρα από παλιά ηλεκτροκολληση και είναι  25MM2 H07V-K

Screenshot_7.thumb.jpg.ec9ebda463a49bcb69f551ce7538f582.jpgScreenshot_8.thumb.jpg.216b003ef217aaf67d3294536358576c.jpgScreenshot_9.thumb.jpg.fce9e3e5a263c460dcf1f41e04a69240.jpg



έγιναν τρεις σπείρες και βγάζει περιπου 3 volt AC

Screenshot_10.thumb.jpg.2ca6ddc0da68e8c0a59be8fb3b8c06f5.jpgScreenshot_11.thumb.jpg.433ec489f8d496c5a004bfce3bdefaf6.jpgScreenshot_11A.thumb.jpg.3a1be42378602d5f46f8e593ba3237ac.jpg



έκοψα και κάτι ρετάλια κόντρα πλακέ θαλάσσης για το σασί - κουτί

Screenshot_12.thumb.jpg.534aacbc6f4a9916a14ae39dce8e8ebe.jpgScreenshot_13.thumb.jpg.8ace11a18c4f5402baf7d6f3c86e4bd6.jpgScreenshot_13A.thumb.jpg.27e49b5c26f5abeba0b5be8dbbadbaa1.jpgScreenshot_13AA.thumb.jpg.58933c893d396990c9529c1181c6a306.jpgScreenshot_13AAA.thumb.jpg.938c847d2439d1c9016bceb8debcac3d.jpg



έβαλα κι ένα 2,5 ηλεκτρόδιο για να τεστάρω το ρεύμα του ΜΤ αλλά έχω την εντύπωση ότι δεν δινει αρκετό....




σκέφτομαι στο μέλλον να βάλω κάποιου είδους πρίζας στο κουτί για τους ακροδέκτες και να εναλλάσσω εξαρτήματα ανάλογα του τι θέλω να ποντάρω...




βρήκα και κάτι μπρούτζινα; στριφώνια και λέω να τα δοκιμάσω σαν ''μύτες'' αλλά δεν ξέρω αν κάνουν επειδη δεν είναι καθαρός χαλκός... αν ξέρει κάποιος ας βοηθήσει!




Συνεχίζεται...



  • Like 5
  • Agree 1
  • Wow 1
Link to comment
Share on other sites

Δοκίμασε με 2 σπείρες στο δευτερεύον να αυξήσεις το ρεύμα αν και το καλώδιο είναι μικρό για τα αμπέρ που θα περνάνε. Επειδή όμως θα είναι στιγμιαίο  δεν θα έχεις θέμα

  • Agree 2
Link to comment
Share on other sites

Ναι το σκέφτηκα όταν  το μετρήσα χθες στα 3 volt ότι με παίρνει για μία σπείρα λιγότερη...

Τώρα για ποιο χοντρό καλώδιο ίσως κάνω αυτοσχέδιο με πολλά γυμνά  μονοκλωνα (που έχω) στριμμένα και μονωμένα...

Ευχαριστώ

Link to comment
Share on other sites

πριν 2 ώρες, το μέλος dfa19mj έγραψε:

Ναι το σκέφτηκα όταν  το μετρήσα χθες στα 3 volt ότι με παίρνει για μία σπείρα λιγότερη...

Τώρα για ποιο χοντρό καλώδιο ίσως κάνω αυτοσχέδιο με πολλά γυμνά  μονοκλωνα (που έχω) στριμμένα και μονωμένα...

Ευχαριστώ



Έχεις μετρήσει την πτώση τάσης ?

Link to comment
Share on other sites

πριν 1 ώρα, το μέλος Siera έγραψε:

Έχεις μετρήσει την πτώση τάσης ?

Ακόμα τίποτα δεν έχω κάνει!

Αύριο ίσως....

Link to comment
Share on other sites

On 24/1/2018 at 8:10 ΜΜ, το μέλος Siera έγραψε:



Έχεις μετρήσει την πτώση τάσης ?



Με 2 σπείρες και τάση 1,5ν με το 2,5mm ηλεκτρόδιο στις φώτο κάνει 0,3ν πτώση...

1.thumb.jpg.9be545e316723695de2392bbfe83c431.jpg..



Με 3 σπείρες και τάση 2,5ν επίσης 0,3ν πτώση... (σε άλλο χώρο και με άλλο πολυμετρο εχθές έδειχνε 3νolt)






οι ακροδέκτες που θα μπουν στις άκρες των καλωδίων από χαλκοσωλήνα ...




οι πρόχειρες μύτες από μπρούτζινα στριφώνια για να γίνουν κάποιες δοκιμές...




έκανα κάποιες ποντες σε λαμαρίνα από το φούρνο μικροκυμάτων και φαίνεται να τα πηγαίνει μια χαρά με τρεις σπείρες στο δευτερεύων του ΜΤ

από 2,5ν βεβαια κατεβαίνει μέχρι και στα 0,7ν αν ποντάρεις για 3-4 δευτερόλεπτα συνεχόμενα αλλά κατάφερε μέχρι και 3 λαμάκια παραλληλα να ποντάρει :)

και εννοείται ότι μετά από μερικές ποντες ζεσταίνεται λίγο ο ΜΤ και τα καλώδια ...

τα μπρούτζινα στριφωνια φαίνονται να κάνουν μια χαρά δουλειά !

11111.thumb.jpg.e231da4c72a6a20b217be3cdf4f85ee7.jpg111111.thumb.jpg.0d028e3bc4f53add1bf8df97da9f90bb.jpg





συνεχίζεται ...





  • Like 4
  • Agree 1
Link to comment
Share on other sites

Μία ώρα πριν, το μέλος dfa19mj έγραψε:

Μισό χιλιοστό έκαστο....

Πολύ μου φαίνετε, πάντως εάν δεν βρεις ένα τρόπο να ελέγχεις την διάρκεια μην πας να κολλήσεις τίποτα λιθίου!!!:tomato:

Link to comment
Share on other sites

Με το παχυμετρο τα μετρήσα το απόγευμα που πήγα εργαστήριο γι αυτό άργησα να απαντήσω ....

μέχρι να φτάσω στις λιθίου  έχω  παξιμάδι ακόμα :p

Link to comment
Share on other sites

Μετά από δοκιμές με 2 και 3 σπείρες στο δευτερεύων δουλεύει καλυτερα με 3 σπείρες και προχώρησα στο ''σπιτάκι'' του μετασχηματιστη ...

οι ''τοίχοι'' είναι από κόντρα πλακέ θαλάσσης 15mm που είχα εύκαιρο

Ο ανεμιστήρας είναι 220 βολτ από παλιό ενισχυτή

Άνοιξα και μερικές 12mm τρύπες μπροστα για να ρουφάει αέρα και να τον βγάζει το ανεμιστηράκι πίσω

Και τα ποδαράκια από τον καρεκλά :p

Screenshot_2.thumb.jpg.3715ebbcbeac6bff2255a7803eb98489.jpgScreenshot_3.thumb.jpg.6da7dbdf5910c692d0491eaab0cc13d0.jpgScreenshot_4.thumb.jpg.d667af551801221cfe75db2e8791afab.jpgScreenshot_5.thumb.jpg.21d6978cfc894ddee3d7b522264b9d90.jpgScreenshot_6.thumb.jpg.ec6880ca02027820cd991e2b6a5bc245.jpgScreenshot_7.thumb.jpg.d15c8224a29a3f0bd96dc6c5f7e9440d.jpg



το ανεμιστηράκι στερεώθηκε με κάτι γωνίες που ανάκτησα από κάτι πικι-πικι για ντουλάπια

Screenshot_8.thumb.jpg.74d6543c494dd54616716a24978a1319.jpgScreenshot_9.thumb.jpg.be3d93b70067ddc2584cf17f88e540a8.jpg



μπήκε και ένα κομματι ΚΠΘ αριστερα από το ανεμιστηράκι για να κλείσει το κενό

Screenshot_10.thumb.jpg.e96b60ab52e04f89c2e7a979062be79f.jpgScreenshot_11.thumb.jpg.cf2d7b13a624acdb7811cfa93885861f.jpg



Επειδή θέλω να είναι αυτόνομος ο ΜΤ από τους ακροδέκτες να βάζω το εξάρτημα που θέλω να χρησιμοποιήσω ανάλογα αν θέλω να κολλήσω μπαταρίες - λαμακια ή λαμαρίνες την πλήρωσαν τη νύφη κάτι παλιές ψυκτρες CPU που έχουν χαλκό μέσα!

κόπηκε το αλουμινένιο τμήμα και βγήκε ο χαλκός !

Διαστάσεις χαλκού 30mmX35mm και το δεύτερο 30mmX30mm !




άνοιξα τρύπες και έκανα πάσα 8mm 1,25

Screenshot_13.thumb.jpg.8a6363c28768ceca20de91df61bc5fe5.jpgScreenshot_14.thumb.jpg.da304b838f8836ebeffb64e8c8c1ae2d.jpgScreenshot_15.thumb.jpg.1171f56beaf368537fce0ff34b3705ad.jpg



Μετα μου ήρθε η φαεινη ιδέα να μοιράσω το ένα βαρελάκι χαλκού στα δυο  να βγάλω τους δυο ''πόλους'' που ήθελα...

Έβαλα με μια βίδα στο τρυπανι τον χαλκό και προσπάθησα με τον τροχό να το μοιράσω...

κατάφερα να κάνω ένα modern art σκάλισμα στο βαρελάκι :hehe:

μετά έβαλα το τραπέζι του τρυπανιού σαν οδηγό και έγινε η δουλειά...

Screenshot_16.thumb.jpg.9c5014f1b631ea256a0ec32f0e4bb86e.jpgScreenshot_17.thumb.jpg.9aba150211e655c0f16e9421bdddbb74.jpg



καθάρισα έτριψα τους πόλους και έκανα  φωλιές στο καπάκι του κουτιού για να μπαίνουν χωνευτοί οι πόλοι

ροδέλες, βίδες, τερματισμοί (από χαλκοσωληνα) κτλπ

Screenshot_18.thumb.jpg.1c8eb2b6d63ca00e9af2409682f9bea1.jpgScreenshot_19.thumb.jpg.a858346c71955aa13fae8578779e7400.jpgScreenshot_20.thumb.jpg.ec5964afe4edc1fd190a0e2b5276fa0f.jpgScreenshot_21.thumb.jpg.f6535461b5db42d696daf97554c5ef9a.jpgScreenshot_22.thumb.jpg.8fcbab193f5f949191fa8e0fa03150eb.jpgScreenshot_23.thumb.jpg.ed233e706ed6afa78ec55d83fbcf1ce2.jpg



μέτρησα τα καλώδια του ΜΤ τα τερμάτισα και άρχισε το βίδωμα...

Έβαλα και το φίλτρο - ασφάλεια στα 220 που είχε το φουρνακι ...

Screenshot_24.thumb.jpg.2fec54bbcebc66d4b749dab52f97ff17.jpgScreenshot_25.thumb.jpg.cf70123703df171a5f6c0cbdb5a49f40.jpg



Μετά νύχτωσε χωρίς φεγγάρι ,χτύπησε όνυχας και είπε η συνεταιρος ότι με περιμένει με τον πλάστη να  κεράσει παϊδάκια αέρος :p



Συνεχίζεται...



  • Like 8
Link to comment
Share on other sites

Άρχισε να κλείνει το κουτί και να σφιγγουν βίδες, μπήκε και ένας διακόπτης από το φουρνακι...

Screenshot_1.thumb.jpg.c26670c81b508dc4b31c9f0b3f793a4b.jpg  Screenshot_2.thumb.jpg.29cefe3b47781053201ce4d43868b36c.jpgScreenshot_3.thumb.jpg.fcfbdec05b4f4882eef676d7f49da31c.jpg



και ήρθε η ώρα να δω πως θα κάνω τους βραχίονες για ποντάρισμα λαμαρίνας...

Screenshot_5.thumb.jpg.b0b46026ba8ef7d4e89cb79d5f1f7c2a.jpgScreenshot_6.thumb.jpg.f23f285cf8e504f84f35d81fe2433659.jpg



μου άρεσε η ιδέα να το κάνω με κάτι μεντεσέδες αλουμινιου που είχα και μια μπάρα από εκτυπωτή ώστε να ανεβοκατεβαίνει αλλά θα ήταν πολύπλοκο γιατί θα έπρεπε να κάνω και σύστημα για την μη ελεύθερη περιστροφή ώστε να είναι σταθερές οι ακίδες και δεν θα είχε και αρκετό χώρο ώστε να γινονται ποντες σε ποιο βαθιά σημεία μιας λαμαρίνας   ...




οπότε άρχισα να χτιζω με το μάτι όσο ποιο άπλα μπορούσα και με ότι είχα...

προσάρμοσα την μια ακίδα χωρίς καμιά μετατροπή πάνω στον αριστερό πόλο και λέω εδώ είμαστε, ούτε καλώδιο, ούτε τιποτα !




έχτισα και μια ''κρεμάλα'' με βίδα για μεντεσέ πίσω στο αριστερό καπάκι ....

προσάρμοσα και την άλλη ακίδα και ένα κομματι καλώδιο να πηγαίνει στον δεξιό πόλο !

Screenshot_9.thumb.jpg.77a764795ce68600def8db1dfa3a5eac.jpgScreenshot_10.thumb.jpg.f4a79bfe7effe88e41c5d1060cea5831.jpgScreenshot_11.thumb.jpg.7d2cd15fb1ab5584f2eca4c265c2c784.jpgScreenshot_12.thumb.jpg.59c3435b3b61d159f7963f316f98e965.jpgScreenshot_15.thumb.jpg.b3a8e49cd2fb06a988b3d9bab8d79ea3.jpg



Screenshot_13.thumb.jpg.2abd9a24b14a1d9e54f6bd050094d2ba.jpgScreenshot_14.thumb.jpg.249d23fcd4ad6cd42f29b7ac555de8c4.jpgScreenshot_16.thumb.jpg.53647fea077432374c949ee8ff4f7855.jpgScreenshot_17.thumb.jpg.8634bb62a317dd958ac27944ebd3aa86.jpg



έβαλα κι ένα χερούλι χρυσαφί παρακαλώ :lol:




μετά έκανα μια ποντα και φαίνεται μια χαρά μόνο που δεν έκανα άλλη γιατί κάηκε η 8Α ασφάλεια από την πλακέτα του φούρνου που έβαλα μέσα

Screenshot_19.thumb.jpg.b7bd67aa969d9e88f1237123238c71e2.jpgScreenshot_20.thumb.jpg.ea547fabb9be303110b5052021b8b89e.jpgScreenshot_21.thumb.jpg.8788845416ac3ef4c900723773b55759.jpg



Συνεχίζεται...







  • Like 6
  • Agree 1
Link to comment
Share on other sites

πριν 18 λεπτά, το μέλος rory έγραψε:

Γιατί σταθερή; Δεν θα σε βόλευε καλύτερα να έκανες μια κατασκευή σε στιλ τσιμπίδας;

Αν κατάλαβα καλά...  Έτσι είναι νομίζω πιο απλή κατασκευή και πιο σταθερές οι ακίδες!

Επειδή θέλω να ποντάρω και μπαταρίες την έκανα έτσι ώστε να βάζω το ανάλογο εξάρτημα στους χαλκους - πόλους...

Ένα παξιμάδι ξεβιδωνω για κάθε ακίδα και ελευθερωνεται...



πριν 17 λεπτά, το μέλος f117 έγραψε:

Μπράβο μαστορά μου...το διακοπτάκι που έχεις βάλει...πόσα A είναι?

16Α είναι!

Σκεφτόμουν να το κάνω με ρελέ αλλά προτίμησα  το  πιο απλό...

  • Like 1
Link to comment
Share on other sites

16A? αχμμμ... ο @Seafalco πιστεύω θα σου πει αν είναι αρκετό ή όχι....

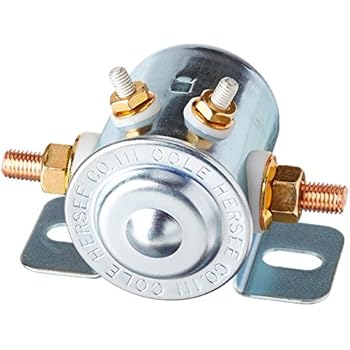

Απλά επειδή το έψαχνα και εγώ είχα δει οτι πολλοί έξω χρησιμοποιούσαν 51P59VJE9-L._SL500_AC_SS350_.jpg



το οποίο το ονόμαζαν solenoid relay και είχε ονομαστική πάνω απο 200A..

Πιστεύω χρειάζεσαι πιο μεγάλο γιατί εκεί κατα την εκφόρτιση εχει πολλά Α

Link to comment
Share on other sites

πριν 8 λεπτά, το μέλος f117 έγραψε:

16A? αχμμμ... ο @Seafalco πιστεύω θα σου πει αν είναι αρκετό ή όχι....

Απλά επειδή το έψαχνα και εγώ είχα δει οτι πολλοί έξω χρησιμοποιούσαν 51P59VJE9-L._SL500_AC_SS350_.jpg



το οποίο το ονόμαζαν solenoid relay και είχε ονομαστική πάνω απο 200A..

Πιστεύω χρειάζεσαι πιο μεγάλο γιατί εκεί κατα την εκφόρτιση εχει πολλά Α



Αυτό εγώ το ξέρω για ρελέ μίζας από παπάκι-χαρλει :lol:

Αρκετό έως οριακό νομίζω είναι; Θα δείξει ο χρόνος...

Link to comment
Share on other sites

βαστήξου μην φουντώσει τίποτααα :hehe:

Εγώ που έψαχνα το βρήκα οτι το βάζουν σε βάρκες! χααχαχαχ! λογικό όπως λές και για το παπί γιατί κατα την εκκίνηση είναι τα πολλά A.

κάτσε να δεις τι θα σου πει και θα σου αιτιολογήσει και ο Mr. AC Seafalco :p

  • Haha 1
Link to comment
Share on other sites

Καλησπέρα (καλημέρα δηλαδή ώρα που είναι ! :)  ) μόλις το είδα το νήμα γιατί τις τελευταίες μέρες δεν προλαβαίνω ούτε να φτύσω !

Για την κατασκευή πολλά μπράβο και περισσότερα για το πνεύμα του μάστορα!

Το μπράτσο είναι μια σύνθετη ιστορία, η οποία ευτυχώς είναι ευπροσάρμοστη.

Για το θέμα του διακόπτη, που διακόπτει το πρωτεύον του μετασχηματιστή υποθέτω, η λύση του οριοδιακόπτη δεν είναι η καλύτερη.

Είναι πολύ πιο λειτουργικό να υπάρχει ένας ποδοδιακόπτης (έστω και με ιδιοκατασκευή) που θα επιδρά σε ένα οριοδιακόπτη και αυτός να οπλίζει ένα ρελέ που θα τροφοδοτεί το πρωτεύον του μετασχηματιστή.

Έτσι θα ε΄χεις και τα δυο χέρια ελεύθερα για να κουλαντρίζεις το κομμάτι σου.

Το ρελέ πρέπει να είναι καμιά 25ρια Α η επαφή του και το πηνίο του ότι τάση σου βρίσκεται , αν και είναι προτιμότερη μια χαμηλή τάση (π.χ. 24 V, ή 12 V)

Ένα παλιό μικρό τροφοδοτικό από PC ή από κάποιο lap top μπορεί να σου δώσει την ασφαλή τάση.

Μια επίσης πολύ καλή ιδέα είναι το ρόλο του διακόπτη του πρωτεύοντος του μετασχηματιστή να παίζει κάποιο SSR (solid state relay) . . .

http://www.barista.gr/el/fotek-ssr-25a




Αν ασχολείσαι με παλιές συσκευές μπορεί να έχεις ήδη.

Αυτά δεν κάνουν σπινθήρες και αντέχουν αρκετό ρεύμα, το θέμα βέβαια των μεταβατικών ρευμάτων την στιγμή της βραχυκύκλωσης του μετασχηματιστή, είναι κάτι που πρέπει να το δεις πειραματικά, αλλά κατά πάσα πιθανότητα δεν θα έχεις πρόβλημα γιατί όλα αυτά αντέχουν για λίγο χρόνο αρκετά μεγαλύτερο ρεύμα και έχουν εσωτερικά snuber για τον περιορισμό του dV/dt (του ρυθμού ανόδου της τάσης δηλαδή, έτσι ώστε να μην αυτοδιεγείρονται της στιγμή της διακοπής). Επίσης πολλά από αυτά έχουν κύκλωμα zerro cossing και οπλίζουν όταν η τάση είναι στο μηδέν.



Αν θέλεις κάνα σχέδιο συνδεσμολογίας εδώ είμαστε!

Καλή συνέχεια και μόλις μπορέσω να διαβάσω προσεκτικά τι έχεις κάνει, θα επανέλθω ! :)
