Cooler Master Nepton 240M CPU Cooler Review

H Cooler Master έχει κάνει εδώ και πολύ καιρό, αισθητή την παρουσία της στο χώρο των ΑΙΟ υδοψύξεων με μια σειρά μοντέλων που σημείωσαν πολύ καλές επιδόσεις και προτιμήθηκαν από μεγάλη μερίδα των χρηστών.
Σαν απάντηση στον διαρκή ανταγωνισμό και την εξέλιξη που σημειώνει η συγκεκριμένη κατηγορία μέσων ψύξης, η Cooler Master έρχεται να συμπληρώσει τη σειρά Nepton, με μια νέα πρόταση που ακούει στο όνομα Nepton240 M.
Με φανερή την απόπειρα δημιουργίας συνειρμών με το λατινικό όνομα του θεού της θάλασσας Ποσειδώνα (Neptun > Nepton), υπόσχεται οι θερμοκρασίες και ο θόρυβος στα PC μας να χαμηλώσουν.
Η Cooler Master Nepton 240 M, έχοντας διαστάσεις 240 x 120 x 38 mm, διευρύνει τη συμβατότητα της σειράς με πολύ περισσότερα κουτιά, και δίνει λύση στο βασικό πρόβλημα που αντιμετώπισε η μεγάλη της αδελφή Nepton 280 L, παρέχοντας έτσι την ευκαιρία σε πολύ περισσότερους χρήστες για χαμηλές θερμοκρασίες και φυσικά μια καλή απάντηση στον ανταγωνισμό!
Έρχεται με την ίδια αντλία που είχαν και προηγούμενα μοντέλα της σειράς Nepton, και της οποίας η παροχή φτάνει στα 120L/h, πράγμα που είναι σημαντικό, καθώς το block της ενσωματώνει τη νέα τεχνική των Ultra Fine Microchannels, τα οποία συνεργαζόμενα με την μεγαλύτερη ισχύ της αντλίας, επιτυγχάνουν πολύ καλύτερη μεταφορά της θερμότητας του block στο υγρό ψύξης και εξασφαλίζουν αισθητά χαμηλότερες θερμοκρασίες από ανάλογες λύσεις που δεν έχουν αυτήν την τεχνολογία.
Εφοδιάζεται με νέους ανεμιστήρες, οι οποίοι υποσχόμενοι χαμηλότερο θόρυβο και υψηλότερη "στατική" πίεση, συμπληρώνουν ένα πολύ ενδιαφέρον σύνολο!


Ας πάμε λοιπόν να τη γνωρίσουμε.

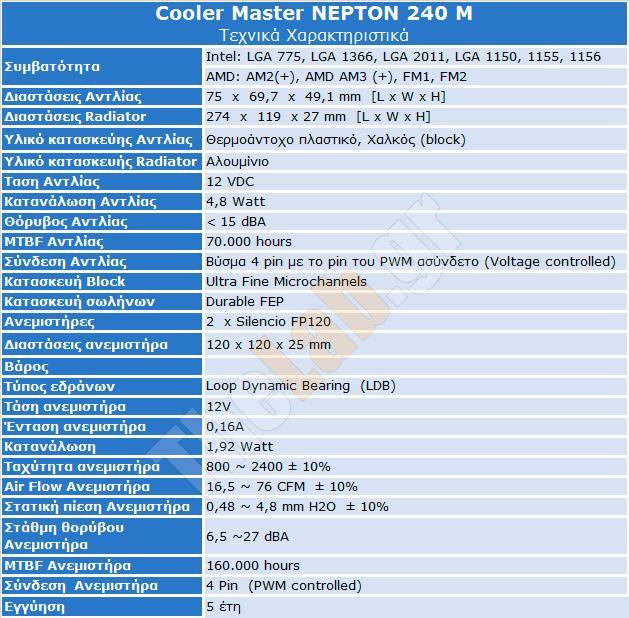

Τεχνικά χαρακτηριστικάΤα τεχνικά χαρακτηριστικά της Nepton 240 M μπορούμε να τα δούμε στον πίνακα που ακολουθεί :


Η αντλία είναι μεγάλης ροής και πίεσης έτσι ώστε να μπορέσει να αναδείξει τα προτερήματα της σχεδίασης του block στο οποίο η κατασκευή της περιοχής ανταλλαγής θερμότητας βασίζεται στην ύπαρξη πολλών και πάρα πολύ λεπτών πτερυγίων χαλκού που προβάλουν από το χάλκινο block, μέσα στην ροή του "κρύου" υγρού που τους παρέχει η αντλία. Με την ουσιαστικά διπλάσια -από προηγούμενες σχεδιάσεις- επιφάνεια ανταλλαγής θερμότητας, εξασφαλίζουν πολύ καλύτερη θερμική σύζευξη ψυκτικού υγρού και block .
Το προσδόκιμο ζωής της αντλίας (70khours) χωρίς να μπορεί να ανταγωνιστεί αυτό των ανεμιστήρων (160khours), δε παύει να σημαίνει απροβλημάτιστη λειτουργία για πολλά χρόνια!
Η στατική πίεση των υψηλής ποιότητας ανεμιστήρων είναι 1,3mm περισσότερη από αυτήν που έχουν οι ανεμιστήρες της Nepton 280 L, και φαίνεται υπερβολική για τις ανάγκες του radiator καθώς αυτό δεν είναι ιδιαίτερα πυκνό, αλλά αυτό για εμάς σημαίνει αποτελεσματική λειτουργία σε χαμηλότερες -και πιο "αθόρυβες"- στροφές και σε αυτό βοηθάει και η τεχνολογία των εδράνων τους.

Οι λύσεις είναι δοκιμασμένες και η πενταετής εγγύηση, από μια εταιρία σαν την CM, αναμενόμενη, αυτό που είναι ενδιαφέρον είναι η τιμή της Cooler Master Nepton 240 M που ανέρχεται στα 99.90 € στα Ελληνικά καταστήματα.

Συσκευασία και παρελκόμενα

Η Nepton 240 M , έρχεται σε μια καλαίσθητη συσκευασία σχετικά μεγάλου μεγέθους πάνω στην οποία μπορούμε να διακρίνουμε αρκετές πληροφορίες για το προϊόν.


Εντυπωσιακή φωτογραφία της Nepton 240 M και τεχνικές πληροφορίες για την κατασκευή του block και των σωλήνων καθώς και τα συμβατά CPU sockets και κάτι που θα ενδιαφέρει πολλούς φίλους, η ψύκτρα έρχεται με νέους πιο ήσυχους ανεμιστήρες.


Στις πιο ενδιαφέρουσες πλευρές, έχουμε τα χαρακτηριστικά της ψύκτρας και μια πολύγλωσση αναφορά (με τα Ελληνικά να απουσιάζουν) στα βασικά προτερήματά της.
Συμπεριλαμβάνεται ένα σχέδιο με τις διαστάσεις των βασικών εξαρτημάτων και ένα συγκριτικό ραβδόγραμμα, στο οποίο βλέπουμε ότι η Nepton 240 M είναι από 2 έως 4 βαθμούς δροσερότερη από τη μικρή αδελφή της (Nepton 10XL), ανάλογα με το αν επιλέξουμε τη χρήση της ως έχει, ή προχωρήσουμε στην αγορά δύο επιπλέον ανεμιστήρων και τη δουλέψουμε σε Push-Pull.
Όλα αυτά μένει να δούμε πως θα ανταποκριθούν στις δοκιμές που έπονται, αλλά για να φτάσουμε εκεί θα πρέπει να ανοίξουμε το κουτί !


Η προστασία της Nepton 240 M εξασφαλίζεται από μια διαμορφωμένη χαρτονένια θήκη με προσεκτική διαμερισματοποίηση για την προστασία των περιεχομένων της, όπως μας αποκαλύπτεται μετά την αφαίρεση ενός έξτρα προστατευτικού από πολυμερικό αφρό.
Στην ίδια φωτογραφία βλέπουμε και τα συνοδευτικά έγγραφα, την εγγύηση και ένα αρκετά λεπτομερές φυλλάδιο με τις οδηγίες, της -ούτως ή άλλως- εύκολης εγκατάστασής της.

Συνεχίζουμε με τα παρελκόμενα της Nepton 240 M, με τα οποία η Cooler Master την εφοδίασε πλούσια,
ομολογουμένως δεν λείπει σχεδόν τίποτε.


Διακρίνουμε σε πρώτο πλάνο τη "φλάντζα" σιλικόνης, η οποία θα αναλάβει να περιορίσει τη μεταφορά των ενδεχόμενων κραδασμών των ανεμιστήρων στο κουτί, το σύνθετο CPU back plate, δυο είδη brackets για την στερέωση του block/αντλίας στη μητρική μας (τα μεγάλα για INTEL , τα μικρά για AMD), διάφορα σακουλάκια με βίδες, αποστάτες στήριξης των brackets, μια σύριγγα με θερμοαγώγιμη πάστα και ένα 4 wire Υ Fan splitter (PWM).

Ομολογουμένως επαρκέστατος εξοπλισμός, σε σημείο να μας ανοίγει την όρεξη...


Η Cooler Master Nepton 240 M από κοντάΚαι η στιγμή της αποκάλυψης, η ψύκτρα σε "στάση προσοχής", έτοιμη να μας δείξει τις "χάρες" της και φυσικά οι απαραίτητοι συνεργάτες και ρυθμιστές της απόδοσής της.


Οι ανεμιστήρες έχουν νέα σχεδίαση με φανερό στόχο τη μείωση του θορύβου και την αύξηση της πίεσης, αλλά για αυτά θα πούμε περισσότερα στην κοντινή εξέτασή μας.

Tο κέλυφος που φιλοξενεί την αντλία του συστήματος και το block, αποτελείται από πλαστικό ανθεκτικό στη θερμοκρασία και έχει αρκετά στιβαρή κατασκευή, στην κορυφή του δε, υπάρχει ένθετο το logo της εταιρίας και μάλιστα φωτιζόμενο με λευκογάλανο φως.


Το block είναι κατασκευασμένο από μια πλάκα καθαρού χαλκού, η οποία είναι στερεωμένη περιμετρικά με 12 χωνευτές βίδες που έχουν ειδικό κεφάλι για να αποτρέψουν το εύκολο ξεβίδωμά τους.
Αυτό σημαίνει ιδιαίτερη μέριμνα για την στεγανότητα του block και "ξένοιαστη" χρήση για εμάς!

Οι σωλήνες είναι από ειδικό μείγμα (FEP) που εξασφαλίζει αντοχή στην θερμοκρασία και το χρόνο, χωρίς να χάνει την ελαστικότητά του. Επιπλέον με την κυματοειδή διαμόρφωσή των σωλήνων, η ροή του ψυκτικού υγρού δε μειώνεται από κάποια πολύ απότομη καμπύλωση, ή "τσάκισμα" των σωλήνων .


Οι σωλήνες εφαρμόζουν χωρίς πρόσθετα μέσα σύσφιξης στα πλαστικά "ρακόρ" που είναι ενσωματωμένα στο σώμα της αντλίας (δεν έχουν δηλαδή ελευθερία περιστροφής), έτσι, η τακτοποίηση τους μέσα στο κουτί μας θα έχει ένα μικρό θέμα, συνεπώς θα πρέπει να προσανατολίσουμε σωστά την τοποθέτηση του block πάνω στη μητρική μας για να έχουμε την καλύτερη διευθέτησή τους, προσέχοντας βέβαια και το αισθητικό ζήτημα που βάζει το φωτιζόμενο λογότυπο της Cooler Master.
Το καλώδιο της αντλίας είναι καλυμμένο με καλής ποιότητας πυκνό μαύρο sleeve και καταλήγει σε ένα βύσμα για 4-pin fan header, αλλά έχει μόνο τρία καλώδια, μαρτυρώντας ότι η αντλία είναι Voltage regulated και όχι PWM, όπως με μια πρόχειρη ματιά μπορεί να πιστέψουμε.

Αλλά είναι ώρα να στραφούμε στο radiator, που θα αναλάβει να διοχετεύσει στο περιβάλλον, την θερμότητα που παράγει η CPU μας, χωρίς να "ξεχνάει τ' όνομά του" που μπορούμε να δούμε στη μία πλευρά του, τυπωμένο για να διαβάζεται στην οριζόντια -και πιο πιθανή- τοποθέτηση του radiator με τα ρακόρ πίσω.


Οι δώδεκα πεπλατυσμένοι σωλήνες που κυκλοφορεί το ψυκτικό υγρό, τα πτερύγια του radiator, καθώς και οι θάλαμοι στα άκρα του, που αναλαμβάνουν να "διαιρέσουν" τη ροή του σε δύο διαδρομές των έξι σωλήνων η κάθε μια, είναι κατασκευασμένα από αλουμίνιο.


Τα τεθλασμένα πτερύγια του, είναι κολλημένα στους σωλήνες και δεν είναι εξαιρετικά πυκνά, παρ' όλα αυτά θα χρειαστούν κάποια πίεση αέρα για να εξασφαλιστεί η αποδοτική λειτουργία τους.


Στις δύο προηγούμενες φωτογραφίες, εκτός από τις προειδοποιήσεις περί ακύρωσης της εγγύησης εάν παραβιαστούν οι πλαστικές σφραγίδες στη βαλβίδα πλήρωσης, μπορούμε να διακρίνουμε τα δίδυμα "πατήματα" στο μέσον του θαλάμου, τα οποία εσωτερικά, υποστηρίζουν το διάφραγμα διαχωρισμού του θαλάμου στα διαμερίσματα εισόδου και εξόδου.

Πριν πάμε να δούμε κάποιες λεπτομέρειες, ας ρίξουμε μια ματιά και στους ανεμιστήρες που υποστηρίζουν το rαdiator στο δύσκολο έργο του.


Διακριτικό μαύρο χρώμα και μεγάλα καμπύλα πτερύγια, που καλύπτουν σχεδόν όλη τη διατομή του ανεμιστήρα, ο οποίος όπως βλέπουμε από το προσεκτικά επενδεδυμένο καλώδιό του, είναι ελεγχόμενος μέσω PWM.
Με βάση τα χαρακτηριστικά τους, έχουν χαμηλό θόρυβο ( max 27 dBA), εντυπωσιακά υψηλή "στατική" πίεση (4,8 mm H2O) και -χάρη στην τεχνολογία Loop Dynamic Bearing των εδράνων του άξονά τους- ένα προσδόκιμο ζωής (160khours) - που αν μη τι άλλο- τους κατατάσσει στην λίστα των ποιοτικών κατασκευών που διακρίνονται για τη μακροζωία τους!


Οι λεπτομέρειες που κάνουν την διαφοράΑυτή η σελίδα εγκαινιάζει μια προσπάθεια για ανάδειξη όλων εκείνων των λεπτομερειών που -μολονότι είναι σημαντικές- μπορεί να διαφύγουν της "μακροσκοπικής" εξέτασης.
Μέσα από αυτήν, αφενός θα δούμε από κοντά τα σημεία που μπορεί να "κάνουν τη διαφορά" και αφετέρου θα μας δοθεί η ευκαιρία να καταλάβουμε το πώς και το γιατί της κάθε κατασκευαστικής προσέγγισης.
Κάποια από τα θέματα που θα "απασχολούν" τη σελίδα αυτή, θα είναι "σταθερά" και θα πλαισιώνονται -όπως είναι φυσικό- από τα θέματα που αφορούν τις ιδιαιτερότητες της εξεταζόμενης ψύκτρας.

Περί βιδών και βιδωμάτων !

Η Nepton 240 M, όπως άλλωστε και οι περισσότερες ΑΙΟ υδροψύξεις, είναι αποτέλεσμα μιας εκτεταμένης προσπάθειας περιορισμού του κόστους, χωρίς να γίνονται παραχωρήσεις στα λειτουργικά χαρακτηριστικά, όμως πάντα και πέρα από αυτό, ο κάθε κατασκευαστής έχει το δικό του τρόπο να δίνει λύσεις σε κοινά προβλήματα, όπως είναι ας πούμε, με το τι γίνεται αν ο χρήστης προκειμένου να στηρίξει τους ανεμιστήρες χρησιμοποιήσει λάθος βίδα!


Όπως βλέπουμε κάτω από το έλασμα που βιδώνουν οι βίδες στήριξης των ανεμιστήρων, δεν υπάρχει δεύτερο λαμάκι που να εκτελεί χρέη "προφυλακτήρα" για τις ευαίσθητες σωληνώσεις του radiator, ( πρακτική που χρησιμοποιείται ευρέως), η λύση στο πρόβλημα του υπερβολικού σφιξίματος στην περίπτωσή μας στηρίζεται στο σωστό μήκος των βιδών, αλλά κυρίως στο ότι αυτές έχουν σπείρωμα μόνο όσο χρειάζεται για να σφίξουν σωστά οι ανεμιστήρες πάνω στο ψυγείο. Αν υπερβάλουμε δεν πρόκειται να γίνει τίποτε, γιατί απλά η βίδα δεν έχει άλλο σπείρωμα, οπότε δε βιδώνει άλλο!
Απλό, αποτελεσματικό και δεν επιβαρύνει , έστω και ελάχιστα την θερμική απόδοση του ψυγείου φράζοντας έστω και ένα μικρό μέρος της επιφάνειάς του.

Και μια και ασχολούμαστε με "βιδώματα" και βίδες, να επισημάνουμε ότι δεν είναι όλες οι βίδες ίδιες, οι μικρές βίδες που φαίνονται στην προηγούμενη φωτογραφία είναι UNC6-32 και αποτελούν εναλλακτικό τρόπο στερέωσης του radiator πάνω στο κουτί μας, αν δε βάλουμε ανεμιστήρες ανάμεσά τους (όπως θα κάναμε σε μια διάταξη push-pull, ή σε διάταξη pull).

Αν όμως αποφασίσουμε ότι η σειρά στήριξης θα είναι "κουτί - ανεμιστήρες - radiator" τότε θα πρέπει να προσέξουμε γιατί υπάρχουν δύο μήκη στις βίδες των ανεμιστήρων.
Οι κοντύτερες είναι για τη στήριξη των ανεμιστήρων κατευθείαν στο ψυγείο και οι μακρύτερες είναι για την στήριξη ανεμιστήρων και ψυγείου στο κουτί και μάλιστα εδώ, στο μήκος τους έχει προβλεφθεί και το πάχος του ελαστικού αντικραδασμικού grommet που έχουν πολλά κουτιά στις θέσεις αυτές.


Ανάλογη προσοχή θέλει και στις βίδες που στερεώνουν τα bracket του block επάνω του, καθώς αυτές είναι μετρικού σπειρώματος ( Μ3 ) και τις βλέπουμε σε πρώτο πλάνο στην δεξιά φωτογραφία.

Συνεπώς καλό είναι να "προσέχουμε για να έχουμε", γιατί η αναζήτηση στα σχετικά καταστήματα, βιδών UNC6-32 αυτής της μορφής, κρύβει μάλλον απογοήτευση!

Fan splitter.

Θα αφιερώσουμε δυο κουβέντες γι' αυτό, γιατί είναι καλό να διαπιστώνεις ότι ο κατασκευαστής έχει σκεφτεί όλες τις λεπτομέρειες.


Φυσικά η κουβέντα δε γίνεται για το πάντα επιθυμητό sleeve, αλλά για το ότι, πλήρως καλωδιωμένο για PWM είναι μόνο το ένα από τα δυο βύσματα των ανεμιστήρων (το καφέ), στο μαύρο -και σωστά- δεν υπάρχει το καλώδιο που μεταφέρει την πληροφορία των στροφών (σήμα tacho) του αντίστοιχου ανεμιστήρα.


Το block.

Η λείανσή του είναι χαμηλή, διακρίνουμε εύκολα ότι οι γραμμές που -εσκεμμένα- άφησε το μηχάνημα λείανσης, είναι αρκετά έντονες και αντιληπτές με το "νύχι".


Το έχουμε πει και στο παρελθόν ότι, σε σύγκριση με την λεία επιφάνεια, η "άγρια" υφή της επιφάνειας επαφής παίζει κάποιο, μικρό ρόλο, αλλά εδώ έχουμε την ευκαιρία να δούμε καθαρά αυτή την άλλη προσέγγιση στο θέμα που ερμηνεύει και την τάση πολλών κατασκευαστών να ακολουθούν αυτή τη μέθοδο.

Η επιφάνεια του block είναι μεν συγκριτικά "άγρια", αλλά -επιδέξια- όλες οι κορυφές των χαράξεων αυτών βρίσκονται ακριβώς στο ίδιο επίπεδο!
Αποτέλεσμα αυτού είναι, κατά την συναρμογή του block πάνω στο heat spreader του επεξεργαστή μας, οι κορυφές αυτές να "απωθούν" την θερμοαγώγιμη πάστα και να "πατάνε" σε όλο τους το μήκος πάνω του! Έτσι εξασφαλίζεται τέλεια θερμική επαφή, και επιπλέον τα μικροσκοπικά "αυλάκια" μεταξύ τους, γεμίζουν με την θερμοαγώγιμη πάστα και συμμετέχουν και αυτά στην απαγωγή της θερμότητας.
Η τεχνική αυτή έλκει την καταγωγή της από μια πολύ διαδομένη τεχνική θερμικής σύζευξης που χρησιμοποιείται στις βιομηχανικές κατασκευές η οποία εξασφαλίζει άριστη θερμική σύζευξη, στηριζόμενη στην μέσω συμπίεσης κατ' ευθείαν επαφή μετάλλου με μέταλλο (Press Fit).
Έτσι σε αντίθεση με τις λείες επιφάνειες, που δεν "συγχωρούν" τα λάθη εφαρμογής της θερμοαγώγιμης πάστας, εδώ έχουμε μια προσέγγιση που χωρίς αισθητές "θυσίες" σε Δθ, επιτυγχάνει να αντισταθμίσει την μικρότερη επιφάνεια επαφής, με την πιο στενή θερμική σύζευξή της με το heat spreader της CPU και αυτό, χωρίς να απαιτεί "ευλαβική" προσοχή στο πάχος της θερμοαγώγιμης πάστας.
Αυτό όμως που κάνει την μεγάλη διαφορά, είναι η εσωτερική κατασκευή της επιφάνειας ανταλλαγής θερμότητας με το υγρό ψύξης.


Η τεχνική που έχει χρησιμοποιηθεί στην κατασκευή αυτών των εξαιρετικά λεπτών πτερυγίων που βλέπουμε, λέγεται Sciving, όπου με ειδικό μηχάνημα γίνεται μερική, λοξή απόσχιση από μια πλάκα χαλκού, πολύ λεπτών φύλλων που ανασηκώνονται από το υλικό της πλάκας και στέκονται κάθετα προς αυτήν, χωρίς να χάσουν την συνέχειά/επαφή τους μαζί της.
Έτσι επιτυγχάνεται μια εξαιρετικά πυκνή διάταξη πολύ λεπτών πτερυγίων, που η επιφάνειά τους φτάνει σύμφωνα με την Cooler master στα 320 cm^2 και εξασφαλίζει πολύ αποδοτική ανταλλαγή θερμότητας!
Και όπως θα δούμε και από τις δοκιμές, τα αποτελέσματα δεν αδικούν την επιλογή αυτή.

Η επιπεδότητα του Block

Tο block της Nepton 240 M είναι πολύ μεγάλο και υπερκαλύπτει κατά πολύ τις διαστάσεις ενός CPU heat spreader, αυτό, σε συνδυασμό με το γεγονός ότι το περιμετρικό πάχος της πλακας του χαλκού που το αποτελεί δεν είναι τόσο μεγάλο, σίγουρα βάζει κάποια κατασκευαστικά προβλήματα.
Για να δούμε πως έχουν τα πράγματα.


Από ότι διαπιστώνουμε το block είναι σχεδόν τελέιως επίπεδο από άκρη σε άκρη, η κεντρική περιοχή του που καλύπτει το heat spreader ειναι τελείως επίπεδη και περιμετρικά εμφανίζει μια μικρή κύρτωση, καθώς το πιέζουν οι βίδες πάνω στο σώμα του κελύφους του.


Αυτό μπορούμε να το δούμε στην αριστερή φωτογραφία, καθώς βλέπουμε οτι το φως περνάει κάπως περισσότερο προς τα άκρα. Το κεντρικό τμήμα όμως που έχει την σημασία, είναι τελείως επίπεδο και διακρίνουμε το φώς που περνά μέσα από τα μικροσκοπικά "αυλάκια" που έχει αφήσει η λείανση, τα οποία μπορούμε να τα δούμε καθαρά στην δεξιά φωτογραφία.
Η μηχανική εξήγηση αυτής της ακαμψίας, μπορεί να αποδοθεί στην ύπαρξη των πολλών λεπτών πτερυγίων που έχει εσωτερικά η πλάκα του block, όπως είδαμε προηγουμένως.

Συνεπώς ουδέν πρόβλημα εδώ, πράγμα που φάνηκε και από το αποτύπωμα της θερμοαγώγιμης πάστας κατά την αφαίρεση της ψύκτρας από τον Ήφαιστο, αλλά και από τις μετρήσεις που ακολουθούν στην συνέχεια της παρουσίασης.


Μια όμως και βρεθήκαμε τόσο κοντά, ας δούμε και το "διαχειριστικό" εσωτερικό του "block"!


Η πλακέτα που ελέγχει την αντλία, είναι κολλημένη κατ' ευθείαν επάνω στους ακροδέκτες των τυλιγμάτων των πόλων της. Το ολοκληρωμένο που βλέπουμε δεξιά, αναλαμβάνει όλες τις λειτουργίες της αντλίας.
Διακρίνουμε και τα 4 LED που φωτίζουν το logo της εταιρίας και από ότι βλέπουμε από τα εξαρτήματα που την εξοπλίζουν αλλά και από τη μεταξοτυπία τους, η έκδοση ενός μοντέλου που θα ελέγχεται με PWM, είναι απλά θέμα αναδιάταξης κάποιων παθητικών εξαρτημάτων και της προσθήκης του 4ου καλωδίου (PWM signal).


Οι ανεμιστήρες.

Η σχεδίασή τους υποδηλώνει ξεκάθαρα τους στόχους της.
Υψηλή στατική πίεση και χαμηλός κατά το δυνατόν θόρυβος!


Η μεγάλη κάλυψη της διατομής εισόδου του ανεμιστήρα από τα πτερύγιά του, εξασφαλίζει υψηλή στατική πίεση, η προοδευτική αλλά έντονη καμπύλωση και αλλαγή του βήματος ελίκωσης , φέρνουν περισσότερο αέρα πλησιέστερα στο τυφλό σημείο του ανεμιστήρα και έτσι τροφοδοτούν πιο ομοιόμορφα το ψυγείο, αυξάνοντας την απόδοσή του.
Τα στηρίγματα του κινητήρα είμαι μεν ίσια, αλλά η υπό γωνία θέση τους και η έντονη καμπυλότητα του χείλους των πτερυγίων, εξασφαλίζει ότι το χείλος εκβολής τους θα "συναντάται κάθετα" με τα στηρίγματα, απαλείφοντας έτσι το ενδεχόμενο να αναπτυχθεί θόρυβος "σειρήνας"!
Θα ήταν παράλειψη να μην αναφερθούμε στο ότι η "φλάντζα" σιλικόνης συμβάλει στη μείωση των κραδασμών και ότι πολύ μας διευκόλυνε το γεγονός ότι οι βίδες στήριξης των ανεμιστήρων, έχουν "κανελάζ" (γραμμώσεις αύξησης της πρόσφυσης) που διευκολύνει πολύ το σφίξιμό τους με το χέρι και έτσι, κατσαβίδι πήραμε μόνο για το τελικό σφίξιμο ασφαλείας!

Παρά το ότι η κατανάλωσή των ανεμιστήρων είναι σχετικά μικρή, το αποτέλεσμα που έφεραν είναι παραπάνω από ικανοποιητικό και με βάση τα χαρακτηριστικά των εδράνων τους, μέλλεται να μας κάνουν απροβλημάτιστη "παρέα" για πολλά χρόνια!


Έλεγχος συμβατότητας σε πραγματικές συνθήκεςΣε μια υδρόψυξη -ιδιαίτερα αυτού του τύπου και διαστάσεων- δεν πρόκειται να έχουμε πρόβλημα συμβατότητας με τη μητρική μας, όμως είναι ευκαιρία μιας και είμαστε επάνω στο θέμα της τελικής εγκατάστασης, να δούμε κάποιες λεπτομέρειες σχετικά με αυτήν.

Το CPU back plate.


Έχει δύο όψεις, μια για κάθε οικογένεια socket, διαθέτει μονωτική επίστρωση σε όλα τα επίφοβα σημεία και επιπλέον, με τα εξαρτήματα στήριξής του -που θα δούμε στη συνέχεια- εξασφαλίζει και μια επιπλέον απόσταση ασφαλείας από την πίσω πλευρά της μητρικής μας.


Όπως βλέπουμε ειδικά για την πλευρά των socket της INTEL, η στερέωση της βίδας, έχει τρεις επιλογές που καλύπτουν τις διαφορετικές παραλλαγές των αποστάσεων στερέωσής τους.
Το πλαστικό κάλυμμα της βίδας έχει δοντάκια που "κουμπώνουν" στις αντίστοιχες θέσεις του άκρου του CPU back plate, για να μας διευκολύνουν στην εγκατάσταση κρατώντας τη βίδα στη σωστή θέση.

Στο σημείο αυτό ας δούμε μια ακόμη λεπτομέρεια που φρόντισε η Cooler Master να υπάρχει.
Αν δείτε στην αριστερή φωτογραφία, επάνω στη βίδα στερέωσης υπάρχει ένα "αυτάκι", το οποίο "βρίσκει" στα τοιχώματα της οπής και έτσι κατά το σφίξιμο δεν περιστρέφεται "τρελά" και επιπλέον, δε μεταφέρει δυνάμεις στο πλαστικό κάλυμμα που μπορεί να το έσπαγαν.
Ακόμα, μπορούμε να δούμε ότι οι οπές που περνάνε οι βίδες, έχουν στο εσωτερικό άκρο τους μια εσοχή που προορίζεται να υποδεχτεί το "αυτάκι" που προαναφέραμε, αν βάλουμε τη βίδα σωστά!
Πράγμα που εκ παραδρομής δεν κάναμε κατά τη φωτογράφιση και έτσι -σαν για να δικαιωθεί το "Ουδέν κακόν αμιγές καλού!"- έχουμε την ευκαιρία να το συζητήσουμε, καθώς η εταιρία έκανε την πρόβλεψη όχι μόνο για την εσοχή, αλλά και για ένα "εσώγλυφο" βελάκι που δείχνει την θέση αυτού του "αυτιού/ κλειδιού" της βίδας !


Τα bracket του block.

Πριν φύγουμε από την σελίδα αυτή αξίζει να δούμε δυο κοντινά από τα bracket που στηρίζουν το block / αντλία πάνω στη μητρική μας.



Για την INTEL υπάρχουν δύο ειδών ελατήρια, το επάνω που είναι παχύτερο, είναι για να εξασφαλίζει συγκεκριμένη πίεση του block πάνω στον επεξεργαστή μας, και τα κάτω -όπως βλέπουμε στην δεξιά φωτογραφία- προορίζονται για τη συγκράτηση της βίδας στη σωστή για κάθε socket, θέση.
Αυτά είναι πολύ πιο μαλακά και επιτρέπουν, τραβώντας τη βίδα προς τα επάνω να τη μετακινήσουμε στην σωστή θέση και μετά με την βοήθεια του κάτω ελατηρίου παραμένει σταθερά σε αυτή, διευκολύνοντας την εγκατάσταση. Αν δείτε προσεκτικά στη δεξιά φωτογραφία, έχουμε "κουμπώσει" σε διαφορετικές θέσεις τις βίδες του bracket.

Ελατήριο ρύθμισης της σύσφιξης υπάρχει και στα bracket που αντιστοιχούν στα AMD sockets


Η κατασκευή είναι ανάλογη, με τη διαφορά ότι εδώ, δεν υπάρχουν τα δεύτερα λεπτότερα ελατήρια, καθώς οι αποστάσεις στερέωσης στα sockets της AMD δεν αλλάζουν.

Καιρός όμως είναι να προχωρήσουμε στο "δια ταύτα".
Αλλά όχι πριν, ευχαριστήσω και από εδώ το φίλο και μέλος της ομάδας [MENTION=4482]LevelOne[/MENTION], για την φωτογραφική βοήθειά του στην ξενάγηση που μόλις ολοκληρώσαμε!
Ακολουθήστε μας στις επόμενες σελίδες όπου θα δούμε την απόδοση της Cooler Master Nepton 240 M.


ΜετρήσειςΤα όργανα, οι συσκευές καθώς και η μεθοδολογία ελέγχου στις παρουσιάσεις ψυκτρών είναι κοινά και αναφέρονται αναλυτικά στο post που έχει γίνει κατά την παρουσίαση του Ηφαίστου.

Όπως προβλέπει η θεωρία και έχει αποδειχθεί στην πράξη μια ψύκτρα δεν αποδίδει το ίδιο σε όλους τους προσανατολισμούς και τα setup ανεμιστήρων, αυτό ισχύει με αισθητές διαφορές στις αερόψυκτρες, αλλά έχει -μικρότερη βεβαίως- επίδρασή και στις υδροψύξεις.
Ας δούμε λοιπόν ποια είναι η συμπεριφορά της Cooler Master Nepton 240 M, σε διάφορους προσανατολισμούς και συνθέσεις ανεμιστήρων.

Αν και πολλά από τα ονόματα των παραμέτρων των πινάκων που ακολουθούν είναι εύγλωττα, καλό είναι να δούμε κάποια από αυτά:
Τ1 > CPU-e temp = Η θερμοκρασία της πλάκας του loader του Ηφαίστου ακριβώς κάτω από to κέντρο της επιφάνειας που ακουμπά το block της ψύκτρας.
Delta 1 Equilibrium (CPU_e - Air-IN) = Η διαφορά θερμοκρασίας μεταξύ CPU-e και του εισερχόμενου στην ψύκτρα αέρα, η θερμοκρασία του οποίου μετράται σε απόσταση περίπου 5cm από το κέντρο του ανεμιστήρα που τροφοδοτεί την ψύκτρα με αέρα.

Α. Μετρήσεις οριζόντιου προσανατολισμού, με τους ανεμιστήρες σε διάταξη PUSH, σε διάφορα airflow και θερμικές καταπονήσεις.
(Οριζόντια : Η ΑΙΟ είναι τοποθετημένη με το block της κάθετα προς το πάτωμα του κουτιού και το radiator είναι παράλληλα με αυτό, όπως θα το βάζαμε στην επάνω πλευρά ενός tower)


Το πιο ενδιαφέρον από τον πίνακα αυτό, βγαίνει όταν παρατηρήσουμε τη μείωση του Δθ ανάμεσα στα τρία air flow και στις τρεις βασικές θερμικές ισχείς:

1. 180 Watt Low > 2,11 C > Med > 1,94 C > High
2. 240 Watt Low > 2,90 C > Med > 2,48 C > High
3. 350 Watt Low > 4,33 C > Med > 3,37 C > High

Είναι φανερό ότι όσο η θερμική ισχύς ανεβαίνει η Nepton 240 M, "αισθάνεται στο στοιχείο της"!
Πράγμα που είναι φυσικό βέβαια, μιας και όπως έχουμε πει, όσο ανεβαίνει η διαφορά θερμοκρασίας σε σχέση με τον εισερχόμενο αέρα, η απόδοση μιας ψύκτρας αυξάνει και ακόμα φυσικότερο μια υδρόψυξη να ακολουθεί αυτό το κανόνα, ή για να είμαστε "δικαιότεροι", τον "τιμά" και με το παραπάνω!


Β. Μετρήσεις πλάγιου προσανατολισμού, με τους ανεμιστήρες σε διάταξη PUSH, σε maximum airflow και διάφορες θερμικές καταπονήσεις.
(Πλάγια : To block της ΑΙΟ είναι παράλληλο στο πάτωμα του κουτιού και το radiator είναι κάθετο σε αυτό, όπως όταν βάζουμε ΑΙΟ σε κουτί κύβο που έχει τη μητρική του παράλληλη με το πάτωμα του κουτιού και το radiator σε ένα από τα πλευρά του)


Παρατηρώντας τις τιμές του Δθ σε αυτόν τον πίνακα σε σχέση με τον προηγούμενο, βλέπουμε ότι σε αυτήν την τοποθέτηση η ψύκτρα τα πάει ελαφρά καλύτερα, ιδιαίτερα όταν η ισχύς αυξάνει πολύ.
Αλλά ας δούμε και τον επόμενο πίνακα για να βγάλουμε ένα συμπέρασμα συνολικό.

Γ. Μετρήσεις κάθετου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH, σε maximum airflow και διάφορες θερμικές καταπονήσεις
(Κάθετα : Το block και το radiator της ψύκτρας είναι κάθετα στο πάτωμα του κουτιού, όπως εάν βάλουμε σε ένα tower, το radiator στην πρόσοψη του κουτιού).


Και εδώ η μικρή τάση βελτίωσης σε σχέση με τον πρώτο πίνακα παραμένει, αλλά σε σχέση με τον δεύτερο, διακρίνεται μόνο στις αυξημένες ισχείς.
Το τελικό συμπέρασμα είναι ότι, σε αντίθεση με τα custom ψυγεία που έχουν μεγάλο πάχος και η φυσική ανοδική ροή του θερμού αέρα παίζει σημαντικό ρόλο, στην ψύκτρα αυτή όπου το radiator έχει μικρό πάχος, και το άφθονο air flow το σαρώνει πολύ αποτελεσματικά, μπορούμε να διακρίνουμε την ελαφρά επίδραση που έχει ο προσανατολισμός του, σε σχέση με την τάση των υγρών να γίνονται πυκνότερα καθώς κρυώνουν.


Δ. Μετρήσεις οριζόντιου προσανατολισμού, με τους ανεμιστήρες σε διάταξη PULL, σε διάφορα air flow και θερμικές καταπονήσεις.
(Ο προσανατολισμός είναι ο ίδιος με τον συνώνυμο που είδαμε πιο πάνω , με την διαφορά ότι οι ανεμιστήρες ρουφάνε αέρα μέσα από το radiator, αντί να σπρώχνουν αέρα προς αυτό. )


Όπως είναι αναμενόμενο με τους ανεμιστήρες να απορροφούν τον αέρα μέσα από το radiator, ο αέρας ψύξης έχει πιο στρωτή ροή ανάμεσα στα πτερύγιά του και η κατανομή της ροής του, είναι πιο ομοιόμορφη.
Αυτό φαίνεται στις ελαφρά χαμηλότερες θερμοκρασίες που πέτυχε αυτή η διάταξη, σε σχέση με την οριζόντια σε PUSH.

Ε. Μετρήσεις οριζόντιου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH-PULL, σε διάφορα air flow και θερμικές καταπονήσεις.
(Είναι ανάλογος έλεγχος με τον προηγούμενο με την διαφορά ότι τώρα το radiator έχει ανεμιστήρες και από τις δυο πλευρές του, οι δύο ωθούν αέρα προς αυτό και οι άλλοι δύο τον απορροφούν.)

Πρόκειται φυσικά για την δοκιμή που όλοι οι υποψήφιοι και μη, αγοραστές θα ήθελαν να δουν!


Εδώ βρισκόμαστε στην μέγιστη απόδοση της Nepton 240 M, και είναι απολύτως φυσικό, γιατί πλέον η ροή του αέρα μέσα από το radiator είναι η βέλτιστη δυνατή (με τα παρόντα μέσα εννοείται), και οι διαφορές κυμαίνονται από 3,2 βαθμούς στο υψηλό air flow μέχρι και τους σχεδόν 5 βαθμούς στο χαμηλό air flow, πράγμα που γίνεται ιδιαίτερα ενδιαφέρον, μιας και ο θόρυβος σε αυτήν την κλίμακα γίνεται αισθητά χαμηλότερος, έως "ανεπαίσθητος".

Σε αυτό το σημείο, οφείλουμε μια εξήγηση για το γεγονός ότι ο θόρυβος δεν μετρήθηκε στις διατάξεις Pull,
γιατί θα έπρεπε το dBA meter να βρεθεί στο ρεύμα αέρα των ανεμιστήρων στην πλευρά της εξόδου τους, οπότε θα υπήρχε έντονος επηρεασμός της μέτρησης από το ρεύμα του αέρα.
Η τυπική μέτρηση σε Push συμπληρώνεται και με μετρήσεις του θορύβου στη διάταξη Push-Pull, καθώς τα αποτελέσματά της στον τομέα των θερμοκρασιών το "επιβάλλουν".
Βεβαίως θα πρέπει να έχετε υπόψη ότι οι Pull ανεμιστήρες δεν είναι της Cooler Master (δεν διαθέταμε επιπλέον stock ανεμιστήρες) αλλά είναι οι γνωστοί Scythe Slip stream που χρησιμοποιούνται στον ορισμό της Rthermal και ότι μαζί με το υψηλό air flow τους, πάει "πακέτο" και ο ανάλογος θόρυβος.

Η συνολική εικόνα της Cooller Master Nepton 240 M , είναι πάρα πολύ καλή μιας και μπορεί να κρατήσει το σύστημά μας, ακόμα και αν αυτό καταναλώνει 350 Watt, σε Δθ από 27 έως και ~24 βαθμούς και αν πάμε στις αντίστοιχες τιμές για τα 240 Watt που είναι και το TDP της, έχουμε ΔΘ από 18,5 έως 16,5 βαθμούς!
Εικόνα που δεν την βλέπουμε εύκολα και μας δείχνει ότι η Cooler Master, με την Nepton 240 M, έχει μια πολύ σοβαρή πρόταση προς όλους εκείνους που θέλουν να δοκιμάσουν κάτι περισσότερο από την κλασική αερόψυξη!

Αλλά δεν τελειώσαμε εδώ με τις μετρήσεις, για όποιον θέλει να δει λίγο πιο βαθιά το πράγμα, υπάρχουν και άλλες λεπτομέρειες που ακολουθούν στην επόμενη σελίδα!



Μετρήσεις "εις βάθος"Στη σελίδα αυτή θα παρουσιαστούν μετρήσεις που διερευνούν τα ιδιαίτερα χαρακτηριστικά των ψυκτρών με σκοπό να σχηματιστεί μια ολοκληρωμένη γνώμη σχετικά με τα βασικά χαρακτηριστικά τους, αλλά και με τα δυναμικά περιθώρια που έχει η κάθε ψύκτρα.

Θα παρατηρήσετε ότι στους πίνακες έχουν προστεθεί κάποιες επιπλέον παράμετροι, όπως είναι η θερμοκρασία του αέρα εξόδου (Air_OUT Temp), η οποία μας επιτρέπει να αντιληφθούμε αν μια ψύκτρα έχει φτάσει στο όριο της.
Μια άλλη νέα και πολύ σημαντική παράμετρος είναι η Θερμική αντίσταση της ψύκτρας (R_thermal), αυτό το μέγεθος στην ουσία αποτελεί την "υπογραφή" της ψύκτρας, καθώς εκφράζει το πόσους βαθμούς Celsius ανεβαίνει πάνω από την θερμοκρασία του περιβάλλοντος, για κάθε Watt θερμικής ισχύος που της ζητάμε να αποβάλει σε αυτό!
Και να υπενθυμίσουμε εδώ ότι, όλες οι κρίσιμες τιμές των πινάκων που ακολουθούν, είναι προϊόν στατιστικής επεξεργασίας των τιμών που κατεγράφησαν, με την ψύκτρα να έχει φτάσει σε θερμική ισορροπία.

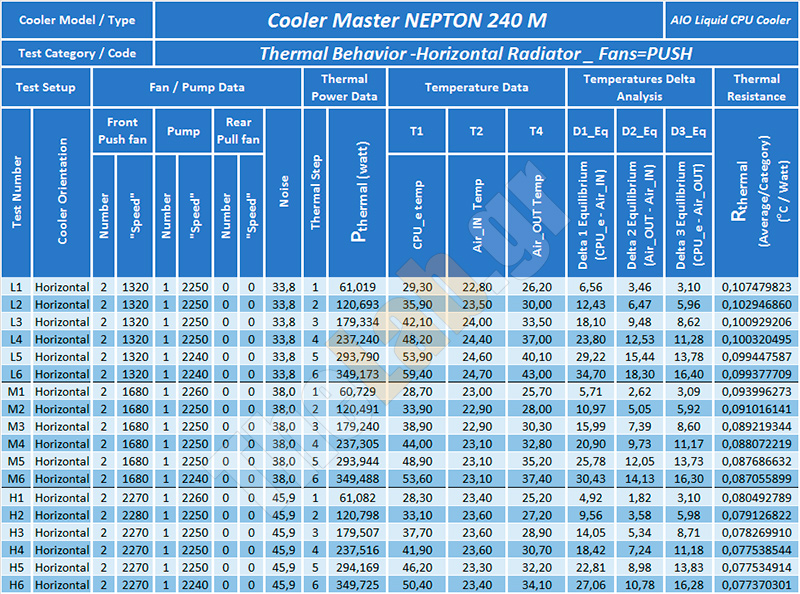

Α. Μετρήσεις οριζόντιου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH, σε διάφορα airflow και θερμικές καταπονήσεις.
(Οριζόντια : Η ΑΙΟ είναι τοποθετημένη με το block της κάθετα προς το πάτωμα του κουτιού και το radiator είναι παράλληλα με αυτό, όπως θα το βάζαμε στην επάνω πλευρά ενός tower)


Όπως βλέπουμε, η τιμή της θερμικής αντίστασης έχει πέσει σε πολύ χαμηλές τιμές που μαρτυρούν τις καλές επιδόσεις της ψύκτρας.
Αλλά αυτό που είναι πολύ ενδιαφέρον, είναι να δούμε την διαφορά θερμοκρασίας ανάμεσα στον εισερχόμενο και εξερχόμενο από το radiator αέρα, είναι πράγματι πολύ χαμηλή, αλλά αυτό θα το δούμε και στις επόμενες μετρήσεις.

Για την ώρα ας εξετάσουμε τα δυο γραφήματα που μας δίνουν συνοπτικά την απόδοση της ψύκτρας, τόσο σε Δθ , όσο και την τιμή της Rthermal.


Είναι ολοφάνερη η γραμμική λειτουργία της Nepton 240 M, αυτό, σε συνδυασμό με το ότι, η Rthermal εξακολουθεί να πέφτει χωρίς να εμφανίζει τάσεις οριζοντίωσης, αποτελούν τον αψευδή μάρτυρα, ότι η ψύκτρα βρίσκεται ακόμα μακρυά από τα όριά της!

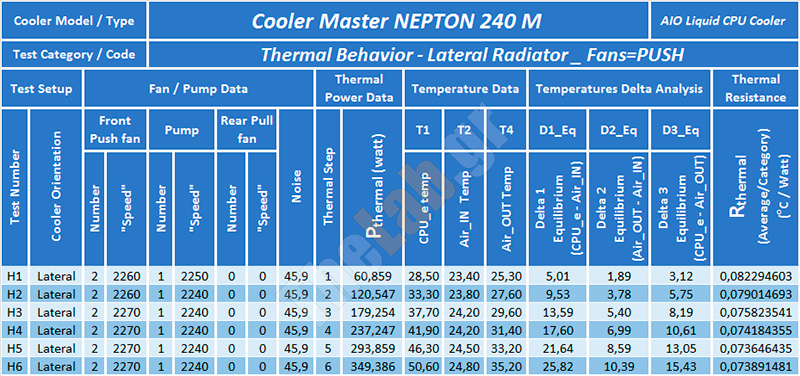

Β. Μετρήσεις πλάγιου προσανατολισμού, με τους ανεμιστήρες σε διάταξη PUSH, σε maximum airflow και διάφορες θερμικές καταπονήσεις.
(Πλάγια : To block της ΑΙΟ είναι παράλληλο στο πάτωμα του κουτιού και το radiator είναι κάθετο σε αυτό, όπως όταν βάζουμε ΑΙΟ σε κουτί κύβο που έχει τη μητρική του παράλληλη με το πάτωμα του κουτιού και το radiator σε ένα από τα πλευρά του)


Οι θερμοκρασίες σε αυτή τη διάταξη σημειώνουν μια μικρή μείωση, ακολουθώντας την τιμή της Rthermal που σημειώνει πτώση, αυξάνοντας την απόδοση της ψύκτρας.
Ενώ η θερμοκρασία του αέρα εξόδου, παραμένει σε πολύ χαμηλά επίπεδα.


Στα γραφήματα η εικόνα αλλάζει προς το καλύτερο, αλλά η καμπύλη της Rthermal του πλάγιου προσανατολισμού, μετά το 5ο βήμα θερμικής επιφόρτισης, αρχίζει να δείχνει σημάδια ότι τα όρια έκαναν την εμφάνισή τους.

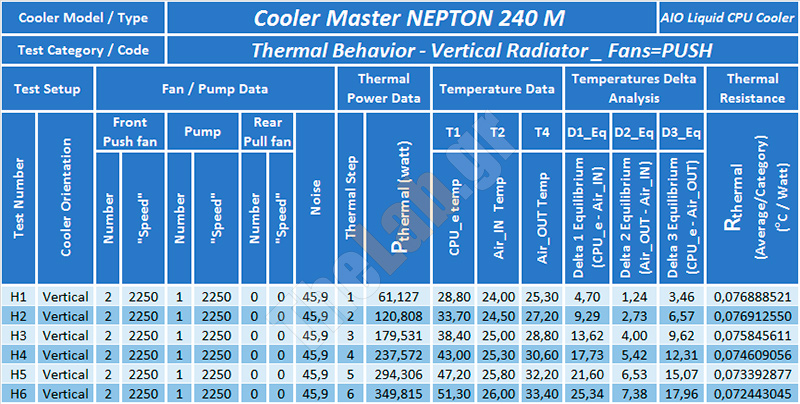

Γ. Μετρήσεις κάθετου προσανατολισμού, με τους ανεμιστήρες σε διάταξη PUSH, σε maximum airflow και διάφορες θερμικές καταπονήσεις
(Κάθετα = Το block και το radiator της ψύκτρας είναι κάθετα στο πάτωμα του κουτιού, όπως εάν βάλουμε σε ένα tower το radiator στην πρόσοψη του κουτιού).


Η εικόνα της βελτίωσης της θερμικής συμπεριφοράς εξακολουθεί σταθερή, αλλά στο σημείο αυτό θα κάνουμε μια παρατήρηση σχετικά με τη θερμοκρασία του εξερχόμενου αέρα που είναι εξαιρετικά χαμηλή. Αυτό απλά οφείλεται στο γεγονός ότι δεν διατίθεται δεύτερος αισθητήρας για τη διπλή μέτρηση της, και την εξαγωγή του μέσου όρου και στο ότι -λογικά- η τοποθέτηση που έγινε στο μοναδικό αισθητήρα τον έφερε μέσα στο ρεύμα εξόδου του τμήματος του radiator που έχει τις σωληνώσεις επιστροφής προς την αντλία, οι οποίες φυσικά έχουν χαμηλότερη θερμοκρασία.


Όπως παρατηρούμε από τα γραφήματα η καμπύλη της Rthermal μολονότι δεν ακολουθεί την κλασική κυρτότητα, φτάνει σε πολύ χαμηλές τιμές, "αρνούμενη" να παρουσιάσει ίχνη "κόπωσης" !

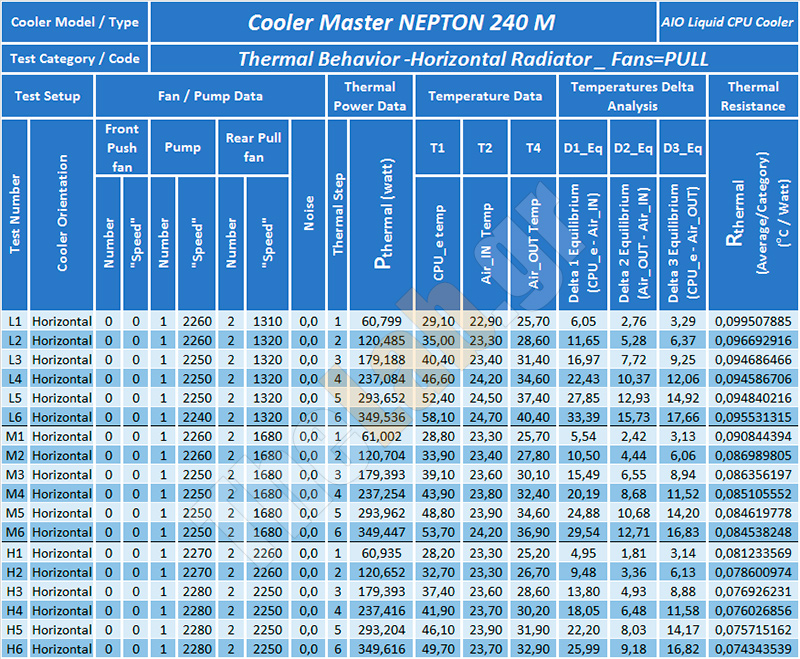

Δ. Μετρήσεις οριζόντιου προσανατολισμού με τους ανεμιστήρες σε διάταξη PULL σε διάφορα air flow και θερμικές καταπονήσεις.
(Ο προσανατολισμός είναι ο ίδιος με τον συνώνυμο που είδαμε πιο πάνω , με τη διαφορά ότι οι ανεμιστήρες ρουφάνε αέρα μέσα από το radiator, αντί να σπρώχνουν αέρα προς αυτό. )


Το σημαντικό που μπορούμε να δούμε εδώ είναι ότι, στη διάταξη PULL το radiator λειτουργεί πιο αποδοτικά, πράγμα επόμενο , αν σκεφτούμε ότι η ροή του αέρα ανάμεσα στα πτερύγια ψύξης του, είναι στρωτή και απαλλαγμένη από τους στροβιλισμούς και την υπό γωνία είσοδο του αέρα, που χαρακτηρίζει τις διατάξεις PUSH.
Έτσι επιβεβαιώνεται χειροπιαστά, τόσο η φυσική του πράγματος , όσο και η -σωστή - προτίμηση σε αυτή τη διάταξη!


Η πτώση της τιμής της Rthermal, επισφραγίζει τις προηγούμενες παρατηρήσεις με τον πιο αδιαμφισβήτητο τρόπο καθώς πέφτει 0,03 C/Watt για το μέγιστο air flow.


Ε. Μετρήσεις οριζόντιου προσανατολισμού με τους ανεμιστήρες σε διάταξη PUSH-PULL, σε διάφορα air flow και θερμικές καταπονήσεις.
(Είναι ανάλογος έλεγχος με τον προηγούμενο με την διαφορά ότι τώρα το radiator έχει ανεμιστήρες και από τις δυο πλευρές του, οι δύο ωθούν αέρα προς αυτό και οι άλλοι δύο τον απορροφούν.)

Πρόκειται φυσικά για τη δοκιμή που όπως είπαμε και πριν, όλοι οι υποψήφιοι και μη, αγοραστές θα ήθελαν να δούν και φυσικά, εμείς δεν μείναμε "απαθείς" !!


Επιτέλους ήρθε η ώρα να δούμε τη Nepton 240 M σε πλήρη απόδοση και εκείνη δε μας απογοητεύει.
Οι θερμοκρασίες πραγματικά έχουν πέσει πολύ και εδώ να πούμε ότι η θερμοκρασία του αέρα εξόδου είναι συγκριτικά σωστή, καθώς όλες οι δοκιμές σε οριζόντιο προσανατολισμό, έγιναν με τον αντίστοιχο αισθητήρα στην ίδια ακριβώς θέση!
Έτσι πλέον μπορούμε να δούμε με νούμερα, αυτό που οι έμπειροι στην υδρόψυξη διαβεβαιώνουν από την πείρα τους:
" Η θερμοκρασία ενός κουτιού, δεν επιβαρύνεται αισθητά από τη λειτουργία μιας σωστά στημένης υδρόψυξης!"
Πράγματι, τι άλλη απόδειξη χρειάζεται από τους μόλις 7 βαθμούς αύξησης της θερμοκρασίας του εξερχόμενου αέρα!
Φυσικά η αυξημένη ροή αέρα, σε συνδυασμό με το πολύ μικρό μήκος της διαδρομής που κάνει αυτή ανάμεσα στα θερμά πτερύγια του Radiator, δικαιολογούν απόλυτα τις χαμηλές αυτές τιμές.


Οι συμπεριφορά της ψύκτρας εξακολουθεί να είναι τελείως γραμμική, όπως μας δείχνει το Δθ και η Rthermal που σημειώνει και άλλη εντυπωσιακή πτώση στους 0.068 C/Watt.
Εδώ να κάνουμε και μια αναφορά, της οποίας την αξία, την αφήνουμε στην κρίση σας.
Η Cooler Master στο πληροφοριακό της τεχνικό "φυλλάδιο", δίνει σαν ελάχιστη τιμή της Rthermal, στη μέγιστη ονομαστική επιφόρτισή της, τους 0.069 C/Watt, και οι δικές μας μετρήσεις δίνουν στην αντίστοιχη επιφόρτιση, 0.06943 C/Watt.


ΣΤ. Μετρήσεις προσδιορισμού της θερμικής αντίστασης.

Αναφέραμε στην κορυφή αυτής της σελίδας πόσο σημαντική παράμετρος είναι η R_thermal.
Ουσιαστικά μπορεί να αποτελέσει το μοναδικό κριτήριο επιλογής μιας ψύκτρας, καθώς με αυτό και γνωρίζοντας ποια θερμοκρασία περιβάλλοντος έχουμε, πόση θερμική ισχύ θέλουμε να απάγουμε και πόσο επιτρέπεται να ανέβει η θερμοκρασία των ψυχόμενων εξαρτημάτων, μπορούμε να διαλέξουμε ποια ψύκτρα είναι κατάλληλη!
Αυτός είναι και ο λόγος που στο εμπόριο των επαγγελματικών και βιομηχανικών ψυκτρών, δεν νοείται ψύκτρα που δεν συνοδεύεται από αυτή την πληροφορία!

Ας δούμε λοιπόν, επανερχόμενοι στα δικά μας πλαίσια, η συγκεκριμένη ψύκτρα, τι περιθώρια έχει για να βελτιώσει την απόδοσή της, αν της αυξήσουμε την κυκλοφορία του αέρα.
Ή για να θέσουμε το ερώτημα "ανάστροφα", μέχρι ποιο σημείο η αύξηση του air flow -με ισχυρότερους ανεμιστήρες- έχει αποτέλεσμα που να είναι αισθητό!


Η διαδικασία είναι πλέον γνωστή, με την διαφορά ότι στην περίπτωση αυτή και στο τελευταίο βήμα, οι Scythe Slip steam που χρησιμοποιήσαμε σαν PULL ανεμιστήρες αρνήθηκαν να ακολουθήσουν τους Silentio FP 120 που φοράει η Nepton 240 M, έτσι η τελευταία τιμή της Rthermal είναι ελαφρά υψηλότερη από αυτήν που θα μπορούσε να είναι!

Όλα αυτά που συζητήσαμε πριν, μπορούμε να τα δούμε σε ένα πολύ διαφωτιστικό γράφημα που αποδίδει τη μεταβολή της R_thermal, με σταθερή θερμική επιφόρτιση της ψύκτρας και μεταβαλλόμενο air flow.


Τώρα πλέον είναι φανερό ότι με την αύξηση του air flow, η καμπύλη της R_thermal, ελαττώνει το ρυθμό πτώσης της αλλά εξακολουθεί να έχει πτωτική πορεία, δηλώνοντας σαφώς ότι τα περιθώρια της ψύκτρας απέχουν πολύ από το να εξαντληθούν!
Πράγμα που -δυστυχώς- δεν συνέβαινε με τους ανεμιστήρες μας!

Ζ. Οι ενδείξεις κόπωσης της ψύκτρας.


Αυτό είναι το μεγάλο ερώτημα, σε ποιο σημείο δηλαδή μια ψύκτρα και κάτω από ποιες συνθήκες, αρχίζει να δείχνει σημάδια ότι έπαψε να αποδίδει καλά και αρχίζει η ανάστροφη πορεία που μειώνει την απόδοσή της.

Βοήθεια στην απάντηση αυτού του ερωτήματος μπορούμε να πάρουμε με διάφορους τρόπους, αλλά εν προκειμένω θα πάμε κατ' ευθείαν στην πρωταρχική πληροφορία, που δεν είναι άλλη από την R_thermal σε αυτές τις ποικίλες συνθήκες.

Στο επόμενο γράφημα βλέπουμε την μεταβολή της R_thermal , ξεχωριστά για κάθε μία από τις δοκιμές που περιγράφονται στους προηγούμενους πίνακες.


Η χρησιμότητα αυτού του γραφήματος είναι πολύ σημαντική, καθώς με μια ματιά, διαπιστώνουμε ότι οι μοναδικές περιπτώσεις που η ψύκτρα παρουσιάζει ενδείξεις κόπωσης είναι για το PULL setup και μόνο στη χαμηλή ροή αέρα, και οριακά, η πλάγια τοποθέτηση σε αυξημένη PUSH ροή.
Το σημαντικό όμως είναι ότι το PUSH-PULL setup και για το μέσο air flow, κατατάσσεται ανάμεσα στις επιδόσεις που παρουσιάζουν τα άλλα setup στο μέγιστο air flow και φυσικά, το ίδιο setup στο μέγιστο air flow, ηγείται και με διαφορά από όλα τα άλλα setup!

Στο επόμενο γράφημα μπορούμε να δούμε συνολικά τη συμπεριφορά της ψύκτρας, όσον αφορά στην αύξηση της θερμοκρασίας, πάνω από τη θερμοκρασία του περιβάλλοντος.


Η εικόνα μιλάει από μόνη της.
Η Cooler Master Nepton 240 Μ παρουσιάζει μια πολύ συνεκτική και γραμμική θερμική συμπεριφορά, διατηρώντας χαμηλές θερμοκρασίες και από ότι δείχνει η σειρά των καμπυλών του Δθ, το ουσιαστικό πλεονέκτημα βρίσκεται στη διάταξη Push-Pull.
Σαφώς, δύο επιπλέον ανεμιστήρες αντιπροσωπεύουν ένα κόστος, αλλά αυτό είναι καλά πληρωμένο από τη αύξηση της απόδοσης!

Συγκριτικοί πίνακες και γραφήματα

Στη σελίδα αυτή μπορούμε να δούμε πως η παρουσιαζόμενη ψύκτρα απαντά στον "ανταγωνισμό" με αυστηρά αριθμητικά δεδομένα.
Παρά τη στενότητα χρόνου που αντιμετωπίζουμε, για να μην "αισθάνεται μόνη" της η Nepton 240 M, υποβάλαμε σε έλεγχο πάνω στον Ήφαιστο μια ακόμα -μικρή ομολογουμένως- ΑΙΟ, την από καιρό δοκιμασμένη Corsair H50 , καθώς και δύο ακόμα αερόψυκτρες, την Cooler Master TPC 800 και την Thermaltake FRIO OCK, για να εμπλουτίσουμε όπως έχουμε υποσχεθεί τους συγκριτικούς πίνακες αποτελεσμάτων, με νέους ελέγχους ψηκτρών που έχουν ήδη δοκιμαστεί.

Εδώ να σημειώσουμε ότι καθώς τα test των ψυκτρών θα αυξάνουν σε πλήθος, προοδευτικά θα προστεθούν και νέα κριτήρια σύγκρισης βασισμένα σε πιο σύνθετες παραμέτρους, αλλά μέχρι τότε, ζητάμε την κατανόησή σας.

Α. Σύνθετη κατάταξη με βάση το Δθ και τον θόρυβο, με πρωτεύον κριτήριο το Δθ.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)


Β. Σύνθετη κατάταξη με βάση το θόρυβο και το Δθ, με πρωτεύον κριτήριο το θόρυβο.
(Pthermal = Max, Air flow = Max, Noise measurement distance = 0,5m)



Είναι αναμενόμενο το γεγονός ότι, με βάση το μικρό ακόμα δείγμα της βάσης δεδομένων που έχουμε, η Nepton 240 M, από άποψη θερμοκρασιών "καθάρισε" το τοπίο καταλαμβάνοντας την πρωτιά και με μεγάλη διαφορά από την αμέσως επόμενη -"ηλικιωμένη"- ψύκτρα. Από την άλλη μεριά, από άποψη θορύβου, την κατάσταση "έσωσε" η πιο "ηχηρή" αερόψυκτρα που έχουμε δοκιμάσει, αφήνοντας την Nepton 240 M στην προτελευταία θέση του πίνακα!

Εδώ και πάντα μιλώντας για τον θόρυβο, πρέπει να πάρουμε υπόψη το "στόχο" που έχει η ψύκτρα αυτή, που είναι το O/C και τις συνθήκες που επικρατούν στις περισσότερες των περιπτώσεων που υπάρχει ανάγκη γι' αυτό (π.χ. σε απαιτητικά παιχνίδια). Με αυτή την οπτική γωνία, το ζήτημα του θορύβου -για να το θέσουμε ... "πολιτισμένα"- είναι ελάσσονος σημασίας !
Αυτό βέβαια δε σημαίνει ότι αν θελήσουμε να δουλέψουμε σε "χαμηλότερα ρολόγια", η Nepton 240 M δε θα μας κάνει την χάρη.
Ακριβώς το αντίθετο θα λέγαμε, καθώς τα 33,8 dBA που παράγει σε χαμηλό air flow είναι ένα πολύ "διακριτικό" επίπεδο θορύβου, που πρακτικά, αντιστοιχεί με αυτό που ακούμε σε ένα ήσυχο δωμάτιο στην πόλη, σε ώρα γενικότερης ησυχίας και αυτό, το επιτυγχάνει χωρίς ιδιαίτερες παραχωρήσεις όσον αφορά τη θερμοκρασία, καθώς στα 180 Watt, το Δθ είναι μόλις 18,1 βαθμοί Κελσίου!
Επιπλέον αυτών, φυσικά η απόδοση της ψύκτρας σε διάταξη Push-Pull δεν αφήνει καμία αμφιβολία για τις δυνατότητές της, καθώς η θερμοκρασία Δθ στα 350Watt έπεσε 3,1 βαθμούς ακόμα. Φυσικά αυτό πάει παρέα με τον επιπλέον θόρυβο, αλλά αν δούμε τις τιμές στο χαμηλό air flow, η εικόνα γίνεται πολύ καλύτερη καθώς οι 15,7 βαθμοί του Δθ, αποτελούν σημαντική πρόκληση απέναντι στα ανεκτά 39,6 dBA στην κλίμακα των 180 Watt.

Συμπεράσματα και βαθμολογία


Η Cooler Master έχει ρίξει στο τραπέζι του main stream ανταγωνισμού, ένα πολύ δυνατό χαρτί που ακούει στο όνομα Nepton 240 M.
Μετά από αρκετές μέρες που πέρασε μαζί μας στο εργαστήριο του TheLab, το σημαντικό συμπέρασμα είναι ότι, η Cooler Master..."ακούει"! Ακούει τις κριτικές και τους χρήστες και βάζει το RND τμήμα της να δώσει λύσεις στα προβλήματα που εντοπίζονται.
Η αντλία της, χωρίς παραχωρήσεις σε ροή (που παραμένει στα 120L/h), έρχεται βελτιωμένη τόσο σε θόρυβο, όσο και σε κραδασμούς και η λειτουργία της πλέον -πρακτικά- γίνεται αισθητή μόνο από το φωτιζόμενο logo, εκτός και αν "κολλήσεις το αυτί" επάνω της για να ακούσεις τον "ψίθυρο" που παράγει!
Οι ανεμιστήρες της (Silencio FP 120), εφοδιάζονται με έδρανα υψηλής ποιότητας και νέας σχεδίασης φτερωτή, που τους χαρίζουν εξαιρετική μακροζωία, υψηλότερη στατική πίεση και χαμηλότερα επίπεδα θορύβου, ενώ παράλληλα διατηρούν επαρκές air flow ακόμα και σε χαμηλές στροφές, όπου πραγματικά ο θόρυβός τους γίνεται ανεπαίσθητος.
Οι σωληνώσεις της, μολονότι λίγο "ατίθασες", διατηρούν μεγάλη ευκαμψία και εγγυώνται ότι δεν πρόκειται να "τσακίσουν" αν τις "κακομεταχειριστούμε". Ο εξοπλισμός στερέωσης του block της, είναι προσεκτικά σχεδιασμένος και παρά το ότι, από προσωπική προτίμηση, θα τον θέλαμε ακόμα πιο στιβαρό, δε διαπιστώσαμε κανένα πρόβλημα στο σύστημα σταθερής πίεσης μέσω των ελατηρίων που διαθέτουν οι βίδες στερέωσής του.
Η κατασκευή του block, παρά τη χαμηλή λείανσή του, είναι αποτελεσματική και επιπλέον υποστηρίζεται από μια κατασκευή πολύ πυκνών scived micro fins στο εσωτερικό του, που αναλαμβάνει την ανταλλαγή θερμότητας.
Η κατασκευή του αλουμινένιου radiator, χωρίς να αποτελεί καινοτομία, είναι επαρκέστατη, καθώς ακολουθεί δοκιμασμένες λύσεις.
Και τελευταίο, αλλά όχι σε σημασία, είναι το ότι οι διαστάσεις του radiator καθιστούν τη Nepton 240 M, συμβατή με τα περισσότερα κουτιά της αγοράς που διαθέτουν θέση για ψυγείο 2x 120mm.
Όλα αυτά, έχοντας σαν επιστέγασμα την εμπιστοσύνη της εταιρίας στο προϊόν της, όπως εκφράζεται από την εγγύηση του και σε συνδυασμό με την τιμή του, συνθέτουν ένα σύνολο που πραγματικά ο υποψήφιος ενδιαφερόμενος, θα πρέπει να πάρει σοβαρά υπόψη του.

Η Cooler Master Nepton 240 M, θα κοστίζει 99,90€ στα Ελληνικά καταστήματα (του ΦΠΑ συμπεριλαμβανομένου), συνοδεύεται από πενταετή εγγύηση και επιγραμματικά τα πλεονεκτήματα και μειονεκτήματά της είναι:


Πλεονεκτήματα:


• Πολύ καλές θερμικές επιδόσεις.
• Παραγόμενος θόρυβος σε πολύ χαμηλό επίπεδο στην χαμηλή ρύθμιση στροφών.
• Τιμή που κρίνεται λογική γι' αυτά που προσφέρει.
• Επιδόσεις που είναι σαφώς στις υψηλότερες θέσεις του ανταγωνισμού.
• Εξαιρετικά εύκολη και ακίνδυνη εγκατάσταση.
• Συμβατότητα με μνήμες που έχουν υψηλά Heat spreaders
• Σωληνάριο με θερμοαγώγιμη πάστα για περισσότερες από μια χρήσεις.
• Επενδεδυμένα καλώδια ανεμιστήρα και αντλίας με καλής ποιότητας sleeve.
• Υποστήριξη όλων των σύγχρονων sockets.
• Πλήρης συμβατότητα με όλες τις πλατφόρμες, ανεξάρτητα του προσανατολισμού του block.
• Ανεμιστήρες με βελτιωμένα έδρανα και πτερύγια, οι οποίοι έχουν πολύ μεγάλο MTBF.
• Παρέχεται ελαστικό πλαίσιο σιλικόνης για τη στερέωση των ανεμιστήρων.
• Υπάρχει Υ Fan Splitter, με πρόβλεψη για το σήμα tacho.
• Extra set βιδών για την υλοποίηση push-pull και pull setup.
• Πενταετής εγγύηση.

Μειονεκτήματα:



• Ο θόρυβος στις υψηλές στροφές εξακολουθεί να είναι αισθητός.
• Θα θέλαμε λίγο πιο στιβαρό το μηχανισμό στερέωσης του block.

Η συνολική εικόνα που τελικά μας άφησε η Cooler Master Nepton 240 M, αποτελεί μια πραγματική πρόκληση για όποιον ενδιαφέρεται να προχωρήσει με απαιτήσεις, στο χώρο πέρα από την κλασική αερόψυξη!
Αν προσπαθήσουμε να εκφράσουμε όλα όσα αποτέλεσαν αντικείμενο αυτής μας της παρουσίασης, με "στεγνά" νούμερα, η Cooler Master Nepton 240 M, δεν μπορεί να βαθμολογηθεί χαμηλότερα από :



Ευχαριστούμε θερμά την Cooler Master Hellas για την παραχώρηση του δείγματος της δοκιμής!
