H Corsair είναι μια εταιρία που φροντίζει να κρατάει πάντα ψηλά τον πήχη της ποιότητας και της απόδοσης των προϊόντων της. Ιδιαίτερα στον τομέα των PSUs έχει βγάλει πολύ καλό όνομα μιας και αρχικά, για την κατασκευή των πρώτων PSU της, είχε κάνει την πολύ έξυπνη κίνηση να χρησιμοποιήσει ως OEM κατασκευαστή τη Seasonic. Βέβαια και η επιλογή της CWT ως OEM για τα ΗΧ750W, 850 και 1000 κρίνεται τελικά ως ιδιαίτερα επιτυχημένη. Στη σημερινή παρουσίαση θα σας παρουσιάσουμε ένα από τα πιο διαδεδομένα μέλη της σειράς HX της Corsair, το HX750W. Το συγκεκριμένο PSU ανήκει στην ελίτ των 750αριων παρόλο που δεν είναι Gold rated (σύμφωνα πάντα με την Corsair), αλλά Silver. Εδώ να σημειώσουμε ότι στο 80plus.org το συγκεκριμένο PSU δηλώνεται κανονικά ως Gold αλλά η Corsair, λόγω του ότι το HX750W περνάει οριακά τα όρια των Gold προδιαγραφών, αποφάσισε να το υποβιβάσει σε Silver. Αυτό αν μη τι άλλο δηλώνει μια εταιρία που σέβεται τον καταναλωτή αλλά και τη φήμη της.
Τα κύρια χαρακτηριστικά του HX750W παραθέτονται στον παρακάτω πίνακα.
| Χαρακτηριστικά HX750W | |
| Max. DC Output | 750W |
| PFC |
Active PFC (0.99)
|
| Efficiency |
80 Plus Silver (up to 90% efficiency)
|
| Θερμοκρασία λειτουργίας |
0°C ~ 50°C
|
| Προστασία |
Over Current Protection
Over Voltage Protection Over Power Protection Under Voltage Protection Short Circuit Protection |
| Ψύξη |
140mm ball-bearing ανεμιστήρας
|
| Διαστάσεις |
150 mm (W) x 86 mm (H) x 180 mm (D)
|
| Βάρος |
2.3 kg
|
| Προδιαγραφές |
ATX12V v2.3 and EPS 2.91
|
| Εγγύηση |
7 έτη
|
| Τιμή |
160-170 €
|
Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του HX750W.
| Τύπος Καλωδιώσεων | |
| Captive Καλωδιώσεις | |
| ATX connector (600mm) | 20+4 pin |
| 4+4 pin EPS12V/ATX12V connector (600mm) | 1 |
| Modular Καλωδιώσεις | |
| 6+2 pin PCIe (600mm) | 4 |
| SATA (460mm+100mm+100mm+100mm) | 12 |
| 4 pin Molex (460mm+100mm+100mm+100mm) | 8 |
| FDD adapters(+100mm) | 2 |
Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του HX750W.
| Πίνακας Rails HX750W | ||||||
| Rail | 3.3V | 5V | 12V | 5VSB | -12V | |
| Μέγιστη ισχύς | Amps | 25 | 25 | 62 | 3 | 0.9 |
| Watts | 150 | 744 | 15 | 9.6 | ||
| Συνολική μέγιστη ισχύς (W) | 750 | |||||
Το HX750W ακολουθεί τη single 12V rail φιλοσοφία και έτσι υπάρχει μόνο ένα 12V rail, το οποίο μπορεί να αποδώσει σχεδόν το σύνολο της μέγιστης ισχύς του PSU. [BREAK=Συσκευασία, συνοδευτικά, εξωτερικό μέρος HX750W] Το HX750W έρχεται μέσα σε μια ευμεγέθη συσκευασία, της οποίας το βάρος δηλώνει ότι δεν έχουμε να κάνουμε με ένα συνηθισμένο 750αρι PSU.
Ας ανοίξουμε όμως τη συσκευασία για να δούμε τι κρύβει μέσα της.
Το PSU είναι πολύ καλά προφυλαγμένο
H μαύρη υφασμάτινη θήκη, στην οποία φυλάσσεται το HX750W, χαρίζει μια νότα πολυτέλειας στο όλο σύνολο
Στην παρακάτω φωτογραφία φαίνονται όλα τα παρελκόμενα του HX750W.
Τελευταίες ακολουθούν οι φωτογραφίες του ίδιου του πρωταγωνιστή της παρουσίασης.

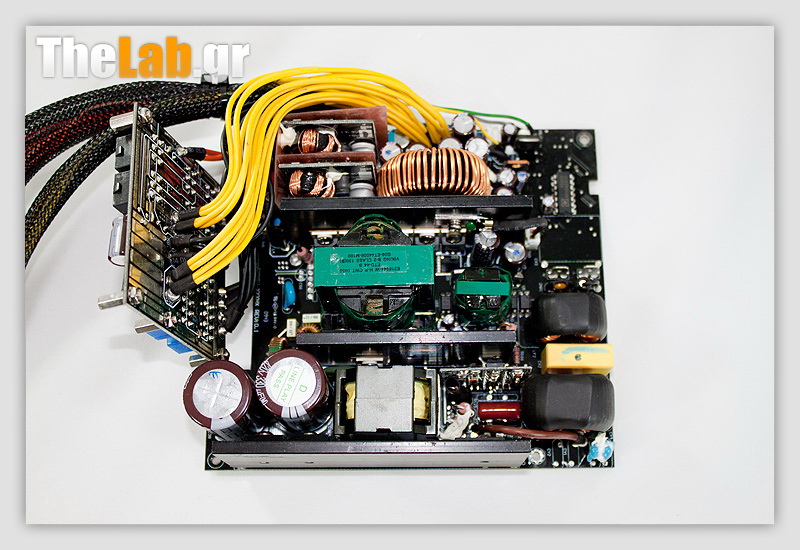

Αφαιρώντας τα καλύμματα του HX750W, από το πράσινο χρώμα των μετασχηματιστών καταλαβαίνουμε κατευθείαν τον αρχικό κατασκευαστή του, που δεν είναι άλλος από την εταιρία Channel Well (CWT).

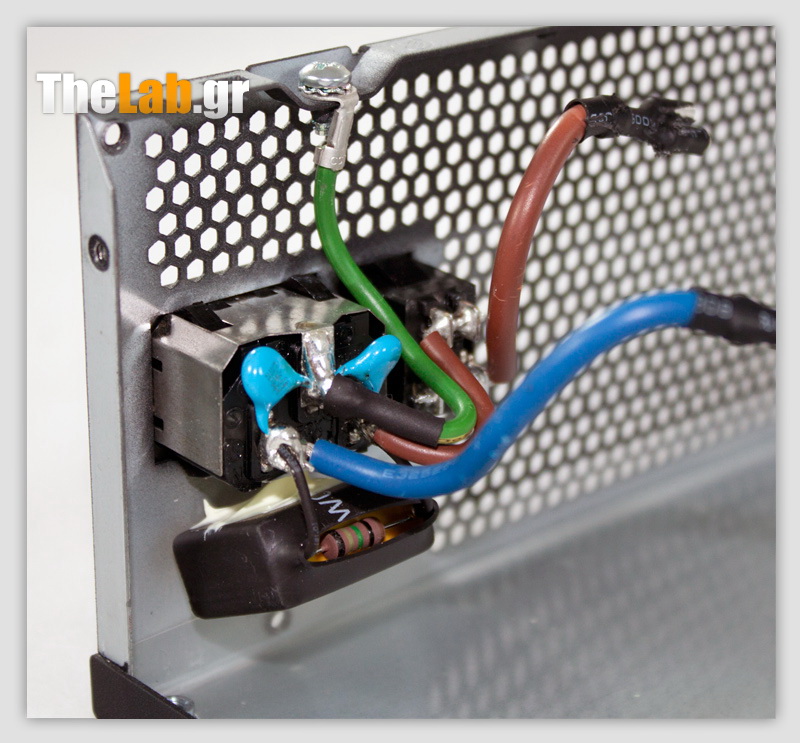

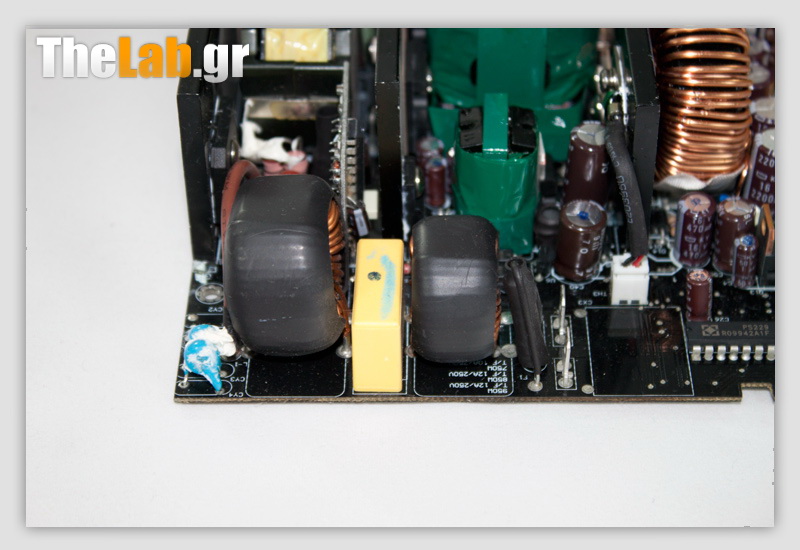

Ξεκινώντας όπως πάντα από το transient φίλτρο στο πρώτο μέρος του βρίσκουμε 1Χ και 2Y πυκνωτές. Στο δεύτερο μέρος του υπάρχουν 2 πηνία, 1 βαρίστορ και 2Υ, 1Χ πυκνωτές.

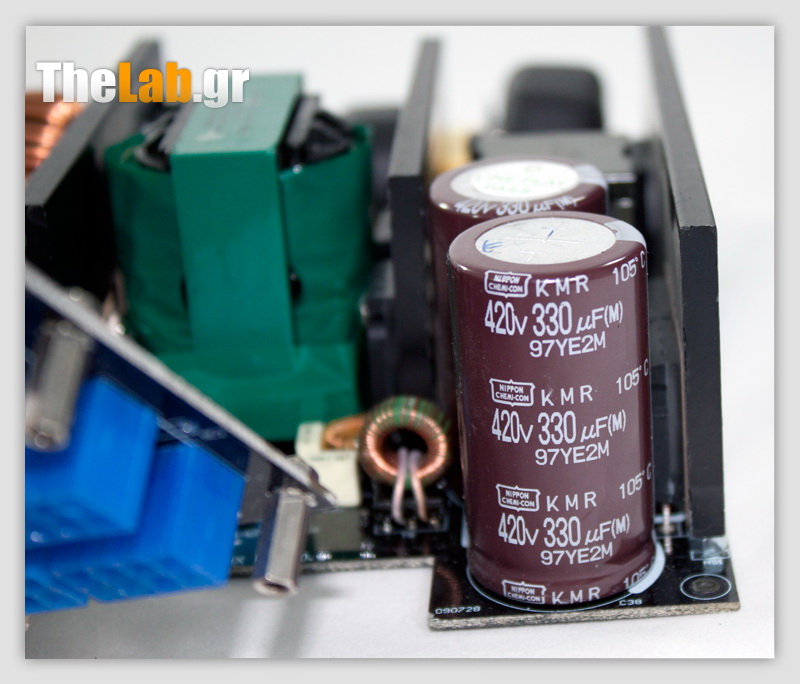

Στο APFC κύκλωμα βρίσκουμε 2 πυκνωτές της Ιαπωνικής Nippon Chemi-Con (KMR, 330 µF, 420V, 105C).

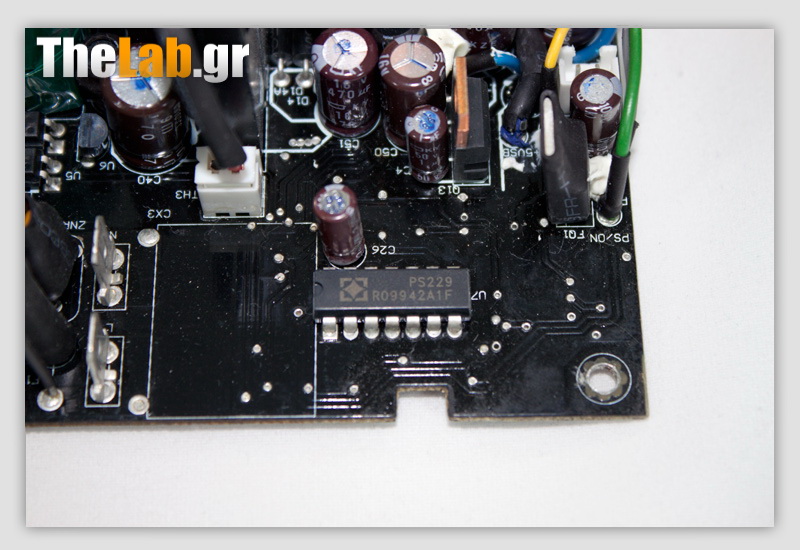

Τα καθήκοντα του PWM/PFC combo controller έχει αναλάβει ένα 6802 ολοκληρωμένο και τον έλεγχο των προστασιών ένα PS229.

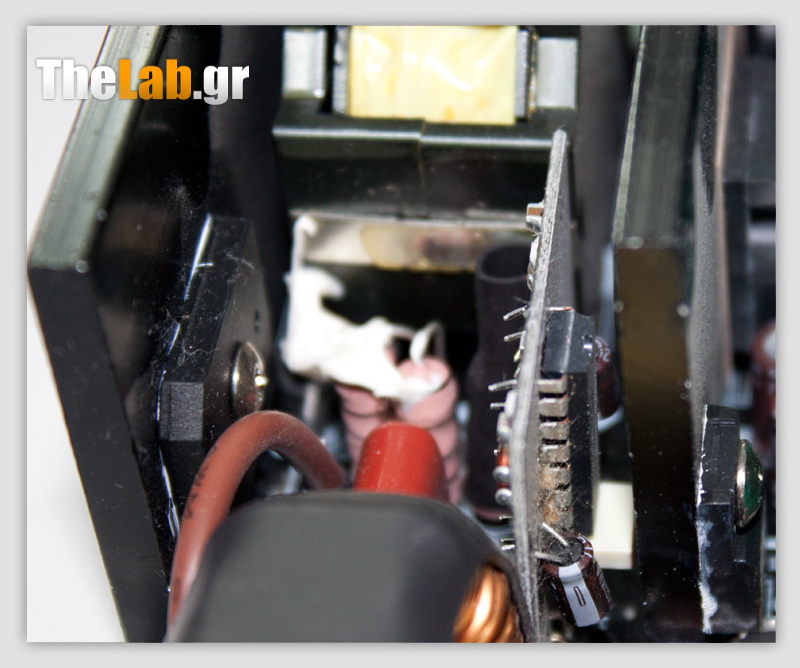

Πίσω από την πλακέτα που φιλοξενεί το 6802 διακρίνεται και η γέφυρα ανόρθωσης (GBU1506)

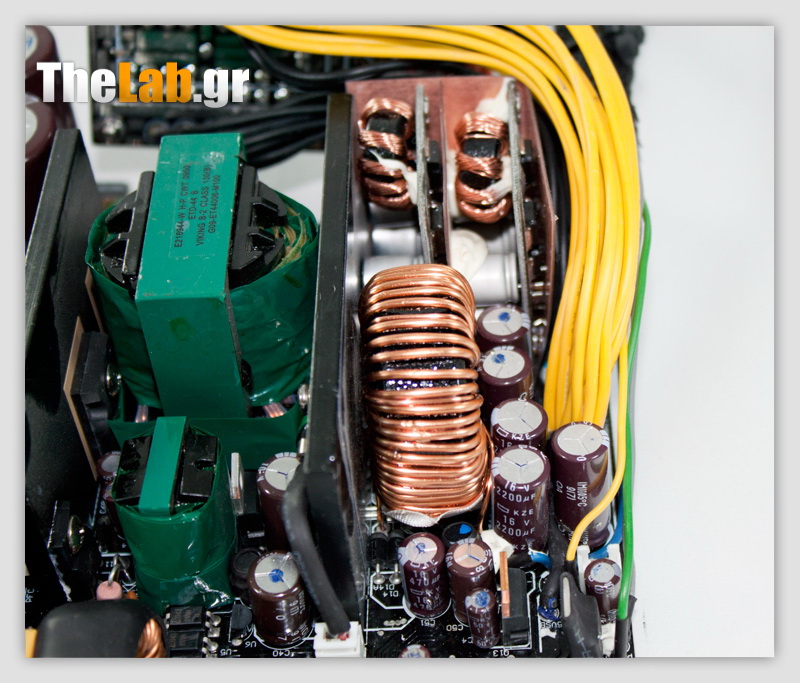

Στο δευτερεύων μέρος του HX750W ακολουθείται σύγχρονη σχεδίαση, πράγμα που σημαίνει ότι τη θέση των κλασσικών δίοδοι Schottky παίρνουν μερικά mosfets, με αποτέλεσμα την αύξηση του efficiency λόγω των μικρότερων ενεργειακών απωλειών που παρουσιάζουν τα δεύτερα κατά τη διαδικασία της ανόρθωσης. Επίσης, όπως είναι φυσικό σε ένα PSU με μεγάλο efficiency, τα 5V και 3.3V παράγονται από τα +12V με τη βοήθεια 2 DC-DC converters.
Όπως μπορείτε να παρατηρήσετε και στην πιο πάνω φωτογραφία, όλοι οι ηλεκτρολυτικοί πυκνωτές του δευτερεύοντος είναι επίσης της Nippon και μάλιστα μεγάλης θερμοκρασίας (105C).

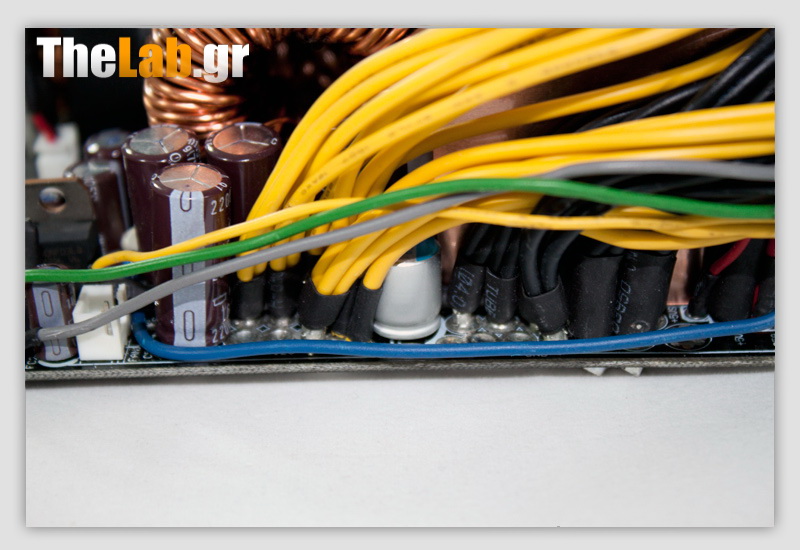

Διακρίνεται και ένας μοναχικός solid-state πυκνωτής στο δευτερεύων μέρος

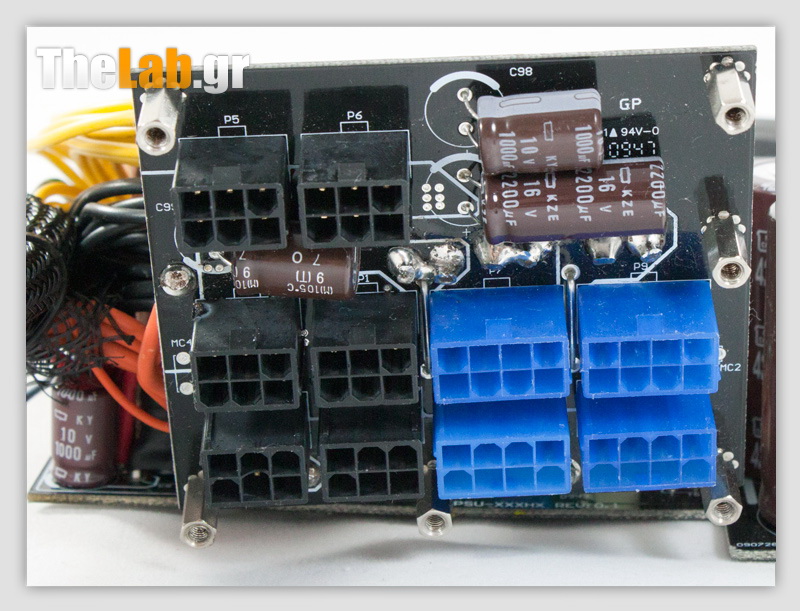

Στην modular πλακέτα υπάρχουν ακόμη 3 πυκνωτές της Chemi-Con για το φιλτράρισμα του ripple

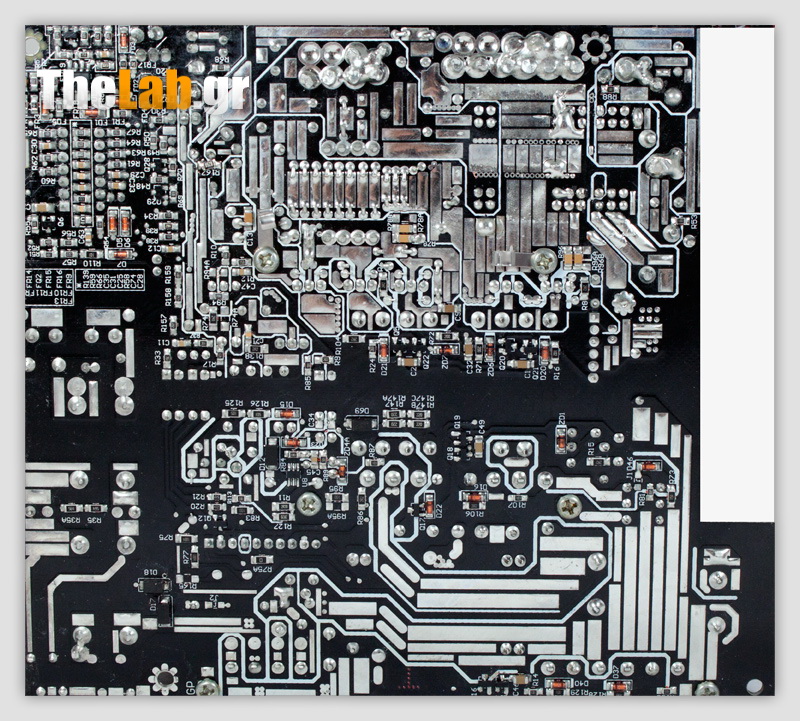

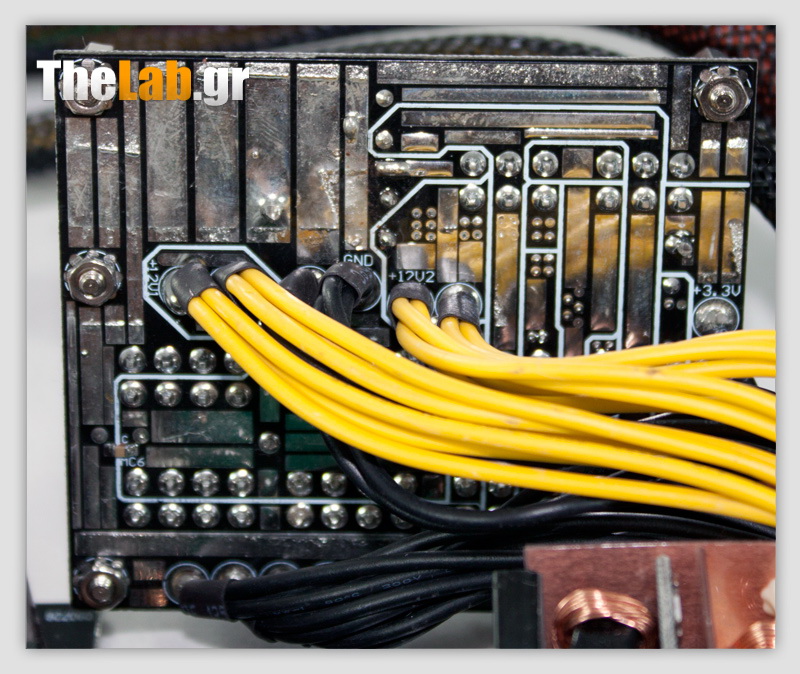

Η ποιότητα των κολλήσεων τόσο στην κύρια πλακέτα όσο και στην modular κρίνεται καλή.

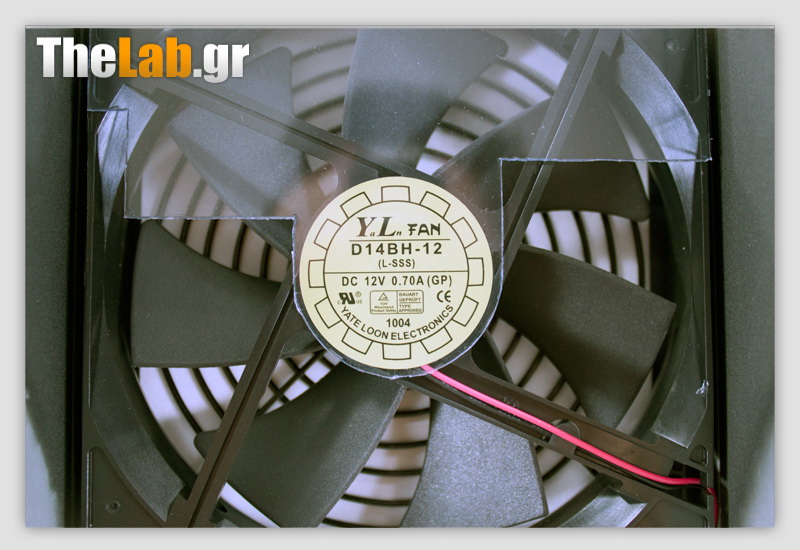

Τελευταίο αφήσαμε τον ανεμιστήρα της Yate Loon Electronics (140x140x25, 2800 max RPM, 140 CFM, 48.5 dB).
Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του Fagana ATE, του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός επαγγελματικού power meter (Prova WM-01) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box. Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του HX750W (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60% 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.
| Voltage Regulation & Efficiency Tests | ||||||
| Test # | 12V | 5V | 3.3V | DC/AC (Watts) | Efficiency | Temps (In/Out) |
| 1 | 11.989A | 2.004 | 2.198A | 162.88 | 89.25 % | 28.8 °C |
| 12.123V | 5.091V | 3.339V | 182.50 | 32.4 °C | ||
| 2 | 22.10A | 4.904A | 6.042A | 311.83 | 91.85 % | 29.6 °C |
| 12.088V | 5.063V | 3.287V | 339.50 | 34.6 °C | ||
| 3 | 25.322A | 6.867A | 8.003A | 366.49 | 91.51 % | 30.3 °C |
| 12.075V | 5.051V | 3.254V | 400.50 | 36.1 °C | ||
| 4 | 31.21A | 6.827A | 8.002A | 436.82 | 91.39 % | 30.7 °C |
| 12.060V | 5.046V | 3.247V | 478.00 | 37.4 °C | ||
| 5 | 43.07A | 9.006A | 9.598A | 594.29 | 90.87 % | 32.3 °C |
| 12.032V | 5.025V | 3.211V | 654.00 | 40.5 °C | ||
| 6 | 55.875A | 9.005A | 9.561A | 746.53 | 90.00 % | 34.8 °C |
| 12.004V | 5.018V | 3.203V | 829.50 | 46.4 °C | ||
| Crossload 1 | 1.97A | 20.075A | 16.782A | 176.83 | 83.02 % | 35.3 °C |
| 12.060V | 4.980V | 3.164V | 213.00 | 43.3 °C | ||
| Crossload 2 | 61.57A | 1.968A | 2.124A | 756.57 | 90.39 % | 36.7 °C |
| 12.012V | 5.061V | 3.311V | 837.00 | 48.4 °C | ||
Το voltage regulation κυμαίνεται σε πολύ καλά επίπεδα με πολύ μικρές πτώσεις τάσεις στα +12V και 5V και κατά τι μεγαλύτερη στα 3.3V. Το CL1 test αποδεικνύει ότι ο αδύναμος κρίκος στο regulation είναι το 3.3V rail. Όσον αφορά το efficiency τώρα, αυτό είναι πολύ υψηλό και για μόλις 0.5% στο test#3 χάνει το Gold level. Ακόμη και στο CL1 test όπου τα πιο πολλά (με καλό efficiency) PSUs αγκομαχούν να φτάσουν το 80% το HX750W σημειώνει 83% efficiency. Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του HX750W σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 40, 65 και 90W.
| Efficiency in Low Loads | ||||||
| Test # | 12V | 5V | 3.3V | DC/AC (Watts) | Efficiency | |
| 1 | 1.94A | 1.968A | 2.198A | 40.90 | 75.39% | |
| 12.115V | 5.096V | 3.353V | 54.25 | |||
| 2 | 3.881A | 1.968A | 2.198A | 64.41 | 81.07% | |
| 12.113V | 5.096V | 3.353V | 79.45 | |||
| 3 | 5.907A | 1.968A | 2.196A | 88.92 | 84.53% | |
| 12.110V | 5.096V | 3.352V | 105.20 | |||

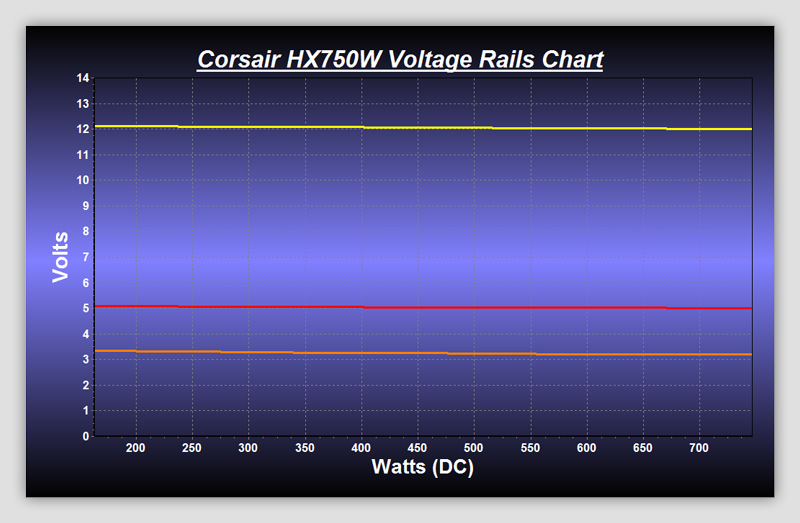

Ικανοποιητικό το efficiency του HX750W και σε πολύ μικρά φορτία. Όπως βλέπετε 25 μόλις Watt αρκούν για να φέρουν 6% άνοδο στο efficiency. Ακολουθούν 2 charts τα οποία δείχνουν τις τάσεις των rails και το efficiency για όλες τις μετρήσεις/φορτία εκτός των CL tests.
Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του HX750W σε απότομες μεταβολές του φορτίου. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το διακόπτη εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).
| Transient Response Tests | |||||||
| PSU OFF TO FULL 5VSB | STANDBY TO FULL 12V | PSU OFF TO FULL 12V | |||||
| [/URL] |
|
|
|||||
Τα αποτελέσματα των transient δοκιμών είναι άψογα με την ύπαρξη μιας μόνο ανεπαίσθητης αιχμής, στα +12V. Τo rise time βρίσκεται επίσης εντός των ορίων που προβλέπει το ATX πρότυπο.
Στις συγκεκριμένες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του HX750W. Τα όρια που προβλέπει το ATX πρότυπο είναι 120mV για τα +12V και 50mV για τα 5 και 3.3V. Ένα PSU που σέβεται τον εαυτό του δε θα πρέπει καν να πλησιάζει κοντά στα όρια αυτά.
| Μετρήσεις Ripple | ||||
| Test # | 12V (mV) | 5V(mV) | 3.3V(mV) | Pass/Fail |
| 1 | 9.6 | 4.2 | 4.4 | Pass |
| 2 | 12.6 | 5.4 | 4.8 | Pass |
| 3 | 14.4 | 6 | 5.6 | Pass |
| 4 | 15.6 | 6.6 | 5.8 | Pass |
| 5 | 19.2 | 7.8 | 6.6 | Pass |
| 6 | 23.4 | 8.8 | 7.4 | Pass |
| Crossload 1 | 15.4 | 5.8 | 5.6 | Pass |
| Crossload 2 | 22.2 | 9.2 | 8.2 | Pass |
Tο HX750W αρίστευσε στις δοκιμές ripple. Πραγματικά μας εντυπωσίασε η απόδοσή του
και σε αυτόν τον τομέα. Μπράβο Corsair και CWT. H χρήση παντού πυκνωτών της Chemi-Con σε συνδυασμό πάντα με την καλή σχεδίαση του PSU απέδωσε πολύ καλά. Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.
+12V full load ripple

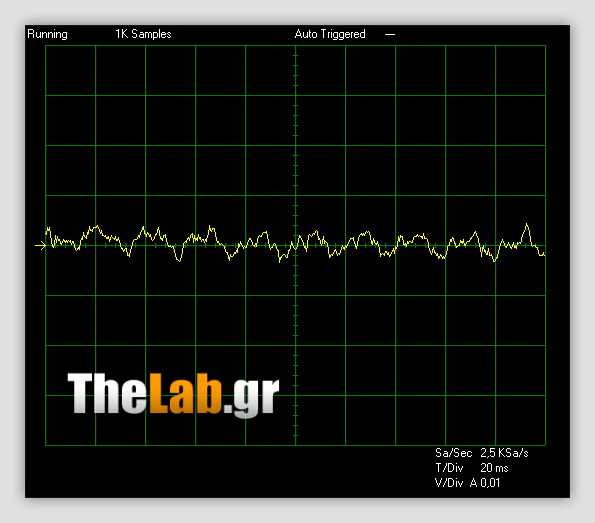

5V full load ripple
3.3V full load ripple
Όσοι ψάχνετε για ένα κοινό PSU της μεσαίας κατηγορίας ισχύος καλύτερα να κοιτάξετε αλλού, γιατί το HX750W ανήκει στην ελίτ των 750αριων PSUs και η τιμή του είναι ανάλογη της απόδοσής του. Συναγωνίζεται στα ίσια ακόμη και πιο σύγχρονα PSUs (π.χ. Seasonic X750) και η απόδοση του μας κάνει να προβληματιζόμαστε για το πόσο καλό είναι το νεώτερο μοντέλο AX750 της Corsair που υποτίθεται ότι είναι ένα σκαλί πάνω από το HX750W. Ίσως στο μέλλον να έχουμε την ευκαιρία να κάνουμε αυτή τη σύγκριση (αν και ο Φαγάνας θα προτιμούσε το AX1200).
Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του HX750W της Corsair είναι τα παρακάτω:
Πλεονεκτήματα
- Efficiency που πλησιάζει το 80 plus Gold
- Κορυφαίες επιδόσεις σε όλους τους τομείς. Ιδιαίτερα το ripple του είναι από τα μικρότερα που έχουμε μετρήσει
- Πληθώρα connectors
- 7 ολόκληρα χρόνια εγγύηση
Μειονεκτήματα
- Το μοναδικό μειονέκτημα που μπορέσαμε να εντοπίσουμε είναι η μικρή απόσταση, μόλις 10CM, μεταξύ των connectors SATA αλλά και 4 pin Molex
Βάση όλων των παραπάνω η βαθμολογία του HX750W της Corsair δεν μπορεί να είναι μικρότερη από:
Θα θέλαμε να ευχαριστήσουμε την Corsair για τη διάθεση του δείγματος της δοκιμής. Για όσους διαβάζουν μέχρι και αυτές τις γραμμές ένα tip, το επόμενο PSU που θα δοκιμάσουμε θα ειναι κατάλληλο για σφιχτά budgets.
crmaris
