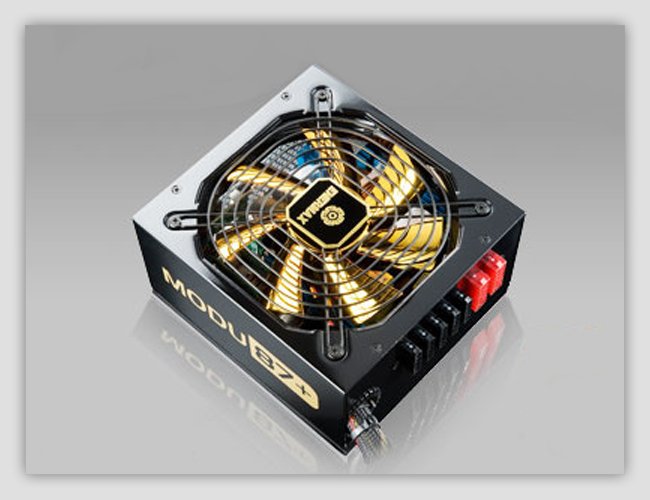

Enermax MODU87+ 500W. Ακόμη ένα Gold PSU!

Σήμερα γιορτάζουμε (κιόλας?) την 10η δοκιμή PSU με τον Fagana και το τιμώμενο πρόσωπο είναι το Modu87+ 500W (EMG500), ένα τροφοδοτικό (PSU) της Enermax το οποίο φέρει την πιστοποίηση 80 plus Gold. Από ότι φαίνεται η καινούρια μόδα στα PSUs δεν είναι πλέον το κυνήγι της μέγιστης ισχύος και των πολλών Watts, αλλά η αύξηση της αποδοτικότητας (efficiency). Παρόλο το ότι δεν είμαστε fashion victims μας βρίσκει απολυτα σύμφωνους αυτή η αλλαγή τακτικής. Για την Enermax τώρα νομίζουμε ότι δε χρειάζεται να πούμε και πολλά. Είμαστε σίγουροι ότι οι πιο πολλοί τη γνωρίζετε μιας και πρόκειται για μια από τις πιο γνωστές εταιρίες κατασκευής PSUs, με μια πλούσια γκάμα από ποιοτικά προϊόντα. Αρκετά κράτησε όμως ο πρόλογος, αλλάξτε σελίδα για να περάσουμε στο κυρίως θέμα της παρουσίασης.




Τα κύρια χαρακτηριστικά του EMG500 παρουσιάζονται στον παρακάτω πίνακα.


Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του EMG500, σταθερές (captive) και modular (αποσπώμενες).


Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του EMG500.


Όπως βλέπετε το μικρό Enermax διαθέτει 3 rails των 12V και μπορεί να δώσει σχεδόν όλη την ισχύ του σε αυτά. Η επιλογή των μόλις 100W συνολικής ισχύος στα 5 και 3.3V αποτελεί, κατά τη γνώμη μας, μια πολύ σωστή τακτική από τη στιγμή που κανένας σύγχρονος υπολογιστής δεν πρόκειται να τραβήξει παραπάνω, από τα συγκεκριμένα rails.

Η συσκευασία του μικρού Enermax είναι λιτή και δυστυχώς, στην περίπτωση μας, ήταν εμφανώς ταλαιπωρημένη από το ταξίδι που έκανε μέχρι να φτάσει στα χέρια μας.




Η προίκα του EMG500 φαίνεται στην πιο κάτω φωτογραφία και περιλαμβάνει 2 δέστρες καλωδίων, ένα σακουλάκι για τις modular καλωδιώσεις, ένα badge, το έλασμα του cable quard (μηχανισμός που προστατεύει το AC καλώδιο ώστε να μην μπορεί να βγει από ένα κατα λάθος τράβηγμα), το εγχειρίδιο χρήσης και τις απαραίτητες καλωδιώσεις. Εδώ να σημειώσουμε ότι η ATX καλωδίωση έχει καλώδια τύπου AWG16 (αρκετά χοντρά δηλαδή) και οι υπόλοιπες τύπου AWG18 (πιο λεπτά αλλά καλύπτουν τις προδιαγραφές του ATX).

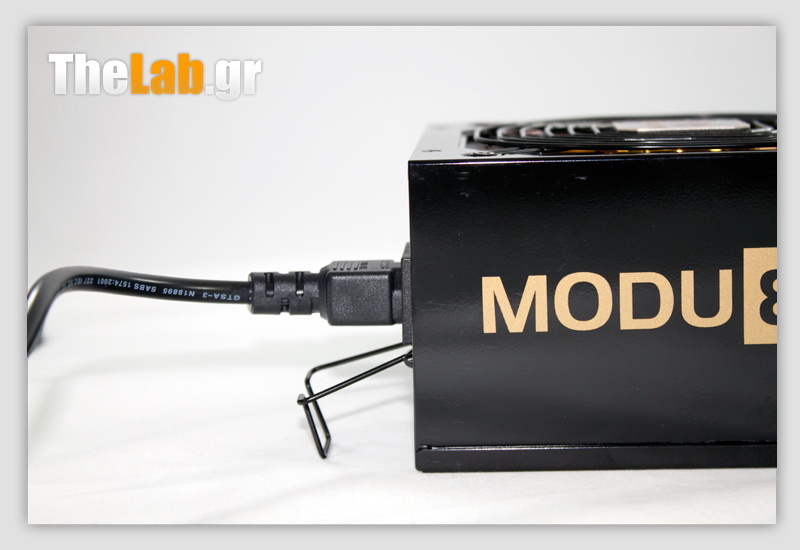

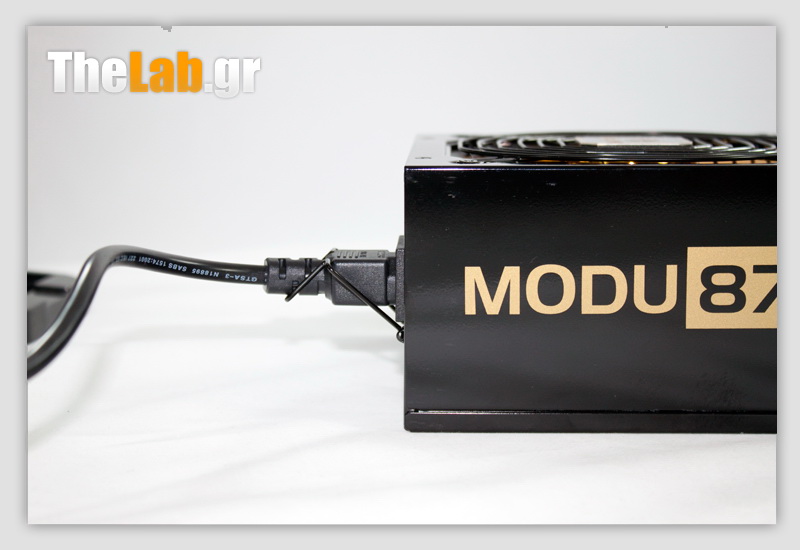

Η λειτουργία του cable guard είναι πολύ απλή αλλά αποτελεσματική.




Ακολουθούν μερικές φωτογραφίες του μοντέλου, εεε.. του EMG500.


Αυτό έχει διακόπτη On/Off!



Μπορεί να φέρει υποδοχές για 2 PCIE καλωδιώσεις και για 5 περιφεριακές αλλά στον εξοπλισμό του περιλαμβάνονται μόλις 4 modular καλωδιώσεις (1 PCIE με 2 connectors και 3 περιφεριακές με SATA, molex και floppy connectors).

'Οπως όλα σχεδόν τα Gold efficiency PSUs έτσι και το EMG500 υιοθετεί την τοπολογία resonant για να μειώσει όσο το δυνατόν περισσότερο τις ενεργειακές απώλειες. Έτσι σε χαμηλά φορτία o switching controller (CM6901) λειτουργεί σε PWM mode και σε υψηλά φορτία σε FM mode. Επίσης, η τεχνολογία Dynamic Hybrid Transformer που χρησιμοποιεί το EMG500 επιτρέπει τη μεταβολή της τάσης του ρεύματος που πάει στον κύριο πυκνωτή του APFC. Αυτή κυμαίνεται από 330V για χαμηλά φορτία και φτάνει τα 400V για τα υψηλότερα. Έτσι όταν το PSU δουλεύει στο "ρελαντί" οι ενεργειακές απώλειες περιορίζονται με αποτέλεσμα την αύξηση του efficiency.


Το EMG500 χωρίς τα ρούχα του. Εντύπωση προκαλούν οι, μικρών διαστάσεων, μπλε ψύκτρες!


Στην πλακέτα που υπάρχει πίσω από την υποδοχή AC βρίσκουμε το πρώτο μέρος του transient φίλτρου, το οποίο αποτελείται από 1 Χ πυκνωτή, 4 Υ και ένα πηνίο φερίτη. Πάνω στην κύρια πλακέτα υπάρχουν 2 επιπλέον πηνία φερίτη και το απαραίτητο MOV.

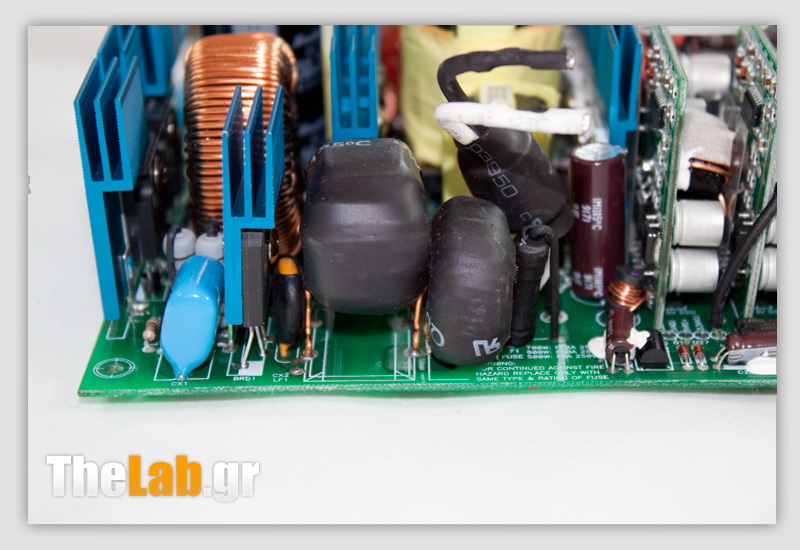

Τα δύο πηνία είναι καλυμμένα για την αποφυγή του φαινομένου coil whine. Ανάμεσα στο αριστερό πηνίο και την ψύκτρα που φιλοξενεί τη γέφυρα ανόρθωσης υπάρχει το βαρίστορ




Ο κύριος πυκνωτής εξομάλυνσης του APFC είναι κατασκευασμένος από την Rubycon, μια κορυφαία εταιρία του χώρου και είναι της τάξης των 85C. Θα προτιμούσαμε βέβαια να ήταν των 105C αλλά από ότι φαίνεται έβγαινε εκτός budget η δουλειά.


Το EMG500, ως gold efficiency PSU, δε θα μπορούσε παρά να χρησιμοποιεί την τεχνολογία των DC-DC converters για την παραγωγή των 5 και 3.3V rails.

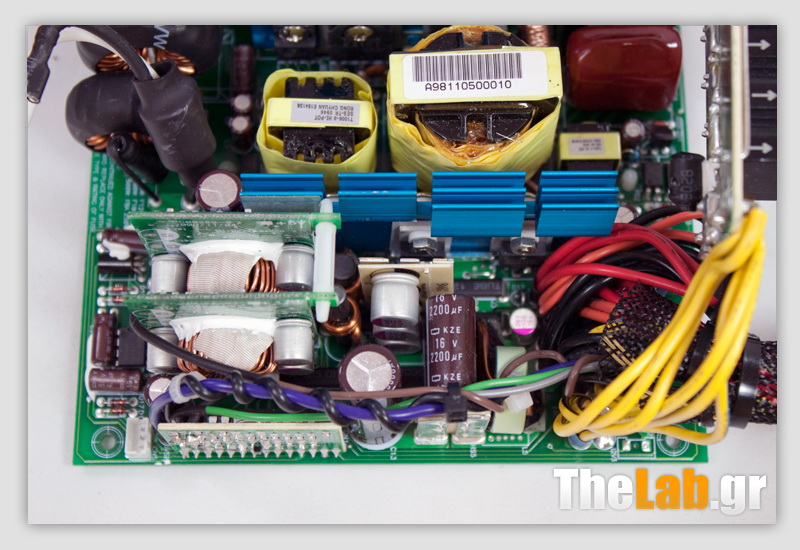

Στο δευτερεύων μέρος του PSU (μετά τον κύριο μετασχηματιστή δηλαδή) για την παραγωγή των 12V χρησιμοποιείται synchronous σχεδίαση, στην οποία οι ανορθωτές-δίοδοι schottky αντικαθίστανται από power mosfets για περαιτέρω εξοικονόμηση ενέργειας. Για το φιλτράρισμα των +12V χρησιμοποιείται ένα μίγμα από ηλεκτρολυτικούς πυκνωτές Ιαπωνικής κατασκευής (Nippon Chemi-Con) και πολυμερικούς της Enesol, οι οποίοι είναι τοποθετημένοι σε δύο ξεχωριστές πλακέτες που βρίσκονται κάθετα τοποθετημένες στην κύρια πλακέτα. Στο φιλτράρισμα βοηθάνε και 2 πηνία μοντέρνας σχεδίασης.


Πίσω από την κάθετη πλακέτα που φαίνεται στην παρακάτω φωτογραφία, κρύβεται ένα ολοκληρωμένο PS231 το οποίο μαζί με ένα LM339 έχει αναλάβει τον έλεγχο των προστασιών του EMG500.


Για τους λάτρεις της εικόνας ακολουθούν μερικές φωτογραφίες με τις αντίστοιχες επεξηγηματικές λεζάντες όπου χρειάζεται.


Ένας μοναχικός πολυμερικός πυκνωτής πάνω στην κύρια πλακέτα



Η ποιότητα των κολλήσεων, αν εξαιρέσουμε μερικά σημεία, κρίνεται ως αρκετά καλή.



Ένα από τα σημεία για τα οποία μιλούσαμε παραπάνω είναι αυτό. Πολύ χοντροκομμένες κολλήσεις. Το ολοκληρωμένο που διακρίνεται είναι ο CM6901 controller που λειτουργεί σε PWM σε χαμηλά φορτία και σε FM σε υψηλά. Στο κάτω - αριστερό μέρος της φωτογραφίας διακρίνονται τα 3 shunts των αντίστοιχων OCPs των τριών 12V rails.

Όλες οι μετρήσεις θα πραγματοποιηθούν όπως πάντα με τη βοήθεια του Fagana, του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών και του Prova WM-01 power analyzer. Κατά τη διάρκεια όλων των μετρήσεων το PSU θα βρίσκεται εντός ενός ξύλινου κουτιού, το οποίο έχει αναλάβει το ρόλο του Hot Box. Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του EMG500 (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60% 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το EMG500. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 1Α και στη συνέχεια θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.


Όπως βλέπετε το efficiency είναι πράγματι Gold και με το παραπάνω. Ακόμη και στο CL1 test όπου όλα σχεδόν τα PSUs με το ζόρι φτάνουν στο 78-80% το EMG500 πετυχαίνει 84.79% efficiency. Πλην του test#1 το μικρό Enermax καταφέρνει και κερδίζει κατά κράτος σε efficiency τον μέχρι πρότινος πρωταθλητή, το X-750 της Seasonic! Το voltage regulation τώρα βρίσκεται σε αρκετά καλά επίπεδα με σχετικά μικρές πτώσεις στις τάσεις των rails, όσο αυξάνεται το φορτίο. Βέβαια αν παρατηρήσετε το test#1 θα δείτε ότι η τάση του 3.3V rail είναι αρκετά υψηλή και όπως θα δείτε στο παρακάτω screenshot, σε κατάσταση μηδενικού φορτίου το συγκεκριμένο rail αγγίζει το όριο που προβλέπει το ATX πρότυπο. Η Enermax από ότι φαίνεται αποφάσισε να κάνει ένα μικρό overclock στο συγκεκριμένο rail, το οποίο πάντως δεν πρόκειται να σας δημιουργήσει απολύτως κανένα πρόβλημα.




Στις επόμενες δοκιμές θα δούμε το efficiency του EMG500 σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 65 και 90W.


Το παράξενο με τις δοκιμές χαμηλού φορτίου είναι ότι στα 91W έχουμε μεγαλύτερο efficiency από ότι στα 117W. Αυτό οφείλεται, κατά πάσα πιθανότητα, στην τεχνολογία Dynamic Hybrid Transformer που χρησιμοποιεί το συγκεκριμένο PSU και ίσως στην εναλλαγή του mode λειτουργίας του Switching Controller (PWMFM). Στις επόμενες δοκιμές θα δούμε την ανταπόκριση (transient response) του EMG500 σε απότομες μεταβολές του φορτίου. Η διαδικασία που ακολουθείται είναι η εξής: Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby mode, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το διακόπτη εκίννησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Tο πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της παραπάνω διαδικασίας δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).


Transient Response Tests
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V
[/URL]





Στα 5VSB δεν παρατηρήσαμε κανένα spike. Αντίθετα στα +12V και στις δυο δοκιμές που πραγματοποιήσαμε υπήρχαν μερικά σκαμπανεβάσματα αλλά σε γενικές γραμμές τίποτα το ανησυχητικό, με το μέγιστο spike, από Off σε full 12V φορτίο, να φτάνει τα 12.3V και από standby σε full 12V φορτίο τα 12.1V.

Όπως έχουμε τονίσει αρκετές φορές ένα από τα πιο σημαντικά χαρακτηριστικά, που παίζουν μεγάλο ρόλο στη σταθερότητα ενός συστήματος, είναι το ripple που υπάρχει στις DC (Direct Current) τάσεις του PSU που το τροφοδοτεί. Ας δούμε λοιπόν πως τα πάει το EMG500 σε αυτόν τον τομέα. Πριν ξεκινήσουμε τις μετρήσεις να υπενθυμίσουμε ότι το ripple πρέπει να βρίσκεται πάντα κάτω από τα όρια που θέσπισε το πρότυπο ATX ver. 2.2 (120mV για τα 12V και 50mV για τα 5 και 3.3V).

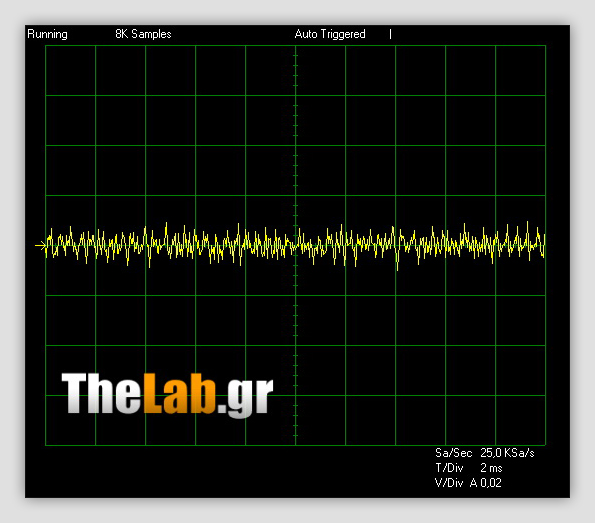

To ripple βρίσκεται σε πολύ καλά επίπεδα με το μέγιστο για τα +12V να βρίσκεται στο 1/3 περίπου του ορίου και οι μέγιστες τιμές για τα +5 και 3.3V να βρίσκονται στο 1/4 και 1/2 περίπου των αντίστοιχων ορίων. Η μεγάλη διαφορά στην τιμή ripple των +12V, του test#1 και του test#2 οφείλεται στην αλλαγή mode λειτουργίας του switching controller από PWM σε FM. Αυτό που δεν μπορούμε να καταλάβουμε είναι η αυξημένη τιμή του ripple στο test#3 και πιο συγκεκριμένα στα +12 και 3.3V, σε σχέση με τα υπόλοιπα test. Τρέξαμε το συγκεκριμένο test πολλές φορές αλλά το ripple πάντα βρίσκονταν στα ίδια ψηλά επίπεδα. Ακολουθούν μερικά screenshots από τις μετρήσεις ripple

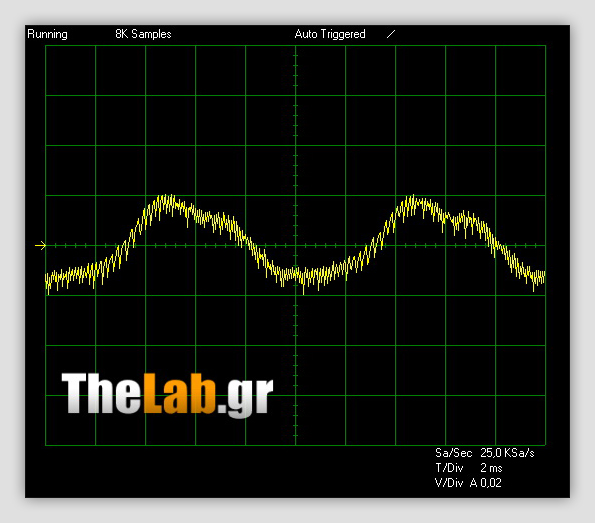

12V ripple (Test#3)

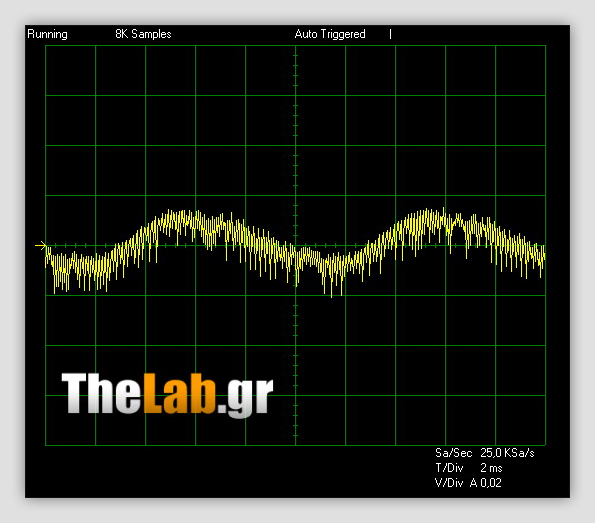

12V ripple (Test#6)



5V ripple (Test#6)



3.3V ripple (Test#6)

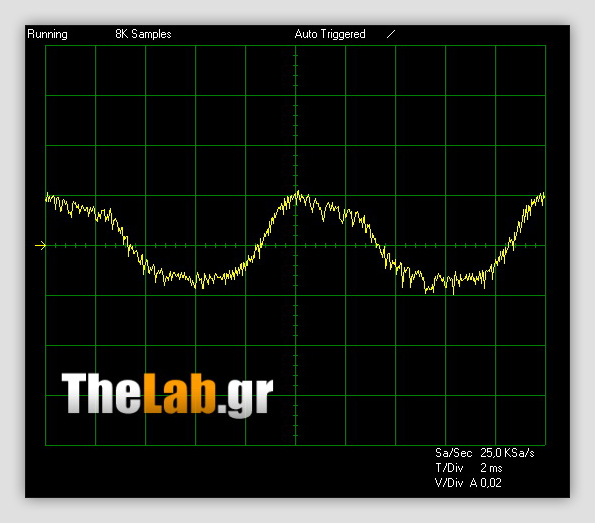

12V ripple (CL1)

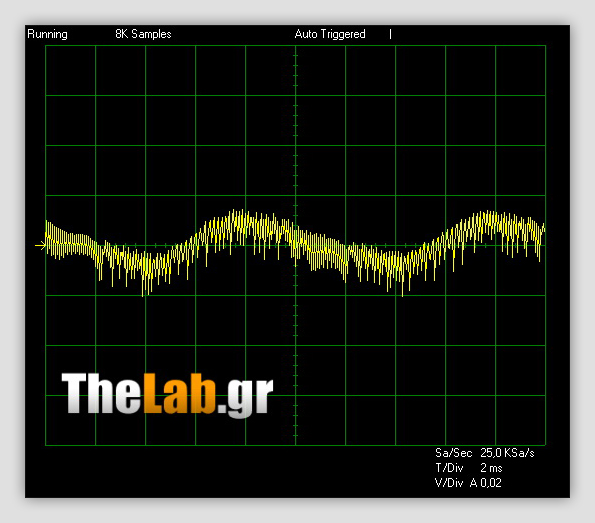

12V ripple (CL2)




Το μικρό μέλος της σειράς Modu87+ της Enermax τα πήγε πολύ καλά σε όλες τις δοκιμασίες που το υποβάλλαμε. Το efficiency του κυμαίνεται σε πολύ υψηλά επίπεδα (ακόμη υψηλότερα και από αυτό του X-750 της Seasonic, που κρατούσε μέχρι πρότινος το efficiency record) και το voltage regulation των τάσεων, με ένα ελάχιστο παραστράτημα των 3.3V σε standby, είναι αρκετά καλό. Επίσης το ripple κυμαίνεται σε χαμηλά επίπεδα σε όλα τα rails ανεξαρτήτως φορτίου. Τέλος, η θερμοκρασία λειτουργίας του είναι ιδιαίτερα χαμηλή (κάτι που ισχύει σε όλα τα Gold efficiency PSUs, μιας και έχουν ελαχιστοποιημένες ενεργειακές απώλειες). Σε γενικές γραμμές το EMG500 μπορεί να κοστίζει αρκετά ακριβά για 500αρι PSU αλλά τουλάχιστον οι επιδόσεις του είναι πολύ καλές, το efficiency του κορυφαίο και η ποιότητα κατασκευής του αρκετά καλή. Αν η τιμή του κυμαινόταν γύρω στα 100€ σίγουρα θα γινόταν best seller.

Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του EMG500 της Enermax είναι τα εξής:

Πλεονεκτήματα


• Κορυφαίο efficiency
• Καλό Voltage regulation
• Αρκετά χαμηλό ripple
• Αθόρυβη λειτουργία
• Ωραίο φινίρισμα (αν και επιρρεπές στις δαχτυλιές)

Μειονεκτήματα


• Τιμή!

Βάση όλων των παραπάνω η βαθμολογία που απέσπασε το EMG500 είναι:




Σε αυτό το σημείο άλλη μια δοκιμή PSU έφτασε στο τέλος της. Ευχαριστούμε θερμά την Enermax για την παραχώρηση του PSU της δοκιμής.
