Παρουσιάζοντας τον Ήφαιστο - Νέο σύστημα δοκιμής ψυκτρών!


Recommended Posts

LogoΔεν είναι πολύς καιρός που σας υποσχεθήκαμε ότι, θα επανέλθουμε δριμύτεροι μετά το καλοκαιρινό διάλειμμα στα review των ψυκτρών. Όπως όλοι έχετε καταλάβει στο Λάμπη μας, πνέει ένας αέρας ανανέωσης, μέσα στα πλαίσια του οποίου έγιναν αλλαγές στο έμψυχο αλλά και στο «άψυχο» δυναμικό.
Αυτή περίοδος «ανάπαυλας» ήταν απαραίτητη, καθώς έπρεπε σε πολύ σύντομο χρόνο να σχεδιαστεί, κατασκευαστεί και δοκιμαστεί μια νέα συσκευή δοκιμής των ψυκτρών!
Αντλώντας την εμπειρία από το Jalapeno που υπηρέτησε επάξια αυτό το ρόλο για αρκετό καιρό, σχεδιάστηκε ένα νέο, πιο ισχυρό και πιο ακριβές σύστημα δοκιμών, που είναι σε θέση να φέρει στα όριά τους τις σύγχρονες ψύκτρες που χρησιμοποιούμε στα PC μας.
Ελάτε μαζί μας λοιπόν να γνωρίσουμε τον νέο μας «ψυκτροβασανιστή» που ακούει στο χαρακτηριστικό όνομα «Ήφαιστος»! Αλλά αρκετά με μένα, θα αφήσω τον μετρ του είδους, [MENTION=15018]Seafalco[/MENTION], να σας εξηγήσει τα υπόλοιπα.


He_Final-view_07_0726-623061194.jpg?m=14

Link to comment
Share on other sites

Κατασκεύαζοντας τον Ήφαιστο

Και ήρθε η ώρα που γι' αυτήν ασχοληθήκαμε το μεγαλύτερο μέρος τουκαλοκαιριού μας.

Ο Ήφαιστος !

Ο νέος άνεμος φυσά!

Πρώτο βήμα να «πέσουν» τα σχέδια και αμέσως μετά τα «μανίκια ψηλά» καιστο μηχανουργείο για την κατασκευή του block του Loader του Ήφαιστου.

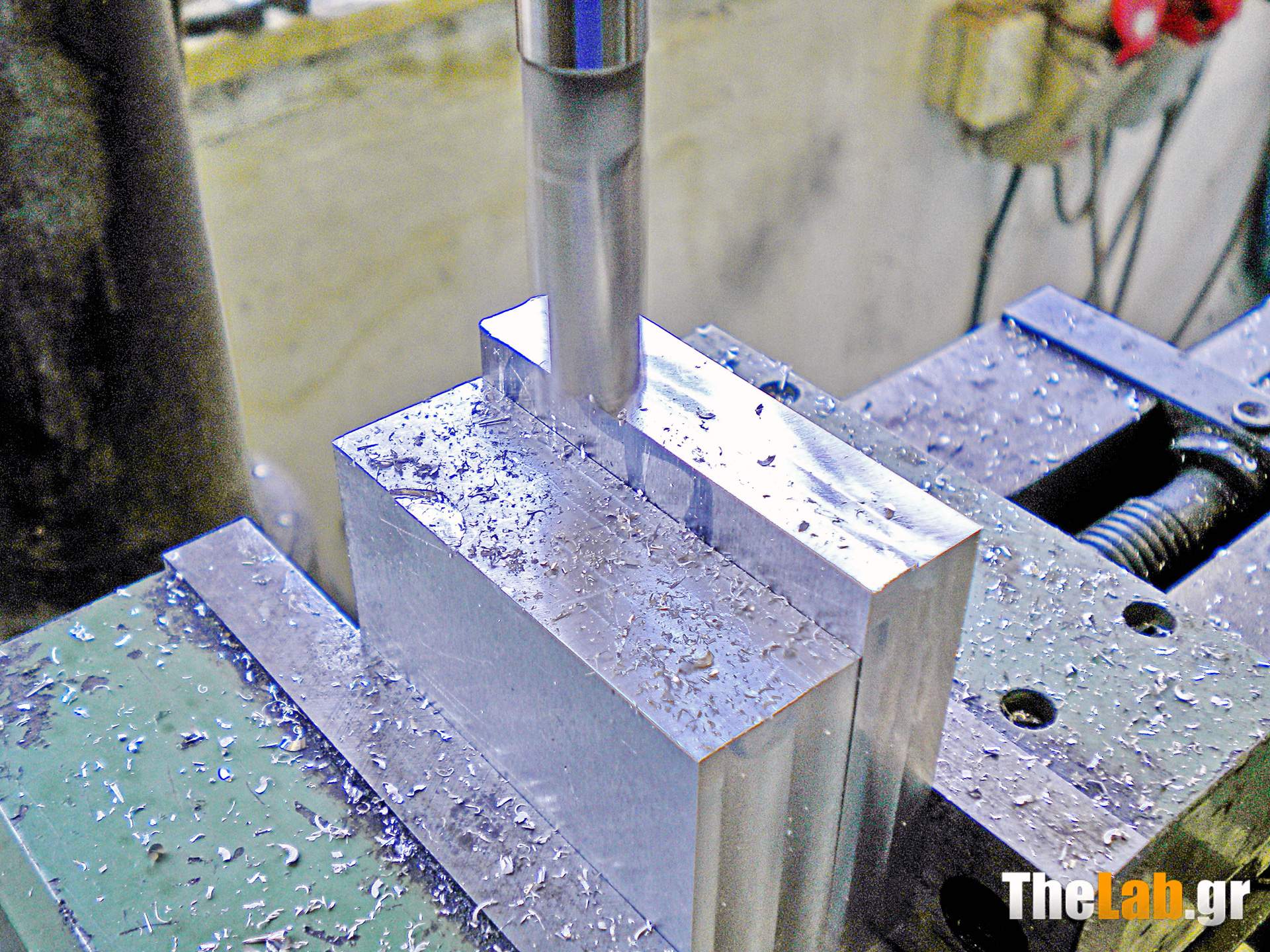

Η κατασκευή βασίστηκε σε δύο πλάκες αλουμινίου οι οποίες κατεργάστηκανστην φρέζα για να αποκτήσουν τις ίδιες διαστάσεις.

a%3E HTP_03_8163.jpg?m=1411542497

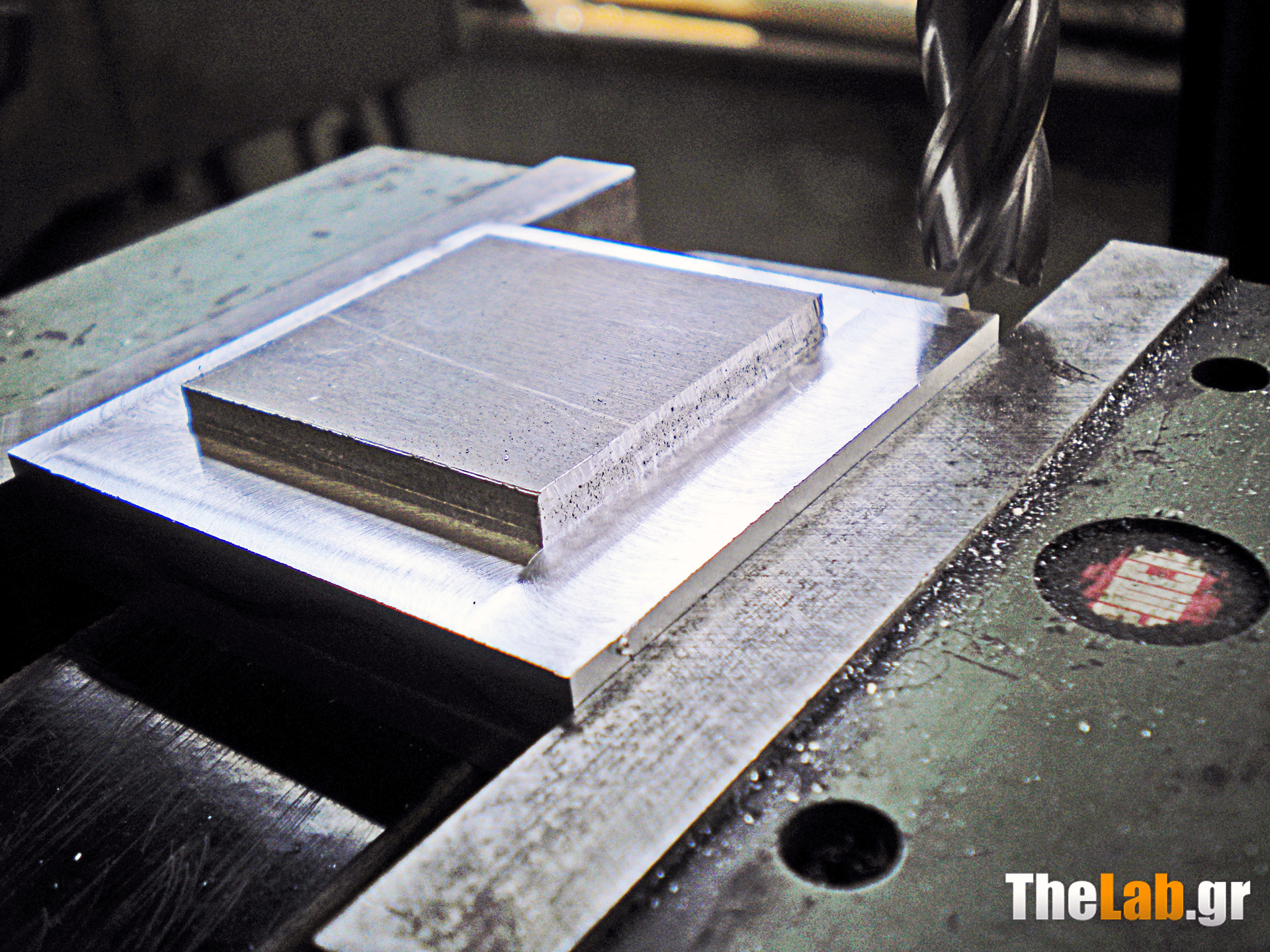

Και στη συνέχεια διαμορφώθηκε στην επιφάνεια της πλάκας μιαεξοχή (τακουνάκι) ίσο σε διαστάσεις με το heat spreader των σύγχρονωνεπεξεργαστών.

Και έγιναν τρύπες στα σημεία που θα γίνουν οι απαραίτητες συνδέσειςμεταξύ των πλακών.



a%3E HTP_05_8165.jpg?m=1411542533

Φρεζαρίσματα για να χωνέψουν μέσα οι φρεζάτες βίδες και άλλεςτρύπες και καταλήξαμε κάπως έτσι:



HTP_06_8169.jpg?m=1411542514 HTP_07_8196.jpg?m=1411542566

Και ακολούθησε το άνοιγμα των σπειρωμάτων....



HTP_09_8204.jpg?m=1411542552 HTP_10_8208.jpg?m=1411542581

Και αφού έγιναν όλα τα πάσα , κάναμε και ένα "γαϊδουρόδενεπαρά γαϊδουρόψαχνε δέσιμο", για να δούμε αν υπάρχουν προβλήματα!



HTP_12_8219.jpg?m=1411542598 HTP_11_8214.jpg?m=1411542611

Και μετά ..... κάνουμε συμπαράσταση στο ψητό που ιδρώνει στοφούρνο, κάνοντας γυμναστική πάνω από το τζάμι λείανσης ... και τοαποτέλεσμα:



HTP_13_1938.jpg?m=1411542624 HTP_22_2013.jpg?m=1411542732

HTP_20_1993.jpg?m=1411542691 HTP_18_1975.jpg?m=1411542676

Επειδή όμως δεν αρκεί να είναι λείο, θα πρέπει -κυρίως- ναείναι επίπεδο επιστρατεύτηκε μια μηχανουργική ρίγα καλής ποιότητας καιέγινε διαγώνιος έλεγχος επιπεδότητας.



HTP_17_0057.jpg?m=1411542660 HTP_19_0058.jpg?m=1411542702

Το πρώτο και ένα από τα πιο σημαντικά βήματα βήματα είχεστεφθεί με επιτυχία και μεγάλη η δική μας χαρά, σαν μικρά παιδιά πουλένε και πάντα μέσα στα πλαίσια του moto του Λάμπη μας σκαρώσαμε ένααυτοσχέδιο καλειδοσκόπιο!



HTP_21_2005.jpg?m=1411542717

Φυσικά η συνέχεια είχε το ενδιαφέρον της στραμμένο σε πιοηλεκτρονικούς τομείς και πραγματικά ήταν μια άσκηση ακριβείας καθώςπάνω στο block έπρεπε να συναρμολογηθούν διάφορα εξαρτήματα και νακαλωδιωθούν μεταξύ τους και να έχουν πολύ περιορισμένο όγκο και νααντέχουν σε θερμοκρασίες 125 βαθμών που μπορεί ο Loader του Ήφαιστου ναδουλέψει!

Το τελειωμένο σύνολο του Loader τοποθετήθηκε σε ένα προστατευτικόθάλαμο και παρ' όλο που για ευνόητους λόγους δεν υπεισέρχομαι σελεπτομέρειες της κατασκευής, από την "μακαρονάδα" που περισσεύει από τοθάλαμο, μπορείτε να καταλάβετε πολλά!

Βέβαια πριν φτάσουμε εκεί είχε γίνει και μια ακόμα -από τις πολλές -δοκιμή για τη συμβατότητα των σημείων προσαρμογής του εξοπλισμούστερέωσης των ψυκτρών.



HTP_26_2131.jpg?m=1411542746 HTP_15_1958.jpg?m=1411542646

Τα χαρακτηριστικά τουΗφαίστου.

Τώρα είναι ίσως η κατάλληλη ώρα ναπούμε δυο πράγματα για τα βασικά χαρακτηριστικά του Ηφαίστου.

Κατ' αρχάς -για ευνόητους λόγους- διαθέτει κλίμακες θερμικήςεπιφόρτισης ανάλογες με αυτές του Jalapeno, έτσι ώστε προοδευτικά μεσυγκριτικές μετρήσεις να προκύψει ένας συντελεστής αναγωγής τωνμετρήσεων που έχουν ήδη ληφθεί με το Jalapeno και να γίνει εφικτή ηενοποίηση της παλιάς βάσης δεδομένων με τη νέα βάση που θα παράξουν οιδοκιμές των ψυκτρών με τον Ήφαιστο!

Βεβαίως υπάρχουν και αρκετές τροποποιήσεις με σκοπό να δώσουν καιχαμηλότερες κλίμακες επιφόρτισης αλλά και πολύ μεγαλύτερες, έτσιυπάρχουν 6 κλίμακες που μπορεί να παράγουν θερμικά φορτία σε ίσα βήματααπό τα 60 έως τα 350 Watt.

Ο σχεδιασμός όμως του Ηφαίστου του επιτρέπει και επιπλέον θερμικέςεπιφορτίσεις που φτάνουν μέχρι και τα 700 Watt, αν ποτέ αυτά γίνουν"απαραίτητα" !

Ένα από τα κύρια ζητήματα που απασχόλησαν την κατασκευή, ήταν το ζήτηματης πτώσης τάσης στους διάφορους αγωγούς και η ελαχιστοποίηση τηςεπίδρασής της, στην ακρίβεια των μετρήσεων.

Φυσικά γι αυτό χρειάστηκε να παρθούν ειδικά μέτρα κατά το σχεδιασμό καιτην υλοποίηση από το επίπεδο των καλωδιώσεων, μέχρι την επιλογή τηςτροφοδοσίας του.

Ανάμεσα σε αυτά που επηρεάζουν άμεσα την ακρίβεια είναι και η μέτρησητου ρεύματος, για την οποία επιλέχτηκε ένα shund μεγάλης ακριβείας καιμεγάλης ισχύος έτσι ώστε να παρέχει μετρήσεις για το ρεύμα πουκαταναλίσκεται στα θερμαντικά στοιχεία του Loader και παράλληλα ναπροκαλεί πολύ μικρή πτώση τάσης .

Φυσικά αυτή η τακτική υπερδιαστασιολόγησης των κρίσιμων "υλικών",ακολουθήθηκε σε όλη την κατασκευή π.χ. στις καλωδιώσεις τροφοδοσίας τηςσυσκευής.

HTP_28_1995.jpg?m=1411542457 DSC_2260.jpg?m=1411547406

Πλησιάζοντας την τελική μορφή.

Κάνοντας ένα αναγκαστικό άλμα στο χρόνο, ας δούμε για πρώτη φορά τονΉφαιστο να κλείνει σαν συσκευή.

Εδώ να σημειώσω ότι για λόγους συντήρησης αλλά και λόγω τωνσχεδιαζόμενων μελλοντικών αναβαθμίσεων, δόθηκε ιδιαίτερη φροντίδα στηνπροσβασιμότητα της συσκευής και ιδιαίτερα στη δυνατότητα να είναι σεπλήρη λειτουργική κατάσταση ακόμα και όταν είναι αποσυναρμολογημένη.

Ας δούμε, λοιπόν σε στιγμιότυπα την πρώτη ολοκληρωμένη εικόνα τουΉφαιστου.

DSC_0582.jpg?m=1411547379 DSC_0583.jpg?m=1411547368

DSC_0584.jpg?m=1411547357 DSC_0585.jpg?m=1411547335

DSC_0586.jpg?m=1411547346 DSC_0587.jpg?m=1411547324

Αυτή είναι μια στιγμή πού όπως και να το κάνεις φέρνει τοχαμόγελο στα χείλη!

Και εγένετο ο Ήφαιστος !

Βεβαίως η σκέψη αυτή της ακόμα και εν "διαλύσει λειτουργίας", απεδείχθη"σωτήρια" καθώς αυτό το κλείσιμο ακολούθησαν πολλά ανοίγματα καικλεισίματα.

Η κατασκευή μην ξεχνάμε δεν έχει τελειώσει, προστέθηκαν αρκετά ακόμα,μέχρι που κάποια στιγμή ο Ήφαιστος έφτασε σε πλήρη λειτουργικότητα!



He_Final-view_07_0726.jpg?m=1411547303 He_Final-view_06_0724.jpg?m=1411547314

Προστέθηκαν οι αισθητήρες θερμοκρασίας και στις προηγούμενεςφωτογραφίες βλέπουμε τους εξωτερικούς αισθητήρες του αέρα εισόδου καιεξόδου και τα ρυθμιζόμενης θέσης στελέχη που τους κρατούν σε μιααυστηρά καθορισμένη θέση σε σχέση με την εκάστοτε δοκιμαζόμενη ψύκτρα.

Και μια και είπαμε για δοκιμή, ας δούμε τον Ήφαιστο στις πρώτεςδοκιμαστικές του!



DSC_2378.jpg?m=1411551228 DSC_2638.jpg?m=1411550813

Ευχαριστίες

Πριν ολοκληρώσουμε αυτή την σύντομη αναφορά, θα απευθύνουμε τιςιδιαίτερες ευχαριστίες μας προς την CoolerMaster που ανταποκρίθηκε άμεσα στα νέα σχέδιά μας και μετην χορηγία του τροφοδοτικού της, βοήθησε στην εξέλιξή τους.

Επίσης προσωπικά αισθάνομαι μεγάλη υποχρέωση και απευθύνω τιςευχαριστίες μου, τόσο σε συγκεκριμένους φίλους από το TheLab, όπωςείναι ο [MENTION=12156]Lakisss[/MENTION] που είναι και ο "Νονός" τουΗφαίστου, ο [MENTION=15487]pol77[/MENTION] που έφτιαξε την εικόνα τουlogo του Ήφαιστου, την [MENTION=20975]karmen1983[/MENTION] πουεπιμελήθηκε αυτό και όχι μόνον, καθώς και όλο το team του TheLab πουστάθηκε αρωγός σε όποιο πρόβλημα παρουσιάστηκε στην ανάπτυξη αυτού τουproject.

Και κάπου εδώ τελείωσε αυτή η μικρή παρουσίαση της νέας συσκευήςδοκιμής των ψυκτρών, που θα μας βοηθήσει να αναβαθμίσουμε τα reviewsτων ψυκτρών που έρχονται.

Πριν κλείσουμε όμως πρέπει να πούμε ότι μέσα στον προγραμματισμό τωνψυκτρών που θα δοκιμαστούν άμεσα, είναι και αρκετές ψύκτρες από αυτέςπου ήδη έχουν δοκιμαστεί με την προηγούμενη συσκευή και αυτό γίνεταιγια να μπορέσουμε να κάνουμε αναγωγή των παλαιών μετρήσεων στις νέες,και έτσι να συνδέσουμε την ήδη υπάρχουσα βάση δεδομένων με τη νέα πουθα δημιουργηθεί!

  • Like 1
Link to comment
Share on other sites

Όργανα, συσκευές και μεθοδολογία ελέγχου.

Έλεγχος θερμικής συμπεριφοράς των ψυκτρών.

Όπως θα ξέρετε το TheLab.gr προχωράει σε μια νέα περίοδο και μέσα στο πνεύμα της ανανέωσης προχωρήσαμε και στην ανανέωση τόσο του εξοπλισμού, όσο και του έμψυχου δυναμικού.

Οι δοκιμές των ψυκτρών πλέον γίνονται με ένα νέο σύστημα ελέγχου, το οποίο κατασκευάστηκε στα εργαστήρια του Thelab και πήρε το –χαρακτηριστικό- όνομα «Ήφαιστος».

Πρόκειται για μια συσκευή ανάλογη του γνωστού Jalapeno με συγκεκριμένες βελτιώσεις που αυξάνουν τόσο την ακρίβεια όσο και την ισχύ του, διατηρώντας τις κλίμακες θερμικής επιφόρτισης των δοκιμαζόμενων ψυκτρών σε επίπεδα ανάλογα του «προγόνου» του.

Συσκευές και όργανα μέτρησης

Για τις δοκιμές μας χρησιμοποιούνται τα παρακάτω όργανα και συσκευές:

Θερμόμετρο : Omega Thermometer HH374 Data logger

Πρόκειται για ένα ψηφιακό θερμόμετρο τεσσάρων καναλιών που δέχεται αισθητήρες K-type, το οποίο συνδέεται μα υπολογιστή και καταγράφει τις θερμοκρασίες σε όλα τα κρίσιμα σημεία της διάταξης ελέγχου.

Συγκεκριμένα μετρά :

1. Την θερμοκρασία της πλάκας του Loader ακριβώς κάτω από την επιφάνεια όπου ακουμπά το block της ψύκτρας.

2. Την θερμοκρασία του εισερχόμενου στην ψύκτρα αέρα.

3. Την θερμοκρασία του εξερχόμενου από την ψύκτρα αέρα

4. Την θερμοκρασία του περιβλήματος του θαλάμου του Loader.

Βολτόμετρο Α': Sauvin Arnoux C.A 5287 (4,5 digits True RMS DMM)

Μετρά την τάση ακριβώς πάνω στα άκρα των θερμαντικών στοιχείων του Loader με διακριτικοτητα 1mV / 20 V.

Με σκοπό την αύξηση της ακρίβειας έχει ρυθμιστεί να αποδίδει τον μέσο όρο των μετρήσεων του αφού έχει επιτευχθεί θερμική ισορροπία και μέχρι το τέλος κάθε βαθμίδας θερμικής επιφόρτισης της ψύκτρας.

Βολτόμετρο Β' : Metrix MTX 3283 (5,5 digits True RMS , Graphic DMM)

Μετρά την τάση στα άκρα του Shunt μέτρησης του ρεύματος που τροφοδοτεί τα θερμαντικά στοιχεία του Loader και αποδίδει τιμές ρεύματος με διακριτικότητα 1mA /50 Αmpere.

Και σε αυτό το όργανο λαμβάνεται ο μέσος όρος των τιμών της περιόδου θερμικής ισορροπίας .

Sound level meter (data logger) : CEM DT-8852. Μετρά τον θόρυβο που παράγουν οι ανεμιστήρες των ψυκτρών.

Tacho meter: Ανεξάρτητο όργανο χειρός (6234P) που μετρά με ακτίνα laser την ταχύτητα περιστροφής των ανεμιστήρων.

Fan controller: Zalman (ZM-MFC3)

Ελέγχει τους ανεμιστήρες που έχουν ρύθμιση τάσης με PWM σε ολόκληρο το φάσμα λειτουργίας τους και επίσης, ελέγχει τους ανεμιστήρες με VR ρύθμιση, αλλά μόνο στις χαμηλότερες της μέγιστης τάσης, ρυθμίσεις.

Adjustable laboratory bench top power supply:

Ελέγχει τους ανεμιστήρες με ρύθμιση VR, έτσι ώστε να τροφοδοτούνται με την μέγιστη τυπική τάση των 12,00 Vdc.

PSU A: Τροφοδοτικό ισχύος κατασκευής Cooler Master,(V-650 S) με ιδιαίτερη σταθερότητα στην παρεχόμενη τάση, για την τροφοδότηση του loader αλλά και των άλλων συσκευών ελέγχου (fan controller, Ήφαιστος)

PSU Β: Τροφοδοτικό βιομηχανικής κατασκευής με δυνατότητα remote sense, το οποίο τροφοδοτεί τον Ήφαιστο και φροντίζει για την βέλτιστη δυνατή διόρθωση των αναπόφευκτων πτώσεων τάσης στους αγωγούς ισχύος του συστήματος δοκιμών.

Μεθοδολογία δοκιμών και μετρήσεων

Προετοιμασία.

Η προετοιμασία για την εγκατάσταση της ψύκτρας πάνω στον "Ήφαιστο" ακολουθεί πάντα συγκεκριμένα βήματα στα οποία λαμβάνεται υπόψη η ανάγκη για κατά το δυνατόν ακριβή αναπαραγωγή των συνθηκών στήριξης της ψύκτρα σε μια πραγματική μητρική.

Για τον λόγο αυτό, πάντα χρησιμοποιούνται τα παρελκόμενα στήριξης που συνοδεύουν την ψύκτρα και αφορούν την επάνω επιφάνεια της μητρικής και φυσικά γίνεται έλεγχος για την τήρηση των σχετικών αποστάσεων, έτσι ώστε η δύναμη σύσφιξης της ψύκτρας επάνω στο block του loader να είναι ίδια με αυτήν που θα εξασκείται σε μια πραγματική εγκατάσταση.

Εδώ να σημειωθεί ότι για τις δοκιμές χρησιμοποιείται πάντα η ίδια -υψηλής ποιότητας- θερμοαγώγιμη πάστα (Arctic MX-4), έτσι ώστε οι μετρήσεις να μην επηρεάζονται από τo εκάστοτε παρεχόμενo με την ψύκτρα TIM.

Στην συνέχεια τοποθετούνται οι κινητοί αισθητήρες θερμοκρασίας πάντα στις ίδιες αναλογικά θέσεις (π.χ. ο αισθητήρας της θερμοκρασίας του εισερχόμενου αέρα τοποθετείται στον νοητό άξονα του ανεμιστήρα εισόδου της ψύκτρας και σε απόσταση 5cm από αυτόν).

Κάθε δοκιμής προηγείται μια περίοδος θερμικής προετοιμασίας, προκειμένου η διαδικασία των δοκιμών να εξελίσσεται πάντα στις ίδιες συνθήκες και σε αυτές φυσικά συμπεριλαμβάνεται και η θερμοκρασία του χώρου, η οποία διατηρείται στους 25 +/- 1 βαθμούς Celsius.

Με τον τρόπο αυτό ελαχιστοποιούνται οι "τυχαίες" μεταβλητές που επηρεάζουν την δοκιμή και έχουμε αποτελέσματα ακριβή και αναπαράξιμα.

Διαδικασία δοκιμών.

1. Η δοκιμή αυτή καθ' αυτή συνίσταται στην εφαρμογή της θερμικής καταπόνησης της ψύκτρας σε έξη βήματα, ίσης ισχύος το κάθε ένα (περίπου 60 Watt).

2. Κάθε θερμικό βήμα διατηρείται μέχρι να επιτευχθεί η θερμική ισορροπία της ψύκτρας.

3. Η θερμική εξέλιξη της δοκιμής παρακολουθήται σε πραγματικό χρόνο μέσω PC που είναι συνδεδεμένο στο Θερμόμετρο και παρακολουθεί και καταγράφει τις λαμβανόμενες τιμές των τεσσάρων αισθητήρων του "Ηφαίστου".

4. Μετά την επίτευξη της θερμικής ισορροπίας, ο χρόνος δοκιμής του κάθε βήματος παρατείνεται για τον απαραίτητο χρόνο, έτσι ώστε να καταγραφούν αρκετές μετρήσεις με το σύστημα {Ψήκτρα - "Ήφαιστος"} σε ισορροπία.

5. Παράλληλα από την στιγμή που θα επιτευχθεί η θερμική ισορροπία μέχρι και την επόμενη αλλαγή "βήματος", καταγράφεται και ο μέσος όρος των τιμών της τάσης και της έντασης των θερμαντικών στοιχείων του loader.

6. Με την ολοκλήρωση των καταγραφών του συγκεκριμένου βήματος, προχωράμε αμέσως στο επόμενο -και μεγαλύτερης θερμικής ισχύος- βήμα και ακολουθεί η ανάλογη διαδικασία μέχρι την ολοκλήρωση της δοκιμής αυτής.

Πλήθος και τύπος δοκιμών.

Κάθε ψύκτρα και ανάλογα με τον τύπο και την μορφή της, δοκιμάζεται σε τρεις στάθμες ροής αέρα (max = 12Vdc, medium= 9Vdc, min=7Vdc) και σε τρεις βασικούς προσανατολισμούς (οριζόντια, πλάγια, κατακόρυφα).

Επίσης γίνεται δοκιμή προσδιορισμού του φάσματος μεταβολής της θερμικής αντίστασης της ψύκτρας σε μεταβλητή ροή αέρα και εφόσον συμπεριλαμβάνεται στις τεχνικές προδιαγραφές του κατασκευαστή της ψύκτρας, γίνεται και δοκιμή της, με μηδενικό airflow (Fanless mode) και στον κατάλληλο για κάθε ψύκτρα προσανατολισμό έτσι ώστε τα πτερύγιά της να μπορούν να αξιοποιήσουν το φυσικό ανοδικό ρεύμα του θερμού αέρα!

Επειδή όμως είμαστε στο TheLab και μας αρέσει να το ψάχνουμε "παραπέρα", ανάλογα με την κάθε ψύκτρα γίνονται και επιπλέον δοκιμές που απαντάνε σε ερωτήματα που ενδεχομένως έχει κάθε χρήστης, όπως είναι:

"Αν βάλω πιο ισχυρό ανεμιστήρα, θα κερδίσω σε θερμοκρασία;"

Με αυτό σαν σκέψη, γίνονται δοκιμές με ισχυρότερους ανεμιστήρες και εφόσον το επιτρέπει η ψύκτρα, και με περισσότερους ανεμιστήρες , με την προσθήκη ανεμιστήρων σε θέσεις που μπορεί να πάρει -προαιρετικά- ανεμιστήρες η ψύκτρα, έτσι ώστε να έχουμε μια εμπεριστατωμένη γνώμη, του αν και πόσο αξίζει, η όποια ανάλογη "επέμβαση" .

Επεξεργασία μετρήσεων.

Μέσα στα πλαίσια της προσπάθειας για την κατά το δυνατόν μεγαλύτερη ακρίβεια στα αποτελέσματα των μετρήσεων, φυσική συνέχεια είναι η επιλογή της εξαγωγής μετρήσεων που βασίζονται αποκλειστικά στη μέση τιμή που μας δίνει η δειγματοληψία τιμών από το τελικό τμήμα της καμπύλης των θερμοκρασιών , όπου έχει πλέον επιτευχθεί βέβαιη σταθεροποίησή τους.

Οι τιμές αυτές τροφοδοτούνται στο κατάλληλο πρόγραμμα επεξεργασίας και από αυτό εξάγονται όλοι οι πίνακες και γραφήματα που βλέπετε στα review.

Παρουσίαση μετρήσεων.

Τα αποτελέσματα αυτά, χωρίζονται σε δυο κατηγορίες, σε αυτά που πλαισιώνουν την σελίδα των μετρήσεων και αποτελούν το "κορμό" του review και σε αυτά που προχωράνε σε περισσότερο βάθος και μπαίνουν στην σελίδα με τον συνώνυμo τίτλο.

Εκεί μπορούμε να δούμε -κατά περίπτωση λεπτομέρειες- σημαντικές, είτε γιατί είναι κάτι νέο, είτε γιατί πρόκειται για μια ιδιαίτερη περίπτωση όπου αποκαλύπτονται χαρακτηριστικά και ιδιότητες των μέσων ψύξης που δεν έχουν τύχει της ευρείας συζήτησης.

Και στις δύο αυτές σελίδες, σημαντικό ρόλο παίζουν τα γραφήματα γιατί αποκαλύπτουν χαρακτηριστικά και μεταβολές που δεν είναι ευδιάκριτες από τους πίνακες.

Απαραίτητο συμπλήρωμα όλων αυτών, είναι και η αντιπροσωπευτική παρουσίαση των γραφικών απεικονίσεων που λαμβάνονται από το θερμόμετρο, οι οποίες αποτελούν μεγάλη βοήθεια στην οπτική αποτύπωση αυτών που οι λέξεις και οι αριθμοί δύσκολα μπορούν να πετύχουν.

Έγινε επεξεργασία από Seafalco
Link to comment
Share on other sites

Πολλα συγχαρητηρια σε ολους!

Πρωτομαστορα & ομαδα-παρεακι

Αξιοι!

το compact μεγεθος σε σχεση με ολα τα ενσωματωμενα υποσυστηματα ειναι πραγματικα εντυπωσιακο!

πρεπει να ελιωσαν πολλα μολυβια στο σχεδιασμο...

προταση για ενδεχομενο μελλοντικου rev B του heat plate

να συμπεριλαβετε διαφορετικες διαταξεις στο Loader για να προσομειωνει φορτο 4/6/8 πυρηνων αντιστοιχα

με το οποιο θα μπορουμε να διαπιστωνουμε εαν τελικα ο προσανατολισμος κατα το mounting ψυκτρας/block,

η εισοδος/εξοδος ή ακομα και το jetplate ενος waterblock εχουν διαφορετικη αποδοση αναλογα με το cpu που ψυχουν

Ανυπομονω για τις πρωτες δοκιμες κι αποτελεσματα!
