OCZ StealthXStream II 600 review

Στη σημερινή παρουσίαση θα δοκιμάσουμε ένα οικονομικό PSU από την καινούρια σειρά StealthXStream II, της OCZ. Το StealthXStream II 600 (600SXS2) υπόσχεται efficiency που αγγίζει το 85%, "κρύα" λειτουργία χάρις στον 120mm ανεμιστήρα που φοράει και καλύπτεται από 3 χρόνια εγγύηση από τη μαμά OCZ. Στη συνέχεια της παρουσίασης θα διαπιστώσουμε αν πραγματοποιεί αυτά που υπόσχεται, μιας και ένα οικονομικό PSU από μια επώνυμη εταιρία σίγουρα θα ενδιαφέρει πολλούς χρήστες.



Τα κύρια χαρακτηριστικά του 600SXS2 παραθέτονται στον παρακάτω πίνακα.

Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του 600SXS2, οι οποίες είναι όλες σταθερές (captive).

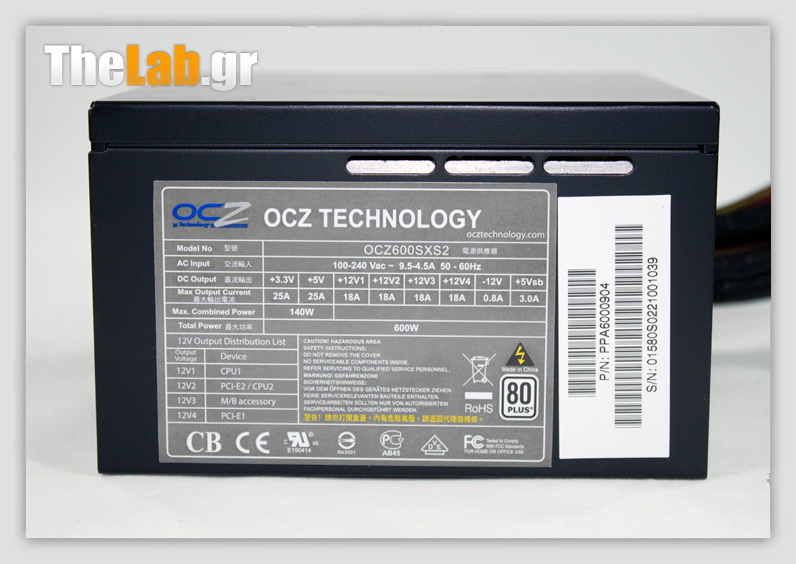

Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του 600SXS2.

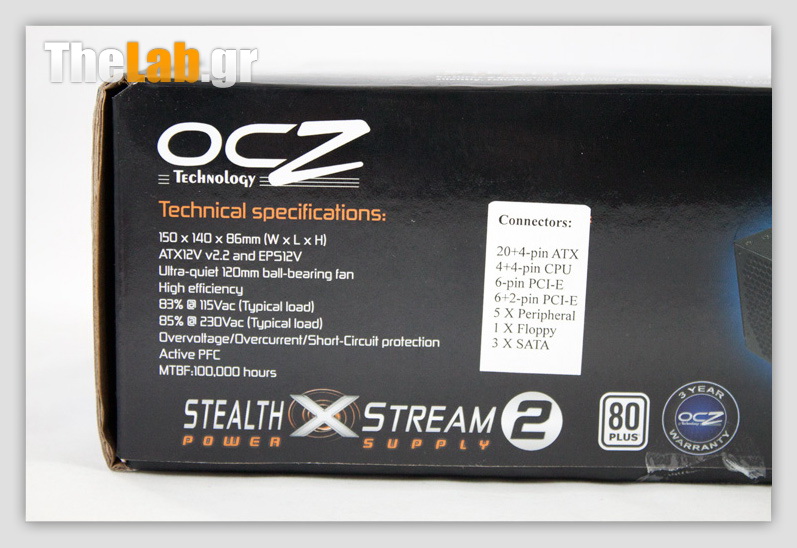

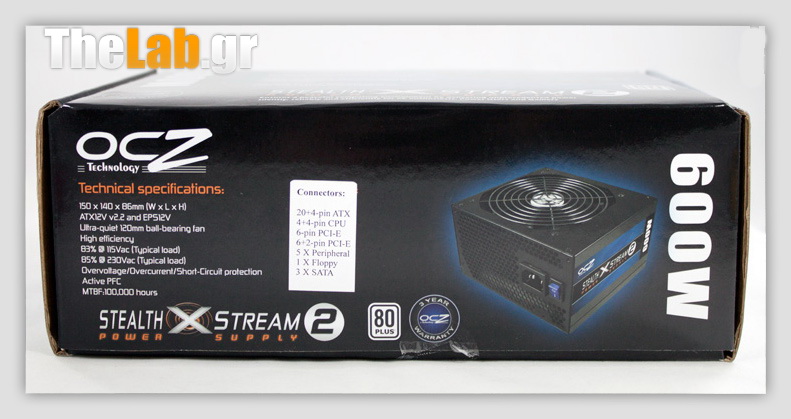

Τέσσερα ολόκληρα 12V rails σε ένα 600αρι PSU είναι υπέρ-αρκετά ως πολλά. Παραδόξως η OCZ δεν αναφέρει την maximum combined ισχύ για τα 12V rails. To μικρό OCZ έρχεται μέσα σε μια αντίστοιχα μικρή συσκευασία που φωνάζει από μακρυά ότι κρύβει μέσα της ένα budget PSU.

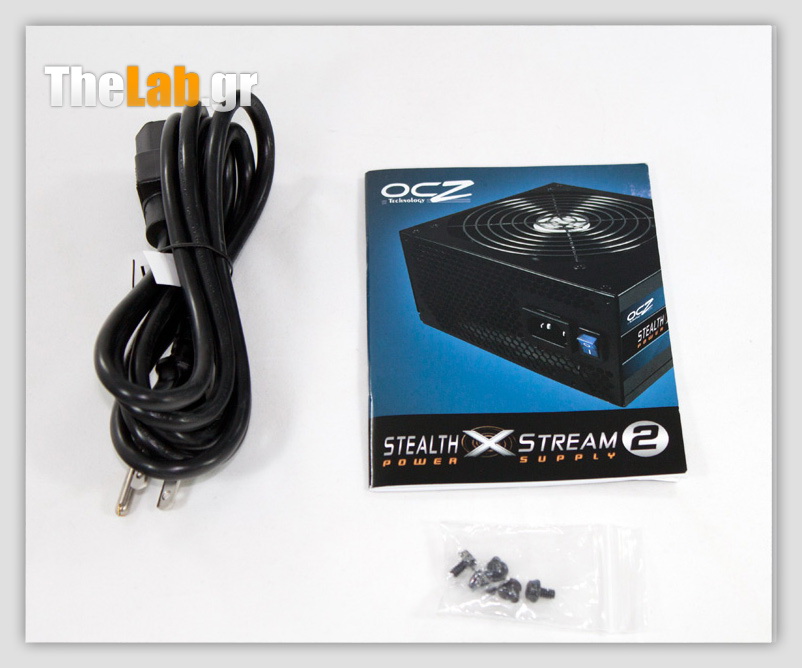

Τα συνοδευτικά του 600SXS2 περιορίζονται σε ένα καλώδιο τροφοδοσίας, που στο δείγμα μας ήταν Αμερικάνικου τύπου, σε ένα εγχειρίδιο χρήσης, σε 4 βίδες και σε μια δέστρα καλωδίων που δε φαίνεται στην παρακάτω φωτογραφία.

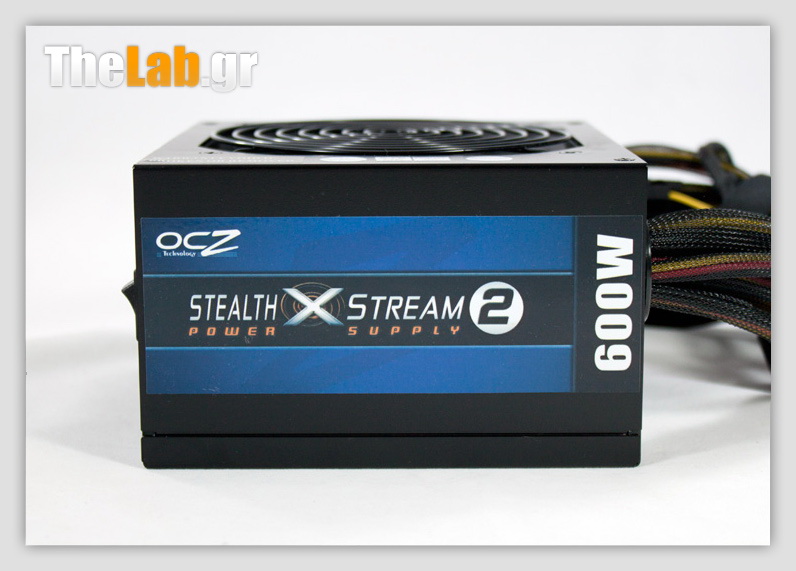

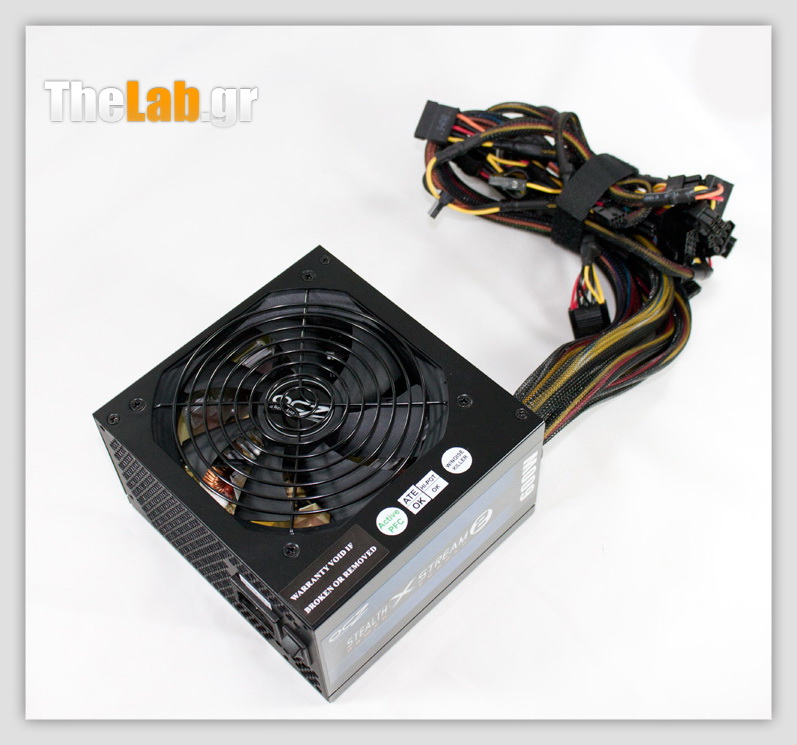

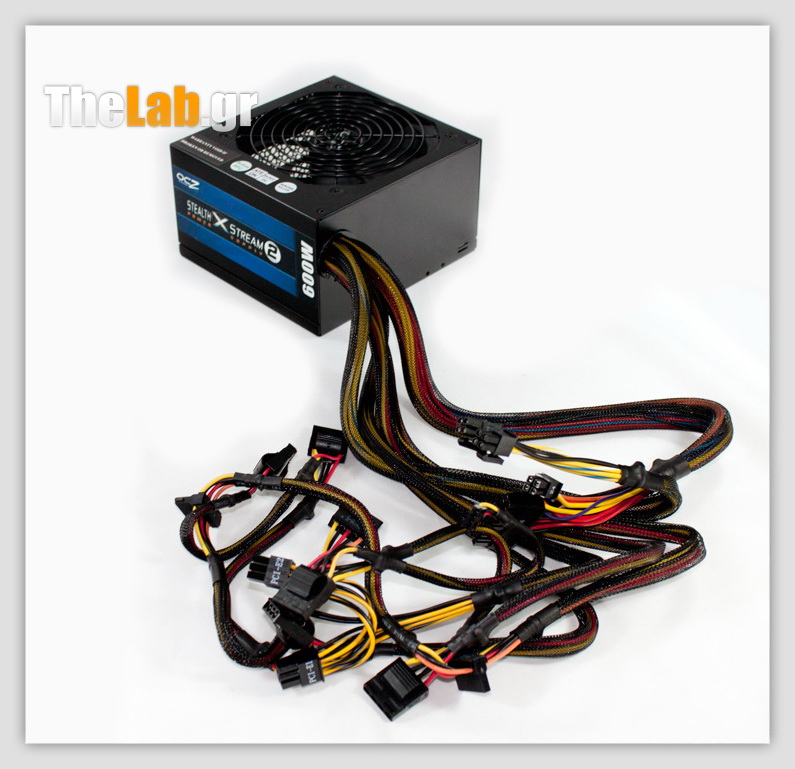

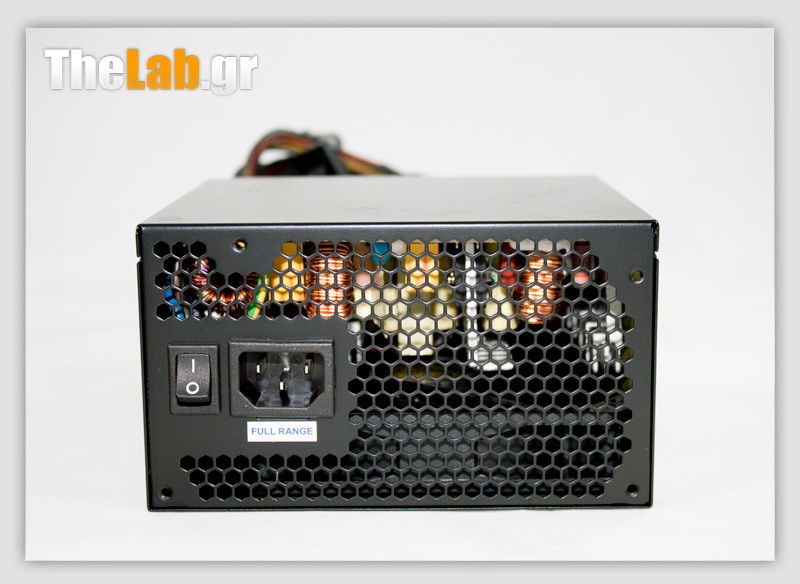

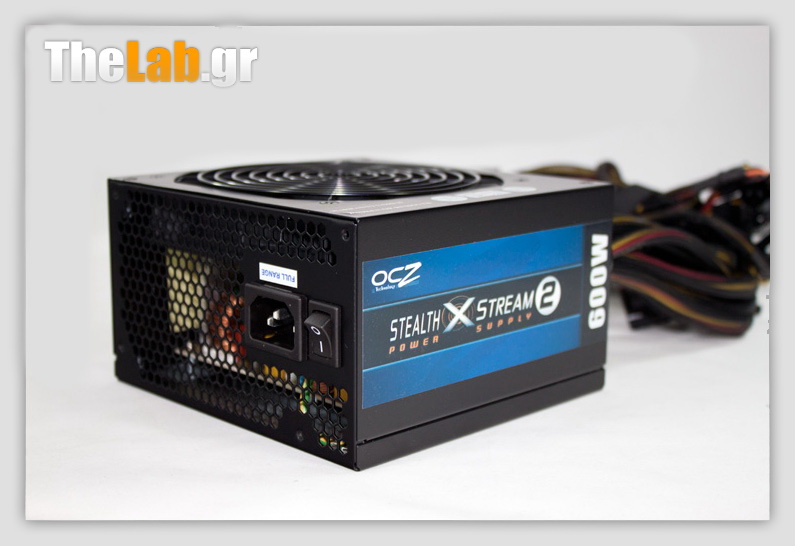

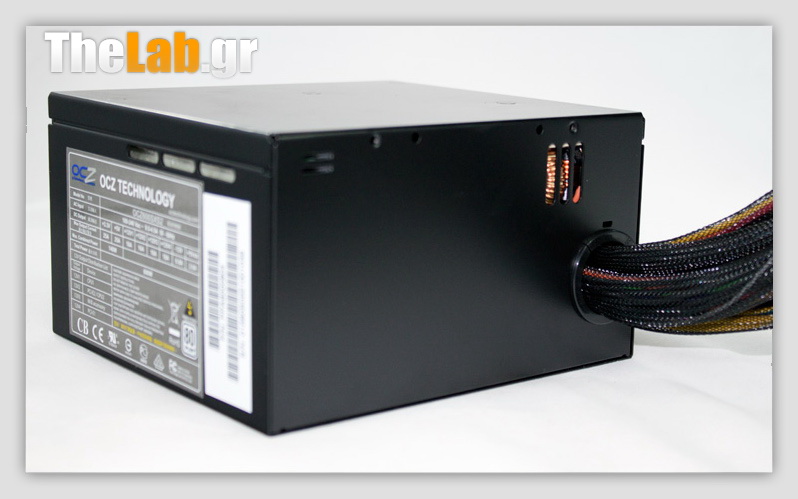

Και ακολουθούν όπως πάντα οι φωτογραφίες του ίδιου του PSU.



Ο ΟΕΜ κατασκευαστής του 600SXS2 είναι η αγαπημένη εταιρία της OCZ, η FSP.

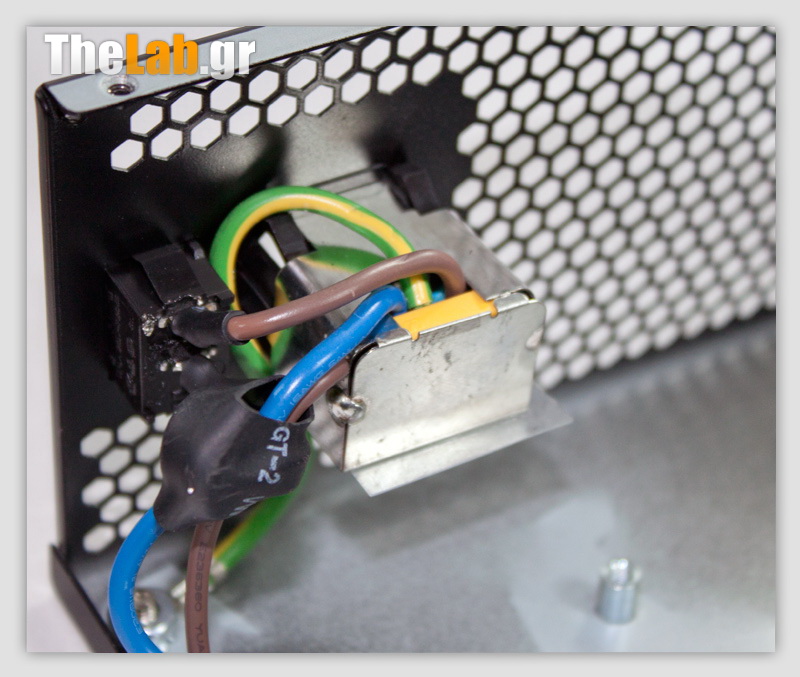

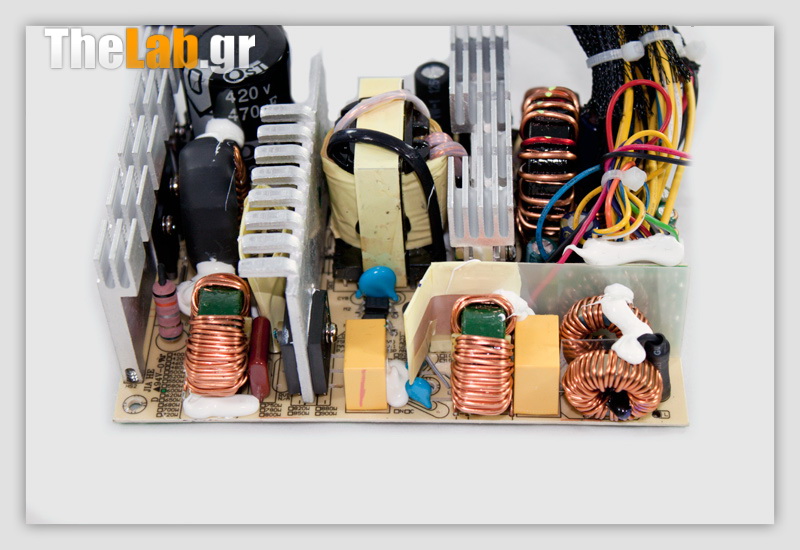

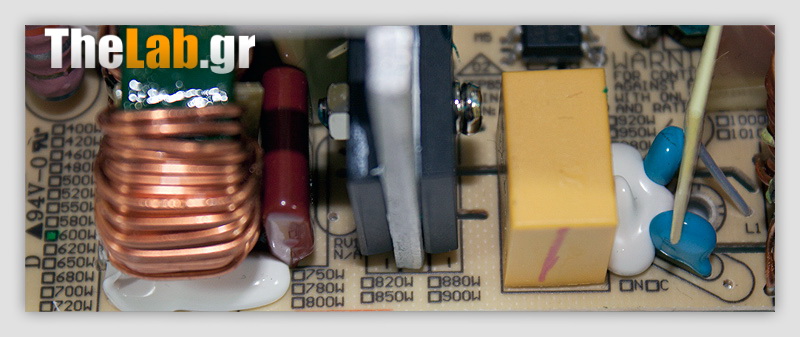

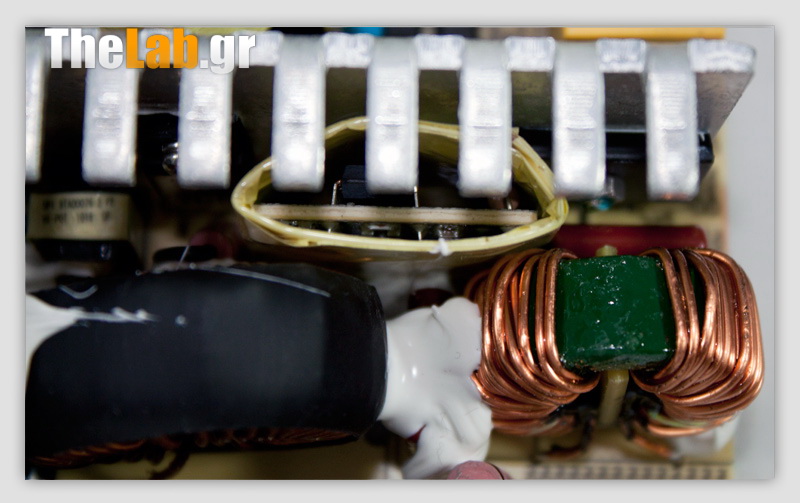

Το πρώτο μέρος του transient φίλτρου βρίσκεται όπως πάντα πίσω από την υποδοχή τροφοδοσίας και φιλοξενείται μέσα σε μια semi-fixed (διότι με λίγη βοήθεια από το κολλητήρι ανοίγει εύκολα) κατασκευή. Εκεί βρίσκουμε 2Υ και 1Χ πυκνωτές. Στο δεύτερο μέρος υπάρχουν 2Χ, 2Υ πυκνωτές, 3 πηνία (+1 ακόμη μετά τις γέφυρες ανόρθωσης) και απολύτως κανένα βαρίστορ! Δεν μπορούμε να καταλάβουμε γιατί η FSP δε χρησιμοποιεί βαρίστορ στα PSU της. Και στο Z550 που είχαμε παρουσιάσει πριν από λίγο καιρό, εδώ στο TheLab, το βαρίστορ έλειπε.

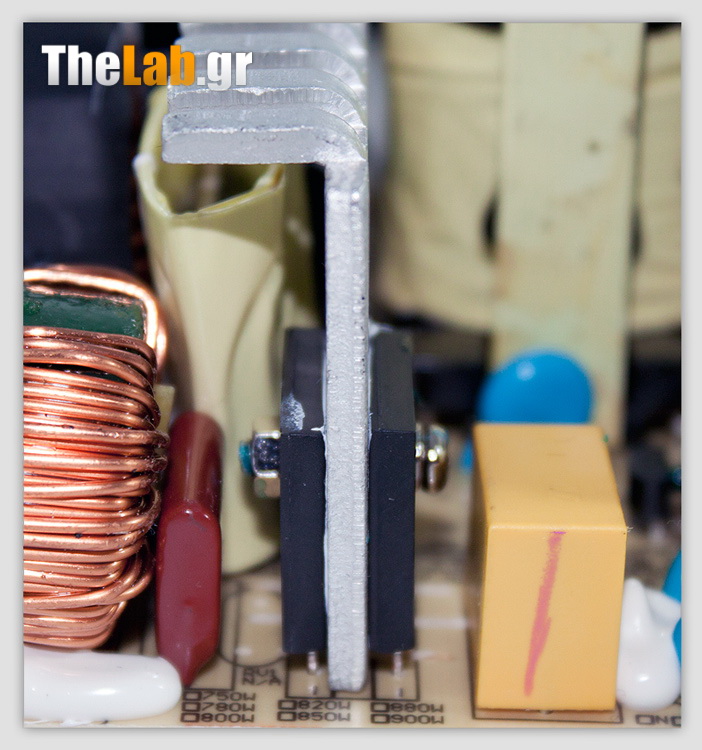

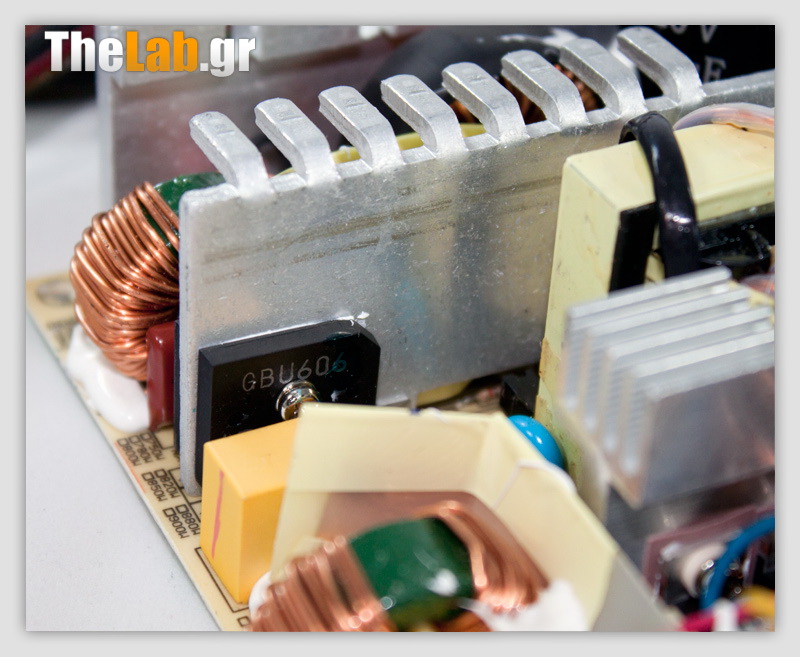

Μετά το transient φίλτρο συναντούμε 2 γέφυρες ανόρθωσης (GBU606), τοποθετημένες πάνω σε μια ψύκτρα για μεγαλύτερη απόδοση.

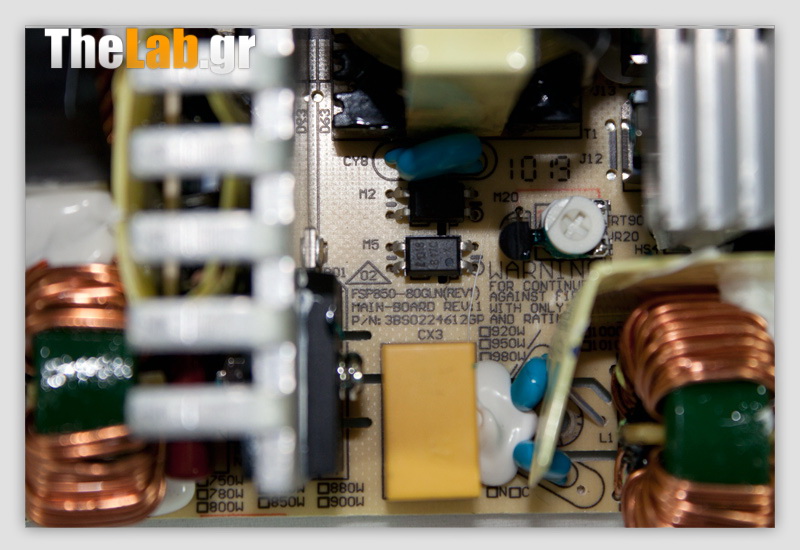

Προχωρώντας στο APFC κύκλωμα συναντούμε και την πλακέτα με το ελεγκτή PFC/PWM.

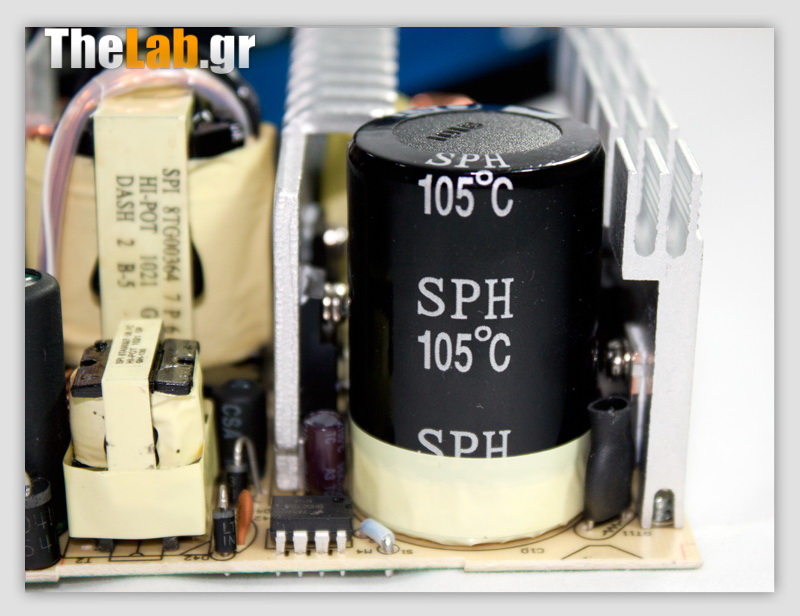

Ο πυκνωτής εξομάλυνσης (420V, 470μF, 105C) του APFC κυκλώματος είναι κατασκευασμένος από την Taiwan Ostor Corporation (OST) μια εταιρία με προϊόντα που δε διεκδικούν και δάφνες όσον αφορά την ποιότητά τους.

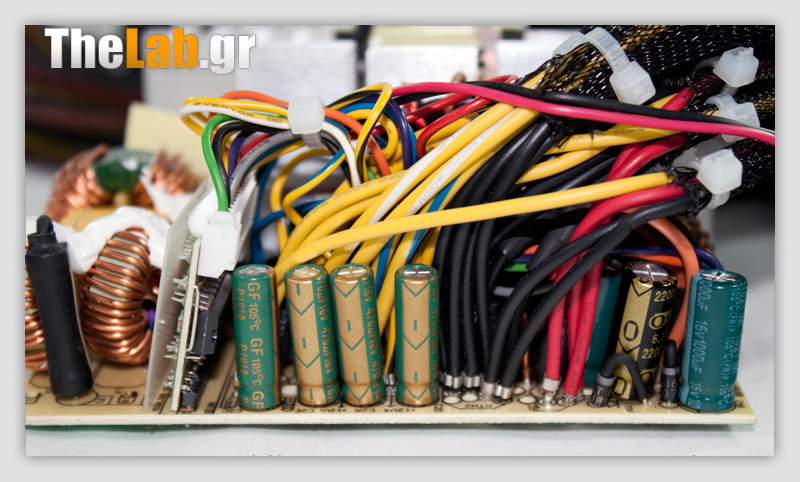

Στο δευτερεύων μέρος όλοι οι πυκνωτές (οι πιο πολλοί είναι κατασκευασμένοι από την CapXon, μια αρκετά αξιόπιστη εταιρία) είναι ευτυχώς υψηλής θερμοκρασίας (105C).

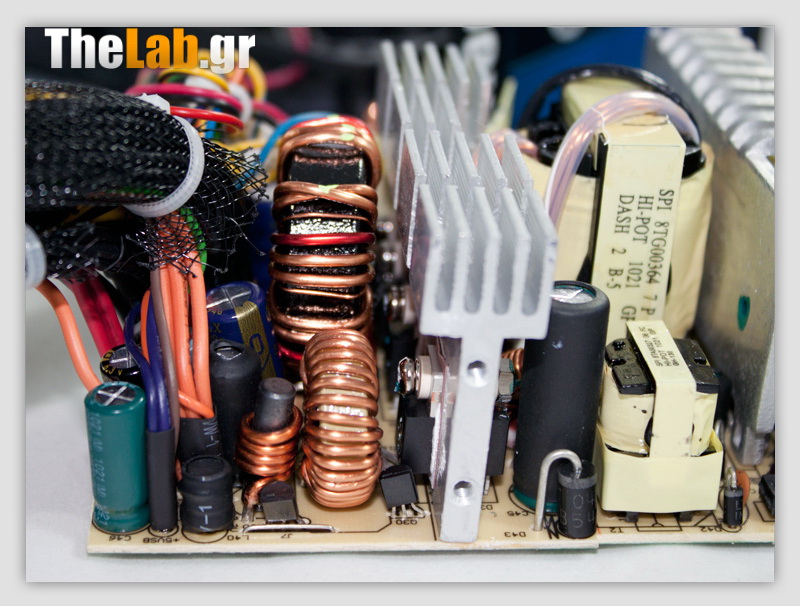

Στην παρακάτω φωτογραφία διακρίνονται μόνο 2 πηνία (ένα μεγάλο και ένα αρκετά μικρότερο). Αυτό σημαίνει ότι έχουμε group regulation για την παραγωγή των κυρίων τάσεων. Αν υπήρχε ανεξάρτητο regulation για κάθε τάση τότε τα πηνία θα ήταν 3 (αν και αυτό δεν είναι και ο κανόνας μιας και πάλι μπορεί την έξοδο του κύριου μετασχηματιστή να την μοιράζονται τα 5 και 3.3V, ενώ για πραγματικά ανεξάρτητο regulation θα πρέπει να υπάρχει ξεχωριστή έξοδος για κάθε κύρια τάση).



Όσον αφορά τώρα την ποιότητα των κολλήσεων της κεντρικής πλακέτας του PSU, αυτή κρίνεται ως μέτρια.

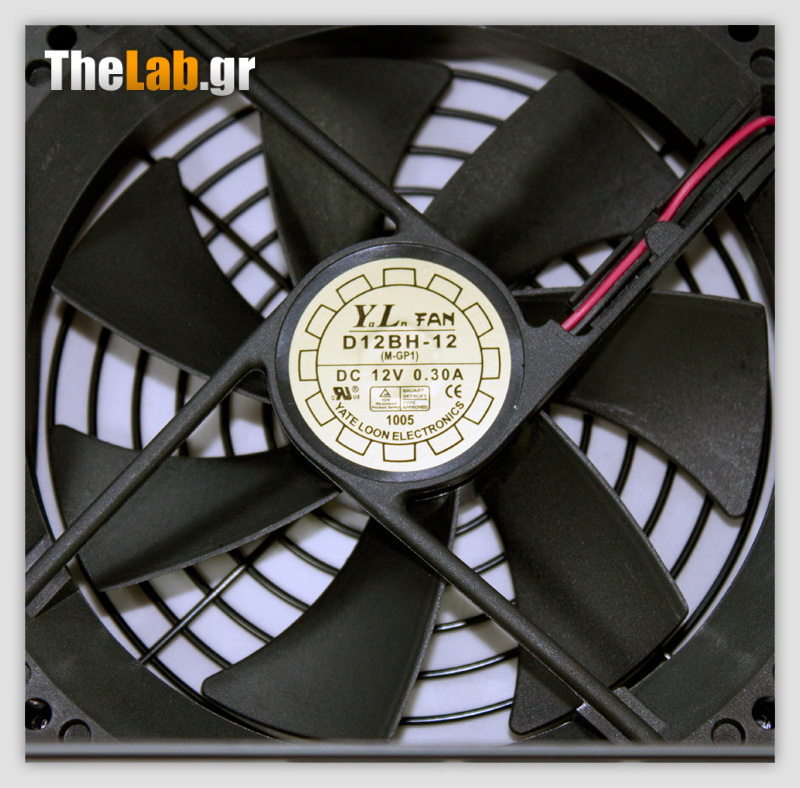

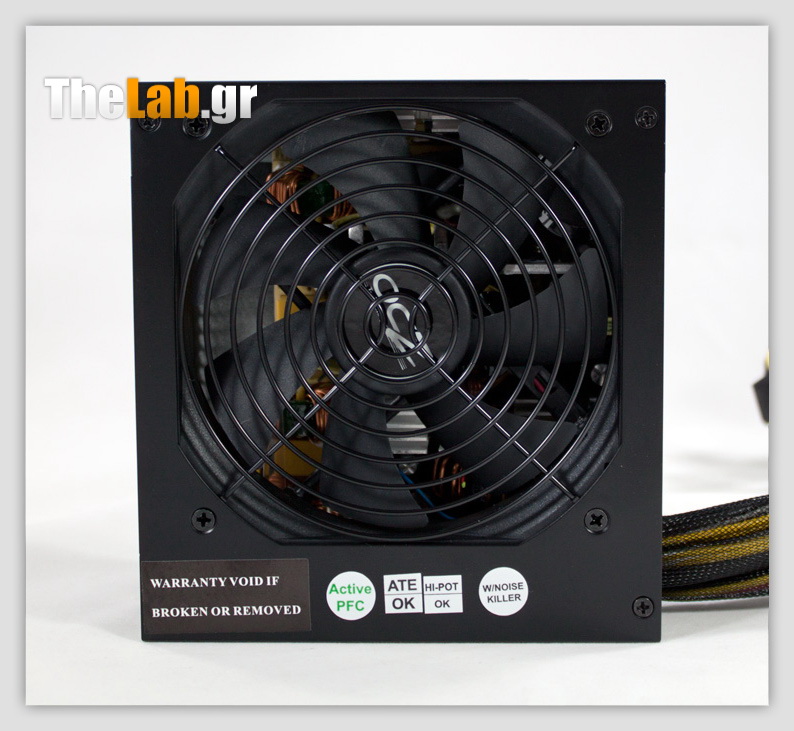

Ο 120mm ανεμιστήρας (2300RPM, 89CFM, 41dB) κατασκευάζεται από την Yate Loon Electronics.



Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του γνωστού σε όλους σας Fagana. Την υπόλοιπη παρέα αποτελούν ένας παλμογράφος DS1M12 (Stingray) της USB-Instruments, ένα θερμόμετρο και ένα power meter (Prova WM-01). Τέλος, το ένα Hot Box συμπληρώνει την ομάδα. Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του 600SXS2 (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60% 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το 600SXS2. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.

Τα αποτελέσματα των CL tests μαρτυρούν ότι έχουμε group regulation, γιαυτό και στο CL1 το 5V rail είναι εκτός ορίων και το 12V rail είναι μια τρίχα κάτω από το όριο. Στα υπόλοιπα tests (1-6) το voltage regulation είναι αρκετά καλό και το efficiency είναι της τάξης του 80 plus Bronze. Ας δούμε τώρα σε τι επίπεδα κυμαίνεται το efficiency του 600SXS2 σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 40, 65 και 95W.

Η απόδοση του 600SXS2 είναι τυπική για ένα PSU χαρακτηρισμένο ως απλό 80 plus. Ωστόσο θα θέλαμε στο test#2 το efficiency να μην ήταν μικρότερο του 80%. Ακολουθούν δύο γραφήματα τα οποία αναπαριστούν τις τιμές efficiency καθώς και τα τιμές των volts των κύριων rails, που καταγράψαμε κατά τη διάρκεια όλων των δοκιμών, πλην των CL1 και CL2 tests.



Στις επόμενες δοκιμές θα δούμε την ανταπόκριση (transient response) του 600SXS2 σε απότομες μεταβολές του φορτίου. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το διακόπτη εκίννησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).

Transient Response Tests
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V
[/URL]





Και στις 3 δοκιμές που κάναμε οι αιχμές ήταν πολύ μικρές και το rise time βρισκόταν, σε όλες τις περιπτώσεις, εντός ορίων.

Έφτασε και η ώρα για τις μετρήσεις ripple.. Ο Φαγάνας πήρε μπροστά και το μικρό OCZ παλεύει με νύχια και με δόντια για να τη βγάλει καθαρή.

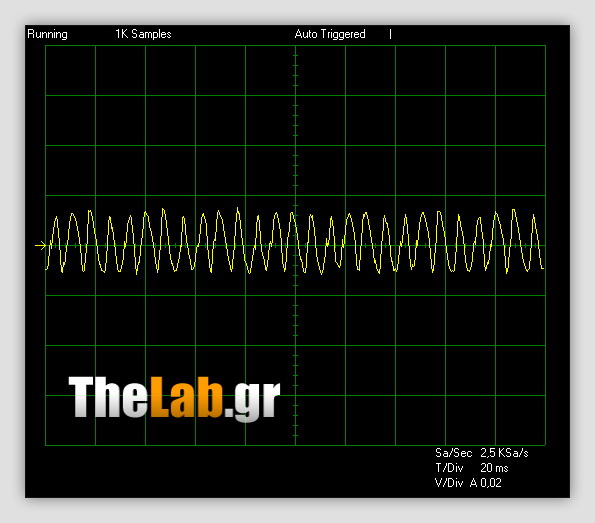

Εντέλει το 600SXS2 όχι μόνο την έβγαλε καθαρή από το Φαγάνα και τις άγριες διαθέσεις του αλλά σημείωσε και πολύ καλές επιδόσεις. Το ripple του κυμάνθηκε σε πολύ χαμηλά επίπεδα, ιδιαίτερα στα +12V. Στα 5V και 3.3V το ripple, στη χειρότερη των περιπτώσεων, ήταν στο μισό του ορίου που προβλέπει το πρότυπο ΑΤΧ. Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.



To 600SXS2 ανήκει στην καινούρια σειρά PSUs της OCZ, την StealthXStream II, η οποία λανσαρίστηκε πρόσφατα. Πρόκειται για οικονομικά PSUs τα οποία υπόσχονται πολύ καλές επιδόσεις και efficiency που αγγίζει το 85%. Τουλάχιστον στην περίπτωση του 600SXS2 κάτι τέτοιο όντως ισχύει, όπως διαπιστώσαμε από τις εξονυχιστικές δοκιμές στις οποίες το υποβάλαμε. Το κυριότερο μειονέκτημα που εντοπίσαμε στο συγκεκριμένο PSU είναι η ύπαρξη πολύ λίγων SATA connectors (μόλις τρεις). Θα περιμέναμε τουλάχιστον τους διπλάσιους, για ένα 600αρι PSU.

Περιληπτικά τα πλεονεκτήματα / μειονεκτήματα του 600SXS2 της OCZ είναι τα παρακάτω:

Πλεονεκτήματα


• Χαμηλό ripple σε όλα τα tests και καλό voltage regulation στα tests# 1-6
• Efficiency της τάξης του 80 plus Bronze, παρόλο που η ίδια η OCZ το δηλώνει ως απλό 80 plus

Μειονεκτήματα


• Μέτριο voltage regulation στα CL1 και CL2 tests, κάτι που οφείλεται στην ύπαρξη group regulation
• Δε διαθέτει βαρίστορ (MOV) στο transient φίλτρο του, οπότε όσοι το αγοράσετε να το χρησιμοποιείται πάντα με UPS ή κάποιο surge protector
• Μόνο 3 SATA connectors
• Σε μικρά φορτία το efficiency είναι αρκετά χαμηλό

Αν λάβουμε υπόψη όλα τα παραπάνω, η βαθμολογία που αποσπά το 600SXS2 είναι:



Ευχαριστούμε την OCZ για τη διάθεση του δείγματος της δοκιμής. Το καθιερωμένο tip ακολουθεί τώρα: το PSU της επόμενης δοκιμής απευθύνεται και αυτό σε budget συστήματα και διαθέτει 150W περισσότερα από το PSU που μόλις σας παρουσιάσαμε.
