Κατασκευή καλόγερου. Part-1



Καλημέρα/καλησπέρα.:)

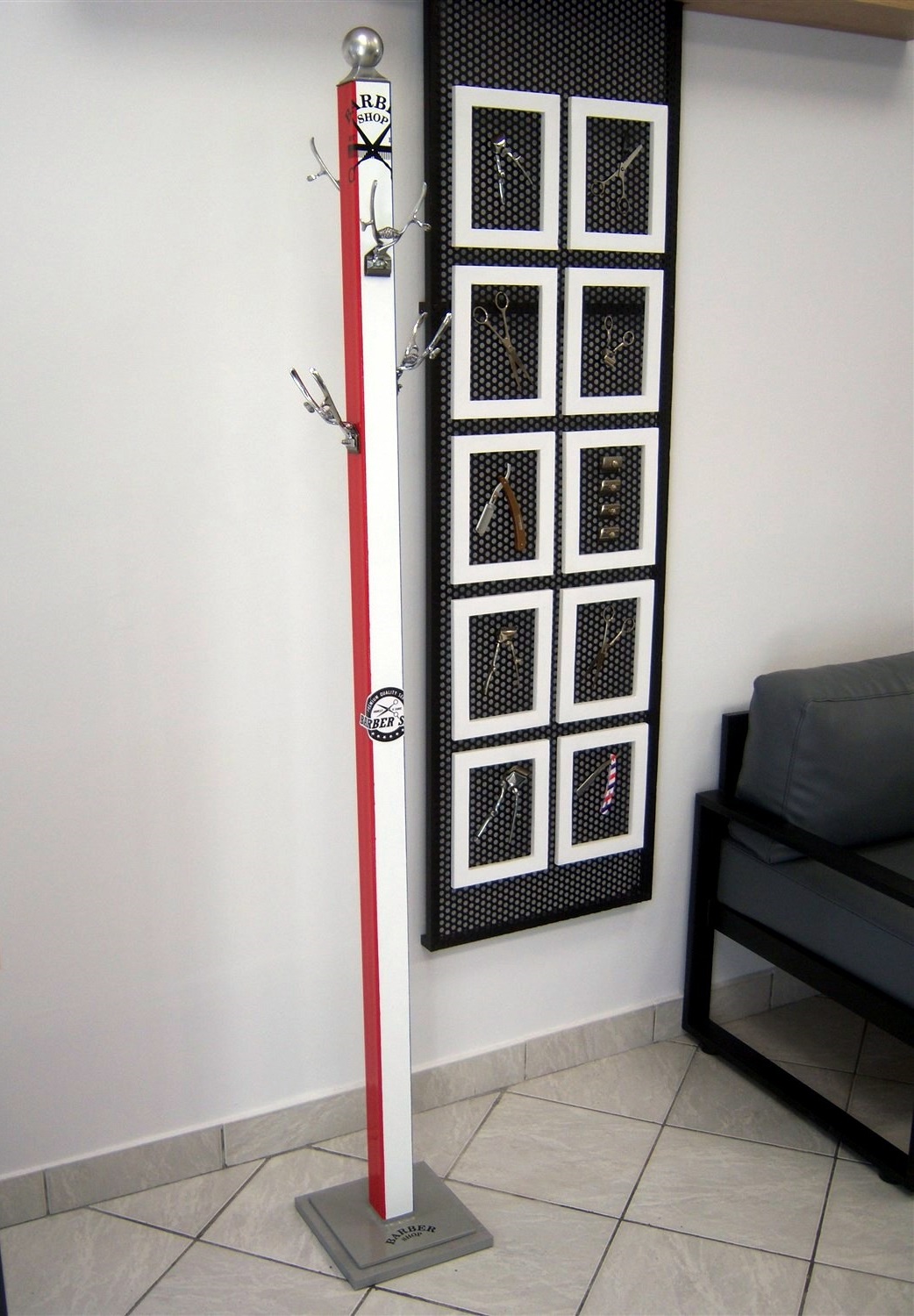

Μια κατασκευή λίγο έξω από τα συνηθισμένα, ένας καλόγερος που θα τοποθετηθεί σε κατάστημα, γι'αυτό και θα πρέπει να  συνάδει αισθητικά αλλά και θεματικά με το μαγαζί. Αν πέτυχε τον σκοπό του θα μου πείτε στο τέλος.

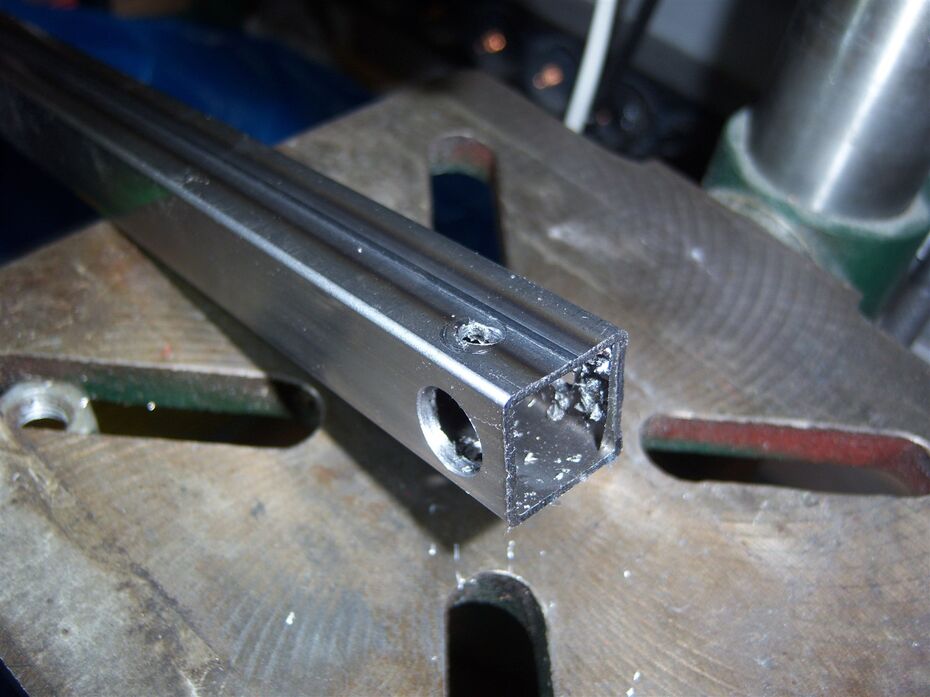

Αποφάσισα να τον κάνω "heavy duty" που λένε και στο χωριό μου. Κόπηκε στη στράντζα η βάση 22x22cm πάχους 8mm, και επάνω της κολλήθηκε μια κοιλοδοκός 60x60x2mm, ύψους 185cm.

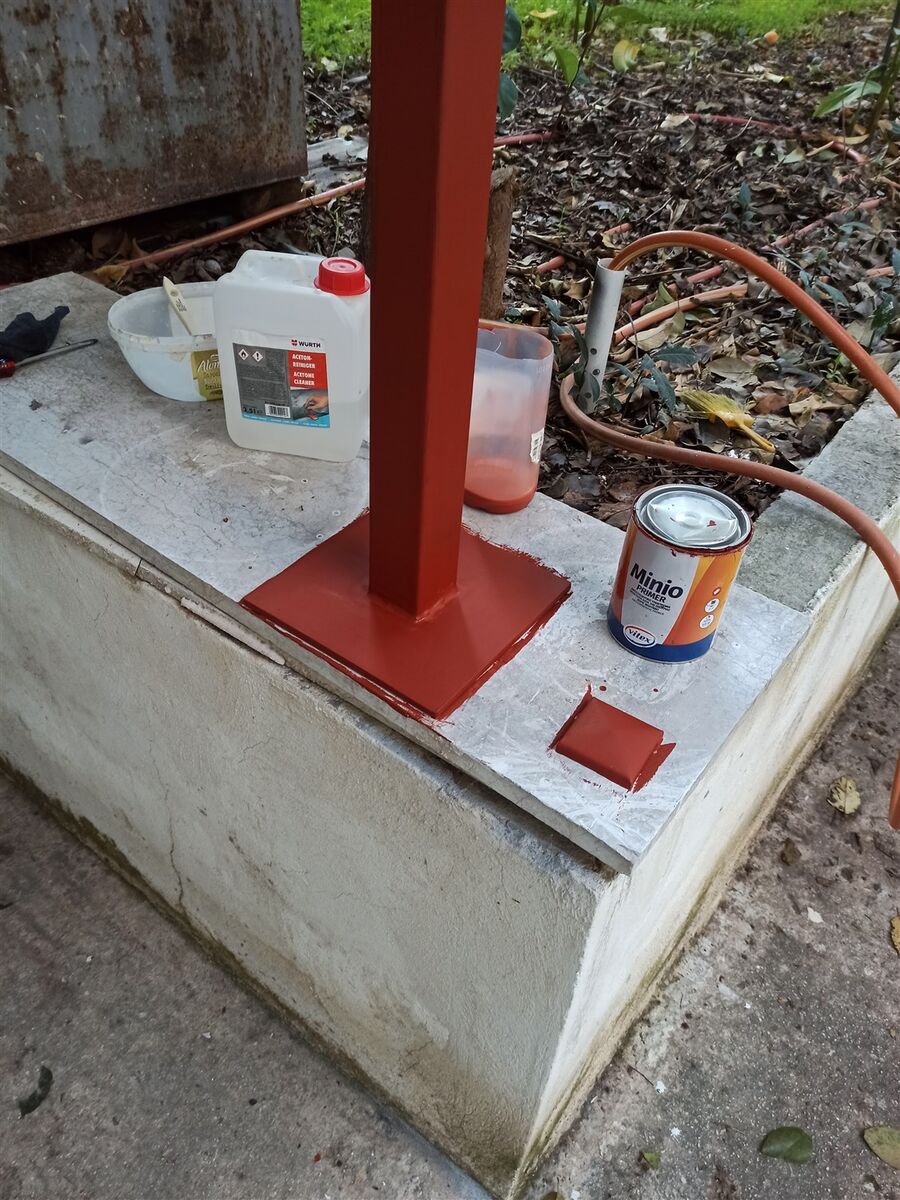

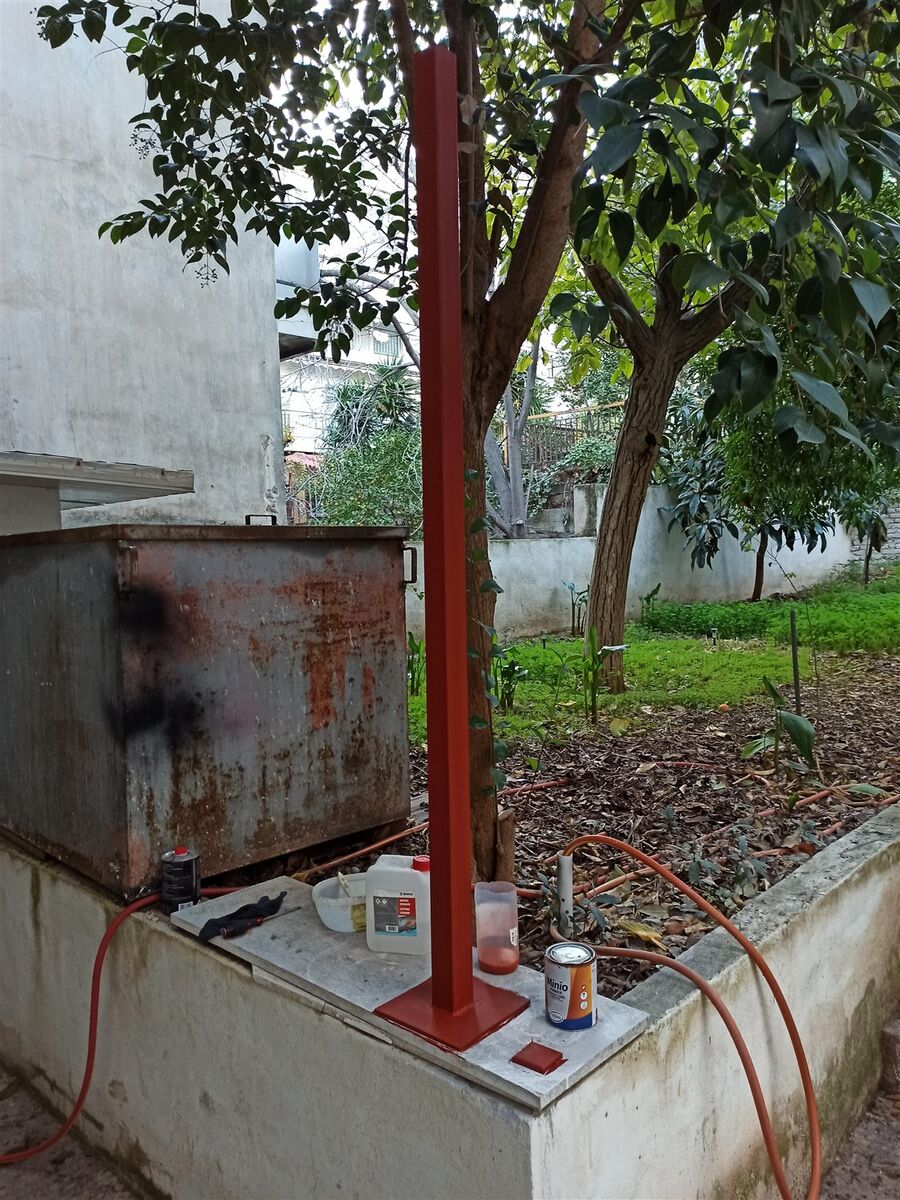

Βάφτηκε αρχικά με τρία χέρι primer.

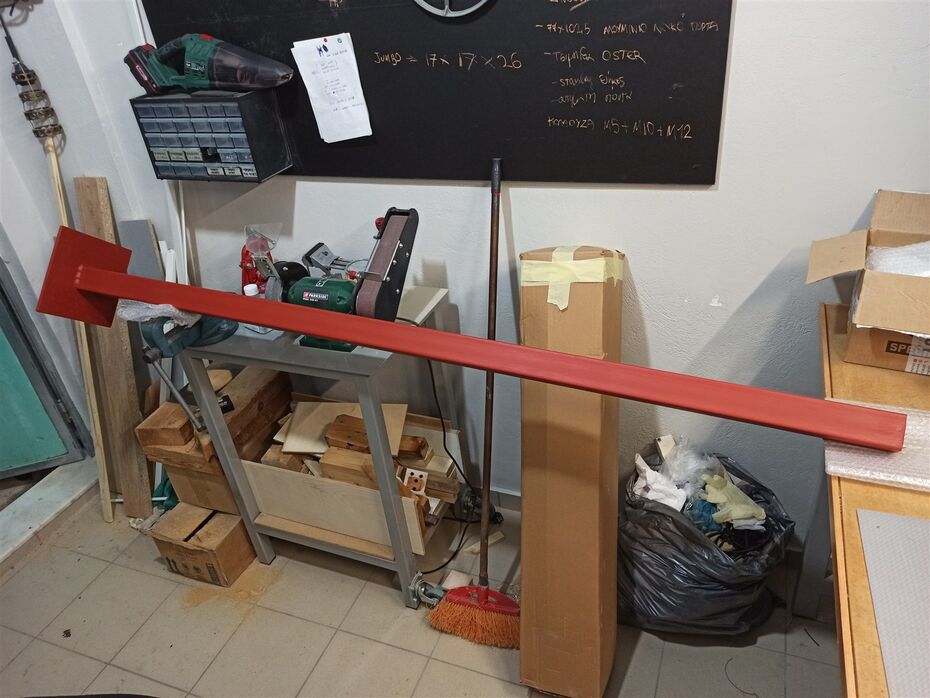

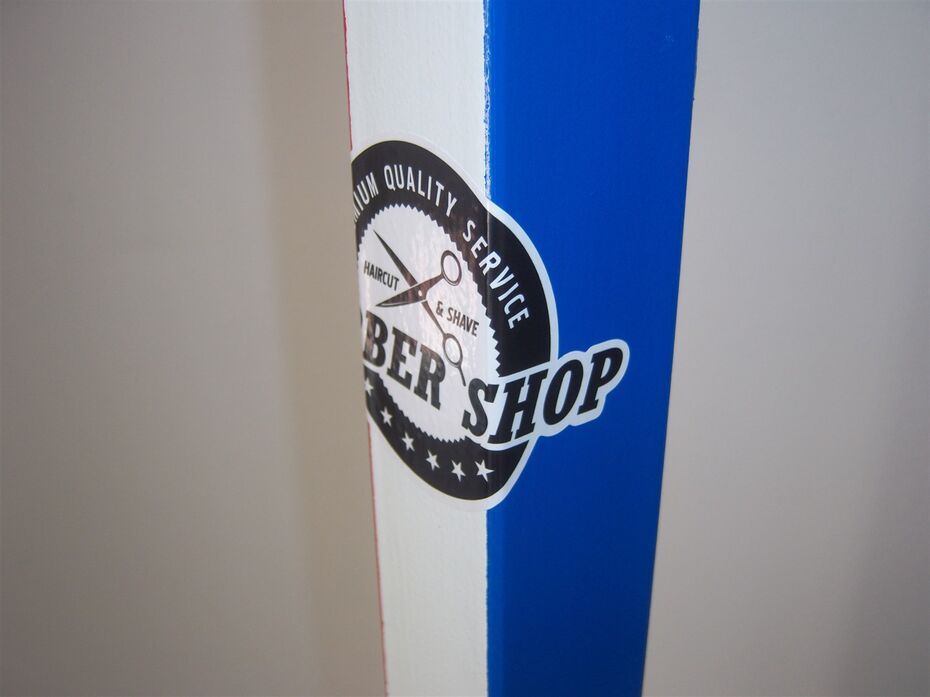

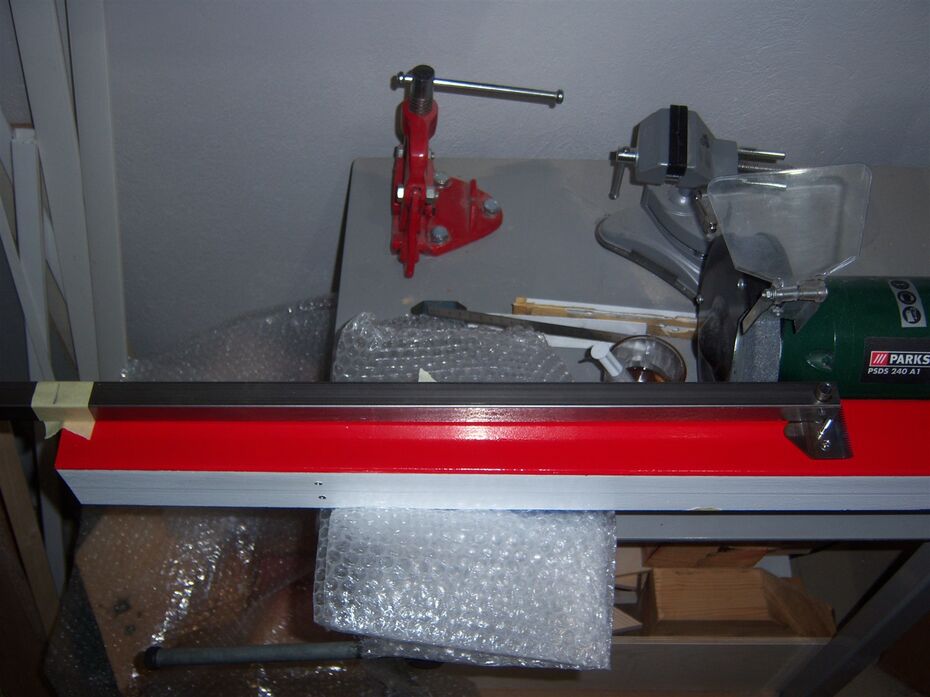

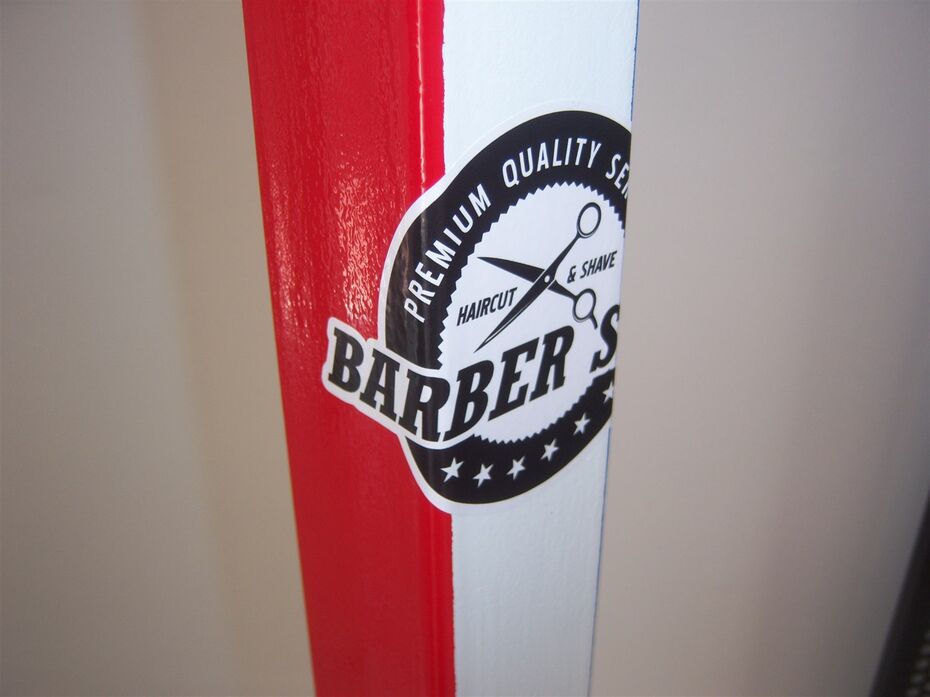

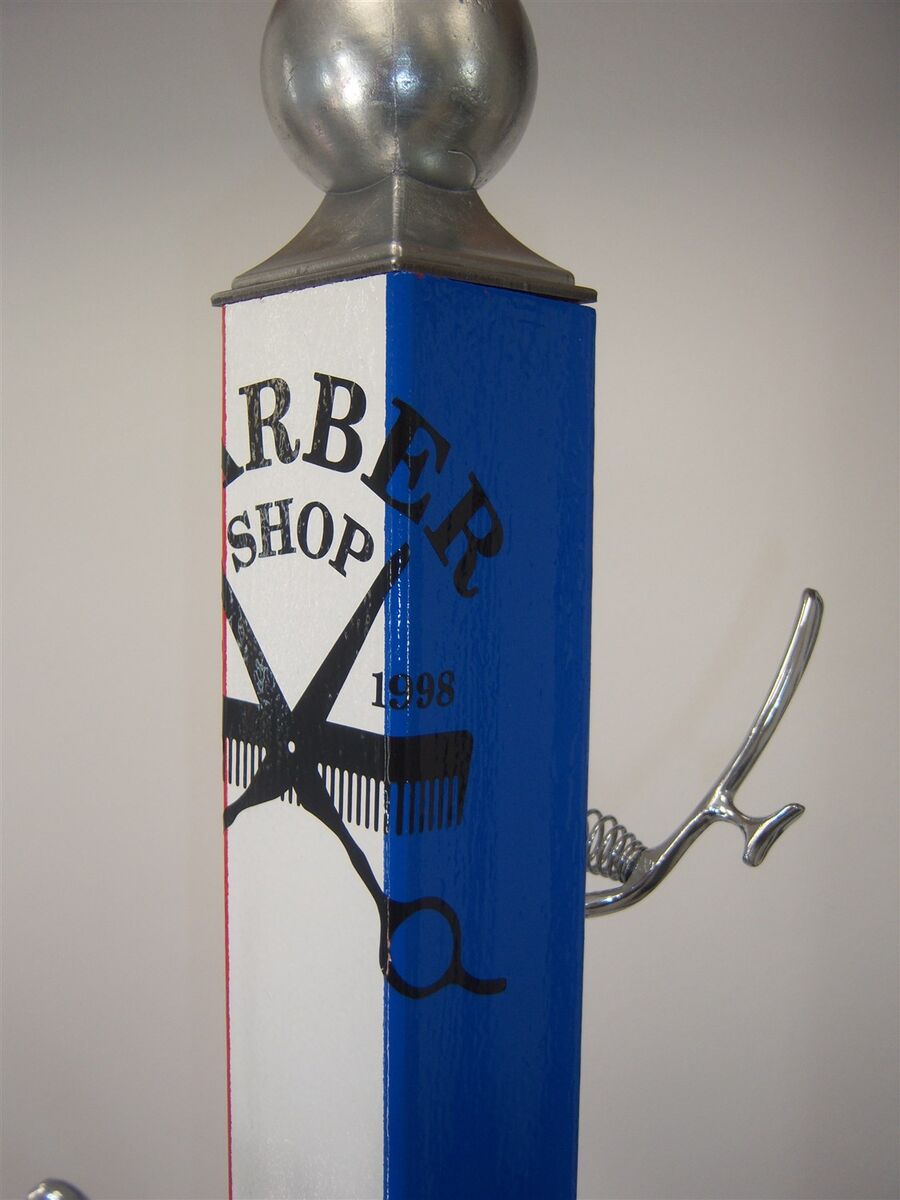

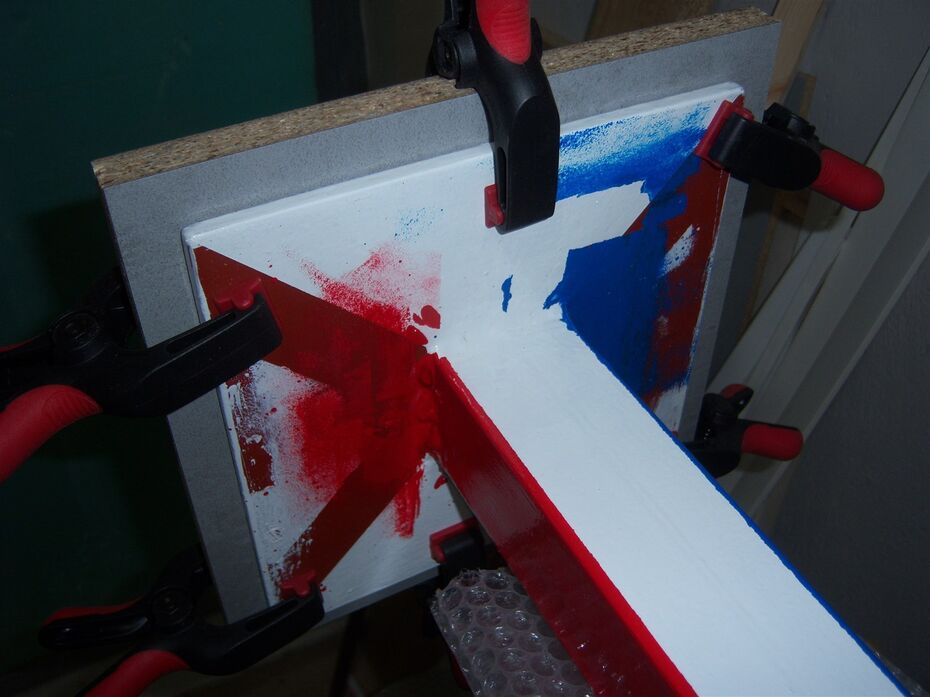

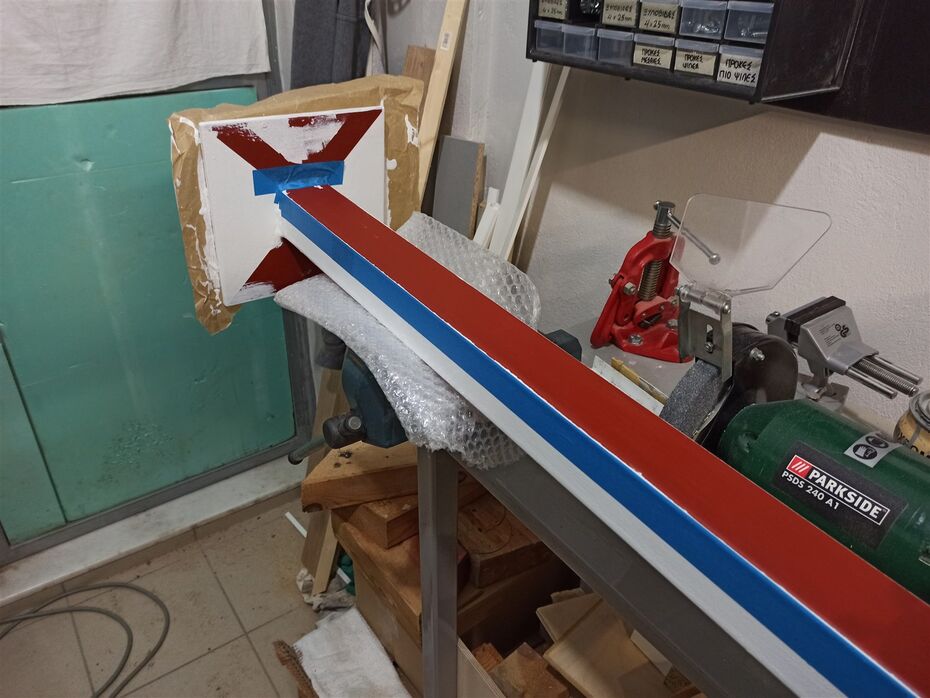

Το βάψιμο με παίδεψε αρκετά, αφού αποφάσισα να κάνω την κολόνα τριχρωμία, δύο πλευρές λευκές, μία κόκκινη και μία μπλε.

Τρία χέρια έκαστο χρώμα, με 24 ώρες ανάμεσα στα περάσματα.

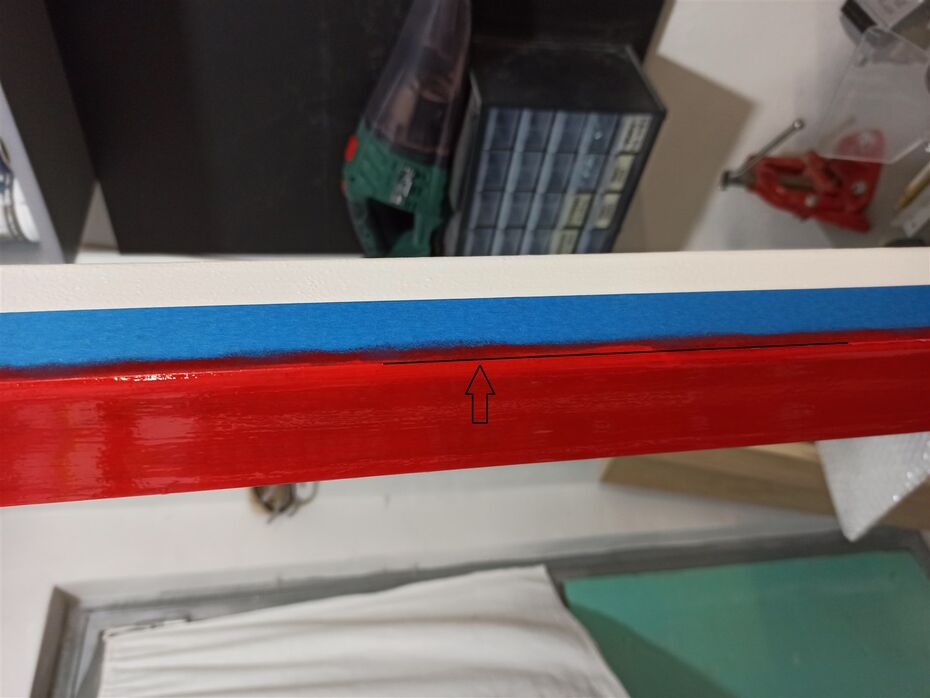

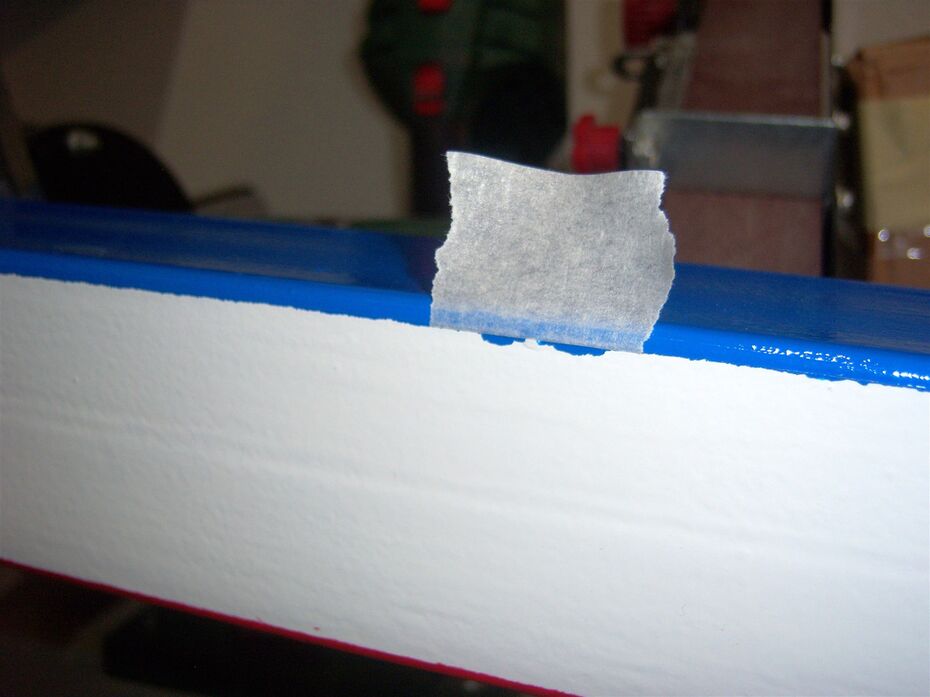

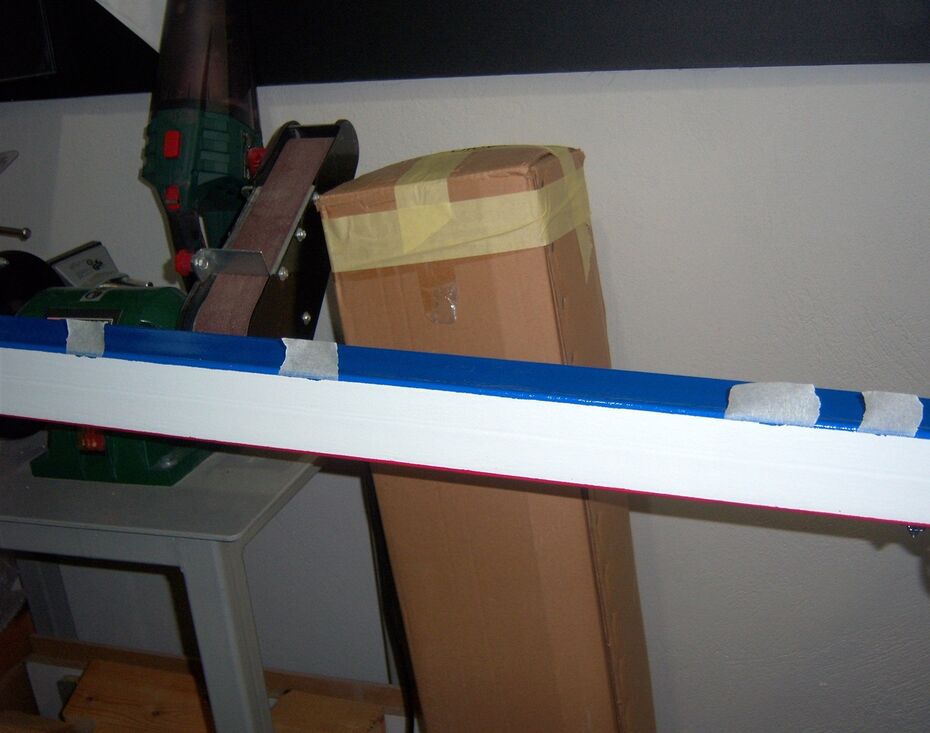

Οι κοιλοδοκοί έχουν ας μου επιτραπεί "στρογγυλεμένες γωνίες", και εδώ έγινε το πρώτο λάθος. Έβαλα την χαρτοταινία στη μέση της καμπύλης (μαύρη γραμμή). Έτσι με το βάψιμο ξεκόλλησε και η γραμμή πήγε περίπατο. Δεύτερο λάθος ήταν ότι έβαλα μπλε, η κλασσική κολλάει καλύτερα στο σίδερο. Οπότε τα τρία πρώτα χέρια πήγαν χαμένα, θυσίασα τις καμπύλες εις βάρος του λευκού και βάφτηκε ξανά.




Το αποτέλεσμα δεν είναι τέλειο, αλλά δεν θα τρελαθώ γιατί πιστεύω δεν θα τραβήξει το μάτι στο τέλος. Όπου κρίθηκε αναγκαίο έγιναν μικροδιορθώσεις.

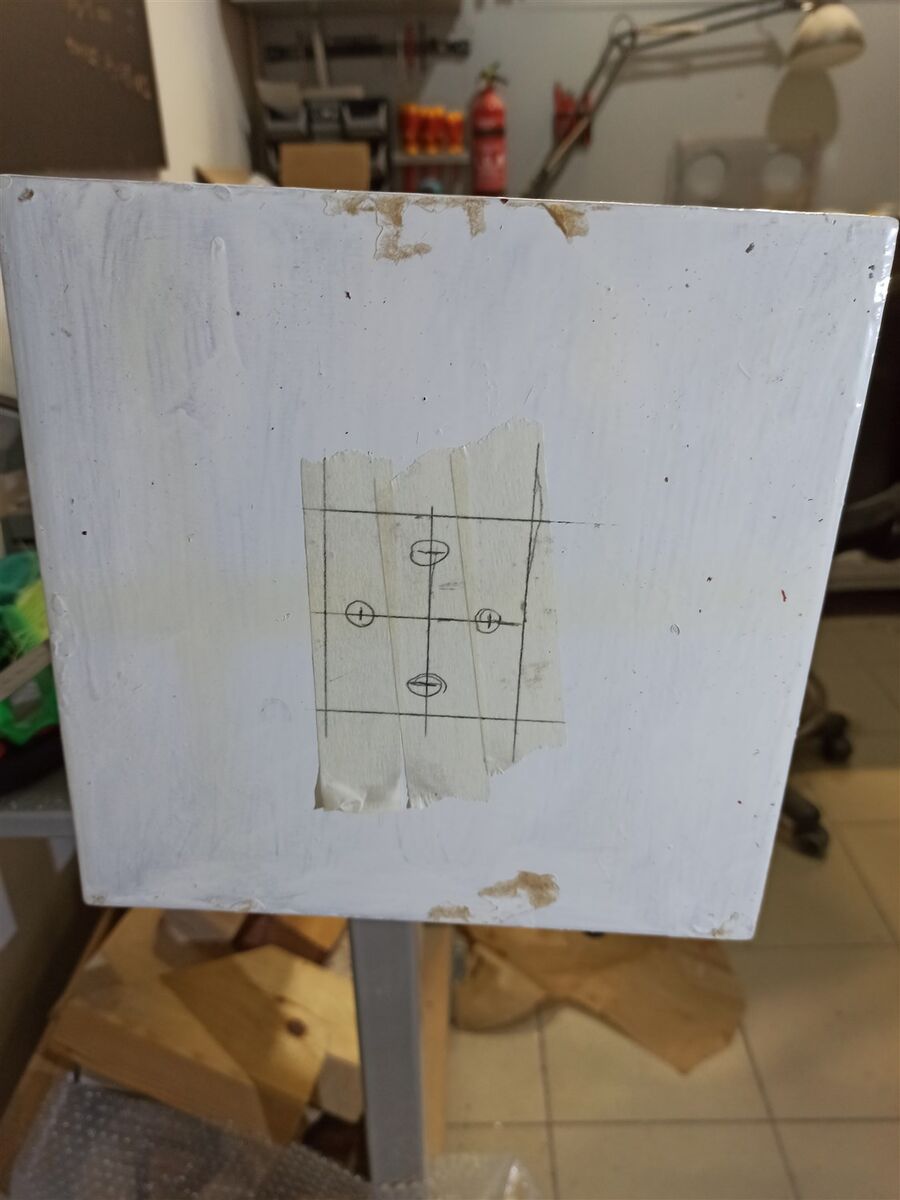

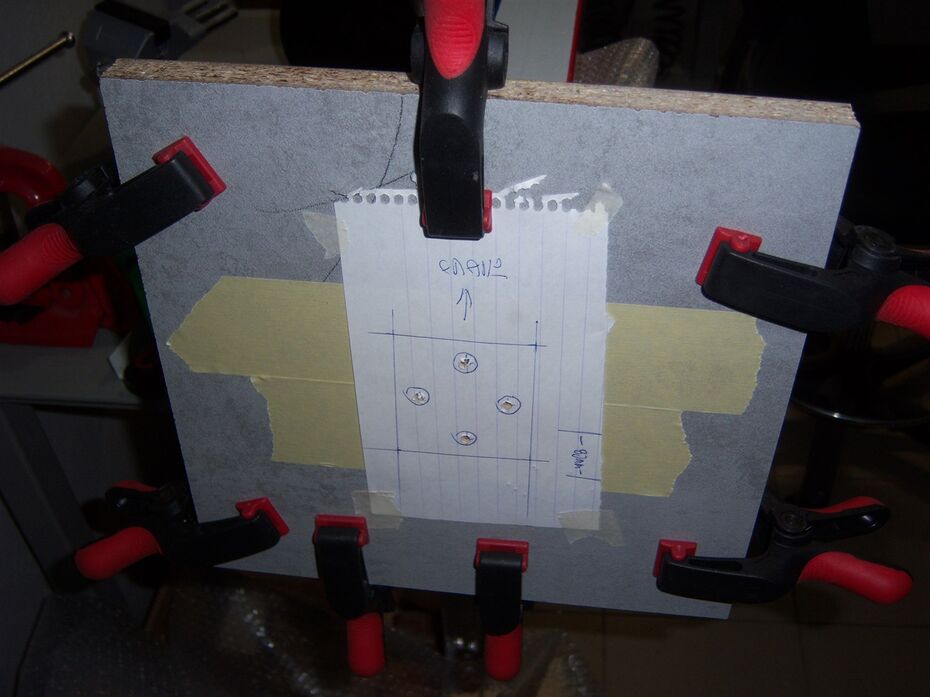

Στην κάτω πλευρά της βάσεις έγιναν τα απαραίτητα μαρκαρίσματα.




Επειδή η βάση είναι 8mm, έχει "ψωμί" ώστε να ανοιχτεί σπείρωμα για inox βίδες Μ6.

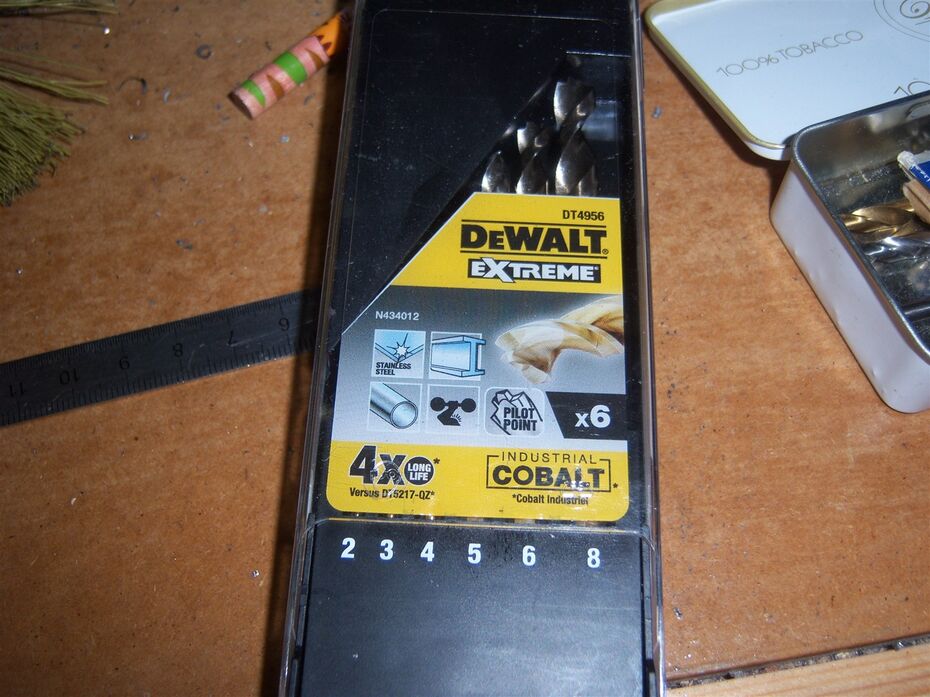

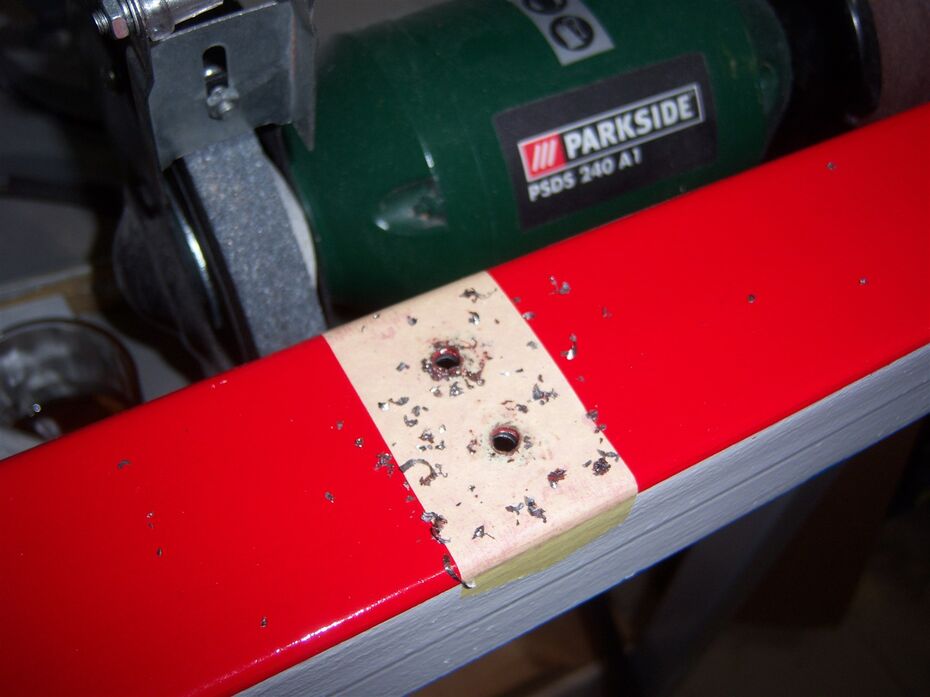

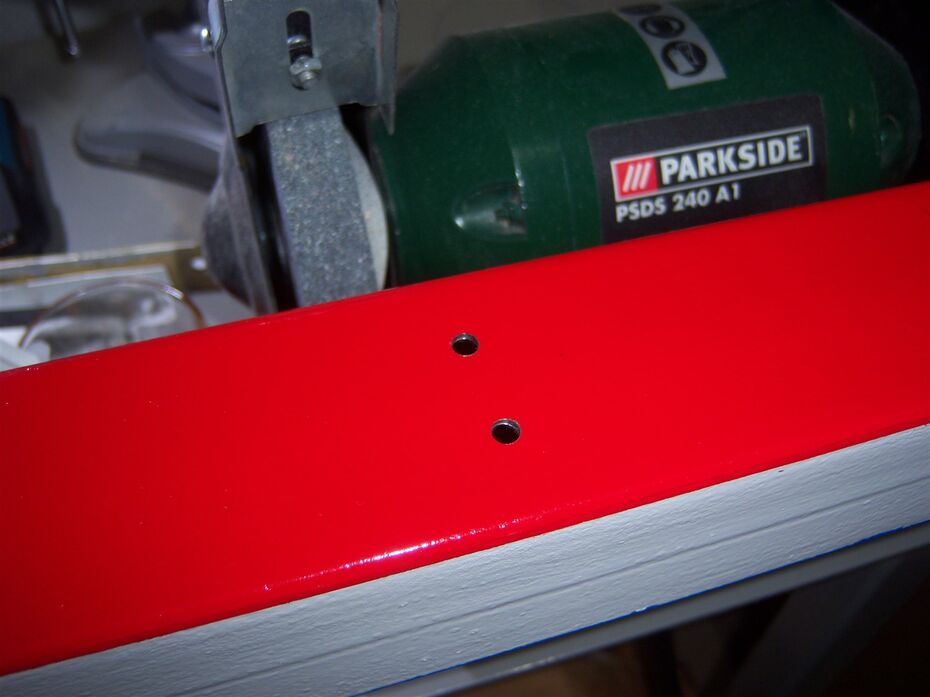

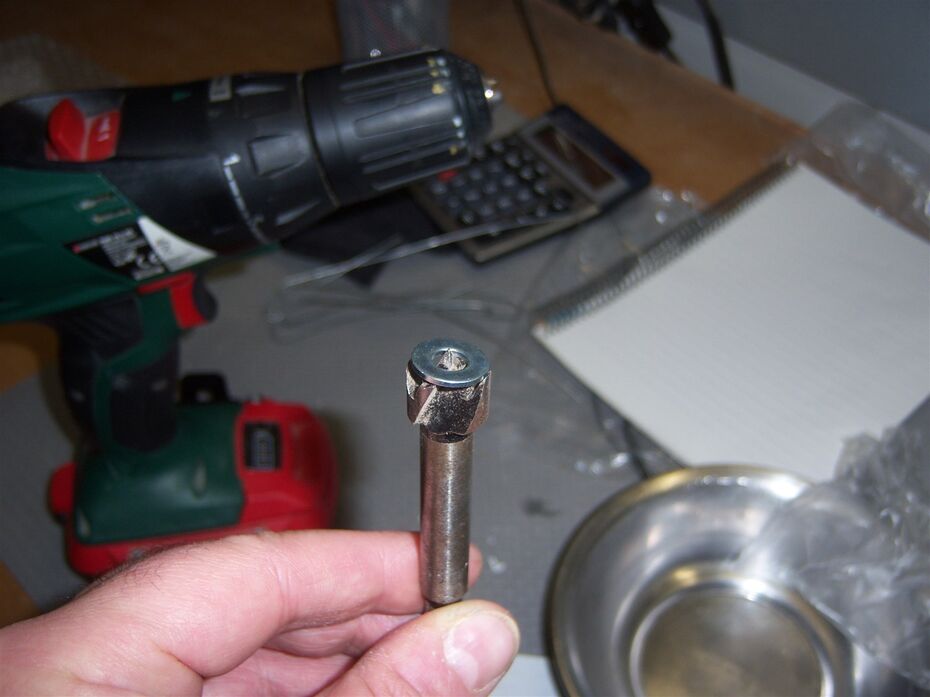

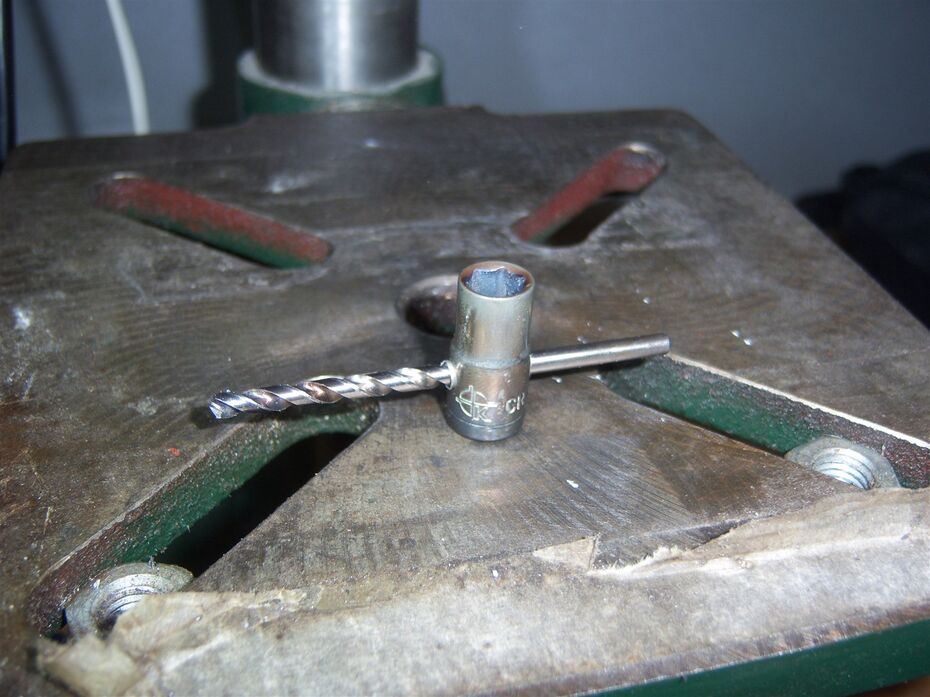

Αρχικά παιδεύτηκα πολύ να την τρυπήσω. Είναι διαφορετικά να τρυπάς κάθετα η στο κολονάτο, παρά εδώ που ήταν οριζόντια. Μετά θυμήθηκα τα παρακάτω Dewalt και το τρυπάνι πέρασε βούτυρο με το μπαταρίας Parkside παρακαλώ! Όσοι δεν τα έχετε αγοράστε τα.




Κόπηκε μια μελαμίνη διαστάσεων 26x26cm. η οποία θα μπει ως τελική βάση.

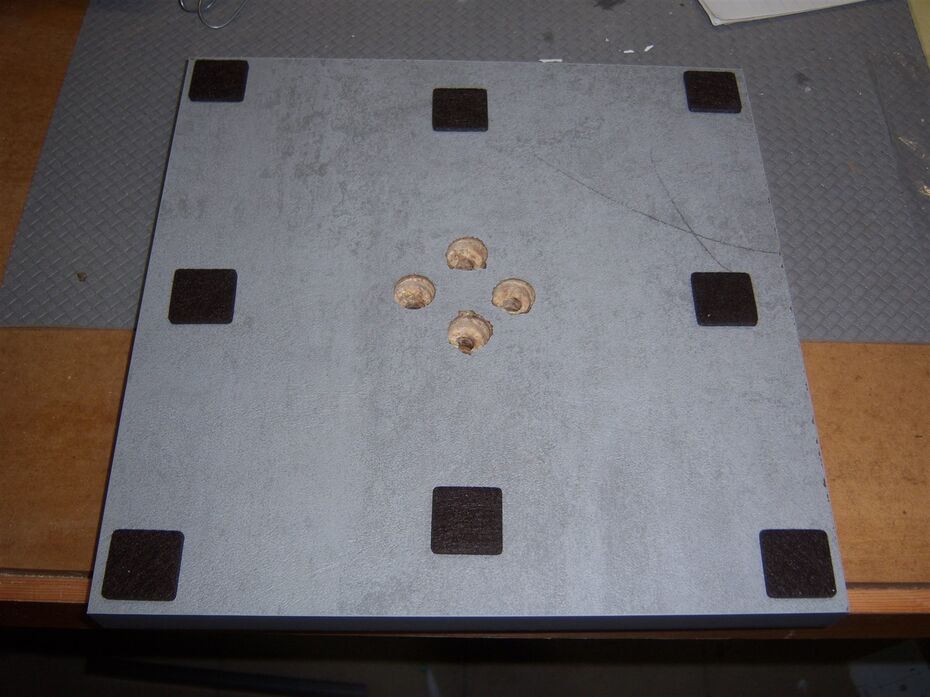

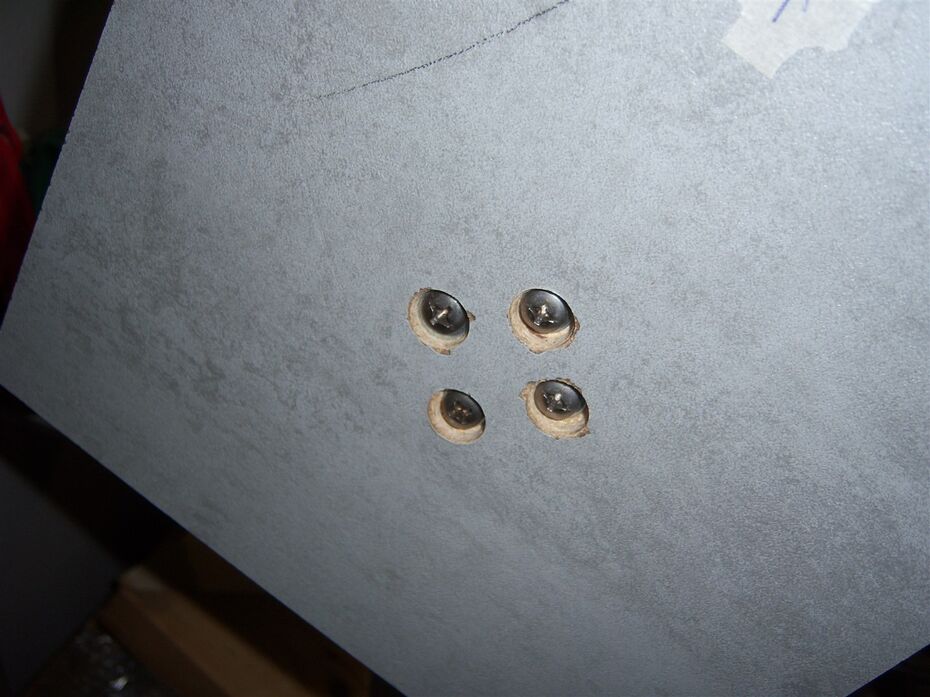

Ανοίχτηκαν πατούρες για να μπουν οι βίδες με τις ροδέλες.

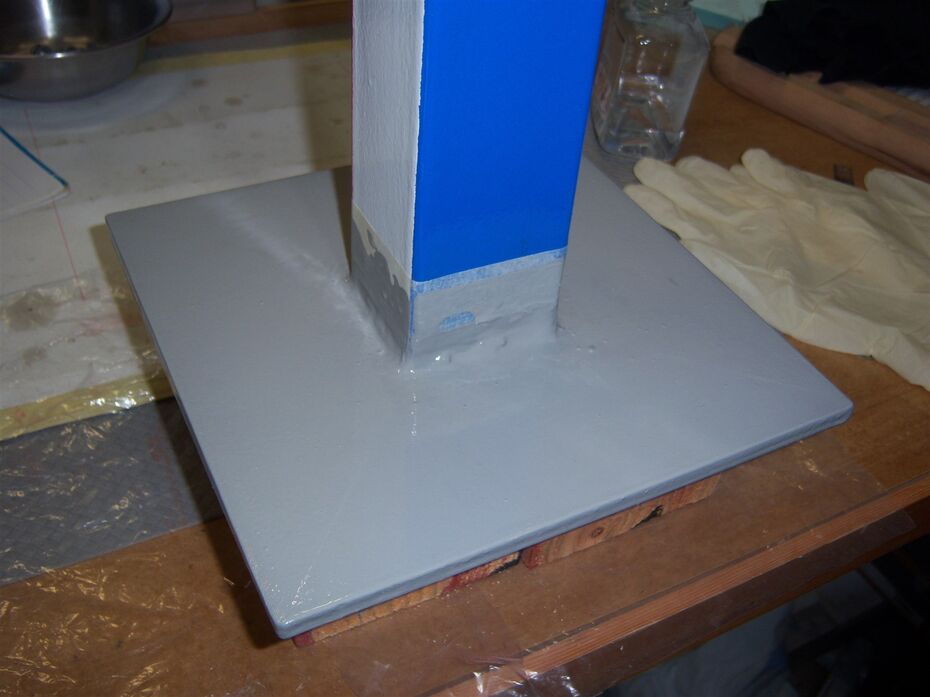

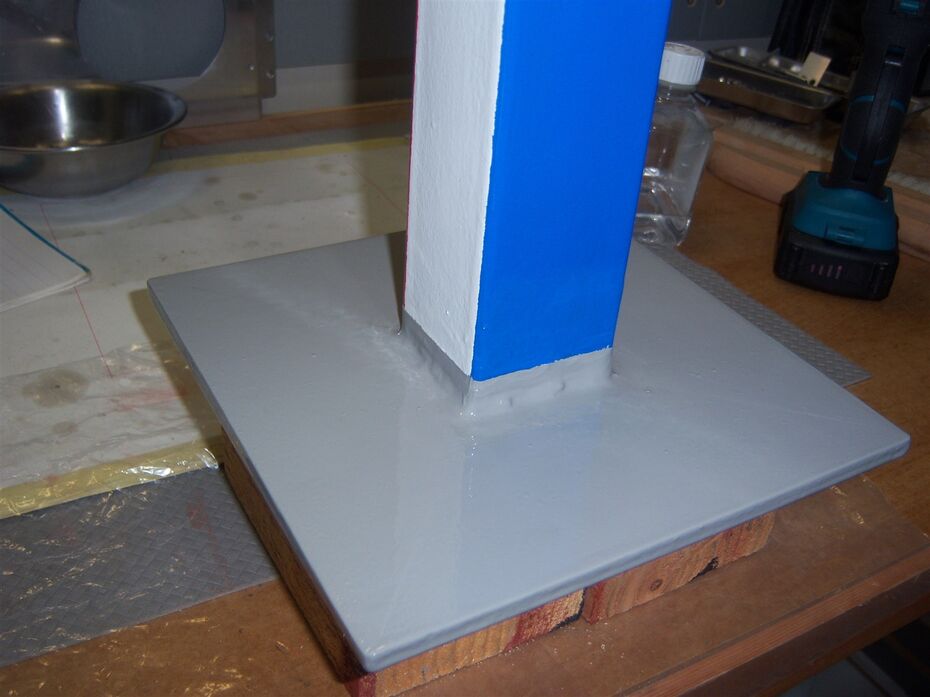

Το μέταλλο βάφτηκε γκρι.

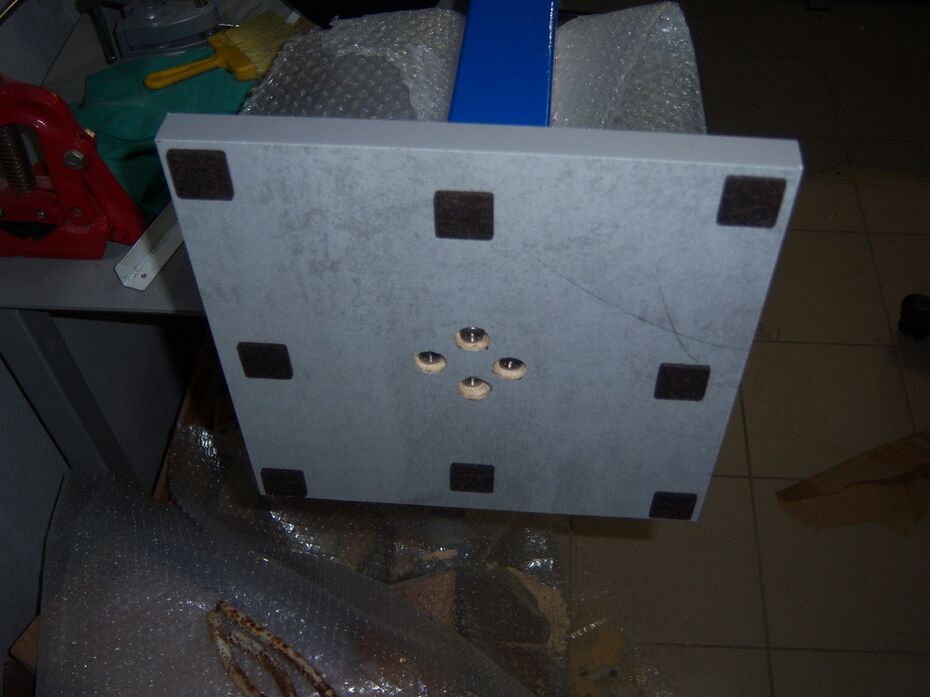

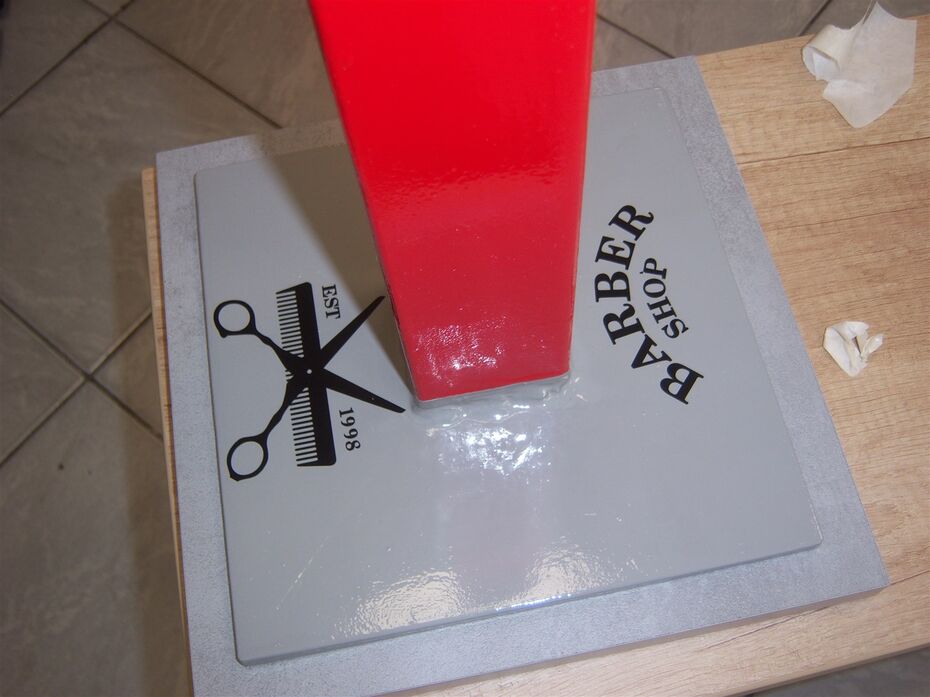

Μπήκαν στην μελαμίνη ταινία/τσοχάκια, και βιδώθηκε στην τελική της θέση.

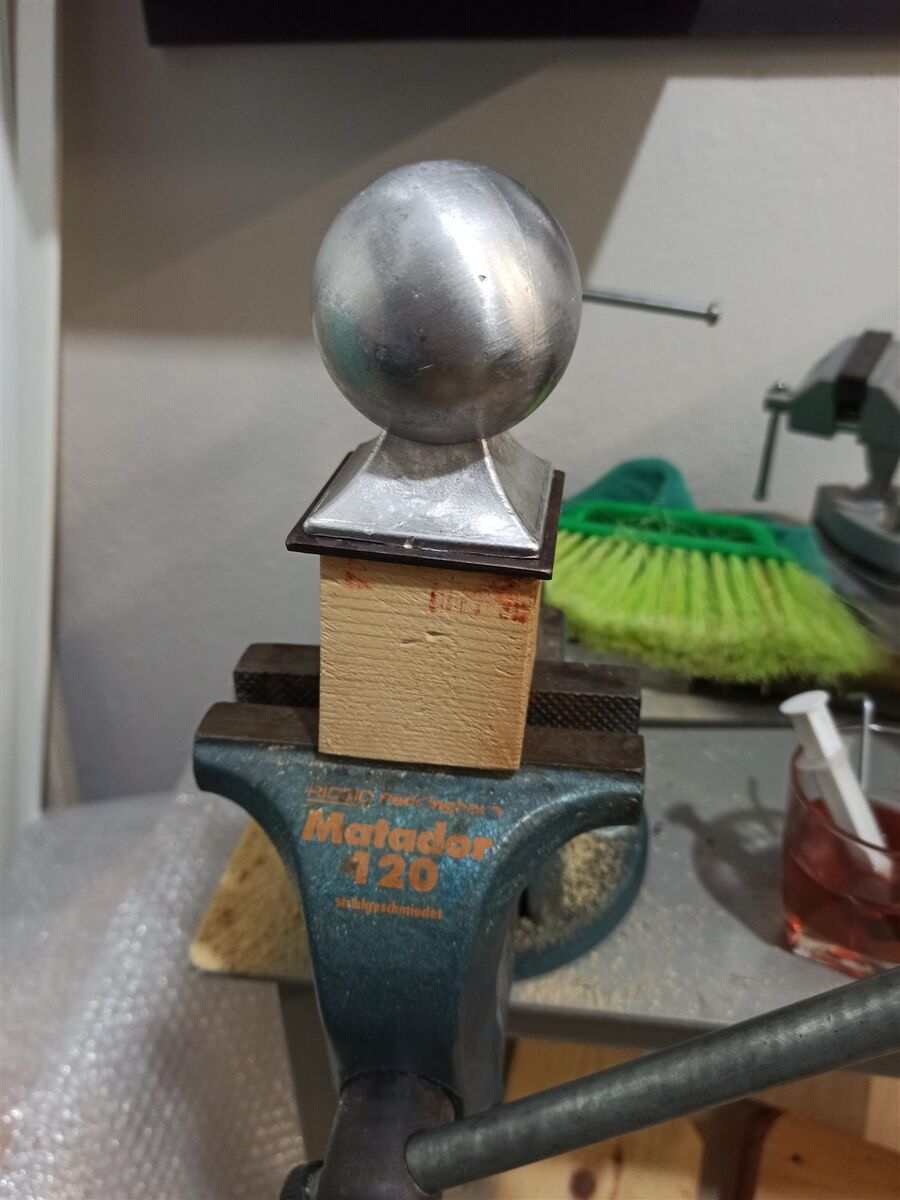

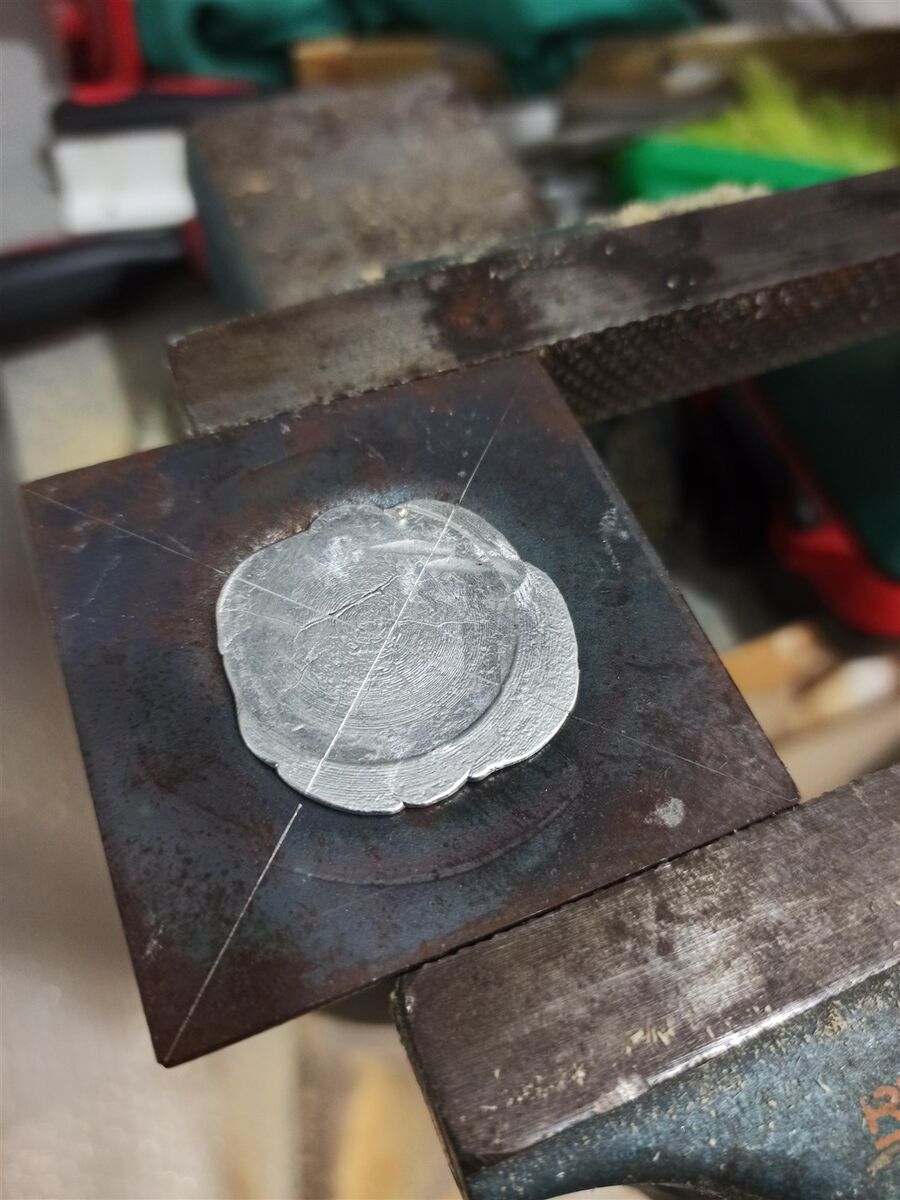

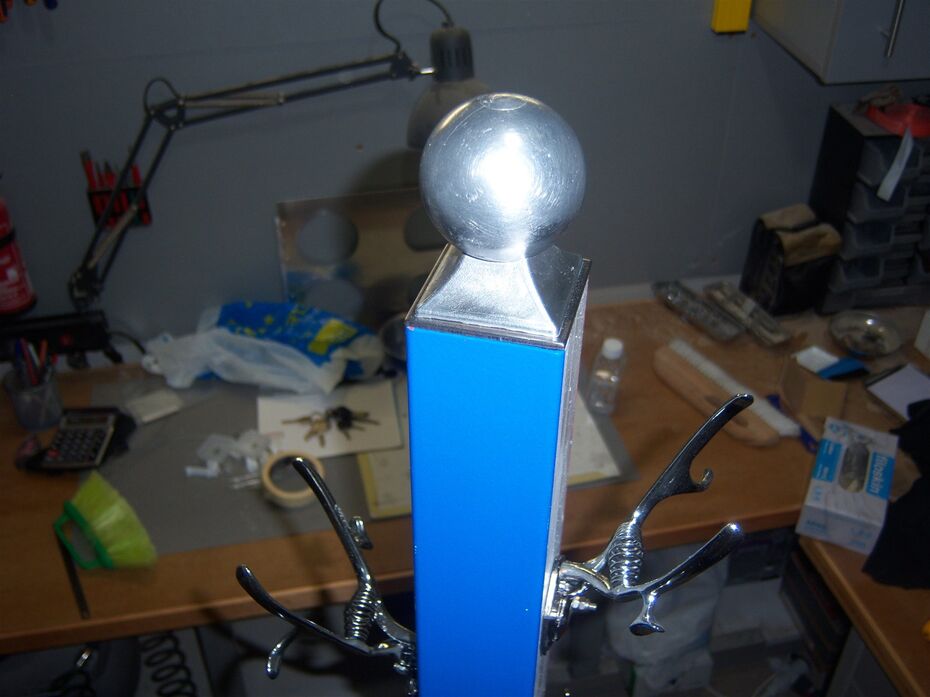

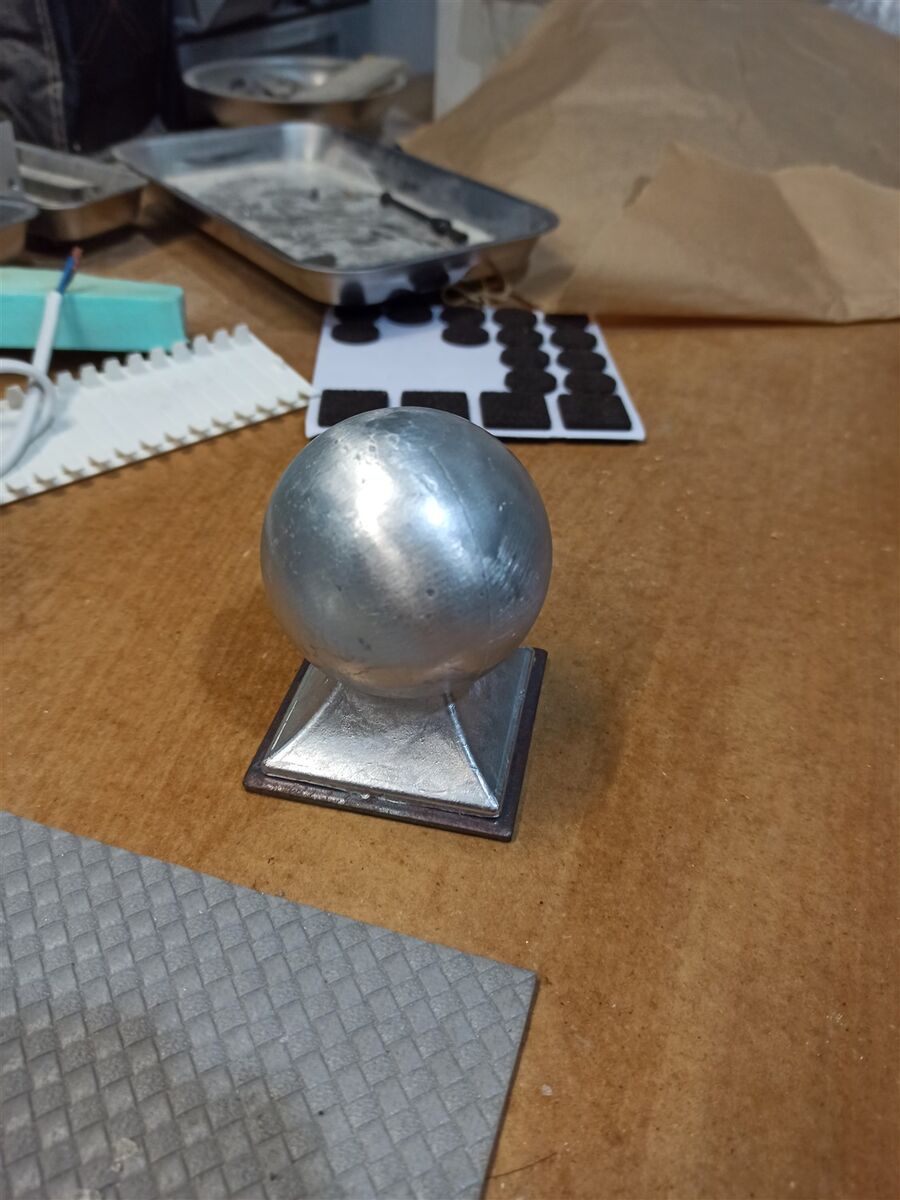

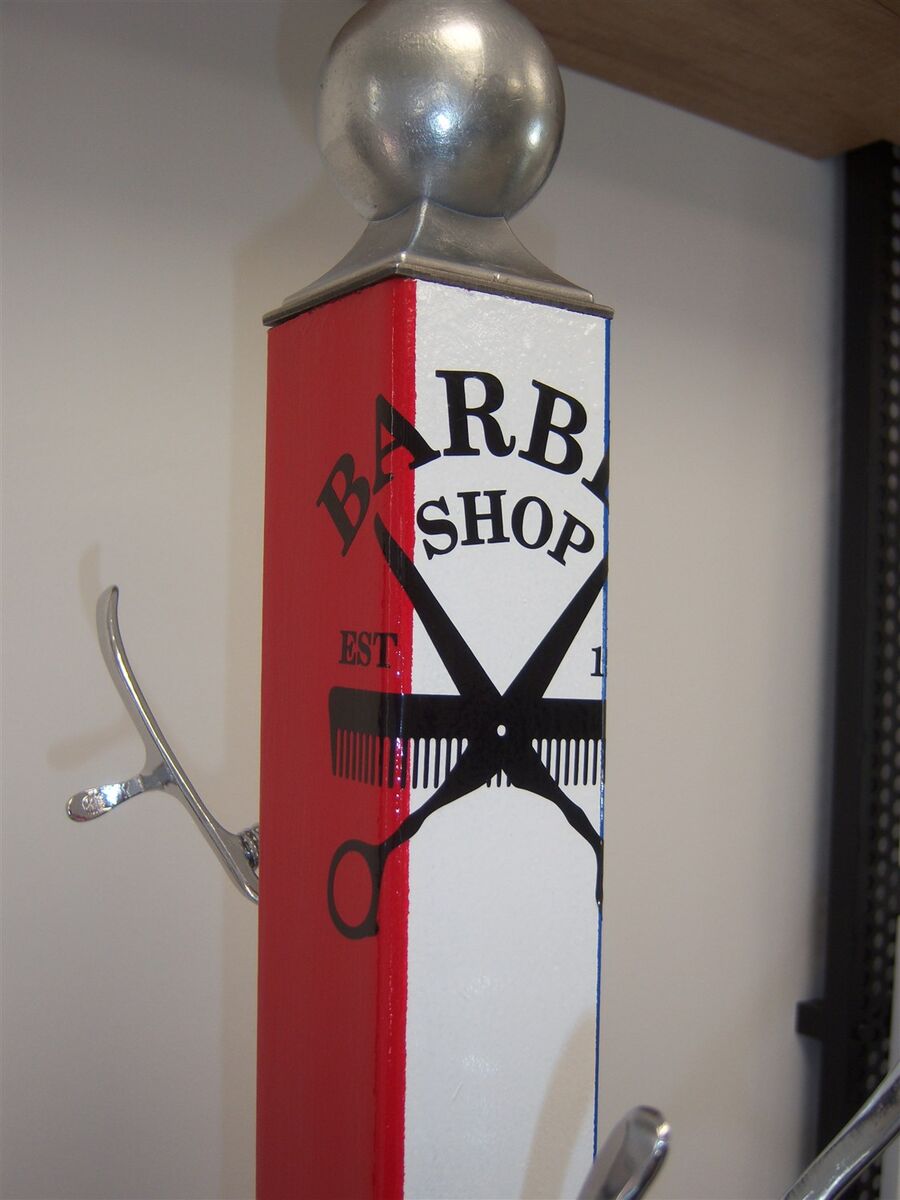

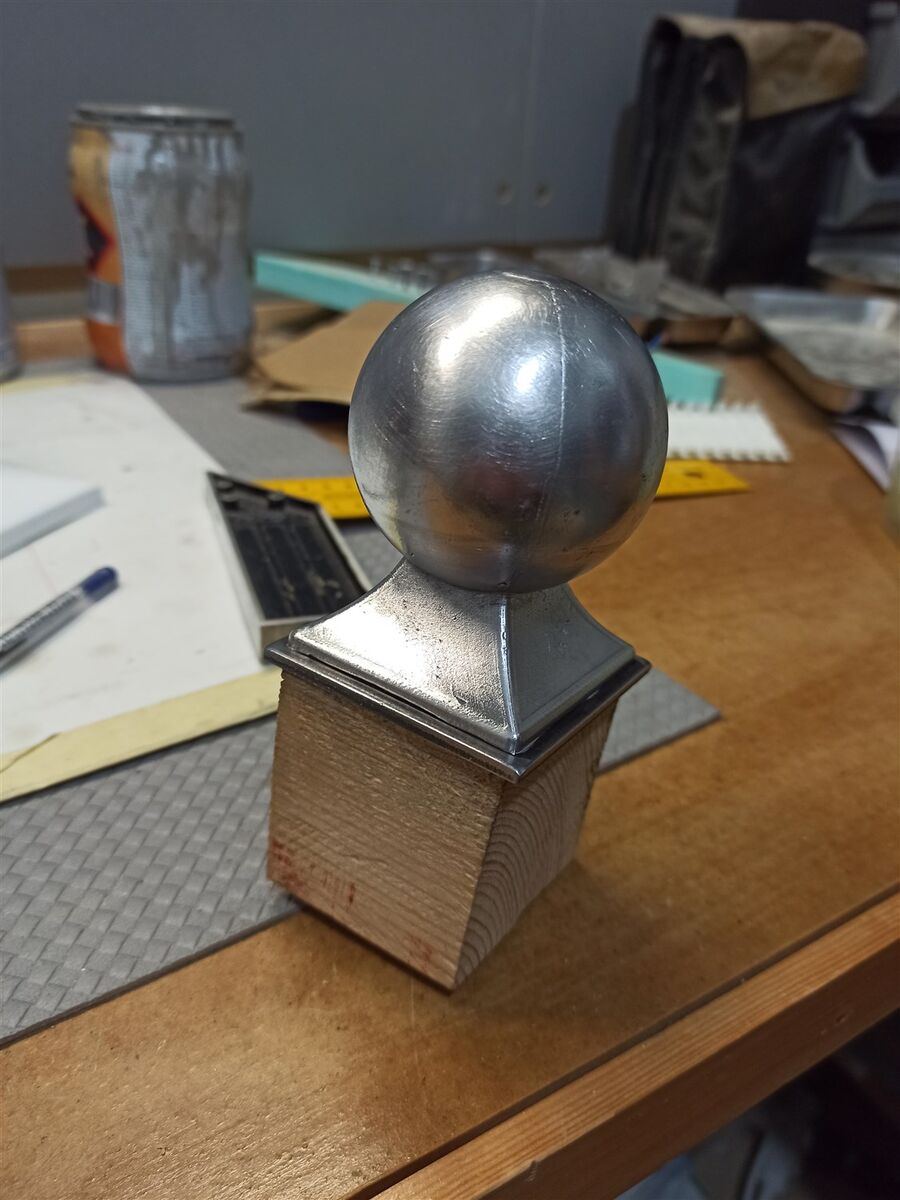

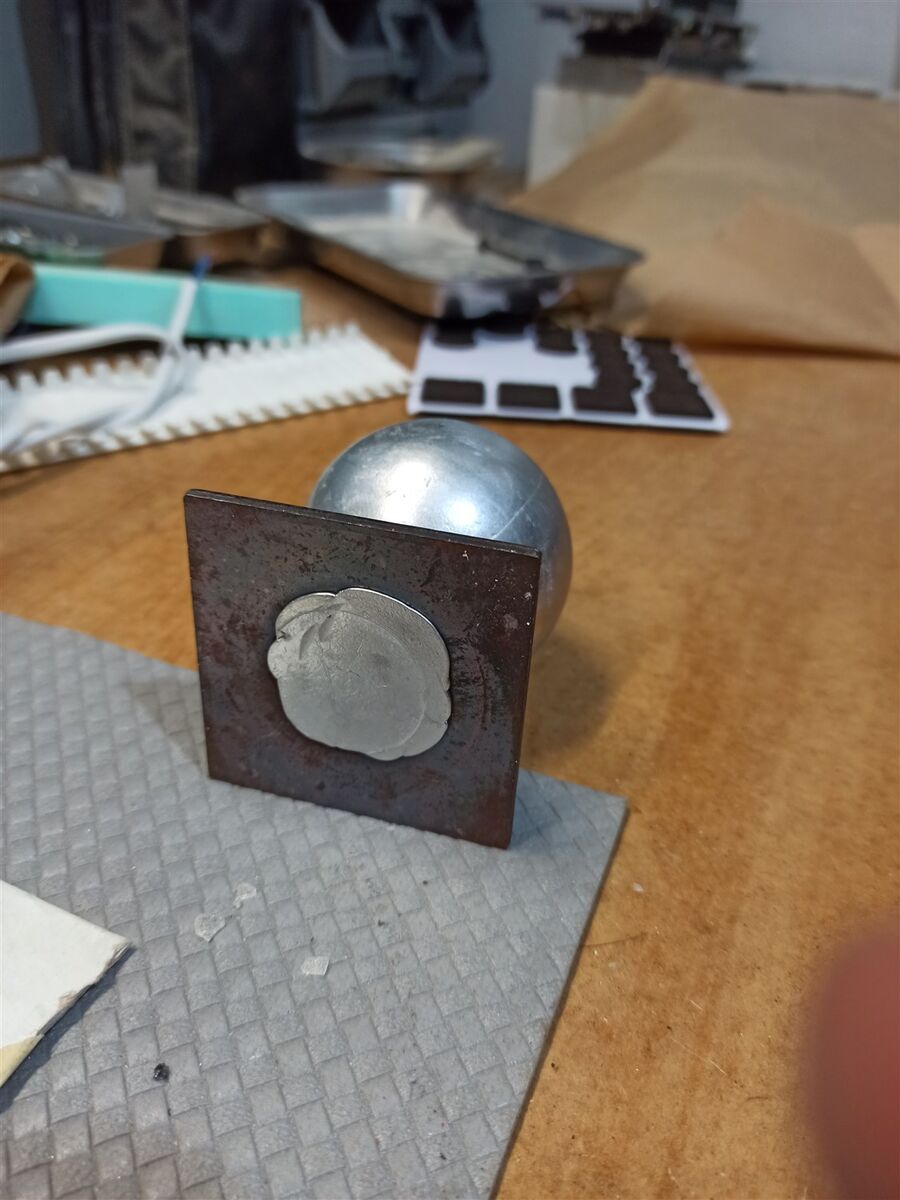

Για την κορυφή του καλόγερου επιλέχτηκε μασίφ μπάλα κοιλοδοκού. Η μπάλα είναι αλουμινίου, ενώ εδράζεται σε μια σιδερένια βάση ώστε να κολληθεί με την κοιλοδοκό.

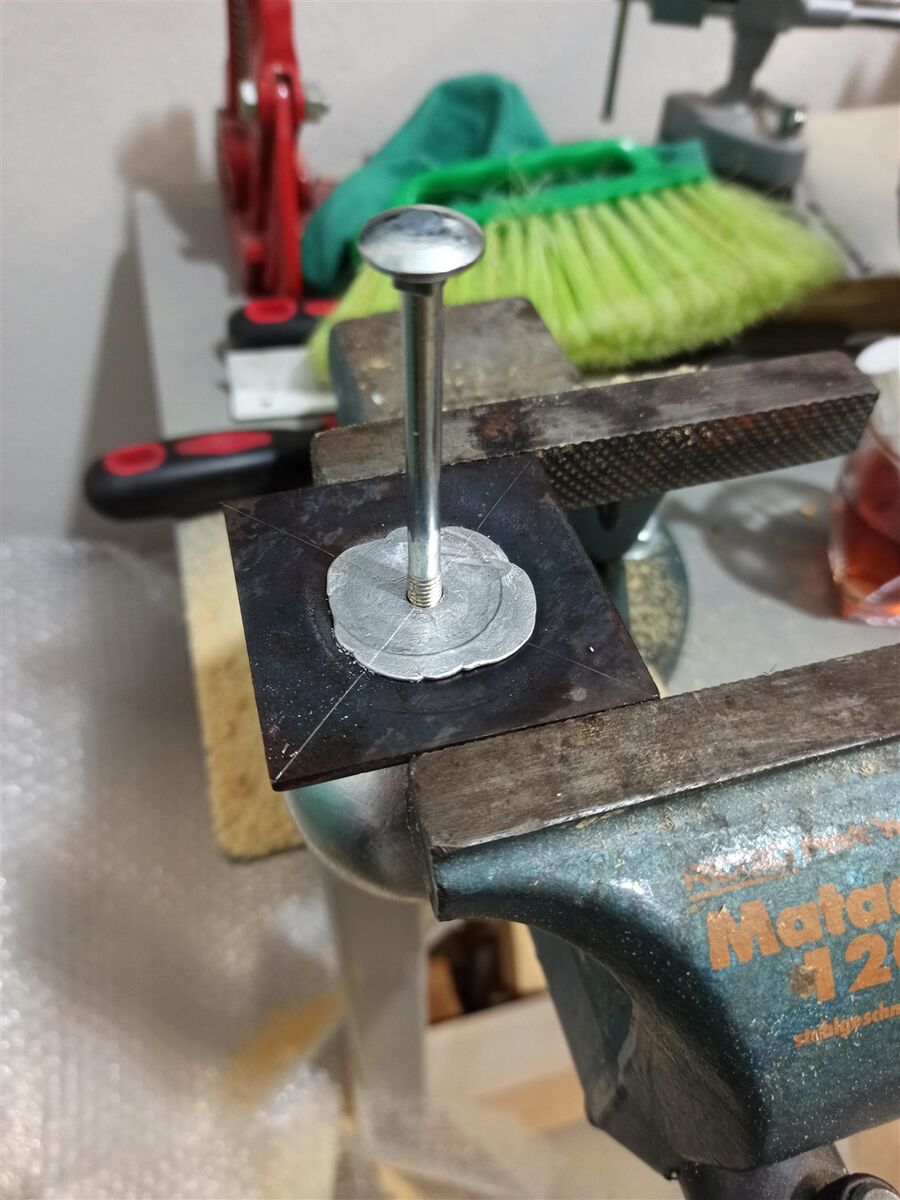

Στο κέντρο της βάσης ανοίχτηκε σπείρωμα για Μ6 καρόβιδα.

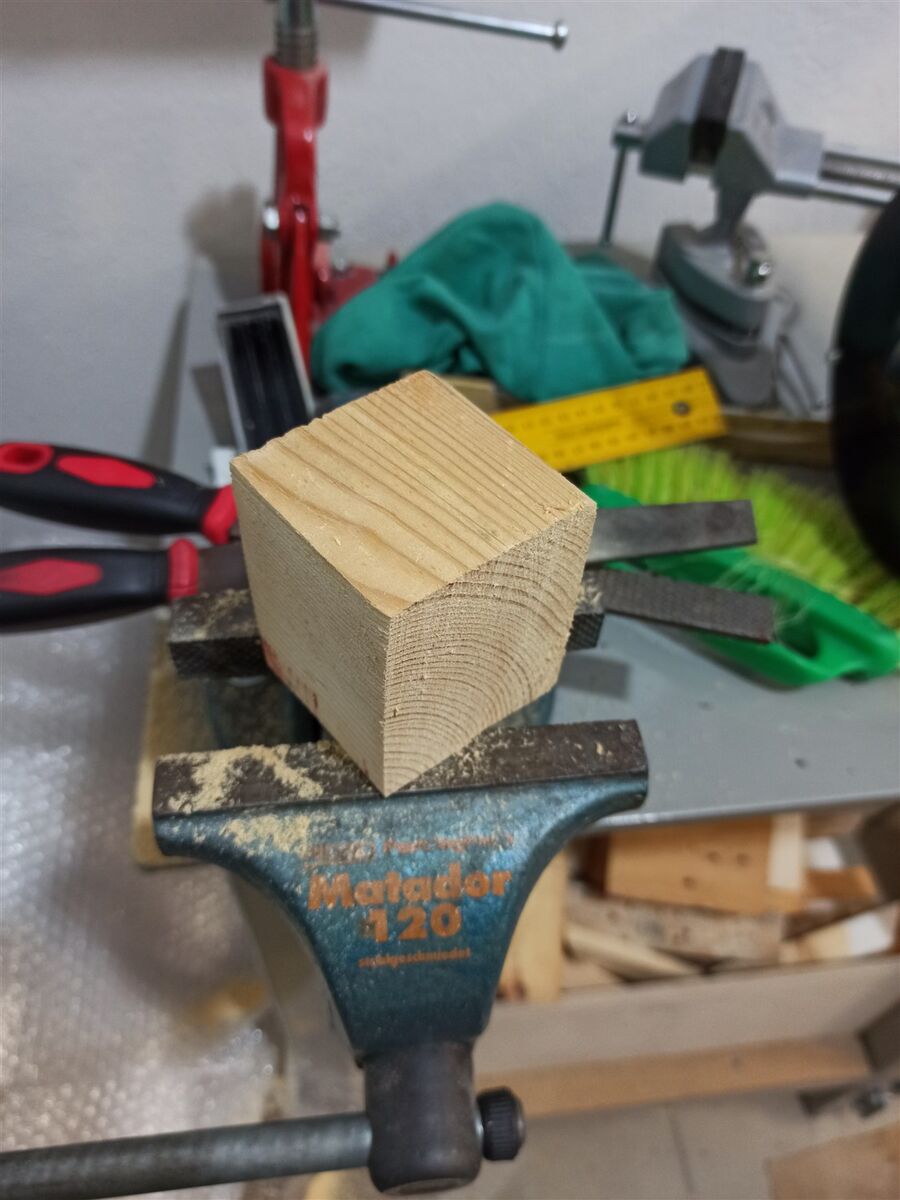

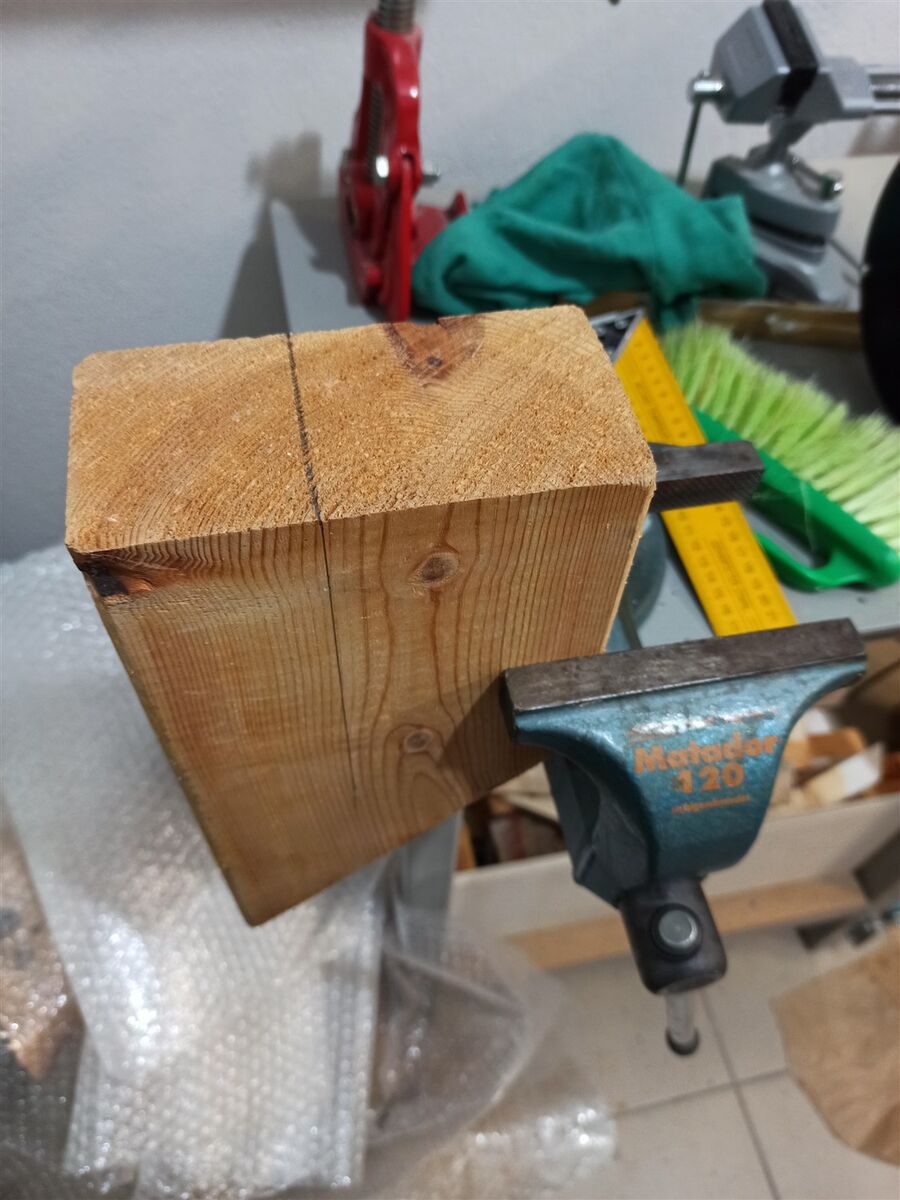

Κόπηκε ένα ξύλο στις επιθυμητές διαστάσεις.

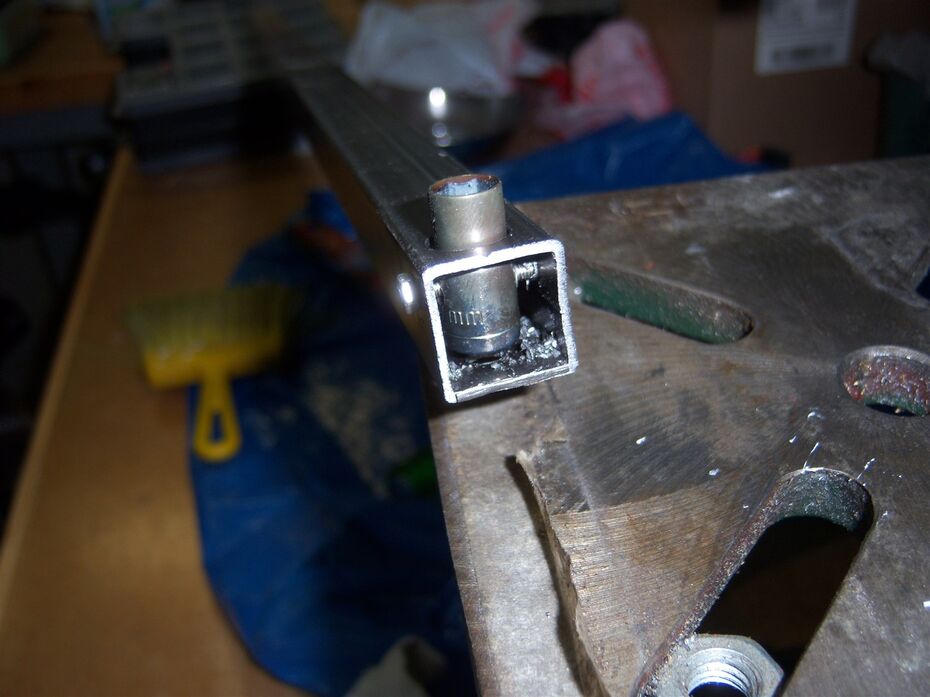

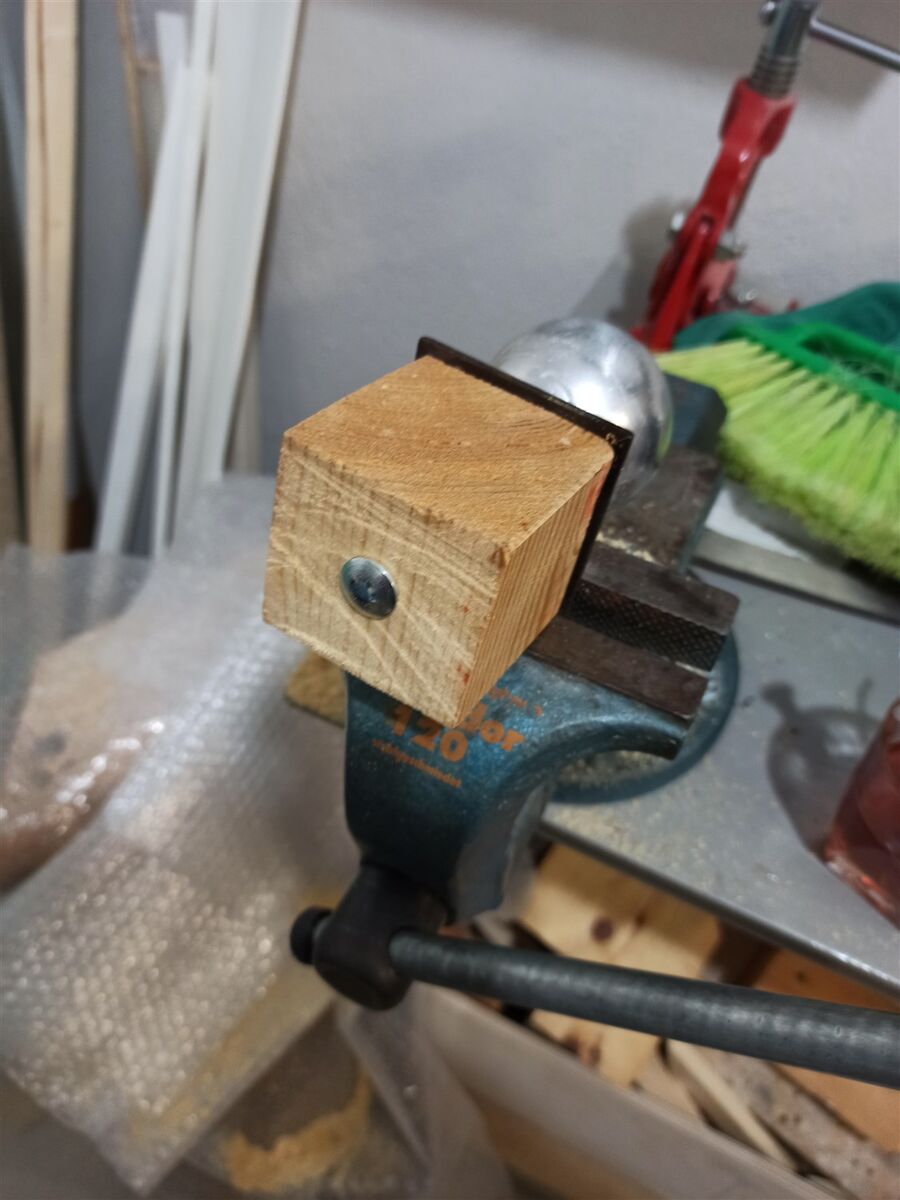

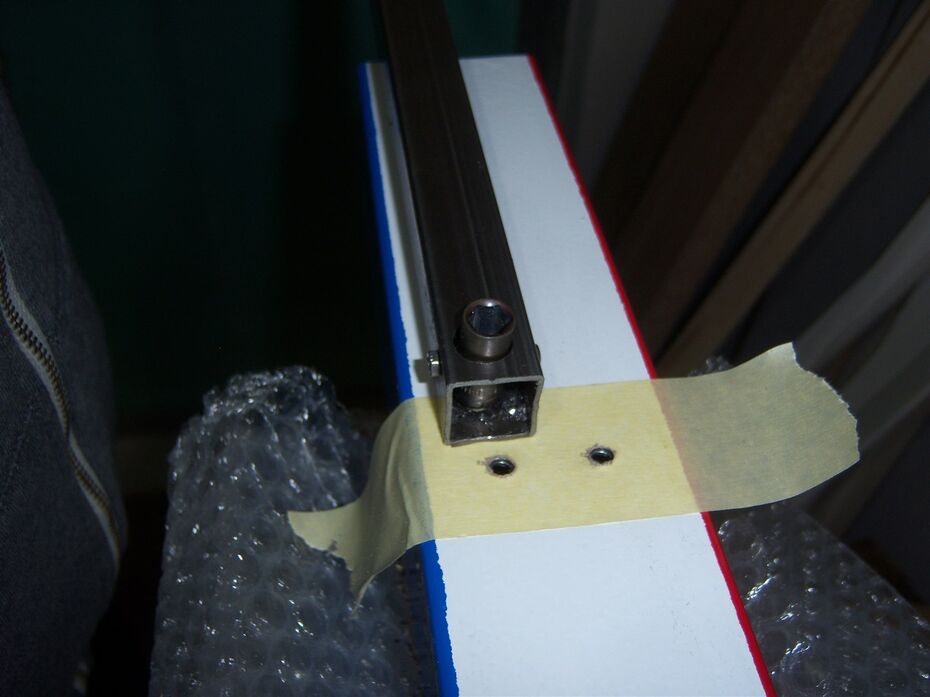

Το ξύλο βιδώθηκε στην μπάλα. Η μπάλα δεν θα κολληθεί, αλλά θα μπει σφηνωτή στην κοιλοδοκό. Το γιατί στο επόμενο part.

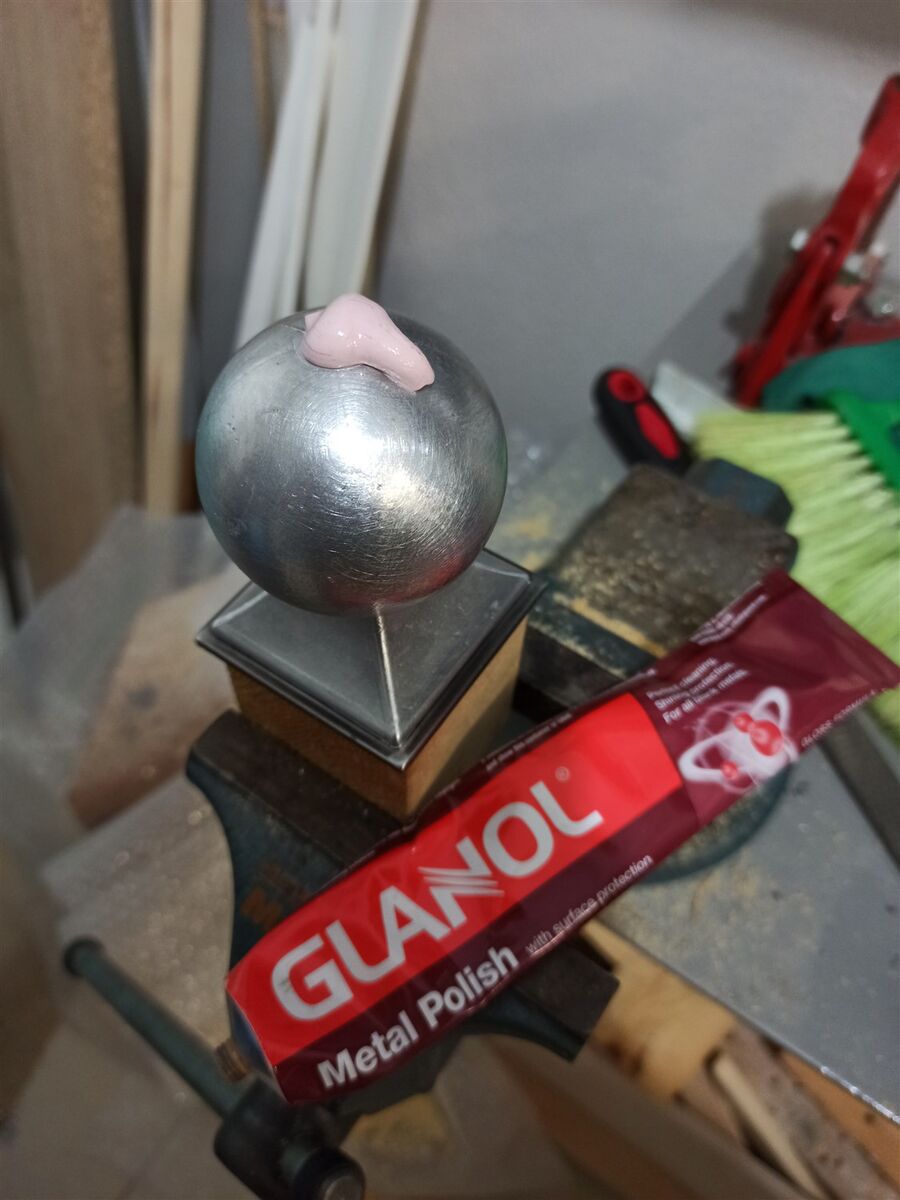

Η μπάλα τρίφτηκε και γυαλίστηκε με Glanol.









Για τυχόν απορίες στη διάθεσή σας.:)





Edited by Lakisss
  • Like 9
Link to post
Share on other sites
πριν 19 ώρες, το μέλος Lakisss έγραψε:






Καλύτερα τα κεφάλια των βιδών να μην πατάγανε απευθείας στο ξύλο, θα λασκάρουνε γρήγορα.

Έπρεπε να βάλεις ροδέλες.



Επίσης δεν έβαλες φωτό με το έργο τελειωμένο.

Edited by panoss1442169303
Link to post
Share on other sites
πριν 1 ώρα, το μέλος panoss1442169303 έγραψε:



Καλύτερα τα κεφάλια των βιδών να μην πατάγανε απευθείας στο ξύλο, θα λασκάρουνε γρήγορα.

Έπρεπε να βάλεις ροδέλες.

Έβαλα, το έχω γράψει.

  • Like 1
Link to post
Share on other sites

Μ΄αρέσεις μάστορα ... γιατί βρίσκεις πατέντες και λύσεις !!!

Προχωρημένο αποτέλεσμα !!!

  • Like 3
Link to post
Share on other sites

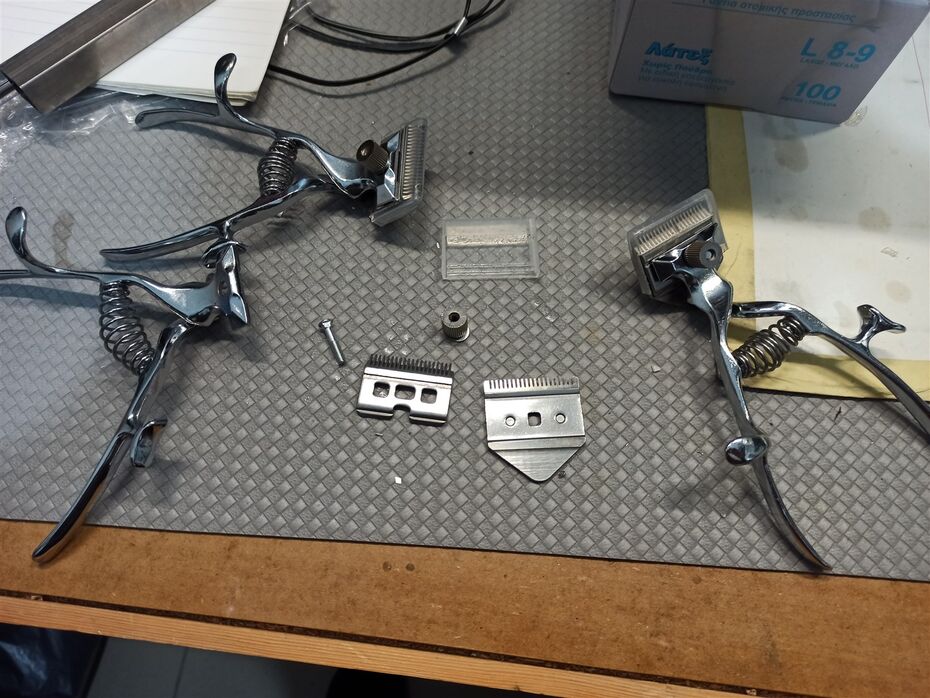

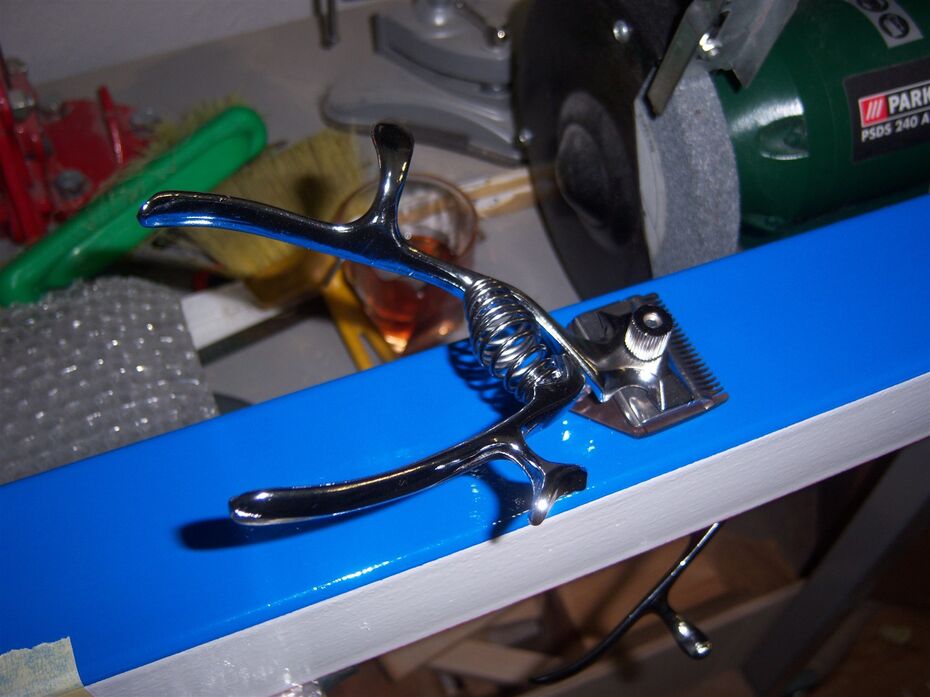

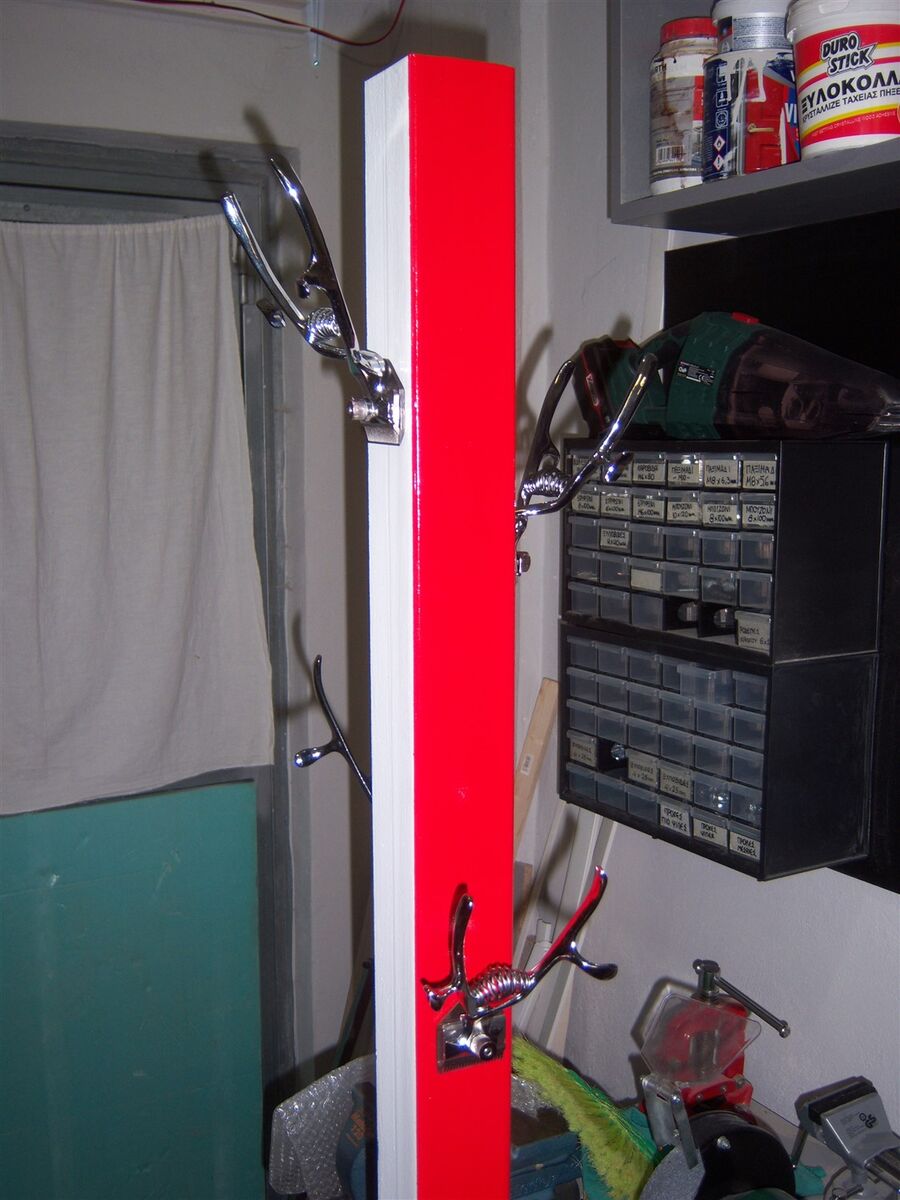

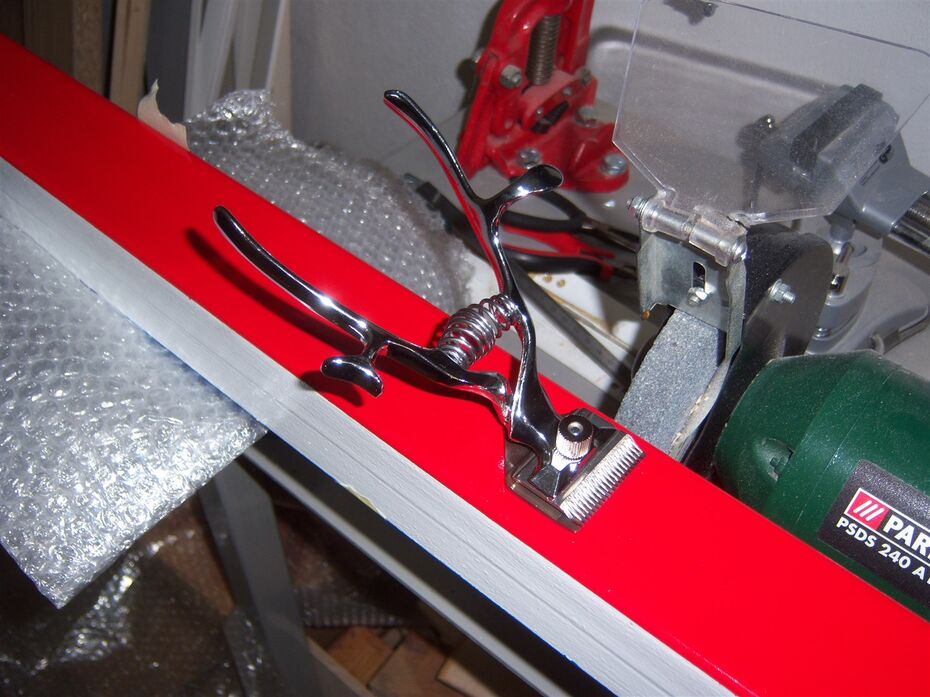

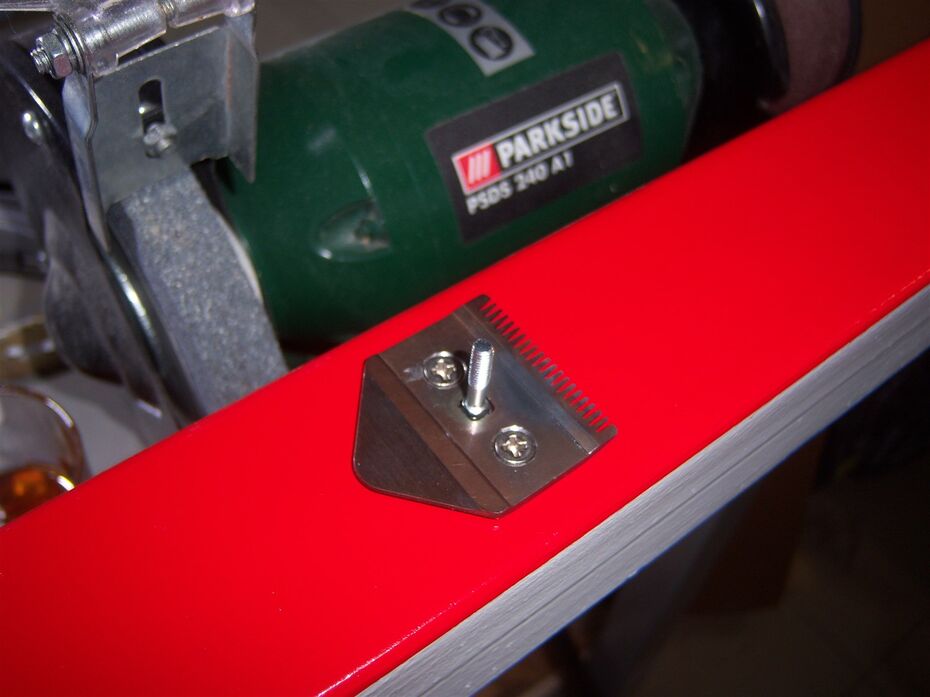

Εύγε Νίκο, ωραίος! Οπτικά άριστη η ιδέα για τις χειροκίνητες μηχανές ως κρεμαστάρια. Μια χαζή απορία: έφαγες καθόλου το ξυράφι μη τυχόν πάει κανείς καφεδομάστορας σαν εμένα και καταφέρει να σύρει φόδρα/εσωτερικό μέρος ρούχου πάνω τους και φύγει καμιά κλωστή; Ή αποκλείεται κάτι τέτοιο να συμβεί;

Εύγε και πάλι.

Link to post
Share on other sites
Posted (edited)

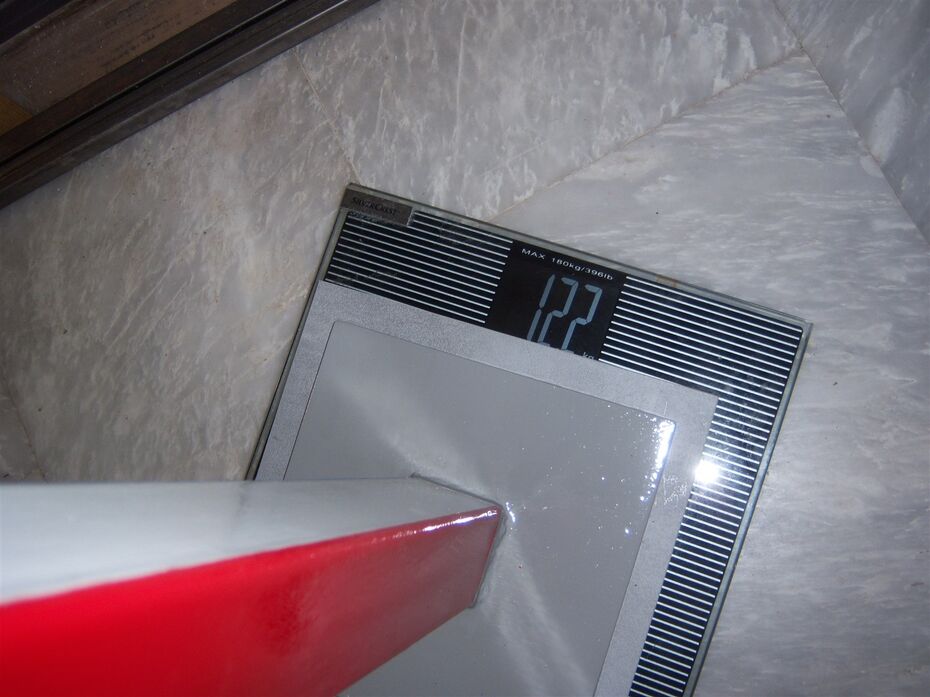

Ευχαριστώ όλους. @salde δεν υπάρχει τέτοιο θέμα. Συνολικά η κατασκευή τα έχει τα κιλά της.




Όταν με ρώτησε μάλιστα στην στράντζα τι θα κάνω με την βάση ήταν σίγουρος ότι θα ανατραπεί, και μου συνέστησε τουλάχιστον 40x40 (αντί 26x26 που πήρα). Τον δοκίμασα  με μπουφάν μηχανής που έχει βάρος, και είναι μια χαρά. Χρωστάω μια φωτό με μπουφάν για ολοκληρωμένο οπτικό αποτέλεσμα.

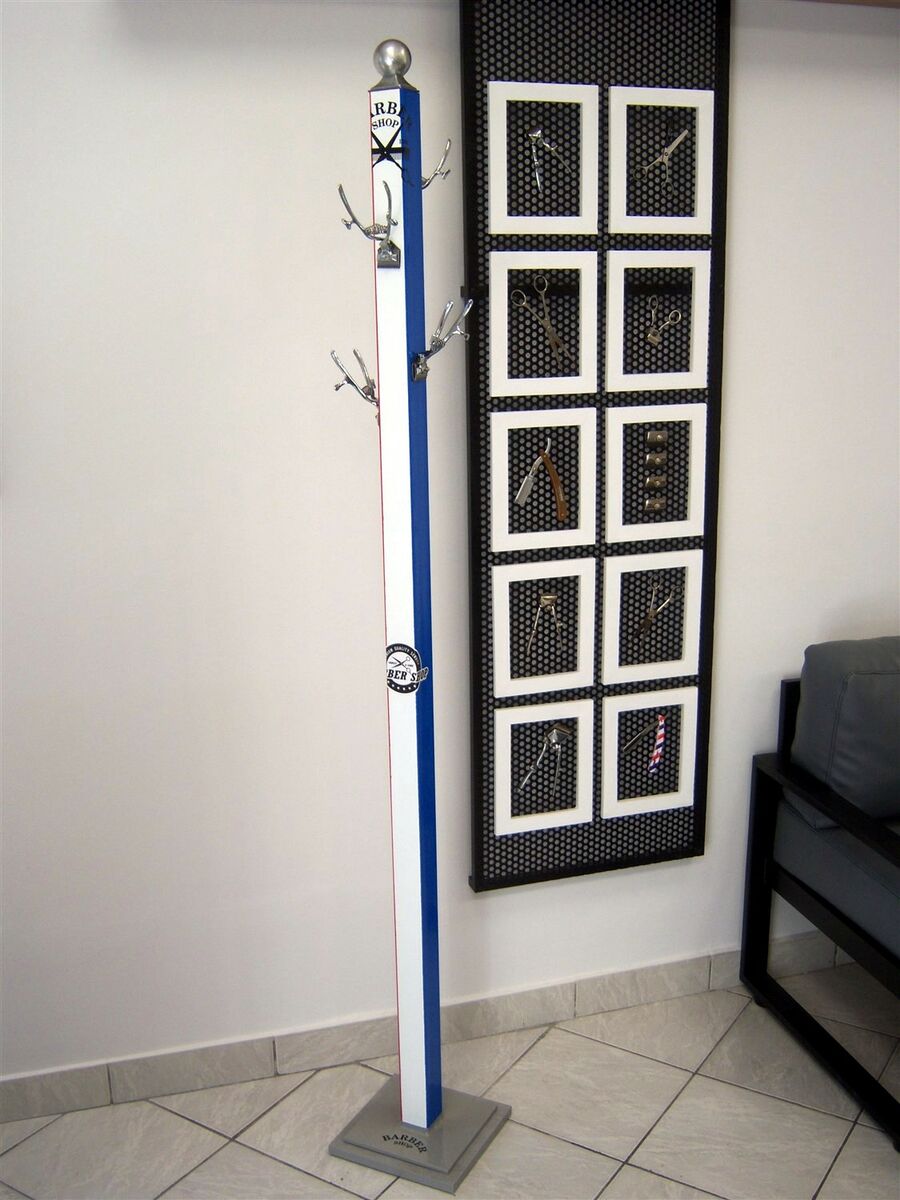

Όσον αφορά το αισθητικό κομμάτι είναι υποκειμενικό, αλλά από πρωτοτυπία τουλάχιστον  πιστεύω πέτυχα.

Αυτό που με προβλημάτισε και με προβληματίζει ακόμα, είναι μια θήκη για τις βρεγμένες ομπρέλες. Δεν ήθελα να προσθέσω κάτι στον συγκεκριμένο, πιστεύω θα τα χάλαγε. Είμαι προς αναζήτηση κάποιας πρωτότυπης ιδέας.





Edited by Lakisss
  • Like 2
Link to post
Share on other sites

ωραια ιδεα το καρυδακι με την προεκταση, ριχτο μεσα στον καλογερο να το εχει για παν ενδεχομενο!

Link to post
Share on other sites
  • 1 month later...

Update.

Η κατασκευή δεν πήγε όπως το περίμενα, σπάνε οι μηχανές. Το τελευταίο πράγμα που φανταζόμουν.

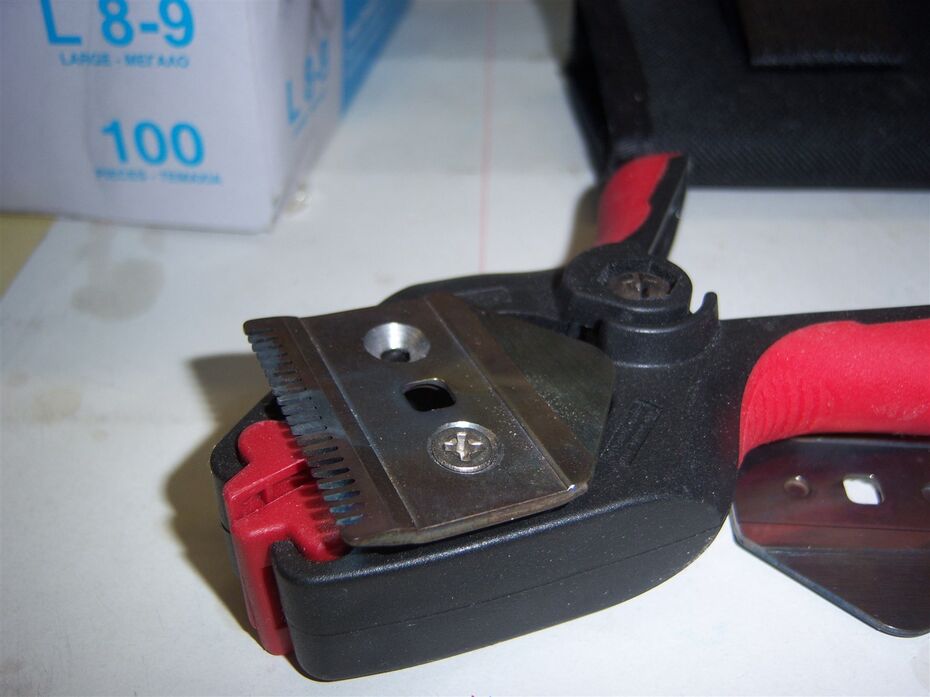

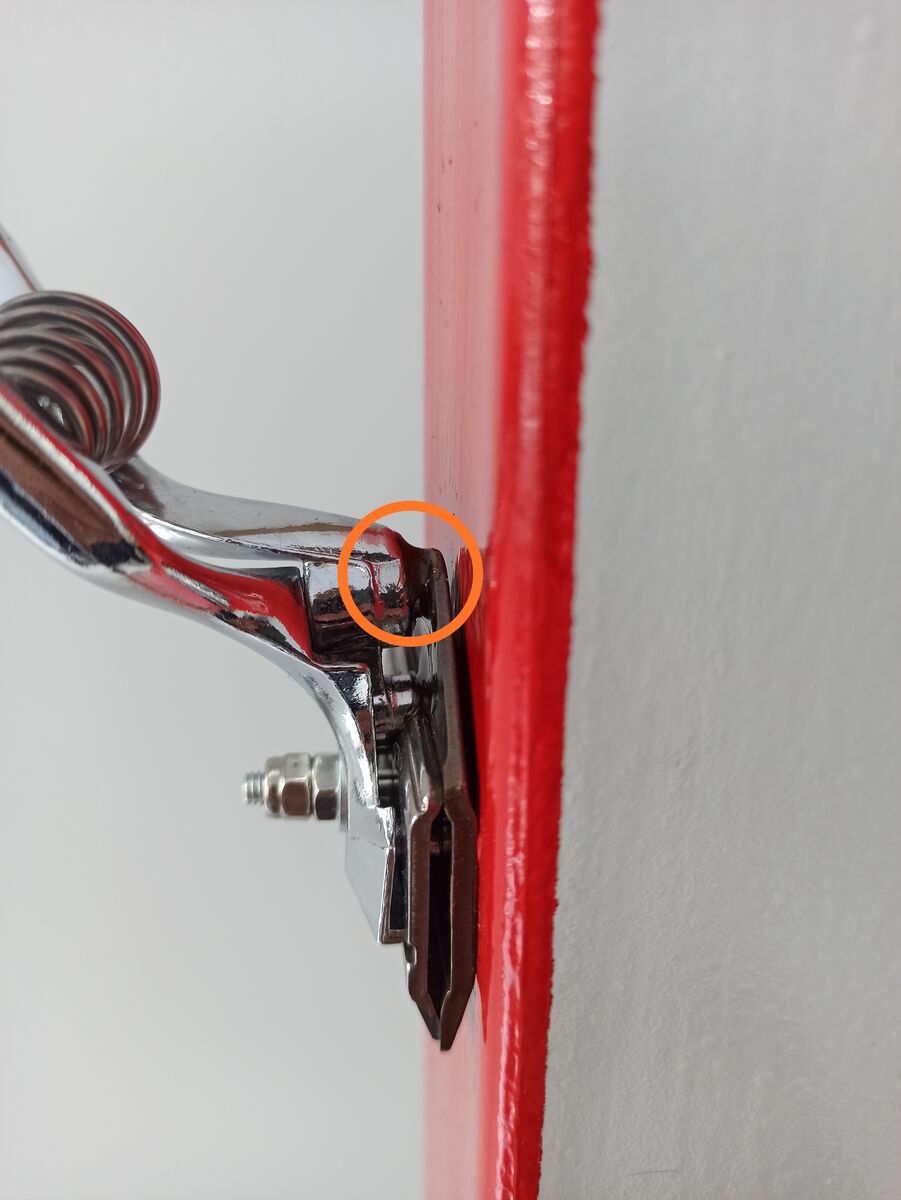

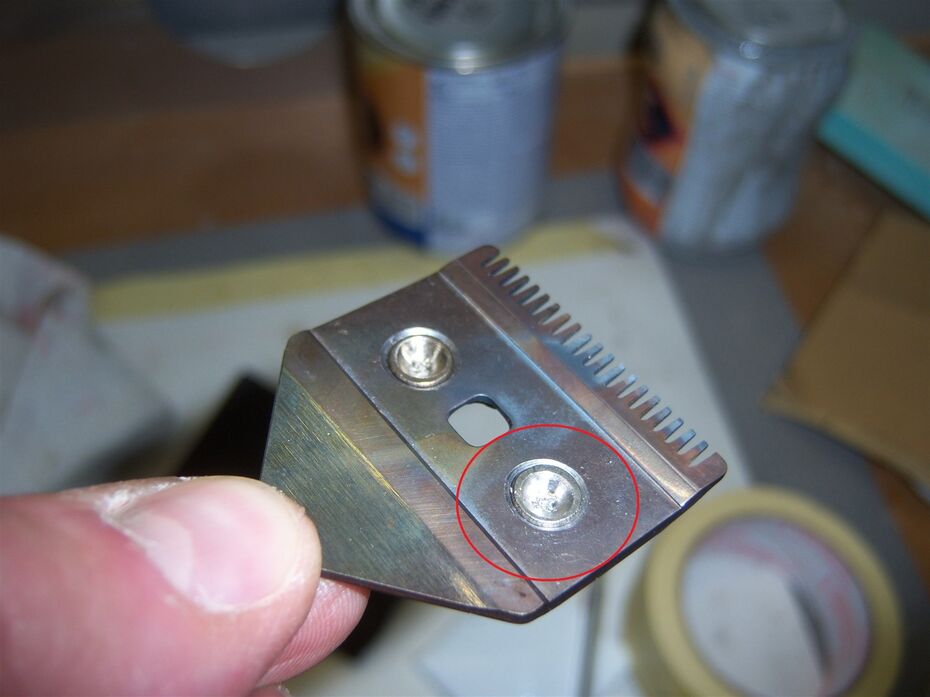

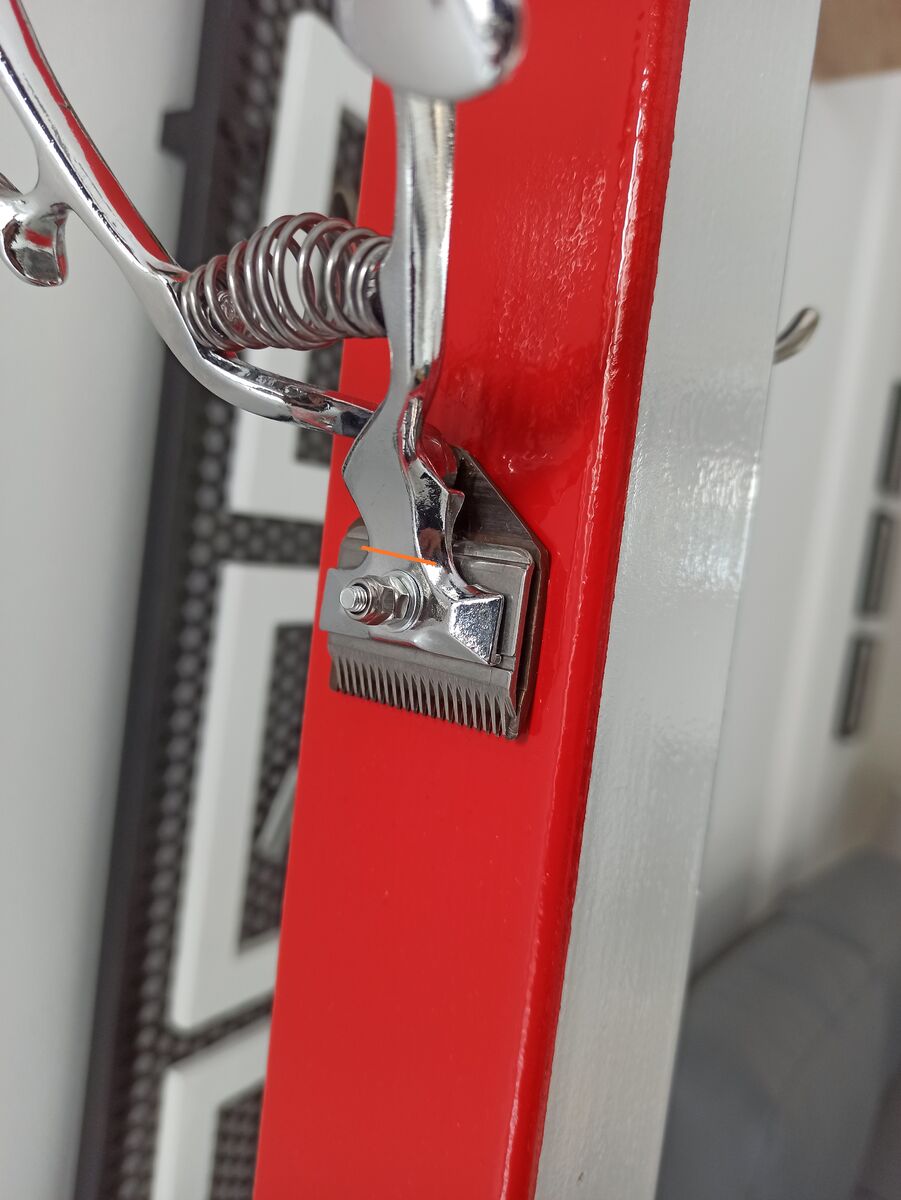

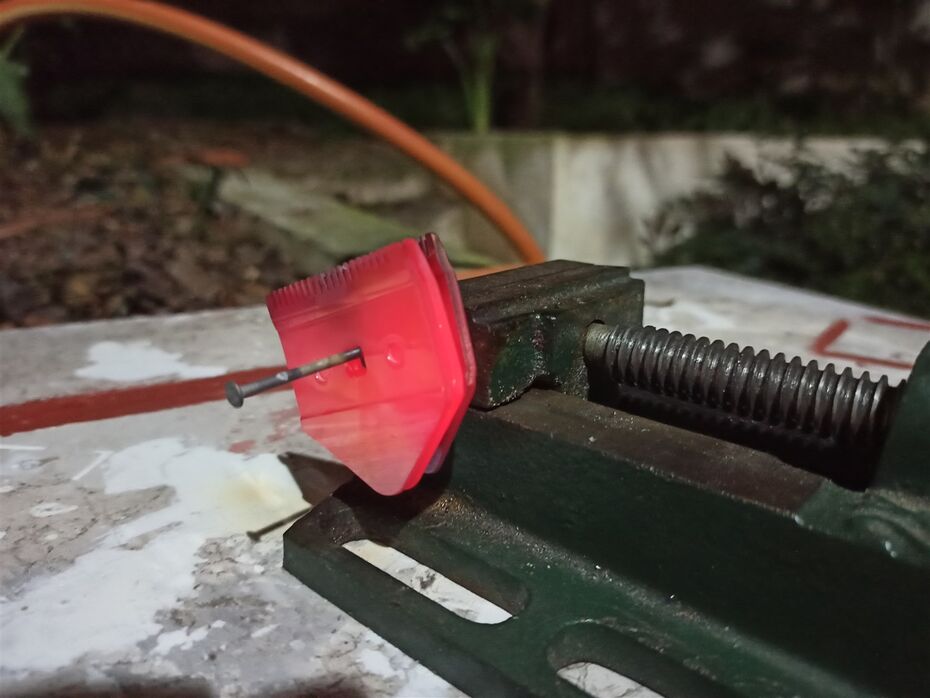

Συγκεκριμένα κάποιοι τραβούν τα ρούχα αντί να τα σηκώνουν, ασκώντας πίεση στις μηχανές που κόβονται όλες στην πορτοκαλί γραμμή.




Έκανα μια απόπειρα να τις κολλήσω με κόλλα wurth (+60 ευρώ κοστίζει) αλλά μόνο μία από τις τρεις έπιασε με αμφίβολη αντοχή, άνθρακας η Wurth.

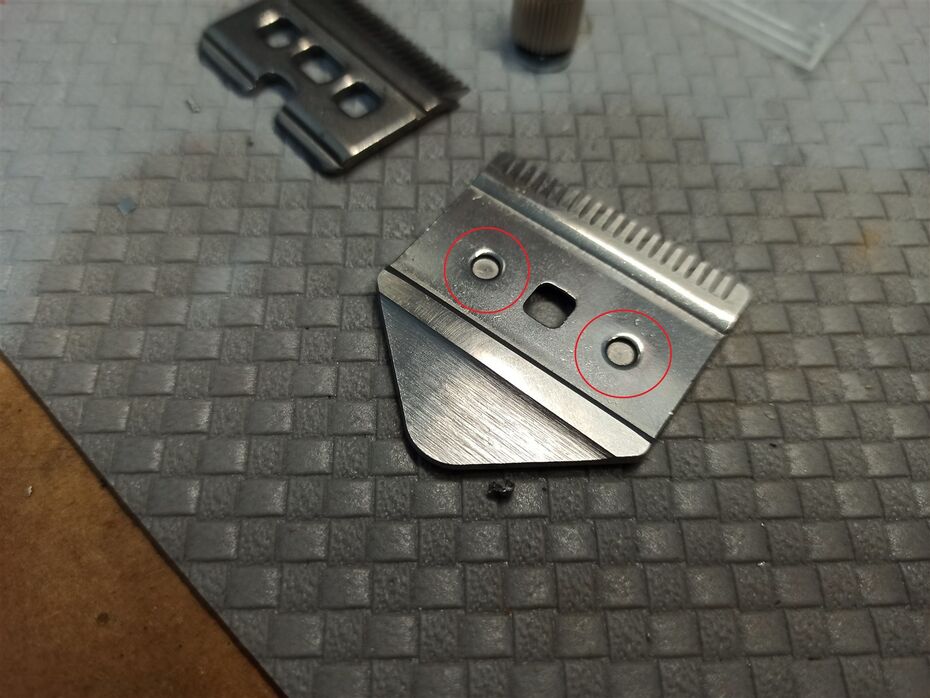

Η κόλλα μπήκε στον κύκλο ώστε να κολλήσει τους βραχίονες με την βάση.

ESHOP.WURTH.GR

Σύστημα επισκευής ταχείας δράσης, ιδανικό για τεχνικούς εγκαταστάσεων και συνεργεία στον κλάδο επεξεργασίας μετάλλων.

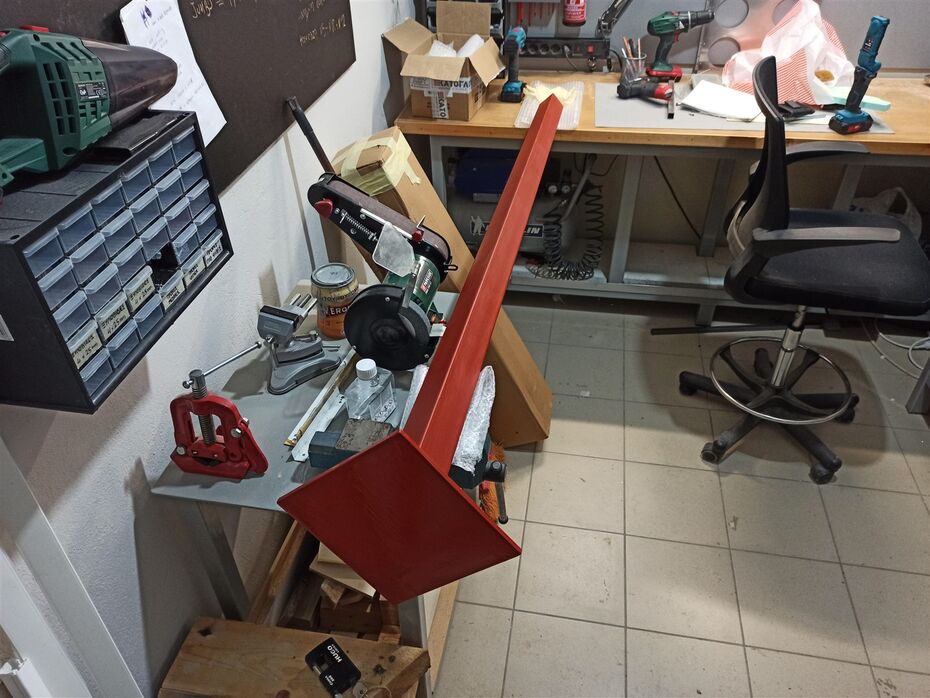

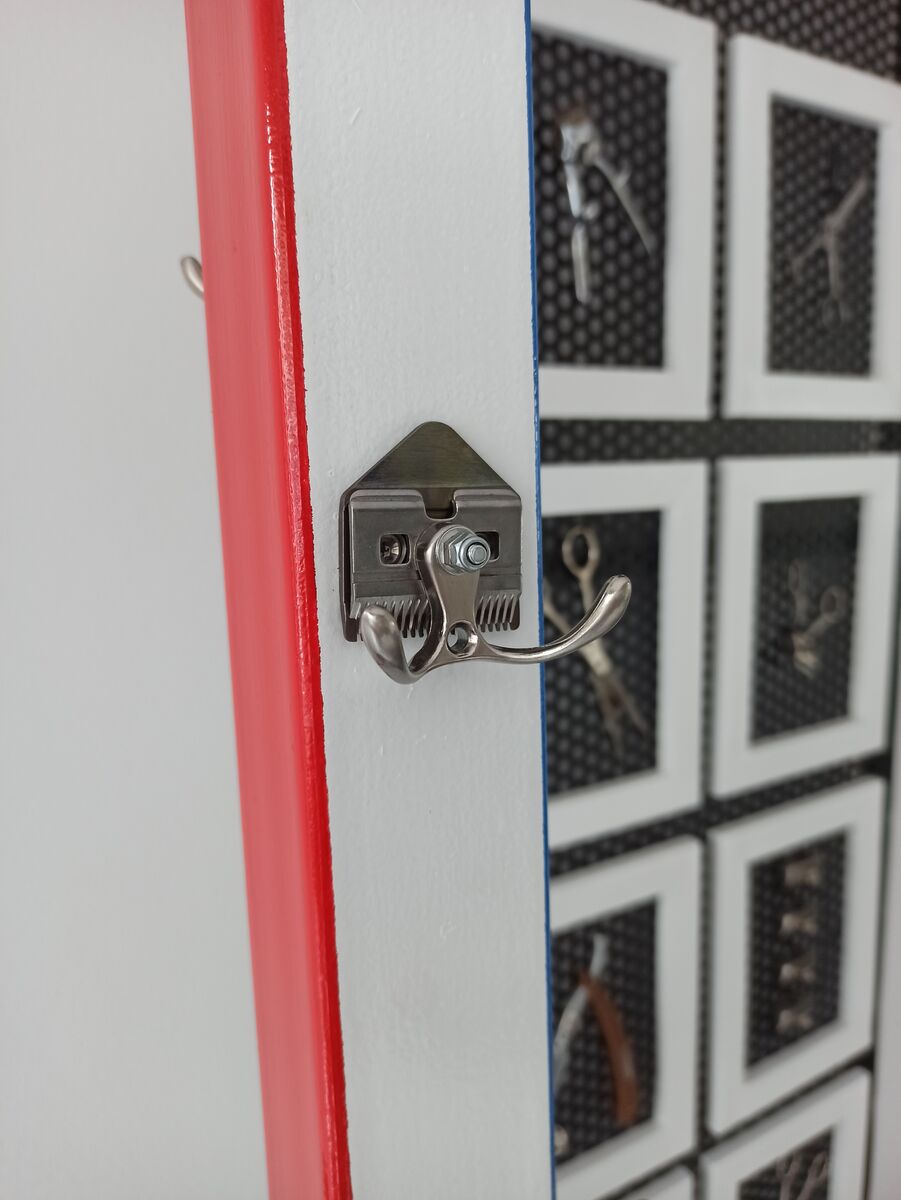

Προς το παρόν τις αφαίρεσα και τις αντικατέστησα με κάτι πιο συμβατικό. Εν αναμονή των νέων από ebay. Κάτι έχω σκεφτεί να δοκιμάσω.


  • Like 3
Link to post
Share on other sites

αν έβαζες και δεύτερο σημείο στήριξης της μηχανής ψηλότερα; Αν δεν τα καταφέρεις, θα σου πρότεινα να αφήσεις τα κανονικά κρεμαστάρια για τα παλτά αλλά σε κάποιο σημείο άλλο, όπου βολεύει, να ξανατοποθετούσες τις μηχανές. Έστω ως διακοσμητικές μόνο, ήταν όμορφη η ιδέα σου. Σε μένα άρεσε anyway.

Link to post
Share on other sites
πριν 6 λεπτά, το μέλος salde έγραψε:

αν έβαζες και δεύτερο σημείο στήριξης της μηχανής ψηλότερα;

Αυτό είναι το όλο θέμα. Το σκέφτομαι.

  • Like 1
Link to post
Share on other sites

Επειδή μου αρέσει πάρα πολύ η ιδέα σου μήπως να έβαζες στο σημείο που είναι το ελατήριο κάτι σαν αντηρίδα και να κράταγε την μηχανή???

Link to post
Share on other sites
Μία ώρα πριν, το μέλος geochal έγραψε:

Επειδή μου αρέσει πάρα πολύ η ιδέα σου μήπως να έβαζες στο σημείο που είναι το ελατήριο κάτι σαν αντηρίδα και να κράταγε την μηχανή???

Δεν γίνεται, το ελατήριο βγαίνει. Θα δοκιμάσω άλλον τρόπο που δεν θα χαλάει την αισθητική.

  • Like 1
Link to post
Share on other sites

Θηλιά με συρματόσχοινο πάνω από το ελατήριο, τρύπα στο σίδερο και τα τερματίζεις στη βάση με βίδα γάντζο. Είναι μανίκι βεβαία

  • Like 1
  • Thanks 1
Link to post
Share on other sites
