Project ''Bista''. Part -15 ( Vga ram cooler)

[jesus]

Θα μας καραφλιασεις ρεεεεε..

[Seafalco]

Νίκο, δεν θα την γλυτώσεις, θα σου στείλω το λογαριασμό! ! !

Πολύ ωραία η εκτέλεση και ακόμα πιο καλή η ιδέα! ! !

Βλέπω μια δυνατότητα τελειοποίησης, όχι όσον αφορά την μηχανική του πράγματος, αλλά τις ηλεκτρικές ιδιότητες!

Από ότι είδα στις φωτό, τα μεταλλικά μάγουλα του στηρίγματος υπερκαλύπτουν περιοχή στην πλακέτα , όπου αυτή έχει δρόμους (τυπωμένο).

Αυτό παρά το γεγονός ότι το τυπωμένο είναι καλυμμένο με μονωτικό βερνίκι, δεν σε εξασφαλίζει πλήρως από το ενδεχόμενο, να φθαρεί αυτό και να έχεις επικοινωνία του στηρίγματος (σασί) με το τυπωμένο.!!

Ακόμα και αν το προσέξεις να είναι τελείως λείο έτσι ώστε να αποκλειστεί το ενδεχόμενο μηχανικού τραυματισμού, δεν μπορείς να αποκλείσεις το ενδεχόμενο σε κάποιο σφάλμα (στο δίκτυο , στην πρίζα κλπ), να αναπτυχθεί τάση μεταξύ στηρίγματος και τυπωμένου.

Τάση ικανή να διασπάσει την λεπτή στρώση του βερνικιού! ! !

Νομίζω ότι θα ήταν καλή ιδέα να εξελίξεις λίγο ακόμα το στήριγμα έτσι ώστε να έχει και καλές μονώσεις ως πρός το τυπωμένο.

Μια εύκολη λύση , είναι να φαρδύνεις λίγο το λούκι και να το βαθύνεις επίσης , έτσι ώστε να μπορέσεις να κάνεις κολλητά στα τοιχώματά του μικρά πλακίδια από μονωτικό υλικό (π.χ. , μικρά κομματάκια από πλακέτα, η βακελίτη.

Εναλλακτικά θα μπορούσες να "φυτέψεις με κόλλα , ένα μικρό "κυβάκι" από μονωτικό πάνω στο οποίο θα κάνεις το λούκι στήριξης της πλακέτας!

Και αφού το πειράξαμε "ηλεκτρικά" ας του δώσουμε και ένα "σκούντημα" αεροδυναμικά!

Επειδή η φτερωτή περνά πολύ κοντά στο στήριγμα, θα ήταν καλή ιδέα να κάνεις την γωνία του λίγο πομπέ, έτσι ώστε να μην "τραγουδάει" η φτερωτή περνώντας από κάτω.

Βέβαια και έτσι -λόγω της μορφής του εμποδίου- δεν θα πρέπει να ακούγεται κάτι ιδιαίτερο, αλλά είπαμε ...fine tuning! !

Καλή δύναμη και ανυπομονούμε για την συνέχεια! ! !

Έγινε επεξεργασία Ιούνιος 15, 2014 από Seafalco

[E.TeRaS]

[MENTION=12156]Lakisss[/MENTION]

Sorry για τα “Γαλλικά” αλλά αυτές οι λέξεις μου ήρθαν στο μυαλό!

Εκανα Edit

Έγινε επεξεργασία Ιούνιος 17, 2014 από E.TeRaS

[slalom]

Νομίζω ότι θα ήταν καλή ιδέα να εξελίξεις λίγο ακόμα το στήριγμα έτσι ώστε να έχει και καλές μονώσεις ως πρός το τυπωμένο.

Μια εύκολη λύση , είναι να φαρδύνεις λίγο το λούκι και να το βαθύνεις επίσης , έτσι ώστε να μπορέσεις να κάνεις κολλητά στα τοιχώματά του μικρά πλακίδια από μονωτικό υλικό (π.χ. , μικρά κομματάκια από πλακέτα, η βακελίτη.

Μια μονωση από χοντρο καλωδιο ανοιγμενη κατά μηκος να τοποθετηθεί πανω στην πλακετα

[Lakisss]

Το αλουμίνιο θα βαφτεί οπότε περιορίζεται ο κίνδυνος, αλλά ένα κομματάκι μονωτική ταινία στο pcb θα λύσει οριστικά το πρόβλημα.

[panosX]

το ποιο απλό μονωτικό είναι τ διαφανές (ή μαύρο κλπ ) )φιλμ που έχουν μέσα τα τροφοδοτικά

γι να μην ακουμπάει σασί , αν τώρα δεν έχεις εύκαιρο κσι θες εδώ είμαστε

[Seafalco]

Το αλουμίνιο θα βαφτεί οπότε περιορίζεται ο κίνδυνος, αλλά ένα κομματάκι μονωτική ταινία στο pcb θα λύσει οριστικά το πρόβλημα.

Και αυτό είναι καλό, αλλά το καλύτερο εφόσον δεν θέλεις να μπεις στη διαδικασία να κάνεις την τροποποίηση που σου είπα, είναι να παρεμβάλεις μεταξύ πλακέτας και bracket ένα κομματάκι από μονωτικό φύλο Mylar.

Είναι ένα μονωτικό εξαιρετικής αντοχής και απίστευτα΄λεπτού πάχους, φαντάσου ότι 1/10 του mm έχει μονωτική ικανότητα πάνω από 5 kVolt !

Το βρίσκεις εκεί που πουλάνε υλικά μετασχηματιστών, αλλά δεν χρειάζεται, έχω εγώ να σου δώσω να κάνεις την δουλειά σου, το χρώμα του είναι ένα πολύ αχνό (σχεδόν διάφανο} γαλακτερό.

Το περνάς στην πλακέτα , βάζεις λίγο κόλα στο bracket, στηρίζεις την πλακέτα στο bracket και ... κόλλησε!

Και άστο να βουρλίζεται μετά!

[Lakisss]

Project ''Bista''. Part -15 ( Vga ram cooler)

Καλημέρα/σπέρα.

Με το σημερινό update μπαίνουν οι τελευταίες πινελιές στη κάρτα γραφικών.

Έχω ήδη ασχοληθεί αρκετά με τη κάρτα, και ήρθε η ώρα να προσπεράσω αυτό το εμπόδια, ώστε να προχωρήσει η κατασκευή με γοργότερους ρυθμούς.

Αρκετά όμως με τη φλυαρία μου... για να δούμε τι θα δούμε στο σημερινό επεισόδιο.

Όσοι με παρακολουθείτε θα έχετε διαπιστώσει ότι έχω μία αδυναμία στη κατασκευή ψυκτρών.

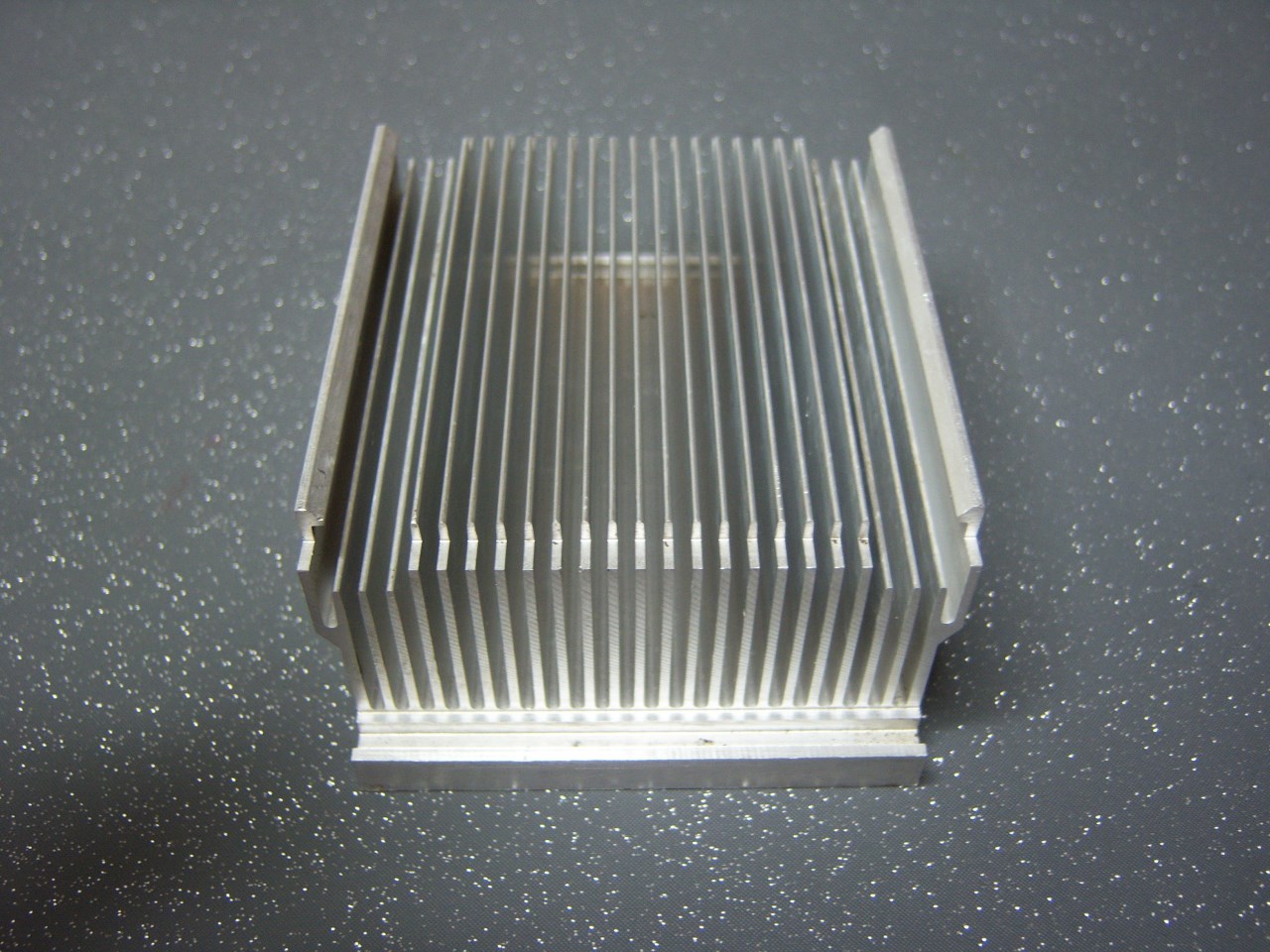

Σημερινός δωρητής θα είναι ξανά μία ψύκτρα από κάποιον Pentium του παρελθόντος. Τις συγκεκριμένες τις λατρεύω, αφού αποτελούν μία πρώτης τάξεως βάση για μικρές κατασκευές.

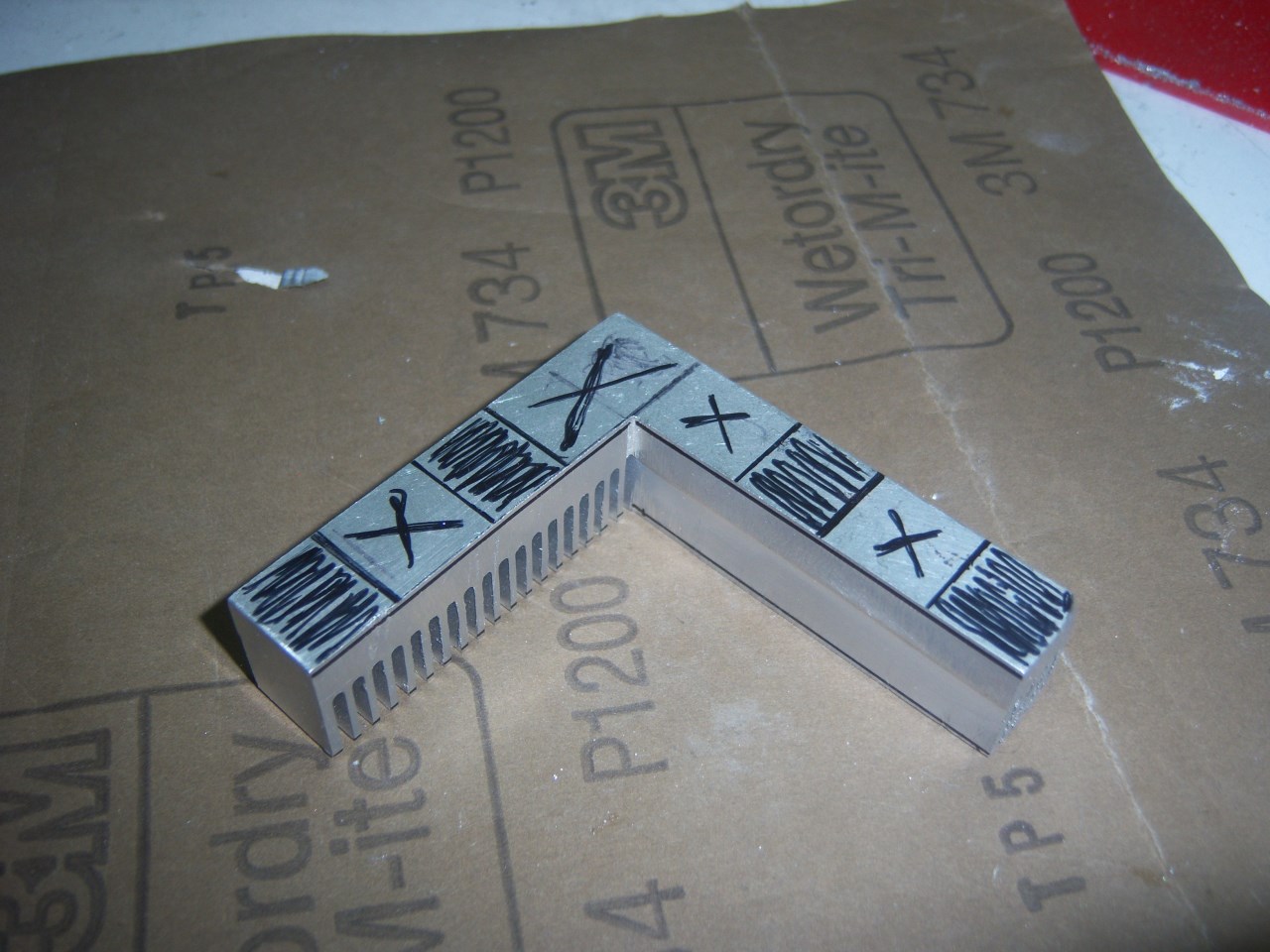

Αρχικά μαρκαρίστηκαν τα τμήματα που πρέπει να κοπούν.

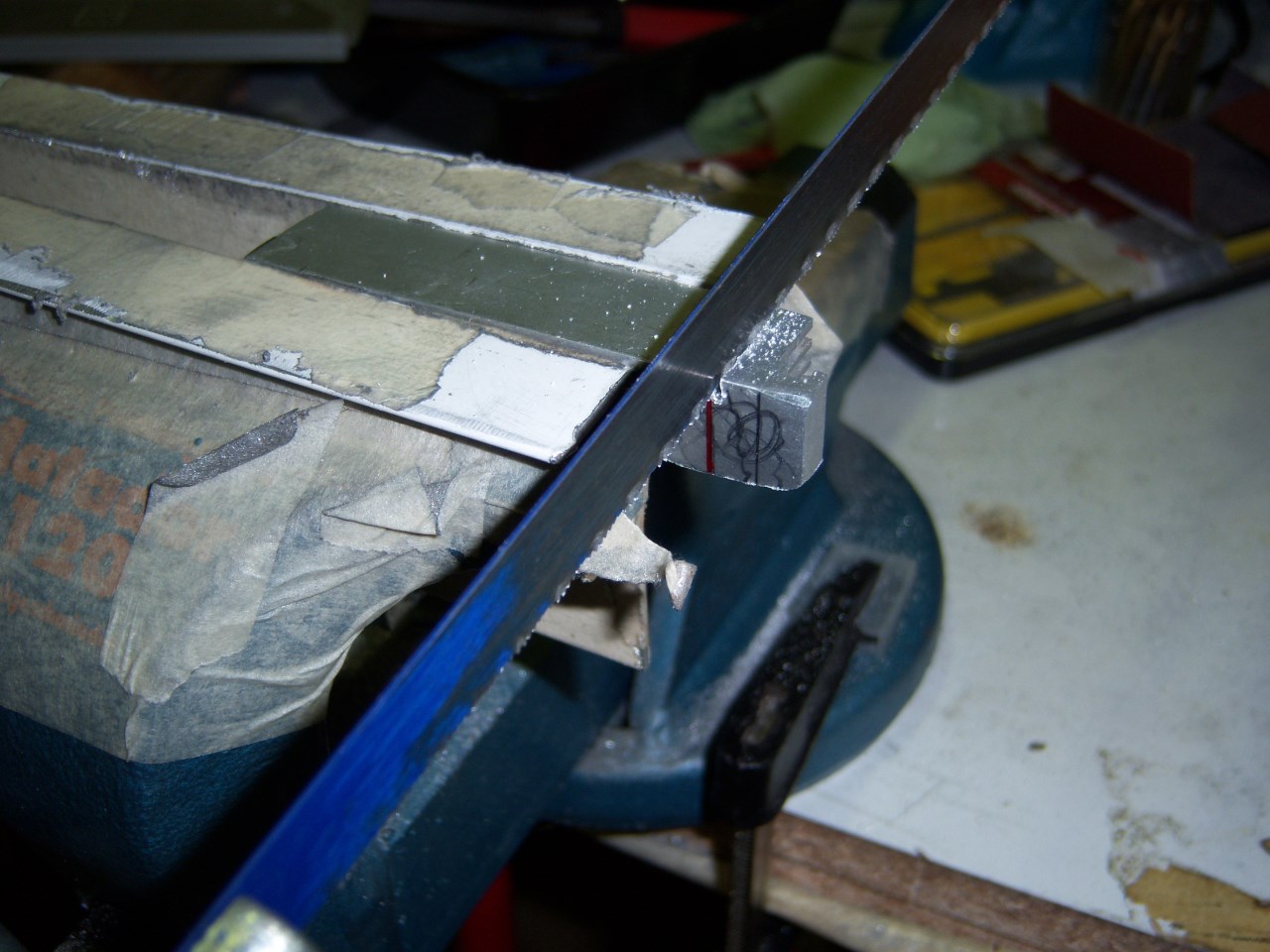

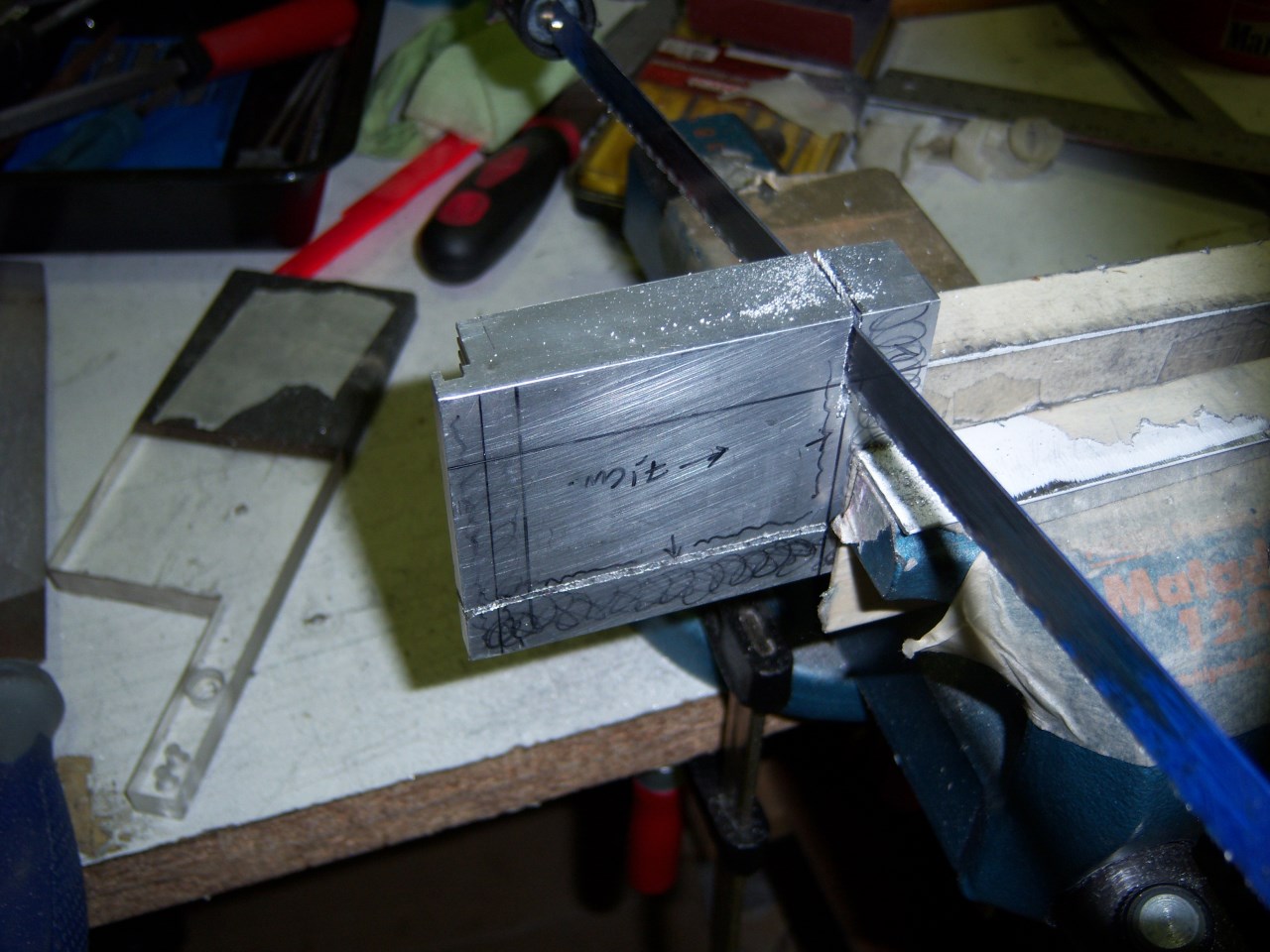

Η ψύκτρα τοποθετήθηκε στη μέγγενη και ακολούθησε το κόψιμο, πρώτα των πτερυγίων, και μετά των δύο μικρών εξογκωμάτων στα πλαϊνά της.

Πιστεύω ότι η γνώση πρέπει να μοιράζεται όπως και οι εμπειρίες, καλές η κακές.

Σήμερα θα σας δείξω και μερικά πραγματάκια που πέτυχαν, αλλά και ένα που τα έκανα μαντάρα.

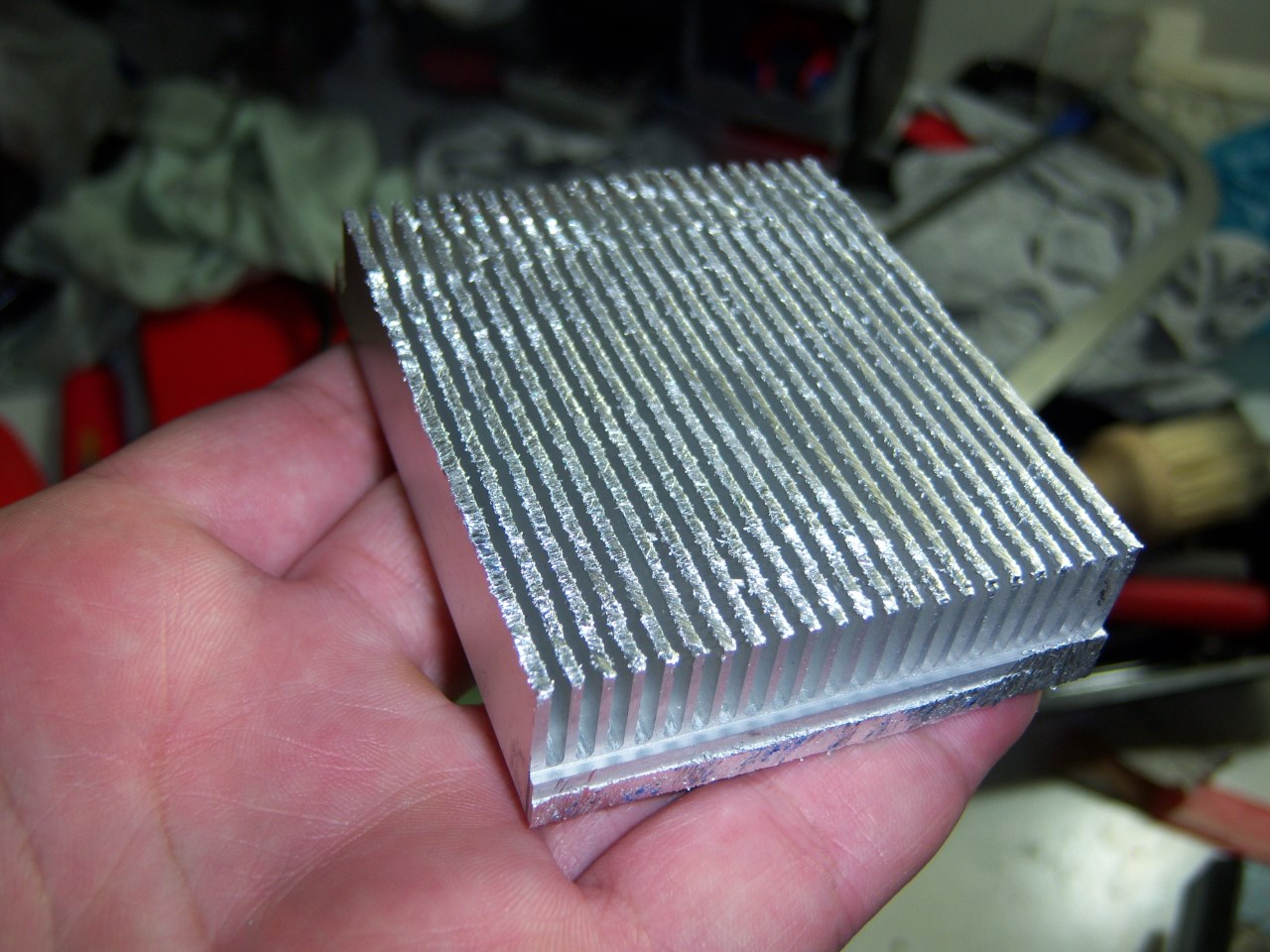

Σκεφτόμουν εύκολο τρόπο να τρίψω τα fins της ψύκτρας και να τα κάνω επίπεδα. Ψάχνοντας στο κουτί με τα ρετάλια βρήκα δύο κομμάτια αλουμινίου πάχους 3 χιλιοστών, απομεινάρια διάνοιξης τρυπών 120ηδων ανεμιστήρων.

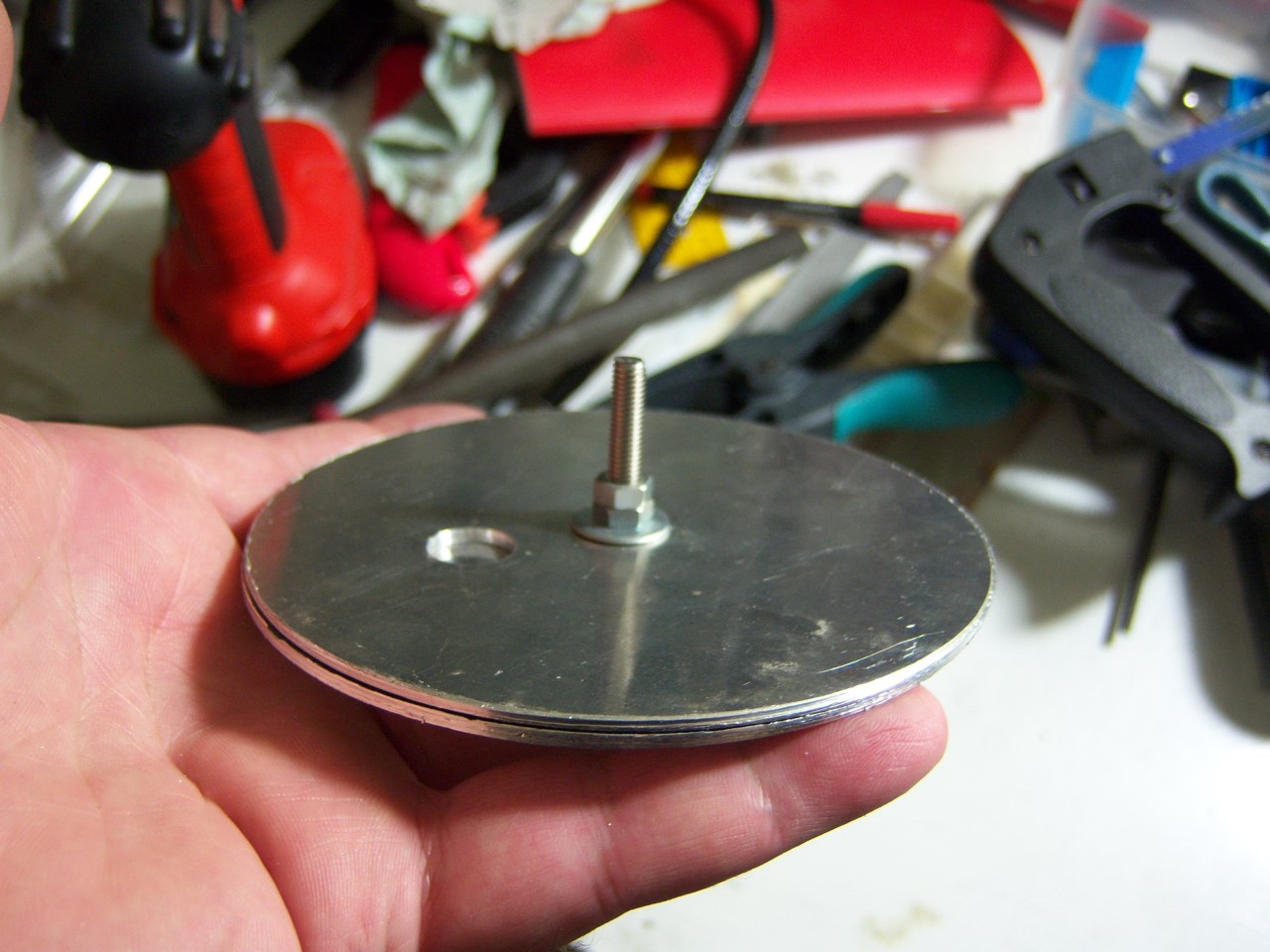

Τα κομμάτια πιάστηκαν με μακρυά βίδα και κόντρα παξιμάδι.

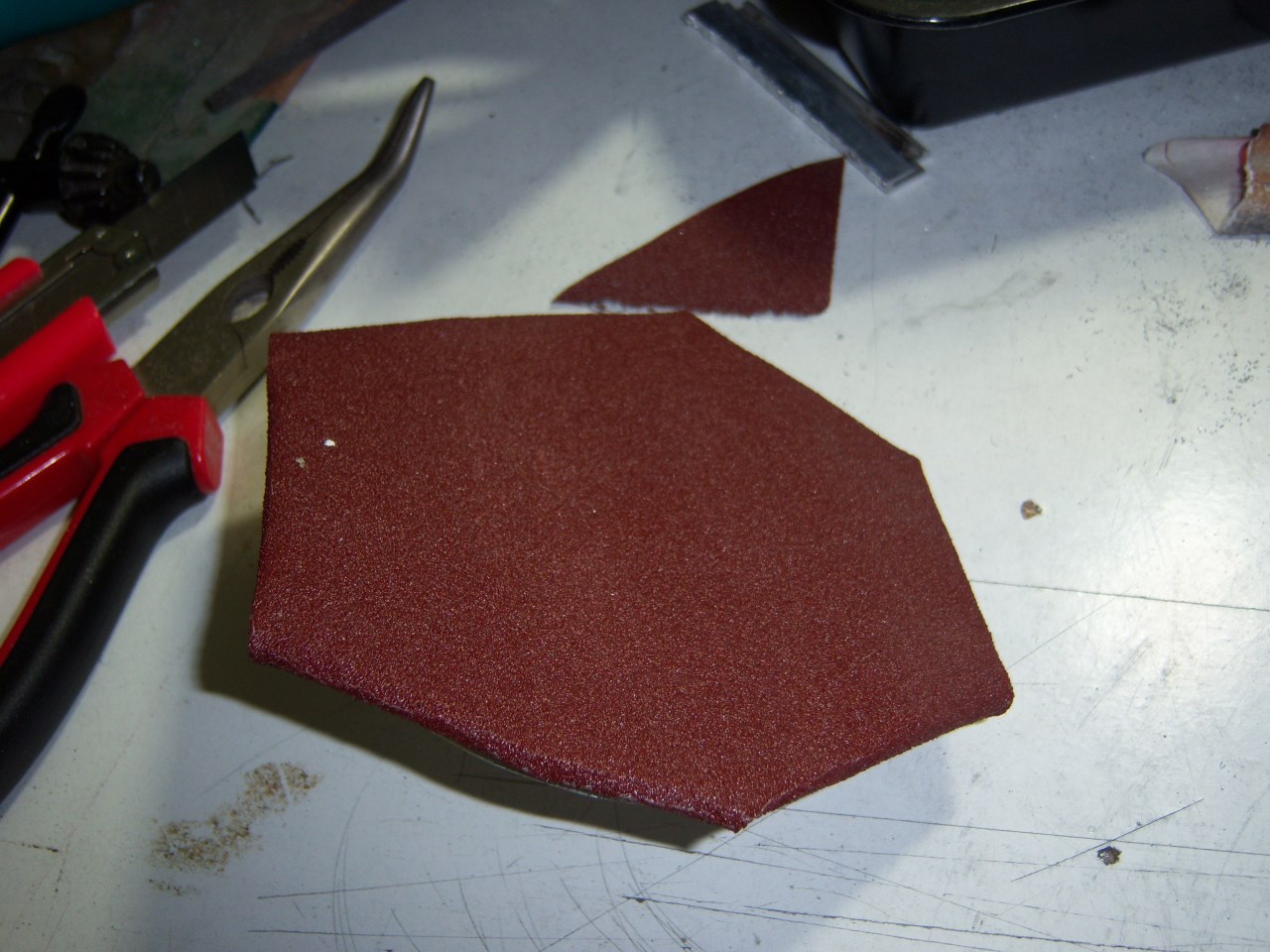

Επόμενη κίνηση είναι το δίπλωμα του γυαλόχαρτου ανάμεσα τους.

Το προσάρμοσα στο δράπανο και προσπάθησα να ισιώσω τα fins.

H κατασκευή δουλεύει, αλλά το αλουμίνιο κυρτώνει και δεν μπορεί να ανταποκριθεί. Το αποτέλεσμα όμως είναι ελπιδοφόρο, και θα επανέλθω με νέα από σίδερο πάχους τουλάχιστον 3 χιλιοστών, ώστε να δέχεται μεγαλύτερη πίεση.

Συνέχεια με την επεξεργασία του κομματιού. Κόβεται το πρώτο πλαϊνό εξόγκωμα και λειαίνεται πρόχειρα.

Γίνεται νέο μαρκάρισμα.

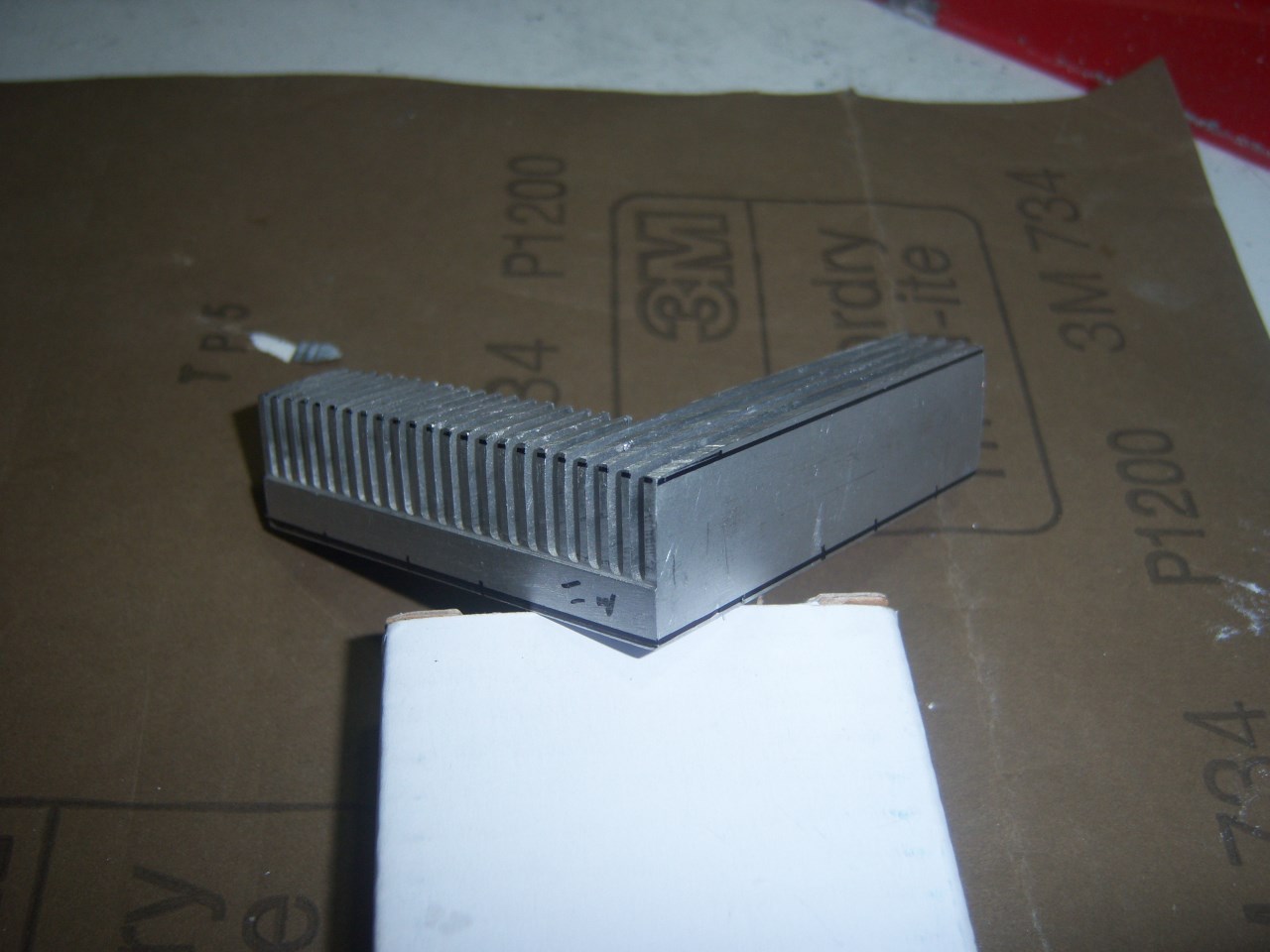

Πάμε ξανά για κόψιμο, ώστε η ψύκτρα να αποκτήσει μορφή Γ.

Τέλος κόβεται το δεύτερο πλαϊνό εξόγκωμα, και γίνεται φινίρισμα στις πλευρές.

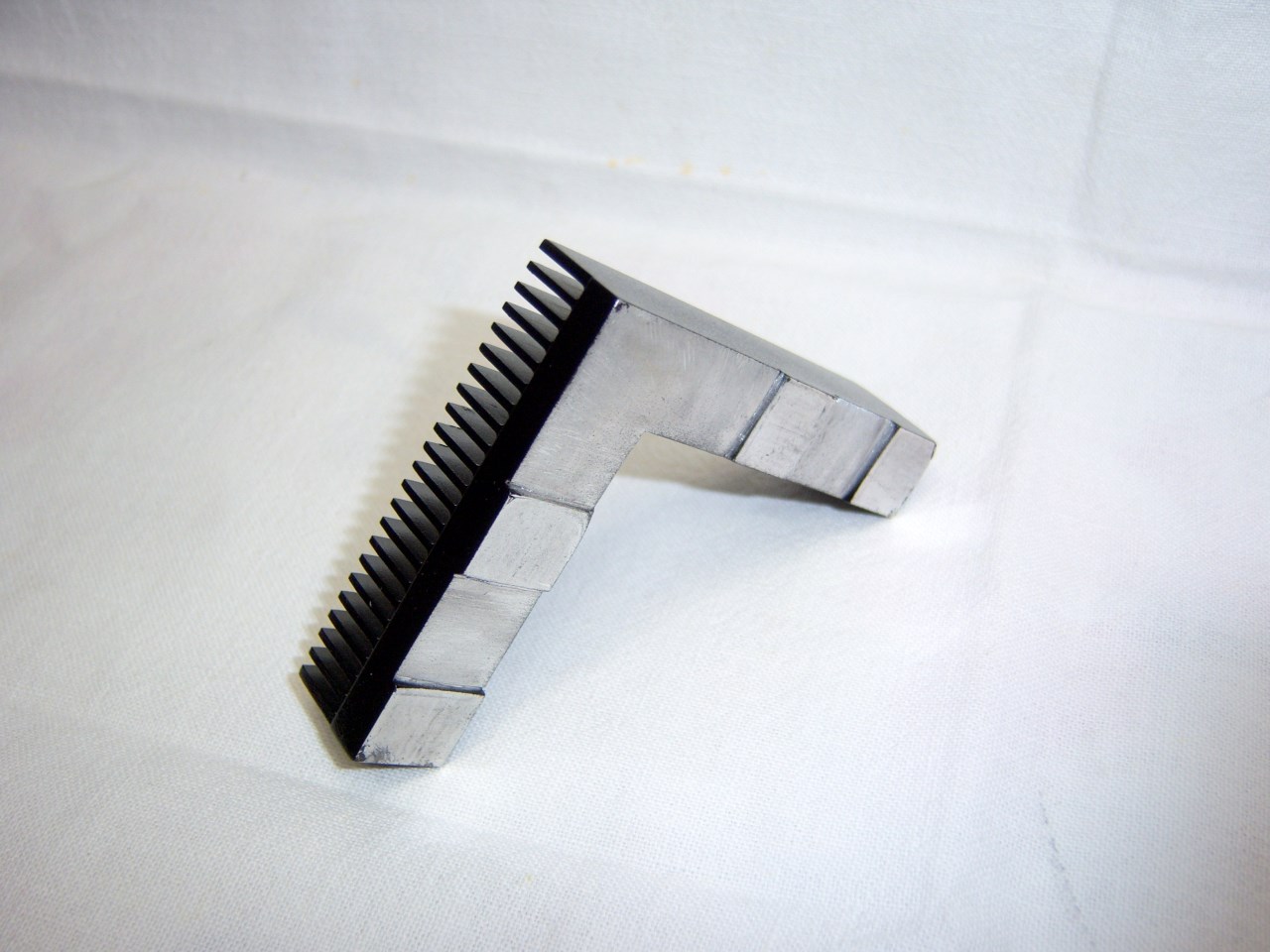

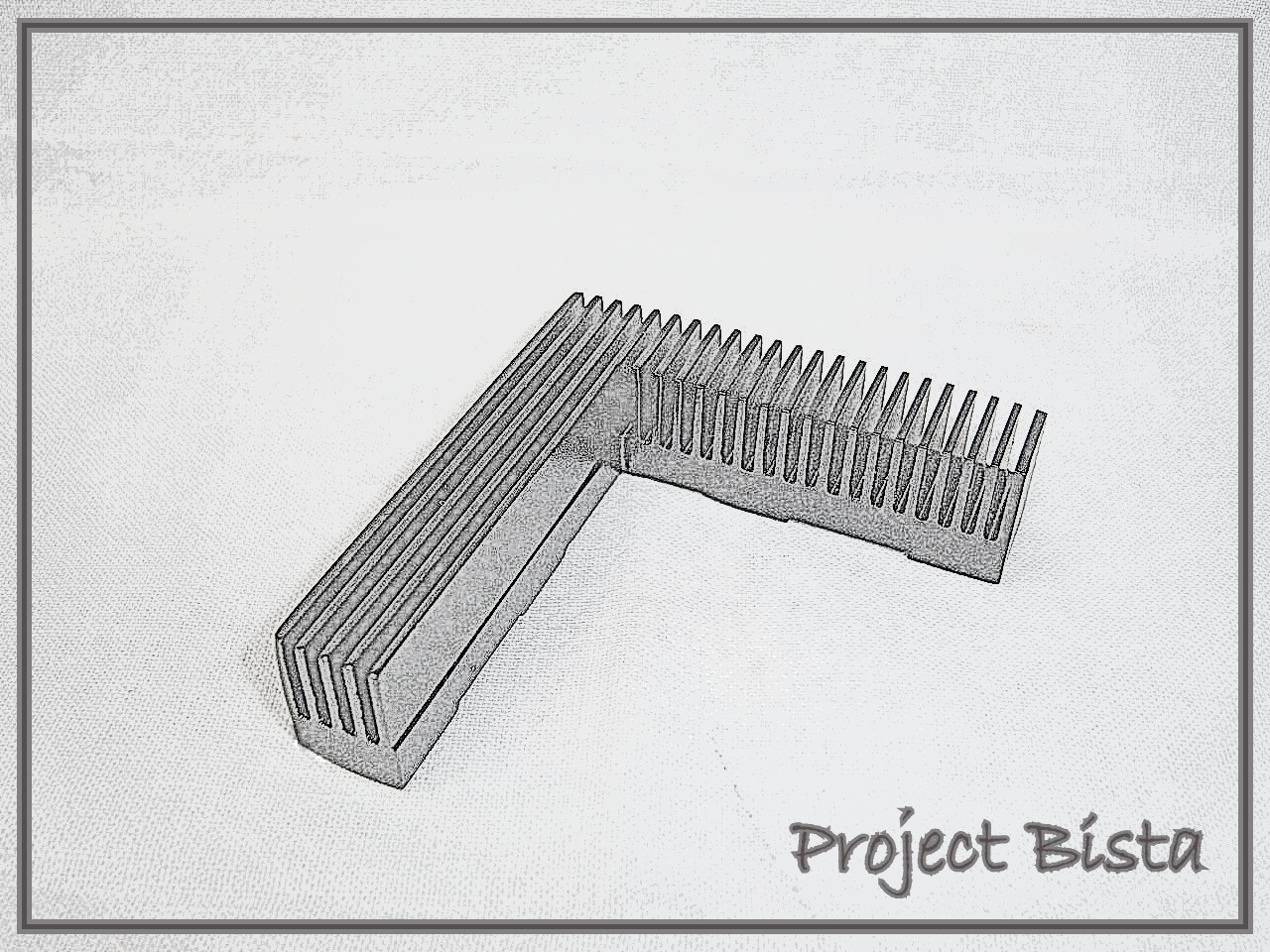

Είμαστε πλέον εδώ.

"Φτιάχνεις, κόβεις, τρίβεις, αλλά δεν μας είπες τι θα ψύξεις τελικά" εύλογα θα πείτε πολλοί. Τις μνήμες στη πίσω πλευρά της κάρτας γραφικών.

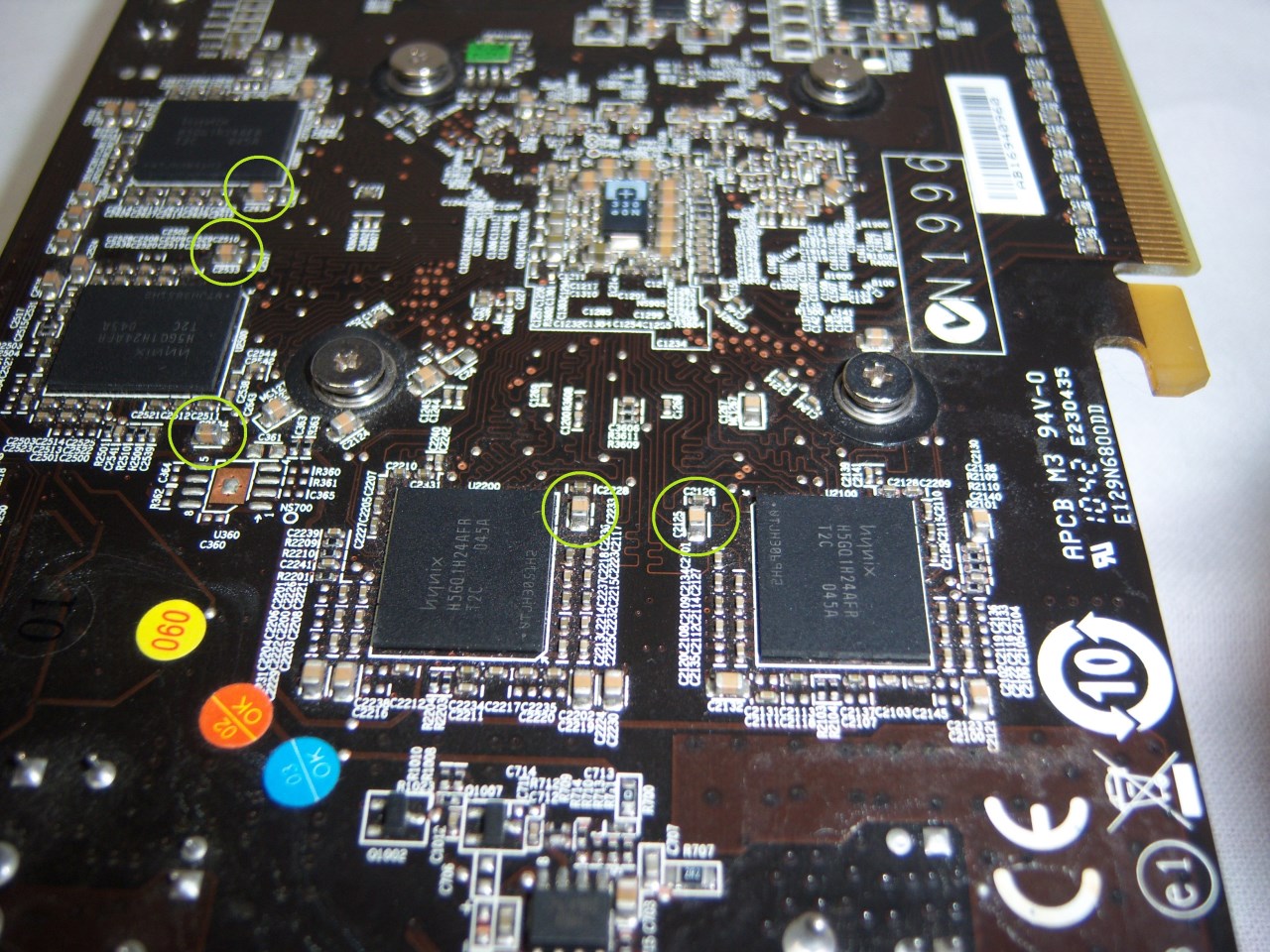

Ρίξτε μια προσεκτικότερη ματιά και δείτε το εμπόδιο διάσπαρτο στο pcb, οι πυκνωτές στους πράσινους κύκλους.

Οι πυκνωτές βρίσκονται στο ίδιο ύψος με τις μνήμες, ενώ μερικοί τις υπερβαίνουν ελάχιστα.

Προς αποφυγή βραχυκυκλώματος έπρεπε να γίνουν οι απαραίτητες τροποποιήσεις, έτσι μαρκαρίστηκαν κάποια τμήματα στο πάτωμα της ψύκτρας.

Όταν έρχεται η ώρα της λεπτοδουλειάς, ο καλύτερος σύμμαχος είναι ο καλός φωτισμός.

Έφτιαξα ένα φωτιστικό από χαρτόνι, αλουμινόχαρτο, ταινία και πραγματικά είδα το φως το αληθινό! Το συνιστώ ανεπιφύλακτα.

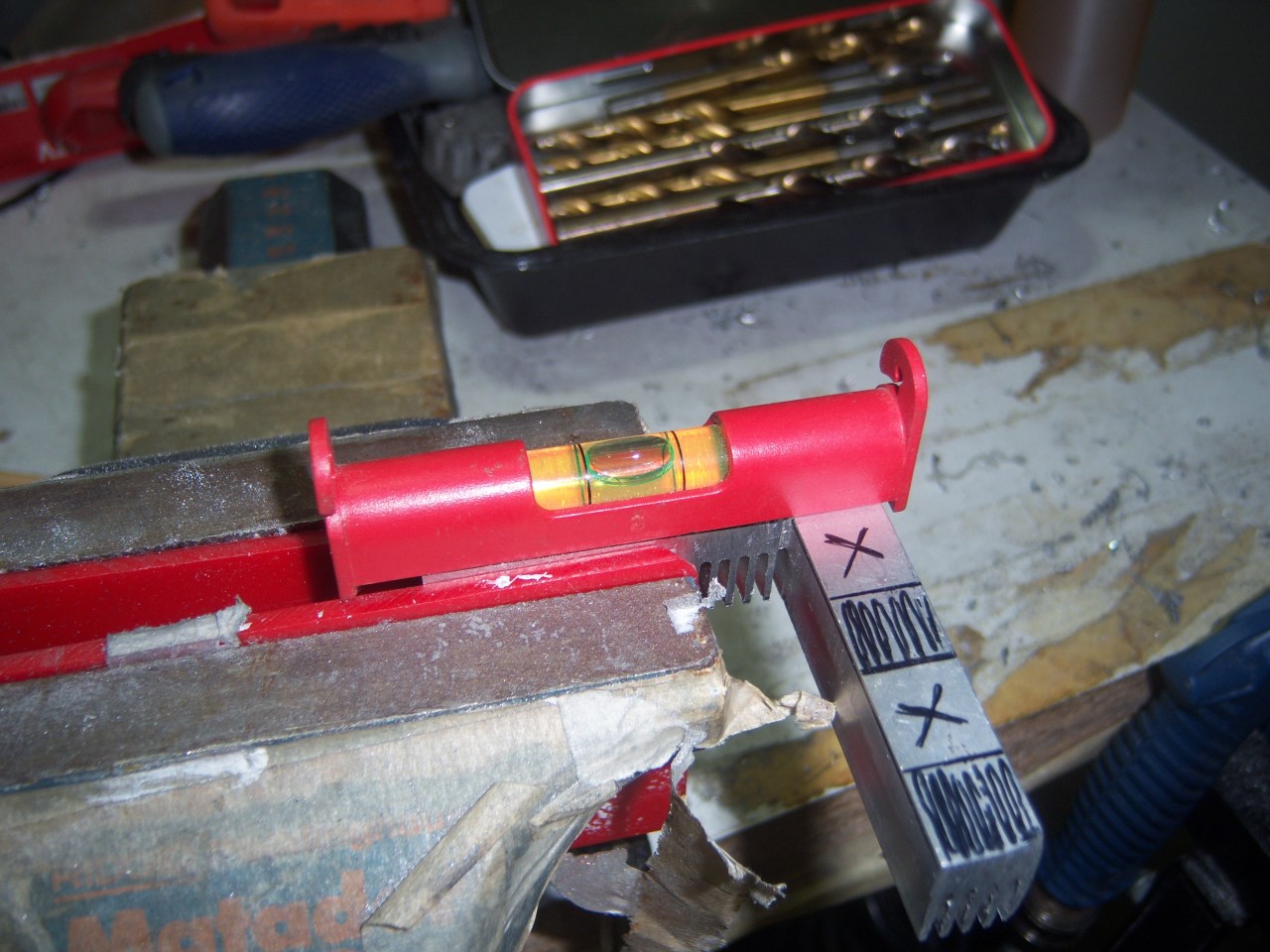

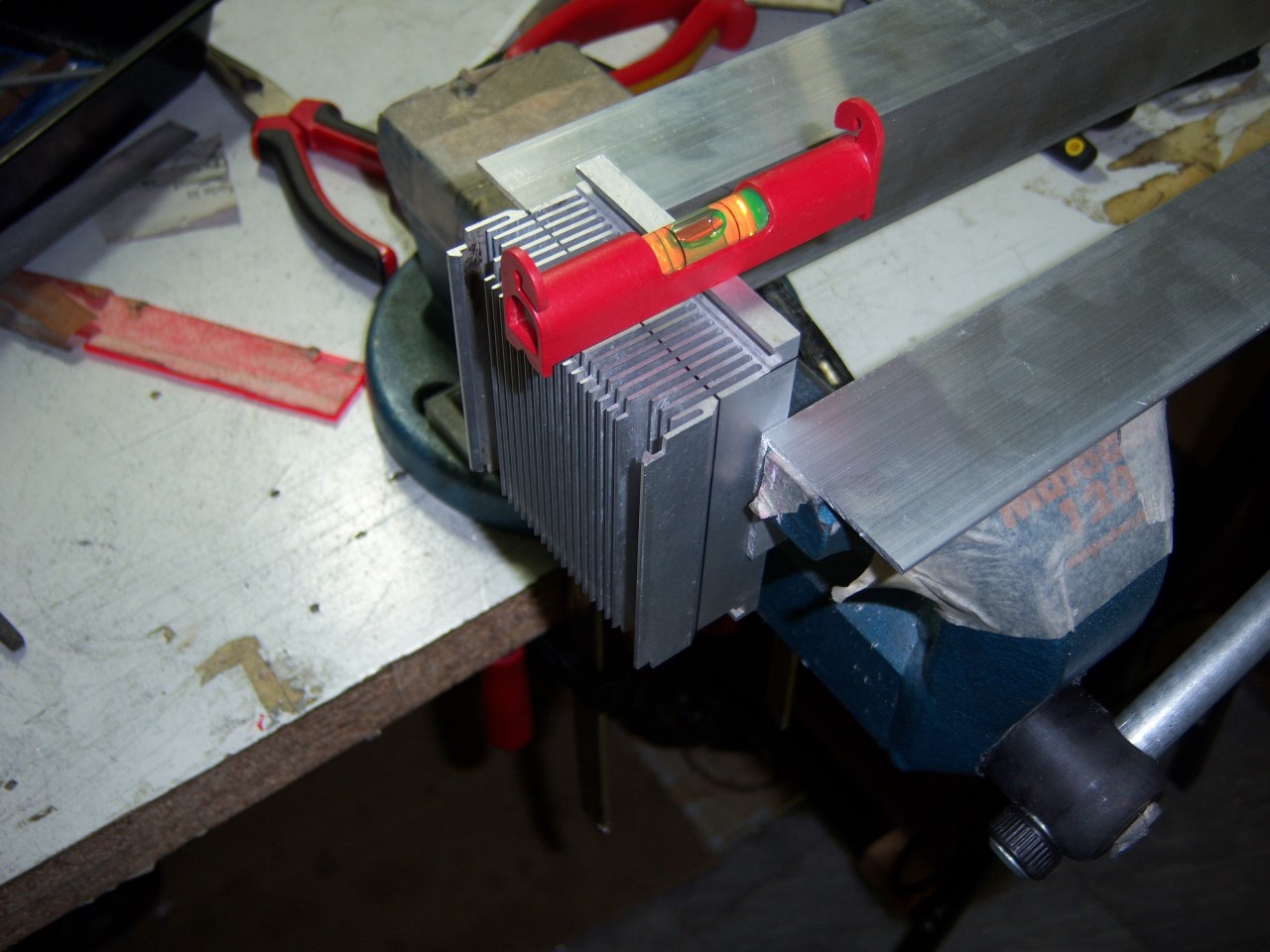

Συνέχεια με τη ψύκτρα. Αρχικά γίνεται το αλφάδιασμα της επάνω στη μέγγενη.

Θα δουλέψω τα τμήματα που έχουν μαρκαριστεί με Χ. Αρχικά χαράζω τις τομές που οριοθετούν τα τμήματα αυτά, σε βάθος όσο της οριζόντιας γραμμής.

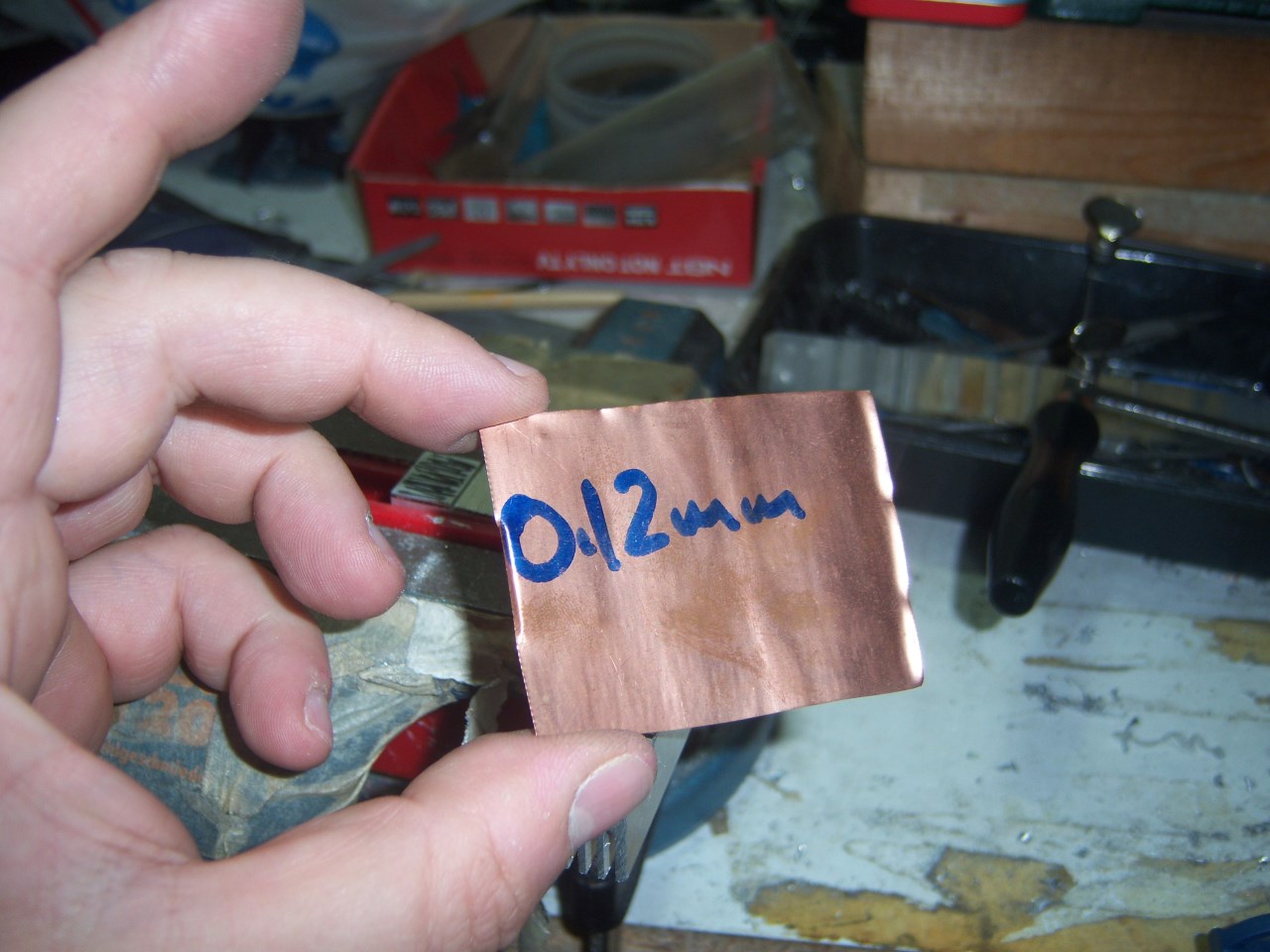

Στις τομές θα τοποθετηθούν φύλα χαλκού πάχους 0.12mm, προστατεύοντας τα εκατέρωθεν τμήματα από πιθανούς τραυματισμούς προερχομένων εκ των λιμών.

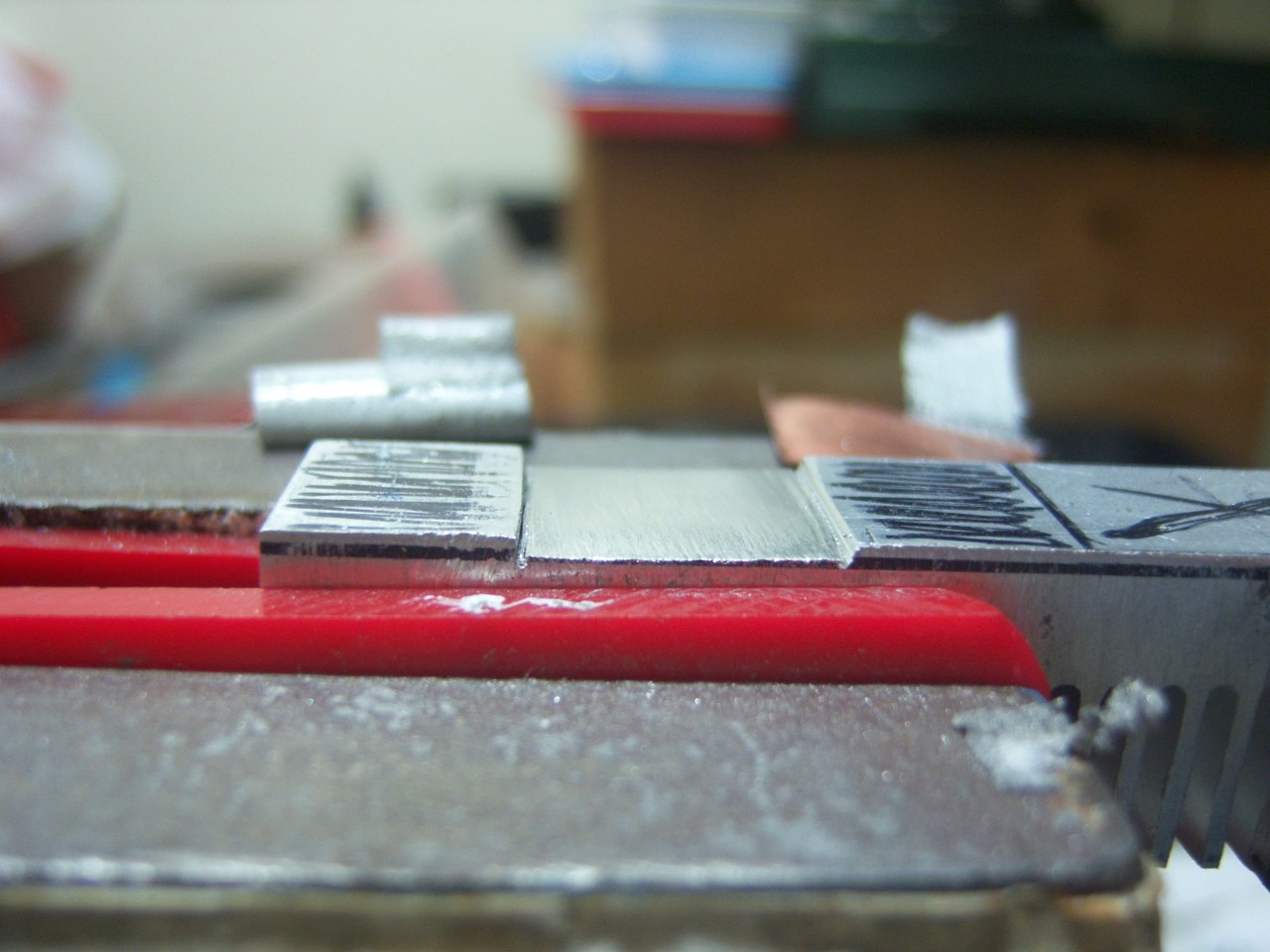

Αρχίζει το λιμάρισμα με δέουσα προσοχή. Το μέγιστο βάθος ορίζεται απ' την οριζόντια μαύρη γραμμή.

Αρκετά ευχαριστημένος απ' το τελικό αποτέλεσμα.

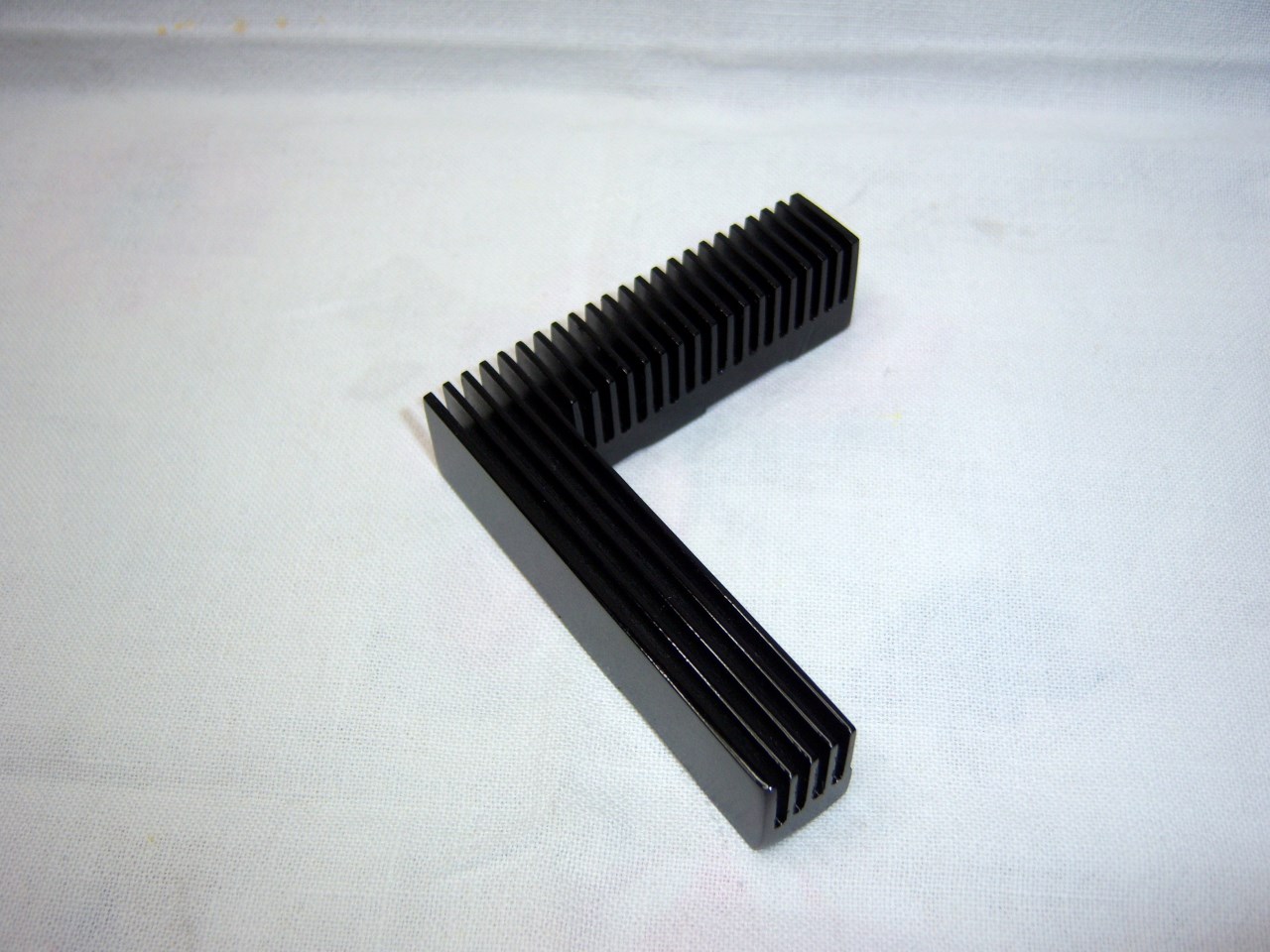

Τελευταία πινελιά όπως πάντα το βάψιμο. Δύσκολα πλέον πιστεύεις ότι κάποτε αυτό ήταν ψύκτρα Pentium επεξεργαστή.

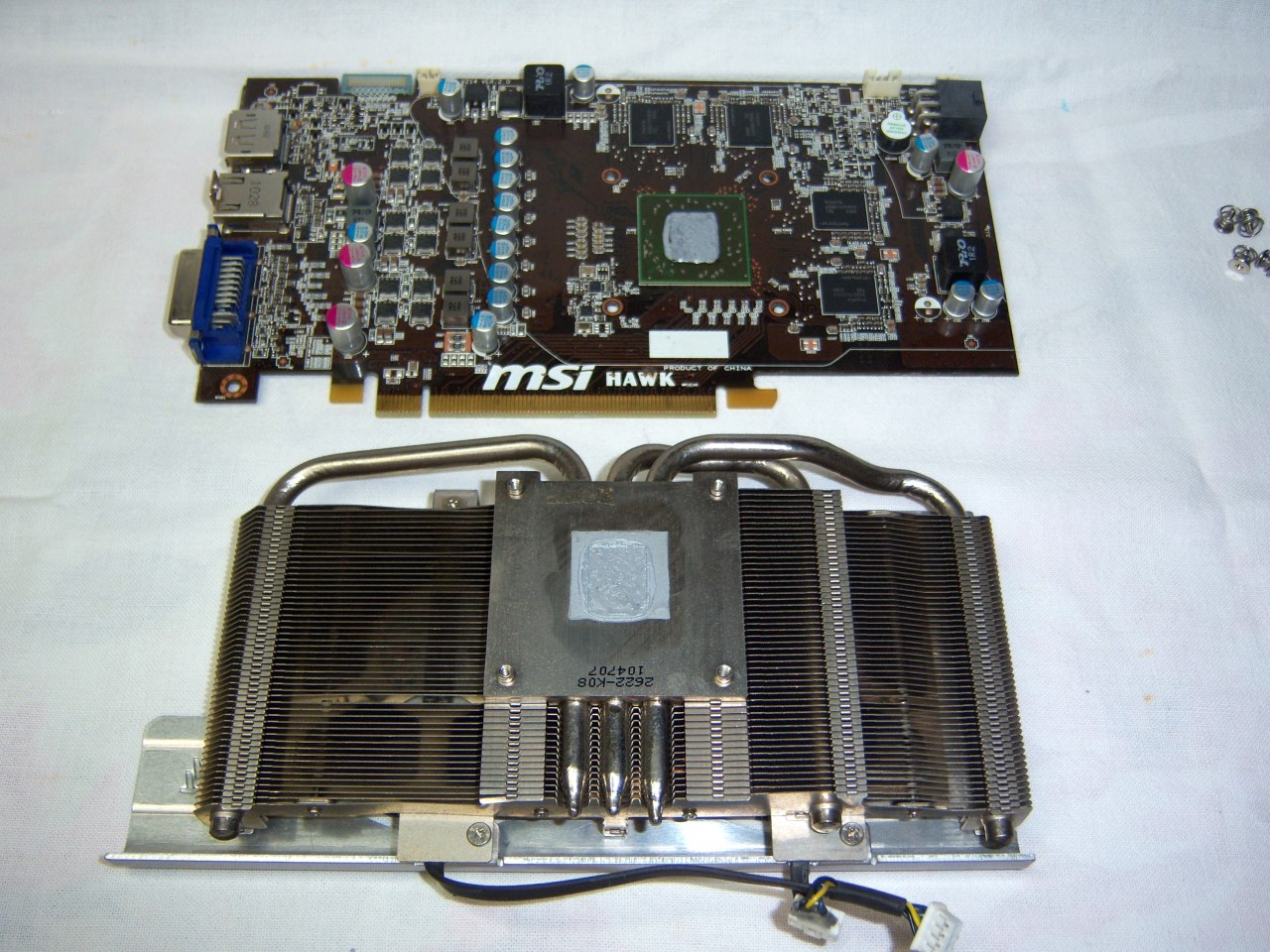

Οι μνήμες στην άλλη πλευρά του pcb δεν μπορούν να δεχτούν ψύκτρα, λόγω έλλειψης χώρου.

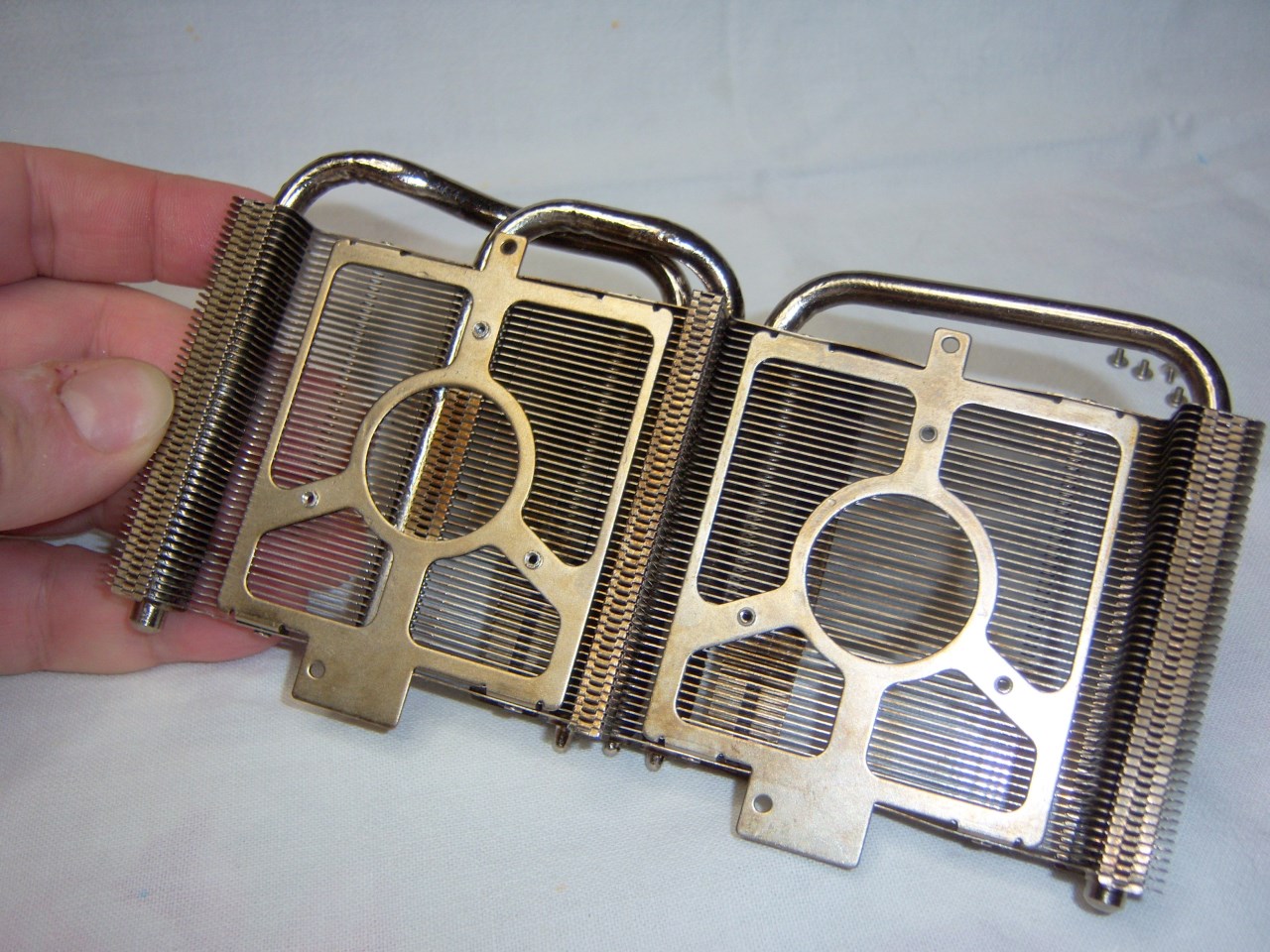

Αρκέστηκα στην αφαίρεση του cooler και στον καθαρισμό του.

Καθαριστικό μπάνιο του Lidl, τρομερό σε μέταλλα αλλά και πλαστικά.

Προσοχή! Μην πλένετε τα coolers σε καυτό νερό!

Δυστυχώς τη ξέπλυνα σε καυτό νερό και πιθανόν κάηκε το (για λόγους εμφάνισης) βερνίκι, προσδίδοντάς της τη παρακάτω όψη.

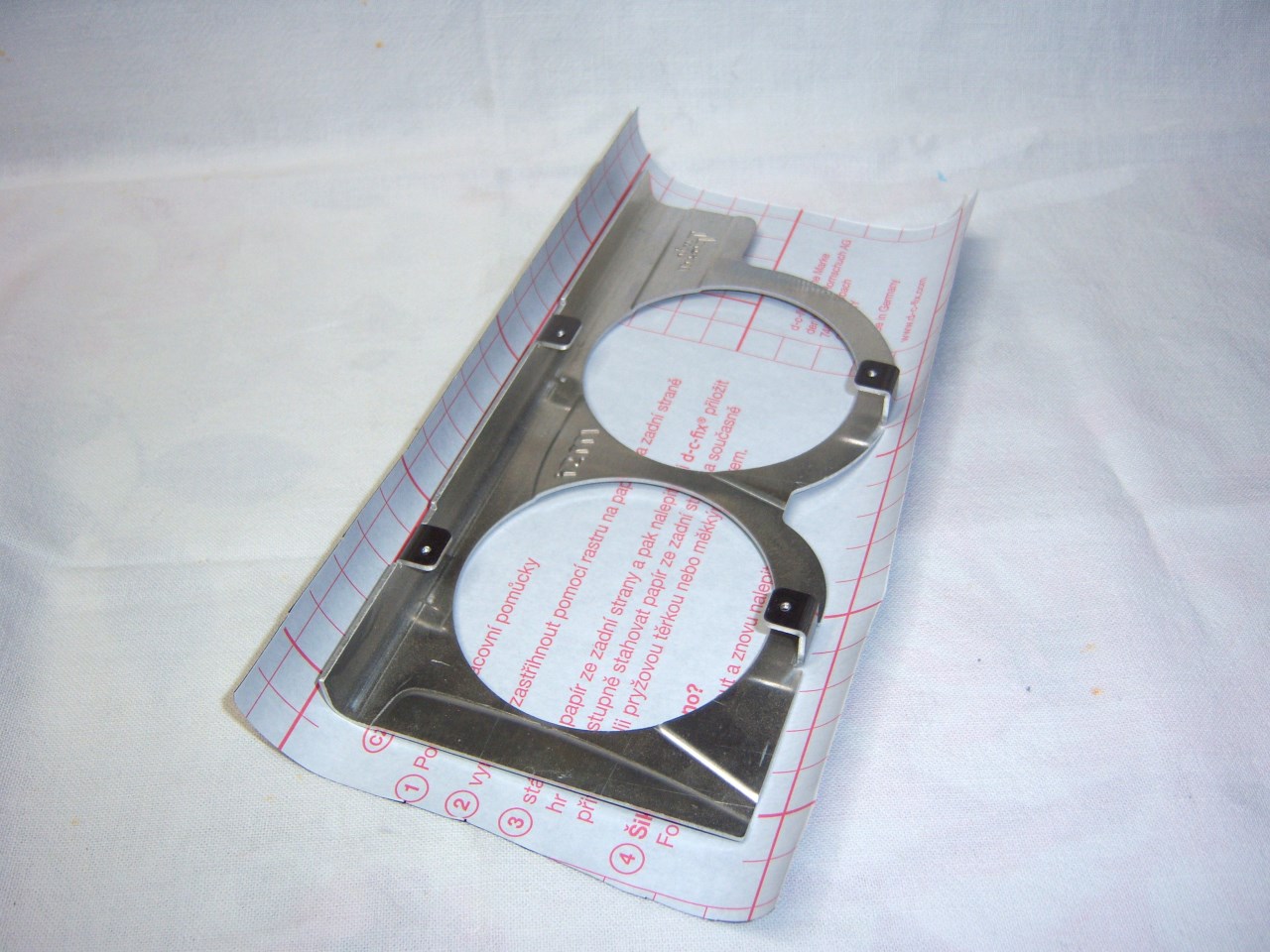

Προσπέρασα το αισθητικό ατόπημα, και σκέφτηκα να επανορθώσω αλλάζοντας την όψη της κάρτας με ματ αυτοκόλλητο.

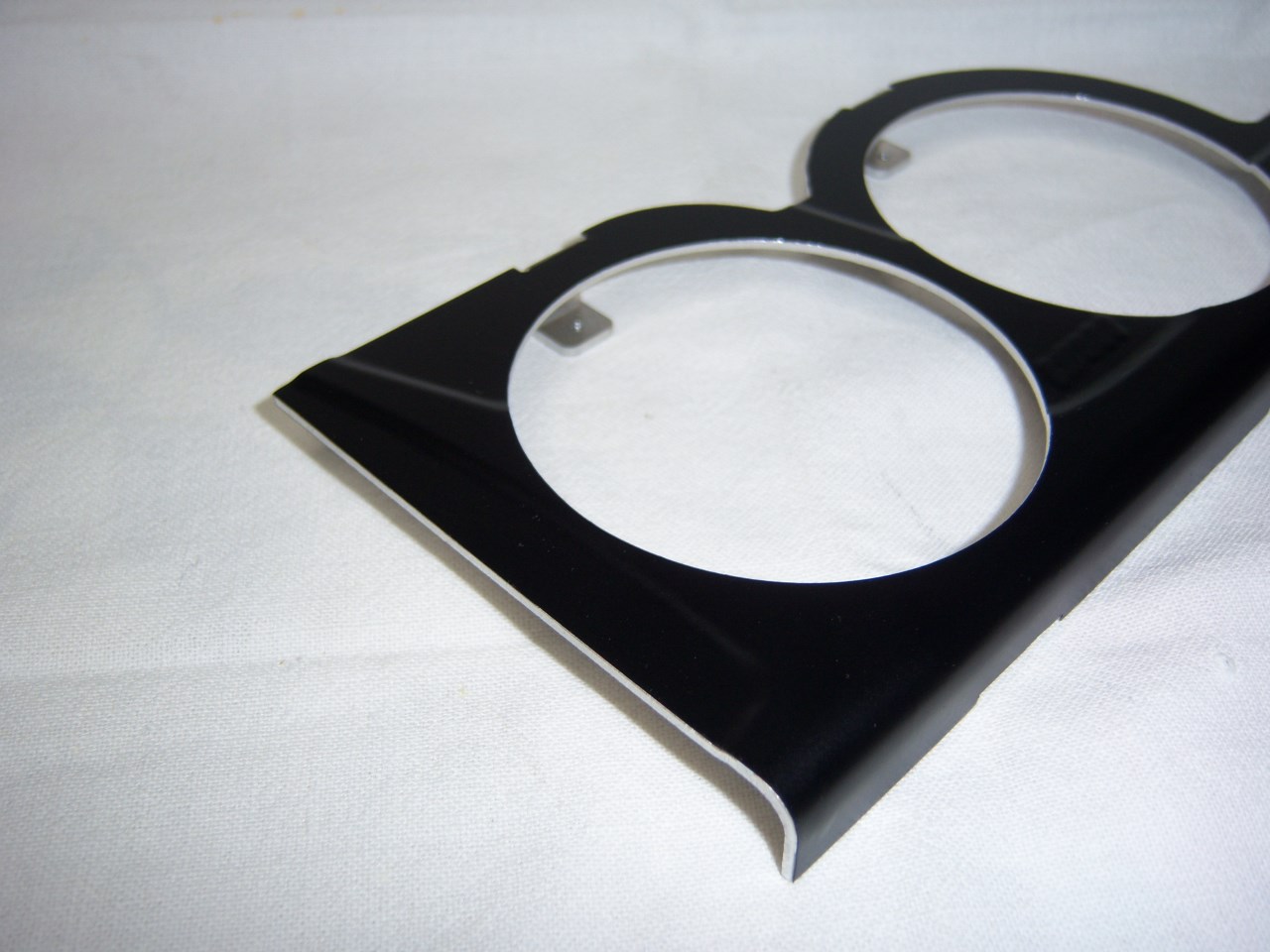

Έντυσα το διακοσμητικό αλουμίνιο του cooler.

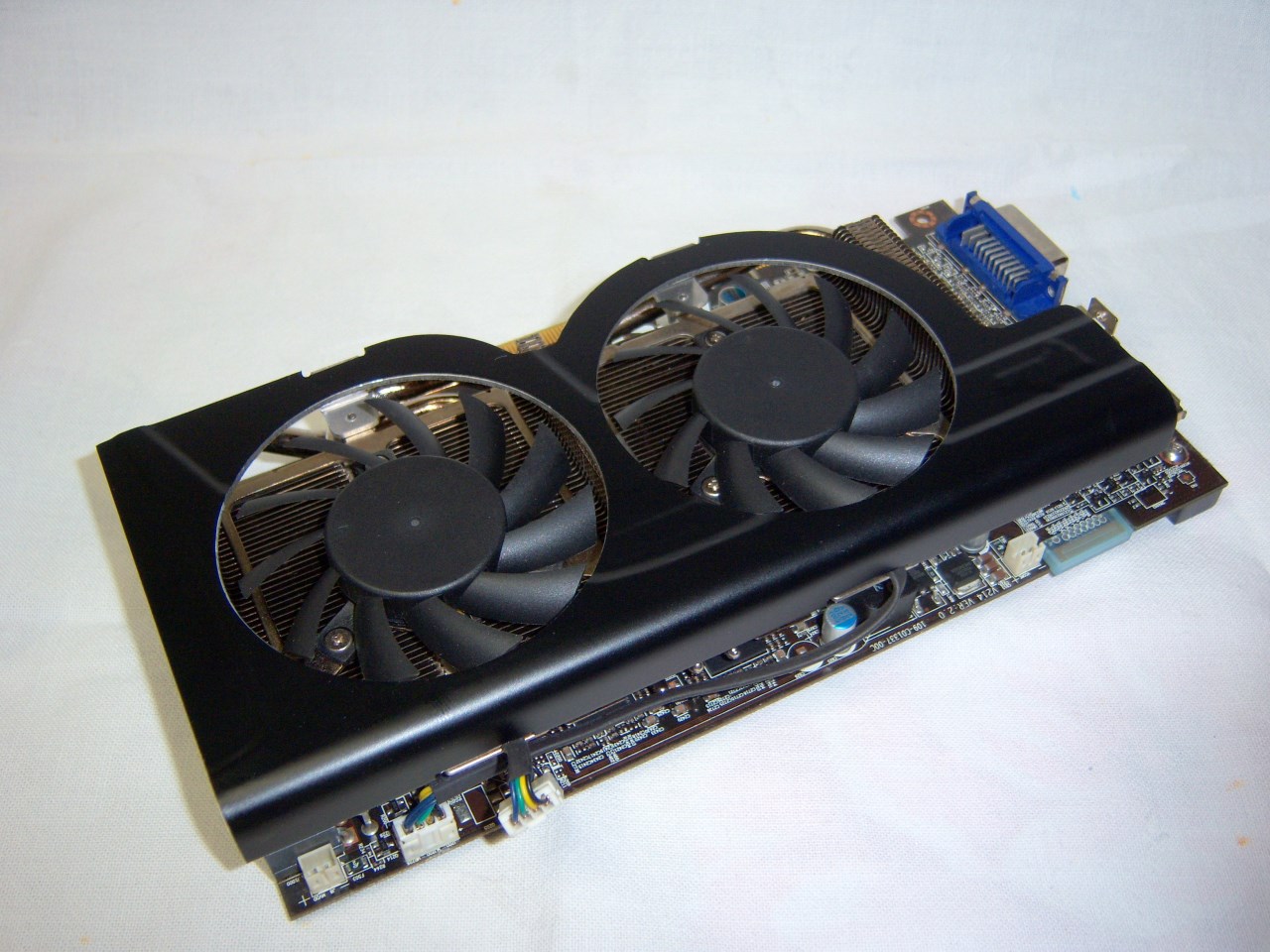

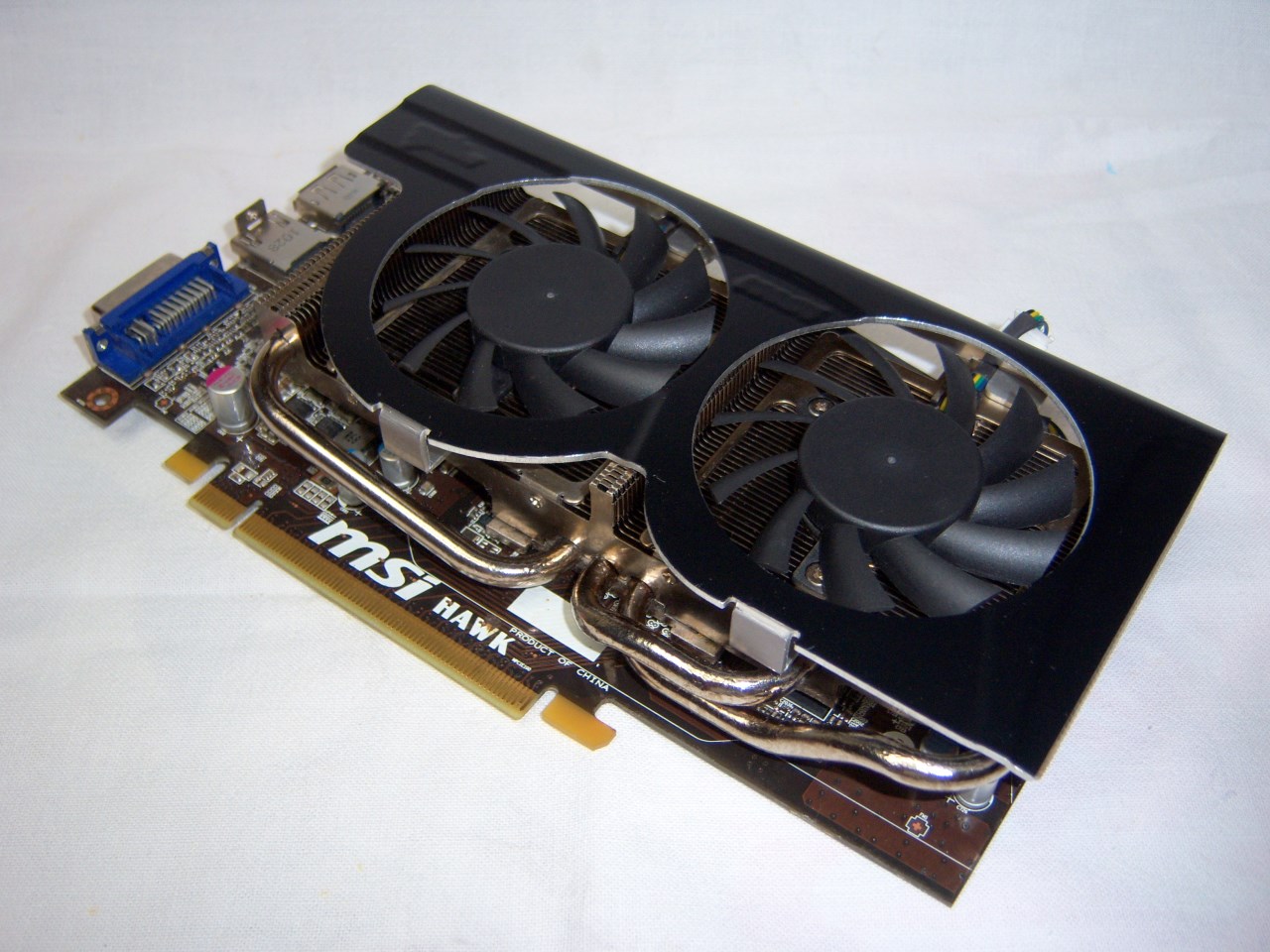

Πιστεύω ότι το τελικό αποτέλεσμα είναι αρκετά καλό.

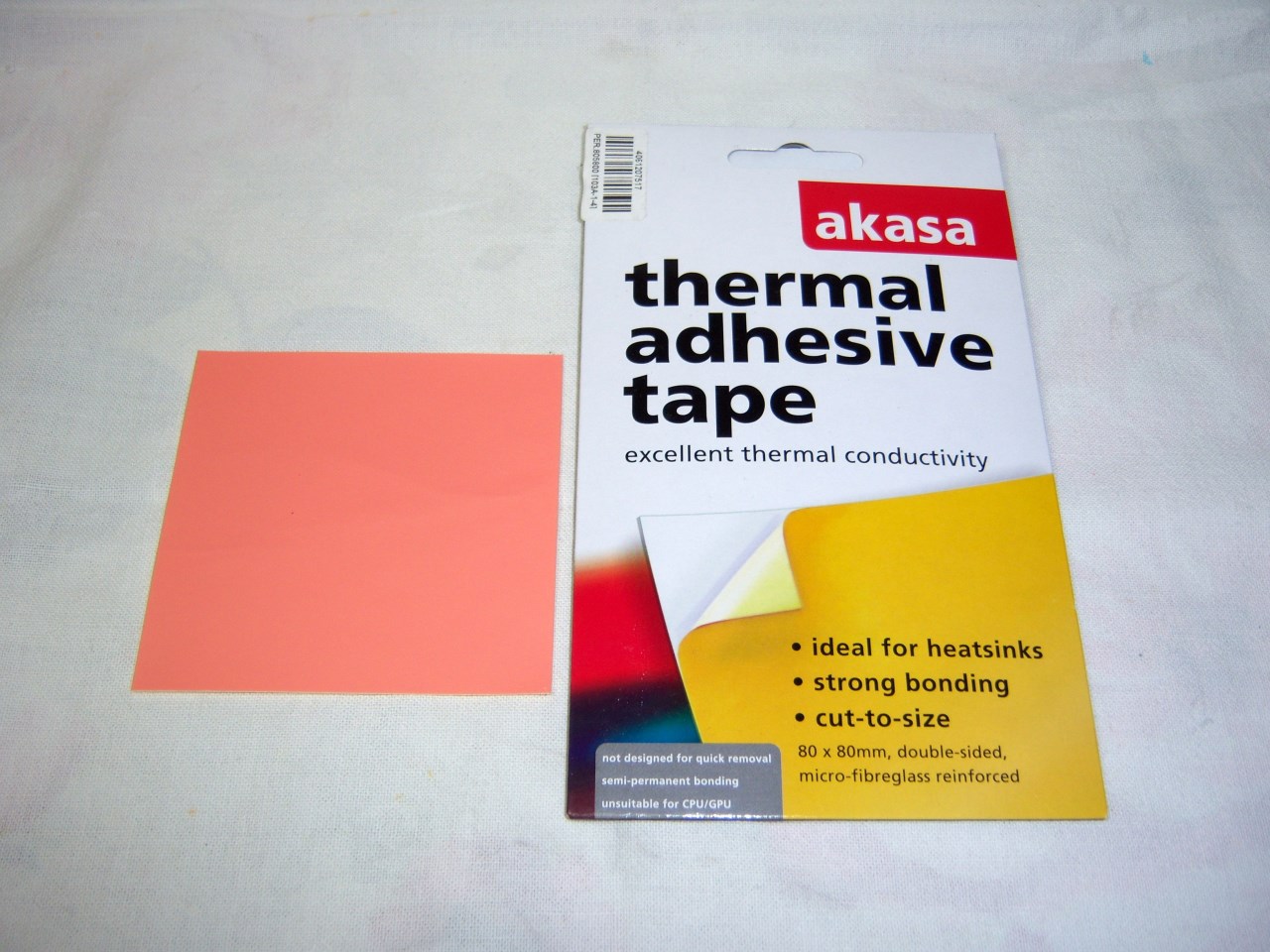

Ώρα να τοποθετηθεί και το ram cooler. Θα χρησιμοποιήσω τη δοκιμασμένη θερμοαγώγιμη διπλής επικολλήσεως της Akasa.

Έτοιμο και αυτό.

Σε απόσταση ασφαλείας πλέον το πάτωμα της ψύκτρας από τους πυκνωτές.

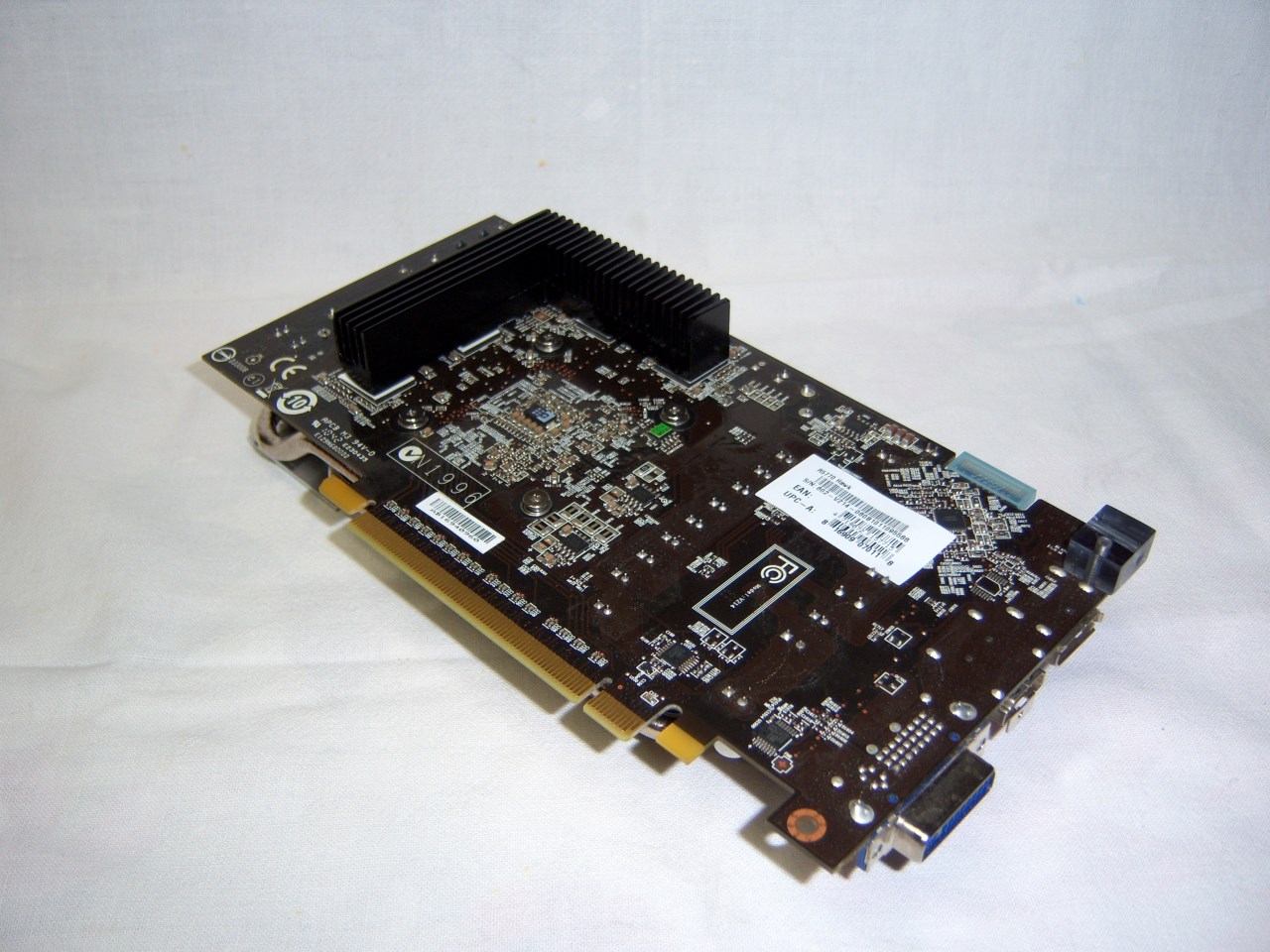

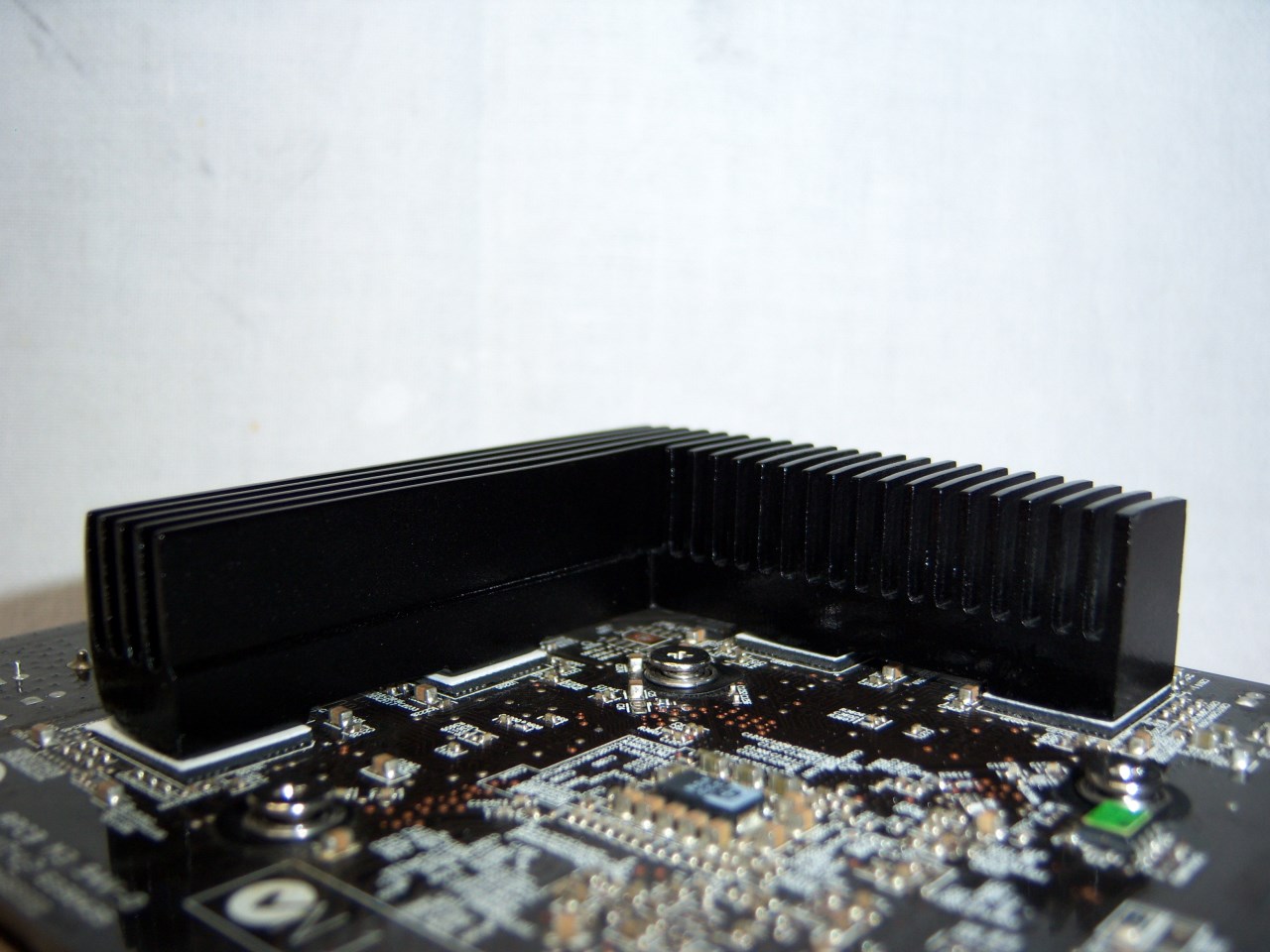

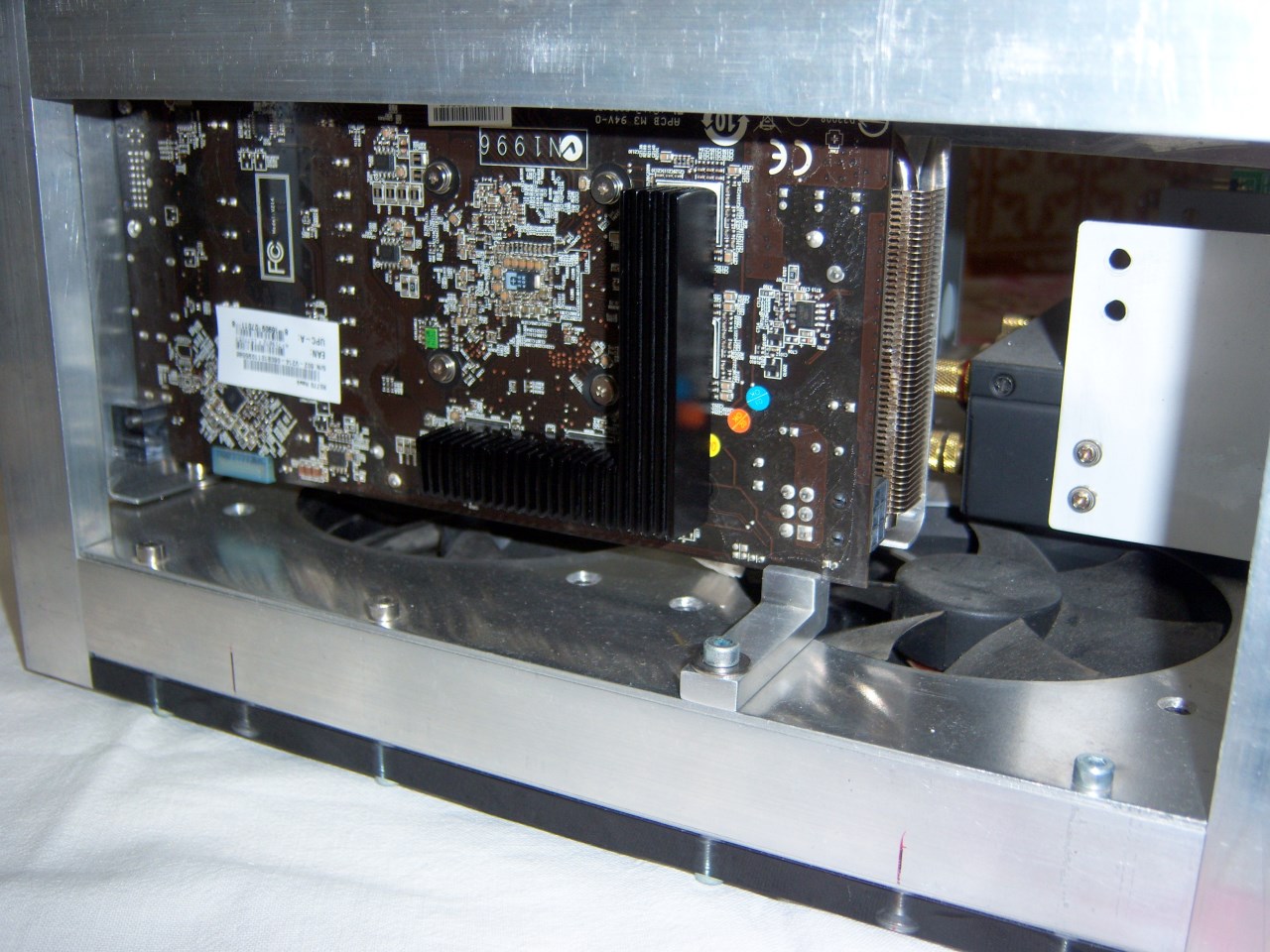

Τοποθετημένη.

Επιτέλους ξεμπέρδεψα με τη κάρτα γραφικών, και αφήνω πίσω μου αυτό το βραχνά.

Ελπίζω να σας άρεσε το cooler-ακι των ram το οποίο αν και υπερβολικό, ήθελα να το φτιάξω. Καλλιτεχνικές ανησυχίες γαρ....

Για τυχόν απορίες στη διάθεση σας, ευχαριστώ.

[jesus]

Ασε μας ρε φιλε.

Δεν το πιστευω.cgi ειναι οι photos:jester:

[eloydark]

Συγχαρητήρια για την κατασκευή αλλά διαφωνώ αρκετά με το βάψιμο της ψήκτρας, πιθανότατα κατέστρεψες τον ρυθμό αποβολής θερμότητας, και πλέον απλά έχεις μεγαλύτερη θερμοχωρητικότητα. Σπάνια μπογιά να έχει καλή μετάδοση θερμότητας, συνήθως μόνωση είναι.

[E.TeRaS]

Ισα ισα που αύξησε τη μετάδοση θερμότητας, οι μνήμες δεν είχαν καν ψυχρές επάνω.

όπως λέει και ο jesus θα μας καραφλιάσεις Νίκο… Μπράβο και πάλι μπράβο!!! Ζηλεύω.

[Lakisss]

Συγχαρητήρια για την κατασκευή αλλά διαφωνώ αρκετά με το βάψιμο της ψήκτρας, πιθανότατα κατέστρεψες τον ρυθμό αποβολής θερμότητας, και πλέον απλά έχεις μεγαλύτερη θερμοχωρητικότητα. Σπάνια μπογιά να έχει καλή μετάδοση θερμότητας, συνήθως μόνωση είναι.

Έχεις δίκιο στη προκειμένη περίπτωση, γιατί την έβαψα με γυαλιστερό μαύρο. Το μαύρο ματ ενισχύει την αποβολή θερμότητας. Όπως και να' χει πιστεύω ότι είναι καλύτερες έτσι οι μνήμες απ' ότι σκέτες.

[Spirosssss]

Λάκη βάλε στο budget μια aftermarket ψύκτρα, γιατί αυτή έτσι όπως έγινε από το πλύσιμο υποβαθμίζει όλο το project!

[Seafalco]

Συγχαρητήρια για την κατασκευή αλλά διαφωνώ αρκετά με το βάψιμο της ψήκτρας, πιθανότατα κατέστρεψες τον ρυθμό αποβολής θερμότητας, και πλέον απλά έχεις μεγαλύτερη θερμοχωρητικότητα. Σπάνια μπογιά να έχει καλή μετάδοση θερμότητας, συνήθως μόνωση είναι.

Αυτό που λές είναι σωστό!

Αλλά σου διαφεύγει κάτι σημαντικό:

Ισα ισα που αύξησε τη μετάδοση θερμότητας, οι μνήμες δεν είχαν καν ψύκτρες επάνω.

όπως λέει και ο jesus θα μας καραφλιάσεις Νίκο… Μπράβο και πάλι μπράβο!!! Ζηλεύω.

Εκεί ακριβώς είναι το θέμα, ναι μεν η ψύκτρα που προστέθηκε δεν πιάνει το μέγιστο που θα μπορούσε, αλλά μιας και δεν υπήρχε καθόλου πρίν, τώρα υπάρχει η "πολυτέλεια" να ιδωθεί η αισθητική του πράγματος σαν σημαντικός παράγων!

Το ιδανικό θα ήταν να είναι η ψύκτρα ανοδιωμένη με μαύρο χρώμα, αλλά ..... το butzet πονεμένο ! ! !

Έχεις δίκιο στη προκειμένη περίπτωση, γιατί την έβαψα με γυαλιστερό μαύρο. Το μαύρο ματ ενισχύει την αποβολή θερμότητας. Όπως και να' χει πιστεύω ότι είναι καλύτερες έτσι οι μνήμες απ' ότι σκέτες.

Νίκο σωστό αυτό που λές, και το καλύτερο ακόμα το είπα πιο πάνω, αλλά με την θέση που έχει η ψύκτρα θα βρίσκεται μέσα στο ρεύμα τροφοδοσίας των ανεμιστήρων του πατώματος, οπότε κι αν χάνει λίγο , αυτό θα αποκαθίσταται από το εντονότερο ρεύμα αέρα!

Εκεί που πραγματικά έχει μεγάλη σημασία το χρώμα και η υφή του καθώς και το πάχος του, είναι σε ψύκτρες που βασίζονται σε φυσικό ανοδικό ρεύμα του θερμού αέρα.

Εκεί πραγματικά μια μαύρη ανοδιωμένη ψύκτρα μπορεί να είναι και 30% καλύτερη από μια άβαφη ψύκτρα!

Και μιας και μιλάμε για το θέμα, αυτό που βλέπω εγώ είναι ότι το ξετίναξες το ζήτημα , μέχρι και ο προσανατολισμός των πτερυγίων το μαρτυρά!!!

[polydoros]

φίλε μου ένα μεγάλο μπράβο για όλη σου την εργασία ως τώρα μέσα σε 2 ώρες κατάφερα να διαβάσω και να δω όλα αυτά τα οποία έχεις γράψει από το πρώτο ποστ μέχρι και τώρα. αυτό που έχω να σου πω είναι για το μέλλον για να γνωρίζεις όταν θέλεις να κόψεις ένα μέταλλο οποιοδήποτε και πρέπει να κρατήσεις δροσερό το τρυπάνι μιας και ξέρουμε τι γίνεται όταν τρύβεται μέταλο με μέταλο να χρησιμοποιείς λάδι...είναι ότι καλύτερο και φυσικά δεν ζεσταίνεται.

[das]

Μια που ξεθαυτηκε λιγο ,να εξομολογηθώ ,πως πριν δω αυτο το project και κατι αλλα εξωφρενικά (τύπου κοπρίτη και τέτοια) ,αλλα ειδικα αυτο που ειναι απο χομπιστα και είναι επίκαιρο και το ζούμε ,

νομιζα οτι ημουν πολυτεχνίτης.

Επίσης νομιζα πως οτι μαλλιά ηταν να πέσουνε ,πέσανε ,τερμα το καραφλιασμα ,πιάσαμε ταβάνι...

[polydoros]

Lakis πάντως θα χρειαστώ τις συμβουλές σου και όποιου άλλου ασχολείται με παρόμοια project γιατί σκεφτομαι εδώ και πολύ καιρό να φτιάξω κάτι αλλά λόγο χρόνου μιας και ακόμα είμαι φαντάρος δεν βρίσκω καθόλου την διάθεση και τον χρόνο

[Lakisss]

Όταν βρεις τη διάθεση και τον χρόνο άνοιξε θέμα, και θα σε βοηθήσουμε όλοι.

[polydoros]

ωράια χαίρομαι...
