Απογοήτευση... Περίμενα και το logo της MSI στο καινούργιο bracket... :jester::tomato:

Πέρα από την πλάκα όμως απίστευτη δουλειά, με έχεις πορώσει άγρια με όσα κάνεις... Πραγματικά το σκέφτομαι και εγώ να ασχοληθώ με κάτι παρόμοιο στο μέλλον, εξαιτίας σου!

Link to comment
Share on other sites

Ευχαριστώ όλους για τα καλά σας λόγια.:)

Ότι βλέπετε θέλει υπομονή για να βγει, μην φανταστείτε ότι κατέχω τα τρελά εργαλεία η το επαγγελματικό εργαστήριο.

Σιγά σιγά, προσεκτικά και στο τέλος πάντα ανταμείβεσαι με ένα τουλάχιστον αξιοπρεπές αποτέλεσμα. Για παράδειγμα το συγκεκριμένο κομμάτι χρειάστηκε σχεδόν έξι ώρες για να γίνει.:)

Link to comment
Share on other sites

Παρεμπιπτόντως θα ήθελα κάποιος να μου προτείνει ένα καλό σετ από μικρές λίμες, όχι ποιότητας Πράκτικερ και Lidl. http://pacoartcenter.gr/images/P/NF740-01.jpg

Πρόσεξα ότι οι φτηνές που κυκλοφορούν δεν είναι από μέταλλο αντοχής, και με το χρόνο παραμορφώνονται. Για παράδειγμα οι ευθείες τους καμπυλώνουν και οι γωνίες τους στρογγυλεύουν.

Link to comment
Share on other sites

επένδυσε ρε αφού λιμάρεις με τις ώρες :p

37029 Nicholson Round Needle File Set 4" 12 Pcs | eBay

Οσον αφορά τα κατορθώματά σου στα έχω πει και απο κοντά αλλά και στο εσωτερικό. Αξιος και πάλι άξιος :)

Link to comment
Share on other sites

Αν μου τις κάνεις δώρο ευχαρίστως, μη σε προσβάλω.:p

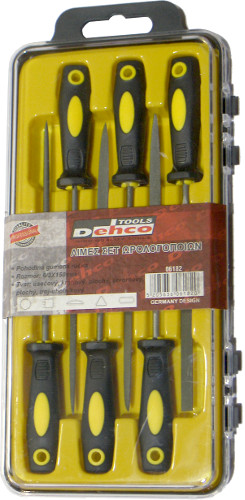

Αυτές που έχω http://www.johnart.gr/Catalogue/images/201311/dehco%2006182a.jpg έφαγαν τα ψωμιά τους, σκέφτομαι να δοκιμάσω αυτές. http://www.toolstore.gr/%CE%BB%CE%B9%CE%BC%CE%B5%CF%82-%CE%BC%CE%B9%CE%BA%CF%81%CE%B5%CF%82-%CF%83%CE%B5%CF%84-6%CF%84%CE%BC%CF%87-%CE%BC%CE%B5-%CE%BE%CF%85%CE%BB%CE%B9%CE%BD%CE%B7-%CE%BB%CE%B1%CE%B2%CE%B7-nicholson-p-10054.html#.U4uVePl_v4w

Link to comment
Share on other sites

Προσωπικά μόνο ψαράκι έχω δούλεψη (Bahco) πολύ καλές να ξέρεις

BAHCO -

edit

αυτές που αναφέρει ο Στέλιος και εχει ο Πιοκος ειναι αυτές εδω:

http://www.vallorbe.com/Standard.php?p=1&m=0&l=3

Έγινε επεξεργασία από sotoscorfu
GLARDON + VALLORBE
Link to comment
Share on other sites

Nίκο μην παιδεύεσαι με δευτερα και τρίτα πράματα!

Nicholson, Bahco, Bellota, και κάτι γιαπωνέζικες που δεν θυμάμαι .

Και επειδή δουλεύεις και μεγάλα κομμάτια, θές και λίμες με κάποιο μέγεθος , όχι μόνο μικρές.

Επίσης οι λίμες διατίθενται σε διάφορα επίπεδα βάθους λείανσης.

Έχει τις χοντρές (Bastard) , τις μεσαίες (2nd Cut) και τις ψιλές (Smooth), όσον αφορά στα δοντάκια που έχουν επάνω, οπότε έχε το και αυτό κατά νου.

Και πάντα όταν αγοράζεις -ιδιαίτερα τις μεγάλες που είναι για τα ισιώματα μεγάλων πλευρών- θέλει έλεγχο αν είναι επίπεδες ακόμα και οι καλές!!

Και φυσικά πάντα απαραίτητες οι λίμες λεπτουργικής , καλές (Ελβετικές) και φτηνές σχετικά, στον Πιόκο στην πλατεία Κλαυθμώνος !

A και κάτι που θα σε ενδιαφέρει :

http://www.google.gr/url?sa=t&rct=j&q=best%20file%20for%20aluminium&source=web&cd=3&ved=0CD8QFjAC&url=http%3A%2F%2Fwww.evenfallstudios.com%2Fwoodworks_library%2Fnicholson_guide_to_filing_2006.pdf&ei=SKqLU9fLDMa2O73rgOAL&usg=AFQjCNExEaeNKHCrXJ3qSt3tvt5gwr5Zpg&bvm=bv.67720277,d.ZWU

Καλή συνέχεια! :T:

Έγινε επεξεργασία από Seafalco
Link to comment
Share on other sites

Project ''Bista''. Part -13 (Amplifier terminals)

Καλημέρα/σπέρα.:)

Στο προηγούμενο επεισόδιο είδαμε τη κατασκευή bracket για τη κάρτα γραφικών, και τη θέση που θα πάρει στο κάτω διαμέρισμα της κατασκευής.

Για τους παρατηρητικούς ανέφερα ότι "υπάρχει στενότητα χώρου, καθώς η κάρτα πρέπει να συνυπάρξει εκεί μαζί με άλλα καλούδια." Ώρα να δούμε λοιπόν τι θα κάνει παρέα στη κάρτα γραφικών.

Για να θυμούνται οι παλιοί και να μαθαίνουν οι νεότεροι, πρέπει να κάνουμε μια αναδρομή στα πρώτα updates του thread.

Αναφέρομαι στο πολύ όμορφο Kama Bay AMP Kro ενισχυτή της Scythe, στον οποίο μία σύντομη παρουσίαση έκανα εδώ: Kama Bay AMP Kro

Ο ενισχυτής αυτός μπορεί να χρησιμοποιηθεί ως αυτόνομη μονάδα με εξωτερική τροφοδοσία, η να τοποθετηθεί μέσα στο κουτί.

Στη περίπτωσή μας θα φιλοξενηθεί μέσα στο σασί, και θα τροφοδοτηθεί απ' το psu.

Παρατηρώντας το πίσω μέρος της συσκευής βλέπουμε τα rca εισαγωγής σήματος, και τις μπόρνες εξόδου των ηχείων.

Vct49.jpg?m=1401264426

Αφού λοιπόν ο ενισχυτής θα κρυφτεί μόνιμα μέσα, πρέπει οι συνδέσεις να προεκταθούν στο πίσω μέρος της κατασκευής.

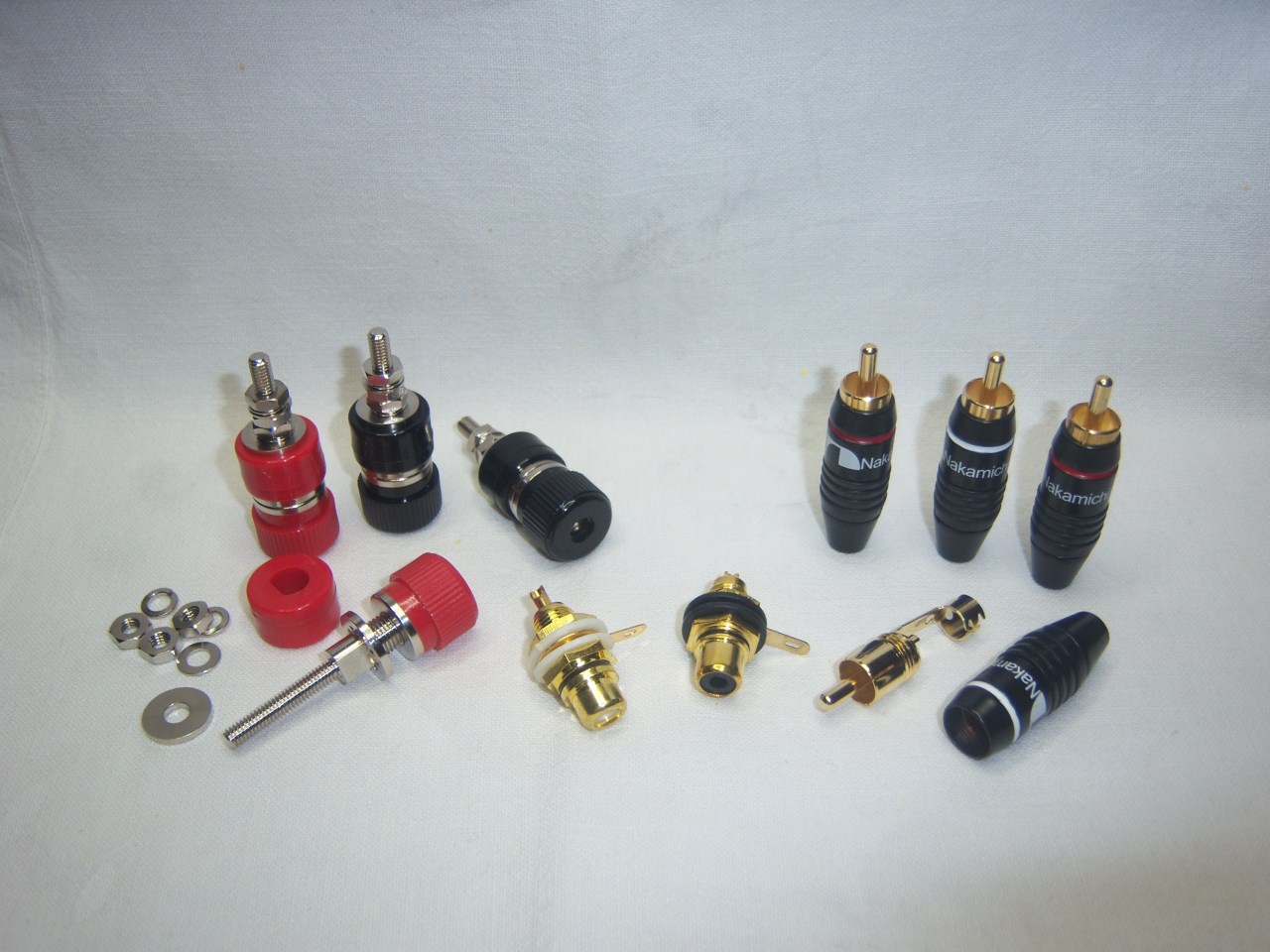

Για το λόγο αυτό αγοράστηκαν οι κατάλληλοι κονέκτορες.

100_1295.jpg?m=1400277844

Πάνω σε ένα γωνιασμένο αλουμίνιο ίδιο με το vga bracket, έγινε μια πρόχειρη πρόβα τοποθέτησης.

100_1298.jpg?m=1400277847

Τα rca έχουν έναν προστατευτικό δακτύλιο, ώστε να μη γειώνεται το σήμα επάνω στο σασί.

100_1302.jpg?m=1400277851

100_1308.jpg?m=1400277858

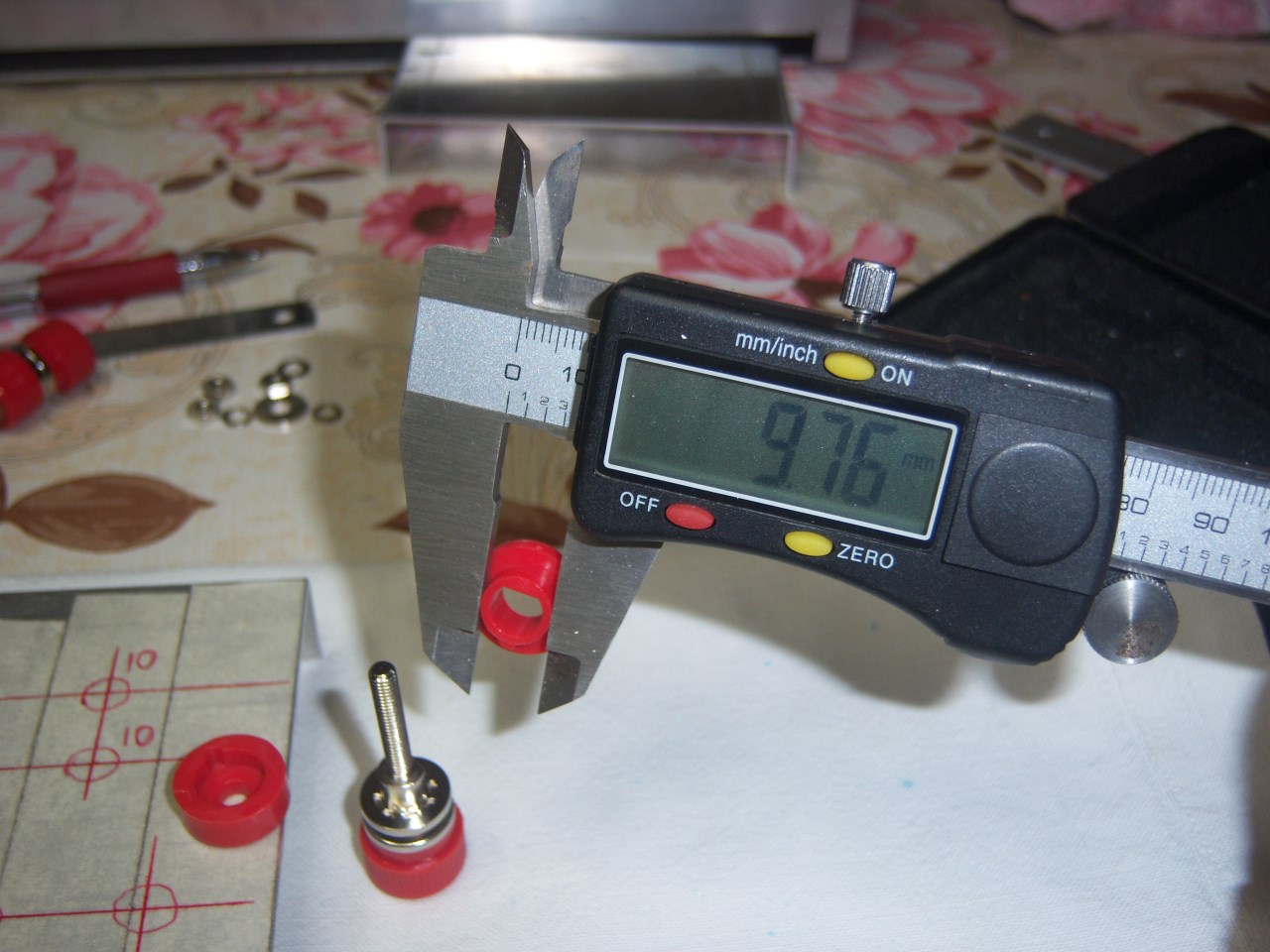

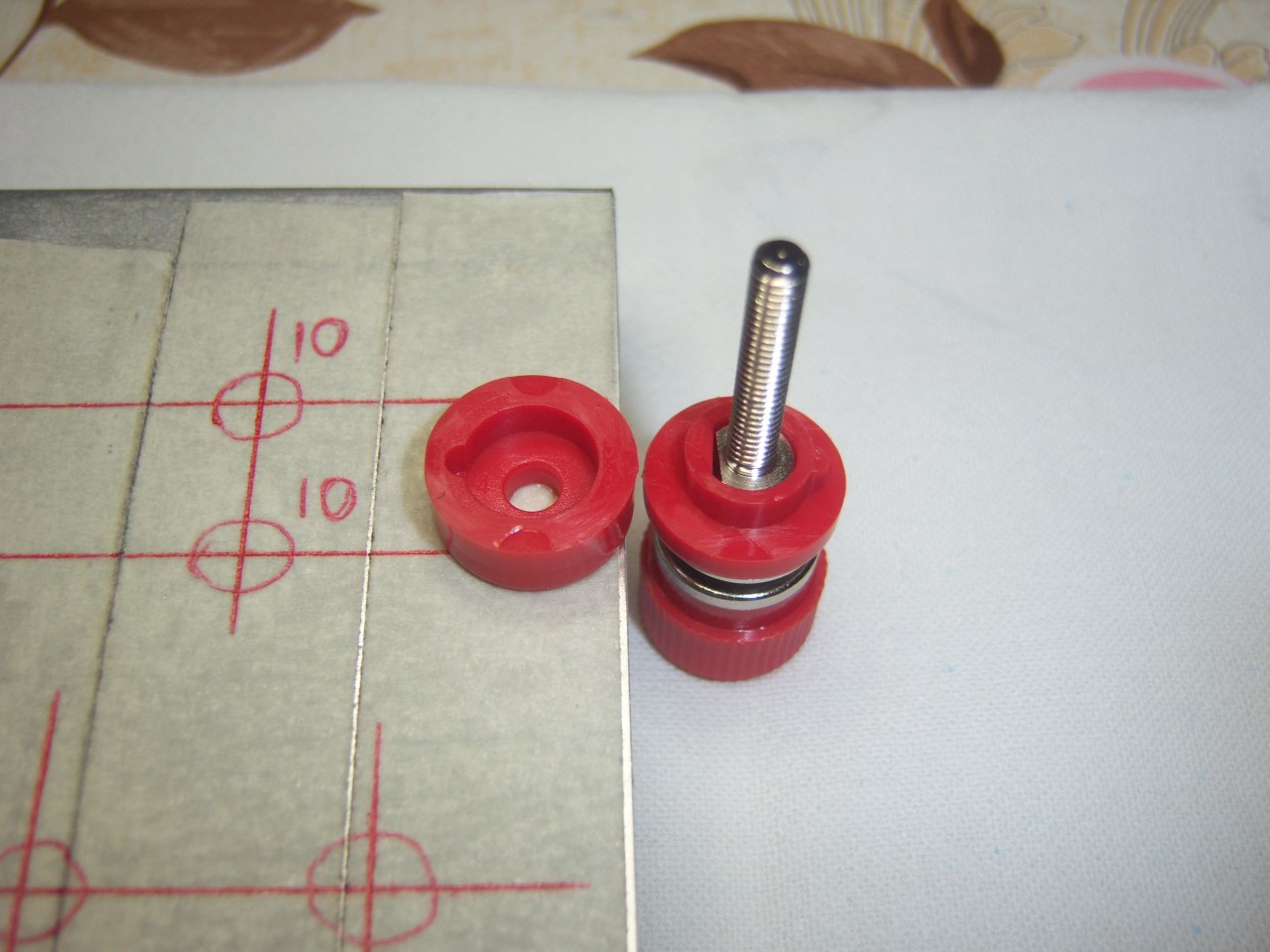

Ομοίως έχουν οι μπόρνες, και μάλιστα παρόμοιου διαμετρήματος.

100_1316.jpg?m=1400277860

100_1323.jpg?m=1400277863

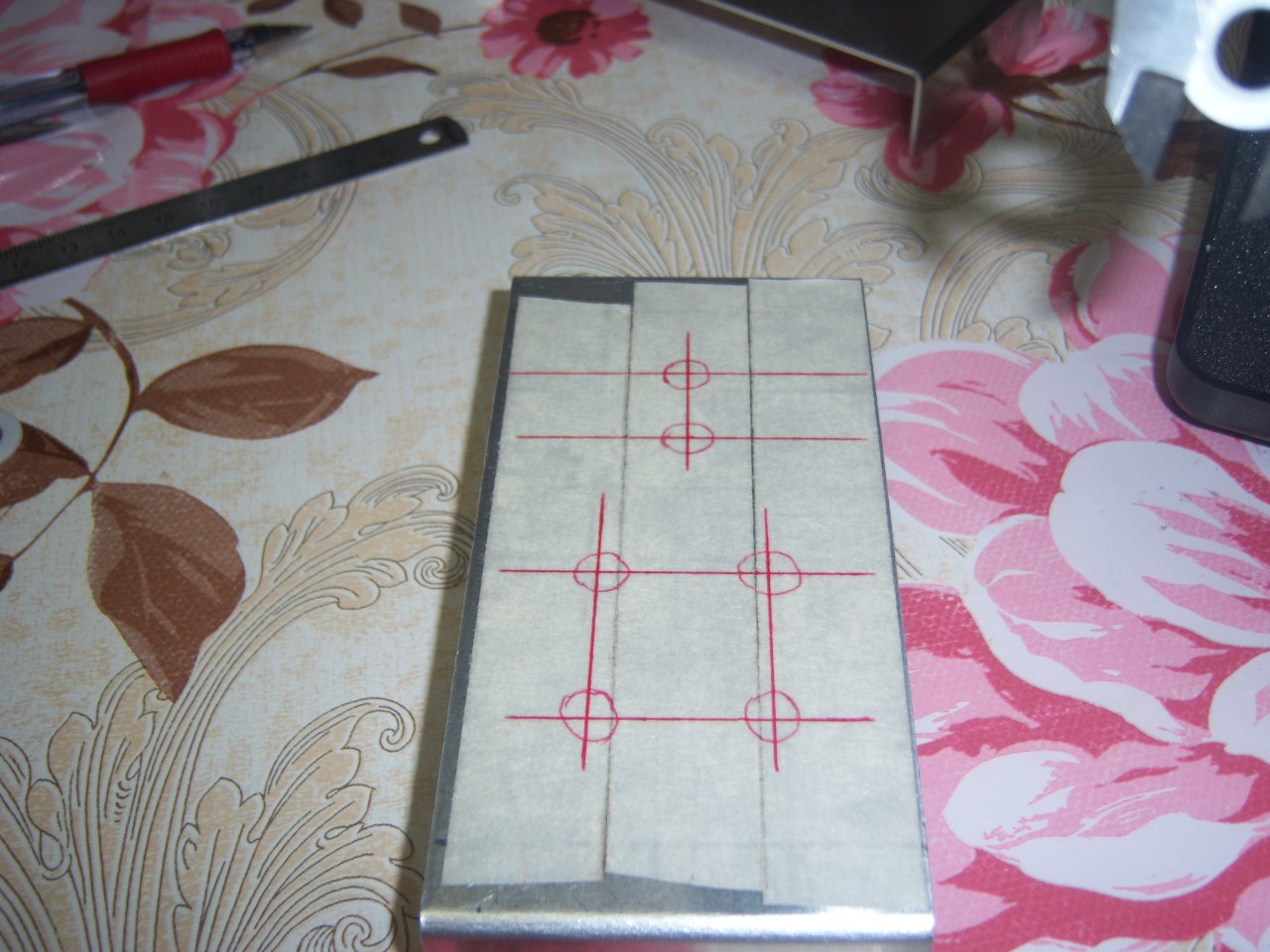

Μαρκαρίστηκαν οι τελικές θέσεις.

100_1303.jpg?m=1400277854

Μια πρόχειρη τοποθέτηση να δούμε που βρισκόμαστε.

100_1324.jpg?m=1400277866

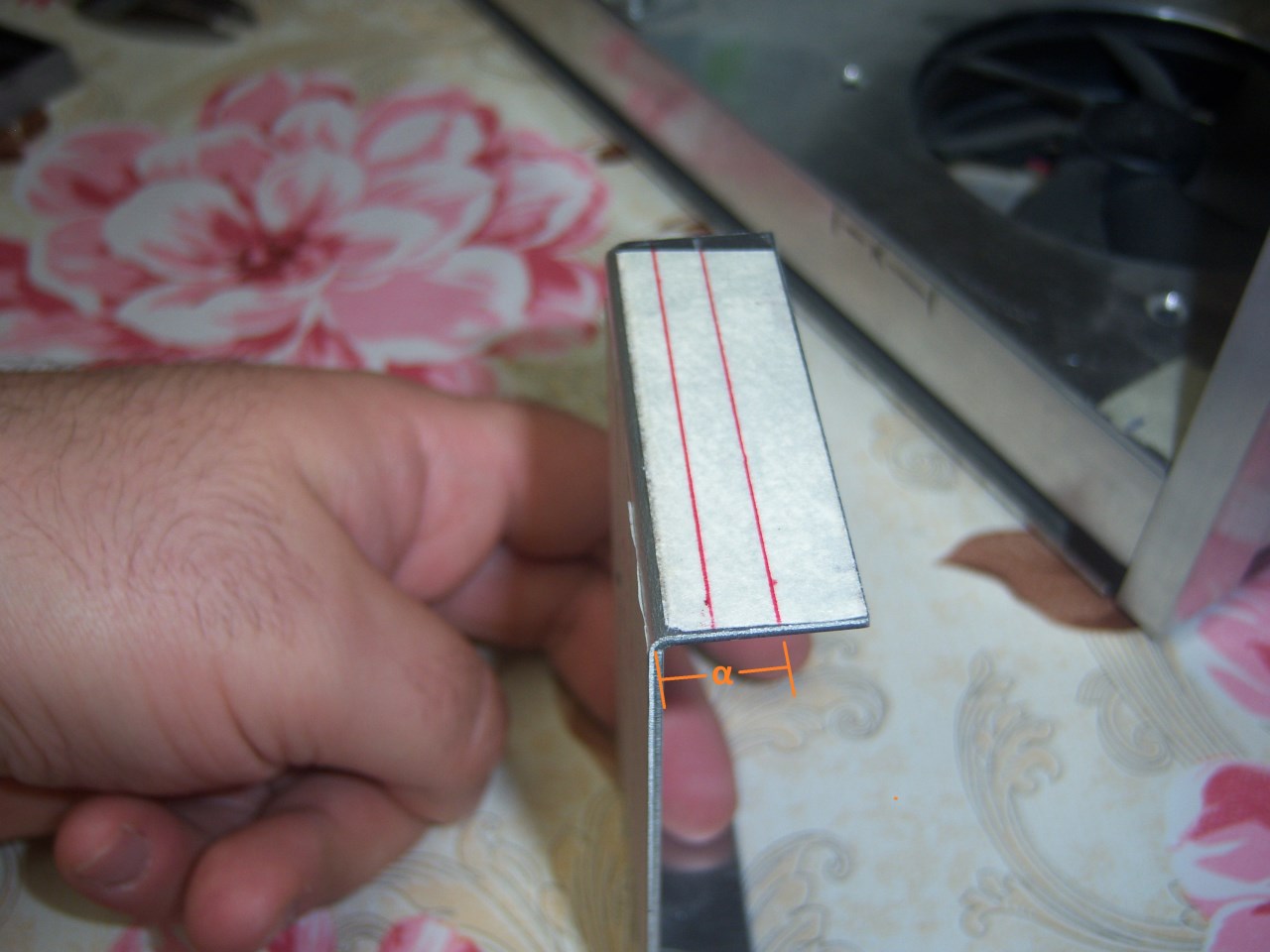

Θα χρειαστώ το κομμάτι που ορίζει η απόσταση -α-, ενώ οι βίδες στήριξης θα τοποθετηθούν στο μέσο της απόστασης αυτής.

100_1326.jpg?m=1400277869

100_1327.jpg?m=1400277872

100_1337.jpg?m=1400277874

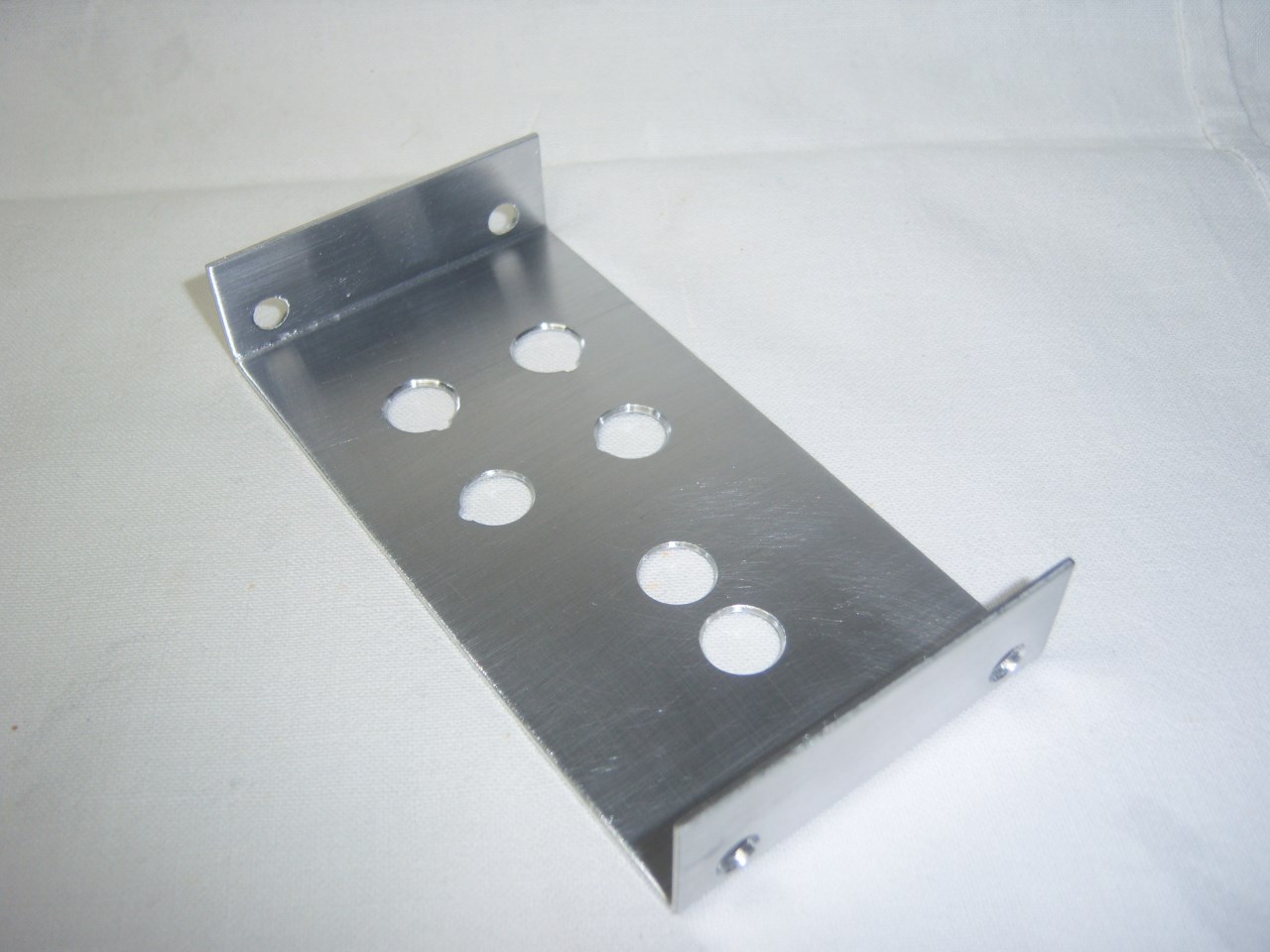

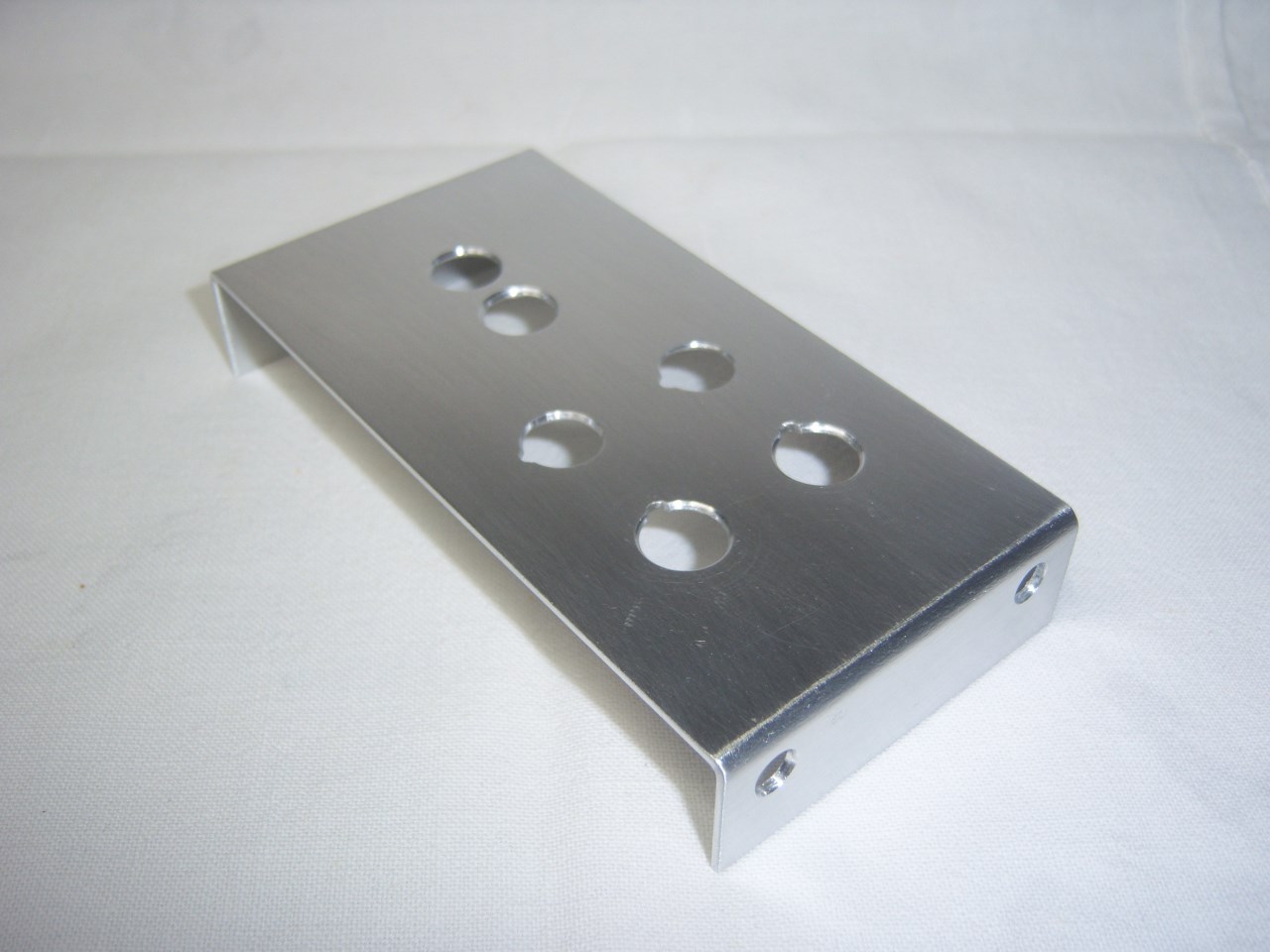

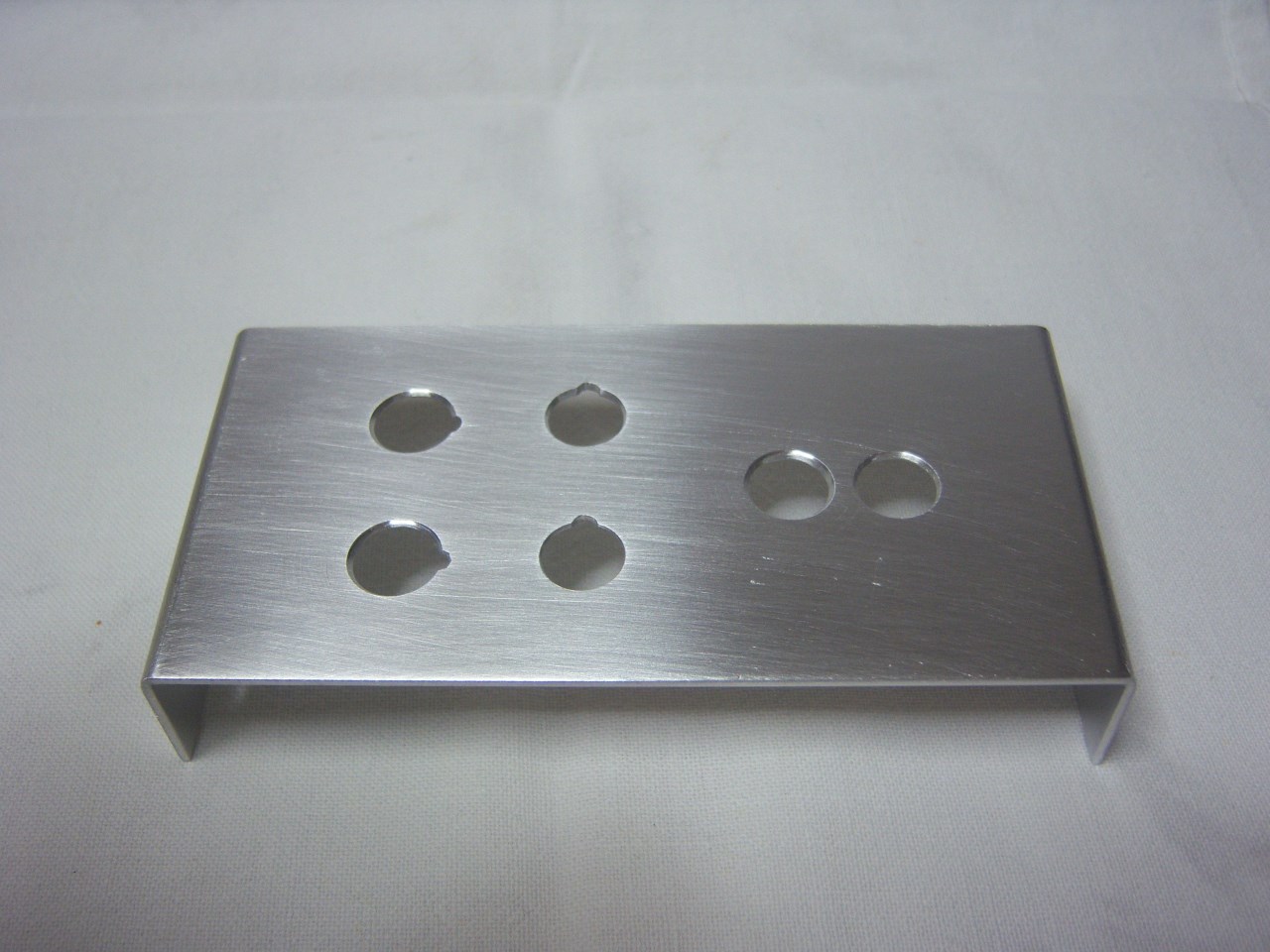

Ανοίχτηκαν όλες οι τρύπες και κόπηκαν τα πλαϊνά κομμάτια.

100_1341.jpg?m=1400277876

100_1344.jpg?m=1400277879

100_1347.jpg?m=1400277881

100_1348.jpg?m=1400277883

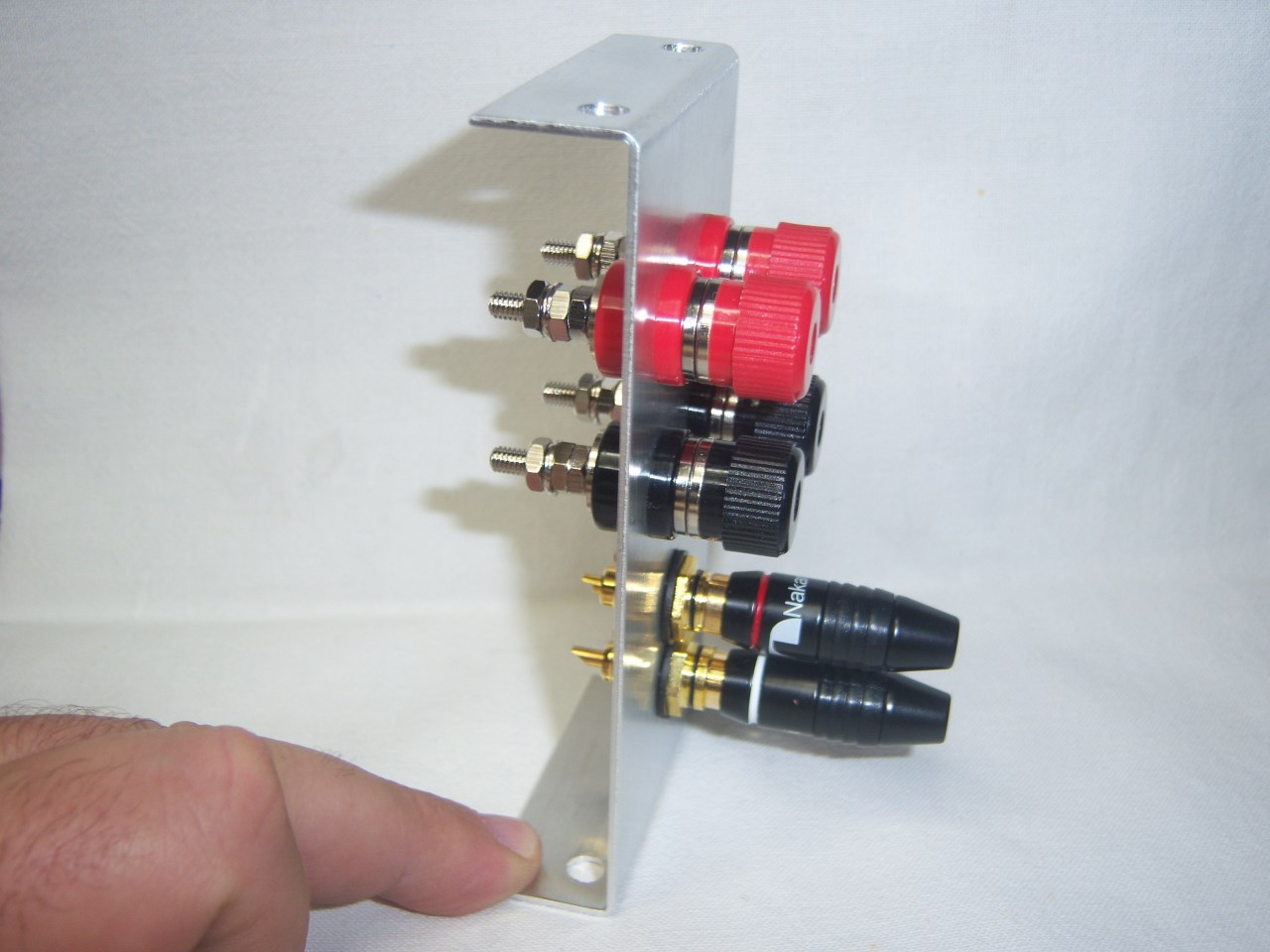

Λεπτομέρεια από το κούμπωμα της μπόρνας.

100_1350.jpg?m=1400277887

Μ' αρέσει πολύ.

100_1356.jpg?m=1400277889

100_1357.jpg?m=1400277893

100_1358.jpg?m=1400277895

100_1360.jpg?m=1400277899

100_1361.jpg?m=1400277901

100_1362.jpg?m=1400277904

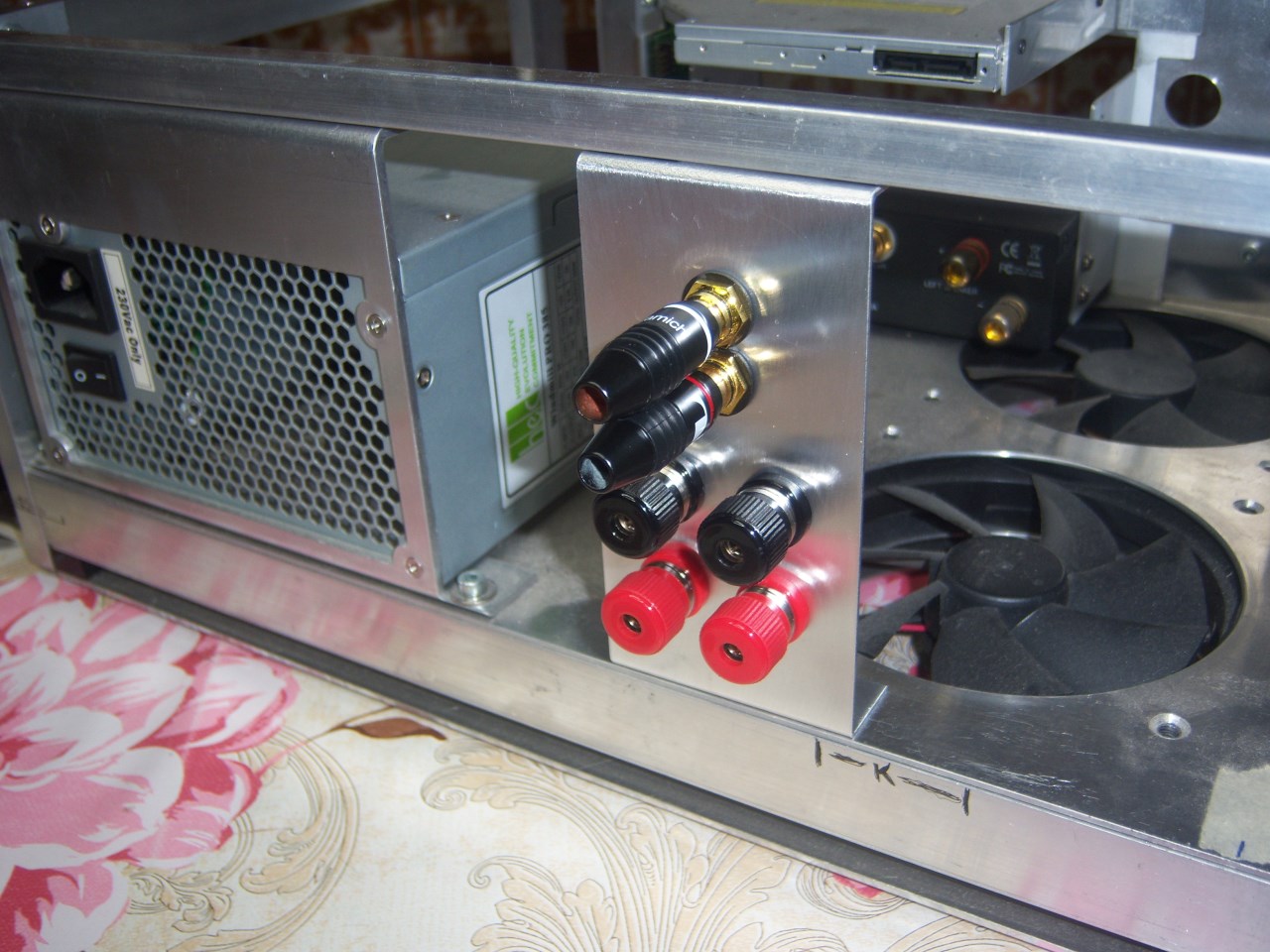

Σε μια πρόχειρη τοποθέτηση.

100_1363.jpg?m=1400277909

100_1364.jpg?m=1400277913

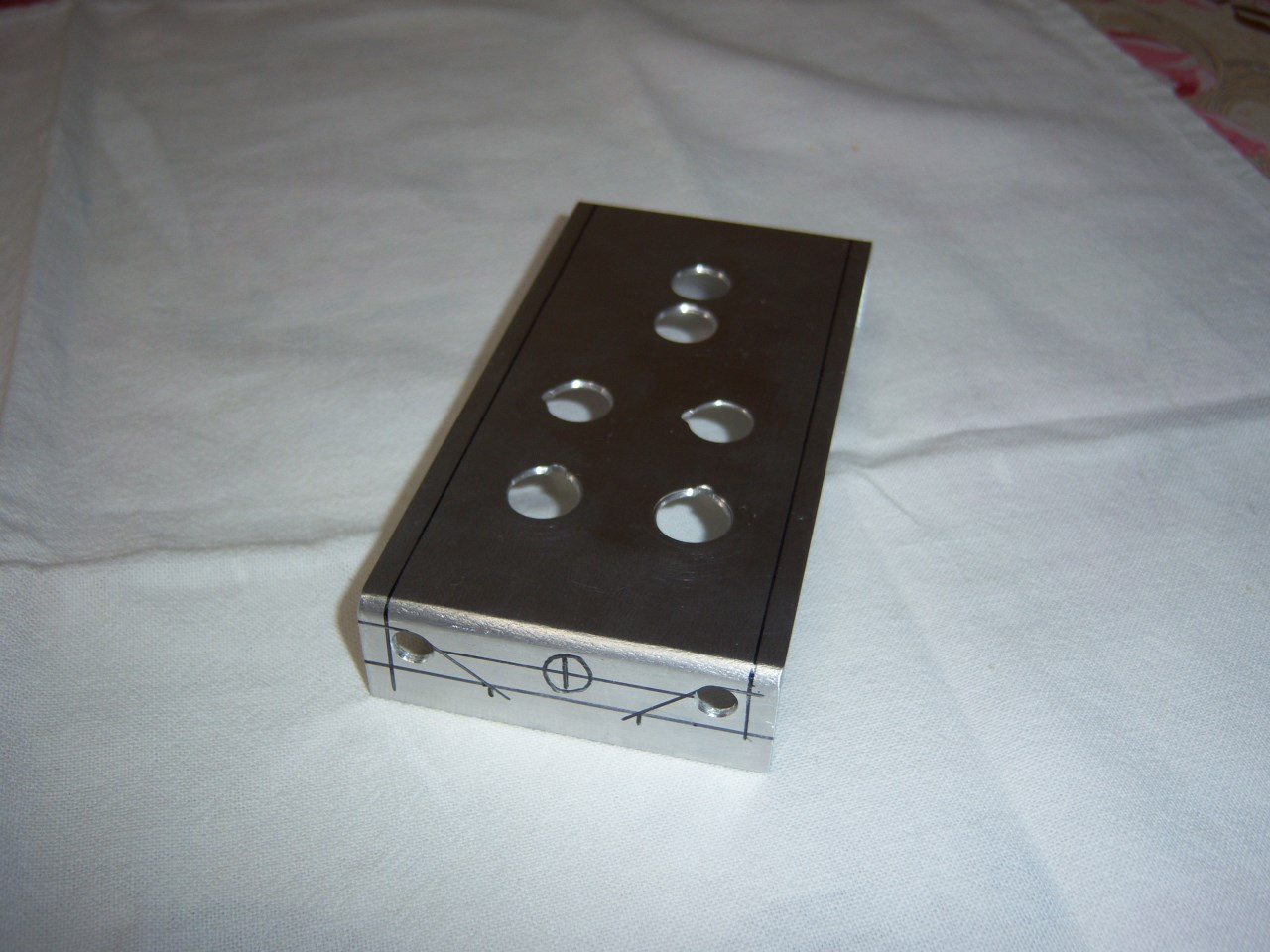

Έγιναν οι τελικές μετρήσεις και μαρκαρίστηκαν τα προς κοπή τμήματα.

100_1584.jpg?m=1400528127

100_1585.jpg?m=1400528131

100_1589.jpg?m=1400528134

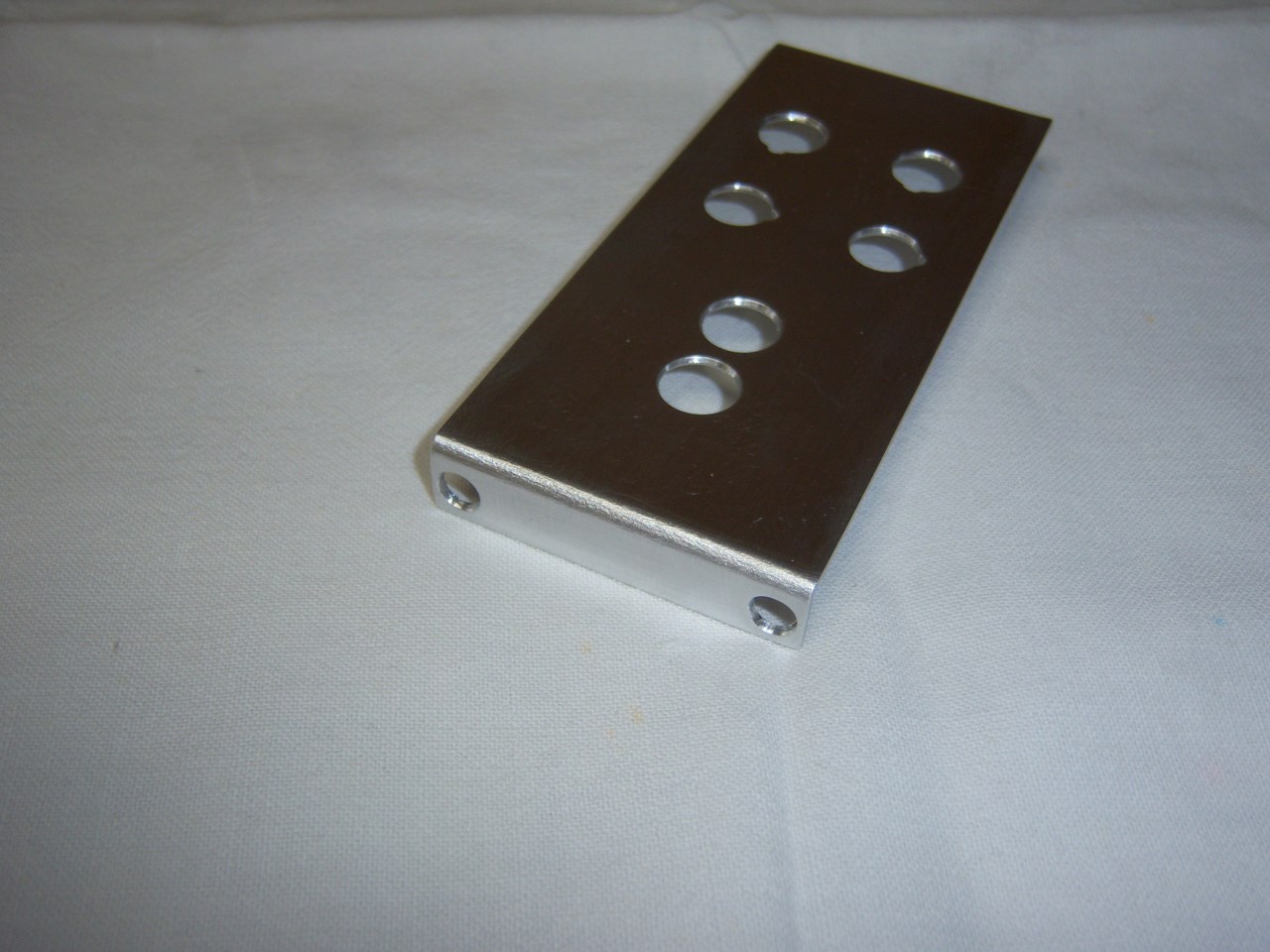

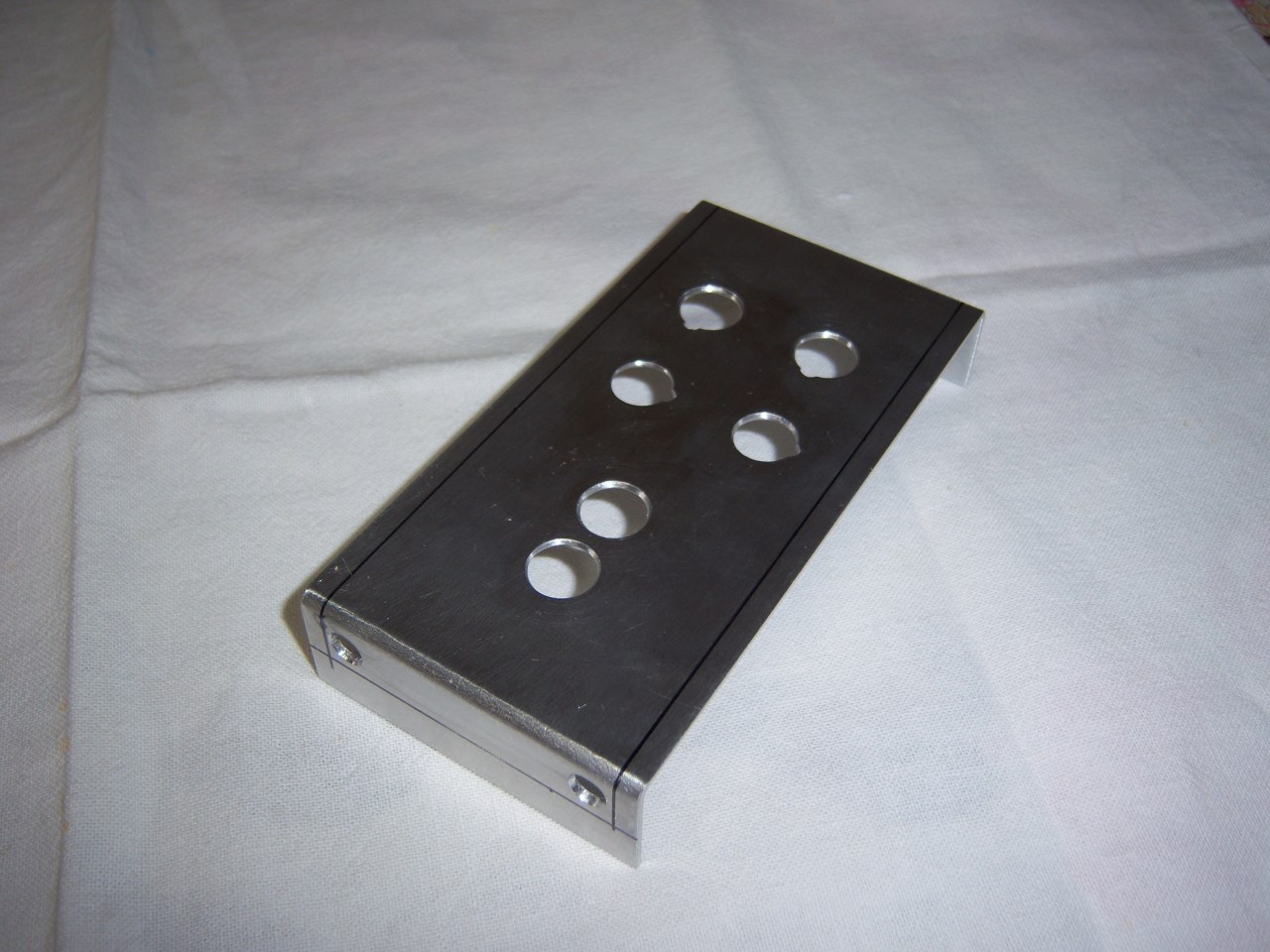

Η τελική μορφή.

100_1675.jpg?m=1401010954

100_1671.jpg?m=1401010947

100_1670.jpg?m=1401010945

100_1673.jpg?m=1401010950

Μικρό το update σήμερα, αλλά αυτό απαιτεί η ροή εργασιών της κατασκευής.

Αναμείνατε το επόμενο επεισόδιο, όπου αρκετά κομμάτια θα τοποθετηθούν στη τελική τους θέση.

Για τυχόν απορίες στη διάθεση σας, ευχαριστώ.:)

100_1362ar.jpg?m=1401264569

qHijD.jpg?m=1401087309

Link to comment
Share on other sites

"Μικρό το update σήμερα"

"Εκ του όνυχος, τον λέοντα! ! !"

Αυτό έχω να πώ εγώ!

Λίγα βλέπουμε και πολλά καταλαβαίνουμε!!! :clap::clap:

Νίκο να σε ρωτήσω κάτι:

Τα RCA βύσματα θα τα τροφοδοτήσεις με καλώδιο 2χ (1+blendaz)?

(Δύο καλώδια δηλαδή 1+blendaz, ενωμένα μεταξύ τους σε ένα διπλό καλώδιο)

Ρωτάω γιατί είδα ότι έβαλες τα RCA πολύ κοντά το ένα στο άλλο.

Τα ηχεία πως σκέφτεσαι να το πιάσεις πάνω στις μπόρνες, με κοσάκια δίχαλα ή γάτζους ?

Η θα βάλεις μπανάνες?

Καλή συνέχεια!!! :D

Link to comment
Share on other sites

Άψογος! Νίκο, δεν ξέρω αν κάποιος είδη έχει ρωτήσει, αλλά πως λυγίζεις τα κομμάτια σου; Έχεις bench break; “δεν ξέρω πως λέγετε στα Ελληνικά” κάτι τέτοιο

Και πάλι μπράβο!!!

Link to comment
Share on other sites

Άψογος! Νίκο, δεν ξέρω αν κάποιος είδη έχει ρωτήσει, αλλά πως λυγίζεις τα κομμάτια σου; Έχεις bench break; “δεν ξέρω πως λέγετε στα Ελληνικά” κάτι τέτοιο

Και πάλι μπράβο!!!

Αυτό που λυγίζει το έλασμα με τη περιστροφική κίνηση λέγεται Στράνζα.

Αυτό που το λυγίζει πίεζοντάς το ανάμεσα σε προδιαμορφωμένες υποδοχές /καλούπια , λέγεται Στρατζόπρεσα.

Έγινε επεξεργασία από Seafalco
Link to comment
Share on other sites

Project ''Bista''. Part -14 ( Vga & amplifier terminals mount)

Καλημέρα/σπέρα.:)

Συνέχεια επί της κατασκευής, και συγκεκριμένα θα ασχοληθούμε με την ολοκλήρωση των parts 12 και 13.

Σήμερα θα τοποθετήσουμε στη τελική θέση τη κάρτα γραφικών και των τερματικών συνδέσεων του ενισχυτή ήχου.

Θυμηθείτε το vga bracket που φτιάχτηκε το part 12.

100_1565.jpg?m=1400445458

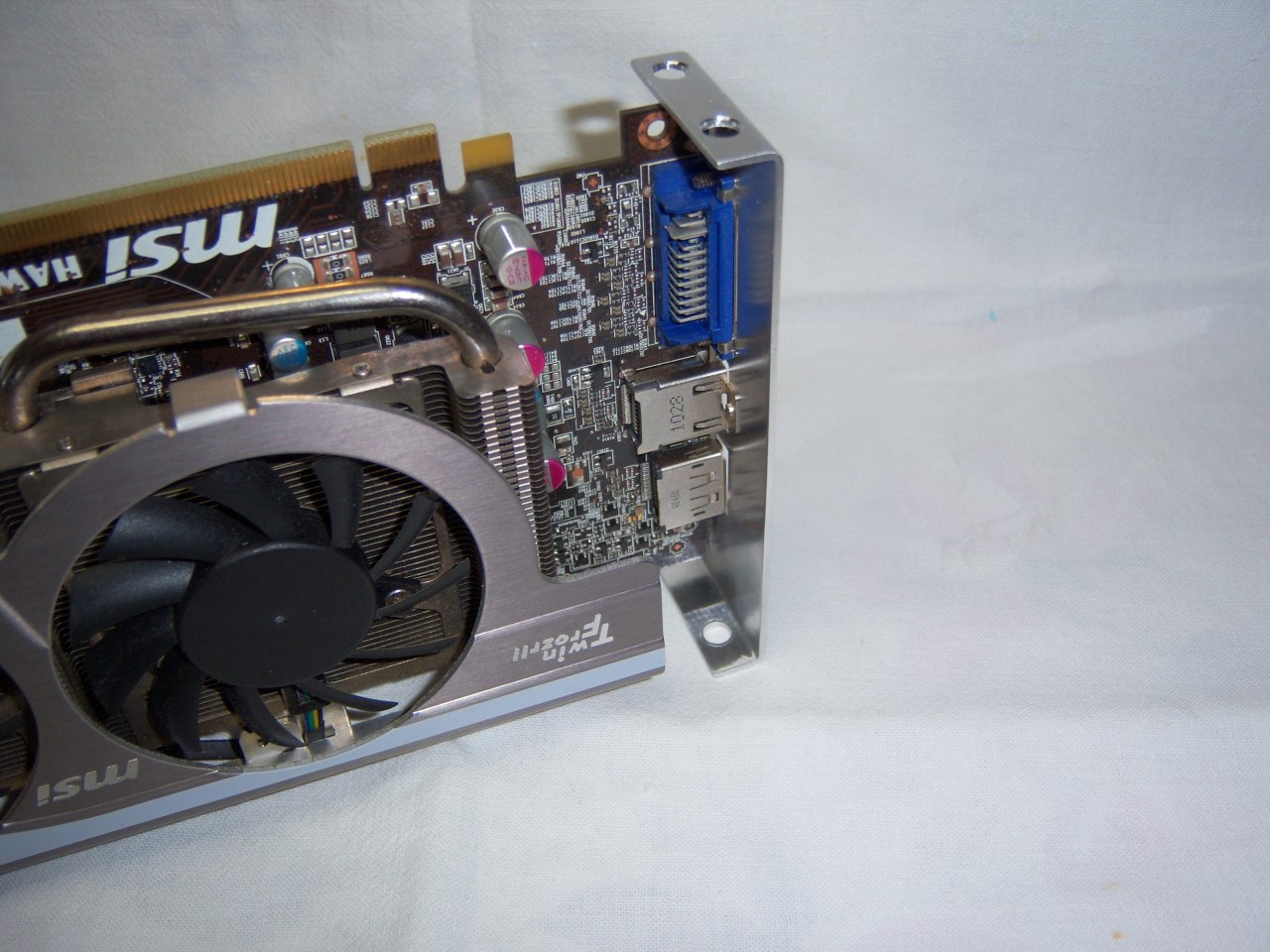

Ανοίχτηκαν οι τρύπες για τη στήριξη του στο σασί.

100_1676.jpg?m=1401055930

100_1681.jpg?m=1401055935

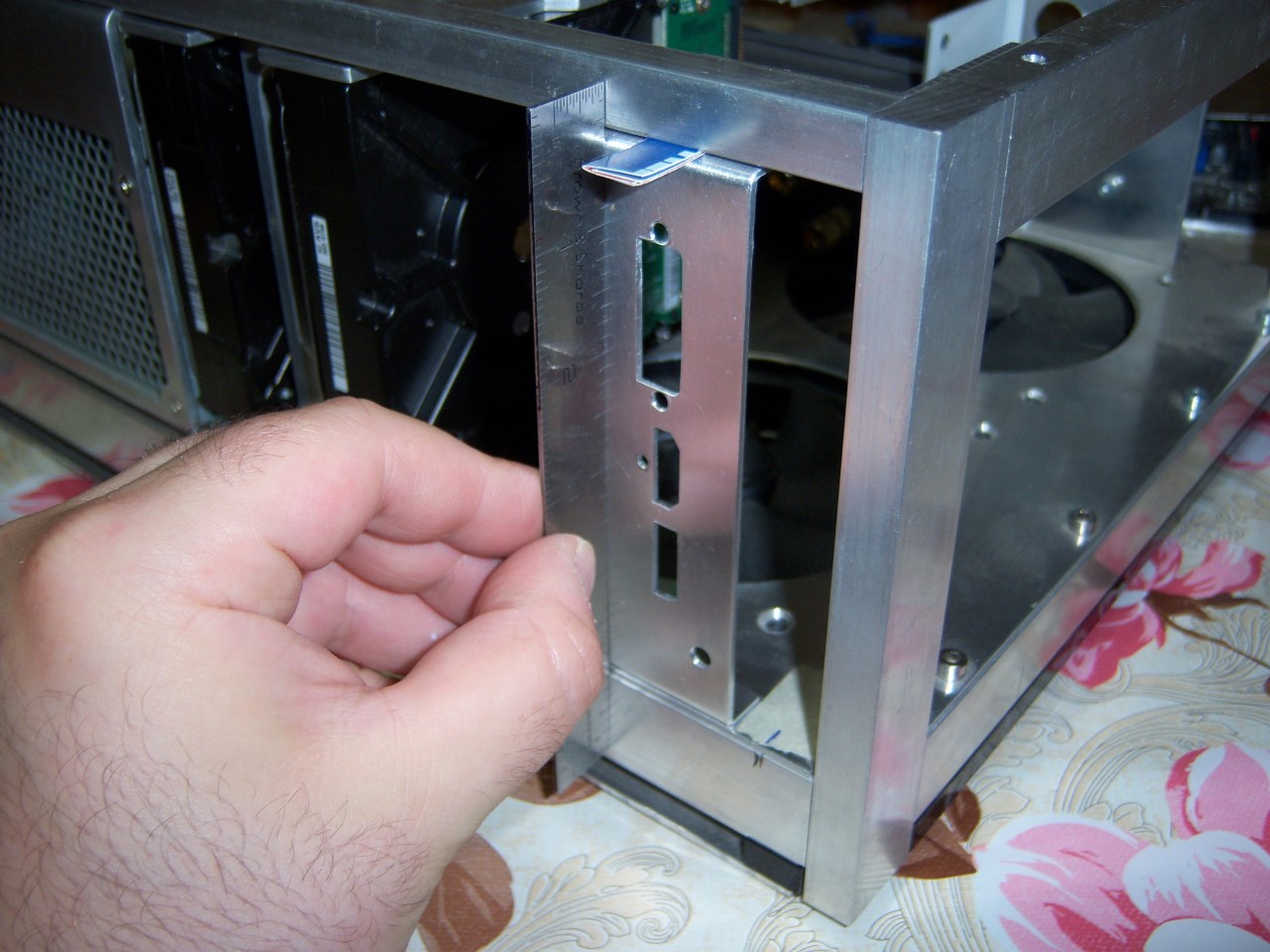

Υπολογίζεται η ακριβής θέση τοποθέτησης της κάρτας ως προς τη μητρική. Προσέξτε πόσο τεντωμένο είναι το riser.

Ελπίζω η γωνία που έχει πάρει να του επιτρέψει να δουλέψει σωστά... είναι ένας βραχνάς που έχω, αλλά θα δείξει στο πρώτο boot.

100_1684.jpg?m=1401055939

100_1685.jpg?m=1401055943

Σημαδεύονται στο σασί τα σημεία προς τρύπημα.

Τα bracket θα στηριχτούν με μία βίδα στο κάτω σημείο τους, και δύο στο επάνω αφού εκεί ασκείται μεγαλύτερη δύναμη.

100_1686.jpg?m=1401055947

100_1687.jpg?m=1401055951

100_1689.jpg?m=1401055955

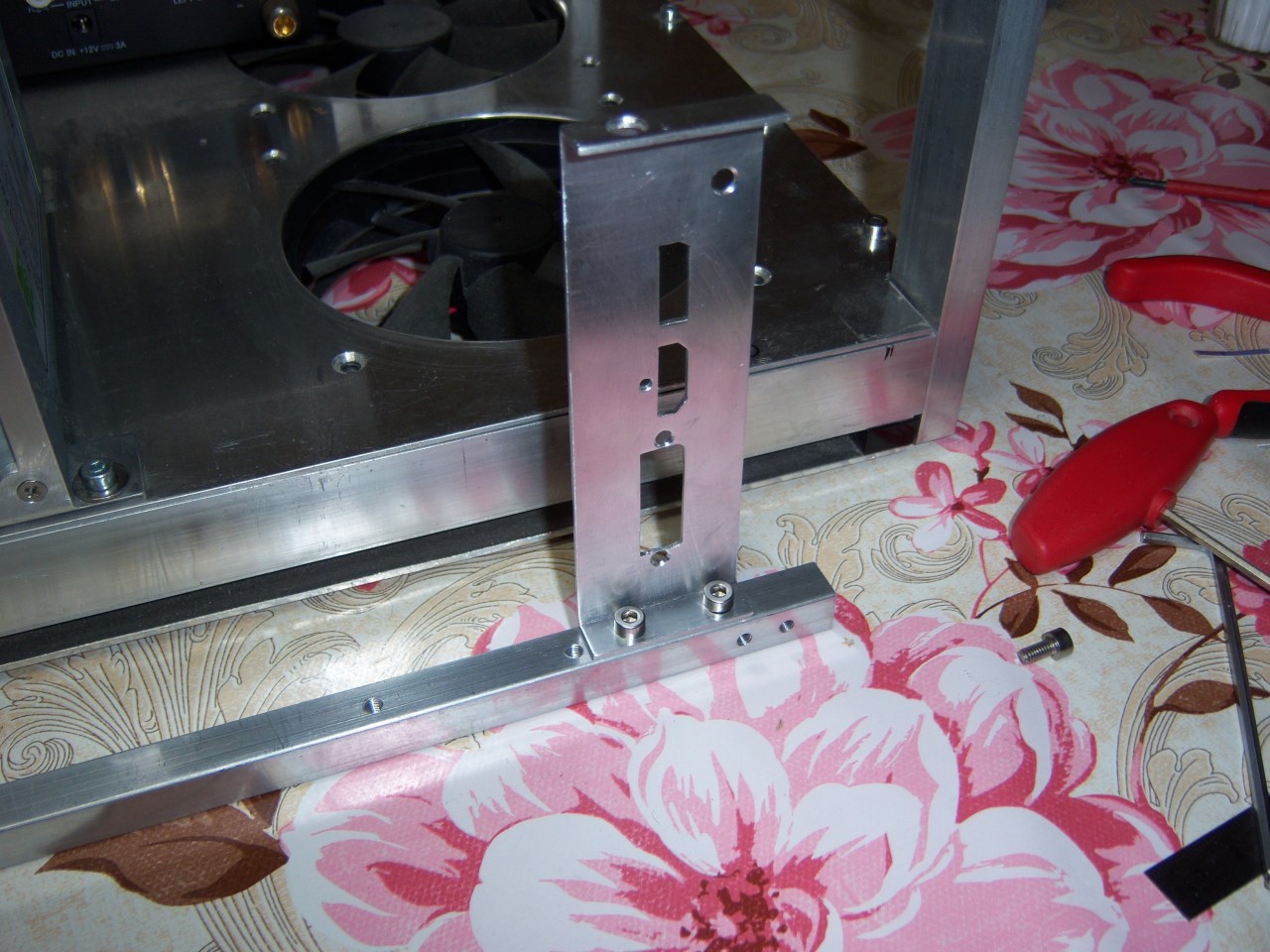

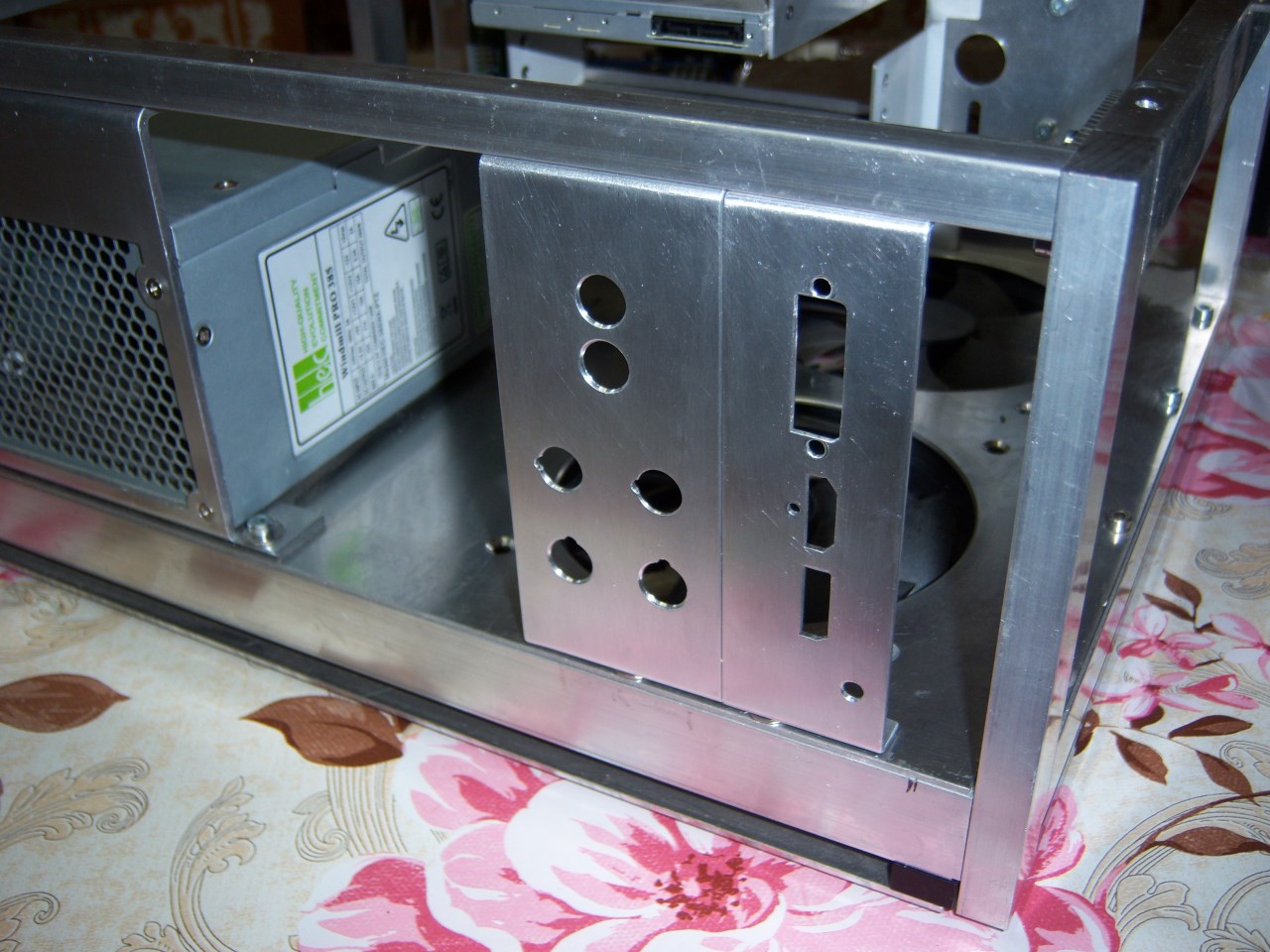

Ανοίχτηκαν οι τρύπες, σπειρώματα Μ4, και τα brackets πήραν τη τελική τους θέση στο σασί.

100_1690.jpg?m=1401055960

100_1692.jpg?m=1401055964

100_1695.jpg?m=1401055968

100_1696.jpg?m=1401055972

100_1698.jpg?m=1401055975

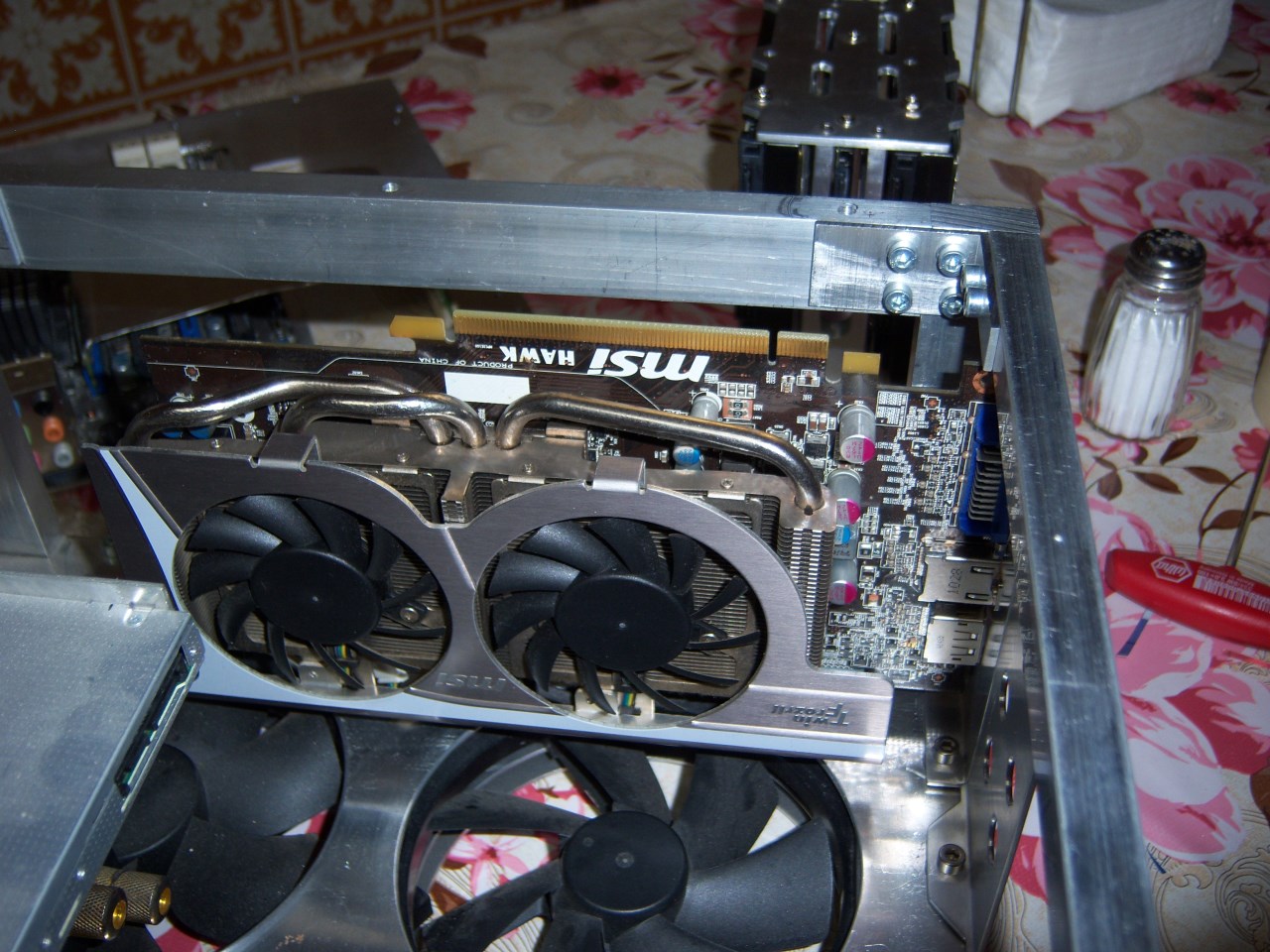

Επιτέλους η κάρτα στη τελική της θέση.

100_1701.jpg?m=1401055981

100_1702.jpg?m=1401055985

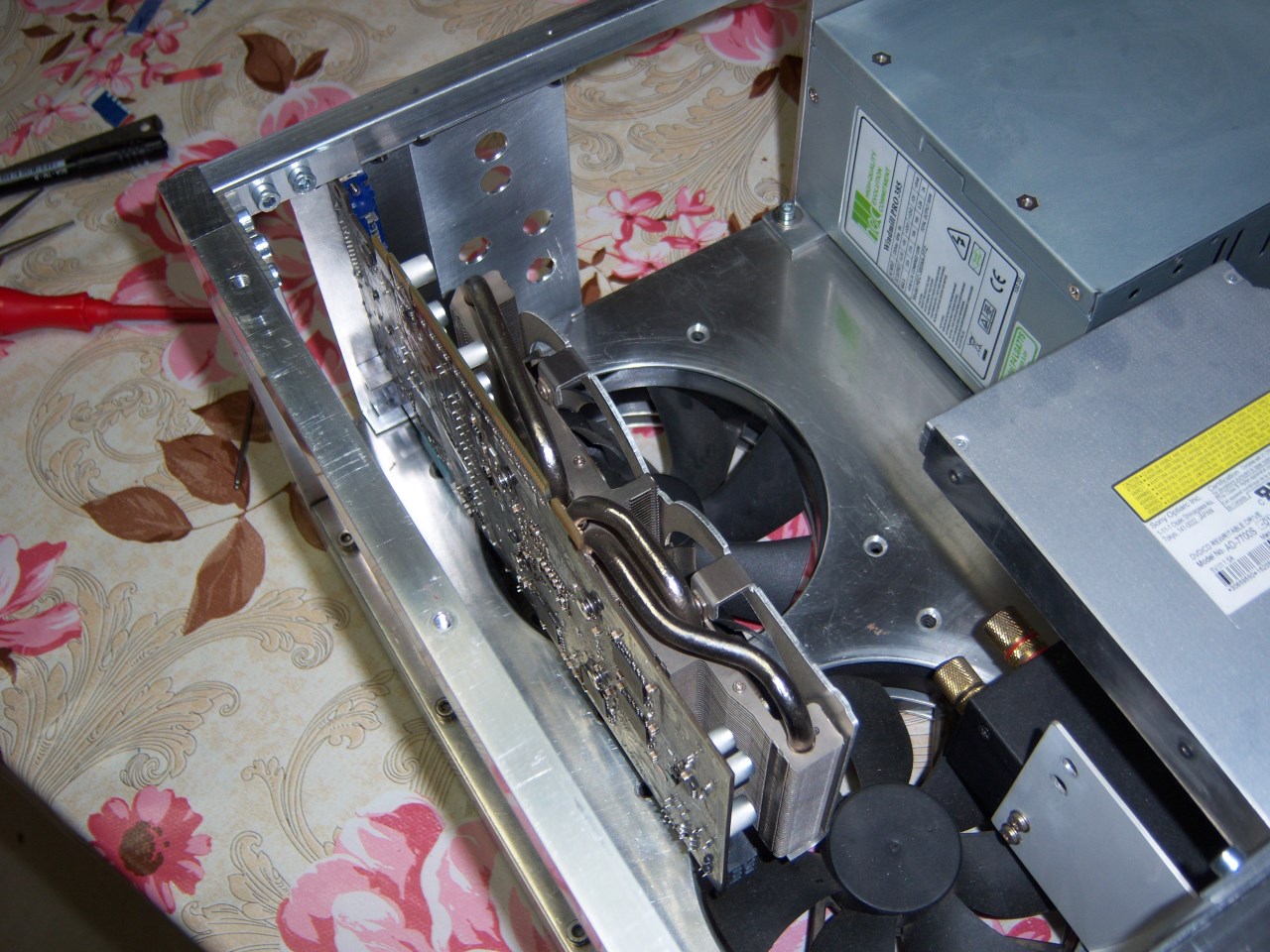

100_1705.jpg?m=1401055989

Η μήπως όχι...;

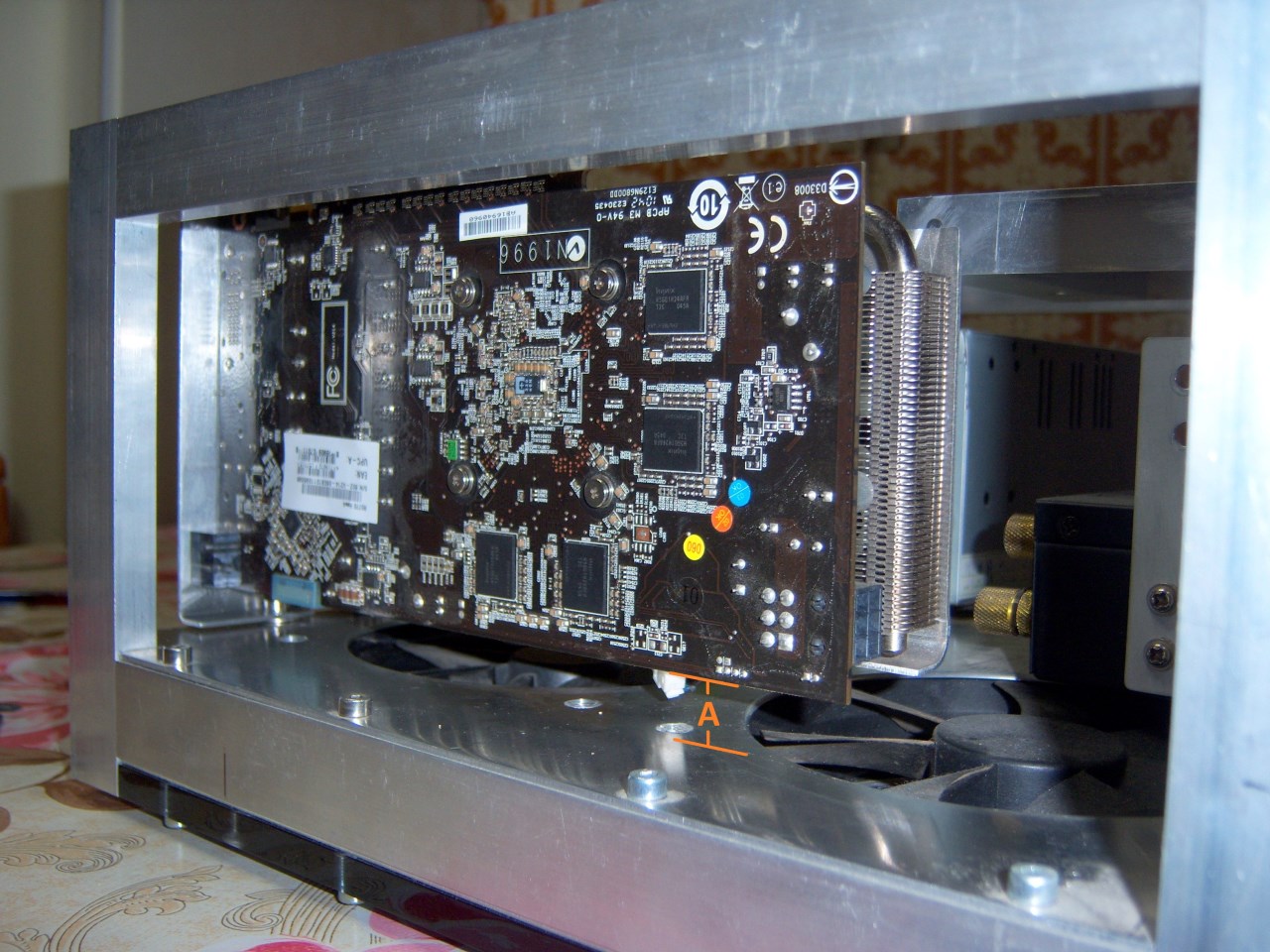

Αν και πολλές φορές ξέρω ότι υπερβάλλω, θέλω να είμαι 100% σίγουρος ότι έχω καλύψει (στο μέτρο που μπορώ) όλες τα ενδεχόμενα λάθους και κατ' επέκταση ζημιάς.

Με έτρωγε το γεγονός ότι όλο το βάρος της κάρτας έπεφτε στη μεριά του 6πινου τροφοδοσίας, αν και μέτρηση έδειξε ότι η απόσταση -Α- απ' το σασί είναι ίδια καθ' όλο το μήκος της.

100_1707.jpg?m=1401055994

Αυτό όμως που με ανησυχούσε περισσότερο, ήταν η ταλάντωση του pcb. (μπλε βέλη)

Το φαινόμενο σίγουρα θα περιοριζόταν δραματικά με τη τοποθέτηση της τροφοδοσίας στο σημείο -Α- , αλλά πάλι δεν ένιωθα άνετα.

100_1705-2.jpg?m=1402826647

Δείτε στο βίντεο που ακολουθεί τη ταλάντωση του pcb.

[ame=http://www.youtube.com/watch?v=nT-IZv9QyLo]Project ''Bista'' Vga mount - YouTube[/ame]

Δεν σας κρύβω ότι με απασχόλησε αρκετές ημέρες το συγκεκριμένο θέμα.

Έπρεπε να βρω μία λύση όπου θα στερέωνε όχι μόνο τη συγκεκριμένη, αλλά θα ήταν τύπου universal, και θα προσαρμοζόταν σε οποιαδήποτε κάρτα. Εύρηκα;:)

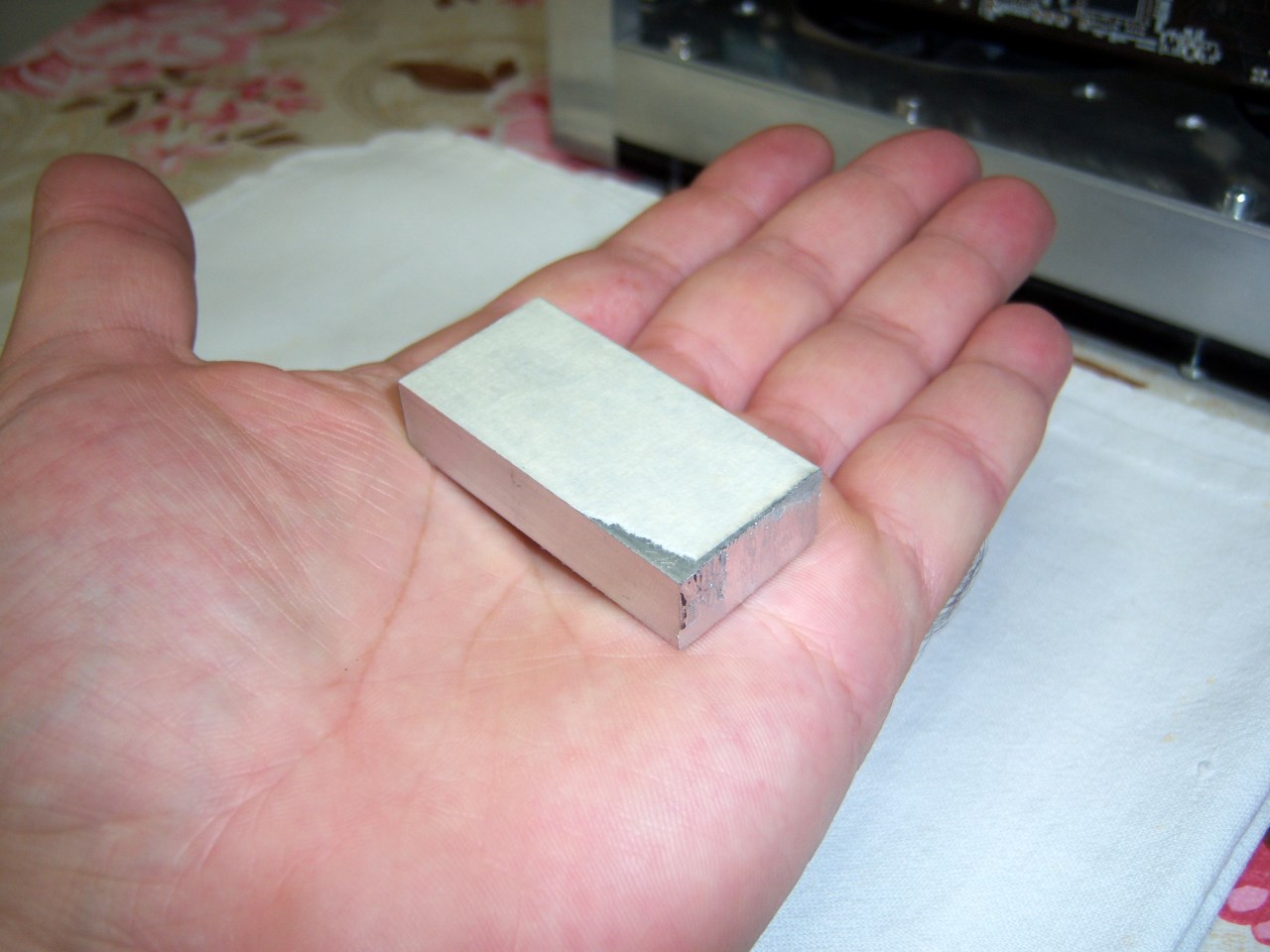

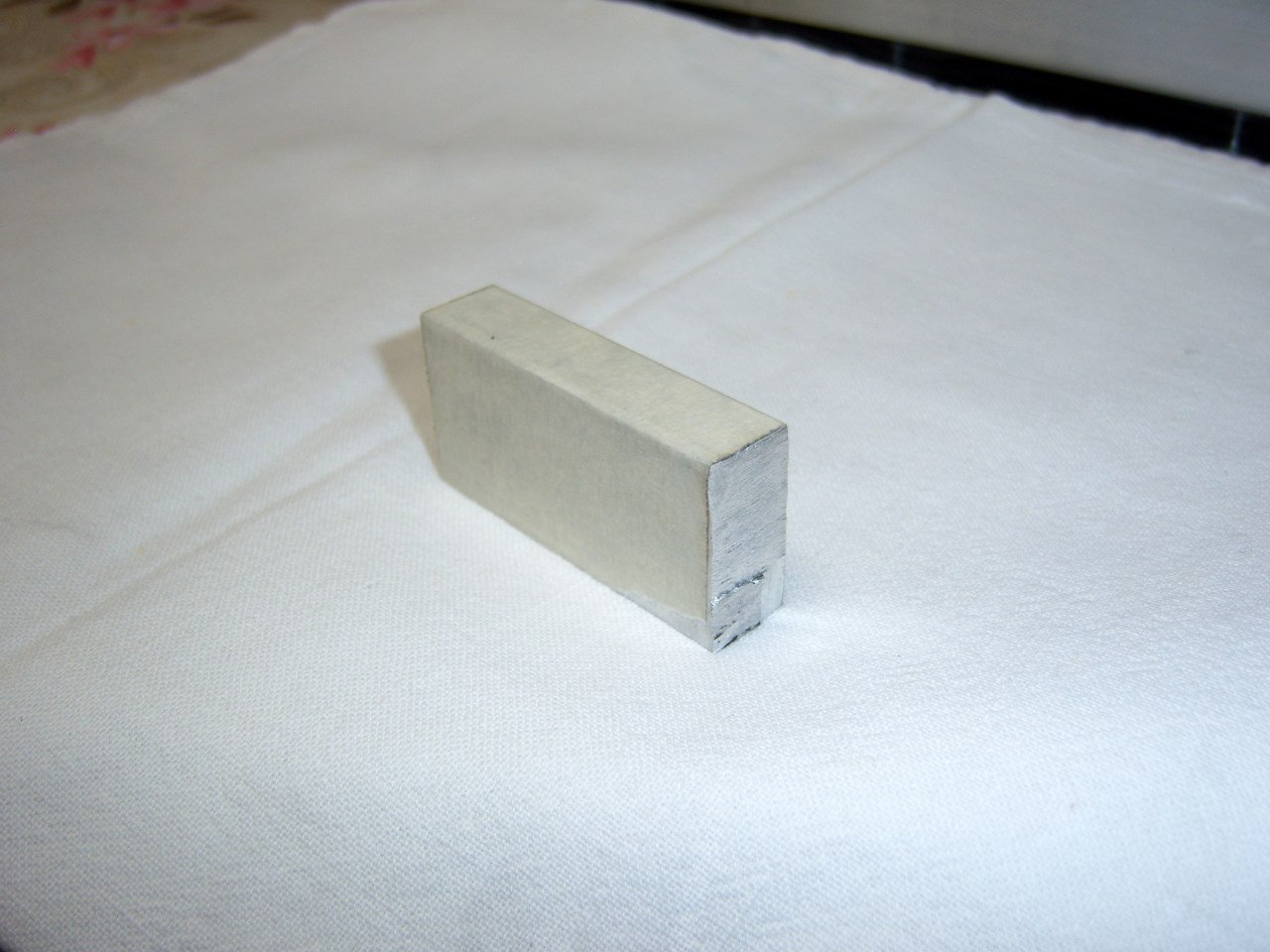

Κάπου στο χαμό βρήκα ένα ρετάλι δοκού αλουμινίου 12x25mm.

100_1722.jpg?m=1402249000

100_1726.jpg?m=1402249004

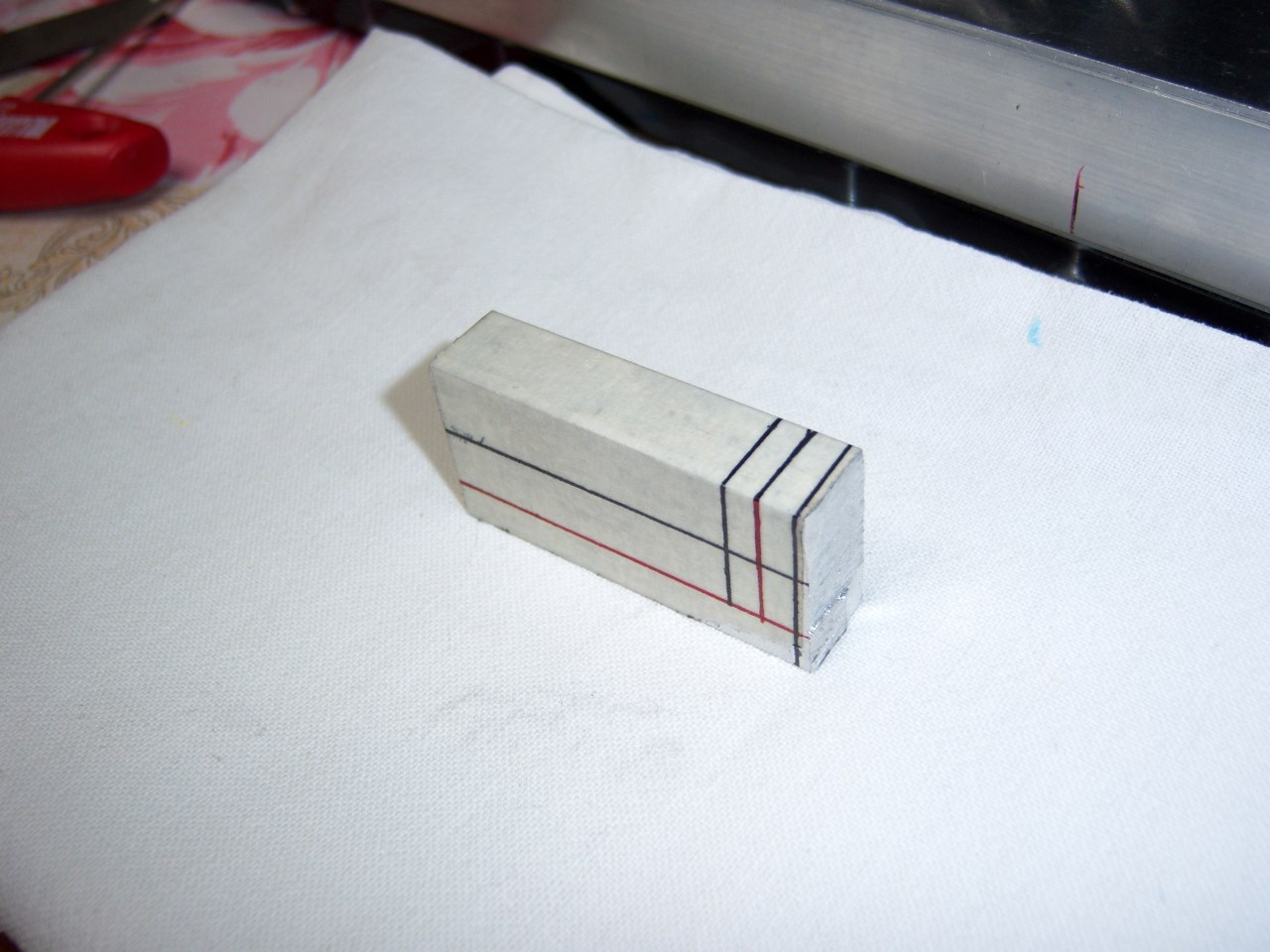

Μαρκαρίστηκαν οι γραμμές.

100_1732.jpg?m=1402249007

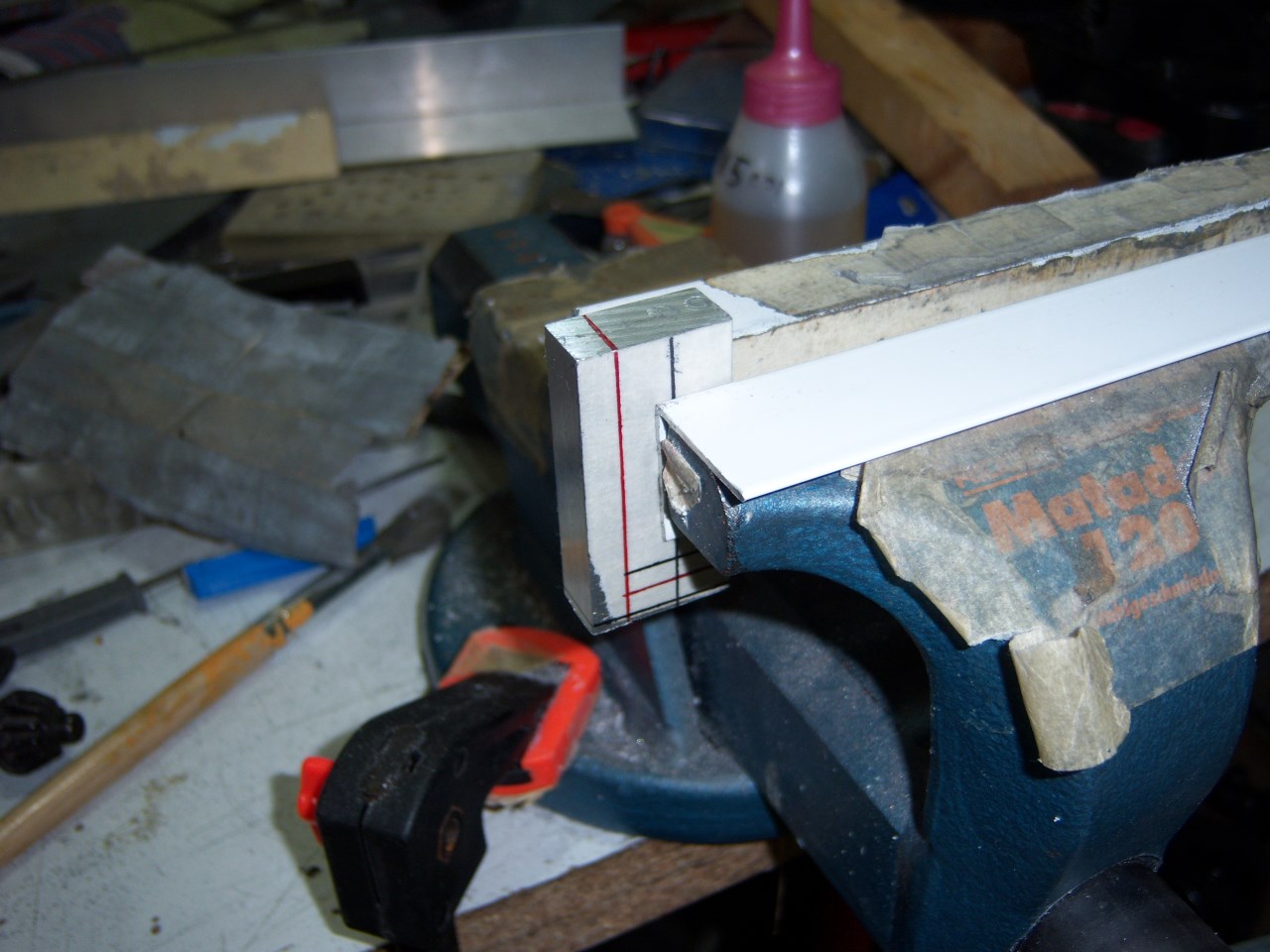

Η διαδικασία σε στάδια. Πιάσιμο του κομματιού στη μέγγενη και πρώτο κόψιμο στη κόκκινη γραμμή.

100_1733.jpg?m=1402249010

100_1743.jpg?m=1402249015

Ίσιωμα της πλευράς όπου υπήρχε το άσχημο κόψιμο, αφού το κομμάτι ήταν ρετάλι.

100_1744.jpg?m=1402249018

100_1747.jpg?m=1402249022

Αφαίρεση ενός ακόμη τμήματος, και πλέον βρισκόμαστε με ένα κομμάτι που μοιάζει με Γ.

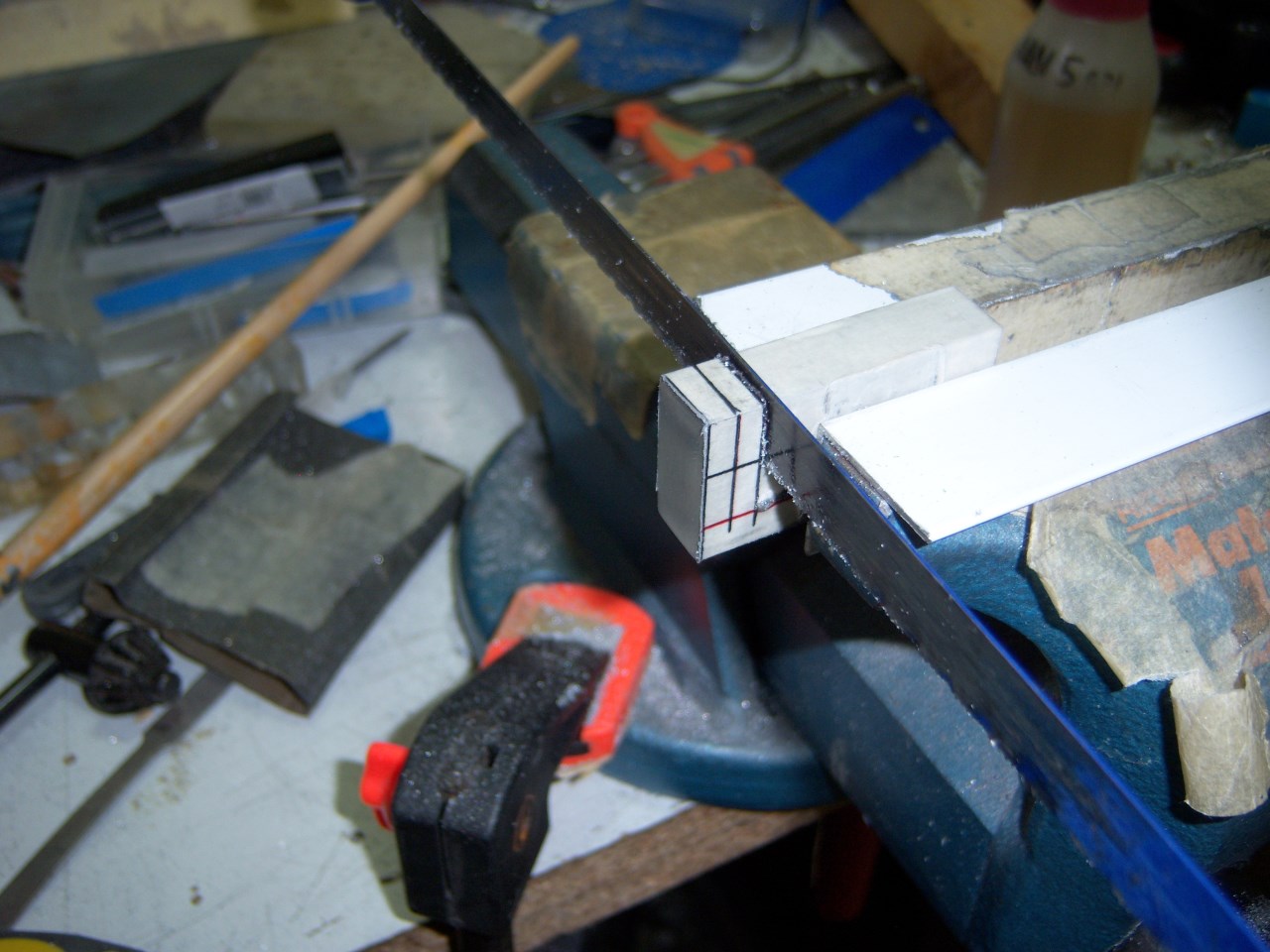

100_1748.jpg?m=1402249025

100_1749.jpg?m=1402249029

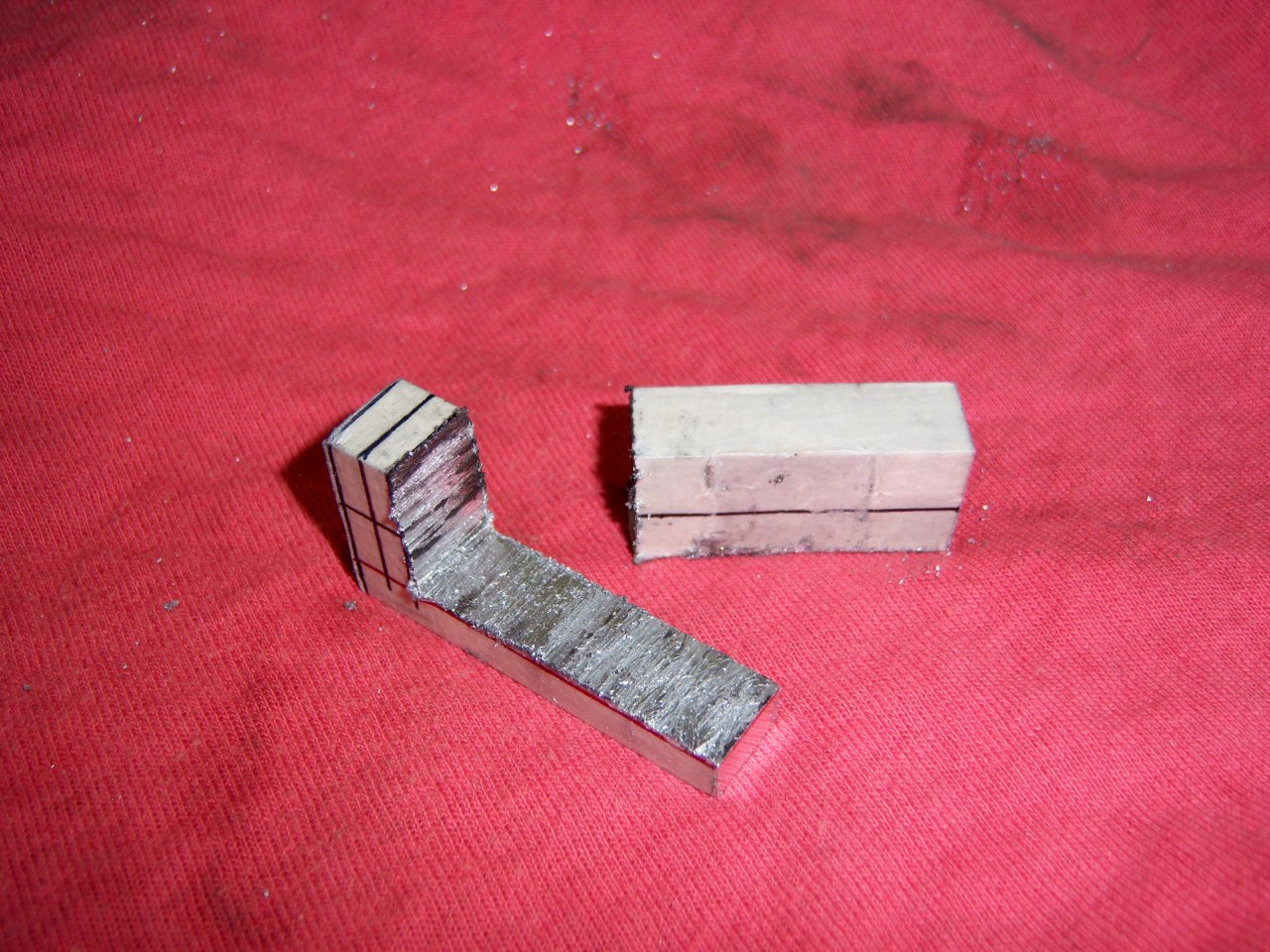

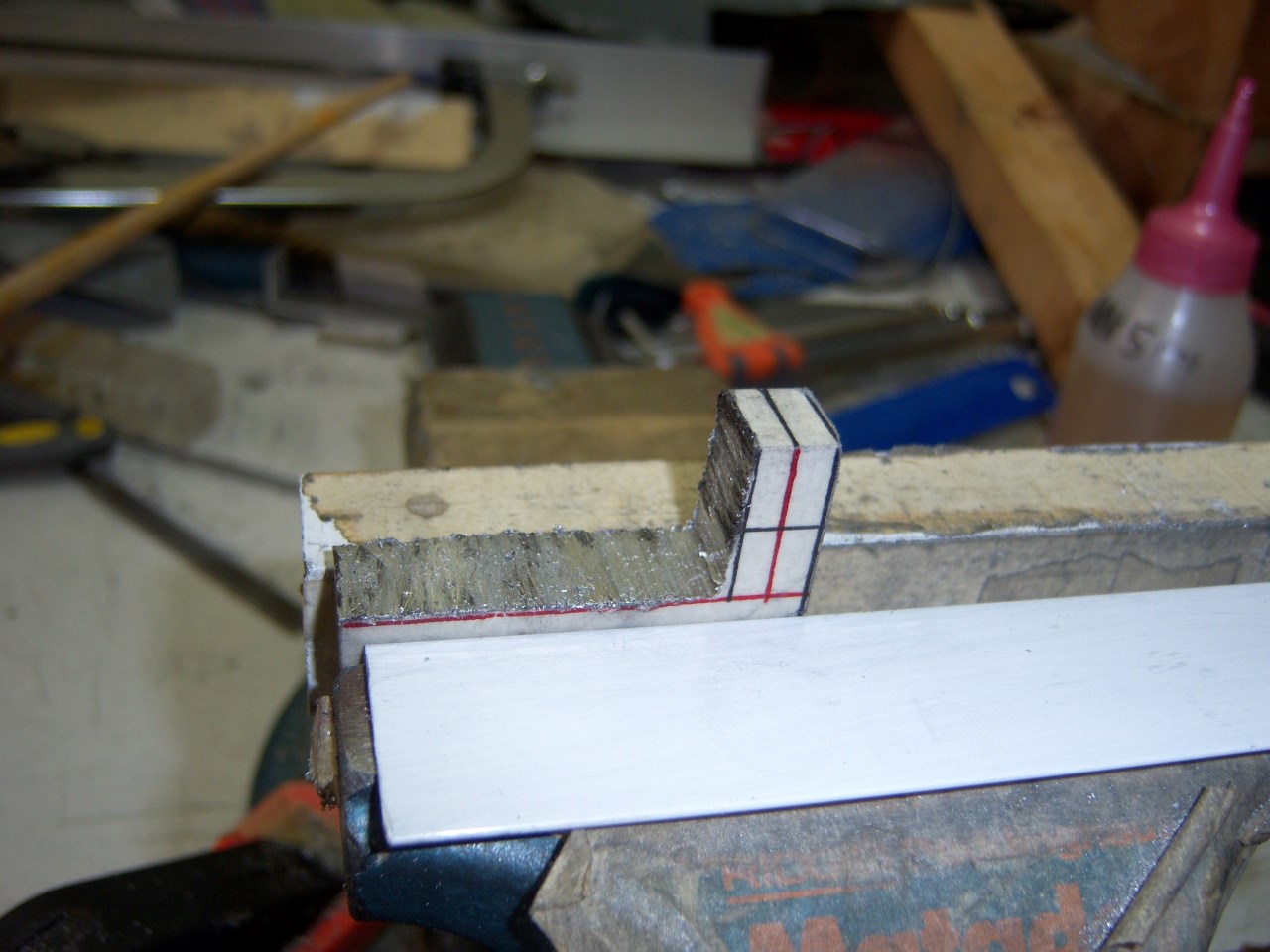

Πρόχειρο φινίρισμα.

100_1751.jpg?m=1402249032

100_1752.jpg?m=1402249035

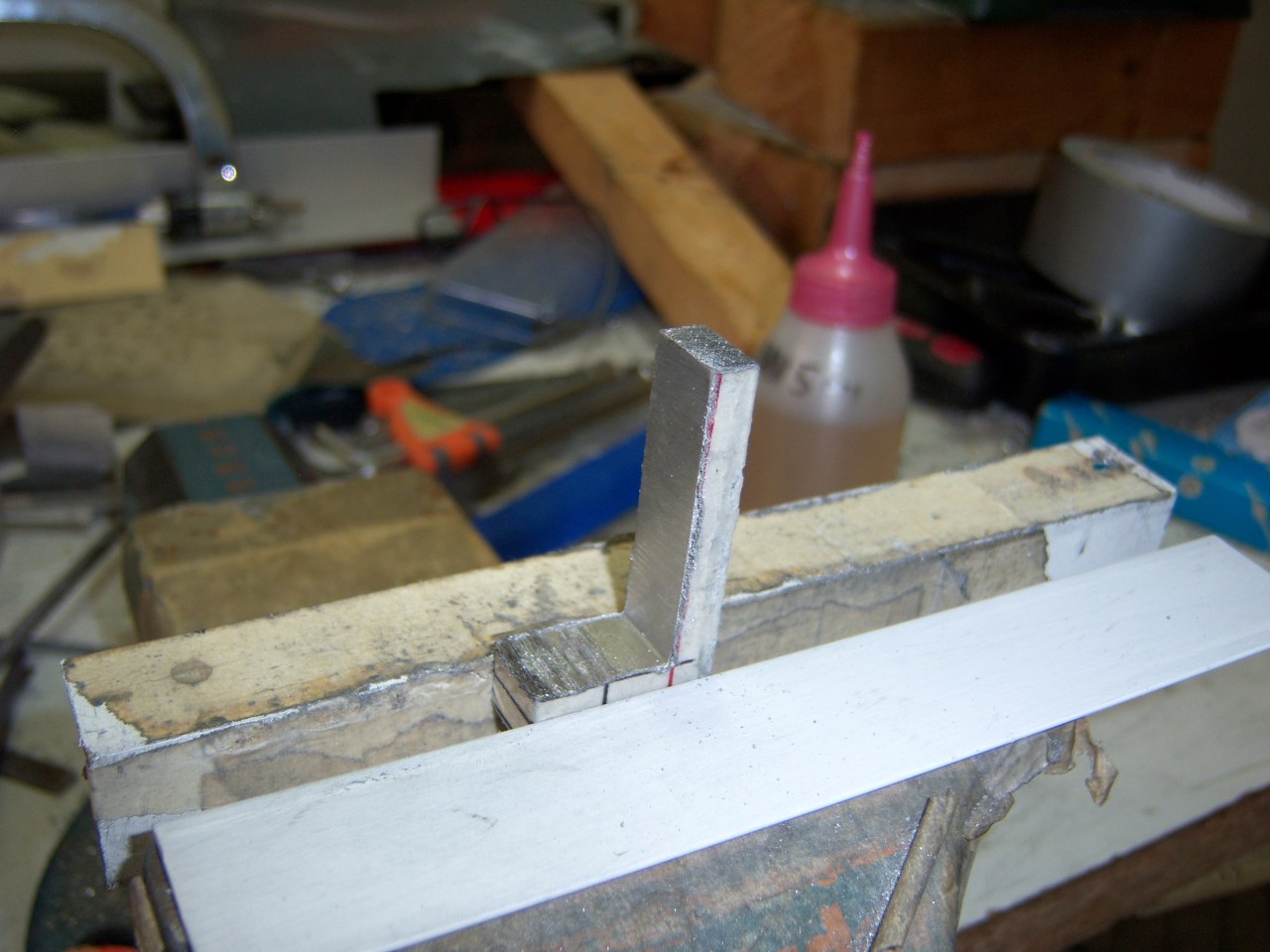

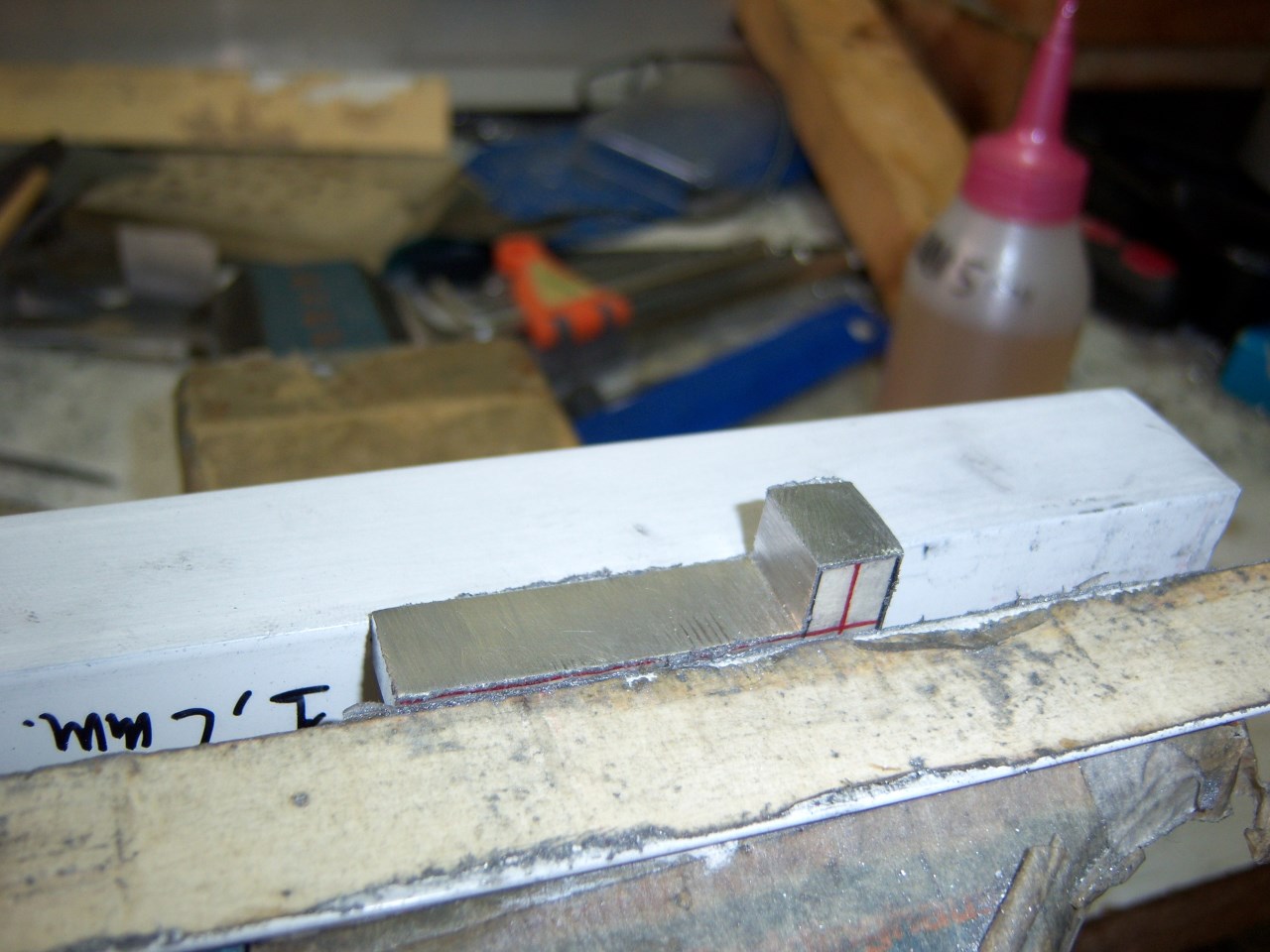

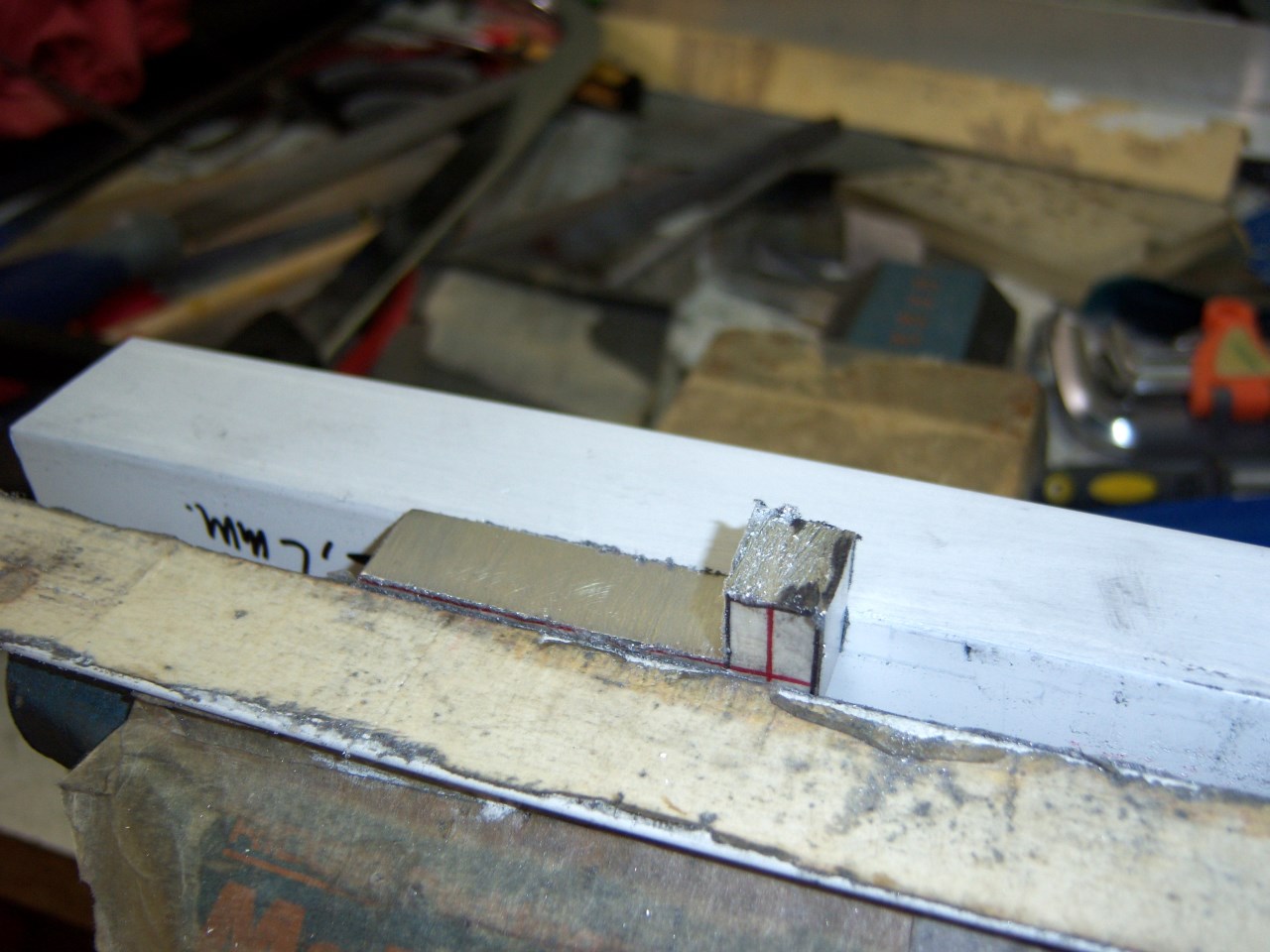

Αφαίρεση και του τελευταίου τμήματος.

100_1758.jpg?m=1402249038

100_1760.jpg?m=1402249041

100_1765.jpg?m=1402249044

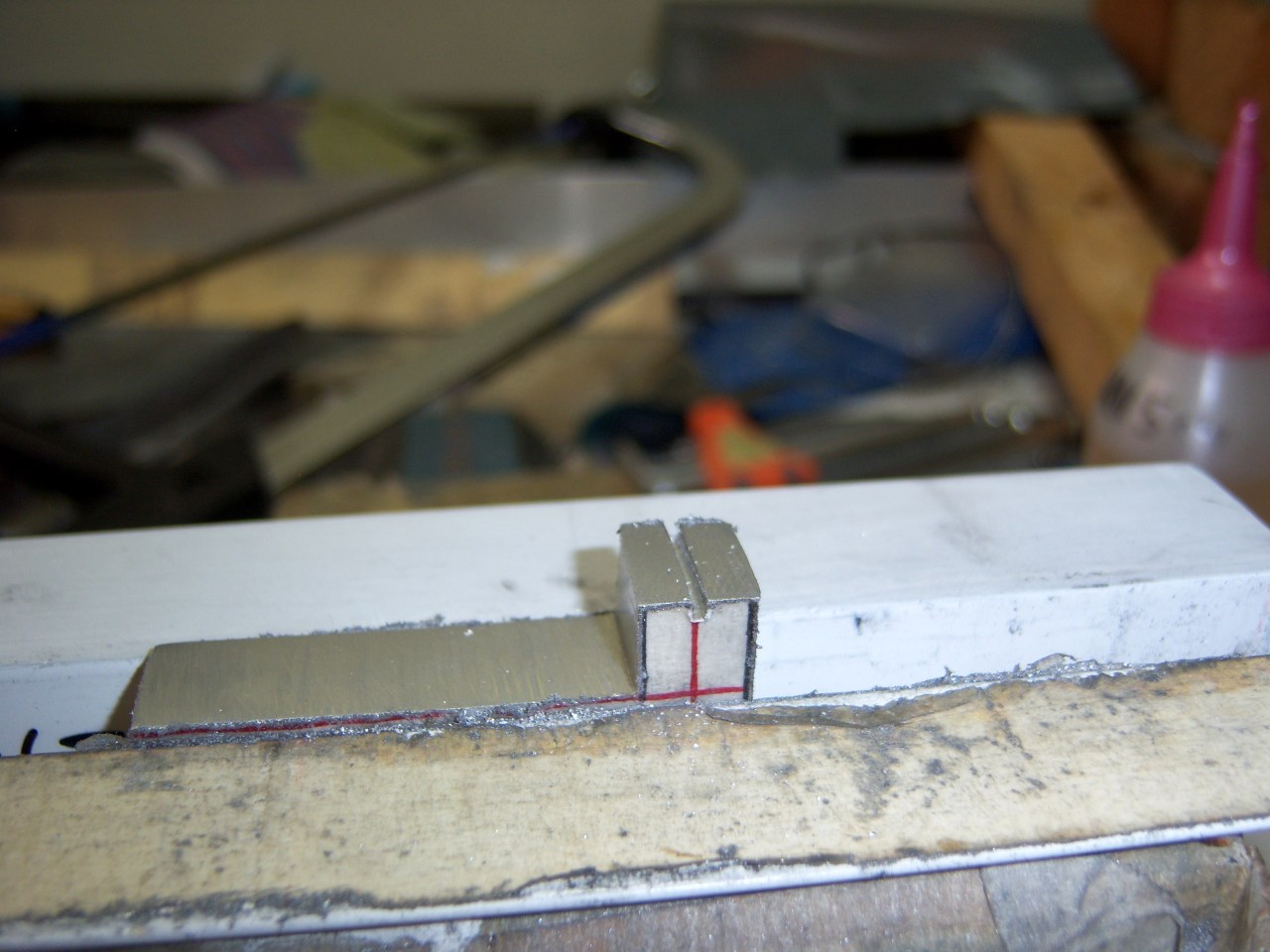

Πάμε τώρα στο απαιτητικό σημείο της κατασκευής. Με το σιδεροπρίονο έγινε πολύ προσεκτική χάραξη ενός καναλιού.

100_1766.jpg?m=1402249047

100_1767.jpg?m=1402249050

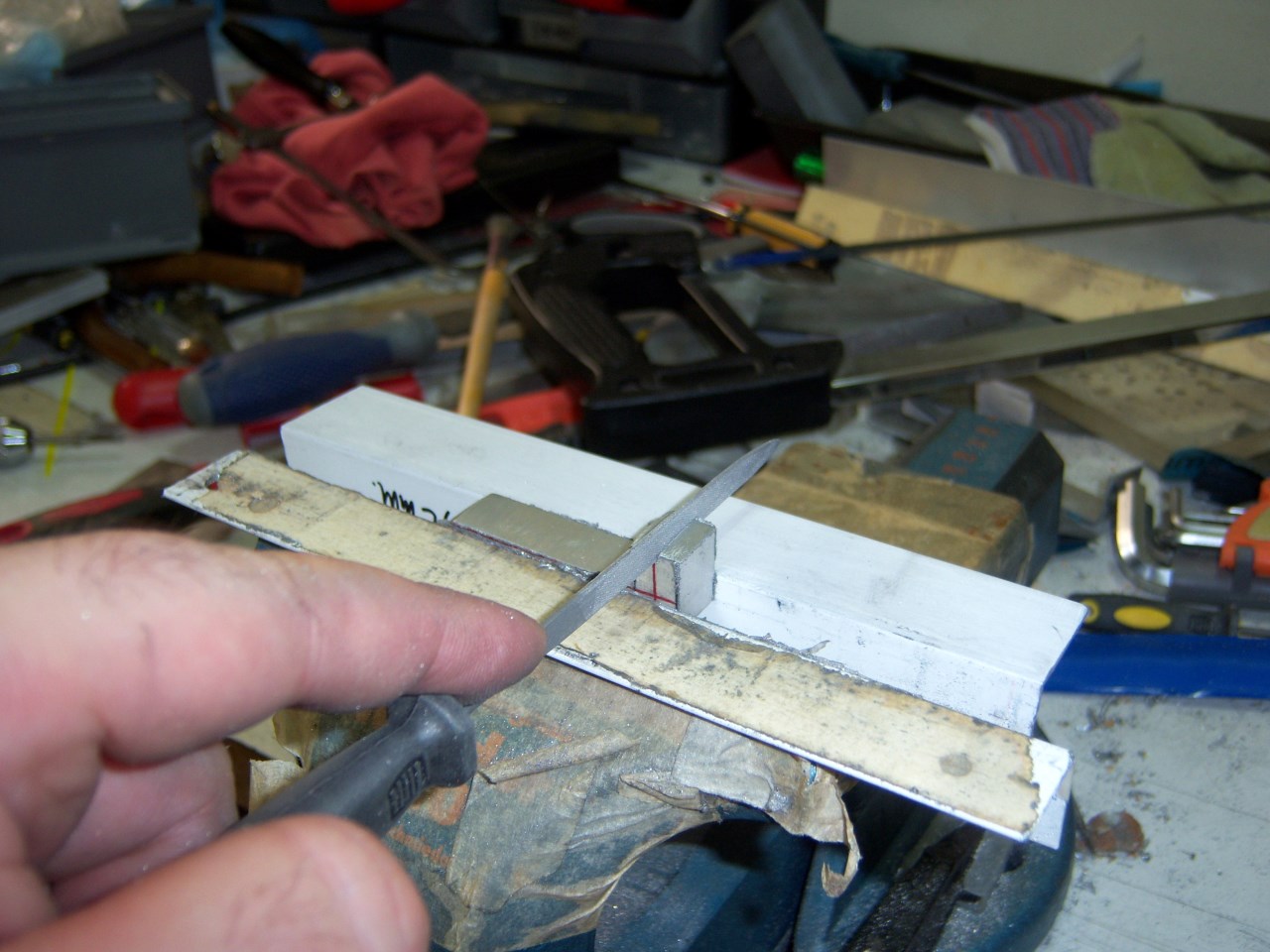

Όλο το κομμάτι, αλλά ιδιαιτέρως το κανάλι δουλεύτηκε σταδιακά προς αποφυγή λάθους.

100_1768.jpg?m=1402249053

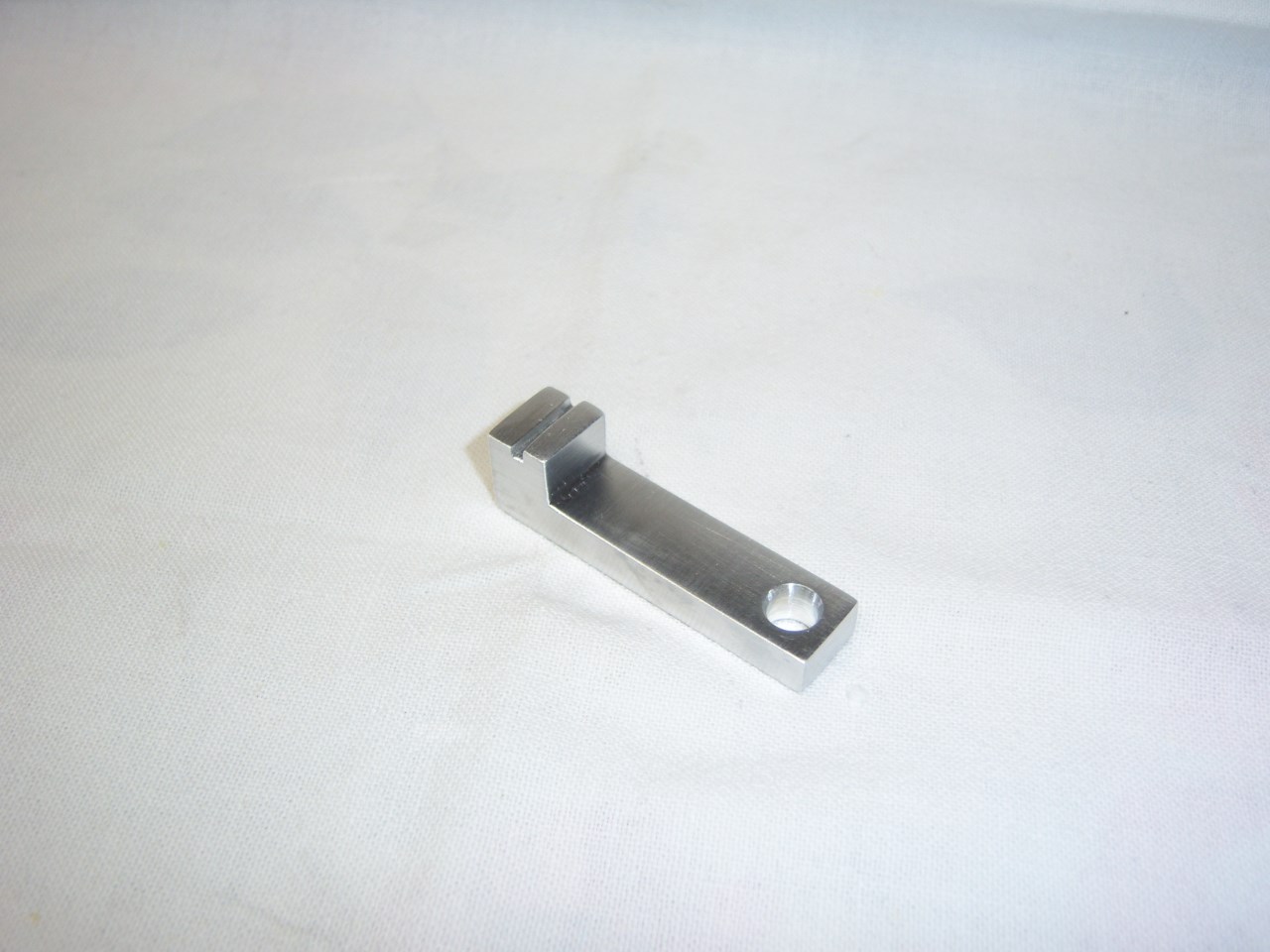

Μου πήρε περίπου δύο ώρες να το φέρω στις διαστάσεις που έπρεπε, αμέτρητα βάλε-βγάλε, δοκιμές και το τελικό αποτέλεσμα.:)

100_1773.jpg?m=1402249057

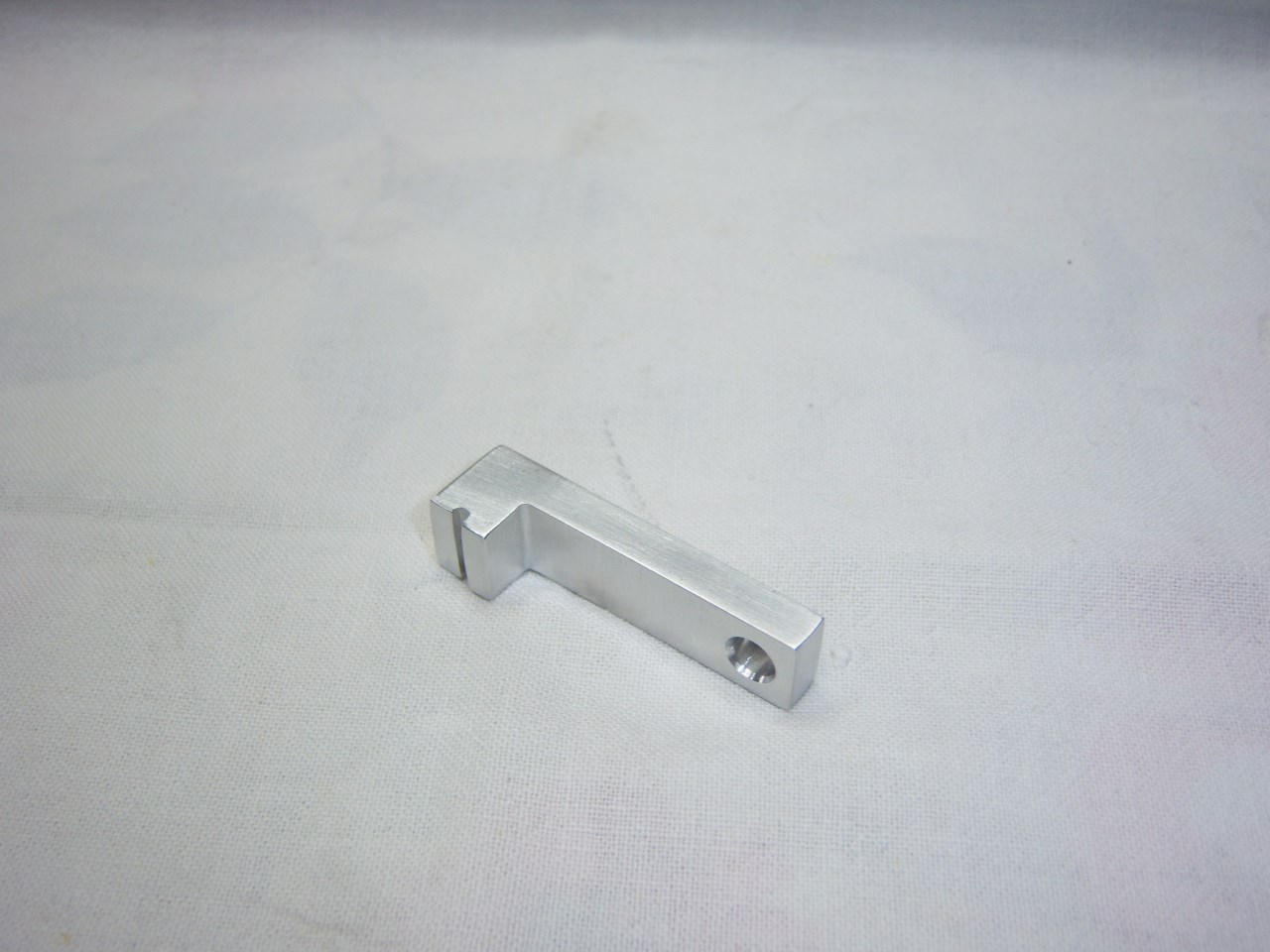

100_1778.jpg?m=1402249060

100_1787.jpg?m=1402249065

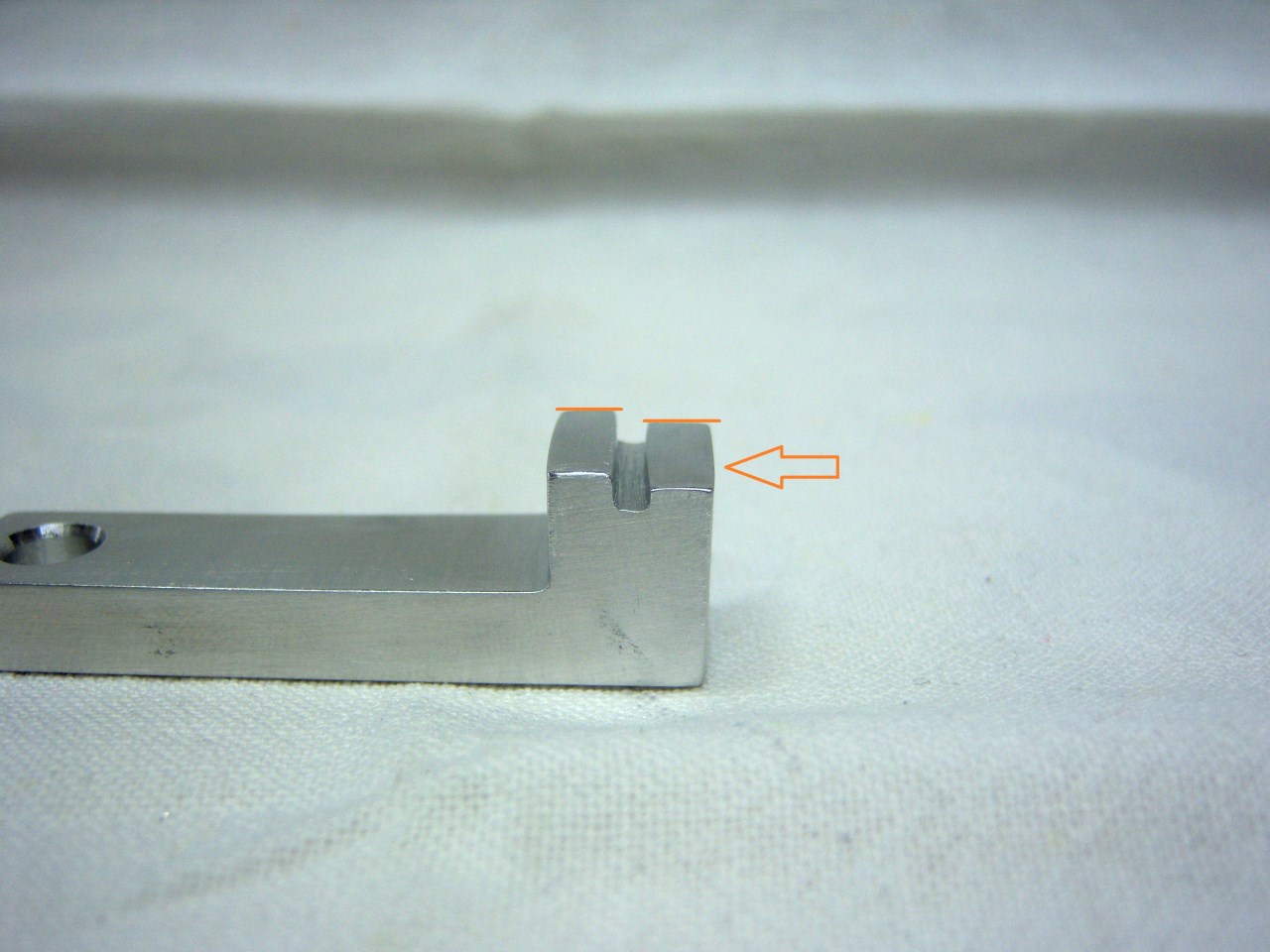

Προσέξατε τη διαφορά ύψους των τμημάτων;

100_1783.jpg?m=1402249063

Μία φωτογραφία για αντιληφθείτε το πραγματικό μέγεθος, δεν είναι τόσο μεγάλο όσο παρουσιάζεται στις φωτό.

100_1789.jpg?m=1402249067

Πάμε να δούμε την εφαρμογή του στο pcb.

100_1793.jpg?m=1402249075

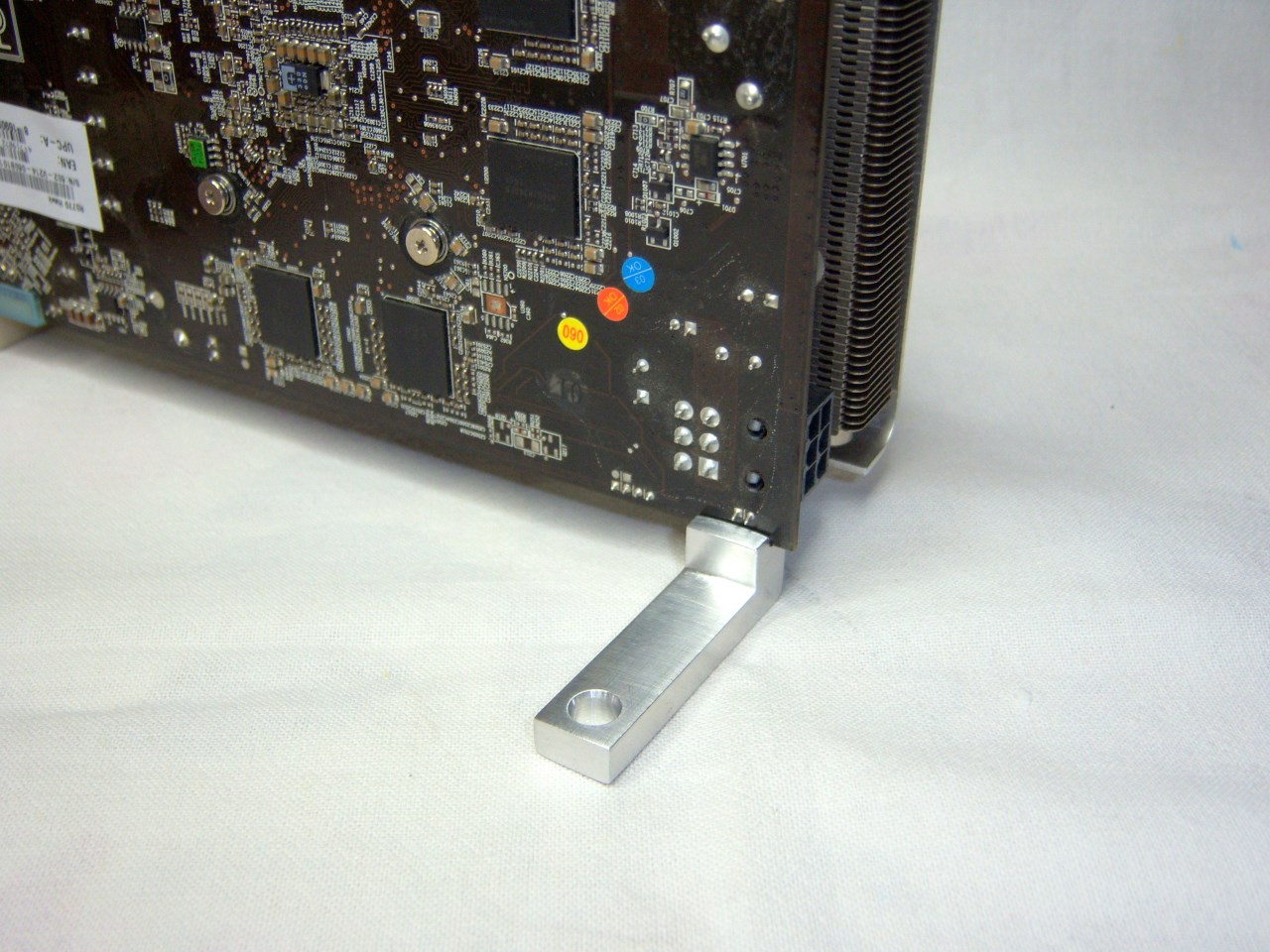

Το φάρδος του καναλιού έπρεπε να κυμαινόταν σε συγκεκριμένο εύρος, αρκετό ώστε να χωνεύει μέσα του το pcb, αλλά να μην πλέει.

100_1792.jpg?m=1402249070

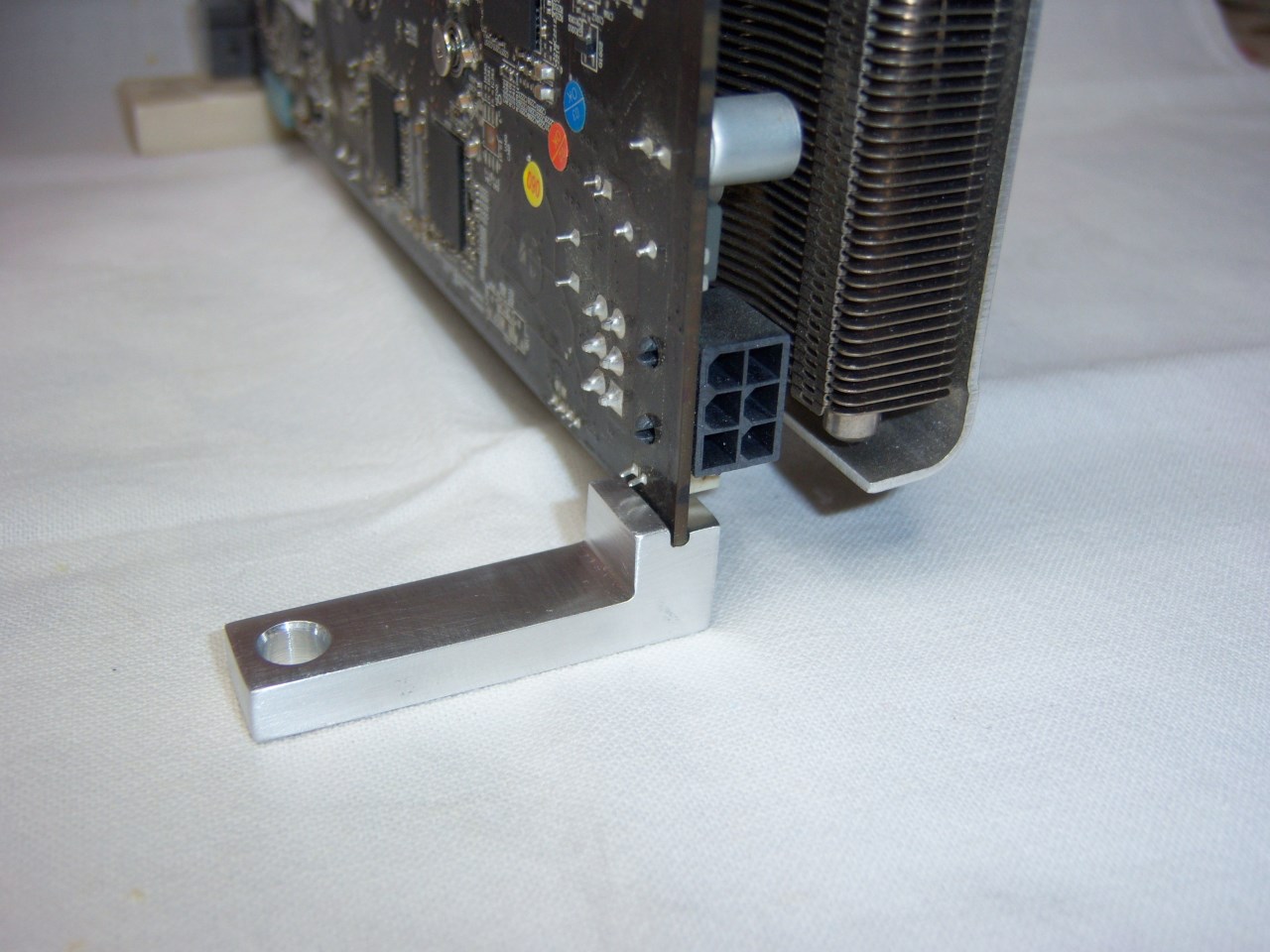

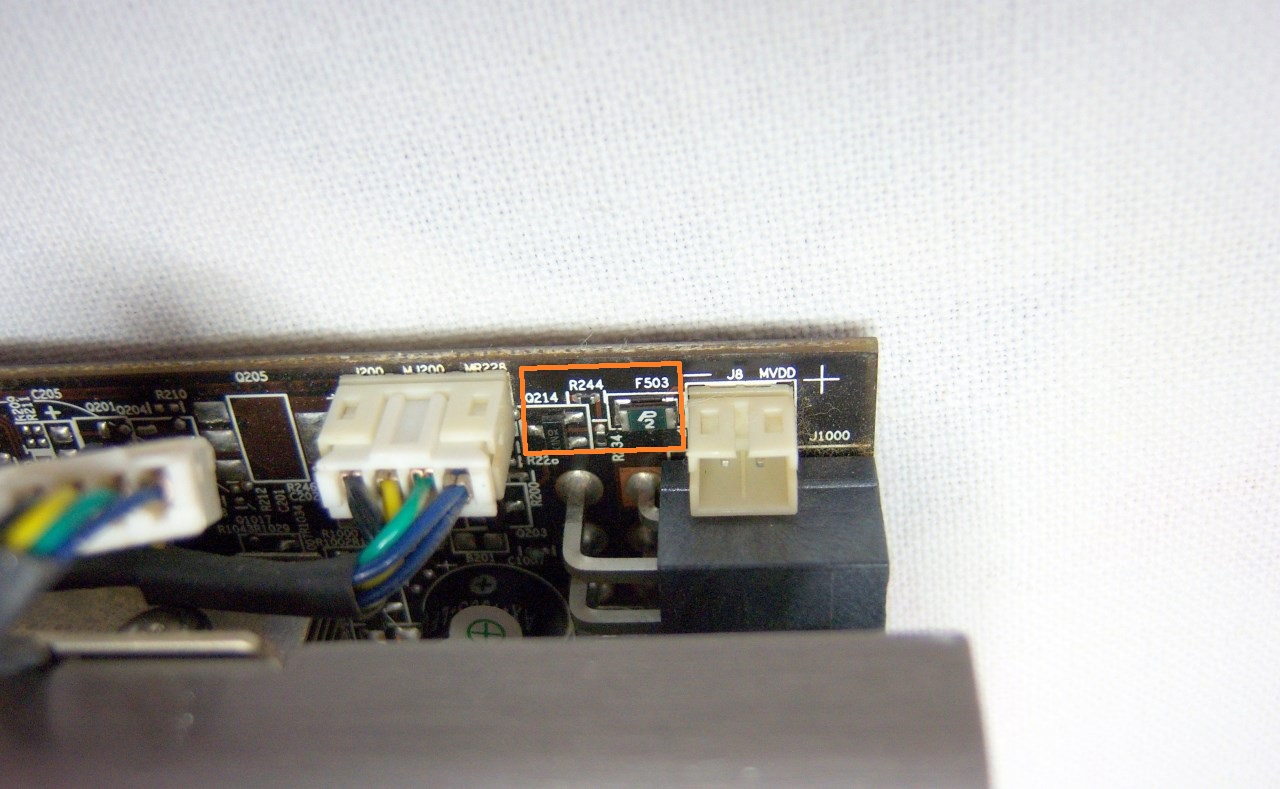

Κοντινό του pcb στο σημείο όπου εφαρμόζει το αλουμίνιο στήριξης. Πολύ περιορισμένος ο χώρος αφού υπάρχουν τρανζίστορ και αντιστάσεις.

100_1805.jpg?m=1402302278

Το βάθος του αυλακιού πρέπει να ήταν τόσο, ώστε να μην εισέλθει βαθιά μέσα του το pcb και ακουμπήσει το αλουμίνιο στις αντιστάσεις.

Παρατηρείστε επίσης τη διαφορά ύψους των τμημάτων που ανέφερα προηγουμένως. Έκανα κοντύτερη τη δεξιά πλευρά για παν ενδεχόμενο.

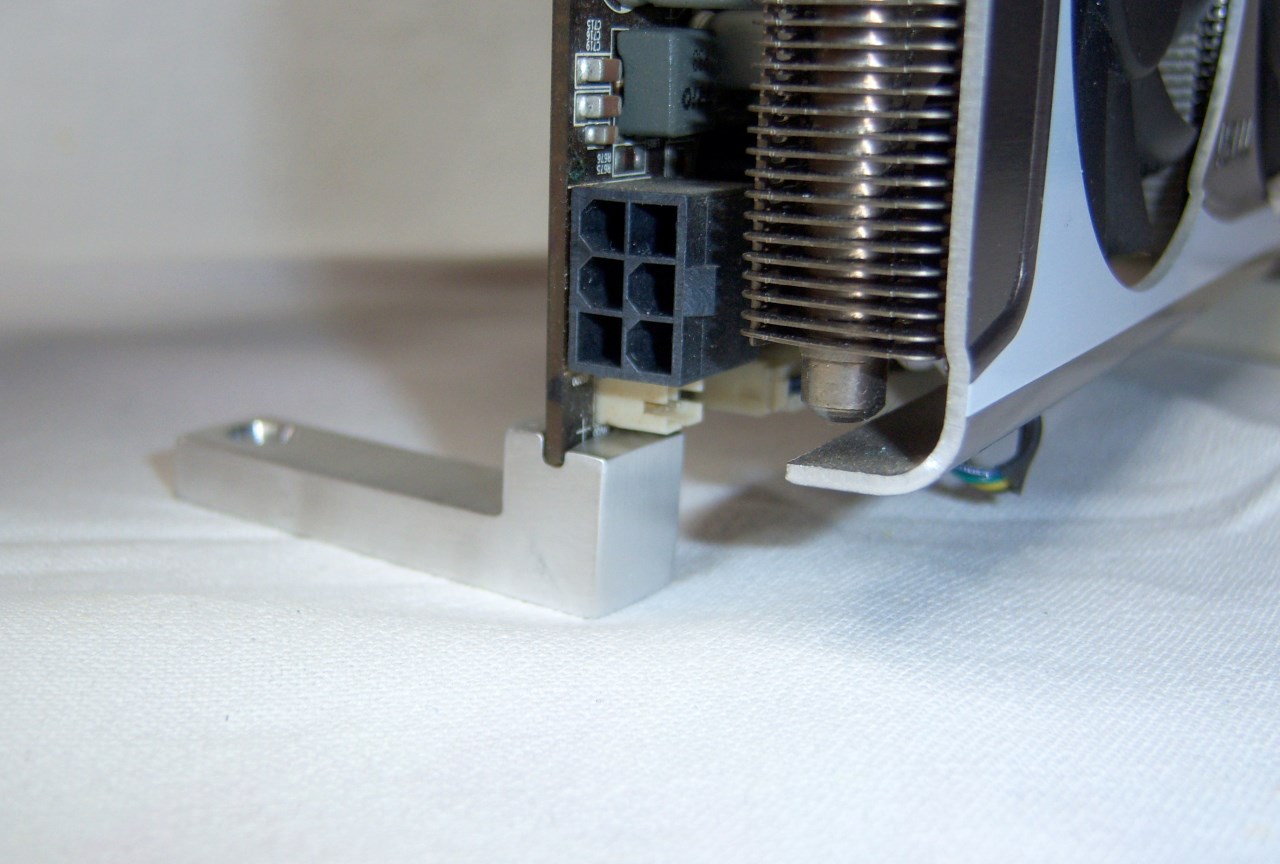

100_1795.jpg?m=1402249078

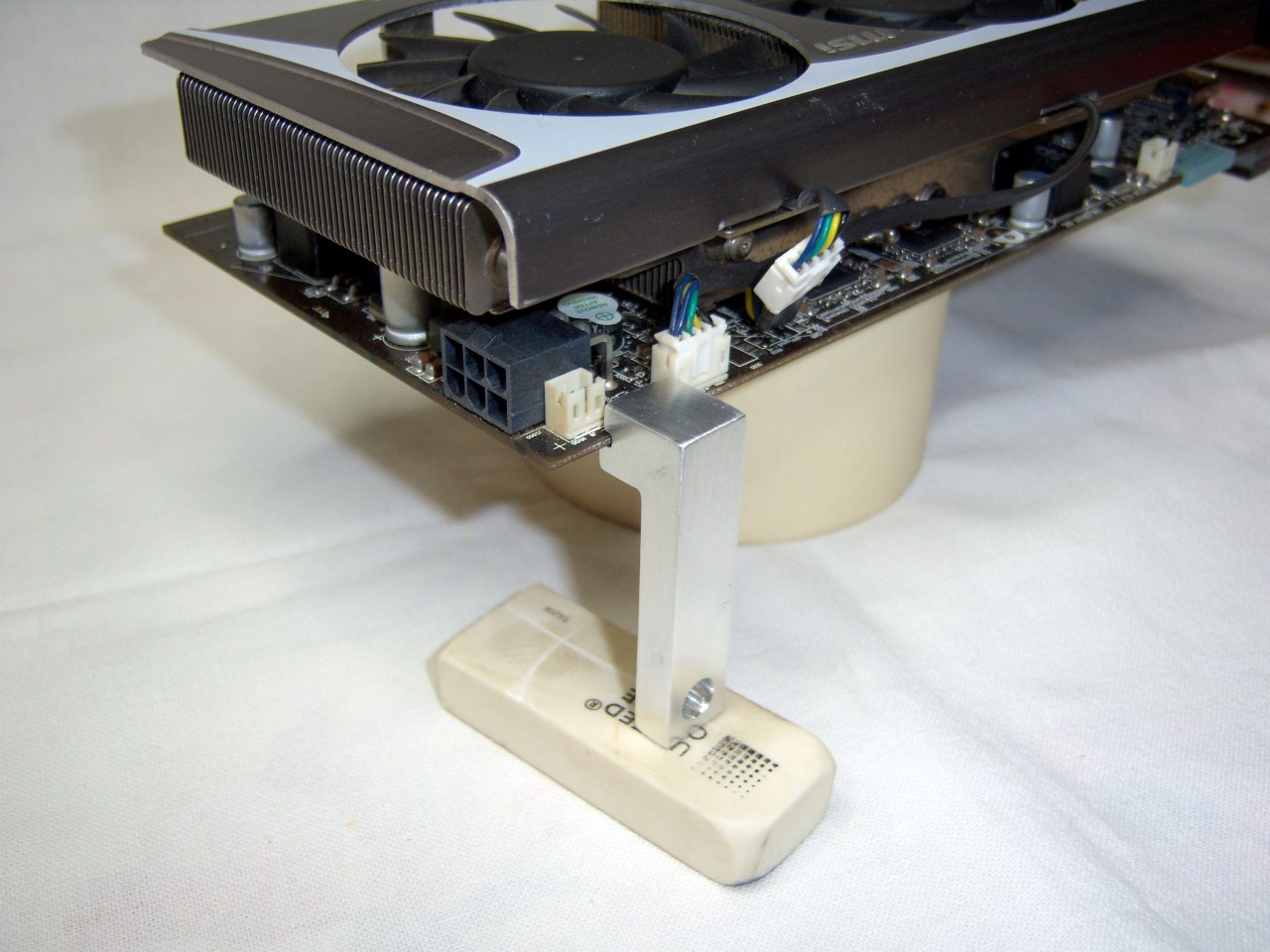

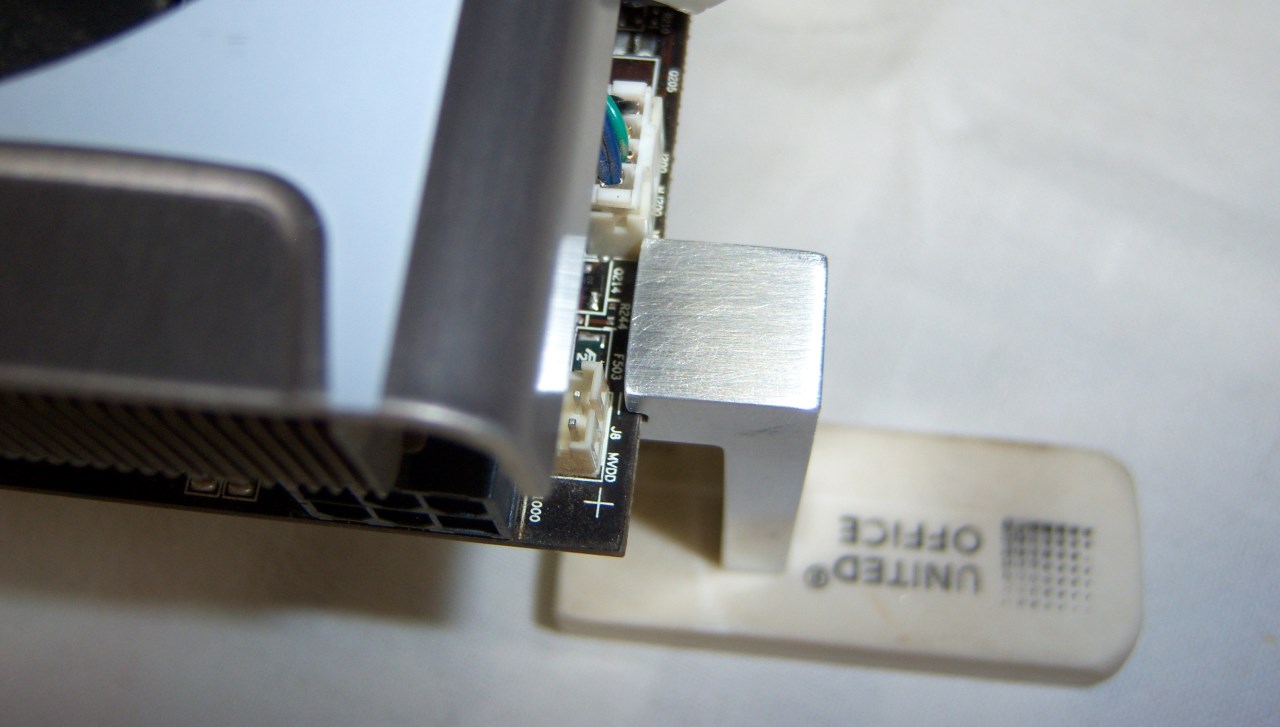

Οριακά αλλά πέτυχε.

100_1807.jpg?m=1402249083

100_1813.jpg?m=1402249085

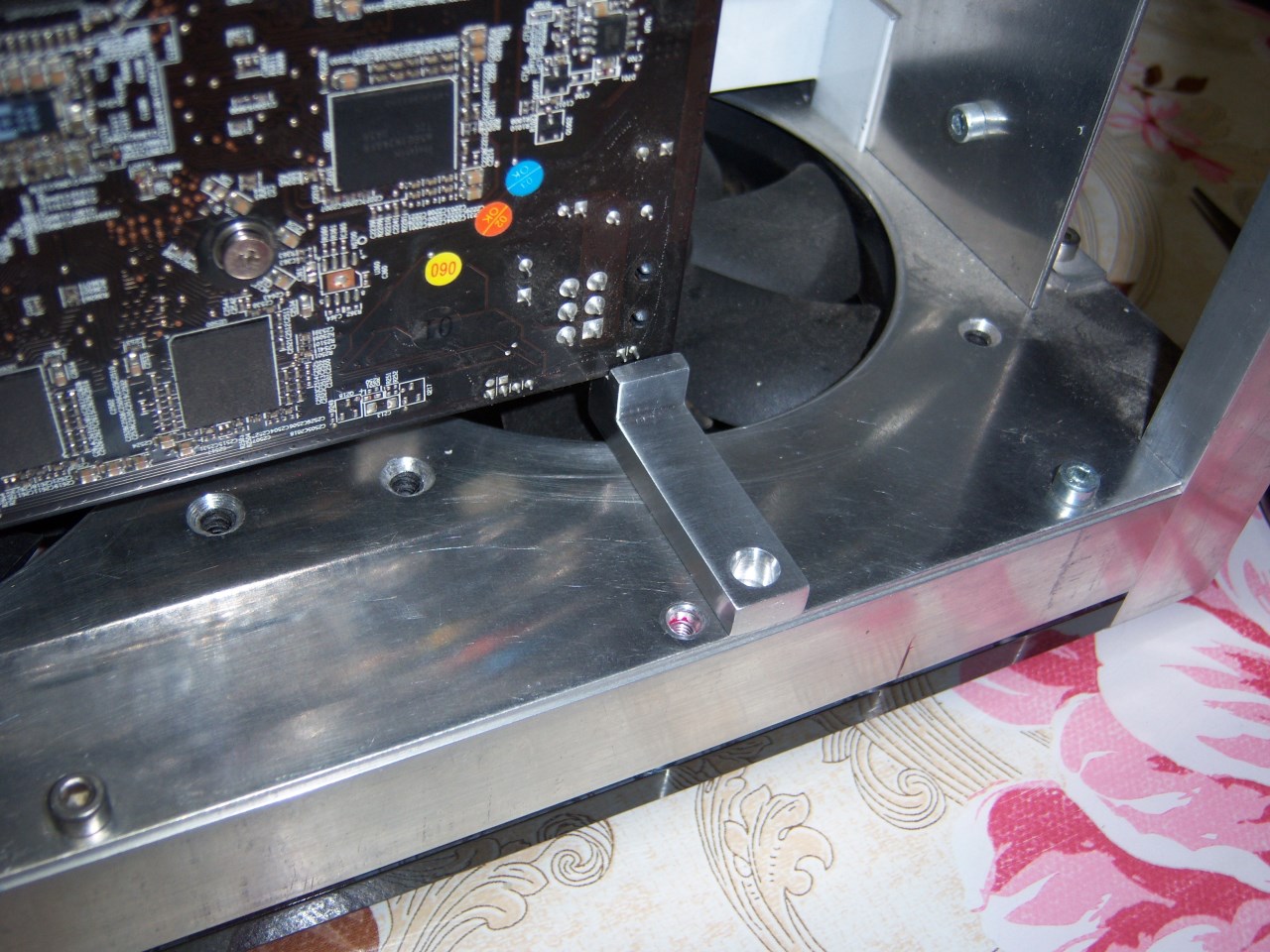

Πάμε να δούμε τη στήριξη στο σασί. Θα εκμεταλλευτώ τη βίδα που υπάρχει ήδη πλησίον της κάρτας.

100_1814.jpg?m=1402249089

100_1818.jpg?m=1402249093

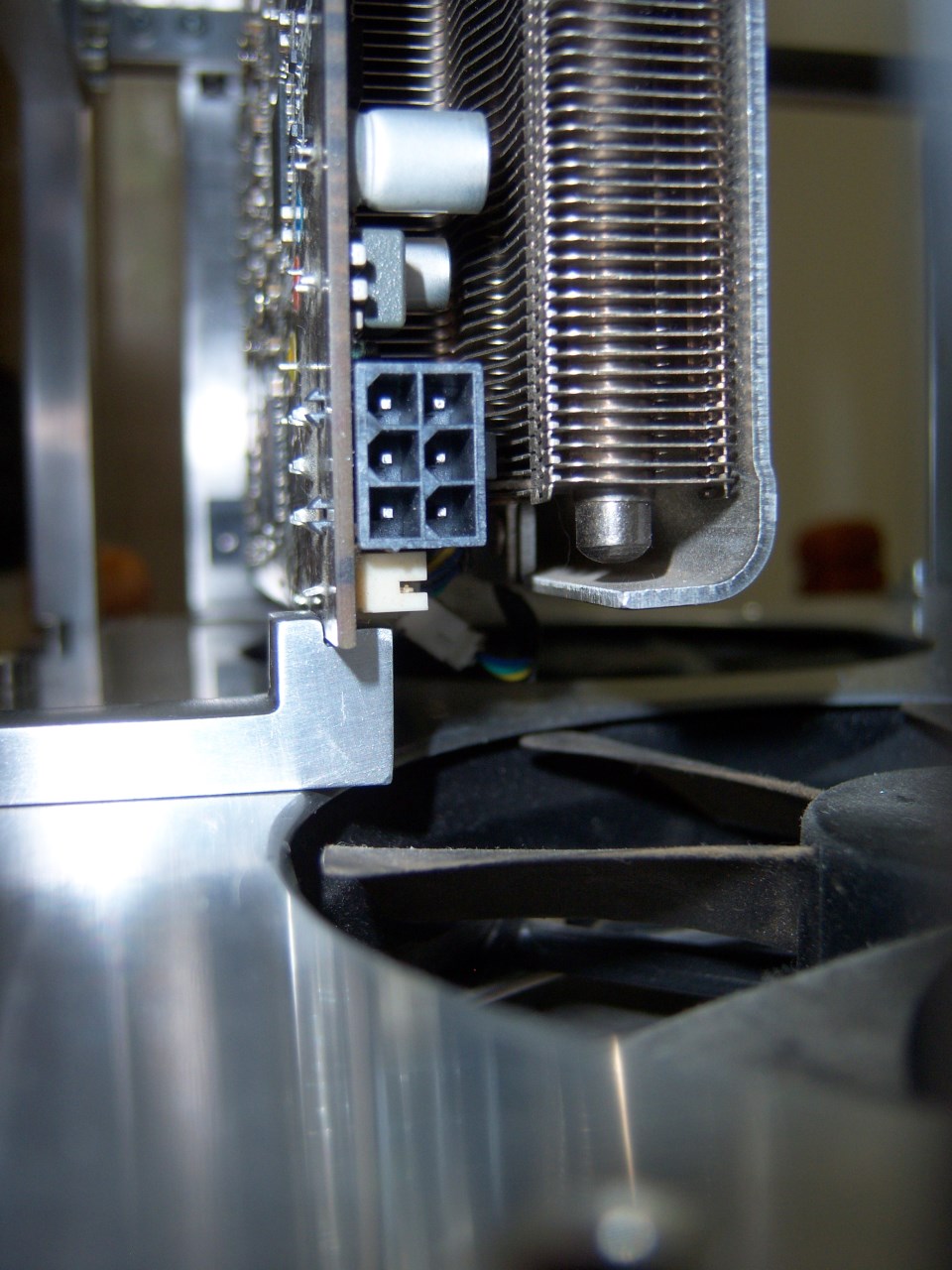

Εξαιρετικά ικανοποιημένος με το σημερινό αποτέλεσμα. :)

Τοποθέτησα επιτέλους τη κάρτα όπως ήθελα, εξάλειψα τη ταλάντωση αλλά στήριξα και το βάρος του pcb.

100_1819.jpg?m=1402249096

Ελπίζω να σας άρεσε το σημερινό update.

Ήταν πολύ σημαντικό γιατί έλυσα επιτέλους το πρόβλημα της κάρτας, η...μήπως όχι; βρες λες;:hmm:

Για τυχόν απορίες στη διάθεση σας, ευχαριστώ.:)

100_1773ar.jpg?m=1402433725

qHijD.jpg?m=1401087309
