Καλησπέρα



@karmen1983 Υπάρχει περίπτωση να ξανά μπουν οι εικόνες στο πρώτο μήνυμα-οδηγό.



Με ενδιαφέρει να ξανά ζωντανέψω τον παππού που χρονιά με συντρόφευε σε επικίνδυνες αποστολές.












Κάθε βοήθεια ευπρόσδεκτη.







Έγινε επεξεργασία από Vardeos
  • Like 2
Link to comment
Share on other sites

Εχω αντικαταστήσει μεγάλο μέρος. Λογικά σε κανα μισάωρο θα είναι έτοιμο :)

Λιγο υπομονή γιατί είναι κάπ[ως παλιό το άρθρο και με δυσκολευει στην εύρεση των φωτο

  • Like 2
Link to comment
Share on other sites

  • 5 months later...

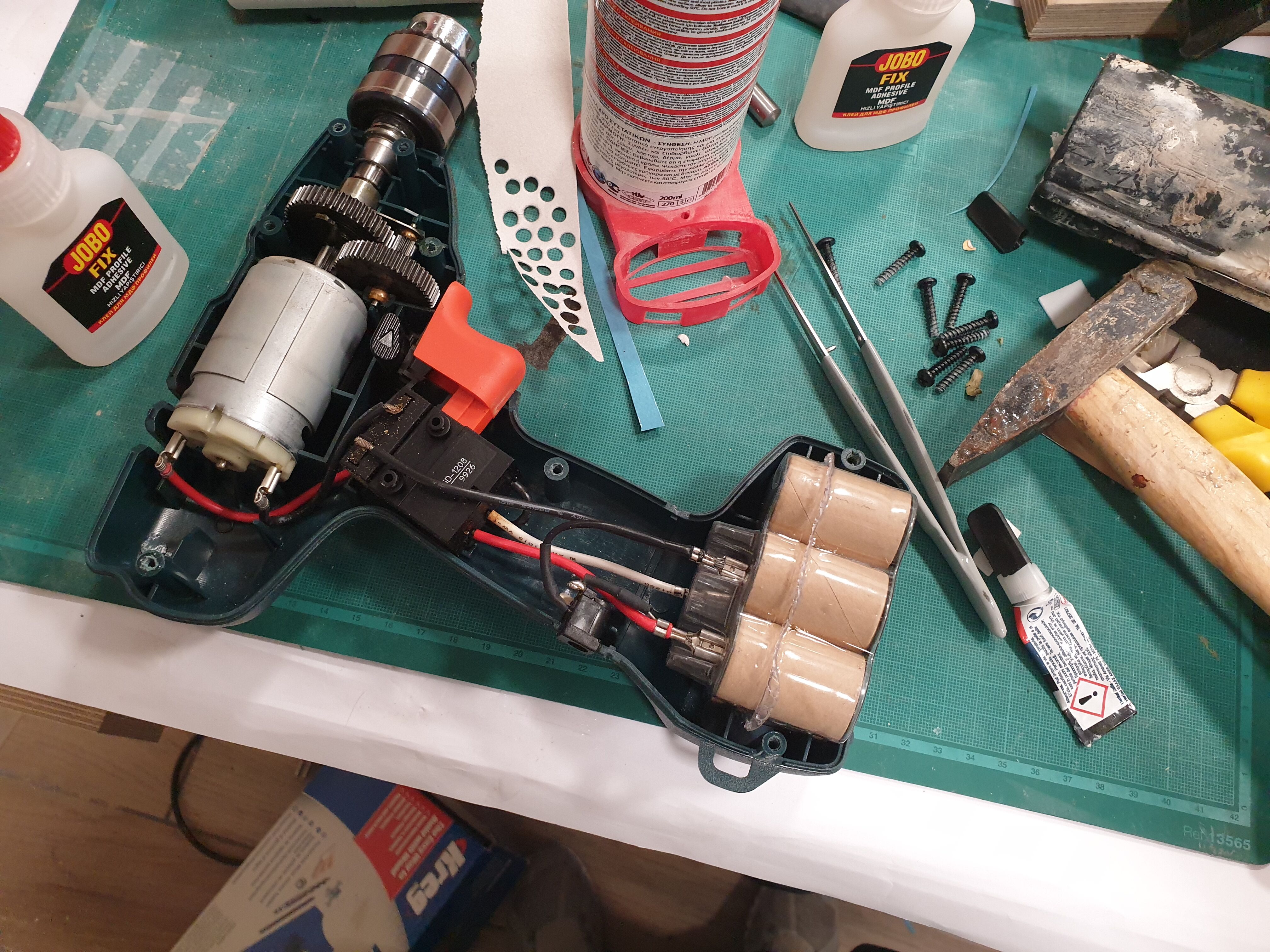

Απο πριζα :hehe:



Περα απο τη πλακα με κατι παρόμοιο που βρεθηκε στα magic box μου οπως τα λεω

WWW.STEREOTIKI.GR

FERM GGA1004 ΦΟΡΤΙΣΤΗΣ 7.2V (Li-lon) ΓΙΑ GGM1003



  • Like 4
Link to comment
Share on other sites

Κάτι άσχετο.

Τις κολλήσεις στη μπαταρία με ποιο τρόπο τις έκανες;

Έχω προσπαθήσει στο παρελθόν να κάνω κόλληση σε μπαταρίες με ποσοστό επιτυχίας 0%.

Τι φταίει; Το κολλητήρι, η κόλληση, η θερμοκρασία;



Link to comment
Share on other sites

@Seafalco οπως παντα μια χαρα τα εντόπισες :)



@p55 παρολο που ειναι τολμηρο κολλησα απευθειας πανω στους πολους.



θερμοκρασια στο κολλητήρι 350

γυαλοχαρτισμα στους πολους

παστα

κολλητηρι

Πλεον μου ειναι πολυ φυσική η ολη διαδικασια. Προσοχη θελει κ να μην επιμένεις με το κολλητηρι πανω στον πόλο. Αν εχουν γινει ολα σωστά σε 1sec εχεις κανει τη δουλεια.

  • Like 2
  • Agree 1
Link to comment
Share on other sites

  • 5 weeks later...

Καλημέρα/καλησπέρα.

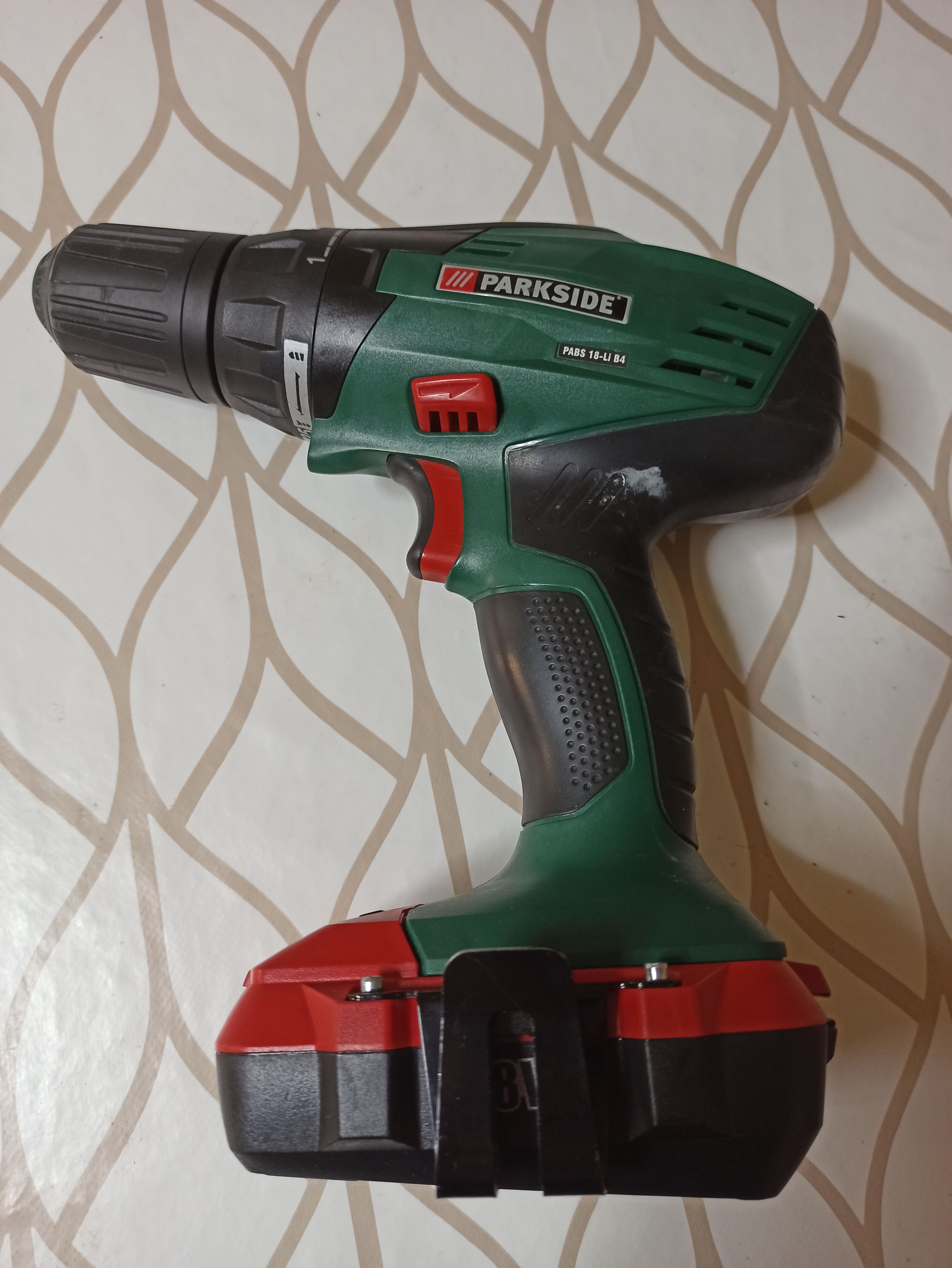

Αλλαγή μπαταριών στα κατσαβίδια της Parkside, στο 18βολτο και στο 12βολτο. Φωτό έχω μόνο για το μικρό, το οποίο το έχω ευχαριστηθεί η αλήθεια είναι.

Επιλέχθηκαν οι https://www.skroutz.gr/s/11668420/Sony-Konion-18650-3120mAh-1-τμχ.html

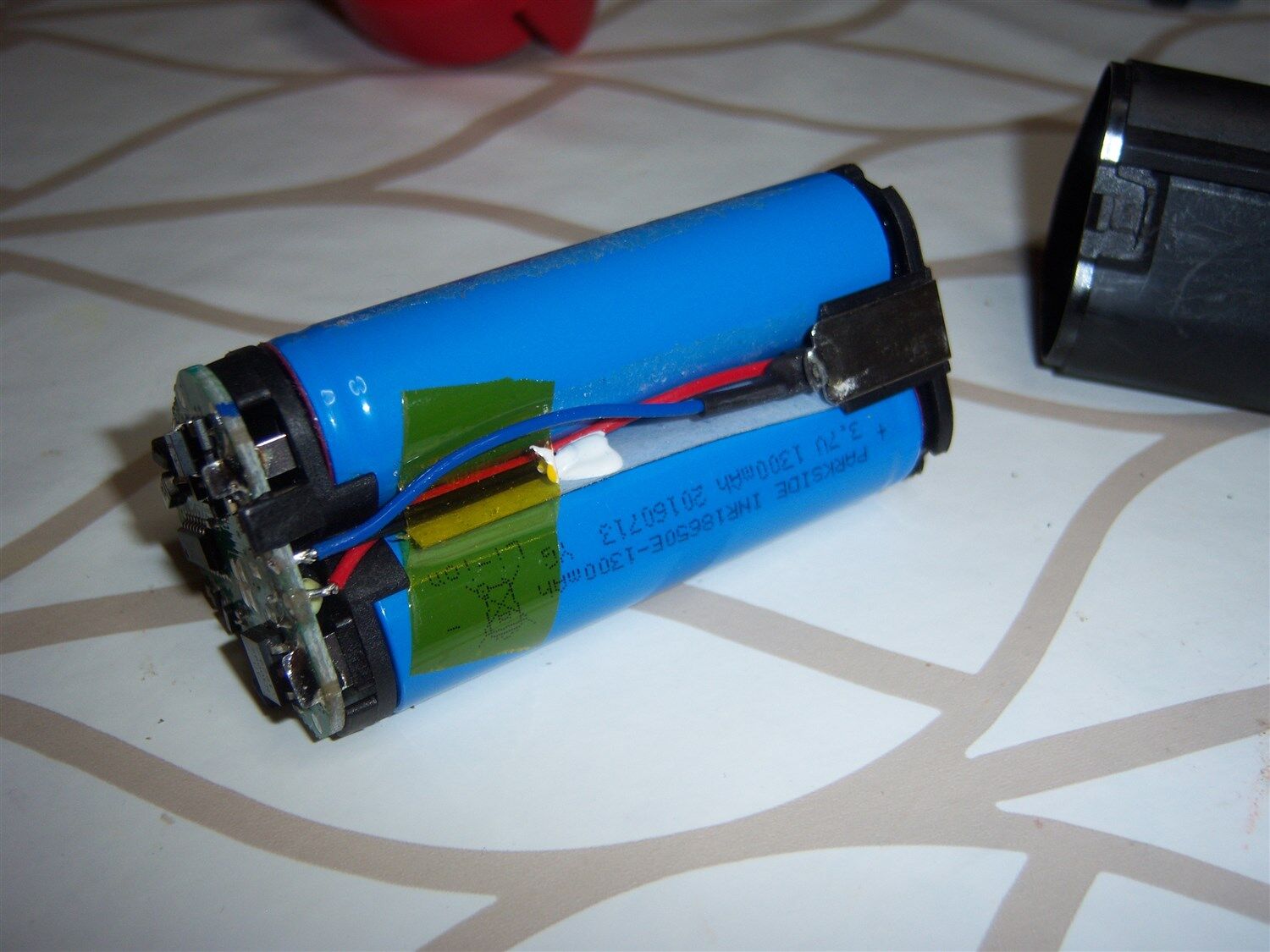

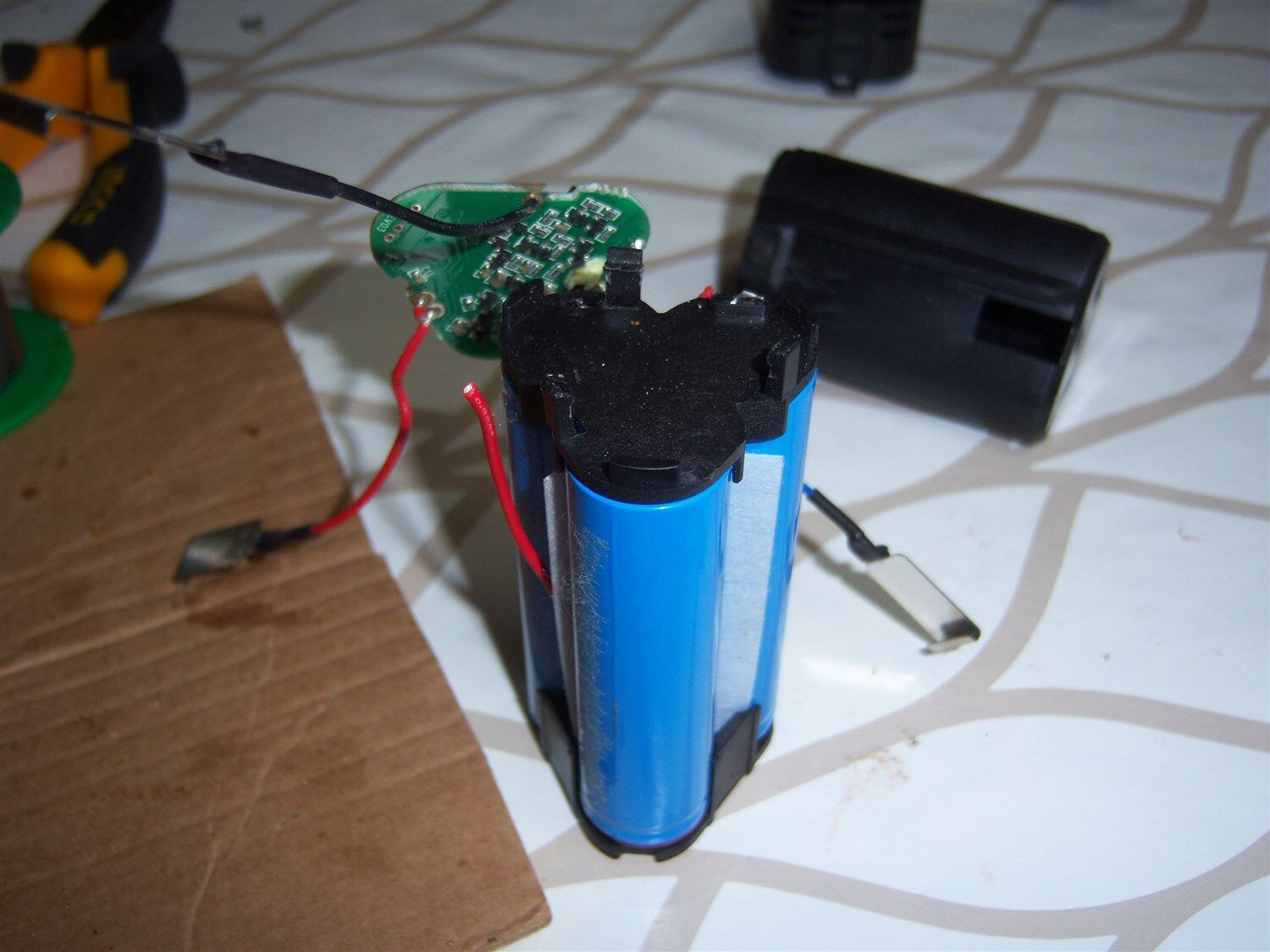

Η μπαταρία εκ των έσω. Αφαιρέθηκε η πλακέτα.

100_6786.jpg  100_6789.jpg

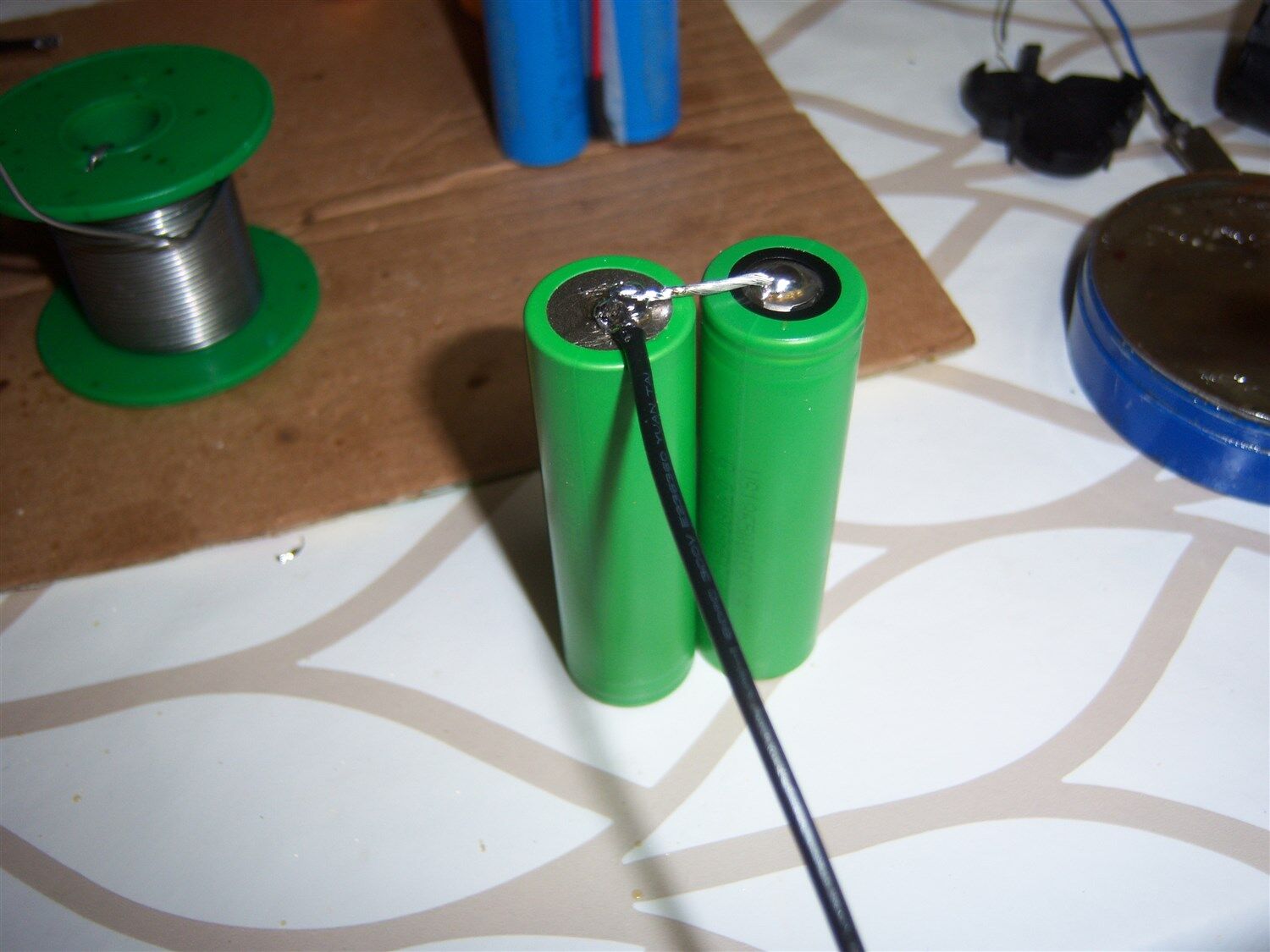

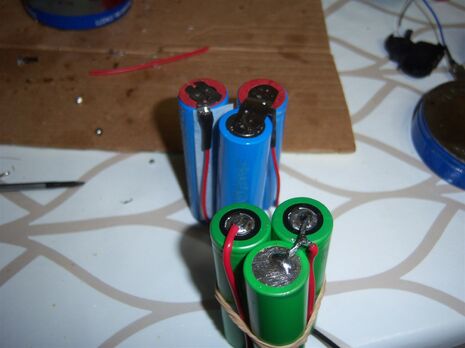

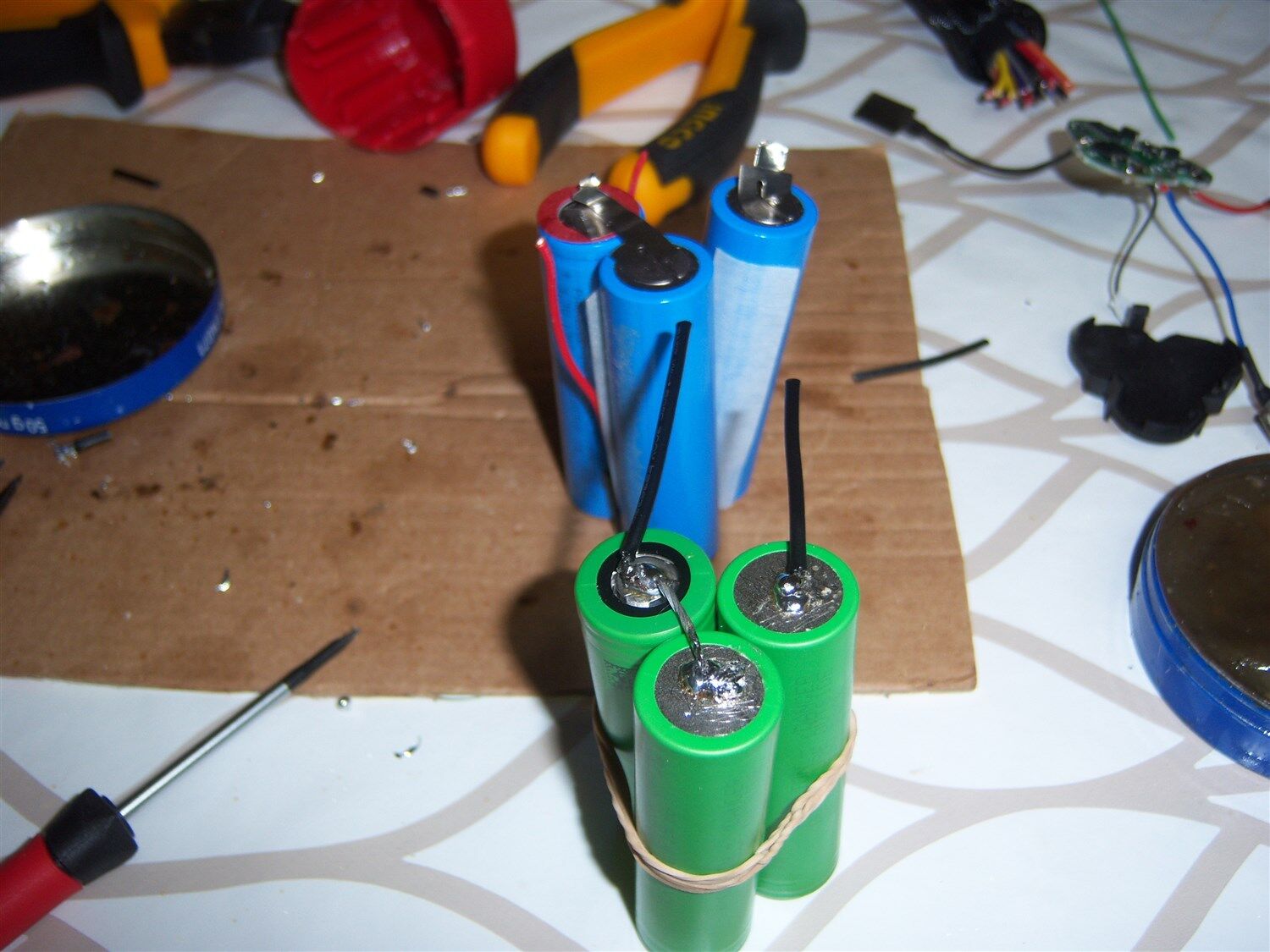

Το είδα από την αρχή το έργο ότι θα είχαμε δράμα, αλλά δεν υπήρχε άλλη λύση. Χρησιμοποιήθηκε καλώδιο από psu, ούτε λεπτό αλλά ούτε και θηρίο.

100_6790.jpg  100_6791.jpg

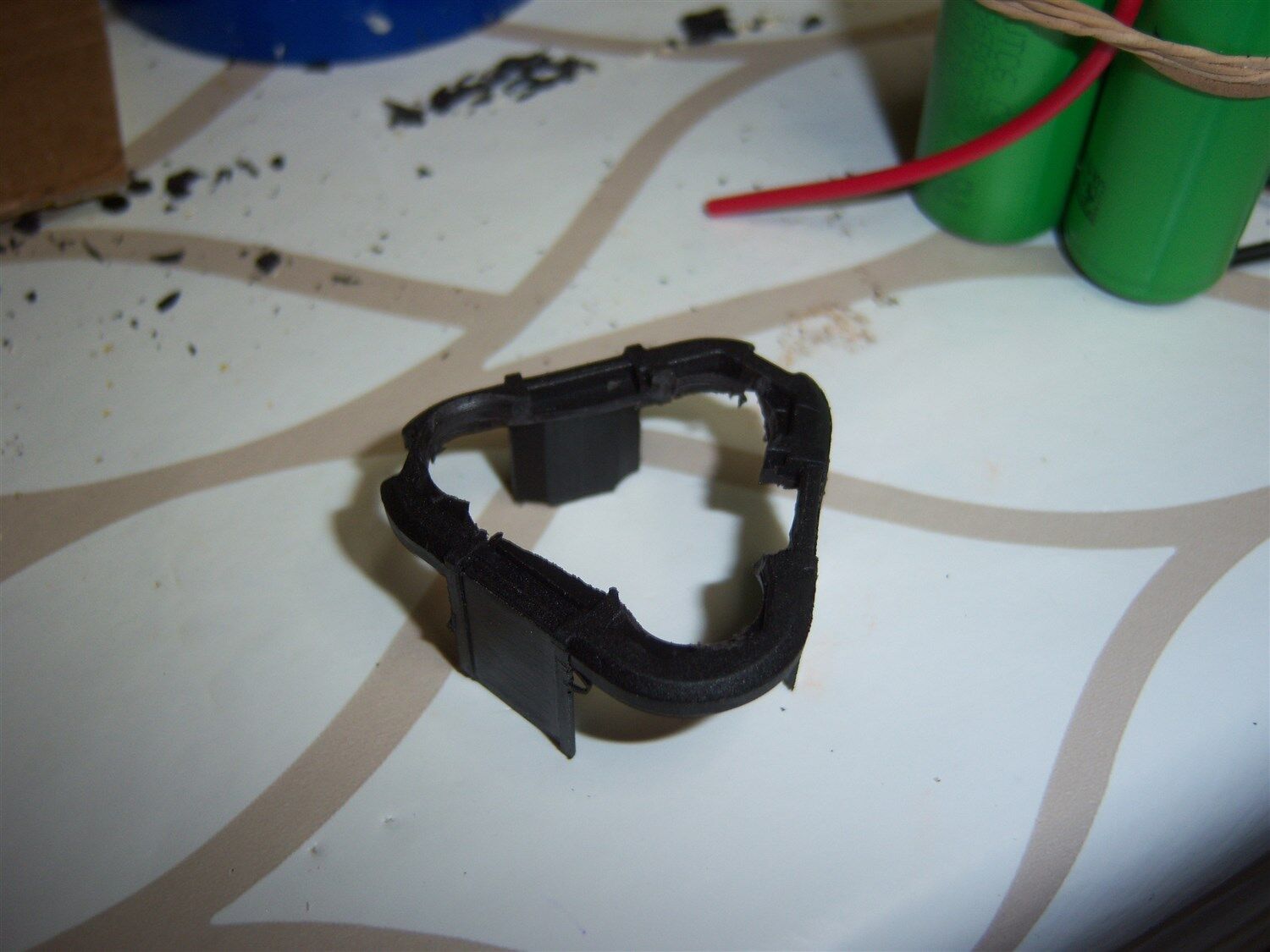

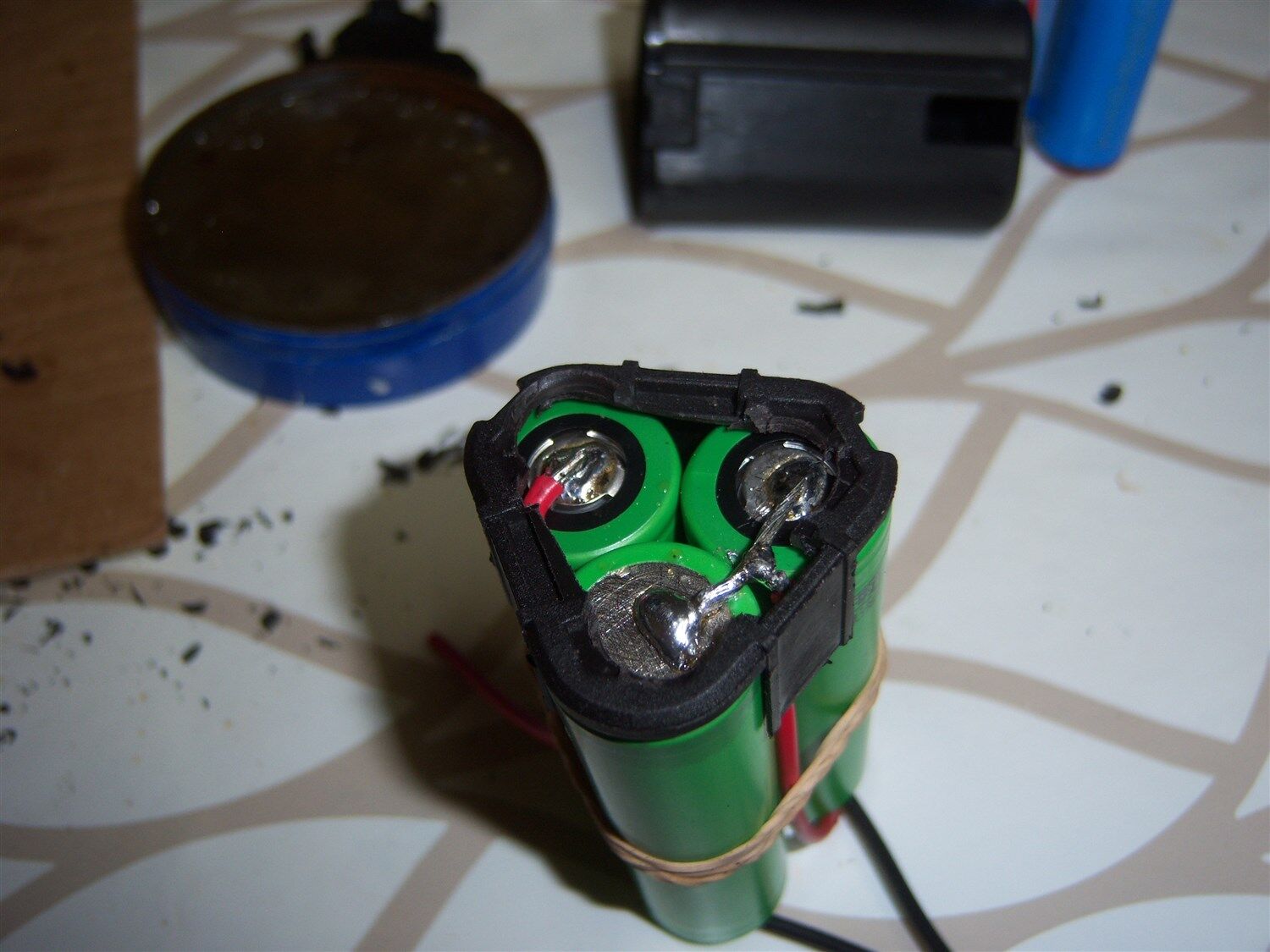

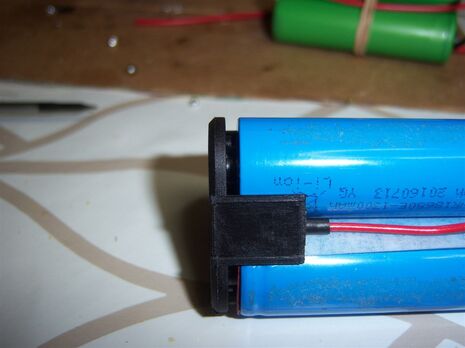

Η κατάσταση είναι απίστευτα στριμόκωλη. Όσοι ανοίξουν παρόμοια μπαταρία θα με καταλάβουν, δεν χωράει καρφίτσα. Τώρα με τα καλώδια προστίθεται ύψος σε σχέση με τα λαμάκια, οπότε ξεκινάει η κοπτοραπτική.

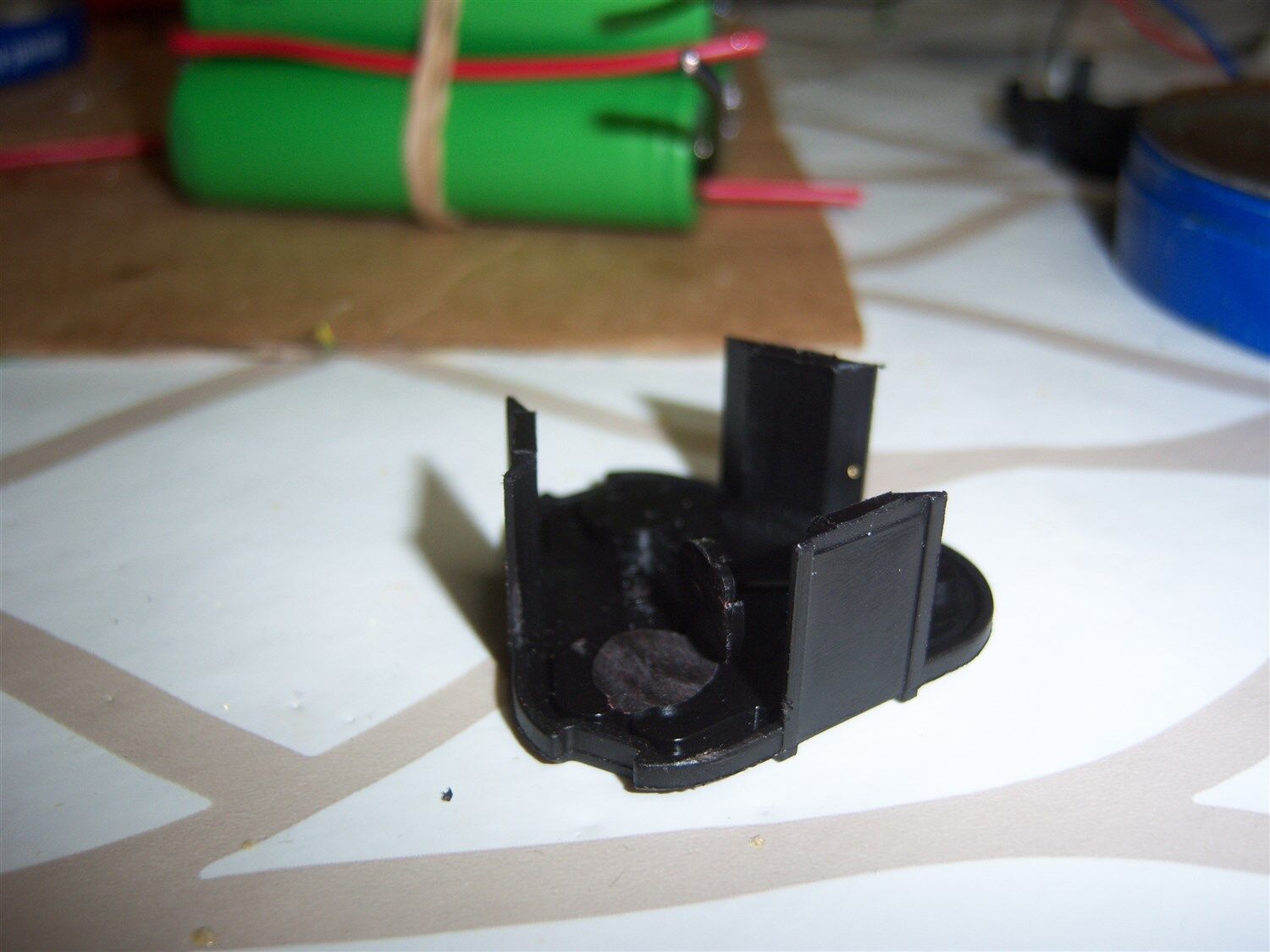

100_6793.jpg  100_6798.jpg



100_6799.jpg  100_6800.jpg

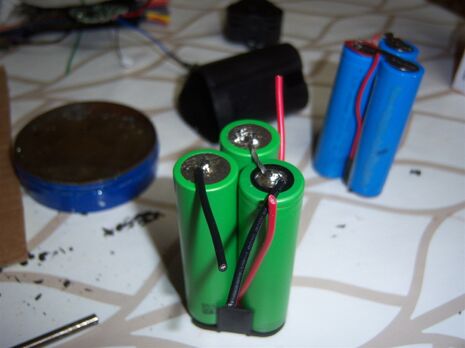

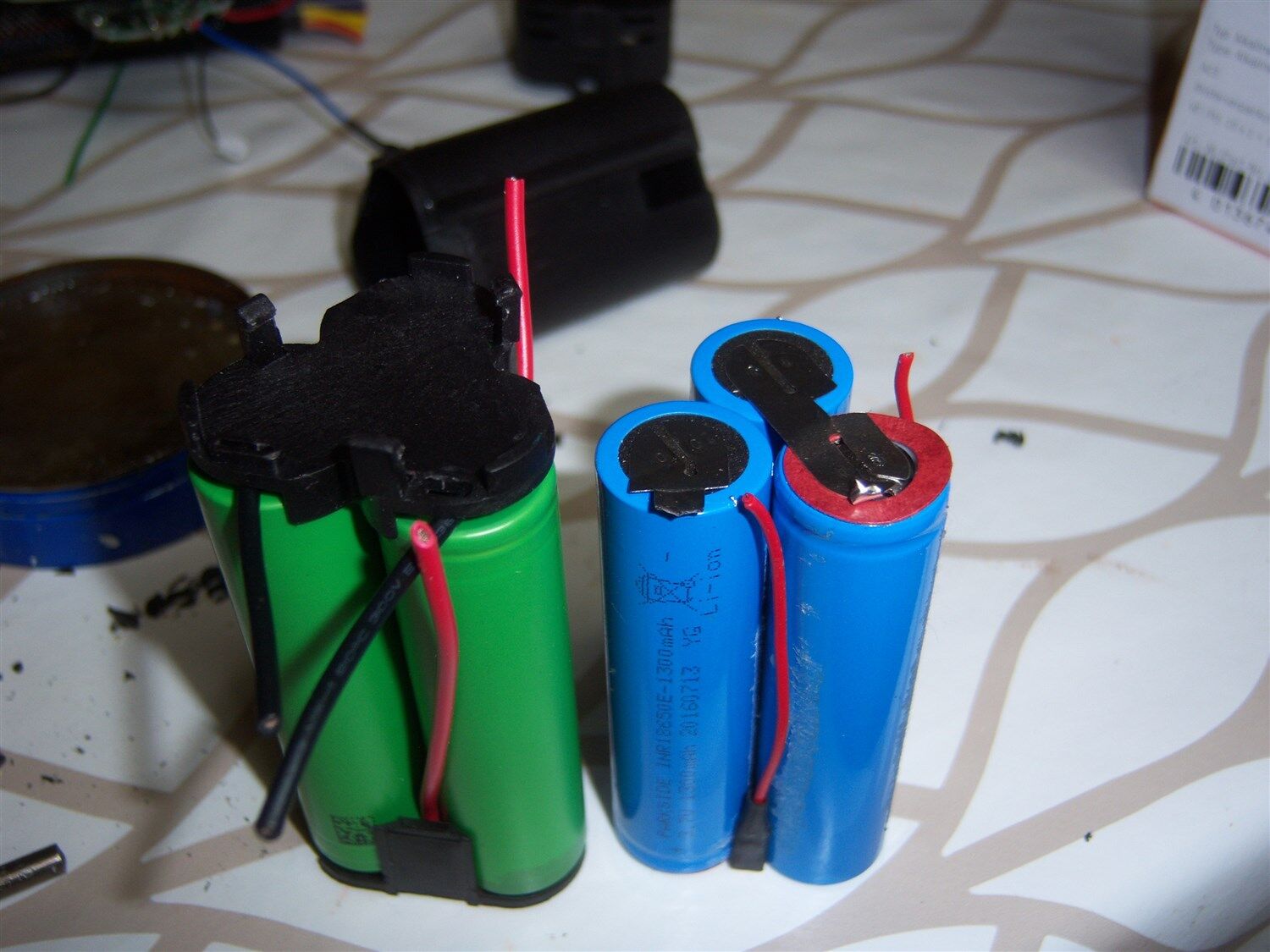

Αφού συνέφερα κάπως την βάση, πάμε για το επάνω καπάκι που αποτελεί και την βάση της πλακέτας.

100_6801.jpg  100_6802.jpg

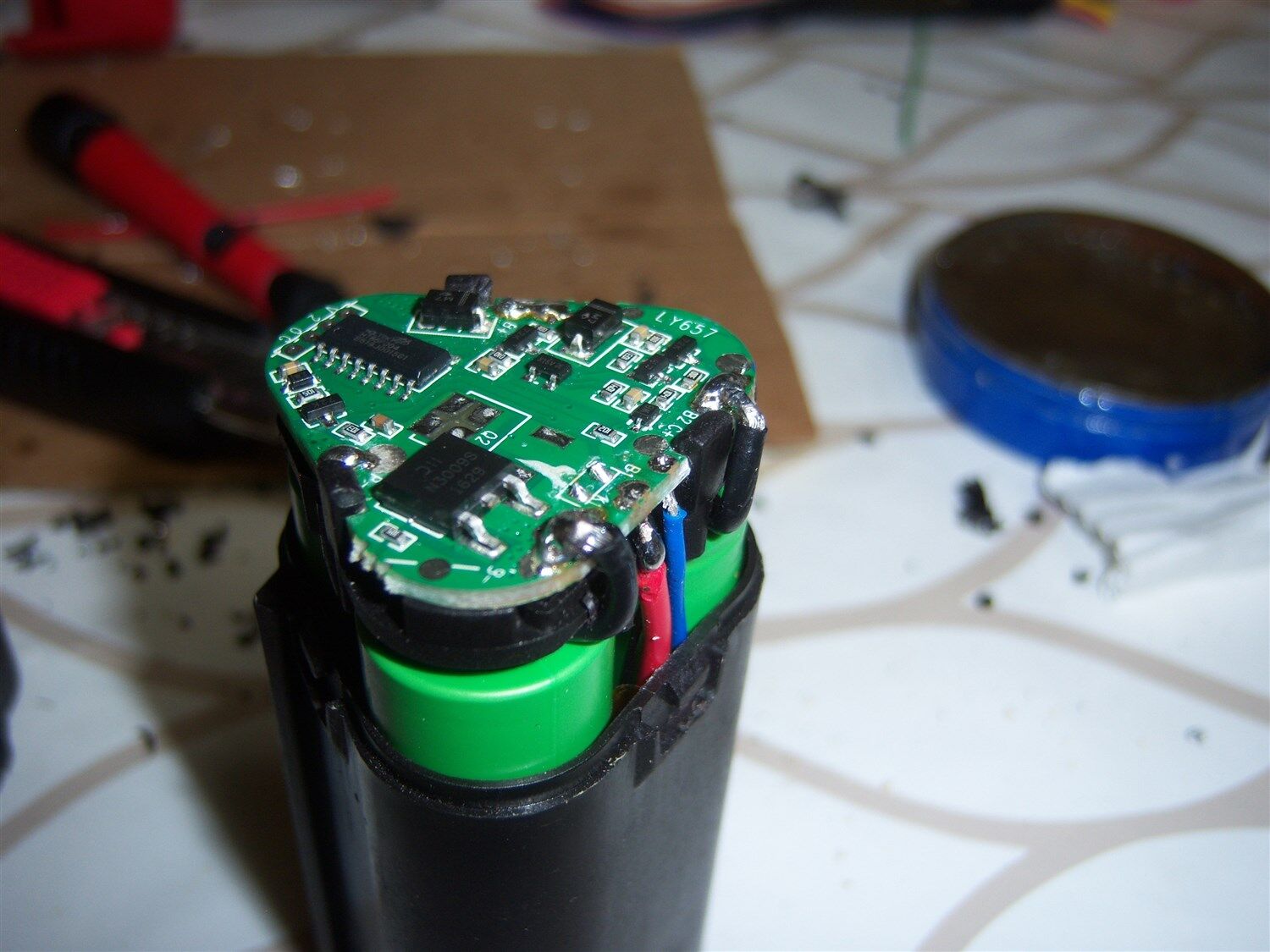

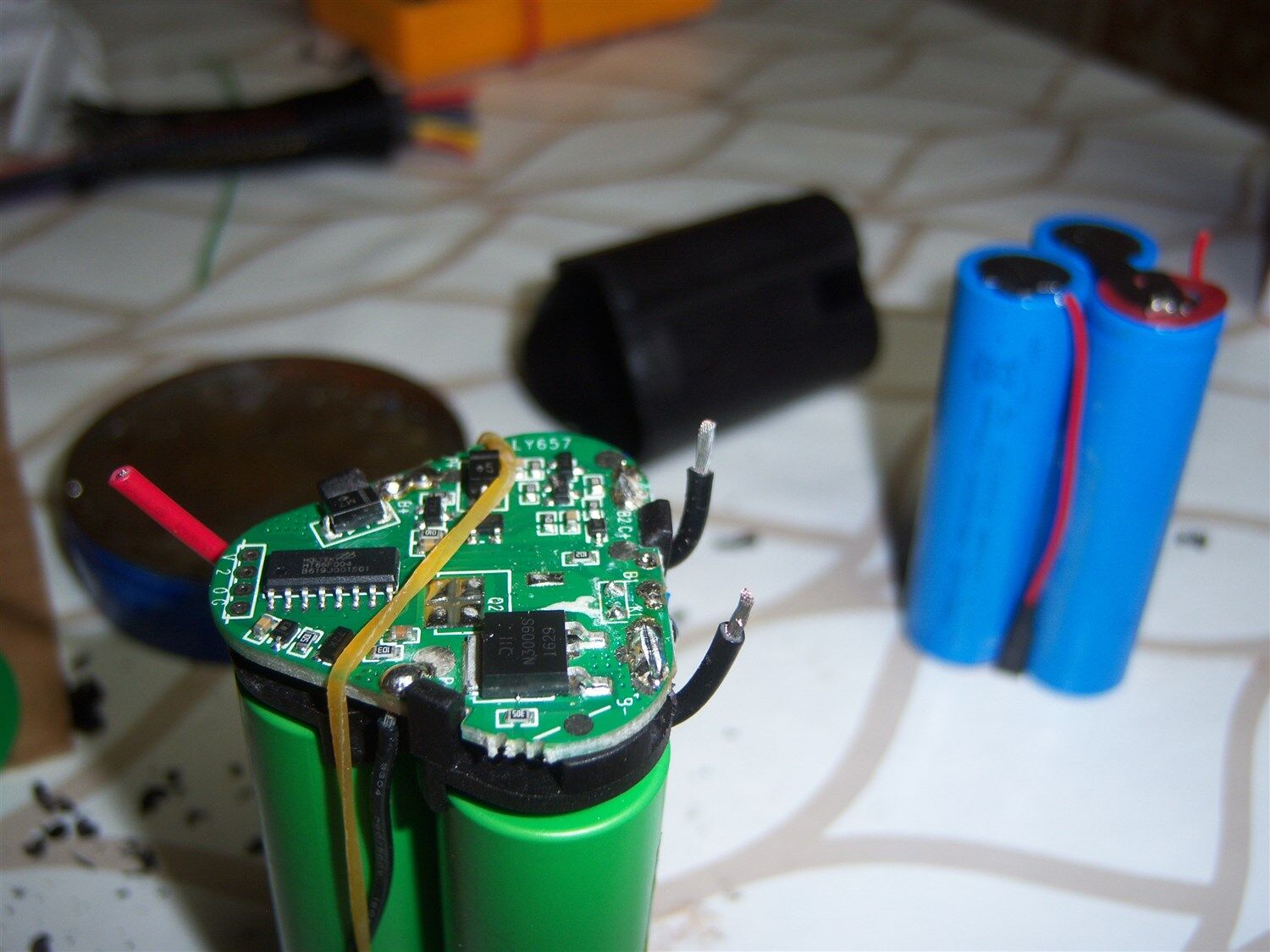

Αναγκαστικά τα δύο καλώδια αντικαθιστούν τα πονταρισμένα λαμάκια, που έμπαιναν κάτω απ' την πλακέτα.

100_6803.jpg  100_6804.jpg

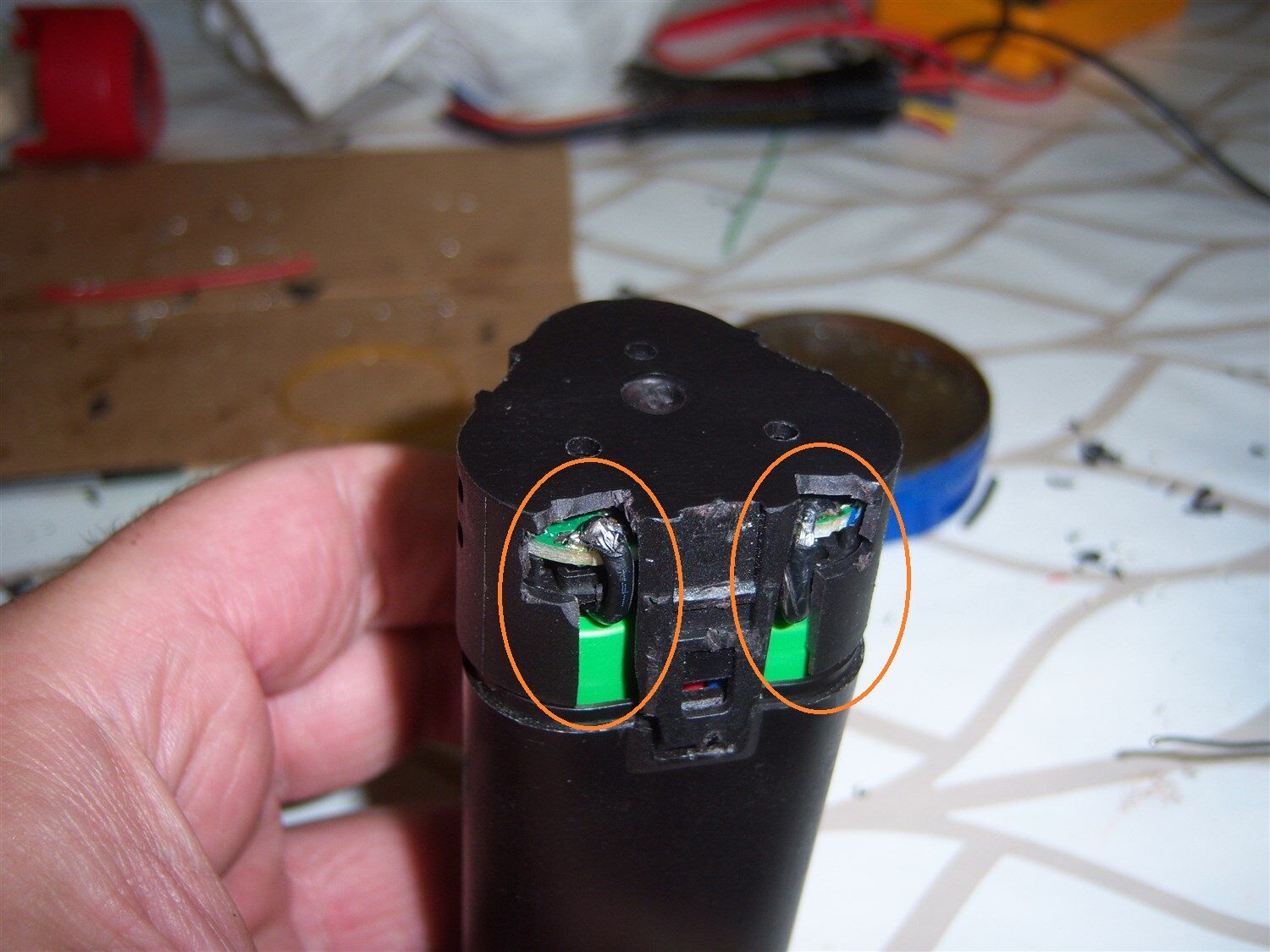

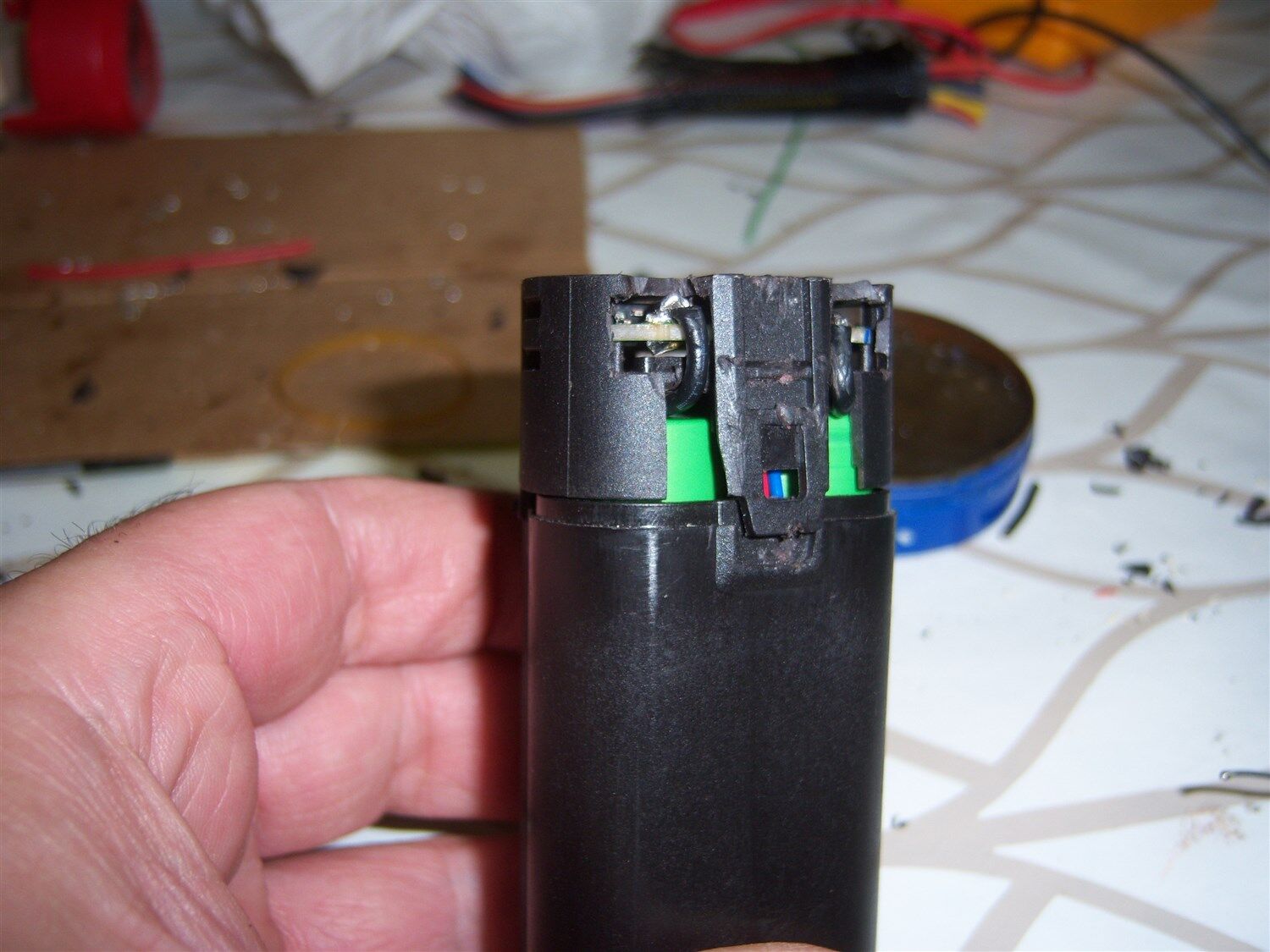

Δεν κουμπώνει που να χορεύεις, παρόλο το κόψιμο στους πορτοκαλί κύκλους.

100_6805.jpg  100_6806.jpg

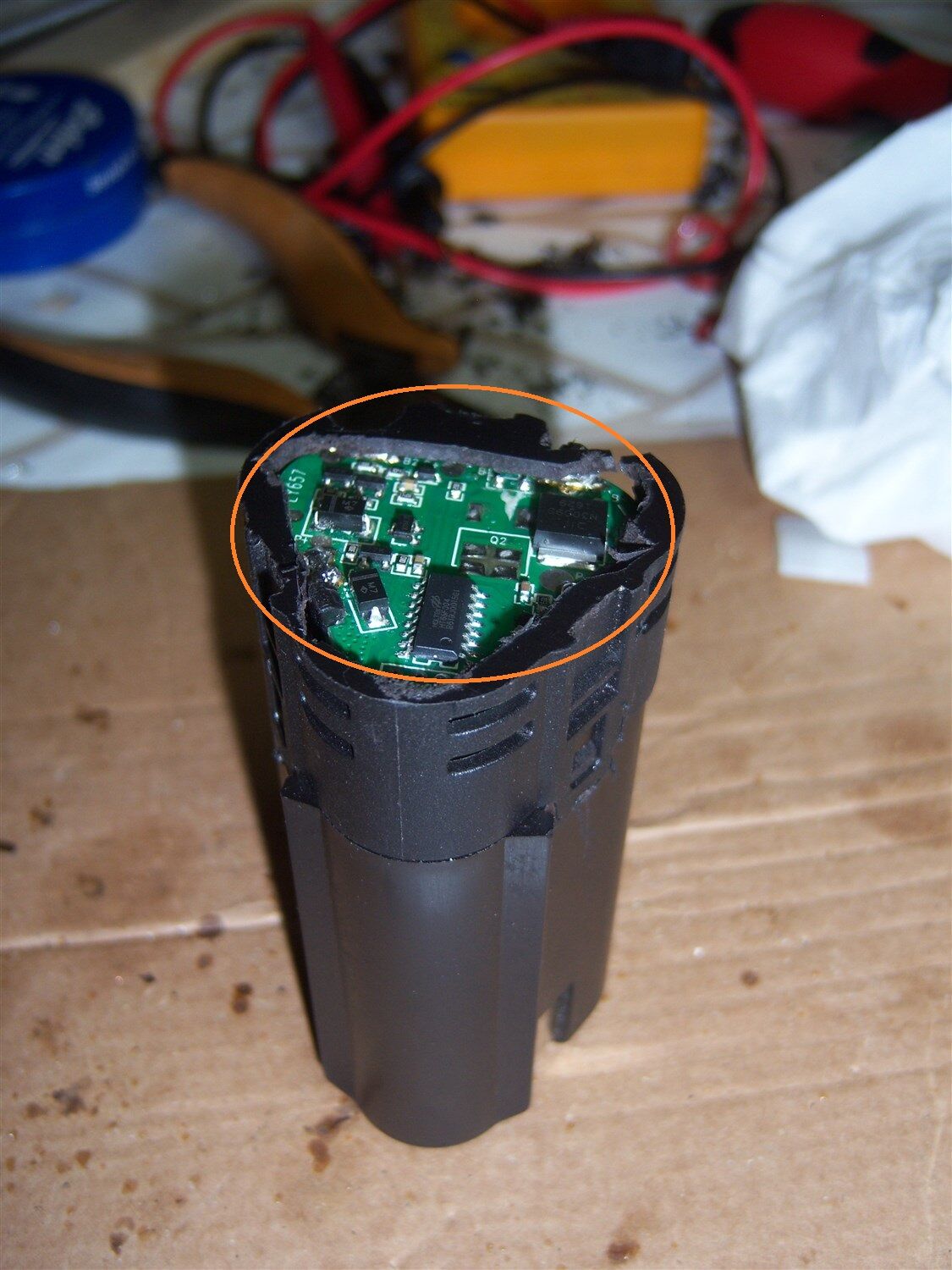

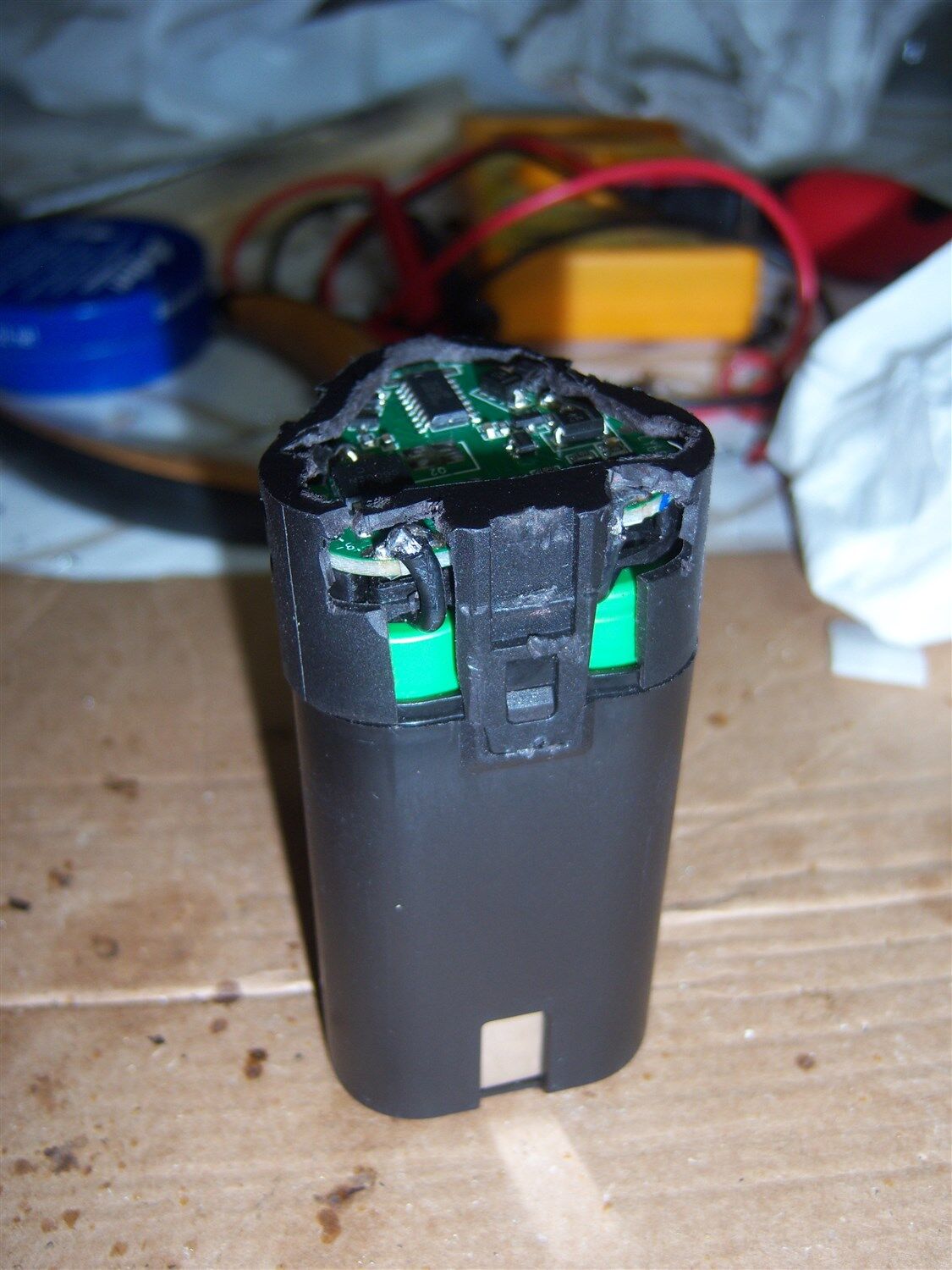

Αναγκαστικά έκανα και το επάνω cabrio, και πάλι κουμπώνει με ζόρι.

100_6808.jpg  100_6807.jpg

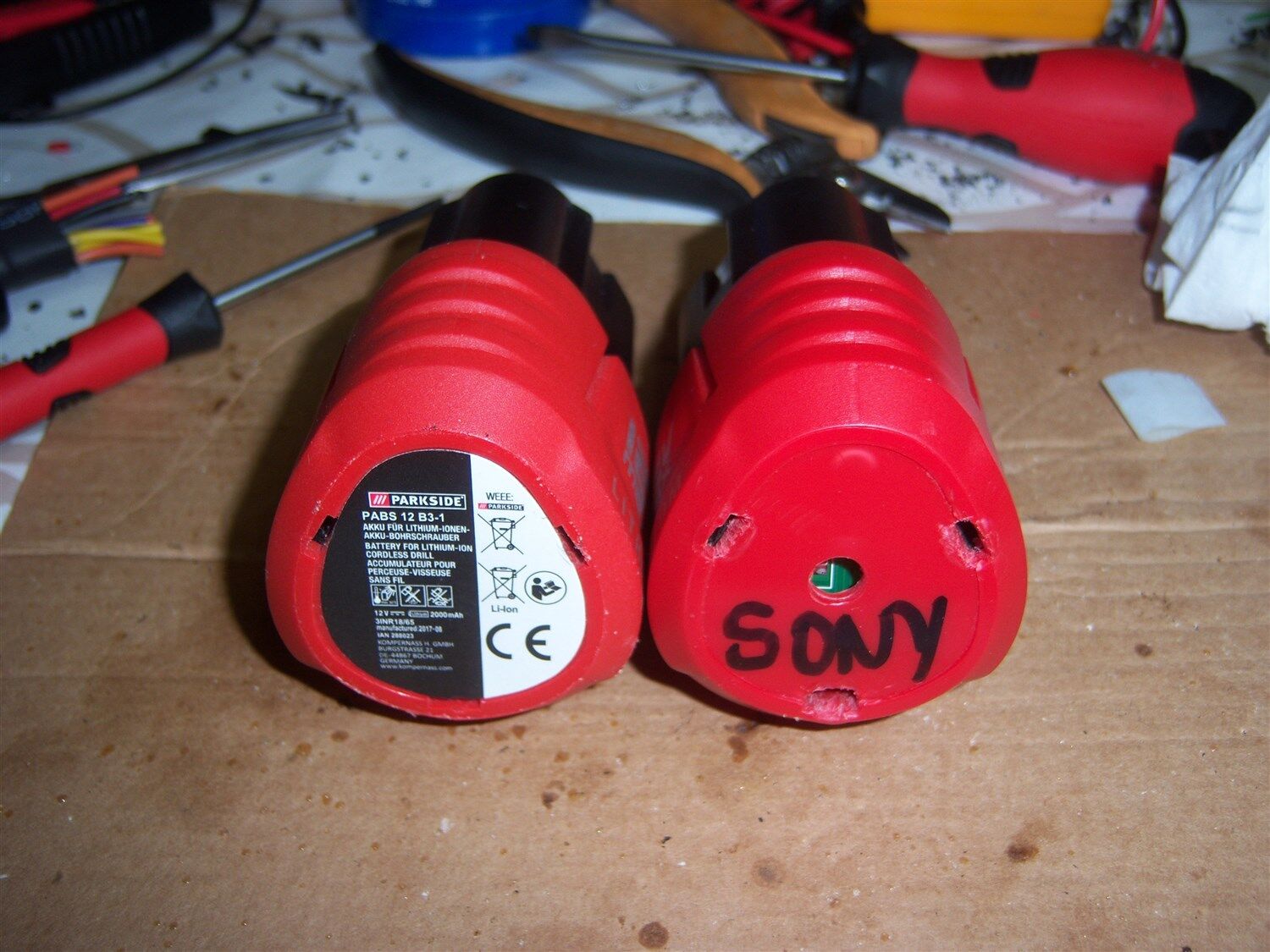

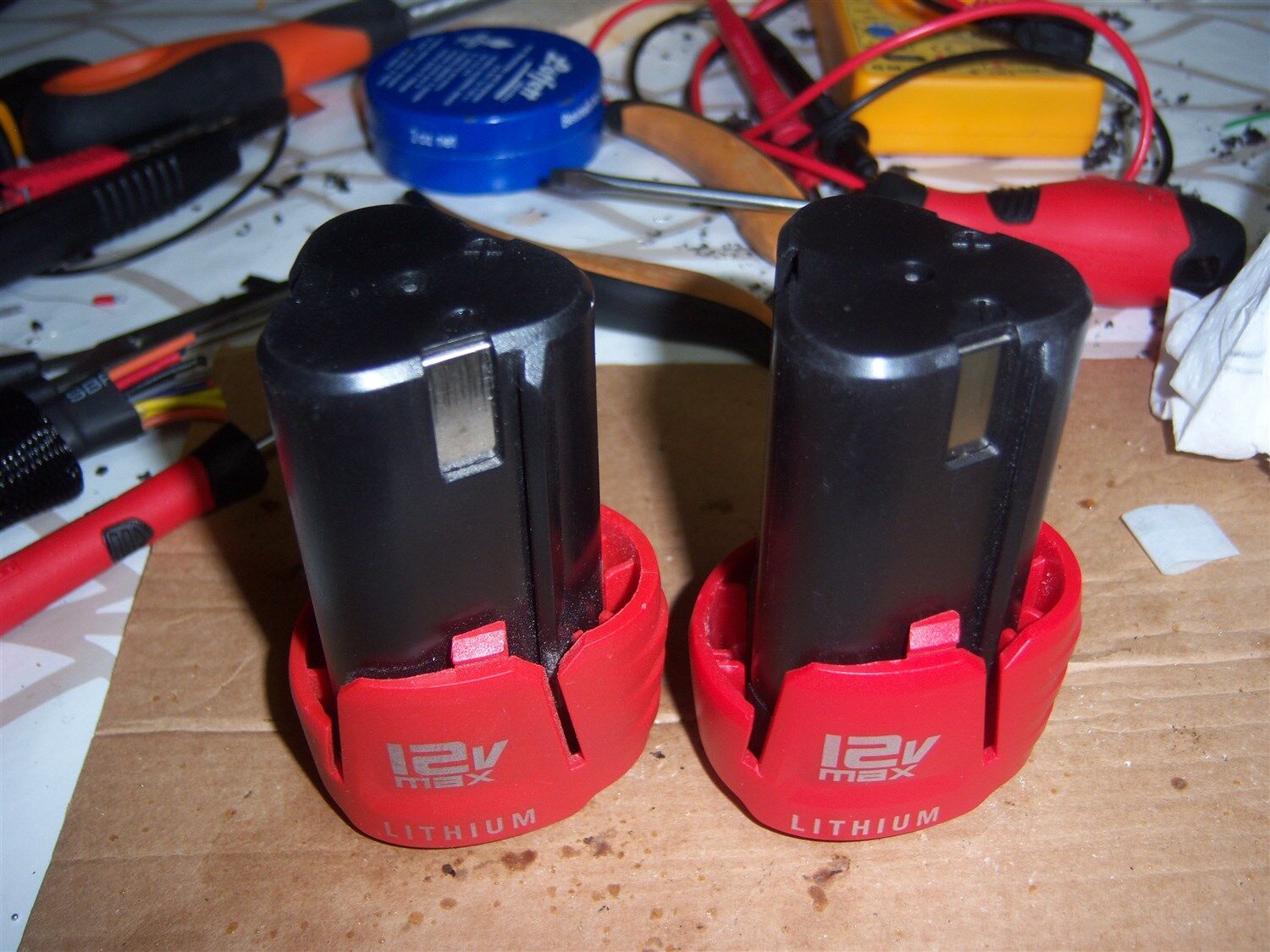

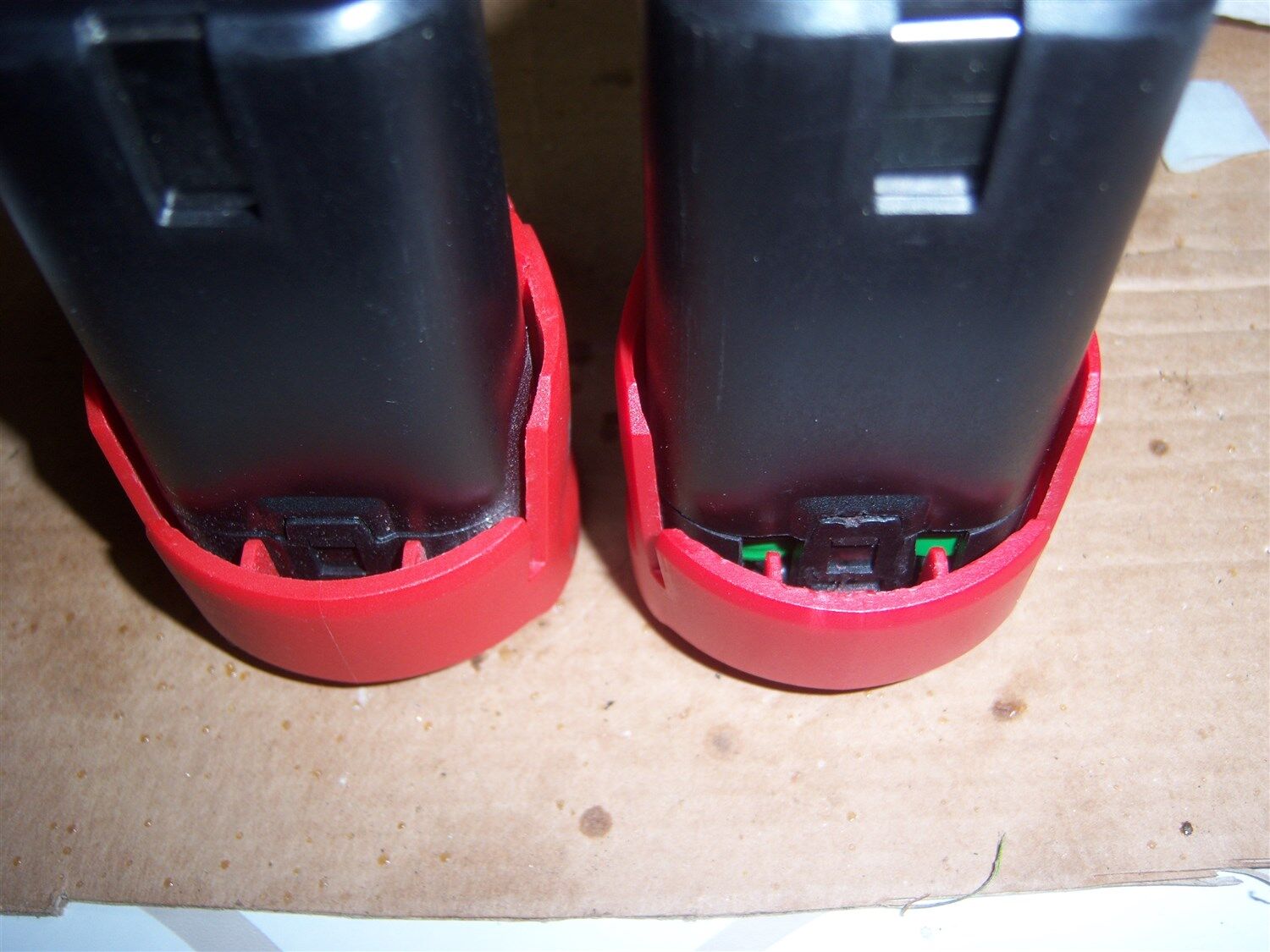

Δεξιά η μονταρισμένη.

100_6809.jpg  100_6811.jpg

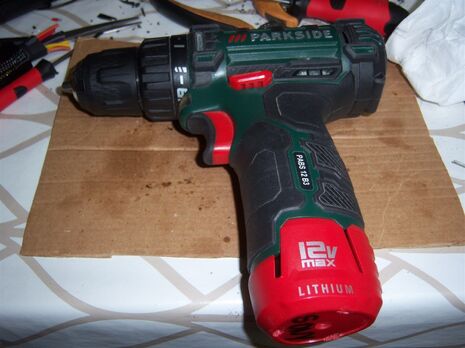

Ελάχιστα φαίνεται η επέμβαση.






Έχω πολύ υπομονή, αλλά δεν το ξανακάνω που να με κάνεις χρυσό! Μου πήρε τρεισήμιση ώρες να την ταιριάξω... σε κάποια φάση ήθελα να την σουτάρω απ' το παράθυρο.

Απορώ γιατί οι Κινέζοι την έφτιαξαν τόσο οριακά στενή και κοντή.Πάντως με τις Sony το μικρό μεταμορφώθηκε. Δεν το έχω χρησιμοποιήσει ακόμη, εκκρεμούν οι τελικές εντυπώσεις.

  • Like 8
  • Agree 1
Link to comment
Share on other sites

Μία ώρα πριν, το μέλος schumifer έγραψε:

Ερώτηση, αν δεν το έχεις χρησιμοποιήσει πώς ξέρεις ότι μεταμορφώθηκε

Τα led όταν δουλεύει δεν πέφτουν καθόλου, ανεβάζει στροφές αστραπιαία, δυσκολεύεσαι να κρατήσεις το τσοκ, και σε 2-3 δοκιμαστικά βιδώματα πάει αέρα. Σαν δύναμη είναι σίγουρα μπροστά. Οι τελικές εντυπώσεις πλεον αφορούν την διάρκεια της μπαταρίας μόνο.

  • Like 1
Link to comment
Share on other sites

Τελικά το κατσαβίδι παρουσιάζει περίεργη συμπεριφορά με την νέα μπαταρία.

Ενώ χωρίς φορτίο λειτουργεί κανονικά, μόλις ζοριστεί λίγο σταματάει για λίγα δευτερόλεπτα. Συγκεκριμένα εχτές έπρεπε να βιδώσω 40 αυτοδιάτρητες σε στραντζαριστό 1,5 χιλιοστού.

Ξεκινάει το βιδωμα και σταματά μετά από 3-4 δευτ/τα. Λες και ενεργοποιείται κάποια προστασία. Ξεκινά πάλι και τα ίδια. Θέμα μπαταριών δεν υπάρχει, τα volt είναι σωστά όπως και η συνδεσμολογία.

Το 18βολτο που υπέστη την ίδια αλλαγή τις βίδωσε κανονικά.




  • Like 1
Link to comment
Share on other sites

πριν 58 λεπτά, το μέλος karmen1983 έγραψε:

30A λένε οι μπαταρίες οπότε δεν έπρεπε να εχεις θέματα. Μήπως όμως είναι τσινουα?

Τις μέτρησες?

Δεν τις μέτρησα, αλλά γιατί το 18βολτο δεν έχει θέμα;

Link to comment
Share on other sites

3 minutes ago, Lakisss said:

Δεν τις μέτρησα, αλλά γιατί το 18βολτο δεν έχει θέμα;



(Πιθανόν) γιατί όσο ανεβαίνει η τάση λειτουργίας, τόσο λιγότερο ρεύμα απαιτείται για την παραγωγή του ίδιου έργου (με ''δεδομένο'' τις ίδιες απώλειες)
