Να συμπληρώσω

Δεν σας έχω ξεχάσει με τον dellako, απλά δεν είναι στα χέρια μου για να τον τελειώσω. Το κουτί πήγε μία βόλτα για βάψιμο και το hardware που είχα βάλει σε άλλο case, πήγε βόλτα από το γραφείο, να ενισχύσει την ομάδα εκεί για κάποιες μέρες. Ζήτημα να είναι 3-4 ώρες δουλειά ακόμα που του έχει μείνει. Απλά, δεν ήθελα να αφήσω την εξέλιξη του νέου project, εκτός thelab. Και ένας από τους βασικούς λόγους είναι ότι η κριτική και οι προτάσεις, που θα γίνουν από αυτό το site, δε θα γίνουν από πουθενά αλλού.

Enjoy it λεπόν:T:

Link to comment
Share on other sites

Project True Violet 1st update Hardware parts

Project True Violet 2nd update Mobo stand

Project True Violet 3rd update Γυάλισμα plexiglass, θέσεις ανεμιστήρων και αλουμίνιο διατομής Π και Γ

Project True Violet 4th update Θέσεις ανεμιστήρων... συνέχεια

Project True Violet 5th update Τοποθέτηση ανεμιστήρων fractal design Silent Series και κυκλική οπή σε γυαλί

Project True Violet 6th update Κατασκευή GPU Backplate, προετοιμασία cable management και LEDs

Project True Violet 7th update VGA Modding

Project True Violet 8th update Άτυχες στιγμές

Project True Violet 9th update Κατασκευή Ι/Ο shield - Παραλαβή sleeve

Project True Violet 10th update Επισκευή πατώματος και PSU modding

Project True Violet Food Update :p

Project True Violet 11th update Sleeving

Project True Violet 12th update Τροφοδοτικού συνέχεια

Project True Violet 13th update Fan Filters - Plexi cudes - UV screws - Εγκατάσταση VGA Backplate - Ένα πρώτο δείγμα

True Violet Project 14th update Προετοιμασία για Cable management

True Violet Project 15th update New Fan grills - φωτισμός- Πλέξι παράθυρο

True Violet Project 16th update Μηχανισμός ανοίγματος plexi παραθύρου

True Violet Project 17th update Remote Control part 1

Project True Violet 18th update μικροεπεμβάσεις στο μηχανισμό του plexiglass και remote control part 2

Project True Violet 19th update front Panel

Project True Violet 20th update - Cooler Update και γενικές όψεις της κατασκευής

Ανακατασκευή χώρου για πιο "άνετη οδήγηση"

Κατασκευή τραπεζιού δραπάνου

Κατασκευή τραπεζιού ρούτερ PART 1

Κατασκευή τραπεζιού ρούτερ PART 2

Project True Violet 21st update - Σχεδιασμός με σκάλισμα στα πλαϊνά και πατούρα στο plexi Παράθυρο

Project True Violet FINAL UPDATE

Link to comment
Share on other sites

Project True Violet 1st update :)

Ας γνωρίσουμε μία το κύριο hardware του νέου project

mobo Gigabyte GA-990FXA-UD3

0101.jpg?m=1371427723

0102.jpg?m=1371427728

0103.jpg?m=1371427735

cpu AMD 960T

0104.jpg?m=1371427740

Ram Kingston HyperX Grey Edition KHX1600C9D3X2K2/4G

0105.jpg?m=1371427743

0106.jpg?m=1371427746

VGA XFX 6450 2GB

0107.jpg?m=1371427749

0108.jpg?m=1371427752

0109.jpg?m=1371427758

0110.jpg?m=1371427761

0111.jpg?m=1371427764

Ssd OCZ Agility 3

0112.jpg?m=1371427766

0113.jpg?m=1371427768

0114.jpg?m=1371427907

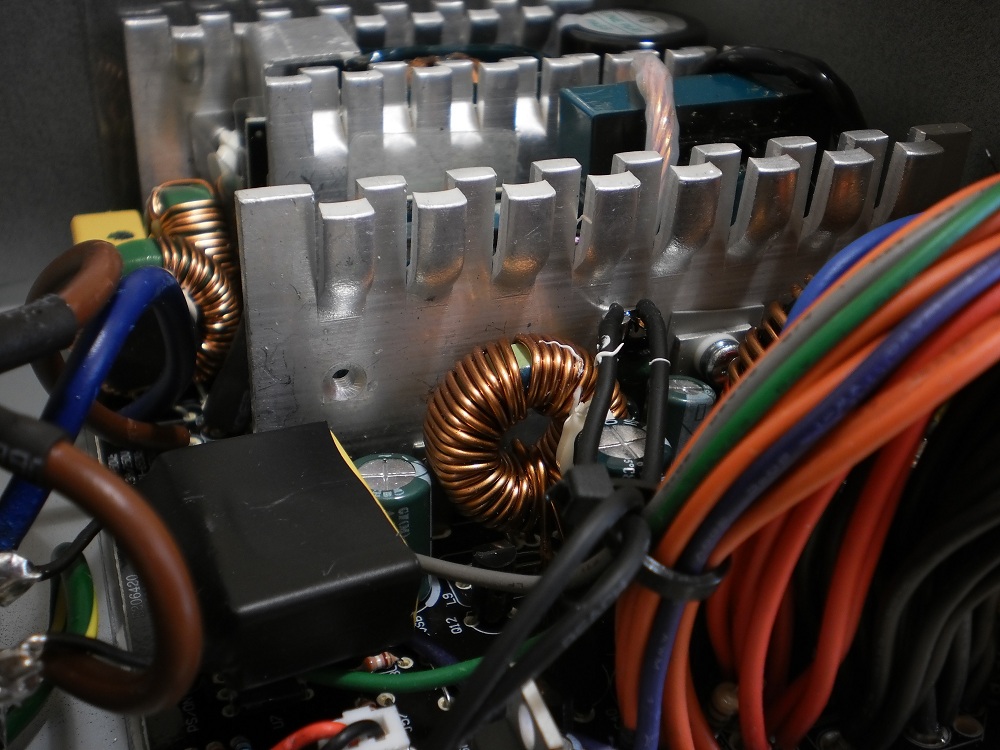

PSU Corsair CX500

Είχα περιέργεια με μία ετικέτα που έλεγε if remove avoid warranty:tomato:

E είπα ας την βγάλω μωρέ να δούμε τι θα δούμε :p

0115.jpg?m=1371427910

0116.jpg?m=1371427913

0117.jpg?m=1371427916

και Cooler Xigmatex Gaia με Artic Cooling 120mm PWM Fan

0118.jpg?m=1371427921

0119.jpg?m=1371427926

0120.jpg?m=1371427928

0121.jpg?m=1371427931

0122.jpg?m=1371427933

.....to be continued....

0123.jpg?m=1371427934

Edited by karmen1983
Link to comment
Share on other sites

Επι την ευκαιρία του πρώτου update , να εκφράσω τις ευχαριστίες μου σε κάποια άτομα και σε ένα κατάστημα.

Ευχαριστώ πάρα μα πάρα πολύ τους sotoscorfu, caution, Thanos1972 (ο τελευταίος έχει λογαριασμό στο insomnia.gr δεν ξέρω αν έχει και εδώ αλλά αξίζει η αναφορά έτσι και αλλιώς)για την πολύτιμη βοήθειά τους και την ανοχή τους smile.gif

Επίσης δηλώνω υπόχρεη σε ένα κατάστημα που κατά την γνώμη μου έχει ξεπεράσει κατά πολύ το μέσο όρο ενός Ελληνικού καταστήματος.

Πολλά πολλά ευχαριστώ λοιπόν στο msystems.gr και ιδιαίτερα στον Παναγιώτη. Παιδιά να είστε καλά και να συνεχίσετε έτσι :T:

Link to comment
Share on other sites

Project True Violet 2nd update :)

To θύμα :p

Διάφανο πλέξι στις διαστάσεις της μητρικής με 6mm πάχος

Αρχικά μπήκε χαρτοταινία και σημειώθηκαν επάνω τα σημεία στα οποία θα πρέπει να ανοιχτούν τρύπες για τους αποστάτες

0201.jpg?m=1371428018

0202.jpg?m=1371428022

Ωρα να ανοιξουμε τις τρύπες. Χρησιμοποίησα τριάρα βελόνα και...

0203.jpg?m=1371428028

0204.jpg?m=1371428034

0205.jpg?m=1371428040

Στη συνέχεια γίνανε τα σπειρώματα για τους αποστάτες και βιδώθηκαν επάνω

0206.jpg?m=1371428047

0207.jpg?m=1371428052

Εγινε και μία δοκιμή με την mobo να δω αν όλα είναι καλά και αφού πήρα έγκριση από την γιγαμπούτ προχώρησα tongue.gif

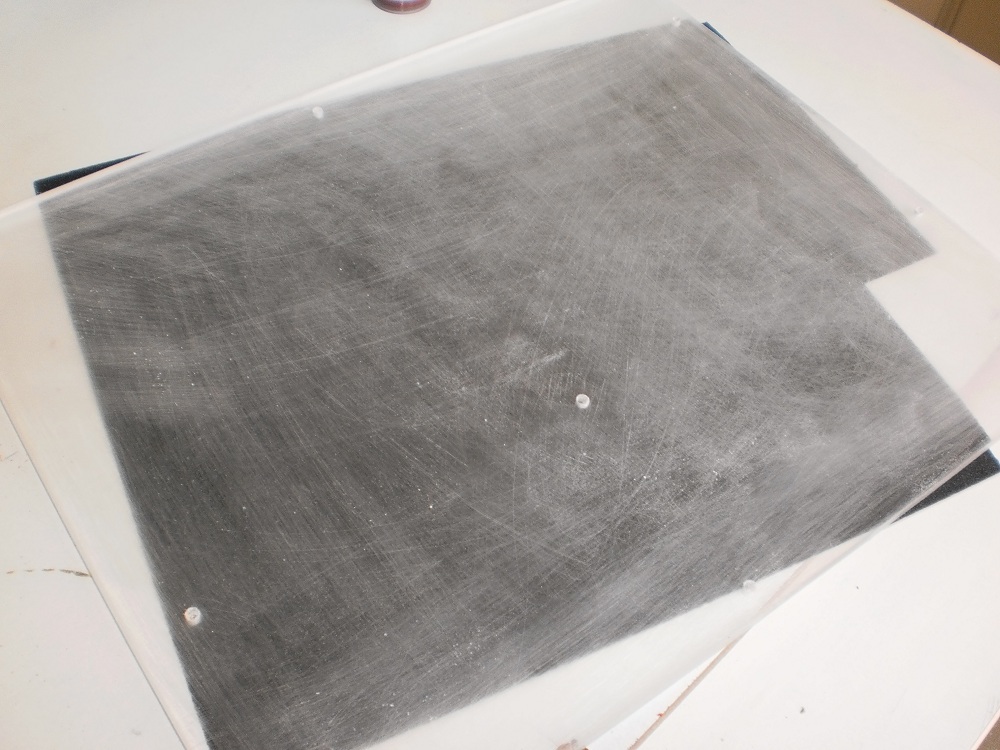

Τελευταίο βήμα για σήμερα με το mobo stand ήταν να κάνω τα πλαϊνά ΜΑΤ (όχι το σώμα της αστυνομίας tongue.gif) και την επιφάνεια σαγρέ. Με χοντρό γυαλόχαρτο λοιπόν έχουμε

0208.jpg?m=1371428055

0209.jpg?m=1371428058

0210.jpg?m=1371428061

0211.jpg?m=1371428064

Αυτάάάάάάά για την ώρα :)

Προχωράω ακάθεκτη και το επόμενο update έρχεται σύντομα:dance3:

.....to be continued....

0212.jpg?m=1371428065

Edited by karmen1983
Link to comment
Share on other sites

Σε ευχαριστώ πάρα μα πάρα πολυ για όλα και δημόσια.

Ελπίζω να βγει άκρη με το πρόβλημα μου με τις συμβουλές σου, αλλιώς θα χρησιμοποιήσω την εγγύηση.

Το project θα έχει σύντομα μεγάλο update οπότε stay tuned. :T:

Link to comment
Share on other sites

Να σου πω κάτι, η καλύτερη δουλειά που έχουν να κάνουν οι "γεροντότεροι" είναι να μεταβιβάζουν την "πείρα" τους στους νεώτερους.

Είναι ο πιο καλός τρόπος να αισθανθείς ότι πιάνει τόπο όλος αυτός ο χρόνος που "βαραίνει" στις πλάτες σου.

Γι' αυτό μερικές φορές -και εδώ ζητώ από όλους τους φίλους /λες την κατανόηση- είναι λίγο "σεντόνια" αυτά που γράφω, απλά πιστεύω ότι μερικές λέξεις παραπάνω μπορεί να κάνουν την διαφορά!

Έτσι, μάλλον εσύ μου έκανες χάρη, που ζήτησες την βοήθειά μου, εγώ σ' ευχαριστώ λοιπόν που μου έδωσες την ευκαιρία να είμαι χρήσιμος!

Να είσαι καλά και να έχεις πάντα κέφια για δημιουργία!

Link to comment
Share on other sites

Καλή αρχή να ευχηθώ και 'γω με τη σειρά μου στο νέο project.:T:

Μια συμβουλή:

Γενικά βάζε κάτι σαν υπόστρωμα κάτω από το κομμάτι που τρυπάς.

Το τρυπάνι στην έξοδο μπορεί να σπάσει το plexiglass περιμετρικά της τρύπας και να το χαλάσει.


Link to comment
Share on other sites

Project True Violet 3rd update

Σπέρες σπέρες :)

Η μέρα μου σήμερα είχε λίγο απο όλα. Για πάμε να δούμε :cool:

Αρχικά κύβοι απο πλέξι διαστάσεων 3x3x3cm. Κόπηκαν λοιπόν οπότε έπρεπε να γυαλιστούν κιόλας. Εκεί που θα μπουν δε θα φαίνονται αλλά δεν έπαιζε με τίποτα να τους αφήσω έτσι :)

Εκανα με 2 διαφορετικούς τρόπους το γυάλισμα οπότε θα σας παραθέσω και τους δύο μήπως και χρειαστεί σε κάποιον.

Πρώτος τρόπος

Ξεκίνησα από γυαλόχαρτο χοντρό (200άρι) και πήγαινα προς ψιλό.

Στάδια

200άρι

400άρι

800άρι

Μετά πήγα σε 1200άρι και 1400άρι

Τέλος χρησιμοποίησα 2000αρο νερού

Για το γυάλισμα έβαλα στο dremel την ωραία βούρτσα που έχει με την πάστα στρέβλωσης και γίνανε τζιτζι.

Επίσης μπορείτε να βάλετε WD-40 ή οδοντόκρεμα και αντί για την βούρτσα του dremel ένα βαμβακερό πανί. Η διαδικασία είναι "κλεμμένη" από τον Lakisss

Διαδικασία και αποτελέσματα ανα στάδια με τα γυαλόχαρτα

0301.jpg?m=1371428256

0302.jpg?m=1371428259

0303.jpg?m=1371428260

0304.jpg?m=1371428262

0305.jpg?m=1371428263

0306.jpg?m=1371428264

0307.jpg?m=1371428264

Ο εντυπωσιακός τρόπος ήταν αυτός με το φλόγιστρο :p

Βέβαια δεν γίνεται σε λεπτά κομμάτια απο πλέξι

0308.jpg?m=1371428264

Και το αποτέλεσμα :D

0309.jpg?m=1371428264

Στην συνέχεια πήρα ένα κομμάτι πλέξι 60χ34,50cm και σημείωσα τις θέσεις για 3 12άριδες ανεμιστήρες

0310.jpg?m=1371428264

0311.jpg?m=1371428264

0312.jpg?m=1371428264

0313.jpg?m=1371428264

0314.jpg?m=1371428264

0315.jpg?m=1371428264

0316.jpg?m=1371428264

0317.jpg?m=1371428264

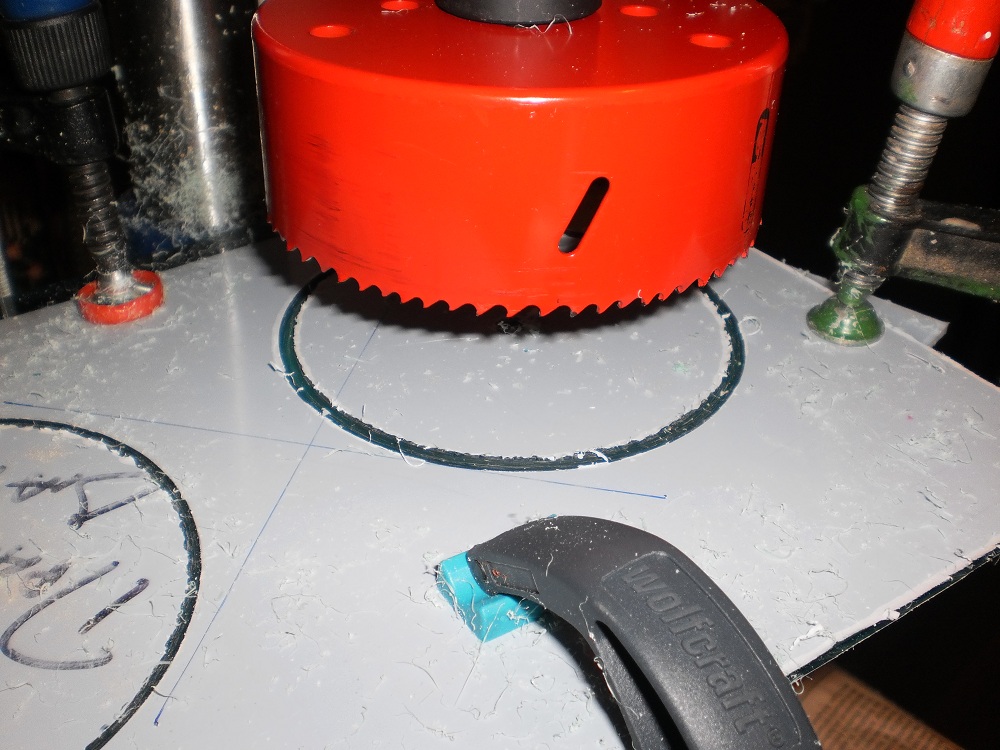

Και έγινε δοκιμή σε κολονάτο δράπανο με ένα ρετάλι απο πλέξι για να δω τι και πως

0318.jpg?m=1371428264

0319.jpg?m=1371428264

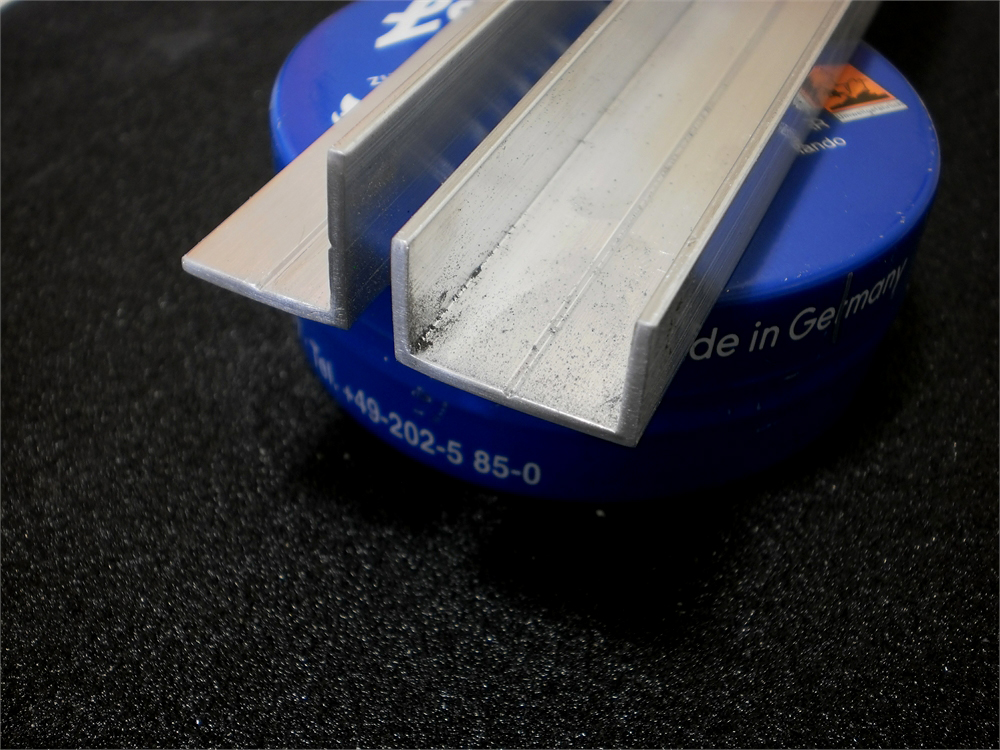

Τέλος ασχολήθηκα με αλουμίνιο και συγκεκριμένα προφίλ Π και Γ

Δύο κομμάτια των 60 εκατοστών

0321.jpg?m=1371428264

0322.jpg?m=1371428264

0323.jpg?m=1371428264

0324.jpg?m=1371428264

0325.jpg?m=1371428264

0326.jpg?m=1371428264

0327.jpg?m=1371428264

0328.jpg?m=1371428264

0329.jpg?m=1371428264

0330.jpg?m=1371428264

Για τυχόν απορίες στη διάθεσή σας :)

.....to be continued....

0331.jpg?m=1371428264

Edited by karmen1983
Link to comment
Share on other sites

Μπράβο! χαίρομαι που υπάρχουν κοπέλες στην εποχή μας που είναι επιδέξιες στα χέρια και καταπιάνονται με τέτοιου είδους χειροτεχνίες.

or hate it cause the color

will be gay girly as hell

:fist:Μια χαρά χρώμα είναι το βιολετί! Τη homemade κιθάρα μου την έκανα βιολετί με μαύρο και μαμάει!
